OttLite Cambridge Floor Lamp User manual

CONGRATULATIONS! You’ve
purchased the finest in natural lighting
technology with your new OttLite®
product.
PRODUCT REGISTRATION FORM
Please complete the enclosed Product
Registration Form and return it today
by mail, or register online by going to:
http://warranty.OttLite.com.
WARNING: To prevent electric shock,
make sure the lamp is not plugged in
until all assembly steps are complete.
To avoid lamp tip over, position lamp
shade as shown in diagram.

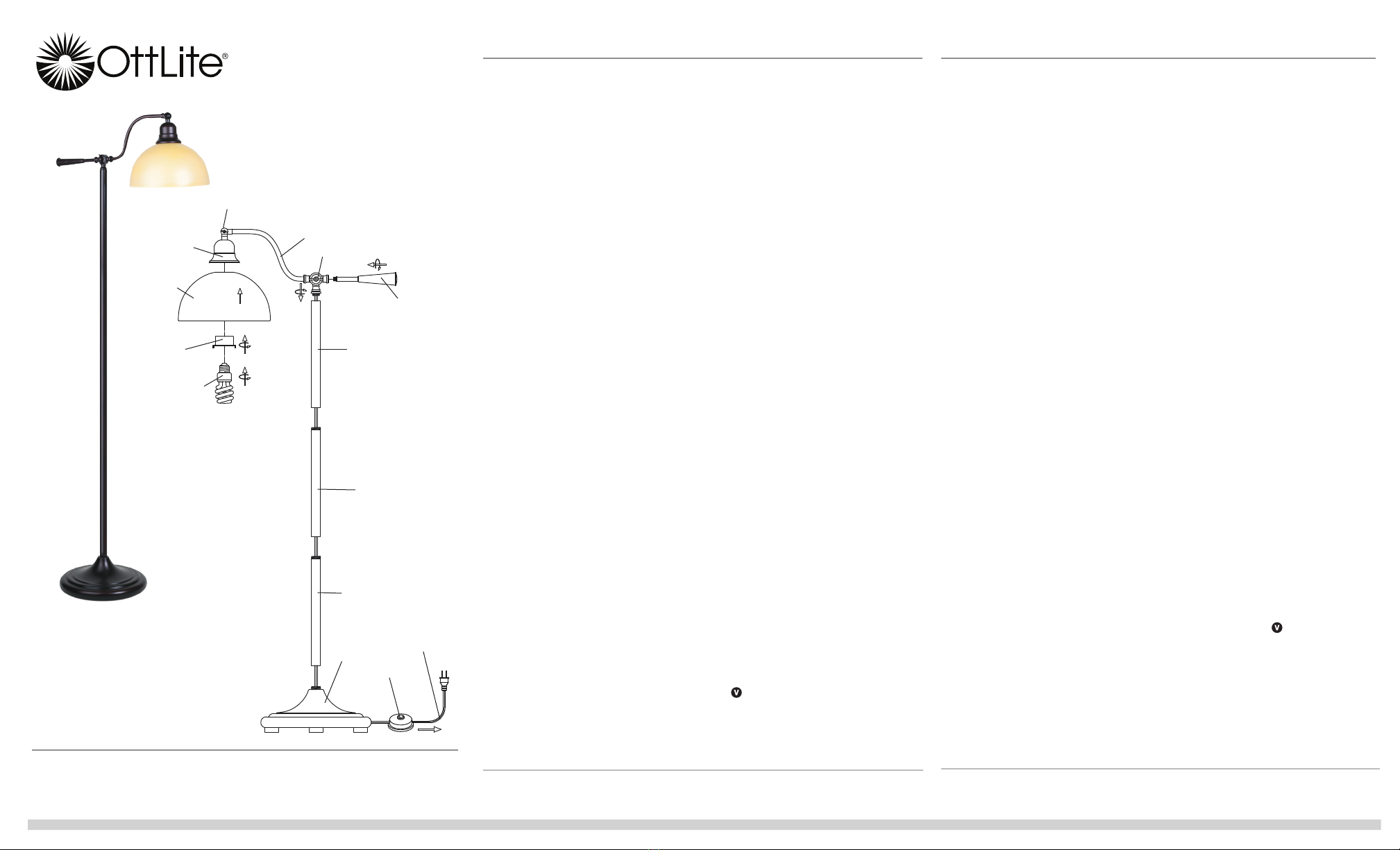

LAMP ASSEMBLY
1. Make sure the lamp is not plugged
into an electrical socket.
2. If the lamp has been in use, allow it to
cool approximately five minutes before
proceeding.
3. Remove lamp from packing placing
the base (B) flat on a steady surface.
4. Thread base (B) to bottom pole (C)
by hand carefully turning clockwise until
tight. Keep poles inline with base (B) to
prevent crossthreading. Excess cord (F)
may be pulled through the base (B).
5. Thread bottom pole (C) to middle pole
(D) turning clockwise by hand until tight.
6. Thread middle pole (D) to upper pole
(E) turning clockwise by hand until tight.
7. Thread upper pole (E) to arm (L)
turning clockwise by hand until tight.
8. Attach counterbalance arm (K) to arm
(L) by turning clockwise by hand until
tight.
9. Fit shade (P) over socket (N) then
thread socket ring (R) onto socket. Turn
socket ring (R) clockwise to tighten until
finger tight and the shade (P) is held
securely.
10. Refer to BULB INSERTION/
REMOVAL to install bulb (S) in lamp.
11. Plug the cord into a standard 120Vac
outlet.
12. To turn the lamp on or off, depress
cord mounted footswitch (A).
13. To postion the shade (P), loosen
thumbscrews (M, G). Move shade (P)
and arm (L) into position, then tighten
thumbscrews (M, G) by hand until snug.
DO NOT force thumbscrew as damage
to the lamp may occur.
BULB INSERTION/REMOVAL
1. Make sure the lamp is not plugged into
an electrical socket.
2. If the lamp has been in use, allow it to
cool approximately 5 minutes before
proceeding.
3. To install the bulb (S) in the socket
(N), thread the base of the bulb into the
socket turning clockwise until snug.
CAUTION: DO NOT overtighten the
bulb. Overtightening the bulb may
make removal difficult or damage the
lamp or bulb.
4. To remove a bulb (S) already installed
in the lamp, unthread the bulb from the
socket (N) turning counterclockwise to
loosen.
Please note that in operation, OttLite®
bulbs are not dimmable.
Enjoy your OttLite®Cambridge Floor
Lamp!
This lighting system is designed
for use with OttLite®type
(style number ED25-V). Use of other
products voids the warranty and
may result in damage to the lighting
system.
Cambridge Floor Lamp
CAUTION! If the external flexible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the manufac-
turer or its service agent or a similar qualified person in order to avoid a hazard. Indoor use only.
25w Cambridge Floor Lamp
25549BB5 25554BBK 9471
CAUTION! IMPORTANT SAFETY INSTRUCTIONS:
THIS PORTABLE LAMP HAS A POLARIZED PLUG (ONE BLADE IS WIDER THAN THE OTHER) AS A FEATURE TO
REDUCE THE RISK OF ELECTRIC SHOCK. THIS PLUG WILL FIT IN A POLARIZED OUTLET ONLY ONE WAY. IF
THE PLUG DOES NOT FIT FULLY IN THE OUTLET, REVERSE THE PLUG. IF IT STILL DOES NOT FIT, CONTACT A
QUALIFIED ELECTRICIAN. NEVER USE WITH AN EXTENSION CORD UNLESS PLUG CAN BE FULLY INSERTED.
DO NOT ALTER THE PLUG.
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT,
FULLY INSERT.
AVERTISSEMENT! IMPORTANTES DIRECTIVES
DE SÉCURITÉ:
CETTE LAMPE PORTATIVE EST MUNIE D’UNE FICHE POLARISÉE (UNE LAME PLUS LARGE QUE L’AUTRE). CE
DISPOSITIF DE SÉCURITÉ DIMINUE LE RISQUE DE CHOCS ÉLECTRIQUES PUISQUE LA FICHE NE S’INSÈRE
DANS LA PRISE QUE D’UN SEUL CÔTÉ. SI ELLE N’ENTRE PAS DANS LA PRISE, INVERSEZ-LA. SI ELLE
N’ENTRE TOUJOURS PAS, CONTACTEZ UN ÉLECTRICIEN QUALIFIÉ. N’UTILISEZ JAMAIS AVEC UNE RALLONGE
SAUF SI LA FICHE S’INSÈRE ENTIÈREMENT. NE MODIFIEZ PAS CE DISPOSITIF DE SÉCURITÉ.
AVERTISSEMENT: POUR ÉVITER LES CHOCS ÉLECTRIQUE, INSÉREZ LE BOUT LARGE DE LA
FICHE DANS LA GRANDE FENTE ET POUSSEZ JUSQU’AU BOUT.
¡PRECAUCIÓN! INSTRUCCIONES DE SEGURIDAD
IMPORTANTES:
ESTA LÁMPARA PORTÁTIL TIENE UN ENCHUFE POLARIZADO (UNA DE SUS PATAS ES MÁS ANCHA QUE LA
OTRA) COMO CARACTERISTICA PARA REDUCIR EL RIESGO DE UNA DESCARGA ELÉCTRICA. ESTE ENCHUFE
ENCAJARÁ EN CUALQUIER TOMACORRIENTE POLARIZADO SOLO DE UNA MANERA. SI EL ENCHUFE NO CALZA
COMPLETAMENTE EN EL TOMACORRIENTE DÉLE LA VUELTA. SI AÚN NO ENCAJA, PÓNGASE EN CONTACTO
CON UN ELECTRICISTA CALIFICADO. NUNCA UTILICE UNA EXTENSIÓN A NO SER QUE EL ENCHUFE PUEDA
SER TOTALMENTE INSERTADO. NO ALTERE EL ENCHUFE.
PRECAUCIÓN: PARA PREVENIR UNA DESCARGA ELÉCTRICA, HAGA COINCIDIR LA PATA
ANCHA DEL ENCHUFE CON LA RANURA ANCHA, INSERTE TOTALMENTE.
ENGLISH
INS-14-0091 REV011514
E
A
B
C
F
K
L
M
N
P
R
S
G
D

INS-14-0091 REV011514
FRANÇAIS Lampadaire à Cambridge
ATTENTION! Si le câble ou le cordon souple externe de ce lampadaire est endommagé, celui-ci doit être remplacé exclusive-
ment par le fabricant, son agent de service ou toute personne compétente afin d’éviter tout danger. Pour usage à l’intérieur seule-
ment.
FÉLICITATIONS! Vous avez fait l’achat de la
plus innovatrice technologie naturelle et de
renom en éclairage avec votre produit OttLite®.
FORMULAIRE D’ENREGISTREMENT DE
PRODUIT
Compléter le formulaire d’enregistrement qui
est inclus pour votre produit et nous le
retourner dès aujourd’hui par le retour du
courrier, ou enregistrez-vous en ligne en allant
à : http://warranty.OttLite.com.
AVERTISSEMENT : Pour éviter les chocs
électriques, assurez-vous que la lampe ne
soit pas branchée avant d’avoir effectué
toutes les étapes de montage. Pour éviter
que la lampe ne bascule, veuillez placer
l’abat-jour tel qu’illustré sur le diagramme.
ASSEMBLAGE DE LA LAMPE
1. Assurez-vous que la lampe n’est pas bran-
chée dans une prise de courant électrique.
2. Si la lampe a été utilisée, laissez-la refroidir
pendant environ cinq minutes avant de con-
tinuer.
3. Retirer la lampe de son empaquetage et
placer la base (B) sur une surface plane.
4. Visser la base (B) à la tige du bas (C) à la
main en tournant délicatement dans le sens
des aiguilles d’une montre jusqu’à serrage
complet. Garder les tiges enlignées avec la
base (B) pour prévenir l’arrachement des filets.
Le cordon d’alimentation qui dépasse peut être
tiré (F) à l’intérieur de la base (B).
5. Visser la tige du bas (C) à la tige du milieu
(D) en tournant à la main dans le sens des
aiguilles d’une montre jusqu’au serrage com-
plet.
6. Visser la tige du milieu (D) à la tige du haut
(E) en tournant à la main dans le sens des
aiguilles d’une montre jusqu’au serrage com-
plet.
7. Visser la tige du haut (E) au bras (L) en
tournant à la main dans le sens des aiguilles
d’une montre jusqu’au serrage complet.
8. Attacher le bras du contrepoids (K) au bras
(L) en tournant à la main dans le sens des
aiguilles d’une montre jusqu’à ce soit bien
serré.
9. Placer l’abat-jour (P) sur la douille (N) et
visser ensuite les anneaux de la douille (R) sur
la douille. Tourner les anneaux de la douille (R)
dans le sens des aiguilles d’une montre jusqu’à
ce que vous ne puissiez plus les tourner
davantage à la main et que l’abat-jour (P) soit
solidement maintenu en place.
10. Se référer à INSERTION/DÉMONTAGE DE
L’AMPOULE pour installer l’ampoule (S) dans
la lampe.
11. Branchez le cordon d’alimentation dans
une prise murale standard de 120 V.
12. Pour allumer ou éteindre la lampe, presser
simplement le bouton de l’interrupteur au pied
(A).
13. Pour bouger l’abat-jour (P), desserrer la vis
à oreilles (M, G). Placer l’abat-jour (P) et le bras
(L) à la position voulue, puis resserrer la vis (M,
G) à la main jusqu’à qu’elle soit bien serrée.
NE PAS forcer la vis à oreilles, car vous pour-
riez endommager la lampe.
INSERTION/DÉMONTAGE DE L’AMPOULE
1. Assurez-vous que la lampe n’est pas bran-
chée dans une prise de courant électrique.
2. Si la lampe a été utilisée, laissez-la refroidir
pendant environ cinq minutes avant de con-
tinuer.
3. Pour installer une ampoule (S) dans la dou-
ille (N), visser la base de l’ampoule dans le
culot de la douille en tournant dans le sens des
aiguilles d’une montre jusqu’à ce qu’elle soit
bien en place.
ATTENTION : NE PAS trop serrer l’ampoule.
Une ampoule trop serrée vous empêcherait
de l’enlever facilement ou risquerait
d’endommager la lampe ou l’ampoule.
4. Pour retirer une ampoule (S) déjà installée
dans la lampe, dévisser l’ampoule de la dou-
ille (N) en tournant dans le sens contraire des
aiguilles d’une montre jusqu’à ce qu’elle soit
dégagée.
Veuillez noter qu’une fois en marche, l’intensité
des tubes OttLite®ne peut pas être réglée.
Profitez bien de votre Lampadaire à Cambridge
OttLite®!
Ce système d’éclairage est conçu pour
être utilisé avec les tubes OttLite®
type ( numéro de style ED25-V).
L’utilisation d’autres produits
annule la garantie et risque
E
A
B
C
F
K
L
M
N
P
R
S
G
D
¡PRECAUCIÓN! Si el cable o cordón flexible externo de esta luminaria está dañado, debe ser exclusivamente reemplazado
por el fabricante o su agente de servicio o una persona calificada similar a fin de evitar un riesgo. Sólo para uso en interiores.
ESPAÑOL Lámpara de piso Cambridge
¡FELICITACIONES! Usted acaba de adquirir la
mejor tecnología de iluminación natural con su
nuevo producto OttLite®.
FORMULARIO DE REGISTRO
Por favor, llene el Formulario de Registro
de Producto anexo y envíelo por correo
hoy mismo, o regístrese en línea visitando:
http://warranty.OttLite.com.
ADVERTENCIA: Para prevenir un choque
eléctrico, cerciórese de que la lámpara
no se conecte hasta que se complete el
ensamblaje y todos los pasos. Para evitar
que la lámpara se vuelque, coloque la
pantalla como se muestra en el diagrama.
ENSAMBLAJE DE LÁMPARA
1. Asegúrese de que la lámpara no esté
conectada a un tomacorriente.
2. Si la lámpara ha estado en uso, permita que
se enfríe durante aproximadamente 5 minutos
antes de proceder.
3. Remueva la lámpara de su embalaje y
coloque la base (B) sobre una superficie firme.
4. Enrosque a mano la base (B) en el poste
inferior (C) girando cuidadosamente a mano en
el sentido de las manecillas del reloj hasta que
quede ajustado. Asegúrese de que todos los
postes estén alineados con la base (B) para no
dañar la cuerda de las roscas. Hale el exceso
del cable (F) eléctrico por la base (B).
5. Enrosque a mano el poste inferior (C) en el
poste del medio (D) girando en el sentido de las
manecillas del reloj hasta que quede ajustado.
6. Enrosque a mano el poste del medio (D)
en el poste superior (E) girando en el sentido
de las manecillas del reloj hasta que quede
ajustado.
7. Enrosque a mano el poste superior (E) en
el brazo (L) girando en el sentido de las
manecillas del reloj hasta que quede ajustado.
8. Conecte el brazo de contrapeso (K) al
brazo (L) enroscándolo a mano en dirección
de las manecillas del reloj hasta que quede
bien apretado.
9. Coloque la pantalla (P) sobre el portalám-
para (N) y luego atornille el anillo (R) en el
portalámpara. Gire el anillo (R) a mano en la
dirección de las manecillas del reloj hasta que
la pantalla (P) quede ajustada en su lugar.
10. Consulte INSTALACIÓN/REMOCIÓN DEL
BOMBILLO para instalar el bombillo (S) en la
lámpara.
11. Enchufe la lámpara en un tomacorriente
estándar de 120 voltios.
12. Para encender o apagar la lámpara,
presione el interruptor de pie (A).
13. Para ajustar la posición de la pantalla (P),
afloje las tuercas (M, G). Ajuste la pantalla (P)
y el brazo (L) en la posición deseada; después
ajuste la tuercas (M, G) a mano hasta que
quede ajustada.
NO FUERCE las tuercas porque podría
dañar la lámpara.
INSTALACIÓN/RETIRO DEL BOMBILLO
1. Asegúrese de que la lámpara no esté
conectada a un tomacorriente.
2. Si la lámpara ha estado en uso, permita que
se enfríe durante aproximadamente 5 minutos
antes de proceder.
3. Para instalar el bombillo (S) en el portalám-
para (N), enrosque la base del bombillo dentro
del portalámpara en la dirección de las
manecillas del reloj hasta que quede ajustado.
ADVERTENCIA: NO ajuste demasiado el
bombillo, porque puede ser difícil retirarlo
después o podría dañar la lámpara o el
bombillo.
4. Para retirar el bombillo (S) de la lámpara,
desenrósquelo del portalámpara (N) girando en
la dirección contraria a las manecillas del reloj.
Por favor tenga en cuenta que durante la
operación, los bombillos OttLite®no son
graduables.
¡Disfrute su Lámpara de piso Cambridge
OttLite®!
Este sistema de iluminación está diseñado
para ser utilizado únicamente con
bombillo OttLite® typo (
número de estilo
ED25-V
). El uso de otros productos anula
la garantía y pudiera resultar en daños al
sistema de iluminación.
25w Cambridge Floor Lamp
25549BB5 25554BBK 9471
