P.Lindberg 9058322 Operation instructions

9058322
DK/N: Frostsikringsanlæg
S: Cirkulerande varmvattensystem
D: Frostschutzanlage
GB: Frost protection unit
220V
2018
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

1 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Frostsikringsanlæg Aqualine - Varenr.: 9058322
Beskrivelse:
Frostsikringsanlæg til frostsikring af drikkekopper i stalde. 230V 3KW varmelegeme og
cirkulationspumpe. Anlægget består af en varme- og en cirkulationsenhed. Dette
sikrer tempereret drikkevand i kolde perioder og forhindrer, at vandkopperne fryser.
Kan bruges til alle modeller vandkopper, hvor der kan skabes cirkulation. Det vil sige
vandkopper med to vandtilslutnings muligheder.
Tilsigtet anvendelse: Udstyret må kun anvendes som beskrevet i denne
brugsanvisning – al anden brug betragtes som forkert.
Læs brugermanual grundigt igennem inden installation og brug af anlægget. Opbevar
manualen tørt og tilgængeligt.
Indhold
Udpakning .........................................................................................................................................2
Sikkerhed ...........................................................................................................................................3
Montering ..........................................................................................................................................3
Igangsætning.....................................................................................................................................4
Sommerbrug.....................................................................................................................................4
Komponent placering .....................................................................................................................6
Fejlfinding ..........................................................................................................................................7
Splittegning: ......................................................................................................................................8
El-diagram..........................................................................................................................................8
Specifikationer..................................................................................................................................9
DK
Original
Brugsanvisning

2 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]

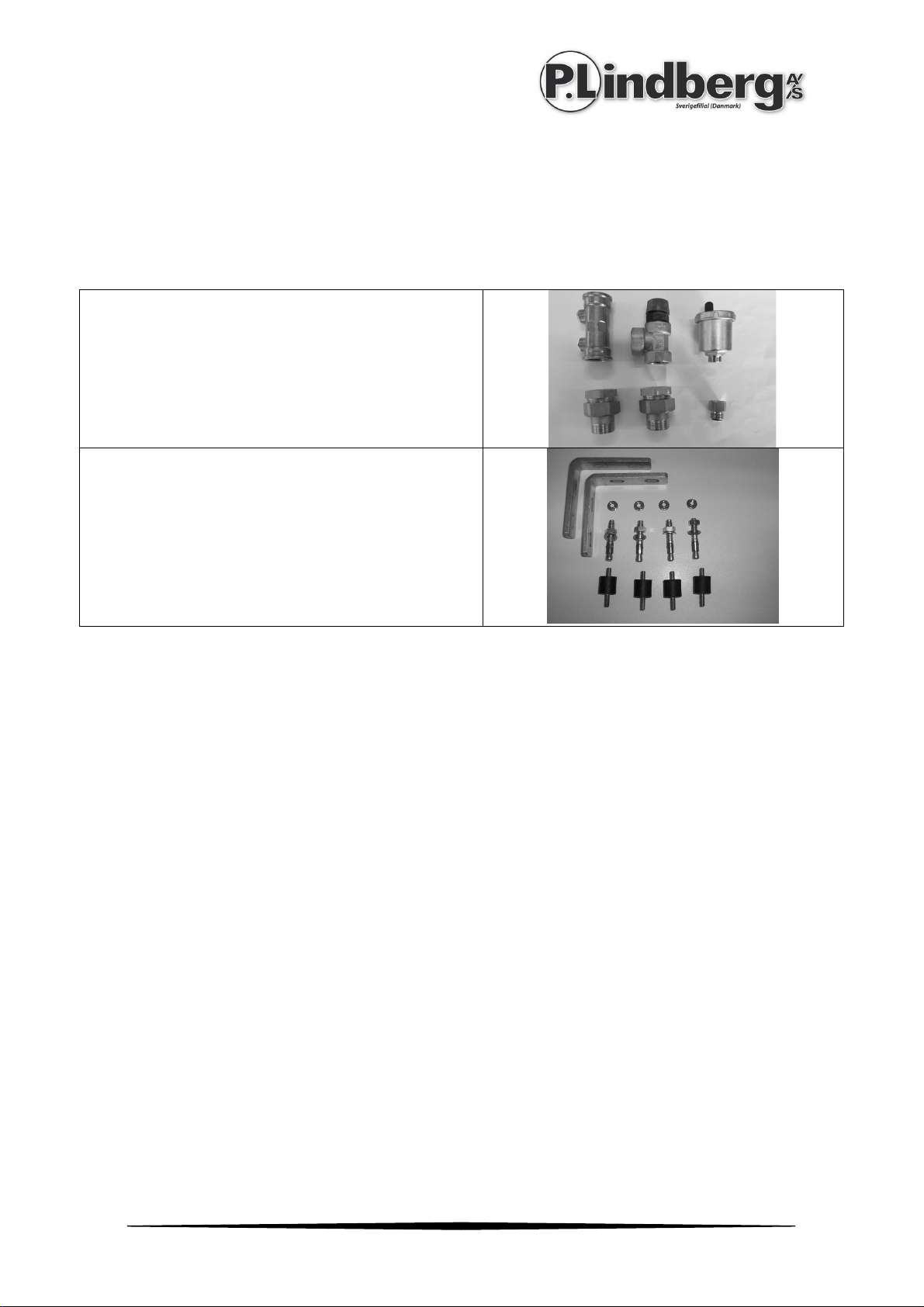

Udpakning
Check om følgende komponenter og tilbehør er i kassen inden indpakningen
destrueres.
1 x kontraventil 3/4"
1 x udluftningsventil 3/8"
1 x overtryksventil
2 x Union 3/4”
1 x Nippelmuffe m. ventil til
udluftningsventil
2 x aluminiumvinkler
4 x gummidæmpere.
4 x monteringsbolte
4 x møtrikker

3 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Sikkerhed
Brugermanualen indeholder informationer om tilslutning og brug. Bør derfor læses af
både montøren og af brugeren.
Tilslutningen bør udføres af autoriserede fagfolk.
Hvis ikke anlægget bliver monteret korrekt kan der opstå farlige situationer. Endvidere
kan det ødelægge anlægget.
Montering
Installationen skal udføres af autoriseret fagfolk og monteringsvejledningen skal
følges nøje.
Aqua line anlægget skal placeres et sted hvor det er beskyttet mod vind og vejr samt
høj luftfugtighed. Monter anlægget så rørføringen bliver så kort som muligt for at
opnå den bedste effekt. Anlægget skal monteres så det hænger vandret, med
kontrolkassen og udluftningsventil opad. Den medfølgende sikkerhedsventil bør
monteres en på rørføringen i kredsen så evt. overskydende vand kan komme ud når
vandet opvarmes.
Bemærk:
Sørg for at vandtilførslen til anlægget holdes frostfrit.
Sørg for at der altid er vand til anlægget, da der ellers kan ske skade på pumpe og
varmeelement.
Anlægget skal altid tilsluttes en 230 V installation med jord, samt HFI relæ.
Bemærk: Max 4 bars vandtryk
Hvis der er risiko for, at vandtrykket kan komme over de 4 bar, skal der monteres en
reduktionsventil i anlægget.

4 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Vær opmærksom på rigtig montering af vandtilførsel.
For at kunne frostsikre en streng på op til 200 meter i 20° frost skal rørføringen
isoleres med minimum 20 mm.
Husk også anlæggets vandforsyning.
Igangsætning
Så snart stikket er sat i kontakten kører cirkulationspumpen og termostaten styrer
varmeelementet.
Sørg altid for der er vand på anlægget.
Advarsel!
Ved opstart uden vand vil varmelegemet brænde af efter få sekunder!
Sommerbrug
Hvis anlægget er afbrudt i en længere periode, skal cirkulationspumpen tændes ca. en
gang om måneden, så den ikke sætter sig fast.
For at undgå kondens på de elektriske dele i frostsikringsanlægget, skabes udluftning,
ved at afmontere plastikskruerne til termostaten og til termosikringen.
3/4” vandudgang

5 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
I tilfælde af overophedning har anlægget
en termosikring der slår varmeelement
og pumpen fra. Efter at have været slået
fra, skal reset knappen aktiveres
manuelt. Er placeret under bunden bag
skruedæksel af anlægget.
Termostaten er sat fra fabrikken til 15°C.
Det er muligt at ændre den fra 0°C til
40°C. I endedækselet er der en
plastikskrue som skrues ud. I hullet er
der en skrue som drejes med en
skruetrækker for at ændre
temperaturen. Anbefalet
indstillingsværdiværdi i DK er ca. 8-10°C
Udluftnings skrue placering

6 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Komponent placering
1
Drikkekop
8
Kontraventil
2
Frostsikrings anlæg
9
Flowindikator (medfølger ikke)
3 Kuglehaner (medfølger ikke) 10 Manometer (medfølger ikke)
4
Udluftningsventiler 1 stk.
medfølger
11
Ekspansionsbeholder (medfølger ikke)
5 Sikkerhedsventil 12 Aftapningshane (medfølger ikke)
6
HFI relæ (medfølger ikke)
13
Kontrolboks (medfølger ikke)
7
Vandfilter (medfølger ikke)
*** Bypass kredsløb. Føres udenom Aqualineenheden når temperaturen er over 10 o.
***

7 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Fejlfinding
Inden fagfolk kontaktes kan nedenstående fejlsøgningsskemaet bruges.
Problem
Mulig årsag
Kontrol
Aqualine anlægget er kold
og vandet opvarmes ikke.
Problemer med
strømtilslutningen.
Check om stikket er sat i
kontakten og om der er tændt
for strømmen.
Check sikringerne og HFI relæ.
Strøm tilslutningen er i
orden, anlægget er stadig
kold og vandet opvarmes
ikke.
Termosikringen kan
være slået fra.
Afbryd strømmen og reset
termosikringen. Tænd
strømmen igen.
Strøm tilslutningen er i
orden. Anlægget er varmt
men vandet forbliver kold.
Dårlig cirkulation eller
luft i rørsystemet.
Check om vandet cirkulerer i
rørene.
Check om udluftningsventilerne
virker som de skal. Udluft evt.
manuelt.
Vandtilførselen er i orden og
strøm tilslutningen også.
Anlægget er varmt men
vandet forbliver kold.
Cirkulationspumpen
kan være blokeret eller
beskadiget.
Hvis cirkulationspumpen er
blokeret eller beskadiget skal
der tilkaldes autoriseret fagfolk.
Anlægget og vandet er kold.
Cirkulationspumpen kører
som den skal.
Varmelegemet eller
termostaten virker ikke.
Sluk for strømmen til anlægget
og tilkald autoriseret fagfolk.
Anlægget og vandet er kold
og cirkulationspumpen
kører ikke.
Termostaten virker ikke
eller termosikringen er
slået fra.
Sluk for strømmen til anlægget
og aktiver termosikringen. Hvis
det ikke hjælper så tilkald
autoriseret fagfolk.
Sikringen springer eller HFI
relæet bliver ved med at slå
fra.
Elektriske problemer.
Sluk for strømmen til anlægget
og tilkald autoriseret fagfolk.

8 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Splittegning:
(Modelfoto)
El-diagram
Konsol
Lille endestykke
Cirkulationspum
pe
Hus
Varmelegme
Endestykke
Termosikring
Termostat

9 MAN 9058322 DK V1
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Specifikationer
Konsol: Aluminium >2015
Plast 2015>
Endestykke: Polyamid
Varmelegeme: 230V spiralformet 3000W varmelegme i
rustfri stål.
Aktuelt forbrug: max. 7.5W pr. cm2.. Kræver 16A
sikringer.
Termostat:Styrer varmelegemet og pumpen. Justerbar
fra 0°C til 40°C. Indstillet fra fabrikken til 15°C.
Termosikring:Termosikring med manuel reset.
Slår fra ved temperaturstigning. Justeret fra fabrikken
til 20°C
Cirkulationspumpe:
230V 50Hz cirkulationspumpe med 3 hastigheder.
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

1 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Cirkulerande varmvattensystem Aqualine - Art.: 9058322
Beskrivning: Cirkulerande varmvattensystem för frostskydd av vattenkoppar i stall.
230 volt, 3KW värmeelement och cirkulationspump.
Frostsäkringssystemet består av en värme- och en cirkulationsenhet. Detta
säkerställer temperaturen i dricksvatten under vinterperioden och förhindrar att
vattenkopparna fryser. Kan användas till alla modeller av vattenkoppar där det
kan skapas cirkulation, det vill säga vattenkoppar med två stycken
anslutningsmöjligheter för vatten.
Avsedd användning: Får bara användas som bruksanvisningen anger – all annan
användning anses som felaktig.
Läs bruksanvisningen noggrant innan installation och användning. Bevara
manualen torrt och tillgänglig.
Innehåll
Uppackning .......................................................................................................................................2
Säkerhet .............................................................................................................................................3
Montering ..........................................................................................................................................3
Igångsättning ....................................................................................................................................4
Sommartid.........................................................................................................................................4
Komponent placering .....................................................................................................................6
Felsökning..........................................................................................................................................7
Översiktsteckning.............................................................................................................................8
El-diagram..........................................................................................................................................8
Specifikationer..................................................................................................................................9
S
Original
Bruksanvisning

2 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Uppackning
Kontrollera om följande komponenter och tillbehör är i förpackningen innan
emballage förstörs.
1 x kontraventil 3/4"
1 x luftningsventil 3/8"
1 x övertryksventil
2 x övergång 3/4”
1 x Nippelmuff m. ventil till utluftningsventil
2 x vinkel i aluminium
4 x gummidämpare.
4 x monteringsbult
4 x mutter

3 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Säkerhet
Anslutningen ska monteras av behörig elektriker.
Om inte anläggningen blir monterad korrekt kan det uppstå farliga situationer.
Det kan då ödelägga anläggningen och garantin blir ogiltig.
Montering
Installationen måste göras av behörig elektriker och monteringsanvisningar ska följas
noggrant.
Aqualine systemet ska placeras så att det är skyddat från
dåligt väder och vind, samt platser med hög luftfuktighet. Montera anläggningen så
den hänger horisontellt, med kontrollboxen och avluftningsventil uppåt.
Det bör monteras en säkerhetsventil på röret efter anläggningen så ev. överflödigt
vatten kan komma ut när vattnet i röret värms upp.
Se till att vattentillförseln till anläggningen hålls frostfri.
Se till att det alltid finns vatten till anläggning, då det annars kan orsaka skador på
pumpen och värmeelementet.
Observera
• Aqualine ska alltid anslutas till 230 V med jord, samt HFI relä (jordfelsbrytare).
• Max 4 bars vattentryck.
Om det är risk för att vattentrycket kan bli över 4 bar, bör det monteras på en
reduktionsventil innan anläggningen.

4 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Var uppmärksam på att vattentillförseln blir rätt.
För att kunna frostsäkra en sträcka på upp till 200 meter i 20° kyla ska rören
isoleras med minst 20 mm. Kom ihåg att isolera anläggningens vattentillförsel.
Igångsättning
Så snart kontakten är ansluten körs cirkulationspumpen och termostaten styr
värmeelementet.
Se alltid till att det finns vatten i systemet.
Varning!
Vid start utan vatten kommer värmeelementet överhettas på några sekunder!
Sommartid
Om anläggningen är avstängd under en längre tid, ska cirkulationspumpen
tryckas igång en gång i månaden så den inte blir stillastående för länge.
För att undvika kondens på de elektriska delarna i anläggningen, skapas
utluftning genom att montera av plastskruvarna till termostaten och till
termosäkringen.
3/4” utgående vatten

5 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Termostaten är fabriksinställd till 15°C.
Det är möjligt att ändra den från 0°C till
40°C. I botten finns det en plastskruv
som skruvas ut. I hålet finns det en
skruv som vrids med en skruvmejsel
för att ändra temperaturen.
I händelse av överhettning har systemet
en termosäkring som slår ifrån
värmeelementet och pumpen.
Efter att slagit ifrån ska reset knappen
aktiveras manuellt. Den är placerad i
änden av anläggningen under
skruvlocket.
Utluftningsskruvens placering

6 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Komponent placering
1
Vattenkopp
8
Kontraventil
2
Aqualine
9
Flödesindikator (medföljer ej)
3
Kulhane (medföljer ej)
10
Manometer (medföljer ej)
4 Utluftningsfilter 1 st. medföljer 11 Expansionskärl (medföljer ej)
5
Säkerhetsventil
12
Avtappning (medföljer ej)
6
HFI relä (medföljer ej)
13
Strömbrytare (medföljer ej)
7
Vattenfilter (medföljer ej)
***

7 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Felsökning
Innan tekniker kontaktas kan nedanstående felsökningsschema användas.
Problem
Möjlig orsak
Kontrollera
Aqualine systemet är kallt,
vattnet värms inte upp.
Problem med
strömtillförsel.
Kontrollera att kontakten är i
och ström påslagen. Kontrollera
säkringar och jordfelsbrytare.
Elanslutningen är OK,
systemet är fortfarande kallt
och vattnet värms ej upp.
Termosäkringen kan ha
slagit ifrån.
Bryt strömmen och reseta
termosäkringen. Sätt på
strömmen igen.
Elanslutningen är OK.
Systemet är varmt men
vattnet är fortfarande kallt.
Dålig cirkulation eller
luft i rörsystemet
Kontrollera om vattnet
cirkulerar i
rören. Kontrollera om
utluftningsventilerna fungerar
som de ska.Ventilera manuellt
vid behov
Vattentillförseln är okej och
ström anslutningen också.
Systemet är varmt men
vattnet fortfarande kallt.
Cirkulationspumpen
kan vara blockerad eller
skadad.
Om cirkulationspumpen är
blockerad eller skadad ska de
tillkallas auktoriserad verkstad.
Systemet och vattnet är
kallt.
Cirkulationspumpen kör
som den ska.
Värmeelementet eller
termostaten fungerar
inte.
Bryt strömmen till systemet och
tillkalla auktoriserad verkstad.
Systemet och vattnet är kallt
och cirkulationspumpen kör
inte.
Termostaten fungerar
inte eller
termosäkringen
är frånslagen
Bryt strömmen till systemet och
aktivera termosäkringen. Om
det
inte hjälper så tillkalla
auktoriserad
verkstad.
Säkringen slår ifrån eller
jordfelsbrytaren
slår ifrån.
Elektriska problem.
Bryt strömmen till systemet och
tillkalla auktoriserad verkstad

8 MAN 9058322 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Översiktsteckning
El-diagram
Konsol
Lilla
ändstycket
Cirkulations-
pump
Hus
Värme-
element
Ändstycke
Termo-
säkring
Termostat
