Trækspil, 12V – 5.454 kg - varenr 9028455
Beskrivelse:
12V trækspil med wirerulle /-styr til montering på større køretøjer, som traktorer eller
lastbiler, med 12V batteri. Trækspillet er designet til lejlighedsvis brug, og ikke til
industrielt brug. Betjenes med en elektrisk kontakt, med ind- og udrulningsfunktion
(trådløs fjernbetjening kan tilkøbes). Spillet må max. belastes i 30 sekunder, hvorefter
det skal hvile i 2 minutter, for afkøling, inden næste træk påbegyndes.
Tilsigtet anvendelse: Trækspillet skal anvendes som beskrevet i brugsanvisningen
her – al anden brug betragtes som forkert.
Indhold
Generelle sikkerhedsanvisninger:................................................................................................2
Montering ..........................................................................................................................................3
Tilslutning...........................................................................................................................................3
Brug af trækspil ................................................................................................................................4
Tekniske specifikationer.................................................................................................................4
Splittegning........................................................................................................................................5
Reservedelsliste................................................................................................................................5
EU overensstemmelseserklæring.................................................................................................6
DK
Original
Brugsanvisning

2 MAN 9028455 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Generelle sikkerhedsanvisninger:
•Læs brugsanvisningen omhyggeligt, før du tager trækspillet i brug.
•Brug aldrig trækspillet til lodrette løft – spillet er udelukkende designet til vandrette
træk.
•Parker dit køretøj i frigear lige ud for det emne, der skal trækkes, træk håndbremsen,
og lad motoren gå i tomgang under trækket for ikke at tappe batteriet for strøm.
•Undgå træk fra skæve vinkler, da det kan medføre, at wiren rulles sammen i den ene
side af tromlen, hvilket kan give skader på wiren og spillet.
•Trækspillet må kun betjenes af personer over 18 år.
•Trækspillet må ikke betjenes af personer, der er påvirkede af alkohol, medicin eller
euforiserende stoffer.
•For at undgå skader på hænderne, anbefaler vi at du bruger læderhandsker, når du
arbejder med stålwiren.
•Hold altid god afstand til spillet, når wiren trækkes ind.
•Rul aldrig wiren helt ud – der bør være ca. 5 vindinger tilbage på tromlen.
•Gå aldrig under eller henover en stram wire.
•Udløs aldrig friløbskoblingen, når spillet er belastet.
•Træk aldrig i wiren med køretøjet – træk altid kun ved hjælp af spillet.
•Sæt aldrig wiren rundt om et emne, og fast i wiren igen – brug kæde, strop eller
lignende.
•Brug aldrig trækspil til at hejse / holde / flytte personer eller levende dyr.
•Kontroller løbende spillet for synlige defekter, og brug aldrig spillet hvis der er defekt
på wiren, ledningerne eller selve spillet.

3 MAN 9028455 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Montering
Spillet i sig selv vejer 40 kg, og skal monteres et sted på køretøjet, der er kraftigt nok til
at holde til spillet og spillets trækkraft. Afhængig af, hvor du monterer spillet, kan det

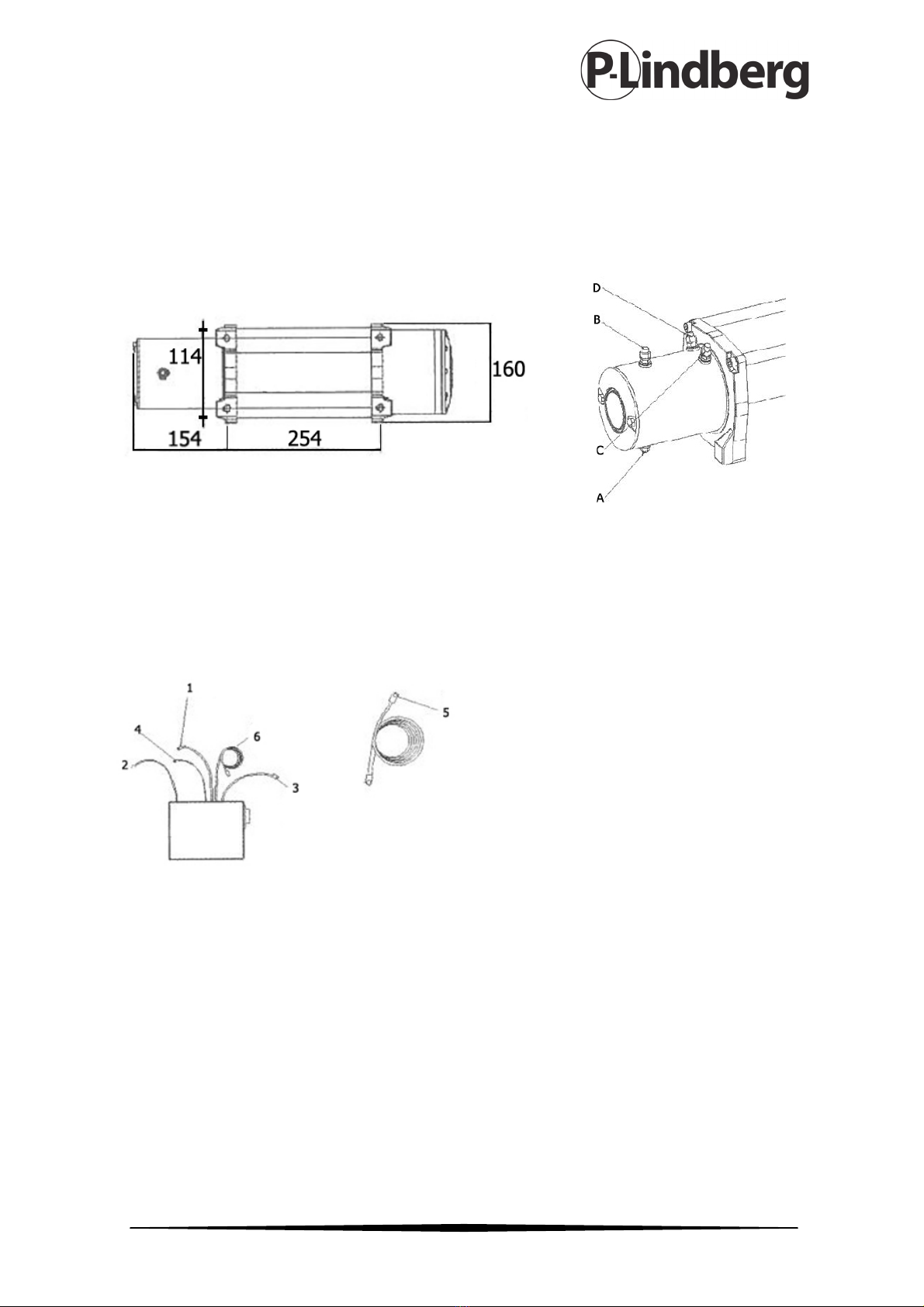

være nødvendigt at få fremstillet specialbeslag. Se nedenstående tegning for
monteringsmål:
Tilslutning
1. Monter kort rødt kabel fra relæboksen til bolt B på motoren.
2. Monter kort sort kabel med gul hætte til bolt C.
3. Monter kort sort kabel med sort hætte til bolt D.
4. Monter tynd sort ledning til bolt A.
Når du monteret ovenstående, skal spillet
tilsluttes
køretøjets batteri.
5. Det lange sorte kabel monteres fra bolt A til
batteriets minuspol.
6. Det lange røde kabel monteres fra
relæboksen til pluspolen på
batteriet.

4 MAN 9028455 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Brug af trækspil
Når trækspillet er monteret forsvarligt på dit køretøj, og er tilsluttet korrekt, kan du gå
i gang med opgaven.
Parker køretøjet i frigear lige ud for det emne, der skal trækkes (det er vigtigt, du ikke
trækker skævt).
Træk håndbremsen.
Lad motoren gå i tomgang, så du ikke tapper batteriet for strøm.
Slæk wiren med fjernbetjeningen.
For at kunne trække wiren ud med håndkraft, skal wirebremsen løsnes. Drej på
håndtaget, der er placeret på gearhuset, for at løsne bremsen, og træk så wiren ud og
fastgør krogen til det emne, der skal trækkes. Husk: Rul aldrig wiren helt ud – der bør
være ca. 5 vindinger tilbage på tromlen, når du starter trækket.
Spænd wirebremsen igen (drej håndtaget modsat).
Træk ind ved at trykke på fjernbetjeningen.
Når emnet er i den ønskede position, slækkes wiren med fjernbetjeningen.
Tag krogen af emnet, og kør wiren helt ind på tromlen.
BEMÆRK: Trækspillet er IKKE designet til kontinuerligt brug. Vi anbefaler, at du
belaster spillet i max. 30 sekunder ad gangen, og lader det hvile i to minutter for
afkøling, før du starter næste træk.
Tekniske specifikationer
Spænding
12V
Wirediameter
9,5 mm
Trækkraft
5.454 kg
Wirelængde
26 meter
Motoreffekt
6,0 HK
Wirehastighed*
Fra 1,35 til 6,5 meter / minut
Strømforbrug
Fra 65 til 390 amp.
Fjernbetjening
Elektrisk
Udveksling
265 : 1 (planetgear)
Mål, totalt
53,0 x 16,0 x 21,8 cm
Tromlemål
Ø6,35 x L 22,4 cm
Vægt
40 kg
*Wirehastigheden afhænger af, hvor mange lag wire der er tilbage på tromlen. Jo flere lag, der er rullet ud, jo langsommere og jo kraftigere trækker
spillet wiren ind igen. Strømforbruget stiger i takt med belastningen.
Trækkraft
Lag 1 (inderst på tromlen)
5.454 kg
Lag 2
4.178 kg
Lag 3
3.642 kg
Lag 4
3.127 kg

5 MAN 9028455 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Splittegning
Reservedelsliste
Varenr
Varenavn
9039311
Relæ, løst (der skal bruges 2 stk)
9039312
Kontakt med håndtag

6 MAN 9028455 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
EU overensstemmelseserklæring
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

1 MAN 9028455 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping Email: [e-mail]
Vinsch 12V – 5 454 kg – Art. 9028455
Beskrivning:
12V vinsch med wirerulle för montering på större fordon, till exempel traktorer eller
lastbilar med 12V-batteri. Vinschen är avsedd för hobby användning, inte för
industriellt bruk. Drivas med en elektrisk kontakt med in- och utrullningsfunktion
(trådlös fjärrkontroll kan köpas separat). Vinschen får belastas i max 30 sekunder,
därefter måste den vila i 2 minuter för att kyla innan du påbörjar nästa arbete.
Avsedd användning: Vinschen får endast användas enligt beskrivningen i
bruksanvisningen – all annan användning anses felaktig.
Innehåll
Allmänna säkerhetsanvisningar ...................................................................................................2
Montering ..........................................................................................................................................3
Anslutning..........................................................................................................................................3
Använd vinschen..............................................................................................................................4
Tekniska specifikationer.................................................................................................................4
Sprängskiss........................................................................................................................................5
Reservdelslista..................................................................................................................................5
EU försäkran om överensstämmelse..........................................................................................6
S
Original
Bruksanvisning

2 MAN 9028455 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping Email: [e-mail]
Allmänna säkerhetsanvisningar
•Läs bruksanvisningen noggrant innan du använder vinschen.
•Använd aldrig vinschen för vertikala lyft – spelet är exklusivt utformat för horisontella
rörelser.
•Parkera bilen i friläge intill den punkt som ska dras, dra handbromsen och låt motorn
vara inaktiv under flytten för att inte tömma batteriet på ström.
•Undvik att dra i för krokiga vinklar eftersom det kan resultera i att wiren rullas ihop på
ena sidan av trumman. Det kan orsaka skador på wiren och vinschen.
•Vinschen får endast användas av personer över 18 år.
•Vinschen får inte användas av personer som använt alkohol, mediciner eller droger.
•För att undvika skador på händerna rekommenderar vi att du använder handskar när
du arbetar med wiren.
•Håll alltid ett bra avstånd till vinschen när du drar i kabeln.
•Rulla aldrig ut tråden helt, det bör finnas cirka 5 varv kvar på trumman.
•Gå aldrig under eller över en stram wire.
•Frikoppla aldrig vinschen under spänning.
•Dra aldrig i objektet med fordonet – Dra alltid med vinschen.
•Placera aldrig wiren runt ett arbetsstycke – Använd en kedja, rem eller liknande.
•Använd aldrig vinschen till att hissa/hålla/flytta personer eller levande djur.
•Kontrollera kontinuerligt vinschen efter synliga defekter, använda aldrig vinschen om
det finns en defekt på kabeln, wiren eller på själva vinschen.

3 MAN 9028455 SE V1
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping Email: [e-mail]
Montering
Själva vinschen väger 40 kg, och måste monteras någonstans på fordonet som är
tillräckligt kraftfullt för att hålla vinschen och dess dragning. Beroende på var du

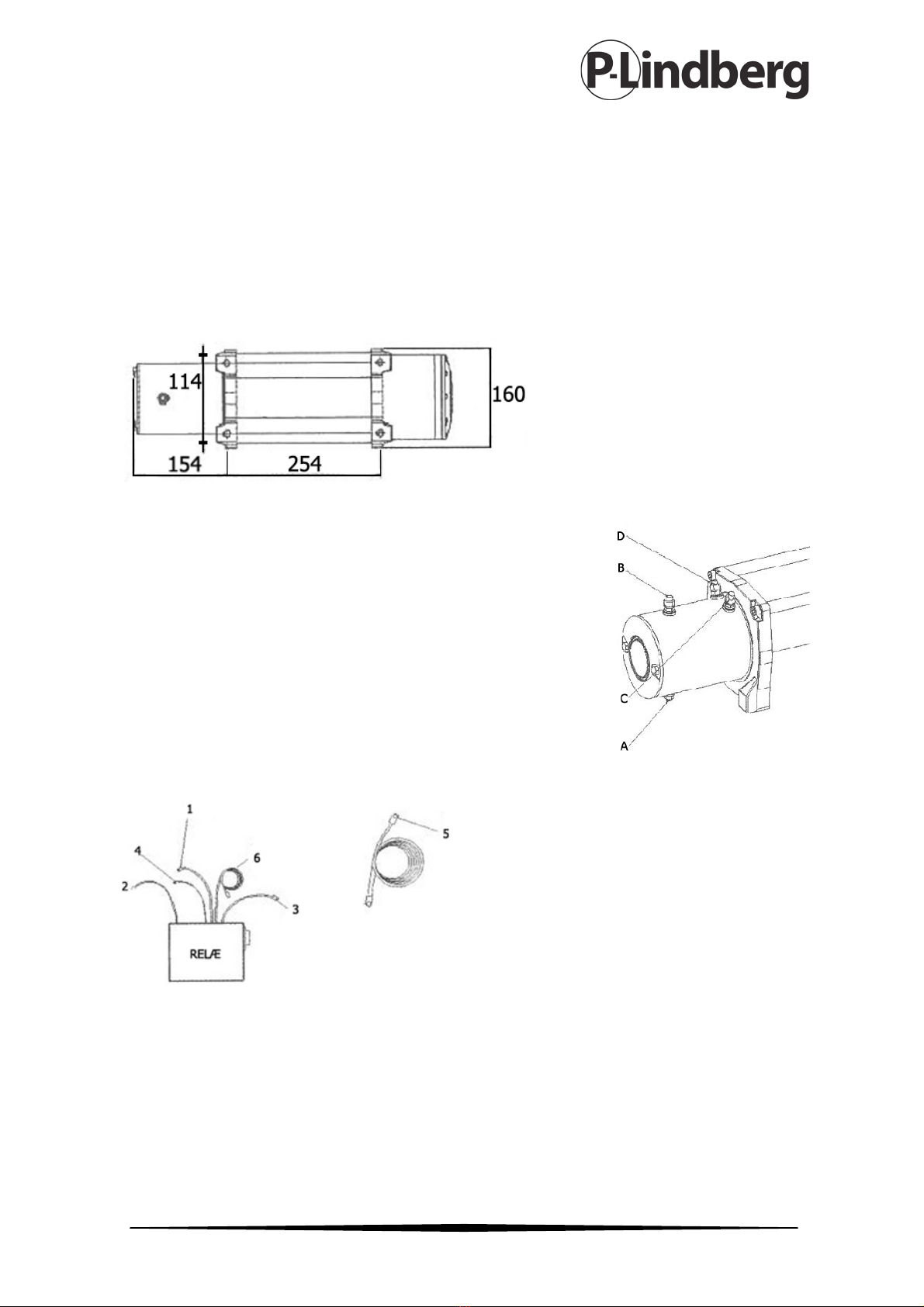

monterar vinschen kan du behöva göra specialbeslag. Se följande ritning för
