Palmer Wupper River Series User manual

1
river series
Line Isolation Box
passiv wupper
BEDIENUNGSANLEITUNG
USER MANUAL
MANUAL DE USUARIO
MANUEL D’UTILISATEUR
MANUAL DE INSTRUCCIONES
INSTRUKCJA OBSŁUGI

2
RIVER SERIES
DE BEDIENUNGSANLEITUNG
EN USER MANUAL
IT MANUAL DE USUARIO
FR MANUEL D’UTILISATEUR
ES MANUAL DE INSTRUCCIONES
PL INSTRUKCJA OBSŁUGI

3
RIVER SERIES
Lass deine Signale ießen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins
Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unver-
fälscht sein Ziel erreicht: das Herz deiner Zuhörer.
Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der
Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten
Lösungen für ihren ungehinderten Signaluss und reinen Klang – kristallklar und lebendig wie Wasser! Was lag also
näher als die Modelle der River Series nach deutschen Flüssen zu benennen?
Auf der Deutschland Karte siehst du, wo die Wupper entlangießt: 116 Kilometer in Nordrhein-Westfalen.
Vielen Dank für den Kauf der wupper! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst.
Be True To Your Sound!
Dein Palmer Team
DE
FRANKFURT
wupper

4
BEDIENUNGSANLEITUNG
BESTIMMUNGSGEMÄSSER GEBRAUCH
Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast!
Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broad-
cast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!
Weiterhin ist dieses Produkt nur für qualizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik,
sowie Studio, TV und Broadcast vorgesehen!
Die Benutzung des Produkts außerhalb der spezizierten technischen Daten und Betriebsbedingungen gilt als
nicht bestimmungsgemäß!
Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch
ist ausgeschlossen!
Das Produkt ist nicht geeignet für:
 Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Kenntnis.
 Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE
UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON
KINDERN AUFBEWAHRT WERDEN!
EINFÜHRUNG
Die Line Isolation Box wupper ist eingangs- und ausgangsseitig mit 6,3 mm Klinkenbuchsen ausgestattet, die
sowohl symmetrisch als auch unsymmetrisch belegt werden können. Zwischen Ein- und Ausgang besteht
eine galvanische Trennung durch einen hochwertigen Übertrager, Brummschleifen werden zuverlässig besei-
tigt. Die Line Isolation Box ist perfekt zum Symmetrieren von Audiosignalen geeignet, Audiosignale können so
außerdem über weite Kabelwege brummfrei übertragen werden.
Line Isolation Box
passiv
wupper
DE

5
BEDIENUNGSANLEITUNG
wupper
2
1

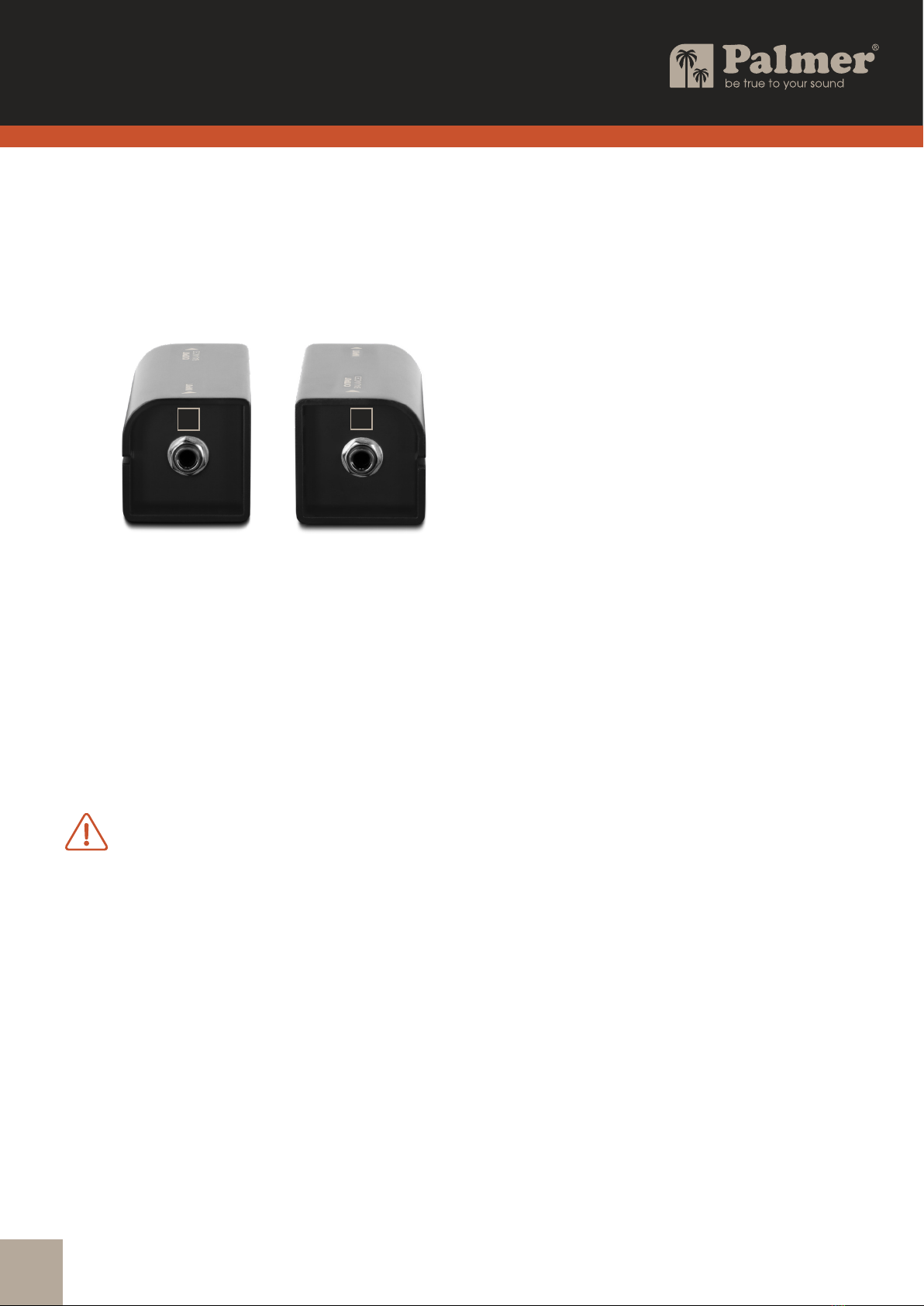

ANSCHLÜSSE
1. INPUT
Line-Eingang mit 6,3 mm Klinkenbuchse, die sowohl für unsymmetrische als auch für symmetrische Verkabelung
geeignet ist. Verwenden Sie ein abgeschirmtes Audiokabel, um beispielsweise ein Keyboard an der Line Isolation
Box anzuschließen.
2. OUTPUT
Line-Ausgang mit 6,3 mm Klinkenbuchse, die sowohl für unsymmetrische als auch für symmetrische Verkabelung
geeignet ist. Verwenden Sie ein abgeschirmtes Audiokabel, um die Line Isolation Box an einen Eingang eines
Mischpults oder Audio-Interfaces anzuschließen.
ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten
Sie darauf, dass Eingangskanäle von Mischpulten und Audio-Interfaces usw. bei Steckvorgängen
stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.
HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Line Isolation Box daher nicht in
der Nähe von starken Magnetfeldern (z.B. Netztrafo).
DE
Line Isolation Box
passiv

6
BEDIENUNGSANLEITUNG

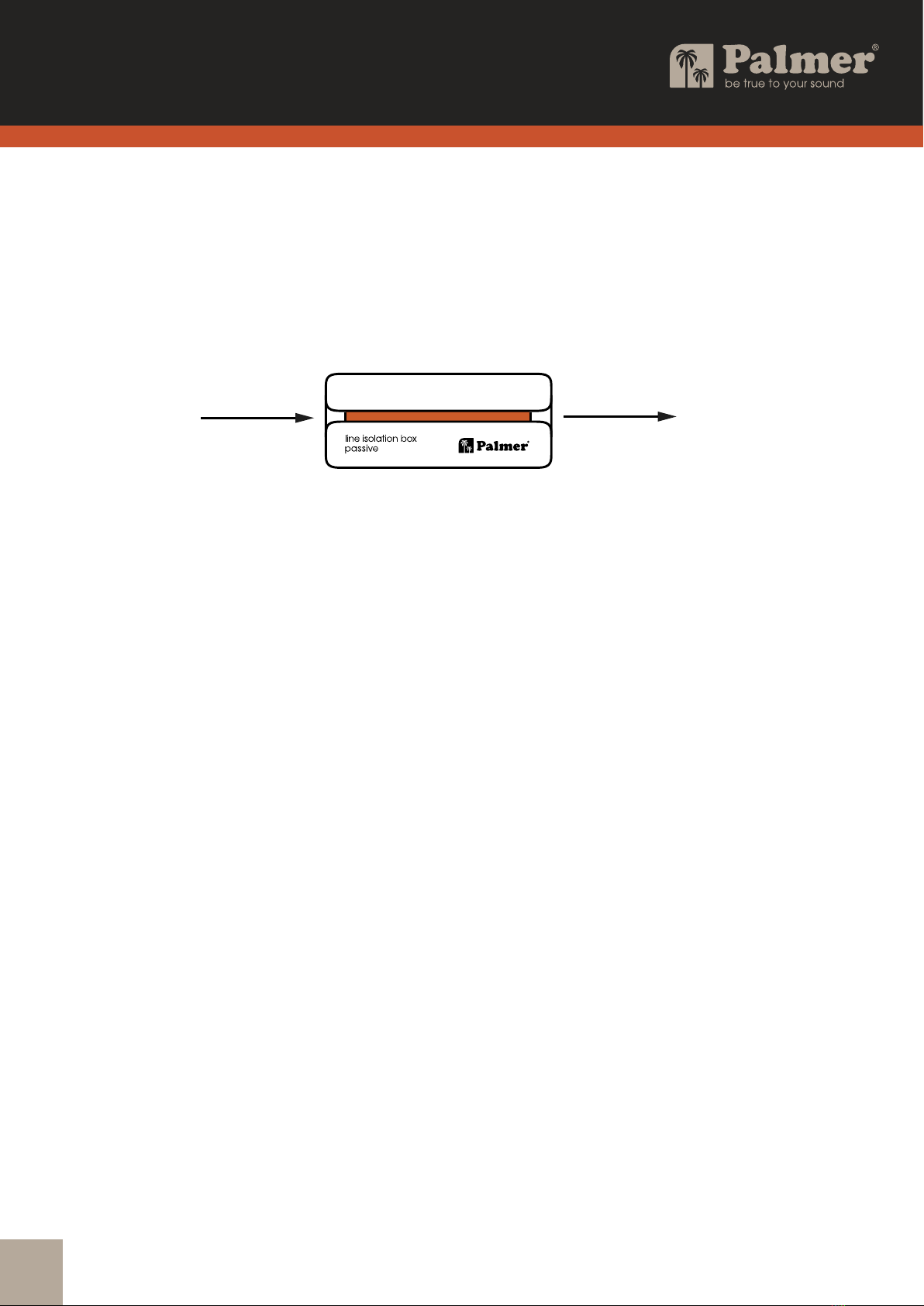

VERKABELUNGSBEISPIEL
DE
balanced or
unbalanced
signal
balanced or
unbalanced signal
same level as input
no ground loop hum
wupper

7
Artikelnummer PWUPPER
Produktart Line Isolator
Anzahl Kanäle 1
Typ passiv
Übertrager isoliert Ja
Anzahl Eingänge 1
Eingangstyp symmetrisch/unsymmetrisch
Eingangsanschlüsse 6,3 mm Klinke
Anzahl Ausgänge 1
Ausgangstyp symmetrisch/unsymmetrisch
Ausgangsanschlüsse 6,3 mm Klinke
Ground/Li Schalter Nein
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T) 110 x 50 x 50 mm
Gewicht 0,3 kg
Umgebungstemperatur im Betrieb -20°C…70°C
Relative Lufeuchtigkeit <80 %, nicht kondensierend
Enthaltenes Zubehör Gummifüße, Beschriftungsschild

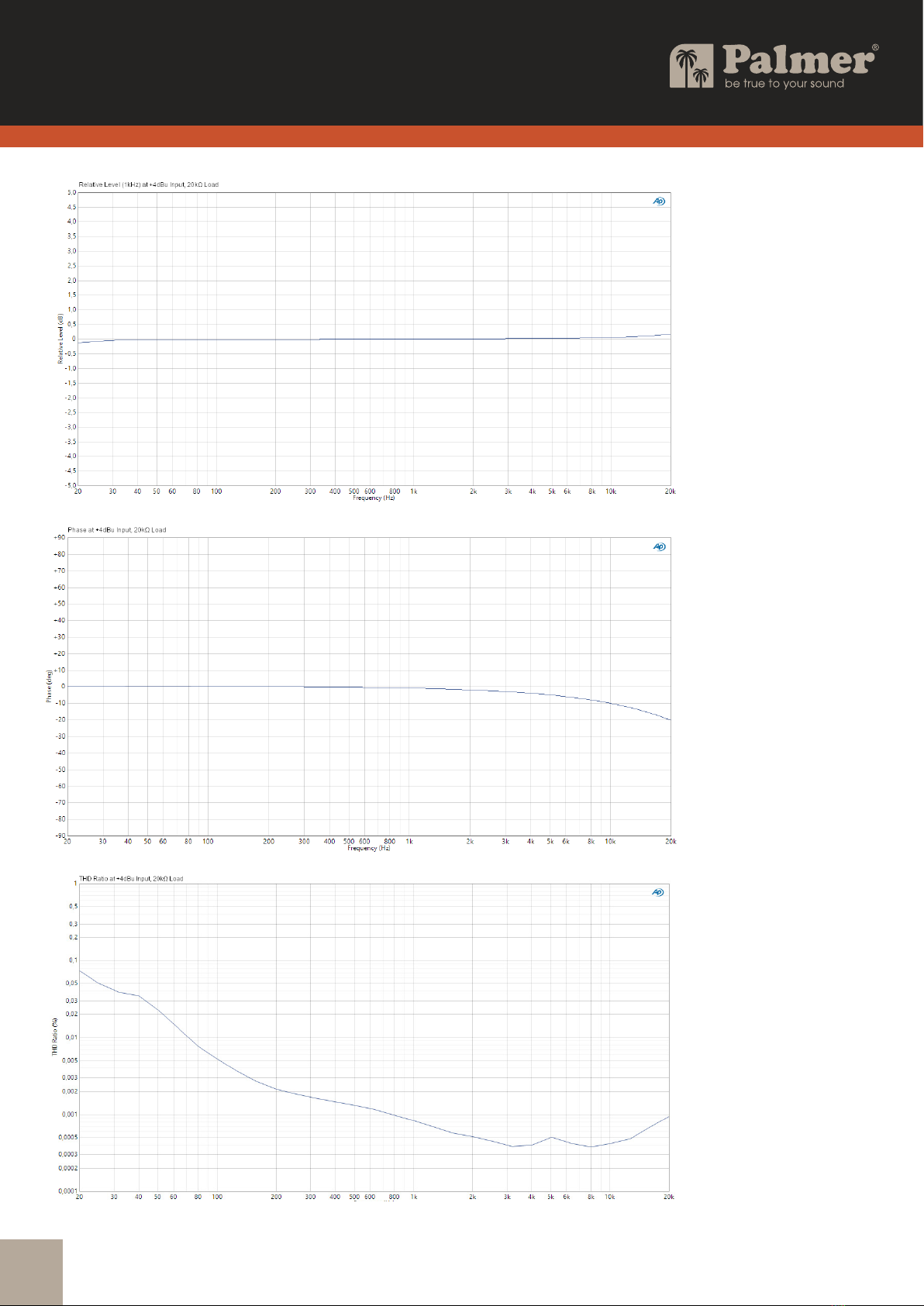

AUDIO
Max. Eingangspegel (< 1% THD, 20 Hz)+10 dBu
Max. Eingangspegel (< 1% THD, 1 kHz)+32 dBu
Frequenzgang (±0,2dB, relative 1kHz)20 Hz - 20 kHz
Eingangsimpedanz (1 kHz) 17 kΩ
Ausgangsimpedanz (1 kHz) 500 Ω
THD (30 Hz, +4 dBu, unity, ungewichtet) < 0,09 %
THD (1 kHz, +4 dBu, unity, ungewichtet)< 0,002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) < 0,002 %
Übertrager-Verhältnis 1:1
Alle Messungen wurden mit einem Generator mit 100 Ω Ausgangsimpedanz und 20 kΩ symmetrischer Last durchgeführt.
TECHNISCHE DATEN
ALLGEMEIN
BEDIENUNGSANLEITUNG
DE

8
BEDIENUNGSANLEITUNG
DE

9
BEDIENUNGSANLEITUNG
DE
VERPACKUNG:
1. Verpackungen können über die üblichen
Entsorgungswege dem Wertstoffkreislauf
zugeführt werden.
2. Bitte trennen Sie die Verpackung ent-
sprechend der Entsorgungsgesetze und
Wertstoffverordnungen in Ihrem Land.
GERÄT:
1. Dieses Gerät unterliegt der europäischen
Richtlinie für Elektro- und Elektronik-Altge-
räte in der jeweils geltenden aktuellen
Fassung. WEEE-Richtlinie Waste Electrical
and Electronical Equipment. Altgeräte
gehören nicht in den Hausmüll. Das Altgerät
muss über einen zugelassenen Entsorgungs
betrieb oder eine kommunale Entsorgungsein
richtung entsorgt werden. Bitte beachten Sie
geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden
Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen
zu umweltfreundlichen Entsorgungsmöglich-
keiten über den Händler, bei dem das Produkt
erworben wurde, oder über die entsprechen
den regionalen Behörden.
BATTERIEN UND AKKUS:
1. Batterien und Akkus gehören nicht in den
Hausmüll. Batterien und Akkus müssen
über einen zugelassenen Entsorgungsbe
trieb oder eine kommunale Entsorgungs
einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden
Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu
umweltfreundlichen Entsorgungsmöglichkeiten
über den Händler, bei dem das Produkt er-
worben wurde, oder über die entsprechenden
regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht
durch den Benutzer entfernt werden können,
müssen an einer Sammelstelle für Elektro-
geräte abgegeben werden.
HERSTELLERERKLÄRUNGEN
Herstellergarantie & Haftungsbeschränkung
Adam Hall GmbH
Adam-Hall-Str. 1
D-61267 Neu Anspach
E-Mail. [e-mail] / +49 (0)6081 / 9419-0.
Unsere aktuellen Garantiebedingungen und Haftungsbe-
schränkung nden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/Manufactu-
rers-Declarations-PALMER_DE_EN_ES_FR.pdf
Im Servicefall wenden Sie sich an Ihren Vertriebspartner.
CEKONFORMITÄT
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt
folgender Richtlinie entspricht (soweit zutreffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
CEKONFORMITÄTSERKLÄRUNG
Konformitätserklärungen für Produkte, die
der LVD, EMC, RoHS-Richtlinie unterliegen,
können unter [e-mail] angefragt
werden.Konformitätserklärungen für Produkte,
die der RED-Richtlinie unterliegen, können
unter www.adamhall.com/compliance/
heruntergeladen werden.
FCC STATEMENT
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference,and
(2) This device must accept any interference received,
including interference that may cause undesired operation
ENTSORGUNG

10
RIVER SERIES
EN
FRANKFURT
wupper
Let your signals ow, naturally and powerfully like a river! The River Series embodies this claim down to the last
detail: featuring high-precision circuits, designed by our award-winning engineers to ensure your sound reaches
its destination– the hearts of your listeners.
That’s exactly what Palmer® stands for. We have been manufacturing audio tools for professional use on stage, in
broadcasting and in the studio since 1980. Musicians and sound engineers around the world value our solutions
developed in Germany for their unhindered signal ow and pure sound– as crystal clear and vibrant as water! So
what was more logical than naming the River Series models after German rivers?
On the map of Germany you can see where the Wupper ows: 116 kilometres through North Rhine-Westphalia.
Thank you for purchasing the wupper! We hope you enjoy this piece of German engineering.
Be true to your sound!
Yours, the Palmer Team

11
USER MANUAL
Line Isolation Box
passive
wupper
EN
INTENDED USE
This product is a device for event technology, as well as studio, TV and broadcast!
This product has been developed for professional use in the elds of event technology, studio, TV and broadcast.
It is not suitable for household use!
Furthermore, this product is only intended for qualied users with specialist knowledge of event technology, as
well as studio, TV and broadcast!
Use of the product outside the specied technical data and operating conditions is considered inappropriate!
Liability for damage and third-party damage to persons and property due to inappropriate use is excluded!
The product is not suitable for:
 Persons (including children) with limited physical, sensory or mental abilities or lack of experience and knowledge.
 Children (children must be instructed not to play with the device).
SAFETY INSTRUCTIONS
1. Please read these instructions carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Use the device in the prescribed manner only.
5. Do not open the device and do not perform any modications.
CHOKING HAZARD! KEEP OUT OF THE REACH OF CHILDREN! THE PRODUCT CONTAINS SMALL PARTS AND
PACKAGING MATERIAL THAT CAN BE SWALLOWED! PLASTIC BAGS MUST BE KEPT OUT OF THE REACH OF
CHILDREN!
INTRODUCTION
The wupper Line Isolation Box is equipped with 6.3 mm jack sockets on the input and output sides, which can be
operated both balanced and unbalanced. There is galvanic isolation between input and output by means of
a high-quality transformer, and hum loops are reliably eliminated. The Line Isolation Box is perfect for balancing
audio signals, and audio signals can also be transmitted over long cable runs without hum.

12
USER MANUAL
wupper
2
1
CONNECTIONS
1. INPUT
Line input with 6.3 mm jack socket suitable for both unbalanced and balanced cabling. Use a shielded audio
cable to connect, for example, a keyboard to the Line Isolation Box.
2. OUTPUT
Line output with 6.3 mm jack socket suitable for both unbalanced and balanced cabling. Use a shielded audio
cable to connect the Line Isolation Box to an input of a mixer or audio interface.
CAUTION: Connecting signal cables can cause considerable noise. Pay attention to this, and make sure
that input channels (mixer, audio interface, etc.) are muted when plugged in. Otherwise, noise levels can
cause damage.
NOTE: Strong magnetic elds can cause humming. Therefore, do not position the Line Isolation Box near strong
magnetic elds (e.g. mains transformer).
EN
Line Isolation Box
passive

13
USER MANUAL
WIRING EXAMPLE
EN
balanced or
unbalanced
signal
balanced or
unbalanced signal
same level as input
no ground loop hum
wupper

14
USER MANUAL
EN
Product number PWUPPER
Product type Line Isolator
No. of channels 1
Type passive
Transformer isolated yes
No. of inputs 1
Input type symmetrical/asymmetrical
Input connections 6.3 mm jack
No. of outputs 1
Output type symmetrical/asymmetrical
Output connections 6.3 mm jack
Ground/li switch no
Housing Aluminium continuous casting
Dimensions (H/W/D) 110 x 50 x 50 mm
Weight 0.3 kg
Ambient temperature for operation -20°C…70°C
Relative air humidity <80%, non-condensing
Included accessories Rubber feet,inscription label
AUDIO
Max. Input level (< 1% THD,20 Hz)+10 dBu
Max. Input level (< 1% THD, 1 kHz)+32 dBu
Frequency response (±2dB, relative 1kHz)20 Hz - 20 kHz
Input impedance (1 kHz) 17 kΩ
Output impedance (1 kHz) 500 Ω
THD (30 Hz, +4 dBu, unity,unweighted)< 0.09 %
THD (1 kHz, +4 dBu, unity,unweighted)< 0.002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)< 0.002 %
Transformer ratio 1:1
All measurements were performed with a generator with 600 Ω output impedance and 20 kΩ balanced load.
TECHNICAL DATA
GENERAL

15
USER MANUAL
EN

16
USER MANUAL
EN
SUBJECT TO MISPRINTS AND ERRORS, AS WELL AS TECHNICAL OR OTHER MODIFICATIONS!
PACKAGING:
1. Packaging can be fed into the reusable
material cycle using the usual disposal
methods.
2. Please separate the packaging in accordance
with disposal laws and recycling regulations in
your country.
DEVICE:
1. This device is subject to the European Waste
Electrical and Electronic Equipment Directive
in the currently valid version. WEEE Waste
Electrical and Electronic Equipment Directive.
Old appliances do not belong in household
waste. The old device must be disposed of via
an approved disposal company or a munici-
pal disposal facility. Please observe the appli-
cable regulations in your country!
2. Observe all disposal laws applicable in your
country.
3. As a private customer, you can obtain
information on environmentally friendly
disposal options from the seller of the product
or the appropriate regional authorities.
BATTERIES:
1. Batteries should not be disposed of in house-
hold waste. Batteries and rechargeable
batteries must be disposed of via an approved
disposal company or a municipal disposal
facility.
2. Observe all disposal laws applicable in your
country.
3. As a private customer, you can obtain
information on environmentally friendly
disposal options from the seller of the product
or through the relevant regional authorities.
4. Devices with batteries that cannot be removed
by the user must be taken to a collection point
for electrical appliances.
MANUFACTURER’S DECLARATIONS
Manufacturer's warranty & limitation of liability
Adam Hall GmbH
Adam-Hall-Str. 1
61627, Neu-Anspach, Germany
Email: [e-mail] / +49 (0)6081 / 9419-0.
Our current warranty conditions and limitation of liability
can be found at:
https://cdn-shop.adamhall.com/media/pdf/Manufactur-
ers-Declarations-PALMER_DE_EN_ES_FR.pdf
Contact your distribution partner for service.
CE CONFORMITY
Adam Hall GmbH hereby conrm that this product meets
the following guidelines (where applicable):
Low-Voltage Directive (2014/35/EU)
EMC Directive (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
EC DECLARATION OF CONFORMITY
Declarations of conformity for products that
are subject to the LVD, EMC, RoHS Directives,
can be requested at [e-mail].
Declarations of conformity for products
that are subject to the RED Directive
can be downloaded at www.adamhall.com/compliance/ .
FCC STATEMENT
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference,and
(2) This device must accept any interference received,
including interference that may cause undesired operation
UKCA- CONFORMITY
Hereby,Adam Hall Ltd. declares that this product meets the
following guidelines (where applicable)
Electrical Equipment (Safety) Regulations 2016
Electromagnetic Compatibility Regulations 2016 (SI 2016/1091)
The Restriction of the Use of Certain Hazardous Substances
in Electrical and Electronic Equipment Regulation 2012 (SI
2012/3032) Radio Equipment Regulations 201 7(SI 2016/2015)
UKCA- DECLARATION OF CONFORMITY
Products that are subject to Electrical Equipment(Safety)
Regulation 2016, EMC Regulation 2016 or RoHS Regulation can
be requested at inf[email protected].
Products that are subject to the Radio Equipments Regulations
2017 (SI2017/1206) can be downloaded from
www.adamhall.com/compliance/
DISPOSAL
