Panasonic CU-4E23LBE User manual

F567377
QUICK GUIDE
QUICK GUIDE
GUIDE RAPIDE
GUIDE RAPIDE
GUÍA RÁPIDA
GUÍA RÁPIDA
KURZANLEITUNG
KURZANLEITUNG
GUIDA RAPIDA
GUIDA RAPIDA
ENGLISH 2 ~ 9
Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.
FRANÇAIS 10 ~ 17
Avant d’utiliser l’appareil, lisez ce mode d’emploi
dans son intégralité et conservez-le pour toute
référence ultérieure.
ESPAÑOL 18 ~ 25
Antes de utilizar la unidad, sírvase leer
atentamente estas instrucciones de
funcionamiento y conservarlas como futuro
elemento de consulta.
DEUTSCH 26 ~ 33
Bevor Sie das Gerät in Betrieb nehmen, lesen
Sie bitte diese Bedienungsanleitung aufmerksam
durch und bewahren Sie sie für die künftige
Verwendung auf.
ITALIANO 34 ~ 41
Prima di utilizzare l’unità si prega di leggere
attentamente le istruzioni e di conservare questo
opuscolo per potervi fare riferimento in futuro.
Operating Instructions
Air Conditioner
Model No.
Indoor Unit Single Split Outdoor Unit
CS-E10KB4EA CU-E10HBEA
Multi Split Outdoor Unit
Multi Split Outdoor Unit
CU-2E15LBE
CU-2E15LBE
CU-2E18LBE
CU-2E18LBE
CU-3E18LBE
CU-3E18LBE
CU-4E23LBE
CU-4E23LBE
CU-4E27CBPG
CU-4E27CBPG
© Panasonic HA Air-Conditioning (M) Sdn. Bhd. 2010.
Unauthorized copying and distribution is a violation
of law.

2

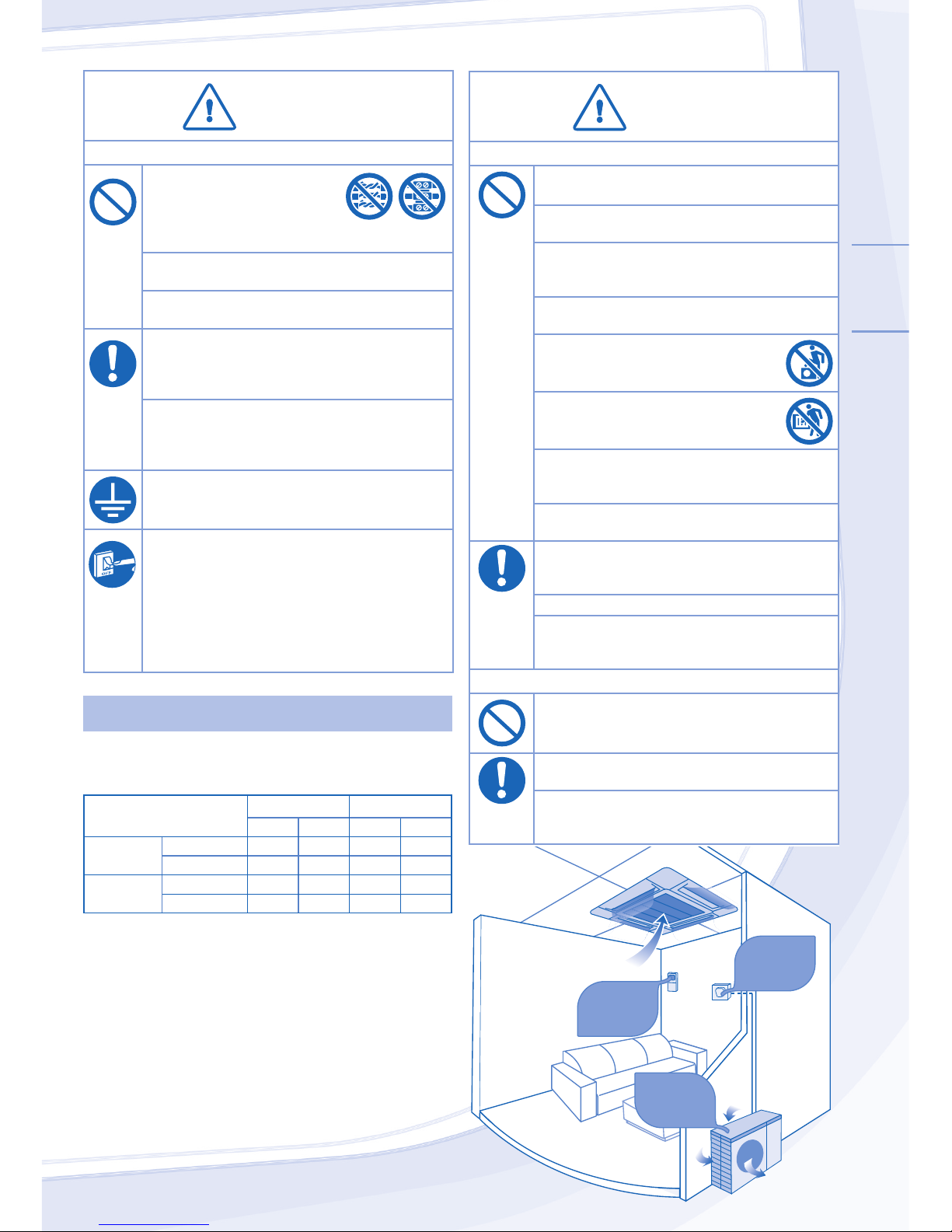

SAFETY PRECAUTIONS
To prevent personal injury, injury to others, or property damage, please
comply with the following.
Incorrect operation due to failure to follow instructions below may cause
harm or damage, the seriousness of which is classified as below:

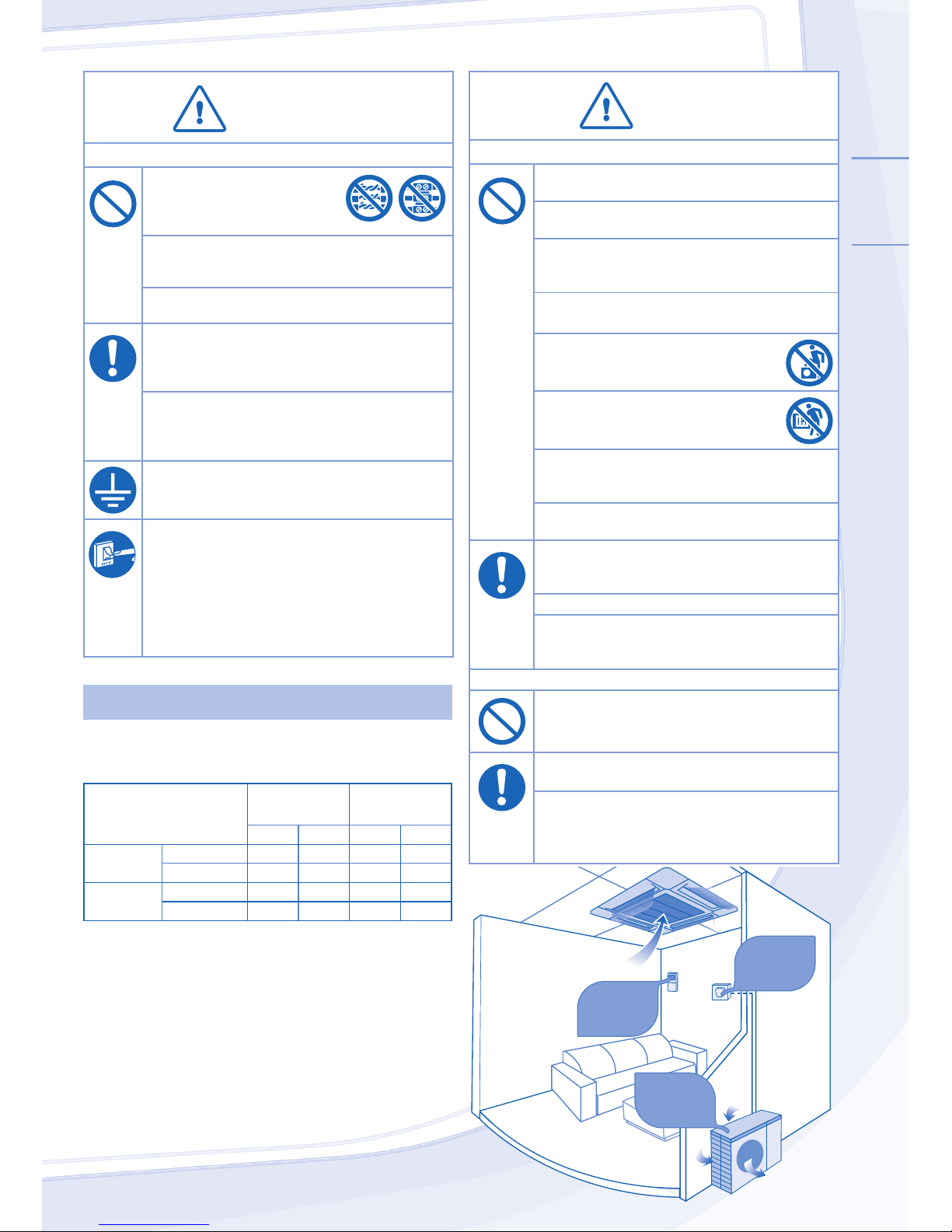

WARNING
WARNING
This sign warns of death or serious injury.
CAUTION
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbols denote an actions that
is COMPULSORY.
WARNING
WARNING
INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire.
Do not insert your fingers or other objects into the
air conditioner indoor or outdoor unit, rotating parts
may cause injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
REMOTE CONTROL
Do not allow infants and small children to play with the
remote control to prevent them from accidentally swallowing
the batteries.
Thank you for purchasing
Panasonic Air Conditioner
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
MULTI AIR CONDITIONER
SYSTEM
4
INDOOR UNIT
5
REMOTE CONTROL
6~7
TROUBLESHOOTING
8~9
INFORMATION
42~43
QUICK GUIDE
BACK COVER
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.

ENGLISH
3
CAUTION
CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water,
benzene, thinner or scouring powder.
Do not use for other purpose such as
preservation of food.
Do not use any combustible equipment in front
of the airflow outlet to avoid propagation fire.
Do not expose yourself directly to cold air for a
long period.
Do not sit or step on the unit, you
may fall down accidentally.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Do not switch ON the indoor unit when waxing
the floor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit from falling down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
Remove the batteries if the unit is not going to
be used for a long period of time.
New batteries of the same type must be
inserted following the polarity stated to prevent
malfunction of the remote control.
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheating and fire.
Do not share the same power outlet with other
equipment to prevent overheating and fire.
Do not operate with wet hands to prevent electric
shock.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
It is strongly recommended to be installed
with Earth Leakage Circuit Breaker (ELCB)
or Residual Current Device (RCD) to prevent
electric shock or fire.
This equipment must be earthed to prevent
electrical shock or fire.
In case of emergency or abnormal conditions
(burnt smell, etc), turn off the power supply, and
please consult authorized dealer.
Prevent electric shock by switching off the power
supply when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
Air Inlet
Air Inlet
Air Outlet
Air Outlet Power
Supply
Outdoor
Unit
OPERATION CONDITION
OPERATION CONDITION
Use this air conditioner under the following temperature range
CU-E10HBEA
Temperature (°C) Indoor Outdoor
*DBT *WBT *DBT *WBT
COOLING Maximum 32 23 43 26
Minimum 16 11 -10 -
HEATING Maximum 30 - 24 18
Minimum 16 - -10 -
NOTICE:
• This unit is still able to operate as a cooler with outdoor
temperature as low as -10°C in a non-living room, such
as a computer room, with a room temperature of 16°C or
above, and room humidity up to 80%. When the outdoor
temperature drops to -10°C, compressor will be cut off and
resume operation again once the temperature rises to more
than -10°C.
• When the outdoor temperature is out of the above
temperature range, the heating capacity will drop
significantly and outdoor unit might stop for protection
control.
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature
Air Inlet
Air Inlet
Air Inlet
Air Inlet
Air Outlet
Air Outlet
Remote
Control

4

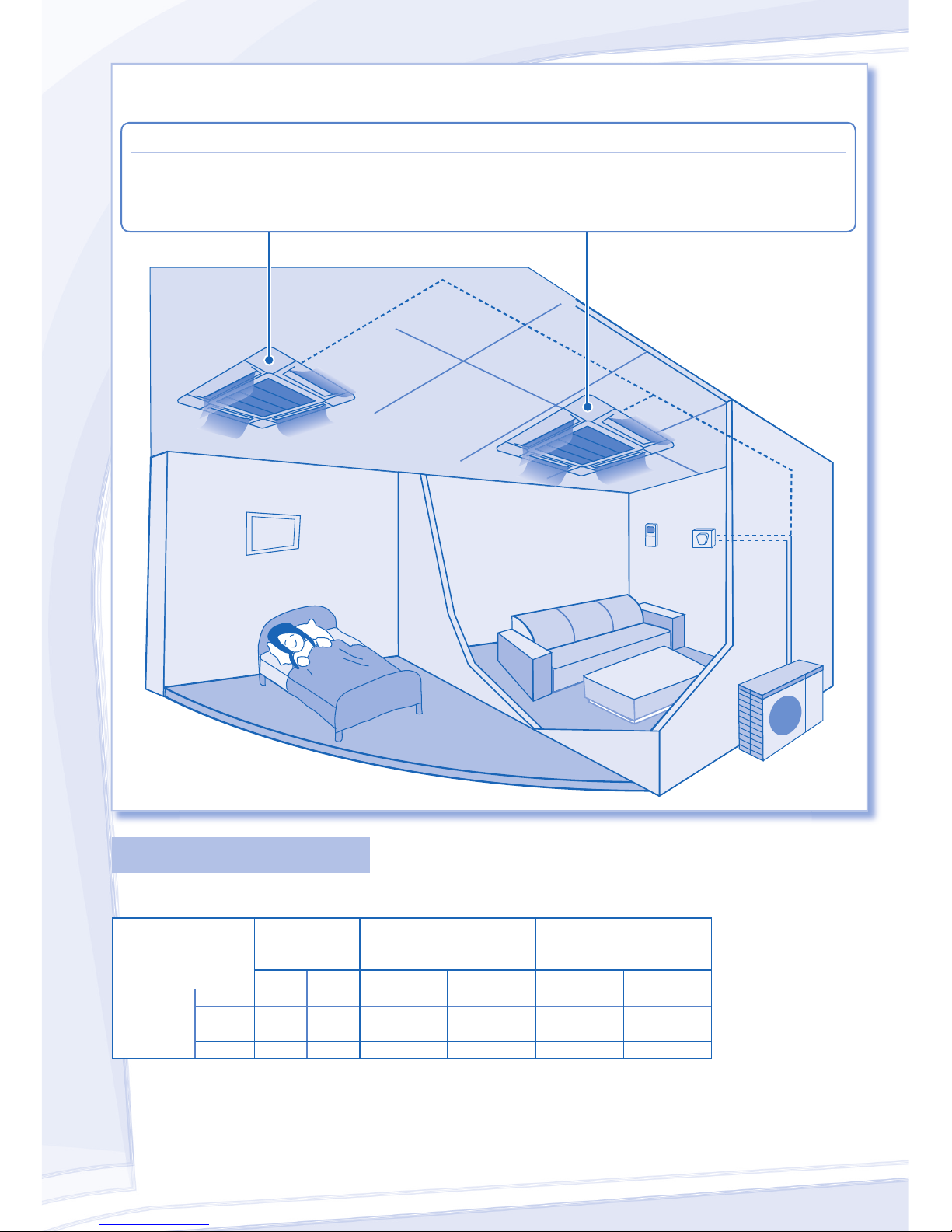

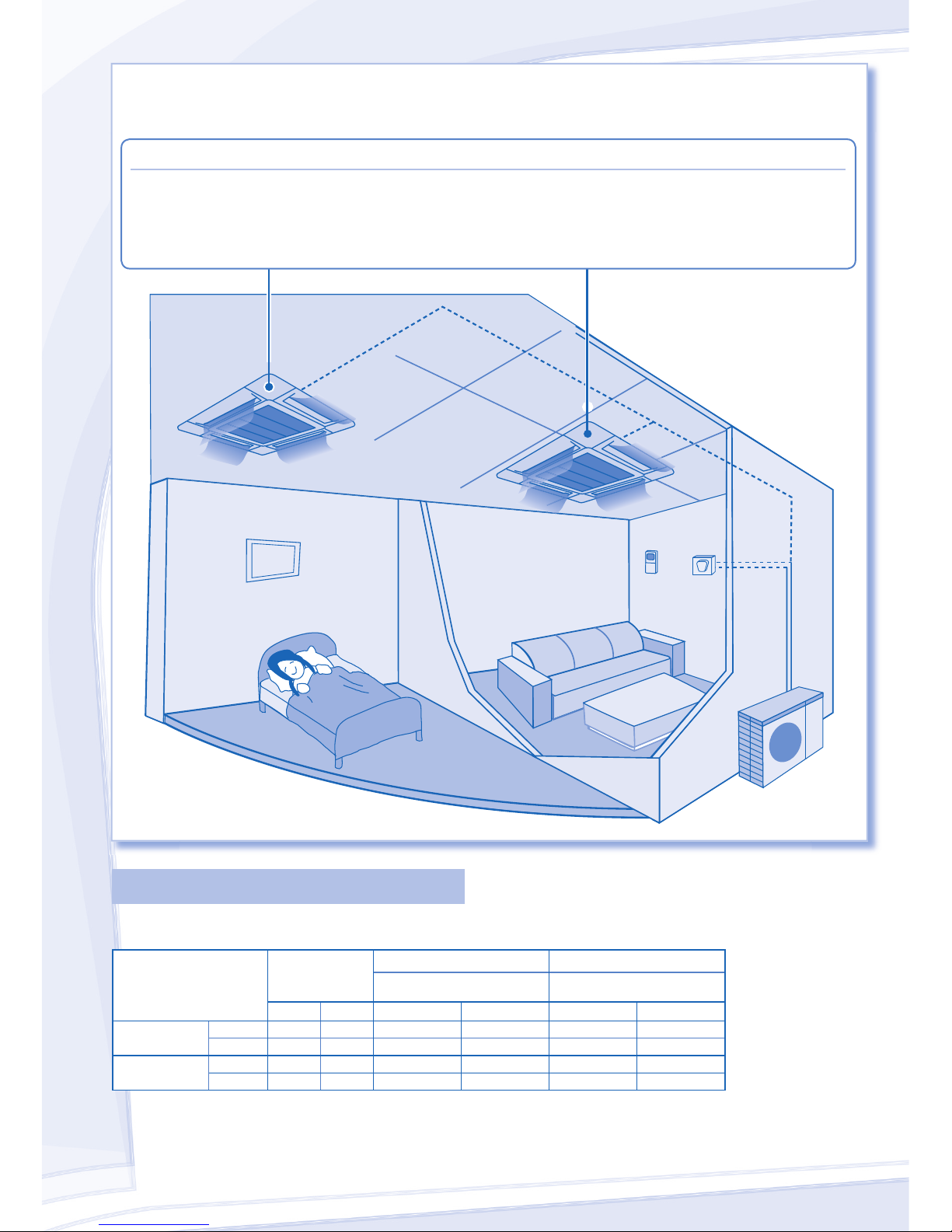

MULTI AIR CONDITIONER SYSTEM
DEFINITION
Multi air conditioner systems save space by letting you connect multiple indoor units to a single outdoor unit.
OPERATION CONDITION
OPERATION CONDITION
Multi Split Outdoor Unit
(CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG)
Temperature (°C) Indoor Outdoor Outdoor
CU-2E15LBE, CU-2E18LBE,
CU-4E27CBPG CU-3E18LBE, CU-4E23LBE
*DBT *WBT *DBT *WBT *DBT *WBT
COOLING Max. 32 23 43 26 46 26
Min. 16 11 16 11 -10 -
HEATING Max. 30 - 24 18 24 18
Min. 16 - -10 -11 -15 -16
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature
Room A
Room A
Living room
Living room
Outdoor Unit
Outdoor Unit
INDOOR UNIT
INDOOR UNIT
• It is possible to operate the indoor units individually or simultaneously. The operation mode priority is given to the
first unit that turned on.
• During operation, heating and cooling mode could not be activated at the same time for different indoor unit.
The power indicator blinks to indicate the indoor unit is standing by for different operation mode.

ENGLISH
5
CAUTION
•Switch off the power supply before cleaning.
•Do not touch the aluminium fin, sharp parts may cause injury.
INDOOR UNIT

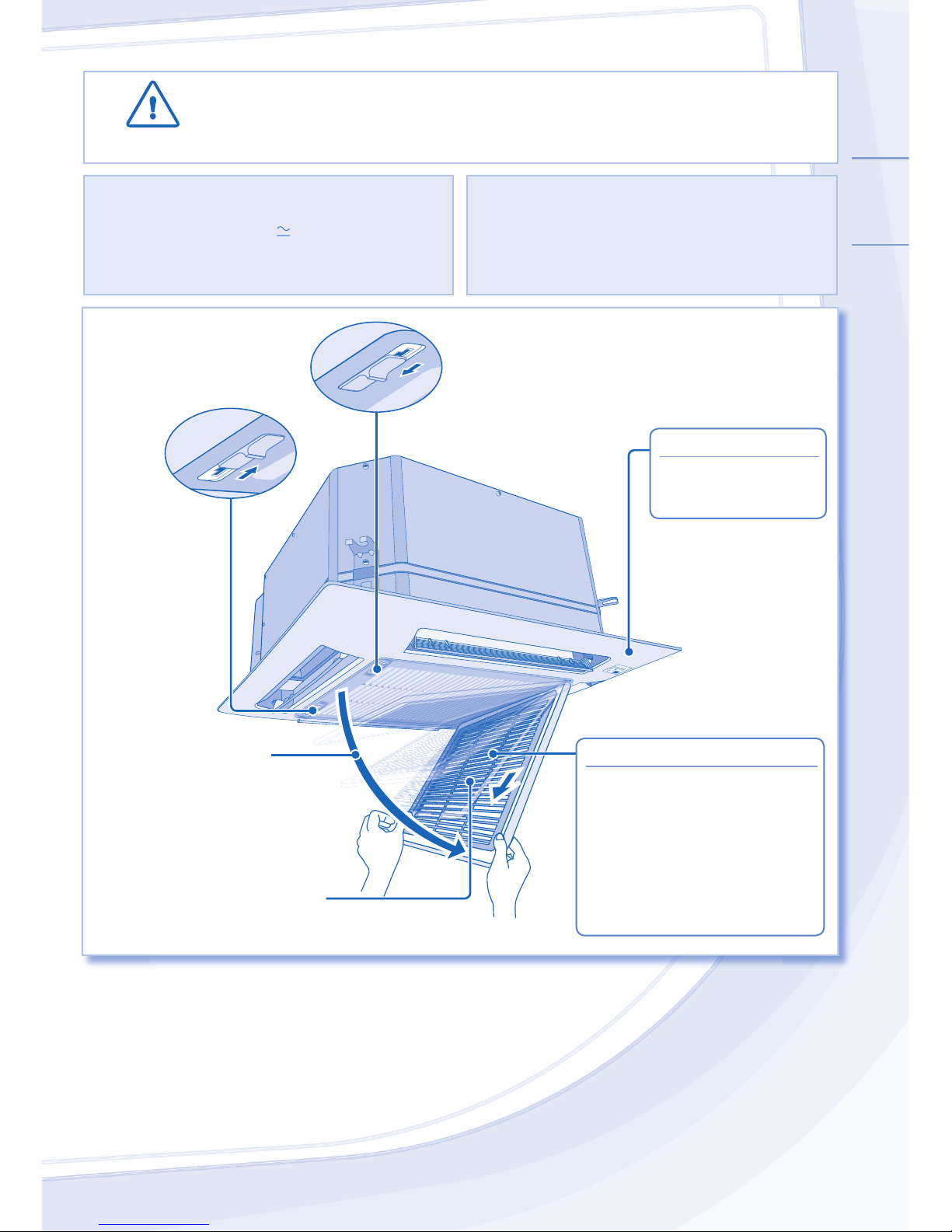

CLEANING INSTRUCTIONS
CLEANING INSTRUCTIONS
HINT
HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance has to be carried out at regular intervals.
Please consult authorized dealer.
CLOSE OPEN CLOSE
CLOSE OPEN
CLOSE OPEN
OPENCLOSE
2
2
Slowly pull down
Slowly pull down
the intake grille.
the intake grille.
3
3
Remove the air filter
Remove the air filter
from the tabs and pull it
from the tabs and pull it
downwards.
downwards.
1
1
Press the knobs.
Press the knobs.
Remove
Remove
INDOOR UNIT
Wipe the unit gently with
a soft, dry cloth.
AIR FILTER
• lt is recommended to clean the
air filter every 6 weeks.
• Wash/rinse the filters gently with
water to avoid damage to the
filter surface.
• Dry the filters thoroughly under
the shade, away from fire or
direct sunlight.

6

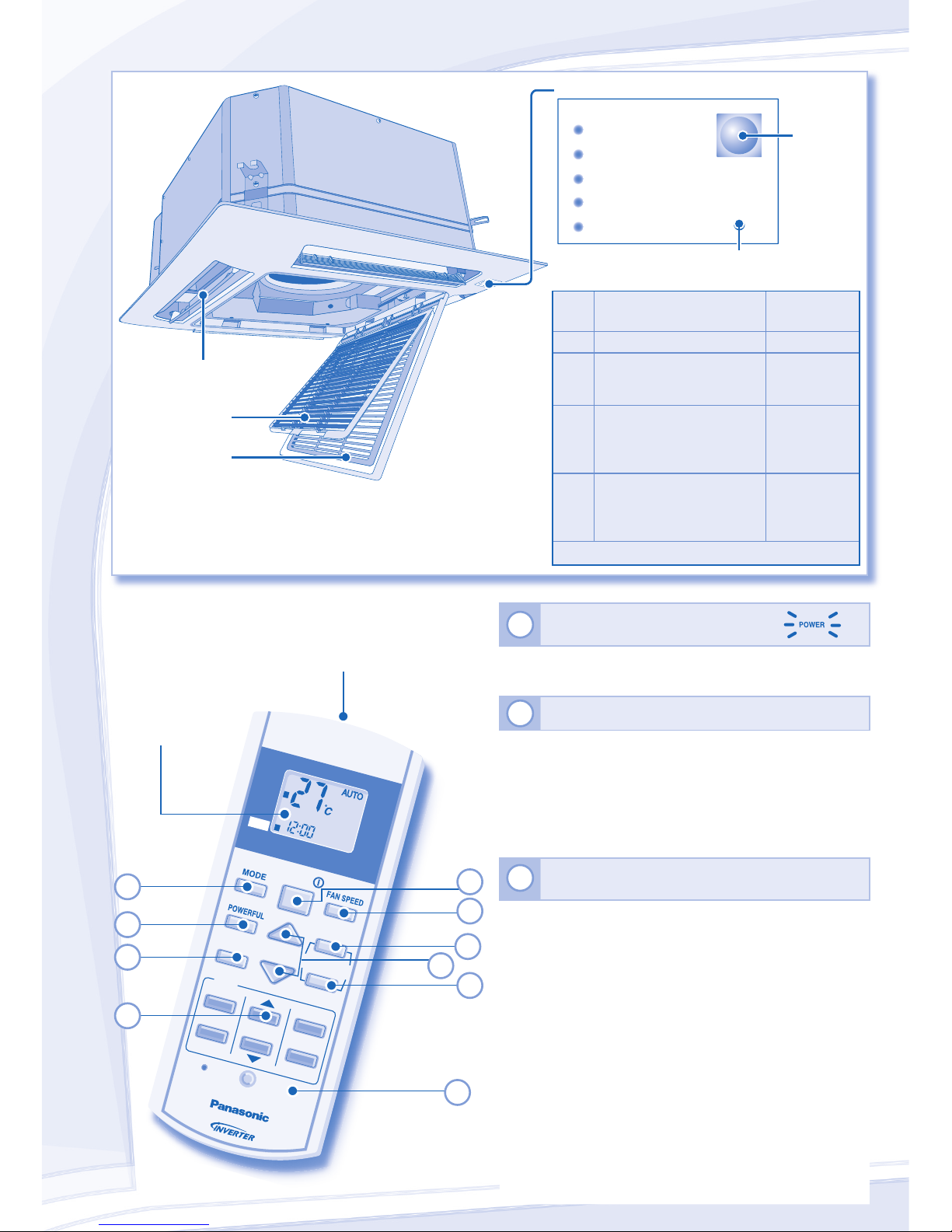

REMOTE CONTROL
Press the remote control’s button
1TO TURN ON OR OFF THE UNIT
• Please be aware of the OFF indication on the remote control
display to prevent the unit from starting/stopping improperly.
2TO SET TEMPERATURE
• Selection range: 16˚C ~ 30˚C.
• Operating the unit within the recommended temperature
could induce energy saving.
HEAT mode : 20˚C ~ 24˚C.
COOL mode : 26˚C ~ 28˚C.
DRY mode : 1˚C ~ 2˚C lower than room temperature.
3TO SELECT OPERATION MODE
AUTO mode - For your convenience
•
During operation mode selection the power indicator blinks.
• Unit selects operation mode every 10 minutes according
to temperature setting and room temperature
(For single Split System).
• Unit selects operation mode every 3 hours according to
temperature setting, outdoor and room temperature
(For Multi split system).
HEAT mode - To enjoy warm air
• Unit takes a while to warm up. The power indicator blinks
during this operation.
COOL mode - To enjoy cool air
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
Air filter
Airflow direction louver
Intake grille
POWER (Green)
TIMER (Orange)
POWERFUL (Orange)
QUIET (Orange) AUTO
AIR SWING (Orange)
Control Panel
Remote
Control
Receiver
Auto OFF/ON button
• Used when remote control is misplaced or a
malfunction occurs.
Step Action Mode
1 Press once. Automatic
2Press and hold until you
hear one beep, then release. Force cooling
3Repeat step 2. Press and hold until you hear two
beeps, then release.
Normal
cooling
4Repeat step 3. Press and hold until you hear three
beeps, then release.
Force
heating
Press the button to turn off.
CANCEL
OFF
TIMER ON
TIMER
SPEED
FAN
AUTO
HEAT
DRY
COOL
OFF
TIMER
ON
123
OFF
CLOCK RESET
SET
TEMP
AIR SWING
OFF/ON
QUIET
AUTO
MANUAL
CHECK
5
5
2
6
8
Remote
Control display
9
3
7
1
4
Transmitter
Maximum distances: 8m

ENGLISH
7
NOTES
NOTES
Q
UIET
,
P
O
WERFUL
• Can be activated in all modes and can be cancelled
by pressing the respective button again.
• Cannot be selected at the same time.
TO SET THE TIMER
TO SET THE TIMER
• To turn ON or OFF the unit at a preset time.
ON
OFF
12
S
ET
Select ON or
OFF timer Set the time Confirm
• To cancel ON or OFF timer, press
ON
or
OFF
then press
CANCEL
.
• When ON Timer is set, the unit may start earlier (up
to 35 minutes) before the actual set time in order to
achieve the desired temperature on time.
• Timer operation is based on the clock set in the
remote control and repeats daily once set. For clock
setting, please refer to Remote Control Preparation
at back cover.
• If timer is cancelled manually or due to power failure,
you can restore the previous setting (once power is
resumed) by pressing
SET
.
4TO SELECT FAN SPEED (5 OPTIONS)
FAN
S
PEED
• For AUTO, the indoor fan speed is automatically adjusted
according to the operation mode.
5TO ADJUST AIRFLOW
DIRECTION
AIR SWING – AUTO
• The vertical airflow louver swings up and down
automatically.
• In heat mode, the air blows horizontally for a while, then
starts to blow downwards.
AIR SWING – MANUAL
• The airflow direction can be adjusted as desired by using
remote control.
• Do not adjust the vertical airflow direction louvers by
hand.
• The air is discharge evenly through 4 output vents.
6TO ACHIEVE
TEMPERATURE QUICKLY
• Single Split System: This operation stops automatically
after 20 minutes.
• Multi Split System: Press the button again or turn OFF the
unit to stop this operation.
7TO ENJOY QUIET
ENVIRONMENT
• This operation reduces airflow noise.
8Press and hold for approximately 10 seconds to
show temperature setting in °C or °F.
9Press to restore the remote control’s default setting.

8
TROUBLESHOOTING
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
SYMPTOM
SYMPTOM
CAUSE
CAUSE
Mist emerges from indoor unit. ►• Condensation effect due to cooling process.
Water flowing sound during operation. ►• Refrigerant flow inside the unit.
The room has a peculiar odour. ►• This may be due to damp smell emitted by the wall,
carpet, furniture or clothing.
Indoor fan stops occasionally during automatic fan speed
setting.
►• This helps to remove the surrounding odours.
Airflow continues even after operation has stopped. ►• Extraction of remaining heat from the indoor unit
(maximum 30 seconds).
Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ►• Condensation or evaporation occurs on pipes.
Timer indicator is always on. ►• The timer setting repeats daily once set.
Power indicator blinks during HEAT mode with no warm air
supply (and louver is closed).
►• The unit is in defrost mode (and AIR SWING is set to
AUTO).
Indoor fan stops occasionally during heating operation. ►• To avoid unintended cooling effect.
Power indicator blinks before the unit is switched on. ►• This is a preliminary step in preparation for the operation
when the ON timer has been set.
Cracking sound during operation. ►• Changes of temperature cause the expansion/
contraction of the unit.
Check the following before calling for servicing.
Check the following before calling for servicing.
SYMPTOM
SYMPTOM
CHECK
CHECK
Heating/Cooling operation is not working efficiently. ►• Set the temperature correctly.
• Close all doors and windows.
• Clean or replace the filters.
• Clear any obstruction at the air inlet and air outlet vents.
Noisy during operation. ►• Check if the unit has been installed at an incline.
• Close the front panel properly.
Remote control does not work.
(Display is dim or transmission signal is weak.)
►• Insert the batteries correctly.
• Replace weak batteries.
The unit does not work. ►• Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the remote
control.
►• Make sure the receiver not obstructed.
• Certain fluorescent lights may interfere with signal
transmitter. Please consult authorized dealer.
Patrol sensor or e-ion indicator on the indoor unit is
blinking.
►• Stop Patrol or e-ion operation then restart. If the patrol
sensor or e-ion indicator still blinking, please consult
authorized dealer.

ENGLISH
9

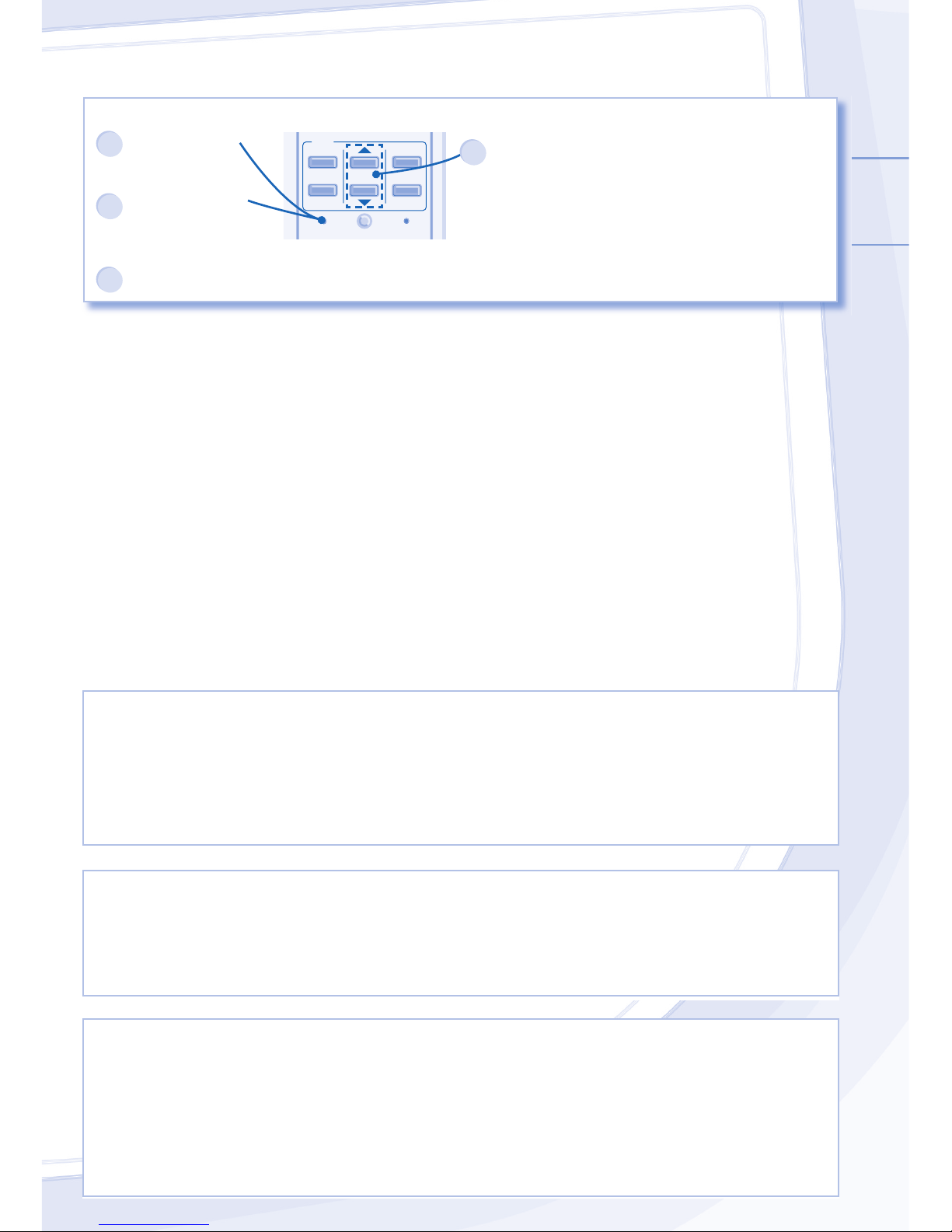

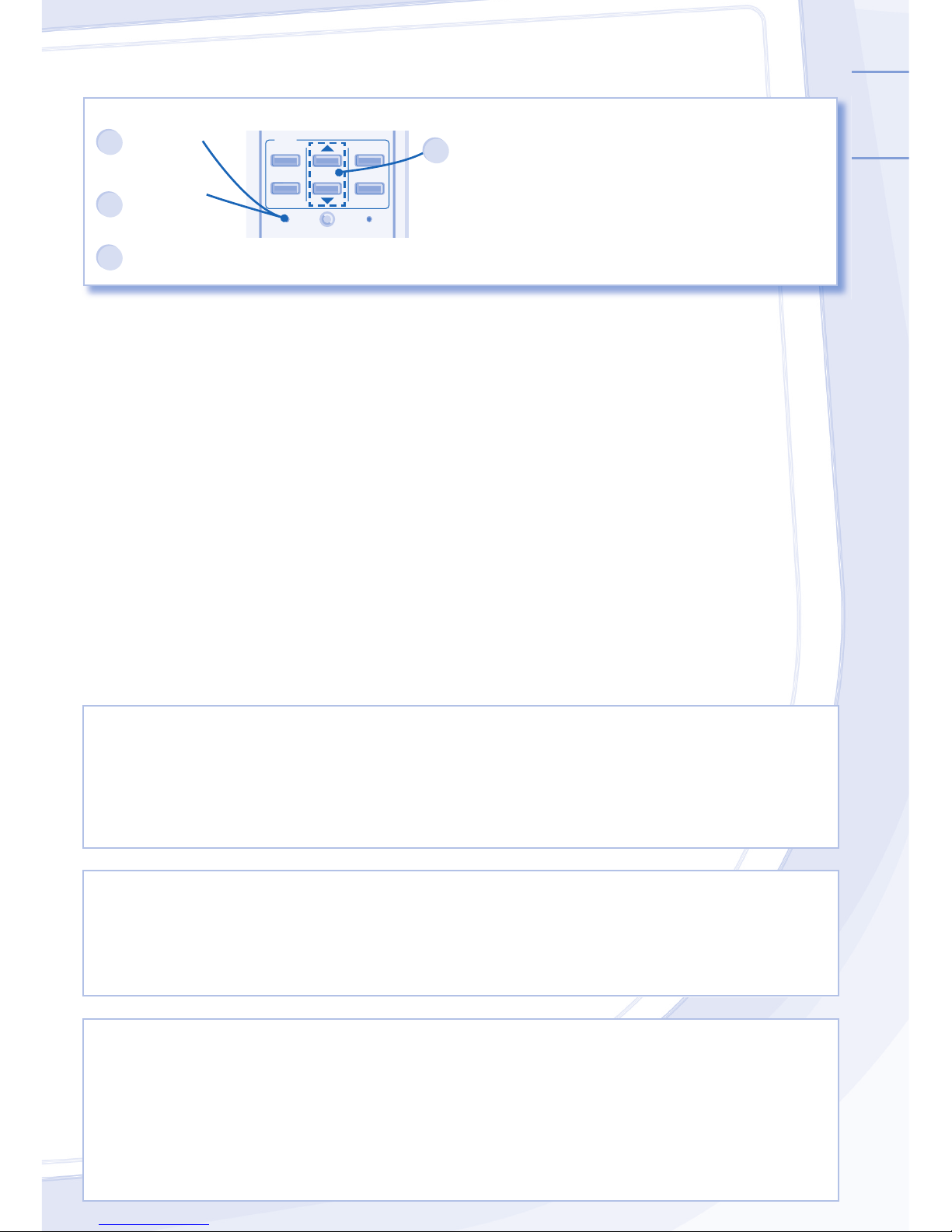

The unit stops and the timer indicator blinks.
Use remote control to retrieve error code.
CANCEL
TIMER
ON
123
OFF
CLOCK RESET
SET
CHECK
1Press for 5
seconds.
3Press for 5
seconds to
quit checking.
2Press until you hear
beep sound, then write
down the error code.
Note:
• For certain errors, you
may restart the unit for
limited operation with 4
beeps during operation
starts.
4Turn the unit off and reveal the error code to authorized dealer.
NON SERVICEABLE CRITERIAS
TURN OFF POWER SUPPLY then please consult authorized dealer under the following conditions:
• Abnormal noise during operation.
• Water/foreign particles have entered the remote control.
• Water leaks from Indoor unit.
• Circuit breaker switches off frequently.
• Power cord becomes unnaturally warm.
• Switches or buttons are not functioning properly.
FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE
• Checking of remote control batteries.
• No obstruction at air inlet and air outlet vents.
• Use Auto OFF/ON button to select Cooling/Heating operation, after 15 minutes of operation, it is normal to have the
following temperature difference between air inlet and air outlet vents:
Cooling: ≥8°C Heating: ≥14°C
FOR EXTENDED NON-USE
• Activate Heat mode for 2~3 hours as an alternative to remove moisture left in the internal parts thoroughly to prevent
mould growth.
• Turn off the power supply.
• Remove the remote control batteries.

10
CONSIGNES DE SÉCURITÉ
Pour éviter des blessures corporelles sur vous-même et sur les autres ou
des dégâts matériels, respectez les instructions ci-dessous.
Tout dysfonctionnement dû au non-respect des instructions peut
occasionner des nuisances ou des dégâts dont la gravité est classée
comme décrit ci-après:
AVERTISSEMENT
AVERTISSEMENT
Ce symbole signale la présence d’un
danger pouvant provoquer des blessures
graves ou mortelles.
ATTENTION
ATTENTION
Ce symbole signale la présence d’un
danger pouvant provoquer des blessures
corporelles ou des dégâts matériels.
Les instructions à respecter sont classées d’après les symboles suivants:
Ce symbole désigne une action
INTERDITE.
Ces symboles désignent des
actions OBLIGATOIRES.
AVERTISSEMENT
AVERTISSEMENT
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
Cet appareil n’est pas conçu pour être utilisé par
des personnes (y compris les enfants) aux capacités
physiques, sensorielles ou mentales diminuées, ou
manquant d’expérience ou de connaissances, sauf si une
personne responsable de leur sécurité leur a expliqué le
fonctionnement de l’appareil et les garde sous surveillance.
Les enfants doivent être supervisés afin qu’ils ne jouent pas
avec l’appareil.
Veuillez consulter un revendeur agréé ou un spécialiste pour
la réparation, l’installation, le retrait ou le déménagement
de l’unité. Une installation et une manipulation incorrectes
pourraient occasionner des fuites, un choc électrique ou un
incendie.
N’installez pas l’appareil dans une atmosphère
potentiellement explosive ou inflammable. Sinon, il y a un
risque d’incendie.
N’insérez jamais vos doigts ou des objets dans
l’unité intérieure ou extérieure du climatiseur, les
parties tournantes peuvent causer des blessures.
Ne touchez pas l’unité extérieure au cours d’un orage, cela
pourrait provoquer un choc électrique.
TÉLÉCOMMANDE
Maintenez la télécommande hors de portée des bébés et
des enfants pour éviter qu’ils n’avalent accidentellement les
piles.
Nous vous remercions d’avoir
porté votre choix sur un
climatiseur Panasonic
TABLE DES MATIÈRES
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
10~11
SYSTÈME DE
CLIMATISATION MULTIPLE
12
UNITÉ INTÉRIEURE
13
TÉLÉCOMMANDE
14~15
DÉPANNAGE
16~17
INFORMATIONS
42~43
GUIDE RAPIDE
DOS DE COUVERTURE
REMARQUE
REMARQUE
Les illustrations de ce mode d’emploi
sont fournies à titre d’exemple
uniquement et peuvent présenter des
différences par rapport à l’appareil
proprement dit. Celui-ci peut être modifié
sans préavis à des fins d’amélioration.

FRANÇAIS
11
AVERTISSEMENT
AVERTISSEMENT
ALIMENTATION
N’utilisez pas de cordon modifié,
de raccords, de rallonge ou de
cordon non spécifié afin d’éviter
une surchauffe et un incendie.
Ne partagez pas la même prise d’alimentation
qu’un autre équipement afin d’éviter une
surchauffe et un incendie.
N’utilisez pas l’appareil pas avec les mains
mouillées afin d’éviter un choc électrique.
Si le cordon d’alimentation est endommagé, il doit
être remplacé par le fabriquant, par un de ses
techniciens ou par une personne qui possède des
qualifications équivalentes afin d’éviter tout risque.
Il est fortement conseillé d’installer un
disjoncteur-détecteur de fuite à la terre (DDFT)
ou un dispositif à courant résiduel (DCR) afin
d’éviter un choc électrique ou un incendie.
Cet équipement doit être raccordé à la terre afin
d’éviter un choc électrique ou un incendie.
En cas d’urgence ou dans des conditions anormales
(odeur de brulé, etc.), débranchez l’alimentation
électrique et contactez le revendeur autorisé.
Prévenez les chocs électriques coupant
l’alimentation :
- Avant le nettoyage ou l’entretien.
- En cas de non-utilisation prolongée.
- En cas d’activité orageuse anormalement forte.
ATTENTION
ATTENTION
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
Ne nettoyez pas l’unité intérieure avec de l’eau, du
benzène, du solvant ou de la poudre à récurer.
N’utilisez pas l’appareil à d’autres fins que celles
prévues, notamment pour conserver des aliments.
N’utiliser pas d’appareil à combustibles dans
la direction du flux d’air afin d’éviter toute
propagation du feu.
Évitez toute exposition directe à l’air froid
pendant une période prolongée.
Ne vous asseyez pas et ne montez
pas sur l’unité, vous risquez de
tomber accidentellement.
Ne touchez pas l’ailette pointue
d’aluminium, les parties pointues
peuvent causer des dommages.
Ne mettez pas l’unité intérieure sous tension lorsque
vous cirez le sol. Après le cirage, aérez suffisamment
la pièce avant de faire fonctionner l’unité.
Ne pas installer l’appareil dans des zones
grasses et enfumées.
Assurez-vous que le tuyau de vidange est
correctement raccordé. Sinon, une fuite peut
se produire.
Aérez régulièrement la pièce.
Après une longue période d’utilisation, assurez-
vous que le support d’installation n’est pas
détérioré afin d’éviter une chute de l’unité.
TÉLÉCOMMANDE
N’utilisez pas de piles rechargeables (Ni-Cd).
Cela pourrait endommager la télécommande.
Retirez les piles si vous envisagez de ne pas
utiliser l’appareil pendant une période prolongée.
Utilisez des piles de même type lorsque celles-
ci doivent être remplacées et introduisez-les en
respectant la polarité indiquée afin d’éviter un
mauvais fonctionnement de la télécommande.
Entrée d’air
Entrée d’air
Sortie d’air
Sortie d’air
Alimen-
tation
Unité
Extérieure
CONDITION D’UTILISATION
CONDITION D’UTILISATION
Utilisez ce climatiseur en respectant la plage de températures
suivante.
CU-E10HBEA
Température (°C)
Unité
intérieure Unité extérieure
*DBT *WBT *DBT *WBT
REFROIDIS-
SEMENT
Maximum 32 23 43 26
Minimum 16 11 -10 -
CHAUFFAGE
Maximum 30 - 24 18
Minimum 16 - -10 -
ATTENTION:
• Même lorsque la température extérieure est de -10ºC,
cet appareil est capable de refroidir une pièce que
vous n’utilisez pas souvent, comme le bureau, à une
température de 16ºC ou plus et un taux d’humidité de
80%. Lorsque la température extérieure atteint -10°C,
le compresseur s’arrête et ne reprend que lorsque la
température dépasse les -10°C.
• Si la température extérieure sort de la plage de
températures ci-dessus, la capacité thermique chutera de
façon importante et il se peut que l’unité extérieure s’arrête
pour le contrôle de protection.
* DBT: Température sèche
* WBT: Température humide
Télécom-
mande
Sortie d’air
Sortie d’air
Entrée d’air
Entrée d’air
Entrée d’air
Entrée d’air

12
SYSTÈME DE CLIMATISATION MULTIPLE
DÉFINITION
Les systèmes de climatisation multiple permettent une économie d’espace en reliant plusieurs unités intérieures à une
seule unité extérieure.
CONDITION D’UTILISATION
CONDITION D’UTILISATION
Unité extérieure Multisplit
(CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG)
Température (°C) Unité
intérieure
Unité extérieure Unité extérieure
CU-2E15LBE, CU-2E18LBE,
CU-4E27CBPG CU-3E18LBE, CU-4E23LBE
*DBT *WBT *DBT *WBT *DBT *WBT
REFROIDIS-
SEMENT
Max. 32 23 43 26 46 26
Min. 16 11 16 11 -10 -
CHAUFFAGE
Max. 30 - 24 18 24 18
Min. 16 - -10 -11 -15 -16
* DBT: Température sèche
* WBT: Température humide
Pièce A
Pièce A
Salon
Salon
Unité extérieure
Unité extérieure
UNITÉ INTÉRIEURE
UNITÉ INTÉRIEURE
• Il est possible de faire fonctionner les unités intérieures individuellement ou simultanément. Le mode de
fonctionnement prioritaire est celui qu’utilise la première unité mise en route.
• Pendant le fonctionnement, le mode de chauffage et le mode de refroidissement ne peuvent pas être activés en
même temps sur différentes unités intérieures. Le voyant d’alimentation clignote pour indiquer que l’unité intérieure
attend un mode de fonctionnement différent.

FRANÇAIS
13
ATTENTION
•Coupez l’alimentation avant le nettoyage.
•Ne touchez pas l’ailette en aluminium, la partie tranchante peut
provoquer des blessures.
UNITÉ INTÉRIEURE
CLOSE OPEN CLOSE
CLOSE OPEN
CLOSE OPEN
OPENCLOSE
2
2
Tirez doucement la
Tirez doucement la
grille d’admission
grille d’admission
vers le bas.
vers le bas.
3
3
Retirez le filtre à air des
Retirez le filtre à air des
encoches et tirez-le vers
encoches et tirez-le vers
le bas.
le bas.
1
1
Poussez les taquets.
Poussez les taquets.
Retirez-le
Retirez-le
UNITÉ INTÉRIEURE
Frottez délicatement
l’appareil avec un
chiffon doux et sec.
FILTRE À AIR
• Il est recommandé de nettoyer les
filtres à air toutes les 6 semaines.
• Lavez/rincez les filtres avec
précaution avec de l’eau afin
d’éviter d’endommager leur
surface.
• Séchez complètement les filtres à
l’ombre, à distance du feu ou de la
lumière directe du soleil.
CONSIGNES POUR LE NETTOYAGE
CONSIGNES POUR LE NETTOYAGE
CONSEIL
CONSEIL
• N’utilisez pas de benzène, de diluant ou de poudre à récurer.
• Utilisez uniquement du savon ( pH7) ou un détergent
ménager neutre.
• N’utilisez pas de l’eau dont la température est supérieure à
40°C.
• Pour garantir une performance optimale de l’unité, un
nettoyage d’entretien doit être effectué à intervalles réguliers.
Veuillez consulter un revendeur agréé.

14
TÉLÉCOMMANDE
POWER (Jaune)
TIMER (Orange)
POWERFUL (Orange)
QUIET (Orange) AUTO
AIR SWING (Orange)
Panneau de commande
Récepteur
CANCEL
OFF
TIMER ON
TIMER
SPEED
FAN
AUTO
HEAT
DRY
COOL
OFF
TIMER
ON
123
OFF
CLOCK RESET
SET
TEMP
AIR SWING
OFF/ON
QUIET
AUTO
MANUAL
CHECK
5
5
2
6
8
Ecran de la
télécommande
9
3
7
1
4
Signal
Distance maximale: 8m
Filtre à air
Volets d’orientation du
flux d’air
Grille
d’admission
Touche auto OFF/ON (marche/arrêt automatique)
• Utilisée lorsque la télécommande est perdue ou en panne.
Étape Action Mode de
fonctionnement
1 Appuyez une fois sur la touche. Automatique
2Maintenez la touche enfoncée jusqu’à ce que vous entendiez
un bip, puis relâcher-la.
Refroidissement
puissant
3
Répétez l’étape 2. Maintenez
la touche enfoncée jusqu’à ce
que vous entendiez 2 bips, puis
relâcher-la.
Refroidissement
normal
4
Répétez l’étape 3. Maintenez
la touche enfoncée jusqu’à ce
que vous entendiez 3 bips, puis
relâchez-la.
Chauffage
puissant
Appuyez sur la touche pour mettre l’appareil hors tension.
Appuyez sur la touche de la télécommande
1POUR METTRE L’APPAREIL
SOUS/HORS TENSION
• Soyez attentif à l’indication OFF sur l’afficheur de la
télécommande afin d’éviter que l’unité ne démarre/ne
s’arrête de façon incorrecte.
2POUR RÉGLER LA TEMPÉRATURE
• Plage de sélection : 16°C ~ 30°C.
• Le fait de faire fonctionner l’appareil dans la plage de
température recommandée peut induire des économies
d’énergie.
MODE DE CHAUFFAGE : 20°C ~ 24°C.
MODE DE REFROIDISSEMENT : 26°C ~ 28°C.
MODE DÉSHUMIDIFICATION : Inférieure de 1°C à 2°C
par rapport à la température de la pièce.
3POUR SÉLECTIONNER UN MODE DE
FONCTIONNEMENT
MODE AUTO - Selon vos préférences
• Lors de la sélection du mode de fonctionnement, le voyant
d’alimentation clignote.
• L’unité choisit le mode d’opération toutes les 10 minutes
selon le réglage de la température ambiante
(pour le système Monosplit).
• L’unité choisit le mode d’opération toutes les 3 heures
selon le réglage de la température extérieure et ambiante
(pour le système Multisplit).
MODE DE CHAUFFAGE - Pour un air chaud
• La chauffe de l’unité prend un peu de temps. Le témoin
d’alimentation clignote lors de cette opération.
MODE DE REFROIDISSEMENT - Pour un air frais
• Utilisez des rideaux pour faire barrage à la lumière
du soleil et à la chaleur extérieure pour réduire la
consommation d’énergie en mode de refroidissement.
MODE DÉSHUMIDIFICATION - Pour déshumidifier l’atmosphère
• L’unité fonctionne en vitesse lente du ventilateur pour
fournir un refroidissement en douceur.

FRANÇAIS
15
REMARQUES
REMARQUES
Q
UIET
,
P
O
WERFUL
• Peut être activé dans tous les modes et annulé en
appuyant à nouveau sur la touche respective.
• Ne peut pas être sélectionné en même temps.
POUR RÉGLER L’HEURE
POUR RÉGLER L’HEURE
• Pour mettre l’appareil sous ou hors tension à une heure
prédéfinie.
ON
OFF
12
S
ET
Sélectionnez le
mode marche
(ON) ou arrêt
de la minuterie
(OFF).
Réglez l’heure. Confirmez.
• TPour annuler le mode marche (ON) ou arrêt de la
minuterie (OFF), appuyez sur
ON
ou sur
OFF
, puis sur
CANCEL
.
•
Lorsque le mode minuterie est activé, il se peut que
l’appareil démarre avant l’heure réelle définie de façon à
atteindre la température que vous avez choisie (environ
35 minutes avant).
• L’opération de minuterie se base sur le réglage
de l’horloge de la télécommande et se répète
quotidiennement une fois définie. Pour régler l’horloge,
veuillez consulter la Préparation de la télécommande
sur le couvercle arrière.
• Si la minuterie est annulée manuellement ou par une
panne de courant, vous pouvez restaurer le réglage
antérieur (une fois le courant rétabli) en appuyant sur
SET
.
4POUR SÉLECTIONNER LA VITESSE DU
VENTILATEUR (5 OPTIONS)
FAN
S
PEED
• Pour AUTO, la vitesse du ventilateur intérieur est
automatiquement ajustée en fonction du mode de
fonctionnement.
5POUR AJUSTER
L’ORIENTATION DU FLUX
D’AIR
CIRCULATION D’AIR - AUTO
• La claire-voie du flux d’air se soulève et se baisse
automatiquement.
• En mode de chauffage, l’air souffle horizontalement
pendant un moment, puis commence à souffler vers le
bas.
CIRCULATION D’AIR –MANUEL
• La direction du flux d’air peut être réglée à l’aide de la
télécommande.
• Ne réglez pas manuellement la claire-voie du flux d’air
vertical.
• L’air est réparti de manière égale par l’intermédiaire des 4
orifices d’évacuation.
6POUR ATTEINDRE
RAPIDEMENT LA
TEMPÉRATURE SOUHAITÉE
• Système Monosplit : cette opération s’arrête
automatiquement au bout de 20 minutes.
• Système Multisplit : appuyez à nouveau sur la touche ou
éteignez l’unité pour interrompre cette opération.
7POUR UN ENVIRONNEMENT
SILENCIEUX
• Cette opération réduit le bruit du flux d’air.
8Maintenez la touche enfoncée pendant environ 10
secondes pour que le réglage de la température
passe en °C ou en °F.
9Appuyez pour revenir aux réglages par défaut de la
télécommande.

16
DÉPANNAGE
Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.
Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.
PHÉNOMÈNE
PHÉNOMÈNE
CAUSE
CAUSE
De la vapeur se dégage de l’unité intérieure. ►• Il s’agit d’un effet de condensation dû au refroidissement.
Lors du fonctionnement, vous entendez un bruit d’eau qui
coule.
►• Fluide frigorigène à l’intérieur de l’appareil.
La pièce a une odeur étrange. ►• Il est possible qu’il s’agisse d’une odeur d’humidité
provenant du mur, du tapis, d’un meuble ou d’un
vêtement.
En mode de réglage automatique de la vitesse du
ventilateur, le ventilateur intérieur s’arrête de temps en
temps.
►• Ceci contribue à dissiper les odeurs ambiantes.
Le flux d’air continue même après l’arrêt de l’unité. ►• Extraction de la chaleur restante dans l’unité intérieure
(30 seconde maximum).
Le fonctionnement ralentit quelques minutes après avoir
remis en marche l’appareil.
►• Le ralentissement est une protection du compresseur de
l’appareil.
L’unité extérieure dégage de la vapeur ou de l’eau. ►• De l’eau se condense ou s’évapore dans les tuyaux.
Le témoin de la minuterie reste allumé. ►• Une fois qu’une minuterie est réglée, son fonctionnement
est quotidien.
Le voyant d’alimentation clignote pendant le mode
CHAUFFAGE sans fourniture d’air chaud (et le volet est
fermé).
►• L’unité est en mode dégivrage (et la fonction d’oscillation
de l’air (AIR SWING) est réglée sur AUTO).
En mode de chauffage, le ventilateur intérieur s’arrête de
temps en temps.
►• Pour éviter un effet de refroidissement indésirable.
Le voyant de mise sous tension clignote avant que l’unité
ne soit mise en route.
►• C’est une étape de préparation préliminaire à la mise en
route lorsque la minuterie de départ ON a été réglée.
Bruit de craquement pendant le fonctionnement. ►• Les fluctuations de température provoquent l’expansion/
la contraction de l’appareil.
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
PHÉNOMÈNE
PHÉNOMÈNE
VÉRIFICATION
VÉRIFICATION
La fonction chauffage/refroidissement ne fonctionne pas
efficacement.
►• Réglez la température correctement.
• Fermez toutes les portes et fenêtres.
• Nettoyez ou remplacez les filtres.
• Dégagez toute obstruction dans les ouvertures d’entrée
et de sortie d’air.
L’appareil fait du bruit lorsqu’il fonctionne. ►• Vérifiez que l’appareil est installé sans inclinaison.
• Fermez correctement le panneau avant.
La télécommande ne fonctionne pas.
(L’affichage est atténué ou le signal émis est faible.)
►• Insérez les piles correctement.
• Remplacez les piles faibles.
L’appareil ne fonctionne pas. ►• Vérifiez si le coupe-circuit est déclenché.
• Vérifiez si des minuteries ont été réglées.
L’appareil ne reçoit pas le signal de la télécommande. ►• Vérifiez que le récepteur n’est pas obstrué.
• Certaines lampes fluorescentes peuvent interférer avec
le signal de l’émetteur. Veuillez contacter le revendeur
autorisé.
Le voyant de la sonde de surveillance ou de la fonction
e-ion de l’unité intérieure clignote.
►• Arrêtez le fonctionnement Patrol ou e-ion et redémarrez.
Si le palpeur patrol ou l’indicateur e-ion clignotent
toujours, contactez le revendeur autorisé.

FRANÇAIS
17
L’appareil s’arrête et le voyant de minuterie clignote.
Utilisez la télécommande pour récupérer le code d’erreur.
CANCEL
TIMER
ON
123
OFF
CLOCK RESET
SET
CHECK
Appuyez sur cette
touche pendant au
moins 5 secondes.
1
3
Appuyez à nouveau
sur cette touche
lorsque la vérification
est terminée.
2Appuyez sur cette
touche jusqu’à ce
que vous entendiez
un bip, puis notez le
code d’erreur.
Remarque:
• Pour certaines erreurs, il
suffit de redémarrer l’unité
en fonctionnement limité
avec 4 bips au cours du
démarrage.
4Débranchez l’unité et indiquez le code d’erreur au revendeur autorisé.
PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS
DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:
• Bruits anormaux pendant la mise en service.
• Pénétration d’eau ou de corps étrangers à l’intérieur de la télécommande.
• Fuite d’eau de l’unité intérieure.
• Désactivation fréquente du disjoncteur.
• Le cordon d’alimentation est inhabituellement chaud.
• Les interrupteurs ou les boutons ne fonctionnent pas correctement.
INSPECTION ANNUELLE APRÈS UNE PÉRIODE PROLONGÉE D’INUTILISATION
• Vérifiez que les piles de la télécommande sont en bon état.
• Assurez-vous de l’absence d’obstruction des orifices d’entrée et de sortie d’air.
• Utilisez le bouton automatique d’arrêt et de marche OFF/ON pour choisir l’opération de refroidissement/
réchauffement, après 15 minutes d’opération, il est normal d’avoir la différence suivante de température entre la prise
d’air et la sortie de bouches d’aération:
Refroidissement: ≥8°C Chauffage: ≥14°C
PRÉPARATION EN CAS D’INUTILISATION PROLONGÉE
• Une autre solution consiste à activer le mode Chauffage pendant 2 à 3 heures pour éliminer en profondeur l’humidité
restée dans les pièces internes afin d’éviter la formation de moisissures.
• Déconnectez la source d’alimentation.
• Retirez les piles de la télécommande.

18
PRECAUCIONES DE SEGURIDAD
Para evitar lesiones personales, lesiones a terceros, o daños materiales,
cumpla lo siguiente.
El uso incorrecto por no seguir las instrucciones puede causar daños o
averías; su gravedad se clasifica con las indicaciones siguientes:
ADVERTENCIA
ADVERTENCIA
Esta indicación advierte del posible peligro
de muerte o de daños graves.
PRECAUCIÓN
PRECAUCIÓN
Esta indicación advierte de los posibles
daños o desperfectos materiales.
Las instrucciones que deben seguirse están clasificadas mediante los
siguientes símbolos:
Este símbolo denota una acción que
está PROHIBIDA.
Estos símbolos denotan acciones que
son OBLIGATORIAS.
ADVERTENCIA
ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
UNIDAD INTERIOR Y UNIDAD EXTERIOR
Este aparato no debe ser utilizado por personas (incluyendo
niños) con discapacidades mentales, sensoriales o físicas,
o falta de experiencia y conocimiento, a menos que hayan
recibido formación o supervisión en relación al uso del
aparato por una persona responsable por su seguridad. Los
niños deberían estar supervisados para asegurar que no
juegan con el aparato.
Consulte a un distribuidor autorizado o especialista para
reparar, instalar, retirar y reinstalar la unidad. Una instalación
y uso incorrectos provocarán fugas, descargas eléctricas o
incendios.
No instale la unidad en ambientes potencialmente explosivos
o inflamables. En caso contrario, podría provocar accidentes
de incendios.
No introduzca los dedos u otros objetos en la unidad
exterior o interior del aire acondicionado, ya que las
partes rotatorias podrían provocarle lesiones.
No toque la unidad exterior durante un relámpago, ya que
podría causar una descarga eléctrica.
MANDO A DISTANCIA
No permita que bebés y niños pequeños jueguen con el
mando a distancia para evitar que ingieran accidentalmente
las pilas.
Muchas gracias por elegir una
unidad de aire acondicionado
Panasonic
CONTENIDO
CONTENIDO
PRECAUCIONES DE
SEGURIDAD
18~19
SISTEMA DE AIRE
ACONDICIONADO MÚLTIPLE
20
UNIDAD INTERIOR
21
MANDO A DISTANCIA
22~23
LOCALIZACIÓN DE AVERÍAS
24~25
INFORMACIÓN
42~43
GUÍA RÁPIDA
CUBIERTA TRASERA
NOTA
NOTA
Las ilustraciones de este manual
sirven únicamente para describir las
explicaciones y pueden no coincidir
exactamente con las del aparato
suministrado. Están sujetas a cambios
sin previo aviso con el fin de mejorar el
producto.

ESPAÑOL
19
ADVERTENCIA
ADVERTENCIA
FUENTE DE ENERGÍA
No utilice un cable modificado,
unido con otro, un cable
de extensión o un cable
no especificado para evitar
sobrecalentamiento e incendios.
No comparta la misma salida eléctrica con otros
equipos para evitar el calentamiento e incendios.
No lo use con las manos mojadas para evitar
descargas eléctricas.
Para evitar riesgos, si el cable de alimentación
está dañado y es necesario cambiarlo, deberá
hacerlo el fabricante, un representante del
servicio técnico o una persona cualificada.
Se recomienda altamente instalarlo con un
disyuntor de fuga a tierra (ELCB) o un dispositivo
residual actual (RCD) para evitar descargas
eléctricas o incendios.
Este equipo deberá conectarse a tierra para
evitar descargas eléctricas o incendios.
En caso de emergencia o condiciones anormales
(olor a quemado, etc.), corte la alimentación de
energía y consulte al distribuidor autorizado.
Evite descargas eléctricas desconectando la
alimentación eléctrica cuando:
- Antes de limpiarlo o repararlo.
- Largo periodo en desuso.
- Tormentas eléctricas especialmente violentas.
PRECAUCIÓN
PRECAUCIÓN
UNIDAD INTERIOR Y UNIDAD EXTERIOR
UNIDAD INTERIOR Y UNIDAD EXTERIOR
No limpie la unidad interior con agua, benceno,
disolvente o limpiador en polvo.
No utilice la unidad para otros fines, como la
conservación de alimentos.
No utilice ningún equipo combustible delante de
la salida de aire pare evitar que se propague un
incendio
.
No se exponga directamente al aire frío durante
un periodo prolongado de tiempo.
No se siente o pare sobre la unidad,
se podría caer accidentalmente.
No tocar las partes de aluminio
angulosas, pueden causar daños.
No encienda la unidad cuando encere el
suelo. Después de encerar, airee la habitación
correctamente antes de usar la unidad.
No instale la unidad en áreas aceitosas y llenas
de humo.
Asegúrese de que el tubo de drenaje esté
conectado correctamente. Si no es así, se
podrían producir fugas.
Ventile la habitación con regularidad.
Después de un largo periodo de uso, asegúrese
de que la ranura de instalación no se encuentre
deteriorada, para evitar que la unidad se caiga.
MANDO A DISTANCIA
No utilice pilas recargables (Ni-Cd).
Podría dañar el control remoto.
Extraiga las pilas si no va a utilizar la unidad
durante un periodo prolongado de tiempo.
Para que el mando a distancia funcione bien, es
necesario insertar las pilas según la polaridad
indicada.
Entrada de aire
Entrada de aire
Salida de aire
Salida de aire
Fuente de
energía
Unidad
Exterior
CONDICIONES DE FUNCIONAMIENTO
CONDICIONES DE FUNCIONAMIENTO
Utilice este aparato de aire acondicionado dentro del
siguiente intervalo de temperaturas
CU-E10HBEA
Temperature (°C) Interior Exterior
*DBT *WBT *DBT *WBT
ENFRIAMIENTO
Máxima 32 23 43 26
Mínima 16 11 -10 -
CALENTAMIENTO
Máxima 30 - 24 18
Mínima 16 - -10 -
NOTICE:
• Esta unidad puede funcionar como dispositivo enfriador
con temperaturas exteriores de -10°C en habitaciones
no habitadas, por ejemplo una sala de ordenadores, con
una temperatura ambiente de 16°C o superior y con una
humedad máxima del 80%. Cuando la temperatura exterior
alcance los -10°C, el compresor se detendrá y reanudará
la operación cuando la temperatura supere los -10°C.
• Cuando la temperatura exterior esté fuera del intervalo
de temperatura superior, la capacidad de calentamiento
disminuirá significativamente y la unidad exterior podría
pararse para controlar la protección.
* DBT: Temperatura en seco
* WBT: Temperatura en húmedo
Mando a
Distancia
Entrada de aire
Entrada de aire
Entrada de aire
Entrada de aire
Salida de aire
Salida de aire

20
SISTEMA DE AIRE ACONDICIONADO MÚLTIPLE
DEFINICIÓN
Los sistemas de aire acondicionado múltiple ahorran espacio permitiéndole conectar varias unidades interiores a una
sola unidad exterior.
CONDICIONES DE FUNCIONAMIENTO
CONDICIONES DE FUNCIONAMIENTO
Unidad dividida exterior múltiple
(CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG)
Temperatura (°C) Interior Exterior Exterior
CU-2E15LBE, CU-2E18LBE,
CU-4E27CBPG CU-3E18LBE, CU-4E23LBE
*DBT *WBT *DBT *WBT *DBT *WBT
ENFRIAMIENTO
Máx. 32 23 43 26 46 26
Mín. 16 11 16 11 -10 -
CALENTAMIENTO
Máx. 30 - 24 18 24 18
Mín. 16 - -10 -11 -15 -16
* DBT: Temperatura en seco
* WBT: Temperatura en húmedo
Sala de estar
Sala de estar
Unidad exterior
Unidad exterior
Habitación A
Habitación A
UNIDAD INTERIOR
UNIDAD INTERIOR
• Es posible manejar las unidades interiores individualmente o simultáneamente. La prioridad de modo de
funcionamiento se le da a la unidad que se conectó primero.
• Durante el funcionamiento, los modos de calefacción y refrigeración no podrán ser activados al mismo tiempo
para diferentes unidades interiores. El indicador de encendido parpadea para indicar que la unidad interior está
preparada para un modo de funcionamiento diferente.
