2
SAFETY PRECAUTIONSSAFETY PRECAUTIONS
To prevent personal injury, injury to others, or property damage, please
comply the following.
Incorrect operation due to failure to follow instructions may cause harm or
damage, the seriousness of which is classified as below:
WARNING
WARNING
This sign warns of death or serious injury.
CAUTION
CAUTION
This sign warns of injury or damage to property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
This symbol denotes an action that is
COMPULSORY.
Thank you for purchasing
Panasonic Air Conditioner
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
INFORMATION
4
MULTI AIR CONDITIONER
FUNCTION
5
PRODUCT OVERVIEW &
OPERATIONS
(WIRELESS REMOTE
CONTROL)
6~7
PRODUCT OVERVIEW &
OPERATIONS
(WIRED REMOTE
CONTROL)
8~10
CARE & CLEANING
11
TROUBLESHOOTING
12~13
QUICK GUIDE
BACK COVER
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.
WARNING
WARNING
INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities,
or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance
by a person responsible for their safety. Children should be
supervised to ensure that they do not play with the appliance.
Please consult authorized dealer or specialist to repair, install,
remove and reinstall the unit. Improper installation and handling
will cause leakage, electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire accident.
Do not insert your fingers or other objects into the
air conditioner indoor or outdoor unit, rotating parts
may cause injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
REMOTE CONTROL
Do not allow infants and small children to play with the remote
control to prevent them from accidentally swallowing the
batteries.
F567211.indb 2F567211.indb 2 11/30/2009 9:54:39 AM11/30/2009 9:54:39 AM

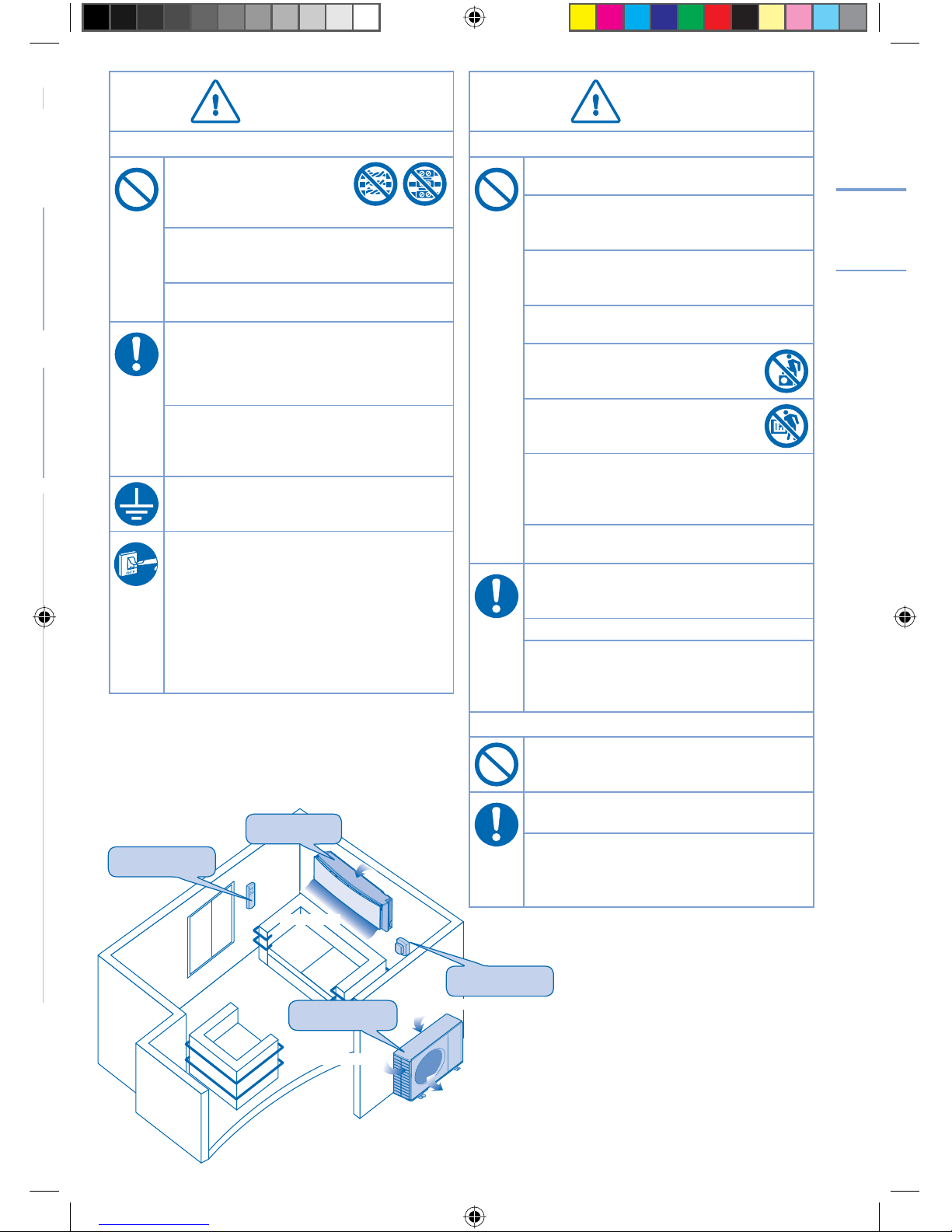

3
ENGLISH

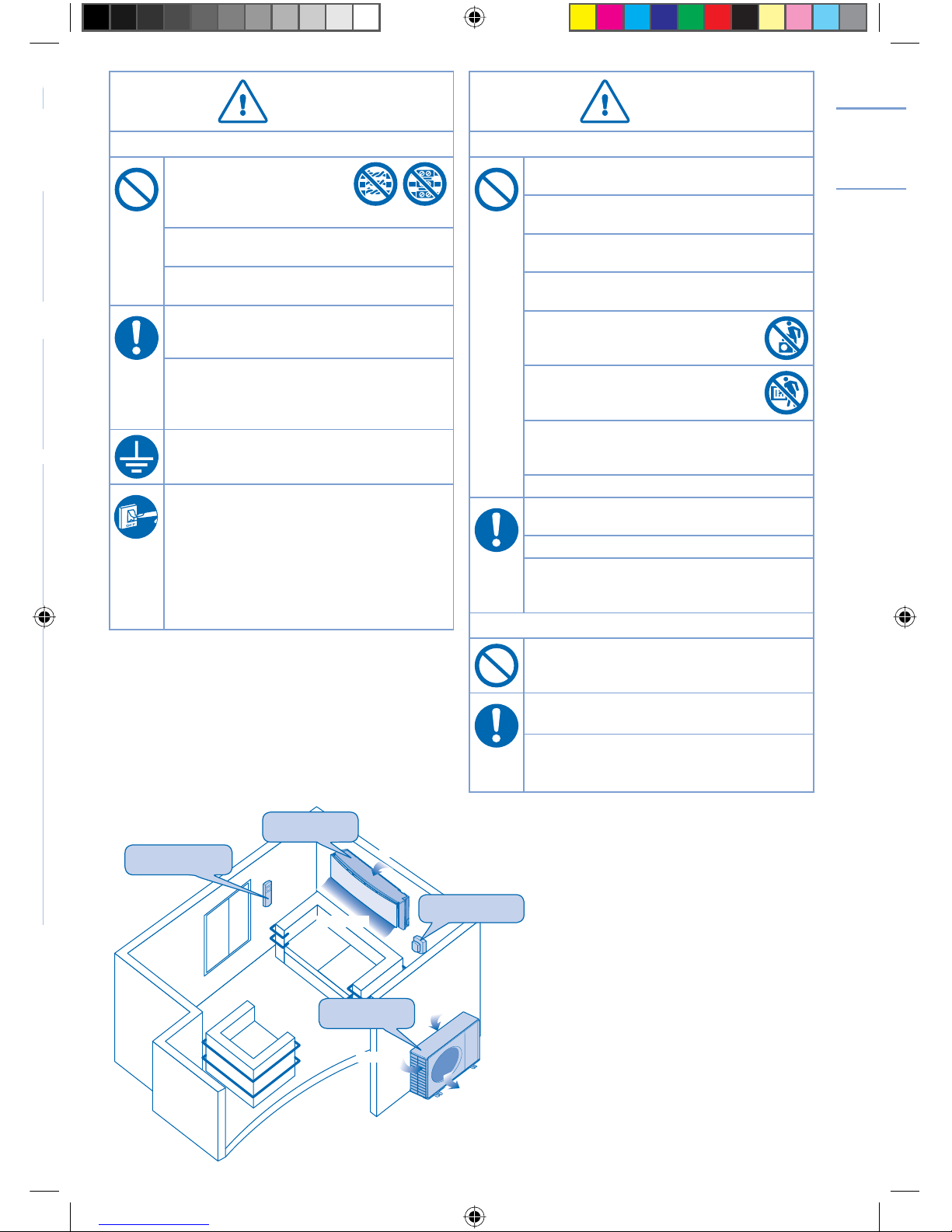

WARNING
CAUTION
WARNING
CAUTION
CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water, benzene,
thinner or scouring powder.
Do not use for other purpose such as
preservation of food.
Do not use any combustible equipment in front of
the airflow outlet to avoid propagate fire.
Do not expose directly to cold air for a long
period.
Do not sit or step on the unit, you may
fall down accidentally.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Do not switch ON the indoor when waxing the
floor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit falls down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
Remove the batteries if the unit is not going to be
used for a long period of time.
New batteries of the same type must be inserted
following the polarity stated to prevent
malfunction of the remote control.
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheat and fire.
Do not share the same power outlet with other
equipment to prevent overheat and fire.
Do not operate with wet hands to prevent electric
shock.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
Strongly recommended to be installed with Earth
Leakage Circuit Breaker (ELCB) or Residual
Current Device (RCD) to prevent electric shock
or fire.
This equipment must be earthed to prevent
electrical shock or fire.
In case of emergency or abnormal conditions
(burnt smell, etc), turn off the power supply, and
please consult authorized dealer.
Prevent electric shock by switch off the power
supply when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
Power Supply
Air inlet
Air inlet
Air Outlet
Air Outlet
Air Outlet
Air Outlet
Air inlet
Air inlet
Air inlet
Air inlet
Indoor Unit
Remote Control
Outdoor Unit
F567211.indb 3F567211.indb 3 11/30/2009 9:54:39 AM11/30/2009 9:54:39 AM

4
INFORMATIONINFORMATION
OPERATION CONDITION
OPERATION CONDITION
Use this air conditioner under the following temperature range
Temperature (°C) Indoor Outdoor
COOLING Maximum 32 43
Minimum 21 -5
HEATING Maximum 27 24
Minimum 16 -15
NOTICE: • This unit is still able to operate as a cooler with outdoor temperature as low as -5°C in a non-living room, such
as a computer room, with a room temperature of 21°C or above, and room humidity up to 80%.
Information for Users on Collection and Disposal of Old Equipment and used Batteries
These symbols on the products, packaging, and/or accompanying documents mean that used electrical and
electronic products and batteries should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used batteries, please take them to
applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and
2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable resources and prevent
any potential negative effects on human health and the environment which could otherwise arise from
inappropriate waste handling.
For more information about collection and recycling of old products and batteries, please contact your local
municipality, your waste disposal service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further
information.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact your
local authorities or dealer and ask for the correct method of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement
set by the Directive for the chemical involved.
Pb
F567211.indb 4F567211.indb 4 11/30/2009 9:54:40 AM11/30/2009 9:54:40 AM

5
ENGLISH
MULTI AIR CONDITIONER FUNCTIONMULTI AIR CONDITIONER FUNCTION
DEFINITION
Multi air conditioner system has one outdoor unit connected to multiple indoor units.
Outdoor Unit
Outdoor Unit
Room B
Room B
Room A
Room A
Room C
Room C
• It is possible to operate the indoor units individually or simultaneously.
• The operation mode priority is given to the first unit that turned on.
• During operation, heating and cooling mode could not be activated at the same time for different indoor unit.
• The power indicator blinks to indicate the indoor unit is standing by for different operation mode.
INDOOR UNIT
INDOOR UNIT
01_F567211-OYYF0909-00_EN.indd 501_F567211-OYYF0909-00_EN.indd 5 12/2/2009 9:00:09 AM12/2/2009 9:00:09 AM

6
Remote Control Preparation
1Press and pull out 4Set time
2Insert AAA or R03 batteries
(can be used ~ 1 year) 5Confirm
3Press CLOCK 6Close the cover
Auto OFF/ON button
• To operate the unit if the wireless remote
control is misplaced or malfunctioning.
Action Mode
Press once. Auto
Press and hold until you hear 1
beep, then release. Cooling
1.Press and hold until you hear 2
beeps then release.
2.Press the
SET
button for 5 seconds.
Heating
Press the button to turn off.

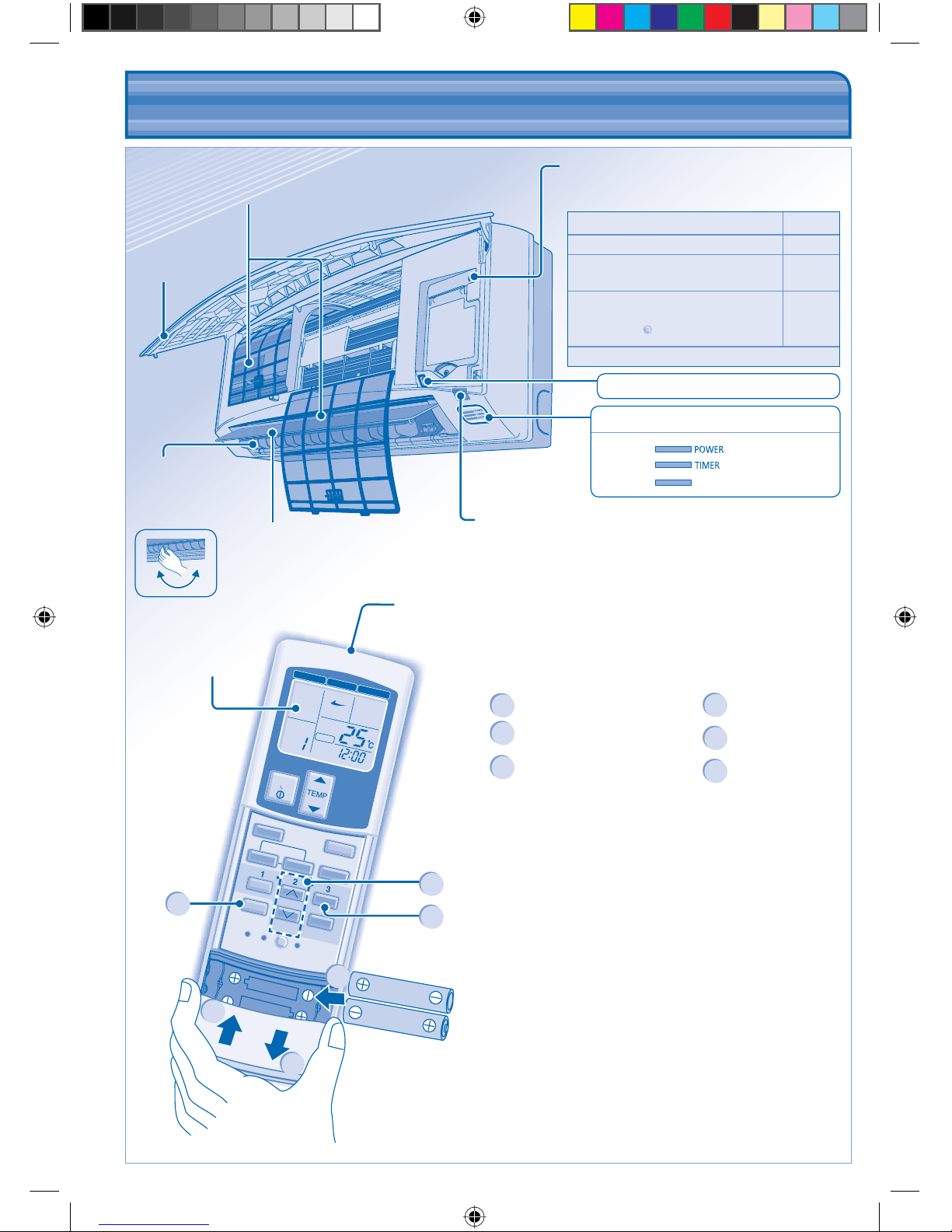

PRODUCT OVERVIEW & OPERATIONS
(WIRELESS REMOTE CONTROL)
PRODUCT OVERVIEW & OPERATIONS
(WIRELESS REMOTE CONTROL)
ADDRESS
AUTOAUTO
TIMER
ON
MODE
MODE
AIR SWING
FAN SPEED
OFF/ON
SET AC RESETRC RESET ADDRESS
AIR SWING
TIMER
SET
CANCEL
SELECT
CLOCK
FAN SPEED
FILTER RESET
MANUAL
MODE
AUTO
Remote control
display
5
4
3
1
2
6
Transmitter
Maximum distances: 8m
CZ-RWS1 (Heat-pump model)
CZ-RWC1 (Cooling model)
Front panel
Receiver
Horizontal airflow
direction louver
• Manually
adjustable. Vertical airflow
direction louver
• Do not adjust
by hand.
Air Filters
INDICATOR
(Green)
(Orange)
(Red)
FILTER
Error Code Display (For servicing use only)
01_F567211-OYYF0909-00_EN.indd 601_F567211-OYYF0909-00_EN.indd 6 12/9/2009 2:42:01 PM12/9/2009 2:42:01 PM

7
ENGLISH
TO SET DAILY TIMER
TO SET DAILY TIMER
• To turn ON or OFF the unit at a preset time.
SELECT
TIMER
SET
Select ON or
OFF timer. Set the time. Confirm.
• To cancel ON or OFF timer, press
CANCEL
.
• When ON timer is set, the unit may start early before
the actual set time in order to achieve the desired
temperature on time.
• Timer operation is based on the clock set in the remote
control and repeats daily once set. For clock setting,
please refer to Remote Control preparation.
• The timer closest to the current time will be activated
first.
• If timer is cancelled manually, you can restore the
previous setting by pressing SET .
• If the main power is switched off for an hour or more,
the clock and timer will need to be set again.
ADDRESS
• To avoid unintentional operation, you can
assign a different address to each indoor
unit.
• Press repeatedly to select your desired
address setting.
Address 1 Address 2Group Address 3
• By default, ADDRESS 1 is selected. You
do not need to change this setting for
normal operation.
• If the address is set to GROUP, more
than one indoor unit can be operated at
the same time.
RC RESET
Press to restore the remote control’s default
setting.
SET
AC RESET
Not used in normal operations.
HINT
HINT
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
OPTIONAL SETTINGS
OPTIONAL SETTINGS
FAN SPEED
TO SELECT FAN SPEED (3 OPTIONS)
LOW MEDIUMAUTO HIGH
• For AUTO, the indoor fan speed is automatically
adjusted according to the operation mode.
• If the operation mode is set to Fan, the fan speed will
be fixed at MEDIUM regardless of the temperature
setting.
AIR SWING
MANUAL
AUTO
TO ADJUST AIRFLOW
DIRECTION
• Keeps the room ventilated.
• The air is discharge evenly through 4 output vents.
AUTO
AUTO 1 AUTO 2 AUTO 3
• There are 3 options for auto vertical airflow direction
but with same swing angles.
• The vertical airflow louver swings up and down
automatically.
• Do not adjust the vertical airflow direction louvers by
hand.
MANUAL
• There are 4 options for manual vertical airflow
direction.
• The airflow direction can be adjusted as desired by
using remote control.
OFF/ON
TO TURN ON OR OFF THE
UNIT POWE
R
TO SET TEMPERATURE
• Selection range: 16°C ~ 31°C.
MODE TO SELECT OPERATION MODE
AUTO mode - For your convenience
• Unit selects operation mode according to temperature
setting, outdoor and room temperature.
HEAT mode - To enjoy warm air
• Unit takes a while to warm up.
FAN mode - To enables air circulation in the room
COOL mode - To enjoy cool air
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
• During soft dry operation, the indoor fan operates at a
low fan speed.
• The louvers movement might not align with the remote
control display.
F567211.indb 7F567211.indb 7 11/30/2009 9:54:41 AM11/30/2009 9:54:41 AM

CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET
TEMP/
A/C No.
UP
DOWN
MODE
SELECT
SET
CANCEL
OFF /ON
TIMER/CLOCK
AIR SWING
ECONOMY
AUTO
AUTO
AUTO 123
FAN SPEED
AIR SWING
MON TUE WED THU FRI SAT SUN
ON
UP
DOWN
FAN
SPEED
AUTO
MODE
MANUAL
CZ-RT1
8
Remote Control Preparation
1Press
S
ELECT
2Press to set day
3Confirm
4Repeat steps 2 and 3 to set the
current time.
• For normal operation, the
ODOUR WASH
,
ECONOMY
,
VENTILATION
and
TEST RUN
buttons are not in use.
3
1
2

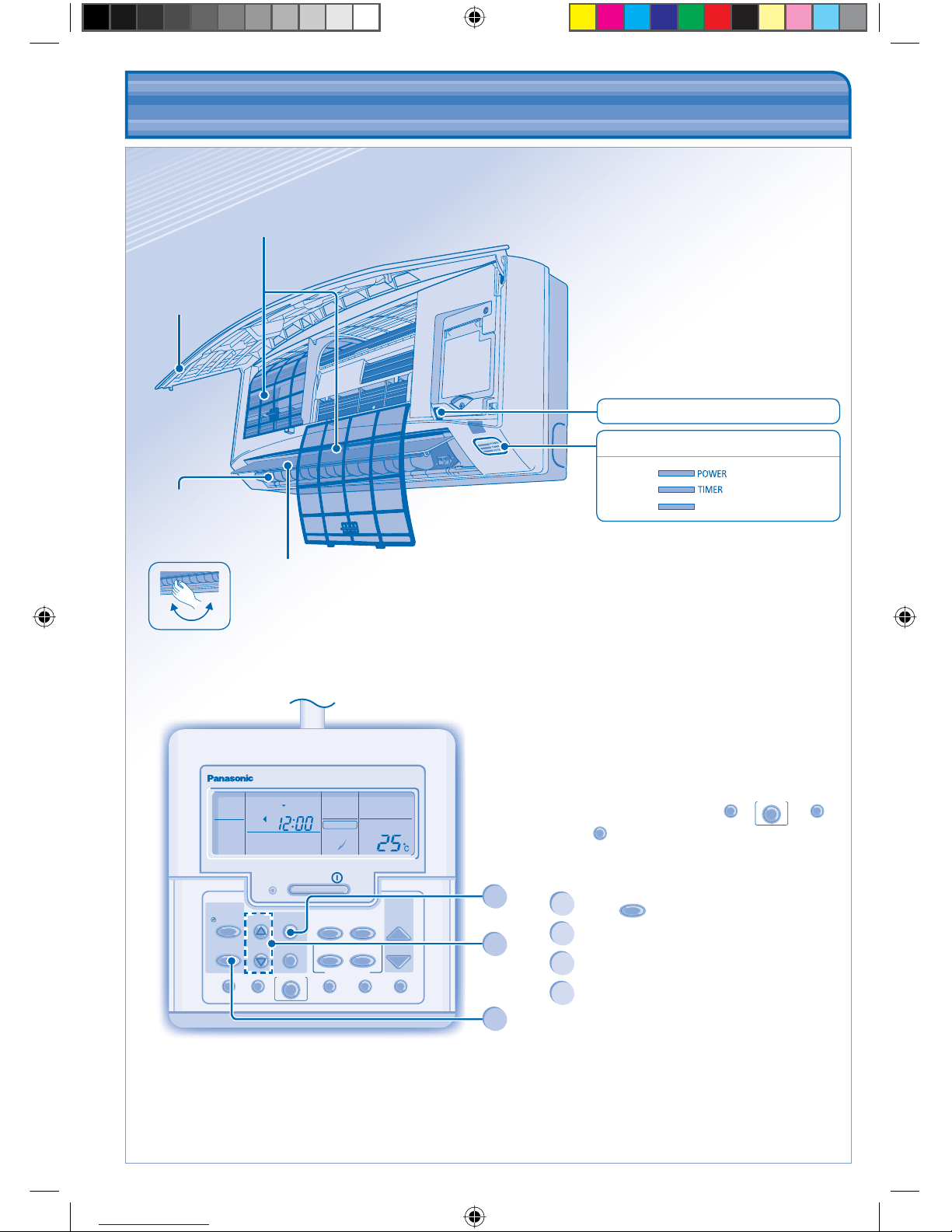

PRODUCT OVERVIEW & OPERATIONS
(WIRED REMOTE CONTROL)
PRODUCT OVERVIEW & OPERATIONS
(WIRED REMOTE CONTROL)
CZ-RT1
Front panel
Horizontal airflow
direction louver
• Manually
adjustable.
Vertical airflow
direction louver
• Do not adjust
by hand.
Air Filters
INDICATOR
(Green)
(Orange)
(Red)
FILTER
Error Code Display (For servicing use only)
01_F567211-OYYF0909-00_EN.indd 801_F567211-OYYF0909-00_EN.indd 8 12/9/2009 2:41:41 PM12/9/2009 2:41:41 PM

9
ENGLISH
TO SET DAILY TIMER
TO SET DAILY TIMER
• To turn ON or OFF the unit at a preset time.
12
MODE SELECT
Enter daily timer mode. Select ON or OFF timer.
34
UP
DOWN
SET
Set the time. Confirm.
• To cancel ON or OFF timer, press
CANCEL
.
• When ON timer is set, the unit may start early before
the actual set time in order to achieve the desired
temperature on time.
• Timer operation is based on the clock set in the remote
control and repeats daily once set. For clock setting,
please refer to Remote Control preparation.
• The timer closest to the current time will be activated
first.
• If timer is cancelled manually, you can restore the
previous setting by pressing
SET
.
• If the main power is switched off for an hour or more,
the clock and timer will need to be set again.
FAN
SPEED
TO SELECT FAN SPEED (3 OPTIONS)
LO MEDAUTO HI
• For AUTO, the indoor fan speed is automatically
adjusted according to the operation mode.
• If the operation mode is set to Fan, the fan speed will
be fixed at MED regardless of the temperature setting.
AIR SWING
AUTO MANUAL
TO ADJUST AIRFLOW
DIRECTION
• Keeps the room ventilated.
• The air is discharge evenly through 4 output vents.
AUTO
• The vertical airflow louver swings up and down
automatically.
• Do not adjust the vertical airflow direction louvers by
hand.
MANUAL
• There are 4 options for manual vertical airflow
direction.
• The airflow direction can be adjusted as desired by
using remote control.
HINT
HINT
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
OFF /ON
TO TURN ON OR OFF THE UNIT
UP
DOWN
TO SET TEMPERATURE
• Selection range: 16°C ~ 31°C.
MODE
TO SELECT OPERATION MODE
AUTO mode - For your convenience
• Unit selects operation mode according to temperature
setting, outdoor and room temperature.
HEAT mode - To enjoy warm air
• Unit takes a while to warm up.
FAN mode - To enables air circulation in the room
COOL mode - To enjoy cool air
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
• During soft dry operation, the indoor fan operates at a
low fan speed.
• The louvers movement might not align with the remote
control display.
F567211.indb 9F567211.indb 9 11/30/2009 9:54:43 AM11/30/2009 9:54:43 AM

• Weekly timer is only applicable for wired remote
control, press
MODE
for 3 seconds to select daily
timer or weekly timer.
• Daily timer and weekly timer could not be set at the
same time.
• Promotes energy saving by allowing you to set up to
6 timers in any given day.
• Same timer program cannot be set on the same day.
Check Timer
Modify Or Add Timer
• Perform check timer operation to select the day.
Repeat steps 4 to 8 to modify existing timer program,
or add any new timer program.
Cancel Timer
• Perform the step below to cancel the timer program
for a particular day.
10
ON
OFF
TIMER
1
MON TUE WED THU FRI SAT SUN
23456
4. Press to cancel the
timer set.
Will light up if Timer
operation is selected
6 different programs can
be set in a day (1 ~ 6)
Time to be
selected (Interval
10 minutes)
ON-Timer. To automatically switch “ON” the unit.
OFF-Timer. To automatically
switch “OFF” the unit.
Day to be selected
Indicate the
selected day
CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET
TEMP/
A/C No.
UP
DOWN
MODE
SELECT
SET
CANCEL
OFF /ON
TIMER/CLOCK
AIR SWING
ECONOMY
AUTO
AUTO
AUTO 1 23
FAN SPEED
AIR SWING
MON TUE WED THU FRI SAT SUN
ON
UP
DOWN
FAN
SPEED
AUTO
MODE
MANUAL
CZ-RT1
CHECK ODOUR WASH VE
MODE
SELECT
SET
CANCEL
OFF /O
TIMER/CLOCK
ECONOMY
UP
DOWN
CZ-RT1
MODE
SELECT
SET
CANCEL
TIMER/CLOCK
ECONOMY
UP
DOWN
MODE
SELECT
SET
CANCEL
TIMER/CLOCK
ECONOMY
UP
DOWN

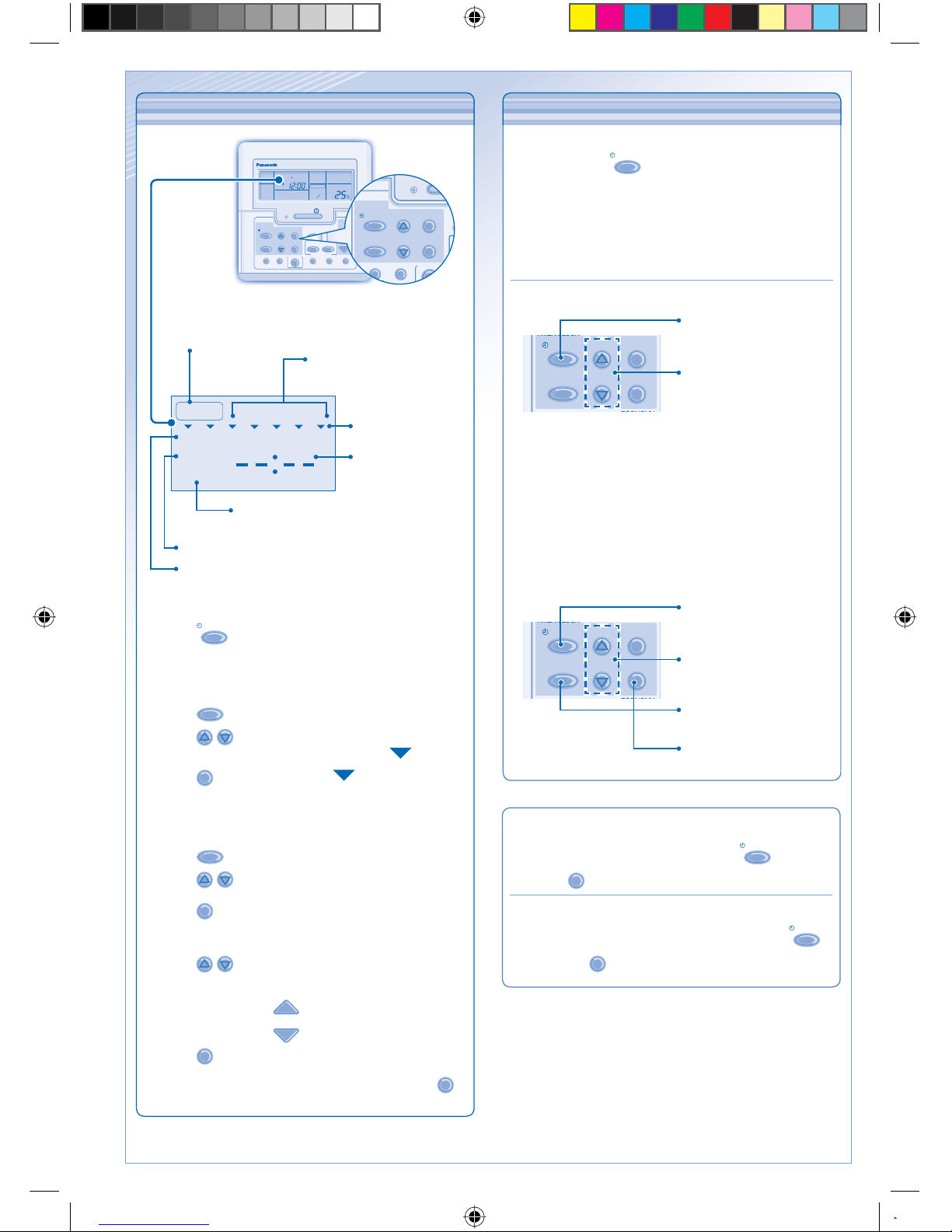

TO SET WEEKLY TIMER
TO SET WEEKLY TIMER
Change Display
1. Press
MODE
for 3 seconds to change the display to
weekly timer.
Select days to run timer
2. Press
SELECT
to enter day setting.
3. Press to select your desired day.
The selected day will be highlighted with .
Press
SET
to deselect or select mark.
Repeat this step includes other day.
Select ON/OFF Timer
4. Press
SELECT
to enter Timer 1.
5. Press to choose ON or OFF.
6. Press
SET
to confirm the selection.
Select Timer
7. Press to select your desired time.
If you want to set together with your desired
temperature, press
UP
DOWN
to select the temperature.
8. Press
SET
to confirm the setting.
• Repeat steps 5 to 8 to set Timer 2 to 6, or press
CANCEL
to cancel the related timers.
Disable Weekly Timer
• To disable weekly timer setting, press
MODE
, then
press
CANCEL
.
Enable Weekly Timer
• To enable previous weekly timer setting, press
MODE
,
then press
SET
.
OPERATION DETAILS
OPERATION DETAILS
1. Enter timer mode.
2. Select the day.
3. The display will show the program for each of the
selected day.
1. Enter timer mode.
2. Select the day.
3. Press to enter day
setting.
F567211.indb 10F567211.indb 10 11/30/2009 9:54:43 AM11/30/2009 9:54:43 AM

11
Air Filter Maintenance
Cleaning is needed when: • lt is recommended to clean the air filter every 6
weeks.
• After the air filter is cleaned, press
FILTER RESET
/
FILTER RESET
to
reset.
• Do not operate without an air filter.
• Wash/rinse the air filter gently with water to avoid
damage to the air filter surface.
• Do not dry the part with a hair dryer or a stove.
• Replace any damaged air filter.
“FILTER RESET” appears on
the remote control display.
(For wired remote control)
“FILTER” lights up on the
indicator display.
(For wireless remote control)
ENGLISH

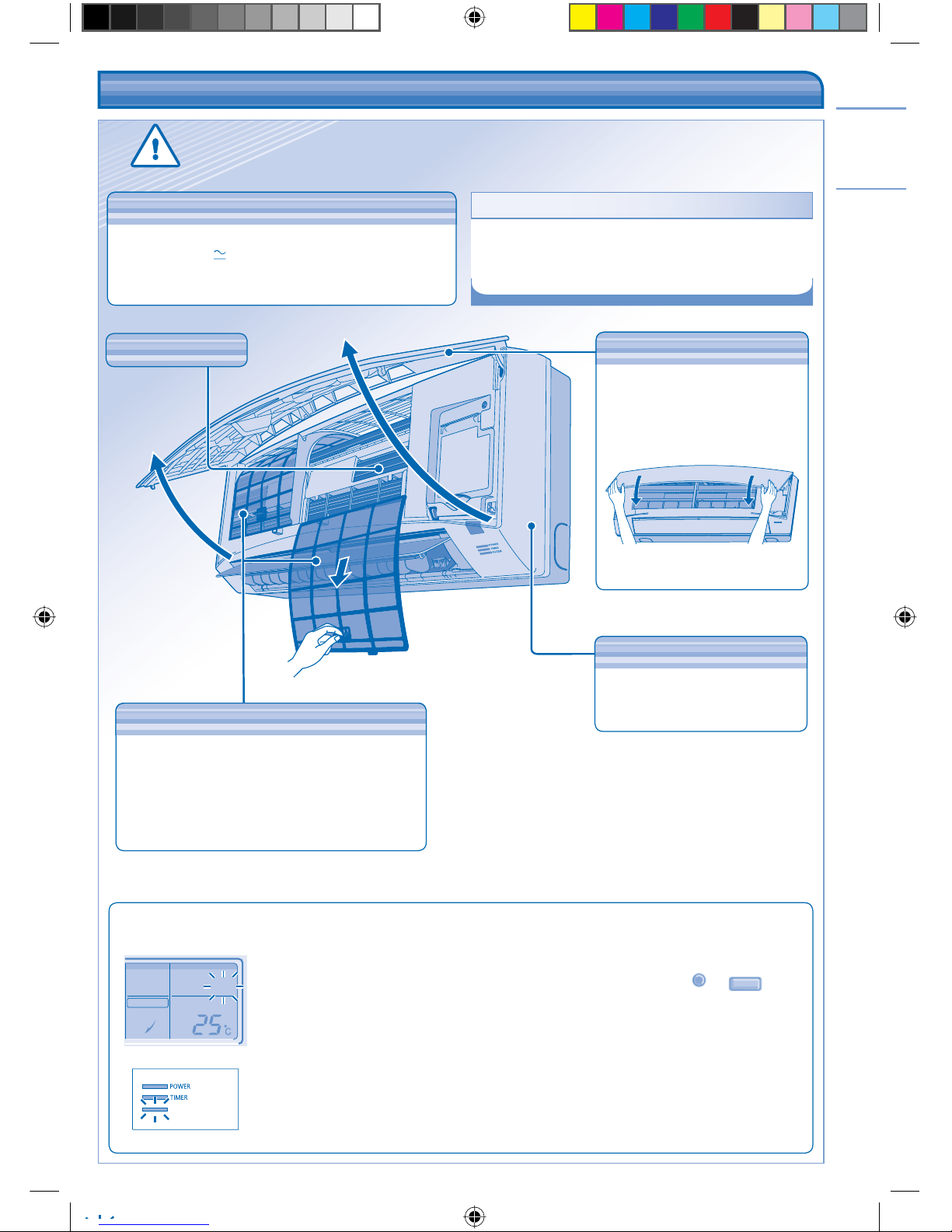

CARE & CLEANINGCARE & CLEANING
•Switch off the power supply before cleaning.
•Do not touch the aluminium fin, sharp parts may cause injury.
WASHING INSTRUCTIONS
WASHING INSTRUCTIONS
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
HINTS
HINTS
• Clean the filter regularly for best performance and to
reduce power consumption.
• Please consult your nearest dealer for seasonal
inspection.
AUTO FAN
COOL DRY
FILTER
RESET
AUTO
AUTO 123
FAN SPEED
AIR SWING
(Green)
(Orange)
(Orange)
FILTER
CAUTION
Remove
Remove
ALUMINIUM FIN
ALUMINIUM FIN
FRONT PANEL
FRONT PANEL
Remove Front Panel
• Raise and pull to remove the
front panel.
• Wash gently and dry.
Close Front Panel
• Press down both ends of the
front panel to close it securely.
Wipe the unit gently with a soft,
dry cloth.
INDOOR UNIT
INDOOR UNIT
AIR FILTERS
AIR FILTERS
• Air filters cleaning is needed every two weeks.
• Wash/rinse the filters gently with water to avoid
damage to the filter surface.
• Dry the filters thoroughly under the shade, away
from fire or direct sunlight.
• Replace any damage filter.
F567211.indb 11F567211.indb 11 11/30/2009 9:54:45 AM11/30/2009 9:54:45 AM

12
TROUBLESHOOTINGTROUBLESHOOTING
Symptom
Symptom
Cause
Cause
Mist emerges from indoor unit. • Condensation effect due to cooling process.
Water flowing sound during operation. • Refrigerant flow inside the unit.
The room has a peculiar odour. • This may due to damp smell emitted by the wall, carpet, furniture or
clothing.
Indoor fan stops occasionally during automatic
fan speed setting. • This helps to remove the surrounding odours.
Operation is delayed a few minutes after
restart. • The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes.
Timer indicator is always on. • The timer setting repeats daily once set.
Indoor fan stops occasionally during heating
operation. • To avoid unintended cooling effect.
Cracking sound can be heard during
operation. • Changes of temperature cause the expansion/contraction of the unit.
Unit switch to FAN operation and air become
humid. • This happens when the room temperature reaches the set temperature, operation switches to FAN mode and the humidity increase.
Outdoor unit emits noise during heating
operation. • This is due to changes inflow of refrigerant gas when operation stops and starts.
Operation does not stop immediately after
pressed the OFF/ON button. • Discharging heat is in process. Operation will stops automatically after approximately 60 seconds.
Operation stops occasionally. (“DEFROST”
appears on the remote control display) • The unit is in defrosting mode, and the melted frost is drained from the outdoor unit.
Airflow does not start immediately after
operation is started. (“PRE HEAT” appears on
the remote control display)
• The unit is warming up to provide warm air.
Operation starts after power resumes. • Auto restart is in function and operates under previous setting.
During dry mode, cold air blow out.
• The unit is running cooling operation with low fan speed to dehumidify the room.
Fan speed change occasionally during heating
mode.
• The room temperature has reached the remote control setting. When the
room temperature drops again, the fan speed will resume to the remote
control settings.
Outdoor unit emits steam during heating
mode. • This is due to defrost operation happens at the heat exchanger.
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
FOR SEASONAL INSPECTION AFTER EXTENDED
NON-USE
NON SERVICEABLE CRITERIAS
FOR EXTENDED NON-USE
F567211.indb 12F567211.indb 12 11/30/2009 9:54:46 AM11/30/2009 9:54:46 AM

13
ENGLISH
Symptom
Symptom
Check
Check
Heating/Cooling operation is not working
efficiently. • Set the temperature correctly. • Close all doors and windows.
• Clean or replace the filters.
• Clear any obstruction at the air inlet and air outlet vents.
Heating mode cannot be operated. • The unit is forced to operate at cooling mode only in a non-living room,
such as a computer room.
Noisy during operation. • Check if the unit has been installed at an incline or the intake grille is not
closed properly.
Remote control does not work.
(Wireless remote control display is dim or
transmission signal is weak.)
• Insert the batteries correctly.
• Replace weak batteries.
The unit does not work. • Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the
remote control. • Make sure the receiver not obstructed. • Make sure the address is set correctly.
• Make sure the remote control signal transmission is within the range.
• Certain fluorescent lights may interfere with signal transmitter. Please
consult your nearest dealer.
The unit stopped and TIMER indicator blinks. •
Turn OFF the power supply to reset the unit (TIMER indicator stop blinking).
• Turn ON the power supply and restart the unit.
• If TIMER indicator blinks again, please consult your nearest dealer.
Check the following before calling for servicing.
Check the following before calling for servicing.
FOR SEASONAL INSPECTION AFTER EXTENDED
FOR SEASONAL INSPECTION AFTER EXTENDED
NON-USE
NON-USE
• Checking of remote control batteries (wireless remote
control).
• No obstruction at air inlet and air outlet vents.
• Use Auto OFF/ON button to select Cooling/Heating
operation, after 15 minutes of operation, it is normal to
have the following temperature difference between air inlet
and air outlet vents:
Cooling: ≥8°C Heating: ≥14°C
NON SERVICEABLE CRITERIAS
NON SERVICEABLE CRITERIAS
TURN OFF POWER SUPPLY then CALLAuthorized
Distributor under the following conditions:
• Abnormal noise during operation.
• Water/foreign particles have entered the remote control.
• Water leaks from Indoor unit.
• Circuit breaker switches off frequently.
• Power cord becomes unnaturally warm.
• Switches or buttons are not functioning properly.
FOR EXTENDED NON-USE
FOR EXTENDED NON-USE
• Activate Heat Mode for 2~3 hours to remove moisture left
in the internal parts thoroughly to prevent mould growth.
• Turn off the power supply.
• Remove the remote control batteries (wireless remote
control).
F567211.indb 13F567211.indb 13 11/30/2009 9:54:46 AM11/30/2009 9:54:46 AM

14
Pour éviter des blessures corporelles et des dégâts matériels, respectez les
instructions ci-dessous.
Tout dysfonctionnement dû au non-respect des instructions peut occasionner
des nuisances ou des dégâts dont la gravité est classée comme décrit
ci-après:
AVERTISSEMENT
AVERTISSEMENT
Ce symbole signale la présence
d’un danger pouvant provoquer des
blessures graves ou mortelles.
ATTENTION
ATTENTION
Ce symbole signale la présence
d’un danger pouvant provoquer des
blessures corporelles ou des dégâts
matériels.
Les instructions à respecter sont classées d’après les symboles suivants:
Ce symbole désigne une action
INTERDITE.
Ce symbole désigne une action
OBLIGATOIRE.
Nous vous remercions d’avoir
porté votre choix sur un
climatiseur Panasonic
TABLE DES MATIÈRES
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
14~15
INFORMATIONS
16
FONCTION CLIMATISEUR
MULTIPLE
17
PRÉSENTATION DU
PRODUIT ET OPÉRATIONS
(TÉLÉCOMMANDE À
INFRAROUGE)
18~19
PRÉSENTATION DU
PRODUIT ET OPÉRATIONS
(TÉLÉCOMMANDE
CÂBLÉE)
20~22
ENTRETIEN ET NETTOYAGE
23
DÉPANNAGE
24~25
GUIDE RAPIDE
DOS DE COUVERTURE
REMARQUE
REMARQUE
Les illustrations de ce mode d’emploi
sont fournies à titre d’exemple
uniquement et peuvent présenter des
différences par rapport à l’appareil
proprement dit. Celui-ci peut être
modifié sans préavis à des fins
d’amélioration.
AVERTISSEMENT
AVERTISSEMENT
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
Cet appareil n’est pas conçu pour être utilisé par des personnes
(y compris les enfants) aux capacités physiques, sensorielles
ou mentales diminuées, ou manquant d’expérience ou de
connaissances, sauf si une personne responsable de leur
sécurité leur a expliqué le fonctionnement de l’appareil et les
garde sous surveillance. Les enfants doivent être supervisés
afin qu’ils ne jouent pas avec l’appareil.
Faites appel à votre revendeur agréé ou à un spécialiste pour
réparer, installer, retirer et réinstaller l’unité. Une installation et
une manipulation incorrectes risquent de provoquer des fuites,
une secousse électrique ou un incendie.
N’installez pas l’appareil dans un endroit susceptible de
contenir des produits explosifs ou inflammables. Ceci pourrait
provoquer un incendie.
N’insérez pas les doigts ni d’autres objets dans
l’unité intérieure ou extérieure du climatiseur, car
les pièces rotatives risquent de vous blesser.
Ne touchez pas l’unité extérieure lors d’un orage, vous
risqueriez de subir une secousse électrique.
TÉLÉCOMMANDE
Maintenez la télécommande hors de portée des bébés et des
enfants pour éviter qu’ils n’avalent accidentellement les piles.
CONSIGNES DE SÉCURITÉCONSIGNES DE SÉCURITÉ
F567211.indb 14F567211.indb 14 11/30/2009 9:54:46 AM11/30/2009 9:54:46 AM

15
FRANÇAIS
AVERTISSEMENT
ATTENTION
AVERTISSEMENT
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
ATTENTION
ATTENTION
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
Ne nettoyez pas l’unité intérieure avec de l’eau,
du benzène, du diluant ou de la poudre à récurer.
N’utilisez pas l’appareil à d’autres fins que
celles prévues, notamment pour conserver des
aliments.
N’utilisez pas d’appareils à combustible dans la
direction du flux d’air pour éviter la propagation
d’un incendie.
Évitez toute exposition directe à l’air froid
pendant une période prolongée.
Ne pas s’assoir ou marcher sur
l’unité, vous pourriez tomber
accidentellement.
Ne touchez pas l’ailette en aluminium,
la partie tranchante peut provoquer
des blessures.
Ne pas mettre l’appareil en marche lorsque le
sol est en cours de cirage. Après le cirage, aérer
correctement la pièce avant de vous servir de
l’appareil.
Ne pas installer l’appareil dans des zones
grasses et enfumées.
Assurez-vous que la tuyauterie de vidange est
correctement raccordée afin d’éviter des fuites
d’eau.
Aérez régulièrement la pièce.
Après une période d’inutilisation prolongée,
vérifiez que la grille d’installation n’est pas
endommagée pour éviter que l’appareil ne
tombe.
TÉLÉCOMMANDE
N’utilisez pas de piles rechargeables (Ni-Cd).
Cela pourrait endommager la télécommande.
Retirez les piles si vous envisagez de ne pas
utiliser l’appareil pendant une période prolongée.
Utilisez des piles de même type lorsque celles-ci
doivent être remplacées et introduisez-les en
respectant la polarité indiquée afin d’éviter un
mauvais fonctionnement de la télécommande.
AVERTISSEMENT
AVERTISSEMENT
ALIMENTATION
N’utilisez pas de cordon, de
rallonge ou de cordon non-
spécifié afin d’éviter tout risque
de surchauffe et +d’incendie.
Ne partagez pas la prise d’alimentation avec
un autre appareil pour éviter tout risque de
surchauffe et d’incendie.
N’utilisez pas l’appareil avec les mains mouillées
afin d’éviter tout risque de secousse électrique.
Si le cordon d’alimentation est endommagé,
il doit être remplacé par le fabriquant, par un
de ses techniciens ou par une personne qui
possède des qualifications équivalentes afin
d’éviter tout risque.
Il est fortement recommandé d’installer l’appareil
avec un disjoncteur de fuite à la terre (DDFT)
ou un dispositif de courant résiduel (DCR) pour
éviter le risque d’électrocution ou d’incendie.
Ce matériel doit être mis à la terre pour éviter un
risque d’électrocution ou d’incendie.
En cas d’urgence ou dans des conditions
anormales (odeur de brulé, etc.), débranchez
l’alimentation électrique et contactez le
revendeur autorisé.
Pour éviter un risque d’électrocution, coupez
l’alimentation dans les cas suivants :
- avant le nettoyage et l’entretien.
- lors d’une inutilisation prolongée.
-
lors d’une activité orageuse anormalement forte.
Entrée d’air
Entrée d’air
Sortie d’air
Sortie d’air
Entrée d’air
Entrée d’air
Entrée d’air
Entrée d’air
Unité Intérieure
Télécommande
Unité Extérieure
Alimentation
Sortie d’air
Sortie d’air
F567211.indb 15F567211.indb 15 11/30/2009 9:54:46 AM11/30/2009 9:54:46 AM

16
CONDITION D’UTILISATION
CONDITION D’UTILISATION
Utilisez ce climatiseur en respectant la plage de températures suivante
Température (°C) Unité intérieure Unité extérieure
REFROIDISSEMENT Maximum 32 43
Minimum 21 -5
CHAUFFAGE Maximum 27 24
Minimum 16 -15
ATTENTION: • Même lorsque la température extérieure est de -5°C, cet appareil est capable de refroidir une pièce que
vous n’utilisez pas souvent, comme le bureau, à une température de 21°C ou plus et un taux d’humidité de
80%.
Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et
électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce
pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des
ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés,
veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur
ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à
la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à
protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation
inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez
vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente
où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des
déchets est passible d’une peine d’amende.
Pour les utilisateurs professionnels au sein de l’Union européenne
Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner
directement auprès de votre détaillant ou de votre fournisseur.
[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]
Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable
dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou
de votre distributeur.
Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)
Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation.
Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la
Directive relative au produit chimique concerné. Pb
INFORMATIONSINFORMATIONS
F567211.indb 16F567211.indb 16 11/30/2009 9:54:47 AM11/30/2009 9:54:47 AM

17
FRANÇAIS
Pièce B
Pièce B
Pièce A
Pièce A
DÉFINITION
Le système de climatiseur multiple consiste en une unité extérieure raccordée à plusieurs unités intérieures.
• Il est possible de faire fonctionner les unités intérieures individuellement ou simultanément.
• Le mode de fonctionnement prioritaire est celui qu’utilise la première unité mise en route.
• Pendant le fonctionnement, le mode de chauffage et le mode de refroidissement ne peuvent pas être activés en même
temps sur différentes unités intérieures.
• Le voyant d’alimentation clignote pour indiquer que l’unité intérieure attend un mode de fonctionnement différent.
UNITÉ INTÉRIEURE
UNITÉ INTÉRIEURE
FONCTION CLIMATISEUR MULTIPLEFONCTION CLIMATISEUR MULTIPLE
Unité Extérieure
Unité Extérieure
Pièce C
Pièce C
F567211.indb 17F567211.indb 17 11/30/2009 9:54:47 AM11/30/2009 9:54:47 AM

18
PRÉSENTATION DU PRODUIT ET OPÉRATIONS
(TÉLÉCOMMANDE À INFRAROUGE)
PRÉSENTATION DU PRODUIT ET OPÉRATIONS
(TÉLÉCOMMANDE À INFRAROUGE)
Préparation De La Télécommande
1Appuyez et tirez 4Réglez l’heure
2nsérez des piles de type
AAA ou R03 (durée
d’utilisation d’environ 1 an) 5Validez
3Appuyez sur la touche
CLOCK (Horloge) 6Refermez le
compartiment à
piles
Touche auto OFF/ON (marche/arrêt automatique)
• Permet de mettre l’appareil en marche si vous
avez égaré la télécommande ou si elle inopérante.
Action Mode de
fonctionnement
Appuyez une fois sur la touche. Auto
Maintenez cette touche
enfoncée jusqu’à ce que vous
entendiez un signal sonore, puis
relâchez-la.
Refroidissement
1.Maintenez cette touche
enfoncée jusqu’à ce que
vous entendiez deux signaux
sonores, puis relâchez-la.
2.Appuyez sur le bouton
SET
pendant 5 secondes.
Chauffage
Appuyez sur la touche pour mettre l’appareil hors
tension.
ADDRESS
AUTOAUTO
TIMER
ON
MODE
MODE
AIR SWING
FAN SPEED
OFF/ON
SET AC RESETRC RESET ADDRESS
AIR SWING
TIMER
SET
CANCEL
SELECT
CLOCK
FAN SPEED
FILTER RESET
MANUAL
MODE
AUTO
Écran de la
télécommande
5
4
3
1
2
6
Distances maximales du
transmetteur : 8 m
Panneau avant
Récepteur
Claire-voie d’orientation
du flux horizontal
• Réglable
manuellement. Claire-voie d’orientation du
flux vertical
• Non réglable manuellement.
Filtre À Air
TÉMOIN
(Jaune)
(Orange)
(Rouge)
FILTER
Écran de code d’erreurs
(pour l’entretien uniquement)
CZ-RWS1 (modèle pompe à chaleur)
CZ-RWC1 (modèle de refroidissement)
02_F567211-OYYF0909-00_FR.indd 1802_F567211-OYYF0909-00_FR.indd 18 12/9/2009 2:54:38 PM12/9/2009 2:54:38 PM

19
FRANÇAIS
• Pour mettre l’appareil sous ou hors tension à une heure
prédéfinie.
SELECT
TIMER
SET
Sélectionnez le
mode marche
(ON) ou arrêt
de la minuterie
(OFF).
Réglez l’heure. Confirmez.
• Pour annuler la minuterie de marche (ON) ou d’arrêt
(OFF), appuyez sur
CANCEL
.
• Lorsque la minuterie de marche (ON) est réglée, l’unité
peut commencer avant l’heure réglée afin d’atteindre la
température voulue à temps.
• Le fonctionnement de la minuterie dépend du réglage
de l’horloge dans la télécommande et se renouvelle
quotidiennement une fois réglée. Pour le réglage de
l’horloge, veuillez consulter la section concernant la
préparation de la télécommande.
• La minuterie la plus proche de l’heure actuelle sera
activée en premier.
• Si la minuterie est annulée manuellement, vous pouvez
restaurer le réglage précédent en appuyant sur SET .
• Si l’alimentation principale est coupée pendant une
heure ou plus, l’horloge et la minuterie devront être à
nouveau réglées.
ASTUCE
ASTUCE
• Utilisez des rideaux pour faire barrage à la lumière
du soleil et à la chaleur extérieure pour réduire la
consommation d’énergie en mode de refroidissement.
ADDRESS
• Pour éviter un fonctionnement accidentel,
vous pouvez attribuer une adresse
différente à chaque unité intérieure.
• Appuyez plusieurs fois pour sélectionner
l’adresse de votre choix.
Address 1 Address 2Group Address 3
• L’adresse 1 est sélectionnée par défaut.
Vous n’avez pas besoin de changer ce
réglage en mode de fonctionnement
normal.
• Si l’adresse est réglée sur GROUP,
plusieurs unités intérieures peuvent
fonctionner en même temps.
RC RESET
Appuyez pour revenir aux réglages par
défaut de la télécommande.
SET
AC RESET
Non utilisé avec lors d’un fonctionnement
normal.
RÉGLAGES FACULTATIFS
RÉGLAGES FACULTATIFS
FAN SPEED
POUR SÉLECTIONNER LA VITESSE DU
VENTILATEUR (3 OPTIONS)
LOW MEDIUMAUTO HIGH
• Pour AUTO, la vitesse du ventilateur intérieur est
automatiquement ajustée en fonction du mode de
fonctionnement.
•Si le mode de fonctionnement est réglé sur Fan
(ventilateur), la vitesse du ventilateur sera réglée sur
MEDIUM (intermédiaire), quel que soit le réglage de la
température.
AIR SWING
MANUAL
AUTO
POUR AJUSTER L’ORIENTATION
DU FLUX D’AIR
• Permet de ventiler la pièce.
• L’air est réparti de manière égale par l’intermédiaire
des 4 orifices d’évacuation.
AUTO
AUTO 1 AUTO 2 AUTO 3
• 3 sélections sont disponibles pour orienter
automatiquement le flux d’air vertical avec les mêmes
angles d’oscillation.
• La claire-voie du flux d’air se soulève et se baisse
automatiquement.
• Ne réglez pas manuellement la claire-voie du flux d’air vertical.
MANUAL
• 4 sélections sont disponibles pour orienter
manuellement le flux d’air vertical.
• La direction du flux d’air peut être réglée à l’aide de la
télécommande.
OFF/ON
POUR METTRE L’APPAREIL
SOUS/HORS TENSION
POUR RÉGLER LA TEMPÉRATURE
• Plage de sélection: 16°C ~ 31°C.
MODE POUR SÉLECTIONNER UN MODE DE
FONCTIONNEMENT
MODE AUTO - Selon vos préférences
• L’appareil sélectionne le mode de fonctionnement
selon la température extérieure et celle de la pièce.
MODE DE CHAUFFAGE - Pour un air chaud
• La chauffe de l’unité prend un peu de temps.
MODE FAN (VENTILATEUR) - Permet de faire circuler
l’air dans la pièce
MODE DE REFROIDISSEMENT - Pour un air frais
MODE DÉSHUMIDIFICATION - Pour déshumidifier
l’atmosphère
• L’unité fonctionne en vitesse lente du ventilateur pour
fournir un refroidissement en douceur.
• En mode de déshumidification lente, le ventilateur
intérieur fonctionne à vitesse lente.
• Le mouvement des claires-voies peut ne pas
correspondre à l’écran de la télécommande.
POWER
POUR RÉGLER LA MINUTERIE QUOTIDIENNE
POUR RÉGLER LA MINUTERIE QUOTIDIENNE
F567211.indb 19F567211.indb 19 11/30/2009 9:54:48 AM11/30/2009 9:54:48 AM

20
• En mode de fonctionnement normal, il n’est pas
nécessaire d’utiliser les touches
ODOUR WASH
,
ECONOMY
,
VENTILATION
et
TEST RUN
.
PRÉSENTATION DU PRODUIT ET OPÉRATIONS
(TÉLÉCOMMANDE CÂBLÉE)
PRÉSENTATION DU PRODUIT ET OPÉRATIONS
(TÉLÉCOMMANDE CÂBLÉE)
CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET
TEMP/
A/C No.
UP
DOWN
MODE
SELECT
SET
CANCEL
OFF /ON
TIMER/CLOCK
AIR SWING
ECONOMY
AUTO
AUTO
AUTO 123
FAN SPEED
AIR SWING
MON TUE WED THU FRI SAT SUN
ON
UP
DOWN
FAN
SPEED
AUTO
MODE
MANUAL
CZ-RT1
3
1
2
CZ-RT1
TÉMOIN
(Jaune)
(Orange)
(Rouge)
FILTER
Préparation De La Télécommande
1Appuyez sur
S
ELECT
2Appuyez pour régler le jour
3Confirmez
4Répétez les étapes 2 et 3 pour
régler l’heure actuelle.
Filtre À Air
Panneau avant
Claire-voie d’orientation
du flux horizontal
• Réglable
manuellement.
Claire-voie d’orientation du
flux vertical
• Non réglable manuellement.
Écran de code d’erreurs (pour l’entretien
uniquement)
02_F567211-OYYF0909-00_FR.indd 2002_F567211-OYYF0909-00_FR.indd 20 12/9/2009 2:54:01 PM12/9/2009 2:54:01 PM
