5ES
Índice
Leyenda de los pictogramas utilizados .........................................Página 6
Introducción...........................................................................................Página 7
Uso adecuado.......................................................................................... Página 7
Volumen de entrega ..................................................................................Página 7
Descripción de las piezas .......................................................................... Página 7
Datos técnicos ..........................................................................................Página 7
Instrucciones de seguri dad...............................................................Página 8
Fuentes de peligro durante la soldadura conarco eléctrico ............................Página 10
Indicaciones de seguridad específicas de la pantalla protectora.....................Página 13
Entorno con peligro eléctrico elevado..........................................................Página 14
Soldadura en espacios reducidos................................................................ Página 15
Acumulación de las tensiones en marcha al vacío.........................................Página 15
Uso de cabestrillo ..................................................................................... Página 15
Ropa protectora........................................................................................ Página 16
Clasificación CEM del aparato................................................................... Página 16
Antes de la puesta en funcionamiento ..........................................Página 17
Montaje de la pantalla protectora..................................................Página 17
Puesta en funcionamiento.................................................................Página 18
Soldadura..............................................................................................Página 19
Mantenimiento y limpieza................................................................. Página 20
Indicaciones medioambientales y de desecho de residuos...... Página 20
Declaración de conformidad UE....................................................... Página 20
Información sobre la garantía y el servicio posventa............... Página 21
Condiciones de la garantía........................................................................ Página 21
Periodo de garantía y reclamaciones por defectos estipuladas por ley.............Página 22
Cobertura de la garantía ...........................................................................Página 22
Proceso en caso de garantía ......................................................................Página 22
Servicio ...................................................................................................Página 23

6ES

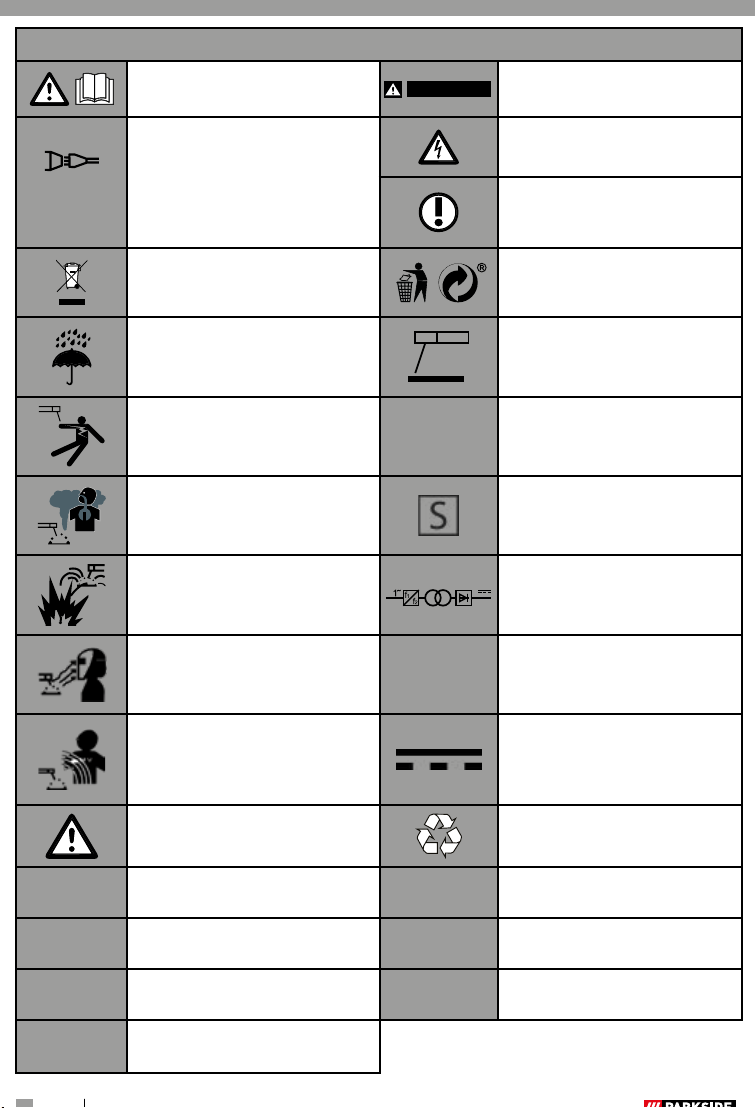

Leyenda de los pictogramas utilizados
Leyenda de los pictogramas utilizados
¡Cuidado! ¡Lea el manual
de funcionamiento!
ADVERTENCIA
Posibilidad de lesiones
graves e incluso mortales.
1~50Hz
Entrada de red;
Número de fases así como
Símbolo de corriente alterna
y valor de medición de la
frecuencia.
¡Cuidado! ¡Peligro de
descarga eléctrica!
¡Nota importante!
¡No elimine los dispositivos
eléctricos en la basura
doméstica!
¡Elimine el embalaje y el
aparato de forma respetuosa
con el medio ambiente!
¡No emplee el aparato al aire
libre y bajo ningún concepto
bajo la lluvia!
Soldadura manual con arco
eléctrico con varillas para
soldar con revestimiento.
¡Las descargas eléctricas de
los electrodos de soldadura
pueden ser mortales! IP21S Tipo de protección.
Inhalar el humo de la
soldadura puede ser nocivo
para su salud.
Apto para soldar bajo riesgo
eléctrico elevado.
Las chispas de soldadura
pueden provocar una
explosión o un incendio.
Rectificador-transformador-
convertidor de frecuencia
estático monofásico.
Las radiaciones del arco
eléctrico pueden provocar
lesiones oculares y cutáneas. HClase de aislamiento.
Los campos electromagnéticos
pueden afectar el correcto
funcionamiento de los
marcapasos.
Corriente continua.
¡Atención, posibles peligros! Fabricado a partir
de material reciclado.
X % Tiempo de funcionamiento. U0
Valor de medición
de la tensión en vacío
I1 máx
Valor de medición máximo
de la corriente de red U1
Valor de medición
de la tensión de red
I2 máx
Valor de medición máximo
de la corriente de soldadura U2
Tensión de trabajo
normalizada
I1 eff
Valor real de la corriente
de red máxima

7ES
SOLDADORA INVERTER
PISG 120 A2
Introducción
¡Enhorabuena!
Ha optado por un
producto de alta cali-
dad. Familiarícese con el producto antes
de la primera puesta en funcionamiento.
Para ello lea atentamente las indicacio-
nes de seguridad. Solamente personas
instruidas pueden poner en funciona-
miento el producto.
¡MANTENER FUERA DEL ALCANCE
DE LOS NIÑOS!
Uso adecuado
Esta soldadora se emplea para soldar
metales como acero al carbono, acero
aleado, otros aceros inoxidables, cobre,
aluminio, titanio, etc. El producto está
equipado con un piloto de control, una
indicación de protección antitérmica y un
ventilador de refrigeración. Además, está
equipado con una correa de transporte
para elevar y desplazar el producto con
seguridad. Un manejo incorrecto del
producto puede resultar peligroso para
personas, animales y bienes materiales.
Emplee el producto únicamente de la
forma descrita y para las aplicaciones
indicadas. Guarde bien este manual.
Adjunte toda la documentación en el
caso de entregar el producto a terceros.
Está prohibido cualquier uso diferente
a los descritos en el apartado Uso
adecuado y puede resultar peligroso. Los
daños derivados del incumplimiento de
lo descrito o la aplicación errónea no
están cubiertos por la garantía y están
excluidos de la responsabilidad del fabri-
cante. Este aparato no está diseñado
para uso comercial. El uso comercial
anula la garantía.
Volumen de entrega
1 Soldadora Inverter
1 Pantalla protectora
2 Cables de soldadura
1 Cepillo de alambre combinado
con martillo de escoria
1 Correa de transporte
5 Electrodos de soldadura
(2 x 1,6 mm; 2 x 2,0 mm;
1 x 2,5 mm)
1 manual de instrucciones
1 cable alargador de 2 m

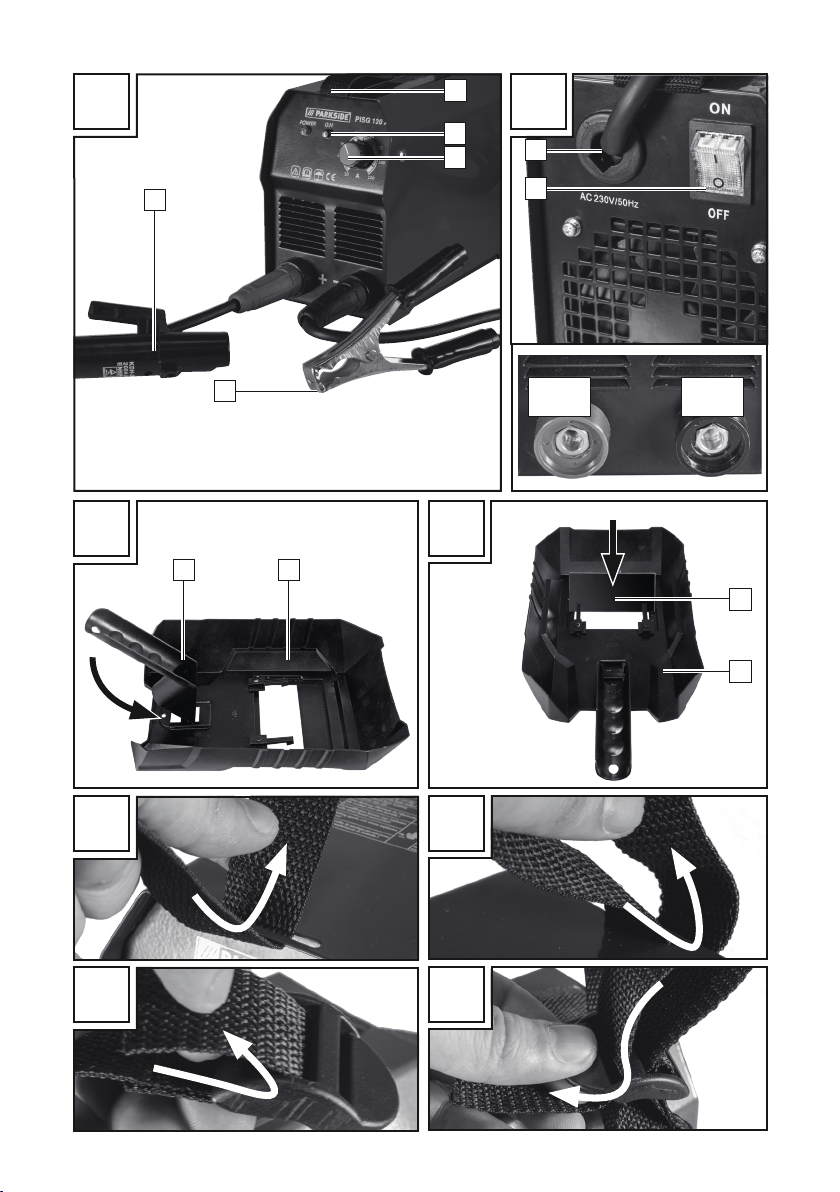

Descripción de las piezas
1
Correa de transporte
2
Piloto de control de sobrecalentamiento
3
Botón giratorio
4
Pinza de puesta a tierra
5
Soporte para electrodos
6
Cepillo de alambre combinado
con martillo de escoria
7
Pantalla protectora
8
Asa
9
Interruptor de encendido/apagado
10
Cable de red de 2 m
11
Cristal de protección
Datos técnicos
Conexión a la red: 230 V~ 50 Hz
Potencia nominal de
entrada: 3,7 kW
Corriente de soldadura
máxima y la correspon-
diente tensión de trabajo
normalizada:
10 A/20,4 V -
120 A/24,8 V
Valor de medición
de la tensión de red: U1:230V
Introducción

8ES
Valor de medición
máximo de la corriente
de red:
I1máx: 25,2 A
Corriente de entrada
efectiva máxima: I1eff: 13,8 A
Valor de medición
de la tensión en vacío: U0: 70 V
Tipo de protección: IP21S
Peso: aprox. 3 kg
Tiempo de
funcionamiento X: 30 % a 40 °C
Curva característica descendente
Espesor del material
a soldar: 1,5 mm - 3,0 mm
Instrucciones de
seguri
dad
Lea atentamente las instrucciones
de funcionamiento y observe las
instrucciones descritas. Use este
manual para familiarizarse con
el dispositivo, su uso correcto y
las instrucciones de seguridad.
Los datos técnicos de esta solda-
dora se encuentran en la placa
de características, por favor
infórmese sobre las característi-
cas técnicas de este dispositivo.

ADVERTENCIA
Mantenga los
materiales de embalaje aleja-
dos del alcance de los niños
pequeños. ¡Existe peligro de
asfixia!
Este dispositivo puede ser
utilizado por niños de 16 años
y mayores y por personas con
capacidades físicas, sensoria-
les o mentales reducidas, o sin
experiencia y conocimientos, si
son supervisados o instruidos
en relación con el uso seguro
del dispositivo y entienden los
riesgos resultantes. No permita
que los niños jueguen con el
aparato. La limpieza y el man-
tenimiento no podrán llevarse a
cabo por niños sin vigilancia.
Encargue las reparaciones y/o
los trabajos de mantenimiento
únicamente a electricistas
cualificados.
Utilice solamente los cables
de soldadura incluidos en
el volumen de suministro
(PISG 120 A2, H01N2-D1
x10mm2).
Durante el funcionamiento, el
aparato no debe apoyarse
directamente en la pared,
cubrirse ni quedar atrapado
entre otros aparatos para que
pueda introducirse suficiente
aire por las rejillas de venti-
lación. Asegúrese de que el
aparato esté correctamente
conectado a la tensión de
red. Evite que la línea de
alimentación se vea sometida
a esfuerzos de tracción.
Saque el enchufe de la toma
de corriente antes de cambiar
el aparato de lugar.
Introducción / Instrucciones de seguridad

9ES
Apague el aparato empleando
el interruptor de encendido/
apagado si no se está utili-
zando. Coloque el soporte
para electrodos sobre una
superficie aislada y no saque
los electrodos del soporte
hasta que hayan estado
15minutos enfriándose.
Tenga cuidado con el estado
del cable de soldadura, el
soporte para electrodos y las
pinzas de puesta a tierra.
El desgaste del aislamiento y
los cables con corriente puede
constituir una fuente de peligro
y reducir la calidad de los
trabajos de soldadura.
La soldadura con arco
eléctrico produce chispas, el
fundido de piezas de metal
y humo. Tenga en cuenta por
ello lo siguiente: Retire todos
los materiales y/o sustancias
combustibles del lugar de tra-
bajo y su entorno inmediato.
Cuide de que el lugar de
trabajo esté suficientemente
ventilado.
No suelde recipientes, depó-
sitos o tubos que contengan
o hayan contenido líquidos o
gases inflamables.

ADVERTENCIA
Evite el contacto
directo con el circuito eléctrico
de soldadura. La tensión en
vacío entre la pinza portaelec-
trodos y la pinza de puesta
a tierra puede ser peligrosa,
ya que existe peligro de
descarga eléctrica.
No guarde ni use el aparato
en lugares húmedos o moja-
dos ni bajo la lluvia. En este
sentido aplica la disposición
de protección IP21S.
Protéjase los ojos con cristales
protectores adecuados para
ello (DIN grado 9-10) que
deberá fijar a la pantalla
protectora suministrada.
Use guantes y ropa de pro-
tección seca libre de aceite y
grasa para proteger la piel de
la radiación ultravioleta del
arco eléctrico.

ADVERTENCIA
No use la
fuente de corriente de solda-
dura para descongelar tubos.
Tenga en cuenta lo siguiente:
La radiación del arco eléctrico
puede dañar los ojos y provo-
car quemaduras en la piel.
La soldadura con arco eléctrico
produce chispas y gotas de
metal fundido, la pieza soldada
empieza a ponerse incandes-
cente y permanece muy caliente
durante bastante tiempo.
Por ello no toque la pieza
directamente con las manos.
Instrucciones de seguridad

10 ES
Durante la soldadura con arco
eléctrico se liberan vapores
nocivos para la salud. Evite
inhalarlos en la medida de lo
posible.
Protéjase de los efectos peli-
grosos del arco eléctrico y
mantenga a las personas que
no participen en el trabajo a
una distancia mínima de 2m
del arco eléctrico.
¡ATENCIÓN!
Durante el funcionamiento
de la soldadora pueden
producirse anomalías en la
alimentación de corriente de
otros consumidores depen-
diendo de las condiciones de
red del punto de conexión.
Póngase en contacto con su
empresa de suministros ener-
géticos en caso de duda.
Durante el uso de la soldadora
pueden producirse anomalías
en el funcionamiento de otros
aparatos, como audífonos,
marcapasos, etc.
Fuentes de peligro
durante la soldadura
conarco eléctrico
De la soldadura con arco
eléctrico se derivan una serie
de fuentes de peligro. Por este
motivo, es especialmente impor-
tante para el soldador observar
las siguientes reglas, para no
ponerse en peligro a sí mismo
ni a otras personas ni provocar
daños al aparato y lesiones a
personas.
Encargue los trabajos en el
lado de tensión de red, p. ej.,
en cables, enchufes, tomas
de corriente, etc., únicamente
a electricistas conforme a las
normas locales y nacionales.
Desconecte la tensión de red
de la soldadora de inmediato
en caso de accidente.
Si se producen tensiones de
contacto eléctricas, apague
el aparato de inmediato y
encargue a un electricista que
lo compruebe.
Tenga cuidado de que los con-
tactos eléctricos siempre estén
en buen estado en el lado de
la corriente de soldadura.
Durante el proceso de solda-
dura llevar puestos guantes
aislantes en ambas manos.
Estos protegen de las des-
cargas eléctricas (tensión en
vacío del circuito eléctrico de
soldadura), de las radiaciones
nocivas (radiación de calor
y rayos ultravioleta) así como
del metal incandescente y las
salpicaduras.
Instrucciones de seguridad

11ES
Emplear calzado aislante y
resistente. Los zapatos deben
aislar incluso con humedad.
Los zapatos abotinados no son
adecuados ya que las gotas
de metal incandescente
que caen pueden provocar
quemaduras.
Emplear ropa protectora
adecuada, no llevar prendas
sintéticas.
No mirar el arco eléctrico sin
protección ocular, emplear úni-
camente pantallas protectoras
para soldador con cristal de
protección adecuado con-
forme a DIN. El arco eléctrico
emite, además de radiación
luminosa y térmica que
provocan deslumbramiento
y quemaduras, radiaciones
ultravioletas. Esta radiación
ultravioleta invisible puede
provocar una conjuntivitis muy
dolorosa cuyos síntomas no
aparecen hasta algunas horas
más tarde, en el caso de no
emplear protección adecuada.
Además, la radiación ultravio-
leta provoca sobre miembros
corporales sin protección
quemaduras similares a las
producidas por el sol.
También las personas y los
ayudantes que se encuentran
cerca del arco eléctrico deben
ser informados sobre los
peligros y estar equipados
con los medios de protección
necesarios. Colocar paredes
protectoras, en caso necesario.
Durante los trabajos de
soldadura, especialmente
en lugares pequeños, hay
que tener cuidado de que se
dispone de una entrada de
aire fresco suficiente, ya que
se producen humo y gases
nocivos.
En los depósitos en los que se
guardan gases, combustibles,
aceites minerales o similares,
incluso si ya hace tiempo que
se han vaciado, no deben rea-
lizarse trabajos de soldadura
ya que de los restos podría
derivarse peligro de explosión.
En lugares con peligro de
incendio y explosión tienen
validez normas especiales.
Las conexiones soldadas
sometidas a grandes esfuer-
zos y que deben cumplir
determinados requisitos de
seguridad únicamente pueden
ser realizadas por soldadores
especialmente formados y
verificados. Algunos ejemplos
son cámaras de presión, raíles
de corredera, acoplamientos
de remolque, etc.
Instrucciones de seguridad

12 ES
¡ATENCIÓN! Conecte la
pinza de puesta a tierra lo más
cerca posible al punto de solda-
dura de modo que la corriente
de soldadura pueda tomar el
camino más corto posible desde
el electrodo a la pinza de puesta
a tierra. No conecte la pinza
de puesta a tierra bajo ningún
concepto con la carcasa de la
soldadora. No conecte nunca
la pinza de puesta a tierra con
piezas con toma de tierra coloca-
das lejos de la pieza de trabajo,
p. ej., una tubería de agua en
el otro extremo de la sala. De lo
contrario podría suceder que el
sistema de conductores de puesta
a tierra de la estancia en la que
se realiza la soldadura resulte
dañado.
No use la soldadora bajo la
lluvia.
No use la soldadora en
entornos húmedos.
Coloque la soldadora siempre
sobre un lugar llano.
La salida se mide con una
temperatura ambiente de
20°C. El tiempo de soldadura
puede reducirse en el caso de
temperaturas altas.
Peligro derivado de
descargas eléctricas:
La descarga eléctrica de
un electrodo de soldadura
puede ser mortal. No utilice la
soldadora bajo la lluvia o la
nieve. Use guantes aislantes
secos. No toque el electrodo con
las manos desprotegidas. No use
guantes húmedos ni rotos. Proté-
jase de las descargas eléctricas
aislándose frente a la pieza de
trabajo. No abra la carcasa del
equipo.
Peligro derivado del humo
de la soldadura:
Inhalar el humo de la solda-
dura puede ser nocivo para
la salud. Mantenga la cabeza
alejada del humo. Use los dis-
positivos en lugares abiertos.
Ventile para eliminar el humo.
Peligro derivado de las
chispas de soldadura:
Las chispas de soldadura pue-
den provocar una explosión
o un incendio. Manténgase
alejado de los materiales
combustibles de la solda-
dura. No realice trabajos de
soldadura junto a materiales
Instrucciones de seguridad

13ES
combustibles. Las chispas de
soldadura pueden provocar
incendios. Tenga preparado
un extintor cerca y trabaje
junto a alguien que pueda utili-
zarlo de inmediato. No realice
trabajos de soldadura sobre
el tambor o cualquier otro tipo
de recipiente cerrado.
Peligro derivado de las
radiaciones del arco eléctrico:
Las radiaciones del arco
eléctrico pueden provocar
lesiones oculares y cutáneas.
Use sombrero y gafas protec-
toras. Use protección auditiva
y camisas con cuello de cierre
alto. Use cascos de protec-
ción para soldadura y tenga
cuidado de ajustar el filtro
correctamente. Use protección
corporal completa.
Peligro derivado de campos
electromagnéticos:
La corriente de soldadura
genera campos electromag-
néticos. No usar junto con
implantes médicos. No enrolle
los cables de soldadura alre-
dedor del cuerpo bajo ningún
concepto. Reúna los cables de
soldadura.
Indicaciones de
seguridad específicas de
la pantalla protectora
Compruebe el correcto fun-
cionamiento de la pantalla
protectora siempre antes de
empezar los trabajos de corte
con una fuente luminosa clara
(p. ej., mechero).
Las salpicaduras de soldadura
pueden provocar daños en el
cristal de protección. Cambie
los cristales de protección daña-
dos o arañados de inmediato.
Sustituya los componentes
dañados, muy sucios o con
salpicaduras de inmediato.
El aparato únicamente debe
ser manejado por personas
mayores de 16 años.
Familiarícese con las normas
de seguridad para la solda-
dura. Tenga en cuenta para
ello las indicaciones de seguri-
dad de su soldadora.
Utilice la pantalla protectora
para soldadores siempre que
realice trabajos de soldadura.
Incumplir esto puede provocar
lesiones graves en la retina.
Utilice siempre ropa de protec-
ción durante los trabajos de
soldadura.
No use la pantalla protectora
sin cristal de protección bajo
ningún concepto.
Instrucciones de seguridad

14 ES
Cambie el cristal de protección
con tiempo para garantizar
una buena visibilidad y reducir
el cansancio al trabajar.
Entorno con peligro
eléctrico elevado
Al soldar en entornos con peligro
eléctrico elevado, se deben tener
en cuenta las siguientes indica-
ciones de seguridad.
Los entornos con peligro eléctrico
elevado se encuentran, por
ejemplo:
En lugares de trabajo con
un espacio de movimiento
reducido que obligue al sol-
dador a adoptar una postura
forzada (p. ej., ponerse de
rodillas, sentarse, tumbarse) al
trabajar y entrar en contacto
con piezas conductoras de
electricidad.
En lugares de trabajo con
conducción de electricidad
completa o parcial y en los que
existe un fuerte peligro debido
al roce accidental o evitable
por parte del soldador.
En lugares de trabajo moja-
dos, húmedos o calientes en
los que la humedad del aire
o el sudor reduzcan conside-
rablemente la resistencia de
la piel y las propiedades del
aislamiento o el equipamiento
de protección.
También un conductor metálico
o un andamio pueden crear un
entorno con peligro eléctrico
elevado.
En este tipo de entornos se deben
usar bases y capas intermedias
aisladas, además de guantes
largos y gorros de cuero u otros
materiales aislantes para aislar
el cuerpo frente a la tierra. La
fuente de corriente de soldadura
debe encontrarse fuera del área
de trabajo o de las superficies
conductoras de electricidad y
fuera del alcance del soldador.
El uso de un interruptor automático
diferencial que funcione con una
corriente de fuga que no supere
los 30 mA y alimente todos los
dispositivos cercanos alimentados
por red puede ofrecer protección
adicional frente a una descarga
de corriente de red en caso de
avería. El interruptor automático
diferencial debe ser apto para
todos los tipos de corriente.
Los medios para desconectar la
fuente de corriente de soldadura
Instrucciones de seguridad

15ES
o el circuito de la corriente de
soldadura (p. ej., equipo de
parada de emergencia) deben
ser fácilmente accesibles.
Si se utilizan soldadoras en con-
diciones de peligro eléctrico, la
tensión de salida de la soldadora
en marcha al vacío no puede
superar los 113 voltios (valor de
cresta). La soldadora no puede
usarse en estos casos debido a
su corriente de salida.
Soldadura en espacios
reducidos
De soldar en espacios reducidos
puede derivarse un peligro
debido a los gases tóxicos (peli-
gro de asfixia).
En espacios reducidos, solo está
permitido soldar, si se encuen-
tran personas instruidas cerca
que puedan intervenir en caso
de emergencia. En este caso,
antes de empezar el proceso de
soldadura se debe encargar un
examen a un experto para deter-
minar qué pasos son necesarios
para garantizar la seguridad
del trabajo y qué medidas de
protección deberían adoptarse
durante el proceso de soldadura
propiamente dicho.
Acumulación de las
tensiones en marcha al
vacío
Si se está empleando más de una
fuente de corriente de soldadura
simultáneamente, sus tensiones
en marcha al vacío pueden
acumularse y aumentar el peligro
eléctrico. Las fuentes de corriente
de soldadura deben estar conec-
tadas de forma que este peligro
se reduzca al mínimo. Todas las
fuentes de corriente de soldadura
con mandos y conexiones sepa-
rados deben estar claramente
señalizadas para poder deter-
minar a qué circuito eléctrico de
soldadura pertenece cada una.
Uso de cabestrillo
No está permitido soldar portando
la fuente de corriente de solda-
dura, p. ej., con un cabestrillo.
De este modo busca evitarse:
El riesgo de perder el equi-
librio si se tira de cables o
mangueras conectados
Un aumento del riesgo de
descarga eléctrica ya que
el soldador puede entrar en
contacto con tierra si se usa
una fuente de corriente de
Instrucciones de seguridad

16 ES
soldadura de la clase I cuya
carcasa esté conectada a
tierra mediante un conductor
protector.
Ropa protectora
Durante el trabajo el soldador
debe usar en todo su cuerpo
ropa y protección para la
cara contra la radiación y
las quemaduras adecuadas.
Se deben seguir los pasos
siguientes:
Ponerse la ropa protectora
antes de iniciar los trabajos
de soldadura
Ponerse guantes.
Abrir ventanas o poner un
ventilador para garantizar la
entrada de aire.
Usar gafas protectoras y
mascarilla.
Se deberán usar guantes lar-
gos de un material adecuado
(cuero) en ambas manos.
Estos deben estar en perfecto
estado.
Para proteger la ropa contra
las chispas en vuelo y las
quemaduras es necesario usar
un mandil adecuado. Si el tipo
de trabajo, p. ej., soldaduras
por encima de la cabeza,
lo requiere, usar un traje de
protección y, si es necesario,
también protección para la
cabeza.
Protección contra radiacio-
nes y quemaduras
Señalizar el lugar de trabajo
con un letrero que indique
«¡Cuidado! ¡No observar la
llama!» para indicar la exis-
tencia de riesgo para los ojos.
Los lugares de trabajo deben
protegerse de forma que las
personas que se encuentren
cerca estén protegidas. Las
personas no autorizadas
deben mantenerse alejadas
del lugar de soldadura.
En las proximidades de
lugares de trabajo perma-
nentes, las paredes no deben
estar pintadas de colores
claros ni con brillos. Las ven-
tanas deben protegerse como
mínimo hasta la altura de la
cabeza frente a dejar pasar
o reflejar la radiación, p. ej.,
con una pintura adecuada.
Clasificación CEM del
aparato
Según la norma IEC 60974-10
esta soldadora es un aparato con
compatibilidad electromagnética
de la clase A. De este modo
cumple los requisitos correspon-
Instrucciones de seguridad

17ES
dientes para entornos comerciales
y domésticos. Esta puede conec-
tarse a la red de alimentación
pública de baja de tensión de las
zonas residenciales.
Aunque la soldadora cumple
los valores límite de emisión
indicados en la norma, las solda-
doras con arco eléctrico pueden
producir interferencias electro-
magnéticas con instalaciones y
aparatos sensibles a las mismas.
De las anomalías resultantes de
la soldadura con arco eléctrico es
responsable el usuario que deberá
adoptar medidas de protección
adecuadas. En este sentido el
usuario debe tener especial
cuidado con:
– Cables de red, control, señal y
telecomunicaciones
– Ordenadores y otros aparatos
controlados por microprocesador
– Televisores, radios y otros
reproductores
– Dispositivos de seguridad
electrónicos y eléctricos
– Personas con marcapasos y
audífonos
– Dispositivos de medición y
calibración
– Resistencia a las interferencias
de otros dispositivos cercanos
– La hora en la que van a
realzarse los trabajos de solda-
dura.
Para reducir las posibles
radiaciones perturbadoras,
recomendamos:
– Equipar la conexión de red con
un filtro de red
– Someter la soldadora regu-
larmente a mantenimiento y
mantenerla en buen estado de
conservación
– Los cables de soldadura deben
desenrollarse por completo
y tenderse de la forma más
paralela al suelo posible
– Los aparatos y las instalaciones
en peligro debido a radiacio-
nes perturbadoras deberán
retirarse en la medida de lo
posible del área de soldadura
o blindarse.
Antes de la puesta en
funcionamiento
Extraiga el aparato y los accesorios
del embalaje y compruebe si presentan
daños (p. ej. daños derivados del
transporte).
Fije la correa de transporte
1
al
aparato (ver fig. C1–C4).
Conecte el soporte para electrodos
5
y la pinza de puesta a tierra
4
con la soldadora.
Coloque un electrodo en las pinzas
del soporte para electrodos.
Montaje de la pantalla
protectora
Monte el asa
8
en la pantalla
protectora
7
, como se muestra en la
fig. A.
... / Antes de la puesta en funcionamiento / Montaje de la pantalla protectora

18 ES
Monte el cristal de protección
11
en
la pantalla protectora
7
, como se
muestra en la fig. B.
El cristal de protección
10
debe
introducirse en la parte superior.
Nota: Si el cristal de protección
10
no puede introducirse completamente,
presione el cristal de protección
10
ligeramente por la parte exterior.
Puesta en funcionamiento
Nota: La soldadora se emplea para
soldar con electrodos.
Use pinzas del soporte para
electrodos sin tornillos de sujeción
prominentes que se correspondan a
los estándares de seguridad actuales.
Asegúrese de que el interruptor
de encendido/apagado
9
esté
ajustado a la posición «O» («OFF»)
o que el cable de red
10
no esté
introducido en la toma de corriente.
Conecte el cable de soldadura
teniendo en cuenta su polaridad
y los datos del fabricante de los
electrodos.
Conecte para ello la conexión de la
pinza de puesta a tierra
4
(negra)
con la salida correspondiente de la
soldadora Inverter (negra, señali-
zada con «-»).
Conecte conexión del soporte para
electrodos
5
(roja) con la salida
correspondiente de la soldadora
Inverter (roja, señalizada con «+»).
Vista ropa protectora adecuada
conforme a la normativa y prepare
su puesto de trabajo.
Conecte la pinza de puesta a tierra
4
a la pieza de trabajo.
Sujete el electrodo en el soporte
para electrodos
5
.
Conecte el aparato poniendo el
interruptor de encendido/apagado
9
en la posición «I» («ON»).
Ajuste la corriente de soldadura con
el botón giratorio
3
dependiendo
del electrodo utilizado.
Nota: Puede consultar la corriente de
soldadura a ajustar en función del diá-
metro del electrodo en la tabla siguiente.
Ø Electrodo Corriente de soldadura
1,6 mm 40-55 A
2,0 mm 55-65 A
2,5 mm 65-80 A
3,2 mm 80-120 A
Atención: La pinza de puesta a
tierra
4
y el soporte para electrodos
5
/el electrodo no deben entrar en
contacto directo.
Atención: Al soldar con electrodos
(MMA – manual metal arc welding –
soldadura con electrodos), el soporte
para electrodos
5
y la pinza de puesta
a tierra
4
deben conectarse conforme
a los datos del alambre para soldar en
positivo (+) o negativo (-).
Sujete la pantalla protectora
7
delante de la cara y empiece el
proceso de soldadura.
Para finalizar el proceso de trabajo,
ajuste el interruptor de encendido/
apagado
9
a la «O» (posición
«OFF»).
¡ATENCIÓN!
Al activar el sensor térmico se ilumina el
piloto de control amarillo
2
. En estos
casos no es posible seguir soldando.
El aparato sigue en funcionamiento
para permitir al ventilador enfriar el
aparato. El piloto de control amarillo
2
se apaga automáticamente en cuanto el
aparato está de nuevo listo para el
funcionamiento. La función de solda-
dura está de nuevo disponible.
Montaje de la pantalla protectora / Puesta en funcionamiento

19ES
¡ATENCIÓN!
Tenga cuidado de no frotar el alambre
de soldadura con la pieza de trabajo.
La pieza de trabajo podría sufrir
daños y dificultar el encendido del
arco eléctrico. Mantenga una distancia
adecuada a la pieza de trabajo una
vez encendido el arco eléctrico. La
distancia debería corresponderse al
diámetro del alambre de soldadura
empleado. Mantenga esta distancia lo
más exacta y constante posible durante
la soldadura. El ángulo entre el alambre
de soldadura y la dirección de trabajo
debería encontrarse entre 20° y 30°.
¡ATENCIÓN!
La pinza y el alambre de soldadura
deben colocarse sobre un soporte ais-
lado una vez finalizado el proceso de
soldadura. La escoria de soldadura no
puede eliminarse hasta que el alambre
se haya enfriado. Para volver a soldar
un cordón de soldadura interrumpido,
se debe eliminar primero la escoria de
soldadura de la posición de soldadura.
¡ATENCIÓN!
Una tensión de la soldadora que sea un
10 % inferior a la tensión de entrada
nominal puede tener las siguientes
consecuencias.
La corriente del aparato se reduce.
El arco eléctrico se interrumpe y se
vuelve inestable.
¡ATENCIÓN!
La radiación del arco eléctrico
puede provocar lesiones oculares y
quemaduras en la piel.
La escoria de fundición y proyección
puede provocar lesiones oculares y
quemaduras.
Utilice unas gafas protectoras tinta-
das o una máscara de protección.
La máscara de protección debe cum-
plir el estándar de seguridad EN175.
Solo está permitido emplear los
cables de soldadura incluidos en el
volumen de suministro (10 mm2).
Soldadura

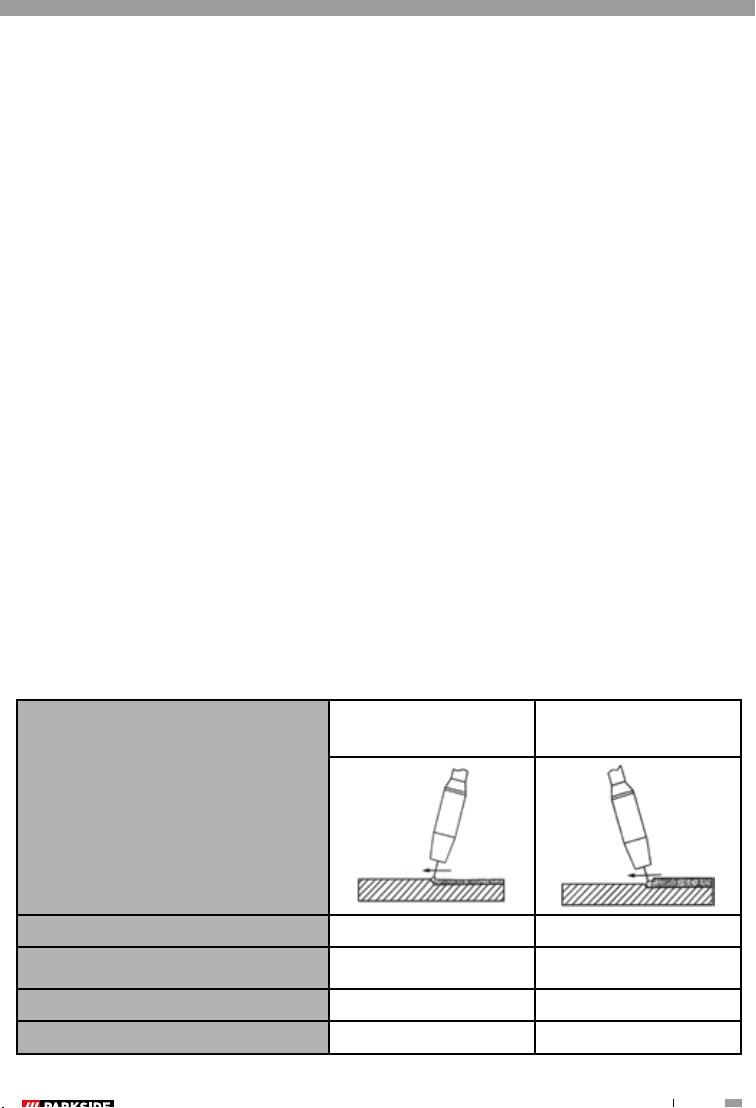

Elija entre soldadura por puntos o de arrastre. A continuación se expone la influen-
cia de la dirección del movimiento en las características del cordón de soldadura:
Soldadura
por puntos Soldadura de arrastre
Penetración menor mayor
Ancho del cordón de soldadura mayor menor
Cordón de soldadura más plano más alto
Error de cordón de soldadura mayor menor
Puesta en funcionamiento / Soldadura

20 ES
... / Mantenimiento y limpieza / Indicaciones ... / Declaración de ...
Nota: Usted decide el tipo de sol-
dadura adecuado tras realizar una
soldadura de prueba en una muestra.
Nota: El electrodo debe cambiarse
una vez que se haya consumido por
completo.
Mantenimiento y
limpieza
Nota: El mantenimiento y la revisión
de la soldadora deben llevarse a cabo
regularmente para asegurar un funcio-
namiento perfecto y el cumplimiento de
los requisitos de seguridad. El funcio-
namiento incorrecto y erróneo puede
provocar fallas y daños en el dispositivo.
Antes de realizar trabajos de
limpieza en la soldadora, extraiga
el cable de red
10
de la toma de
corriente para que el aparato se
separe correctamente del circuito
eléctrico.
Limpie el exterior de la soldadora
y sus accesorios con regularidad.
Elimine la suciedad y el polvo con la
ayuda de aire, lana para limpiar o
un cepillo.
Nota: Los trabajos de mantenimiento
siguientes únicamente pueden ser reali-
zados por profesionales reconocidos.
El regulador de corriente, el sistema
de puesta a tierra, los cables inter-
nos, el dispositivo de acoplamiento
del soplete y los tornillos de ajuste
deben someterse a mantenimiento
con regularidad. Vuelva a apretar
los tornillos sueltos y sustituya los tor-
nillos oxidados (encontrará tornillos
de repuesto M4x10 en cualquier
ferretería o tienda de bricolaje).
Compruebe con regularidad las
resistencias de aislamiento de la
soldadora. Utilice para ello el instru-
mento de medición correspondiente.
En caso de un defecto o si es necesa-
rio cambiar piezas del aparato, le
rogamos que se ponga en contacto
con el personal especializado
correspondiente.
Indicaciones medioam-
bientales y de desecho
de residuos
Recuperación de materias
primas en lugar de genera-
ción de basura
El aparato, los accesorios y el
embalaje deberían someterse a
un reciclaje respetuoso con el
medio ambiente.
Según la Directiva europea
2012/19/UE, los dispositivos eléctricos
usados deben recogerse por separado y
someterse a un reciclaje respetuoso con
el medio ambiente. Elimine el aparato
mediante una empresa eliminadora de
basuras autorizada o en las instalacio-
nes de eliminación municipales. Tenga
en cuenta las disposiciones vigentes
en la actualidad. Póngase en contacto
con su instalación de eliminación de
residuos en caso de duda.
Declaración de
conformidad UE
Nosotros, la empresa
C.M.C. GmbH
Responsable del documento:
Dr. Christian Weyler
Katharina-Loth-Str. 15
66386 St. Ingbert
Alemania
