Paso AW8000 Series User manual

Ref. 11/618 AW8502, AW8502/117 1
Unità di potenza
Boosters
Unité de puissance
AW8502
AW8502/117
AW8000
SERIE
SERIES
ISTRUZIONI PER L’USO INSTRUCTIONS FOR USE MANUEL D’UTILISATION
TABLE OF CONTENTS
1. General description .............. 3
1.1 Front panel ............................... 3
1.2 Rear panel ............................... 3
2. Warnings................................ 4
2.1 Installation ............................... 4
2.2 Power supply and earthing ........ 4
2.3 Safety notes ............................. 4
3. Connections ........................... 5
3.1 General features ...................... 5
3.2 Line input ................................. 5
3.3 Emergency input ...................... 6
3.4 Power outputs .......................... 6
3.5 Voice selection filter .................. 8
4. Operation ............................... 9
4.1 Power on.................................. 9
4.2 Forced ventilation ..................... 9
5. Service notes ........................ 9
5.1 Overload and
protection conditions ................. 9
5.2 Adjustments ........................... 10
6. Technical specifications ..... 10
SOMMAIRE
1. Description générale ........... 11
1.1 Panneau frontal ....................... 11
1.2 Panneau postérieur .................. 11
2. Précautions .......................... 12
2.1 Installation .............................. 12
2.2 Alimentation et mise à la terre ... 12
2.3 Conseils de securité................. 12
3. Connexions .......................... 13
3.1 Criteres generaux ................... 13
3.2 Entrée de ligne ........................ 13
3.3 Entrée signal d'urgence ............ 14
3.4 Sorties de puissance ................ 14
3.5 Filtre selectif voix .................... 16
4. Utilisation de l'appareil ....... 17
4.1 Mise en marche ....................... 17
4.2 Ventilation forcée ..................... 17
5. Notices de service ............... 17
5.1 Conditions de
surcharge et protection ............ 17
5.2 Réglages ................................ 18
6. Caractéristiques techniques .. 18
SOMMARIO
1. Descrizione generale............ 3
1.1 Pannello frontale ...................... 3
1.2 Pannello posteriore ................... 3
2. Avvertenze ............................ 4
2.1 Installazione............................. 4
2.2 Alimentazione e messa a terra .. 4
2.3 Note di sicurezza ...................... 4
3. Connessioni ........................... 5
3.1 Criteri generali ......................... 5
3.2 Ingresso di linea ....................... 5
3.3 Ingresso emergenza ................. 6
3.4 Uscite di potenza ...................... 6
3.5 Filtro selezione voce ................. 8
4. Uso dell’apparecchio ............ 9
4.1 Accensione ............................... 9
4.2 Ventilazione forzata .................. 9
5. Note di servizio ..................... 9
5.1 Condizioni di
sovraccarico e protezione ......... 9
5.2 Regolazioni ............................ 10
6. Caratteristiche tecniche ..... 10
••• Introduzione •••
Nel ringraziarVi per aver scelto un
prodotto PASO, vogliamo ricordarVi che
la nostra azienda opera con sistema di
qualità certificato. Tutti i nostri prodotti
vengono pertanto controllati in ogni fase
della produzione per garantirVi la piena
soddisfazione del Vostro acquisto. Per
ogni evenienza la garanzia coprirà, nel
periodo di validità, eventuali difetti di
fabbricazione.
Vi raccomandiamo di leggere attentamente
le seguenti istruzioni d’uso per sfruttare
appieno le prestazioni offerte da questo
prodotto e per evitare eventuali problemi.
••• Introduction •••
While thanking you for having chosen a PASO
product, we would like to remind you that
our company works according to a certified
Quality System. This means that all our
products are checked during every phase of
manufacturing in order to ensure that you
will be fully satisfied with your purchase. In
any case, the guarantee will cover any
manufacturing flaws during the guarantee
period. We recommend that you read the
following instructions for use and follow them
carefully in order to exploit in full the
performance of this product and use it
correctly.
••• Introduction •••
Vous remerciant d’avoir accordé votre
préférence à un produit PASO, nous tenons
à vous rappeler que nous appliquons à notre
production un Système Qualité certifié.
Aussi, pour donner entière satisfaction à
notre clientèle, tous nos produits sont
contrôlés à chaque étape de la production.
Ils sont en outre garantis contre tout défaut
de fabrication pendant toute la période de
validité de la garantie. Nous vous
recommandons de lire attentivement les
instructions d’installation et d’utilisation qui
suivent; elles vous permettront d’obtenir le
maximum des prestations offertes par le
produit et en outre d’éviter tout problème.
POWER
ON
POWER AMPLIFIER
AW 8000
SERIES
I
0
OUTPUT LEVEL
+10-6-40
dB MF
OVL HOT
FAULTS
11-618.pmd 26/01/2005, 12.151

2 AW8502, AW8502/117 Ref. 11/618
GEBRUIKSAANWIJZING INSTRUCCIONES DE EMPLEOGEBRAUCHSANLEITUNG
AW8000
SERIE
SERIES
Leistungseinheit
Vermogenseenheden
Unidad de potencia
AW8502
AW8502/117
INHALTSANGABE
1. Allgemeine Beschreibung... 11
1.1 Frontplatte.............................. 11
1.2 Rückpaneel ............................ 11
2. Hinweise .............................. 12
2.1 Installation ............................. 12
2.2 Stromversorgung und Erdung .. 12
2.3 Sicherheitsanweisungen .......... 12
3. Anschlüsse .......................... 13
3.1 Allgemeine Hinweise ............... 13
3.2 Leitungseingang ..................... 13
3.3 Notfalleingang ........................ 14
3.4 Leistungausgänge ................... 14
3.5 Sprachselektionsfilter ............. 16
4. Gebraüch des Gerates ........ 17
4.1 Einschalten ............................. 17
4.2 Druckbelüftung ....................... 17
5. Serviceanweisungen........... 17
5.1 Überlastung
und Schutz ............................. 17
5.2 Geréteinstellen ....................... 18
6. Technische Eigenschaften.. 18
INHOUD
1. Allgemene beschrijving ..... 19
1.1 Frontpaneel ............................ 19
1.2 Achterpaneel .......................... 19
2. Aanwijzingen ....................... 20
2.1 Installatie ............................... 20
2.2 Stroomvoerziening en aarding . 20
2.3 Opmerkingen over de veiligheid . 20
3. Aansluitingen ...................... 21
3.1 Algemene criteria ................... 21
3.2 Lijningang .............................. 21
3.3 Noodingang ............................ 22
3.4 Vermogensuitgangen .............. 22
3.5 Woordselectiefilter .................. 24
4. Gebruik van het apparaat ... 25
4.1 Aanzetten............................... 25
4.2 Ventilatie door afzuiging .......... 25
5. Dienstopmerking................. 25
5.1 Overbelasting
en beveiligingen ..................... 25
5.2 Apparaatinstellingen ............... 26
6. Technische kenmerken ...... 26
SUMARIO
1. Descripción general............ 19
1.1 Panel frontal ........................... 19
1.2 Panel trasero .......................... 19
2. Advertencias ....................... 20
2.1 Instalación ............................. 20
2.2 Alimentacion y puesta a tierra . 20
2.3 Notas sobre la seguridad ......... 20
3. Conexiones .......................... 21
3.1 Criterios generales ................. 21
3.2 Entrada de línea ..................... 21
3.3 Entrada emergencia................ 22
3.4 Salidas de potencia ................. 22
3.5 Filtro selectivo palabra ............ 24
4. Uso del aparato................... 25
4.1 Encendido .............................. 25
4.2 Ventilación forzada ................. 25
5. Notas de servicio ................ 25
5.1 Condiciones de
sobrecarga y protección .......... 25
5.2 Regulaciónes .......................... 26
6. Características técnicas ..... 26
••• Einleitung •••
Wir danken Ihnen für die Wahl eines PASO-
Produkts und möchten Sie daran erinnern,
dass wir mit einem zertifizerten anerkannten
Qualitätssicherungssystem arbeiten. D.h.,
alle unsere Produkte werden in jeder
Fertigungsphase kontrolliert, um Ihre
vollständige Zufriedenheit zu gewährleisten.
Während des Gültigkeitszeitraums deckt die
Garantie auf jeden Fall eventuell
vorliegende Produktionsmängel ab. Wir
empfehlen Ihnen, die hier vorliegende
Bedienungsanweisung aufmerksam zu lesen,
um das Leistungsangebot des Produkts voll
nutzen zu können und um Probleme beim
Gebraüch zu vermeiden.
••• Inleiding •••
Wij danken u voor uw keuze van een PASO
product en herinneren u eraan dat de
productie van ons bedrijf volgens een
certificeerd kwaliteitssysteem plaatsvindt.
Onze producten worden daarom in iedere
productiefase controleerd zodat u zeker
tevreden zult zijn met uw aankoop.
Eventuele fabrieksfoutjes zijn in de periode
dat de garantie geldig is, gedekt. Voor een
goed gebruik van dit product en voor een
volledige benutting van de prestaties
hiervan, raden wij u aan onderstaande
gebruiksvoorschriften met aandacht door te
lezen.
••• Introducción •••
Les agradecemos que hayan elegido un
producto PASO y deseamos recordarles que
nuestra empresa trabaja con sistema de
calidad certificado. Todos nuestros
productos son pues controlados en cada
fase de la producción para garantizarles una
plena satisfacción en su adquisición. Para
cualquier tipo de eventualidad la garantía
cubrirá, durante el periodo de validez,
eventuales defectos de fabricación. Les
aconsejamos que lean detenidamente y se
ajusten a las siguientes instrucciones de
uso, para utilizar correctamente este
producto y aprovechar al máximo sus
prestaciones.
POWER
ON
POWER AMPLIFIER
AW 8000
SERIES
I
0
OUTPUT LEVEL
+10-6-40
dB MF
OVL HOT
FAULTS
11-618.pmd 26/01/2005, 12.152

Ref. 11/618 AW8502, AW8502/117 3

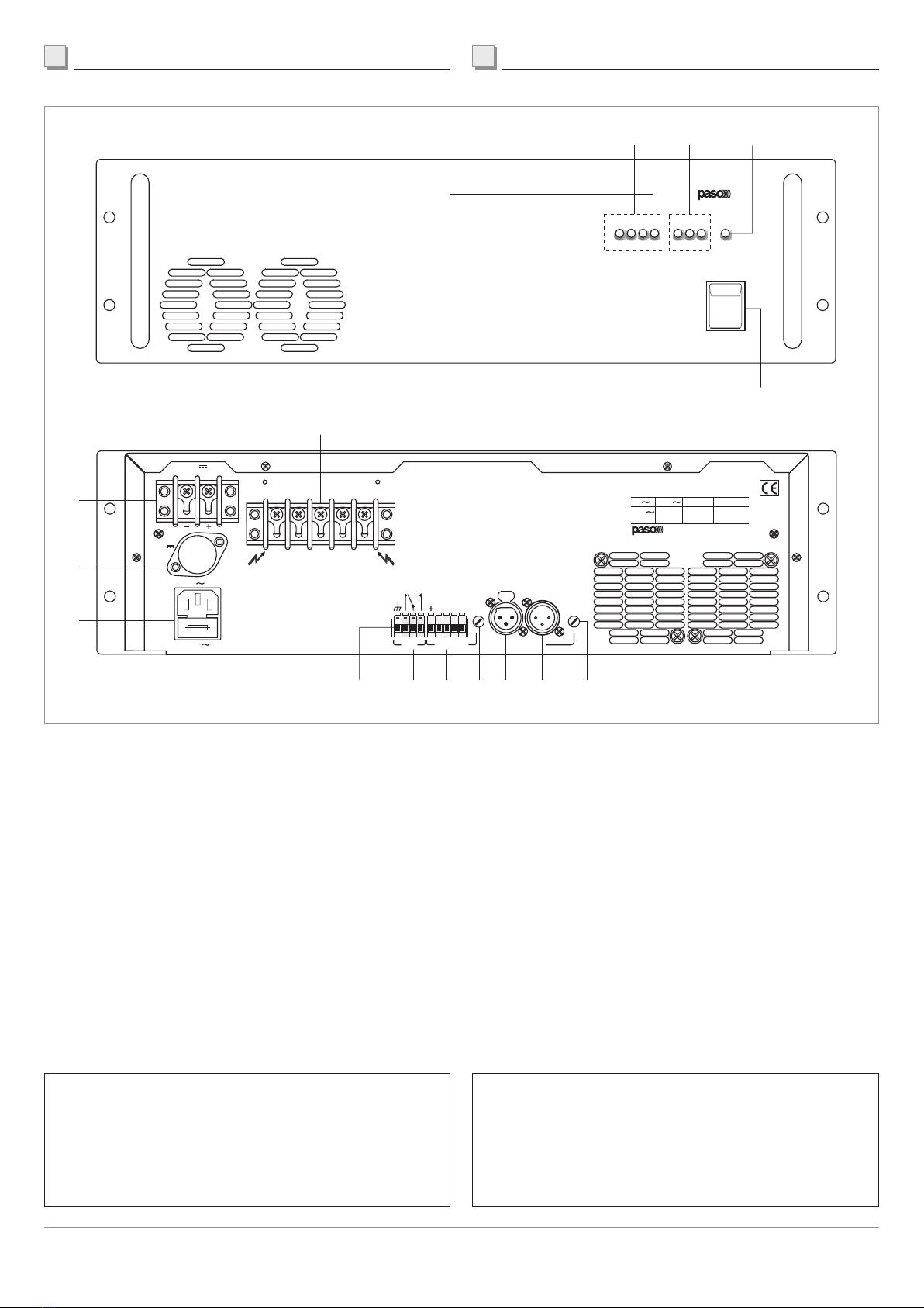

1 GENERAL DESCRIPTION1 DESCRIZIONE GENERALE
1.1 Pannello frontale
[1] Indicatore del livello d’uscita.
[2] Indicatore guasti.
[3] Spia d’accensione.
[4] Interruttore di rete.
1.1 Front panel
[1] Output level indicator.
[2] Failure signalling lamp.
[3] Power signalling lamp.
[4] Mains switch.
1.2 Pannello posteriore
[5] Morsettiera per alimentazione esterna in CC.
[6] Fusibile di protezione alimentazione in CC.
[7] Spina di rete con fusibile incorporato.
[8] Connessione di terra (schermo).
[9] Connessioni relè.
[10] Ingresso emergenza con precedenza.
[11] Regolazione di livello ingresso emergenza.
[12] Uscita di linea.
[13] Ingresso di linea.
[14] Regolazione di livello ingresso linea.
[15] Morsettiera per la connessione dei diffusori.
1.2 Rear panel
[5] Terminal strip for external DC power supply.
[6] Fuse protecting external DC power supply.
[7] Mains plug with built-in fuse.
[8] Earth connection (shield).
[9] Relay connections.
[10] Emergency input with precedence.
[11] Emergency input level control.
[12] Line output.
[13] Line input.
[14] Line input level adjustment.
[15] Terminal strip for connection of loudspeakers.
POWER
ON
POWER AMPLIFIER
AW 8000
SERIES
OUTPUT LEVEL
+10-6-40
dB MF
OVL HOT
FAULTS
I
0
4
321
CAUTION:
DISCONNECT POWER
SUPPLY CORD
BEFORE CHANGING
FUSE.
CAUTION:
TO REDUCE THE RISK
OF FIRE, REPLACE
ONLY WITH SAME
TYPE FUSE.
RATING CONSUMPT.
500W RMS 950W
FUSE
V
230V
50/60Hz
FUSE
T10AL
CONSUMPT. 800W
24V
POWER AMPLIFIER
AW8502
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
MADE IN ITALY
CAUTION: DO NOT OBSTRUCT OPENING !
FUSE
32A
INPUT
LEV
OUTPUT
LEVCH
G
N
D
RELE’
P
EMERG.
V
5
6
7
8 9 10 11 12 13 14
15
La PASO S.p.A declina ogni responsabilità per danni a cose
e/o persone derivanti dall'uso non corretto dell'apparecchio
o da procedure non rispondenti a quanto riportato sul
presente libretto. Nel continuo intento di migliorare i propri
prodotti, la PASO S.p.A. si riserva il diritto di apportare
modifiche ai disegni e alle caratteristiche tecniche in
qualsiasi momento e senza alcun preavviso.
PASO S.p.A will not accept any liability for damage to
property and/or persons arising out of incorrect use of the
equipment or of procedures that do not comply with the
instructions provided in this booklet. PASO S.p.A. strive to
improve their products continuously, and therefore reserve
the right to make changes to the drawings and technical
specifications at any time and without notice.
11-618.pmd 26/01/2005, 12.153

4 AW8502, AW8502/117 Ref. 11/618
2.1 Installazione
Tutti gli apparecchi PASO sono costruiti nel rispetto delle più
severe normative internazionali di sicurezza ed in ottemperanza
ai requisiti della Comunità Europea. Per un corretto ed efficace
uso dell’apparecchio è importante prendere conoscenza di tutte
le caratteristiche leggendo attentamente le presenti istruzioni
ed in particolare le note di sicurezza.
Durante il funzionamento dell’apparecchio è necessario
assicurare un’adeguata ventilazione. Evitare di racchiudere
l’apparecchio in un mobile privo di aerazione o di ostruire le
fessure di ventilazione appoggiando oggetti od accessori sulla
parte superiore. Evitare inoltre di tenere l’apparecchio in
prossimità di sorgenti di calore.
Questo apparecchio è predisposto per il montaggio in mobile
rack standard 19”; allo scopo sono fornite a corredo quattro
viti e quattro rondelle per il relativo fissaggio. Sono forniti,
inoltre, quattro piedini in gomma autodesivi che devono essere
applicati sul fondo dell’apparecchio, in corrispondenza delle
apposite cave, nel caso che quest’ultimo non sia installato in
un mobile rack.
2.1 Installation
Each PASO apparatus is manufactured complying with the
strictest international safety standards and in accordance with
European Community requirements. In order to use the
equipment correctly and efficiently, it is important to be aware
of all its characteristics by reading these instructions, and in
particular the safety notes, carefully.
Adequate ventilation must be provided while the apparatus is
in use. Avoid closing the apparatus inside a cabinet without
ventilation or obstructing the ventilation slits by placing objects
or accessories on top of it.
Also keep the apparatus at a distance from sources of heat.
This equipment has provisions for mounting in a standard 19”
rack. It is supplied with four screws and four washers for
securing it to the rack. Four self-adhesive rubber feet are also
included in the supply. These should be inserted into the hollows
provided for them on the bottom of the unit if it is not installed
in a rack.
2 WARNINGS2 AVVERTENZE
2.2 Alimentazione e messa a terra
L’apparecchio è predisposto per il funzionamento con tensione
di rete a 230 V ± 10% 50/60 Hz (117 V ± 10% 50/60 Hz per la
versione AW8502/117). E’ prevista, in alternativa, la possibilità
di alimentare l’apparecchio con una tensione continua esterna
di +24V. L’amplificatore fornisce una piccola corrente che
permette di mantenere carico l’eventuale accumulatore
connesso alla morsettiera [5].
In accordo con le normative di sicurezza, l’interruttore di
accensione [4] agisce solo sulla tensione di rete.
L’apparecchio é corredato di cavo di alimentazione con filo di
terra ed il relativo terminale sulla spina di rete non deve essere
rimosso in alcun caso. Assicurarsi che la presa di corrente sia
dotata di collegamento di terra a norma di legge.
2.2 Power supply and earthing
The equipment is designed to operate with a mains voltage of
230 V ± 10% 50/60 Hz (117 V ± 10% 50/60 Hz for the
AW8502/117 version). As an alternative, it is possible to power
the unit with a direct voltage of +24V. The amplifier supplies a
current that can be used to keep an accumulator connected to
the terminal strip [5] charged.
In accordance with the safety regulations, the ON/OFF switch
[4] only controls the mains voltage.
The equipment is supplied with a power cable that has an
earth wire, and the associated terminal on the plug should not
be removed under any circumstances. Make sure that the
power outlet has a connection to earth in accordance with the
law.
2.3 Note di sicurezza
Ogni intervento all’interno dell’apparecchio, quale la selezione
di alcuni modi d’uso, l’applicazione di accessori o la sostituzione
di fusibili, deve essere effettuato solo da personale
specializzato: la rimozione del coperchio rende accessibili parti
con rischio di scosse elettriche.
Prima di rimuovere il coperchio accertarsi sempre che il cavo
di rete sia staccato.
Nel caso di accidentale caduta di liquidi sull’apparecchio, staccare
immediatamente la spina di rete ed interpellare il centro di
assistenza PASO più vicino. La connessione di massa telaio
[8] consente di collegare altre apparecchiature per la sola
funzione di schermatura dei segnali a basso livello: questa
presa non deve essere utilizzata per il collegamento di sicurezza
del telaio alla terra.
2.3 Safety notes
Any activities inside the apparatus, such as selecting some of
the operating modes, the installation of accessories or the
replacement of fuses, must be carried out by specialized
personnel only: when the cover is removed, parts liable to
cause electric shocks are exposed.
Before removing the cover, always make sure that the power
cord has been disconnected.
In the event that liquid is accidentally spilt onto the apparatus,
disconnect the mains plug immediately and contact the nearest
PASO Service Centre. The chassis earth connection [8] may
be used to connect other equipment only for the purpose of
shielding the low signals: this socket may not be used to connect
the chassis to earth for safety purposes.
11-618.pmd 26/01/2005, 12.154

Ref. 11/618 AW8502, AW8502/117 5

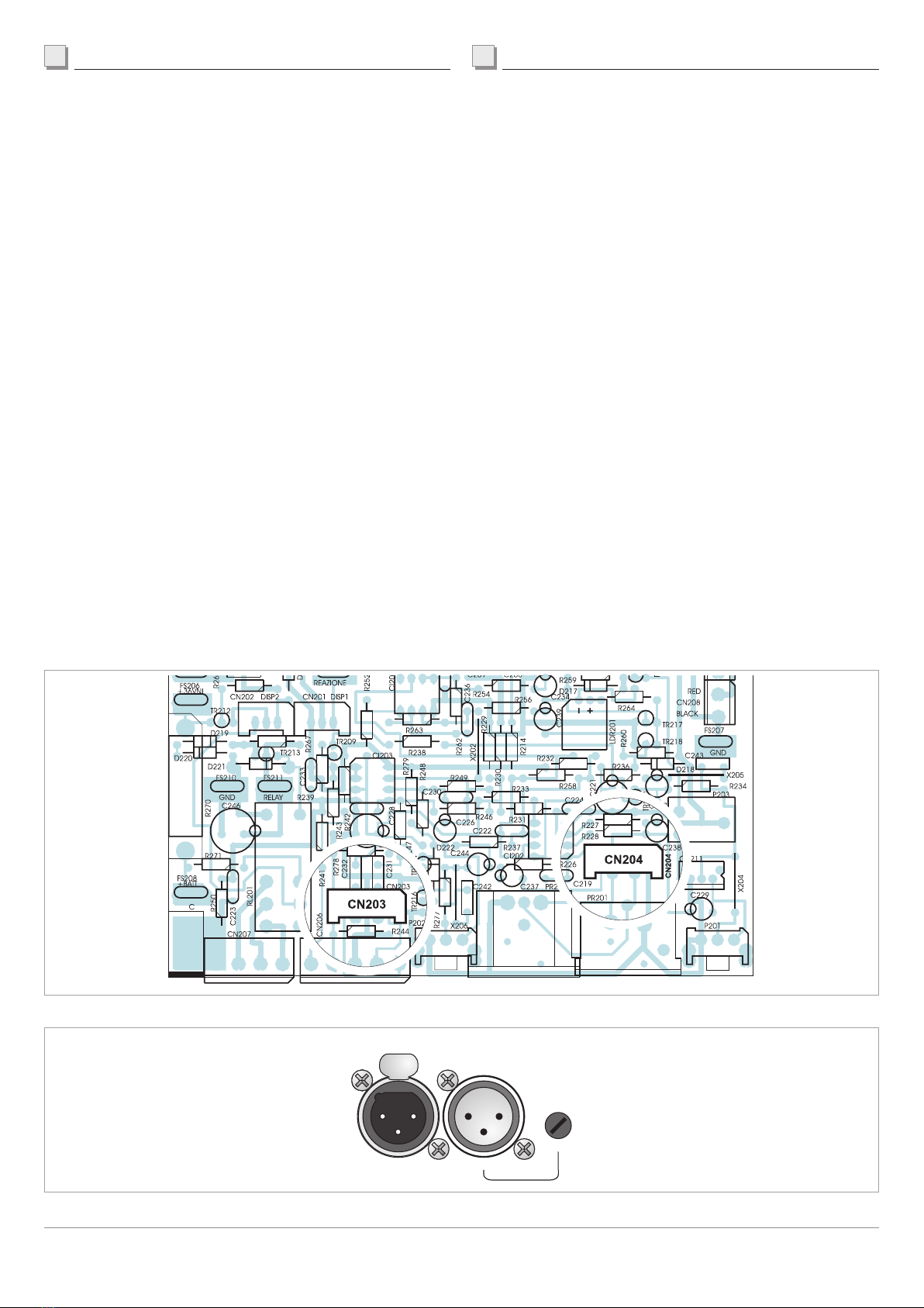

Fig. 3.2.2
1= Schermo
2= Segnale (lato caldo)
3= Segnale (lato freddo)
1= Shield
2= Signal (warm side)
3= Signal (cold side)
Fig. 3.2.1
3 CONNECTIONS3 CONNESSIONI
3.1 Criteri generali
Per un corretto funzionamento dell'apparecchio è opportuno
osservare alcuni criteri di massima nell'esecuzione dei collegamenti:
• non posizionare cavi e microfoni sul mobile dell'apparecchio;
• non stendere le linee di segnale parallele a quelle di rete;
• osservare una distanza minima di 30/40 cm;
• tenere le linee di ingresso e quelle d’uscita distanti fra loro;
• posizionare i microfoni al di fuori dell'angolo di radiazione
dei diffusori sonori per evitare il fenomeno di reazione
acustica (effetto Larsen).
ATTENZIONE!
L'installazione di accessori all'interno dell'apparecchio e la
selezione di alcuni controlli di tipo impiantistico, richiede la
rimozione del coperchio. Questo tipo di operazione deve essere
effettuata solo da personale specializzato: la rimozione del
coperchio rende accessibili parti con rischio di scosse elettriche.
Prima di rimuovere il coperchio accertarsi sempre che il cavo
di rete sia staccato.
3.1 General features
For proper unit operation, use the following instructions when
making the connections:
• Do not place cables or microphones on the unit cabinet;
• Do not lay signal lines parallel to power lines;
• Ensure a minimum distance of 30/40 cm between them;
• Keep input lines and the output lines far apart;
• Keep the microphones outside the operating span of the
speakers to avoid acoustic feedback (Larsen effect).
WARNING!
To install options within the unit and to select some system
controls, the cover must be removed.
This operation should only be performed by qualified service
personnel as it poses the risk of electric shock.
Before removing the cover, ensure that mains cable is
disconnected.
3.2 Ingresso di linea
Sul pannello posteriore dell’apparecchio è disponibile l’ingresso
di linea dell’unità di potenza tramite la presa XLR femmina
INPUT [13]. La sensibilità d’ingresso è regolata dal relativo
controllo LEV [14]. La spina XLR maschio OUTPUT [12]
fornisce lo stesso segnale presente alla presa INPUT, per un
facile collegamento in cascata tra più unità di potenza.
L’ingresso è bilanciato elettronicamente, ed è comunque
possibile isolare galvanicamente l’ingresso dell’amplificatore
tramite la scheda opzionale TM92, dotata di traslatore di linea.
Allo scopo, occorre rimuovere dal connettore CN204, posto
sul circuito controllo e pilotaggio (vedi fig. 3.2.1) i ponticelli
cortocircuitanti ed inserire la scheda TM92.
La figura 3.2.2 riporta le connessioni, viste dall’esterno.
3.2 Line input
The female XLR socket INPUT [13] on the rear panel of the
equipment provides the line input for the power unit. The input
sensitivity is adjusted by means of the relevant LEV control
[14]. The male XLR plug OUTPUT [12] provides the same
signal as on the INPUT socket, making it easy to connect
several units to one another in cascade fashion. The input is
electronically balanced, and it is in any case possible to insulate
the input of the amplifier galvanically by means of the optional
TM92 card, which is equipped with a line repeating coil. To do
this, it is necessary to remove the short-circuiting jumpers
from connector CN204, situated on the control and driving
circuit (see Figure 3.2.1) and to insert card TM92. Figure 3.2.2
shows the connections, seen from outside.
INPUT
LEV
OUTPUT
12
3
12
3
11-618.pmd 26/01/2005, 12.155

6 AW8502, AW8502/117 Ref. 11/618
Fig. 3.3.1
Tabella 3.4.1
Uscita
90 V
50 V
70 V
100 V
AW8502
16 Ω
5Ω
9,4 Ω
20 Ω
Table 3.4.1
Output
90 V
50 V
70 V
100 V
AW8502
16 Ω
5Ω
9,4 Ω
20 Ω

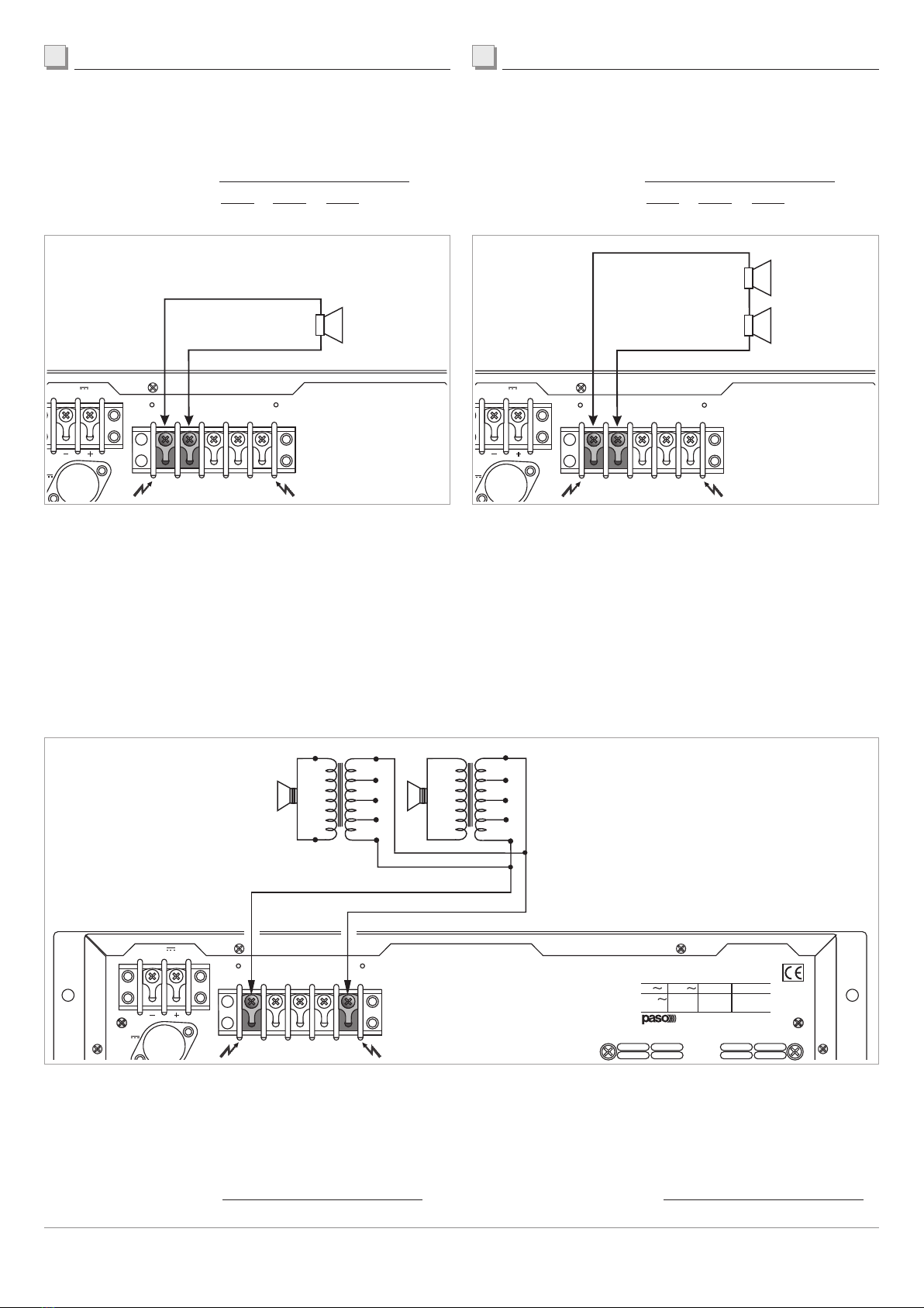

•Calcolo dell’impedenza nei collegamenti in serie
Nel caso di diffusori collegati in serie tra loro, l’impedenza
totale è la somma delle singole impedenze:
Impedenza totale =Z1 +Z2 +Z3 +....
3 CONNECTIONS3 CONNESSIONI

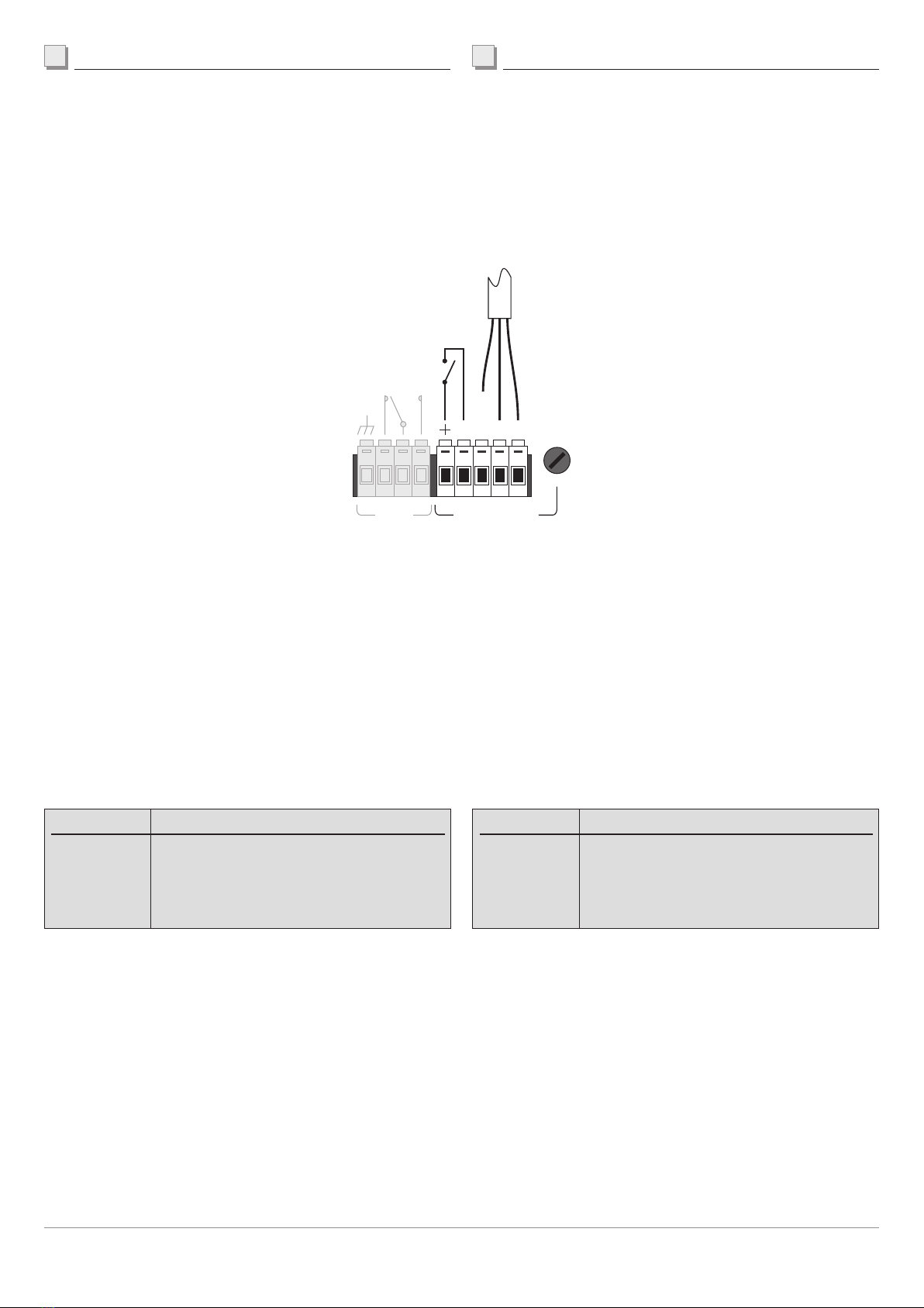

3.3 Ingresso emergenza
La morsettiera [10], in unione alla precedenza, permette la
connessione dell’amplificatore con un segnale audio
d’emergenza (centralina telefonica, etc.).
Per abilitare il passaggio del segnale d’emergenza, è
necessario cortocircuitare il terminale + ed il terminale
P della morsettiera: così facendo verrà automaticamente
interrotto un eventuale segnale presente all’ingresso [13].
3.4 Uscite di potenza
Le uscite di potenza per i diffusori sono disponibili sulla
morsettiera [15]. È possibile realizzare un impianto di diffusione
sonora utilizzando sia diffusori a bassa impedenza, sia diffusori
dotati di traslatore di linea. In entrambi i casi il carico
complessivo non deve essere tale da sovraccaricare
l’amplificatore: non applicare cioè diffusori o gruppi di diffusori
con impedenza più bassa di quella nominale della presa alla
quale sono collegati. Si raccomanda inoltre di porre particolare
attenzione al calcolo delle impedenze nel caso si debbano
realizzare impianti di diffusione misti (a bassa impedenza e a
tensione costante).
In tabella 3.4.1 sono riportati i valori nominali di tensione ed
impedenza per le diverse uscite.
3.4 Power outputs
The power outputs for the loudspeakers are available on the
terminal strip [15]. It is possible to set up a sound-broadcasting
system using either low-impedance loudspeakers or
loudspeakers equipped with a line transformer. In both cases
the overall load must not be such as to overload the amplifier.
This means that you must not apply loudspeakers or groups of
loudspeakers with an impedance lower than the rated
impedance of the socket to which they are connected. It is
also necessary to pay particular attention to calculating the
impedance values if mixed broadcasting systems (low
impedance and constant voltage) are to be set up. Table 3.4.1
shows voltage and impedance rated values for the various
outputs.
3.4.1 Sistemi a bassa impedenza
In applicazioni che richiedono l’uso di pochi altoparlanti, la
linea di collegamento può essere connessa tra il terminale
comune 0e la presa 16 ΩΩ
ΩΩ
Ωdella morsettiera [15].
Il collegamento degli altoparlanti, di tipo serie o parallelo o
misto, deve fornire un’impedenza calcolata pari o superiore
a 16 ohm. Nelle figure 3.4.1 e 3.4.2 sono riportati degli esempi
di collegamento.
3.4.1 Low-impedance systems
In applications that require the use only of a few loudspeakers,
the connecting line may be connected between the common
terminal 0and the 16 ΩΩ
ΩΩ
Ωsocket of the terminal strip [15].
The loudspeaker connection, whether of the serial or parallel
type or mixed, should provide an impedance calculated to be
equal to or higher than 16 ohm. Some example of connection
is shown in Figures 3.4.1 and 3.4.2.
•Calculating the impedance value in series connections
In the case of loudspeakers connected to one another in
series, the total impedance is the sum of the single impedance
values:
Total impedance =Z1 +Z2 +Z3 +....
LEVCH
G
N
D
RELE’
P
EMERG.
Il livello del segnale d’emergenza può
essere regolato tramite l’apposito controllo
LEV [11].
L’ingresso è bilanciato elettronicamente,
ed è comunque possibile isolare
galvanicamente l’ingresso dell’amplificatore
tramite la scheda opzionale TM92, dotata
di traslatore di linea. Allo scopo, occorre
rimuovere dal connettore CN203, posto sul
circuito controllo e pilotaggio (vedi fig.
3.2.1, p.5) i ponticelli cortocircuitanti ed
inserire la scheda TM92.
3.3 Emergency input
Combined with the precedence function, the terminal strip [10]
enables the amplifier to be connected to an emergency audio
signal (PABX, etc.).
To enable the emergency signal to pass, it is necessary
to short-circuit the + terminal and the P terminal of
the terminal strip. In this way, any signal present on the
input [13] will be automatically interrupted.
The level of the emergency signal can be
adjusted by means of the LEV control
[11].
The input is electronically balanced, and it
is in any case possible to insulate the input
of the amplifier galvanically by means of
the optional TM92 card, which is equipped
with a line repeating coil. To do this, it is
necessary to remove the short-circuiting
jumpers from connector CN203, situated
on the control and driving circuit (see Figure
3.2.1, p.5) and to insert card TM92.
11-618.pmd 26/01/2005, 12.156

Ref. 11/618 AW8502, AW8502/117 7
1
1
Z1
1
Z2
+1
Z3
+ + ......
Impedenza totale =1
1
Z1
1
Z2
+1
Z3
+ + ......
Total impedance =
Fig. 3.4.1 Fig. 3.4.2
Fig. 3.4.3
potenza amplificatore
potenza diffusore
Numero diffusori =amplifier power
speaker power
Number of speakers =
3 CONNECTIONS3 CONNESSIONI
•Calcolo dell’impedenza nei collegamenti in parallelo
Nel caso di diffusori collegati in parallelo tra loro, l’impedenza
totale può essere determinata mediante la seguente formula:
•Calculating the impedance value in parallel connection
In the event of loudspeakers connected in parallel to one
another the total impedance can be calculated by means of
the following formula:
3.4.2 Sistemi a tensione costante
Nel caso di impianti con un gran numero di diffusori e/o con
distanze tra amplificatori ed altoparlanti molto elevate é
preferibile utilizzare un sistema di distribuzione a tensione
costante (definito anche ad alta impedenza). In questo tipo di
impianto, i diffusori, provvisti di trasformatori di adattamento di
impedenza, sono tutti collegati in derivazione alla linea (vedi
es. di Fig. 3.4.3); questo particolare rende di facile realizzazione
l’impianto e, nel caso in cui un altoparlante dovesse per qualche
motivo scollegarsi dalla linea, il resto dell’impianto proseguirebbe
nel suo regolare funzionamento. Le tensioni costanti disponibili
in uscita dall’amplificatore sono 90,50,70 e100 V.
3.4.2 Constant voltage systems
When a large number of speakers is used and/or the speakers
are placed far from the amplifiers, constant voltage distribution
system should be used (also known as high-impedance
systems).
In this type of system, the speakers are fitted with impedance
adaptation transformers and all of them have shunt line
connections (see example of Fig. 3.4.3).
This simplifies the layout of the system and if, for any reason,
a loudspeaker is disconnected from the line, the rest of the
system will continue to work properly. The constant voltages
output from the amplifier are 90,50,70 and 100 V.
•Calcolo del numero di diffusori (tramite le potenze)
Si supponga di avere definito sia l'amplificatore (cioè la sua
potenza di uscita) che il tipo di diffusore con relativa potenza
assorbita. In questo caso il massimo numero di diffusori
collegabile sulla linea è determinato dalla seguente formula:
•Determining the number of speakers (through power values)
If both the amplifier (i.e. its output power) and the type of
speaker with its power consumption have been established,
the maximum number of speakers which may be connected
to the line may be determined as follows:
CONSUMPT. 800W
24V
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
16 Ω
CONSUMPT. 800W
24V
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
8Ω
8Ω
RATING CONSUMPT.
500W RMS 950W
230V
50/60Hz
FUSE
T10AL
CONSUMPT. 800W
24V
POWER AMPLIFIER
AW8502
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
MADE IN ITALY
CAUTION: DO NOT OBSTRUCT OPENING !
FUSE
32A
V
0
100 V 100 V
0
11-618.pmd 26/01/2005, 12.157

8 AW8502, AW8502/117 Ref. 11/618
Fig. 3.5.1
Posizione A= Filtro inserito
Posizione B= Filtro disinserito
500 W
10 W
Numero diffusori ==50
Esempio: si utilizzino un amplificatore AW8502 con
plafoniere modello Paso C52/10-T. L'amplificatore è in grado
di erogare una potenza pari a 500 W, mentre un diffusore
assorbe una potenza di 10 W. Per sapere quanti diffusori
sono collegabili alla linea di uscita si calcola:
500 W
10 W
Number of speakers ==50
Example: in a system including a AW8502 amplifier with
ceiling speakers type Paso C52/10-T is used, the amplifier
can supply 500 W power whereas the speaker has a power
consumption of 10 W. The number of speakers which may
be connected to the output line is:
3 CONNECTIONS3 CONNESSIONI
•Calcolo del numero di diffusori (tramite le impedenze)
Se il dato disponibile è l'impedenza del diffusore, il numero
massimo di diffusori collegabili ad una linea è:
Numero diffusori =impedenza diffusore
impedenza amplificatore
dove l'impedenza nominale dell'amplificatore è ricavabile dalla
tabella 3.4.1.
Esempio: si utilizzino un amplificatore AW8502 con diffusori
tipo Paso C48-T, che presentano una impedenza pari a 833
ohm. Dalla tabella 3.4.1 si trova che l'impedenza nominale di
carico della linea a 100 V è pari a 20 ohm. Quindi:
833 Ω
20 Ω
Numero diffusori ==41
•Determining the number of speakers (through impedance)
If the impedance of the speaker is known, the maximum
number of speakers which may be connected to the line is:
Number of speakers =speaker impedance
amplifier impedance
where the amplifier rated impedance may be determined
referring to Table 3.4.1.
Example:IfaAW8502 amplifier is used with speakers type
Paso C48-T having a 833 ohm impedance, the rated load
impedance of the line at 100 V may be determined from Table
3.4.1 as being equal to 20 ohm. Thus:
833 Ω
20 Ω
Number of speakers ==41
3.5 Filtro selezione voce
L'inserimento di questo filtro può contribuire al miglioramento
dell'intelligibilità della parola in ambienti riverberanti o
particolarmente affollati; esaltando le frequenze del parlato, si
concentra tutta la potenza dell'amplificatore in questa banda,
ottenendo quindi una più elevata dinamica in uscita ed una
maggiore chiarezza. Si consiglia, in particolare, di inserire questo
filtro in impianti con diffusori a tromba, in quanto un eccessivo
livello di frequenze basse potrebbe danneggiare la membrana
del diffusore. Per inserire il filtro é necessario modificare la
posizione del ponticello, posto sul circuito di controllo e pilotaggio
dell'apparecchio, come indicato in figura 3.5.1.
3.5 Voice selection filter
The use of this filter improves the voice comprehension in
highly reverberating or heavy-crowded rooms.
By emphasizing voice frequencies, the whole amplifier power
is concentrated in this band, thus offering higher output
dynamics and better clarity.
This filter should be installed in particular in systems with horn
speakers, as too many low frequencies could damage the
speaker diaphgram.

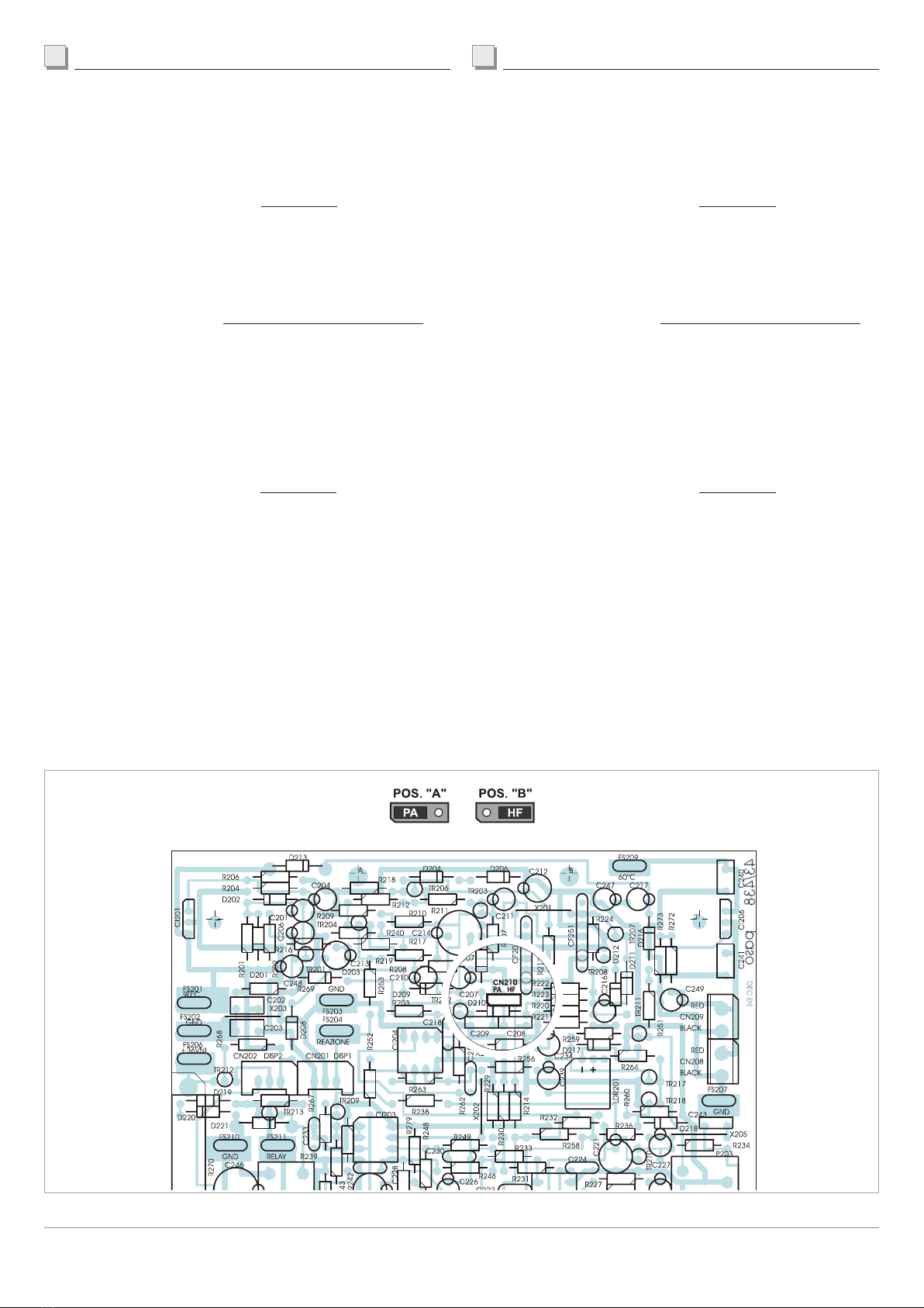

To install the filter, the position of the jumper on the control
and driving circuit of the equipment must be changed as shown
in Figure 3.5.1.
Position A= Filter ON
Position B= Filter OFF
11-618.pmd 26/01/2005, 12.158

Ref. 11/618 AW8502, AW8502/117 9
4 OPERATION4 USO DELL’APPARECCHIO
4.1 Accensione
Prima di mettere in funzione l'apparecchio accertarsi di avere
realizzato tutte le connessioni necessarie al completamento
dell'impianto. Portare l'interruttore di rete [4] in posizione
‘ON’. La spia luminosa ON [3] confermerà l'accensione
dell'apparecchio. Se necessario, regolare il livello di ascolto
tramite il controllo LEV [14].
4.1 Power on
Before switching the unit on, check that all the connections
have been correctly made.
Set the mains switch [4] to the ‘ON’ position.
The ON [3] LED lights up, when the unit is switched on.
If necessary, use the LEV control [14] to adjust the volume.
4.2 Ventilazione forzata
L’AW8502 (AW8502/117) dispone di due ventole per la
ventilazione forzata degli stadi finali di potenza. Queste
ventole, asservite da un proprio circuito di alimentazione e
controllo, si attivano automaticamente al raggiungimento di
una determinata temperatura dei dissipatori di calore e si
arrestano quando la temperatura ritorna a livelli normali. In
pratica, in condizioni d’uso tipiche per amplificatori di questa
caratura, quali la diffusione di musica di sottofondo intervallata
da annunci vocali a piena potenza, ed in condizioni climatiche
normali, la ventilazione forzata non si rende necessaria e
non viene quindi attivata; ciò comporta una notevole riduzione
dell’usura meccanica delle parti in movimento, la riduzione
dell’accumulo di polvere introdotta nell’apparecchio dalle
ventole e, non ultima, la riduzione del rumore ambientale
causato dall’elevato numero di ventole in rotazione nel caso
di impianti con uno o più armadi contenenti un gran numero
di booster.
4.2 Forced ventilation
The AW8502 (AW8502/117) has two fans for forced
ventilation of the end power stages. These fans, with their
own power supply and control circuit, are activated
automatically whenever the dissipators reach a given heat
temperature, and they switch off when the temperature has
returned to a normal level. In practice, in typical operating
conditions for amplifiers with this rating, such as the
broadcasting of background music interrupted by voice
announcements at the full output power, and in normal climatic
conditions, forced ventilation is not necessary and will
therefore not be activated. This means a considerable
reduction in the rate of mechanical wear of the moving parts,
a reduction in the quantity of dust accumulating inside the
equipment after entering through the fans and, last but not
least, reduction of the backgroud noise level caused by the
high number of fans that are turning in systems with one or
more cabinets containing a large number of boosters.
5 SERVICE NOTES5 NOTE DI SERVIZIO
5.1 Condizioni di sovraccarico e protezione
Applicare un valore di impedenza di carico inferiore a quella
nominale significa richiedere all'apparecchio una potenza
superiore a quella erogabile con continuità. Questo potrebbe
portare al danneggiamento degli stadi finali di potenza e del
trasformatore di uscita.
Per non incorrere in questi inconvenienti gli amplificatori della
serie AW8000 sono dotati di circuito di protezione contro i
sovraccarichi con ripristino automatico.
Il circuito di protezione interverrà immediatamente
sull'amplificatore qualora si verificasse uno dei seguenti casi:
• cortocircuito su una delle uscite per altoparlanti;
• impedenza di carico inferiore al 70% del valore nominale;
• potenza richiesta dal sistema di diffusori, collegati sulle linee
a tensione costante, superiore a quella erogabile
dall'amplificatore.
La condizione di sovraccarico è segnalata dall'accensione
intermittente della spia luminosa OVL dell’indicatore FAULTS
[2] posto sul pannello frontale dall'apparecchio. L’AW8502
riprenderà il regolare funzionamento non appena si sarà
provveduto a rimuovere la causa del sovraccarico. Per i valori
di impedenza e di tensione nominali per le diverse uscite e per
il corretto dimensionamento di un impianto si veda il par. 3.4.
Nel caso l’amplificatore raggiunga una temperatura eccessiva
(indicata dall’accensione della spia HOT), un sistema automatico
ne interrompe l’erogazione di potenza fino al rientro nei valori
normali.
Se l’amplificatore è collegato tramite accumulatore 24V, qualora
venga a mancare la tensione di rete 230 V (117 V per il modello
AW8502/117) si accenderà la spia MF (MAINS FAILURE) ed il
contatto del relè [9] cambierà stato. In condizione di
amplificatore spento (sconnesso da rete e da batteria) la
posizione dei contatti del relè è quella indicata accanto alla
morsettiera. Se la tensione di rete è presente, il contatto del
relè assumerà posizione opposta a quella indicata
sull’apparecchio.
5.1 Overload and protection conditions
When a load impedance value lower than the rated one is
applied, the unit will have to supply a greater power level than
it can deliver continuously.
This could damage the end power stages and the output
transformer. To avoid such problems, the AW8000 series
amplifiers are provided with an overload protection circuit with
automatic reset.
The protection circuit will be immediately operated in the
following cases:
• short circuit at one of the loudspeaker outputs;
• load impedance less than 70% of the rated value;
• a demand for power from loudspeakers connected to constant
voltage lines which is greater than the maximum power the
amplifier can deliver.
An overload condition will be signalled by the intermittent
flashing of the OVL signalling lamp of the FAULTS indicator
[2] on the front panel of the equipment. The AW8502 will
resume normal operation as soon as the cause of the overload
has been eliminated. As far as concerns the impedance values
and the rated voltages of the various different outputs and for
correct sizing of the system, see point 3.4.
If the temperature of the amplifier becomes too high (the HOT
signalling lamp will light up), an automatic system will stop the
power until the temperature has dropped to within the normal
range.
If the amplifier is connected by means of a 24V accumulator,
in the event of failure of the mains 230 V power (117 V for
model AW8502/117) the MF (MAINS FAILURE) signalling lamp
will light up and the status of the relay contact [9] will change.
With the amplifier off (disconnected from the mains and from
the battery), the positions of the relay contacts are those
indicated next to the terminal strip. If the mains voltage is
present, the position of the relay contact will be the opposite
to that indicated on the equipment.
11-618.pmd 26/01/2005, 12.159

10 AW8502, AW8502/117 Ref. 11/618
5 SERVICE NOTES5 NOTE DI SERVIZIO
5.2 Regolazioni
Taratura della corrente a riposo dello stadio finale (da effettuare
con apparecchio freddo e con volume principale al minimo):
1. Regolare P101 fino a misurare una tensione di 3 mV ai capi
di R110.
2. Regolare P151 fino a misurare una tensione di 3 mV ai capi
di R160.
Taratura di fondo-scala dell'indicatore della potenza di uscita:
1. Portare l'amplificatore a potenza nominale su carico nominale
con segnale sinusoidale a 1 kHz.
2. Regolare P801 per avere l'accensione del led rosso.
3. Diminuire lentamente P801 fino allo spegnimento del led
rosso.
5.2 Adjustments
Calibration of the idle current on the end stage (to be performed
when the equipment is cold and the main volume is to the
minimum):
1. Adjust P101 untila3mVvoltage is measured at the R110
ends.
2. Adjust P151 untila3mVvoltage is measured at the R160
ends.
Full-scale calibration of the output power indicator:
1. Set the amplifier to the rated power at rated load and 1 kHz
sinusoidal signal.
2. Adjust P801 until the red LED lights up.
3. Gradually reduce P801 until the red LED extinguishes.
6 TECHNICAL SPECIFICATIONS6 CARATTERISTICHE TECNICHE
AW8502 AW8502/117
Potenza di uscita nominale 500 W Rated output power
Uscite a tensione costante 100 -70 - 50 - 90 V Constant voltage outputs
Distorsione alla potenza nominale < 1% Distortion at rated power
Distorsione massima (*) < 2% Maximum distortion (*)
Ingresso di linea Line input
Sensibilità 270 mV Sensitivity
Impedenza 100 kΩImpedance
Rapporto segnale/disturbo > 85 dB S/N ratio
Risposta in frequenza (± 3 dB) 50 ÷ 20.000 Hz Frequency response (± 3 dB)
Attenuazione priorità > 50 dB Priority attenuation
Ingresso emergenza Emergency input
Sensibilità 270 mV Sensitivity
Impedenza 100 kΩImpedance
Rapporto segnale/disturbo > 85 dB S/N ratio
Risposta in frequenza (± 3 dB) 85 ÷ 18.000 Hz Frequency response (± 3 dB)
Condizioni di funzionamento Operating conditions
Alimentazione da rete 230 V ± 10% 50/60 Hz 117 V ± 10% 50/60 Hz Mains power supply
Consumo di potenza 950 W / 1150 VA (@ 230 V) Power consumption
Alimentazione esterna in CC 24 V External DC power supply
Consumo di corrente MAX 25 A (@ 24 V) Current consumption
Temperatura operativa -10°C ÷ +45°C Operating temperature range
Temperatura di stoccaggio -40°C ÷ +70°C Storage temperature range
Umidità relativa < 95% Relative humidity
Dimensioni 482 x 133 x 420 mm Dimensions
Peso 21,5 kg Weight
(*)
L’amplificatore è dotato di uno speciale circuito in
grado di ridurre la distorsione in presenza di segnali
d’ingresso con livelli eccessivi.
(*)
The amplifier has a special circuit capable of lowering
distortion in the presence of input signals featuring
excessively high levels.
11-618.pmd 26/01/2005, 12.1510

Ref. 11/618 AW8502, AW8502/117 11
1 ALLGEMEINE BESCHREIBUNG1 DESCRIPTION GÉNÉRALE
1.1 Panneau frontal
[1] Indicateur de niveau de sortie.
[2] Indicateur de pannes.
[3] Voyant lumineux de mise en marche.
[4] Interrupteur de secteur.
1.1 Frontplatte
[1] Anzeige der Ausgangsstufe.
[2] Defektanzeige.
[3] Betriebskontrolleuchte.
[4] Netzschalter.
1.2 Panneau postérieur
[5] Bornier d’alimentation externe en courant continu.
[6] Fusible de protection alimentation.
[7] Fiche de secteur avec fusible incorporé.
[8] Connexion de terre (blindage).
[9] Connexions relais.
[10] Entrée signal d'urgence avec priorité.
[11] Réglage du niveau d'entrée signal d'urgence.
[12] Sortie de ligne.
[13] Entrée de ligne.
[14] Réglage du niveau d’entrée de ligne.
[15] Bornier de branchement des haut-parleurs.
1.2 Rückpaneel
[5] Klemmenbrett für die externe Gleichstromeinspeisung.
[6] Schutzsicherung.
[7] Netzstecker mit integrierter Sicherung.
[8] Erdanschluss (Schirmung).
[9] Relaisanschlüsse.
[10] Notfalleingang mit Vorrang.
[11] Stufeneinstellung Notfalleingang.
[12] Leitungsausgang.
[13] Leitungseingang.
[14] Stufenregulierung des Linieneingang.
[15] Klemmenbrett für den Anschluß der Lautsprecher.
POWER
ON
POWER AMPLIFIER
AW 8000
SERIES
OUTPUT LEVEL
+10-6-40
dB MF
OVL HOT
FAULTS
I
0
4
321
CAUTION:
DISCONNECT POWER
SUPPLY CORD
BEFORE CHANGING
FUSE.
CAUTION:
TO REDUCE THE RISK
OF FIRE, REPLACE
ONLY WITH SAME
TYPE FUSE.
RATING CONSUMPT.
500W RMS 950W
FUSE
V
230V
50/60Hz
FUSE
T10AL
CONSUMPT. 800W
24V
POWER AMPLIFIER
AW8502
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
MADE IN ITALY
CAUTION: DO NOT OBSTRUCT OPENING !
FUSE
32A
INPUT
LEV
OUTPUT
LEVCH
G
N
D
RELE’
P
EMERG.
V
5
6
7
8 9 10 11 12 13 14
15
PASO S.p.A décline toute responsabilité en cas de dommages
matériels et/ou physiques provoqués par l'utilisation impropre
de l'appareil ou encore par des opérations ou des
interventions ne respectant pas les instructions figurant dans
la présente notice. En raison de l’amélioration constante de
ses produits, PASO S.p.A. se réserve le droit d’apporter des
modifications aux dessins et caractéristiques techniques à
tout instant et sans préavis aucun.
PASO S.p.A lehnt jede Haftung für Schäden an Personen
und / oder Gegenständen ab, die durch unzweckmäßige
Verwendung oder Vorgehen entstehen, die nicht den
Anweisungen dieses Handbuches entsprechen. In der
Überzeugung, die eigenen Produkte beständig verbessern
zu wollen, behält sich PASO S.p.A. das Recht vor, jederzeit
und ohne Vorankündigung Änderungen an technischen
Zeichnungen und - Merkmalen vorzunehmem.
11-618.pmd 26/01/2005, 12.1511

12 AW8502, AW8502/117 Ref. 11/618
2 HINWEISE2 PRÉCAUTIONS
2.2 Alimentation et mise à la terre
L'appareil est prévu pour fonctionner sur secteur à 230 V
±10%, 50/60 Hz (117 V ±10% 50/60 Hz pour la version
AW8502/117). En alternative, il peut également être alimenté
avec une tension continue externe à +24V. L'amplificateur
fournit un petit courant qui permet de maintenir sous charge
l'éventuel accumulateur relié au bornier [5].
Conformément aux normes de sécurité, l'interrupteur de mise
en marche [4] agit uniquement sur la tension de secteur.
Le cordon d'alimentation de l'appareil est muni d'un fil de mise
à la terre et la borne présente sur la fiche secteur ne doit
jamais être enlevée. S'assurer que la prise de courant présente
une connexion de mise à la terre conforme aux normes.
2.2 Stromversorgung und Erdung
Das Gerät ist für den Betrieb mit einer Netzspannung von
230 V ± 10% 50/60 Hz (117 V ± 10% 50/60 Hz – Version
AW8502/117 -) ausgelegt. Alternativ besteht die Möglichkeit,
das Gerät mit einer konstanten externen Spannung von +24V
zu speisen. Der Verstärker liefert einen schwachen Strom, der
die Ladung des u. U. vorhandenen Akkumulators erhält, der an
das Klemmenbrett [5] angeschlossen ist. Gemäß den
Sicherheitsvorschriften, hat der Hauptschalter [4] nur Einfluss
auf die Netzspannung. Das Gerät ist mit einem Einspeisungskabel
mit Erdleiter ausgerüstet; das entsprechende Endstück am
Netzstecker darf auf keinen Fall entfernt werden. Stellen Sie
sicher, dass die Steckdose einen vorschriftsmäßigen
Erdanschluss besitzt.
2.1 Installation
Alle PASO - Geräte sind gemäß den strengsten internationalen
Sicherheitsvorschriften und unter Einhaltung der Anforderungen
der Europäischen Gemeinschaft gebaut. Der korrekte und
effiziente Einsatz des Geräts setzt die Kenntnis aller
Eigenschaften und dementsprechendes Lesen dieser
Gebrauchsanleitung, insbesondere der Sicherheitsanweisungen
voraus. Während des Betriebs des Geräts muß eine
ausreichende Lüftung gewährleistet sein. Das Einschließen des
Geräts in einen nicht gelüfteten Schrank oder der Verschluß
von Lüftungsöffnungen durch Abstellen von Objekten soll
vermieden werden. Das Gerät nicht in der Nähe von
Wärmequellen aufstellen.
Dieses Gerät ist für die Montage in Standard-Rackschränken
19” ausgelegt; zu diesem Zweck werden vier Schrauben und
vier Unterlegscheiben für die Montage beigelegt. Außerdem
sind vier Aufstellfüßchen aus selbsthaftendem Gummi im
Lieferumfang enthalten, die am Boden des Geräts in den
entsprechenden Einkerbungen angebracht werden müssen,
wenn das Gerät nicht in einem Rack installiert wird.
2.3 Conseils de securité
Toute intervention à l’intérieur de l’appareil, comme la sélection
de certains modes d’emploi, l’application d’accessoires ou la
substitution de fusibles, doit être exclusivement effectuée par
un personnel expert: le retrait du couvercle rend accessibles
certaines parties présentant des risques d’électrocution.
Avant d’enlever le couvercle, contrôler toujours que le cordon
d’alimentation est débranché.
En cas de chute accidentelle de liquides sur l’appareil,
débrancher immédiatement la fiche d’alimentation et contacter
le centre d’assistance PASO le plus proche. Il est possible de
relier d’autres appareils à la connexion de masse du châssis
[8] seulement pour la fonction de protection des signaux à
bas niveau: cette prise ne doit pas être utilisée pour la
connexion de sécurité du châssis à la terre.
2.3 Sicherheitsanweisungen
Jeder Eingriff im Innern des Geräts, wie die Wahl einiger
Anwendungen, die Montage von Zubehör oder das Auswechseln
von Schmelzsicherungen darf nur von Fachpersonal
vorgenommen werden: die Entfernung des Deckels legt
Komponenten mit Stromschlaggefahr frei.
Vor Öffnen des Deckels ist immer sicherzustellen, daß der
Netzstecker abgezogen ist.
Bei versehentlichem Vergießen von Flüssigkeiten auf dem Gerät
muß der Netzstecker unverzüglich abgezogen und das nächste
PASO Kundendienstzentrum verständigt werden. Die
Verbindung des Erdschutzleiters des Gehäuses [8] erlaubt auch
die Verbindung anderer Geräte, allerdings mit auschließlicher
Schutzfunktion gegen Niederfrequenzsignale: dieser Anschluß
darf nicht für die Verbindung des Erdschutzleiters verwendet
werden.
2.1 Installation
Tous les appareils PASO sont construits en respectant les normes
internationales de sécurité les plus sévères et conformément
aux normes requises par la Communauté Européenne. Pour
une utilisation correcte et efficace de l’appareil il est important
de prendre connaissance de toutes ses caractéristiques en lisant
attentivement les présentes instructions et notamment les
notices de sécurité. Il est nécessaire une juste ventilation à
l’appareil lors de son fonctionnement. Ne pas enfermer
l’appareil dans un meuble sans aération et ne pas obstruer les
fissures d’aération en posant des objets ou accessoires sur la
partie supérieure de l’appareil. Eviter en outre de placer
l’appareil à proximité de sources de chaleur.
Cet appareil est prévu pour être monté sur un meuble rack
standard de 19” et est pour cela fourni avec quatre vis et
quatre rondelles en vue de sa fixation. Il est par ailleurs muni
de quatre pieds en caoutchouc auto-adhésifs à appliquer sur
le fond de l'appareil, en correspondance des cavités prévues
à cet effet, lorsque l'appareil n'est pas prévu pour être installé
dans un meuble rack.
11-618.pmd 26/01/2005, 12.1512

Ref. 11/618 AW8502, AW8502/117 13
Fig./Abb. 3.2.2
1 = Blindage
2 = Signal (côté chaud)
3 = Signal (côté froid)
1 = Schirmung
2 = Signal (warme Seite)
3 = Signal (kalte Seite)
Fig./Abb. 3.2.1
3 ANSCHLÜSSE3 CONNEXIONS
3.1 Criteres generaux
Pour un bon fonctionnement de l’appareil il est conseillé de suivre
certains critères généraux pour l’exécution de connexions:
• ne positionner pas de câbles et de micrphones sur le meuble
de l’appareil.
• ne placer pas les lignes de signal parallèles à celles de réseau;
• observer une distance minimum de 30/40 cm;
• positionner les lignes d’entrée et les lignes de sortie séparées
les unes des autres;
• positionner les microphones hors de l’angle de radiation des
diffuseurs sonores pour éviter le phénomène de réaction
acoustique (effet Larsen).
ATTENTION!
L'installation d'accessoires à l'intèrieur de l'appareil et la
sélection de certains contrôles sur l'installation nècessitè le
retrait du couvercle. Ce type d'operation doit être effectué par
un personnel spécialisé: le retrait du couvercle rend accessibles
des zones présentant le risque de décharges électriques. Avant
d'enlever le couvercle, s'assurer toujours que le câble
d'alimentation ait été débranché.
3.1 Allgemeine Hinweise
Für einen korrekten Betrieb des Gerät müssen folgende
Hinweise für die Anschlüsse beachtet werden:
• Kabel und Mikrophone nie auf das Möbel des Gerät
legen;
• Mikrophonleitungen und Netzkabel nie parallel führen;
• Sondern einen Mindestabstand von 30-40 cm einhalten;
• Eingangs- und Ausgangsleitungen immer entfernt
voneinander legen;
• Aufstellen von Mikrophonen vor Lautsprechern erzeugt
einen Pfeifton (Larsen-Effekt).
ACHTUNG!
Für den Einbau von Zubehörteilen im Innern des Gerät und für
die Einstellung von Wartungschaltern muß der Deckel
abgenommen werden. Dies darf nur von autorisierten Fackräften
durchgeführt werden, da durch das Entfernen des Deckels mit
dem Berühren der stromführenden. Teile Lebensgefahr verbunden
ist. Entfernen Sie erst den Deckel, wenn Sie sich vergewissert
haben, daß das Stromkabel nicht angeschlossen ist.
3.2 Entrée de ligne
Sur le panneau postérieur de l'appareil est disponible l'entrée
de ligne de l'unité de puissance, utilisable par l'intermédiaire
de la prise XLR femelle INPUT [13]. La sensibilité d'entrée est
réglée par le contrôle LEV [14] correspondant. La fiche XLR
mâle OUTPUT [12] fournit le même signal que celui présent
sur la prise INPUT, pour faciliter le raccordement en cascade
entre plusieurs unités de puissance. L'entrée est équilibrée
électroniquement; l'entrée de l'amplificateur peut être isolée
galvaniquement par l'intermédiaire de la carte optionnelle TM92
dotée de translateur de ligne. A cet effet, retirer du connecteur
CN204 présent sur le circuit de côntrole et commande (voir
fig. 3.2.1) les pontets de raccordement et installer la carte
TM92. La figure 3.2.2 montre les connexions vues de
l'extérieur.
3.2 Leitungseingang
Auf dem Rückpaneel des Geräts ist der Leitungseingang für die
Leistungseinheit mit XLR-Buchsen INPUT [13] vorhanden.
Die Eingangsempfindlichkeit wird mit Hilfe der Kontrolle LEV [14]
eingestellt. Der XLR-Stecker OUTPUT [12] liefert das gleiche
Signal, das an der Buchse INPUT vorhanden ist, sodass ein
einfacher Anschluss bei Kaskadenverbindungen von mehreren
Einheiten möglich ist. Der Leitungseingang ist elektronisch
symmetriert; der Eingang des Verstärkers kann mit Hilfe der
optionalen TM92-Karte mit Leitungstransformator galvanisch
isoliert werden. Hierzu müssen die Kurzschlußüberbrückungen
von der Verbindung CN204 auf dem Kontroll und
Steuerungsschaltkreiss (s. Abb. 3.2.1) entfernt und die Karte
TM92 eingesetzt werden. Die Abbildung 3.2.2 zeigt die
Verbindungen aus der Außenansicht.
INPUT
LEV
OUTPUT
12
3
12
3
11-618.pmd 26/01/2005, 12.1513

14 AW8502, AW8502/117 Ref. 11/618
Fig./Abb. 3.3.1
Tableau 3.4.1
Sortie
90 V
50 V
70 V
100 V
AW8502
16 Ω
5Ω
9,4 Ω
20 Ω
Tabelle 3.4.1
Ausgang
90 V
50 V
70 V
100 V
AW8502
16 Ω
5Ω
9,4 Ω
20 Ω
•Calcul de l'impédance sur les branchements en série
Dans le cas de diffuseurs reliés les uns aux autres en série,
l'impédance totale correspond à la somme de toutes les
impédances:
Impédance totale =Z1 +Z2 +Z3 +....
3 ANSCHLÜSSE3 CONNEXIONS
3.3 Entrée signal d'urgence
Le bornier [10], associé à la priorité, permet de connecter
l'amplificateur à un signal audio d'urgence (standard
téléphonique, etc.).
Pour activer le passage du signal d'urgence, il faut
court-circuiter la borne + et la borne P du bornier:en
opérant de la sorte l'éventuel signal présent sur l'entrée [13]
sera automatiquement interrompu.
3.4 Sorties de puissance
Les sorties de puissance pour les haut-parleurs sont disponibles
sur le bornier [15]. Il est possible de réaliser un système de
diffusion sonore en utilisant aussi bien des diffuseurs à basse
impédance que des diffuseurs dotés de transformateurs de
ligne. Dans les deux cas, la charge totale ne doit pas surcharger
l'amplificateur: aussi est-il important de ne pas relier de
diffuseurs ni de groupes de diffuseurs d'impédance inférieure
à l'impédance nominale de la prise à laquelle ils sont reliés. Il
est recommandé en outre d'accorder une grande attention au
calcul des impédances dans le cas où devraient être réalisées
des installations de diffusion mixtes (à basse impédance et
tension constante). Le tableau 3.4.1 indique les valeurs
nominales de tension et d'impédance pour les différentes
sorties.
3.4 Leistungausgänge
Die Leistungsausgänge der Lautsprecher sind auf dem
Klemmenbrett [15] installiert. Es können Beschallungsanlagen
sowohl durch Lautsprecher mit niedriger Impedanz als auch
durch Lautsprecher mit Linientransformator aufgebaut werden.
In beiden Fällen darf die Gesamtlast den Verstärker nicht
überbelasten: verwenden Sie keine Lautsprecher oder
Lautsprechergruppen mit einer niedrigeren Impedanz als der
Nennimpedanz der Buchse, an die sie angeschlossen sind.
Außerdem wird empfohlen, der Berechnung der Impedanz
besondere Aufmerksamkeit zu widmen, wenn gemischte
Beschallungsanlagen installiert werden sollen (mit niedriger
Impedanz und Gleichspannung). Die Tabelle 3.4.1 enthält eine
Liste der Spannungs- und Impedanznennwerte für die
verschiedenen Ausgänge.
3.4.1 Systèmes à basse impédance
Pour les applications prévoyant l'utilisation d'un nombre réduits
de haut-parleurs, la ligne de connexion peut être raccordée
entre la borne commune 0et la prise 16 ΩΩ
ΩΩ
Ωde la plaquette de
connexions [15]. Le raccordement des haut-parleurs, de type
série, parallèle ou mixte, doit fournir une impédance égale
ou supérieure à 16 ohm.
La figure 3.4.1/3.4.2 montre un exemple de raccordement.
3.4.1 System mit niedriger Impedanz
Bei Anwendungen, die den Einsatz von nur wenigen
Lautsprechern erfordern, kann die Verbindungsleitung zwischen
dem gemeinsamen Endstück 0und der Buchse 16 ΩΩ
ΩΩ
Ω des
Klemmenbretts angeschlossen werden [15]. Der Anschluss der
Lautsprecher, seriell oder parallel oder auch gemischt, muss
eine Impedanz liefern, die gleich oder höher ist als 16 ohm.
Die Abbildung 3.4.1/3.4.2 zeigt ein Anschlussbeispiel dar.
•Berechnung der Impedanz bei Reihenschaltungen
Bei der Reihenschaltung von Lautsprechern ist die
Gesamtimpedanz die Summe der einzelnen Impedanzwerte:
Gesamtimpedanz =Z1 +Z2 +Z3 +....
LEVCH
G
N
D
RELE’
P
EMERG.
Le niveau du signal d'urgence peut être
réglé à l'aide du contrôle LEV [11] prévu
à cet effet.
L'entrée est équilibrée électroniquement;
l'entrée de l'amplificateur peut être isolée
galvaniquement par l'intermédiaire de la
carte optionnelle TM92 dotée de
translateur de ligne. A cet effet, retirer
du connecteur CN203 présent sur le
circuit de côntrole et commande (voir fig.
3.2.1, p. 13) les pontets de raccordement
et installer la carte TM92.
3.3 Notfalleingang
Das Klemmenbrett [10] ermöglicht, zusammen mit der
Vorrangschaltung, den Anschluss des Verstärkers mit Notfall-
Tonsignal (Telefonzentrale, etc.).
Für die Freigabe des Durchlaufs des Notsignals muss
das Endstück + und das Endstück P des Klemmenbretts
kurzgeschlossen werden: Auf diese Weise wird ein eventuell
am Eingang [13] vorhandenes Signal automatisch
unterbrochen.
Die Stufe des Notfallsignals kann mit Hilfe
der dafür vorgesehenen Kontrolle LEV
[11] eingestellt werden.
Der Leitungseingang ist elektronisch
symmetriert; der Eingang des Verstärkers
kann mit Hilfe der optionalen TM92-Karte
mit Leitungstransformator galvanisch
isoliert werden. Hierzu müssen die
Kurzschlußüberbrückungen von der
Verbindung CN203 auf dem Kontroll und
Steuerungsschaltkreiss (s. Abb. 3.2.1, S.
13) entfernt und die Karte TM92 eingesetzt
werden.
11-618.pmd 26/01/2005, 12.1514

Ref. 11/618 AW8502, AW8502/117 15
1
1
Z1
1
Z2
+1
Z3
+ + ......
Impédance totale =1
1
Z1
1
Z2
+1
Z3
+ + ......
Gesamtimpedanz =
Fig./Abb. 3.4.1 Fig./Abb. 3.4.2
puissance amplificateur
puissance diffuseur
Nombre diffuseurs =Leistung Verstärker
Leistung Lautsprecher
Anzahl Lautsprecher =
3 ANSCHLÜSSE3 CONNEXIONS
•Calcul de l'impédance sur les branchements en parallèle
Dans le cas de diffuseurs reliés les uns aux autres en parallèle,
l'impédance totale peut être calculée par l'intermédiaire de
la formule suivante:
•Berechnung der Impedanz bei Parallelschaltungen
Bei parallelgeschalteten Lautsprechern, wird die
Gesamtimpedanz nach der folgenden Formel berechnet:
3.4.2 Systèmes à tension constante
Pour les installations nécessitant un grand nombre de diffuseurs
et/ou prévoyant une grande distance entre amplificateurs et
haut-parleurs, il est préférable d'utiliser un système de
distribution à tension constante (appelé aussi système à haute
impédance). Sur ce type d'installation, les diffuseurs, dotés de
transformateurs d'impédance, sont tous raccordés sur la ligne
en dérivation (voir exemple de la Fig. 3.4.3). Ceci permet de
faciliter la réalisation de l'installation, en outre si un haut-parleur
devait, pour une quelconque raison, se débrancher, cela
n'empêche pas le reste de l'installation de fonctionner
normalement. Les tensions constantes disponibles en sortie
d'amplificateur sont de 90,50,70 et 100 V.
3.4.2 Systeme mit konstanter Spannung
Bei Anlagen mit einer großen Zahl von Lautsprechern bzw.
großen Abständen zwischen Verstärkern und Lautsprechern,
ist eine Gleichspannungs-versorgung vozuziehen (definiert auch
als ‘hohe Impedanz’). Bei dieser Art von Anlagen, sind die mit
Anpassungstransformatoren ausgerüsteten Lautsprecher mit
Abzweigleitungen angeschlossen (s. Beispiel in Abbildung
3.4.3); Dieses Detail vereinfacht den Aufbau der Anlage und
gewährleistet bei eventueller Unterbrechung des
Lautsprecheranschlusses den ordnungs-gemäßen Betrieb der
Gesamtanlage.
Die am Lautsprecherausgang zulässigen Gleichspannungen sind
entweder 90,50,70 und 100 V.
•Calcul du nombre de diffuseurs (par les puissances)
Supposons d’avoir défini aussi bien l’amplificateur (c’est-à-
dire sa puissance de sortie) que le type de diffuseur, avec la
puissance correspondante absorbée. Dans ce cas, le nombre
maximum de diffuseurs connectables sur la ligne est
déterminé par la formule suivante:
•Berechnung der lautsprecheranzahl (durch die leistungen)
Es wird vorausgesetzt, daß sowohl der Verstärker (d.h. seine
Ausgangsleistung) als auch der Lautsprechertyp mit
entsprechender Leistungsaufnahme definiert ist. In diesem
Fall wird die höchste Anzahl der auf der Leitung anschließbaren
Lautsprecher durch die folgende Formel festgelegt:
CONSUMPT. 800W
24V
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
16 Ω
CONSUMPT. 800W
24V
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
8Ω
8Ω
Fig./Abb. 3.4.3
RATING CONSUMPT.
500W RMS 950W
230V
50/60Hz
FUSE
T10AL
CONSUMPT. 800W
24V
POWER AMPLIFIER
AW8502
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
MADE IN ITALY
CAUTION: DO NOT OBSTRUCT OPENING !
FUSE
32A
V
0
100 V 100 V
0
11-618.pmd 26/01/2005, 12.1515

16 AW8502, AW8502/117 Ref. 11/618
Fig./Abb. 3.5.1
500 W
10 W
Nombre diffuseurs ==50
Exemple: emploi d'un amplificateur AW8502 avec un
plafonnier modèle Paso C52/10-T. L'amplificateur est en
mesure d'émettre une puissance équivalente à 500 W alors
qu'un diffuseur absorbe une puissance de 10 W. Pour savoir
combien de diffuseurs peuvent être reliés à la ligne de sortie
on fait l'opération suivante: 500 W
10 W
Anzahl Lautsprecher ==50
Beispiel: Es wird ein Verstärker AW8502, Modell Paso
C52/10-T, verwendet. Der Verstärker kann eine Leistung von
500 W abgeben, wohingegen der Lautsprecher eine Leistung von
10 W aufnimmt. Um zu wissen, wie viele Lautsprecher an die
Ausgangsleitung angeschlossen werden können, wird gerechnet:
3 ANSCHLÜSSE3 CONNEXIONS
•Calcul du nombre de diffuseurs (par les impedances)
Si la donnée disponible est l’impedance du diffuseur, le nombre
maximum de diffuseurs pouvant être relés à la ligne de sortie
on fait l’opération suivante:
Nombre diffuseurs =Impédance diffuseur
Impédance amplificateur
où l'impédance nominale de l'amplificateur peut être obtenue
avec le tableau 3.4.1.
Exemple: emploi d'un amplificateur AW8502 avec des
diffuseurs de type Paso C48-T présentant une impédance de
833 ohm. Le tableau 3.4.1 nous indique que l'impédance
normale de charge de la ligne à 100 V est de 20 ohm.
Par conséquent:
•Berechnung der lautsprecheranzahl (durch die impedanzen)
Wenn die Impedanz des Lautsprechers die zur Verfügungstehende
Größe ist, ist die maximale Anzahl von Lautsprechern, die an
eine Leitung angeschlossen werden können, die folgende:
Anzahl Lautsprecher =Lautsprecherimpedanz
Impedanz Verstärker
Die Nennimpedanz des Verstärkers kann aus der Tabelle 3.4.1
entnommen werden.
Beispiel: Es wird ein Verstärker AW8502 mit Lautsprechern
Paso C48-T verwendet, die eine Impedanz von 833 ohm
aufweisen. Aus der Tabelle 3.4.1 ist ersichtlich, daß die
Nennlastimpedanz der Leitung bei 100 V gleich 20 ohm ist.
Daraus folgt:
833 Ω
20 Ω
Anzahl Lautsprecher ==41
3.5 Filtre selectif voix
L'installation de ce filtre peut contribuer à améliorer
l'intelligibilité du message dans les milieux réverbérants ou
particulièrement bondés; en exaltant la fréquence de la voix,
on concentre toute la puissance de l'amplificateur dans cette
bande, obtenant ainsi une dynamique plus élevée en sortie et
une plus grande clarté. Il est conseillé, en particulier, d'installer
ce filtre dans les installations ayant des diffuseurs à pavillon
car un niveau excessif de fréquences basses pourrait
endommager la membrane du diffuseur.
Pour insere le filtre, il est necessaire de modifier la position du
pont, placé sur le circuit de côntrole et commande. Voir
indication sur la fig. 3.5.1.
3.5 Sprachselektionsfilter
Das Einsetzen dieses Filters kann zur Verbesserung der
Sprechverständlichkeit in nachhallenden oder überfüllten
Umgebungen beitragen; durch Unterstreichung der Frequenzen
des Gesprochenen wird die ganze Leistung des Verstärkers in
diesem Band konzentriert und man erhält somit eine höhere
Ausgabedynamik und Klarheit. Es ist insbesondere ratsam, diesen
Filter in Anlagen mit trichterförmigen Lautsprechern einzusetzen,
da ein übermäßiger Pegel an niedrigen Frequenzen die
Lautsprechermembran beschädigen könnte. Um den Filter
einzusetzen, ist es notwendig, die Stellung der Brücke, die auf
dem Kontroll und Steuerungsschaltkreiss des Geräts angebracht
ist, so zu ändern, wie in Abbildung 3.5.1 angegeben.
833 Ω
20 Ω=41Nombre diffuseurs =
Pos. A= Filtre ON
Pos. B= Filtre OFF Pos. A= Filter EIN Pos. B= Filter AUS
11-618.pmd 26/01/2005, 12.1516

Ref. 11/618 AW8502, AW8502/117 17
4 GEBRAÜCH DES GERATES4 UTILISATION DE L'APPAREIL
4.1 Mise en marche
Avant de mettre en marche l'appareil, vérifier si toutes les
connexions nécessaires pour la préparation de l'installation
ont été réalisées. Placer l'interrupteur d'alimentation [4]en
position ‘ON’. Le voyant lumineux ON [3] confirmera la mise
en marche de l'appareil. Si cela est nécessaire, régler le
niveau d'écoute à l'aide du contrôle LEV [14].
4.1 Einschalten
Vor der Inbetriebnahme des Gerätes vergewissern Sie sich,
daß Sie alle notwendigen Anschlüsse vorgenommen haben.
Den Netzschalter [4] auf ‘ON’schalten. Die ON Leuchtanzeige
[3] bestätigt das Einschalten des Gerätes. Regulieren Sie,
falls erforderlich, die Stufe der Lautstärke mit Hilfe der
Kontrolle LEV [14].
4.2 Ventilation forcée
L’unité AW8502 (AW8502/117) est dotée de deux ventilateurs
assurant la ventilation forcée des étages terminaux de puissance.
Ces ventilateurs, asservis par un circuit d’alimentation et de
contrôle propre, se mettent automatiquement en marche lorsque
les dissipateurs de chaleur atteignent une température donnée
et s’arrêtent une fois que celle-ci est redescendue à un niveau
normal.En réalité, pour des amplificateurs de cette puissance
utilisés pour la diffusion de musique de fond entrecoupée
d’annonces vocales à pleine puissance – dans des conditions de
température et d’humidité normales – la ventilation forcée
s’avère inutile, aussi n’est-elle pas activée. Ceci permet de limiter
l’usure des organes mécaniques d’actionnement, de limiter
l’accumulation de poussière à l’intérieur de l’appareil, provoquée
par le fonctionnement des ventilateurs et, autre avantage non
négligeable, de réduire le bruit produit par la grande quantité
de ventilateurs en rotation lorsqu’il s’agit d’installations
composées d’une ou de plusieurs armoires contenant un grand
nombre de boosters.
4.2 Druckbelüftung
Das Gerät AW8502 (AW8502/117) besitzt zwei Belüftungsräder
für die Druckbelüftung bei den extremen Belastungsstufen. Die
Räder besitzen einen eigenen Versorgungs- und Kontrollschaltkreis
und treten automatisch in Funktion, wenn die Wärmeableitkörper
eine bestimmte Temperatur erreichen und schalten sich ab, wenn
die Temperatur wieder einen normalen Wert erreicht hat.
Tatsächlich ist bei einer typischen Verwendung von Verstärkern
dieser Art, z.B. beim Abspielen von Untergrundmusik, die von
kurzen Ansageintervallen mit voller Leistungsstärke unterbrochen
wird sowie bei normalen Betriebsbedingungen, nicht notwendig,
d.h. die Belüftung tritt nicht in Funktion; dies hat einen wesentlich
geringeren mechanischen Verschleiß der rotierenden Teile zur
Folge, die Reduzierung der Ansammlung von Staub im Gehäuse
bedingt durch den Betrieb der Laufräder und nicht zuletzt eine
geringere Lärmbelastung für die Umwelt, bedingt durch die hohe
Zahl der Belüftungsräder bei Anlagen bestehend aus mehreren
Schränken und einer großen Zahl an Boostern.
5 SERVICEANWEISUNGEN5 NOTICES DE SERVICE
5.1 Conditions de surcharge et protection
Appliquer une valeur d'impédance de charge inférieure à la
valeur nominale signifie demander à l'appareil une puissance
supérieure à la puissance pouvant être émise avec continuité.
Ceci pourrait endommager les stades finals de puissance du
transformateur de sortie. Pour ne pas courir de tels risques,
les amplificateurs de la série AW8000 sont munis d'un circuit
de protection contre les surcharges avec restauration
automatique. Le circuit de protection contre les surcharges
interviendra immédiatement sur l'amplificateur chaque fois que
se manifestera l'un des cas suivants:
• court-circuit sur une des sorties pour haut-parleurs;
• impédance de charge inférieure à 70% de la valeur nominale;
• puissance requise par le système de diffuseurs, reliés sur
les lignes à tension constante, supérieure à la puissance
pouvant être émise par l'amplificateur.
La condition de surcharge est signalée par le clignotement de
la diode électroluminescente OVL de l'indicateur FAULTS [2]
présent sur la façade de l'appareil. L'AW8502 recommencera
à fonctionner normalement dès que la cause de la surcharge
aura été supprimée. Pour les valeurs d'impédance et de tension
nominales des différentes sorties et pour le bon
dimensionnement d'une installation, voir le paragraphe. 3.4.
Si l'amplificateur atteint une température excessive (signalée
par l'allumage de la diode HOT), un système automatique coupe
l'émission de puissance jusqu'au rétablissement des valeurs
normales.
Si l'amplificateur est connecté à l'aide d'un accumulateur 24V,
en cas de coupure du secteur à 230 V (117 V pour le modèles
AW8502/117), le voyant MF (MAINS FAILURE) s'allumera et le
contact du relais [9] changera d'état. Lorsque l'amplificateur
est éteint (débranché du secteur et de la batterie), la position
des contacts du relais est celle indiquée à côté du bornier. Si la
tension de secteur est présente, le contact du relais prendra
une position opposée à celle indiquée sur l'appareil.
5.1 Überlastung und Schutz
Einen Belastungsimpedanzwert anwenden, der niedriger als
der Nominalwert ist, bedeutet, daß das Gerät eine höhere
Leistung abgeben muß als die kontinuierlich abgebbare. Das
könnte zu einer Beschädigung und des Ausgangstranformators
führen.
Zur Vermeidung dieser Unannehmlichkeiten besitzen die
Verstärker der Serie AW8000 einen automatischen
Schutzstromkreis gegen Überlastungen.
Der Schutzstromkreis greift sofort am Verstärker ein, wenn
einer der nachfolgenden Fälle eintritt:
• Kurzschluß an einem der Ausgänge für Lautsprecher;
• Belastungsimpedanz schwächer als 70% des Nennwertes;
• von den Lautsprechern, die an Konstantspannungsleitungen
angeschlossen sind, geforderte Leistung höher als die von
dem Verstärker abzugebende.
Überlastungszustände werden durch das Blinken der
Leuchtanzeige OVL des Anzeigers FAULTS [2]ander
Vorderseite des Geräts gemeldet. Das Gerät AW8502 nimmt
seinen regulären Betrieb wieder auf, sobald die Ursache für
die Überlastung beseitigt wurde. Für die Nennwerte der Impedanz
und der Spannung der verschiedenen Ausgänge sowie für die
richtige Auslegung der Größe einer Anlage wird auf den Abschnitt
3.4 verwiesen. Falls der Verstärker eine zu hohe Temperatur
erreicht (angezeigt durch das Aufleuchten der Anzeige HOT),
unterbricht ein automatisches System die Leistungsabgabe bis
die Werte in den Normalbereich zurückgekehrt sind. Falls der
Verstärker über einen 24V-Akkumulator angeschlossen ist und
die 230 V- (117 V für das Modell AW8502/117) Netzversorgung
ausfällt, leuchtet die Anzeige MF (MAINS FAILURE) auf und der
Kontakt des Relais [9] wechselt seinen Zustand. Bei
ausgeschaltetem Verstärker (d. h. Trennung von Netz und
Batterie) ist die Position der Relaiskontakte diejenige, die neben
dem Klemmenbrett angegeben ist. Falls die Netzspannung
vorhanden ist, nimmt der Relaiskontakt die gegenüberliegende
Position im Vergleich zu der auf dem Gerät angezeigten Position
ein.
11-618.pmd 26/01/2005, 12.1517

18 AW8502, AW8502/117 Ref. 11/618
5 SERVICE NOTES5 NOTE DI SERVIZIO
5.2 Réglages
Etalonnage du courant à vide de l'étage final (à réaliser avec
l'appareil froid et le volume principal au minimum):
1. Régler P101 jusqu'à la mesure d'une tension de 3 mV aux
bouts de R110.
2. Régler P151 jusqu'à la mesure d'une tension de3 mV aux
bouts de R160.
Etalonnage de fin d'échelle de l'indicateur de la puissance de
sortie:
1. Porter l'amplificateur à la puissance nominale sur charge
nominale avec signal sinusoïdal à 1 kHz.
2. Régler P801 pour faire allumer le LED rouge.
3. Réduir P801 lentement jusqu'à l'extinction du LED rouge.
5.2 Geréteinstellen
Eichung des Ruhestroms der Endstufe (bei kaltem Gerät und
Hauptlaustürke auf der Minimum-Stellung durchzuführen):
1. P101 so einstellen, da eine Spannung von 3 mV an den
R110-Enden gemessen werden kann.
2. P151 so einstellen, daß eine Spannung von 3 mV an den
R116-Enden gemessen werden kann.
Eichung des Vollausschlags des Ausgangsleistungsanzeigers:
1. Den Verstärker auf die Solleistung bei Sollbelastung und 1
kHz-Synusförmigem Signal einstellen.
2. P801 so einstellen, da das rote Led leuchtet.
3. Langsam P801 vermindern bis das rote Led auslïscht.
6 TECHNISCHE EIGENSCHAFTEN6 CARACTÉRISTIQUES TECHNIQUES
AW8502 AW8502/117
Puissance nominale de sortie 500 W Nominale Ausgangleistung
Sorties à tension constante 100 -70 - 50 - 90 V Ausgang bei Gleichspannung
Distorsion à la puissance nominale < 1% Verzerrung bei Nominalleistung
Distorsion max. (*) < 2% Verzerrung Max. (*)
Entrée de ligne Leitungseingang
Sensibilité 270 mV Empfindlichkeit
Impédance 100 kΩImpedanz
Rapport signal/bruit > 85 dB Verhältnis von Signal/Störung
Réponse en fréquence (± 3 dB) 50 ÷ 20.000 Hz Frequenzgang (± 3 dB)
Atténuation priorité > 50 dB Vorrangdämpfung
Entrée signal d'urgence Notfalleingang
Sensibilité 270 mV Empfindlichkeit
Impédance 100 kΩImpedanz
Rapport signal/bruit > 85 dB Verhältnis von Signal/Störung
Réponse en fréquence (± 3 dB) 85 ÷ 18.000 Hz Frequenzgang (± 3 dB)
Conditions de fonctionnement Betriebsbedigungen
Alimentation sur secteur 230 V ± 10% 50/60 Hz 117 V ± 10% 50/60 Hz Netzeinspeisung
Consommation de puissance 950 W / 1150 VA (@ 230 V) Leistungsaufnahme
Alimentation externe en CC 24 V Externe Gleichsstromeinspeisung
Consommation de courant MAX 25 A (@ 24 V) Stromverbrauch
Témperature de mise en service -10°C ÷ +45°C Betriebstemperatur
Témperature de stockage -40°C ÷ +70°C Lagerungstemperatur
Humidité relative < 95% Relative Feuchtigkeit
Dimensions 482 x 133 x 420 mm Abmessungen
Poids 21,5 kg Gewicht
(*)
L'amplificateur est équipé d'un circuit spécial capable
de diminuer la distorsion en présence de signaux
d'entrée avec des niveaux excessifs.
(*)
Der Verstärker besitzt außerdem einen speziellen
Schaltkreis, der die Verzerrung bei Vorliegen von zu
starken Eingangssignalen vermindern kann.
11-618.pmd 26/01/2005, 12.1518

Ref. 11/618 AW8502, AW8502/117 19
1 DESCRIPCIÓN GENERAL1 ALLGEMENE BESCHRIJVING
1.1 Frontpaneel
[1] Aanwijzer uitgangsniveau.
[2] Storingsindicator.
[3] Controlelampje apparaat aan.
[4] Netschakelaar.
1.1 Panel frontal
[1] Indicador del nivel de salida.
[2] Indicador averías.
[3] Luz indicadora de encendido.
[4] Interruptor de red.
1.2 Achterpaneel
[5] Klemmenbord externe gelijkstroomvoeding.
[6] Beveiligingszekering externe gelijkstroomvoeding.
[7] Netstekker met ingebouwde zekering.
[8] Aardverbinding (scherm).
[9] Relaisaansluitingen.
[10] Noodingang met voorrang.
[11] Niveauregeling noodingang.
[12] Lijnuitgang.
[13] Lijningang.
[14] Regeling niveau lijningang.
[15] Klemmenbord voor verbinding klankverspreiders.
1.2 Panel trasero
[5] Terminal de conexión alimentación externa en CC.
[6] Fusible de protección alimentación externa en CC.
[7] Clavija de red con fusible incorporado.
[8] Conexión de tierra (blindaje).
[9] Conexiones relé.
[10] Entrada emergencia con precedencia.
[11] Regulación del nivel entrada emergencia.
[12] Salida línea.
[13] Entrada línea.
[14] Regulación de nivel entrada línea.
[15] Terminal de conexión para la conexión de los difusores.
POWER
ON
POWER AMPLIFIER
AW 8000
SERIES
OUTPUT LEVEL
+10-6-40
dB MF
OVL HOT
FAULTS
I
0
4
321
CAUTION:
DISCONNECT POWER
SUPPLY CORD
BEFORE CHANGING
FUSE.
CAUTION:
TO REDUCE THE RISK
OF FIRE, REPLACE
ONLY WITH SAME
TYPE FUSE.
RATING CONSUMPT.
500W RMS 950W
FUSE
V
230V
50/60Hz
FUSE
T10AL
CONSUMPT. 800W
24V
POWER AMPLIFIER
AW8502
50V0
0
90V 70V 100V
16 59,4 20
ΩΩΩΩ
MADE IN ITALY
CAUTION: DO NOT OBSTRUCT OPENING !
FUSE
32A
INPUT
LEV
OUTPUT
LEVCH
G
N
D
RELE’
P
EMERG.
V
5
6
7
8 9 10 11 12 13 14
15
PASO S.p.A kan niet aansprakelijk worden gesteld voor schade
aan voorwerpen en/of persoonlijk letsel die het gevolg zijn
van een onjuist gebruik van het apparaat of van procedures
die niet overeenkomen met de voorschriften uit deze
handleiding. Aangezien PASO S.p.A. voortdurend verbeteringen
aanbrengt aan haar producten, behoudt zij zich het recht voor
op ieder moment zonder voorbericht de tekeningen en
technische eigenschappen aan wijzigen te onderwerpen.
La PASO S.p.A rehusa cualquier responsabilidad ante daños
a cosas y/o personas causados por una utilización no
correcta del aparato o por operaciones no conformes a
cuanto indicado en este folleto.
Siempre con la firme intención de mejorar sus productos,
Paso S.p.A. se reserva el derecho de modificar los dibujos
y las características técnicas, sin preaviso alguno.
11-618.pmd 26/01/2005, 12.1519

20 AW8502, AW8502/117 Ref. 11/618
2 ADVERTENCIAS2 AANWIJZINGEN
2.2 Stroomvoerziening en aarding
Het apparaat werkt op een netspanning van 230V±10%
50/60 Hz (117 V ± 10% 50/60 Hz voor de uitvoering
AW8502/117). Als alternatief is het ook mogelijk het
apparaat te voeden met een externe gelijkspanning van +24V.
De versterker levert een kleine stroom die ervoor dient de
eventuele accumulator, verbonden met de klemmenstrook
[5], opgeladen te houden.
Zoals voorgeschreven door de veiligheidsvoorschriften, werkt
de schakelaar voor inschakeling [4] alleen op de netspanning.
Het apparaat is voorzien van een voedingskabel met
aardgeleider en de bijbehorende eindklem op de netstekker
mag in geen enkel geval verwijderd worden. Verzeker u
ervan dat het stopcontact volgens de wettelijke voorschriften
is geaard.
2.2 Alimentacion y puesta a tierra
El aparato está predispuesto para el funcionamiento con tensión
de red de 230 V ± 10% 50/60 Hz (117 V ± 10% 50/60 Hz para
la versión AW8502/117). En alternativa está prevista la
posibilidad de alimentar el aparato con una tensión continua
externa de +24V. El amplificador proporciona una pequeña
corriente que permite mantener cargado el eventual
acumulador conectado con el bornero [5].
Conforme a las normas de seguridad, el interruptor de
encendido [4] actúa sólo sobre la tensión de red.
El aparato viene provisto de cable de alimentación con hilo de
conexión a tierra y no se debe nunca quitar el terminal
correspondiente de la clavija. Comprobar que la toma de
corriente disponga de conexión a tierra conforme a las normas
de ley.
2.1 Instalación
Todos los aparatos PASO están fabricados conformes a las
severas normas internacionales de seguridad y responden a
los requisitos de la Comunidad Europea. Para una correcto y
eficaz uso del aparato es sumamente importante tomar
consciencia de todas sus características, leyendo
detenidamente las presentes instrucciones y en modo particular
las notas sobre la seguridad. Durante el funcionamiento del
aparato es necesario garantizar una ventilación adecuada. No
encerrar el aparato en un mueble sin aireación y evitar la
obstrucción de las aberturas de ventilación apoyando objetos
o accesorios en la parte superior. Además, evitar el
posicionamiento del aparato cerca de fuentes de calor.
Este aparato está predispuesto para el montaje en mueble
rack estándar de 19”; con tal fin vienen incluidos en el suministro
cuatro tornillos y cuatro arandelas para la correspondiente
fijación. Se incluyen en el suministro también cuatro patas en
goma autoadhesivas a pegar en el fondo del aparato, en
correspondencia con los huecos previstos, si el aparato no se
instala en un mueble rack.
2.3 Opmerkingen over de veiligheid
Ingrepen aan de binnenkant van het apparaat, zoals de selectie
van bepaalde gebruiksmodes, het aanbrengen van hulpstukken
of het vervangen van zekeringen, mag uitsluitend door
gespecialiseerd personeel verricht worden: Indien u de deksel
verwijdert krijgt u toegang tot de delen die gevaar op
elektrische schokken kunnen opleveren.
Controleer altijd of de netstekker is losgekoppeld alvorens
het deksel te verwijderen. Indien er per ongeluk vloeistof op
het apparaat valt, dient u onmiddellijk de stekker uit de
contactdoos te verwijderen en het dichtstbijzijnde PASO
servicecentrum te hulp te roepen. De frame-massaverbinding
[8] maakt mogelijk dat andere apparatuur verbonden wordt
met als enige functie dat signalen met een laagniveau worden
afgeschermd: dit stroomafnamepunt mag niet gebruikt worden
voor de veiligheidsverbindingen tussen frame en aarding.
2.3 Notas sobre la seguridad
Toda intervención dentro del aparato, como cuando se debe
seleccionar algunos modos de uso o cambiar fusibles, debe
ser efectuada por personal especializado: quitando la tapa se
deja al descubierto las partes a riesgo con el peligro de
sacudidas eléctricas.
Antes de quitar la tapa cerciorarse siempre que el cable de
conexión con la red esté desenchufado.
Si accidentamente se vierten líquidos en el aparato,
desenchufar inmediatamente el aparato y contactar el centro
de asistencia posventa PASO más cercano.
La conexión de masa de bastidor [8] permite conectar otros
equipos solamente para la función de protección de las señales
de bajo nivel: esta toma no debe ser utilizada para la conexión
de seguridad del bastidor a tierra.
2.1 Installatie
Alle apparaten van PASO zijn vervaardigd met inachtneming
van de strengste internationale veiligheidsnormen en
overeenkomstig de eisen van de Europese Gemeenschap. Om
het apparaat op de juiste manier doelmatig te kunnen
gebruiken moet van alle kenmerken kennisgenomen worden
door deze voorschriften en met name de opmerkingen
betreffende de veiligheid aandachtig door te lezen. Wanneer
het apparaat in werking is, moet gezorgd worden voor een
adequate luchtdoorstroming. Sluit het apparaat niet in een
meubel zonder luchtspleten en verstop de luchtspleten niet
door er voorwerpen of accessoires bovenop te plaatsen. Zorg
ervoor dat het apparaat zich niet in de nabijheid van
warmtebronnen bevindt. Dit apparaat is bestemd voor montage
in standaard rack van 19”; hiertoe worden bij het apparaat
vier schroeven en vier onderlegringen geleverd voor de
bevestiging aan het rack. Bovendien worden vier zelfklevende
rubberen voetjes bijgeleverd die op de onderkant van het
apparaat moeten worden aangebracht, in de hiervoor bestemde
uitsparingen, in het geval het apparaat niet in een rack wordt
geïnstalleerd.
11-618.pmd 26/01/2005, 12.1520
