Patriot HF1200 User manual

1
HF1200
HORNÍ FRÉZKA
NÁVOD K POUŽITÍ
HORNÁ FRÉZKA
NÁVOD NA POUŽITIE
ROUTER
USERS MANUAL
Pozor: Před použitím nářadí si pozorně přečtěte tento návod k použití!
Pozor: Pred použitím tohto náradia si pozorne prečítajte tento návod na použitie!
Warning: Read carefully operating instructions before using this tool!
Mountfield a.s., Mirošovická 697
CZ-25164 Mnichovice
08/2020 –No.744C

2

3

4
CZ Původní návod k použití
CZ - OBSAH
Úvod ............................................................................................................................................. 4
Použití........................................................................................................................................... 4
Popis horní frézky......................................................................................................................... 5
Použité bezpečnostní symboly..................................................................................................... 5
Bezpečnostní pokyny.................................................................................................................... 6
Sestavení a příprava ..................................................................................................................... 9
Obsluha....................................................................................................................................... 12
Péče, údržba a skladování .......................................................................................................... 14
Řešení problémů ........................................................................................................................ 14
Technické údaje.......................................................................................................................... 15
Likvidace..................................................................................................................................... 15
Záruční podmínky....................................................................................................................... 16
EU prohlášení o shodě................................................................................................................ 16
ÚVOD
Děkujeme, že jste se rozhodli pro tuto horní frézku a věříme, že vám bude dobře sloužit. Přístroj splňuje
náročné požadavky na elektrické nářadí a jedná se o neocenitelného pomocníka.
Tento návod k použití slouží k poznání elektrického nářadí a jeho vlastností, a popisuje
určený způsob použití a nebezpečí spojená s jeho použitím. Návod k obsluze obsahuje
důležité informace, jak nářadí odborně a hospodárně využívat, a tím se vyvarovat úrazům,
vyhnout se opravám a zvýšit spolehlivost a životnost nářadí.
Návod k použití musí být vždy k dispozici v místě použití nářadí. Uchovávejte tento návod k použití vždy
spolu s horní frézkou. Frézku půjčujte pouze osobám, které jsou seznámeny s jejím použitím, a současně
s frézkou předejte také návod k použití. Návod k použití si musí přečíst a dodržovat každá osoba, která
pracuje s tímto nářadím.
Poznámka:
Ilustrace a specifikace uvedené v tomto návodu nejsou závazné a mohou se od dodaného výrobku lišit.
Zobrazené nebo popsané příslušenství nemusí být součástí dodávky přístroje.
Výrobce si vyhrazuje právo na provádění změn ve smyslu dalšího vývoje bez předchozího upozornění.
POUŽITÍ
Přístroj je určen pro frézování s pevnou oporou do dřeva, dřevotřísky, plastů a lehkých stavebních
materiálů.
Dodržujte pokyny k typům stopkových fréz. Používejte pouze příslušenství a přídavná zařízení uvedená
v návodu k obsluze, resp. taková, jejichž upínání je kompatibilní s vaším přístrojem.
Přístroj je schválen pro soukromé použití v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje
představují závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nenese
výrobce odpovědnost.

5
POPIS HORNÍ FRÉZKY
Frézka, přední strana (Obrázek ❶)
1 Napájecí kabel
2 Rukojeť
3 Směr otáčení vřetena
4 Seřizovací šroub vodící tyče
5 Základová deska
6 Drážka základové desky
7 Nastavitelná zarážka
8 Seřizovací šroub měrné tyče
9 Měrná tyč se stupnicí
10 Jemné nastavení měrné tyče
Obrázek A
a1 Místo odečtu na měrné tyči
Obrázek B
b1 Kovový hrot měrné tyče
Obrázek C
c1 Vodící tyč paralelní zarážky
c2 Paralelní zarážka
Obrázek D
d1 Tvarová fréza
d2 Upínací kleština

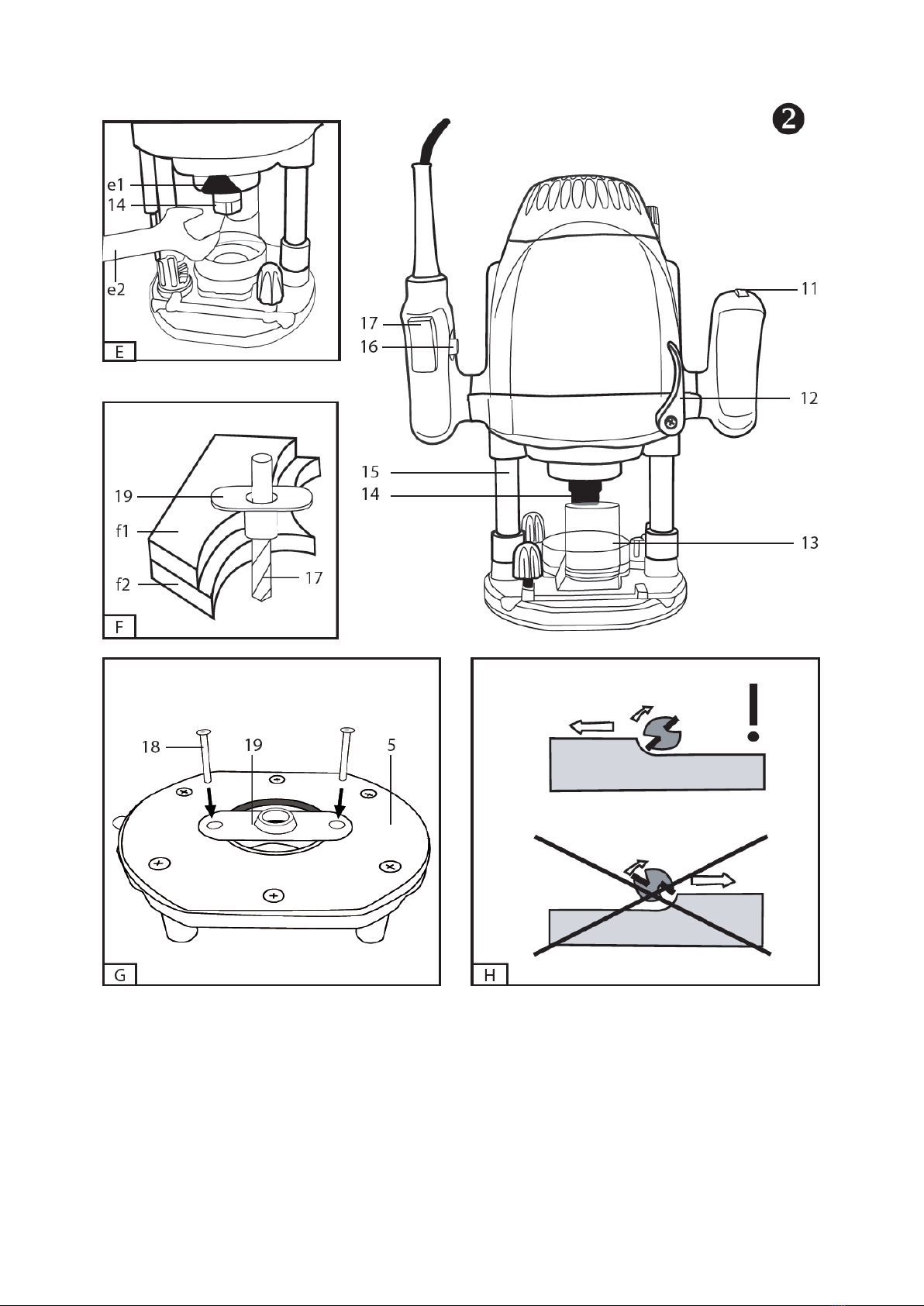

Frézka, zadní strana (Obrázek ❷)
11 Regulátor otáček
12 Nastavení výšky
13 Odsávací vývod
14 Matice vřetena
15 Výsuvná tyč
16 Blokovací tlačítko
17 Spínač
18 Dlouhý šroub základové desky
19 Nástroj pro kopírování
Obrázek E
e1 Blokování vřetena
e2 Stranový klíč
Obrázek F
f1 Předloha
f2 Nástroj pro kopírování předlohy
Obrázek G
Pohled zdola na základovou desku
Obrázek H
Schéma správného směru posuvu frézky
POUŽITÉ BEZPEČNOSTNÍ SYMBOLY
Pozor! / Výstraha!
Používejte prachovou masku!
Přečtěte si návod k použití!
Používejte ochranu sluchu!
Noste pracovní ochranné rukavice!
Používejte ochranu očí!

6
BEZPEČNOSTNÍ POKYNY
Všeobecné bezpečnostní pokyny pro elektrické nářadí
Výstraha! Pročtěte si všechna bezpečnostní upozornění a pokyny. Opomenutí při dodržování
těchto bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, ke
vzniku požáru a/nebo k vážnému zranění osob.
Uschovejte si všechny pokyny a návod pro budoucí použití.
V těchto bezpečnostních upozorněních používaný pojem „elektrické nářadí“ se vztahuje na elektrické
nářadí napájené ze sítě (se síťovými kabely) a na elektrické nářadí napájené akumulátory (bez síťových
kabelů).
1) Bezpečnost na pracovišti
a) Udržujte svoje pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou
zapříčinit nehody.
b) S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, ve kterém se vyskytují
hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry
zapálit.
c) Dbejte na to, aby při práci s elektrickým nářadím byly děti a jiné osoby v bezpečné vzdálenosti.
V případě odvrácení pozornosti můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice přívodu elektrického nářadí musí konstrukcí odpovídat síťové zásuvce. Vidlici přívodu
v žádném případě neupravujte. Nepoužívejte žádné zásuvkové adaptéry společně s nářadím, které
má ochranný vodič. Neupravené vidlice a odpovídající zásuvky snižují riziko úrazu elektrickým
proudem.
b) Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy jako např. potrubí, tělesa ústředního
topení, sporáky a chladničky. V případě, že je tělo uzemněno, je riziko úrazu elektrickým proudem
vyšší.
c) Elektrické nářadí nevystavujte dešti nebo mokrému prostředí. Vniknutí vody do elektrického nářadí
zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte přívodní kabel k jiným účelům. Nikdy nenoste ani netahejte elektrické nářadí za
přívodní kabel, ani za něj nářadí nezavěšujte. Nevytahujte vidlici ze zásuvky tahem za kabel.
Chraňte kabel před vysokými teplotami, olejem, ostrými hranami nebo pohyblivými částmi nářadí.
Poškozené nebo pokroucené kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud s elektrickým nářadím pracujete venku, používejte pouze takové prodlužovací kabely, které
jsou určené k použití venku. Použití kabelu určeného k použití venku snižuje riziko úrazu elektrickým
proudem.
f) Pokud se nedá vyhnout použití elektrického nářadí ve vlhkém prostředí, používejte napájení
chráněné proudovým chráničem (RCD). Používání proudového chrániče snižuje nebezpečí úrazu
elektrickým proudem.
3) Bezpečnost osob
a) Při používání elektrického nářadí buďte pozorní, dávejte pozor na to, co děláte, přistupujte k práci
s elektrickým nářadím s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod
vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektrickým nářadím může mít za
následek vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy noste ochranné pracovní rukavice a ochranu očí.
Používání osobního ochranných prostředků jako je maska proti prachu, protismyková bezpečnostní
obuv, ochranná přilba nebo protihlukové ochrany sluchu, vždy podle druhu a použití elektrického
nářadí, snižuje riziko zranění.

7
c) Předcházejte náhodnému uvedení nářadí do provozu. Zkontrolujte, zda je elektrické nářadí
vypnuté dříve, nežli ho připojíte k síti a/nebo zasunete akumulátor, uchopíte nebo ponesete.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice do zásuvky se zapnutým spínačem může
být příčinou nehod.
d) Před zapnutím nářadí odstraňte z jeho blízkosti všechny seřizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v rotující části nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vyhýbejte se nezvyklému držení těla. Dbejte na
stabilní postoj a vždycky udržujte rovnováhu. Budete tak elektrické nářadí lépe kontrolovat
v nečekaných situacích.
f) Noste vhodné oblečení. Nenoste volné oblečení nebo ozdoby. Dbejte, aby vaše vlasy, oděv a
rukavice byly v bezpečné vzdálenosti od pohyblivých dílů. Volné oblečení, ozdoby nebo dlouhé vlasy
se mohou do pohyblivých dílů zachytit.
g) Pokud je možné použít zařízení k odsávání prachu a záchytná zařízení, zkontrolujte, zda jsou tato
zapojená a správně použitá. Použití zařízení k odsávání prachu může snížit ohrožení prachem.
4) Používání a ošetřování elektrického nářadí
a) Nářadí nepřetěžujte. Ke své práci používejte vždy k tomu určené elektrické nářadí. Správně zvolené
elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které se nedá zapnout nebo vypnout spínačem. Elektrické nářadí,
které se nedá ovládat spínačem, je nebezpečné a je zapotřebí ho nechat opravit.
c) Vytáhněte vidlici ze zásuvky anebo vyjměte akumulátor předtím, než budete provádět nastavení
elektrického nářadí, vyměňovat příslušenství nebo nářadí odložíte. Toto bezpečnostní opatření
zabraňuje neúmyslnému spuštění nářadí.
d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte pracovat s nářadím
osoby, které nejsou s ním seznámené nebo které nečetly tyto pokyny. Elektrické nářadí je
nebezpečné, pokud ho používají nezkušené osoby.
e) O nářadí se pečlivě starejte. Kontrolujte, zda pohyblivé části bezchybně fungují a nezasekávají se.
Soustřeďte se na praskliny nebo poškození, které mohou ohrozit bezpečnou funkci elektrického
nářadí. Poškozené díly nechte před použitím nářadí vyměnit. Mnohé nehody mají svou příčinu v
nedostatečně udržovaném elektrickém nářadí.
f) Řezné nástroje udržujte ostré a čisté. Pozorně ošetřované řezné nástroje s ostrými řeznými hranami
se méně zasekávají a lehčeji se vedou.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. podle těchto pokynů a tak, jako
je to pro tento speciální typ nářadí předepsané. Přitom zohledněte pracovní podmínky a
prováděnou činnost. Používání elektrického nářadí na jiné než určené účely může vést
k nebezpečným situacím.
5) Servis
a) Opravy svého elektrické nářadí svěřte pouze kvalifikované osobě, která bude používat originální
náhradní díly. Tím zajistíte, že zůstane zachovaná stejná úroveň bezpečnosti elektrického nářadí jako
před opravou.
BEZPEČNOSTNÍ POKYNY PRO HORNÍ FRÉZKY
Elektromechanické nářadí držte za izolované úchopové povrchy, protože se stopková fréza může
dotknout svého vlastního přívodu. Přeseknutí „živého“ vodiče může způsobit, že se neizolované kovové
části elektromechanického nářadí stanou „živými“ a mohou vést k úrazu uživatele elektrickým proudem.
Použijte svorky nebo jiný praktický způsob, kterým zabezpečíte a podepřete obrobek na stabilní
základně. Držení obrobku rukou nebo proti tělu vede k jeho nestabilitě a může vést ke ztrátě kontroly.

8
Elektrické nářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je
elektronářadí vedeno bezpečněji.
Ohrožení prachem! Při delším opracovávání dřeva a zejména materiálů, při jejichž opracovávání vzniká
zdraví škodlivý prach, připojte přístroj na vhodné zařízení pro odsávání prachu.
Noste ochranné brýle a ochrannou masku proti prachu! Zajistěte dostatečné větrání.
Nikdy nefrézujte přes kovové předměty, jako jsou hřebíky či šrouby.Frézovací nástroj se jinak poškodí.
Buďte při zacházení s frézami obzvlášť opatrní. Frézy jsou velmi ostré, existuje nebezpečí poranění.
Materiál podávejte vždy proti směru rotace frézy. Jinak může být nářadí vytrženo z rukou.

9
SESTAVENÍ A PŘÍPRAVA
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace vytáhněte vidlici
přívodního kabelu ze zásuvky!
Informace k tvarovým frézám
Přístroj používá tvarové frézy s průměrem stopky 6 nebo 8 mm, určené pro pracovní otáčky minimálně
30000 /min. Pro danou práci vyberte vhodnou tvarovou frézu a ve frézce použijte správnou kleštinu.
Používejte pouze nepoškozené frézovací nástroje. Tupé nebo jinak poškozené frézy snižují výkon stroje.
Následující tabulka ukazuje, jaký tvar frézy je vhodný pro daný typ práce.
1
Vyřezávací fréza
6
Kulatá fréza
2
Fréza na zápichy
7
Fréza na
zápichy
3
Fréza na V zápichy
8
Fréza na
V zápichy
4
Kuželová /
lichoběžníková
fréza
9
Fréza na
zápichy
5
Kulatá fréza
10
Rovná /
ořezávací
fréza
Pozor! Nebezpečí zranění. Při výměně frézy používejte rukavice. Fréza a sklíčidlo se
mohou silně zahřát, zejména při déletrvající práci. Fréza může mít velmi ostré břity.
Nasazení / výměna tvarové frézy (Obrázky D, E)
•Povolte nastavení výšky (12) a nastavte frézku do nejvyšší polohy. Potom nastavení výšky znovu
utáhněte. Je-li to nutné, očistěte šroub, upínací pouzdro a dřík tvarové frézy.

10
•Otočte frézku obráceně, tzn. vzhůru nohama.
•Stiskněte blokování vřetena (e1) a otáčejte vřetenem, dokud se nezamkne.
•Klíčem (e2) povolte matici vřetena (14), úplně ji odšroubujte a vyjměte také upínací kleštinu (d2).
•Vyberte vhodnou upínací kleštinu pro vybranou frézu (6 nebo 8 mm). Průměr dříku tvarové frézy
musí odpovídat průměru kleštiny.
•Vložte dřík tvarové frézy (d1) do kleštiny (d2).
•Nasaďte tvarovou frézu s kleštinou (d2) a maticí (14) do vřetena frézky a zašroubujte matici rukou.
Dřík tvarovéfrézy musí z matice vyčnívat o nejméně 3 mm!
•Znovu stiskněte blokování vřetena (e1) a klíčem (e2) pevně utáhněte matici vřetena.
•Poté musí být znovu nastavena hloubka tvarové frézy.
Poznámka:Nikdy nedotahujte upínací matici kleštiny, pokud v ní není vložený nástroj. Hrozí poškození
kleštiny.
Seřízení hloubky tvarové frézy (Obrázky A, B)
Hloubka tvarové frézy může být seřízena různými způsoby.
Seřízení pomocí libovolného předmětu
Můžete řezat tak hluboko, jako je výška jakéhokoliv vybraného předmětu.
•Nasaďte vhodnou tvarovou frézu.
•Otočte nastavitelnou hloubkovou zarážku (7) tak, aby byla měrná tyč (9) spuštěna do nejnižší polohy.
•Povolte seřizovací šroub (8) měrné tyče.
•Povolte nastavení výšky (12) a rukojetí zatlačte tvarovou frézu dolů, až se dotkne obrobku.
•Zajistěte toto nastavení utažením nastavení výšky (12).
•Zvedněte měrnou tyč (9) nahoru.
•Položte vybraný předmět mezi nejnižší polohu hloubkové zarážky (7) a měrnou tyč (9). Kovový hrot
(b1) měrné tyče (9) se musí dotýkat vybraného předmětu.
•Zajistěte toto nastavení utažením seřizovacího šroubu (8) měrné tyče. Nyní je nastavena hloubka
tvarové frézy.
•Povolte nastavení výšky (12), abyste připravili tvarovou frézu na práci.
Seřízení v intervalech 3 mm
Nastavitelná hloubková zarážka (7) umožňuje rychlé přibližné nastavení v 3mm intervalech.
•Nasaďte vhodnou tvarovou frézu.
•Otočte nastavitelnou hloubkovou zarážku (7) tak, aby byla měrná tyč (9) spuštěna do nejnižší polohy.
•Povolte seřizovací šroub (8) měrné tyče.
•Povolte nastavení výšky (12) a rukojetí zatlačte tvarovou frézu dolů, až se dotkne obrobku.
•Zajistěte toto nastavení utažením nastavení výšky (12).
•Zvedněte měrnou tyč (9) mírně nahoru.
•Nyní nastavte hloubkovou zarážku (7) jejím otáčením.
•Pro každý krok, o který se zvedne, jsou k hloubce tvarové frézy přidané3 mm. Takže např. v poloze 3
je hloubka tvarové frézy 9 mm.
•Nastavte měrnou tyč tak, aby byl kovový hrot (b1) v požadované poloze a současně utáhněte
seřizovací šroub (8) měrné tyče.
•Povolte nastavení výšky (12), abyste připravili tvarovou frézu na práci.
Seřízení výpočtem
Znáte přesnou hloubku řezu v centimetrech a rádi byste ji nastavili. Například byste chtěli do dřevěné
desky navrtat šroub přesně do 1,5 cm hloubky.
•Nasaďte vhodnývrtací nástroj.
•Otočte nastavitelnou hloubkovou zarážku (7) tak, aby byla měrná tyč (9) spuštěna do nejnižší polohy.
•Povolte seřizovací šroub (8) měrné tyče.
•Povolte nastavení výšky (12) a rukojetí zatlačte vrtací nástroj dolů, až se dotkne obrobku.

11
•Zajistěte toto nastavení utažením nastavení výšky (12).
•Ujistěte se, že měrná tyč (9) s kovovým hrotem (b1) sedí na hloubkové zarážce (7).
•Nyní je možné odečíst výchozí polohu z místa odečtu (a1) na stupnici měrné tyče.
•Měrná tyč (9) může být jemně nastavena tak, že se na stupnici zobrazí požadovaná hodnota
v centimetrech. Otočte jemné nastavení měrné tyče (10) požadovaným směrem.
•Požadovaná hloubka vrtání může být jednoduše odečtena od zobrazené hodnoty v centimetrech.
(Příklad: na stupnici jsou zobrazeny 4 cm a vy chcete vrtat do 1,5 cm. Stupnice tedy musí být
nastavena tak, aby zobrazovala 2,5 cm).
•Zvedněte měrnou tyč nahoru tak, aby místo odečtu (a1) na stupnici ukazovalo odpovídající hodnotu
(2,5 cm podle příkladu).
•Nyní nastavte měrnou tyč (9) na novou kalibraci utažením seřizovacího šroubu (8). Tím je nastavena
požadovaná hloubka vrtání.
•Povolte nastavení výšky (12), abyste připravili vrtací nástroj na práci.
Odsávání
Do odsávací hubice (13) připojte vhodné odsávací zařízení (např. průmyslový vysavač). Ujistěte se, že
vysavač je vhodný pro materiál, se kterým pracujete. Vnitřní průměr odsávací hubice frézky je 40 mm.
Montáž paralelní zarážky (Obrázek C)
Paralelní zarážka umožňuje provádět rovnoběžné řezy podél hrany materiálu v nastavené vzdálenosti.
•Pomocí šroubůa podložek přimontujte paralelní zarážku (c2) na vodicí tyče (c1).
•Zasuňte vodicí tyče (c1) do drážek (6) základové desky (5).
•Nastavte požadovanou vzdálenost mezi paralelní zarážkou a tvarovou frézou.
•Přitáhněte vodicí tyče (c1) seřizovacími šrouby (4) k základové desce (5) v požadované vzdálenosti.
•Paralelní zarážku před řezáním řádně zajistěte.
•Pro ověření nastavení proveďte zkušební řez na vzorku materiálu.

12
OBSLUHA
Ochranné pracovní pomůcky
•Noste ochranné pracovní rukavice.
•Používejte ochranné brýle. Odlétávající třísky mohou způsobit zranění.
•Používejte ochranu sluchu proti zvýšenému hluku během práce.
•Používejte prachovou masku proti jemnému prachu.
Zkontrolujte, zda typ vidlice odpovídá typu zásuvky.
Údaje na štítku přístroje musí souhlasit se skutečným napětím zdroje proudu.
Směr frézování (Obrázek H)
Pozor! Frézování se musí vždy provádět proti směru otáčení frézy! Při frézování ve směru
otáčení frézy může být přístroj vytržen z rukou. Směr otáčení vřetena je naznačen šipkou (3)
na přední straně frézky.
Zapnutí
Zatlačte blokovací tlačítko (16) a podržte jej.
Stiskněte spínač (17), frézka se zapne. Poté můžete blokovací tlačítko opět pustit.
Vypnutí
Uvolněte spínač (17).
Pevně držte horní frézku, dokud se motor nezastaví.
Nastavení počtu otáček
Pozor! Před změnou rychlosti otáčení vypněte stroj a vyčkejte, až se přestane točit!
Rychlost otáčení se nastavuje regulačním kolečkem (11). Vhodná rychlost otáčení nástroje závisí na
opracovávaném materiálu, typu práce a průměru tvarové frézy.
•Můžete zvolit 7 různých poloh regulátoru, od polohy "MIN" (minimální rychlost otáčení) do polohy
"MAX" (maximální rychlost otáčení).
•Rychlost otáčení může být nejlépe stanovena zkušebním provozem.
•Po delší práci při nízké rychlosti otáčení nechejte stroj asi 3 minuty vychladnout při volnoběhu na
maximální rychlost otáčení.
•Frézka je vybavena funkcí plynulého rozběhu (soft start).
Frézování tvaru
Obrobek musí být uchycen k pevné základně.
•Povolte nastavení výšky (12) a postavte frézku na obrobek.
•Zapněte frézku a nechte ji plně rozběhnout.
•Při práci tlačte na frézku, dokud ji zarážka výšky (7) nezastaví.
•Stále tlačte na frézku a znovu utáhněte nastavení výšky (12). Nyní podle potřeby posunujte tvarovou
frézu uchopením obou rukojetí horní frézky. Frézku držte pevně a posunujte ji po povrchu obrobku
rovnoměrně. Na frézku příliš netlačte.

13
Frézování tvaru od ruky
Při frézování tvaru od ruky můžete pracovat tvořivě jako při kreslení rukou. Pro tento účel může být horní
frézka použita bez vodicí tyče. Při frézování tvaru od ruky je nejbezpečnější, když je horní frézka položená
na obrobku plochou základny.
Paralelní frézování tvaru
Použijte paralelní zarážku, aby nástroj mohl jezdit rovnoběžně s hranou obrobku. Horní frézku držte
oběma rukama za rukojeti a začněte řezat mírným tlakem.
Kopie frézovaného tvaru
Vytvořit několik předmětů stejného tvaru je možné pomocí nástroje pro kopírování (19).
•Odmontujte oba dlouhé šrouby (18) ze spodní strany základové desky (5).
•Dvěma dlouhými šrouby (18) upevněte nástroj pro kopírování (19) na spodní stranu základové desky.
•Výčnělek uprostřed nástroje pro kopírování musí vyčnívat ven (Obrázek G).
•Připevněte dva obrobky na pracovní stůl (Obrázek F):
- horní obrobek = předloha (f1), již dokončený kus
- spodní obrobek = kopie (f2), kus, na kterém se bude pracovat
•Nastavte hloubku řezu a případně rychlost otáčení.
•Veďte výčnělek nástroje pro kopírování podél hrany předlohy (Obrázek F).
•Tímto způsobem se okopíruje obrys předlohy na nový obrobek.

14
PÉČE, ÚDRŽBA A SKLADOVÁNÍ
Pozor! Nebezpečí zranění. Před prováděním jakékoli operace při údržbě vytáhněte vidlici
přívodního kabelu ze zásuvky.
Pozor: Jiné údržbářské a opravářské práce, než uvedené v tomto návodu k použití, smí
provádět jen autorizovaný servis výrobce. Při poškození přívodního kabelu tohoto nástroje
smí kabel vyměnit pouze autorizovaný servis výrobce. Bezpečnost a provozní spolehlivost
lze garantovat pouze při používání originálních náhradních dílů.
Přístroj je téměř bezúdržbový
•Větrací otvory se nesmí ucpat, udržujte přístroj čistý.
•Zabraňte vniknutí vlhkosti dovnitř přístroje při čištění.
•V rámci údržby se provádí pouze výměna opotřebených uhlíků (s požadavkem na výměnu
kontaktujte svého prodejce, případně kvalifikovaného elektrikáře).
Čištění
•Přístroj čistěte ihned po řezání. Odstraňte nečistoty, jako jsou třísky a prach.
•Otřete povrch přístroje navlhčeným hadříkem. Nepoužívejte čističe ani rozpouštědla, protože mohou
narušit materiály, ze kterých je přístroj vyroben.
•Po čištění namažte výsuvné tyče (15) strojním olejem.
Uskladnění
•Přístroj skladujte na suchém, bezpečném místě.
ŘEŠENÍ PROBLÉMŮ
Problém
Možná příčina
Řešení
Frézka nepracuje
Zásuvka není pod napětím
Zkontrolujte zásuvku a jistič/chránič
Vadný kabel
Zkontrolujte kabel, není-li rozpojený
nebo vadný
Nekvalitní řez
Otupená fréza / nástroj
Vyměňte frézu / nástroj
Příliš silné vibrace
Nesprávně nasazený nebo
poškozený nástroj
Zkontrolujte správné usazení
nástroje nebo jej vyměňte
Nefunguje nastavení výšky
tvarové frézy
Výsuvné tyče jsou zrezivělé
nebo špinavé
Očistěte obě výsuvné tyče a
namažte je strojním olejem
Přehřátí motoru
Přetížení přístroje silným
tlakem do řezu
Ochlaďte motor volnoběžným
chodem po dobu asi 3 minuty

15
TECHNICKÉ ÚDAJE
Horní frézka PATRIOT HF1200
Napájecí napětí
220-240 V
Síťový kmitočet
50-60 Hz
Jmenovitý příkon
1200 W
Počet otáček naprázdno
9000-30000/min
Řezná hloubka
0-60 mm
Upínací průměr
6 mm, 8 mm
Hmotnost
5,4 kg
Třída ochrany
II
Hluk a vibrace
Deklarovaná úroveň hluku a vibrací byla měřena v souladu se standardní zkušební metodou předepsanou
normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň
vibrací může být také použita k předběžnému stanovení expozice.
Upozornění! Hodnota vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované
hodnoty v závislosti na způsobu, jakým se nářadí používá. Úroveň vibrací může být vzhledem k uvedené
hodnotě vyšší.
Při stanovení doby působení vibrací, z důvodu určení bezpečnostních opatření podle nařízení 2002/44/ES
k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, odhad expozice vibracím, by se
měly zvážit, skutečné podmínky použití a způsob, jakým se nářadí se používá, včetně zohlednění všech
částí pracovního cyklu, jako je například doba, kdy je nářadí vypnuto a kdy běží naprázdno kromě času
spuštění.
Hladina akustického tlaku LpA = 91 dB(A)
Hladina akustického výkonu LwA = 102 dB(A)
Nejistota měření K = 3 dB (A)
Úroveň vibrací ahW = 1,39 m/s2
Nejistota měření K = 1,5 m/s2
LIKVIDACE
Obal se skládá z ekologických materiálů, které lze v komunálních sběrných dvorech
odevzdat k recyklaci.
Elektrické nářadí neodhazujte do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebované elektrické nářadí shromažďováno
odděleně a odevzdáno k ekologické recyklaci. Informace o možnostech likvidace vysloužilého přístroje
vám podá obecní nebo městská správa.

16
ZÁRUČNÍ PODMÍNKY
Záruční doba je uvedena na prodejním dokladu, nejméně však 24 měsíců, a začíná dnem převzetí
výrobku, což je třeba prokázat originálním prodejním dokladem. Záruka se nevztahuje na běžné
opotřebení výrobku a jeho součástek (např. postupný pokles kapacity baterií) a na škody vzniklé
v důsledku nerespektování návodu k použití, používání nesprávného příslušenství, cizího zásahu a oprav
za použití neoriginálních dílů, v důsledku použití násilí, úderu nebo rozbití a svévolného přetížení motoru.
V rámci záruky se provádí pouze výměna celého výrobku, případně baterie při jejím selhání.
EU PROHLÁŠENÍ O SHODĚ
My, Mountfield a.s., Mirošovická 697, CZ-251 64 Mnichovice, tímto prohlašujeme na svou výlučnou
odpovědnosti, že produkt:
horní frézka Patriot HF1200
je ve shodě s požadavky evropských směrnic
2006/42/EC (Směrnice pro strojní zařízení)
2014/35/EU (Směrnice ES o nízkém napětí)
2014/30/EU (Elektromagnetická kompatibilita)
2011/65/EU (Směrnice o omezení používání nebezpečných látek)
Posouzení shody bylo provedeno podle následujících norem
EN 62841-1:2015+AC:15
EN 62841-2-17:2017
EN 55014-1:2017
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
Mnichovice, 18. 08. 2020
Mgr. Michal Pobežal
generální ředitel Mountfield a.s.
20

17
SK Preklad pôvodného návodu na použitie
SK - OBSAH
Úvod ........................................................................................................................................... 17
Použitie....................................................................................................................................... 17
Popis hornej frézky..................................................................................................................... 18
Použité bezpečnostné symboly.................................................................................................. 18
Bezpečnostné pokyny................................................................................................................. 19
Zostavenie a príprava ................................................................................................................. 22
Obsluha....................................................................................................................................... 25
Starostlivosť, údržba a skladovanie............................................................................................ 27
Riešenie problémov.................................................................................................................... 27
Technické údaje.......................................................................................................................... 28
Likvidácia .................................................................................................................................... 28
Záručné podmienky.................................................................................................................... 29
EU vyhlásenie o zhode................................................................................................................ 29
ÚVOD
Ďakujeme, že ste sa rozhodli pre túto hornú frézku a veríme, že vám bude dobre slúžiť. Zariadenie spĺňa
náročné požiadavky na elektrické náradie a jedná sa o neoceniteľného pomocníka.
Tento návod na použitie slúži k spoznaniu elektrického náradia a jeho vlastností, a opisuje
určený spôsob použitia a nebezpečenstvá spojené s jeho použitím. Návod na obsluhu
obsahuje dôležité informácie, ako náradie odborne a hospodárne využívať, a tým sa
vyvarovať úrazom, vyhnúť sa opravám a zvýšiť spoľahlivosť a životnosť náradia.
Návod na použitie musí byť vždy k dispozícii v mieste použitia náradia. Uchovávajte tento návod na
použitie vždy spolu s hornou frézkou. Frézku požičiavajte iba osobám, ktoré sú oboznámené s jej
použitím, a súčasne s frézkou odovzdajte aj návod na použitie. Návod na použitie si musí prečítať a
dodržiavať každá osoba, ktorá pracuje s týmto náradím.
Poznámka:
Ilustrácie a špecifikácie uvedené v tomto návode nie sú záväzné a môžu sa od dodaného výrobku líšiť.
Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky zariadenia. Výrobca si vyhradzuje
právo na vykonávanie zmien bez v zmysle ďalšieho vývoja bez predchádzajúceho upozornenia.
POUŽITIE
Zariadenie je určené pre frézovanie na pevnej podložke v dreve, drevotrieskových doskách, plaste a
ľahkých stavebných hmotách.
Dodržiavajte pokyny k typom stopkových fréz. Používajte len príslušenstvo a doplnkové zariadenia, ktoré
sú uvedené v návode na obsluhu, príp. ktorých uchytenie je kompatibilné so zariadením.
Zariadenie je schválené pre súkromné použitie v suchých priestoroch. Akékoľvek iné použitie alebo
úprava zariadenia predstavujúzávažné nebezpečenstvo poranenia. Za škody, ktoré vzniknú pri použití
v rozpore s určením, nenesie výrobca zodpovednosť.

18
POPIS HORNEJ FRÉZKY
Frézka, prednástrana (Obrázok ❶)
1 Napájací kábel
2 Rukoväť
3 Smer otáčania vretena
4 Nastavovacia skrutka vodiacej tyče
5 Základová doska
6 Drážka základovej dosky
7 Nastaviteľná zarážka
8 Nastavovacia skrutka mernej tyče
9 Merná tyč so stupnicou
10 Jemné nastavenie mernej tyče
Obrázok A
a1 Miesto odpočtu na mernej tyči
Obrázok B
b1 Kovový hrot mernej tyče
Obrázok C
c1 Vodiaca tyč paralelnej zarážky
c2 Paralelnázarážka
Obrázok D
d1 Tvarová fréza
d2 Upínacia klieština
Frézka, zadná strana (Obrázok ❷)
11 Regulátor otáčok
12 Nastavenie výšky
13 Odsávací vývod
14 Matica vretena
15 Výsuvná tyč
16 Blokovacie tlačidlo
17 Spínač
18 Dlhá skrutka základovej dosky
19 Nástroj pre kopírovanie
Obrázok E
e1 Blokovanie vretena
e2 Stranový kľúč
Obrázok F
f1 Predloha
f2 Nástroj pre kopírovanie predlohy
Obrázok G
Pohľad zdola na základovú dosku
Obrázok H
Schéma správneho smeru posuvu frézky
POUŽITÉ BEZPEČNOSTNÉ SYMBOLY
Pozor! / Výstraha!
Používajte prachovú masku!
Prečítajte si návod na použitie!
Používajte ochranu sluchu!
Noste pracovné ochranné rukavice!
Používajte ochranu očí!

19
BEZPEČNOSTNÉ POKYNY
Všeobecné bezpečnostné pokyny pre elektrické náradie
Výstraha! Prečítajte si všetky bezpečnostné varovania a pokyny. Opomenutie pri
dodržiavaní týchto bezpečnostných upozornení a pokynov môže viesť k úrazu elektrickým
prúdom, ku vzniku požiaru a / alebo k vážnemu zraneniu osôb.
Uchovajte si všetky pokyny a návod pre budúce použitie.
V týchto bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa vzťahuje na elektrické
náradie napájané zo siete (so sieťovými káblami) a na elektrické náradie napájané akumulátormi (bez
sieťových káblov).
1) Bezpečnosť na pracovisku
a) Udržujte svoje pracovisko čisté a dobre osvetlené. Neporiadok alebo neosvetlené pracovisko môžu
zapríčiniť nehody.
b) S elektrickým náradím nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa vyskytujú
horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu prach alebo pary
zapáliť.
c) Dbajte na to, aby pri práci s elektrickým náradím boli deti a iné osoby v bezpečnej vzdialenosti. V
prípade odvrátenia pozornosti môžete stratiť kontrolu nad vykonávanou činnosťou.
2) Elektrická bezpečnosť
a) Vidlica prívodu elektrického náradia musí konštrukciou zodpovedať sieťovej zásuvke. Vidlicu
prívodu v žiadnom prípade neupravujte. Nepoužívajte žiadne zásuvkové adaptéry spoločne s
náradím, ktoré má ochranný vodič. Neupravené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu
elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako napr. potrubie, telesá ústredného
kúrenia, sporáky a chladničky. V prípade, že je telo uzemnené, je riziko úrazu elektrickým prúdom
vyššie.
c) Elektrické náradie nevystavujte dažďu alebo mokrému prostrediu. Vniknutie vody do elektrického
náradia zvyšuje riziko úrazu elektrickým prúdom.
d) Nepoužívajte prívodný kábel na iné účely. Nikdy nenoste ani neťahajte elektrické náradie za
prívodný kábel, ani za neho náradie nevešajte. Nevyťahujte vidlicu zo zásuvky ťahom za kábel.
Chráňte kábel pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami
náradia. Poškodené alebo pokrútené káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú určené
na použitie vonku. Použitie kábla určeného na použitie vonku znižuje riziko úrazu elektrickým
prúdom.
f) Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, používajte napájanie
chránené prúdovým chráničom (RCD). Používanie prúdového chrániča znižuje nebezpečenstvo úrazu
elektrickým prúdom.
3) Bezpečnosť osôb
a) Pri používaní elektrického náradia buďte pozorní, dávajte pozor na to, čo robíte, pristupujte k práci
s elektrickým náradím s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti pri práci s elektrickým náradím môže mať
za následok vážne zranenia.
b) Používajte osobné ochranné prostriedky. Vždy noste ochranné pracovné rukavice a ochranu očí.
Používanie osobných ochranných prostriedkov ako je respirátor, protišmyková bezpečnostná obuv,

20
ochranná prilba alebo protihluková ochrana sluchu, vždy podľa druhu a použitia elektrického náradia,
znižuje riziko zranenia.
c) Predchádzajte náhodnému uvedeniu náradia do prevádzky. Skontrolujte, či je elektrické náradie
vypnuté skôr, než ho pripojíte k sieti a / alebo zasuniete akumulátor, uchopíte alebo ponesiete.
Prenášanie náradia s prstom na spínači alebo zapájanie vidlice do zásuvky so zapnutým spínačom
môže byť príčinou nehôd.
d) Pred zapnutím náradia odstráňte z jeho blízkosti všetky nastavovacie nástroje alebo kľúče. Nástroj
alebo kľúč, ktorý sa nachádza v rotujúcej časti náradia, môže spôsobiť zranenie.
e) Pracujte len tam, kam bezpečne dosiahnete. Vyhýbajte sa nezvyčajnému držaniu tela. Dbajte na
stabilný postoj a vždy udržiavajte rovnováhu. Budete tak elektrické náradie lepšie kontrolovať v
nečakaných situáciách.
f) Noste vhodné oblečenie. Nenoste voľné oblečenie alebo ozdoby. Dbajte na to, aby vaše vlasy,
odev a rukavice boli v bezpečnej vzdialenosti od pohyblivých dielcov. Voľné oblečenie, ozdoby
alebo dlhé vlasy sa môžu do pohyblivých dielcov zachytiť.
g) Ak je možné použiť zariadenie na odsávanie prachu a záchytné zariadenie, skontrolujte, či sú tieto
zapojené a správne použité. Použitie zariadenia na odsávanie prachu môže znížiť ohrozenie
prachom.
4) Používanie a ošetrovanie elektrického náradia
a) Náradie nepreťažujte. Na svoju prácu používajte vždy na to určené elektrické náradie. Správne
zvolené elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktorú bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť spínačom. Elektrické náradie,
ktoré sa nedá ovládať spínačom, je nebezpečné a treba ho nechať opraviť.
c) Vytiahnite vidlicu zo zásuvky alebo vyberte akumulátor predtým, ako budete vykonávať
nastavenie elektrického náradia, vymieňať príslušenstvo alebo náradie odložíte. Toto
bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nedovoľte pracovať s náradím
osobám, ktoré nie sú s ním oboznámené alebo ktoré nečítali tieto pokyny. Elektrické náradie je
nebezpečné, ak ho používajú neskúsené osoby.
e) O náradie sa starostlivo starajte. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú
sa. Sústreďte sa na praskliny alebo poškodenia, ktoré môžu ohroziť bezpečnú funkciu elektrického
náradia. Poškodené dielce nechajte pred použitím náradia vymeniť. Mnohé nehody majú svoju
príčinu v nedostatočne udržiavanom elektrickom náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Pozorne ošetrované rezné nástroje s ostrými reznými
hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo, pracovné nástroje atď. podľa týchto pokynov a tak,
ako je to pre tento špeciálny typ náradia predpísané. Pritom zohľadnite pracovné podmienky a
činnosť. Používanie elektrického náradia na iné ako určené účely môže viesť k nebezpečným
situáciám.
5) Servis
a) Svoje elektrické náradie nechajte opravovať iba kvalifikovanej osobe, ktorá bude používať
originálne náhradné dielce. Tým zabezpečíte, že zostane zachovaná úroveň bezpečnosti elektrického
náradia ako pred opravou.
