PCE Health and Fitness PRCD-K+ User manual

11189_Version 11/2016 V1.4
Betriebsanleitung
Operating manual
Betriebsanleitung
Operating manual
Betriebsanleitung
Operating manual

DEUTSCH
2
Vorwort:
Diese Betriebsanleitung ist gültig für das Produkt PRCD-K+30mA ab dem
Produktionsdatum 2021 02.
Sicherheitshinweise:
Die Installation, Inbetriebnahme und Funktionsüberprüfung muss durch eine
Elektrofachkraft (EFK) erfolgen!
Typenschild (Beispiel):
Hersteller
Produktionsdatum
VDE-Kennzeichnung
CE-Kennzeichnung
Technische Daten
PC Electric GmbH
Diesseits 145
AT-4973 St. Martin im Innkreis
Type 968011355
Un230V~ / fn50Hz
In16A / I∆n30mA
2021 01
IP55
Artikelnummer
5 SICHERHEITSREGELN:
Vor Beginn der Arbeiten:
• Freischalten
• gegen Wiedereinschalten sichern
• Spannungsfreiheit feststellen
• Erden und kurzschließen
• Benachbarte unter Spannung stehende Teile
abdecken oder abschranken

DEUTSCH
3
Anwendungsbereich:
Der PRCD-K+ist ein allpolig schaltender ortsveränderlicher Personenschutzschalter
mit elektronischer Fehlerauswertung für die Verwendung im IT-System (z.B.
Notstromaggregat, Trenntransformator), um Personen und elektrischen Betriebsmitteln
eine sichere Stromentnahme aus einem Speisepunkt zu ermöglichen.
Hinweis: Die Durchgängigkeit des Schutzleiterkreises ist aufgrund von Varistoren nicht
gegeben. Es ist nur ein Schutzpotentialausgleich möglich.
Der PRCD-K+ist verwendbar als ortsveränderlicher Fehlerstromschutzschalter mit
Bemessungsdierenzstrom IΔn ≤ 30 mA für sinusförmige Wechselfehlerströme und
pulsierende Gleichfehlerströme.
Der PRCD-K+ist nicht zu verwenden bei:
• Kältegeräten oder ähnlichen Anwendungen, z.B. Kühlschrank
(kein automatisches Wiedereinschalten nach Spannungsausfall)
• Maschinen mit hohen Einschaltströmen
• TN- und TT-Systemen
Für TN- und TT-Systeme ist ein PRCD-S+10mA (Art.Nr. 967011155)
oder 30mA (Art.Nr. 967011355) zu verwenden!
Anschlussleitungstypen sind entsprechend der nationalen gesetzlichen
Regelungen und Bestimmungen des Verwenderlandes auszuführen
sowie einer regelmäßigen Wiederholungsprüfung z.B. DIN VDE 0701-
0702 zu unterziehen.

DEUTSCH
4

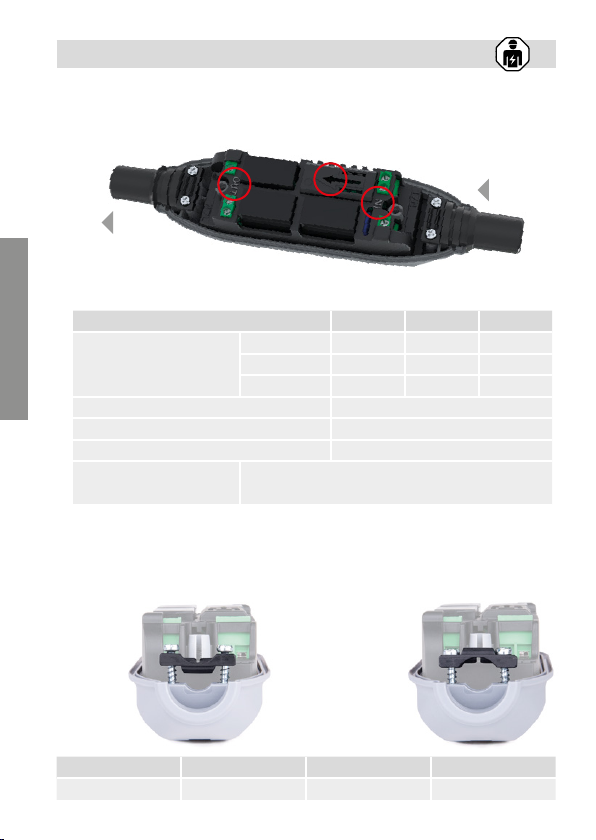

Typen Anschlussleitung H05BQ-F H07BQ-F H07RN-F
Leiterquerschnitte
3G1,0 mm²  
3G1,5 mm²  
3G2,5 mm²  
Abmantelungslänge 35 mm
Abisolierlänge 7 mm
Leitungsdurchmesser Ø7,3 - 14 mm
Länge Anschlussleitung: 1,5m +10% vor der Schutzeinrichtung
mind. 1,5m nach der Schutzeinrichtung
Anzugsmomente: Gehäuseschraube Zugentlastung Kontaktschraube
Ncm 180 80 80
OUT
IN
Montage:
• Achten Sie beim Anschluss des Gerätes auf die Bezeichnung „IN“ (Eingangs-
bzw. Netzseite) und „OUT“ (Ausgangs- bzw. Verbraucherseite) sowie auf die
Pfeilrichtung in der Elektronikabdeckung.
• Normen/Regelwerk DIN VDE 0661 u. DGUV Information 203-006 (bisher BGI/GUV-I 608)
• Nur Haushaltssteckvorrichtungen (VDE 0620) oder Industriesteckvorrichtungen 16A
3p 6h (IEC/EN 60309-2) verwenden!
• Zugentlastung: Auf die richtige Montage der Klemmschelle abhängig vom Leitungs-
durchmesser achten!
Stellung der
Klemmschelle
bei 3G1mm²
Stellung der
Klemmschelle bei
3G1,5-2,5 mm²

DEUTSCH
5
239
26
57
54
Technische Daten:
Nennspannung: Un= 230V~
Nennfrequenz: fn= 50Hz
Nennstrom: In= 16A
Nenndi erenzstrom: IΔn = 30mA (Art. Nr. 968011355)
Umgebungstemperatur: -25°C bis +45°C
Schutzart: IP55
LED (grün)LED (rot)
Taste
IN
OUT
Produktübersicht:

DEUTSCH
6
Funktion:
• Der PRCD-K+ ist allpolig schaltend: Im Falle eines Fehlers wird der Stromuss über
Phase (L) und Neutralleiter (N) unterbrochen und die Signaleinheit (LED) am Gerät
leuchtet oder blinkt in der Farbe Rot.
Beim roten Blinken der LED liegt ein quittierbarer Fehler vor. Mit einem Tastendruck
wird der Fehler quittiert, anschließend muss die Ursache beseitigt werden und der
PRCD-K+kann wieder eingeschaltet werden. Beim roten Dauerleuchten der LED
liegt ein nicht quittierbarer Fehler vor. Der PRCD-K+muss vom Netz getrennt werden,
um den Fehler zu löschen. Anschließend muss die Ursache beseitigt werden und der
PRCD-K+kann wieder eingeschaltet werden.
• Beim Einstecken erfolgt eine Routinekontrolle, welche den einwandfreien Zustand
der Steckdose überprüft.
• Der Schutzleiter (PE) wird voreilend ein- und nacheilend ausgeschaltet
• Bei Unterspannung (etwa ≤180V) bzw. Spannungsunterbrechung (≥20ms) schaltet
die integrierte Unterspannungsauslösung das Gerät ab und verhindert ein
automatisches Wiedereinschalten nach Spannungswiederkehr.
• Der vorhandene Überspannungsschutz erkennt erhöhte Spannungen und der
PRCD-K+ kann nicht eingeschaltet werden bzw. wird abgeschaltet (etwa ≥285V).
• Der PRCD-K+lässt sich nicht einschalten bzw. schaltet ab, wenn netzseitig ein Leiter
unterbrochen ist (L, N).
• Beim Auftreten von Fremdspannung auf dem Schutzleiter und dem dadurch
resultierenden Stromuss, schaltet der PRCD-K+den L- und N-Leiter ab, hält aber
die Verbindung des Schutzleiters aufrecht.
Der PRCD-K+erkennt und schützt in folgenden Fehlerfällen:
• L-Leiter Unterbrechung
• N-Leiter Unterbrechung
• Unterspannung oder Spannungsausfall
• Überspannung
• Fehlerströme mit Bemessungswert von 30mA

DEUTSCH
7

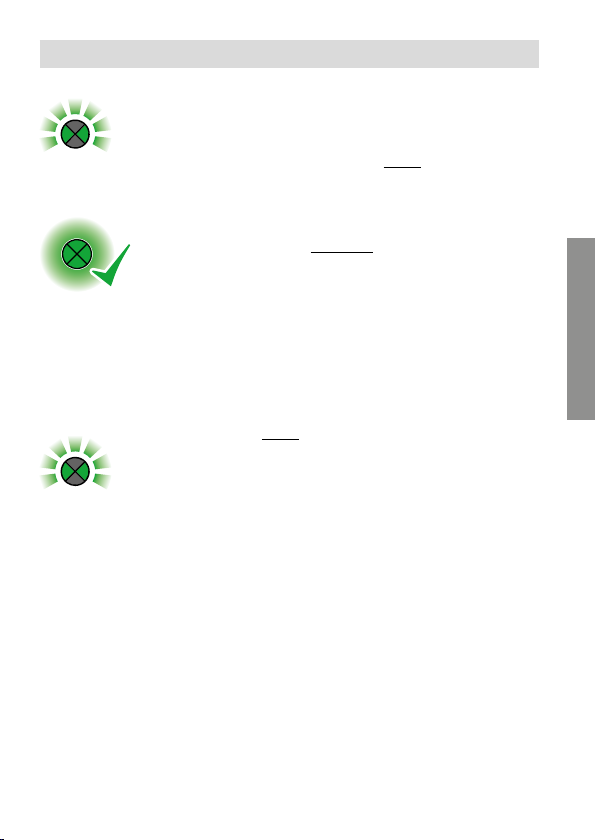

Bedienung:
EINSCHALTEN
• Den Netzstecker des PRCD-K+an ein Aggregat anstecken.
Bei ordnungsgemäßer Netzversorgung blinkt nach ca. 2 Sek.
Überprüfungszeit die Signaleinheit in der Farbe GRÜN.
• Die grüne Taste vom PRCD-K+drücken. Der PRCD-K+schaltet EIN,
die Signaleinheit leuchtet dauerhaft in der Farbe GRÜN.
• Der PRCD-K+ist nun bereit für den Betrieb. Die Taste kann nun
losgelassen werden.
AUSSCHALTEN
• Den Taster am PRCD-K+betätigen.
• Die Signaleinheit blinkt in der Farbe GRÜN.
Der PRCD-K+ist nun allpolig ausgeschaltet.
grün
>drücken
grün
grün

DEUTSCH
8
Fehleranzeige:
Dierenzstromfehler wird durch rotes Blinken der
Signaleinheit angezeigt. Der PRCD-K+von PCE gibt in solchem Fall
eine optische Warnung aus und schaltet sofort ab. Der Schutzleiter
bleibt bis zum Quittieren geschlossen!
Wenn während des Einschaltens die Signaleinheit um den Taster
rot leuchtet oder neutral bleibt liegt ein Fehler vor. Der
PRCD-K+schaltet nicht EIN. Eine Elektrofachkraft (EFK) ist zu
Rate zu ziehen.
Liegt beim Einstecken des Gerätes bereits eine Unterspannung
am PRCD-K+vor, wird dies durch schnelles rotes
Blinken der Signaleinheit signalisiert (wenn genügend
Spannung vorhanden ist) und das Gerät schaltet nicht ein.
Tritt während des Betriebs am Gerät eine Unterspannung auf,
schaltet das Gerät ab und die Signaleinheit leuchtet rot.
Überspannung beim Einstecken des Gerätes wird durch
abwechselnd 4x rotes Blinken und 1x grünes Blinken der
Signaleinheit angezeigt und das Gerät lässt sich nicht einschalten.
Tritt während des Betriebs eine Überspannung auf, schaltet das
Gerät ab und die Signaleinheit leuchtet dauerhaft rot.
rot
>drücken
Der maximal mögliche Personenschutz
ist gegeben!

ENGLISH
9
PC Electric GmbH
Diesseits 145
AT-4973 St. Martin im Innkreis
Type 968011355
Un230V~ / fn50Hz
In16A / I∆n30mA
2021 01
IP55
Introduction:
This operating instruction is valid for the product PRCD-K+30mA from the production
date 2021 02.
Safety instructions:
Installation, commissioning and function testing must be carried out by a
qualied electrician!

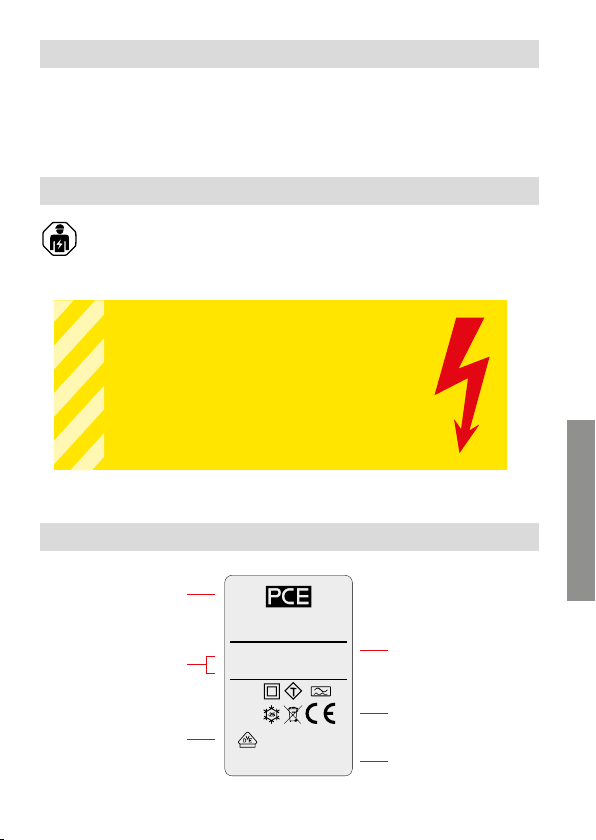

Type label (example):
Manufacturer
Production date
VDE-mark
CE-mark
Technical details
Article number
5 SAFETY RULES:
Before starting work:
• Disconnect mains!
• Prevent reconnection!
• Test for absence of harmful voltages!
• Ground and short circuit!
• Cover or close of nearby live parts!

ENGLISH
10
Field of application:
The PRCD-K+is an all-pole switching portable RCD circuit breaker with electronic fault
evaluation for use in IT-systems (e.g. emergency power generator, isolating transformer)
to enable persons and electrical equipment to safely draw current from a feed point.
Note: The continuity of the protective earth circuit is not given due to varistors. Only
protective equipotential bonding is possible.
The PRCD-K+ can be used as a portable residual current circuit device with a rated
dierential current of IΔn ≤ 30 mA for sinusoidal AC residual currents and pulsating
DC residual currents.
The PRCD-K+ must not be used for:
• Cooling appliances or similar applications, e.g. refrigerators
(no automatic restarting after a power failure)
• Machines with high starting currents
• TN- and TT-systems
For TN- and TT-networks please use PRCD-S+10mA (Art.no.
967011155) or 30mA (Art.no. 967011355)!
Connection cable types have to be carried out according to the national
legal standards and regulations of the user country. The PRCD-K+must
be subjected to regularly recurring inspections in accordance with the
national statutory regulations and the regulations in the country of use,
e.g. DIN VDE 0701-0702.

ENGLISH
11

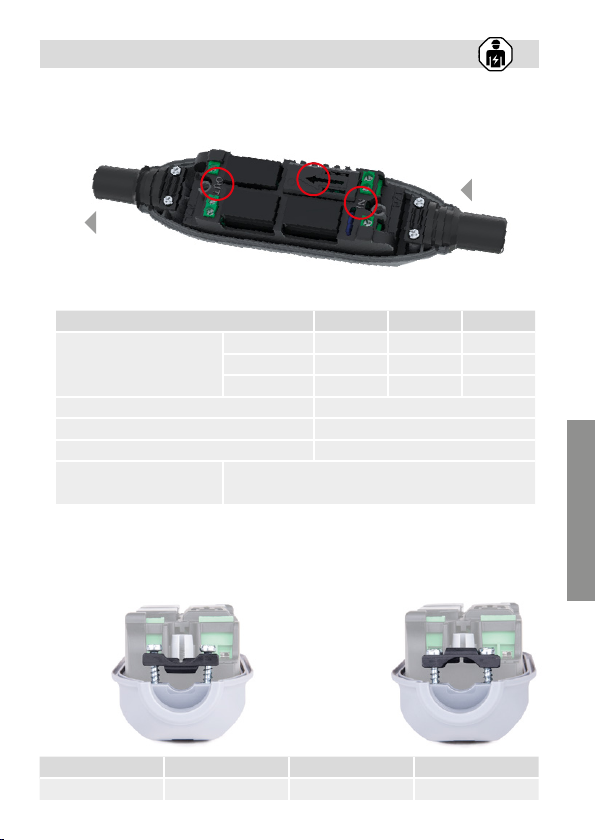

Tightening torque: Housing screw Strain relief Contact screw
Ncm 180 80 80
OUT
IN
Assembly:
• When connecting the device, pay attention to the designation “IN” (input or mains
side) and “OUT” (output or consumer side) as well as on the arrow direction inside
the electronics cover.
• Codes/Standards DIN VDE 0661 and DGUV Information 203-006 (former BGI/GUV-I 608)
• Only use household plugs and connectors (VDE 0620) or industrial plugs and connec-
tors 16A 3p 6h (IEC/EN 60309-2)!
• Strain relief: Install clamp in the correct position depending of the cable diameter!
Clamp
position with
cable 3G1mm²
Clamp position
with cable
3G1,5-2,5 mm²
Connection cable H05BQ-F H07BQ-F H07RN-F
Connection cross-section
3G1,0 mm²  
3G1,5 mm²  
3G2,5 mm²  
Stripping length 35 mm
Wire stripping length 7 mm
cable diameter Ø7,3 - 14 mm
Length connection cable 1,5m +10% before protective device
min. 1,5m after protective device

ENGLISH
12
239
26
57
54
Technical data:
Nominal voltage: Un= 230V~
Rated frequency: fn= 50Hz
Rated current: In= 16A
Nominal di erential current: IΔn = 30mA (Cat.No. 968011355)
Ambient temperature: -25°C to +45°C
Protection class: IP55
LED (green)LED (red)
Button
IN
OUT
Overview LED control unit:

ENGLISH
13
Function:
• The PRCD-K+switches all poles when tripped: In the event of a fault, the power
supply via L and N is interrupted and the signal unit on the device lights up or
blinks red.
When the LED ashes red, an acknowledgeable error is present. The fault is
acknowledged by pressing the button, then the cause must be eliminated and the
PRCD-K+can be switched on again. If the LED lights up continuously in red,
the fault cannot be acknowledged. The PRCD-K+must be disconnected from the
mains to clear the fault. The cause must then be eliminated and the PRCD-K+can be
switched on again.
• Every time the device is plugged in, a routine check is performed to test the safe
condition of the socket outlet (mains).
• The PE conductor circuit is switched on in advance (leading) and switched o with a
delay
• In case of undervoltage (e.g. ≤180V) or voltage interruption (≥20ms) the internal
undervoltage protection switches the device o and prevents it from restarting
automatically after voltage recovery.
• The integral surge voltage protection detects increased voltages and the PRCD-K+
cannot be switched on or is being switched o (e.g. ≥285V).
• The PRCD-K+ cannot be switched on or switches o if a conductor is interrupted on
the mains side (L, N).
• If external voltage occurs on the protective conductor, causing current ow, the
PRCD-K+ switches o the L and N conductor, but maintains the connection of the
protective conductor.
The PRCD-K+detects and protects in the case of the following faults:
• L-conductor interrupted
• N-conductor interrupted
• Undervoltage or voltage failure
• Surge voltage (overvoltage)
• Fault currents with rated values of 30mA

ENGLISH
14
Operation:
Switch ON
• Insert the mains plug of the PRCD-K+into a socket outlet. If the
mains power supply is OK, the signal unit ashes GREEN after
approx. 2 sec. testing time of the unit.
• Press the green button of the PRCD-K+. The PRCD-K+switches
ON, the signal unit illuminates continuously GREEN.
• The PRCD-K+is now ready for operation. The button can now
be released.
Switch OFF
• Press the button on the PRCD-K+ briey.
• The signal unit ashes GREEN.
All poles of the PRCD-K+ are now switched o.
green
>Push
green
green

ENGLISH
15
Error indicators:
Dierential current faults are indicated by the signal unit
ashing RED. In this case, the PRCD-K+from PCE gives a visual
warning and switches o immediately. The PE conductor circuit
remains closed until the fault is cancelled!
If, when switching on, the signal unit illuminates RED or
remains neutral, there is a fault. The PRCD-K+does not switch
ON. Consult a qualied electrician .
If there is already an under voltage when plugging in the
PRCD-K+ unit, the LED unit ashes fast RED (if there is
enough voltage available) and the unit does not switch on.
If during operation under voltage occurs, the unit switches o
and the LED illuminates RED.
If there is over voltage when plugging in the unit, the LEDs start
ashing 4x RED and 1x GREEN alternating and the unit will not
turn on.
If during operation over voltage occurs, the unit switches o and
the LED illuminates RED.
red
>Push
Maximum possible personal protection
is assured.

www.manufacturer-safety.info
Kontaktdaten des Herstellers / contact details manufacturer
PC Electric GmbH
Diesseits 145 | A-4973 St. Martin/Innkreis
📞 +43 (0) 77 51/61 220
📠+43 (0) 77 51/69 69
📧 offi [email protected]
🌏 www.pcelectric.com
Dokument / Document: 11199_Version 02/2021 V1.0
Dateiname / Filename: 11199 Betriebsanleitung V1.0.pdf
Seitenanzahl / Number of pages: 16
© PCE - Änderungen im Sinne der technischen Weiterentwicklung vorbehalten.
Changes in terms of technical development reserved.
Angaben erfolgen ohne Gewähr.
Details are given without guarantee!
