PeakTech 3385 User manual

PeakTech
®3385
Bedienungsanleitung /
Operation Manual
Analog-/Analogue Multimeter

1. Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG
(Niederspannung) entsprechend der Festlegung im Nachtrag
2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V;
Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische
Geräte mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable
Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel;
Festinstallierte Schalter, Sicherungsautomaten,
Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über
Freileitungen versorgt werden und damit einer
stärkeren Blitzbeeinflussung ausgesetzt sind.
Hierunter fallen z.B. Hauptschalter am Stromeingang,
Überspannungsableiter, Stromverbrauchszähler und
Rundsteuerempfänger
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungs-
überschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Keine Flüssigkeiten auf dem Gerät abstellen
(Kurzschlussgefahr beim Umkippen des Gerätes)
-1-

* Gerät nicht in der Nähe starker magnetischer Felder
(Motoren, Transformatoren usw.) betreiben
* maximal zulässige Eingangsspannung von 600V DC oder
600V AC nicht überschreiten.
* maximal zulässige Eingangswerte unter keinen Umständen
überschreiten (schwere Verletzungsgefahr und/oder
Zerstörung des Gerätes)
* Die angegebenen maximalen Eingangsspannungen dürfen
nicht überschritten werden. Falls nicht zweifelsfrei
ausgeschlossen werden kann, dass diese Spannungsspitzen
durch den Einfluss von transienten Störungen oder aus
anderen Gründen überschritten werden muss die
Messspannung entsprechend (10:1) vorgedämpft werden.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
* Vor dem Umschalten auf eine andere Messfunktion
Prüfleitungen oder Tastkopf von der Messschaltung
abkoppeln.
* Keine Spannungsquellen über die mA, A –und COM-
Eingänge anlegen. Bei Nichtbeachtung droht
Verletzungsgefahr und/oder die Gefahr der Beschädigung
des Multimeters.
* Der 10A-Bereich ist durch eine Sicherung abgesichert.
Strommessungen nur an Geräten mit entsprechender
Absicherung durch Sicherungsautomaten oder Sicherungen
(10A oder 2000VA) vornehmen.
* Bei Widerstandsmessungen keine Spannungen anlegen!
* Keine Strommessungen im Spannungsbereich (V)
vornehmen.
* Gerät, Prüfleitungen und sonstiges Zubehör vor
Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle
keine Messungen vornehmen.
* Verwenden Sie ausschließlich 4mm-
Sicherheitstestkabelsätze, um eine einwandfreie Funktion
des Gerätes zu gewährleisten.
-2-

* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Bei unbekannten Messgrößen vor der Messung auf den
höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim
Transport von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten
Messbereich. Sie vermeiden so Beschädigungen des
Gerätes.
* Drehen Sie während einer Strom- oder Spannungsmessung
niemals am Messbereichswahlschalter, da hierdurch das
Gerät beschädigt wird.
* Messungen von Spannungen über 35V DC oder 25V AC nur
in Übereinstimmung mit den relevanten
Sicherheitsbestimmungen vornehmen. Bei höheren
Spannungen können besonders gefährliche Stromschläge
auftreten.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen
geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.
-3-

* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente
zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* - Messgeräte gehören nicht in Kinderhände –
Reinigung des Gerätes:
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit
in das Innere des Gerätes gelangt. Dies könnte zu einem
Kurzschluss und zur Zerstörung des Gerätes führen.
1.1. Sicherer Umgang mit dem Prüfgerät
WARNUNG!
Dieses Prüfgerät ist sorgfältig ausgelegt worden, um die
Sicherheit des Anwenders zu gewährleisten. Kein technischer
Aufbau kann jedoch einen vollkommenen Schutz gegen
fehlerhafte Bedienung bieten. Elektrische Schaltungen können
gefährlich sein, falls man keine ausreichenden
Vorsichtsmaßnahmen trifft bzw. mangelhafte
Sicherheitsmaßnahmen anwendet.
Gebrauchsanleitung lesen!
Lesen Sie die Gebrauchsanleitung sorgfältig und bis zum Ende.
Die innerhalb des Messbereiches dieses Prüfgerätes fallenden
Spannungen und Ströme stellen unter Umständen
Gefahrenquellen dar. Bei jeder Messung soll man daher die
betreffenden Abschnitte dieser Gebrauchsanleitung beachten.
Man soll außerdem die allgemeinen Hinweise lesen und richtig
verstehen, bevor man versucht, die eigentlichen Messungen mit
dem Prüfgerät durchzuführen. Unter keinen Umständen darf
man die Messgrenzen des Prüfgerätes überschreiten!
Sicherheitskontrollen
Die Schalterstellung sowie die Prüfleitungen vor jeder Messung
zweimal überprüfen. Achten Sie darauf, ob Sie sämtliche
Hinweise richtig befolgt haben. Die Prüfverbindungen
unterbrechen bzw. das Prüfgerät ausschalten, bevor Sie die
-4-

Schalterstellung ändern. Keine Verbindungen mit Schaltungen
herstellen, in denen eine Spannung anliegt, falls der Schalter auf
einer Stellung für Widerstands- oder Strommessung steht. Nur
die angegebenen Sicherungen als Austauschtypen verwenden.
Sicherungen in die entsprechende Fassung einsetzen.
Nicht berühren!
Keine freien Drähte, Verbindungen oder andere Strom-
durchflossenen Teile einer elektrischen Schaltung berühren.
Falls Sie Zweifel haben, kontrollieren Sie die Schaltung zuerst
auf vorhandene Spannung, ehe Sie diese berühren. Die
Stromversorgung einer Schaltung abschalten, bevor Sie die
Tastköpfe anschließen. Keine rissigen oder gebrochenen
Prüfleitungen benutzen.
Hochspannung ist gefährlich!
Einen Prüfvorgang immer bei abgeschalteter Stromversorgung
anfangen. Vergewissern Sie sich, dass keine Spannung
vorhanden ist, bevor Sie Verbindungen mit der zu prüfenden
Schaltung herstellen. Während das Prüfgerät eingeschaltet ist,
berühren Sie weder seine Prüfleitungen noch irgendeinen Teil
der zu prüfenden Schaltung.
In hochenergetischen Schaltungen wie Verteilertransformatoren
und Stromschienen kann es zu gefährlicher Lichtbogenbildung
mit explosiven Folgen kommen, falls eine solche Schaltung
kurzgeschlossen wird.
Falls das Prüfgerät an einer hochenergetischen Schaltung liegt
und dabei auf einen niederohmigen, einem Strom- oder sonst
einem niederohmigen Bereich eingestellt ist, so ist die Schaltung
praktisch kurzgeschlossen. Für Arbeiten an solchen
Schaltungen steht besonderes Gerät zur Verfügung. Lassen Sie
sich bei Messungen an hochenergetischen Schaltungen von
einem qualifizierten Techniker unterstützen
-5-

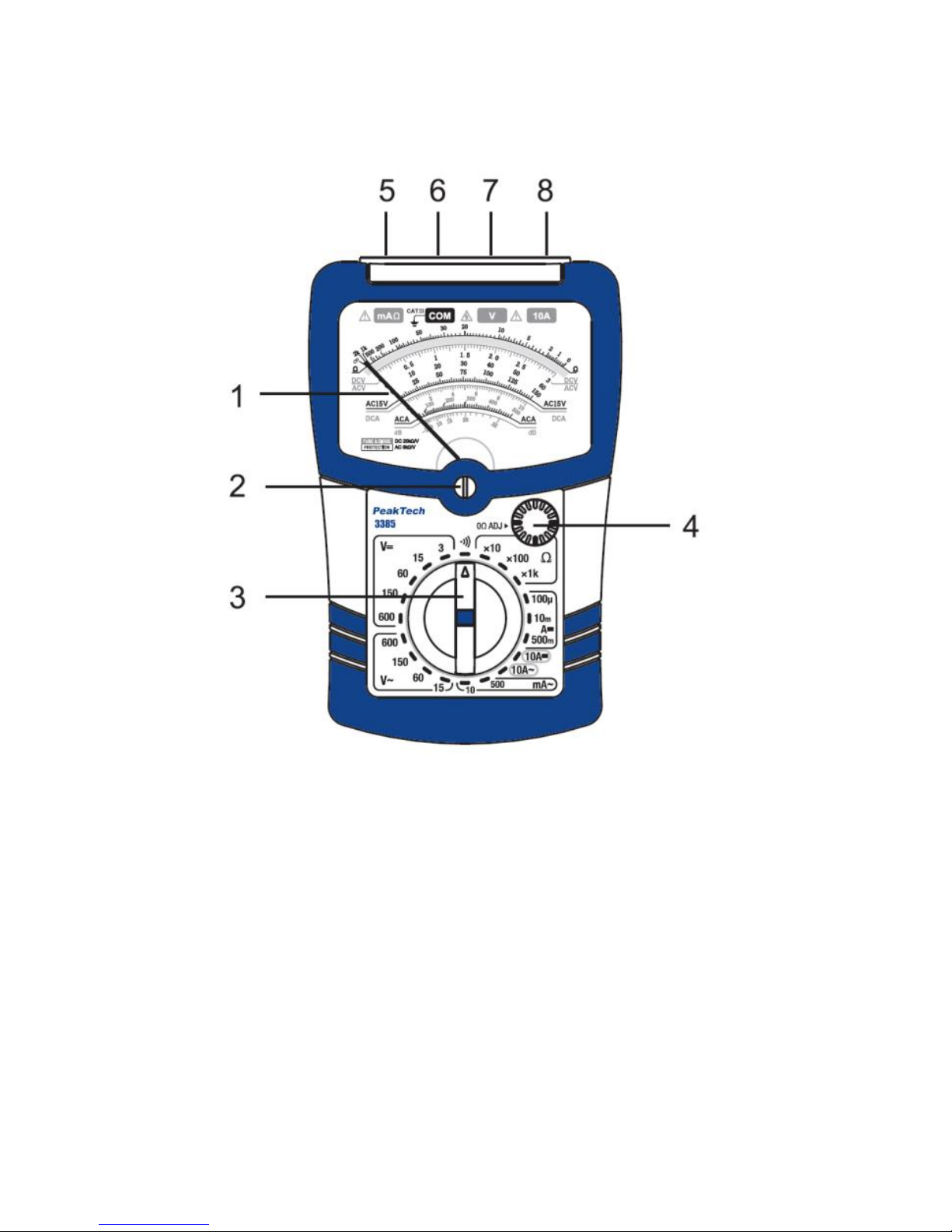

2. Bedienelemente und Anschlüsse am
Gerät
1. Zeiger
2. Mechanische Zeiger-Nulleinstellung: Falls der Zeiger
nicht auf 0 zeigt, die Nulleinstellschraube drehen, bis
der Zeiger auf die 0-Stelle am linken Ende der Skala
zeigt.
3. Bereichswahlschalter: mit 20 Einstellmöglichkeiten,
beliebige Drehrichtung.
4. „0“ Ohm ADJ: Nulleinstellungsknopf (0 ) für
Widerstandsmessungen.
5. „mA/“-Eingangsbuchse
6. „COM“-Eingangsbuchse
7. „V“-Eingangsbuchse
8. „10A“-Eingangsbuchse
-6-

3. Allgemeine Daten
Batterien: 3 x 1,5 V UM4 (AAA)
Betriebstemperatur:0°C ~ 40°C, <85% Luftfeuchtigkeit
Lagertemperatur: -5°C ~ 50°C, <85% Luftfeuchtigkeit
Abmessungen: 115 (B) x 175 (H) x 45 (T) mm
Gewicht: 380 g
4. Technische Daten
4.1. Gleichspannung
Messbereiche: 3 - 15 - 60 - 150 - 600 V
Genauigkeit: 3 % vom Endwert
Empfindlichkeit: 20 k/V
4.2. Wechselspannung
Messbereiche: 15 - 60 - 150 - 600 V
Genauigkeit: 3 % vom Endwert
Empfindlichkeit: 9 k/V
Frequenzverlauf: 50 Hz - 400 Hz
4.3. Gleichstrom
Messbereiche: 100 µA - 10 mA - 500 mA - 10 A
Genauigkeit: 3 % vom Endwert (100µA–10mA–500mA)
5 % vom Endwert (10 A)
-7-

4.4. Wechselstrom
Messbereiche: 10 mA - 500 mA - 10 A
Genauigkeit: 5 % vom Endwert
Frequenzverlauf: 50 Hz - 400 Hz
4.5. Widerstand
Messbereiche: x10 Bereich -- 2bis 20kin
Skalenmitte bei 200
x100 Bereich -- 20bis 200kin
Skalenmitte bei 2k
x1k Bereich -- 200bis 2 Min
Skalenmitte bei 20k
Genauigkeit: 3 % vom Endwert
4.6. Dezibel
-10 ~ +25 dB (~ 25+12 ~ 25+20 ~ 25+32 dB)
4.7. Durchgangsprüfung
Wenn der Widerstand weniger als 30 ist, wird der eingebaute
Summer ertönen.
Referenztabelle zum Ablesen der Skala
-8-

Funktion
Bereich
Skala
Multiplikator
Gleichspannung
3 V
15 V
60 V
150 V
600 V
B 3
B 150
B 60
B 150
B 60
x 1
x 0,1
x 1
x 1
x 10
Wechselspannung
15 V
60 V
150 V
600 V
C 150
B 60
B 150
B 60
x 0,1
x 1
x 1
x 10
Gleichstrom
100 µA
10 mA
500 mA
10 A
D 10
D 10
D 50
D 10
x 10
x 1
x 1
x 1
Wechselstrom
10 mA
500 mA
10 A
E 10
E 10
E 10
x 1
x 1
x 1
Widerstand
x 10
x 100
x 1K
A
A
A
x 10
x 100
x 1000
Dezibel
15 V
60 V
150 V
600 V
F
F
F
F
x 1
+ 12
+ 20
+ 32
Erklärung des Multiplikators in der Tabelle:
Wird der Bereich Rx10 der Widerstandsmessfunktion
ausgewählt, wird die Skala „A“ verwendet. Das abgelesene
Ergebnis wird dann mit 10 multipliziert, um das Endresultat zu
erhalten.
5. Bedienung
ACHTUNG!
Äußerste Vorsicht ist bei Arbeiten an Hochspannungs-
schaltungen geboten. Obwohl das Prüfgerät und die
Prüfleitungen gut isoliert sind, ist es trotzdem nicht ratsam, mit
dem Prüfgerät oder den Prüfleitungen zu hantieren, während die
zu messende Schaltung unter Spannung steht.
-9-

Hinweise:
1. Ist der Wert der zu messenden Spannung bzw. des zu
messenden Stroms unbekannt, fängt man immer im
höchsten Messbereich an, damit das Prüfgerät nicht
überlastet wird. Der Bereichswahlschalter sollte nicht
verändert werden, während das Prüfgerät unter Last steht.
2. Die Lebensdauer sowie die Zuverlässigkeit des Prüfgerätes
können erheblich erhöht werden, wenn man die
Prüfleitungen vor dem Bereichswechsel von der zu
messenden Schaltung entfernt.
3. Vor jeder Messung sollte außerdem eine Kontrolle der
Nulleinstellung des Instrumentenzeigers erfolgen.
Abweichungen können mittels der direkt unterhalb der
Anzeige befindlichen Schraube korrigiert werden.
5.1. Gleichspannungsmessung
1. Die schwarze Prüfleitung mit der Buchse COM - bzw. die
rote Prüfleitung mit der Buchse V verbinden.
2. Den Bereichswahlschalter auf den gewünschten Gleich-
spannungsmessbereich einstellen. Falls der zu messende
Spannungswert unbekannt ist, dass Prüfgerät zunächst auf
den höchsten Messbereich einstellen und dann ggf.
herunterschalten.
3. Die schwarze Prüfleitung mit der negativen bzw. die rote
Prüfleitung mit der positiven Seite der zu messenden
Schaltung verbinden.
4. Die Stromversorgung der zu messenden Schaltung
einschalten. Falls der Zeiger nach links von der Nullstelle
ausschlägt, so handelt es sich um die entgegengesetzte
Polarität.
5. Den gemessenen Spannungswert von der schwarzen
Skalenlinie ablesen. Je nach Größe der gemessenen
Spannung kann man ggf. auf einen kleineren
Spannungsmessbereich umschalten, um größere
Genauigkeit beim Ablesen des Messwertes zu erzielen.
-10-

5.2. Wechselspannung
1. Die schwarze Prüfleitung mit der Buchse COM bzw. die rote
Prüfleitung mit der Buchse V verbinden.
2. Den Bereichswahlschalter auf den gewünschten
Wechselspannungsbereich einstellen. Falls der zu
messende Spannungswert unbekannt ist, dass Prüfgerät
zunächst auf den höchsten Messbereich einstellen und dann
ggf. herunterschalten.
3. Die Stromversorgung der zu messen Schaltung einschalten.
Den gemessenen Spannungswert von der Skalenlinie
ablesen.
5.3. Widerstandsmessung
Bei der Messung von Gleichstromwiderständen wird die
Prüfschaltung von den internen Batterien betrieben. Mit dem
Nulleinstellungsknopf, der zur Widerstandsmessschaltung
gehört, kann man die Alterung der Batterien ausgleichen.
1. Den Bereichswahlschalter auf den gewünschten Wider-
standsbereich einstellen.
2. Die schwarze Prüfleitung mit der Buchse COM bzw. die rote
Prüfleitung mit der Buchse mA/verbinden.
3. Die Spitzen der Prüfleitungen zusammenlegen.
4. Die Instrumentenanzeige beobachten. Der Zeiger soll auf 0
Ω zeigen (obere Skalenlinie).
5. Zeigt der Instrumentenzeiger nicht auf 0, dreht man am
Nulleinstellungsknopf (0 ) auf der rechten Seite der
Frontplatte, um dies zu korrigieren. Lässt sich der Zeiger
nicht auf die Nullstelle bringen so muss die entsprechende
Batterie ausgetauscht werden.
-11-

Achtung!
Vor der Messung eines Widerstandes die Stromversorgung der
entsprechenden Schaltung abschalten. Die Stromversorgung
erst wieder einschalten, wenn die Messung abgeschlossen
worden ist und die Prüfleitungen entfernt wurden.
6. Die Prüfleitungen an den zu messenden Widerstand
anschließen.
7. Den gemessenen Widerstandswert von der Skalenlinie Ω
ablesen. An dieser Skala schlägt der Zeiger von rechts nach
links aus.
8. Den gemessenen Wert mit dem an der Schalterstellung
angegebenen Multiplikationsfaktor multiplizieren. Als
Ergebnis bekommt man den Widerstandswert in Ω. Der
Faktor >k< stellt den Wert >1000< dar.
Achtung!
Der Widerstand nichtlinearer Bauelemente erscheint mit
verschiedenen Werten in verschiedenen Bereichen. Dies ist als
normal zu betrachten und ergibt sich infolge der
Diodenkennlinie. Der Unterschied zwischen den Messwerten
deutet nicht auf eine mangelhafte Funktion der
Widerstandsmessschaltung hin.
5.4. Gleichstrommessung
Achtung!
Zur Strommessung die Prüfleitungen niemals direkt an eine
Spannungsquelle anschließen, da das Prüfgerät sonst
beschädigt werden könnte.
1. Die schwarze Prüfleitung mit der Buchse COM bzw. die rote
Prüfleitung mit der Buchse mA/verbinden, für Messungen
bis 500 mA. Ab 500 mA bis 10 A die Eingangsbuchse 10 A
verwenden
2. Den Bereichswahlschalter auf den gewünschten
Strommessbereich einstellen.
-12-

3. Bei abgeschalteter Stromversorgung die zu messende
Schaltung an der Stelle unterbrechen, wo der Strom
gemessen werden soll. Das Prüfgerät mit der Schaltung in
Serie schalten und dabei die Polaritätsverhältnisse
entsprechend beachten.
4. Die Stromversorgung der zu messenden Schaltung
einschalten. Falls der Zeiger nach links von der Nullstelle
ausschlägt, so handelt es sich um die entgegengesetzte
Polarität. In diesem Fall die Prüfleitungen umpolen, damit
der Zeigerausschlag einen Wert liefert.
5.5. Wechselstrommessung
Achtung!
Zur Strommessung die Prüfleitungen niemals direkt an eine
Spannungsquelle anschließen, da das Prüfgerät sonst
beschädigt werden könnte.
1. Die schwarze Prüfleitung mit der Buchse COM bzw. die rote
Prüfleitung mit der Buchse mA/für Messungen bis 500 mA
verbinden. Ab 500 mA bis 10 A die Eingangsbuchse 10 A
verwenden.
2. Den Bereichswahlschalter auf den entsprechenden
Strommessbereich einstellen.
3. Bei abgeschalteter Stromversorgung die zu messende
Schaltung an der Stelle unterbrechen, wo der Strom
gemessen werden soll. Das Prüfgerät mit der Schaltung in
Serie schalten.
4. Den Wechselstromwert von der Skala ablesen.
-13-

5.6. Durchgangsprüfung
1. Schließen Sie die schwarze Prüfleitung an die COM-Buchse
und die rote Prüfleitung an die mA/Buchse an.
2. Drehen Sie den Drehwahlschalter auf die Stellung.
3. Legen Sie die Prüfspitzen an das Messobjekt an.
4. Wenn der Widerstand des Messobjektes geringer als ca.
50 Ω ist, ertönt ein Signalton.
Hinweis: Messen Sie niemals an einem Spannungsführenden
Leiter und entladen Sie alle Kondensatoren in der Schaltung vor
der Durchgangsprüfung.
5.7. Dezibel-Messung
Die Dezibel Messung wird wie die AC Spannungsmessung
durchgeführt, jedoch muss die Dezibel-Skala abgelesen werden.
Für Messungen im AC 15V Bereich kann der dB Wert direkt
abgelesen werden. Wenn der Wert höher als 25dB ist, nutzen
Sie den 60V, 150V oder 600V Messbereich und fügen Sie der
Messung eine feste Summe zum dB Wert hinzu, wie
nachfolgend angegeben:
ACV 60V Bereich: Addieren Sie 12dB zum Wert
ACV 150V Bereich: Addieren Sie 20dB zum Wert
ACV 600V Bereich: Addieren Sie 32dB zum Wert
-14-

6. Wartung
6.1. Auswechseln der Batterie
1. Zum Auswechseln der Batterien, entfernen Sie die Schraube
des Batteriefaches an der Rückseite des Gerätes.
2. Entnehmen Sie die verbrauchten Batterien und ersetzen Sie
diese durch neue Batterien. (3 x 1,5V AAA/UM-4 Batterien)
3. Beim Einsetzen der Batterien auf die richtige Polung achten.
4. Batteriefachdeckel wieder aufsetzen und richtig
verschrauben.
6.2. Auswechseln der Sicherungen
Achtung!
Vor Öffnen des Gehäuses zum Auswechseln der Sicherungen,
Prüfleitungen von den Eingängen des Multimeters abziehen.
Defekte Sicherung nur durch eine dem Originalwert
entsprechende Sicherung ersetzen.
Zum Auswechseln der Sicherung wie beschrieben vorgehen:
1. Die 4 Schrauben an der Rückseite des Gerätes mit einem
geeigneten Schraubendreher lösen und Gehäuse öffnen
defekte Sicherung vorsichtig aus dem Sicherungshalter
entfernen.
2. Neue - im Wert und den Abmessungen der
Originalsicherung entsprechende - Sicherung in den
Sicherungshalter einsetzen. Darauf achten dass die
Sicherung mittig im Halter sitzt.
mA-Bereich: 500mA / 690V flink (10,3 x 38mm)
10A-Bereich: 10 A / 690V flink (10,3 x 38mm)
-15-

3. Nach dem Auswechseln der entsprechenden Sicherung
Batteriefachdeckel wieder auflegen und mit den Schrauben
befestigen.
6.3. Handhabung
* Gewöhnen Sie sich daran, die Schalterstellung vor einer
Messung zweimal zu überprüfen. Liegt eine Spannung an,
während das Prüfgerät auf einem Strom- oder
Widerstandsbereich steht, könnte das Gerät ausbrennen.
* Falls das Prüfgerät einmal längere Zeit nicht benutzt worden
ist, sollte man den Bereichswahlschalter mehrmals in jede
Richtung drehen. Dadurch werden die Kontakte "gewischt",
so dass danach gute Verbindungen entstehen.
Gesetzlich vorgeschriebene Hinweise zur
Batterieverordnung
Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B.
zum Betrieb von Fernbedienungen dienen. Auch in den Geräten
selbst können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus
sind wir als Importeur gemäß Batterieverordnung verpflichtet,
unsere Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber - die
Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich
verboten-, an einer kommunalen Sammelstelle oder geben Sie
sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien
können Sie nach Gebrauch bei uns unter der auf der letzten
Seite angegeben Adresse unentgeltlich zurückgeben oder
ausreichend frankiert per Post an uns zurücksenden.
-16-

Weitere Hinweise zur Batterieverordnung finden Sie beim
Bundesministerium für Umwelt, Naturschutz und
Reaktorsicherheit.
Alle Rechte, auch die der Übersetzung, des Nachdruckes und
der Vervielfältigung dieser Anleitung oder Teilen daraus,
vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren
Unterlagen genannten Spezifikationen erfüllen und werkseitig
kalibriert geliefert werden. Eine Wiederholung der Kalibrierung
nach Ablauf von 1 Jahr wird empfohlen.
© PeakTech® 08/2014/Sch/St/Pt
-17-
Batterien, die Schadstoffe
enthalten, sind mit dem Symbol
einer durchgekreuzten Mülltonne
gekennzeichnet, ähnlich dem
Symbol in der Abbildung links.
Unter dem Mülltonnensymbol
befindet sich die chemische
Bezeichnung des Schadstoffes
z. B. „CD“ für Cadmium, „Pb“
steht für Blei und „Hg“ für
Quecksilber.

1. Safety Precautions
This product complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) and 2006/95/EC (Low Voltage) as amended by
2004/22/EC (CE-Marking). Overvoltage category III 600V;
pollution degree 2.
CAT I: For signal level, telecommunication, electronic with
small transient over voltage
CAT II: For local level, appliances, main wall outlets, portable
equipment
CAT III: Supplied from a cable under earth; fixed installed
switches, automatic cut-off or main plugs
CAT IV: Units and installations, which are supplied overhead
lines, which are stand in a risk of persuade of a
lightning, i.e. main-switches on current input,
overvoltage-diverter, current use counter.
To ensure safe operation of the equipment and eliminate the
danger of serious injury due to short-circuits (arcing), the
following safety precautions must be observed.
Damages resulting from failure to observe these safety
precautions are exempt from any legal claims whatever.
* Do not use this instrument for high-energy industrial
installation measurement.
* Do not operate the equipment near strong magnetic fields
(motors, transformers etc.).
* Do not place the equipment on damp or wet surfaces.
* Do not exceed the maximum permissible input ratings
(danger of serious injury and/or destruction of the
equipment).
* The meter is designed to withstand the stated max voltages.
If it is not possible to exclude without that impulses,
transients, disturbance or for other reasons, these voltages
are exceeded a suitable presale (10:1) must be used.
-18-

* Replace a defective fuse only with a fuse of the original
rating. Never short-circuit fuse or fuse holding.
* Disconnect test leads or probe from the measuring circuit
before switching modes or functions.
* Do not conduct voltage measurements with the test leads
connected to the mA/A- and COM-terminal of the equipment.
* The 10A-range is protected. To avoid damage or injury, use
the meter only in circuits limited by fuse or circuit breaker to
10A or 2000VA.
* To avoid electric shock, disconnect power to the unit under
test and discharge all capacitors before taking any resistance
measurements.
* Do not conduct current measurements with the leads
connected to the V-terminal of the equipment.
* Check test leads and probes for faulty insulation or bare
wires before connection to the equipment.
* Please use only 4mm-safety test leads to ensure immaculate
function.
* To avoid electric shock, do not operate this product in wet or
damp conditions. Conduct measuring works only in dry
clothing and rubber shoes, i. e. on isolating mats.
* Never touch the tips of the test leads or probe.
* Comply with the warning labels and other info on the
equipment.
* The measurement instrument is not to be to operated
unattended.
* Always start with the highest measuring range when
measuring unknown values.
* Do not subject the equipment to direct sunlight or extreme
temperatures, humidity or dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Keep hot soldering irons or guns away from the equipment.
* Allow the equipment to stabilize at room temperature before
taking up measurement (important for exact measurements).
* Do not input values over the maximum range of each
measurement to avoid damages of the meter.
* Do not turn the rotary function switch during voltage or
current measurement, otherwise the meter could be
damaged.
-19-
