Peg-perego Od0021 User manual

FIUS0401G54 USE AND CARE

EMPLEO Y MANUTENCION

UTILISATION ET ENTRETIEN

USA

12V

John Deere

WORKSITE GATOR

with Power Lift

Model Number OD0021

1 2

34 5

67 8

1110

1413

SEE VERBAL INSTRUCTION

AFTER THE PICTURES

VER LAS INSTRUCCIONES

DESPUÉS DE LOS DISEÑOS

VOIR LES INSTRUCTIONS

APRÈS LES DESSINS

12323

1/4

1716

2019

2322

2625

2928

31 32

33 34 35

36 37 38

4140

4443

1-R 2-1-R

4746

5049

5352

5655

5958

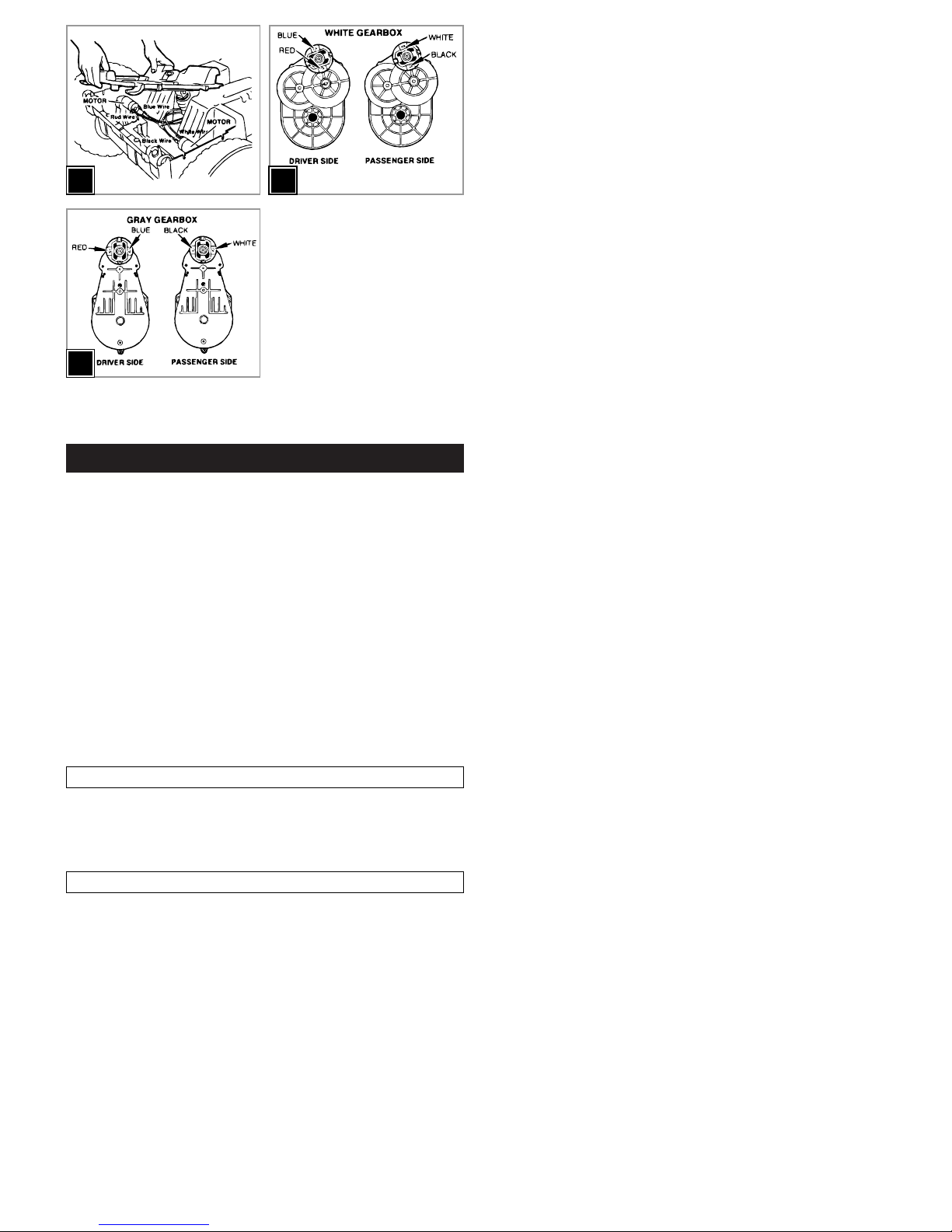

M1+

M2-

R+

M1-

M2+

SAGI0036

MEDI0006

MEPU0002 MEPU0003

MEPU0001

SAGI9993 SAGI9993

MOTOR

LEFT

MOTOR

RIGHT

b= blue

bk = black

r = red

w= white

b= azul

bk = negro

r = rojo

w= blanco

b= bleu

bk = noir

r = rouge

w= blanc

6261

1 • SPST8091K •

2 •SAGI8227K •

3 •SPST8211 •

4 •ASGI0111N

5 •SARP8093 •

6 •SPST8095 •

7 •SPST8102N

8 •SPST8117

9 •MMEV9100

10dx •SAGI8122 •

10sx •SAGI8122 •

11 •SPMV8120N

12 •SPST8121R

13 •ASGI0016 •

14 •SAGI3969N

15 •SAGI8139N

16 •ASGI0113 •

17 •SPST8116A

18dx •SPST8101 •

18sx •SPST8101 •

19 •SPST8099 •

20dx •SPST8107DR

20sx •SPST8107SR

21dx •SPST8109DN

21sx •SPST8109SN

22 •SAGI8110 •

23 •SPST8108N

24 •SPST8202N

25 •ASGI0115NYR

26 •ASGI0082Y

27 •SPST8106 •

28 •SPST8147 •

29 •SPST8100K •

30 •SAGI9950XW

31 •SOFF0489L30

32 •SARP8115K •

33 •SPST8104 •

34 •SARP8114 •

35 •SPST8112N

36 •SPST8105N

37 •ASGI0116N

38 •SPST8119R

39 •SPST8148 •

40 •SOTF0087L30

41 •SOTF0088L30

42 •SPST8207R

43 •SPST8103

44 •IAKB0015

45 •IKCB

46 •MMEV0119

47 •SAGI0036

48 •SPST8126R

49 •SAGI8361N

15 16

25 42

34 33 35

10SX

18SX

20SX

21SX

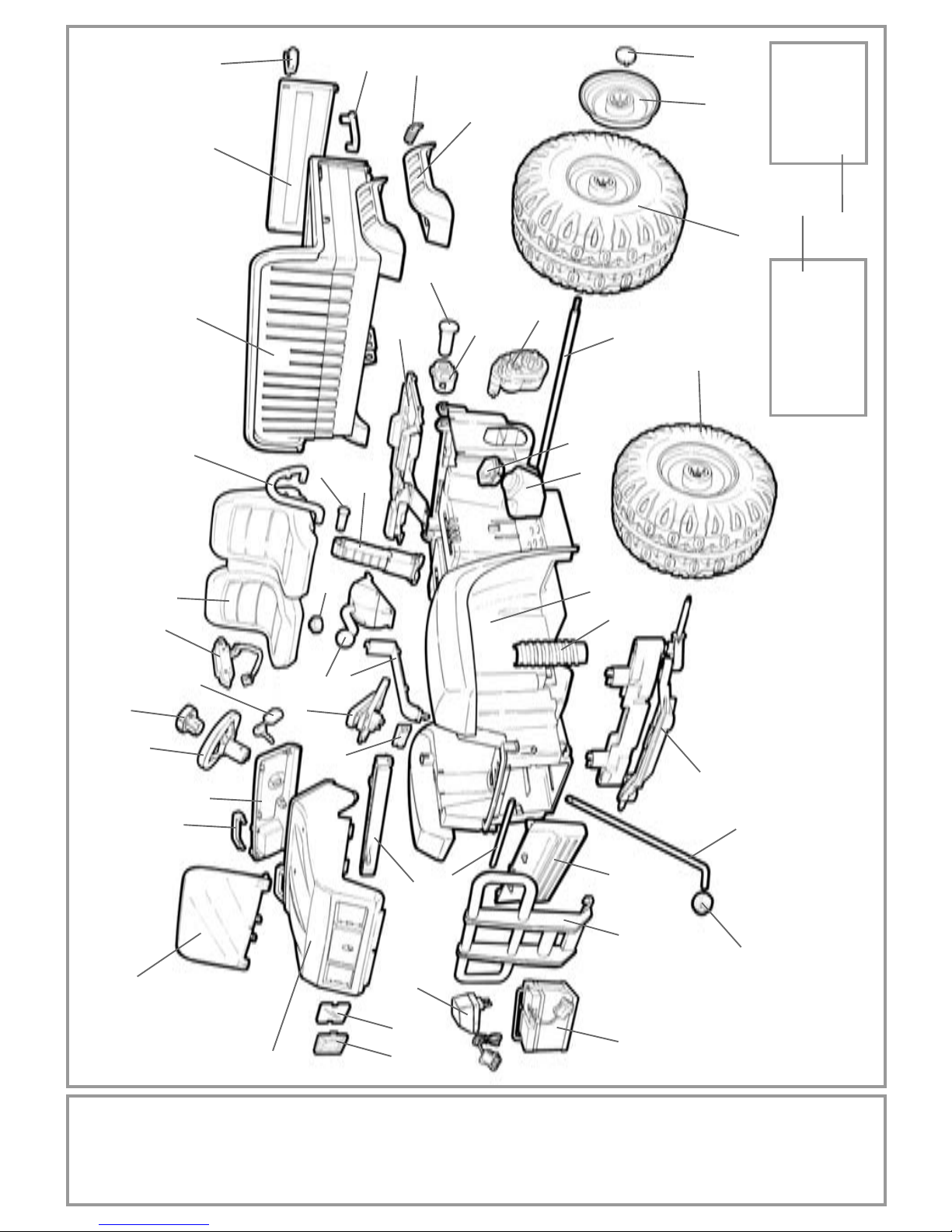

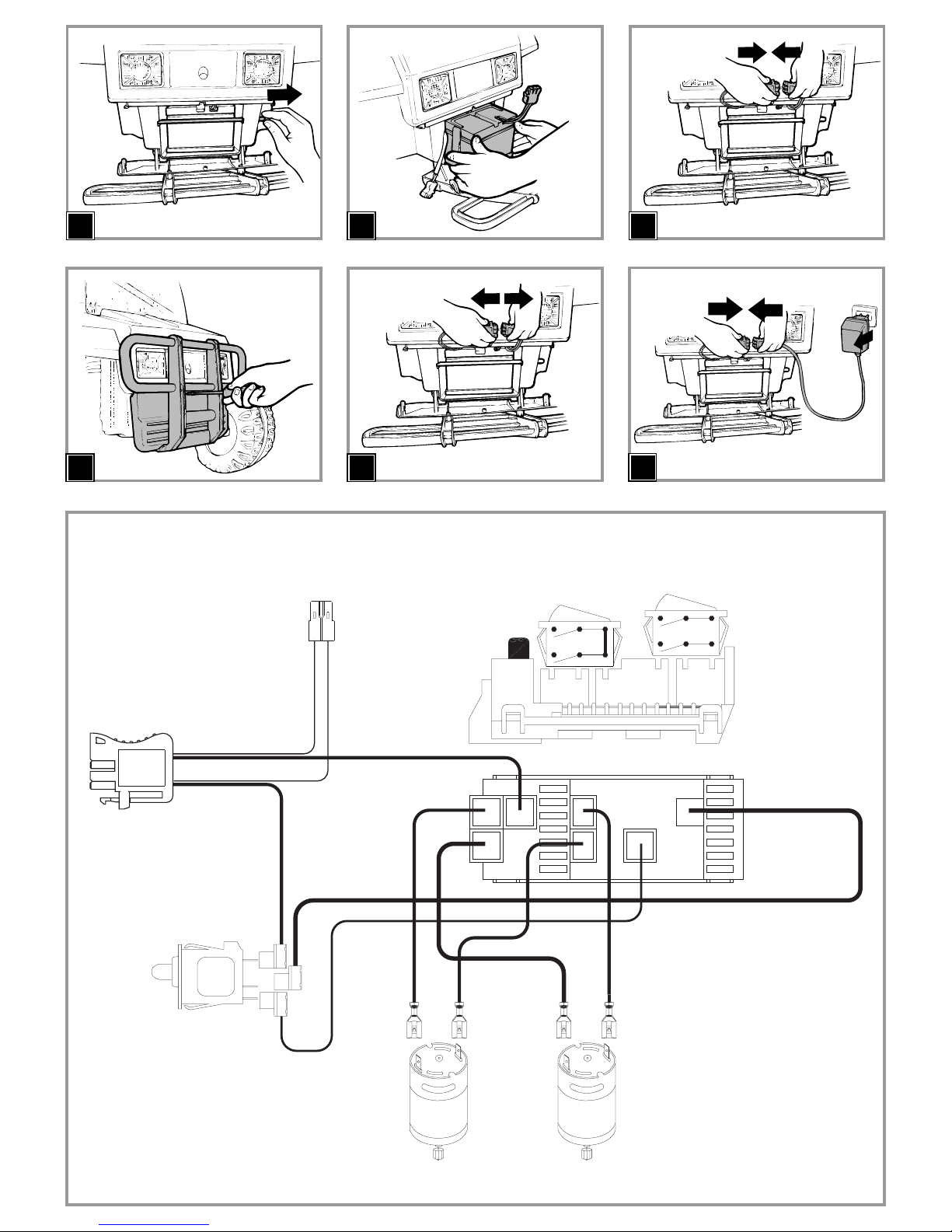

ELECTRIC SYSTEM

INSTALACIÓN ELÉCTRICA

CIRCUIT ÉLECTRIQUE

47 DECAL

CALCOMANIAS

DECALCOMANIES

•Spare parts available in different colours to be specified when ordering.

•Repuestos disponibles en otros colores que se especificarán en el pedido.

•Pièces de rechange disponibles en plusieurs couleurs àspécifier dans la demande.

ENGLISH

•PEG PEREGO®thanks you for choosing this product. For over 50 years, PEG

PEREGO has been taking children for an outing: first with its famous baby

carriages and strollers, later with its pedal and battery operated toy vehicles.

•Read this instruction manual carefully to learn the use of this vehicle and to teach

your child safe and enjoyable driving. Please keep this manual for use as a

reference in the future.

•Our toys conform with the safety requirements provided by the Council of the

EEC, of the T.Ü.V.; of the I.I.S.G. Istituto Italiano Sicurezza Giocattoli, and the U.S.

Consumer Toy Safety Specification F963.

•Peg Perego reserves the right to modify or change their product. Price, literature,

manufacturing processes or locations or any combination of these above

mentioned entities may change at any time for any reason without notice with

impunity.

Years 3-8

CAUTION: ELECTRIC VEHICLE NOT RECOMMENDED FOR CHILDREN UNDER 3

YEARS OF AGE. AS WITH ALL ELECTRIC PRODUCTS, PRECAUTIONS SHOULD BE

OBSERVED DURING HANDLING AND USE TO PREVENT ELECTRIC SHOCK.

RECHARGER INCLUDED.120 VOLTS, 60Hz, 30W INPUT, 12 VOLTS (DC) OUTPUT.

PEG PEREGO offers after-sales services, directly or with a network of authorized

service centers for repairs or replacement parts. See the back cover of this

instruction manual for a list of service centers.

ADULT ASSEMBLY REQUIRED.

USE CARE WHEN UNPACKING AS COMPONENTS TO BE ASSEMBLED MAY POSE A

SMALL PARTS/SHARP EDGE HAZARD.

BATTERY ALREADY INSTALLED IN VEHICLE.

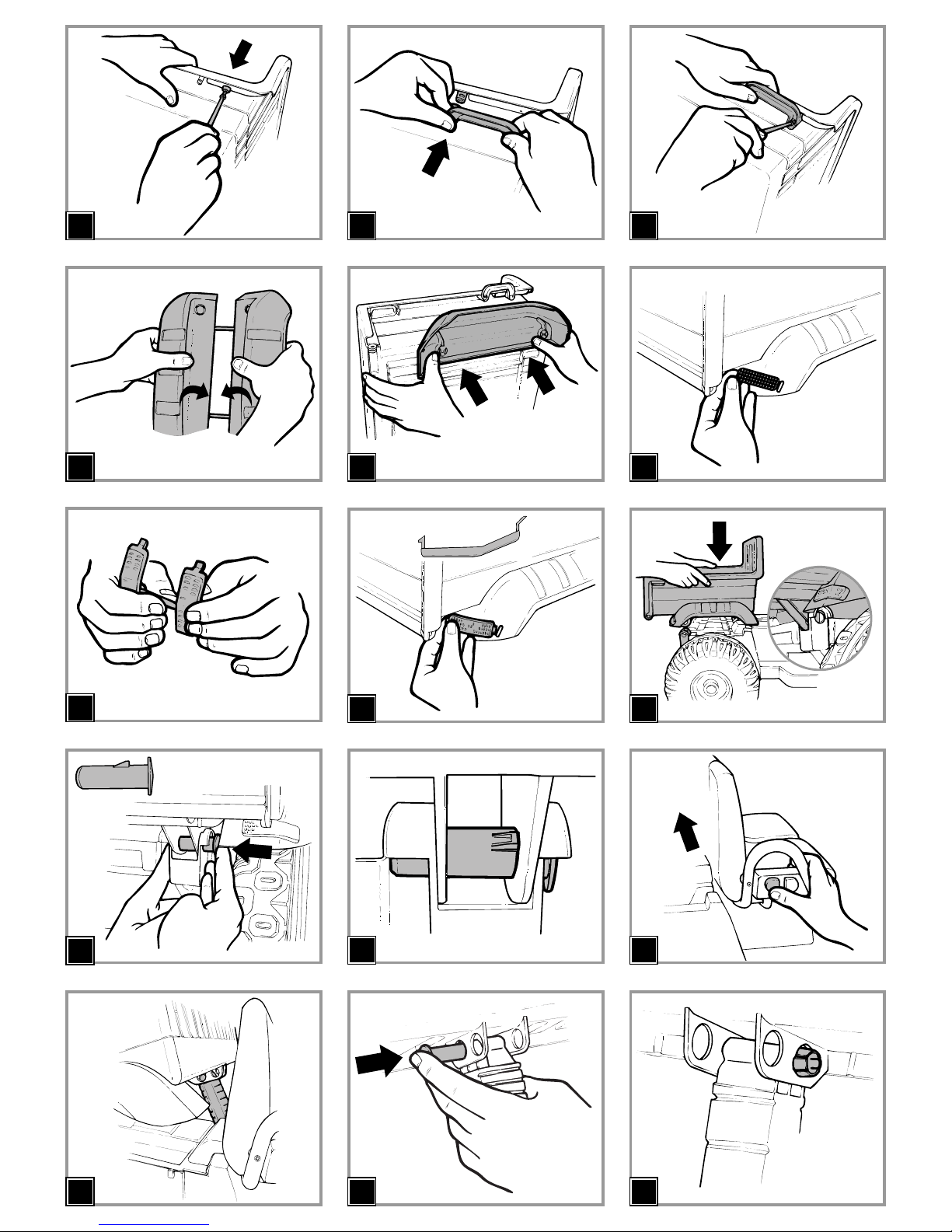

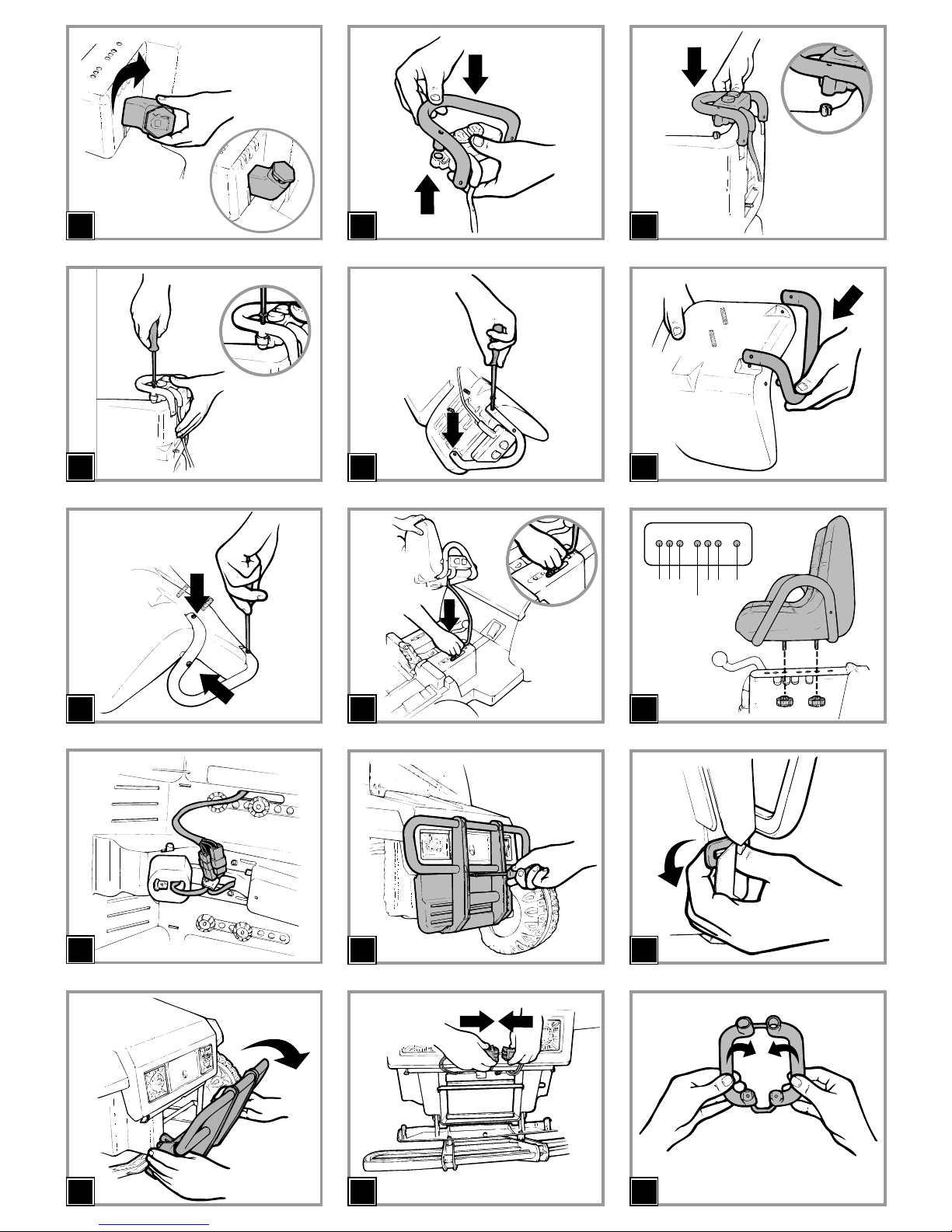

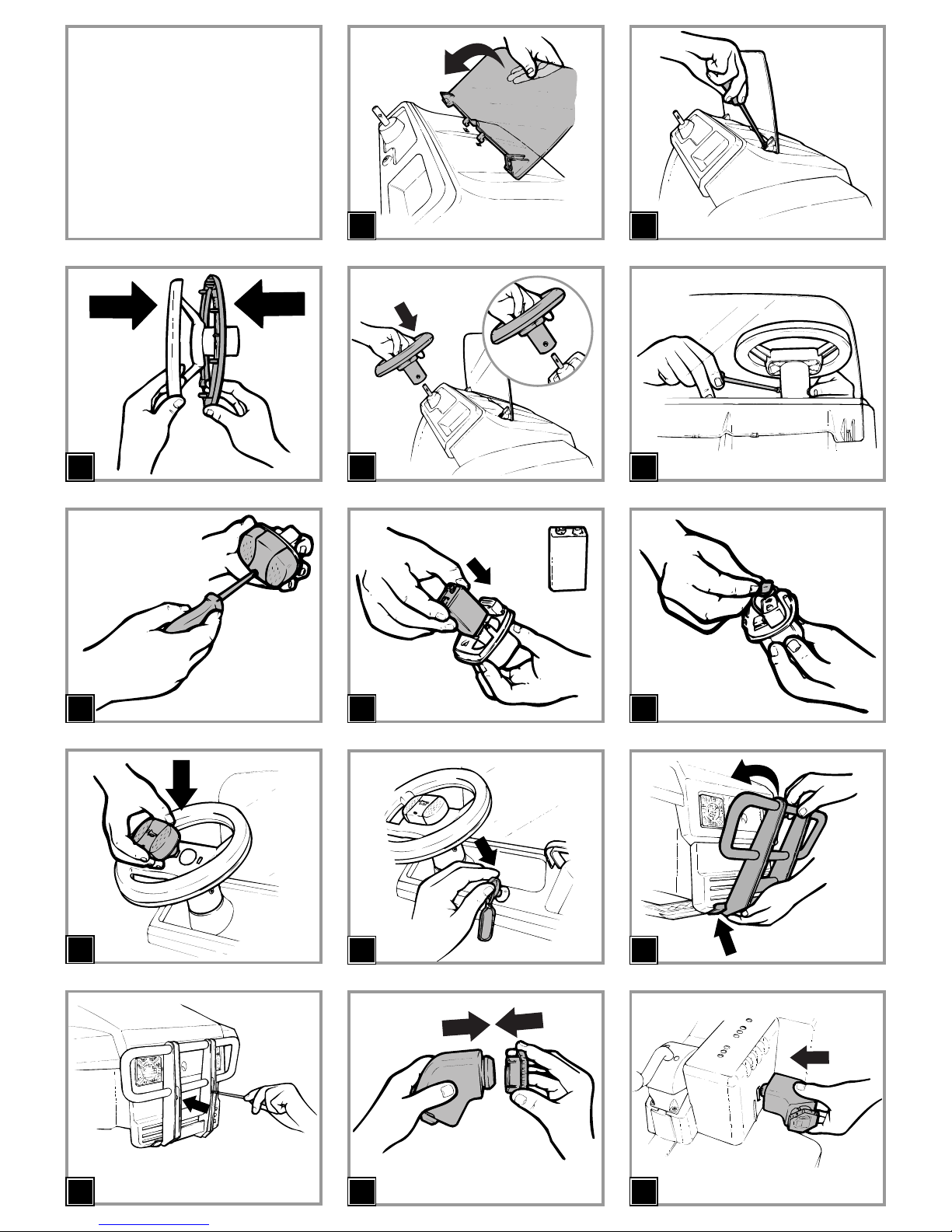

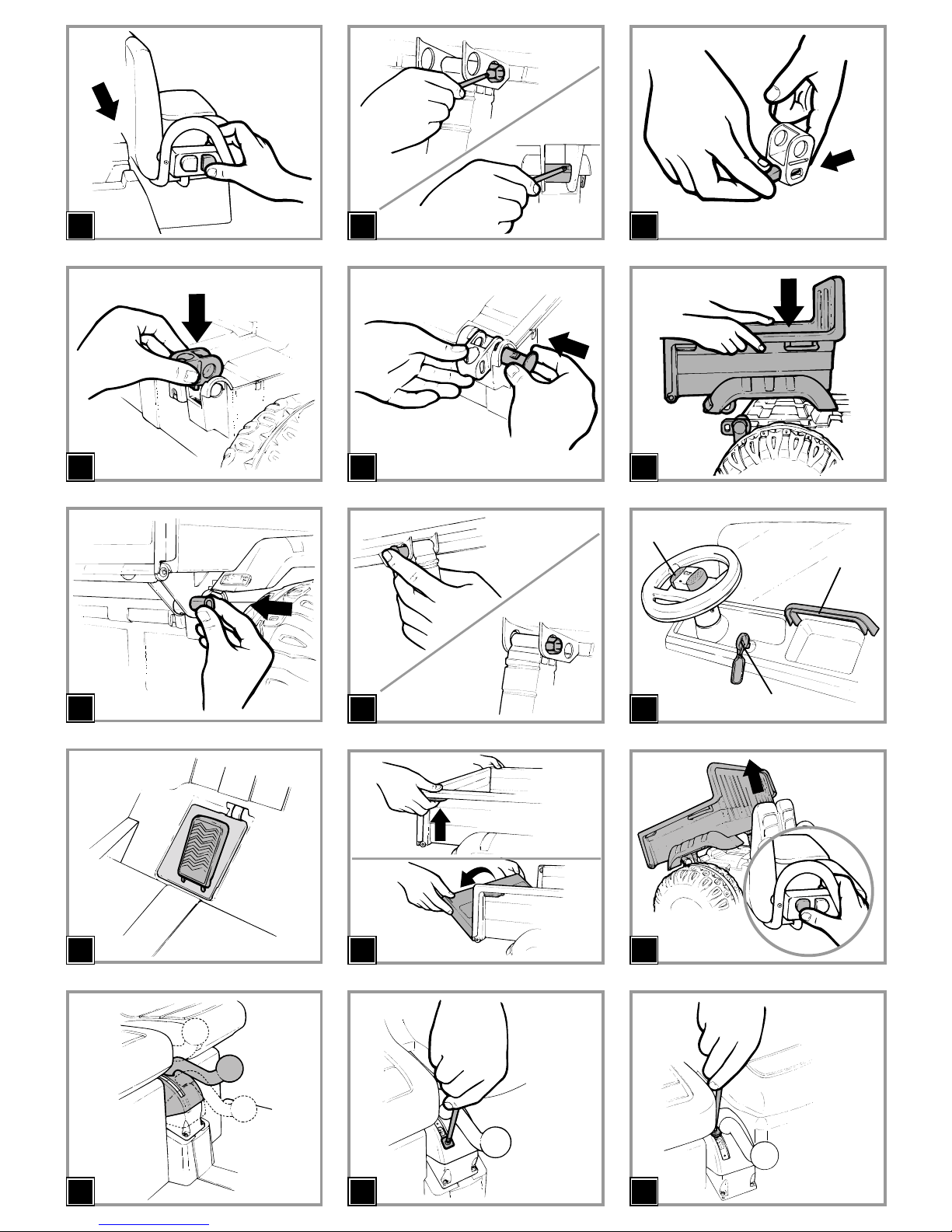

ASSEMBLY

1 •Insert the two windshield tabs into the openings on the hood. Turn the

windshield in the direction shown by the arrow.

2 •Fasten the windshield using the two screws provided with the vehicle.

3 •Join the two steering wheel parts.

4 •Apply sticker No. 22. Mount steering wheel on its bar as shown in the picture.

5 •Fix the steering wheel using the screw and bolt supplied; make sure to fit the

screw in the circular hole and the bolt in the hexagonal hole.

6 •Unscrew horn screw and remove horn lid.

7 •Put a 9 V battery (not included) in its housing.

8 •Connect wires to the battery. Mount horn lid and re-screw.

9 •Place horn on the central hole of the steering wheel.

10 •Plug toy-key into its slot located on car bonnet.

11 •Apply stickers No.5 and 6.Fix anterior bumper first hooking it under car body

as shown in the picture. Rotate it and hook it to the two pins on car body.

12 •Fix bumper using the two screws supplied.

13 •Mount fuel cap on its base.

14 •Fit the previously mounted piece in its slot on car body; orientate it as shown

in the picture.

15 •Rotate it by 90 degrees until automatic blockage is reached.

16 •Put the control panel for the electric piston together with the right armrest on

the double seat.

17 •Place the armrest with the control panel on the right side of the double seat.

18 •Fasten the three parts using the screw provided with the vehicle.

19 •Finish fastening the armrest by tightening the other two screws as shown in

the figure.

20 •Place the left armrest on the other side of the double seat.

21 •Fasten the armrest using the three screws provided with the vehicle.

22 •Insert the wires from the control panel for the electric piston into the special

opening in the body of the vehicle.

23 •Align double seat to holes according to the child's height; fix it from

underneath with the four knobs supplied.Gator has 4 positions (see scheme).

WARNING! Slide the caisson backwards to adjust seat on position 4. See

pictures 46-52.

24 •Turn the vehicle over on its side and connect the plugs from the control panel

to the plug on the piston and the battery under the vehicle. The plugs are

different sizes, and can be inserted only one way.

25 •Unscrew safety screw on battery housing.

26 •Unfasten side flaps pulling them outwards.

27 •Push the front block down.

28 •Connect system plug to battery plug.

29 •Split handles - using scissors, if necessary - and remove the two connecting

plastic pieces.

30 •Unscrew the two screws you find on the dump bed (see picture). Remove

plastic bush. Keep these screws: you will use them later to fix handles.

31 •Snap handles into place as shown in the picture.

32 •Fix them with the two screws previously removed.

33 •Split mudguards - use scissors, if necessary- and remove connecting plastic

pieces.

34 •Snap mudguards into place on the dump bed.WARNING: mudguards must be

mounted according to letters printed inside of them: 'L' stands for 'left' and 'R'

stands for 'right'.

35 •Apply stickers No. 3 and 4 (sticker sheet) between the two holes located on

the rear side of the mudguards.

36 •Split arrows - use scissors, if necessary- and remove the connecting plastic

piece.

37 •Fit arrows in their slots on the mudguards; put in the external side first (B).

Press down on the inner side (A) to automatically lock arrows.

CUSTOMER SERVICE

ASSEMBLY INSTRUCTIONS

38 •Adjust dump bed aligning its holes (see details shown in the picture).

39 •Fix dump bed to car rear with the two pins supplied until blockage is reached,

as shown in the picture.

40 •Right pin correct position.

41 •Press the left button on the control panel to raise the piston all the way, as

shown in the figure.

42 •Line up the hole on the piston with the second hole on the bottom of the bin,

as shown in the picture.

43 •Fix it with the pin shown in the picture.

44 •Make sure that the pin is correctly mounted as shown in the picture.

45 •Press the right button on the control panel to lower the dump bed, as shown

in the figure. The vehicle is ready for use.

46 •Remove the three fixing pins to slide the dump bed backwards by one

position; unlock them by pulling flaps downwards. Use a proper tool if

necessary.Remove the dump bed.

47 •Break connecting parts to remove oval pivots from their joints.

48 •Insert joints in their housings on the bottom of the vehicle.

49 •Fix them using the previously removed pins.

50 •Re-place the dump bed on the vehicle.

51 •Align rear holes on the dump bed to those of the joints.Fix the dump bed with

the two oval pivots previously removed from their joints.

52 •Fit piston in the first front hole of the dump bed using the last available pivot.

Always make sure that pivots are properly fixed. Push the dump bed down.

VEHICLE FEATURES AND INSTRUCTIONS FOR USE

53 •A:HORN.Horn activates pushing on yellow parts. B:TOY KEY.This key does not

turn your vehicle on;it is a toy-key. C: HANDLE. Passengers can use this handle

for additional safety when the vehicle is turned on.

54 •ELECTRIC ACCELERATOR/BRAKE PEDAL. Brake activates automatically moving

your foot away from the pedal.

55 •The dump bed is provided with a panel that can be opened by pushing the

two red side levers upwards.

56 •The dump bed dumps electrically and will hold a load weighing up to 10 kg.

To raise or lower the dump bed, press the relative buttons on the control

panel on the right side of the double seat.

NOTE: A special safety device will turn off electrical current in case of system

overload (due to excessive weight or to running the dumping device

continually). ATTENTION: Since the dump bed is run by an electrical device,it

can be raised only by using the proper command. Do not raise the bin

manually; doing so could break the dumping mechanism. The dump bed

does not work without batteries in the vehicle or when the battery is dead.

57 •GEAR LEVER. Gear has three speeds. Push gear lever downwards to activate

rear gear; push it upwards to activate second gear. WARNING! Only first and

rear gear work when the vehicle has just been taken out from its package.See

steps 58 and 59 to activate second gear.

58 •Unscrew safety screw to unlock second gear block.

59 •Fit second gear block in the second hole as shown in the picture.Now you can

use the second gear, too. If you do not want your child to use second gear, fit

second gear block in the first hole.

BATTERY REPLACEMENT

60 •Open battery housing following steps 25-27. Remove battery lock.

61 •Disconnect plugs. Remove battery and replace it.

62 •Reconnect plugs. Mount battery lock and close battery lid.

63 •WARNING! Make sure battery lid is always properly fixed with its screw.

BATTERY RECHARGE

WARNING: BATTERY CHARGING AND EVERY OTHER OPERATION ON THE

ELECTRICAL SYSTEM MUST BE CARRIED OUT BY ADULTS ONLY.

THE BATTERY CAN ALSO BE CHARGED WITHOUT REMOVING IT FROM THE TOY.

64 •Disconnect plug A (electrical system) and plug B (battery).

65 •Connect battery charger to a domestic socket according to instructions

provided. Connect plug B to plug C (battery charger).

When the battery is ready, disconnect battery charger from the domestic

socket; disconnect plug C and plug B. Properly fit plug B in plug A. Always

make sure battery lid is properly closed and fixed.

Before riding, charge your batteries for 18 hours to initiate them. Failure to do this

will result in permanent battery damage.

CAUTION

Rechargeable batteries are only to be charged under adult supervision.

Never allow children to handle batteries.

BATTERY CHARGE

•Charge the batteries no longer than 24 hours, following the instructions

enclosed with the battery charger.

•Charge the battery, as the vehicle shows low power, in this way you will avoid

damage to the battery.

•If you don’t use your vehicle for a long period of time unplug the battery from

the main wire harness of the vehicle. Remember to charge the battery at least

every three months.

•Never charge the battery upside down.

•Do not forget batteries during charging! Check them periodically.

•Never use a replacement recharger or batteries unless they are approved by PEG

PEREGO.

•Do not mix old and new batteries.

•Batteries are sealed and maintenance free.

•Battery polarity must be observed when connecting battery to wiring.

WARNING

•BATTERIES CONTAIN TOXIC AND CORROSIVE SUBSTANCES. DO NOT TAMPER

WITH THEM.

•Batteries contain an acid-based electrolyte.

•Do not make direct contact between battery terminals, as this can cause an

explosion or fire.

•Charging produces explosive gases. Charge batteries in a well ventilated area

BATTERY MAINTENANCE AND SAFETY

away from sources of heat and flammable materials.

•Exhausted batteries are to be removed from the vehicle.

•Do not place the batteries near clothing to avoid damage.

IF A LEAK DEVELOPS

Shield your eyes.Avoid direct contact with the electrolyte, protect your hands.

Place battery in a plastic bag and follow directions listed below.

IF ELECTROLYTE COMES IN CONTAC WITH SKIN OR CLOTHING

Flush with cool water for at least 15 minutes.

See a physician at once.

IF ELECTROLYTE IS INJESTED

Give tap water, milk of magnesia or egg whites at once.

Do not induce vomiting.

See a physician at once.

DISPOSAL OF BATTERIES

Help protect the environment!

Do not throw used batteries in your regular, house hold trash.

Dispose of the old batteries in an approved dumping station; contact your local

environmental protection agency office for further information.

CAUTION 9V BATTERY

The insertion of batteries must only be carried out or supervised by adults.Do

not let children play with the batteries.

•The batteries should be replaced by an adult.

•Use only the type of battery specified by the manufacturer.

•Respect the polarity +/-

•Do not allow the batteries to be in contact with metal parts (risk of fire or

explosion).

•Always remove the batteries if the toy is not in use for a long period.

•Do not throw batteries on the fire.

•Never attempt to charge batteries that are not rechargeable.

•Remove dead batteries from the toy.

•Dispose of dead batteries into containers provided for the recycling of dead

batteries.

This product conforms to EN 71 and conforms to EN 50088 safety standard for

electric toys.

This vehicle is not intended for use on streets, around traffic or parked cars.

This product meets and/or exceeds all ASTM TOY SAFETY STANDARDS, including

F 963, Consumer Toy Safety Specifications.

MAINTENANCE AND CARE

•Regularly check the conditions of the vehicle, particularly the electrical system,

the plug connections, the covering caps and the charger. In case of fault, do not

try to use the vehicle and the charger. For repair use only original PEG PEREGO’s

spare parts.

•PEG PEREGO assumes no liability if the electrical system is tampered with.

•Do not leave vehicle or batteries near sources of heat such as radiators, stoves,

fireplaces, etc.

•Protect vehicle from water, rain, snow, etc.

•When operating in overload conditions, such as soft deep sand, mud or rough

uneven terrain, the overload circuit breaker will automatically disconnect the

power. After 10 or more seconds,the circuit breaker will automatically reset,

howevere you must eliminate overload conditions to resume normal driving.

•Periodically lubricate (with a light weight oil) moving parts, such as wheel

bearings, steering linkages, where they rotate or touch one another.

•The vehicle’s surface can be cleaned with a dampcloth. Do not use abrasive

cleaners.The cleaning must be carried out by adults only.

•Never disassemble the vehicles mechanisms or motors unless authorized by PEG

PEREGO.

Conforms a EN 50088

Recargeable battery 12V 12Ah sealed lead-acid battery.

Two 170W motors

SAFETY

WARNING! THE CAR MUST BE USED UNDER ADULT SUPERVISION.

•Not suitable for children under 3 years of age. The small pieces could be

swallowed or inhaled.

•Never use the vehicle on steep slopes or near steps or stairs. This vehicle is not

suitable for use on public highways.

•Children should always wear shoes when riding in or driving a ride-in/ride-on

vehicle.

•Do not allow children to place their hands,feet or any part of their body,clothing

or other articles near the moving parts while vehicle is in operation.

•Do not allow the electrical components, motors, wiring, switches of your

motorized vehicle to become wet and never wash it with a hose.

•Never use gasoline or other flammable substances near the vehicle.

DON'T STOP THE FUN: always have freshly charged, back-up batteries on hand.

For your child’s safety: please read and follow all instructions below before

operating.

•ATTENTION:

Check the fastening studs to be sure they are tight.

2nd SPEED

Initially we suggest using only the 1st speed and the reverse gear. Before moving

into 2nd speed be sure that the child has become familiar with operating the

vehicle.

•1ST SPEED slow speed (beginner drivers):

With both hands on the steeringwheel, press down on the accelerator pedal;

the vehicle goes forward at 2 mph.

•2ND SPEED fast speed (exsperienced drivers):

With both hands on the steeringwheel, press down on the accelerator pedal;

the vehicle goes forward at 3,9 mph.

•REVERSE:

Lower the gear lever with one hand. Place the other hand on the steeringwheel

on press your foot down on the accelerator. The vehicle revereses at 2.5 mph.

•BRAKE:

The electric braking system stops the vehicle automatically when your child

lifts his foot off the pedal.

Teach your child the proper use of this vehicle for a safe and fun play time.

•Before starting be sure that the way is free from people and objects.

•Drive with both hands on the steeringwheel and keep your eyes on the road at

all times.

•Stop in time to avoid accidents.

•Use the 2nd speed only after your child has the maturity and the reflexes to

operatye vehicle safety.

•CAUTION! In first gear, the vehicle as a differential effect like real cars: on

smooth terrain and with one child, the two wheels may turn at different

speeds, resulting in possible sliding/deceleration.

•CAUTION! When operating in overload conditions, such as soft deep sand,

mud or rough uneven terrain, the overload circuit breaker will

automatically disconnect the power. After 10 or more seconds,the circuit

breaker will automatically reset, howevere you must eliminate overload

conditions to resume normal driving.

•CAUTION! In first gear, the vehicle as a differential effect like real cars: on

smooth terrain and with one child, the two wheels may turn at different

speeds, resulting in possible sliding/deceleration.

Peg Perego products are manufactured to the highest standards. As with the

nature of all mechanical products, at some point you may experience technical

difficulties.This guide is designed to assist you with easy-to-follow instructions for

troubleshooting your toy. For further assistance, please contact Peg Perego

Cunstomer Service by phone. See the back cover of this instruction manual for a

list of service centers.

SYMPTOM:

Will not run in any speed.

High, Low or Reverse when accelerator pedal is depressed.

VEHICLE MAINTENANCE AND SAFETY

RULES FOR SAFE DRIVING

TROUBLE SHOOTING

POSSIBLE CAUSE:

•Battery not properly

connected.

•Battery low or dead.

•Battery dead.

•Accelerator switch not

operating properly.

•Motor wire disconnected.

SOLUTION:

•Install battery per instructions. Make sure blue

battery plug is connected to black vehicle system

plug. See step # 28.

•Charge battery for 18-24 hours. Check operation

of the charger. Black chargers - should get warm

to the touch. If it does not get warm, make sure

there is power to the outlet. Some outlets are

controlled by a wall switch.

•Blue chargers - Plug charger into outlet. Green

LED should be on. Plug black charger plug into

blue battery plug, green LED should go out to

indicate charging. LED will come back on

gradually as the battery reaches full change.

•The battery life is limited. As the battery ages it

will begin to loose capacity or runtime. The

overall life of the battery is maximised with

proper care.Always charge the battrey after each

use. Do not store the battery in a discharged

state. Order part # IAKB0015

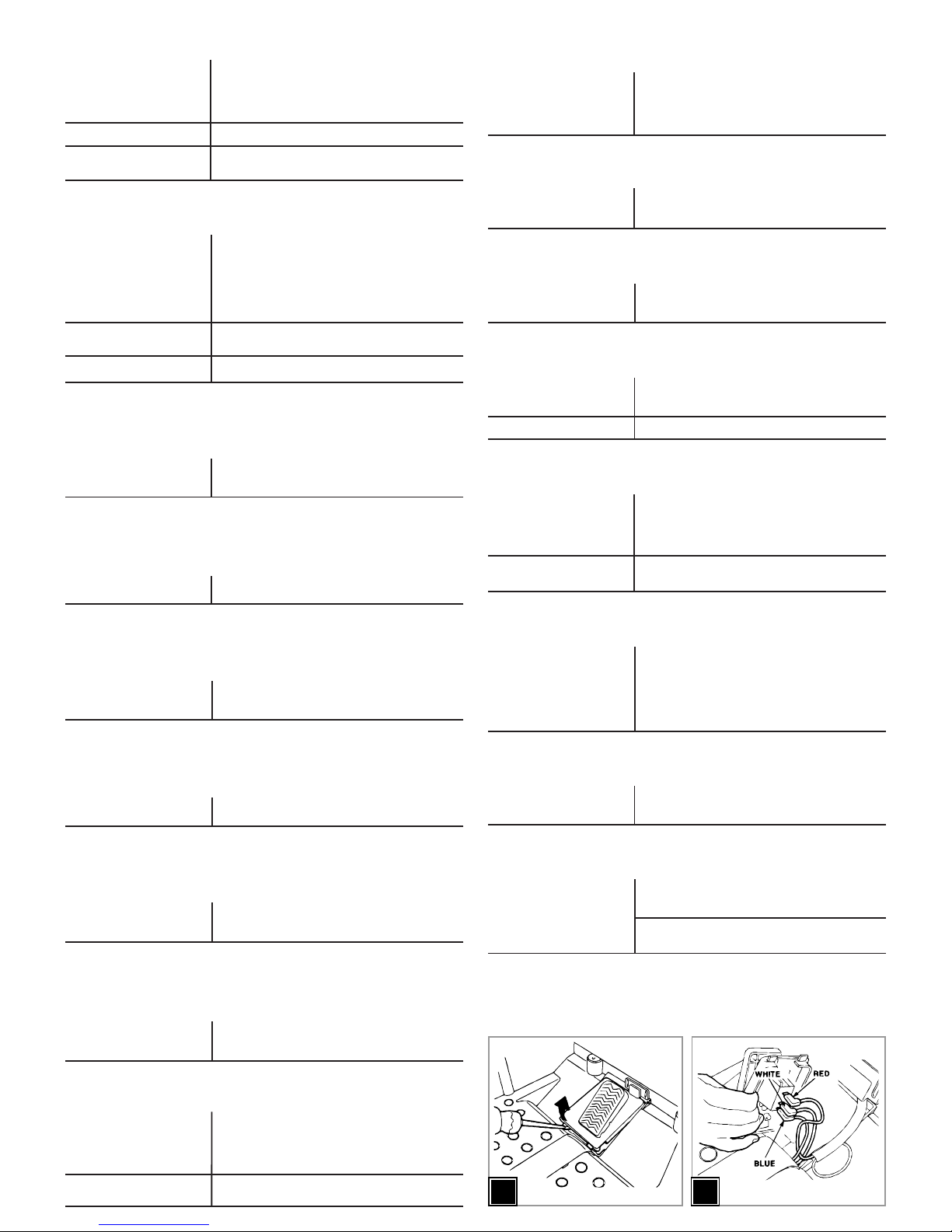

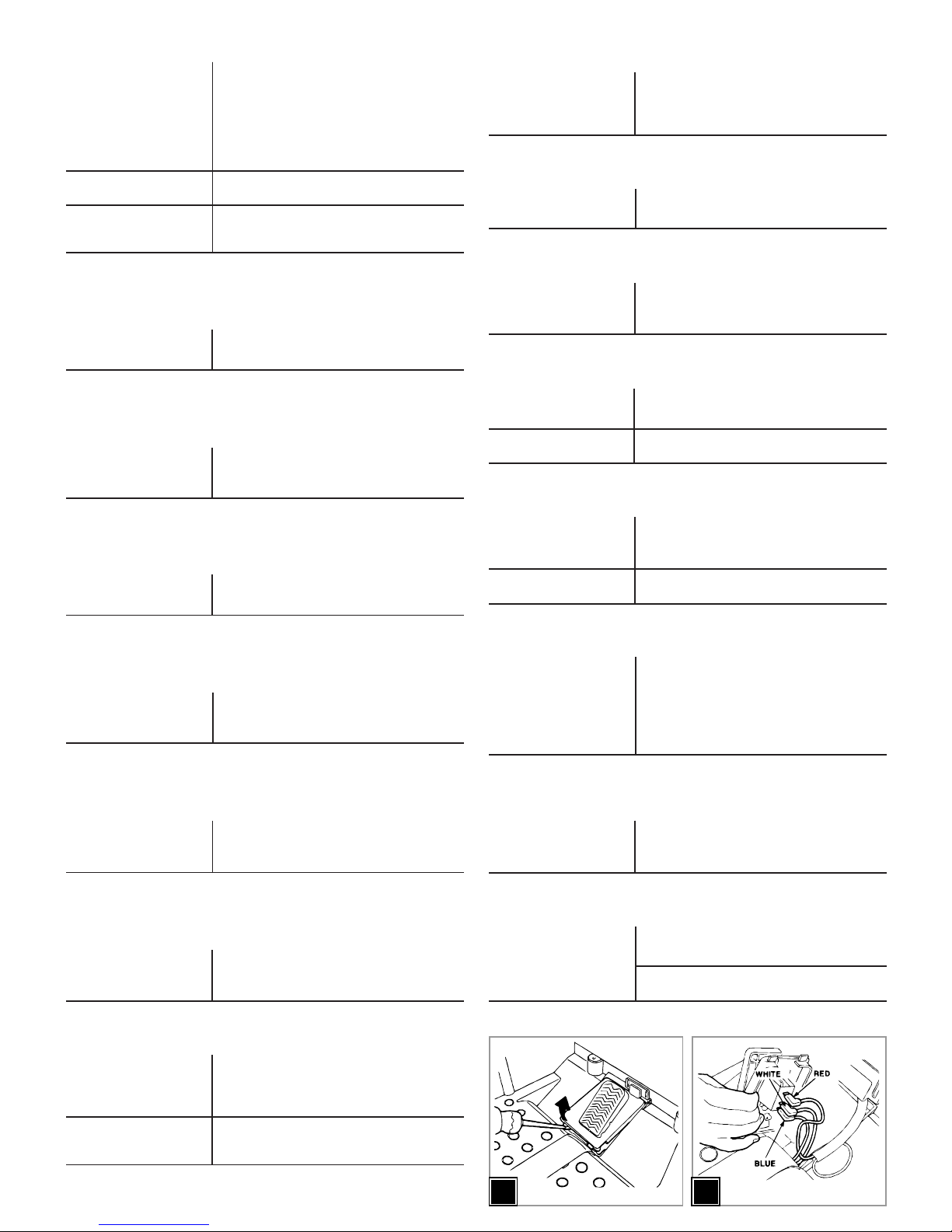

•Check accelerator switch operation - Remove

Accelerator plate from toy (see fig. # A1 & A2).

Remove the blue wire from switch, remove red

wire and place it on the terminal that had the

blue wire. If vehicle runs, then accelerator switch

needs replaced.Order part # ASGI0082Y.

•More wire check - Place vehicle in low speed.

Raise rear wheels off the ground and turn one

rear wheel. The other rear wheel should turn in

the opposite direction. If other wheel does not

turn, then you may have a motor wire off. To

inspect the motor wires,you first need to remove

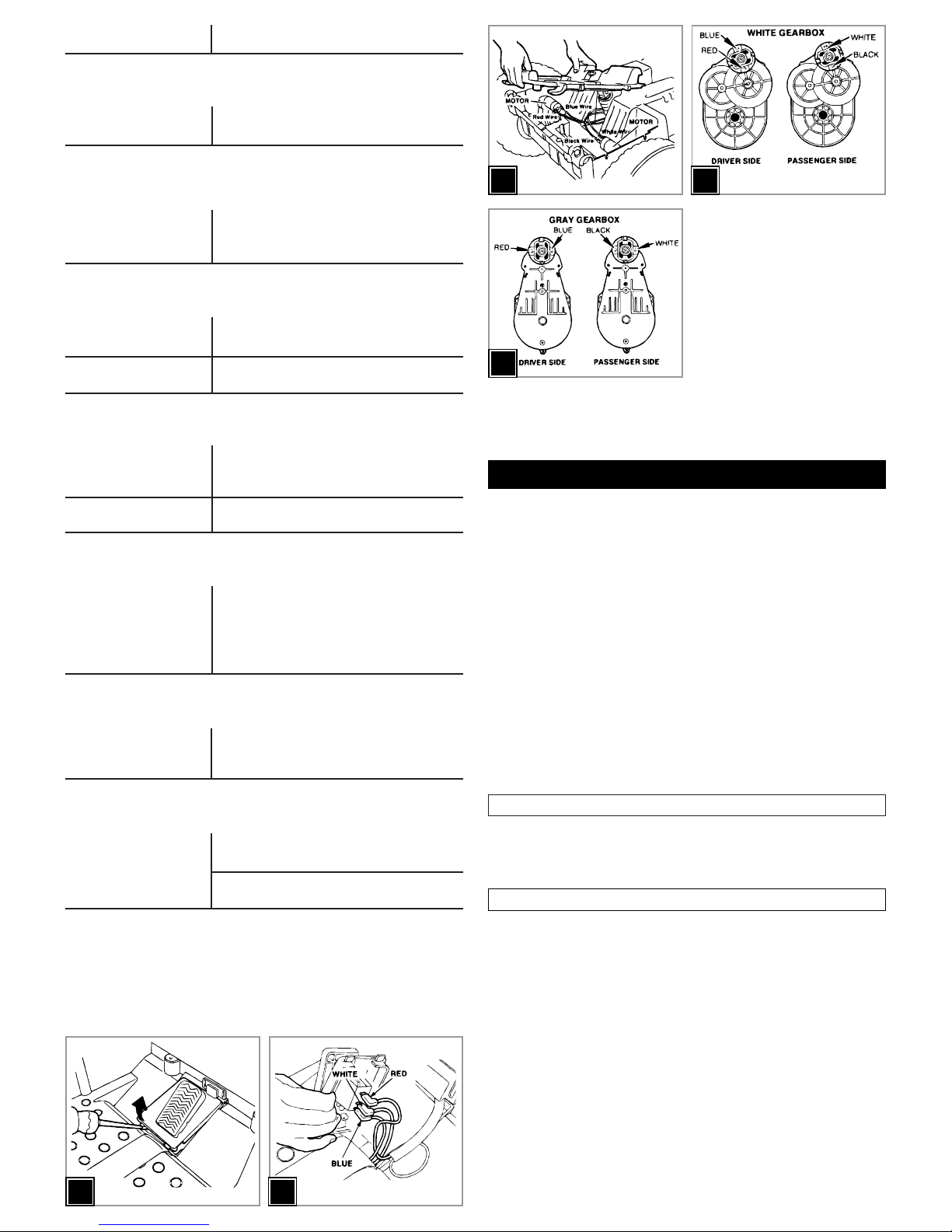

the dump bed. The piston pin and 2 pivot pins

need to be removed (see fig.# 46).Next, lift the rear

cover to view the motor wires (see fig. # A3).

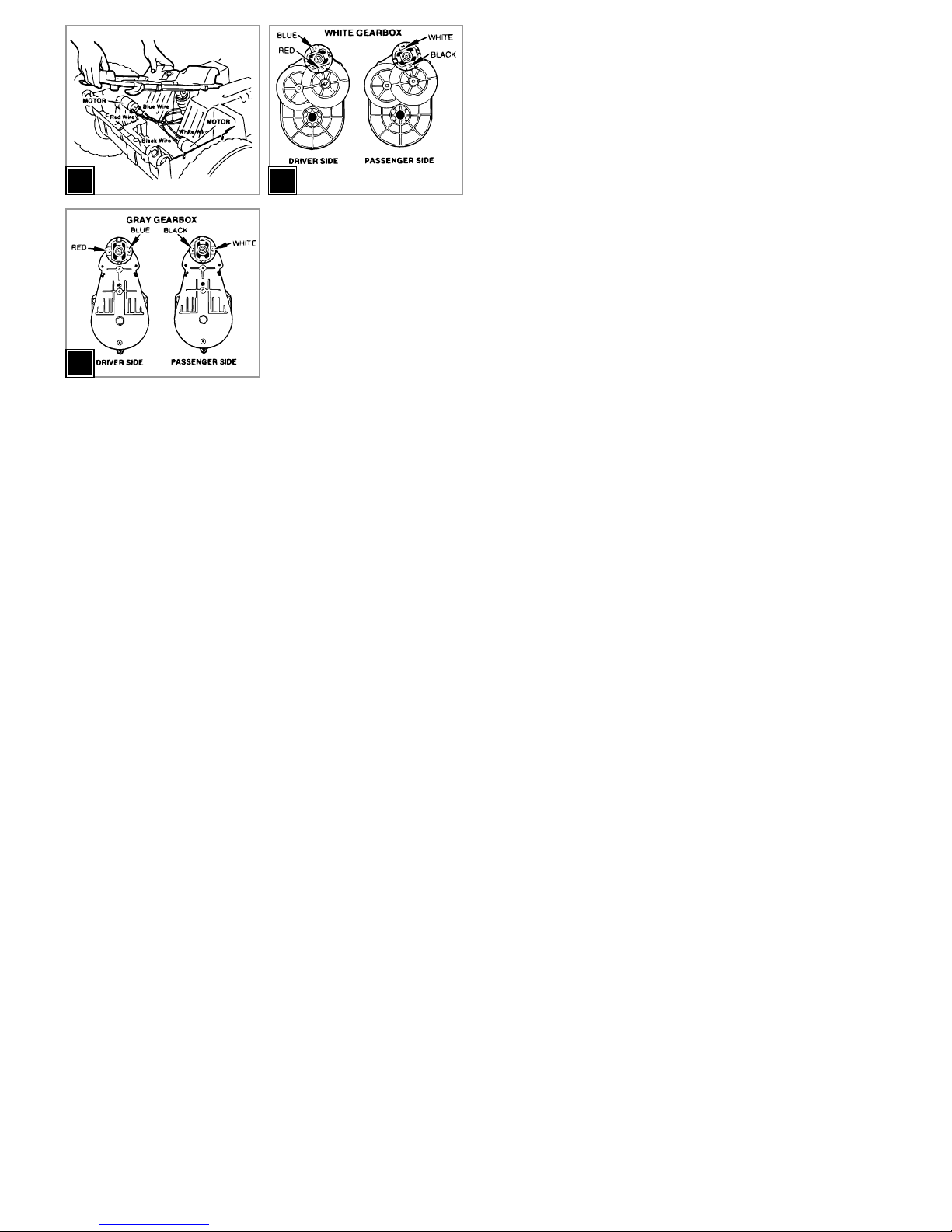

Reconnect motor wires (see fig. # A4 & A5). Your

motor gearboxes may vary, check your Gator to

determine which one you have).

SYMPTOM:

Circuit breaker trips when the battery is plugged into the black vehicle

harness.

SYMPTOM:

Loud clicking noise heard when toy is being used.

SYMPTOM:

Battery makes a bubbling or sizzling noise when charging.

SYMPTOM:

Wheels spin too much.

SYMPTOM:

Brake not working.

SYMPTOM:

Power Lift bed stops working sometimes.

SYMPTOM:

Power Lift bed makes a clicking sound when the buttons are depressed.

SYMPTOM:

Power Lift bed does not work at all.

POSSIBLE CAUSE:

•Accelerator switch not

connectly properly.

POSSIBLE CAUSE:

•Gear are stripping.

POSSIBLE CAUSE:

•Battery is being charged.

POSSIBLE CAUSE:

•Not enough weight on rear

wheels.

•Motor wire is disconnected.

POSSIBLE CAUSE:

•Accelerator switch not

connectly properly.

•Bad accelerator switch.

POSSIBLE CAUSE:

•Automatic motor overload

protection device is

working.

POSSIBLE CAUSE:

•Safety slipping mechanism

is working.

POSSIBLE CAUSE:

•The wiring is not properly

connected.

SOLUTION:

•Check accelerator switch wire locations. Remove

footboard by prying with a screwdriver at its

base. (See fig. # A1 & A2 for footboard removal

and proper wire locations).

SOLUTION:

•Replace motor/gearbox assembly part #

ASGI9950XW.

SOLUTION:

•It is normal for some batteries to make some

noise during charging.No action is needed.

SOLUTION:

•Add some weight to the dump bed.

•See solution for“Motor wire disconnected”.

SOLUTION:

•Check accelerator switch wire locations. Remove

footboard by prying with a screwdriver at its

base. (See fig. # A1 & A2 for footboard removal

and proper wire locations).

•Replace acceleratior switch. Order part #

ASGI0082Y.

SOLUTION:

•Wait 15 - 30 seconds for the overload protection

device to reset. Note: when the outside

temperature is high, the automatic motor

overload protection device may operate more

often to protect the motor.Reduce the amount of

weight in the bed.

SOLUTION:

•This slipping is normal at the top and bottom of

the lift range. No repair is needed.

SOLUTION:

•Check the battery o main wiring connection. See

diagram # 28.

•Check the wiring connectors on underside of

Gator. See diagram # 24.

SYMPTOM:

Short runtime.

SYMPTOM:

One wheel turns but not the other.

SYMPTOM:

High Speed - One wheel only

Low Speed - NO

Reverse Speed - NO

SYMPTOM:

High Speed - OK (both wheels)

Low Speed - NO

Reverse Speed - NO

SYMPTOM:

High Speed - NO (neither wheels)

Low Speed - OK

Reverse Speed - OK

SYMPTOM:

High Speed - One wheel only

Low Speed - OK

Reverse Speed - OK

SYMPTOM:

High Speed - OK

Low Speed - OK

Reverse Speed - NO

SYMPTOM:

High Speed - NO

Low Speed - NO

Reverse Speed - OK

SYMPTOM:

Vehicle stops intermittently, then restarts after several seconds.

POSSIBLE CAUSE:

•Vehicle has too much load.

•Battery is low.

•Battery is low or near end

of life.

POSSIBLE CAUSE:

•Vehicle is in low or rewerse.

•Motor wire is disconnected.

•Bad high/low switch.

POSSIBLE CAUSE:

•One motor wire is

disconnected.

POSSIBLE CAUSE:

•Bad high/low switch.

POSSIBLE CAUSE:

•High Speed is in the “lock-

out”position.

POSSIBLE CAUSE:

•Bad high/low switch.

POSSIBLE CAUSE:

•Bad forward/reverse

switch.

POSSIBLE CAUSE:

•Bad forward/reverse

switch.

POSSIBLE CAUSE:

•Automatic Circuit Breaker

has tripped because of

overloading.

•Accelerator switch not

operating properly.

SOLUTION:

•Reduce the load on the vehicle.Too much weight,

steep slopes, thick grass, sand, etc. or any

combination of these conditions can overload

the vehicle causing reduced runtime.

•See solution for“Battery low or dead”above.

•See solution for“Battery dead”above.

SOLUTION:

•This is normal when in low speed or reverse

because the wheels act like an automotive

differential. This makes turning easier. If one

wheel is stalled or stopped the other wheel gets

all the power. Shift to high speed to get full

power to both wheels.

•See solution for “Motor wire disconnected”

above.

•Replace high/low switch.Order part # MEPU0002.

SOLUTION:

•See solution for “Motor wire disconnected”

above.

SOLUTION:

•Replace high/low switch.Order part # MEPU0002.

SOLUTION:

•Remove the high speed “lock-out”. See fig. # 58 &

59).

SOLUTION:

•Replace high/low switch.Order part # MEPU0002.

SOLUTION:

•Replace forward/reverse switch. Order part #

MEPU0003.

SOLUTION:

•Replace forward/reverse switch. Order part #

MEPU0003.

SOLUTION:

•Reduce the load on the vehicle.Too much weight,

steep slopes, thick grass, sand, etc. or any

combination of these conditions can overload

the vehicle.

•See solution for“Accelerator switch not operating

properly”above. A1 A2

A3 A4

•PEG PEREGO®le agradece que haya elegido este producto.

Hace más de 50 años que PEG PEREGO lleva a pasear a los niños: al nacer, con sus

famosos coches-cuna y coches de paseo, después con los fantásticos vehículos de

juguete a pedal y con batería.

•Lea atentamente este manual de instrucciones para familiarizarse con el uso del

modelo y enseñar a su niño un modo de conducir correcto, seguro y divertido.

Conserve después el manual para cualquier consulta futura.

•Nuestros juguetes respetan los requisitos de seguridad previstos por el Consejo

de la EEC, por el“U.S. Consumer Toy Safety Specification”y están aprobados por el

T.Ü.V. y por el I.I.S.G. Istituto Italiano Sicurezza Giocattoli.

•Peg Perego podrámodificar los modelos descritos en este prospecto,por razones

técnicas o comerciales.

Años 3-8

PRECAUCION:LOSVEHICULOS ELECTRICOS NO SON RECOMENDABLE PARA NIÑOS

MENORES DE 3 AÑOS. COMO TODOS LOS PRODUCTOS ELECTRICOS, CUANDO SE

ESTA MANEJANDO OBSERVE LAS MEDIDAS DE PRECAUCION PARA PREVENIR UN

CHOQUE ELECTRICO. EL CARGADOR ESTA INCLUIDO. 120 VOLTS, 60Hz, 30W DE

ENTRADA, 12 VOLTS (DC) DE SALIDA.

PEG PEREGO ofrece un servicio de asistencia post-ventat, directamente o a través

de una red de centros de asistencia técnica autorizados (véase la lista adjunta),

para eventuales reparaciones o substituciones y venta de recambios originales.

Para contactar con los centros de asistencia véase la parte de atrás de la cubierta

de este manual de instrucciones.

REQUIERE ENSAMBLAMIENTO DE UN ADULTO.

AL GUNOS COMPONENTES AL SER ENSAMBLADOS PODRIAN TENER PARTES

PEQUEÑAS.

PUNTAS FILOSAS QUE PUDEN SER PERJUDICIAL.

LA BATERÍA YA ESTÁDENTRO DEL VEHÍCULO.

MONTAJE

1 •Meter las dos lengüetas del parabrisas en las aperturas del capó. Girar el

parabrisas en el sentido de la flecha.

2 •Fijar el parabrisas con los dos tornillos que se entregan en dotación.

3 •Unir las dos partes del volante.

4 •Aplicar el adhesivo n°22. Introducir el volante en la barra-volante tal y como

muestra la figura.

5 •Fijar el volante con el tornillo relativo y la tuerca poniendo atención en

introducir el tornillo en el agujero circular y la tuerca en el hexagonal.

6 •Destornillar el tornillo colocado encima del claxon y quitar la tapa.

7 •Introducir en su lugar una pila de 9 Volt (no incluida).

8 •Conectar los hilos a la pila. Volver a colocar la tapa del claxon y atornillar el

tornillo.

9 •Introducir el claxon en el agujero central del volante.

10 •Introducir la llave-juego en el relativo agujero del salpicadero.

11 •Aplicar los adhesivos n°5 y 6.Montar el parachoques anterior enganchándolo,

en primer lugar, debajo de la carrocería como muestra la figura. Girarlo para

engancharlo a los dos pernos de la carrocería.

12 •Fijar el parachoques con los dos tornillos incluidos.

ESPAÑOL

SERVICIO DE ASISTENCIA

INSTRUCCIONES DE MONTAJE

13 •Unir el tapón del depósito a su soporte.

14 •Introducir en la muesca lateral de la carrocería la pieza que antes se había

montado orientada tal y como muestra la figura.

15 •Girarla 90 grados hasta que se bloquee automáticamente.

16 •Unir la caja-mandos del pistón eléctrico al asa derecha del asiento doble.

17 •Poner el asa con la caja-mandos en el lado derecho del asiento doble.

18 •Fijar las tres partes con el tornillo que se entrega en dotación.

19 •Completar la fijación del asa atornillando los otros dos tornillos como indica

la figura.

20 •Poner el asa izquierda en la otra parte del asiento doble.

21 •Fijar el asa con los tres tornillos que se entregan en dotación.

22 •Meter en la apertura de la carrocería los cables de la caja-mandos del pistón

eléctrico.

23 •Colocar el doble asiento cerca de los agujeros deseados dependiendo de la

altura del niño y fijarlo desde abajo con los cuatro pomos. Gator estádotado

de 4 posiciones (ver esquema).ATENCIÓN,para poder colocar el doble asiento

en la cuarta posición, es necesario desplazar hacia atrás el volquete.Para esta

operación, ver como referencia las figuras 46-52.

24 •Poner el vehículo de lado y conectar las clavijas de la caja-mandos con la

clavija del pistón y de la batería colocadas debajo del vehículo. Las clavijas

tienen tamaños diferentes y se pueden meter sólo en una dirección.

25 •Destornillar el tornillo de seguridad del espacio de la batería.

26 •Desenganchar las lengüetas colocadas a los lados tirando hacia fuera.

27 •Bajar todo el bloque anterior.

28 •Conectar los dos enchufes instalación/batería.

29 •Separar las dos asas (si es necesario, ayudarse con unas tijeras) y eliminar las

dos piezas de plástico de unión.

30 •Destornillar los dos tornillos que encontrarán atornillados en el volquete (ver

figura). Eliminar el casquillo de plástico. Conservar los tornillos que después

servirán para completar la fijación de las asas.

31 •Aplicar hasta que salte el mecanismo las asas como muestra la figura.

32 •Completar la fijación con los tornillos que se habían quitado antes

33 •Separar los dos guardabarros (si es necesario, ayudarse con unas tijeras) y

eliminar las dos piezas de plástico de unión.

34 •Aplicar hasta que salte el mecanismo los dos guardabarros en el volquete.

ATENCIÓN: dentro de los guardabarros se han impreso las letras R y L. Aplicar

el guardabarros con la L en la parte izquierda del volquete y el que tiene la R

en la parte derecha.

35 •Aplicar los dos adhesivos n°3 y 4 (de la hoja de las calcomanías) entre los dos

agujeros colocados en la parte posterior de los guardabarros.

36 •Separar los dos intermitentes (si es necesario, ayudarse con unas tijeras) y

eliminar la pieza de plástico de unión.

37 •Introducir los dos intermitentes en las muescas del guardabarros, pasando

primero la parte exterior (B). Apretar en el lado interno (A) para bloquear

automáticamente el intermitente.

38 •Colocar el volquete alineando los agujeros (ver detalle).

39 •Bloquear el volquete en la parte posterior introduciendo los dos pernos que

se muestran en figura hasta que salte el tope (ver detalle en la figura 28).

40 •Posición correcta del perno derecho.

41 •Presionar el botón izquierdo de la caja-mandos como indica la figura para que

suba completamente el pistón.

42 •Alinear el orificio del pistón con el segundo orificio en el fondo de la caja

como indica la figura.

43 •Bloquearlo con el perno mostrado.

44 •Asegurarse de que el perno se haya introducido hasta el fondo de manera que

estécomo muestra la figura.

45 •Presionar el botón derecho de la caja-mandos como indica la figura para que

baje la caja. El vehículo ya estálisto para ser usado.

46 •Para poder desplazar el volquete hacia atrás una posición, es necesario quitar

los tres pernos de fijación: con la ayuda de un utensilio, apretar en las

lengüetas para desbloquearlas. Quitar el volquete.

47 •Extraer de las 2 articulaciones los pernos ovales rompiendo los canales de

conexión.

48 •Introducir las articulaciones en sus sedes en el fondo del Gator.

49 •Fijarlas con los pernos que se habían quitado.

50 •Volver a colocar el volquete en el Gator.

51 •Alinear los agujeros posteriores del volquete con los de las articulaciones.Fijar

el volquete con los dos pernos ovales que se habían quitado de las

articulaciones.

52 •Fijar con el último perno el pistón en el primer agujero anterior del volquete.

Poner siempre atención en que los pernos estén bien fijados. Bajar el

volquete.

CARACTERÍSTICAS Y USO DEL VEHÍCULO

53 •A: CLAXON. Apretando en las partes de color amarillo, suena el claxon. B:

LLAVE-JUEGO. Esta llave no sirve para accionar el vehículo, sino que es sólo

una llave-juego. C: ASA. Este asa sirve para ofrecer una mayor seguridad al

pasajero durante el uso del vehículo.

54 •PEDAL ACELERADOR/FRENO ELÉCTRICO. Levantando el pie del pedal,el freno

entra en funcionamiento automáticamente.

55 •El volquete tiene un lado que se puede abrir, que se desbloquea apretando

hacia arriba las dos palancas rojas colocadas a los lados.

56 •La caja es basculante con mando eléctrico y puede contener objetos por un

máximo de 10 Kg. Para subir o bajar la caja presionar los botones

correspondientes de la caja-mandos que estáal lado derecho del asiento doble.

NOTA: un dispositivo de seguridad interrumpe la corriente en caso de

sobrecarga (por el peso excesivo o trabajo continuo). La corriente vuelve

después de unos segundos. CUIDADO: la caja estáaccionada por un

dispositivo eléctrico por lo tanto se puede levantar sólo con el mando a tal

efecto. No subir la caja manualmente para evitar el riesgo de rotura de los

mecanismos internos.La caja no funciona sin una batería en el vehículo o con

la batería descargada.

57 •PALANCA CAMBIO. La palanca de cambio tiene tres posiciones. Poniendo la

palanca hacia abajo se activa la marcha atrás; poniéndola hacia arriba, se

acciona la segunda velocidad. ATENCIÓN, cuando se saca del embalaje, el

artículo sólo funciona en primera y marcha atrás; para poder utilizar la

segunda velocidad, seguir las instrucciones 58 y 59.

58 •Destornillar el tornillo de seguridad del bloque de la segunda velocidad.

59 •Volver a atornillar el bloque de la segunda velocidad en el segundo agujero,

como se muestra en la figura. En este momento se puede utilizar también la

segunda velocidad.Si se desea impedir que el niño use la segunda velocidad,

colocar de nuevo el bloque de segunda velocidad en el primer agujero.

CAMBIO DE LA BATERÍA

60 •Abrir el espacio de la batería siguiendo las instrucciones de las figuras 43-45.

Extraer el hierro sujetabatería.

61 •Desconectar los dos enchufes apretando a los lados de los mismos.

62 •Extraer la batería y cambiarla por una nueva. Volver a conectar los dos

enchufes.Volver a poner el sujetabaterías y cerrar todo.

63 •ATENCIÓN: recordar siempre que se debe fijar la puerta del espacio de la

batería con el tornillo.

CARGA DE LA BATERÍA

ATENCIÓN: LA OPERACIÓN DE CARGA DE LA BATERÍA ASÍCOMO CUALQUIER

INTERVENCIÓN ELÉCTRICA, DEBEN SER REALIZADAS ÚNICAMENTE POR ADULTOS.

LA BATERÍA TAMBIÉN SE PUEDE CARGAR SIN QUITARLA DEL JUGUETE.

SÓLO PARA EL BRASIL: TENSIÓN DEL CARGADOR: 127V - 60 HZ. OBSERVACIÓN: NO

UTILIZAR EL CARGADOR DE LA BATERÍA CON UNA TENSIÓN DE 220V.

64 •Desconectar el enchufe A de la instalación eléctrica del enchufe B de la

batería apretando lateralmente.

65 •Introducir el enchufe del cargador de baterías a una toma doméstica

siguiendo las instrucciones adjuntas. Conectar el enchufe B con el enchufe C

del cargador de baterías.

Una vez acabada la carga, separar el cargador de baterías de la

tomadoméstica, después desconectar el enchufe C del enchufe B. Introducir a

fondo, hasta que salte el mecanismo, el enchufe B en el enchufe A. Una vez

acabadas las operaciones recordar siempre que es necesario cerrar y fijar la

puerta del espacio de la batería.

Antes de utilizar el vehìculo por primera vez, cargar las baterìas durante 18 horas.

No respetar este procedimiento podrìa causar daños irreversibles a la baterìa,

anulando su garantìa.

ADVERTENCIAS

No mezcle baterías viejas y nuevas. Las baterías deben ser cargadas sólo por

personas adultas.

No deje que los niños jueguen con las baterías.

CARGA DE LAS BATERÍAS

•Cargar la batería siguiendo las instrucciones incluidas en el cargador y no

superar en ningün caso las 24 horas. No respetar estostiempos puede acortar la

vida de las baterías.

•Cargue las baterías a tiempo, apenas el vehículo pierda velocidad.De este modo

se evitarán otros daños.

•Si el vehículo se queda sin usarlo por largo tiempo, recuérdese de cargar la

batería y de mantenerla desconectada de la instalación; repita la operación de

carga al menos cada tres mees.

•La batería no debe recargarse en posición invertida.

•¡No se olvide de las baterías que se están cargando! Contrólelas periódicamente.

•Use sólo el cargador en dotación y las baterías originales PEG PEREGO.

•Inserte las baterías con la correcta polaridad.

•Las baterías están selladas y no necesitan de mantenimiento.

ATENCIÓN

•LAS BATERÍAS CONTIENEN SUBSTANCIAS TÓXICAS CORROSIVAS.

NO SE DEBEN MANIPULAR ABUSIVAMENTE.

•Las baterías contiene electrolita de base ácida.

•No provoque el contacto directo entre los terminales de la batería, evite choques

fuertes: riesgo de explosión o incendio.

•Mientras se están cargando, las baterías producen gas. Cárguelas en un lugar

bien ventilado, lejos de fuentes de calor y materiales inflamables.

•Las baterías agotadas se deben sacar del vehículo.

•No coloque las baterías sobre prendas porque se podrían dañar.

SI HAY UNA PÉRDIDA

Protéjase los ojos. Evite el contacto directo con la electrolita: proteja sus manos.

Ponga la batería en una bolsa de plástico y siga las instrucciones para la

eliminación de baterías.

SI PIEL Y OJOS ENTRAN EN CONTACTO CON LA ELECTROLITA

Lave abundantemente con agua corriente la parte tocada.

Consultar un médico inmediatamente.

SI LA ELECTROLITA SON INGERIDOS

Tome pequeños sorbos de agua, leche de magnesia o clara de huevo.

No provocar el vómito.

Consultar un médico inmediatamente.

ELIMINACIÓN DE BATERÍAS

Contribuya a salvaguardar el medio ambiente.

Las baterías usadas no se deben tirar junto con la basura doméstica.

Se pueden entregar a un centro de recolección de baterías usadas o de eliminación

de residuos especiales; infórmese en su Ayuntamiento.

No mezcle baterías viejas y nuevas.

Las baterías deben ser cargadas sólo por personas adultas.

No deje que los niños jueguen con las baterías.

ADVERTENCIAS PILA 9 VOLTIOS

La colocación de la batería debe ser efectuada y supervisada sólo por adultos.

No deje que los niños juegen con las baterías.

•La baterìa debe ser sostituida por un adulto.

•Utilizar sólo el tipo de pilas indicado por el fabricante.

•Respetar la polaridad +/-

•No juntar pilas con partes metàlicas; riesgo de incendio o axplosiòn.

•Retirar siempre la pila cuando el jugguete no sea utilisado durante un largo

MANTENIMIENTO Y SEGURIDAD BATERÍAS

periodo.

•No tirar la pila al fuego.

•No intentar cargar nunca las pilas si no son recargables.

•Quitar las pilas descargadas.

•Tirar la pila descargada en los contenedores correspondientes para reciclaje de

batería usadas.

Este producto ha sido fabricado conforme a las Normas de Seguridad EN 71 y a las

Normas de Seguridad para los juguetes eléctricos EN 50088; pero no con las

disposiciones del Reglamento del Tránsito en la calle y por lo tanto no puede

circular en vías públicas.

Este producto cumple con y/o sobrepasa los ESTÁNDARES DE SEGURIDAD ASTM

TOY, incluido el F 963, Especificaciones de seguridad en juguetes para

consumidores.

MANTENIMIENTO Y CUIDADOS

•Controle periódicamente el estado del vehículo, en especial la instalación

eléctrica, las conexiones de los enchufes, las caperuzas de protección y el

cargador. En caso de defectos comprobados, el vehículo eléctrico y el cargador

no deben utilizarse. Para las reparaciones utilizar sólo piezas de recambio

originales PEG PEREGO.

•PEG PEREGO no asume ninguna responsabilidad en caso de uso indebido de la

instalación eléctrica.

•No deje las baterías o el vehículo cerca de fuentes de calor como caloríferos,

chimeneas, etc.

•Proteja el vehículo contra el agua, lluvia, nieve, etc.

•Si el vehículo funciona en condiciones de sobrecarga,por ejemplo sobre arena

blanda, barro o terrenos muy accidentados, el interruptor de la sobrecarga

contaráinmediatamente la potencia. El sumunistro de corriente se readunará

después de algunos segundos.

•Lubricar periódicamente (con aceite liviano) las partes móviles como cojinetes,

dirección, etc.

•Las superficies del coche deben limpiarse con un paño húmedo y, si es

necesario, con productos adecuados de uso doméstico. Las operaciones de

limpieza deben ser realizadas únicamente por adultos.

•No desmonte nunca los mecanismos del vehículo o los motores, sin autorización

de la PEG PEREGO.

Conforme a EN 50088

battería recargable da 12V 12Ah con plomo cerrato

2 motor 170W

SEGURIDAD

¡ATENCIÓN! LA SUPERVISIÓN DE UN ADULTO ES SIEMPRE NECESARIA.

•No adecuado para niños de edad inferior a 36 meses: contiene piezas pequeñas

que podrían ser tragadas o inhaladas.

•No usar el vehículo en vías públicas, donde hay tránsito y coches estacionados,

en pendientes fuertes, cerca de escaleras, canales y piscinas.

•Los niños deben usar siempre zapatos durante el uso del vehículo.

•Cuando el vehículo estáfuncionando, preste atención para que los niños no

metan manos, pies u otras partes del cuerpo, indumentarias u otras cosas, cerca

de las partes en movimiento.

•No mojar nunca los componentes del vehículo como motores, instalaciones,

botones, etc.

•No usar gasolina u otras substancias inflamables cerca del vehículo.

DIVERSIÓN SIN INTERRUPCIONES: tenga siempre un juego de baterías cargadas

de recambio listo para el uso.

Para la seguridad del niño:antes de accionar el vehículo, lea y siga atentamente

las siguientes instrucciones.

•ATENCIÓN:

Controlar que todos los bullones de fijación estén bien sujetos.

2ªVELOCIDAD

Al comienzo se aconseja utilizar la 1a marcha.

Antes de utilizar la 2a velocidad, verificar que el niño haya aprendido a manejar

bien el vehículo.

•1ªVELOCIDAD (para principiantes):

Con ambas manos sobre el volante, pisar el pedal del acelerador; el vehículo se

pone en marcha a una velocidad reducida de aproximadamente 3,2 km/h.

•2ªVELOCIDAD (para expertos):

Con ambas manos sobre el volante, pisar el pedal del acelerador; el vehículo se

pone en marcha a una velocidad de aproximadamente 6,3 km/h.

•MARCHA ATRÁS :

Bajar con una mano la palanca del cambio.Colocar la otra mano sobre el volante

y pisar el acelerador.El vehículo retrocede a una velocidad de aproximadamente

4 km/h.

•FRENO:

El sistema eléctrico de frenado bloquea automáticamente el vehículo cuando se

levanta el pie del pedal del acelerador.

Enséñe a su niño el uso correcto del vehículo para que maneje en condiciones

de seguridad y se divierta.

•Antes de partir, verifique que el recorrido estélibre de personas o cosas.

MANTENIMIENTO Y SEGURIDAD VEHICULO

REGLAS PARA CONDUCIR EN CONDICIONES DE SEGURIDAD

•Manejar con las manos sobre el volante y mirar siempre el camino.

•Frenar a tiempo para evitar choques.

•Insertar la 2a velocidad solamente cuando el niño ha aprendido correctamente

a usar el manillar, la primera velocidad y el freno.

•¡ATENCIÓN! en primera velocidad, el vehículo estádotado de efecto diferencial

como los verdaderos automóviles: en terrenos lisos y con un solo niño, las dos

ruedas pueden tener velocidades diferentes con posibilidad de

patinaje/deceleración de las mismas.

•¡ATENCIÓN! Si el vehículo funciona en condiciones de sobrecarga, por

ejemplo sobre arena blanda, barro o terrenos muy accidentados, el

interruptor de la sobrecarga contaráinmediatamente la potencia. El

sumunistro de corriente se readunarádespués de algunos segundos.

•¡ATENCIÓN! en primera velocidad, el vehículo estádotado de efecto

diferencial como los verdaderos automóviles: en terrenos lisos y con un

solo niño, las dos ruedas pueden tener velocidades diferentes con

posibilidad de patinaje/deceleración de las mismas.

Los productos Peg Perego se fabrican respetando los más altos estándares de

calidad.Como sucede con todos los mecanismos mecánicos,es posible que con el

tiempo se produzcan algunas dificultades técnicas. Esta guía se ha diseñado para,

gracias a unas instrucciones fáciles de seguir, ayudarle a efectuar la búsqueda y

resolución de averías de su juguete. Si necesita más ayuda, por favor póngase en

contacto por teléfono con el servicio de asistencia al cliente de Peg Perego. Para

contactar con los centros de asistencia véase la parte de atrás de la cubierta de

este manual de instrucciones.

SÍNTOMA:

No funciona a ninguna velocidad

Rápida (High), Lenta (Low) o marcha Atrás (Reverse) cuando el pedal del

acelerador estáapretado.

SÍNTOMA:

Tiempo de funcionamiento corto.

SÍNTOMA:

Una rueda gira pero la otra no.

SÍNTOMA:

Velocidad rápida - Sólo una rueda

Velocidad lenta - NO

Marcha atrás - NO

SÍNTOMA:

Velocidad rápida - OK (ambas ruedas)

Velocidad lenta - NO

Marcha atrás - NO

SÍNTOMA:

Velocidad rápida - NO (ninguna rueda)

Velocidad lenta - OK

Marcha atrás - OK

SÍNTOMA:

Velocidad rápida - Sólo una rueda

Velocidad lenta - OK

Marcha atrás - OK

SÍNTOMA:

Velocidad rápida - OK

Velocidad lenta - OK

Marcha atrás - NO

SÍNTOMA:

Velocidad rápida - NO

Velocidad lenta - NO

Marcha atrás - OK

SÍNTOMA:

El vehículo se para de forma intermitente. Después, se vuelve a poner en

marcha después de unos segundos.

SÍNTOMA:

El disyuntor del circuito se desconecta cuando la batería estáconectada al

mazo negro del vehículo.

GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

POSIBLE CAUSA:

•Batería no conectada

correctamente.

•Batería baja o descargada.

•La batería estádescargada.

•El interruptor del

acelerador no funciona

correctamente.

•El cable del motor está

desconectado.

POSIBLE CAUSA:

•El vehículo lleva demasiada

carga.

•La batería estábaja.

•La batería estábaja o casi

descargada.

POSIBLE CAUSA:

•El vehículo estáen velocidad

lenta o en marcha atrás.

•El cable del motor está

desconectado.

•Interruptor velocidad

rápida/lenta averiado.

POSIBLE CAUSA:

•El cable del motor está

desconectado.

POSIBLE CAUSA:

•Interruptor de velocidad

rápida/lenta averiado.

POSIBLE CAUSA:

•La velocidad rápida estáen

posición “bloqueo”.

POSIBLE CAUSA:

•Interruptor de velocidad

rápida/lenta averiado.

POSIBLE CAUSA:

•Interruptor adelante/atrás

averiado.

POSIBLE CAUSA:

•Interruptor adelante/atrás

averiado.

POSIBLE CAUSA:

•El disyuntor del circuito

automático ha saltado

debido a una sobrecarga.

•El interruptor del acelerador

no funciona correctamente.

POSIBLE CAUSA:

•El interruptor del acelerador

no estácorrectamente

conectado.

SOLUCIONES:

•Instale la batería siguiendo las instrucciones.

Asegúrese de que la clavija azul de la batería está

conectada a la clavija negra del sistema del

vehículo.Vea paso 28.

•Cargue la batería durante 18-24 horas.

Compruebe el funcionamiento del cargador.

Cargadores negros - debería estar calientes al

tocarlos. Si no se calientan, asegúrese de que hay

corriente en la toma. Algunas tomas están

controladas por un interruptor en la pared.

•Cargadores azules - Enchufe el cargador a la

toma. El LED verde debería estar encendido.

Enchufe el cargador negro en la clavija azul de la

batería, el LED verde debería apagarse para

indicar que se estáefectuando la carga. El LED se

encenderáprogresivamente para indicar que la

batería se ha cargado completamente.

•La duración de la batería es limitada. A medida

que la batería envejece, comenzaráa perder su

capacidad o a disminuir tiempo de

funcionamiento. La duración total de la batería

aumenta con un mantenimiento adecuado.

Cargue siempre la batería después de cada uso.

No almacene la batería si estádescargada.

Solicite la pieza núm. IAKB0015.

•Compruebe el funcionamiento del interruptor

del acelerador - Quite la placa del acelerador del

juguete (vea Fig. A1 y A2). Quite el cable azul del

interruptor, quite el cable rojo y colóquelo en el

terminal que tenía el cable azul. Si el vehículo

funciona, es necesario cambiar el interruptor del

acelerador. Solicite la pieza núm. ASGI0082Y.

•Controle el cable del motor - Ponga el vehículo a

velocidad lenta. Suba las ruedas posteriores y

haga girar una de las ruedas posteriores. La otra

rueda posterior debería girar en la dirección

contraria. Si la otra rueda no gira, el cable del

motor puede estar desconectado.Para revisar los

cables del motor, en primer lugar es necesario

quitar el volquete. Es necesario quitar el pasador

del pistón y los 2 pasadores-pivotes (vea Fig. 46).

A continuación, eleve la cubierta posterior para

ver los cables del motor (vea Fig. A3). Vuelva a

conectar los cables del motor tal y como se

muestra (vea Fig. A4 y A5).

SOLUCIONES:

•Diminuya la carga en el vehículo. Demasiado

peso, pendientes acusadas, hierba alta, arena, etc.

o cualquier combinación de estas condiciones

puede sobrecargar el vehículo reduciendo el

tiempo de funcionamiento.

•Vea la solución para “Batería baja o descargada”.

•Vea la solución para “La batería estádescargada”.

SOLUCIONES:

•Es normal cuando estáen velocidad lenta o en

marcha atrás ya que las ruedas actúan como un

diferencial del automóvil. Ello hace que girar sea

más fácil. Si una rueda estáatascada o parada, la

otra rueda recibe toda la potencia. Cambie a

velocidad rápida para dar toda la potencia a las

dos ruedas.

•Vea la solución para “El cable del motor está

desconectado”.

•Cambie el interruptor de velocidad rápida/lenta.

Solicite la pieza núm. MEPU0002.

SOLUCIONES:

•Vea la solución para “El cable del motor está

desconectado”.

SOLUCIONES:

•Cambie el interruptor de velocidad rápida/lenta.

Solicite la pieza núm. MEPU0002.

SOLUCIONES:

•Quite la velocidad rápida de“bloqueo”.Vea Fig.58

y 59.

SOLUCIONES:

•Cambie el interruptor de velocidad rápida/lenta.

Solicite la pieza núm. MEPU0002.

SOLUCIONES:

•Sustituya el interruptor adelante/atrás. Solicite la

pieza núm. MEPU0003.

SOLUCIONES:

•Sustituya el interruptor adelante/atrás. Solicite la

pieza núm. MEPU0003.

SOLUCIONES:

•Diminuya la carga en el vehículo. Demasiado

peso, pendientes pronunciadas, hierba alta,

arena, etc. o cualquier combinación de estas

condiciones puede sobrecargar el vehículo.

•Vea la solución para“El interruptor del acelerador

no funciona correctamente”.

SOLUCIONES:

•Compruebe las colocaciones de los cables del

interruptor del acelerador. Quite el estribo

haciendo fuerza en su base con un

SÍNTOMA:

Se oye un clic fuerte cuando se usa el juguete.

SÍNTOMA:

La batería hace un ruido de burbujas o chisporroteo cuando se está

cargando.

SÍNTOMA:

Las ruedas giran demasiado.

SÍNTOMA:

El freno no funciona.

SÍNTOMA:

La plataforma de Power Lift deja de funcionar a veces.

SÍNTOMA:

La plataforma del Power Lift hace un clic cuando se pulsan los botones.

SÍNTOMA:

La plataforma del Power Lift no funciona.

POSIBLE CAUSA:

•Los engranajes están

estropeados.

POSIBLE CAUSA:

•Se estácargando la batería.

POSIBLE CAUSA:

•No hay suficiente peso en

las ruedas posteriores.

•El cable del motor está

desconectado.

POSIBLE CAUSA:

•El interruptor del

acelerador no está

correctamente conectado.

•El interruptor del

acelerador estáaveriado.

POSIBLE CAUSA:

•Estáen funcionamiento el

dispositivo de protección

de sobrecarga del motor

automático.

POSIBLE CAUSA:

•El mecanismo de seguridad

de deslizamiento estáen

funcionamiento.

POSIBLE CAUSA:

•No se ha conectado

correctamente el cableado.

destornillador. Vea la figura A1 et A2 para las

colocaciones adecuadas de los cables.

SOLUCIONES:

•Sustituya la pieza del conjunto del motor/caja de

velocidades núm. ASGI9950XW.

SOLUCIONES:

•Es normal que algunas baterías hagan ruido

mientras se cargan. No es necesaria ninguna

acción.

SOLUCIONES:

•Añada algo de peso en el volquete.

•Vea la solución para “El cable del motor está

desconectado”.

SOLUCIONES:

•Compruebe las colocaciones de los cables del

interruptor del acelerador. Vea las Fig. A1 y A2

para el diagrama de cableado.

•Sustituya el interruptor del acelerador, pieza

núm. ASGI0082Y.

SOLUCIONES:

•Espere 15-30 segundos para que se restablezca el

dispositivo de protección de sobrecarga. Nota: si

la temperatura exterior es muy alta,el dispositivo

de protección de sobrecarga puede dispararse

más a menudo para proteger el motor. Reduzca

el peso de la plataforma.

SOLUCIONES:

•El deslizamiento es normal en la parte superior e

inferior del movimiento completo del elevador.

No es necesario efectuar ninguna reparación.

SOLUCIONES:

•Compruebe la batería o la conexión principal del

cableado.Véase diagrama 28.

•Compruebe los conectores del cableado en la

parte inferior de Gator. Véase diagrama 24.

A1 A2

A3 A4

FRANÇAIS

•PEG PEREGO®vous remercie de votre confiance et vous félicite d'avoir choisi ce

produit. Depuis plus de 50 ans, PEG PEREGO emmène en promenade les enfants:

àpeine nés, avec ses fameux landaus et poussettes et plus tard, avec ses

fantastiques véhicules àpédales et àbatterie.

•Lire attentivement ce manuel d'instructions pour se familiariser avec l'utilisation

du modele et enseigner a l'enfant a conduire prudemment tout en s'amusant.

Garder ce manuel pour toute necessite future.

•Nos jouets répondent aux conditions de sécuritéprévues,par le Conseil de la EEC,

par le “U.S. Consumer Toy Safety Specification”et approuvés par le T.Ü.V. et par le

I.I.S.G. Istituto Italiano Sicurezza Giocattoli.

•Peg Perego pourra apporter àtout moment des modifications aux modéles

décrits dans cette publication, pour des raison de nature technique ou

commerciale.

Ans 3-8

ATTENTION: VÉHICULE ÉLECTRIQUE NON RECOMMANDÉPOUR LES ENFANTS DE

MOINS DE 3 ANS. COMME POUR TOUS LES PRODUITS ÉLECTRIQUES, DES

PRÉCAUTIONS DOIVENT ÊTRE PRISES PENDANT LE MANIEMENT ET L’UTILISATION

POUR PRÉVENIR LES CHOCS ÉLECTRIQUES. CHARGEUR DE BATTERIE INCLU. 120

VOLT, 60HZ, 30W ,12 VOLT (c.a.) EN SORTIE.

PEG PEREGO offre un service d’assistance après-vente,directement ou àtravers un

réseau de centres d’assistance autorisés pour les éventuelles réparations ou pour

le remplacement et la vente de pièces de recharge d’origine. La liste des centres

d’assistance est fournie sur la dernière page de ce manuel d’instructions.

ASSEMBLAGE PAR UN ADULTE REQUIS. PRENDRE GARDE AU MOMENT DE

DEBALLER CAR LES COMPOSANTES ÀASSEMBLER PEUVENT COMPORTER UN

DANGER DE PETITES PIÈCES OU DE BORDS TRANCHANTS.

LA BATTERIE EST DÉJÀEN PLACE ÀL’INTÉRIEUR DU VÉHICULE.

MONTAGE

1 •Insérer les deux languettes du pare-brise dans les ouvertures du capot. Faire

pivoter le pare-brise dans le sens de la flèche.

2 •Fixer le pare-brise avec les deux vis fournies.

3 •Unir les deux parties du volant.

4 •Appliquer l'adhésif n°22. Introduire le volant sur la tige du volant comme

montrédans la figure.

5 •Fixer le volant avec la vis et l'écrou fournis. ATTENTION : insérer la vis dans le

trou circulaire et l'écrou dans le trou hexagonal.

6 •Dévisser la vis placée sur le klaxon et ôter le couvercle.

7 •Insérer une pile de 9V (non fournie) dans son logement.

8 •Connecter les fils àla pile. Replacer le couvercle du klaxon et revisser la vis.

9 •Insérer le klaxon dans le trou central du volant.

10 •Introduire la clé-jeu dans le trou correspondant du tableau de bord.

11 •Appliquer les adhésifs n°5 et 6. Monter le pare-chocs avant en l'accrochant

d'abord sous la caisse comme montrédans la figure.Le tourner pour pouvoir

l'accrocher aux deux goujons de la caisse.

12 •Fixer le pare-chocs avec les deux vis fournies.

13 •Unir le bouchon de réservoir àson support.

SERVICE D’ASSISTANCE

INSTRUCTIONS DE MONTAGE

14 •Insérer la pièce que l'on vient de monter dans le cran latéral de la caisse en

l'orientant comme le montre la figure.

15 •La tourner de 90 degrés jusqu'àce qu'elle s'arrête automatiquement.

16 •Unir le boîtier de commande du piston électrique àla poignée droite du

double siège.

17 •Placer la poignée et le boîtier de commande àdroite du double siège.

18 •Fixer les trois composants avec la vis fournie.

19 •Finir de fixer la poignée en vissant les deux autres vis, comme indiquésur la

figure.

20 •Placer la poignée gauche de l’autre côtédu double siège.

21 •Fixer la poignée avec les trois vis fournies.

22 •Insérer les fils du boîtier de commande du piston électrique dans l’ouverture

de la coque.

23 •Placer le double siège dans les trous voulus en fonction de la taille de l'enfant

et le fixer par-dessous avec les quatre boutons. Gator permet 4 positions (voir

schéma). ATTENTION : pour placer le double siège dans la position 4, il est

nécessaire de décaler la benne en arrière. Pour cette opération suivre les

figures 46 à52.

24 •Placer le véhicule sur un côtéet brancher les fiches du boîtier de commande

aux fiches du piston et de la batterie situées sous le véhicule. Les fiches ont

des dimensions différentes et un seul sens d’insertion.

25 •Dévisser la vis de sécuritédu logement de la batterie.

26 •Décrocher les languettes aux côtés en les tirant vers l'extérieur.

27 •Baisser le bloc avant.

28 •Brancher les deux fiches installation/batterie.

29 •Séparer les deux poignées (si nécessaire utiliser des ciseaux) et retirer les deux

pièces de jonction en plastique.

30 •Dévisser les deux vis qui sont vissées àla benne (voir figure).Retirer la douille

en plastique. Garder les vis qui serviront ensuite pour compléter la fixation

des poignées.

31 •Appliquer àdéclic les poignées comme le montre la figure.

32 •Compléter la fixation avec les vis précédemment retirées.

33 •Séparer les deux pare-boues (si nécessaire utiliser des ciseaux) et retirer la

pièce de jonction en plastique.

34 •Appliquer àdéclic les deux pare-boues sur la benne. ATTENTION : àl'intérieur

des pare-boues sont marquées les lettres R et L. Appliquer le pare-boue

marquépar le L àla gauche de la benne et celui avec le R àsa droite.

35 •Appliquer les deux adhésifs n°3 et 4 (de la feuille des décalcomanies) entre les

deux trous placés dans l'arrière des pare-boues.

36 •Séparer les deux clignotants (si nécessaire utiliser des ciseaux) et retirer la

pièce de jonction en plastique.

37 •Insérer les deux clignotants dans les crans des pare-boues en introduisant

d'abord la partie extérieure (B). Appuyer sur le côtéintérieur (A) pour bloquer

le clignotant automatiquement.

38 •Placer la benne en alignant les trous (voir détail).

39 •Caler la benne àl'arrière en insérant les deux goujons montrés dans la figure

jusqu'au déclic.

40 •Position correcte du goujon de droite.

41 •Appuyer sur le bouton gauche du boîtier de commande, comme indiquésur

la figure, pour relever complètement le piston.

42 •Aligner le trou du piston sur le second trou de la benne, comme indiquésur la

figure.

43 •Le fixer avec le goujon montrédans la figure.

44 •Vérifier que le goujon soit inséréjusqu'au bout comme le montre la figure.

Baisser la benne en exerçant une pression.

45 •Appuyer sur le bouton droit du boîtier de commande, comme indiquésur la

figure, pour abaisser la benne. Le véhicule est prêt àl’emploi.

46 •Pour décaler la benne d'une position, il est nécessaire de retirer les trois

goujons d'assemblage : àl'aide d'un outil, presser sur les languettes pour les

dégager. Retirer la benne.

47 •Extraire les goujons ovales des 2 articulations en cassant les coulisses de

jonction.

48 •Insérer les articulations dans leurs logements sur le dessous du Gator.

49 •Les fixer avec les goujons précédemment retirés.

50 •Replacer la benne sur le Gator.

51 •Aligner les trous arrière de la benne avec ceux des articulations.Fixer la benne

avec les deux goujons ovales qui avaient étéretirés des articulations.

52 •Avec le dernier goujon, fixer le piston dans le premier trou avant de la benne.

Vérifier toujours que les goujons soient bien fixés. Baisser la benne.

CARACTÉRISTIQUES ET EMPLOI DU VÉHICULE

53 •A : KLAXON.En appuyant sur les parties en jaune, le klaxon sonne. B : CLE-JEU.

Cette clén'est qu'une clé-jeu ; elle ne sert pas pour mettre en marche le

véhicule. C : POIGNEE. Cette poignée sert pour plus de sécuritéau passager

pendant la marche du véhicule.

54 •PEDALE ACCELERATEUR/FREIN ELECTRIQUE.Si on soulève le pied de la pédale,

le frein s'actionne automatiquement.

55 •La benne a une ridelle qui s'ouvre en tirant vers le haut les deux leviers rouges

placés aux deux côtés.

56 •La benne bascule grâce àune commande électrique et peut contenir des

objets pour un poids maximum de 10 kg. Pour relever et abaisser la benne,

appuyer sur les boutons respectifs du boîtier de commande, situéàdroite du

double siège.

REMARQUE : un dispositif de sécuritécoupe le courant en cas de surcharge

(poids excessif ou fonctionnement continu). Le courant sera rétabli en

quelques secondes.

ATTENTION : La benne étant commandée par un dispositif électrique, seule la

commande prévue àcet effet peut la relever.Ne pas relever la benne àla main

afin d’éviter que les mécanismes internes ne se cassent. La benne ne

fonctionne pas sans batterie ou si la batterie est àplat.

57 •LEVIER VITESSE. Le levier de vitesse a trois positions. En actionnant le levier

vers le bas on met la marche-arrière ; en l'actionnant vers le haut on passe la

deuxième vitesse. ATTENTION : après avoir étédéballé, le véhicule ne roule

qu'en première vitesse et en marche arrière ; pour utiliser la deuxième, suivre

les instructions 58 et 59.

58 •Dévisser la vis de sécuritédu bloc deuxième vitesse.

59 •Revisser le bloc deuxième vitesse dans le deuxième trou comme le montre la

figure. Maintenant il est possible d'utiliser la deuxième vitesse aussi. Si on ne

veut pas que l'enfant utilise la deuxième vitesse, deuxième vitesse dans le

premier trou.

REMPLACEMENT DE LA BATTERIE

60 •Ouvrir le logement batterie en suivant les instructions des figures 25 à27.

Retirer le fer d'arrêt de la batterie.

61 •Débrancher les deux fiches en appuyant sur leurs côtés. Retirer la batterie et

la remplacer par une neuve.

62 •Rebrancher les deux fiches. Replacer le fer d'arrêt de la batterie et refermer le

tout.

63 •ATTENTION : ne jamais oublier de fixer la porte du logement batterie avec sa vis.

CHARGE DE LA BATTERIE

ATTENTION: L'OPÉRATION DE CHARGE DES BATTERIES ET TOUTES AUTRES

INTERVENTIONS SUR L'ÉQUIPEMENT ÉLECTRIQUE DOIVENT ÊTRE EFFECTUÉES

EXCLUSIVEMENT PAR DES ADULTES.

IL EST POSSIBLE DE CHARGER LA BATTERIE SANS LA DÉMONTER DU JOUET.

64 •Débrancher la fiche A de l'installation électrique de la fiche B de la batterie en

poussant latéralement.

65 •Brancher la fiche du chargeur sur une prise en suivant les instructions jointes.

Connecter la fiche B àla fiche C du chargeur.

Une fois la batterie rechargée, débrancher d'abord le chargeur de la prise,

débrancher ensuite la fiche C de la fiche B. Insérer àfond, jusqu'au déclic, la

fiche B dans la fiche A. Une fois terminé,ne pas oublier de fermer et de fixer la

porte du logement de la batterie.

Avant d’utiliser le véicule pour la premièr fois, recharger les batteries pendant 18

heures. La non-observation de cette brochure risque de provoquer des

dommagas irréversibles àla batterie.

PRECAUTION

Les batteries ne doivent être rechargées que par ou sous la supervision d’adultes.

Ne pas laisser les enfants jouer avec les batteries.

RECHARGEMENT DES BATTERIES

•Charger les batteries sans dépasser les 24 heures et en suivant les instructions

jointes au chargeur de batterie.Le non-respect de ces temps risque de raccourcir

la durée de vie des batteries.

•Recharger les batteries àtemps, dès que le véhicule perd de la vitesse, pour

éviter de les endommager.

•Si on laisse le véhicule arrêtépendant un long intervalle, se rappeler de

recharger la batterie et de la laisser débranchée de l’installation; répéter

l’opération de rechargement tous les trois mois au moins.

•La batterie ne doit pas être rechargée retournée.

•Ne pas oublier la batterie en rechargement! Contrôler périodiquement.

•Utiliser uniquement le chargeur de batterie fourni et les batteries originales PEG

PEREGO.

•Ne pas mélanger les vieilles batteries avec les neuves.

•Les batteries doivent être mises en place avec la polaritécorrecte.

•Les batteries sont scellées et n’exigent pas de maintenance.

ATTENTION

•LES BATTERIES CONTIENNNENT DES SUBSTANCES TOXIQUES ET CORROSIVES.NE

PAS LES OUVRIR.

•Les batteries contiennent des électrolytes àbase d’acide.

•Ne pas provoquer de contact direct entre les plots de la batterie, éviter les chocs

forts: risque d’explosion et d’incendie.

•Pendant le rechargement, la batterie produit des gaz. Recharger la batterie dans

un lieu bien aéré, loin de toute source de chaleur et de matériaux inflammables.

•Les batteries déchargées doivent être enlevées du véhicule.

•Eviter que les batteries entrent en contact avec les vêtements: ceux-ci pourraient

s'abîmer.

EN CAS DE FUITE

Se protéger les yeux. Éviter tout contact direct avec le électrolyte: se protéger les

mains. Mettre la batterie dans un sac en plastique et suivre les instructions sur

l’élimination des batteries.

SI LA PEAU OU LES YEUX ENTRENT EN CONTACT AVEC LE ELECTROLYTE

Laver abondamment les parties concernées àl’eau courante.

Consulter immédiatement un médecin.

EN CAS D’INGESTION DE ELECTROLYTE

Boire àpetites gorgées de l’eau, du lait de magnésie ou de l’albumen d’œuf.

Ne pas provoquer de vomissement.

Consulter immédiatement un médecin.

ELIMINATION DES BATTERIES

Contribuons àla sauvegarde de l’environnement.

Les batteries usées ne doivent pas être jetées dans les ordures ménagères.

On peut les déposer dans un centre de récupération de batteries usées ou

d’élimination de déchets spéciaux; s’informer àla mairie.

PRECAUTION PILE 9 VOLT

Le mise en place des batteries ne doit être faite que par des adultes. Ne pas laisser

les enfants jouer avec les batteries.

•Les piles doivent être remplacées par un adulte.

•Utiliser exclusivement le type de pile spécifiépar le constructeur.

•Respecter la polarité+/-

•Ne pas mettre les piles au contact de pièces métalliques (risque de feu ou

d’explosion).

•Toujour retirer les piles lorsque le jouet n’est pas utilisépendant une longue

période.

•Ne pas jeter les piles dans le feu.

•Ne jamais charger des piles non rechargeables.

•Retirer les piles usées.

•Jeter les piles déchargées dans les récipients prévus pour le recyclage des piles

MAINTENANCE ET SECURITE BATTERIE

usagées.

Ce produit est conforme aux Normes de SûretéEN 71et conforme aux Normes de

Sûretépour les jouets électriques EN 50088; il n’est pas conforme aux dispositions

des normes de circulation routière et ne peut par conséquent pas circuler sur la

voie publique.

Ce produit réponde et/ou dépasse tous les CONDITIONS DE SECURITE ASTM TOY

et il est conforme àla NORME DE SURETE F 963 pour les utilisateurs des jouets

électriques.

SÉCURITÉMAINTENANCE ET ENTRETIEN

•Contrôler régulièrement l’état du véhicule,en particulier l'installation électrique,

le branchement des fiches,les capots de protection et le chargeur de batterie. Si

l’on trouve des défauts, le véhicule électrique et le chargeur de batterie ne

doivent par étre utilisés. Pour les réparations, n’utiliser que des pièces de

rechange d’origine PEG PEREGO.

•PEG PEREGO décline toute responsabilitéen cas de mauvaise utilisation de

l'installation électrique.

•Ne pas laisser les batteries ou le véhicule àproximitéde sources de chaleur

comme des radiateurs,des cheminées, etc.

•Protéger le véhicule de l’eau, de la pluie, de la neige, etc.

•Si le véhicule fonctionne en conditions de surcharge, comme sur la sabble mou,

la boue on les terrains très accidentés, l’interrupteur de surcharge coupe

immédiatement le courant. La distribution de courant reprend au bout de

quelques secondes.

•Lubrifier périodiquement (avec une huile légère) les parties mobiles comme

roulements àbilles, direction, etc.

•Les surfaces du véhicule peuvent être nettoyées avec un chiffon humide et, s'il

est necessaire, avec des produits d'emploi domestique. Les opérations de

nettoyage doivent être effectuées exclusivement par des adultes.

•Ne jamais démonter les mécanismes du véhicule ou les moteurs, sauf

autorisation de PEG PEREGO.

Conforme a EN 50088

accu rechargeable da 12V 12Ah avec plomb sigillée

2 moteurs de 170W

SECURITE

ATTENTION! LA SURVEILLANCE D’UN ADULTE EST TOUJOURS NECESSAIRE.

•Ce produit n'est pas destinéaux enfants de moins de 36 mois. La présence de

petites pièces est dangereuse parce qu'elles pourraient être avalées ou inhalées.

•Ne pas utiliser le véhicule sur la voie publique,làoùil y a de la circulation et des

voitures en stationnement, sur les pentes raides, près de gradins, d’escaliers, de

cours d’eau et de piscines.

•Les enfant doivent toujours porter des chaussures quand ils utilisent le véhicule.

•Quand le véhicule fonctionne,faire attention àce que les enfants ne mettent pas

les mains, les pieds ou d’autres parties du corps, des vêtements ou d’autres

choses près des parties en mouvement.

•Ne jamais mouiller les composants du véhicule comme les moteurs, les

installations, les touches, etc.

•Ne jamais utiliser d’essence ou d’autres substances inflammables près du

véhicule.

JEU SANS INTERRUPTION: toujours avoir un jeu de batteries chargées prêtes à

servir.

Pour la sécuritéde l’enfant,avant de mettre le véhicule en marche, lire et suivre les

instructions suivantes avec attention.

•ATTENTION !

Vérifier que tous les clous de fixation soient assurés.

2nde VITESSE

Au début, nous conseillons d’utiliser la 1ere marche.

Avant de passer en 2nde, s’assurer que l’enfant a acqius une certaine familiarité

avec le véhicule.

•1ere VITESSE (pour les debutants):

Mettre les deux mains sur le volant, appuyer sur la pédale d’accélérateur; le

véhicle se met en marche àune vitesse d'environ 3,2 Km/h.

•2nde VITESSE (pour les experts):

Mettre les deux mains sur le volant, appuyer sur la pédale d’accélérateur; le

véhicle se met en marche àune vitesse d'environ 6,3 Km/h.

•MARCHE ARRIERE:

Abaiser d’une main lelevier du chargement de vitesse. Mettre l’autre main sur

le volant et appuyer avec le pied sur l’accélérateur. Le véhicule part en arrière à

une vitesse d'environ 4 Km/h.

•FREIN:

Le système électrique de freinage bloque automatiquement le véhicule quand

on lève le pied de la pédale d’accélérateur.

Enseigner àl’enfant àutiliser le véhicule correctement pour conduire en sécurité

tout en s’amusant.

•Avant de partir, s’assurer que le parcours est libre de personnes ou de choses.

•Conduire avec les mains sur le volant et toujours regarder la route.

•Freiner àtemps pour éviter les accrochages.

•Mettre en 2nde quand l’enfant a appris àse servir correctement du guidon, de la

REGLES POUR UNE CONDUITE SURE

ENTRETIEN ET SÉCURITÉDU VÉHICULE

1ere vitesse et du frein.

•ATTENTION! En première vitesse, le véhicule bénéfice d’un effet différentiel,

comme les véritables automobiles: sur des terrains dégagés et avec un enfant

seulement, les deux roues peuvent présenter des vitesses différentes, ce qui peut

causer un patinage/ralentissement de celles-ci.

•ATTENTION! Si le véhicule fonctionne en conditions de surcharge, comme

sur la sabble mou, la boue on les terrains très accidentés, l’interrupteur de

surcharge coupe immédiatement le courant. La distribution de courant

reprend au bout de quelques secondes.

•ATTENTION! En première vitesse, le véhicule bénéfice d’un effet

différentiel, comme les véritables automobiles: sur des terrains dégagés et

avec un enfant seulement, les deux roues peuvent présenter des vitesses

différentes,ce qui peut causer un patinage/ralentissement de celles-ci.

Les produits Peg Perego sont fabriqués conformément aux standards de qualité

les plus exigeants. Comme pour tous les produits mécaniques, de problèmes

techniques pourraient survenir. Ce manuel contenant des

instructions faciles àsuivre est fourni dans le but de vous aider àrésoudre les

problèmes concernant votre jouet. Pour obtenir de l’assistance, appelez le service

après-vente Peg Perego.La liste des centres d’assistance est fournie sur la dernière

page de ce manuel d’instructions.

PROBLEME:

Il ne fonctionne en aucune marche,

haute (High), basse (Low) ou marche-arrière (Reverse), lorsque la pédale de

l’accélérateur est appuyée.

PROBLEME:

Chargement bref.

GUIDE DE RESOLUTION DES PROBLEMES

CAUSE POSSIBLE:

•La batterie n’est pas

connectée correctement.

•Le chargement de la

batterie est bas ou la

batterie est déchargée.

•Batterie déchargée.

•L'interrupteur de

l’accélérateur ne

fonctionne pas

correctement.

•Le fil du moteur n’est pas

connecté.

CAUSE POSSIBLE:

•Le véhicule est trop

chargé.

•Le chargement de la

batterie est bas.

•Le chargement de la

batterie est bas ou la

batterie est presque épuisée.

SOLUTIONS:

•Installer la batterie comme indiquédans les

instructions. S’assurer que le terminal bleu de la

batterie est connectéàla fiche noire du système

électrique du véhicule.Voir le passage n°28.

•Charger la batterie pendant 18-24 heures.Vérifier

le fonctionnement du chargeur. Chargeurs noirs

–Ils doivent être chauds au toucher. S’ils ne

chauffent pas, s’assurer que le courant arrive àla

prise. Certaines prises sont contrôlées par un

interrupteur au mur.

•Chargeurs bleus –Insérer la fiche du chargeur

dans la prise électrique. La LED verte doit être

allumée. Connecter le chargeur noir au terminal

bleu de la batterie;la LED verte s’éteint et indique

que la batterie est en train de se recharger. La LED

se rallume graduellement au fur et àmesure que

la batterie se recharge.

•La durée de la batterie est limitée. La capacitéet

la durée du chargement de la batterie diminuent

graduellement dans le temps. La durée totale de

la batterie dépend de l’utilisation. L'utilisation

correcte prolonge la durée. Toujours charger la

batterie àchaque fois qu’elle est utilisée. Ne pas

remettre la batterie déchargée. Pièce de

rechange n°IAKB0015.

•Vérifier le fonctionnement de l’interrupteur de

l’accélérateur –Enlever la plaque de

l’accélérateur du jouet (voir la figure A1 et A2).

Enlever le fil bleu de l’interrupteur, enlever le fil

rouge et le positionner sur le terminal du fil bleu.

Si le véhicule fonctionne, il est nécessaire de

remplacer l’interrupteur de l’accélérateur. Pièce

de rechange n°ASGI0082Y.

•Vérifier le fil du moteur –Engager la marche

basse. Soulever du sol les roues arrière et faire

tourner une roue. L'autre roue devrait tourner

dans la direction opposée. Si elle ne tourne pas,

cela signifie peut être qu’un fil du moteur est

déconnecté. Pour contrôler les fils du moteur, il

est nécessaire d’enlever le châssis. Enlever le

pivot du piston et les 2 pivots de tête (voir la

figure 46). Soulever ensuite la couverture arrière

pour accéder aux fils du moteur (voir la figure

A3). Reconnecter les fils du moteur comme

indiqué(voir la figure A4 et A5).

SOLUTIONS:

•Réduire le chargement du véhicule. Poids

excessif, montées raides, herbe haute, sable etc.,

ou la combinaison de ces conditions peuvent

surcharger le véhicule et réduire la durée de la

batterie.

•Voir la solution reportée ci-dessus pour "Le

chargement de la batterie est bas ou la batterie

est déchargée".

•Voir la solution reportée ci-dessus pour "Batterie

déchargée".

PROBLEME:

Seule une roue tourne, pas l’autre.

PROBLEME:

Marche haute –Seulement une roue

Marche basse - NON

Marche arrière - NON

PROBLEME:

Marche haute –OK (les deux roues)

Marche basse - NON

Marche arrière - NON

PROBLEME:

Marcha haute –NON (aucune roue)

Marche basse - OK

Marche arrière - OK

PROBLEME:

Marche haute –Seulement une roue

Marche basse - OK

Marche arrière - OK

PROBLEME:

Marche haute - OK

Marche basse - OK

Marche arrière - NON

PROBLEME:

Marche haute - NON

Marche basse - NON

Marche arrière - OK

PROBLEME:

Le véhicule s’arrête et repart au bout de quelques secondes.

PROBLEME:

L'interrupteur se déclenche si la batterie est connectée au câblage noir du

véhicule.

PROBLEME:

Pendant le fonctionnement, le joueur émet un fort cliquetis.

PROBLEME:

La batterie bout et grésille lorsque qu’elle est en charge.

PROBLEME:

Les roues tournent trop doucement.

PROBLEME:

Le frein ne fonctionne pas.

PROBLEME:

La benne basculante Power Lift fonctionne seulement par moments.

PROBLEME:

La benne basculante Power Lift émet un cliquetis lorsqu’on appuie sur les

boutons.

PROBLEME:

La benne basculante Power Lift ne fonctionne pas.

CAUSE POSSIBLE:

•Le véhicule a inséréla

marche basse ou la marche-

arrière.

•Le fil du moteur n’est pas

connecté.

•Le commutateur marche

haute/basse est

défectueux.

CAUSE POSSIBLE:

•Un fil du moteur est

déconnecté.

CAUSE POSSIBLE:

•Le commutateur marche

haute/basse est

défectueux.

CAUSE POSSIBLE:

•La marche haute est en

position de "blocage".

CAUSE POSSIBLE:

•Le commutateur marche

haute/basse est

défectueux.

CAUSE POSSIBLE:

•Le commutateur marche

avant/arrière est

défectueux.

CAUSE POSSIBLE:

•Le commutateur marche

avant/arrière est

défectueux.

CAUSE POSSIBLE:

•L'interrupteur automatique

se déclenche pour

surcharge.

•L'interrupteur de

l’accélérateur ne fonctionne

pas correctement.

SOLUTIONS:

•Cette condition est normale avec la marche basse

ou la marche arrière, parce que les roues

fonctionnent comme le différentiel de

l’automobile. De cette façon, il est plus simple de

braquer.Si une roue est bloquée ou arrêtée, toute

la puissance est chargée sur l’autre. Insérer la

marche haute pour donner de la puissance aux

deux roues.

•Voir la solution reportée ci-dessus pour "Le fil du

moteur n’est pas connecté".

•Remplacer le commutateur marche haute/basse.

Pièce de rechange n°MEPU0002.

SOLUTIONS:

•Voir la solution reportée ci-dessus pour "Le fil du

moteur n’est pas connecté".

SOLUTIONS:

•Remplacer le commutateur marche haute/basse.

Pièce de rechange n°MEPU0002.

SOLUTIONS:

•Enlever le "blocage" de la marche haute. Voir les

figures 58 et 59.

SOLUTIONS:

•Remplacer le commutateur marche haute/basse.

Pièce de rechange n°MEPU0002.

SOLUTIONS:

•Remplacer le commutateur marche avant/arrière.

Pièce de rechange n°MEPU0003.

SOLUTIONS:

•Remplacer le commutateur marche avant/arrière.

Pièce de rechange n°MEPU0003.

SOLUTIONS:

•Réduire la charge du véhicule. Poids excessif,

montées raides, herbe haute, sable etc., ou la

combinaison de ces combinaisons peuvent

surcharger le véhicule.

•Voir la solution reportée ci-dessus pour

"L'interrupteur de l’accélérateur ne fonctionne

pas correctement".

SOLUTIONS:

•Vérifier la position des fils de l’interrupteur de

l’accélérateur. Enlever la pédale en utilisant un

tournevis.Pour la position correcte des fils, voir la

figure A1 et A2.

SOLUTIONS:

•Remplacer le groupe moteur/transmission –

pièce de rechange n°ASGI9950XW.

SOLUTIONS:

•Il est normal que certaines batteries émettent un

bruit pendant le rechargement. Aucune

intervention n’est nécessaire.

SOLUTIONS:

•Ajouter du poids au châssis.

•Voir la solution reportée ci-dessus pour "Le fil du

moteur n’est pas connecté".

SOLUTIONS:

•Vérifier la position des fils de l’interrupteur de

l’accélérateur. Pour le schéma de connexion, voir

les figures A1 et A2.

•Remplacer l’interrupteur de l’accélérateur, pièce

de rechange n°ASGI0082Y.

SOLUTIONS:

•Attendre 15-30 secondes que le dispositif de

protection contre les surcharges soit rétabli.

Note: Si la température extérieure est élevée, le

dispositif automatique de protection contre les

surcharges thermiques du moteur pourrait

s’activer plus fréquemment pour mieux protéger

le moteur. Réduire la charge sur la benne.

SOLUTIONS:

•Le dérapage est une condition normale au début

et àla fin du basculement. Aucune intervention

n’est nécessaire.

SOLUTIONS:

•Vérifier le branchement àla batterie ou au réseau

électrique.Voir le schéma n°28.

•Vérifier les connecteurs de branchement sous le

Gator. Voir le schéma n°24.

CAUSE POSSIBLE:

•L'interrupteur de

l’accélérateur n’est pas

connectécorrectement.

CAUSE POSSIBLE:

•L’embrayage broute .

CAUSE POSSIBLE:

•La batterie est en train de

se recharger.

CAUSE POSSIBLE:

•Le poids sur les roues

arrière n’est pas suffisant.

•Le fil du moteur n’est pas

connecté.

CAUSE POSSIBLE:

•L'interrupteur de

l’accélérateur n’est pas

connectécorrectement.

•L'interrupteur de

l’accélérateur est en panne.

CAUSE POSSIBLE:

•Le dispositif automatique

de protection contre les

surcharges thermiques du

moteur est activé.

CAUSE POSSIBLE:

•Le dispositif antidérapage

est activé.

CAUSE POSSIBLE:

•Le câblage n’a pas été

effectuécorrectement.

A1 A2

A3 A4

PEG PEREGO S.p.A.

via DE GASPERI 50 20043 ARCORE (MI) ITALIA

tel. 039·60881 fax 039·615869-616454

assistenza: tel. 039·6088213 fax 039·3309992

PEG PEREGO U.S.A Inc.

3625 INDEPENDENCE Dr. FORT WAYNE IN 46808

phone 260·4828191 fax 260·4842940

call us toll free 1·800·728·2108

llame USA gratis 1·800·225·1558

llame Mexico gratis 1·800·710·1369

PEG PEREGO CANADA Inc.

585 GRANITE COURT PICKERING ONT. CANADA L1W3K1

phone 905·8393371 fax 905·8399542

call us toll free 1·800·661·5050

AND DISTRIBUTED IN UNITED KINGDOM AND EIRE BY:

MAMA'S AND PAPA'S LTD

HUDDERSFIELD HD5 0RH ENGLAND

toy helpline: (01484) 438222

BURIGOTTO S/A INDÚSTRIA E COMÉRCIO

RUA CEARÁ, 406 - VILA SÃO CRISTOVAN - LIMEIRA SP

CEP 13480-565 - TEL (19) 451 0420 - FAX (19) 451 6994

WWW.BURIGOTTO.COM.BR e-mail: [email protected]om.br

www.pegperego.com

John Deere

WORKSITE GATOR

with Power Lift

Table of contents

Languages:

Other Peg-Perego Golf Car manuals

Peg-Perego

Peg-Perego FIAT 500 User manual

Peg-Perego

Peg-Perego DESMOSEDICI RIDER Installation instructions

Peg-Perego

Peg-Perego DESMOSEDICI IGED1048 Installation instructions

Peg-Perego

Peg-Perego POLARIS User manual

Popular Golf Car manuals by other brands

Club Car

Club Car Carryall 500 owner's manual

Tru-Turf

Tru-Turf GR11000D manual

Tru-Turf

Tru-Turf RS48-11C manual

caddytrek

caddytrek CT-7030-UD Maintenance Guide

Tracker Off-Road

Tracker Off-Road LS2 Service & parts manual

ACG

ACG California Roadster eGC 2012 owner's manual

Tracker

Tracker LS2 2020 Repair and service manual

Puky

Puky F1L user manual

Textron

Textron EZGO TXT VALOR Service & parts manual

Club Car

Club Car Carryall 500 2019 Maintenance and service manual

Bad Boy

Bad Boy 644582 owner's guide

Ezgo

Ezgo TXT FREEDOM owner's manual

Yamaha

Yamaha DRIVE 2 DR2 PTV QUIETECH 2021 Owner's/operator's manual

Club Car

Club Car Carryall 2 2003 owner's manual

Club Car

Club Car IntelliTach XRT 1550 owner's manual

ACG

ACG 39Roadster eGC 2013 owner's manual

Club Car

Club Car Carryall 295 2014 Maintenance and service manual

Club Car

Club Car Gasoline Service manual

Peg-Perego OD0021 User manual

Popular Golf Car manuals by other brands
