Pelgrim MAC714RVS User manual

Anleitung
Kombi-Mikrowellenherd
Instructions for use
Combi microwave
MAC714RVS
MAC724RVS

DE Anleitung DE 3 - DE 41
EN Instructions for use EN 3 - EN 41
Benutzte Piktogramme - Pictograms used
Wissenswertes - Important information
Tipp - Tip

DE 3
INHALT
Ihr Ofen
Einleitung 4
Bedienleiste 5
Beschreibung 6
Einschubebenen 7
Türschalter 7
Lüfter 7
Bedienung 8
Erste Verwendung
Erste Verwendung 10
Verwendung
Den Ofen verwenden 12
Pro-Modus 14
Ofeneinstellungen 16
Auto-Modus 19
Der Timer 22
Mehrphasenkochen 23
Backen/braten starten 24
Backen/braten stoppen 25
„Meine Rezepte“-Modus 26
Mikrowellenmodus 27
Mikrowellen Einstellungen 31
Zusätzliche Modi (Extras) 32
Allgemeine Einstellungen 34
Reinigung
Den Ofen reinigen 36
Reinigungsmodus 36
Einschubführungen entfernen und reinigen 37
Ofenbeleuchtung austauschen 38
Problemlösungen
Allgemein 39
Ihr Ofen und die Umwelt
Entsorgung des Geräts und der Verpackung 41

DE 4
Einleitung
Herzlichen Glückwunsch zu Ihrer Wahl dieses Kombi-Mikrowellenherd-
Ofen von Pelgrim. Der Ofen zeichnet sich durch eine einfache
Bedienung und durch ein hohes Maß an Benutzerfreundlichkeit aus,
denn diese beiden Aspekte standen bei der Entwicklung des Geräts
im Mittelpunkt. Damit Sie immer die richtige Garmethode wählen
können, verfügt Ihr Ofen über eine große Auswahl an verschiedenen
Einstellungen.
In dieser Anleitung erfahren Sie mehr darüber, wie Sie Ihren Ofen am
besten verwenden können. Neben den Informationen für die Bedienung
sind hier auch Hintergrundinformationen für Sie zusammengefasst, die
Ihnen während der Verwendung des Geräts von Nutzen sein können.
Machen Sie sich bitte zuerst mit den speziellen
Sicherheitshinweisen vertraut, bevor Sie das
Gerät verwenden!
Lesen Sie bitte diese Anleitung, bevor Sie das Gerät verwenden
und heben Sie diese Anleitung zum Nachlesen gut auf.
Die Anleitung für die Installation wird separat mitgeliefert.
IHR OFEN

DE 5
IHR OFEN
Bedienleiste
1. Ein/Aus
2. Kindersicherung
3. „Zurück“-Taste
- Kurz berühren: Sie gelangen zurück zu den vorherigen
Einstellungen
- Lang berühren: Sie gelangen zurück zu den Starteinstellungen
4. Touchpad/Display
5. Start/Stopp
- Berühren: START
- Berühren während der Verwendung: STOPP
Anmerkung:
Berühren Sie die Tasten mit einem großen Teil Ihrer Fingerkuppe,
um das beste Ergebnis zu erzielen. Jedes Mal wenn Sie während der
Verwendung eine Taste drücken, hören Sie einen kurzen Ton.
Scrollen Sie mit einem Finger über das Touchpad (Touchscreen), um
durch die Einstellungen zu navigieren. Tippen Sie auf das Touchpad,
um eine Auswahl zu bestätigen.
050403
01 02

DE 6
IHR OFEN
Beschreibung
1. Bedienleiste
2. Einschubebenen
3. Ofentür
4. Türgriff
Das folgende Zubehör gehört zum Lieferumfang für Ihren Ofen:
• Backblech; wird für Gebäck und Kuchen verwendet. Verwenden
Sie das Backblech nicht im Mikrowellenmodus!
• Ofenrost; wird hauptsächlich zum Grillen verwendet.
Der Ofenrost kann auch dazu verwendet werden, um einen Topf
oder eine Pfanne mit einer Speise darauf zu stellen. Verwenden Sie
den Ofenrost nicht im Mikrowellenmodus!
Der Ofenrost ist mit Sicherheitsnocken ausgestattet.
Heben Sie den Rost an der Vorderseite leicht an und ziehen Sie
diesen dann aus dem Ofenraum.
• Glasbräter; für Mikrowellen-Verwendung.
1
3
Ebene 1
Ebene 2
Ebene 3
Ebene 4
2
4

DE 7
Einschubebenen
• Je nach Modell bietet der Ofen vier oder fünf Einschubebenen.
Einschubebene 1 wird hauptsächlich in Kombination mit Unterhitze
oder für den Mikrowellenmodus verwendet. Die Einschubebenen 3
und 4/5 werden hauptsächlich für die Grillfunktion verwendet.
• Setzen Sie den Ofenrost oder das Backblech in die Profilöffnungen
der Einschubführungen.
Türschalter
• Die Türschalter unterbrechen den Ofenbetrieb, wenn die Ofentür
während der Verwendung geöffnet wird. Der Backprozess wird nach
dem Schließen der Tür wieder fortgesetzt.
Lüfter
• Das Gerät verfügt über einen Lüfter, welcher das Gehäuse und die
Bedienleiste kühlt.
IHR OFEN

DE 8
IHR OFEN
Bedienung
Ein-/Aus-Taste (01)
• Mit dieser Taste kann der Ofen ein- oder ausgeschaltet werden.
Zurück-Taste (02)
• Wenn Sie kurz auf diese Taste drücken, gelangen Sie zu den
vorherigen Einstellungen zurück. Wenn Sie lang auf diese Taste
drücken, gelangen Sie zu den Haupteinstellungen zurück.
Touchpad (03)
• Wischen Sie mit einem Finger nach links und rechts oder nach
oben und unten über das Touchpad, um durch die Einstellungen
zu scrollen. Tippen Sie auf das Touchpad, um eine Einstellung zu
wählen.
Tippen Sie auf den Touchscreen, um aus dem Stand-by-Modus
(aktuelle Uhrzeit im Display) die Benutzereinstellungen (Ofenmodi) zu
aktivieren. Wenn der Ofen 10 Minuten nicht verwendet wird, schaltet er
sich automatisch aus.
Kindersicherung (04)
Halten Sie die „Kindersicherungs“-Taste (04) mindestens 3 Sekunden
eingedrückt, um die Kindersicherung zu aktivieren.
Das Display zeigt: „Kindersicherung eingeschaltet“.
• Halten Sie die „Kindersicherungs“-Taste (04) erneut für mindestens
3 Sekunden eingedrückt, um die Kindersicherung auszuschalten.
• Wenn die Kindersicherung aktiviert wird, nachdem Sie einen der
„Timer“-Modi aktiviert haben (siehe: „Timer“), funktioniert der Ofen
normal, aber die Einstellungen können nicht angepasst werden.
• Sie können den Garprozess nur beenden, indem Sie die „Ein-/Aus“-
Taste drücken.
01
02
03
05
04

DE 9
IHR OFEN
Die Kindersicherung bleibt aktiviert, auch nachdem Sie den Ofen
ausgeschaltet haben. Der Ofen kann erst dann wieder verwendet
werden, wenn Sie die Kindersicherung deaktivieren.
„Start-/Stopp“-Taste (05)
• Verwenden Sie diese Taste, um ein gewähltes Programm zu starten
oder zu beenden. Gleichzeitig wird diese Taste verwendet, um
bestimmte Einstellungen zu bestätigen.
Anmerkung: Berühren Sie die Tasten mit einem großen Teil Ihrer
Fingerkuppe, um eine gute Tastenreaktion zu erzielen. Sie hören bei
jedem Tastendruck ein kurzes akustisches Signal.

DE 10
Erste Verwendung
• Reinigen Sie den Ofenraum und das Zubehör mit warmen
Wasser und einem Spülmittel. Verwenden Sie keine aggressiven
Reinigungsmittel, Scheuerschwämme oder Ähnliches.
• Bei der ersten Verwendung des Ofens werden Sie einen fremden
Geruch bemerken – das ist normal. Stellen Sie daher sicher, dass
bei der ersten Verwendung für gute Belüftung gesorgt ist.
Wenn der Ofen (das erste Mal) an das Stromnetz angeschlossen wird,
müssen Sie die „Uhrzeit“ und die „Sprache“ einstellen.
Aktuelle Uhrzeit einstellen
1. Wischen Sie mit einem Finger nach oben oder unten über das
Touchpad, um durch die Uhrzeit zu scrollen.
2. Tippen Sie auf das Touchpad, um die korrekte Uhrzeit zu wählen.
3. Drücken Sie auf die „Start-/Stopp“-Taste (05), um zu bestätigen.
Die gewählte Einstellung wird in Rot angezeigt.
Der Ofen funktioniert auch ohne die korrekte Zeiteinstellung. Nur die
„Timer“-Modi funktionieren dann nicht. Der Ofen wechselt dann nach
ein paar Minuten in den Stand-by-Modus.
Uhrzeit ändern
• Die Uhrzeit kann im „Einstellungen“-Modus angepasst werden
(siehe Kapitel „Allgemeine Einstellungen“). Die Uhrzeit kann nur
angepasst werden, wenn kein „Timer“-Modus aktiv ist.
ERSTE VERWENDUNG

DE 11

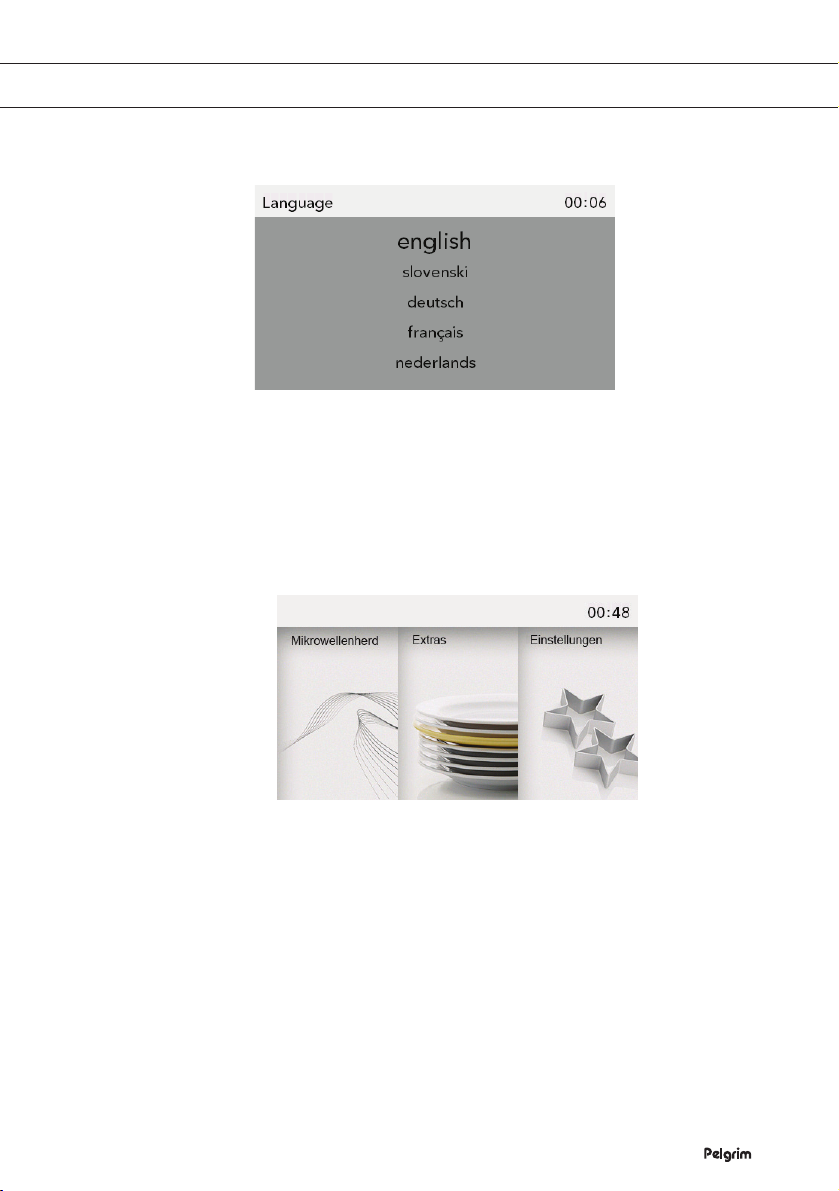

Sprache einstellen
Stellen Sie die gewünschte Sprache ein, mit der die Texte im Display
angezeigt werden sollen.
Standardmäßig ist hierfür „Englisch“ eingestellt.
1. Wischen Sie mit einem Finger nach links und rechts über
das Touchpad, um durch die Einstellungen zu scrollen.
Tippen Sie auf „Einstellungen“, um dieses auszuwählen.
2. Tippen Sie auf „Sprache“ (Language).
3. Wischen Sie mit einem Finger nach oben oder unten über das
Touchpad, um durch die verschiedenen Sprachen zu scrollen.
4. Tippen Sie auf das Touchpad, um die gewünschte Sprache zu
wählen.
Die Buchstaben der gewählten Sprache werden größer angezeigt.
5. Indem Sie auf die „Zurück“-Taste (03) drücken, gelangen Sie zu den
Haupteinstellungen zurück.
ERSTE VERWENDUNG

DE 12
VERWENDUNG

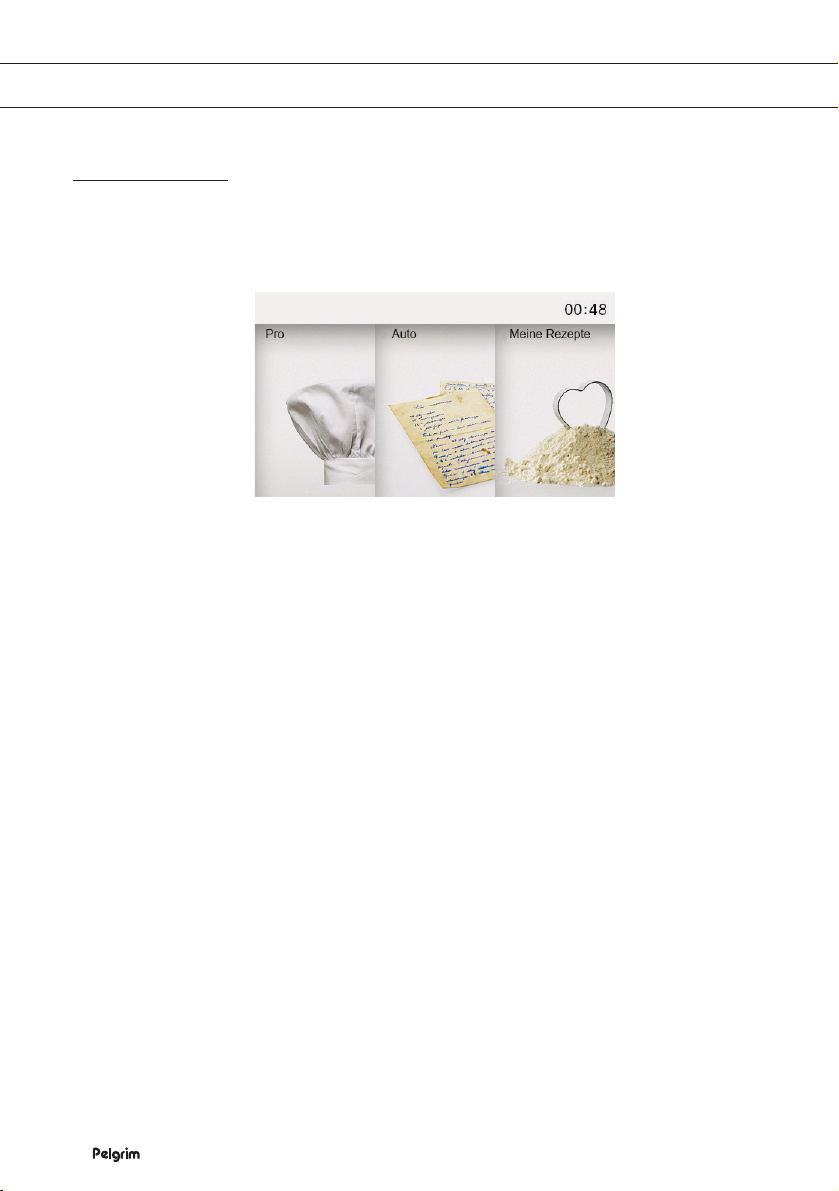

Den Ofen verwenden
Der Ofen verfügt über vier verschiedene Ofenmodi, einem „Extras“-
Modus und dem Modus „Einstellungen“.
Wischen Sie mit einem Finger nach links und rechts über das
Touchpad, um durch die verschiedene Modi zu scrollen.
Pro-Modus
• Verwenden Sie den Pro-Modus für die Zubereitung eines beliebigen
Gerichts.
• Es können 10 verschiedene Ofenmodi und drei Mikrowellenmodi
ausgewählt werden.
• Für jeden Ofenmodus kann eine Einstellung für die Temperatur und
für die Garzeit vorgenommen werden (sowie die Leistung für den
Mikrowellenmodus).
• Gleichzeitig können „Extra“-Modi, wie das Einschalten der
Backofenbeleuchtung, Vorheizen, „Mehrphasenkochen“ und der
„Timer“ ausgewählt werden. Tippen Sie dazu auf die oberste Leiste
des Touchpads (neben der Zeitanzeige).
Auto-Modus
• Dieser Modus enthält verschiedene vorabprogrammierte Rezepte,
die in 12 Kategorien unterteilt sind.
• Wenn Sie eine dieser Speisen auswählen, werden automatisch
das Gewicht, die Temperatur und die Garzeit eingestellt. Diese
automatischen Einstellungen können angepasst werden (siehe
Kapitel Auto-Modus).
Meine Rezepte-Modus
• In dem „Meine Rezepte“-Modus können zuvor gespeicherte
Rezepte aufgerufen und verwendet werden.

DE 13
VERWENDUNG
Mikrowellen-modus
• In diesem Modus können 3 Programme für den Mikrowellenherd
ausgewählt werden:
▷Mikrowellenherd
▷Mikrowellenherd + Umluft
▷Mikrowellenherd + Grill mit Umluft
• Dieser Modus ist zum Garen, Braten und Auftauen von Speisen
geeignet.
Extras-Modus
• In diesem Modus können 5 Programme ausgewählt werden:
▷Reinigung
▷Aufwärmen
▷Auftauen
▷Schnelles Vorheizen
▷Teller wärmen
Einstellungen-Modus
• Im „Einstellungen“-Modus können die folgenden Ofeneinstellungen
angepasst werden:
▷Sprache
▷Uhrzeit
▷Display
▷Akustisches Signal
▷Übriges

DE 14
VERWENDUNG
Pro-Modus
Wählen Sie einen Ofenmodus, der zu der Speise passt, die
Sie zubereiten möchten. Konsultieren Sie dazu die Tabelle
„Ofeneinstellungen“.
1. Schalten Sie den Ofen mit der „Ein-/Aus“-Taste (01) ein.
2. Stellen Sie die Speise in den Ofen.
3. Tippen Sie auf das Touchpad, um den Pro-Modus zu wählen.
Der Name des Modus wird oben im Display angezeigt.
4. Wischen Sie mit einem Finger nach oben und unten über das
Touchpad, um den gewünschten Ofenmodus (System) zu wählen.
Die gewählte Einstellung wird in Rot angezeigt.
5. Wischen Sie mit einem Finger über das Touchpad, um die
gewünschte Temperatur zu wählen.
Die gewählte Einstellung wird in Rot angezeigt.
6. Tippen Sie auf das „Sanduhr“-Symbol auf dem Touchpad und
stellen Sie die Garzeit ein (Dauer).
Die gewählte Einstellung wird in Rot angezeigt.
7. Wählen Sie eventuell zusätzliche Einstellungen (siehe: „Extra-
Einstellungen“).
8. Starten Sie den Ofen mit der „Start-/Stopp“-Taste (05).
Die Ofentemperatur und die Garzeit werden im Display angezeigt.

DE 15
VERWENDUNG
Extra-Einstellungen:
Tippen Sie auf die oberste Leiste (neben der Zeitanzeige) des
Touchpads, um die gewünschte Einstellung auszuwählen.
Die folgenden Einstellungen können ausgewählt werden:
• Backofenbeleuchtung
Tippen Sie auf das „Lampe“-Symbol auf dem Touchpad,
um die Backofenbeleuchtung ein- oder auszuschalten. Die
Backofenbeleuchtung geht auch automatisch an, wenn Sie die
Ofentür öffnen oder ein Ofenprogramm einschalten. Nachdem der
Back-/Bratvorgang abgeschlossen ist, bleibt die Beleuchtung noch
ungefähr eine Minute an.
• Vorheizen
Wählen Sie „Vorheizen“ aus, wenn der Ofen schnell auf die
gewünschte Temperatur geheizt werden soll. Das Display zeigt:
„Das Vorheizen beginnt.“
Das Symbol erscheint im Display.
• Mehrphasenkochen; (siehe Kapitel „Mehrphasenkochen“).
• Endzeit einstellen; nur auswählen, wenn eine Garzeit gewählt
wurde (siehe Kapitel „Der Timer“).
• Alarm
Der Alarm kann unabhängig von einem Ofenmodus verwendet werden.
▷Die längst mögliche Weckerzeit beträgt 10 Stunden.
▷Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signal.
Drücken Sie auf eine beliebige Taste, um das Signal
auszuschalten. Das Signal stoppt automatisch nach ungefähr
einer Minute.

DE 16
VERWENDUNG
Ofeneinstellungen
Für die Auswahl der korrekten Funktion nehmen Sie bitte die
nachfolgende Tabelle zur Hand. Lesen Sie auch die Anweisungen auf
der Verpackung, bevor Sie mit dem Garen der Speise beginnen.
• Verwenden Sie nur Auflaufformen aus Glas, die für eine
Temperatur von 240 °C geeignet sind.
Funktion Beschreibung
Ober- + Unterhitze
• Hierbei wird die Speise durch die Heizelemente
oben und unten im Garraum erhitzt.
• Diese Funktion eignet sich für normales Backen
und Braten.
• Gebäck oder Fleisch kann nur auf einer Ebene
(in einer Führung) zubereitet werden.
• Setzen Sie das Backblech oder den Ofenrost in
die Einschubebene 2.
• Empfohlene Temperatur: 200 °C
• Es wird empfohlen, den Ofen vorzuheizen.
Oberhitze
• Hierbei wird Speise durch das obere Heizelement
erhitzt.
• Diese Funktion eignet sich zum Bräunen der
oberen Schicht einer Speise.
• Setzen Sie das Backblech oder den Ofenrost in
die Einschubebene 2.
• Empfohlene Temperatur: 150 °C
Unterhitze
• Hierbei wird die Speise durch das untere
Heizelement erhitzt. Schalten Sie diese Einstellung
kurz vor Ende der Back-/Bratzeit ein.
• Diese Funktion eignet sich für Speisen, die eine
Bodenkruste oder Bräunung bekommen sollen.
• Setzen Sie das Backblech oder den Ofenrost in
die Einschubebene 2.
• Schalten Sie diese Funktion genau vor dem Ende
der Back-/Bratzeit ein.
• Empfohlene Temperatur: 160 °C

DE 17
VERWENDUNG
Funktion Beschreibung
Grill
• Hierbei wird die Speise durch das Grillelement
erhitzt.
• Diese Funktion eignet sich zum Gratinieren von
Sandwiches, Rösten von Brot und Braten von
Würstchen.
• Setzen Sie den Ofenrost in die Einschubebene
4 oder 5 und das Backblech in die
Einschubebene 2.
• Die zulässige Höchsttemperatur beträgt 240 °C.
• Kontrollieren Sie in regelmäßigen Abständen den
Garprozess. Bei hohen Temperaturen kann das
Fleisch schnell anbrennen.
• Heizen Sie 5 Minuten vor.
Großer Grill
• Hier wird die Speise durch das Grillelement in
Kombination mit dem obersten Heizelement
erhitzt.
• Diese Funktion eignet sich für Speisen und
Aufläufe, die eine Bräunung bekommen sollen.
• Setzen Sie den Ofenrost in die Einschubebene
4 oder 5 und das Backblech in die
Einschubebene 2.
• Die zulässige Höchsttemperatur beträgt 240 °C.
• Kontrollieren Sie in regelmäßigen Abständen den
Garprozess. Bei hohen Temperaturen kann das
Fleisch schnell anbrennen.
• Heizen Sie 5 Minuten vor.
Großer Grill + Lüfter
• Hier wird die Speise durch das Grillelement in
Kombination mit dem obersten Heizelement und
Verbreitung der Hitze durch den Lüfter erhitzt.
• Diese Funktion eignet sich zum Grillen von Fisch,
Fleisch und Gemüse.
• Setzen Sie den Ofenrost in die Einschubebene
4 oder 5 und das Backblech in die
Einschubebene 2.
• Empfohlene Temperatur: 170 °C
• Kontrollieren Sie in regelmäßigen Abständen den
Garprozess. Bei hohen Temperaturen kann das
Fleisch schnell anbrennen.
• Heizen Sie 5 Minuten vor.

DE 18
VERWENDUNG
Funktion Beschreibung
Umluft + Unterhitze
• Hierbei wird die Speise sowohl durch Umluft als
auch durch Unterhitze gegart.
• Diese Funktion eignet sich, wenn ein knuspriges
und braunes Ergebnis gewünscht wird wie z. B.
beim Backen von Pizza, „feuchtem“ Gebäck,
Obsttorten sowie Blätter- und Mürbeteig.
• Setzen Sie das Backblech oder den Ofenrost
in die Einschubebene 2.
• Empfohlene Temperatur: 200 °C
• Es wird empfohlen, den Ofen vorzuheizen.
2
Umluft
• Hierbei wird die Speise mithilfe von Umluft erhitzt,
die aus der Rückseite des Ofens zugeführt wird.
• Diese Funktion verteilt die Hitze gleichmäßig und
ist daher ideal zum Backen.
• Setzen Sie das Backblech in die
Einschubebene 2.
• Empfohlene Temperatur: 180 °C.
• Es wird empfohlen, den Ofen vorzuheizen.
2
Spar-Umluft
• Hierbei wird die Speise mithilfe von Umluft erhitzt.
Diese Spar-Umluft-Funktion verbraucht weniger
Energie, aber liefert dasselbe Resultat wie der
Umluftmodus. Lediglich der Garprozess dauert
hier etwas länger.
• Diese Funktion eignet sich für das Garen von
Fleisch oder der Zubereitung von Gebäck.
• Setzen Sie das Backblech in die Einschubebene 2.
• Empfohlene Temperatur: 180 °C.
• Durch die Nutzung der Restwärme weist dieser
Modus einen niedrigen Energieverbrauch auf
(gemäß Energieklasse EN 60350-1). Bei dieser
Funktion wird nicht die tatsächliche Temperatur
im Ofen angezeigt.
2

DE 19
VERWENDUNG
Funktion Beschreibung
Unterhitze + Lüfter
• Die Speise wird durch das untere Heizelement in
Kombination mit dem Lüfter erhitzt.
• Die Hitze zirkuliert um die Speise.
Diese Einstellung eignet sich zum Backen von
Hefeteiggebäck sowie zum Konservieren von Obst
und Gemüse.
• Setzen Sie das Backblech in die
Einschubebene 2.
• Empfohlene Temperatur: 180 °C.
2
A
Automatisches Braten
• Bei dieser Funktion arbeitet das oberste
Heizelement in Kombination mit dem Grillelement
sowie dem runden Heizelement an der Rückseite
des Ofenraums.
• Diese eignet sich für das Braten aller Arten von
Fleisch.
• Setzen Sie das Backblech in die
Einschubebene 2.
• Empfohlene Temperatur: 180 °C.
2
Auto-Modus
Mit dem Auto-Modus können Sie backen und braten, indem Sie aus
einer Liste vorabprogrammierter Gerichte eine Speise auswählen. Die
Speisen sind in Speisearten (Fleisch, Fisch etc.) unterteilt. Wählen Sie
zuerst die Speiseart und dann aus der verfügbaren Liste das Gericht
selbst.
1. Schalten Sie den Ofen mit der „Ein-/Aus“-Taste (01) ein.
2. Stellen Sie die Speise in den Ofen.
3. Tippen Sie auf das Touchpad, um den Auto-Modus zu wählen.

DE 20
4. Wischen Sie mit einem Finger über das Touchpad, um die
Speiseart zu wählen und tippen Sie darauf, um sie auszuwählen.
5. Wischen Sie mit einem Finger über das Touchpad, um die
gewünschte Speise zu wählen und tippen Sie darauf, um sie
auszuwählen.
6. Die Standardwerte werden im Display in Rot angezeigt:
• Die Menge;
• Der Bräunungsgrad (die Intensität);
• Die Garzeit (Zeit), die Endzeit wird in Grau angezeigt.
Die Standardwerte können gegebenenfalls angepasst werden. Wischen
Sie mit einem Finger über das Touchpad, um den gewünschten Wert
anzupassen.
Extra-Einstellungen:
Tippen Sie auf die oberste Leiste (neben der Zeitanzeige) des
Touchpads, um die Extra-Einstellungen aufzurufen.
Die zu wählenden Extra-Einstellungen sind von der gewählten Speise
abhängig.
VERWENDUNG
