Pelgrim MSK630RVS User manual

Handleiding
Afzuigkappen
Notice d’utilisation
Hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
Cooker hood
MSK630RVS
MSK930RVS

NL 4
NL Handleiding NL 3 - NL 12
FR Notice d’utilisation FR 3 - FR 12
DE Anleitung DE 3 - DE 12
EN Manual EN 3 - EN 12
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Afvoersystemen 4
Gebruik
Bediening 5
Onderhoud
Reinigen 6
Vetfilters verwijderen 7
Het koolstoffilter vervangen 7
Verlichting 7
Installatie
Algemeen 8
Elektrische aansluiting 9
Montage van de schouwkap 10
Bijlage
Verpakking en toestel afvoeren 11

NL 4

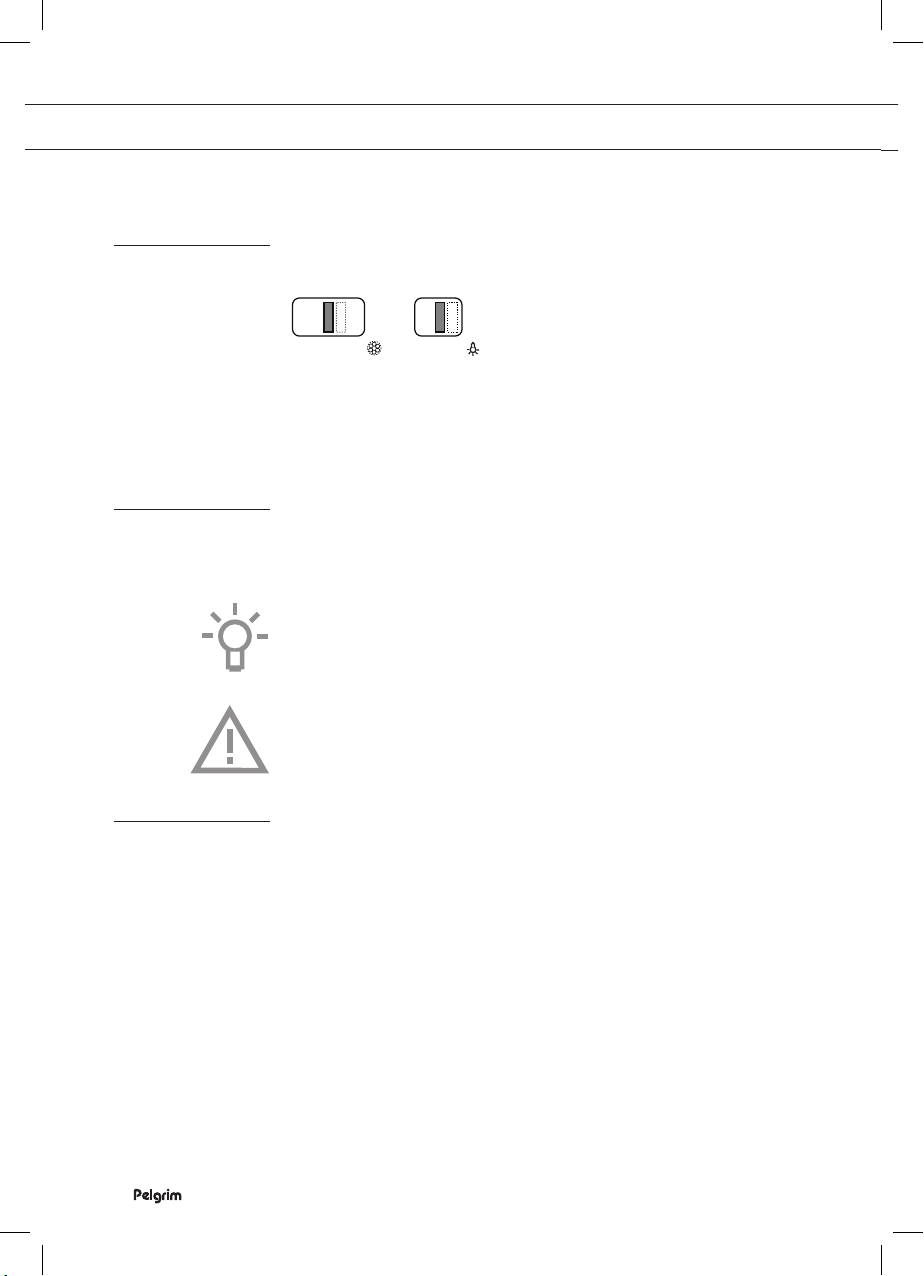

Beschrijving
A. Openen/sluiten elektrische klep
B. In- uitschakelen verlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!
Afvoersystemen
Deze motorloze afzuigkap dient op een CMV aansluiting
aangesloten te worden.
UW SCHOUWKAP
01 01
AB

NL 5

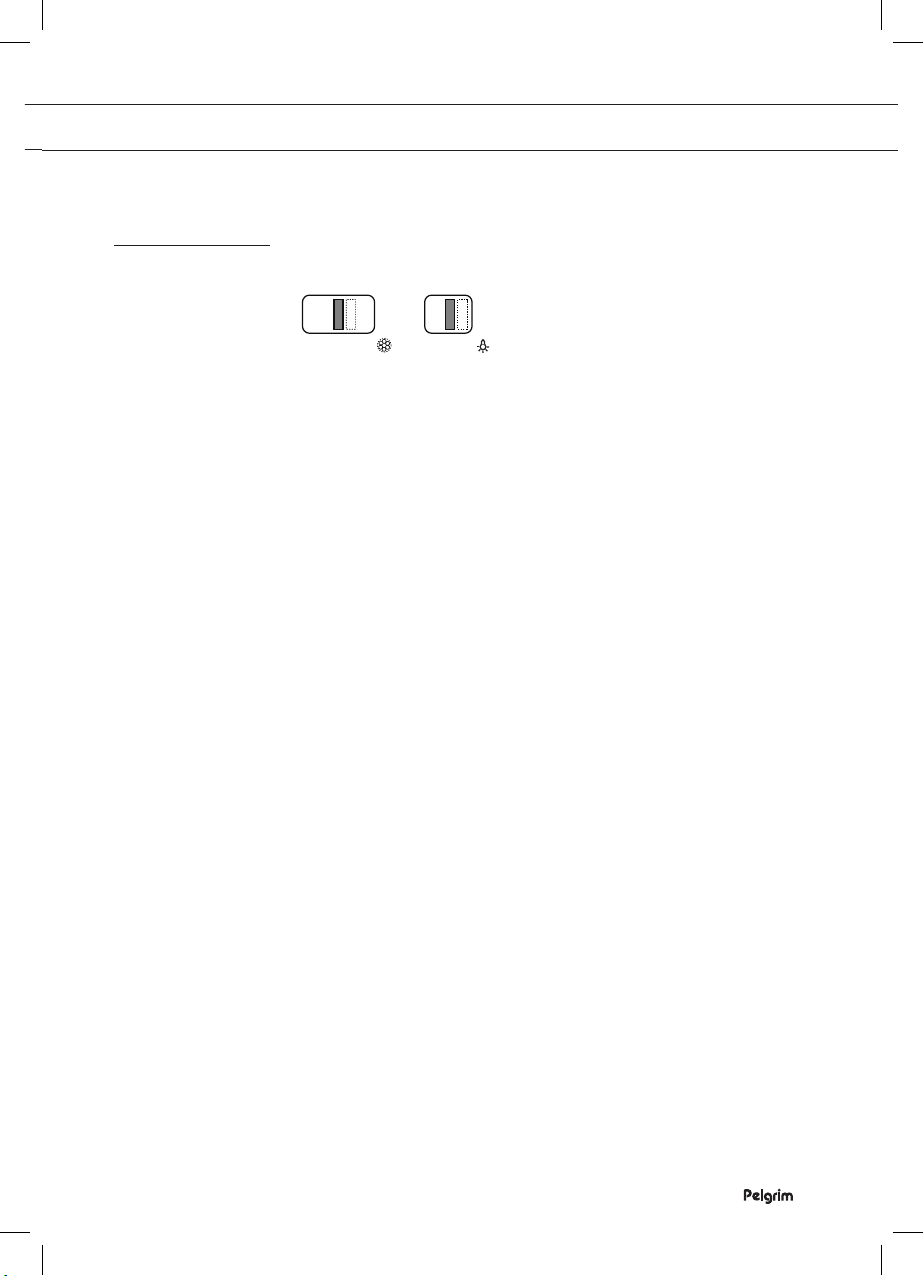

Bediening
Elektrische klep
Schuif de snelheidsregelaar (A) op stand 1.
De elektrisch klep wordt geopend.
Schuif de snelheidsregelaar op stand 0.
De elektrisch klep wordt geosloten.
Verlichting in- en uitschakelen
Schuif de snelheidsregelaar (B) op stand 1.
De verlichting gaat branden.
Schuif de snelheidsregelaar (B) op stand 0.
De verlichting gaat uit.
GEBRUIK
01 01
AB

NL 6
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 7
Vetfilters

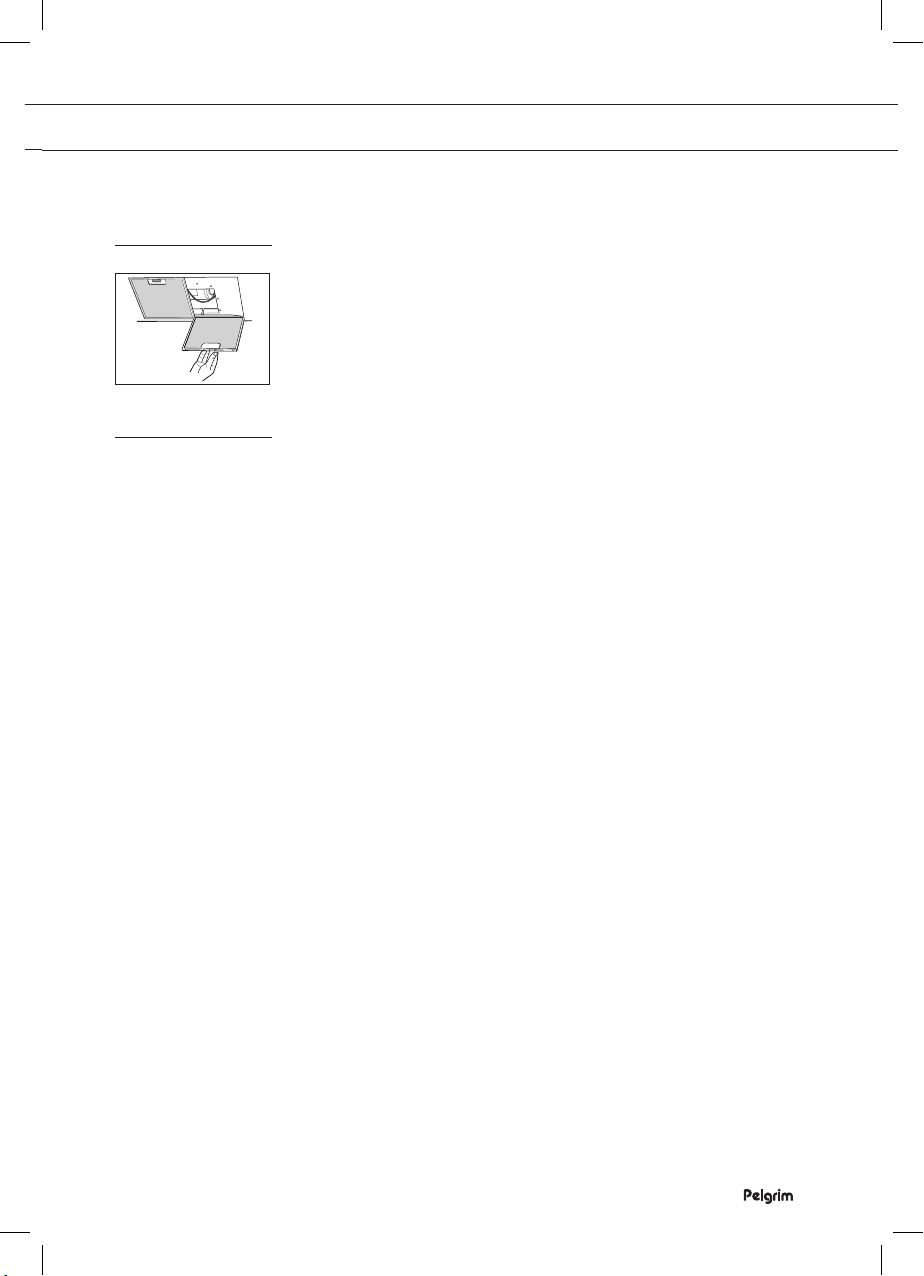

Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en
kantel het naar voren omlaag.
Verlichting
• De verlichting van de afzuigkap maakt gebruik van LED-technologie.
• Dankzij LED lampen bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer langer dan gewone lampen en een
energiebesparing tot 90%.
• Neem voor het vervangen van LED verlichting contact op met
de technische dienst.
ONDERHOUD

NL 8
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 mm.
Het beste is de afvoerpijp met de grootst mogelijke diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 9
INSTALLATIE
Aansluiting

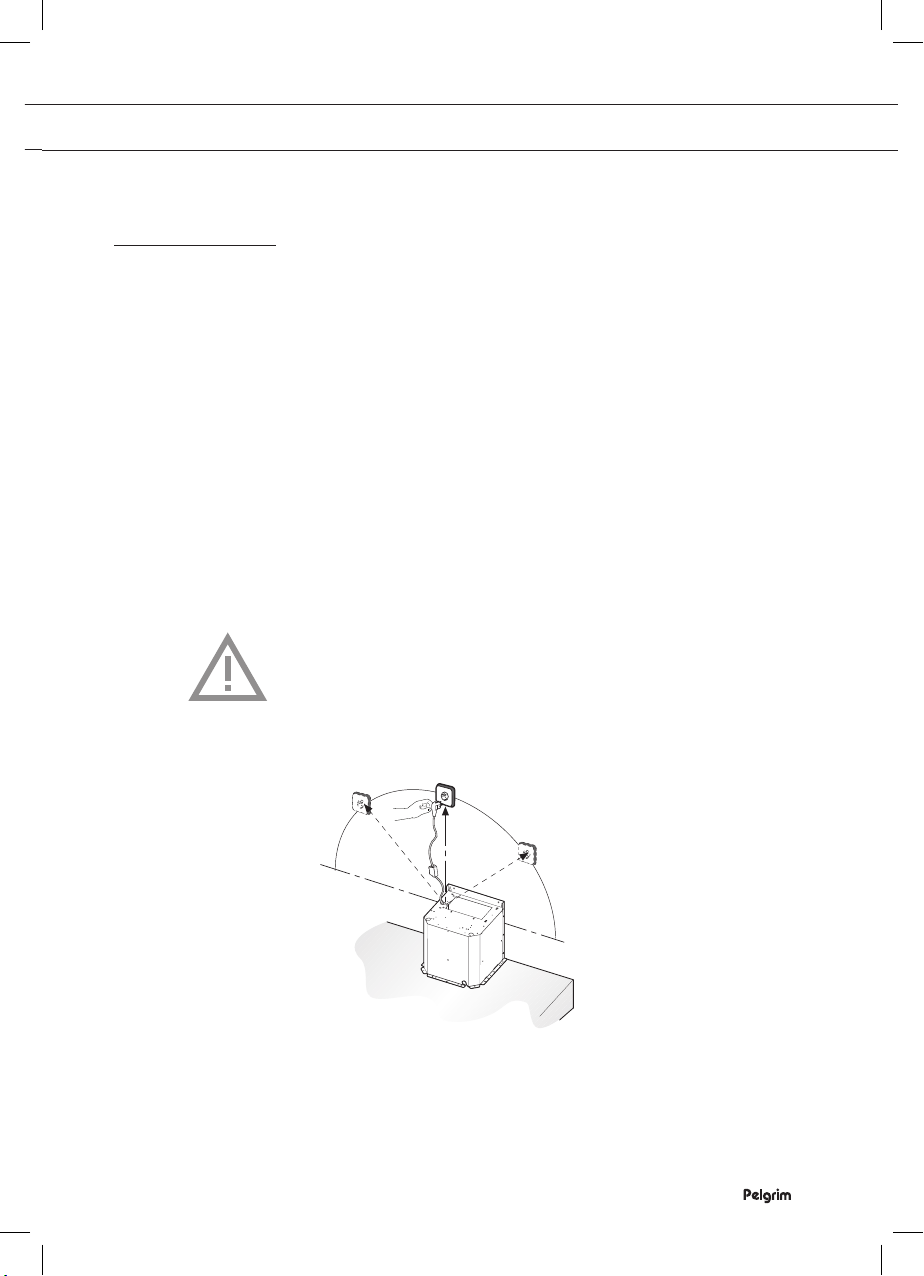

Elektrische aansluiting
Dit is een (isolatie) klasse I toestel. Het snoer moet op een geaard
stopcontact aangesloten worden!
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = fase
BLAUW = nul
GEEL/GROEN = aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
Wanneer het aansluitsnoer beschadigd is moet het vervangen worden
door de serviceafdeling van de fabrikant of gelijkwaardig gekwalificeerde
personen om gevaarlijke situaties te voorkomen.
max 150 cm

NL 10
INSTALLATIE

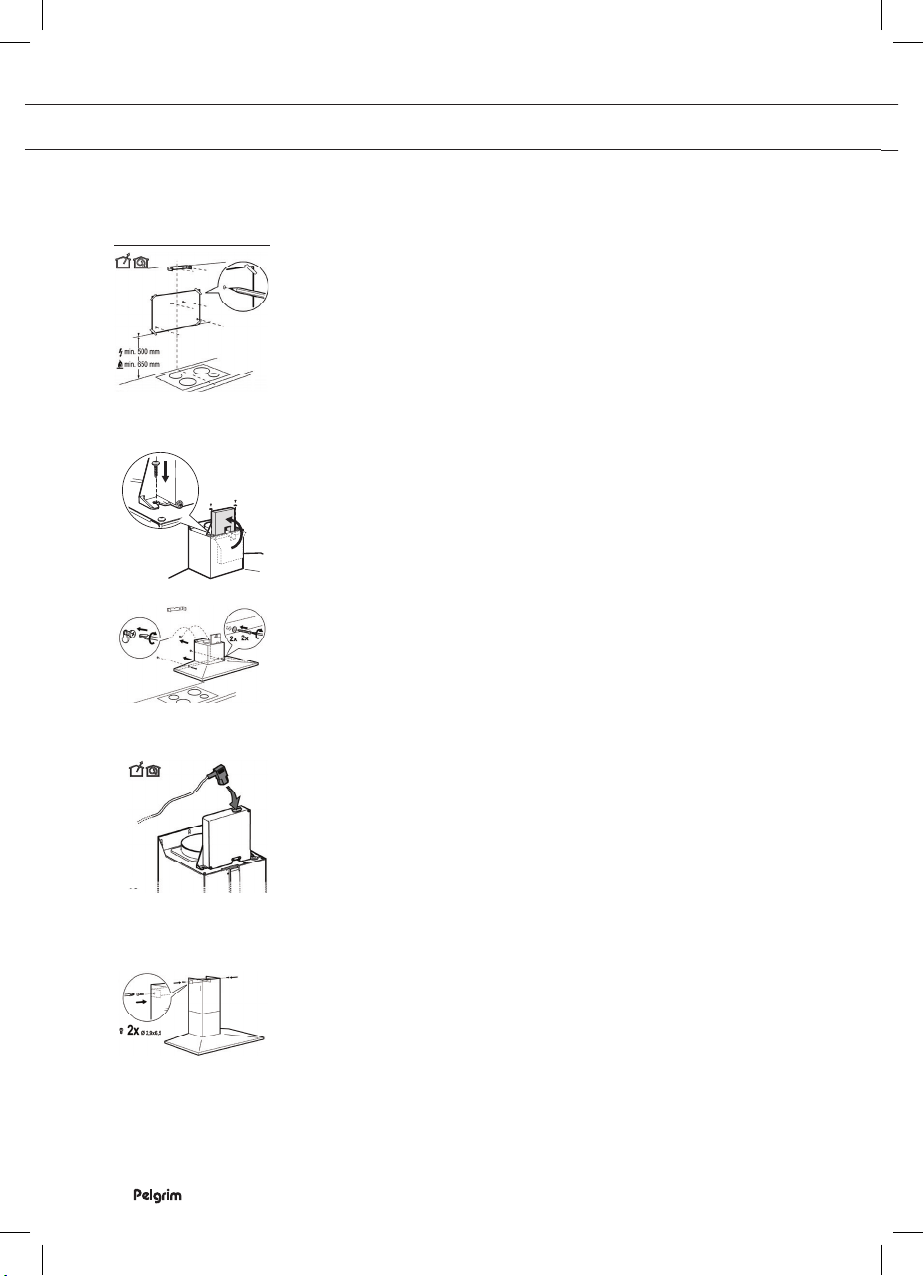

Montage
• Teken de boorgaten af.
• Plaats de aansluitflens en zet de elektrische unit rechtop.
• Schroef vervolgens de afzuigkap op de muur met de pluggen en
schroeven.
• Plaats de bevestigingsbeugel van de bovenste koker op de muur
tegen het plafond.
• Sluit de afvoerpijp aan. klik vervolgens de stekker in de elektrische
unit.
• Steek de stekker in de wandcontactdoos. Zorg dat er geen
spanning op de wandcontactdoos staat!
• Plaats de bovenste koker in de onderste koker.
• Laat de kokers verzinken in de afzuigkap.
• Klap de bovenste koker om de wandbeugel en schroef deze vast
aan de bevestigingsbeugel met de schroeven.

NL 11
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 12

FR 3
SOMMAIRE
Votre hotte cheminée
Description 4
Introduction 4
Systèmes d’évacuation 4
Utilisation
Commandes 5
Entretien
Nettoyage 6
Filtres à graisse 7
Filtre à charbon 7
Changement d’ampoules 7
Installation
Généralités 8
Raccordement électrique 9

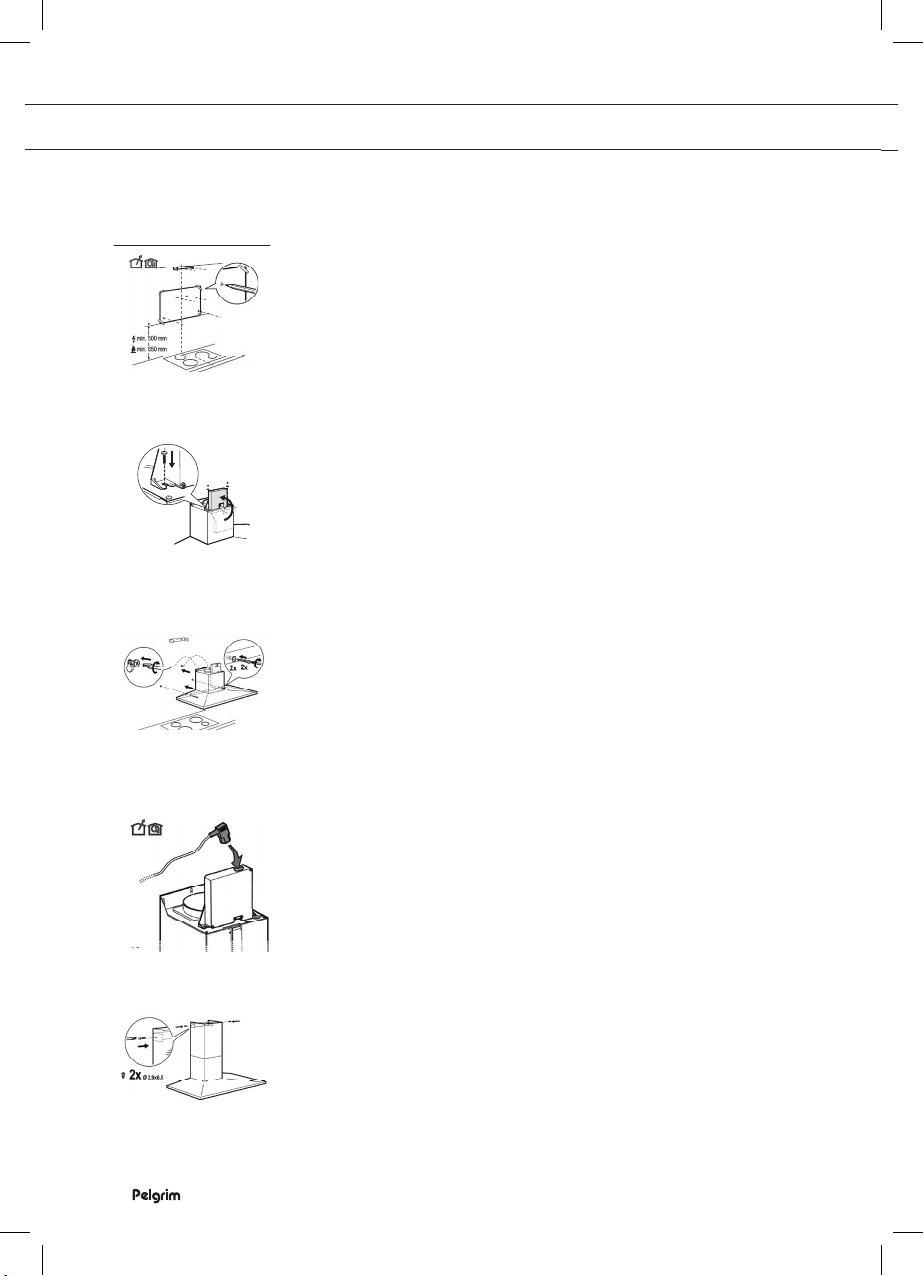

Montage 10
Annexe
Mise au rebut 11

FR 4
Description
A. Ouvrir/fermer la soupape électrique
B. Allumer/éteindre l’éclairage
Introduction
Ce mode d'emploi offre une vue d'ensemble rapide de toutes les
fonctions de l'appareil. Il contient des informations relatives aux
consignes de sécurité et à l'entretien de l'appareil.
Conservez ce mode d'emploi et le guide d'installation.
Ils peuvent être utiles aux futurs utilisateurs de l'appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant d’utiliser l’appareil !
Systèmes d’évacuation
Cette hotte aspirante sans moteur doit être raccordée à une VMC.
VOTRE HOTTE CHEMINÉE
01 01
AB

FR 5
Commandes
Clapet électrique
Placer le sélecteur de réglage (A) en position 1.
Le clapet électrique est ouvert.
Placer le sélecteur de réglage en position 0.
Le clapet électrique est fermé.
Allumer et éteindre l’éclairage
Placer le sélecteur de réglage (B) en position 1.
L’éclairage s’allume.
Placer le sélecteur de réglage (B) en position 0.
L’éclairage s’éteint.
UTILISATION
01 01
AB

FR 6
Nettoyage
Attention ! Avant toute intervention d'entretien, isolez la hotte de
l'alimentation électrique en débranchant l'appareil ou en coupant
le courant au compteur. La hotte doit être nettoyée régulièrement
(au moins aussi souvent que les filtres à graisse), à l'intérieur comme
à l'extérieur. Ne pas utiliser de produit abrasif.
Ne pas utiliser d’alcool !
Attention ! Le non respect des recommandations de base pour le
nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres
peut être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
Le constructeur décline toute responsabilité en cas de détérioration du
moteur ou d’incendie lié à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Hotte aspirante
Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de
nettoyage agressifs comme la soude. Frottez la peinture de votre hotte
à la cire pour qu'elle conserve son brillant.
Hottes à cheminée en acier inoxydable
Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier
inoxydable avec un produit d'entretien adapté à ce matériau.
Filtres à graisse métalliques
Ils doivent être nettoyés une fois par mois (ou lorsque le système
d’indication de saturation des filtres – éventuellement présent sur
votre modèle – l'indique) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faible température et cycle rapide. Les
ouvertures doivent être orientées vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les filtres en aluminium ternissent
légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et
n'affecte pas leur performance.
ENTRETIEN

FR 7
Filtres à graisse
Dépose des filtres à graisse
Coupez le courant électrique ! Débranchez la fiche de la prise de
courant ou coupez le courant à l'aide du disjoncteur du compteur
électrique. Tirez le filtre à graisse vers vous et inclinez-le vers l'avant et
vers le bas.
Éclairage
• La hotte est dotée d’un système d’éclairage basé sur la technologie
LED.
• Les LEDS garantissent un éclairage optimal, une durée jusqu’à 10
fois supérieures aux ampoules traditionnelles et permettent une
épargne de 90% en énergie électrique.
• Pour le remplacement, s’adresser au service d’assistance
technique.
ENTRETIEN

FR 8
INSTALLATION
Généralités
Cet appareil doit être raccordé au secteur par un installateur agréé,
connaissant et appliquant les consignes de sécurité. L'appareil est
conforme aux directives européennes.
Information importante :
• La distance entre le point le plus bas de la hotte aspirante et la
table de cuisson à gaz doit être de 65 cm au minimum. Dans le
cas d'une table électrique, céramique ou à induction, la distance
minimale est de 50 cm.
• Si la hotte aspirante est raccordée à un conduit d'évacuation
existant, aucun autre appareil ne doit y être raccordé (chauffe-eau
ou poêle).
• Prenez en compte les réglementations en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
• Vérifiez avant de percer que vous ne risquez pas d'endommager un
tuyau d'installation.
• Le diamètre du tuyau de raccordement de la hotte est de
120 mm. Il est conseillé d'utiliser un tuyau d''évacuation d'aussi
grand diamètre que possible.
• Le matériel d'installation livré avec la hotte d'aspiration convient
pour les murs en béton armé et en briques. Certains types de murs
nécessitent des chevilles et des vis spéciales.

FR 9
INSTALLATION
Raccordement
Connexion électrique
L’appareil est construit en classe I. Le câble doit être raccordé à
une prise avec terre !
Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N
JAUNE/VERT = terre
Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.
Attention !
Si vous réalisez un raccordement fixe, veillez à ce qu’un commutateur
bipolaire avec un passage d’air d’au moins 3 mm soit installé sur la ligne
d’alimentation.
max 150 cm

FR 10
INSTALLATION
Montage
• Tracer les trous de perçage.
• Placer la bride de raccordement puis redresser l’unité électrique.
• Visser ensuite la hotte sur le mur à l’aide des vis et des chevilles.
• Installer au plafond le collier de fixation de la gaine du haut.
• Raccorder le conduit d’évacuation. Enficher ensuite la prise dans
l’unité électrique.
• Insérez la fiche dans la prise murale. Vérifier que la prise murale est
hors tension !
• Placez la gaine supérieure dans la gaine inférieure.
• Abaisser les gaines dans la hotte.
• Rabattre la gaine du haut dans le collier mural et la visser au collier
de fixation à l’aide des vis.
