Pentair WCFIX 260V/3 User manual

DE Original-Betriebsanleitung
EN Instruction Manual
NL Gebruikshandleiding
IT Istruzioni per l‘uso
B 41082 - 3.2 - 1401 www.jung-pumpen.de
JUNG PUMPEN WCFIX 260V /3

2
DEUTSCH
Sie haben ein Produkt von JUNG PUM-
PEN gekauft und damit Qualität und
Leistung erworben. Sichern Sie sich
diese Leistung durch vorschriftsmäßige
Installation, damit unser Produkt seine
Aufgabe zu Ihrer vollen Zufriedenheit
erfüllen kann. Denken Sie daran, dass
Schäden infolge unsachgemäßer Be-
handlung die Gewährleistung beein-
trächtigen.
Beachten Sie deshalb die Hinweise
der Betriebsanleitung!
Wie jedes andere Elektrogerät kann
auch dieses Produkt durch fehlende
Netzspannung oder einen technischen
Defekt ausfallen. Wenn Ihnen dadurch
ein Schaden entstehen kann, muss eine
netzunabhängige Alarmanlage einge-
baut werden. Entsprechend der Anwen-
dung müssen Sie nach Ihrem Ermessen
eventuell auch ein Notstromaggregat
oder eine zweite Anlage einplanen.
SICHERHEITS
HINWEISE
Diese Betriebsanleitung enthält grund-
legende Informationen, die bei Installa-
tion, Betrieb und Wartung zu beachten
sind. Es ist wichtig, dass diese Be-
triebsanleitung unbedingt vor Monta-
ge und Inbetriebnahme vom Monteur
sowie dem zuständigen Fachpersonal/
Betreiber gelesen wird. Die Anleitung
muss ständig am Einsatzort der Pumpe
beziehungsweise der Anlage verfügbar
sein.
Die Nichtbeachtung der Sicherheitshin-
weise kann zum Verlust jeglicher Scha-
denersatzansprüche führen.
Kennzeichnung von Hinweisen
In dieser Betriebsanleitung sind Sicher-
heitshinweise mit Symbolen besonders
gekennzeichnet. Nichtbeachtung kann
gefährlich werden.
Allgemeine Gefahr für Perso-
nen
Warnung vor elektrischer
Spannung
ACHTUNG! Gefahr für Maschine
und Funktion
Personalqualifikation
Das Personal für Bedienung, Wartung,
Inspektion und Montage muss die ent-
sprechende Qualifikation für diese Ar-
beiten aufweisen und sich durch einge-
hendes Studium der Betriebsanleitung
ausreichend informiert haben. Verant-
wortungsbereich, Zuständigkeit und die
Überwachung des Personals müssen
durch den Betreiber genau geregelt
sein. Liegen bei dem Personal nicht die
notwendigen Kenntnisse vor, so ist die-
ses zu schulen und zu unterweisen.
Sicherheitsbewusstes Arbeiten
Die in dieser Betriebsanleitung aufge-
führten Sicherheitshinweise, die beste-
henden nationalen Vorschriften zur Un-
fallverhütung sowie eventuelle interne
Arbeits-, Betriebs- und Sicherheitsvor-
schriften sind zu beachten.
Sicherheitshinweise für den Betrei-
ber/Bediener
Gesetzliche Bestimmungen, lokale Vor-
schriften und Sicherheitsbestimmun-
gen müssen eingehalten werden.
Gefährdungen durch elektrische Ener-
gie sind auszuschließen.
Leckagen gefährlicher Fördergüter
(z.B. explosiv, giftig, heiß) müssen so
abgeführt werden, dass keine Gefähr-
dung für Personen und die Umwelt ent-
steht. Gesetzliche Bestimmungen sind
einzuhalten.
Sicherheitshinweise für Montage-,
Inspektions- und Wartungsarbeiten
Grundsätzlich sind Arbeiten an der Ma-
schine nur im Stillstand durchzuführen.
Pumpen oder -aggregate, die gesund-
heitsgefährdende Medien fördern, müs-
sen dekontaminiert werden.
Unmittelbar nach Abschluss der Ar-
beiten müssen alle Sicherheits- und
Schutzeinrichtungen wieder ange-
bracht bzw. in Funktion gesetzt werden.
Ihre Wirksamkeit ist vor Wiederinbe-
triebnahme unter Beachtung der aktu-
ellen Bestimmungen und Vorschriften
zu prüfen.
Eigenmächtiger Umbau und Ersatz-
teilherstellung
Umbau oder Veränderung der Maschine
sind nur nach Absprache mit dem Her-
steller zulässig. Originalersatzteile und
vom Hersteller autorisiertes Zubehör
dienen der Sicherheit. Die Verwendung
anderer Teile kann die Haftung für die
daraus entstehenden Folgen aufheben.
Unzulässige Betriebsweisen
Die Betriebssicherheit der gelieferten
Maschine ist nur bei bestimmungsge-
mäßer Verwendung gewährleistet. Die
angegebenen Grenzwerte im Kapitel
"Technische Daten" dürfen auf keinen
Fall überschritten werden.
Hinweise zur Vermeidung von Unfällen
Vor Montage- oder Wartungsar-
beiten sperren Sie den Arbeits-
bereich ab und prüfen das Hebe-
zeug auf einwandfreien Zustand.
Arbeiten Sie nie allein und benutzen Sie
Schutzhelm, Schutzbrille und Sicher-
heitsschuhe, sowie bei Bedarf einen
geeigneten Sicherungsgurt.
Bevor Sie schweissen oder elektrische
Geräte benutzen, kontrollieren Sie, ob
keine Explosionsgefahr besteht.
Wenn Personen in Abwasseranlagen
arbeiten, müssen sie gegen evtl. dort
vorhandene Krankheitserreger geimpft
sein. Achten Sie auch sonst peinlich auf
Sauberkeit, Ihrer Gesundheit zu Liebe.
Stellen Sie sicher, dass keine giftigen
Gase im Arbeitsbereich vorhanden sind.
Beachten Sie die Vorschriften des Ar-
beitsschutzes und halten Sie Erste-Hil-
fe-Material bereit.
In einigen Fällen können Pumpe und
Medium heiß sein, es besteht dann Ver-
brennungsgefahr.
Für Montage in explosionsgefährdeten
Bereichen gelten besondere Vorschrif-
ten!
Dieses Gerät kann von Kindern ab 8
Jahren und darüber sowie von Perso-
nen mit verringerten physischen, sen-
sorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

3
DEUTSCH
EINSATZ
Der WCfix 260 V eignet sich für die Ent-
sorgung eines wandhängenden Einzel-
WC auch unterhalb der Rückstauebene.
∙Der Benutzerkreis sollte klein sein
und ihm muss oberhalb der Rück-
stauebene ein weiteres WC zur Ver-
fügung stehen.
∙Es darf nur häusliches Schmutzwas-
ser ohne schädliche Stoffe gemäß
EN 12056 eingeleitet werden.
∙Der Betrieb erfolgt in Kombinati-
on mit einem Spülkasten mit einer
Spülmenge von mindestens 6 l. Bei
Spülmengen unter 6 l, z. B. durch
Spartasten, ist ein einwandfreier Be-
trieb nicht gewährleistet.
∙Zusätzlich darf max. ein Waschbe-
cken, eine Dusche und ein Bidet an-
geschlossen werden. Die Entwässe-
rungsgegenstände müssen mit dem
Gerät im gleichen Raum installiert
werden.
∙Der Anschluss weiterer Entwässe-
rungsgegenstände wie z. B. Wasch-
maschine, Spüle, Spülmaschine
oder Badewanne ist nach DIN EN
12050 T3 nicht zugelassen.
Bei vorschriftsmäßiger Installation und
bestimmungsgemäßem Einsatz erfüllt
das Gerät die Schutzanforderungen der
EMV-Richtlinie 2004/108 EG und ist für
den Einsatz im häuslichen Bereich am
öffentlichen Stromversorgungsnetz ge-
eignet.
Der Einsatz ist überall dort sinnvoll,
wo im häuslichen Bereich bei Reno-
vierungs- oder Umbauarbeiten die Ins-
tallation einer Toilette gewünscht wird.
Die anfallenden Fäkalien und das Toi-
lettenpapier werden durch die Pumpe
in bereits vorhandene Sammelleitun-
gen gefördert.
ACHTUNG!
∙Es dürfen jedoch keine Hygienear-
tikel, Papierhandtücher, Feucht-
toilettenpapiere, Speisereste, Lö-
sungsmittel, Chemikalien, Fette, etc.
eingeleitet werden.
∙Die Fließgeschwindigkeit in der
Druckleitung muss mind. 0,7 m/s
betragen.
∙Die Einsatzgrenze aufgrund der
man. Förderhöhe beträgt 0,4 bar (4,0
mWs).
Zulässige Förderguttemperatur: 35°C,
Betriebsart: Aussetzbetrieb S3, 30% (3
min. Betrieb – 7 min. Pause)
Bei Installationen in Bade- und
Duschräumen ist VDE-Vor-
schrift 0100 Teil 701 zu beach-
ten!
Der WCfix 260 V ist bei Lagerung im
Trockenen bis –20°C frostsicher. Einge-
baut darf das Restwasser in der Anlage
jedoch nicht gefrieren.
Lieferumfang
1 WCfix 260 V mit Alarmanlage und
potentialfreiem Kontakt steckerfertig
montiert, 1 Rückschlagklappe 1¼”, 1
Manschette DN 100, 1 Einsatz für Lüf-
tung, 1 Betriebsanleitung mit Ersatz-
teilliste, 1 Abgangskrümmer d40, 3
Manschetten DN 50, 1 Aufkleber "Unzu-
lässige Einleitungen", 1 Holzschraube
4x40, 1 Dübel S6, 1 Lüftungsgitter, 1 Ak-
tivkohlefilter, 2 Übergangsmuffennippel,
6 Schlauchschellen DN 40, 2 Schlauch-
schellen DN 100 und 2 Schlauchschel-
len DN 32, 1 Ablaufschlauch 600 lg mit
Stopfen und Schlauchschelle, 1 Vor-
rangklappe Zulaufleitung.
ELEKTRO
ANSCHLUSS
Nur eine Elektrofachkraft darf
an Pumpe, Stecker oder Steu-
erung Elektroarbeiten vorneh-
men.
ACHTUNG!
Netzstecker niemals ins
Wasser legen! Eventuell eindringendes
Wasser kann zu Störungen und Schäden
führen.
Die jeweils gültigen Normen (z.B. EN),
landesspezifischen Vorschriften (z.B.
VDE) sowie die Vorschriften der örtli-
chen Versorgungsnetzbetreiber sind zu
beachten.
Betriebsspannung beachten (siehe Ty-
penschild)!
Der WCfix 260 V darf nur an vorschrifts-
mäßig installierte Steckdosen ange-
schlossen werden, die mit mindestens
10 A (träge) abgesichert sind. Ein Mo-
torschutz braucht nicht vorgeschaltet
zu werden, da ein Wicklungsthermostat
eingebaut ist.
Unzulässig hohe Temperaturen und
Betriebszeiten führen zu einer Abschal-
tung durch den Thermostaten.
Nach dem Auslösen des Ther-
mostaten ist vor dem Beseiti-
gen der Störungsursache der
Netzstecker zu ziehen, da das Gerät
selbsttätig wieder einschaltet.

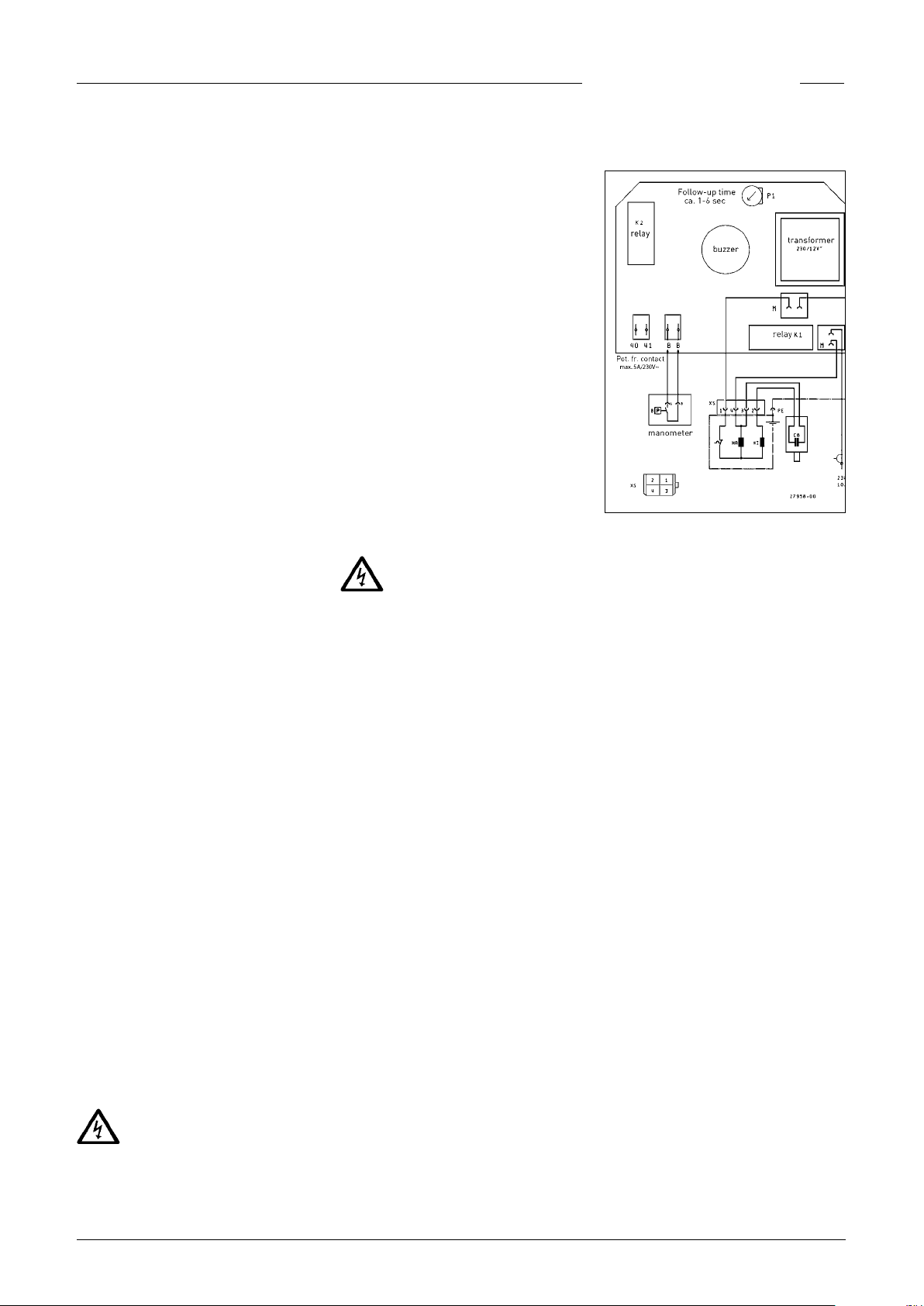

Steuerung der Anlage
Der WCfix 260 V besitzt eine Niveau-
schaltung, die die Pumpe, abhängig
vom Wasserstand, ein- bzw. abschaltet.
Der Piepton der eingebauten Alarm-
anlage signalisiert, dass eine Funkti-
onsstörung vorliegt, auch wenn diese
nur vorübergehend vorhanden ist. Zur
Alarmweitermeldung besitzt das Gerät
auf der Platine einen potentialfreien
Störmeldekontakt (5A/250 V).
EINBAU
Der WCfix 260 V ist zum Einbau in eine
Vorwandinstallation vorgesehen. Die
Anlage wird unmittelbar neben dem
WC-Modul für ein wandhängendes WC
eingebaut. Der Anschluss erfolgt mit
dem Ablaufbogen der Vorwandinstalla-
tion und einem HT-Bogen DN 100, 15º.
Der WCfix 260 V kann wahlweise rechts
oder links neben dem WC-Becken ins-
talliert werden.
ACHTUNG! Ein längeres Verbindungs-
rohr zwischen WC-Ablaufbogen und
WCfix 260 V, um die Anlage weiter ent-
fernt einzubauen, führt aufgrund von
Ablagerungen und Luft im Verbindungs-
rohr zu Funktionsstörungen und ist
daher nicht zulässig. Der Abstand zwi-
schen Mitte Wand-WC und WCfix darf
350 mm nicht überschreiten. Die Mitte
Toilettenablauf muss 220 mm über der
Aufstellebene des WCfix liegen.
Neben einem Wand-WC ist der An-
schluss eines Handwaschbeckens, ei-
ner Dusche und eines Bidets zulässig.
Andere Anschlüsse sind bauaufsicht-
lich nicht zugelassen. Der Behälter hat
an den Seiten und Oben, für den zu-

4
DEUTSCH
sätzlichen Anschluss der o. g. Entwäs-
serungsgegenstände, Stutzen mit der
Nennweite 50, so dass z. B. HT-Rohr
DN 50 verwendet werden kann. Die
beiliegenden elastischen Verbindungs-
manschetten für den Anschluss der
Ablaufleitung vereinfachen die Montage
und sind aus Schallschutzgründen er-
forderlich.
ACHTUNG! Die Anschlussleitungen von
Dusche und Waschbecken sind mög-
lichst nahe an der Anlage mit einem so
genannten Anstaubogen zu versehen.
Dieser Bogen muß mindestens eine
Höhe von 180 mm zwischen Rohrsohle
und Aufstellebene haben. Durch Luft-
polster in der Anschlussleitung kann
es zu Ablaufproblemen und Rückstau
kommen. Um diesen Rückstau zu ver-
meiden, ist die Zulaufleitung der Du-
sche in ihrem Hochpunkt zu entlüften.
Die Lüftungsleitung kann an die Be-
hälterlüftung angeschlossen werden.
Unter Verwendung der mitgelieferten
Vorrangklappe kann die Höhe des An-
staubogens auf 160 mm verringert wer-
den. Entsprechend kann damit auch die
Höhe der Duschtasse sinken. Der Ein-
satz dieser Klappe ist jedoch nach DIN
EN 12056 nicht erlaubt.
Der Einbau der Hebeanlage vor dem
Beplanken des Gestelles erleichtert die
Montage und die Überprüfung der An-
schlüsse.
Hinweise zur Druckleitung
Die bauseitige Druckleitung wird durch
den S-förmigen Abgangskrümmer an
den Druckabgang des WCfix 260 V ange-
schlossen. Die vom Hersteller vorgege-
benen Abmessungen der Druckleitung
und Einsatzgrenzen sind einzuhalten.
Abweichungen beeinträchtigen die För-
derleistung.
Die Anordnung der Rückschlagklap-
pe 1¼”, DN 32 (Lieferumfang) in der
Druckleitung ist wie in Bild 5 darge-
stellt zu wählen. Der freie Raum über
dem WCfix 260 V wird zum Ausbau der
Motor-Pumpeneinheit im Wartungs-/
Störungsfall benötigt. Die Druckleitung
ist ohne Gefälle zu verlegen. Muss sie
trotzdem mit Gefälle zur Übergabestel-
le geführt werden, so ist sie ab dem
Hochpunkt in eine größer dimensio-
nierte Leitung zu erweitern. So werden
Saugheber vermieden, die zu Funkti-
onsstörungen führen.
Hinweise zur Behälterlüftung
ACHTUNG! Eine Behälterlüftung ist für
die Funktion der Anlage zwingend er-
forderlich.
Sie erfolgt z.B. über eine bauseitige HT-
Rohrleitung DN 50, die den Einsatz für
Lüftung (Lieferumfang) oder eine Lüf-
tungsleitung über Dach mit der Anlage
verbindet (geschlossenes System, Bild
13).
Durch die Verbindungsleitung ist aus-
geschlossen, dass feuchte Luft aus dem
Behälter in den Aufstellraum des WCfix
260V entweicht und dort unbemerkt zu
Schimmelbildung und Feuchtigkeits-
schäden führt. Zum Lieferumfang des
WCfix 260V gehört ein Aktivkohlefilter,
der im Einsatz für Lüftung Geruchs-
belästigung mindert. Vor Einbau ist die
Folie zu entfernen. Die Wartung und der
Austausch ist von außen über das Lüf-
tungsgitter vorzunehmen. Der Einsatz
für Lüftung kann wie im Bild dargestellt
angeordnet werden. Ebenso kann der
Einsatz für Lüftung auch nach oben
oder zur Seite aus der Vorwand geführt
werden, wenn dies gewünscht wird. Er
muss jedoch mindestens 850 mm über
der Einstellebene des WCfix installiert
werden.
Erstellen einer Bohrung ø 76 mm für
die Montage der Lüftung.
Querschnitt durch den fertigen Wand-
aufbau im Bereich des Einsatzes für
Lüftung. Wird die Lüftung über Dach
geführt, werden Einsatz für Lüftung und
Aktivkohlefilter nicht benötigt.
Hinweise zum elektrischen An-
schluss
Die Anlage ist steckerfertig und darf nur
an normgerechte Schutzkontakt-Steck-
dosen angeschlossen werden. Für die
Anordnung der Steckdose bieten sich
zwei Möglichkeiten:
1) Die Installation innerhalb der Vor-
wandinstallation, Position der Steckdo-
se wie dargestellt. Zur Quittierung der
Alarmanlage durch Ziehen des Netz-
steckers muss die Abdeckung der War-
tungsöffnung entfernt werden.

5
DEUTSCH
2) Die Installation der Steckdose au-
ßerhalb der Vorwandinstallation, in
der Nähe der Wartungsöffnung (Bild
10). Zur Quittierung der Alarmmeldung
oder Abschaltung im Störungsfall be-
steht unmittelbar Zugriff auf den Netz-
stecker.
Für diese Installation ist eine Unterputz
Hohlwanddose mit aufgeschnittenem
Boden erforderlich. Die Abdeckung er-
folgt mit einer handelsüblichen Herd-
anschlussdose eines beliebigen Anbie-
ters.
Die geöffnete Dose, nach Entfernen des
Einsatzes der Herdanschlussdose, er-
möglicht das Hindurchführen des Netz-
steckers für die Erstinstallation und den
Wartungsfall.
Hinweise zu den Modulen für Vor-
wandinstallation
Der WCfix 260 V ist mit allen handels-
üblichen Vorwandinstallationssystemen
kombinierbar. Die wesentlichen Ein-
baubedingungen in Verbindung mit dem
WCfix 260 V sind dargestellt.
Werden bei einer Vorwandtiefe von 200
mm mehrere Module über eine am
Boden montierte Schiene mit einer
größeren Abmessung als 40 x 30 mm
ausgerichtet, muss ggf. eine Platte als
Ausgleich unter die Anlage gelegt wer-
den. Die Platte sollte nicht zu dick sein,
damit noch ausreichend Gefälle in der
Ablaufleitung des WC-Becken vorhan-
den ist. Die Dusche ist ebenfalls um die
Stärke der Platte höher zu setzen.
Montage
Prüfen Sie vor Montagebeginn den Lie-
ferumfang der Anlage und die bauseits
zu berücksichtigen Einbaubedingun-
gen.
ACHTUNG! Es ist eine Wartungsöffnung
mit den Abmessungen von mindestens
500 x 400 mm vorzusehen. Ein Monta-
ge-Kit zur Integration einer rahmenlo-
sen Wartungsklappe aus Fliesen kann
als Zubehör unter der Art. Nr. JP41075
bestellt werden.
Im vorbereiteten Einbauraum der Anla-
ge sind die Ablauf- und die Druckleitung
gemäß der Darstellung vorzumontie-
ren. Die Mittelachse der Druckleitung
ist mit einem Wandabstand von 90 mm
zu montieren, damit im Wartungsfall
der Abgangskrümmer aus der Vorwan-
dinstallation herausgeschwenkt wer-
den kann. Wird die Anlage rechts vom
WC installiert, ist die Montage spiegel-
bildlich vorzunehmen.
Fäkalienhebeanlagen sind gegen Auf-
trieb zu sichern. Der Aufstellort darf
nicht überflutet werden.
Den WCfix 260 V in den Einbauraum
stellen und zwischen Ablauf- und der
Druckleitung ausrichten. Mit einem
langen Bohrer, Ø 10 mm, wird zwischen
der Behälterseitenwand und den beiden
Befestigungsdomen eine Wandmarkie-
rung angebohrt. Die Stockschraube zur
Auftriebsicherung sollte später auf dem
Behälter aufliegen, bzw. nur geringes
Spiel aufweisen. Nach dem Anbohren
die Anlage aus der Wartungsöffnung
entfernen und Bohrung Ø 10 fertig-
stellen. Anschließend den Dübel ein-
bringen. Stockschraube M8, 200 lang,
jedoch noch nicht montieren.
Die Anschlussstutzen für die zusätz-
lich zum Wand-WC zu entwässernden
Sanitärgegenstände, Dusche, Wasch-
becken oder Bidet, sind z. B. mittels
einer Lochsäge zu öffnen. Die Öffnung
anschließend entgraten.

6
DEUTSCH
ACHTUNG! Der herausgeschnittene
Verschluss darf dabei nicht im Behälter
zurückbleiben.
Zur Montage die Vorrangklappe im Be-
reich der Dichtung mit Vaseline einfet-
ten und in den geöffneten Zulaufstut-
zen einrasten. Funktion der montierten
Klappe prüfen.
ACHTUNG! Für eine einfache Notent-
sorgung des angestauten Abwassers
im Behälter kann der beigelegte PVC-
Schlauch mit Verschlussstopfen am
Behälter montiert werden. Dazu muss
der Stutzen ø13 unten am Behälter
mit einem Spiralbohrer (max. ø 9) auf-
gebohrt werden. Den Schlauch auf-
schieben und mit der Schlauchschelle
sichern (Anziehdrehmoment 1,5 Nm).
Darauf achten, dass die Ablauföffnung
des Schlauches mit dem Stopfen sicher
verschlossen ist.
Vor Einbau der Anlage sind die Verbin-
dungsmanschetten DN 50 und DN 100
mit den Schellen (Lieferumfang) auf
den Ablaufleitungen zu befestigen. Ach-
ten Sie dabei auf korrekten und dichten
Sitz.
Die Anlage in den Einbauraum stellen,
ausrichten und die Holzschraube zur
Auftriebssicherung montieren.
Dann die Verbindungsmanschetten mit
den Schellen an den Stutzen des Behäl-
ters montieren.
Als letzter Schritt wird der Abgangs-
krümmer zwischen Druckleitung und
Druckabgang der Anlage mit Schellen
montiert.
ACHTUNG! Achten Sie bei allen Schel-
lenverbindungen auf sicheren und dich-
ten Sitz!
Aufkleber mit Benutzerhinweisen an-
bringen. Den im Zubehör befindlichen
Aufkleber mit Symboldarstellung zu
Benutzungshinweisen gut sichtbar für
die Benutzer der Toilette anbringen, z.
B. oberhalb des Toilettendeckels oder
auf der Innenseite des Deckels.
ACHTUNG! Unzulässige Einleitungen
können zu Funktionsstörungen und Be-
schädigungen führen, die den Gewähr-
leistungsanspruch aufheben.
Praktische Ratschläge
Nach Verwendung von im Handel er-
hältlichen Reinigungsmitteln mehr-
mals spülen, damit keine aggressiven
Rückstände des Reinigers im WCfix 260
V verbleiben.
Halterungen von Dauerreinigungsmit-
teln besonders sicher am WC-Becken
befestigen, damit sie nicht in die Anlage
gespült werden können.
REINIGUNG UND
WARTUNG
Der WCfix 260 V ist bei bestimmungs-
gemäßem Gebrauch wartungsarm.
Dennoch sollte die Anlage wenigstens
1 x im Jahr in Augenschein genommen
werden, um die Dichtigkeit aller An-
schlüsse zu kontrollieren.
1 x jährlich sollte der Aktivkohlefilter
im Einsatz für Lüftung kontrolliert und
ausgetauscht werden.
Nur eine Elektro-Fachkraft
darf am WCfix Arbeiten vor-
nehmen!
Vor jeder Arbeit am WCfix
Netzstecker ziehen!
Beseitigung von Verstopfungen bei
Alarmmeldung
1. Wartungsklappe öffnen.
2. Ist die Pumpe schwergängig oder
blockiert, kann sie mit einem Schrau-
bendreher ohne weitere Demontage
wieder in Gang gesetzt werden. Dazu
den Stopfen der Bohrung in der Ab-
deckhaube entfernen. Einen länge-
ren Schlitzschraubendreher durch die
Bohrung in der Abdeckhaube stecken.
Durch leichte Drehung den Schlitz in
der Motorwelle ertasten und die Blo-
ckierung durch kräftiges Drehen der
Welle in beide Richtungen beseitigen.
Danach zunächst Kontrolle der
Pumpe durch kurzzeitiges Ein-
stecken des Netzsteckers.
3. Stellt sich nach Punkt 2 kein nor-
maler Pumpvorgang ein, ist die Motor-
Pumpeneinheit auszubauen.
Vor der weiteren Demontage muss
zunächst der Wasserrückstau im WC-
Becken und in der Anlage beseitigt wer-
den. Dazu können Sie mit einer Bohr-
maschine (n>2000 min-1 Rechtslauf) und
einem ca. 130 mm langen Schrauben-
drehereinsatz eine Notentsorgung vor-
nehmen.

7
DEUTSCH
Ist bei der Montage der beigelegte PVC-
Schlauch am Behälter montiert wor-
den, kann eine einfache Notentsorgung
des angestauten Restwassers erfolgen.
Dazu wird das Restwasser über den
Schlauch in ein flaches Gefäß abgelas-
sen. Anschließend wird der Schlauch
wieder mit einem geeigneten Stopfen
verschlossen.
Bei den weiteren Arbeitsgängen bleibt
der Behälter in der Wand installiert.
Nur die Motor-Pumpeneinheit muss
ausgebaut werden. Dazu als erstes die
Schraube der Abdeckhaube lösen. Die
Haube leicht in Richtung der Drucklei-
tung ziehen bis sich die Rastung löst.
Dann die Haube abnehmen. In Schritt 2
die Schelle des Abgangskrümmers an
der Rückschlagklappe lösen. Als drittes
die Schrauben der vier Befestigungs-
laschen nur losdrehen. Die Schrauben
sind unverlierbar in der Motor-Pum-
peneinheit montiert. Motor-Pumpen-
einheit fassen und aus dem Behälter
herausziehen.
4. Fremdkörper aus dem Behälter oder
der Pumpe durch den Saugmund ent-
fernen und, falls erforderlich, Bauteile
reinigen.
5. Anlage in umgekehrter Reihenfolge
wieder sorgfältig montieren. Dazu die
Motor-Pumpeneinheit von Hand in den
Dichtungssitz drücken und die Schrau-
ben in den Laschen über Kreuz handfest
anziehen. Hierbei zuerst durch leichtes
Drehen nach Links die vorgeformten
Gewindegänge suchen.
ACHTUNG! Bei Wiedermontage auf
korrekten Sitz des O-Ring an der Mo-
tor-Pumpeneinheit achten! Vor Wieder-
einbau ist sowohl der O-Ring als auch
der Sitz am Behälter, z. B. mit Vaseline,
unbedingt gut einzufetten.
Einbau/Wechsel des Aktivkohlefil-
ters
Der Aktivkohlefilter im Zubehörpaket
(Lieferumfang) empfiehlt sich bei Ge-
ruchsbelästigung. Zum Einbau oder
Wechsel ist das Lüftungsgitter vom
Lüftungsgehäuse abzunehmen. Den
Filter (zuvor Folie entfernen) in die Öff-
nung drücken bzw. entnehmen. Bei ver-
brauchtem Filter, im Wartungsfall, neu-
en Filter verwenden. Anschließend das
Lüftungsgitter wieder aufstecken.
Ein Filterwechsel sollte bei Geruchs-
belästigung, mindestens jedoch 1 mal
jährlich erfolgen.
Kleine Hilfe bei Störungen
Problem Ursache Abhilfe
WCfix läuft nicht an, Wasser bleibt in dem
Toilettenbecken stehen
Stromausfall Netzspannung prüfen, Sicherung defekt,
Netzleitung beschädigt.
ACHTUNG! Spezialleitung darf nur durch
unseren Kundendienst oder Elektrofach-
mann ersetzt werden.
Laufrad blockiert siehe "Reinigung und Wartung"
Wasser im Toilettenbecken läuft nur sehr
langsam ab
Verstopfung Spülwassermenge im WC-Spülkasten
kontrollieren und ggf. auf 9 l bzw. auf ma-
ximale Menge einstellen. Staut das Was-
ser nicht höher als normal in das WC-Be-
cken zurück, ein weiteres mal spülen und
ggf. wiederholen, sofern noch abgepumpt
wird. Andernfalls bitte den Kundendienst
benachrichtigen.
Förderhöhe zu groß siehe "Druckleitung"
Mehrfaches Einschalten des WCfix nach
normalem Fördervorgang
• Das Ventil im Spülkasten ist undicht und
es läuft Wasser über das WC-Becken in
die Anlage.
• Nach dem Pumpvorgang läuft Wasser
in den WCfix 260 V zurück, weil die Rück-
schlagklappe undicht oder defekt ist.
• Verstopfung im Behälter vor der Pumpe,
so dass Wasser nur in kleinen Intervallen
abgepumpt wird.
• Defekt am Niveauschalter der Anlage.
Spülkastenventil kontrollieren, Rück-
schlagklappe kontrollieren, wenn noch
kein Rückstau im WC-Becken mehrmals
in Abständen die Spülung betätigen. Tritt
keine Besserung ein, bitte den Kunden-
dienst anrufen.
Erhöhtes Betriebsgeräusch Fremdkörper in der Pumpe Motor-Pumpeneinheit ausbauen, siehe
"Reinigung"
Alarm in der Anlage ertönt Laufzeit zu lange Druckleitung oder Pumpensaugmund ver-
stopft
zu hoher Wasserstand im Behälter Pumpe blockiert oder verstopft
Periodisch auftretende Verstopfung Keine Homogenisierung des Mediums Nachlaufzeit verlängern, bis Schlürfbe-
trieb kurz hörbar ist

8
ENGLISH
You have purchased a product made
by JUNG PUMPEN and with it, there-
fore, also excellent quality and service.
Secure this service by carrying out the
installation works in accordance with
the instructions, so that our product
can perform its task to your complete
satisfaction. Please remember that da-
mage caused by incorrect installation
or handling will adversely affect the gu-
arantee.
Therefore please adhere to the in-
structions in this manual!
As with all electrical devices, this prod-
uct can also fail to operate due to an in-
terruption in the electricity supply or due
to a technical defect. If this could result
in damage, a mains-independent alarm
system must be installed. Depending on
the application, you may also wish to in-
stall an emergency power generator, or
a second system as a back-up.
SAFETY
INSTRUCTIONS
This instruction manual contains es-
sential information that must be ob-
served during installation, operation
and servicing. It is therefore important
that the installer and the responsible
technician/operator read this instruc-
tion manual before the equipment is
installed and put into operation. The
manual must always be available at the
location where the pump or the plant is
installed.
Failure to observe the safety instruc-
tions can lead to the loss of all indem-
nity.
Labelling of instructions
In this instruction manual, safety in-
formation is distinctly labelled with
particular symbols. Disregarding this
information can be dangerous.
General danger to people
Warning of electrical voltage
ATTENTION! Danger to equipment and
operation
Qualification and training of person-
nel
All personnel involved with the opera-
tion, servicing, inspection and instal-
lation of the equipment must be suit-
ably qualified for this work and must
have studied the instruction manual
in depth to ensure that they are suf-
ficiently conversant with its contents.
The supervision, competence and areas
of responsibility of the personnel must
be precisely regulated by the operator.
If the personnel do not have the neces-
sary skills, they must be instructed and
trained accordingly.
Safety-conscious working
The safety instructions in this instruc-
tion manual, the existing national regu-
lations regarding accident prevention,
and any internal working, operating and
safety regulations must be adhered to.
Safety instructions for the operator/
user
All legal regulations, local directives
and safety regulations must be adhered
to.
The possibility of danger due to electri-
cal energy must be prevented.
Leakages of dangerous (e.g. explosive,
toxic, hot) substances must be dis-
charged such that no danger to people
or the environment occurs. Legal regu-
lations must be observed.
Safety instructions for installation,
inspection and maintenance works
As a basic principle, works may only be
carried out to the equipment when it is
shut down. Pumps or plant that convey
harmful substances must be decon-
taminated.
All safety and protection components
must be re-fitted and/or made opera-
tional immediately after the works have
been completed. Their effectiveness
must be checked before restarting, tak-
ing into account the current regulations
and stipulations.
Unauthorised modifications, manu-
facture of spare parts
The equipment may only be modified or
altered in agreement with the manu-
facturer. The use of original spare parts
and accessories approved by the manu-
facturer is important for safety reasons.
The use of other parts can result in li-
ability for consequential damage being
rescinded.
Unauthorised operating methods
The operational safety of the supplied
equipment is only guaranteed if the
equipment is used for its intended pur-
pose. The limiting values given in the
"Technical Data" section may not be ex-
ceeded under any circumstances.
Instructions regarding accident pre-
vention
Before commencing servicing or main-
tenance works, cordon off the working
area and check that the lifting gear is in
perfect condition.
Never work alone. Always wear a hard
hat, safety glasses and safety shoes
and, if necessary, a suitable safety belt.
Before carrying out welding works or
using electrical devices, check to en-
sure there is no danger of explosion.
People working in wastewater systems
must be vaccinated against the patho-
gens that may be found there. For the
sake of your health, be sure to pay me-
ticulous attention to cleanliness wher-
ever you are working.
Make sure that there are no toxic gases
in the working area.
Observe the health and safety at work
regulations and make sure that a first-
aid kit is to hand.
In some cases, the pump and the pump-
ing medium may be hot and could cause
burns.
For installations in areas subject to
explosion hazards, special regulations
apply!

9
ENGLISH
APPLICATION
The WCfix 260 V is suitable for the waste
disposal of a wall-mounted single toilet,
which can also be located below the lo-
cal back-flow level.
∙There should only be a few users and
there must be an additional toilet
available above the local back-flow
level.
∙Only domestic wastewater without
hazardous substances according to
EN 12056 can be discharged.
∙The unit is operated in combination
with a cistern with a capacity of at
least 6 litres. If the amount of flush
water is less than 6 litres, for exam-
ple due to water-saving buttons, then
we cannot guarantee that the unit
will work properly.
∙A washbasin, a shower and a bidet
can also be connected. These addi-
tional facilities must be installed in
the same room.
∙The standard DIN EN 12050 part 3
does not permit any other additional
facilities, such as a washing ma-
chine, sink, dishwasher or bath, to
be installed.
If installed in compliance with the regu-
lations and used for the intended pur-
pose, then this appliance meets the
protective requirements of the EMC di-
rective 2004/108 EC and is suitable for
domestic use and connection to a mains
power supply.
It can be used wherever the installation
of a toilet is required as part of reno-
vation or conversion work. The faecal
matter and toilet paper are conveyed by
the pump to existing collecting tanks.
ATTENTION!
∙However, sanitary articles, paper
towels, moist toilet paper, leftovers,
solvents, chemicals, grease etc.
must not be disposed of in the toilet.
∙The flow rate in the pressure pipe
must be at least 0.7 m/s.
∙The limitation of use due to the maxi-
mum delivery head is 0.4 bar (4.0 m
of water).
The permissible temperature of the
material conveyed is 35° C, the operat-
ing mode is intermittent duty S3, 30% (3
min. operation - 7 min. interval)
When the unit is installed in
bathrooms and shower rooms
VDE regulations 0100 part 701
must be complied with!
The WCfix 260 V is frost-resistant to
-20°C when stored in dry conditions.
Once installed, however, the residual
water in the toilet must not be allowed
to freeze.
Scope of supply
1 complete WCfix 260 V unit, with alarm
and potential-free contact, ready to plug
in, 1 non-return valve 1¼”, 1 connection
sleeve DN 100, 1 ventilation insert, 1
instruction manual with spare part list,
1 discharge elbow d40, 3 connection
sleeves DN 50, 1 "Prohibited substanc-
es" sticker, 1 wood screw 4x40, 1 rawl-
plug S6, 1 ventilation grille, 1 active car-
bon filter, 2 reducing adaptors, 6 pipe
clips DN 40, 2 pipe clips DN 100 and 2
pipe clips DN 32, 1 emergency drainage
hose 600 long with plug and pipe clip, 1
priority valve for inlet pipe.
ELECTRICAL
CONNECTION
Only qualified electricians may
carry out electrical works to
the pump or the plug.
The relevant standards (such as EN
standards), country-specific regula-
tions (such as VDE in Germany), and the
regulations of the local power supply
companies must be observed.
ATTENTION! Never put the mains plug
in water! If water gets into the plug, this
can cause malfunctions and damage.
Observe the operating voltage (see the
type plate)!
Only connect the pump to sockets that
have been installed properly in accord-
ance with the regulations and are fitted
with at least a 10 A (delay) fuse. No ad-
ditional motor protection is required,
since the system has an integrated coil
thermostat.
Unacceptably high temperatures and
long periods of continuous operation
cause the thermostat to shut down
the motor. After the thermostat has
switched off the system, pull out the
mains plug before remedying the fault,
since the device can switch itself on
again automatically if the power is still
connected.
The control unit
The WCfix 260 V has a level controller
that switches the pump on and off de-
pending on the level of the water. An
integrated alarm system beeps if there
is a malfunction, even if this is only tem-
porary. In the connector on the circuit
board, there is a potential-free fault in-
dicator contact (5 A/250 V).
INSTALLATION
The WCfix 260 V is designed for mount-
ing in a wall facing installation system.
The sewage disposal unit is fitted di-
rectly adjacent to the WC module for
a wall-mounted toilet. The unit is con-
nected to the outflow bend of the wall
facing installation and a DN 100, 15° HT
elbow. The WCfix 260 V can be fitted ei-
ther to the right or the left of the toilet
bowl.
ATTENTION! It is not permissible to fit
the unit further away by fitting a longer
connecting pipe between the outflow
bend of the toilet and the WCfix 260 V.
This would result in malfunctioning
due to scaling and air in the connecting
pipe. The distance between the centre
of the wall WC and the WCfix must not
be more than 350 mm. The midpoint of
the toilet outflow must be 220 mm above
the floor on which the unit is fixed.
Beside a wall WC it is also permissible
to connect a washbasin, a shower and
a bidet. No other facilities may be con-
nected due to building regulations. The
tank incorporates pipe connections with
a nominal diameter of 50 at the sides
and at the top for additionally fitting the
above-mentioned drainage facilities.
This allows DN 50 HT pipes to be used,
for example. The flexible connection
sleeves for connecting the drain pipe
facilitate installation and are necessary
for sound insulation.
ATTENTION! The pipes which connect
the shower and washbasin must be fit-
ted with a bend as close to the unit as

10
ENGLISH
possible. The pipe invert of this bend
must be at a height of at least 180 mm
above the floor on which the unit is
fixed. Air pockets in the connecting pipe
can cause run-off problems and the wa-
ter could back-up. To prevent back-ups,
the shower inlet pipe must be aerated
at its highest point. The ventilation pipe
can be connected to the tank ventila-
tion. By using the priority valve supplied
with the unit, the height of the bend can
be reduced to 160 mm. The height of
the shower tray can also be lowered ac-
cordingly. The use of this valve, however,
is not permitted by DIN EN 12056.
Fitting the sewage disposal system be-
fore covering the frame makes it easier
to fit and check the connections.
Instructions for the pressure pipe
The on-site pressure pipe is connected
to the WCfix 260 V discharge branch
with the S-shaped discharge elbow.
The dimensions of the pressure pipe
and limitations of use specified by the
manufacturer must be complied with.
Any deviations from these impair the
pumping performance.
The configuration of the 1¼”, DN 32
non-return valve (included in scope of
supply) in the pressure pipe should be
as shown in figure 5. The free space
above the WCfix 260 V is required for
removing the motor/pump unit in the
event of a fault or to service the unit.
The pressure pipe must be fitted with-
out a fall. If a fall is unavoidable to the
hand-over point, however, then a wider
pipe with larger dimensions must be fit-
ted after the highest point. This avoids
having to use siphons which would re-
sult in malfunctions.
Instructions for tank ventilation
ATTENTION! A tank ventilation system
is absolutely necessary for the unit to
function correctly.
It can be provided, for example, through
an on-site DN 50 HT pipe which con-
nects the unit to the ventilation insert
(included in scope of supply) or a vent-
ing pipe at roof level.
The connecting pipe prevents humid
air from the tank from escaping into
the space in which the WCfix 260V is
located, causing mould to develop un-
noticed and resulting in damage due to
damp. The scope of supply of the WCfix
260 V includes an active carbon filter
which reduces unwanted odours in the
ventilation insert. Before fitting the fil-
ter, please remove the foil. Maintenance
and replacements are carried out from
the outside through the ventilation
grille. The ventilation insert can be fit-
ted as shown in figure 6. It is also pos-
sible, if you wish, to lead the ventilation
insert upwards or sideways out of the
facing wall. It must, however, be fitted
at least 850 mm over the level on which
the WCfix is seated.
Making a ø 76 mm drill-hole for install-
ing the ventilation.
Cross-section through the finished wall
construction near the insert for ventila-
tion. If the ventilation is routed above
roof level, then the ventilation insert and
active carbon filter will not be needed.
Instructions for electrical connection
The unit is supplied ready to plug in and
must only be connected to standard
safety sockets. There are two possibili-
ties for locating the socket:
1) Location within the wall facing instal-
lation, with the position of the socket
as shown. To allow the alarm system to
be acknowledged by disconnecting the
mains plug, the cover of the inspection
opening must be removed.
2) Location of the socket outside the
wall facing installation near the inspec-
tion opening. This provides direct ac-
cess to the mains plug to acknowledge

11
ENGLISH
the alarm warning or switch the unit off
in the event of a fault.
For this type of installation, a flush-
mounted cavity wall socket with a cut-
out base is needed. This is covered with
any brand of commercially available
cooker socket.
After removing the insert from the
cooker socket, the mains plug can be
fed through the opened box for initial
connection and maintenance.
Instructions for the modules for wall
facing installation
The WCfix 260 V can be combined with
all commercially available wall fac-
ing installation systems. The essential
mounting conditions in conjunction with
the WCfix 260 V are shown in figure 13.
If the facing wall depth is 200 mm and
several modules are aligned on a floor-
mounted rail larger than 40 x 30 mm,
then it may be necessary to insert a
corrective plate under the unit. The
plate should not be too thick, as other-
wise there will not be sufficient fall in
the toilet bowl drain pipe. The shower
must also be raised by the thickness of
the plate.
Mounting
Before commencing installation, please
check which parts are supplied with the
unit and which on-site installation con-
ditions are required.
ATTENTION! An inspection opening
measuring at least 500 x 400 mm must
be provided. An installation kit for in-
tegrating a frameless tiled inspection
opening can be ordered as an accessory
(JP41075).
In the prepared installation space for
the unit, pre-assemble the drain pipe
and the pressure pipe as shown in the
picture. The central axis of the pres-
sure pipe must be fitted at a distance
of 90 mm to the wall. This is to enable
the discharge elbow to be swung out of
the wall facing installation for servic-
ing purposes. If the unit is fitted to the
right of the toilet, the installation must
be carried out as a mirror image of the
picture.
A sewage lifting station must be pro-
tected against buoyancy. The place of
installation must be secure against
flooding.
Place the WCfix 260 V in the installa-
tion space and line it up between the
drain pipe and the pressure pipe. Using
a long drill bit (Ø 10 mm), spot drill a
wall marking between the side wall of
the tank and the two mounting bosses.
After the spot drilling remove the unit
through the inspection opening and
complete the Ø 10 drilling. After this, in-
sert the rawlplugs. Do not yet however
fit the M8, 200 long hanger bolt.
The pipe connections for the sanitary
items to be discharged in addition to the
wall WC, such as shower, washbasin or
bidet, must be opened using a hole saw,
for example. The opening must then be
deburred.
ATTENTION! The disc that is cut out
must not be left in the tank.
Before assembly, grease the prior-
ity valve with Vaseline around the seal-
ing gasket and click it into place in the
opened inlet connection. Check that the
fitted valve works correctly.
ATTENTION! For an easy emergency
discharge of the accumulated waste-
water in the tank, the PVC hose with
the sealing plug supplied with the unit
can be attached to the tank (see figure
23). To do so, drill out the ø13 pipe con-
nection at the bottom of the tank with a
twist drill (max. ø 9). Push the hose up
and secure it with the pipe clip (tight-

12
ENGLISH
ening torque 1.5 Nm). Ensure that the
outlet opening of the hose is securely
closed with the sealing plug.
Before installing the unit, secure the
DN 50 and DN 100 connection sleeves
to the outlet pipes with the clips (sup-
plied with the unit). Ensure a secure and
tight fit.
Place the unit in the installation space,
align it and fit the wood screw to secure
it against buoyancy. Then fit the connec-
tion sleeves to the pipe connections on
the tank using the clips.
The last step is to fit the discharge el-
bow between the pressure pipe and the
pressure outlet of the unit using clips.
ATTENTION! Ensure a secure and tight
fit on all clip connections.
Attach the stickers with the user in-
structions. Locate the stickers supplied
with the warning symbols and user in-
structions so that they are clearly visible
for all users of the toilet, e.g. above the
toilet lid or on the inside of the lid.
ATTENTION! Flushing prohibited sub-
stances down the toilet could lead to
malfunctions and damage to the unit,
and invalidate the warranty.
Practical tips
After using commercially available
cleaning agents, please flush the toilet
several times to ensure that no harmful
residues of the cleaning agent remain
in the WCfix 260 V. Attach any holders
of toilet cleaners very securely to the
toilet bowl to prevent them from being
flushed into the unit.
CLEANING AND
MAINTENANCE
When used correctly, the WCfix 260 V
requires little maintenance. However,
the unit should inspected at least once
a year to ensure that all connections are
tight and do not leak.
Once a year the active carbon filter in
the ventilation insert must be inspected
and replaced
Works on the unit should only
be done by qualified electri-
cians.
Pull main plug before any work
or repairs on the unit and take
steps to ensure that it cannot
be emergized again.
Removal of obstructions after alarm
is set off
1) Remove the cover of the inspection
opening.
2) If the pump is not working smoothly
or is obstructed, it can be freed with a
screwdriver without dismantling any
parts. To do so, remove the plug in the
hole drilled in the cover. Insert a long
flat-bladed screwdriver through the
hole in the cover. Find the slot in the
motor shaft by turning the screwdriver
slightly and remove the obstruction by
vigourously rotating the shaft in both
directions.
Then check the pump by tem-
porarily plugging it in at the
mains.
3) If the pump does not work as usual
following point 2, take out the motor/
pump unit.
Before dismantling the pump, drain the
backflow of water in the toilet bowl and
the unit.
Carry out emergency drainage using a
drill (n > 2000 min-1 clockwise) and an
approx. 130 mm long screwdriver bit.
If the PVC hose was fitted to the tank
during the installation work, it will be
easy to drain the accumulated water in
an emergency. In this case, drain the
accumulated water into a flat container
using the hose. Seal the hose end with a
suitable plug afterwards.

13
ENGLISH
The tank remains in the wall during
the remaining work. Only the motor/
pump unit must be removed. Step 1 is
to loosen the screw holding the cover
on. Slightly pull the cover towards the
pressure pipe until the snap fastening
is released. Remove the cover. Step 2 is
to release the clip on the discharge el-
bow at the non-return valve. Step 3 is to
loosen the screws on the four fastening
lugs. The screws are captive screws
attached to the motor/pump unit. Take
hold of the motor/pump unit and draw it
out of the tank.
4) Remove any foreign matter from
the tank or the pump through the suc-
tion opening and if necessary clean the
parts.
5) Assemble the unit again carefully
in reverse order. Press the motor/
pump unit by hand into the seal seat
and hand-tighten the screws in the
lugs cross-wise. Look for the thread by
slightly turning in an anticlockwise di-
rection.
ATTENTION! When reassembling, en-
sure that the O-ring is correctly seated
on the motor/pump unit! Grease the
O-ring and the seat on the tank gener-
ously with Vaseline, for example, before
re-inserting.
Fitting/replacing the active carbon
filter
The active carbon filter in the acces-
sories supplied with the unit is rec-
ommended in the case of unpleasant
odours. To fit or replace the filter, first
remove the ventilation grille from the
ventilation housing. Take out the old fil-
ter and then remove the foil and press
the new filter into the opening. Replace
used filters when servicing the unit.
Put the ventilation grille back on after-
wards.
The filter should be replaced when
odours occur, but at least once a year.
Quick tips for remedying faults
Problem Cause Remedy
WCfix does not work, and water re-
mains in the toilet bowl
Power failure Check the mains power supply, fuse
may be faulty, the mains cable can
be damaged. Attention! The special
cable must only be replaced by our
customers service or by a qualified
electrician
Impeller jammed See "Cleaning"
Water in the toilet bowl only drains
away very slowly
Obstruction Check the amount of flush water in
the cistern and if necessary set to 9
litres or to the maximum amount. If
a higher level of water than usual re-
mains in the toilet bowl, flush the toi-
let again and repeat if necessary if the
pump is still pumping it out. Otherwi-
se please notify our customer service
department.
Delivery head too high See "Pressure pipe"
WCfix switches on several times after
normal delivery
∙The valve in the cistern is leaking and
water is leaking into the unit from the
toilet bowl.
∙After pumping, water flows back into
the WCfix 260 V as the non-return valve
is leaking or faulty.
∙Obstruction in the tank in front of the
pump, so that water is only pumped out
at short intervals.
Check the cistern valve and the non-
return valve. If there is no backflow in
the toilet bowl, flush the toilet sever-
al times at intervals. If this does not
help, please contact our customer
service department.
Obstruction in front of the pump Clean tank, see "Cleaning"
Operating noise louder than usual Foreign matter in the pump Dismantle motor/pump unit, see
"Cleaning"
Unit alarm sounds Running time to long Pressure pipe or pump suction ope-
ning
Water level in tank to high Pump clogged or obstructed
Occasional obstructions Fluid is not being homogenised Extend the delay time until "snore"
mode can be heard briefly

14
NEDERLANDS
U hebt een product van JUNG PUMPEN
gekocht en daarmee kwaliteit en vermo-
gen aangeschaft. Zorg dat dit vermogen
tot zijn recht komt door een installatie
volgens de voorschriften, zodat ons pro-
duct zijn taak tot volle tevredenheid kan
uitvoeren. Denk eraan dat schade als
gevolg van oneigenlijk gebruik van inv-
loed kan zijn op de garantie.
Neem daarom de instructies in de ge-
bruikshandleiding in acht!
Net als elk ander elektrisch apparaat,
kan ook dit product uitvallen door ont-
brekende netspanning of een technisch
mankement. Als u daardoor schade
kunt oplopen, dan moet een netonaf-
hankelijke alarminstallatie worden in-
gebouwd. Afhankelijk van de toepassing
moet u na metingen eventueel ook een
noodstroomaggregaat en een tweede
installatie inplannen.
VEILIGHEIDSTIPS
Deze handleiding bevat basisinformatie
die bij installatie, bediening en onder-
houd in acht moet worden genomen.
Het is belangrijk ervoor te zorgen dat
deze handleiding voorafgaande aan
de installatie en ingebruikname door
de monteur en het verantwoordelijke
personeel/eigenaar wordt gelezen. De
handleiding moet steeds beschikbaar
zijn op de plaats waar de pomp of de in-
stallatie zich bevindt.
Bij het niet opvolgen van de veiligheids-
instructies kan de aanspraak op scha-
dervergoeding vervallen.
In deze handleiding zijn de veiligheids-
instructie extra aangegeven met sym-
bolen. Het niet opvolgen kan tot gevaar-
lijke situaties leiden.
Algemeen gevaar voor personen
Waarschuwing voor elektrische span-
ning
ATTENTIE!
Gevaar voor machine en functioneren
Personeelskwalificatie
Het personeel voor bediening, onder-
houd, inspectie en montage moet ge-
kwalificeerd zijn voor dit werk en zich-
zelf door een grondige bestudering
van de handleiding voldoende geïnfor-
meerd. Verantwoordelijkheidsgebied,
competentie en toezicht op het perso-
neel moeten goed geregeld door de ei-
genaar. Als het personeel niet over de
nodige kennis beschikt, dan moet het
worden opgeleid en geïnstrueerd.
Veilig werken
De veiligheidsinstructies in deze gebru-
ikshandleiding, de bestaande nationale
regelgeving voor de preventie van onge-
vallen, evenals interne arbeids-, gebru-
iks- en veiligheidsvoorschriften moeten
in acht worden genomen.
Veiligheidsinstructies voor de ge-
bruiker/eigenaar
Er moet worden voldaan aan wettelij-
ke eisen, lokale regelgeving en veilig-
heidseisen.
Risico's door elektrische energie moe-
ten worden uitgesloten.
Gemorste gevaarlijke afvoerproducten
(bijv. explosief, giftig, heet) moet zoda-
nig worden verwijderd dat er geen ge-
vaar optreedt voor mens en milieu. De
wettelijke bepalingen moeten in acht
worden genomen.
Veiligheidsinstructies voor montage,
inspectie en onderhoudswerkzaam-
heden
In principe moeten werkzaamheden
aan de machine alleen worden uitge-
voerd bij stilstand. Pompen of aggrega-
ten die stoffen afvoeren die gevaarlijk
zijn voor de gezondheid, moeten worden
ontsmet.
Onmiddellijk na de voltooiing van de
werkzaamheden moeten alle veilig-
heids- en beschermingsvoorzieningen
weer worden geïnstalleerd of in werking
gezet. Hun functioneren moet vooraf-
gaande aan de ingebruikname worden
gecontroleerd conform de geldende re-
gels en voorschriften.
Eigenmachtige modificaties en ver-
vaardiging van onderdelen
Wijziging of aanpassing van de machine
is alleen toegestaan na overleg met de
fabrikant. Originele reserveonderdelen
en accessoires door de fabrikant zijn
er voor de veiligheid. Het gebruik van
andere onderdelen kan de aansprake-
lijkheid voor de gevolgen daarvan teniet
doen.
Oneigenlijk gebruik
De betrouwbaarheid van de geleverde
machine wordt alleen gegarandeerd
bij juist gebruik. De aangegeven grens-
waarden in het hoofdstuk "Technische
gegevens" mogen in geen enkel geval
worden overschreden.
Aanwijzingen voor het voorkomen
van ongevallen
Voorafgaande aan montage- of onder-
houdswerkzaamheden zet u de wer-
kruimte af en controleert u het hijstoe-
stel op onberispelijke werking.
Werk nooit alleen en gebruik een helm,
een veiligheidsbril en veiligheidsschoe-
nen en indien nodig een geschikt veilig-
heidsharnas.
Voordat u gaat lassen of elektrische
apparatuur gaat gebruiken, moet u
controleren of er geen explosiegevaar
bestaat.
Wanneer mensen in afvalwaterinstalla-
ties werken, moeten zij worden ingeënt
tegen mogelijk daar aanwezige ziekte-
kiemen. Let vanwege uw gezondheid
ook heel goed op de hygiëne.
Zorg ervoor dat er geen giftige gassen
in de werkruimte aanwezig zijn.
Neem de regels van de arbeidsinspectie
in acht en zorg dat er eerste-hulpmate-
riaal beschikbaar is.
In sommige gevallen kunnen pompen
en het af te voeren materiaal heet zijn,
dan bestaat er kans op verbranding.
Voor installatie in explosiegevaarlijke
gedeeltes zijn bijzondere voorschriften
van toepassing!
Dit apparaat is niet bestemd om te wor-
den gebruikt door mensen (met inbe-
grip van kinderen) met beperkte fysieke,
zintuiglijke of geestelijke vermogens of
gebrek aan ervaring en/of kennis, tenzij
ze worden begeleid door een persoon
die verantwoordelijk is voor hun vei-
ligheid of van deze persoon instructies
hebben gekregen hoe dit apparaat te
gebruiken. Kinderen moeten begeleid
worden om ervoor te zorgen dat ze niet
met het apparaat gaan spelen.

15
NEDERLANDS
GEBRUIK
De WCfix 260 is geschikt voor de ver-
werking van een aan de wand hangend
enkel WC ook onder het terugstroming-
sniveau.
∙Het gebruikerscircuit moet klein zijn
en boven het terugstromingsniveau
een extra WC ter beschikking heb-
ben.
∙Er mag uitsluitend huishoudelijk vuil
water zonder schadelijke stoffen vol-
gens EN 12056 ingevoerd worden.
∙De werking gebeurt in combinatie
met een spoelkast met een spoel-
hoeveelheid van minstens 6 l. Bij
spoelhoeveeheden minder dan 6 l,
bv. door spaartoetsen is een correcte
werking niet gewaarborgd.
∙Bijkomend mag max. één wasbek-
ken, één douche en één bidet aan-
gesloten worden. De rioleringsvoor-
werpen moeten met het apparaat in
dezelfde ruimte geïnstalleerd wor-
den.
∙De aansluiting van extra riolerings-
voorwerpen zoals bv. wasmachine,
spoeler, spoelmachine of badkuip is
volgens DIN EN 12050 T3 niet toege-
laten.
Bij aansluiting van installatie volgens
voorschrift en juist gebruik, voldoet
het apparaat aan de veiligheidseisen
van de EMC-richtlijn 2004/108/EG en is
het geschikt voor gebruik in huiselijke
ruimten welke zijn aangesloten op het
openbare elektriciteitsnet.
Het gebruik is overal zinvol waar in het
huishoudelijke bereik bij renoverings-
of verbouwingswerken de installatie van
een toilet gewenst wordt. De aanwezige
fecaliën en het toiletpapier worden door
de pomp in reeds voorhanden zijnde
verzamelleidingen getransporteerd.
ATTENTIE!
∙Er mogen echter geen hygiënische
artikelen, papieren handdoeken,
vochtige toiletdoekjes, etensresten,
oplosmiddelen, chemicaliën, vetten,
etc. ingevoerd worden.
∙De stromingssnelheid in de perslei-
ding moet min. 0,7 m/s bedragen.
∙De gebruiksgrens wegens de man.
transporthoogte bedraagt 0,4 bar
(4,0 mWs).
Toegelaten transportgoedtemperatuur:
35°C, bedrijfswijze: uitzetbedrijf S3,
30% (3 min. bedrijf – 7 min pauze)
Bij installaties in bad- en dou-
cheruimten moet VDE-voor-
schrift 0100 deel 701 nageleefd
worden!
De WCfix 260 is bij droge opslag tot
–20°C vorstbestendig. Ingebouwd mag
het resterende water in de installatie
echter niet bevriezen.
Leveromvang
1 WCfix 260 V met alarminstallatie en
potentiaalvrij contact plug-and-play
gemonteerd, 1 terugslagklep 1¼”, 1
manchette DN 100, 1 gebruik voor ver-
luchting, 1 bedrijfshandleiding met re-
serveonderdelenlijst, 1 afgangsbocht
d40, 3 manchetten DN 50, 1 sticker "Niet
toegelaten invoeringen", 1 houtschroef
4x40, 1 tap S6, 1 verluchtingsrooster, 1
actiefkoolfilter, 2 overgangsmofnippel, 6
slangklemmen DN 40, 2 slangklemmen
DN 100 en 2 slangklemmen DN 32, 1 af-
loopslang 600 lg met stoppen en slang-
klem, 1 voorrangklep toevoerleiding.
ELEKTRISCHE
AANSLUITING
Enkel een elektrovakman mag
aan pomp, stekker of sturing
elektrische werkzaamheden
uitvoeren.
ATTENTIE!
Stroomnetstekker nooit in
water leggen! Eventueel indringend wa-
ter kan tot storingen en schade leiden.
De respectievelijk geldende normen
(bv. EN), landspecifieke voorschriften
(bv. VDE) alsook de voorschriften van de
plaatselijke stroomnetvoorzieningsex-
ploitant moeten nageleefd worden.
Bedrijfsspanning naleven (zie typepla-
tje)!
De WCfix 260 mag uitlsuitend aan vol-
gens voorschrift geïnstalleerde stop-
contacten aangesloten worden, die met
minstens 10 A (traag) beveiligd zijn. Een
motorbeveiliging moet niet voorgescha-
keld worden omdat een wikkelingsther-
mostaat ingebouwd is.
Ontoelaatbaar hoge temperaturen en
bedrijfstijden leiden tot een afschake-
ling door de thermostaten.
Na het in werking treden van
de thermostaat moet voor het
verhelpen van de storingsoor-
zaak de stroomnetstekker uitgetrokken
worden omdat het apparaat zelfstandg
opnieuw inschakelt.
Sturing van de installatie
De WCfix 260 V bezit een niveauscha-
keling die de pomp, afhankelijk van de
waterstand, in- resp. afschakelt. De
bieptoon van de ingebouwde alarmin-
stallatie signaleert dat een werkings-
storing aanwezig is, ook wanneer deze
slechts kortstondig aanwezig is. Voor
het verder leiden het alarm beschikt het
apparaat op de platine over een potenti-
aalvrij storingsmeldingscontact (5A/250
V).
INBOUW
De WCfix 260 V is voor inbouw in een
voorwandinstallatie voorzien. De instal-
latie wordt direct naast de WC-module
voor een aan de wand hangend WC in-
gebouwd. De aansluiting gebeurt met
de afloopboog van de voorwandinstal-
latie en een HT-boog DN 100, 15º. De
WCfix 260 V kan naar keuze rechts of
links naast het WC-bekken geïnstal-
leerd worden.
ATTENTIE! Een langere verbindingsbuis
tussen WC-afloopboog en WCfix 260 V,
om de installatie verderaf in te bouwen,
leidt wegens afzettingen en lucht in de
verbindingsbuis tot functiestoringen en
is daarom niet toegelaten. De afstand
tussen het midden van de wand-WC en
WCfix mag 350 mm niet overschrijden.
Het midden van de toiletafvoer moet 220
mm boven het opstellinsgniveau van de
WCfix liggen.
Naast een wand-WC is de aansluiting
van een handwasbekken, een douche
en een bidet toegelaten. Andere aan-
sluitingen zijn uit bouwkundig opzicht
niet toegelaten. Het reservoir heeft aan
de zijkanten en bovenaan, voor de extra
aansluiting van bovengenoemde riole-
ringsvoorwerpen, leidingen met nomi-

16
NEDERLANDS
nale breedte 50, zodat bv. HT-buis DN 50
gebruikt kan worden. De meegeleverde
elastische verbindingsmanchetten voor
de afvoerleidingen vereenvoudigen de
montage en zijn om geluidsbescher-
mingsredenen noodzakelijk.
ATTENTIE! De aansluitingsleidingen
van douche en wasbekken moeten zo
dicht mogelijk bij de installatie van een
zogenaamde aanstuwboog voorzien
worden. Deze boog moet minstens een
hoogte van 180 mm tussen de onder-
kant van de buis en het opstellingsni-
veau hebben. Door luchtblazen in de
aansluitingsleiding kan het tot afvoer-
problemen en terugstroming komen.
Om deze terugstroming te vermijden
moet de toevoerleiding van de douche
in haar hoogste punt verlucht worden.
De verluchtingsleiding kan aan de re-
servoirverluchting aangesloten wor-
den. Met gebruik van de meegeleverde
voorrangklep kan de hoogte van de aan-
stuwboog met 160 mm verminderd wor-
den. Overeenkomstig kan daarmee ook
de hoogte van de douchekuip dalen. Het
gebruik van deze klep is echter volgens
DIN EN 12056 niet toegestaan.
De inbouw van de opvoerinstallatie voor
het beplanken van het frame vergemak-
kelijkt de montage en de controle van de
aansluitingen.
Instructies voor de persleiding
Die door de klant geleverde persleiding
wordt door de S-vormige afvoerbocht
aan de drukafvoder van de WCfix 260 V
aangesloten. De door de fabrikant voor-
gegeven afmetingen van de persleiding
en gebruiksgrenzen moeten aangehou-
den worden. Afwijkingen beïnvloeden de
capaciteit.
De aansluiting van de terugslagklep
1¼”, DN 32 (leveringsomvang) in de
persleiding moet gekozen worden zo-
als in afbeelding 5 voorgesteld. De vrije
ruimte boven de WCfix 260 V wordt voor
de demontage van de motor-pompeen-
heid ingeval van onderhoud/storing
benodigd. De persleiding moet zonder
verloop geplaatst worden. Moet deze
toch met verloop naar de overgangs-
plaats geleid worden, moet zij vanaf het
hoogste punt in een groter gedimensi-
oneerde leiding uitgebreid worden. Zo
worden zuigeropvoerders vermeden,
die tot functiestoringen leiden.
Instructies voor de reservoirverluch-
ting:
ATTENTIE! Een reservoirverluchting is
voor de werking van de installatie be-
slist noodzakelijk.
Zij gebeurt bv. via een door de klant ge-
leverde HT-buisleiding DN 50, die het
gebruik voor verluchting (leveringsom-
vang) of een verluchtingsleiding via het
dak met de installatie verbindt (geslo-
ten systeem, afbeelding 13).
Door de verbindingsleiding wordt uit-
gesloten dat vochtige lucht uit het re-
servoir in de opstellingsruimte van de
WCfix 260 V binnendringt en daar on-
gemerkt tot schimmelvormng en vocht-
schade leidt. Bij de leveringsomvang
van de WCfix 260V hoort een actiefkool-
filter, die in het gebruik voor verluchting
geurbelasting vermindert. Voor inbouw
moet de folie verwijderd worden. Het
onderhoud en de vervanging moet van
buitenaf via het verluchtingsrooster ge-
beuren. Het gebruik voor verluchting
kan zoals in de afbeelding voorgesteld
aangesloten worden. Eveneens kan het
gebruik voor verluchting ook naar bo-
ven of naar opzij uit de voorwand geleid
worden wanneer dit gewenst wordt.
Deze moet echter minstens 850 mm
boven het instelniveau van de WCfix ge-
installeerd worden.
Maken van een boring ø 76 mm voor de
montage van de verluchting.
Dwarsdoorsnede door de afgewerkte
wandopbouw in het bereik van het ge-
bruik voor verluchting. Wordt de ver-
luchting via het dak geleid, worden ge-
bruik voor verluchting en actiefkoolfilter
niet benodigd.
Veiligheidsinstructies bij de elektri-
sche aansluiting
De installatie is plug-and-play en mag
enkel aan volgens de normen be-
schermcontactstopcontacten aange-
sloten worden. Voor de aansluiting van
het stopcontact bieden zich twee moge-
lijkheden:
1) De installatie binnenin de voor-
wandinstallatie, positie van het stop-
contact zoals voorgesteld. Voor be-
vestiging van de alarminstallatie door
uittrekken van de stroomnetstekker
moet de afdekking van de onderhouds-
opening verwijderd worden.

17
NEDERLANDS
2) De installatie van het stopcontact
buiten de voorwandinstallatie, in de
nabijheid van de onderhoudsopening
(afbeelding 10). Voor bevestiging van de
alarmmelding of afschakeling in geval
van storing bestaat onmiddellijke toe-
gang tot de stroomnetstekker.
Voor deze installatie is een verzonken
wandmontagebox met uitgesneden bo-
dem vereist. De afdekking gebeurt met
een in de handel verkrijgbare herdaan-
sluitbox van een willekeurige aanbieder.
De geopende box, na verwijderen van de
herdaansluitbox, maakt het doorheen-
voeren van de stroomnetstekker moge-
lijk voor de eerste installatie en ingeval
van onderhoud.
Instructies voor de modules voor
voorwandinstallatie
De WCfix 260 V is met alle in de handel
verkrijgbare voorwandinstallatiesys-
temen combineerbaar. De wezenlijke
montagevoorwaarden in verbinding met
de WCfix 260 V worden voorgesteld.
Worden bij een voorwanddiepte van 200
mm meerdere modules over een aan
de bodem gemonteerde rail met een
grotere afmeting dan 40 x 30 mm uitge-
richt, moet ev. een plaat als compensa-
tie onder de installatie gelegd worden.
De plaat mag niet te dik zijn zodat nog
voldoende verloop in de afvoerleidingen
van het WC-bekken voorhanden is. De
douche moet eveneens, voor de sterkte
van de plaat, hoger geplaatst worden.
Montage
Controleer voor het begin van de mon-
tage de leveringsomvang van de instal-
latie en de door de klant in aanmerking
te nemen inbouwvoorwaarden.
ATTENTIE! Er is een onderhoudsope-
ning met afmetingen van minstens 500
x 400 mm te voorzien. Een montagekit
voor integratie van een frameloze on-
derhoudsklep uit tegels kan als acces-
soire onder art. nr. JP41075 besteld
worden.
In de klaargemaakte inbouwruimte van
de installatie moeten de afvoer- en de
persleiding volgens de voorstelling
voorgemonteerd worden. De middelste
as van de persleiding moet met een
wandafstand van 90 mm gemonteerd
worden, zodat ingeval van onderhoud
de afvoerbocht uit de voorwandinstal-
latie kan gedraaid worden. Wordt de
installatie rechts van het WC geïnstal-
leerd moet de montage in spiegelbeeld
uitgevoerd worden.
Fecaliënopvoerinstallaties moeten te-
gen bovendrijven beveiligd worden. De
opstellingsplaats mag niet overstroomd
worden.
De WCfix 260 V in de inbouwruimte
plaatsen en tussen afvoer- en de pers-
leiding uitrichten. Met een lange boor,
Ø 10 mm, wordt tussen de reservoirzij-
wand en de beide bevestigingsdomen
een wandmarkering aangeboord. De
stokschroef voor bovendrijvingsbeveili-
ging moet naderhand op het reservoir
liggen, resp. slechts een kleine speling
aangeven. Na het aanboren de instal-
latie uit de onderhoudsopening verwij-
deren en boring Ø 10 klaarmaken. Aan-
sluitend de tap inplaatsen. Stokschroef
M8, 200 lang, doch nog niet monteren.
De aansluitingsleidingen voor de extra
aan de wand-WC te rioleren sanitai-
re voorwerpen, douche, wasbekken of
bidet moeten bv. door middel van een
gatzaag geopend worden. De opening
aansluitend ontbramen.

18
NEDERLANDS
ATTENTIE! De uitgesneden afsluiting
mag daarbij niet in het reservoir achter-
blijven.
Voor montage de voorrangklep in het
bereik van de afdichting met vaseline
invetten en in de geopende toevoerlei-
dingen klikken. Werking van de gemon-
teerde klep controleren.
ATTENTIE! Voor een eenvoudige nood-
verwerking van het opgestapelde afval-
water in het reservoir kan de meege-
leverde PVC-slang met afsluitstoppen
aan het reservoir gemonteerd worden.
Hiervoor moeten de leidingen Ø 13 on-
deraan aan het reservoir met een spi-
raalboor (max. Ø 9) uitgeboord worden.
De slang opschuiven en met de slang-
klem beveiligen (aantrekmoment 1,5
Nm). Erop letten dat de afvoeropening
van de slang met de stoppen veilig af-
gesloten is.
Voor inbouw van de installatie moeten
de verbindingsmanchetten DN 50 en DN
100 met de klemmen (leveringsomvang)
op de afloopleidingen bevestigd worden.
Let daarbij op correcte en dichte zitting.
De installatie in de inbouwruimte plaat-
sen, uitrichten en de houtschroef naar
de bovendrijvingsbeveiliging monteren.
Dan de verbindingsmanchetten met de
klemmen aan de leidingen van het re-
servoir monteren.
Als laatste stap wordt de afvoerbocht
tussen persleiding en drukafvoer van de
installatie met een klem gemonteerd.
ATTENTIE! Let bij alle klemverbindin-
gen op veilige en dichte zitting!
Sticker met gebruikersinstructies aan-
brengen. De zich in de accessoires
bevindende sticker met symboolvoor-
stelling voor gebruiksinstructies goed
zichtbaar voor de gebruikers van de
toiletten aanbrengen, bv. boven het toi-
letdeksel of aan de binnenzijde van het
deksel.
ATTENTIE! Niet toegelaten invoeringen
kunnen tot functiestoringen en bescha-
digingen leiden, die de garantieaan-
spraken doen vervallen.
Praktische raadgevingen
Na gebruik van in de handel verkrijg-
bare reinigingsmiddelen meermaals
spoelen zodat geen aggressieve voor-
werpen van het reinigingsmiddel in de
WCfix 260 V achterblijven.
Houders van continue reinigingsmidde-
len bijzonder stevig aan het WC-bekken
bevestigen, zodat deze niet in de instal-
latie gespoeld worden.
REINIGING EN
ONDERHOUD
De WCfix 260 V is bij doelgericht ge-
bruik onderhoudsvrij. Ook dan moet
de installatie minstens 1x per jaar in
ogenschouw genomen worden om de
dichtheid van alle aansluitingen te con-
troleren.
1 x per jaar moet het actiefkoolfilter in
het gebruik voor verluchting gecontro-
leerd en vervangen worden.
Enkel een elektrovakman mag
aan de WCfix werkzaamheden
uitvoeren!
Voor elke werkzaamheid aan de
WCfix stroomnetstekker uit-
trekken!
Verhelpen van verstoppingen bij
alarmmelding
1. Onderhoudsklep openen.
2. Loopt de pomp zwaar of is deze ge-
blokkeerd kan deze met een schroe-
vendraaier zonder verdere demontage
opnieuw in gang gezet worden. Hier-
voor de stoppen van de boring in de af-
dekkap verwijderen. Een langere gleuf-
schroevendraaier door de boring in de
afdekkap steken. Door lichtjes draaien
de gleuf in de motoras aantikken en de
blokkering door krachtig draaien van de
as in beide richtingen verhelpen.
Vervolgens controle van de
pomp door kortstondig inste-
ken van de stroomnetstekker.
3. Volgt na punt 2 geen normale pomp-
werking, moet de motor-pompeenheid
gedemonteerd worden.
Voor verdere demontage moet ver-
volgens de waterterugstroming in het
WC-bekken en in de installatie verhol-
pen worden.
Hiervoor kan u met een boormachine
(n>2000 min-1 rechtsdraaiend) en een
ca. 130 mm lange schroevendraaier een
noodverwerking uitvoeren.

19
NEDERLANDS
Werd bij de montage de meegeleverde
PVC-slang aan het reservoir gemon-
teerd, kan een eenvoudige noodverwer-
king van het opgestapelde resterende
water gebeuren. Hiervoor wordt het
resterende water via de slang in een
plat vat afgelaten. Aansluitend wordt de
slang opnieuw met een geschikte stop
afgesloten.
Bij de verdere arbeidsstappen blijft het
reservoir in de wand geïnstalleerd. En-
kel de motor-pompeenheid moet gede-
monteerd worden. Hiervoor als eerste
de schroef van de afdekkap losmaken.
De kap lichtjes in de richting van de
persleiding trekken tot de klikverbin-
ding lost. Dan de kap afnemen. In stap
2 de klem van de afvoerbocht aan de
terugslagklep losmaken. Als derde de
schroeven van de vier bevestigingslus-
sen enkel losdraaien. De schroeven zijn
onverliesbaar in de motor-pompeen-
heid gemonteerd. Motor-pompeenheid
vastnemen en uit het reservoir trekken.
4. Vreemde voorwerpen uit het reservoir
of de pomp door de zuigmond verwijde-
ren en, indien nodig, de onderdelen rei-
nigen.
5. installatie in omgekeerde volgorde
opnieuw zorgvuldig monteren. Hier-
voor de motor-pompeenheid met de
hand in de afdichtingsset drukken en
de schroeven in de lussen kruislings
handvast aantrekken. Hierbij eerst door
lichtjes draaien naar links de voorge-
vormde draadstanggangen zoeken.
ATTENTIE! Bij opnieuw monteren op
correcte zitting van de O-ring aan de mo-
tor-pompeenheid letten! Voor opnieuw
inbouwen moet zowel de O-ring alsook
de zitting aan het reservoir, bv. met vase-
line, beslist goed ingevet worden.
Inbouw/vervanging van het actief-
koolfilter
Het actiefkoolfilter in het accessoire-
pakket (leveringsomvang) wordt aanbe-
volen bij geurbelasting. Voor de inbouw
of vervanging moet het verluchtings-
rooster van de verluchtingsbehuizing
afgenomen worden. Het filter (vooraf
folie verwijderen) in de opening drukken
resp. uitnemen. Bij verbruikt filter, inge-
val van onderhoud, nieuw filter gebrui-
ken. Aansluitend het verluchtingsroos-
ter opnieuw plaatsen. Een filterwissel
moet bij geurbelasting, minstens echter
1 maal per jaar gebeuren.
Kleine hulp bij storingen
Probleem Oorzaak Verhelping
WCfix start niet op, water blijft in het toi-
letbekken staan
Stroomuitval Stroomnetspanning controleren, zekering
defect, Stroomnetleiding beschadigd.
LET OP! Speciale leiding mag uitsluitend
door onze klantendienst of een elektro-
vakman vervangen worden.
Loopwiel geblokkeerd zie "Reiniging en Onderhoud"
Water in het toiletbekken loopt slechts
langzaam af
Verstopping Spoelwaterhoeveelheid in de WC-spoel-
kast controleren en ev. op 9 l resp. op
maximale hoeveelheid instellen. Komt
het water niet hoger dan normaal in het
WC-bekken terug, nogmaals spoelen en
ev. herhalen in zoverre nog afgepompt
wordt. In het andere geval de klanten-
dienst op de hoogte brengen.
Transporthoogte te groot zie "Persleiding"
Meermaals inschakelen van de WCfix na
normale transporthandeling
• Het ventiel in de spoelkast is ondicht en
er loopt water via het WC-bekken in de in-
stallatie.
• Na het pompen loopt water in de WCfix
260 V terug, omdat de terugslagklep on-
dicht of defect is.
• Verstopping in het reservoir voor de
pomp zodat water slechts in kleine inter-
vallen afgepompt wordt.
• Defect aan de niveauschakelaar van de
installatie.
Spoelkastventiel controleren, terug-
slagklep controleren, wanneer nog geen
terugstroming in het WC-bekken meer-
maals in verschillende tijdsafstanden de
spoeling in werking zetten. Treedt geen
verbetering op, klantendienst contacteren.
Verhoogd bedrijfsgeruis Vreemde voorwerpen in de pomp Motor-pompeenheid demonteren, zie
"Reiniging"
Alarm in de installatie weerklinkt Looptijd te lang Persleiding of pompzuigmond verstopt
te hoge waterstand in het reservoir Pomp blokkeert of verstopt
Periodiek optredende verstopping Geen homogenisering van het medium Nalooptijd verlengen tot slurpbedrijf kort-
stondig hoorbaar is

20
ITALIANO
Il prodotto acquistato è una pompa
JUNG PUMPEN di elevate prestazioni e
qualità. Eseguire un'installazione con-
forme alle istruzioni operative per ga-
rantire che il nostro prodotto rispecchi
pienamente le aspettative dell'acquisto.
I danni causati da un uso non conforme
invalidano la garanzia.
Osservare quindi le indicazioni delle
istruzioni di funzionamento!
Come qualsiasi altro dispositivo elettri-
co anche questo prodotto può disatti-
varsi a causa di cali di tensione o difetti
tecnici. Se questo può causare danni si
consiglia di installare un dispositivo di
allarme indipendente dalla rete elettri-
ca. A seconda dell'utilizzo si deve, a pro-
pria discrezione, prevedere un gruppo
generatore di emergenza o un secondo
impianto.
INDICAZIONI
DI SICUREZZA
Le presenti istruzioni di funzionamen-
to contengono informazioni di base da
rispettare in fase di installazione, fun-
zionamento e manutenzione. È impor-
tante che le istruzioni di funzionamen-
to vengano lette dall'installatore e dal
personale specializzato/gestore prima
del montaggio e della messa in funzio-
ne. Le istruzioni devono essere sempre
disponibili sul luogo di impiego della
pompa e dell'impianto.
Il non rispetto delle indicazioni di sicu-
rezza può causare la perdita di eventuali
diritti di risarcimento danni.
Contrassegno delle indicazioni
Nelle presenti istruzioni di funziona-
mento le indicazioni di sicurezza sono
contrassegnate con determinati simbo-
li. L'inosservanza può essere pericolo-
sa.
Pericolo generico per le persone
Pericolo tensione elettrica
ATTENZIONE! Pericolo per mac-
chinari e funzionamento
Qualificazione del personale
Il personale per l'uso, la manutenzione,
l'ispezione e il montaggio deve presen-
tare un livello di qualifica conforme e
deve essersi informato studiando esau-
stivamente le istruzioni di funziona-
mento. Le aree di responsabilità, com-
petenza e il monitoraggio del personale
devono essere regolamentate in modo
preciso dal gestore. Se il personale non
dispone del giusto grado di conoscen-
ze necessarie, è necessario provvedere
all'istruzione e alla formazione dello
stesso.
Operazioni in consapevolezza della
sicurezza
Rispettare le indicazioni di sicurezza
presenti nelle istruzioni di funziona-
mento, le normative in vigore a livello
nazionale sulla prevenzione degli infor-
tuni, nonché eventuali normative sul la-
voro, funzionamento e sulla sicurezza.
Indicazioni di sicurezza per il gesto-
re/utente
Le disposizioni in vigore, le normative
locali e le disposizioni in materia di si-
curezza devono essere rispettate.
Eliminare i pericoli dovuti all'energia
elettrica.
Le perdite di liquidi pompati pericolosi
(ad es. liquidi esplosivi, velenosi, bol-
lenti) devono essere gestite in modo
che non costituiscano un pericolo per le
persone o per l'ambiente. Osservare le
norme in vigore.
Indicazioni di sicurezza per le opera-
zioni di montaggio, ispezione e manu-
tenzione
In linea di principio si devono eseguire
operazioni solo a macchina spenta. Le
pompe o i gruppi, che pompano sostan-
ze pericolose per la salute, devono es-
sere decontaminati.
Subito dopo il termine delle operazio-
ni si devono reinstallare e rimettere in
funzione tutti i dispositivi di sicurezza e
protezione. La loro efficienza deve es-
sere controllata prima della rimessa in
esercizio, in ottemperanza alle attuali
norme e disposizioni in materia.
Modifiche autonome e produzione dei
pezzi di ricambio
Le modifiche alla macchina sono con-
sentite solo in accordo con il produttore.
I pezzi di ricambio originali e gli acces-
sori autorizzati dal produttore garanti-
scono la sicurezza. L'uso di altri pezzi
può invalidare la responsabilità per le
conseguenze che ne dovessero deriva-
re.
Modalità di funzionamento non con-
sentite
La sicurezza di funzionamento della
macchina acquistata è garantita solo da
un utilizzo conforme alle disposizioni. I
valori limite indicati nel capitolo "Speci-
fiche tecniche" non devono essere su-
perati in nessun caso.
Indicazioni per la prevenzione degli
incidenti
Prima di eseguire operazioni di mon-
taggio o manutenzione, bloccare l'area
di lavoro e verificare che il sollevatore
funzioni in modo irreprensibile.
Non eseguire mai lavori da soli; utiliz-
zare sempre casco e occhiali di prote-
zione e scarpe di sicurezza, nonché, se
necessario, imbracatura di sicurezza
idonea.
Prima di eseguire saldature o utilizzare
dispositivi elettrici, controllare che non
ci siano pericoli di esplosione.
Se nell'impianto per acque cariche la-
vorano persone, queste devono essere
vaccinate contro eventuali agenti pato-
geni presenti nell'area di lavoro. Presta-
re attenzione alla pulizia e alla salute.
Accertarsi che nell'area di lavoro non
siano presenti gas velenosi.
Osservare le normative sulla sicurezza
del lavoro e tenere a disposizione il kit
di primo soccorso.
In alcuni casi la pompa e il mezzo po-
trebbero essere incandescenti, pericolo
di ustioni.
Per il montaggio in aree a pericolo di
esplosione sono valide specifiche nor-
mative!
