Oase ProMax Pressure Automatic 5500/5 User manual

ProMax Pressure Automatic 5500/5 & 6000/8
ProMax Pressure Well Automatic 3000/15 & 6000/8
36106_Oase_GA_ProMax_Pressure-PressureWell-5500-5-6000-8_DE_A5_11-17.indd 1 10.11.17 13:48

2 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
A
B
POX0020 POX0023
C D
POX0024 POX0021


3
E
POX0022
F
G
POX0089
POX0104

4 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
Original Gebrauchsanleitung
DE
WARNUNG WARNUNG
•Dieses Gerät kann von Kin-
dern ab 8 Jahren und darüber
sowie von Personen mit ver-
ringerten physischen, senso-
rischen oder mentalen Fähig-
keiten oder Mangel an Erfah-
rung und Wissen benutzt wer-
den, wenn sie beaufsichtigt o-
der bezüglich des sicheren
Gebrauchs des Gerätes un-
terwiesen wurden und die da-
raus resultierenden Gefahren
verstehen.
•Kinder dürfen nicht mit dem
Gerät spielen.
•Reinigung und Benutzerwar-
tung dürfen nicht von Kindern
ohne Beaufsichtigung durch-
geführt werden.
•Das Gerät muss über eine
Fehlerstrom-Schutzeinrich-
tung mit einem Bemessungs-
fehlerstrom von maximal
30 mA abgesichert sein.
•Gerät nur anschließen, wenn
die elektrischen Daten von
Gerät und Stromversorgung
übereinstimmen. Die Geräte-
daten befinden sich auf dem
Typenschild am Gerät, auf
der Verpackung oder in die-
ser Anleitung.
•Bevor Sie ins Wasser greifen,
alle elektrischen Geräte im
Wasser vom Stromnetz tren-
nen.
•Gerät nur betreiben, wenn
sich keine Personen im Was-
ser aufhalten.
•Eine beschädigte Netzan-
schlussleitung sofort durch
OASE, einen autorisierten
Kundendienst oder eine qua-
lifizierte Elektrofachkraft er-
setzen lassen, um Gefahren
durch Stromschlag zu vermei-
den.
SICHERHEITSHINWEISE
Elektrischer Anschluss
•Verlängerungsleitungen und Stromver-
teiler (z. B. Steckdosenleisten) müssen
für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Steckerverbindungen vor Feuchtigkeit
schützen.
•Gerät nur an einer vorschriftsmäßig in-
stallierten Steckdose anschließen.

5
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
Sicherer Betrieb
•Bei defektem Gehäuse darf das Gerät
nicht betrieben werden.
•Bei defekter elektrischer Leitung darf
das Gerät nicht betrieben werden.
•Gerät nicht an der elektrischen Leitung
tragen oder ziehen.
•Leitungen geschützt vor Beschädigun-
gen verlegen und darauf achten, dass
niemand darüber fallen kann.
•Niemals technische Änderungen am
Gerät vornehmen.
•Nur die Arbeiten am Gerät durchführen,
die in dieser Anleitung beschrieben
sind. Wenn sich Probleme nicht behe-
ben lassen, eine autorisierte Kunden-
dienststelle oder im Zweifelsfall den
Hersteller kontaktieren.
•Nur Original-Ersatzteile und -Zubehör
für das Gerät verwenden.
ÜBER DIESE
GEBRAUCHSANLEITUNG
Mit dem Kauf des Produkts ProMax Pres-
sure Automatic 5500/5, 6000/8, Well
Automatic 3000/15, 6000/8 haben Sie
eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des
Gerätes die Anleitung sorgfältig und ma-
chen Sie sich mit dem Gerät vertraut. Alle
Arbeiten an und mit diesem Gerät dürfen
nur gemäß der vorliegenden Anleitung
durchgeführt werden.
Beachten Sie unbedingt die Sicherheits-
hinweise für den richtigen und sicheren
Gebrauch.
Bewahren Sie diese Anleitung sorgfäl-
tig auf. Bei Besitzerwechsel geben Sie
bitte die Anleitung weiter.
Warnhinweise in dieser Anleitung
Die Warnhinweise in dieser Anleitung sind
durch Signalworte klassifiziert, die das
Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise
gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder
schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Ver-
ständnis oder der Vorbeugung möglicher
Sach- oder Umweltschäden dienen.
Verweise in dieser Anleitung
A Verweis auf eine Abbildung, z. B.
Abbildung A.
→Verweis auf ein anderes Kapitel.

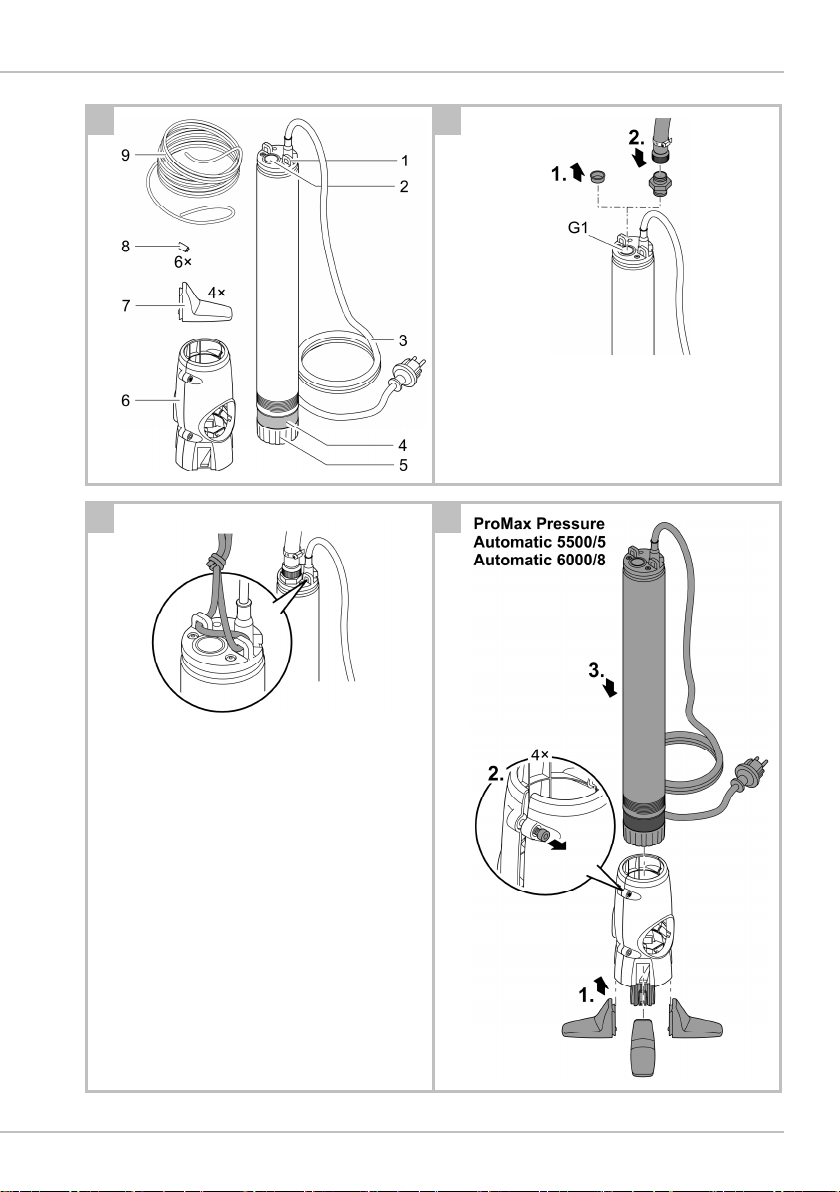

PRODUKTBESCHREIBUNG
Übersicht
A
ProMax Pressure
Well Automatic 3000/15, 6000/8
Automatic 5500/5, 6000/8
1
Befestigungsösen für
Seil
•
•
2
Anschluss Druckseite,
G1
•
•
3
Netzanschlussleitung
•
•
4
Sieb Saugseite
•
•
5
Pumpenfuß
•
•
6
Standfuß
•
–
7
Aufstellfüße
•
–
8
Gummipuffer zur Lage-
rung der Pumpe bei hori-
zontaler Aufstellung
•
–
9
Befestigungsseil, 20 m
•
•

6 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
Bestimmungsgemäße Verwendung
Das in dieser Anleitung beschriebene Pro-
dukt ausschließlich wie folgt verwenden:
•Fördern von klarem Wasser oder Re-
genwasser.
•Bewässern und Gießen.
•Wasserentnahme aus Regentonnen
oder Zisternen.
•Nur für private Zwecke verwenden.
•Betrieb unter Einhaltung der techni-
schen Daten. (→ Technische Daten)
Möglicher Fehlgebrauch
Für das Gerät gelten folgende Einschrän-
kungen:
•Nicht geeignet für Salzwasser.
•Nicht geeignet für Trinkwasser.
•Nicht in Verbindung mit Chemikalien,
Lebensmitteln, leicht brennbaren oder
explosiven Stoffen einsetzen.
•Nicht an die Trinkwasserversorgung an-
schließen.
AUFSTELLEN UND ANSCHLIEßEN
Druckschlauch anschließen
Die Förderleistung ist optimal bei einem
Schlauchinnendurchmesser von 25 mm
(1").
So gehen Sie vor:
B
1.Schutzkappe abziehen.
2.Druckschlauch und Adapter mit dem
Anschluss Druckseite verbinden.
– Empfehlung: Schnellkupplung ver-
wenden.
Pumpe in Bohrbrunnen oder Schacht
aufstellen
C
•Befestigungsseil mit doppeltem Knoten
an den Ösen befestigen und die Pumpe
in den Bohrbrunnen oder Schacht her-
ablassen.
•Die Pumpe mit einem Abstand von min-
destens 1 m zum Grund mit dem Befes-
tigungsseil fixieren.
– Dadurch wird das Ansaugen von
Schmutzpartikeln vermieden.
•Das Sieb der Saugseite muss mindes-
tens 150 mm unter dem Wasserspiegel
liegen.
•Nicht an der Netzanschlussleitung tra-
gen.
•Ab 5 m Bohrbrunnen- oder Schachttiefe
die Netzanschlussleitung im Abstand
von 5 m am Befestigungsseil fixieren
(Zugentlastung).
Pumpe mit Standfuß vertikal aufstel-
len
(nur ProMax Pressure Automatic 5500/5,
6000/8)
Im Tank oder Brunnen kann die Pumpe
mit dem Standfuß vertikal aufgestellt wer-
den.
•Das Sieb der Saugseite muss mindes-
tens 150 mm unter dem Wasserspiegel
liegen.
•Bei sandhaltigem und verschmutztem
Wasser die Pumpe erhöht aufstellen o-
der ProMax Floating Intake (57772) ver-
wenden.
So gehen Sie vor:
D
1.Aufstellfüße auf den Standfuß schie-
ben.
2.Innensechskantschrauben soweit lö-
sen, dass der Standfuß die Pumpe auf-
nehmen kann.
3.Pumpe in den Standfuß schieben.
4.Innensechskantschrauben festziehen,
bis die Pumpe im Standfuß fixiert ist.

7
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN

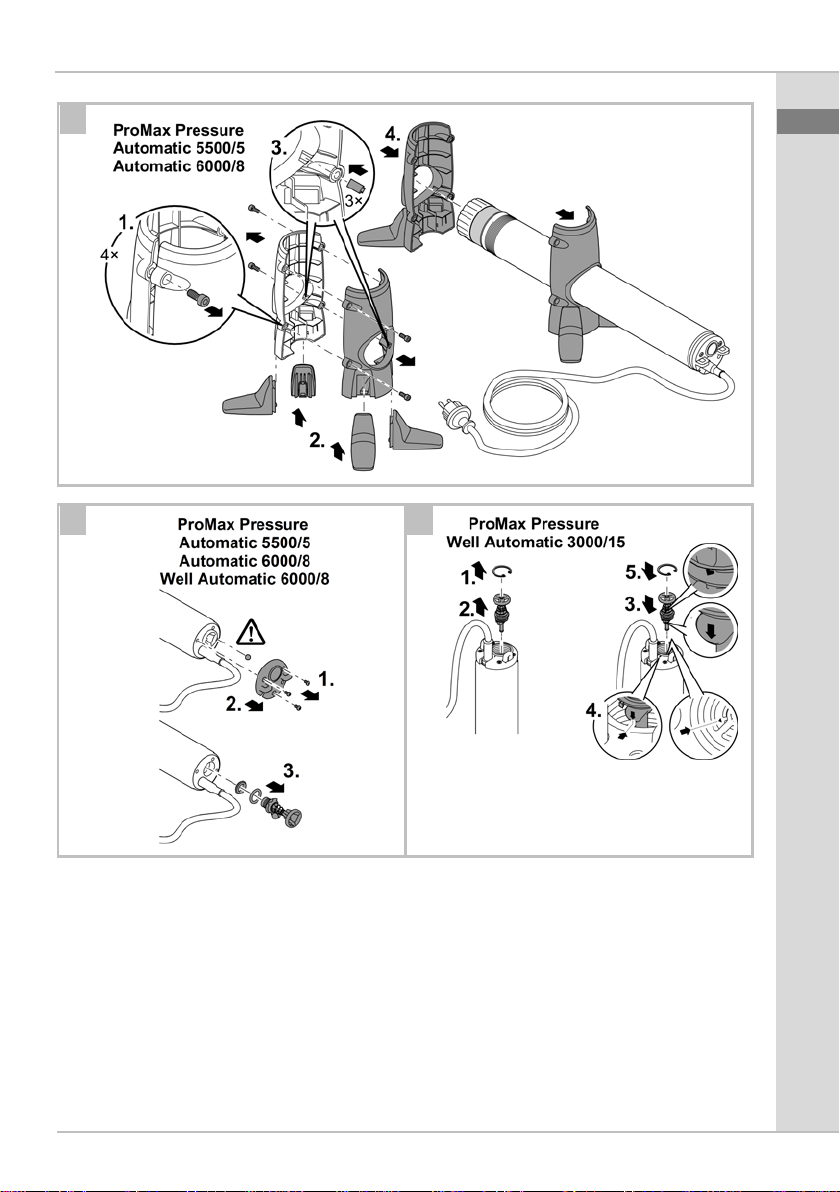

Pumpe mit Standfuß horizontal auf-
stellen
(nur ProMax Pressure Automatic 5500/5,
6000/8)
Im flachen Tank oder Brunnen kann die
Pumpe mit dem Standfuß horizontal auf-
gestellt werden.
•Die Pumpe muss exakt waagerecht
ausgerichtet sein.
•Das zu fördernde Wasser darf keinen
Sand enthalten.
So gehen Sie vor:
E
1.Innensechskantschrauben entfernen.
– Der Standfuß ist zweigeteilt.
2.Zwei Aufstellfüße auf jeden Standfuß
schieben.
3.Drei Gummipuffer jeweils in die Nuten
der Durchführungsöffnung schieben.
– Gummipuffer an beiden Standfüßen
anbringen.
4.Beide Standfüße auf die Pumpe schie-
ben.
– Der Abstand zwischen den Standfü-
ßen muss möglichst groß sein, damit
die Pumpe sicher steht.
BETRIEB
Die Pumpensteuerung übernimmt das au-
tomatische Ein- und Ausschalten der
Pumpe.
•Die Pumpensteuerung (flow control)
misst den Durchfluss und schaltet die
Pumpe bei fehlendem Durchfluss aus.
•Die Pumpe schaltet bei Wassermangel
aus und ist dadurch vor Schäden durch
Trockenlauf geschützt.
•Das integrierte Rückschlagventil verhin-
dert, dass nach dem Ausschalten Was-
ser aus dem Druckschlauch in die
Pumpe zurückfließt. Des Weiteren
schützt das Rückschlagventil die
Pumpe vor Beschädigungen durch
Druckstöße.
Pumpe in Betrieb nehmen
WARNUNG
Gefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch
Stromschlag.
•Die Pumpe im Wasser erst mit dem
Stromnetz verbinden, wenn keine Per-
sonen im Wasser sind oder ins Wasser
greifen.
•Vor dem Betreten des Wassers oder
dem Hineinfassen die Netzspannung al-
ler im Wasser befindlichen Geräte ab-
schalten.
•Netzstecker in die Steckdose stecken.
– Die Pumpe ist betriebsbereit.
– Die Pumpe schaltet automatisch ein,
wenn Wasser entnommen wird und
der Druck in der Druckleitung unter
3,5 bar fällt.
– Die Pumpe schaltet automatisch aus,
wenn kein Wasser mehr entnommen
wird und der maximale Druck in der
Druckleitung erreicht ist.
HINWEIS
Bei sandhaltigem Wasser (z. B. bei
neuen Brunnen) und kurzzeitigem Be-
trieb kann sich Sand in der Pumpe an-
sammeln und das Rückschlagventil oder
die Laufeinheit blockieren.
•Die Pumpe ca. 1 Stunde ununterbro-
chen laufen lassen, bis das sandhaltige
Wasser vollständig abgepumpt ist.
Pumpe außer Betrieb nehmen
•Netzstecker ziehen.

8 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
STÖRUNGSBESEITIGUNG
Störung
Ursache
Abhilfe
Pumpe läuft nicht an
Stromversorgung unterbro-
chen
Sicherung und elektrische
Steckverbindungen prüfen
Pumpe schaltet nach kur-
zer Laufzeit ab
Überlastschutz hat die
Pumpe wegen Überhitzung
abgeschaltet
•Ansaugöffnung reinigen
•Pumpe abkühlen lassen
Brunnen ist trocken
Warten bis der Brunnen
ausreichend Wasser hat
Pumpe läuft, fördert aber
nicht oder fördert ungenü-
gend
Druckschlauch verschlos-
sen
•Druckschlauch knickfrei
verlegen
•Auslauf prüfen und ggf.
reinigen
Ansaugöffnung verstopft
•Ansaugöffnung reinigen
Luft im Druckschlauch
•Druckschlauch entlüften
Falls vorhanden:
Rückschlagklappe im
Druckschlauch falsch ein-
gebaut oder verstopft
•Rückschlagklappe rich-
tig einbauen
•Rückschlagklappe reini-
gen
Sand blockiert das Rück-
schlagventil
•Rückschlagventil reini-
gen (→ Rückschlagventil
reinigen)
•Wenn die Pumpe trotz-
dem nicht anläuft, OASE
kontaktieren
Laufrad defekt oder ver-
schlissen
OASE kontaktieren
•Das Laufrad darf nur
vom Oase-Service er-
setzt werden
Laufrad ist durch Sand blo-
ckiert
•Rückschlagventil reini-
gen (→ Rückschlagventil
reinigen)
•Die Pumpe horizontal le-
gen und mit sandfreiem
Wasser spülen bis der
Sand restlos ausgespült
ist. Wenn die Pumpe
trotzdem nicht anläuft,
OASE kontaktieren.
−Das Laufrad darf nur
vom Oase-Service er-
setzt werden

9
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
REINIGUNG UND WARTUNG
HINWEIS
Empfehlung zur regelmäßigen Reini-
gung:
•Das Gerät nach Bedarf, aber mindes-
tens 2 × jährlich, reinigen.
•Keine aggressiven Reinigungsmittel o-
der chemische Lösungen verwenden,
da sie das Gehäuse beschädigen oder
die Funktion des Geräts beeinträchtigen
können.
•Empfohlene Reinigungsmittel bei hart-
näckigen Verkalkungen:
– Pumpenreiniger PumpClean von
OASE.
– Essig- und chlorfreien Haushaltsreini-
ger.
•Nach dem Reinigen alle Teile mit kla-
rem Wasser gründlich abspülen.
Rückschlagventil reinigen
Sand kann das Rückschlagventil der
Pumpe blockieren, so dass dieses nicht
richtig schließt. Das Rückschlagventil
muss gereinigt werden.
Voraussetzung:
•Druckschlauch und Adapter sind de-
montiert.
ProMax Pressure Automatic 5500/5,
6000/8, Well Automatic 6000/8
So gehen Sie vor:
F
1.Schrauben entfernen.
2.Deckel vorsichtig abnehmen.
– Die Kugel des Entlüftungsventils fällt
heraus. Darauf achten, dass die Ku-
gel nicht verloren geht.
3.Rückschlagventil herausziehen.
4.Rückschlagventil mit klarem Wasser
gründlich reinigen.
5.Teile in umgekehrter Reihenfolge wie-
der zusammenbauen.
6.Vor dem Aufstellen die Pumpe einige
Minuten klares Wasser fördern lassen
(z. B. in einer Wanne), um eventuelle
Sandrückstände restlos zu entfernen.
(→ Aufstellen und Anschließen)
ProMax Pressure Well Automatic
3000/15
So gehen Sie vor:
G
1.Seegerring mit geeigneter Seegerring-
zange entfernen.
2.Rückschlagventil herausziehen.
3.Rückschlagventil mit klarem Wasser
gründlich reinigen.
4.Teile in umgekehrter Reihenfolge wie-
der zusammenbauen.
5.Vor dem Aufstellen die Pumpe einige
Minuten klares Wasser fördern lassen
(z. B. in einer Wanne), um eventuelle
Sandrückstände restlos zu entfernen.
(→ Aufstellen und Anschließen)

10 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
VERSCHLEIßTEILE
Folgende Komponenten sind Verschleiß-
teile und dürfen nur vom OASE-Service
ersetzt werden:
•Laufeinheit
LAGERN/ÜBERWINTERN
Das Gerät ist nicht frostsicher. Bei frostsi-
cherer Aufstellung muss das Gerät nicht
deinstalliert werden. Andernfalls muss
das Gerät bei zu erwartendem Frost dein-
stalliert und eingelagert werden.
So lagern Sie das Gerät richtig:
•Gerät so weit wie möglich entleeren,
eine gründliche Reinigung durchführen
und auf Schäden überprüfen.
•Sämtliche Schläuche, Rohrleitungen
und Anschlüsse soweit wie möglich ent-
leeren.
•Gerät gründlich reinigen, auf Beschädi-
gungen prüfen, beschädigte Teile erset-
zen.
•Gerät trocken und frostfrei lagern.
•Offene Steckverbindungen vor Feuch-
tigkeit und Verschmutzung schützen.
ENTSORGUNG
HINWEIS
Dieses Gerät darf nicht als Hausmüll ent-
sorgt werden.
•Gerät durch Abschneiden derKabel un-
brauchbar machen und über das dafür
vorgesehene Rücknahmesystem ent-
sorgen.

11
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
ERSATZTEILE
Mit Originalteilen von OASE bleibt das Gerät
sicher und arbeitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile fin-
den Sie auf unserer Internetseite.
www.oase-livingwater.com/ersatzteile-di
TECHNISCHE DATEN
ProMax Pressure
Automatic
Well Automatic
5500/5
6000/8
3000/15
6000/8
Anschlussspannung
V AC
220 -
240
220 -
240
220 -
240
220 -
240
Bemessungsfrequenz
Hz
50
50
50
50
Bemessungsleistung
W
800
1100
750
1100
Schutzart
IPX8
IPX8
IPX8
IPX8
Anschluss Druckstutzen
G1
G1
G1
G1
Anschluss max. Regner
2
5
3
5
Max. Schlauchlänge je Regner
m
50
50
50
50
Fördermenge
max.
l/h
5500
6000
3000
6000
Förderhöhe
max.
m
35
57
60
57
Druck
max.
bar
3,5
5,7
6,0
5,7
Tauchtiefe
max.
m
20
20
20
20
Zulässiger Sand im zu för-
dernden Wasser
max.
g/m³
50
50
50
50
Netzanschlussleitung
Länge
m
30
30
30
30
Abmessungen
∅
mm
98
98
74
98
Höhe
mm
763
871
1085
814
Gewicht
kg
13,3
15,1
13,2
13,8

12 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
Translation of the original Operating
Instructions
EN
WARNING WARNING
•This unit can be used by chil-
dren aged 8 and above and
by persons with reduced
physical, sensory or mental
capabilities or lack of experi-
ence and knowledge if they
are supervised or have been
instructed on how to use the
unit in a safeway and theyun-
derstand the hazards in-
volved.
•Do not allow children to play
with the unit.
•Only allow children to carry
out cleaning and user mainte-
nance under supervision.
•Ensure that the unit is fused
for a rated fault current of
max. 30 mA by means of a
fault current protection de-
vice.
•Only connect the unit if the
electrical data of the unit and
the power supply correspond.
The unitdata is to be found on
the unit type plate, on the
packaging or in this manual.
•Before reaching into the wa-
ter, disconnect all electrical
units in the water from the
mains.
•Onlyoperatethe unitifno per-
sons are in the water.
•If a power connection cable is
damaged,have it immediately
replacedby OASE, anauthor-
ised customer service or a
qualified electrician to prevent
electric shock.
SAFETY INFORMATION
Electrical connection
•Extension cables and power distributors
(e.g. outlet strips) must be suitable for
outdoor use (splash-proof).
•Protect the plug connection from mois-
ture.
•Only connect the unit to a correctly fitted
socket.
Safe operation
•Never operate the unit if the housing is
defective!
•Never operate the unit if anelectrical ca-
ble is defective!
•Never carry or pull the unit by the elec-
trical cable.
•Route cables such that they are pro-
tected from damage and do not present
a tripping hazard.
•Never carry out technical changes to the
unit.
•Only carry out work on the unit that is
described in this manual. If problems
cannot be overcome, please contact an
authorised customer service point or, if
in doubt, the manufacturer.
•Only useoriginal sparepartsandacces-
sories for the unit.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
13
INFORMATION ABOUT THIS
OPERATING MANUAL
You made a good choice with the pur-
chase of this product ProMax Pressure
Automatic 5500/5, 6000/8, Well Auto-
matic 3000/15, 6000/8.
Prior to commissioning the unit, please
read the instructions of use carefully and
fully familiarise yourself with the unit. En-
sure that all work on and with this unit is
only carried out in accordance with these
instructions.
Adhere to the safety information for the
correct and safe use of the unit.
Keep these instructions in a safe place!
Please also hand over the instructions
when passing the unit on to a new owner.
Warnings used in these instructions
The warning information is categorised by
signal words, which indicate the extent of
the hazard.
WARNING
•Indicates a possibly hazardous situa-
tion.
•Non-observance may lead to death or
serious injuries.
NOTE
Information for the purpose of clarification
or for preventing possible damage to as-
sets or to the environment.
Cross-references used in these in-
structions
A reference to a figure, e.g. figure A.
→Reference to another section.
PRODUCT DESCRIPTION
Overview
A
ProMax Pressure
Well Automatic 3000/15, 6000/8
Automatic 5500/5, 6000/8
1
Fastening lugs for the
rope
•
•
2
Connection, pressure
side G1
•
•
3
Power connection cable
•
•
4
Screen, suction side
•
•
5
Pump base
•
•
6
Foot
•
–
7
Mounting feet
•
–
8
Rubber pads for support-
ing the pump for horizon-
tal installation
•
–
9
Fixing rope, 20 m
•
•
Intended use
Only use the product described in this
manual as follows:
•For pumping clear water or rain water.
•For irrigating and watering.
•For pumping the water out of water
butts/rain barrels or cisterns.
•Use for private purposes only.
•Operate in accordance with instruc-
tions. (→ Technical data)

14 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
Possible incorrect use
The following restrictions apply to the unit:
• Not suitable for salt water.
• Not suitable for drinking water.
• Do not use for long-term operation (e.g.
continuous recirculation of the water in
a pond).
• Do not use in conjunction with chemi-
cals, foodstuff, easily flammable or ex-
plosive substances.
• Do not connect to the drinking water
supply.
INSTALLATION AND CONNECTION
Connecting the pressure hose
An optimum flow rate is achieved with a
hose inside diameter of 25 mm (1").
How to proceed:
 B
1. Remove the protection cap.
2. Connect the pressure hose and adapter
to the connection on the pressure side.
– Recommendation: Use a quick-re-
lease coupling.
Installing the pump in a bored well or
shaft
 C
• Attach the fixing rope with a double knot
to the lugs and lower the pump into the
bored well or shaft.
• Use the fixing rope to fix the pump at a
height of at least 1 m above the bottom
of the well or shaft.
– This prevents it from drawing in dirt
particles.
• Ensure that the screen on the suction
side is at least 150 mm below the sur-
face of the water.
• Do not carry the pump by its power con-
nection cable.
• From a well or shaft depth of 5 m, fix the
power connection cable to the fixing
rope at a distance of 5 m from the pump
(strain relief).
Vertical installation of the pump with
the stand
(Only ProMax Pressure Automatic
5500/5, 6000/8)
The pump can be vertically installed with
the stand in a tank or well.
• Ensure that the screen on the suction
side is at least 150 mm below the sur-
face of the water.
• If the water contains sand and/or is
soiled, install the pump in a raised posi-
tion or use ProMax Floating Intake
(57772).
How to proceed:
 D
1. Push the mounting feet onto the stand.
2. Undo the Allen screws until the opening
of the stand is wide enough to fit onto
the pump.
3. Push the pump into the stand.
4. Tighten the Allen screws until the pump
is fixed in the stand.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
15
Horizontal installation of the pump
with the stand
(Only ProMax Pressure Automatic
5500/5, 6000/8)
The pump can be horizontally installed
with the stand in a shallow tank or well.
• The pump has to be aligned exactly hor-
izontally.
• Ensure that the water to be pumped
does not contain any sand.
How to proceed:
 E
1. Remove the Allen screws.
– The stand consists of two sections.
2. Push two mounting feet onto each stand
section.
3. Push three rubber pads each into the
grooves of the opening of the stand sec-
tions.
– Fit rubber pads to both stand sec-
tions.
4. Push both stand sections onto the
pump.
– The stand sections should be spaced
as far apart as possible to ensure the
stability of the pump.
OPERATION
The pump control system switches the
pump on and off automatically.
• The pump control system (flow control)
measures the flow and switches the
pump off if the water flow stops.
• The pump switches off when there is in-
sufficient water, protecting it from being
damaged by running dry.
• The integrated non-return valve pre-
vents water from flowing back into the
pump from the pressure hose when it is
switched off. The non-return valve also
prevents damage to the pump resulting
from water hammer.
Starting up the pump
WARNING
Dangerous electrical voltage!
Death or severe injury from electrocu-
tion.
• Only connect the pump to the power
supply when there are no persons in or
reaching into the water.
• Before stepping into or reaching into the
water, switch off all units located in the
water.
• Insert the power plug into the socket.
– The pump is ready for operation.
– The pump switches on automatically
when water is used and the pressure
in the pressure line falls below
3.5 bar.
– The pump switches off automatically
when no more water is used and the
maximum pressure in the pressure
line is reached.
NOTE
If the water is sandy (e.g. in a new foun-
tain) and the unit is operated for a short
time only, sand may accumulate in the
pump, causing the non-return valve or
running unit to jam.
• Allow the pump to run for approx. 1 hour
without interruptions until the sandy wa-
ter has been removed completely.
Taking the pump out of operation
• Disconnect the power plug.

16 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
REMEDY OF FAULTS
Malfunction
Cause
Remedy
Pump does not start.
Power supply interrupted
Check the fuse and electri-
cal plug connections.
Pump switches off after a
short running period.
Overload protection has
switched the pump off due
to overheating.
•Clean the intake
•Allow the pump to cool
down.
The well has run dry.
Wait until there is sufficient
water in the well.
The pump is running but is
not delivering, or the deliv-
ered quantity is insufficient
Pressure hose blocked
•Route the pressure hose
without kinks.
•Check the outlet and
clean if necessary
Intake blocked
•Clean the intake
Air in the pressure hose
•Expel the air from the
pressure hose.
If applicable:
Non-
return valve incorrectly
fitted in the pressure hose
or clogged
•Correctly fit the non-re-
turn valve.
•Clean the non-return
valve.
The non-return valve is
blocked with sand.
•Clean the non-return
valve. (→ Cleaning the
non-return valve)
•If the pump still does not
start up, contact OASE.
Impeller defective or worn
Contact OASE.
•The impeller may only
be replaced by the
OASE Service.
The impeller is clogged
with sand.
•Clean the non-return
valve. (→ Cleaning the
non-return valve)
•Position the pump hori-
zontally and flush it with
sand-free water until all
the sand has been com-
pletely flushed out. If the
pump still does not start
up, contact OASE.
−The impeller may only
be replaced by the
OASE Service.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
17
MAINTENANCE AND CLEANING
NOTE
Recommendation on regular cleaning:
•Clean the unit as required but at least
twice per year.
•Do not use aggressive cleaning agents
or chemical solutions as they could at-
tack the housing or impair the function
of the unit.
•Recommended cleaning agent for re-
moving stubborn limescale deposits:
– Pump cleaning agent PumpClean
from OASE.
– Vinegar- and chlorine-free household
cleaning agent.
•After cleaning, thoroughly rinse all parts
in clean water.
Cleaning the non-return valve
Sand can block the non-return valve of the
pump so that it cannot close properly. The
non-return valve has to be cleaned.
Prerequisite:
•The pressure hose and adapter have
been dismantled.
ProMax Pressure Automatic 5500/5,
6000/8, Well Automatic 6000/8
How to proceed:
F
1.Remove the screws.
2.Carefully remove the cover.
– The ball of the vent valve will fall out.
Ensure that you do not lose the ball.
3.Pull out the non-return valve.
4.Thoroughly clean the non-return valve
with clean water.
5.Reassemble the parts in the reverse or-
der.
6.Prior to installing, allow the pump to
convey clear water for a few minutes
(e.g. in a basin) to completely remove
any sand residue. (→ Installation and
connection)
ProMax Pressure Well Automatic
3000/15
How to proceed:
G
1.Use suitable locking ring pliers to re-
move the locking ring.
2.Pull out the non-return valve.
3.Thoroughly clean the non-return valve
with clean water.
4.Reassemble the parts in the reverse or-
der.
5.Prior to installing, allow the pump to
convey clear water for a few minutes
(e.g. in a basin) to completely remove
any sand residue. (→ Installation and
connection)
WEAR PARTS
The following components are wear parts
and may only be replaced by the OASE
Service.
•Impeller unit

18 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
STORAGE/OVERWINTERING
The unit is not frost proof. If the unit is in-
stalled in a frost-protected place, it does
not need to be removed in case of minus
temperatures. If the unit is not installed in
a frost-protected place, it must be re-
moved and stored if minus temperatures
are expected.
How to correctly store the unit:
•Drain the unit as far as possible, clean
thoroughly and check for damage.
•Empty all hoses, pipes and connections
as far as possible.
•Thoroughly clean the unit, check it for
damage and replace any damaged
parts.
•Store the unit in a dry and frost-free
place.
•Protect open plug connections from
moisture and dirt.
DISPOSAL
NOTE
Do not dispose of this unit with domestic
waste.
•Render the unit unusable beforehand
by cutting the cables and dispose of the
unit via the return system provided for
this purpose.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
19
SPARE PARTS
The use of original parts from OASE en-
sures continued safe and reliable operation
of the unit.
Please visit our website for spare parts
drawings and spare parts.
www.oase-livingwater.com/spareparts-di
TECHNICAL DATA
ProMax Pressure
Automatic
Well Automatic
5500/5
6000/8
3000/15
6000/8
Connection voltage
V AC
220 -
240
220 -
240
220 -
240
220 -
240
Rated frequency
Hz
50
50
50
50
Rated power
W
800
1100
750
1100
Protection type
IPX8
IPX8
IPX8
IPX8
Connection, pressure socket
G1
G1
G1
G1
Connection max. sprinklers
2
5
3
5
Max. hose length per sprinkler
m
50
50
50
50
Flow rate
max.
l/h
5500
6000
3000
6000
Head height
max.
m
35
57
60
57
Pressure
max.
bar
3.5
5.7
6.0
5.7
Immersion depth
max.
m
20
20
20
20
Permissible quantity of
sand in the pumped water
max.
g/m³
50
50
50
50
Power connection cable
Length
m
30
30
30
30
Dimensions
∅
mm
98
98
74
98
Height
mm
763
871
1085
814
Weight
kg
13.3
15.1
13.2
13.8

20 ProMax Pressure Automatic 5500/5, 6000/8, Well Automatic 3000/15, 6000/8
Traduction de la notice d'emploi origi-
nale
FR
AVERTI SSEM ENT AVERTISSEMENT
•Dans le cas où cet appareil
serait utilisé par des mineurs
de moins de 8 ans ainsi que
par des personnes souffrant
d'un handicap mental ou plus
généralement par des per-
sonnes manquant d'expé-
rience, un adulte averti devra
être présent, qui renseignera
le mineur ou la personne fra-
gilisée concernée sur le bon
emploi de ce matériel.
•Les enfants ne doivent pas
jouer avec cet appareil.
•Ne pas laisser un enfant sans
surveillance pour le nettoyage
ou l'entretien.
•Veiller à ce que l'appareil soit
absolument protégé par fu-
sible par le biais d’une protec-
tion différentielle avec un cou-
rant assigné de 30 mA maxi-
mum.
•Ne brancher l'appareil que
lorsque les caractéristiques
électriques de l'appareil et de
l'alimentation électrique cor-
respondent. Les caractéris-
tiques de l'appareil sont indi-
quées sur la plaque signalé-
tique de l'appareil, sur l'em-
ballage ou dans cette notice
d'emploi.
•Avant tout contact avec l’eau,
couper l'alimentation de tous
les appareils électriques se
trouvant dans l'eau.
•Utiliser l'appareil uniquement
lorsque personne ne se
trouve dans l'eau.
•Faire remplacer immédiate-
ment un câble d'alimentation
électrique endommagé, par
OASE, un service d'assis-
tance agréé, ou par un électri-
cien qualifié afin d'éviter tout
risque d'électrocution.
CONSIGNES DE SÉCURITÉ
Raccordement électrique
•Les câbles de rallonge et le distributeur
de courant (p. ex. blocs multiprises) doi-
vent être conçus pour une utilisation en
extérieur (protégé contre les projections
d'eau).
•Protéger les raccordements à fiche
contre l'humidité.
•Raccorder l'appareil uniquement à une
prise installée de manière réglemen-
taire.
