Pepperl+Fuchs Vibracon LVL-M1H User manual

KA144O/98/a6/12.10
71128396
Vibracon
LVL-M1H, LVL-M2H
d Grenzschalter
e Point level switch
f Détecteur de niveau
es Detector de nivel
i Interruttore di livello
nl Niveauschakelaar

2
dInhalt
Sicherheitshinweise 4
Behandlung 6
Geräteidentifikation 8
Verwendung 14
Messeinrichtung 15
Einbau 19
Einstellungen 28
Lichtsignale 32
Anschluss 33
Wartung, Reinigung 50
Technische Daten 51
Fehlersuche 52
Ersatzteile 60
Reparatur 61
Ergänzende
Dokumentation
62
Achtung!
= verboten; führt zu
fehlerhaftem Betrieb
oder Zerstörung.
eContents
Notes on safety 4
Handling 6
Device identification 8
Application 14
Measuring system 15
Installation 19
Setting-up 28
Light signals 32
Connections 33
Maintenance, Cleaning 50
Technical data 51
Trouble-shooting 53
Spare parts 60
Repair 61
Supplementary
documentation
62
Caution!
= forbidden; leads to
incorrect operation or
destruction.
fSommaire
Conseils de sécurité 4
Manipulation 6
Dénomination 8
Utilisation 14
Ensemble de détection de
niveau
15
Montage 19
Réglage 28
Signaux lumineux 32
Raccordement 33
Entretien, Nettoyage 50
Caractéristiques
techniques
51
Recherche de défauts 54
Pièces de rechange 60
Réparations 61
Documentation
complémentaire
62
Attention !
= interdit; peut provoquer
des dysfonctionnements
ou la destruction.

3
es Indice
Notas sobre seguridad 5
Modo de empleo 6
Identificación del equipo 8
Aplicación 14
Sistema de medida 15
Montaje 19
Ajuste 28
Señales luminosas 32
Conexiones 33
Mantenimiento, Limpieza 50
Datos técnicos 51
Identificación de fallos 55
Repuestos 60
Reparaciones 61
Documentación
suplementaria
62
¡Atención!
= Prohibido; peligro de
mal funcionamiento o de
destrucción.
iIndice
Note sulla sicurezza 5
Accorgimenti 6
Identificazione dello
strumento
8
Applicazione 14
Sistema di misura 15
Montaggio 19
Messa in servizio 28
Segnali luminosi 32
Collegamenti elettrici 33
Manutenzione, Pulizia 50
Dati tecnici 51
Individuazione e
eliminazione delle
anomalie
56
Ricambi 60
Riparare 61
Documentazione
supplementare
62
Attenzione!
= Vietato; pericolo di
malfunzionamento o di
distruzione.
nl Inhoud
Veiligheidsinstructies 5
Behandeling 6
Instrument-identificatie 8
Toepassing 14
Meetopstelling 15
Inbouw 19
Instellingen 28
Lichtsignalen 32
Aansluiting 33
Onderhoud, Reiniging 50
Technische gegevens 51
Fout zoeken 57
Reserve-onderdelen 60
Reparatie 61
Aanvullende
documentatie
62
Opgelet!
= verboden; leidt tot
foutieve werking of
storing.

4
d Sicherheitshinweise
Der Vibracon LVL-M1H,
LVL-M2H darf nur als
Grenzschalter für
Flüssigkeiten verwendet
werden.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät darf nur von
qualifiziertem und
autorisiertem Fachpersonal
unter strenger Beachtung
dieser Betriebsanleitung, der
einschlägigen Normen, der
gesetzlichen Vorschriften und
der Zertifikate (je nach
Anwendung) eingebaut, ange-
schlossen, in Betrieb ge-
nommen und gewartet
werden.
In der Gebäudeinstallation ist
ein Netzschalter für das Gerät
leicht erreichbar in dessen
Nähe zu installieren.
Er ist als Trennvorrichtung für
das Gerät zu kennzeichnen.
e Notes on Safety
The Vibracon LVL-M1H,
LVL-M2H is designed for point
level detection in liquids.
If used incorrectly it is possible
that application-related
dangers may arise.
The level limit switch Vibracon
LVL-M1H, LVL-M2H may be
installed, connected,
commissioned, operated and
maintained by qualified and
authorised personnel only,
under strict observance of
these operating instructions,
any relevant standards, legal
requirements, and, where
appropriate, the certificate.
Install an easily accessible
power switch in the proximity
of the device.
Mark the power switch as a
disconnector for the device.
f Conseils de sécurité
Le Vibracon LVL-M1H,
LVL-M2H doit être
exclusivement utilisé comme
détecteur de niveau pour
liquides. Il peut être source de
danger en cas d‘utilisation non
conforme aux prescriptions.
L‘appareil ne doit être installé,
raccordé, mis en service et
entretenu que par un
personnel qualifié et
autorisé, qui tiendra compte
des indications contenues
dans la présente mise en
service, des normes en
vigueur et des certificats
disponibles (selon
l‘application).
Installer un commutateur
réseau à proximité immédiate
de l’appareil, en veillant à ce
qu’il soit facilement
accessible.
Marquer ce commutateur
comme prise de coupure de
l’appareil.

5
es Notas sobre seguridad
El detector de nivel Vibracon
LVL-M1H, LVL-M2H ha sido
diseñado para la detección de
límite en fluidos.
Su empleo inapropiado puede
resultar peligroso.
El equipo deberá ser
montado, conectado,
instalado y mantenido única y
exclusivamente por
personal cualificado y
autorizado, bajo rigurosa
observación de las presentes
instrucciones de servicio, de
las normativas y legislaciones
vigentes, así como de los
certificados (dependiendo de
la aplicación).
Instalar un interruptor de fácil
acceso en las proximidades
del equipo.
Identificar el interruptor como
desconectador del equipo.
i Note sulla sicurezza
Il Vibracon LVL-M1H,
LVL-M2H è particolarmente
studiato per l'impiego come
soglia di livello in liquidi.
Un‘installazione non corretta
può determinare pericolo.
Lo strumento può essere
montato solamente da
personale qualificato ed
autorizzato. La messa in
esercizio e la manutenzione
devono rispettare le
indicazioni di collegamento, le
norme e i certificati di seguito
riportati.
Installare un interuttore per
l'alimentazione in prossimità
del dispositivo.
Marcare l'interuttore come
disconnessione del
dispositivo.
nl Veiligheidsinstructies
Gebruik de Vibracon
LVL-M1H, LVL-M2H alléén als
niveauschakelaar voor
vloeistoffen.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument alleen door
gekwalificeerd en
geautoriseerd personeel
laten inbouwen, aansluiten, in
bedrijf nemen en
onderhouden. Neem de
instructies in deze
Inbedrijfstellingsvoorschriften,
de desbetreffende normen, de
wettelijke voorschriften en
eventuele certificaten in acht.
Installeer een makkelijk
bereikbare voedingschakelaar
in de nabijheid van het
instrument. Kenmerk de
voedingschakelaar specifiek
voor het instrument.

6
d Behandlung
Am Gehäuse, Flansch oder
Verlängerungsrohr anfassen.
e Handling
Hold by housing, flange or
extension tube.
f Manipulation
Tenir par le boîtier, la bride ou
le tube prolongateur.
es Modo de empleo
Coger por el cabezal, brida o
tubo de extensión.
i Accorgimenti
Afferrare la custodia, per la
flangia o per il tubo di
estensione.
nl Behandeling
Vastpakken via behuizing,
flens of verlengbuis.

7
dNichtverbiegen
Nicht kürzen
Nicht verlängern
eDo not bend
Do not shorten
Do not lengthen
fNepasdéformer
Ne pas raccourcir
Ne pas rallonger
es No torcer
No acortar
No alargar
iNonstringere o allargare
Non accorciare o allungare
Non piegare
nl Niet verbuigen
Niet inkorten
Niet verlengen

8
d Geräteidentifikation
e Device identification
f Dénomination
es Identificación del equipo
i Identificazione dello
strumento
nl Instrument-identificatie
LVL– H– – –
AC Ra < 1.5 μm/120 grit < 1.5 μm
AD Ra < 0.3 μm/320 grit/A3 < 0.3 μm
IC Ra < 1.5 μm/120 grit + "T" < 1.5 μm
M1 ID Ra < 0.3 μm/320 grit/A3 + "T" < 0.3 μm
QC Ra < 1.5 μm/120 grit + "p" < 1.5 μm
QD Ra < 0.3 μm/320 grit/A3 + "p" < 0.3 μm
BC ... mm, Ra < 1.5 μm/120 grit < 1.5 μm
BD ... mm, Ra < 0.3 μm/320 grit/A3 < 0.3 μm
CC ... in, Ra < 1.5 μm/120 grit < 1.5 μm
CD ... in, Ra < 0.3 μm/320 grit/A3 < 0.3 μm
DC "L II", Ra < 1.5 μm/120 grit < 1.5 μm
DD "L II", Ra < 0.3 μm/320 grit/A3 < 0.3 μm
JC ... mm, Ra < 1.5 μm/120 grit + "T" < 1.5 μm
JD ... mm, Ra < 0.3 μm/320 grit + "T" < 0.3 μm
M2 KC ... in, Ra < 1.5 μm/120 grit + "T" < 1.5 μm
KD ... in, Ra < 0.3 μm/320 grit + "T" < 0.3 μm
LC "L II", Ra < 1.5 μm/120 grit + "T" < 1.5 μm
LD "L II", Ra < 0.3 μm/320 grit + "T" < 0.3 μm
RC ... mm, Ra < 1.5 μm/120 grit + "p" < 1.5 μm
RD ... mm, Ra < 0.3 μm/320 grit + "p" < 0.3 μm
SC ... in, Ra < 1.5 μm/120 grit + "p" < 1.5 μm
SD ... in, Ra < 0.3 μm/320 grit + "p" < 0.3 μm
TC "L II", Ra < 1.5 μm/120 grit + "p" < 1.5 μm
TD "L II", Ra < 0.3 μm/320 grit + "p" < 0.3 μm
"T"
"p"
"T"
"p"
L
--- = ohne/without/sans/sin/
senza/zonder
... = andere/others/autres/
otros/altri/andere

9
"LII" = Schaltpunkt/Switchpoint/
Point de commutation/
Punto de conmutación/
Punto di commutazione/
Schakelpunt
Vibracon LVL1, LVL2
"T" = Temperaturdistanzstück/
Temperature spacer/
Elément de
refroidissement/Tramo
disipador de
temperatura/Distanziale
per temperatura/
Temperatuurreductiestuk
"p" = Druckdichte
Durchführung/Pressure
sealed bushing/Entrée
résistant à la pression/
Extensión resistente a la
presión/Passacavo a
tenuta di pressione/
Gasdichte doorvoering
LVL– H– – –
< 1.5 μm
< 0.3 μm
A** D** F** G** J** R** S** T**
< 1.5 µm (> 120 grit) < 0.3 µm (> 320 grit)
12

10
LVL– H– – –
NA --- Z3 3.1 B (EN 10204)
PA FEL50A, PROFIBUS PA AC FEL51, 19 ... 253 V AC E5 FEL52, 10 ... 55 V DC, PNP WA FEL54, 19 ... 253 V AC, 19 ... 55 V DC, DPDT SI FEL55, 11 ... 36 V DC, 8/16 mA N1 FEL56, NAMUR, L-H N2 FEL58, NAMUR, H-L
A1 F13/17, IP66, M20 A2 F13/17, NEMA4X, NPT ¾ A3 F13/17, IP66, G ½ A4 F13/17, IP66, M12x1 A5 F13/17, IP66, PA, M12x1 E1 F15, IP66, M20 E2 F15, NEMA4X, NPT ½ E3 F15, IP66, G½A E4 F15, IP66, IP66, M12x1 E5 F15, IP66, PA, M12x1 P1 F16, IP66, M20 P2 F16, NEMA4X, NPT ½ P3 F16, IP66, G ½ P4 F16, IP66, M12x1 P5 F16, IP66, PA, M12x1 C* Kompaktgehäuse/compact housing/boitier compact/
cabezal compacto/testa compatta/compacte behuizing
34 .. .. 49
F16 (PBT)
F13/17 (Alu) F27 (316L)
F15 (316L)
KA220O
--- = ohne/without/sans/sin/
senza/zonder
... = andere/others/autres/
otros/altri/andere
* = Stecker/connector/
conecteur/conectores/
connettore/steker

11
LVL– H– – –
NA --- WH Overspill protection, WHG E1 ¬ATEX II 1G EEx ia IIC T6 E2 ¬ATEX II 1/2G EEx ia IIC T6 E3 ¬ATEX II 1/2G EEx d IIC T6 EA ¬ATEX II 1G EEx ia IIC T6, WHG EB ¬ATEX II 1/2G EEx ia IIC T6, WHG EC ¬ATEX II 1/2G EEx d IIC T6, WHG EN ¬ATEX II 3G EEx nC IIC T6, WHG EM ¬ATEX II 3G EEx nA IIC T6, WHG FI FM IS, Cl. I, II, III, Div. 1, Group A-G FN FM NI, CI. I, Div. 2, Group A–D FX FM XP, CI. I, II, III, Div. 1, Group A–G CG CSA General Purpose CI CSA IS, CI. I, II, III, Div. 1, Group A–G CX CSA XP, CI. I, II, III, Div. 1, Group A–G

12
d Flansche,
Prozessanschlüsse
e Flanges,
Process connections
f Brides, Raccords process
es Brida,
Conexiones a proceso
i Flangia,
Attacchi al processo
nl Flens, Procesaansluiting
LVL– H– – –
ANSI B 16.5 A31 1", 150 lbs, RF, 316/316L A41 1¼", 150 lbs, RF, 316/316L A51 1½", 150 lbs, RF, 316/316L A61 2", 150 lbs, RF, 316/316L A62 2", 300 lbs, RF, 316/316L A72 2½", 300 lbs, RF, 316/316L (LVL-M2H) A81 3", 150 lbs, RF, 316/316L A82 3", 300 lbs, RF, 316/316L (LVL-M2H) A91 4", 150 lbs, RF, 316/316L A92 4", 300 lbs, RF, 316/316L (LVL-M2H) EN 1092-1 F45 DN25, PN25/40 A, 316L F51 DN32, PN6 A, 316L F55 DN32, PN25/40 A, 316L F61 DN40, PN6 A, 316L F65 DN40, PN25/40 A, 316L F71 DN50, PN6 A, 316L F75 DN50, PN25/40 A, 316L F81 DN65, PN6 A, 316L F85 DN65, PN25/40 A, 316L F93 DN80, PN10/16 A, 316L F95 DN80, PN25/40 A, 316L FA3 DN100, PN10/16 A, 316L FA5 DN100, PN25/40 A, 316L D75 DN50, PN25/40 B1, 316L D95 DN80, PN25/40 B1, 316L DA3 DN100, PN10/16 B1, 316L
--- = ohne/without/sans/sin/
senza/zonder
... = andere/others/autres/
otros/altri/andere

13
LVL– H– – –
JIS B2220 J13 10K 25A, RF, 316L J16 10K 40A, RF, 316L J17 10K 50A, RF, 316L J19 10K 80A, RF, 316L J1A 10K 100A, RF, 316L
max. pemax. T
S13 1", 316L 40 bar/580 psi 100 °C/373 K
25 bar/360 psi 150 °C/423 K
G21 G¾, ISO 228, 316L (LVL-M1H) 40 bar/580 psi 100 °C/373 K
25 bar/360 psi 150 °C/423 K
G3E G1, ISO 228, 316L 40 bar/580 psi 100 °C/373 K
25 bar/360 psi 150 °C/423 K
D7A DN50, DIN 11864-1, 316L 25 bar/360 psi 140 °C/413 K R5R DN32 PN25, DIN 11851, 316L 40 bar/580 psi 100 °C/373 K
25 bar/360 psi 140 °C/413 K
R6R DN40 PN25, DIN 11851, 316L 40 bar/580 psi 100 °C/373 K
25 bar/360 psi 140 °C/413 K
R7R DN50 PN25, DIN 11851, 316L 25 bar/360 psi 140 °C/413 K D7D DN50, DRD, 65 mm, 316L 40 bar/580 psi 100 °C/373 K
25 bar/360 psi 150 °C/423 K
T51 DN25-38 (1" ... 1½"), ISO 2852, 316L 16 bar/230 psi 120 °C/393 K
2 bar/30 psi 150 °C/423 K
T61 DN40-51 (2"), ISO 2852, 316L 16 bar/230 psi 120 °C/393 K
2 bar/30 psi 150 °C/423 K
S61 SMS 2", PN25, 316L 25 bar/360 psi 140 °C/413 K SV1 DN65-162 PN10, Varivent, 316L 10 bar/150 psi 120 °C/393 K
XXX ...

14

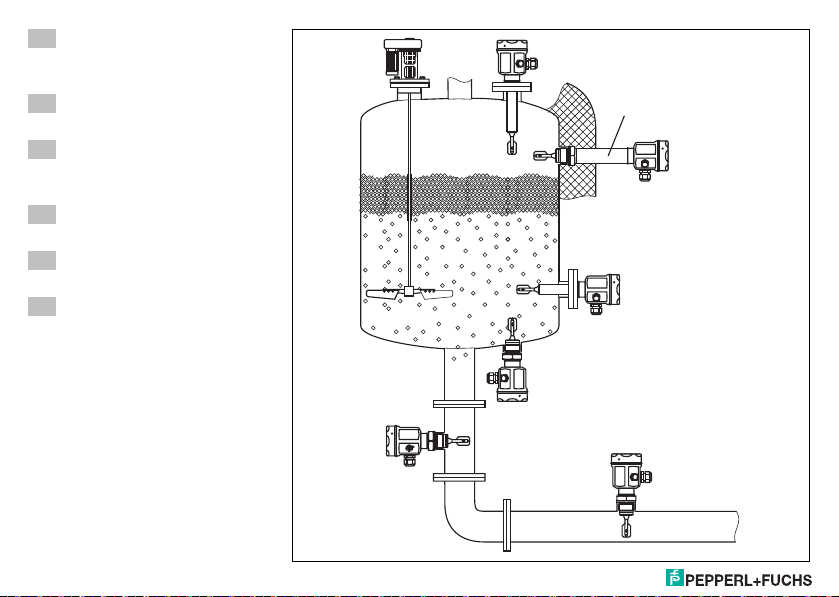

d Verwendung
Grenzstanddetektion in
Flüssigkeiten
e Application
Level limit detection in liquids
f Utilisation
Détection de niveau dans les
liquides
es Aplicación
Detección de nivel en líquidos
i Applicazione
Controllo livello nei liquidi
nl Toepassing
Niveaudetectie in vloeistoffen
"T"

15
d Messeinrichtung
für direkten Anschluss
e Measuring system
for direct connection
f Ensemble de détection de
niveau
pour raccordement direct
es Sistema de medida
para conexión directa
i Sistema di misura
per connessione diretta
nl Meetopstelling
voor directe aansluiting
…
Order code:
LVL-M*-*****-******-**
AC = FEL51
E5 = FEL52
WA = FEL54
Electronic insert
Elektronikeinsatz
Electronique
Electrónica
Inserti elettronici
Elektronica-insert
External load
Externe Last
Charge externe
Carga externa
Carico esterno
Externe belasting
*) *)

16
d Messeinrichtung
für Anschluss über
Schaltgerät
e Measuring system
for connection via switching
unit
f Ensemble de détection de
niveau
pour raccordement via
détecteur
es Sistema de medida
para conexión vía
interruptores
i Sistema di misura
per connessione mediante
unità di commutazione
nl Meetopstelling
voor aansluiting aan een
schakelversterker
Order code:
LVL-M*-*****-******-**
SI = FEL55
N1 = FEL56
N2 = FEL58
Elektronikeinsätze
Electronic inserts
Electronique
Electrónica
Inserti elettronici
Elektronica-insert

17
…
E X
E
X
Ex i
*)
KFD2-SR2-Ex1.W
KSD-BI-Ex2
*)Schaltgerät, SPS, Trennschaltverstärker
Switching unit, PLC, isolated switch amplifier
Détecteur, API, amplificateurs séparateurs
Interruptor, PLC, amplificador separador
Unità di commutazione, PLC, amplificatore sezionatore
Schakelversterker, PLC, scheidingsversterker

18
d Messeinrichtung
für Anschluss an
PROFIBUS PA
e Measuring system
for connection to
PROFIBUS PA
f Ensemble de détection de
niveau
pour raccordement à
PROFIBUS PA
es Sistema de medida
para conexión a
PROFIBUS PA
i Sistema di misura
per connessione a
PROFIBUS PA
nl Meetopstelling
voor aansluiting aan
PROFIBUS PA
…
E
X
E
X
Ex i
Order code:
LVL-M*-*****-******-**
PA = FEL50A
Elektronikeinsatz
Electronic insert
Electronique
Electrónica
Inserto elettronico
Elektronica-insert
Segmentkoppler
Segment coupler
SPS,
PLC,
API
Coupleur
de segments
Acoplador segmento
Segment coupler
Segment koppeling

19
d Einbau
Schaltpunkt in Abhängigkeit
vom Einbau
e Installation
Switch point depends on
mounting position
f Montage
Point de commutation en
fonction de l'implantation
es Montaje
Punto de conmutación
dependiendo de la posición de
montaje
i Montaggio
Punto di commutazione in
funzione della posizione di
montaggio
nl Inbouw
Schakelpunt afhankelijk van
inbouw
~13 mm (0.51 in)
~ 4 mm (0.16 in)
~36 mm (1.42 in)

20
dEinbaubeispiele in Abhängig-
keit von der Viskosität νder
Flüssigkeit
eMounting examples as a
function of liquid viscosity ν
fExemples d'implantation
dépendant de la viscosité νdu
liquide
es Ejemplos de montaje
dependiendo de la
viscosidad νdel líquido
iEsempi di montaggio come
funzione di viscosità νdel
liquido
nl Inbouwvoorbeelden
afhankelijk van de viscositeit ν
van de vloeistof
min. 25 mm
(min. 1 in)
min. 49 mm
(min. 1.6 in)
min. DN50
(min. 2")
ν
ν
= 0 … 10000 mm²/s
( = 0 … 10000 cSt)
ν
ν
= 0 … 2000 mm²/s
( = 0 … 2000 cSt)
*)
*)
*) entgraten/deburr/ébarber/libre/sbavare/ontbramen
