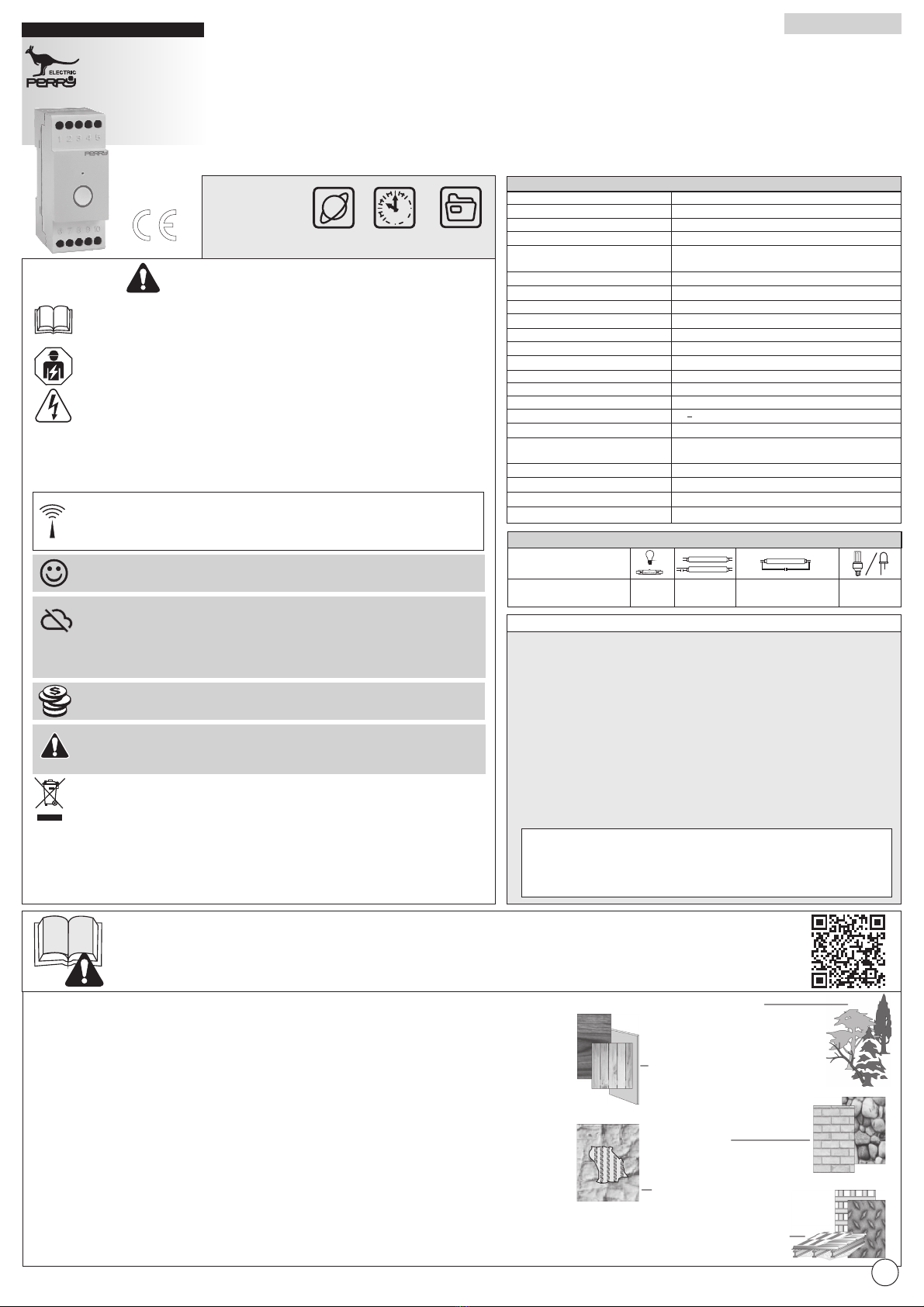

INTERRUTTORE ASTRONOMICO W -Fi 2 mod. DINi
AVVERTENZE PER LA SICUREZZA
IMPORTANTE! per le modalità di impianto e di funzionamento del sistema di comando Wi-Fi e per
una corretta installazione, consultare anche il manuale specifico dell’APP.
Scaricare il manuale dal sito internet: http://www.perry.it/it/prodotto/1io-iawf0102.aspx
oppure raggiungi direttamente il sito internet utilizzando il QR code qui a fianco:
PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
Assicurarsi di aver tolto l’alimentazione di rete 230V prima di procedere
all’installazione o alla manutenzione.
ITALIANO
TIMER MEMORIA INTERVENTI
Installazione in quadro elettrico
L'installazione, la manutenzione ed il collegamento elettrico del dispositivo Wi-Fi
devono essere eseguiti solo da elettricista qualificato ed in conformità alle norme e
leggi vigenti.
Leggere attentamente il libretto istruzioni prima di utilizzare il prodotto in quanto
fornisce importanti indicazioni riguardanti la sicurezza, l'installazione e l'uso.
Conservare con cura il libretto istruzioni per successive consultazioni.
Assicurarsi dell'integrità del prodotto dopo averlo tolto dalla scatola di imballo.
I componenti dell'imballaggio (eventuali sacchetti in plastica, sospensioni in pvc, ecc.) devono
essere tenuti lontani dalla portata dei bambini.
L’interruttore astronomico Wi-Fi deve essere installato su barra DIN all’interno di un quadro
elettrico.
Caratteristiche tecniche
Tensione alimentazione 230 V c.a. +/- 10%
50-60 Hz
Tipo di uscita Relè a contatto in scambio
libero da potenziale; 16(2)A / 250V~
Temperatura funzionamento da 0 °C a +50 °C
Temperatura stoccaggio da -10 °C a +65 °C
Assorbimento/Autoconsumo < 2W
Precisione orologio
Installazione
- in quadro elettrico su barra DIN
Grado di inquinamento 2
+/ 0,5 sec/gg a 25 °C
Grado di protezione IP20 - IP40 installazione a retroquadro
Sezione dei cavi ai morsetti 1...6 m²
Riserva di carica 72 ore
Tensione impulsiva nominale 2,5 kV
Software classe A
Tipo di isolamento Classe II
12 ore
2300W 700W 290W
(capacità totale 35 μF)
105W
3500 VA
per singolo contatto
Max potenza
commutabile
(7 x 15W)
Potenza massima pilotabile
Dimensioni (LxPxH) 35 x 60 x 90 (2 moduli DIN)
Tipo di uso Civile / terziario / industriale
N° max di interruzioni notturne
N° 15
Tempo minimo impostabile 1 minuto
Segnalazione LED Led rete Wi-Fi Led stato relè
Tempo minimo di ricarica
Frequenza
- a retroquadro (con KIT in opzione)
Tipo di azione: 1BSU
• Programmabile da smartphone e tablet iOS e Android
• Pulsante per controllo manuale e reset
• Led di rete Wi Fi-
• Led stato relè
• Riserva di carica di 72 ore
•Per intervento alba/tramonto il dispositivo deve essere collegato
a rete Wi-Fi e internet.
• Installazione a retroquadro con KIT accessori opzionale
RADIO EMISSIONE:
l'apparecchio emette intenzionalmente onde radio sulla
banda di frequenza di “2412-2472” MHz (Wi-Fi),
con una potenza massima inferiore a 100 mW e.i.r.p.
Le onde a radiofrequenza emesse del dispositivo Wi-Fi non
comportano rischi per la salute delle persone e animali.
Importante: il fabbricante si riserva di introdurre tutte le modifiche
tecniche e costruttive che riterrà necessarie, senza obblighi di preavviso.
Importante: il fabbricante in nessun caso può essere ritenuto
responsabile del mancato funzionamento dei prodotti dovuti a
interruzione della connettività alla rete Internet o indisponibilità
delle risorse informatiche: Cloud, Server, Portale.
Importante: i costi di connessione alla rete Internet sono a carico
dell’utente secondo le tariffe dell’operatore telefonico utilizzato
dall’utente.
INTERNET
ofine
SMALTIMENTO DI VECCHI APPARECCHI ELETTRICI ED ELETTRONICI
Questo simbolo sul prodotto o sul suo imballo indica che questo prodotto non può essere trattato come rifiuto
domestico. Al contrario, dovrà essere portato ad un punto di raccolta determinato per il riciclaggio degli apparecchi
elettrici ed elettronici, come ad esempio:
- punti vendita, nel caso si acquisti un prodotto nuovo simile a quello da smaltire
- punti di raccolta locali (centri di raccolta rifiuti, centri locali di riciclaggio, ecc...).
AssicurandoVi che il prodotto sia smaltito correttamente, aiuterete a prevenire potenziali conseguenze negative
per l'ambiente e la salute, che potrebbero essere causate da un inadeguato smaltimento di questo prodotto. Il
riciclaggio dei materiali aiuterà a conservare le risorse naturali. Per informazioni più dettagliate riguardo il
riciclaggio di questo prodotto, contattate per cortesia il Vs. ufficio locale, il Vs. servizio di smaltimento rifiuti
domestici o il negozio dove avete acquistato questo prodotto.
PE - DEIONN077 11/18
IMPORTANTE: non possono essere inseriti programmi sovrapposti.
In caso di inserimento di un programma sovrapposto in parte o
completamente ad un altro verrà chiesto all’utente di eliminare il
programma più vecchio per salvare ed eseguire quello più recente.
FITTA VEGETAZIONE
alberi, siepi, arbusti, ecc.
riduzione portata radio 10%÷25%
PARETI IN LEGNO O
IN CARTONGESSO
riduzione portata radio 10%÷30%
PARETI IN MATTONI O IN
PIETRA
riduzione portata radio 40%÷60%
PARETI IN CEMENTO ARMATO
riduzione portata radio 50%÷70%
PARETI e/o SOLAI IN METALLO
riduzione portata radio 65%÷90%
In fase di installazione, occorre tenere conto di alcuni accorgimenti necessari per
non limitare o, in alcuni casi, inibire la portata delle onde radio fra Router e i
dispositivi connessi.
In assenza di ostacoli tra dispositivi e il Router, la portata in “aria libera” è di circa
70 m; in ambienti interni con presenza di pareti la portata è di circa 20 m.
La portata diminuisce notevolmente quando tra gli elementi vengonoradio
interposti degli ostacoli.
Questa attenuazione varia in misura diversa a seconda del tipo di materiale con
cui sono realizzate le pareti o gli ostacoli da attraversare.
Anche la presenza di disturbi o interferenze di origine elettromagnetica può
ridurre la portata radio indicata. A fianco sono riportati alcuni esempi di
attenuazione legat ai materiali, che impattano sulla portata in “Aria libera” sopraa
dichiarata.
INSTALLAZIONE
Avvertenze portata radio
Particolarità
• Possibilità di inserire no a 15 interruzioni notturne in totale
• Storico - disponibile solo quando il dispositivo è ONLINE.
1
CFL
LED
L’interruttore Wi-Fi può essere programmato, consultato e modicato tramite App da smartphone, tablet iOS e Android attraverso un routerastronomico
Wi-Fi con connessione ad Internet. L’App consente di gestire un singolo dispositivo o gruppi di dispositivi e offre la possibilità di poter consultare i record
storici di gestione per ottimizzare programmi e tempi di intervento.
L’App “Perry Timer” consente di creare programmi personalizzati per ogni singolo dispositivo connesso. L’interfaccia è semplice e user friendly.
La funzione astronomica permette di far eseguire gli interventi di alba e tramonto tutti i giorni della settimana in base alla posizione di
installazione (è necessaria la connessione a internet per eseguire gli interventi astronomici). Può essere programmata anche una interruzione
notturna che scollega il carico tra gli orari impostati. Attenzione: se gli orari dell’interruzione notturna sono eccedenti l’orario di alba e tramonto
gli interventi non risulteranno corretti. Se si disattiva la funzione astronomica verranno disattivate anche le interruzioni notturne.
ASTRO
La funzione astronomica permette di far eseguire gli interventi di alba
e tramonto tutti i giorni della settimana in base alla posizione di
installazione.
Dispositivo
multifunzione
settabile
da APP
•

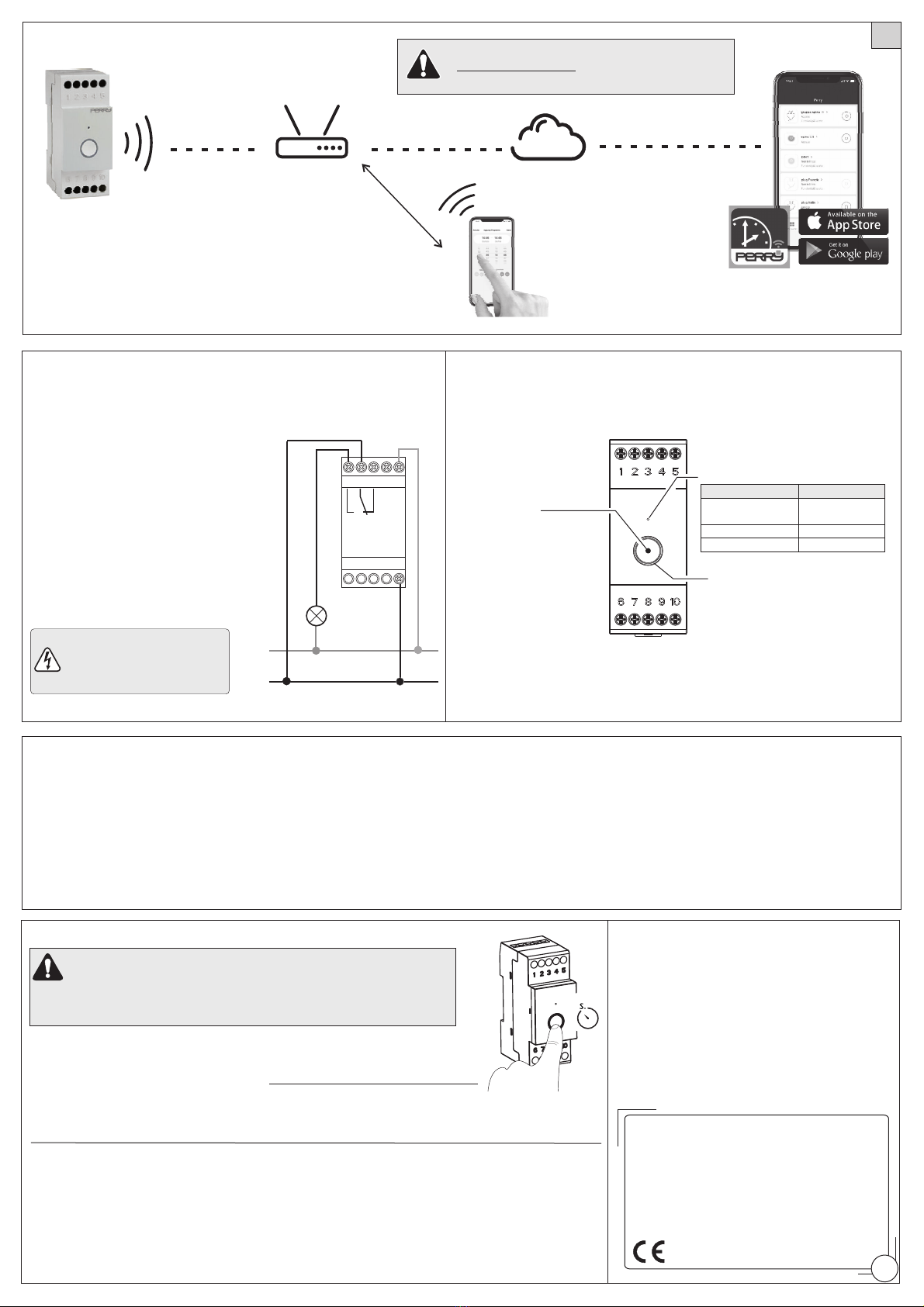

INSTALLAZIONE: insieme del sistema
per scaricare l’APP:
Perry Timer
consultare il manuale APP
Dopo l’installazione del
dispositivo Wi-Fi in
quadro elettrico deve
essere garantita la
inaccessibilità ai
morsetti senza l’uso di
appositi utensili.
COLLEGAMENTI ELETTRICI
Descrizione morsetti:
Alimentazione di rete 230V~
morsetto n° 5 = (Neutro)N
morsetto n°10 = (Linea)L
relè (C1)
morsetto n° 1 = NA (contatto normalmente aperto)
morsetto n° 2 = C (comune)
morsetto n° 3 = NC (contatto normalmente chiuso)
1234 5
678910
C1
L
N
230 Vac
N
L
Nota:
contatti in scambio del relè liberi da potenziale.
I collegamenti elettrici
devono essere eseguiti solo
dopo aver sezionato la rete di
alimentazione 230V~.
Schema elettrico di principio per il
collegamento del dispositivo Wi-Fi
Es.: lampada
COMANDI E SEGNALAZIONI
LED rosso di stato del relè
indica se il relè è acceso o è spento.
Quando il relè è ON il led sarà acceso;
quando il relè è disattivato, il led sarà
spento.
Pulsante per il controllo manuale
dell'interruttore Wi Fiastronomico -
- pressione rapida:
comando per commutare
lo stato del relè (ON / OFF)
-pressione di 5 secondi
(in prima accensione)
comando per cercare una
rete Wi-Fi con cui connettersi.
-pressione di 5 secondi
(dispositivo già connesso alla rete)
comando di .RESET
Il LED blu di stato della rete Wi-Fi
In attesa di connessione
alla rete Wi-Fi
Stato del dispositivo Segnalazione LED
lampeggiante veloce
spento
Connesso alla rete Wi-Fi
Problemi alla rete Wi-Fi acceso sso
OPERAZIONE DI RESET
FUNZIONAMENTO IN ASSENZA DI RETE
Per riportare alla condizione di fabbrical’interruttore astronomico Wi-Fi
eseguire l’operazione di Reset, tenendo premuto per secondi il tasto sul5
fronte dell’interruttore Wi-Fi.astronomico
IMPORTANTE: l’interruttore astronomico perde l’associazione con la APP
e viene cancellata tutta la programmazione riportando il dispositivo nella
condizione di fabbrica.
Nota: sarà anche possibile cancellare la programmazione e/o
associazione del dispositivo dall’APP (vedere istruzioni APP).
IMPORTANTE! L’operazione di RESET è consigliata
all’installatore o ad utenti esperti in quanto, con questa
operazione, le impostazioni e le programmazioni
precedentemente eseguite, verranno perse.
In assenza di alimentazione di rete 230V~ (es. black-out), l’interruttore astronomico disabilita il relè; data e
ora correnti vengono mantenute aggiornate dalla riserva di carica di oltre 72 ore. La lingua, i programmi, e
tutte le impostazioni precedentemente inserite, sono assicurate in una memoria permanente.
IMPORTANTE: gli orari di alba e tramonto non vengono aggiornati in assenza di internet.
Nel caso di una interruzione della tensione di rete per un periodo superiore alle 72 ore non verrà garantito
l’aggiornamento della data e dell’ora corrente.
Al ritorno della tensione di rete e della connessione Internet, data e ora corrente saranno automaticamente
aggiornate.
DICHIARAZIONE DI CONFORMITÀ
UE SEMPLIFICATA
Il fabbricante dichiara che il tipo di
apparecchiatura radio sottoindicata è conforme
alla Direttiva 2014/53/UE (RED).
Il testo completo della dichiarazione di conformità
UE è disponibile all’indirizzo indirizzo Internet
riportato in etichetta:
5
RESET:
tenere premuto il pulsante
sul frontale per 5 secondi
Via MILANESE, 11 - 22070 VENIANO (Como)
ITALY - www.perry.it
Tel. [phone] Fax [phone]
1IOIAWF0102 V001
PERRY ELECTRIC S.r.l.
Manufacturer, Fabricat, Fabrikant, Fabbricante, Fabricante:
Type, T , Tipo:ypen
http://www.perry.it/it/dichiarazioni.aspx
Series, serie:
ROUTER INTERNET
IMPORTANTE!
la deve essere effettuata inPRIMA ASSOCIAZIONE
presenza di una rete Wi-Fi connessa alla rete internet.
Wi-Fi
IT
2
Programmabile anche
in assenza di rete internet
utilizzando una rete Wi-Fi condivisa
ASSOCIAZIONE DEL DISPOSITIVO Wi-Fi ALL’APP
Accedere con le credenziali personali all’App (Login). Se non si è in possesso delle credenziali
effettuare la registrazione (vedere manuale dell’APP)
Nota: in caso di problematiche alla rete Wi-Fi sarà possibile anche associare il dispositivo all’APP
utilizzando la modalità AP (vedere descrizione nel manuale dell’APP)
Seguire passo passo la procedura dell’APP e associare l’interruttore astronomico Wi-Fi all’App: «Aggiungi dispositivo»
Confermata l’associazione del dispositivo Wi-Fi, procedere con la programmazione come descritto nel manuale dell’APP.

ASTRONOMICAL SWITCH Wi-Fi 2 mod. DIN
SAFETY WARNINGS
IMPORTANT: for the operating and system modes of the Wi-Fi control system and for correct
installation, also see the specific manual of the APP.
Download the manual from the website: http://www.perry.it/it/prodotto/1io-iawf0102.aspx
or go directly to the website using the QR code at the side:
Make sure the 230V mains power supply is disconnected before installing or carrying
out any maintenance operations.
ENGLISH
The Wi-Fi switch can be programmed, consulted and modied via an App on an iOS and Android smartphone or tablet via a Wi-Fi routerastronomical
with an internet connection. The App allows you to manage a single device or groups of devices and the option of consulting the historical management
data to optimise programs and intervention times.
The allows you to create customised programmes for each connected device. The interface is simple and user friendly“Perry Timer” App .
The astronomical function allows sunrise and sunset to be performed every day of the week based on the installation location (an internet
connection is required to perform astronomical interventions). Night-time pause can also be programmed, which disconnects the charge
between the set times. Warning: if the night pause times exceed the sunrise and sunset times, the interventions will not be correct. If the
astronomical function is deactivated, the night-time pauses will also be deactivated.
The Wi-Fi device must only be installed, serviced and connected electrically by a
qualified electrician and in compliance with regulations and laws in force.
Read the instruction manual carefully before using the product as it provides
important information regarding safety, installation and use.
Store the instruction manual carefully for future consultation.
Make sure the product is intact after removing it from the packaging box.
Packaging components (plastic bags, PVC suspensions, etc.) must be kept out of the reach of
children.
The Wi-Fi astronomical switch must be installed on a DIN rail inside an electrical panel.
2300W 700W 290W
(total capacity 35 μF)
105W
3500 VA
for single contact
Max switchable
power
(7 x 15W)
Maximum controllable power
RADIO EMISSION:
the device intentionally emits radio waves on the
frequency band of “2412-2472” MHz (Wi-Fi), with
a maximum power of less than 100 mW e.i.r.p.
Radio-frequency waves emitted from the Wi-Fi device do not pose
a risk to human and animal health.
Important: the manufacturer reserves the right to make all technical and
manufacturing modifications deemed necessary without prior notice.
Important: the manufacturer shall not, under any circumstances,
be liable if the products fail to operate due to the interruption of the
internet network or unavailability of these resources:
Cloud, Server, Portal.
Important: internet access costs are charged to users according to
the rates of their mobile phone provider.
DISPOSING OF OLD ELECTRICAL AND ELECTRONIC EQUIPMENT
This symbol on the product or on its packaging indicates that this product cannot be treated as household waste. On
the contrary, it must be taken to a specific collection centre for recycling electrical and electronic equipment, such as:
- points of sale, if a new product is bought, similar to that being disposed of
- local collection points (waste collection facilities, local recycling facilities, etc.).
By making sure the product is disposed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by inadequate disposal of this product. Recycling
materials will help conserve natural resources. For more detailed information about recycling this product, please
contact the local office in your area, the household waste disposal service in your area or the shop where you
purchased this product.
THICK VEGETATION
trees, hedges, shrubs, etc.
radio range reduction 10%÷25%
WOOD OR GYPSUM
WALLS
radio range reduction 10%÷30%
BRICK OR STONE
WALLS
radio range reduction 40%÷60%
REINFORCED CONCRETE WALLS
radio range reduction 50%÷70%
METAL WALLS and/or FLOORS
radio range reduction 65%÷90%
During installation, some precautions must be taken in order not to limit or, in some
cases, inhibit the range of the radio waves between the Router and the connected
devices.
If there are no obstacles between the devices and the Router, the “open air” range is
approximately 70 m; indoors with the presence of walls, the range is approximately 20 m.
The radio range decreases significantly when there are obstacles between the elements.
This reduction varies to different extents, depending on the type of material of the walls or
the obstacles to be crossed.
Also the presence of interference of electromagnetic origin can reduce the indicated
radio range.
At the side are a few examples of reduction related to the materials, which impact the flow
in "Open air" as declared above.
INSTALLATION
Radio range warnings
•
• Programmable from an iOS and Android smartphone and tablet
• Button for manual control and reset
• Wi-Fi LED
• Relay status LED
• 72-hour charge reserve
• Back panel installation with an optional accessory KIT
•Up to 15 night-time pauses can be entered
• available only when the device is ONLINE.Chronology:
IMPORTANT: overlapping programs cannot be entered.
If a partially or fully overlapped program is entered, the user will be
asked to delete the older program to save and execute the more
recent one.
3
PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
PE - DEIONN077 11/18
INTERNET
ofine
Technical specifications
Supply voltage
Output type
Operating temperature
Storage temperature
Consumption/Stand-by consumption
Clock precision
Installation
Rate of pollution
Protection rating
Cross-section of the cables to the terminals
Power reserve
Rated impulse voltage
Software
Type of insulation
Dimensions (LxWxH)
Type of use
Max no. of night-time pauses
Minimum settable time
LED signal
Minimum charging time
Frequency
Type of action:
230 V approx. +/- 10%
50-60 Hz
Potential-free changeover contact relay;
16(2)A / 250V~
from 0 °C to +50 °C
from -10 °C to + °C65
< 2W
-- in an electrical panel on a DIN rail
2
IP20 - I 40 installation on back panelP
1...6 m
²
72 hours
2,5kV
class A
Class II
12 hours
35 x 60 x 90 (2 DIN modules)
Civil / tertiary / industrial
N° 15
1 minute
Wi-Fi LED Relay status LED
- on the back panel (with an optional KIT)
1BSU
+/ 0.5 sec/day at 25 °C-
Salient features
CFL
LED
Installation in an electrical panel
LOG
TIMER
ASTRO
The astronomical function allows sunrise and sunset to be performed
every day of the week based on the installation location.
• The device must be connected to Wi-Fi and internet for
sunrise/sunset intervention.
Multi-functional
device that can be
set from the App

refer to the APP manual
to download the APP:
Perry Timer
Once the Wi-Fi astronomical
switch is installed in an
electrical panel, inaccessibility
to the terminals without
special tools must be
guaranteed.
ELECTRICAL CONNECTIONS
Description of terminals:
230V~ power supply
terminal 5 = (Neutral)N
terminal 10 = (Line)L
relay (C1)
terminal N° 1 = NO (normally open contact)
terminal N° 2 = C (common)
terminal N° 3 = NC (normally closed contact)
Note: potential-free relay changeover contacts.
The electrical connections
must only be implemented
after having disconnected the
230V~ power supply.
1234 5
678910
C1
L
N
230 Vac
N
L
Wiring diagram
to connect the Wi-Fi device
E.g.: lamp
CONTROLS AND SIGNALS
Red relay status LED
indicates whether the relay is on or off.
When the relay is ON, the LED will be on;
when the relay is deactivated, the LED
will be off.
Button to manually control the
Wi-Fi astronomical switch
- quick press:
command to switch the relay
status (ON / OFF)
-pressed for 5 s
(rst switch-on) command to
search for a Wi-Fi network to
connect to.
-pressed for 5 s
(device already connected to
the network) RESET command.
The blue status LED of the Wi-Fi network
Waiting to connect
to the Wi-Fi network
Device status LED signal
ashing fast
off
Connected to the Wi-Fi
network
Problems with the Wi-Fi
network xed
RESET
OPERATION WITH NO POWER
5
RESET:
press and hold the button
at the front for 5 seconds
To reset the Wi-Fi switch to the factory settings, run the Resetastronomical
function by keeping the button on the front of the Wi-Fi switchastronomical
pressed for 5 seconds.
IMPORTANT: the switch , allastronomical loses the association with the APP
programming is deleted and the device is set back to the factory default
settings.
Note: it will also be possible to delete the programming and/or association of
the device from the APP (see APP instructions).
IMPORTANT! It is recommended for the installer or expert user
to perform the RESET as this deletes any previous settings
and programs.
If the 230V~ power is disconnected (e.g. a blackout), the switch disables the relay;astronomical
the current date and time are kept updated by the reserve charge of over 72 hours.
The language, programs and all previously entered settings are saved in a permanent memory.
IMPORTANT: sunrise and sunset times are not updated if there is no internet connection.
If power is interrupted for more than 72 hours, the current date and time update cannot be guaranteed.
When power and the internet connection return, the current date and time will be automatically updated.
SIMPLIFIED EU DECLARATION OF
CONFORMITY
The manufacturer declares that the type of radio
equipment indicated below complies with
Directive 2014/53/EU (RED).
The full text of the EU declaration of conformity is
available at the address shown on the label:
Via MILANESE, 11 - 22070 VENIANO (Como)
ITALY - www.perry.it
Tel. [phone] Fax [phone]
1IOIAWF0102 V001
PERRY ELECTRIC S.r.l.
Manufacturer, Fabricat, Fabrikant, Fabbricante, Fabricante:
Type, T , Tipo:ypen
http://www.perry.it/it/dichiarazioni.aspx
Series, serie:
Programmable even without
an internet connection
using a shared Wi-Fi network
ROUTER
IMPORTANT!
the must be carried out in theFIRST CONNECTION
presence of a Wi-Fi network connected to the Internet.
4
EN
INTERNET
Wi-Fi
CONNECTION OF THE Wi-Fi DEVICE TO THE APP
Log in to the App with the personal credentials. If you do not have the credentials, register (see the APP manual)
Note: in case of problems with the Wi-Fi network, it will also be possible to associate the device to the APP using the AP mode
(see description in the APP manual)
Follow the procedure of the APP step-by-step and associate the Wi-Fi switch to the App: «Add device»astronomical
Once the association of the Wi-Fi device has been conrmed, proceed with the programming as described in the APP manual.
INSTALLATION: system set

INTERRUPTEUR Wi-Fi 2 mod. DINASTRONOMIQUE
AVERTISSEMENT POUR LA SÉCURITÉ
IMPORTANT : pour les modalités du circuit et du fonctionnement du système de commande Wi-Fi
et pour une installation correcte, il faut consulter aussi le manuel spécifique de l'appli.
Télécharger le manuel sur le site : http://www.perry.it/it/prodotto/1io-iawf0102.aspx
ou accédez directement au site en utilisant le QRcode sur le côté :
Vérifier que l'alimentation de réseau 230V a été coupée avant de procéder à
l'installation ou à l'entretien.
L'interrupteur Wi-Fi peut être programmé, visualisé et modié via l'application depuis les smartphones, les tablettes iOS et Android via un routeurastronomique
Wi-Fi avec connexion internet. L'application vous permet de gérer un seul appareil ou des groupes d'appareils et offre la possibilité de consulter les dossiers de
gestion historiques pour optimiser les programmes et les temps d'intervention.
L'application « Perry Timer » est .vous permet de créer des programmes personnalisés pour chaque appareil connecté. L'interface simple et conviviale
La fonction astronomique permet de faire effectuer les interventions du lever et du coucher du soleil tous les jours de la semaine par rapport à la position
d’installation (il est nécessaire de se connecter à internet pour effectuer les interventions astronomiques). Il est également possible de programmer une
interruption nocturne qui déconnecte le chargement entre les horaires programmés. Attention : si les horaires de l’interruption nocturne dépassent
l’horaire du lever et du coucher du soleil les interventions ne seront pas correctes. Si l’on désactive la fonction astronomique on désactive également les
interruptions nocturnes.
L'installation et le branchement électrique du dispositif WI Fi doivent être effectués
uniquement par un électricien qualifié et en conformité avec les lois et
réglementations en vigueur.
Lire attentivement le manuel d'instructions avant d'utiliser le produit car il fournit des
informations importantes sur la sécurité, l'installation et l'utilisation.
Conserver soigneusement ce manuel d'instructions pour le consulter à tout moment.
S'assurer de l'intégrité du produit après l'avoir retiré de sa de boîte d'emballage.
Les composants d'emballage (sacs en plastique, suspensions en PVC, etc.) doivent être
tenus à l'écart des enfants.
L'interrupteur astronomique Wi-Fi doit être installé sur une barre DIN à l'intérieur d'un
tableau électrique.
Absorption/consommation propre
2300W 700W 290W
(capacité totale 35 μF)
105W
3500 VA
pour chaque contact
Puissance max.
commutable
(7 x 15W)
Puissance maximum pilotable
Temps minimum de recharge
Type d'action
EMISSION RADIO :
l'appareil émet intentionnellement des ondes radio sur
la bande de fréquence « 2412-2472 » MHz (Wi-Fi),
avec une puissance maximale inférieure à 100 mW e.i.r.p.
Les ondes radioélectriques émises par le dispositif Wi-Fi ne présentent
aucun risque pour la santé humaine et animale.
Important : e fabricant se réserve le droit d'apporter toutes lesl
modifications techniques et de fabrication qu'il jugera nécessaires, sans
avis préalable.
Important : le fabricant ne peut en aucun cas être tenu responsable du non
fonctionnement des produits dû à une interruption de la connectivité au
réseau internet ou au manque de disponibilité des ressources informatiques :
Cloud, Serveur, Portail.
Important : les coûts de connexion au réseau internet sont à la charge de
l'utilisateur conformément aux tarifs de l'opérateur téléphonique utilisé
par l'utilisateur.
INTERNET
offline
ÉLIMINATION DES ANCIENS APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES
Ce symbole sur le produit ou sur son emballage indique que ce produit ne peut pas être traité comme déchet ménager.
Au contraire, il doit être apporté dans un point de collecte déterminé pour le recyclage des appareils électriques et
électroniques, par exemple :
- points de vente, en cas d'achat d'un nouveau produit semblable à celui à éliminer
- points de collecte locaux (centres de collecte des déchets, centres locaux de recyclage, etc.).
En vous assurant que le produit est éliminé correctement, vous aiderez à prévenir les conséquences potentiellement négatives
pour l'environnement et la santé, qui pourraient être causées par l'élimination inadéquate de ce produit. Le recyclage des
matériaux aidera à conserver les ressources naturelles. Pour plus d'informations sur le recyclage de ce produit, veuillez
contacter votre bureau local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté ce produit.
VÉGÉTATION DENSE
arbres, haies, arbustes, etc.
réduction du débit radio 10% ÷ 25%
MURS EN BOIS OU
CONTREPLAQUE
réduction du débit radio 10% ÷ 30%
PAROIS EN BRIQUES OU
EN PIERRE
réduction du débit radio 40% ÷ 60%
PAROIS EN BÉTON ARMÉ
réduction du débit radio 50% ÷ 70%
MURS et / ou PLANCHERS
EN METAL
réduction du débit radio 65% ÷ 90%
Au moment de l'installation, il faut prendre certaines mesures pour ne pas limiter, voire
inhiber, la portée des ondes radio entre le Routeur et les dispositifs connectés.
En l'absence d'obstacles entre les dispositifs et le Routeur, la portée à l'« air libre » est de
70 m environ ; dans les locaux intérieurs avec des murs, la portée est d'environ 20 m.
La portée radio diminue considérablement lorsque des obstacles sont interposés
entre les éléments.
Cette atténuation varie à des degrés différents selon le type de matériau avec lequel les
murs sont réalisés ou les obstacles à franchir.
La présence de perturbations ou d'interférences d'origine électromagnétique peut
également réduire la portée radio indiquée.
A côté se trouvent quelques exemples d'atténuation liés aux matériaux, qui ont un
impact sur le flux dans « Free air » ci-dessus déclaré.
INSTALLATION
Avertissements relatifs à la portée radio
• Programmable à partir de smartphones et tablettes iOS et Android
• Bouton pour contrôle manuel et réinitialisation
• LED réseau Wi-Fi
• LED état relais
• Réserve de charge de 72 heures
• Installation du panneau arrière avec accessoire KIT en option
Particularité
• Possibilité d’insérer jusqu’à 15 interruptions nocturnes en tout
• Mémoire intervention (disponible uniquement lorsque l'appareil est EN LIGNE)
IMPORTANT : les programmes qui se chevauchent ne peuvent pas
être insérés. Si un programme partiellement ou totalement
superposé est inséré, l'utilisateur sera invité à supprimer le
programme le plus ancien pour enregistrer et exécuter le
programme le plus récent.
5
PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
PE - DEIONN077 11/18 FRANÇAIS
Caractéristiques techniques
Tension d'alimentation
Type de sortie
Température de fonctionnement
Température de stockage
Précision horloge
Installation
Degré de pollution
Indice de protection
Section des câbles aux bornes
Réserve de charge
Tension d'impulsion nominale
Logiciel
Type d'isolation
Dimensions (LxPxH)
Type d'utilisation
Nb max d’interruptions nocturnes
Temps minimum programmable
Signalisation LED
Fréquence 230 V c.a. +/- 10%
50-60 Hz
Relais de contact dans un échange sans
potentiel ; 16 (2) A / 250V ~
de 0 °C à +50 °C
de -10 °C à + °C65
< 2W
-- dans un tableau électrique sur une barre DIN
2
IP20 - I 40 Installation par encastrementP
1...6 m²
72 heures
2,5kV
classe A
Classe II
12 heures
35 x 60 x 90 (2 modules DIN)
Civil / tertiaire / industriel
1 minute
LED réseau Wi-Fi LED état relais
- par encastrement (avec KIT en option)
1BSU
+/- 0,5 s/jour à 25 °C
N° 15
CFL
LED
MINUTERIE
ASTRO MÉMOIRE
INTERVENTIONS
Dispositif
multifonction
programmables à
partir d'application
Installation dans un tableau électrique
•La fonction astronomique permet de faire effectuer les interventions
du lever et du coucher du soleil tous les jours de la semaine par
rapport à la position d’installation.
•Pour l’intervention lever/coucher du soleil le dispositif doit être
dispositif doit être connecté au réseau Wi-Fi et internet.

Effectuer les branchements
électriques uniquement après avoir
coupé l'alimentation à 230 V~ par
le secteur.
INSTALLATION : ensemble du système
Après l'installation de
l' Wi-Fi dans leappareil
tableau électrique,
l'inaccessibilité aux
bornes doit être assurée
sans l'utilisation d'outils
spéciaux.
1234 5
678910
C1
L
N
230 Vac
N
L
Remarque :
contacts en échange de relais libres de potentiel
Schéma électrique de principe pour
le branchement du dispositif Wi-Fi
Ex. : lampe
COMMANDES ET SIGNALISATIONS
La LED bleue d'état du réseau Wi-Fi
En attente de connexion
au réseau Wi-Fi
État du dispositif Signalisation LED
clignotant rapidement
éteinte
Connecté au réseau Wi-Fi
Problèmes au réseau Wi-Fi
allumée xement
OPÉRATION DE RÉINITIALISATION
FONCTIONNEMENT EN L'ABSENCE DE RÉSEAU
Pour réinitialiser l' Wi-Fi sur le réglage d'usine,interrupteur astronomique
effectuez l'opération de réinitialisation en maintenant enfoncé le bouton à
l'avant de l' Wi-Fi pendant 5 secondes.interrupteur astronomique
IMPORTANT: l'interrupteur etastronomique perd son association avec l'APPLI
toute la programmation est annulée, ce qui ramène l'appareil à l'état d'origine.
Remarque : il sera également possible d'annuler la programmation et / ou
l'association de l'appareil à partir de l'application (voir les instructions
application).
IMPORTANT ! L'opération RESET est recommandée à
l'installateur ou aux utilisateurs experts car, avec cette
opération, les réglages et la programmation précédemment
effectués seront perdus.
En l'absence d'alimentation secteur à 230 V~ (ex. black-out), l'interrupteur désactive le relais laastronomique ;
date et l'heure actuelles sont mises à jour réserve de charge d 72 heures. La langue, lesavec une e plus de
programmes et les paramètres précédemment configurés sont sauvegardés dans une mémoire permanente.
IMPORTANT : les horaires de lever et coucher du soleil ne sont pas mis à jour en l’absence d’internet.
En cas d'interruption de la tension secteur pendant plus de 72 heures, la mise à jour de la date et de l'heure
ne sera pas garantie.
Lorsque la tension du réseau et la connexion Internet reviennent, la date et l'heure actuelles seront
automatiquement mises à jour.
5
RESET:
Appuyez et maintenez
le bouton sur le devant
pendant 5 secondes
Via MILANESE, 11 - 22070 VENIANO (Como)
ITALY - www.perry.it
Tel. [phone] Fax [phone]
1IOIAWF0102 V001
PERRY ELECTRIC S.r.l.
Manufacturer, Fabricat, Fabrikant, Fabbricante, Fabricante:
Type, T , Tipo:ypen
http://www.perry.it/it/dichiarazioni.aspx
Series, serie:
ROUTER INTERNET
Wi-Fi
Programmable aussi en
absence de réseau internet
en utilisant un réseau Wi-Fi partagé
IMPORTANT!
Le doit être réalisé en présencePREMIER ASSOCIATION
d'un réseau Wi-Fi connecté à Internet.
pour télécharger l'application :
Perry Timer
consulter le manuel Application
BRANCHEMENTS ÉLECTRIQUES
Description bornes :
Alimentation de réseau 230V~
borne n° 5 = (Neutre)N
borne n°10 = (Ligne)L
relais (C1)
borne n°1 = NO (contact normalement ouvert)
borne n°2 = C (commune)
borne n°3 = NF (contact normalement fermé)
FR
Bouton pour le contrôle manuel de
l' Wi-Fiinterrupteur astronomique
- pression rapide :
commande pour commuter
l'état du relais (ON / OFF)
-pression de 5 s
(à la première mise sous tension)
pour rechercher un réseau
Wi-Fi auquel se connecter.
-pression de 5 s
(dispositif déjà connecté au
réseau) commande de
RESET.
LED rouge d'état du relais
indique si le relais est allumé ou éteint.
Lorsque le relais est activé, le voyant
s'allume ;
lorsque le relais est désactivé, la LED
sera éteinte.
ASSOCIATION DU DISPOSITIF Wi-Fi VERS L'APPLICATION
Connectez-vous avec les informations d'identication personnelles de l'application (Connexion).
.Si vous n'avez pas les informations d'identication, enregistrez-vous (voir le manuel de l'application)
Remarque : en cas de problèmes sur le réseau Wi-Fi, il sera également possible d'associer l'appareil à l'application
.en utilisant le mode AP (voir la description dans le manuel de l'application)
Suivre la procédure de l'appli étape par étape et associer l'interrupteur Wi-Fi à l'appli : « Ajouter dispositif »astronomique
Une fois l'association du dispositif Wi-Fi conrmée, passer à la programmation comme décrit dans le manuel de l'application.
DÉCLARATION DE CONFORMITÉ CE
SIMPLIFIÉE
Le fabricant déclare que le type d'équipement
radio indiqué ci-dessous est conforme à la
directive 2014/53 / UE (RED).
Le texte intégral de la déclaration UE de
conformité est disponible à l'adresse Internet
indiquée sur l'étiquette :
6

ASTRONOMISCHER WLAN-SCHALTER 2 Mod. DIN
SICHERHEITSHINWEISE
WICHTIG: für die Anlagen- und Funktionsmodalitäten der WLAN-Steuerung und für eine korrekte
Installation bitte auch das spezifische Handbuch der APP einsehen. Laden Sie das Handbuch von der
folgenden Website herunter: oder erreichen Sie diehttp://www.perry.it/it/prodotto/1io-iawf0102.aspx
Website direkt über den nebenstehenden QRcode:
Sicherstellen, dass die 230 V-Netzversorgung vor der Montage oder vor der Wartung
ausgeschaltet wurde.
SPEICHER
Der astronomische WLAN-Schalter kann über eine App von einem Smartphone, einem iOS- und Android-Tablet über einen WLAN-Router mit Internetverbindung
programmiert, aufgerufen und geändert werden. Die App ermöglicht die Verwaltung eines einzelnen Geräts oder von Geräteeinheiten und bietet die Möglichkeit,
historische Verwaltungsaufzeichnungen einzusehen, um Programme und Reaktionszeiten zu optimieren.
Mit der können für jedes angeschlossene Gerät kundenspezische Programme erstellt werden. Die Schnittstelle ist einfach undApp "Perry Timer"
benutzerfreundlich. Mit der Astronomie-Funktion kann das Eintreten von Sonnenaufgang und Sonnenuntergang an allen Wochentagen auf der Basis der
Installationsposition durchgeführt werden (um das Eintreten der astronomischen Ereignisse durchzuführen, wird ein Internet-Anschluss benötigt).
Außerdem ist es möglich, eine nächtliche Unterbrechung zu programmieren, die die Verbraucher zwischen den eingestellten Zeiten trennt. Achtung: Wenn
die Zeiten für die nächtliche Unterbrechung die Zeit von Sonnenaufgang und Sonnenuntergang überschreiten, werden diese Ereignisse nicht korrekt
eintreten. Wenn die Astronomie-Funktion deaktiviert wird, werden auch die nächtlichen Unterbrechungen deaktiviert..
Die Installation, die Wartung und der Stromanschluss des WLAN-Gerätes dürfen nur von
einer qualifizierten Elektrofachkraft und gemäß den einschlägigen Vorschriften und
gesetzlichen Bestimmungen durchgeführt werden.
Die Bedienungsanleitung vor der Verwendung des Produkts aufmerksam lesen, da sie
wichtige Anweisungen bezüglich der Sicherheit, der Installation und des Betriebs enthält.
Die Bedienungsanleitung für das spätere Nachschlagen sorgfältig aufbewahren.
Nach dem Auspacken sicherstellen, dass das Produkt unbeschädigt ist.
Die Verpackungsteile (Plastiktüten, Aufhängungen aus PVC, etc.) müssen außerhalb der
Reichweite von Kindern aufbewahrt werden.
Der astronomischer WLAN-schalter muss auf einer DIN-Schiene in einem Schaltschrank
montiert werden.
2300W 700W 290W
(Gesamtkapazität 35 μF)
105W
3500 VA
für einzelne Kontakte
Max. umschaltbare
Leistung
(7 x 15W)
Regelbare Höchstleistung
FUNKEMISSIONEN:
Das Gerät sendet absichtlich Funkwellen im
Frequenzband "2412-2472" MHz (WLAN) mit einer
maximalen Leistung von weniger als 100 mW e.i.r.p. aus.
Die vom WLAN-Gerät ausgehenden Hochfrequenzwellen stellen
keine Gefahr für die Gesundheit von Mensch und Tier dar.
Wichtig: der Hersteller behält sich das Recht vor, jederzeit und ohne
Vorankündigung die von ihm als erforderlich erachteten technischen und
konstruktionsspezifischen Änderungen auszuführen.
Wichtig: der Hersteller kann auf keinen Fall für den mangelnden Betrieb der
Produkte verantwortlich gemacht werden, wenn dies auf Unterbrechung der
Verbindung mit dem Internetnetz oder mangelnde Verfügbarkeit von die
Informatik betreffenden Voraussetzungen zurückzuführen ist:
Cloud, Server, Portal.
Wichtig: die Kosten der Internetverbindung laut den Tarifen des Anbieters,
der vom Benutzer verwendet wird, gehen zu Lasten des Benutzers.
INTERNET
offline
ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN
Dieses Symbol auf dem Produkt oder auf seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Lebensdauer
getrennt von den anderen Abfällen zu entsorgen ist. Das Gerät muss am Ende seiner Lebensdauer einer geeigneten
Sammelstelle für elektrische und elektronische Abfälle zugeführt werden, wie zum Beispiel:
- Verkaufsstellen, beim Kauf einesneuen Geräts, das dem Altgerät entspricht.
- örtliche Sammelstellen (Abfallsammelzentren, örtliche Recyclingstellen, etc...).
Eine entsprechende Behandlung und Entsorgung im Sinne des Umweltschutzes trägt zur Vermeidung etwaiger negativer
Auswirkungen auf die Umwelt und die Gesundheit bei, die durch eine unangemessene Entsorgung des Produktes verursacht
werden können. Die Wiederverwertung der Materialien trägt zur Erhaltung der natürlichen Ressourcen bei. Für detaillierte
Informationen in Bezug auf die Wiederverwertung dieses Produkts wenden Sie sich bitte an die entsprechende lokale Behörde,
Ihre Entsorgungsstelle für Hausmüll oder das Geschäft, in dem Sie dieses Produkt erworben haben.
DICHTE VEGETATION
Bäume, Hecken, Sträucher, etc.
Reduzierung der Funkreichweite
um 10 %÷25 %.
HOLZ- ODER
GIPSKARTONWÄNDE
Reduzierung der Funkreichweite
um 10 %÷30 %
ZIEGEL - ODER
STEINMAUERN
Reduzierung der Funkreichweite
um 40 %÷60 %
STAHLBETONWÄNDE
Reduzierung der Funkreichweite
um 50 %÷70 %
WÄNDE und/oder BÖDEN AUS METALL
Reduzierung der Funkreichweite
um 65 %÷90 %
Bei der Installation sind einige Maßnahmen zu berücksichtigen, um die Reichweite der
Funkwellen zwischen dem Router und den angeschlossenen Geräten nicht
einzuschränken oder in einigen Fällen zu behindern.
Wenn keine Hindernisse zwischen den Geräten und dem Router vorhanden sind, beträgt
die Funkreichweite in „freier Luft“ etwa 70 m; in geschlossenen Räumen mit Wänden beträgt
sie etwa 20 m.
Die Funkreichweite verringert sich erheblich, wenn Hindernisse zwischen die Elemente
gestellt werden.
Diese Abschwächung variiert je nach Art des Materials, aus dem die zu passierenden
Wände oder Hindernisse gefertigt sind.
Auch das Vorhandensein von elektromagnetischen Störungen oder Interferenzen kann die
angegebene Funkreichweite verringern.
Nebenstehend sind einige Beispiele für materialbedingte Abschwächung aufgeführt, die
die oben genannte Funkreichweite in "Freier Luft" beeinflussen.
INSTALLATION
Warnungen Funkreichweite
• Programmierbar über Smartphones und iOS- und Android-Tablets
• Taste für manuelle Steuerung und Reset
• Led WLAN-Netz
• Led Relaisstatus
• Leistungsreserve 72 Stunden
• Hinterwandmontage mit BAUSATZ optionales Zubehör
Besonderheiten
• Möglichkeit zur Einstellung von bis zu 15 nächtlichen Unterbrechungen insgesamt
• E - Nur verfügbar,Speicher ingriffe wenn das Gerät ONLINE ist.
WICHTIG: s können keine Programme eingegeben werden, diee
sich überschneiden. Wird ein Programm eingegeben, das sich
teilweise oder vollständig mit einem anderen überschneidet, wird
der Benutzer aufgefordert, das ältere Programm zu löschen, um
das andere zu speichern und auszuführen.
7
PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
PE - DEIONN077 11/18 DEUTSCH
Technische Merkmale
Betriebsspannung
Ausgangstyp
Betriebstemperatur
Lagertemperatur
Aufnahme/Eigenverbrauch
Genauigkeit der Uhr
Montage
Verschmutzungsgrad
Schutzart
Kabelquerschnitt an Klemmen
Leistungsreserve bei Stromausfall
Nominale Impulsspannung
Software
Isolierung
Abmessungen (LxTxH)
Art der Verwendung
Max. Anzahl von nächtlichen Unterbrechungen
Einstellbare Mindestzeit
LED-Meldung
Mindestladezeit
Frequenz
Art der Aktion
230 V c.a. +/- 10%
50-60 Hz
Relais mit potentialfreiem Wechselkontakt;
16(2)A / 250V~
von 0 °C bis +50 °C
von bis-10 °C +65 °C
< 2W
- am Schaltschrank an DIN-Schiene
2
+/ 0,5 25 °Cs/Tag bei
IP20 - IP40 Hinterwandmontage
1...6 m²
72 Stunden
2,5kV
Klasse A
Klasse II
12 Stunden
35 x 60 x 90 (2 DIN-Module)
Wohnhäuser / Dienstleistungssektor / Industrie
N° 15
1 Minute
Led WLAN-Netz Led Relaisstatus
- auf der Rückseite (mit optionalem BAUSATZ)
1BSU
CFL
LED
Installation am Schaltschrank
TIMER
ASTRO
Multifunktionsgerät
über App
einstellbar
•Mit der Astronomie-Funktion kann das Eintreten von Sonnenaufgang
und Sonnenuntergang an allen Wochentagen auf der Basis der
Installationsposition durchgeführt werden.
•Für das Eintreten von Sonnenaufgang und Sonnenuntergang muss
das Gerät an ein Wi-Fi-Netz und Internet angeschlossen sein.
EINGRIFFE

INSTALLATION: Gesamtheit des Systems
Nach der Installation des
WLAN-Gerät im
Schaltschrank muss
gewährleistet werden,
dass die Klemmen ohne
entsprechendes Werkzeug
nicht zugänglich sind.
ELEKTRISCHE ANSCHLÜSSE
1234 5
678910
C1
L
N
230 Vac
N
L
Hinweis:
Kontakte mit potentialfreien Wechselrelais.
Hauptschaltplan für den Anschluss
der WLAN-Vorrichtung
Z.B.: Lampe
Die blaue LED für den Status des
WLAN-Netzes
In Wartezustand für den
Anschluss an das WLAN-Netz
Status der Vorrichtung LED-Meldung
langsam blinkend
ausgeschaltet
Anschluss an das WLAN-Netz
Probleme am WLAN-Netz
fest eingeschaltet
VORGEHENSWEISE RESET
BETRIEB OHNE NETZSPANNUNG
Um auf die Werkseinstellungender astronomischer WLAN-schalter
zurückzusetzen, die Taste auf der Vorderseite der astronomischer WLAN-
schalter 5 Sekunden lang gedrückt halten.
WICHTIG: verliert die Verbindung zurder astronomischer WLAN-schalter
APP und die gesamte Programmierung wird gelöscht, und das Gerät wird in
den werkseitigen Zustand zurückversetzt.
Hinweis: s ist auch möglich, die Programmierung und/oder die Verbindunge
des Geräts mit der APP zu löschen (siehe APP-Anleitung).
WICHTIG! Der Vorgang des RESETS empfiehlt sich für den
Software-Installateur oder erfahrene Benutzer, da er den
Verlust der vorher durchgeführten Einstellungen und
Programmierungen nach sich zieht.
Bei fehlender 230 V~-Spannungsversorgung (z.B. Black-out) schaltet derastronomischer WLAN-schalter das Relais
ab; das aktuelle Datum und die Uhrzeit werden von der Leistungsreserve für mehr als 72 Stunden aktualisiert
beibehalten. Die Sprache, die Programme und alle zuvor vorgenommenen Einstellungen sind in einem
Permanentspeicher gesichert.
WICHTIG: Die Zeiten des Sonnenaufgangs und Sonnenuntergangs werden ohne eine Internet-Verbindung
nicht aktualisiert..
Wird die Netzspannung länger als 72 Stunden unterbrochen, kann nicht garantiert werden, dass das aktuelle
Datum und die aktuelle Uhrzeit aktualisiert werden.
Bei Rückkehr der Netzspannung und der Internetverbindung werden das aktuelle Datum und die Uhrzeit
automatisch aktualisiert.
5
RESET:
Die Taste auf der Vorderseite
5 Sekunden lang gedrückt halten
Via MILANESE, 11 - 22070 VENIANO (Como)
ITALY - www.perry.it
Tel. [phone] Fax [phone]
1IOIAWF0102 V001
PERRY ELECTRIC S.r.l.
Manufacturer, Fabricat, Fabrikant, Fabbricante, Fabricante:
Type, T , Tipo:ypen
http://www.perry.it/it/dichiarazioni.aspx
Series, serie:
ROUTER INTERNET
WICHTIG! Die muss in AnwesenheitERSTE VEREINIGUNG
eines Wi-Fi-Netzwerks durchgeführt werden, das mit dem
Internet verbunden ist.
Wi-Fi
8
Loggen Sie sich mit Ihren persönlichen Zugangsdaten in die App ein (Login).
Wenn Sie keine Zugangsdaten haben, registrieren Sie sich bitte (siehe APP-Handbuch).
Hinweis: wenn Sie Probleme mit dem Wlan-Netzwerk haben,
können Sie das Gerät auch im AP-Modus der APP zuordnen (siehe Beschreibung im APP-Handbuch).
Die Anleitung der APP Schritt für Schritt befolgen und den astronomischen WLAN-Schalter mit der App verknüpfen: «Gerät hinzufügen»
Nach der Bestätigung der Verbindung des WLAN-Gerätes mit der Programmierung wie im APP-Handbuch beschrieben fortfahren.
Programmierbar auch
in Abwesenheit des
Internet-Netzeswerks
mit der Verwendung eines
geteilten WLAN-Netzwerks
zum Herunterladen der APP:
Perry Timer
das Handbuch APP konsultieren
DE
Rote Relais-Zustands-LED
Zeigt an, ob das Relais ein- oder
ausgeschaltet ist.
Wenn das Relais auf ON ist, ist die Led
eingeschaltet.
Wenn das Relais deaktiviert ist, ist die
Led ausgeschaltet.
Taste für die manuelle
Steuerung des astronomischen
WLAN-Schalters
- schnelle Betätigung:
Befehl zum Umschalten des
Relaisstatus (ON / OFF)
-5 Sekunden lange Betätigung
(beim ersten Einschalten)
Befehl, ein WLAN-Netz für den
Anschluss zu suchen.
-5 Sekunden lange Betätigung
(Vorrichtung bereits am Netz
angeschlossen) Befehl für
RESET.
Beschreibung der Klemmen:
Netzversorgung 230 V~
Klemme Nr. 5 = (Neutral)N
Klemme Nr. 10 = (Linie)L
Relais (C1)
Klemme 1 = NA (Kontakt normalerweise geöffnet)
Klemme 2 = C (gewöhnlich)
Klemme 3 = NC (Kontakt normalerweise geschlossen)
Die elektrischen Anschlüsse dürfen
erst nach Trennung der 230 V~
Stromversorgung vorgenommen
werden.
STEUERUNGEN UND MELDUNGEN
ZUORDNUNG DER WLAN-VORRICHTUNG ZUR APP
VEREINFACHTE EU-
KONFORMITÄTSERKLÄRUNG
Der Hersteller erklärt hiermit, dass der unten
angegebene Funkgerätetyp der Funkanlagenrichtlinie
2014/53/EU (Radio Equipment Dire tive) entspricht.k
Den vollständigen Wortlaut der EU-
Konformitätserklärung finden Sie unter der auf dem
Aufkleber angegebenen Internetadresse:

PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
Características técnicas
Tensión de alimentación 230 V c.a. +/- 10%
50-60 Hz
Tipo de salida Relé de contacto en intercambio libre de
potencial; 16(2)A / 250V~
Temperatura de funcionamiento
de 0 °C a +50 °C
Temperatura de almacenamiento
de -10 °C a +65 °C
Assorbimento/Autoconsumo < 2W
Precisión del reloj
Instalación
-- en cuadro eléctrico en barra DIN
Grado de contaminación 2
Grado de protección
IP20 - IP40 instalación en la parte posterior del cuadro
Sección de los cables en los bornes 1...6 m²
Reserva de carga 72 horas
Tensión de impulso nominal 2,5 kV
Software Clase A
Tipo de aislamiento Clase II
12 horas
2300W 700W 290W
(capacidad total 35 μF)
105W
3500 VA
para cada contacto
Potencia máx.
conmutable
(7 x 15W)
Potencia máxima controlable
Dimensiones (LxPxH) 35 x 60 x 90 (2 DIN)módulos
Tipo de uso Civil / terciario / industrial
N.° máx. de interrupciones nocturnas
N° 15
Tiempo mínimo configurable 1 minuto
Señalización LED Led red Wi-Fi Led estado relé
Tiempo mínimo de recarga
Frecuencia
- en la parte posterior del cuadro (con KIT opcional)
Tipo de acción 1BSU
PE - DEIONN077 11/18
Características
CFL
LED
INTERRUPTOR Wi-Fi 2 mod. DINASTRONÓMICO
El interruptor wi- puede programarse, consultarse y modicarse mediante la aplicación desde smartphone, tableta iOS y Android,astronómico
mediante un router Wi-Fi con conexión a Internet. La aplicación permite gestionar un único dispositivo o grupos de dispositivos y ofrece la posibilidad
de poder consultar los registros históricos de gestión para optimizar los programas y los tiempos de intervención.
La aplicación “Perry Timer” permite crear programas personalizados para cada dispositivo conectado. La interfaz simple y fácil de usares .
La función astronómica permite controlar las intervenciones de amanecer y atardecer todos los días de la semana en función de la posición de la
instalación (es necesaria la conexión a Internet para realizar las intervenciones astronómicas). También puede programarse una interrupción nocturna
que desconecta la carga entre los horarios programados. Atención: si los horarios de la interrupción nocturna superan la hora del amanecer y del
atardecer, las intervenciones no serán correctas. Si se desactiva la función astronómica, se desactivarán también las interrupciones nocturnas.
Dispositivo
multifuncional
congurable
desde la
aplicación
ADVERTENCIAS PARA LA SEGURIDAD
Asegúrese de haber cortado la alimentación de red de 230 V antes de realizar la
instalación o el mantenimiento.
La instalación, el mantenimiento y la conexión eléctrica del dispositivo Wi-Fi, deben
realizarse solamente por un electricista cualificado y en conformidad con las
normas y leyes vigentes.
Lea atentamente el manual de instrucciones antes de utilizar el producto, ya que
proporciona indicaciones importantes relativas a la seguridad, la instalación y el uso.
Conserve cuidadosamente el manual de instrucciones para consultas sucesivas.
Asegúrese de la integridad del producto después de sacarlo de la caja de embalaje.
Los componentes del embalaje (bolsas de plástico, suspensiones de pvc, etc.) deben
mantenerse fuera del alcance de los niños.
El interruptor Wi-Fi debe instalarse en la barra DIN dentro de un cuadroastronómico
eléctrico.
RADIO EMISIÓN:
el aparato emite intencionalmente ondas radio
en la banda de frecuencia de “2412-2472” MHz (Wi-Fi),
con una potencia máxima inferior a 100 mW e.i.r.p.
Las ondas de radiofrecuencia emitidas del dispositivo Wi-Fi no
comportan riesgos para la salud de las personas y los animales.
Importante: el fabricante se reserva la facultad de introducir todas las
modificaciones técnicas y de diseño que considere necesarias, sin
necesidad de aviso previo.
Importante: el fabricante en ningún caso puede considerarse
responsable del funcionamiento anómalo de los productos debido a la
interrupción de la conexión a la red Internet o a la falta de
disponibilidad de los recursos informáticos: , Servidor, Portal.Cloud
Importante: los costes de conexión a la red Internet corren a cargo del
usuario según las tarifas del operador de telefonía utilizado por el
usuario.
INTERNET
offline
ELIMINACIÓN DE EQUIPOS ELÉCTRICOS Y ELECTRÓNICOS VIEJOS
Este símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desecho doméstico. Al
contrario, se tendrá que llevar a un punto de recogida determinado para el reciclaje de los equipos eléctricos y electrónicos,
como por ejemplo:
- puntos de venta, en caso de comprar un producto nuevo similar al que se va a eliminar
- puntos de recogida locales (centros de recogida de residuos, centros locales de reciclaje, etc.).
Asegurándose de que el producto se deseche correctamente, ayudará a prevenir potenciales consecuencias negativas para el
medio ambiente y la salud, que podrían causarse con una eliminación inadecuada de este producto. El reciclaje de los materiales
ayudará a conservar los recursos naturales. Para más información relativa al reciclaje de este producto, por favor contacte con
nuestra oficina local, nuestro servicio de eliminación de residuos domésticos o la tienda donde ha comprado este producto.
ESPAÑOL
IMPORTANTE: para los modos de instalación y funcionamiento del sistema de mando Wi-Fi y para
una instalación correcta, consulte también el manual específico de la aplicación.
Descarga el manual del sitio internet: o vehttp://www.perry.it/it/prodotto/1io-iawf0102.aspx
directamente al sitio internet utilizando el QRcode de al lado:
VEGETACIÓN DENSA
árboles, setos, arbustos, etc.
reducción del alcance radio 10%÷25%
PAREDES DE MADERA
O DE PANELES DE YESO
reducción del alcance radio 10%÷30%
PAREDES DE LADRILLOS O
DE PIEDRA
reducción del alcance
radio 40%÷60%
PAREDES DE HORMIGÓN
reducción del alcance radio
PAREDES y/o ENCOFRADOS
DE METAL
reducción del alcance radio 65%÷90%
En la fase de instalación, hay que tener en cuenta algunas medidas necesarias para no
limitar o, en algunos casos, inhibir el alcance de las ondas radio entre el Router y los
dispositivos conectados.
En ausencia de obstáculos entre los dispositivos y el Router, el alcance al “aire libre” es de
70 m aproximadamente; en ambientes de interior, con presencia de paredes, el alcance es
de 20 m aproximadamente.
El alcance radio disminuye mucho cuando se interponen obstáculos entre los elementos.
Esta atenuación varía de manera diferente dependiendo del tipo de material con el que
estén realizadas las paredes o los obstáculos que haya que atravesar.
También la presencia de perturbaciones o interferencias de origen electromagnético
puede reducir el alcance radio indicado.
Al lado se muestran algunos ejemplos de atenuación relacionada con los materiales que
impactan sobre el alcance al “aire libre” antes declarado.
INSTALACIÓN
Advertencias del alcance radio
50%÷70%
9
+/ 0,5 s/día a 25 °C-
• Programable desde smartphone y tableta iOS y Android
• Botón para el control manual y reset
• Led de red Wi-Fi
• Led de estado del relé
• Reserva de carga de 72 horas
• Posibilidad de introducir hasta 15 interrupciones nocturnas en total.
IMPORTANTE: no pueden introducirse programas superpuestos.
En caso de introducción de un programa superpuesto en parte o
completamente a otro, se solicitará al usuario que elimine el
programa más antiguo para guardar y ejecutar el más reciente.
Instalación en cuadro eléctrico
MEMORIA
INTERVENCIONES
TIMER
ASTRO
•La función astronómica permite controlar las intervenciones de
amanecer y atardecer todos los días de la semana, en función de la
posición de la instalación.
• Para la intervención amanecer/atardecer, el dispositivo ha de estar
conectado a la red Wi-Fi y a Internet.
• Memoria -intervenciones disponible solo cuando el dispositivo está
EN LÍNEA.
Instalación en la parte posterior del cuadro con KIT de accesorios• opcional

INSTALACIÓN: conjunto del sistema
1234 5
678910
C1
L
N
230 Vac
N
L
Esquema eléctrico de principio
para la conexión del dispositivo Wi-Fi
Ej.: lámpara
OPERACIÓN DE RESET
FUNCIONAMIENTO EN AUSENCIA DE RED
Para volver a poner el interruptor Wi-Fi en la condición deastronómico
fábrica, realice la operación de Reset manteniendo pulsada durante 5
segundos la tecla en la parte frontal del interruptor Wi-Fi.astronómico
IMPORTANTE: el interruptor pierde la asociación con laastronómico
aplicación y se cancela toda la programación al poner el dispositivo en la
condición de fábrica.
Nota: también será posible cancelar la programación y/o asociación del
dispositivo de la aplicación (consulte las instrucciones de la aplicación).
¡IMPORTANTE! La operación de RESET está recomendada
para el instalador o usuarios expertos, ya que con esta
operación se perderán todos los datos configurados y
programaciones anteriormente realizados.
En ausencia de alimentación de red de 230 V~ (por ej. apagón), el interruptor desa el relé;astronómico ctiva
la fecha y la hora actuales se mantienen actualizadas gracias a la reserva de carga de más de 72 horas.
El idioma, los programas y todas las configuraciones introducidas con anterioridad, están seguros en una
memoria permanente.
IMPORTANTE: los horarios de amanecer y atardecer no se actualizan si no hay conexión a Internet.
En caso de una interrupción de la tensión de red durante un período superior a 72 horas, no se garantiza la
actualización de la fecha y la hora actuales. Al regresar la tensión de red y la conexión Internet, la fecha y la
hora actuales se actualizarán automáticamente.
5
RESET:
Mantenga presionado el botón
en la parte frontal
durante 5 segundos
Via MILANESE, 11 - 22070 VENIANO (Como)
ITALY - www.perry.it
Tel. [phone] Fax [phone]
1IOIAWF0102 V001
PERRY ELECTRIC S.r.l.
Manufacturer, Fabricat, Fabrikant, Fabbricante, Fabricante:
Type, T , Tipo:ypen
http://www.perry.it/it/dichiarazioni.aspx
Series, serie:
ROUTER INTERNET
IMPORTANTE!
la debe llevarse a cabo enPRIMERA ASOCIACIÓN
presencia de una red Wi-Fi conectada a Internet.
Wi-Fi
10
Programable también en
ausencia de red internet
usando una red Wi-Fi compartida
Acceda con las credenciales personales a la aplicación (Inicio de sesión).
Si no posee las credenciales efectúe el registro (consulte el manual de la aplicación)
Nota: en caso de problemas en la red Wi-Fi, también será posible asociar el dispositivo a la aplicación
utilizando la modalidad AP (véase la descripción en el manual de la aplicación)
Siga paso a paso el procedimiento de la aplicación y asocie el interruptor wi a la aplicación: «Añada dispositivo»astronómico
Conrmada la asociación del dispositivo wi, proceda con la programación como se describe en el manual de la aplicación.
ES
Después de la instalación del
interruptor Wi-Fiastronómico
en el cuadro eléctrico, se debe
garantizar la inaccesibilidad a
losbornessinoseutilizanlas
herramientas adecuadas.
para descargar la aplicación:
Perry Timer,
consulte el manual de la aplicación
MANDOS Y SEÑALIZACIONES
El botón para el control manual
del interruptor Wi-Fiastronómico
- presión rápida:
mando para conmutar el
estado del relé (ON / OFF)
-presión de 5 segundos
(en el primer encendido)
mando para buscar una red
Wi- i para conectarse.F
-presión de 5 segundos
(dispositivo ya conectado a la
red) mando de RESET.
LED rojo de estado del relé
indica si el relé está encendido o
apagado.
Cuando el relé está ON el led estará
encendido; cuando el relé está
desactivado, el led estará apagado.
El LED azul de estado de la red Wi-Fi
Estado del dispositivo
CONEXIONES ELÉCTRICAS
Descripción de los bornes:
Alimentación de red 230 V~
borne n.° 5 = (Neutro)N
borne n.° 10 = (Línea)L
Nota: contactos en intercambio de lo relé
libres de potencial.
relé (C1)
borne n.° 1 = NA (contacto normalmente abierto)
borne n.° 2 = C (común)
borne n.° 3 = NC (contacto normalmente cerrado)
Las conexiones eléctricas se
deben realizar solo después
de haber seccionado la red de
alimentación de 230 V~.
En espera de conexión
a la red Wi-Fi
Señalización LED
intermitente rápido
apagado
Conectado a la red Wi-Fi
Problemas en la red Wi-Fi
encendido jo
ASOCIACIÓN DEL DISPOSITIVO Wi-Fi CON LA APLICACIÓN
DECLARACIÓN DE CONFORMIDAD
UE SIMPLIFICADA
El fabricante declara que el tipo de equipo radio
indicado a continuación, es conforme con la
Directiva 2014/53/UE (RED).
El texto completo de la declaración de
conformidad UE está disponible en la dirección de
Internet indicada en la etiqueta:

Importante: para as modalidades de instalação e de funcionamento do sistema de comando Wi-Fi e
para uma correta instalação, consultar também o manual específico da aplicação.
Descarregar o manual no site da internet: ou entrarhttp://www.perry.it/it/prodotto/1io-iawf0102.aspx
diretamente no site da internet utilizando o QRcode ao lado:
Dispositivo
multifuncional
congurável a
partir da aplicação
PORTUGUÊS
PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
Características técnicas
Tensão de alimentação 230 V c.a. +/- 10%
50-60 Hz
Tipo de saída Relé de contacto em permutação livre de
potencial; 16(2)A / 250V~
Temperatura de funcionamento
de 0 °C a +50 °C
Temperatura de armazenamento
de -10 °C a +65 °C
Absorção/Autoconsumo < 2W
Precisão do relógio
Instalação
-- em quadro elétrico em trilho DIN
Grau de poluição 2
Grau de proteção IP20 - I 40 instalação no painel traseiroP
Secção dos cabos para os terminais 1...6 m²
Reserva de carga 72 horas
Tensão impulsiva nominal 2,5 kV
Software Classe A
Tipo de isolamento Classe II
12 horas
2300W 700W 290W
(capacidade total 35 μF)
105W
3500 VA
para cada contacto
Máx. potência
comutável
(7 x 15W)
Potência máxima controlável
Dimensões (LxPxH) 35 x 60 x 90 (2 módulos DIN)
Tipo de uso Civil / terciário / industrial
N° máx de interrupções noturnas
N° 15
Tempo mínimo definível 1 minuto
Sinalização LED Led rede Wi-Fi Led estado relé
Tempo mínimo de recarga
Frequência
- em painel traseiro (com KIT opcional)
Tipo de ação 1BSU
• Programável a partir de smartphones e tablets iOS e Android
• Botão para controlo manual e reset
• Led de re e Wi-Fid
• Led de estado do relé
• Reserva de carga de 72 horas
• Instalação do painel traseiro com KIT de acessórios opcionais
PE - DEIONN077 11/18
Particularidades
•Possibilidade de inserir até 15 interrupções noturnas no total
CFL
LED
INTERRUPTOR Wi-Fi 2 mod. DINASTRONÔMICO
O interruptor Wi-Fi pode ser programado, consultado e modicado através de aplicação em smartphones, tablets iOS e Android atravésastronômico
de um roteador Wi-Fi com conexão à Internet. A aplicação permite gerir um único dispositivo ou grupos de dispositivos e oferece a possibilidade de
consultar os registos históricos de gestão para otimizar programas e tempos de intervenção.
A permite criar programas personalizados para cada dispositivo conectado. A interface simples e user friendlyaplicação “Perry Timer” é.
A função astronómica permite efetuar as intervenções de alvorada e ocaso todos os dias da semana com base na posição de instalação (é
necessária a conexão à internet para efetuar as intervenções astronómicas). Pode ser programada também uma interrupção noturna que
desvincula a carga entre os horários congurados. Atenção: se os horários da interrupção noturna são excedentes o horário de alvorada e ocaso
não estarão corretos. Ao desativar a função astronómica serão desativadas também as interrupções noturnas.
ADVERTÊNCIAS PARA A SEGURANÇA
Verificar se foi cortada a alimentação de rede 230V antes de fazer a instalação ou a
manutenção.
A instalação, a manutenção e a conexão elétrica do dispositivo Wi-Fi só devem ser
realizadas por eletricistas qualificados e em conformidade com as normas e leis em
vigor.
Ler atentamente o manual de instruções antes de utilizar o produto, pois contém
indicações importantes sobre a segurança, a instalação e a utilização.
Conservar com cuidado o manual de instruções para consultas futuras.
Certificar-se da integridade do produto depois de retirá-lo da sua embalagem.
Os componentes da embalagem (eventuais sacos de plástico, suspensões de pvc, etc.) devem
ser mantidos fora do alcance das crianças.
O interruptor Wi-Fi deve ser instalado em um trilho DIN dentro de um quadroastronômico
elétrico.
RÁDIO EMISSÃO:
o aparelho emite intencionalmente ondas de rádio na faixa de frequência de
"2412-2472" MHz (Wi-Fi), com uma potência máxima inferior a 100 mW e.i.r.p.
As ondas de radiofrequência emitidas pelo dispositivo Wi-Fi não
causam riscos para a saúde de pessoas ou animais.
Importante: o fabricante reserva-se o direito de realizar todas as
modificações técnicas e construtivas que julgar necessárias sem
qualquer obrigação de aviso prévio.
Importante: em nenhum caso o fabricante pode ser considerado
responsável pelo não funcionamento dos produtos devido a
interrupção da conexão à rede Internet ou indisponibilidade dos
recursos informáticos: , Servidor, Portal.Cloud
Importante: os custos de conexão à rede internet são a cargo do
utilizador de acordo com as tarifas do operador telefónico usado
pelo cliente.
INTERNET
offline
ELIMINAÇÃO DE ANTIGOS APARELHOS ELÉTRICOS E ELETRÓNICOS
Este símbolo no produto e na embalagem indica que este produto não pode ser tratado como resíduo doméstico.
Pelo contrário, deverá ser levado a um centro de recolha apropriado para reciclagem dos aparelhos elétricos e eletrónicos, tais
como, por exemplo:
- pontos venda, no caso de compra de um produto novo semelhante ao que deve ser eliminado
- pontos de recolha locais (centros de recolha de resíduos, centros locais de reciclagem, etc....).
Assegurar-se de que o produto seja eliminado corretamente ajuda a prevenir potenciais consequências negativas para o meio
ambiente e para a saúde que poderiam ser provocadas por uma eliminação inadequada deste produto.
A reciclagem dos materiais ajudará a conservar os recursos naturais.
Para informações pormenorizadas a respeito, pede-se a gentileza de entrar em contacto com o departamento responsável
local, com o serviço local de eliminação resíduos domésticos ou com a loja onde foi comprado o produto.
+/ 0,5 seg/dia a 25 °C-
VEGETAÇÃO FECHADA
árvores, cercas vivas, arbustos, etc.
redução do alcance das ondas
de rádio 10%÷25%
PAREDES DE MADEIRA
OU DE PLACAS DE GESSO
redução do alcance das ondas
de rádio 10%÷30%
PAREDES DE TIJOLOS OU
PEDRAS
redução do alcance das ondas
de rádio 40%÷60%
PAREDES DE CONCRETO
redução do alcance das ondas
de rádio 50%÷70%
PAREDES e/ou PAVIMENTOS
DE METAL
redução do alcance das ondas
de rádio 65%÷90%
Durante a instalação é preciso observar alguns procedimentos para não limitar ou,
em alguns casos, inibir o alcance das ondas de rádio entre o roteador e os
dispositivos conectados. Na ausência de obstáculos entre os dispositivos e o
roteador, o alcance ao “ar livre” é de cerca de 70 m; em interiores com paredes, o
alcance é de cerca de 20 m.
O alcance das ondas de rádio diminui significativamente se entre os elementos
houver obstáculos.
Esta atenuação varia conforme o tipo de material com o qual são realizadas as
paredes ou os obstáculos a atravessar. A presença de perturbações ou
interferências de origem eletromagnética também pode reduzir o alcance das ondas
de rádio indicado. Ao lado estão apresentados alguns exemplos de atenuação
relacionada aos materiais, que influenciam o alcance ao “Ar livre” declarado acima.
INSTALAÇÃO
Advertências sobre o alcance das ondas de rádio
11
IMPORTANTE: não podem ser inseridos programas sobrepostos.
Se for inserido um programa parcial ou completamente sobreposto,
o utilizador será solicitado para eliminar o programa mais antigo
para memorizar e executar o programa mais recente.
Instalação em quadro elétrico
TIMER MEMÓRIA
INTERVENÇÕES
ASTRO
•A função astronómica permite efetuar as intervenções de alvorada e
ocaso todos os dias da semana com base à posição de instalação.
• Para intervenção alvorada/ocaso o dispositivo deve estar conectado
à rede Wi-Fi e internet.
Memória intervenções - disponível somente quando o aparelho•
está ONLINE.

INSTALAÇÃO: conjunto do sistema
CONEXÕES ELÉTRICAS
1234 5
678910
C1
L
N
230 Vac
N
L
Nota:
contactos em permutação do relé sem potencial.
Esquema elétrico de princípio
para a conexão do dispositivo Wi-Fi
Por ex..: lâmpada
COMANDI E SEGNALAZIONI
LED vermelho de estado do relé
indica se o relé está ligado ou desligado.
Quando o relé estiver ON, o LED estará
aceso;
quando o relé estiver desativado, o LED
estará apagado;
OPERAÇÃO DE RESET
FUNCIONAMENTO NA AUSÊNCIA DE REDE
IMPORTANTE! A operação de RESET é aconselhada ao
instalador ou a utilizadores especializados, pois com esta
operação as definições e as programações efetuadas
anteriormente serão perdidas.
Em caso de interrupção da tensão de rede por um período superior a 72 horas, a atualização da data e da
hora atual não será garantida. Quando a tensão de rede e a conexão à Internet retornarem, a data e a hora
atuais serão atualizadas automaticamente.
5
RESET:
Manter pressionado o botão
na parte frontal por 5 segundos
ROUTER INTERNET
IMPORTANTE!
A deve ser realizada naPRIMEIRA ASSOCIAÇÃO
presença de uma rede Wi-Fi conectada à Internet.
Wi-Fi
Programável mesmo na ausência
de uma rede de internet
usando uma rede Wi-Fi compartilhada
ASSOCIAÇÃO DO DISPOSITIVO Wi-Fi À APLICAÇÃO
Aceder com as credenciais pessoais à aplicação (Login).
Se não tiver as credenciais, será preciso registar-se (consultar o manual da aplicação)
Nota: em caso de problemas com a rede Wi-Fi, também será possível associar o dispositivo à aplicação
utilizando a modalidade AP (consultar a descrição no manual da aplicação)
Seguir passo a passo o procedimento da aplicação e associar o interruptor Wi-Fi à aplicação: «Adicionar dispositivo»astronômico
Após conrmar a associação do dispositivo Wi-Fi, prosseguir com a programação conforme descrito no manual da aplicação.
para descarregar a aplicação:
Perry Timer,
consultar o manual da aplicação
Após a instalação do
interruptor astronômico Wi-Fi
no quadro elétrico, deve ser
assegurada a inacessibilidade
aos terminais sem o uso de
ferramentas específicas.
PT
O botão para o controlo
manual do interruptor
astronômico Wi-Fi
- pressão rápida:
comando para comutar o
estado do relé (ON / OFF)
-pressão de 5 segundos
(durante a primeira ligação)
comando para procurar uma
rede Wi-Fi com a qual se
conectar.
-pressão de 5 seg
(dispositivo já conectado à
rede) comando de RESET.
O LED azul de estado da rede Wi-Fi
À espera de conexão
à rede Wi-Fi
Estado do dispositivo Sinalização LED
a piscar rapidamente
apagado
Conectado à rede Wi-Fi
Problemas com a rede Wi-Fi
aceso constante
Descrição dos terminais:
Alimentação de rede 230 V~
terminal n° 5= (Neutro)N
terminal n°10 = (Linha)L
relé (C1)
terminal n° 1 = NA (contacto normalmente aberto)
terminal n° 2 = C (comum)
terminal n° 3 = NF (contato normalmente fechado)
As conexões elétricas devem ser
realizadas somente após ter
desconectado a alimentação de
230V~.
Para recolocar o interruptor Wi-Fi na condição de fábrica,astronômico
realizar a operação de Reset mantendo pressionado por 5 segundos o botão
situado na parte frontal do interruptor Wi-Fi.astronômico
IMPORTANTE: o interruptor astronômico perde a associação com a aplicação
e toda a programação é cancelada, recolocando o dispositivo na condição de
fábrica.
Nota: também será possível cancelar a programação e/ou a associação do
dispositivo a partir da aplicação (consultar as instruções da aplicação).
Na ausência de uma alimentação de rede de 230V~ (por exemplo, apagão), o interruptor astronômico
desabilita o relé; a data e a hora atuais são mantidas e atualizadas pela reserva de carga de mais de 72
horas. O idioma, os programas e todas as definições inseridas anteriormente são conservados em uma
memória permanente.
IMPORTANTE: os horários de alvorada e ocaso não são atualizados sem Internet.
EXEMPLO DE DECLARAÇÃO DE
CONFORMIDADE
O fabricante declara que o tipo de equipamento
de rádio indicado abaixo está em conformidade
com a Dire tiva 2014/53/UE (RED).c
O texto integral da declaração de conformidade
UE está disponível no endereço Internet indicado
na etiqueta:
Via MILANESE, 11 - 22070 VENIANO (Como)
ITALY - www.perry.it
Tel. [phone] Fax [phone]
1IOIAWF0102 V001
PERRY ELECTRIC S.r.l.
Manufacturer, Fabricat, Fabrikant, Fabbricante, Fabricante:
Type, T , Tipo:ypen
http://www.perry.it/it/dichiarazioni.aspx
Series, :série
12
