Phoenix Gold Z-Series User manual

Models: Z4CX - Z5CX - Z65CX - Z46CX - Z57CX - Z69CX
Z-Series
Coaxial Speakers
Z-Series Haut-parleurs coaxiaux
Z-Series Altavoces Coaxiales
Shallow Mount Design - Flush prole tweeter and a compact basket design for easy installation
Z-Series Cone - High-quality polypropylene cone material for great sounding audio
Butyl Rubber Surround - Excellent durability for prolonged performance and improved lateral
cone stability
Ferrouid Filled Tweeter - Enables enhanced thermal contact for improved reliability and
optimum damping for the voice coil
Design à faible profondeur - Tweeters à prol afeurant et conception compacte pour faciliter
l’installation
Cone de la série Z - Matériau conique en polypropylène d’excellente qualité pour un son parfait
Haut parleur en caoutchouc Butyle - Excellente durabilité pour une performance prolongée et une
meilleure stabilité du cône latéral
Tweeters uides Ferro - Permet un contact thermique amélioré pour une meilleure abilité et un
amortissement optimal pour la bobine mobile
Diseño Bajo del Montaje - Altavoces de Agudos de Alto Perl, con un diseño compacto de cesta
para una instalación sencilla
Cono de Series Z - Material de Cono de Polipropileno de Alta Calidad para un Gran Sistema
de Sonido
Caucho Butílico - Excelente durabilidad para un rendimiento prolongado y una mejor estabilidad
del cono lateral
Altavoces de Agudos recubiertos de Ferrouido - Permite el contacto térmico mejorado para una
mayor abilidad y óptima amortiguación de la bobina de voz
CARACTERÍSTICAS
CARACTÉRISTIQUES
FEATURES

Z-Series Coaxial Speakers
© 2017 Phoenix Gold • www.phoenixgold.com
SPECIFICATION Z4CX Z5CX Z65CX
Peak Power (watts) 120 Watts 140 Watts 160 Watts
Rated Power (watts 30 Watts 35 Watts 40 Watts
Frequency Response 99Hz-20KHz 78Hz-20KHz 75Hz-20KHz
Impedance 4 Ohm 4 Ohm 4 Ohm
Sensitivity 86dB 86dB 87dB
Cone Material Polypropylene Polypropylene Polypropylene
Tweeter PEI PEI PEI
Mounting Depth 43mm (1-11/16”) 44mm (1-3/4”) 46mm (1-13/16”)
Mounting Diameter 103 mm (4-1/16”) 118mm (4-5/8”) 126mm (5”)
Z46CX Z57CX Z69CX
Peak Power (watts) 120 Watts 140 Watts 220 Watts
Rated Power (watts) 30 Watts 35 Watts 55 Watts
Frequency Response 120Hz-20KHz 71Hz-20KHz 85HZ-20KHz
Impedance 4 Ohm 4 Ohm 4 Ohm
Sensitivity 87dB 87dB 88dB
Cone Material Polypropylene Polypropylene Polypropylene
Tweeter PEI PEI PEI
Mounting Depth 50mm (2”) 56mm (2.25”) 70mm (2.75”)
Mounting Diameter 142mm x 89mm
(5.59” x 3.50”)
181mm x 128mm
(7.12” x 5.04”)
155mm x 222mm
(6.10” x 8.74”)
INSTALLATION GUIDELINES
Ensure the audio system is turned off before making any connections to the amplier, speakers or
source unit. Failure to do so could result in permanent damage to the audio system.
When wiring the speakers ensure that the wire is protected from sharp objects and always use rubber
grommets when wiring through metal panels. Ensure all terminals and connections are protected from
the vehicle chassis and from each other as failure to do so could result in permanent damage to the
audio system.
When connecting the speakers to the source unit or ampliers ensure you connect the positive and
negative output wire from the source unit to the corresponding speaker terminals. This will ensure the
audio system will be in phase.

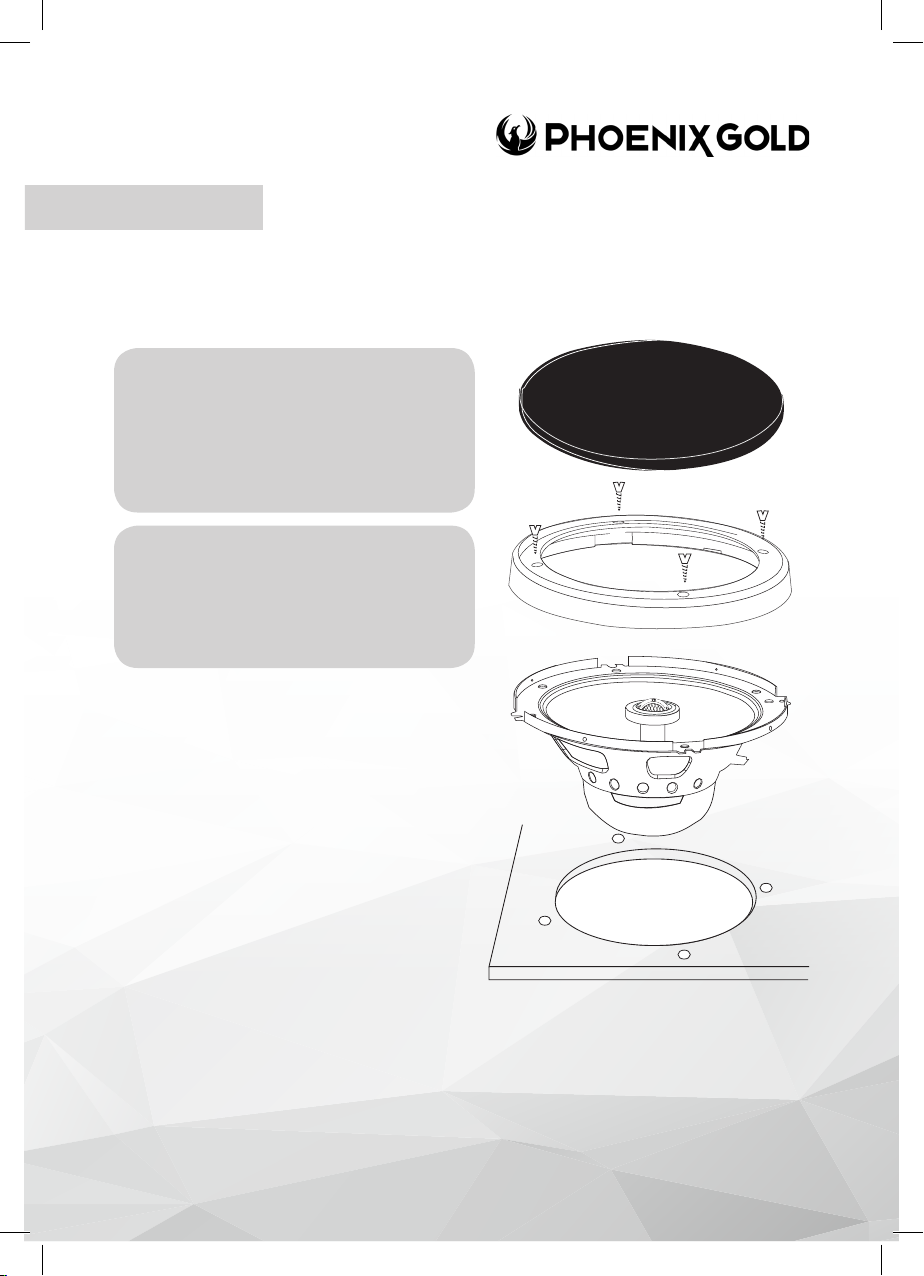

1. Ensure there is adequate clearance and depth for the speaker to be mounted.
2. Use the supplied template to mark out & cut the correct diameter hole.
3. Drill four holes for the mounting screws.
4. Separate the grille from the frame
5. Insert the speaker and grille and afx with the screws provided
6. Complete installation by replacing the grille into the grille frame.

© 2017 Phoenix Gold • www.phoenixgold.com
Z-Series Coaxial Speakers
Z4CX - Z5CX - Z65CX - Z46CX - Z57CX - Z69CX
WARNING
Do not drill mounting holes with speaker in place
as this could allow drill shavings to damage the
voice coil and void the speaker warranty.
CONTENTS
2 x Phoenix Gold Coaxial Speakers
2 x Phoenix Gold Speaker Grilles
1 x Mounting Template
8 x Mounting Screws
1 x User Manual
NOTE
Speaker Wire included with the
component speaker system will only
connect the tweeter to the speaker,
additional wiring is needed to connect
to the audio system.
WARNING:
Audio Systems can produce sound levels over 135dB. Continuous exposure to sound pressure levels
over 100dB may cause permanent hearing loss. Please watch for emergency vehicles as warning
signals may not be heard.

© 2017 Phoenix Gold • www.phoenixgold.com
Z-Series Haut-parleurs coaxiaux
CARACTÉRISTIQUES Z4CX Z5CX Z65CX
Puissance maximale
(watts)
120 watts 140 watts 160 watts
Puissance nominale
(watts)
30 watts 35 watts 40 watts
Réponse en fréquence 99Hz-20KHz 78Hz-20KHz 75Hz-20KHz
Impédance 4 ohms 4 ohms 4 ohms
Sensibilité 86dB 86dB 87dB
Matériau conique Polypropylène Polypropylène Polypropylène
Tweeter PEI PEI PEI
Profondeur de montage 43mm (1.69”) 44mm (1.75”) 46mm (1.81”)
Diamètre de montage 103 mm (4.05”) 118mm (4.64”) 126mm (4.96”)
Z46CX Z57CX Z69CX
Puissance maximale
(watts)
120 watts 140 watts 220 watts
Puissance nominale
(watts)
30 watts 35 watts 55 watts
Réponse en fréquence 120Hz-20KHz 71Hz-20KHz 85HZ-20KHz
Impédance 4 ohms 4 ohms 4 ohms
Sensibilité 87dB 87dB 88dB
Matériau conique Polypropylène Polypropylène Polypropylène
Tweeter PEI PEI PEI
Profondeur de montage 50mm (2”) 56mm (2.25”) 70mm (2.75”)
Diamètre de montage 142mm x 89mm
(5.59” x 3.50”)
181mm x 128mm
(7.12” x 5.04”)
155mm x 222mm
(6.10” x 8.74”)
DIRECTIVES D’INSTALLATIONS
Assurez-vous que le système audio soit éteint avant de faire des raccordements à l’amplicateur, aux haut-parleurs
ou à l’unité source. L’omission de la mise hors tension peut entraîner des dommages permanents au système audio.
Lors du câblage des haut-parleurs, assurez-vous que le l soit protégé contre les objets tranchants et utilisez toujours
des œillets en caoutchouc lors du câblage à travers des panneaux métalliques. Vériez que tous les terminaux et rac-
cordements soient protégés du châssis du véhicule et les uns des autres. L’omission pourrait entraîner des dommages
permanents au système audio.
Lorsque vous connectez les haut-parleurs à l’unité source ou aux amplicateurs, vous devrez raccorder le l de sortie
positif et négatif de l’unité source aux bornes de haut-parleur correspondantes. Cela garantira que le système audio
soit en phase.
1. Veillez à ce qu’il y ait sufsamment de dégagement et de profondeur pour que le haut-parleur soit monté.
2. Utilisez le gabarit fourni pour marquer et coupez le trou au diamètre adéquat.
3. Percez quatre trous pour les vis de montage.
4. Séparez la grille du châssis
5. Insérez le haut-parleur et la grille et xez-le avec les vis fournies
6. Terminez l’installation en remplaçant la grille dans le châssis de la grille.

© 2017 Phoenix Gold • www.phoenixgold.com
Z-Series Haut-parleurs coaxiaux
Z4CX - Z5CX - Z65CX - Z46CX - Z57CX - Z69CX
AVERTISSMENT
Ne percez pas de trous de montage si le
haut-parleur est en place. Cela pourrait permettre
aux copeaux de forage d’endommager la bobine
de voix et annulerait votre garantie.
CONTENU DE LA BOITE
2 x haut-parleurs coaxiaux Phoenix Gold
2 x grilles de haut-parleur Phoenix Gold
1 x gabarit de montage
8 x vis de montage
1 x Manuel d’utilisation
NOTE:
Le l du haut-parleur n’est pas inclus peut
importe l’ensemble haut-parleur coaxial Phoenix
Gold. Veuillez utiliser le l de haut-parleur existant
de votre véhicule ou le remplacer par un câble
de haut-parleur de qualité supérieure.
AVERTISSMENT:
Les systèmes audio peuvent produire des niveaux sonores sur crête à 135dB. L’exposition continue
à des niveaux de pression acoustique à 100dB peut provoquer une perte auditive permanente.
Veuillez surveiller les véhicules d’urgence car les signaux d’avertissement ne peuvent pas être écoutés.

© 2017 Phoenix Gold • www.phoenixgold.com
Z-Series Altavoces Coaxiales
ESPECIFICACIÓN Z4CX Z5CX Z65CX
Potencia Máxima (Vatios) 120 Vatios 140 Vatios 160 Vatios
Potencia Nominal (Vatios) 30 W Vatios 35 Vatios 40 Vatios
Frecuencia de Respuesta 99Hz-20KHz 78Hz-20KHz 75Hz-20KHz
Impedancia 4 Ohm 4 Ohm 4 Ohm
Sensibilidad 86dB 86dB 87dB
Material del Cono Polipropileno Polipropileno Polipropileno
Tweeter PEI PEI PEI
Profundidad del Montaje 43mm (1.69”) 44mm (1.75”) 46mm (1.81”)
Diámetro del Montaje 103 mm (4.05”) 118mm (4.64”) 126mm (4.96”)
Z46CX Z57CX Z69CX
Potencia Máxima (Vatios) 120 Vatios 140 Vatios 220 Vatios
Potencia Nominal (Vatios) 30 Vatios 35 Vatios 55 Vatios
Frecuencia de Respuesta 120Hz-20KHz 71Hz-20KHz 85HZ-20KHz
Impedancia 4 ohms 4 ohms 4 ohms
Sensibilidad 87dB 87dB 88dB
Material del Cono Polipropileno Polipropileno Polipropileno
Tweeter PEI PEI PEI
Profundidad del Montaje 50mm (2”) 56mm (2.25”) 70mm (2.75”)
Diámetro del Montaje 142mm x 89mm
(5.59” x 3.50”)
181mm x 128mm
(7.12” x 5.04”)
155mm x 222mm
(6.10” x 8.74”)
GUÍA DE INSTALACIÓN
Asegúrese de que su sistema de audio está apagado antes de realizar cualquier conexión al amplicador, parlantes
o fuente de energía. De no hacerlo, podría resultar en un daño permanente al sistema de audio. Cuando conecte los
parlantes asegúrese de que el cable está protegido de entrar en contacto con objetos losos y siempre utilice anillos
de goma durante el cableado a través de paneles metálicos. Asegúrese de que todos los terminales y conexiones
están protegidas del chasis del vehículo y de los demás ya que el no hacerlo podría resultar en un daño permanente
en el sistema de audio.
Cuando conecte los parlantes a la fuente o a los amplicadores, asegúrese de conectar el cable de salida positivo
y negativo de la unidad fuente al terminal correspondiente de los parlantes. Esto asegurará que el sistema de audio
estará en fase.
1. Asegúrese de que hay suciente espacio libre y profundidad para montar el altavoz.
2. Utilice la plantilla suministrada para marcar y cortar el oricio de diámetro correcto.
3. Perfore cuatro oricios para los tornillos de montaje.
4. Separe la rejilla del marco.
5. Inserte el altavoz y la rejilla, je con los tornillos suministrados
6. Complete la instalación sustituyendo la rejilla en el marco de la rejilla.

© 2017 Phoenix Gold • www.phoenixgold.com
Z-Series Altavoces Coaxiales
Z4CX - Z5CX - Z65CX - Z46CX - Z57CX - Z69CX
PELIGRO
No taladre agujeros de montaje con el altavoz
ya colocado, esto podría causar que las virutas
provocadas de la perforación dañen la bobina
de voz y anulará su garantía.
CONTENIDOS DE LA CAJA
2 x Altavoces Coaxiales Phoenix Gold
2 x Rejilas de Altavoces Phoenix Gold
1 x Plantilla de Montaje
8 x Tornillos para el Montaje
1 x Manual de Usuario
NOTA:
El cable del Altavoz no está incluido con ningún
set de Parlantes Coaxiales de PHOENIX GOLD,
por favor, utilice un cable de Altavoz ya existente
en su vehículo o reemplácelo por un cable de
Altavoz de mayor calidad.
PELIGRO:
Los Sistemas de Audio pueden producir sonidos por encima de 135dB. La exposición continua a
niveles de presión de sonido por encima de 100dN puede causar perdida auditiva permanente.
Por favor, observe los vehículos de emergencia, puesto que las señales de advertencia pueden no ser
escuchadas.

Phoenix Gold Product Warranty
LIMITED WARRANTY
Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period
of one (1) years from the original date of purchase. This warranty is not transferable and applies only
to the original purchaser from an authorized Phoenix Gold dealer in the United States of America
only. Should service be necessary under this warranty for any reason due to manufacturing defect
or malfunction, Phoenix Gold will (at its discretion), repair or replace the defective product with new
or remanufactured product at no charge. Damage caused by the following is not covered under
warranty: accident, misuse, abuse, product modication or neglect, failure to follow installation
instructions, unauthorized repair attempts, misrepresentations by the seller. This warranty does not
cover incidental or consequential damages and does not cover the cost of removing or reinstalling
the unit(s). Cosmetic damage due to accident or normal wear and tear is not covered under
warranty.
INTERNATIONAL WARRANTIES:
Products purchased outside the United States of America are covered only by that country’s
Authorized Phoenix Gold reseller and not by Phoenix Gold. Consumers needing service or warranty
information for these products must contact that country’s reseller for information.
