Phonocar Thunder 02913 Simple manual

Istruzioni di Montaggio

Manual Instructions

Instructions de montage

Montageanleitung

Instrucciones para el montaje

02913

AMPLIFIED

SUB WOOFER

1) Phase - Commutatore fase (0° - 180°)

2) Crossover - Regolabile Passa basso

3) Gain Regolazione segnale di ingresso

4) Led colore blu: accensione

5) Ingresso segnale pre-ampliﬁcato

6) Ingresso comando remoto

7) Connettore per alimentazione e ingresso segnale

ampliﬁcato

1) Phase - Phase-Regulator (0° - 180°)

2) Crossover - Low-Pass-setting

3) Gain - Input-signal-setting

4) Blue LED : switched-on

5) Pre-ampliﬁed Signal-Input

6) Input remote control

7) Connector for Power-Supply

and Ampliﬁed Signal-Input

1) Phase - Interrupteur de phase ( 0° - 180°)

2) Filtre - Réglage Passe-bas (Low-Pass)

3) Gain - Réglage Signal d’Entrée

4) LED bleu: Allumage

5) Entrée Signal pré-ampliﬁé

6) Entrée IR

7) Connecteur pour Alimentation

et Entrée Signal ampliﬁé

1) Fase - Fasen-Schalter (0° - 180°)

2) Frequenzweiche - Low-Pass-Einstellung

3) Gain - Einstellung des Eingangssignals

4) Rotes LED : Schutzschaltung; Grünes LED:

Einschalten

5) Eingang für vorverstärktes Signal

6) Eingang IR

7) Verbinder für Stromzufuhr und verstärktes

Eingangssignal

1) Phase - Conmutador fase (0° - 180°).

2) Crossover - Regulable Paso bajo

3) Gain (ganancia) Regulación señal de entrada

4) Led Color rojo: protección; verde: encendido

5) Entrada señal pre-ampliﬁcada

6) Entrada IR

7) Conector para alimentación y entrada señal ampliﬁcada

2 3 4 5 6 7

0°

180°

50Hz 100Hz MIN

PHASE FREQ. GAIN

MAX

POWER

(BLUE) REMOTE

GAIN

CH1 CH2

POWER / SPEAKER

INPUT

POWER / SPEAKER

INPUT

REMOTE

GAIN

FUNZIONI

AMPLIFICATORE

AMPLIFIER

FUNCTIONS

FONCTIONS

AMPLIFICATEUR

VERSÄRKER-

FUNKTIONEN

FUNCIONES DEL

AMPLIFICADOR

COLLEGAMENTI • CONNECTIONS • CONNEXIONS

ANSCHLÜSSE • CONEXIONES

ATTENZIONE • WARNING

ATTENTION • WICHTIG

ATENCIÓN

Giallo

Yellow

+12V

Nero

Black

Blu

Blue

Ground

Remote

(+12V)

Bianco-Nero

White-Black

Grigio-Nero

Grey-Black

Bianco

White

Grigio

Grey

Speaker

CONSIGLI

IMPORTANTI

IMPORTANT

HINTS

INDICATIONS

IMPORTANTES

WICHTIGE

HINWEISE

CONSEJOS

IMPORTANTES

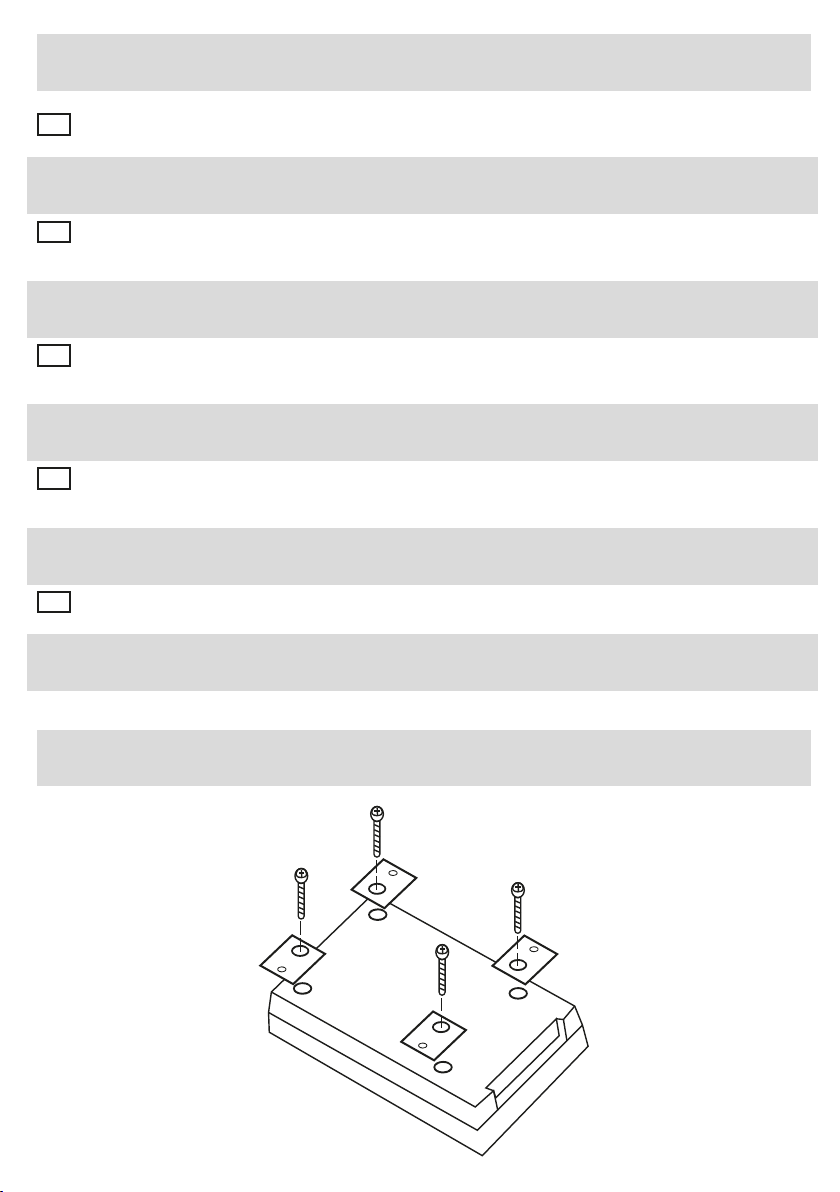

INSTALLAZIONE INSTALLATION INSTALLATION EINBAU INSTALACIÓN

I I collegamenti e l’installazione devono essere effettuati da personale formato e informato. • Sistemare i cavi in

modo che non vengano piegati o compressi da parti metalliche taglienti. • Non installare in luoghi umidi o polverosi.

ATTENZIONE: L’elevata distorsione si manifesta tramite un rumore metallico dell’altoparlante.

Remote Gain quando si utilizza il Remote Gain è INDISPENSABILE portare al minimo il controllo

di guadagno Gain ( 3 )

GB Installation and Connections need to be carried out by trained and well-informed personnel. • Place the cables

in such a way to avoid that they get folded or compressed by sharp metal pieces. • Do not install in humid or dusty

locations.

PLEASE NOTE: A metallic noise on the speaker is a clear sign of elevated distortion levels.

Remote Gain: before using the Remote Gain, it is ABSOLUTELY NECESSARY that the Gain-Control

( 3 ) is reduced to its Minimum.

FL’Installation et les Connexions doivent être effectuées par du personnel spécialisé et bien informé sur le produit.

• Placer les câbles de manière à éviter leur plissement ou tranchement par des parties métalliques.

• Ne pas installer dans des endroits humides ou poussiéreux.

ATTENTION: La haute distorsion se manifeste à travers une rumeur métallique de l’haut-parleur.

Remote Gain : lorsqu’on utilise le Remote Gain, il faut ABSOLUMENT réduire au minimum le contrôle

de Gain.

D Installation und Verbindungen müssen vom gut informierten Fachmann vorgenommen werden. • Kabel fernhalten

von scharfkantigen Metall-Teilen, um ihr Verknicken oder Abtrennen zu vermeiden. • Nicht an feuchten oder staubigen

Montagestellen installieren.

BITTE BEACHTEN: Wenn der Lautsprecher metallern klingt, so ist dies der Hinweis hoher Verzerrungen.

Remote Gain: bevor Sie das Remote-Gain benutzen, UNBEDINGT die Gain-Kontrolle ( 3 ) auf

Minimum stellen.

E Las instalaciones y las conexiones tienen que ser efectuadas por personal especializado y formado. • Colocar los

cables con especial cuidado evitando de doblarlos, o comprimirlos.

ATENCIÓN: La elevada distorsión se maniﬁesta mediante un ruido metálico del altavoz.

Remote Gain: Cuando se utiliza el Remote Gain es INDISPENSABLE tener al mínimo el control de

ganancia Gain. ( 3 )

Power Watt ................................................................................................................. Peak 160 - Rms 60

SPEAKER

Diameter....................................................................................................................... Ø 200 mm

Diaphragm.................................................................................................................... Alluminium

AMPLIFIER

Input sensitivity ............................................................................................................ High 250mV÷3,6V / Low >12V

Signal noise ratio.......................................................................................................... >92 dB

Power supply ............................................................................................................... 14,4V

Phase rotation .............................................................................................................. 0 / -180°

Active crossover adjustable ......................................................................................... 12 dB/Oct

Range frequency ......................................................................................................... 50÷100 Hz

BOX

System. ........................................................................................................................ Closed

Material......................................................................................................................... Alluminium

Dimension..................................................................................................................... mm L 220 x H 82 x P 34,5

CARATTERISTICHE

TECNICHE

SPECIFICATIONS CARACTERISTIQUE

TECHNIQUES

TECHNISCHE

DATEN

CARACTERISTICAS

TÉCNICAS

CONDIZIONI DI GARANZIA - WARRANTY - CONDITIONS DE GARANTIE - GARANTIE - CONDICIONES DE GARANTIA

• Phonocar S.p.A. per aggiornamenti e migliorie si riserva di apportare qualsiasi tipo di variazione anche senza preavviso.

• La garanzia decade qualora siano state apportate modifiche o si rilevino manomissioni o incuria di montaggio.

• Phonocar reserves herself the right to introduce any product modifications without prior notice.

• Warranty extinguishes as soon as modifications, improper handling or inadequate installation turn out to be the reason for the

defect.

• Phonocar S.p.A. se réserve le droit de modifier ses indications à tout moment, sans préavis, dans le cadre d’une constante

mise à jour technologique.

• La garantie disparaît au cas où il a été apporté des modifications à l’appareil où s’il apparaît des erreurs ou malveillances lors

du montage.

• Phonocar behält sich das Recht vor, im Einklang mit der technischen Weiterentwicklung, ihre Produkte, auch ohne vorherige

Mitteilung, zu ändern bzw. zu verbessern.

• Die Garantie erlischt bei unbefugt durchgeführten Eingriffen oder Änderungen, sowie falscher Montage.

• Phonocar S.p.A. para conseguir mejorias y actualización se reserva el derecho de aportar cualquier tipo de variación también

sin preaviso.

• La garantÌa caducará si los productos aparecen alterados o han sido instalados en forma no correcta.

S.p.A. - Via F.lli Cervi, 167/C - 42124 Reggio Emilia (Italy) - Tel. ++39 0522 941621 - Fax ++39 0522 942452

www.phonocar.com - e-mail:info@phonocar.it

Il prodotto non deve essere smaltito con i riﬁuti domestici. Per ulteriori informazioni consultare il sito www.phonocar.it

This Product must NOT be treated as a domestic waste.For further information, please read homepage www.phonocar.it

DICHIARAZIONE DI CONFORMITÀ aIle direttive 1999/5/EC R&TTE

DECLARATION OF CONFORMITY to the directives 1999/5/EC R&TTE

EN 55013:2001+A1:2003+A2:2006 • EN 61000-3-2:2006+A1:2009+A2:2009 • EN 61000-3-3:2008 • EN 55020:2007+A11:2011

EN 61000-4-2:2009 • EN 61000-4-3:2006+A1:2008+A2:2010 • EN 61000-4-4:2012 • EN 61000-4-5:2006 • EN 61000-4-6:2009

EN 61000-4-8:2010 • EN 61000-1-11:2004

IT Phonocar dichiara che il VM159 è conforme ai requisiti essenziali e a tutte le altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

GB Phonocar declares that this unit VM159 is in compliance with the essential requirements and other revelant provisions of Directive 1999/5/EC.

FR Phonocar dèclare que l’appareil VM159 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC.

DPhonocar erklärt, dass dieser VM159 in Übereinstimmung ist mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EC.

E Phonocar declara que el VM159 cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/EC.
