Zweckbestimmung
Das PierenStim Parese dient der Reizstromtherapie schlaer Lähmungen am Men-
schen, nach Einweisung durch einen qualifizierten Therapeuten. Hierbei werden
elektrische Impulse mittels Elektroden über die Haut (transkutan) abgegeben.
Dadurch kommt es zur Stimulation der Muskelfaser. Der transkutane Muskelsti-
mulator PierenStim Parese ist ein hochentwickeltes Gerät, das unter ständiger
Qualitätskontrolle produziert wird. Die nachfolgenden Sicherheitsvorkehrungen
sind stets zu beachten.
Zum sicheren Gebrauch des Gerätes
Bitte lesen Sie vor dem Gebrauch des Gerätes die Gebrauchsanweisung
sorgfältig durch!
»Das Gerät darf nur mit Originalzubehör verwendet werden.
»Halten Sie Wasser oder andere Flüssigkeiten vom PierenStim Parese fern.
»Benutzen Sie das PierenStim Parese nie, wenn es fehlerhaft arbeitet oder beschä-
digt worden ist.
»Das PierenStim Parese sollte nicht bei gleichzeitigem Betrieb von hochfrequen-
ten Geräten, wie z. B. einem Mobiltelefon, verwendet werden, da es zur Wech-
selwirkung zwischen dem elektromagnetischen Feld des Gerätes und dem Pie-
renStim Parese kommen kann und somit zur verstärkten Stromabgabe.
»Der gleichzeitige Anschluss des Patienten an ein Hochfrequenz-Chirurgiegerät
kann Verbrennungen unter den Elektroden zur Folge haben.
»Die Mindestfläche der Elektroden sollte 2 cm2nicht unterschreiten.
»Nur beiliegende Schwammelektroden verwenden, die Zahl von 60 Anwendun-
gen darf nicht überschritten werden.
»Das Gerät darf nicht während des Bedienens von Maschinen und während Tätig-
keiten, die eine erhöhte Aufmerksamkeit verlangen, angewendet werden. Dies
gilt insbesondere im Straßenverkehr.
»Das PierenStim Parese nicht fallen lassen, unsachgemäß handhaben, Extremtem-
peraturen oder hoher Luftfeuchtigkeit aussetzen (nur anwenden bei Tempera-
turen zwischen 10 °C und 40 °C und einer relativen Luftfeuchtigkeit unter 90 %).
»Sorgfältige Aufsicht ist geboten, wenn das Gerät an oder in der Nähe von Kin-
dern angewendet wird.
»Lagern Sie das Gerät in der Originalverpackung, um es vor Beschädigung und
Verunreinigung zu schützen.

Pierenkemper Gebrauchsanweisung - PierenStim Parese
4
Anwendungsbeschränkungen
(Kontraindikationen)
Wann darf das PierenStim Parese nicht oder nur in Absprache mit einem Arzt
angewendet werden?
»Anwender/-innen mit metallischen oder elektronischen Implantaten z. B. Herz-
schrittmacher oder Pumpen
»Anwender/-innen mit Herzrhythmusstörungen
»Anwenderinnen in der Schwangerschaft
»Anwender/-innen mit Anfallsleiden
»Anwender/-innen mit Hauterkrankungen im Anwendungsbereich der Elektro-
den
»Anwender/-innen mit malignen (bösartigen) Erkrankungen im Anwendungsbe-
reich
Welche Nebenwirkungen können auftreten?
»Hautreaktionen: Diese können in Folge einer Unverträglichkeit des Elektro-
denmaterials oder als Reaktion auf die Elektroimpulse auftreten. Eine leichte,
nicht anhaltende Hautrötung im Bereich der Elektroden ist im Anschluss an
die Behandlung normal. Falls anhaltende Hauterscheinungen, wie Rötungen,
Bläschen, Wunden oder anhaltendes Brennen, Jucken, Schmerzen und ähnliche
Erscheinungen auftreten, muss die Behandlung unterbrochen und ggf. ärztli-
cher Rat eingeholt werden.
»Die Elektroden dürfen nur auf unversehrter Haut befestigt werden.
»Muskelschmerzen: Bei zu intensiver und ausgedehnter Muskelstimulation kön-
nen Muskelschmerzen im Sinne eines Muskelkaters auftreten.

Deutsch
5
Beschreibung des Gerätes
1Anzeige
2Programmtaste
3Editiertaste / Pausentaste
4Modifikationstasten (+, -)
5EIN-/AUS-Taste
6Netzteilbuchse
7Ohne Funktion
8Ausgangsbuchse
Beschreibung der Bildzeichen
Achtung, Begleitdokumente, insbesondere Gebrauchsanweisung beach-
ten!
Mit der Anbringung der CE-Kennzeichnung erklärt der Hersteller, dass
das Produkt alle zutreenden Anforderungen der zu berücksichtigen-
den EG-Richtlinien erfüllt und ein für das Produkt vorgeschriebenes Kon-
formitätsbewertungsverfahren erfolgreich abgeschlossen wurde. Die
Kennnummer der bei der Durchführung des Konformitätsbewertungs-
verfahrens beteiligten Benannten Stelle ist nach der CE-Kennzeichnung
angegeben.
7
68
4
1
2
5
3

Pierenkemper Gebrauchsanweisung - PierenStim Parese
6
Anwendungsteil des Typs BF
Bestellnummer
Seriennummer
Herstellungsdatum
Hersteller
Bebrauchsanweisung beachten
Umweltschutz
Geben Sie das Gerät am Ende der Lebensdauer nicht in den normalen
Hausmüll. Bringen Sie es zum Recycling zu einer oziellen Sammelstelle.
Auf diese Weise helfen Sie die Umwelt zu schonen.
Technische Daten
1-Kanal-Muskelstimulator mit Konstantstromcharakteristik und 8 integrierten
Programmen.
An Last 1 kΩreell Änderung des Ausgangsstromes
in Abhängigkeit vom Lastwiderstand
Strom,
Spannung
Zeit
I / mA
RL/ Ω
100
80
60
40
20
500 1000 1500 2000

Deutsch
7
Ausgangsstrom bei Belastung
an 1 kΩreell 60 mA, stufenlos regelbar
Impulsbreite 10 ms bis 2 sec.
Impulsform Zeitversetzte Gleichstromimpulse wechselnder
Polarität oder monophasische Impulse
Stromaufnahme ca. 60 mA (ohne Last)
Spannungsversorgung 4 x 1,5 V-Batterie (Alkaline LR6 AA)
oder Steckernetzteil 5 V / 2400 mA
Abmessungen L x B x H 15,0 x 10,0 x 5,5 cm
Gewicht ca. 380 g
Bedienung des PierenStim Parese
Einschalten des Gerätes
Das PierenStim Parese sollte vorzugsweise mit dem Steckernetzteil (SNT 5-2400)
betrieben werden. Dazu stecken Sie den Anschlußstecker des mitgelieferten Ste-
ckernetzteils (SNT 5-2400) in die Netzteilbuchse (6) am PierenStim Parese und den
Stecker in die Steckdose.
Ist ein Netzbetrieb nicht möglich, legen Sie die mitgelieferten Batterien ins Gerät
ein (siehe Abschnitt Batteriewechsel).
Schalten Sie das PierenStim Parese mit der Taste ein. Das Gerät startet beim ers-
ten Mal mit P1, dann mit der Programmnummer, mit der es zuletzt ausgeschaltet
worden ist.
Auswahl der Programme
Drücken Sie die Taste , um zum nächsten Programm zu wechseln. Ist das
letzte Programm (P8) erreicht, so wird mit dem nächsten Tastendruck wieder zu
Programm 1 (P1) gesprungen. Bei Benutzung der Editierfunktion erscheinen nach
Programm 8 (P8) die selbsterstellten Programme U1 - U6 (User-Programme).

Pierenkemper Gebrauchsanweisung - PierenStim Parese
8
Beschreibung der Programme
Das PierenStim Parese verfügt über 8 integrierte Programme.
Programm 1
Rechteckförmiger Impulsstrom mit wechselnder Polarität
D.....Impulsbreite 50 ms
E......Pause 500 ms (E = 10 x D)
Therapiezeit 15 min
Nutzung: Therapie geringer Schädigungen (Lähmungen)
Alternativ: Programm 4
D
E
Programm 2
Trapezförmiger Impulsstrom mit wechselnder Polarität
D.....Impulsbreite 150 ms
A.....Anstiegszeit (A = 1/4 x D)
B......Arbeitszeit (B = 2/4 x D)
C......Abstiegszeit (C = 1/4 x D)
E......Pause 1,5 s (E = 10 x D)
Therapiezeit 15 min
Nutzung: Therapie mittelschwerer Lähmungen
Alternativ: Programm 5
D
A B C E
Programm 3
Dreieckförmiger Impulsstrom mit wechselnder Polarität
D.....Impulsbreite 300 ms
E......Pause 3,0 s (E = 10 x D)
Therapiezeit 15 min

Deutsch
9
Nutzung: Therapie schwerer Lähmungen
Alternativ: Programm 6
D E
Programmm 4
Rechteckförmige Impulsgruppe mit wechselnder Polarität
D.....Impulsbreite 50 ms
E......Pause 500 ms (E = 10 x D)
F......Impulsgruppenpause 1,5 s (F = 3 x E)
Therapiezeit 15 min
Nutzung: Therapie leichter Lähmungen, alternativ zu P1
DEF
Programm 5
Trapezförmige Impulsgruppe mit wechselnder Polarität
D.....Impulsbreite 150 ms
A.....Anstiegszeit (A = 1/4 x D)
B......Arbeitszeit (B = 2/4 x D)
C......Abstiegszeit (C = 1/4 x D)
E......Pause 1,5 s (E = 10 x D)
F......Impulsgruppenpause 4,5 s (F = 3 x E)
Therapiezeit 15 min
Nutzung: Therapie mittelschwerer Lähmungen, alternativ zu P2
D
A B C E F

Pierenkemper Gebrauchsanweisung - PierenStim Parese
10
Programm 6
Dreieckförmige Impulsgruppe mit wechselnder Polarität
D.....Impulsbreite 300 ms
E......Pause 3,0 s (E = 10 x D)
F......Impulsgruppenpause 9,0 s (F = 3 x E)
Therapiezeit 15 min
Nutzung: Therapie schwerer Lähmungen, alternativ zu P3
D
A C E F
Programm 7
Diagnoseprogramm (I-t-Kurve) mit rechteckförmigen Impulsstrom positiver Pola-
rität.
Sequenz Pulsbreite
[ms]
Pause [ms]
1 1000 1000
2 500 1000
3 300 1000
4 200 1000
5 100 1000
6 50 1000
7 30 1000
8 10 1000
Programm 8
Diagnoseprogramm (I-t-Kurve) mit dreieckförmigen Impulsstrom positiver Polari-
tät.
Die Werte (Pulsbreite und Pause) für die 8 Sequenzen sind identisch mit den Wer-
ten aus Programm 7.
Für die Erstellung und Auswertung der I-t-Kurve verwenden Sie die einschlägige
Fachliteratur.
Zur Dokumentation der ermittelten Messwerte können Sie die beiliegenden I/t-
Kurvenformblätter verwenden. Da mit dem „PierenStim Parese“ keine kleineren
Impulsbreiten als 10 ms ausgemessen werden können, handelt es sich hierbei um
eine modifizierte I/t-Kurve, bei der die gemessenen Werte nicht zwangsläufig mit
den an Großgeräten ermittelten Parametern übereinstimmen.

Deutsch
11
Anlegen der Elektroden
Feuchten Sie die Schwammelektroden mit Wasser an. Legen Sie die Elektroden an
den gewünschten Körperstellen mit dem Gurtband an. Verbinden Sie das Gerät
und die Elektroden mit den Elektrodenkabeln.
Starten der Stimulation
Die Stimulation kann jetzt mit der linken Modifikationstaste gestartet werden.
Das Gerät wechselt nun in den Modus Therapie.
Einstellen der Intensität
Über die linken Modifikationstasten können Sie jederzeit die Intensität
auf einen bestimmten Wert regeln. Sobald eine Muskelanspannung auftritt, ist
die Intensität ausreichend. Die Stromstärke wird in
der linken unteren Anzeige dargestellt. Sie kann im
Bereich zwischen 0 und 60 mA in Schritten von 1
mA variiert werden. Halten Sie die Modifikations-
tasten permanent gedrückt, so wird die Intensität
automatisch hoch- bzw. heruntergeregelt. Zu Ihrer
Sicherheit wird die automatische Intensitätsreg-
lung alle 10 mA unterbrochen.
Stimulationspause
Mit der Taste kann die Stimulation jederzeit
angehalten werden. In der Anzeige erscheint der
Text „Pause“. Wird die Pausentaste erneut betätigt,
so wird die zuletzt eingestellte Intensität wieder
eingeregelt.
Programmsperre
Halten Sie die linke Modifikationstaste gedrückt und drücken Sie dann zusätz-
lich die Taste . Rechts oben in der Anzeige wird ein Schloss eingeblendet. Jetzt
kann über die Taste kein anderes Programm
mehr ausgewählt werden. Es ist nicht mehr mög-
lich, das Gerät im Editiermodus zu starten oder den
Therapiezeitspeicher einzusehen.
Mit dieser Sperre kann verhindert werden, dass
für die Therapie ausgewählte Einstellungen verse-
hentlich verändert werden. Um die Sperre wieder
aufzuheben, verwenden Sie bitte die gleiche Tastenkombination.

Pierenkemper Gebrauchsanweisung - PierenStim Parese
12

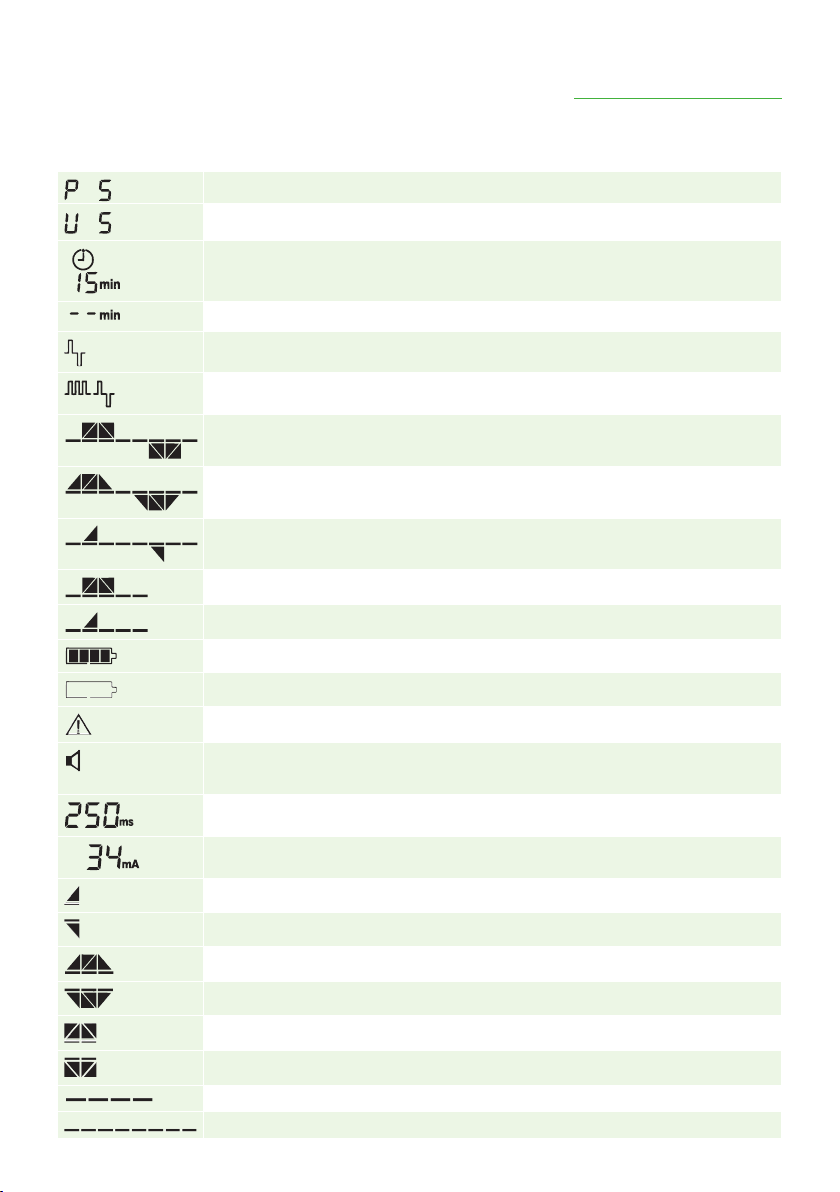

Symbole in der Anzeige
Ausgewähltes Standardprogramm
Ausgewähltes User-Programm
Therapietimer ist aktiv
Therapietimer ist nicht aktiv
Positive und negative Impulse (P1 – P6)
Impulsgruppe aus 3 Impulsen gleicher Polarität (P4 – P6)
Impulsform Rechteck positiv und negativ (P1, P4)
Impulsform Trapez positiv und negativ (P2, P5)
Impulsform Dreieck positiv und negativ (P3, P6)
Impulsform positives Rechteck (P7)
Impulsform positives Dreieck (P8)
Batterieladezustand voll
Batterieladezustand leer
Warnhinweis Stimulation ist aktiv
Signalgeber aktiv, jeder Impuls wird von einem Signalton beglei-
tet
Impulsbreite (P1 – P6)
Eingestellte Intensität
Positiver Dreieckimpuls (P3, P6, P8)
Negativer Dreieckimpuls (P3, P6)
Positiver Trapezimpuls (P2, P5)
Negativer Trapezimpuls (P2, P5)
Positiver Rechteckimpuls (P1, P4, P7)
Negativer Rechteckimpuls (P1, P4)
Pause zwischen Impulsen (P1 – P8)
Lange Pause zwischen Impulsgruppen (P4 - P6)

Deutsch
13
Die Diagnoseprogramme P7 und P8

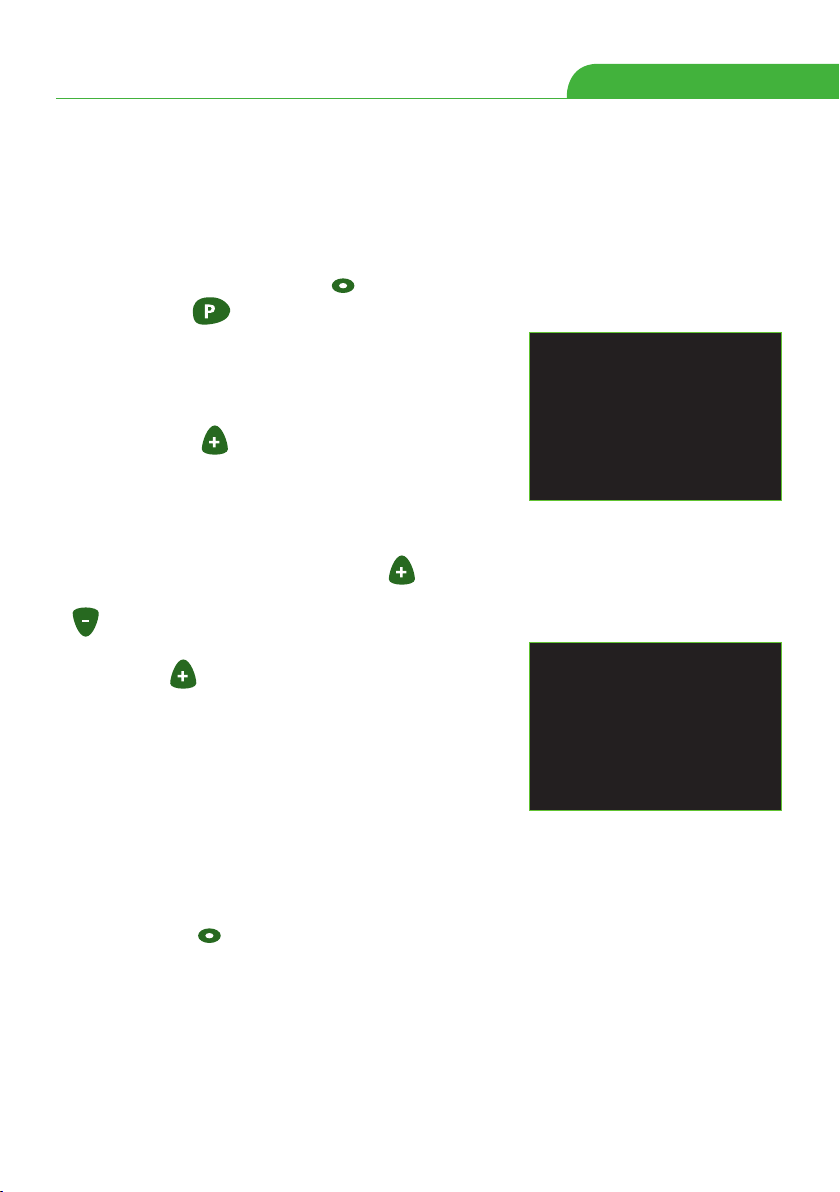

Für die Erstellung einer I-t-Kurve (I = Strom und t = Pulsbreite) stehen die Pro-
gramme P7 und P8 zur Verfügung. Die Werte werden wie folgt ermittelt:
»Die Elektroden am Patienten befestigen.
»Gerät und Elektroden mit dem Elektrodenkabel verbinden.
»Den Stimulator mit der Taste einschalten.
»Mit der Taste Programm 7 bzw. 8 auswählen.
»Die Stimulation startet mit der Pulsbreite von
1000 ms. In der Anzeige unten rechts wird immer
die aktive Pulsbreite in Millisekunden (ms) darge-
stellt. Die Intensität (Strom) mit der linken Modi-
fikationstaste (4) langsam erhöhen, bis eine
aktive Muskelbewegung zu erkennen ist. Den
ermittelten Wert für den Strom (I) und die aktu-
elle Impulsbreite (t) in ein I-t-Diagramm eintragen
(s. beiliegende Formblätter).
»Mit der rechten Modifikationstaste (4) wird zur nächsten Pulsbreite gewech-
selt. Die Intensität wird auf Null zurückgestellt. Mit der linken Modifikationstaste
kann auch die vorherige Pulsbreite wieder angewählt werden.
»Die Intensität (Strom) mit der linken Modifika-
tionstaste (4) wieder langsam erhöhen, bis
eine aktive Muskelbewegung zu erkennen ist. Die
ermittelten Werte für Strom (I) und Pulsbreite (t)
in ein I-t-Diagramm eintragen.
»Die Werte der I-t-Kurve enden bei der Pulsbreite
von 10 ms oder bei der Pulsbreite, bei der keine
Muskelbewegung mehr zu beobachten ist. Es stehen insgesamt 8 verschiedene
Pulsbreiten zur Verfügung.
Ausschalten des Gerätes
Über die Taste wird das Gerät ausgeschaltet. Ist die Spannung der Batterie
unterhalb eines kritischen Wertes abgesunken oder wird außerhalb der Stimula-
tion zwei Minuten lang keine Taste mehr gedrückt, schaltet sich das Gerät selbst-
ständig ab. Dabei wird ein Signalton abgegeben.
Programme editieren
Im Editiermodus können die Parameter der Programme 1 – 6 geändert (editiert)
und als User-Programme (U1 – U6) gespeichert werden.

Pierenkemper Gebrauchsanweisung - PierenStim Parese
14
Starten im Editiermodus
Halten Sie die Taste bei ausgeschaltetem Gerät
gedrückt und starten Sie dann das Gerät mit der Taste
. Achtung, das Gerät lässt sich nur im Editiermo-
dus starten, wenn das Gerät nicht gesperrt ist. Die
aktive Editierfunktion erkennen Sie am Symbol E
unten rechts in der Anzeige.
Wählen Sie mit der Taste das Programm aus,
das Sie editieren möchten. Drücken Sie dann die Taste , um den Editiervorgang
zu starten. Mit der Taste kann der Editiervorgang jederzeit abgebrochen wer-
den, ohne dass ein User-Programm abgespeichert wird.
Impulsbreite editieren
Als erster Parameter wird die Impulsbreite bear-
beitet. Für die Impulsbreite können Werte von
10 ms bis 2 s eingestellt werden. Mit den linken
Modifikationstasten wird die Zahl mit einer
Schrittweite von 100 ms geändert. Bei Verwendung
der rechten Modifikationstasten beträgt die
Schrittweite 10 ms.
Wechseln Sie mit der Taste zum Editieren der Impulspause. Mit der Taste
können Sie den Editiervorgang abbrechen.
Impulspause editieren
Als Startwert für die Impulspause wird die 10-fache
Impulsbreite vom PierenStim Parese berechnet. Für
die Impulspause können Werte von 100 ms bis 20
s eingestellt werden. Mit den linken Modifikations-
tasten wird die Zahl mit einer Schrittweite
von 1 s geändert. Bei Verwendung der rechten
Modifikationstasten beträgt die Schrittweite
100 ms.
Wechseln Sie mit der Taste zum Editieren der Therapiezeit. Mit der Taste
können Sie den Editiervorgang abbrechen.

Deutsch
15
Therapiezeit editieren
Zuletzt kann die Therapiezeit editiert werden. Hier
sind mit den Modifikationstasten Einstellun-
gen von OFF, 1 bis 99 Minuten möglich. Die Einstel-
lung OFF bedeutet, dass der Programmablauf vom
Gerät nicht automatisch nach Ablauf der Therapie-
zeit beendet wird, sondern manuell beendet wer-
den muss.
Mit der Taste können Sie den Editiervorgang noch abbrechen.
Drücken Sie die Taste , um Ihr neues User-
Programm im Gerät abzuspeichern. Die Nummer
des User-Programms entspricht der Nummer des
Programms, mit dem der Editiervorgang gestartet
wurde. Wird ein User-Programm erneut editiert, so
werden die alten Einstellungen überschrieben.
Therapiezeitspeicher verwalten und Uhr einstellen
Das PierenStim Parese enthält eine Echtzeituhr. Des Weiteren werden Informatio-
nen über bis zu 99 durchgeführte Therapien gespeichert. Es können bis zu 3 Thera-
pien pro Tag gespeichert werden. Die Therapiezeit muss mindestens eine Minute
betragen, damit eine Speicherung erfolgt.
Halten Sie im Programmauswahlmodus die linke
Modifikationstaste gedrückt und drücken Sie
dann zusätzlich die Taste . Das Übersichtsmenü
wird geönet. Oben links wird die Anzahl der
gespeicherten Therapien angezeigt. Oben in der
Mitte steht die aktuelle Stunde der internen Uhr.
In der unteren Zeile werden Tag und Monat ange-
zeigt.
Tag und Monat einstellen
Drücken Sie die Taste , um in das Menü zum
Einstellen von Tag und Monat zu gelangen. Mit den
linken Modifikationstasten ändern Sie den
Tag und mit den rechten Modifikationstasten
den Monat.

Pierenkemper Gebrauchsanweisung - PierenStim Parese
16
Stunde und Minute einstellen
Drücken Sie die Taste , um das Menü zum Einstellen von Stunde und Monat zu
önen. Mit den linken Modifikationstasten
ändern Sie die Stunde und mit den rechten Modifi-
kationstasten die Minuten.
Wenn Sie jetzt die Taste drücken, wird die
interne Uhr des Gerätes neu eingestellt. Wenn das
Gerät keine gespeicherten Therapieinformationen
enthält, gelangen Sie direkt zurück in den Program-
mauswahlmodus.
Therapiezeitspeicher löschen
Falls Informationen zu der Therapie gespeichert
wurden, wird unten in der Anzeige der Hinweistext
Clr angezeigt. Wenn Sie jetzt die Taste drü-
cken, werden alle Therapieinformationen gelöscht.
Sollen die Therapieinformationen nicht gelöscht
werden, drücken Sie dagegen die Taste . In
beiden Fällen gelangen Sie zurück in den Program-
mauswahlmodus.
Therapiezeitspeicher auslesen
Drücken Sie im Übersichtsmenü die Taste , um Informationen zu den einzelnen,
gespeicherten Therapien einzusehen. In der oberen Zeile werden die Programm-
nummer und die tatsächliche Therapiezeit angezeigt. In der unteren Zeile stehen
Tag und Monat der Therapie. Sie können mit der Taste zwischen der Anzeige
der Therapiezeit und der laufenden Therapienummer wechseln. Mit den Modi-
fikationstasten blättern Sie zwischen den Therapien. Beachten Sie, dass
pro Tag maximal drei
Therapien gespei-
chert wurden. Mit der
Taste gelangen
Sie schließlich zurück
in den Programmaus-
wahlmodus.

Deutsch
17
Grundeinstellungen und User-Programme löschen
Halten Sie die Taste und die Modifikationstaste links gleichzeitig gedrückt
und starten Sie dann
das Gerät mit der
Taste . Das Menü
zum Ändern der
Grundeinstellungen
wird geönet.
User-Programme löschen
Sofern das Gerät User-Programme enthält, wird als Hinweis in der Anzeige ein U
und Clr eingeblendet. Drücken Sie jetzt die Modifikationstaste links , um die
User-Programme zu löschen. Der Löschvorgang wird mit einem Signalton bestä-
tigt und der Hinweistext gelöscht.
Signalgeber ein- und ausschalten
Wenn Sie das akustische Warnsignal bei jedem Impuls während der Stimulation
als störend empfinden, so können Sie diese Funktion hier deaktivieren. Wird das
Lautsprechersymbol angezeigt, so ist der Signalgeber aktiv. Drücken Sie zum
Abschalten die Taste . Das Lautsprechersymbol wird ausgeblendet. Um den
Signalgeber wieder zu aktivieren, drücken Sie erneut die Taste .
Therapietimer ein- und ausschalten
Normalerweise wird jede Therapie nach Ablauf der definierten Therapiezeit auto-
matisch vom Gerät beendet. Ist der Therapietimer aktiv, so wird unterhalb des
Timersymbols eine 30 angezeigt. Diese Funktion können Sie abschalten. Drücken
Sie dazu die Modifikationstaste rechts . Anstatt der 30 werden nun zwei Quer-
striche angezeigt. Mit der Modifikationstaste rechts können Sie die Timerfunk-
tion auch wieder einschalten.
Betrieb mit Netzteil
Das PierenStim Parese kann auch mit dem in der Zubehörliste genannten Stecker-
netzteil SNT 5-2400 wie folgt betrieben werden:
»Gebrauchsanweisung des Steckernetzteiles beachten.
»Steckernetzteil in die Steckdose stecken.
»Den Stecker am Kabelende in die Buchse (6) einstecken.
»Weiter mit Kapitel „Einschalten des Gerätes“ auf Seite 7 der Gebrauchsanweisung.

Pierenkemper Gebrauchsanweisung - PierenStim Parese
18
Batteriewechsel
Die Spannung der im Gerät befindlichen Batterien wird während des Betriebes
über die Segmente innerhalb des Batteriesymbols deutlich gemacht. Sinkt die
Spannung unter einen kritischen Wert, so schaltet sich das PierenStim Parese
selbstständig aus bzw. lässt sich nicht mehr einschalten. Dann ist es notwendig,
vier neue Batterien in das Gerät einzulegen (4 x 1,5 V Alkaline Batterien – z. B. Typ
LR6 AA).
»Schalten Sie das Gerät aus.
»Önen Sie den Batteriefachdeckel.
»Entnehmen Sie die leeren Batterien aus dem Batteriefach.
»Legen Sie vier neue Batterien in das Batteriefach ein. Beim Anschluss der Batte-
rien ist auf die Polarität zu achten.
»Verschließen Sie das Gerät wieder mit dem Batteriefachdeckel.
Bei längerem Nichtgebrauch stets die Batterien ausbauen. Verbrauchte Batterien
sind an geeigneter Stelle zu entsorgen!
Klassifizierung nach MPG
Das PierenStim Parese wird nach Anhang IX der EG-Richtlinie 93/42/EWG über
Medizinprodukte in die Klasse IIa eingestuft.
Technische Kontrollen
Bei gewerblicher oder wirtschaftlicher Nutzung sind im Abstand von 24 Monaten
technische Kontrollen für das PierenStim Parese durchzuführen.
Die technischen Kontrollen umfassen:
1. Prüfung der Begleitpapiere auf Vorhandensein der Gebrauchsanweisung
2. Prüfung der Ausstattung auf Vollständigkeit
3. Sichtprüfung
»auf mechanische Beschädigung
»aller Leitungen und Steckverbinder auf Beschädigung
4. Funktionelle Sicherheit
»Prüfung der Ausgangssignale an einem Lastwiderstand von 1 kΩ
(Strom und Spannung)
»Prüfung der Frequenz
»Prüfung der Impulsbreite.

Deutsch
19
Diese technischen Kontrollen dürfen nur von entsprechend ausgebildetem Perso-
nal durchgeführt werden.
Neueinstellungen, Änderungen und Reparaturen
Verantwortlich für die Sicherheit und Leistung des PierenStim Parese betrachtet
sich der Hersteller nur, wenn Neueinstellungen, Änderungen und Reparaturen
durch vom ihm ermächtigte Personen ausgeführt werden und das PierenStim
Parese in Übereinstimmung mit der Gebrauchsanweisung betrieben wird.
Gewährleistung
Es gelten die gesetzlichen Gewährleistungsrechte gemäß BGB.
Garantie
Auf das Gerät PierenStim Parese gewährt der Hersteller eine Garantie von 12
Monaten ab Datum der Übernahme durch den Endkunden.
Die Garantie gilt nicht:
- für Verschleißteile und Verbrauchsmaterial, wie beispielsweise Elektroden, Bat-
terien und Anschlusskabel
- im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
- für Mängel, die dem Kunden bereits bekannt waren
- bei Eigenverschulden des Kunden
Pflege und Reinigung
PierenStim Parese
Für das PierenStim Parese sind keine besonderen Pflege- oder Reinigungsmittel
nötig. Das PierenStim Parese und die Kabel sind mit einem weichen, fusselfreien
Tuch zu reinigen. Es ist darauf zu achten, dass keine Feuchtigkeit in das Innere des
Gerätes gelangt. Sollte trotzdem Feuchtigkeit eindringen, so muss das Gerät vor
erneuter Anwendung einer technischen Kontrolle unterzogen werden.

Pierenkemper Gebrauchsanweisung - PierenStim Parese
20
Schwammelektroden
Die Elektroden sind für den mehrfachen Gebrauch bestimmt. Bei normalem
Gebrauch sind die Elektroden für 60 Anwendungen geeignet.
Die Gummielektroden werden in die ausreichend angefeuchteten Schwammta-
schen eingeführt. Auch während der Behandlung müssen diese ständig genügend
feucht sein.
Nach jeder Behandlung ist es erforderlich, die Gummielektroden aus den
Schwammtaschen herauszunehmen und die Teile im klaren Wasser auszuspülen
und anschließend zu trocknen.
Werden die Elektroden im feuchten Zustand gelagert, entstehen Flecken (Schim-
mel) auf den Elektroden und sie dürfen dann nicht mehr verwendet werden.
Lieferumfang
Artikel Menge REF
PierenStim Parese 1 Stück 462117
Kabel Typ 5.15 1 Stück 106351
1,5 V Alkaline-Batterie (LR6 AA) 4 Stück 450780-0001
Schwammelektrode 50 x 70 mm 2 Stück 462042
Gurtband 400 x 50 mm 2 Stück 104781
Gurtband 600 x 50 mm 2 Stück 104782
Steckernetzteil SNT 5-2400 1 Stück 462054
Koffer 1 Stück - / -
Gebrauchsanweisung 1 Stück 451600-0324
Formblatt I/t-Kurve 1 Stück 451720-0013
