Pilz PZE x4p User manual

- 1 -
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen instal-
liert und in Betrieb genommen werden,
die mit dieser Betriebsanleitung und den
geltenden Vorschriften über Arbeitssicher-
heit und Unfallverhütung vertraut sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
der Schutzmaßnahmen.
• Halten Sie beim Transport, bei der Lage-
rung und im Betrieb die Bedingungen
nach EN 60068-2-6 ein (siehe technische
Daten).
• Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt die Gewähr-
leistung.
• Montieren Sie das Gerät in einen Schalt-
schrank; Staub und Feuchtigkeit können
sonst zu Beeinträchtigungen der Funktio-
nen führen.
• Sorgen Sie an allen Ausgangskontakten
bei kapazitiven und induktiven Lasten für
eine ausreichende Schutzbeschaltung.
Safety Regulations
• The unit may only be operated and
installed by personnel who are familiar
with both these instructions and the
current regulations for safety at work and
accident prevention. Follow CEN and
local regulations especially as regards
preventative measures.
• Transport, storage and operation
conditions should all conform to
EN 60068-2-6 (see Technical Data)
• Any guarantee is void following
opening the housing or unauthorised
modifications
• The unit should be panel mounted,
otherwise dampness or dust could lead to
a malfunction of the unit
• Adequate protection must be provided on
all output contacts with capacitive and
inductive loads.
Authorised Applications
The contact block PZE X4P is an expander
module for increasing the number of
contacts available in safety circuits. The
contact block PZE X4VP has delay off
contacts for use in category 1 Emergency
Stop circuits The PZE X4P/X4VP are for
use in
• Applications with Emergency Stop
Relays, Safety Gate Monitors or Two-
Hand Controls.
• Safety circuits to EN 60947-5-1, EN
60204-1 and VDE 0113-1.
The unit may only be used with a base unit
that has a feedback control loop (see Fig.
2). The category to be implemented in
accordance with EN 954-1 depends on the
category of the base module. It cannot be
exceeded by the expander module.
Conseils préliminaires
• La mise en oeuvre de l’appareil doit être
effectuée par une personne spécialisée
en installations électriques, en tenant
compte des prescriptions des différentes
normes applicables (NF, EN, VDE..),
notamment au niveau des risques
encourus en cas de défaillance de
l’équipement électrique.
• Respecter les exigences de la norme
EN 60068-2-6 lors du transport, du
stockage et de l’utilisation de l’appareil.
• Toutes interventions sur le boîtier
(ouverture du relais, échange ou
modification de composants, soudure
etc..) faites par l’utilisateur annulent la
garantie.
• Montez l’appareil dans une armoire
électrique à l’abri de l’humidité et de la
poussière.
• Assurez-vous du pouvoir de coupure des
contacts de sortie en cas de charges
inductives ou capacitives.
Domaines d’utilisation
Le relais PZE X4P est un bloc d'extension
qui permet d'augmenter le nombre et le
pouvoir de coupure des contacts de
sécurité. La variante PZE X4VP est un bloc
d'extension temporisé à la retombée (pour
AU catégorie 1 par ex.).
Le PZE X4P/PZE X4VP peut être utilisé
avec :
• les relais d'arrêt d'urgence, les relais de
surveillance protecteur et les commandes
bimanuelles
• les circuits de sécurité d'après
EN 60947-5-1, EN 60204-1 et
VDE 0113-1.
Le bloc d'extension ne peut être piloté que
par des relais de sécurité ayant une boucle
de retour (voir Fig. 2). La catégorie à
réaliser selon l’EN 954-1 dépend de la
catégorie de l’appareil de base. Elle ne peut
pas être dépassée par le bloc d’extension
de contacts.
Description
The contact block is enclosed in a S-99
housing. There is one version available
without delay-on de-energisation (PZE X4P)
and 4 versions available each with a fixed
delay-on de-energisation (PZE X4VP). All
versions are for 24 VDC operation.
Features:
• Relay outputs: 4 safety contacts (N/O),
positve-guided
• LED status indication for output relays
• Connection for Feedback Control Loop
• One-channel drive
Bestimmungsgemäße Verwendung
Der Kontaktblock PZE X4P dient als
Erweiterungsgerät zur Kontaktverstärkung
und Kontaktvervielfachung in Sicherheits-
stromkreisen.
Der Kontaktblock PZE X4VP dient zu-
sätzlich zum zeitlich verzögerten Weiter-
schalten eines NOT-AUS-Befehls in
Sicherheitsstromkreisen.
Das PZE X4P/PZE X4VP ist bestimmt für
den Einsatz in
• Anwendungsschaltungen mit NOT-AUS-
Schaltgeräten, Schutztürwächtern und
Zweihandbedienungsrelais
• Sicherheitsstromkreisen nach
EN 60947-5-1, EN 60204-1 und
VDE 0113-1.
Das Gerät darf nur mit Grundgeräten
verwendet werden, die einen Rückführ-
kreis besitzen (siehe Fig. 2). Die zu
realisierende Kategorie nach EN 954-1 ist
abhängig von der Kategorie des Grund-
geräts. Sie kann vom Kontakterweiterungs-
block nicht überschritten werden.
Gerätebeschreibung
Der Kontaktblock ist in einem S-99-Gehäu-
se untergebracht. Es steht eine Geräteaus-
führung ohne Rückfallverzögerung
(PZE X4P) und 4 Geräteausführungen mit
jeweils fester Rückfallverzögerung
(PZE X4VP) zur Verfügung. Alle Varianten
sind für den Betrieb mit 24 V DC.
Merkmale:
• Relaisausgänge: 4 Sicherheitskontakte
(S), zwangsgeführt
• LEDs als Schaltzustandsanzeige für die
Ausgangsrelais
• Anschluss für Rückführkreis
• einkanalige Ansteuerung
Description de l’appareil
Inséré dans un boîtier S 99 , le bloc
d'extension est disponible en 1 version avec
contacts instantanés (PZE X4P) et
4 versions avec des temporisations de
retombée fixes. Toutes les variantes sont
alimentées en 24 VDC.
Particularités :
• Contacts de sortie :
4 contacts de sécurité (F)
• LEDs de visualisation des relais de sortie
• Boucle de retour
• Commande par 1 canal (contat)
19 797-06
PZE X4P/PZE X4VP
4D Betriebsanleitung
4GB Operating instructions
4F Manuel d'utilisation
4E Instrucciones de uso
4I Istruzioni per l`uso
4NL Gebruiksaan ijzing

- 2 -
Die Sicherheitseinrichtung bleibt auch in
folgenden Fällen wirksam:
• Spannungsausfall
• Ausfall eines Bauteils
• Spulendefekt
• Leiterbruch
• Erdschluss
Funktionsbeschreibung
Der Kontaktblock PZE X4P/PZE X4VP ist
ein Zusatzgerät und dient der Erweiterung
eines Sicherheitsstromkreises ohne/mit
Rückfallverzögerung. Der Kontaktblock wird
von einem Grundgerät (z. B. NOT-AUS-
Schaltgerät) angesteuert.
Sobald der Eingangskreis vor A1 geschlos-
sen ist und die Versorgungsspannung an-
liegt, gehen die beiden Ausgangsrelais in
Arbeitsstellung. Die Sicherheitskontakte 13-
14, 23-24, 33-34 und 43-44 (PZE X4P) bzw.
17-18, 27-28, 37-38 und 47-48 (PZE X4VP)
schließen. Die LEDs “CH. 1” und “CH. 2”
leuchten.
Wird der Eingangskreis geöffnet, fallen die
Relais K1 und K2 sofort (PZE X4P) bzw.
nach Ablauf der Verzögerungszeit zurück
(PZE X4VP). Die zwangsgeführten Sicher-
heitskontakte (s. o.) öffnen.
Sicherheitsfunktionen
Der Kontaktblock erweitert einen bestehen-
den Sicherheitsstromkreis. Da die Aus-
gangsrelais durch den Rückführkreis des
Grundgerätes überwacht werden, übertra-
gen sich die Sicherheitsfunktionen des be-
stehenden Stromkreises auf den Kontakt-
block. Bei Erdschluss löst der Fehlerstrom
die interne elektronische Sicherung aus und
die Ausgangsrelais fallen zurück. Die
Erdschlusssicherheit im Rückführkreis ist
vom verwendeten Grundgerät abhängig.
Betriebsart
• Einkanalige Ansteuerung: ein Eingangs-
kreis wirkt auf beide Ausgangsrelais
Le relais répond aux exigences de sécurité
suivantes :
• défaillance tension d’alimentation-
défaillance bobine
• défaut soudure
• défaillance d'un composant
• mise à la terre
The safety function remains effective in the
following cases:
• Power supply failure
• Component failure
• Coil defect in a relay
• Cable break
• Earth fault
Installation
The unit must be panel mounted (min.
IP54). There is a notch on the rear of the
unit for DIN-Rail attachment. If you are
installing the unit on to a vertical DIN rail
(35 mm) ensure that it is mounted securely
by using a retaining bracket or an end ang-
le.
Montage
Le relais doit être installé dans une armoire
ayant un indice de protection IP54. Sa face
arrière permet un montage sur rail DIN. Lors
du montage, bloquez l’appareil sur un pro-
filé support vertical (35 mm) à l’aide d’un
élément de maintien comme par ex. un sup-
port ou une équerre terminale.
Function Description
The contact block is an add-on unit for
expanding safety circuits with or without
time delayed contacts. The contact block is
controlled by a base unit (eg. E-Stop relay).
As soon as the input circuit, at A1, is
connected and the operating voltage is
applied, both relay outputs energise. The
safety contacts 13-14, 23-24, 33-34 and 43-
44 (PZE X4) or 17-18, 27-28, 37-38 and 47-
48 (PZE X4V) close. The LEDs “CH.1” and
“CH.2” illuminate.
When the input circuit is opened, both relays
K1 and K2 de-energise immediately (PZE
X4P) or once the delay-on de-energisation
period has elapsed (PZE X4VP). The positi-
ve-guided safety contacts (see above) open.
Safety Functions
The contact block provides additional
contacts in a circuit As the output relays are
monitored via the feedback control loop of
the base unit, the safety functions of the
relay are transferred to the contact block.
In the case of earth faults, the fault currents
trigger the electronic fuse and the output
relays de-energise. The earth fault safety in
the feedback control loop is dependent upon
the base unit used.
Operating Mode
• One-channel drive: one input circuit
operates both channels.
Description du fonctionnement
Le relais PZE X4P/PZE X4VP est un bloc
d'extension qui permet d'augmenter le
nombres des contacts de sécurité sans/avec
temporisation à la retombée. Le bloc
d'extension est piloté par un bloc logique de
base (PNOZ par ex.).
Dès que le circuit arrivant sur A1 est fermé
et que la tension d'alimentation est présen-
te, les 2 relais de sortie passent en position
travail. Les contacts de sécurité 13-14, 23-
24, 33-34 et 43-44 (PZE X4P) ou 17-18, 27-
28, 37-38 et 47-48 (PZE X4VP) se ferment.
Les LEDs "CH.1" et "CH.2" s'allument.
Si le circuit d'entrée est ouvert, les relais K1
et K2 retombent instantanément (PZE X4P)
ou après écoulement de la temporisa-
tion (PZE X4VP). Les contacts de sécurité
s'ouvrent.
Fonctions de sécurité
Le bloc d'extension permet d'augmenter le
nombre des contacts de sécurité d'un bloc
logique de sécurité. L'auto-contrôle des
relais interne est réalisé à l'aide de la boucle
de retour. Ainsi les contacts du bloc
d'extension ont le même niveau de sécurité
que les contacts du bloc de base. En cas de
mise à la terre, le fusible électronique inter-
ne déclenche pour une intensité. La
détection de la mise à la terre de la boucle
de retour est assurée par l'appareil de base.
Mode de fonctionnement
• Commande par 1 canal: le circuit d'entrée
agit sur les relais internes (pilotage par 1
contact)
A2 13 23 33
14
K2 K1
43
24 34 44
Y1Y2
A1
K2
K1
U
B
Fig. 1: Schematisches Schaltbild/Wiring diagram/Schéma interne
PZE X4P PZE X4VP
A1 17 27 37
18
K2 K1
47
28 38 48
Y1Y2
A2
K2
K1
U B
C1
C2
Montage
Das Gerät muss in einen Schaltschrank
mit einer Schutzart von mindestens IP54
eingebaut werden. Zur Befestigung auf ei-
ner Normschiene hat das Gerät ein Rast-
element auf der Rückseite.
Sichern Sie das Gerät bei Montage auf
einer senkrechten Tragschiene (35 mm)
durch ein Halteelement wie z. B. Endhalter
oder Endwinkel.

- 3 -
Inbetriebnahme
Beachten Sie bei der Inbetriebnahme:
•Vor die Ausgangskontakte eine
Sicherung (siehe technische Daten)
schalten, um das Verschweißen der
Kontakte zu verhindern.
• Berechnung der max. Leitungslänge Imax
am Eingangs-, Start und Rückführkreis:
R
lmax
R
l
/ km
I
max
=
Rlmax = max. Gesamtleitungs-
widerstand (s. technische Daten)
Rl/km = Leitungswiderstand/km
•Keine kleinen Ströme mit Kontakten
schalten, über die zuvor große Ströme
geführt wurden.
• Leitungsmaterial aus Kupferdraht mit einer
Temperaturbeständigkeit von 60/75 °C
verwenden
• Angaben im Kapitel "Technische Daten"
unbedingt einhalten.
Anschluss und Einstellung
• Versorgungsspannung am Sicherheits-
kontakt des Grundgeräts und A2 (-) an-
schließen.
• Eingangskreis
Sicherheitskontakt des Grundgerätes an
A1 anschließen
• Rückführkreis
Klemmen Y1 und Y2 mit dem Rückführ-
kreis des Grundgerätes verbinden.
Ablauf
Das Gerät ist eingeschaltet, wenn
• der Sicherheitskontakt vor A1 geschlossen
ist
• die Versorgungsspannung anliegt.
Die LEDs “CH. 1” und “CH. 2” leuchten; die
Sicherheitskontakte 13-14, 23-24, 33-34, 43-
44 (PZE X4P) bzw. 17-18, 27-28, 37-38, 47-
48 (PZE X4VP) sind geschlossen.
Wird der Eingangskreis geöffnet, öffnen die
Sicherheitskontakte (s. o.) sofort (PZE X4P)
bzw. zeitlich verzögert (PZE X4VP).
Wieder aktivieren
Eingangskreis schließen
R
lmax
R
l
/ km
I
max
=
R
lmax
R
l
/ km
I
max
=
Operation
Please note for operation
• To prevent contact welding, a fuse
(see Technical Data) must be
connected in front of the output
contacts.
• Calculating the max. cable length Imax at
the input circuit, reset circuit and
feedback loop:
Rlmax = max. overall cable resistance (see
Technical details)
Rl/km = cable resistance/km
• Low currents should not be switched
across contacts across which high
currents have previously been
switched.
• Use copper wire that can withstand
temperatures of 60/75°C
• Important details in the section
“Technical Data” should be noted and
adhered to.
Connection and Setting
• Connect operating voltage to the base
unit’s safety contact and A2 (-) i.e. the
unit is operated via the safety output
contacts of the base unit.
• Input circuit
Connect safety contacts of the base unit
to A1
• Feedback control loop
Connect Y1 and Y2 with the feedback
control loop of the base unit.
To operate
The unit is activated when:
• the safety contact connected to A1 is
closed
• the operating voltage is applied
The LEDs "CH 1" and "CH 2" are
illuminated; the safety contacts 13-14, 23-
24, 33-34, 43-44 (PZE X4P) or 17-18, 27-
28, 37-38, 47-48 (PZE X4VP) are closed.
If the input circuit is opened, the safety
contacts (see above) open immediately
(PZE X4P) or after the delayed time has
elapsed (PZE X4VP).
Reactivation
Close the input circuit.
Mise en oeuvre
Remarques préliminaires :
• Protéger les contacts de sortie par des
fusibles (voir les caractéristiques
techniques) pour éviter leur soudage
• Calcul de la longueur de conducteur Imax
sur le circuit d’entrée, le circuit de
réarmement et boucle de retour :
Rlmax = Résistivité de câblage totale max.
(voir les caractéristiques techniques)
Rl/km = résistance du câble/km
• Ne pas commuter de faibles intensités
par des contacts ayant au préalable
commutés des intensité plus élevées.
• Utiliser des câbles en cuivre supportant
des températures de 60/75°C
• Respecter les données indiquées dans le
chapitre „Caractéristiques techniques“.
Branchement et réglage
• Alimenter le boîtier par l'intermédiaire du
contact de sécurité de l'appareil de base
et la borne A2 (-).
• Circuit d'entrée
Câbler le contact de l'appareil de base
sur A1
• Boucle de retour
Relier les bornes Y1 et Y2 à la boucle de
retour de l'appareil de base.
Mise en oeuvre
L'appareil est activé si :
• le contact de commande sur A1 est fermé
• la tension d'alimentation 24 VCC est
présente.
Les LEDs "CH.1" et "CH.2" sont
allumées;les contacts de sécurité 13-14, 23-
24, 33-34 et 43-44 (PZE X4P) ou 17-18, 27-
28, 37-38 et 47-48 (PZE X4VP) se ferment.
Si le circuit d'entrée est ouvert, les relais K1
et K2 retombent instantanément (PZE X4P)
ou après écoulement de la temporisa-
tion (PZE X4VP). Les contacts de sécurité
s'ouvrent.
Réarmement
Refermer le circuit d'entrée

- 4 -

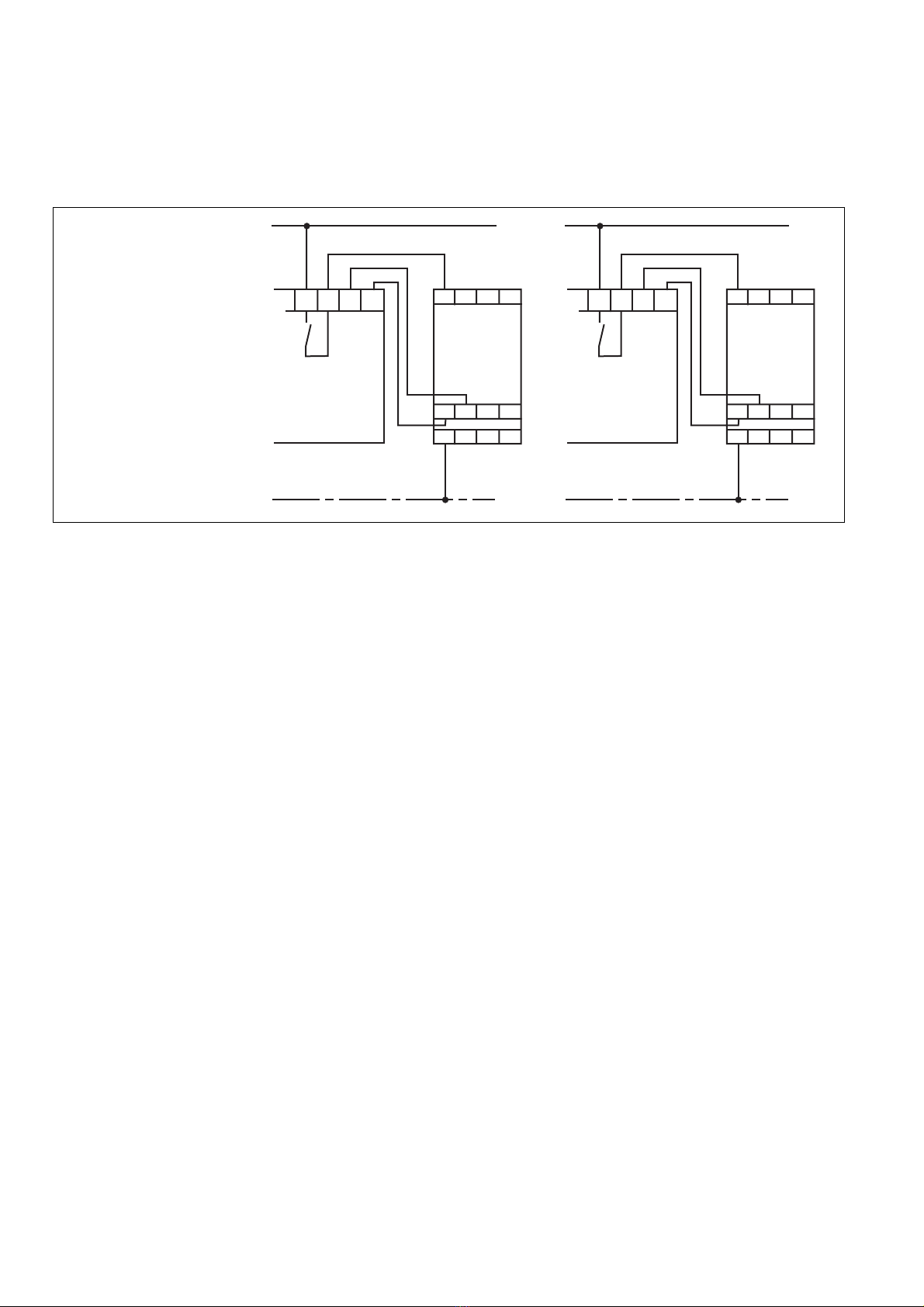

Fig. 2: Anschlussbild/
Connection Diagram/
Schéma de branchement
UB
0 V
A1 13 23
PZE X4P
14 Y2 Y113
Grundgerät
Base unit
A areil de base
33
Y1 Y2 43 44
A2 14 24 34
UB
0 V
A1 17 27
PZE X4VP
14 Y2 Y113
Grundgerät
Base unit
A areil de base
37
Y1 Y2 47 48
A2 18 28 38
Fehler - Störungen
Durch Schließen bzw. Unterbrechen des
Eingangskreises kann überprüft werden, ob
das Gerät ordnungsgemäß ein- bzw.
ausschaltet.
Das Gerät kann aus Sicherheitsgründen bei
folgenden Fehlern nicht gestartet werden:
• Fehlfunktion der Kontakte:
Da der Kontaktblock mit einem Grund-
gerät verschaltet wird, ist bei verschweiß-
ten Kontakten nach Öffnen des Eingangs-
kreises keine neue Aktivierung möglich.
• Leitungsunterbrechung, Kurz- oder
Erdschluss (z. B. im Eingangskreis)
Faults - Disturbances
By closing/interrupting the input circuit, the
correct de-energisation/energisation of the
unit can be tested.
For safety reasons, the unit cannot be
activated if the following faults are present:
• Faulty contact functions:
As the contact block is wired to a base
unit, in the case of welded contacts no
further activation is possible following an
opening of the input circuit.
• Cable break, short-circuit or earth fault
(e.g. in the input circuit).
Test - Sources d'erreur
Le bon fonctionnement du relais peut être
vérifié en ouvrant et en refermant les
canaux d'entrée.
Pour garantir la fonction de sécurité, le
relais n'est pas réarmé en cas des défauts
suivants:
• Défaillance d'un contact interne :
En cas de soudage d'un contact interne,
un nouvel réarmement du relais est
impossible (le relais doit être relié à un
appareil de base).
• Coupure d'un canal d'entrée, court-circuit
ou défaut de masse dans les canaux
d'entrée sont détectés.
Anwendung
Bitte beachten Sie, dass die Sicherheits-
funktionen des bestehenden Stromkreises
nur erhalten bleiben, wenn der Kontaktblock
wie in Fig. 2 gezeigt angeschlossen wird. Es
können nur Grundgeräte mit Rückführkreis
verwendet werden.
Das Gerät nur wie in der folgenden Abbil-
dung dargestellt anschließen!
Application
Please note that the safety functions of the
existing circuit are only maintained when the
contact block is connected as shown in
Fig. 2. Only base units with the feedback
control loop may be used.
Only connect the unit as shown in the
following example.
Utilisation
Le niveau de sécurité des contacts des
blocs d'extension n'est garanti que si le
relais est câblé comme représenté dans la
figure ci-dessous (Fig. 2). Seuls des blocs
logiques avec une boucle de retour peuvent
être utilisés.
Câbler uniquement le relais comme
indiqué ci-dessous !

- 5 -
Technische Daten
Elektrische Daten
Versorgungsspannung UB
Spannungstoleranz
Leistungsaufnahme bei UB
Restwelligkeit
Spannung und Strom an
Eingangskreis
Anzahl der Ausgangskontakte
Sicherheitskontakte (S)
PZE X4P:
PZE X4VP:
PZE X4P:
Gebrauchskategorie nach
EN 60947-4-1
EN 60947-5-1(DC13:
6 Schaltspiele/Min.)
PZE X4VP:
Gebrauchskategorie nach
EN 60947-4-1
EN 60947-5-1(DC13:
6 Schaltspiele/Min.)
Kontaktmaterial
Kontaktabsicherung extern
EN 60947-5-1 (IK= 1 kA)
Schmelzsicherung flink
Schmelzsicherung träge
Sicherungsautomat
Charakteristik
Max. Gesamtleitungswiderstand Rlmax
Eingangskreise
einkanalig DC
Sicherheitstechnische Kenndaten
der Sicherheitsausgänge
PL nach EN ISO 13849-1
Kategorie nach EN 954-1
SIL CL nach EN IEC 62061
PFH nach EN IEC 62061
SIL nach IEC 61511
PFD nach IEC 61511
tMin Jahren
Zeiten
Einschaltverzögerung
PZE X4P:
PZE X4VP:
Rückfallverzögerung
PZE X4P:
PZE X4VP:
Toleranz PZE X4VP
Überbrückung bei
Spannungseinbrüchen
Umweltdaten
EMV
Schwingungen nach EN 60068-2-6
Frequenz
Amplitude
Klimabeanspruchung
DC: 24 V
-15 ... +10 %
2,5 W
DC: 20 %
24 V DC: 95 mA
4
4
AC1: 240 V/0,01 ... 6 A/
1500 VA
DC1: 24 V/0,01 ... 6 A/
150 W
AC15: 230 V/5 A;
DC13: 24 V/5 A
AC1: 240 V/0,01 ... 6A/
1500 VA
DC1: 24 V/0,01 ... 6 A/
150 W
AC15: 230 V/3 A
DC13: 24 V/4 A
AgCuNi+ 0,2 µm Au
6 A
4 A
24 V AC/DC: 4 A
B/C
30 Ohm
PL e (Cat. 4)
Cat. 4
SIL CL 3
2,31E-09
SIL 3
2,03E-06
20
typ. 30 ms, max. 50 ms
typ. 55 ms, max. 200 ms
typ.: 30 ms, max.: 50 ms
typ. 0,50 s
typ. 1,00 s
typ. 2,00 s
typ. 3,00 s
-50 % / +50 %
20 ms
EN 60947-5-1,
EN 61000-6-2
10 ... 55 Hz
0,35 mm
EN 60068-2-78
Technical Data
Electrical data
Supply Voltage UB
Voltage Tolerance
Power consumption at UB
Residual Ripple
Voltage and Current at
Input circuit
Number of output contacts
Safety contacts (N/O)
PZE X4P:
PZE X4VP:
PZE X4P:
Utilization category in accordance with
EN 60947-4-1
EN 60947-5-1(DC13: 6 cycles/min)
PZE X4VP:
Utilization category in accordance with
EN 60947-4-1
EN 60947-5-1(DC13: 6 cycles/min)
Contact material
External contact fuse protection
EN 60947-5-1 (IK= 1 kA)
Blow-out fuse quick
Blow-out fuse slow
Safety cut-out
Cvaracteristic
Max. overall cable resistance Rlmax
input circuits
Single-channel DC
Safety-related characteristics of
the safety outputs
PL in accordance with
EN ISO 13849-1
Category in accordance with
EN 954-1
SIL CL in accordance with
EN IEC 62061
PFH in accordance with
EN IEC 62061
SIL in accordance with IEC 61511
PFD in accordance with IEC 61511
tM in years
Times
Switch-on delay
PZE X4P:
PZE X4VP:
Delay-on De-Energisation
PZE X4P:
PZE X4VP:
Tolerance PZE X4VP
Supply interruption before de-
energisation
Environmental data
EMC
Vibration to EN 60068-2-6
Frequency
Amplitude
Climate Suitability
Caractéristiques techniques
Données électriques
Tension d’alimentation UB
Plage de la tension d’alimentation
Consommation pour UB
Ondulation résiduelle
Tension et courant du
Circuit d’entrée
Nombre de contacts de sortie
contacts de sécurité (F)
PZE X4P:
PZE X4VP:
PZE X4P:
Catégorie d’utilisation selon
EN 60947-4-1
EN 60947-5-1(DC13:
6 manoeuvres/min)
PZE X4VP:
Catégorie d’utilisation selon
EN 60947-4-1
EN 60947-5-1(DC13:
6 manoeuvres/min)
Matériau contact
Protection des contacts externe
EN 60947-5-1 (IK= 1 kA)
Fusibles rapide
Fusibles normal
Dijoncteur
Caractéristique
Résistance de câblage totale max.
Rlmax circuits d'entrée
Commande par 1 canal DC
Caractéristiques techniques de
sécurité des sorties de sécurité
PL selon EN ISO 13849-1
Catégorie selon EN 954-1
SIL CL selon EN IEC 62061
PFH selon EN IEC 62061
SIL selon IEC 61511
PFD selon IEC 61511
tM en années
Temporisations
Temps de réarmement
PZE X4P:
PZE X4VP:
Temps de retombée
PZE X4P:
PZE X4VP:
Tolérance PZE X4VP
Tenue aux micro-coupures
Données sur l'environnement
CEM
Vibrations selon EN 60068-2-6
Frequence
Amplitude
Conditions climatiques

- 6 -
Konventioneller thermischer Strom bei gleichzeitiger Belastung mehrerer Kontakte/Conventional thermal current
while loading several contacts/Courant thermique conventionnel en cas de charge sur plusieurs contacts (AC1, DC1)
Anzahl der Kontakte/number of contacts/nombre des contacts 1 2 3 4
Ith (A) pro Kontakt bei Versorgungsspannung DC/per contact
with operating voltage DC/par contact pour tension d’alimentation DC
PZE X4P: 6 6 5 4
PZE X4VP: 6 5 4,5 4
Es gelten die 2009-12 aktuellen Ausgaben
der Normen
The version of the standards current at
2009-12 shall apply
Se référer à la version des normes en
vigeur au 2009-12.
Luft- und Kriechstrecken nach
EN 60947-1
Verschmutzungsgrad
Überspannungskategorie
Bemessungsisolationsspannung
Bemessungsstoßspannungs-
festigkeit
Umgebungstemperatur
Lagertemperatur
Schutzart
Einbauraum (z. B. Schaltschrank)
Gehäuse
Klemmenbereich
Mechanische Daten
Gehäusematerial
Gehäuse
Front
Querschnitt des Außenleiters
(Schraubklemmen)
1 Leiter, flexibel
2 Leiter gleichen Querschnitts, flexi-
bel mit Aderendhülse, ohne
Kunststoffhülse
ohne Aderendhülse oder mit TWIN-
Aderendhülse
Querschnitt des Außenleiters
(Federkraftklemmen)
flexibel ohne Aderendhülse
Gehäuse mit Federkraftklemmen
Abisolierlänge
Klemmstellen pro Anschluss
Anzugsdrehmoment für
Schraubklemmen
Abmessungen (Schraubklemmen)
H x B x T
Abmessungen (Federkraftklemmen)
H x B x T
Einbaulage
Gewicht
PZE X4P:
PZE X4VP:
Airgap Creepage in accordance with
EN 60947-1
Pollution degree
Overvoltage category
Rated insulation voltage
Rated impulse withstand voltage
Ambient temperature
Storage temperature
Protection type
Mounting (eg. panel)
Housing
Terminals
Mechanical data
Housing material
Housing
Front panel
Cable cross section (screw
terminals)
1 core, flexible
2 core, same cross section flexible
with crimp connectors, without
insulating sleeve
without crimp connectors or with
TWIN crimp connectors
Cable cross section (spring-loaded
terminals)
flexible without crimp connectors
Housing with spring-loaded terminals
Stripping length
Termination points per connection
Torque setting for screw terminals
Dimensions (screw terminals)
H x W x D
Dimensions (spring-loaded terminals)
H x W x D
Fitting Position
Weight
PZE X4P:
PZE X4VP:
Cheminement et claquage selon
EN 60947-1
Niveau d'encrassement
Catégorie de surtensions
Tension assignée d'isolement
Tension assignée de tenue aux
chocs
Température d’utilisation
Température de stockage
Indice de protection
Lieu d'implantation (ex. armoire)
Boîtier
Bornes
Données mécaniques
Matériau du boîtier
Boîtier
Face avant
Capacité de raccordement (borniers
à vis)
1 conducteur souple
2 conducteurs de même diamètre
souple avec embout, sans chapeau
plastique
souple sans embout ou avec
embout TWIN
Capacité de raccordement (borniers
à ressort)
souple sans embout
Boîtier avec borniers à ressort
Longueur de dénudage
Bornes par raccordement
Couple de serrage (borniers à vis)
Dimensions (borniers à vis)
H x P x L
Dimensions (borniers à ressort)
H x L x P
Position de travail
Poids
PZE X4P:
PZE X4VP:
2
III
250 V
4 kV
-10 ... + 55 °C
-40 ... +85 °C
IP54
IP40
IP20
PPO UL 94 V0
ABS UL 94 V0
0,25 ... 2,5 mm2, 24 - 12 AWG
0,25 ... 1 mm2, 24 - 16 AWG
0,2 ... 1,5 mm2, 24 - 16 AWG
0,2 ... 1,5 mm2, 24 - 16 AWG
8 mm
2
0,6 Nm
94 x 22,5 x 121 mm
101 x 22,5 x 121 mm
beliebig/any/indifférente
170 g
200 g

- 7 -
Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie
PZE X4P:
Nennbetriebstrom (A)
Nomina operating current (A)
Courant coupé (A)
Scha tspie zah x 10
3
Cyc es x 10
3
Nombre de manvres x 10
3
10000
1000
100
10
0.5 1 2 3 4 5 6 7 8 9 10
DC-13: 24V
DC-1: 24V
AC-1: 230V
AC-15: 230V
10
1
10 100 1000 10000
Nennbetriebstrom (A)
Nomina operating current (A)
Courant coupé (A)
0.1
DC13: 24 V
AC15: 230 V
AC1: 230 V
Scha tspie zah x 103
Cyc es x 103
Nombre de manvres x 103
DC1: 24 V
PZE X4VP:
Steckbare Klemmen abziehen
Schraubendreher in Gehäuseaussparung
hinter der Klemme ansetzen und Klemme
heraushebeln.
Klemmen nicht an den Kabeln abziehen!
Abziehen der Klemmen am Beispiel einer
Schraubklemme
Remove plug-in terminals
Insert screwdriver into the cut-out of the
housing behind the terminal and lever the
terminal.
Do not remove the terminals by pulling the
cables!
How to remove the terminals using a screw
terminal as an example
Démonter les borniers débrochables
Placer un tournevis derrière les bornes et
sortir le bornier.
Ne pas retirer les borniers en tirant sur les
câbles !
Démontage d’un bornier à vis

- 8 -
Originalbetriebsanleitung/Original instructions/Notice originale 19 797-06-2010-01 Printed in Germany
A Pilz Ges.m.b.H., ✆01 7986263-0, Fax: [phone], E-Mail: [email protected] AUS Pilz Australia, ✆03 95446300, Fax: [phone], E-Mail:
[email protected] B L Pilz Belgium, ✆09 3217570, Fax: [phone], E-Mail: [email protected] BR Pilz do Brasil, ✆11 4337-1241, Fax: [phone],
E-Mail: [e-mail] CH Pilz lndustrieelektronik GmbH, ✆062 88979-30, Fax: [phone], E-Mail: [email protected] DK Pilz Skandinavien K/S,
✆74436332, Fax: [phone], E-Mail: [email protected] E Pilz lndustrieelektronik S.L., ✆938497433, Fax: [phone], E-Mail: [email protected] F Pilz France
Electronic, ✆03 88104000, Fax: [phone], E-Mail: [email protected] FIN Pilz Skandinavien K/S, ✆09 27093700, Fax: [phone], E-Mail:
pilz.f[email protected] GB Pilz Automation Technology, ✆01536 460766, Fax: [phone], E-Mail: [email protected].uk I Pilz ltalia Srl, ✆031 789511,
Fax: [phone], E-Mail: [email protected] IRL Pilz Ireland Industrial Automation, ✆021 4346535, Fax: [phone], E-Mail: [email protected] J Pilz Japan Co.,
Ltd., ✆045 471-2281, Fax: [phone], E-Mail: [email protected].jp MEX Pilz de Mexico, S. de R.L. de C.V., ✆55 5572 1300, Fax: [phone], E-Mail:
[email protected] NL Pilz Nederland, ✆0347 320477, Fax: [phone], E-Mail: [email protected] NZ Pilz New Zealand, ✆09- 6345-350, Fax: 09-6345-
352, E-Mail: [email protected] P Pilz Industrieelektronik S.L., ✆229407594, Fax: [phone], E-Mail: [email protected] PRC Pilz China Representative
Office, ✆021 62494658, Fax: [phone],
E-Mail: [email protected] ROK Pilz Korea, ✆031 8159541, Fax: [phone], E-Mail: [e-mail]
SE Pilz Skandinavien K/S, ✆0300 13990, Fax: [phone], E-Mail: [email protected] TR Pilz Elektronik Güvenlik Ürünleri ve Hizmetleri Tic. Ltd. ¸Sti.,
✆0224 2360180, Fax: [phone], E-Mail: [email protected] USA Pilz Automation Safety L.P., ✆734 354-0272, Fax: [phone], E-Mail:
[email protected]
www www.pilz.com
D Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland, ✆[phone], Fax: [phone],
E-Mail: [email protected]

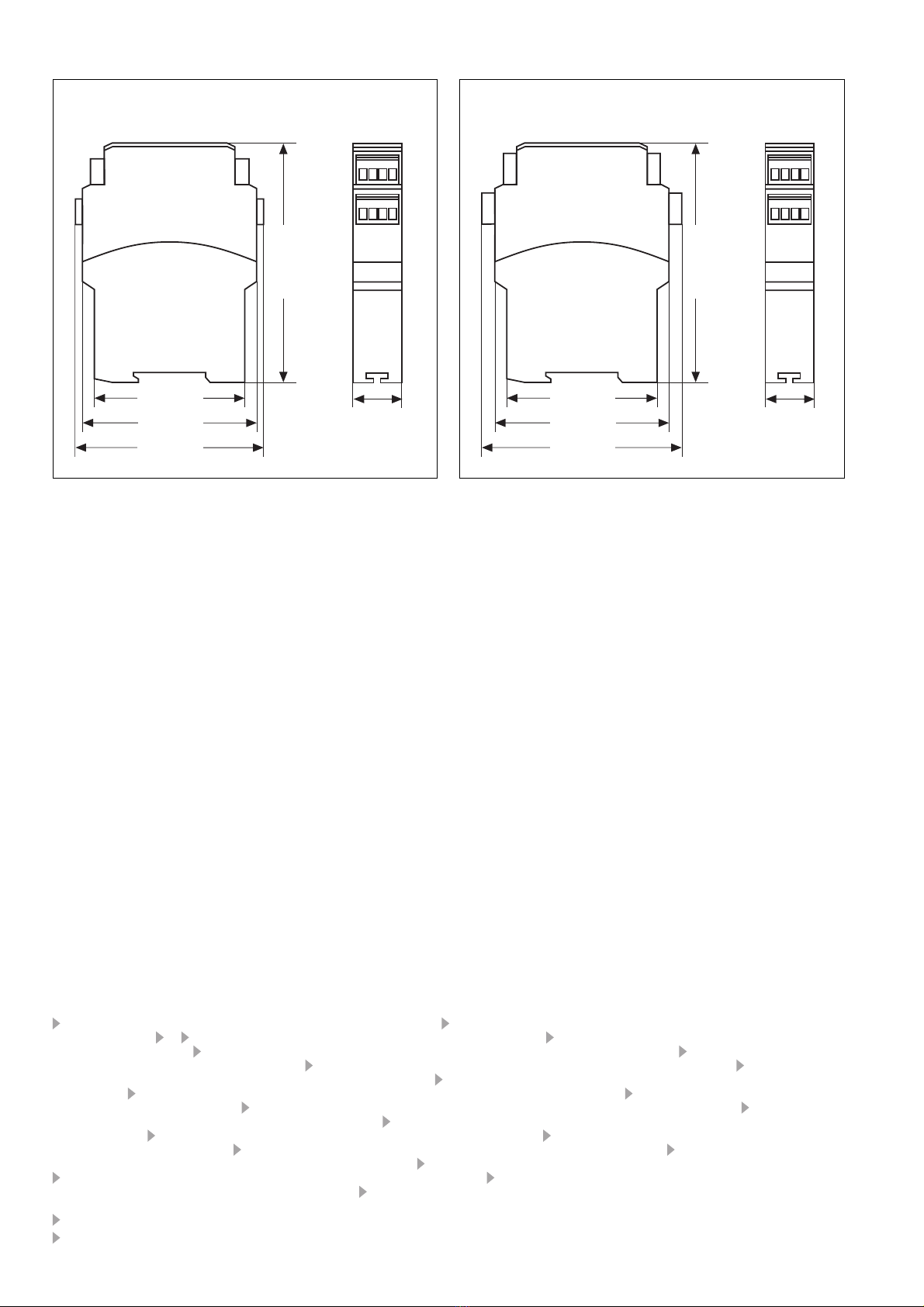

Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")
Gehäuse mit steckbaren Schraubklemmen/
Housing with plug-in screw terminals/
Boîtier avec borniers débrochables à vis
Gehäuse mit steckbaren Federkraftklemmen/
Housing with plug-in spring-loaded terminals/
Boîtier avec borniers débrochables à ressort/
75 (2.95")
94 (3.70")
121 (4.76")
22,5
(0.88")
87 (3.42")
75 (2.95")
101 (3.98")
121 (4.76")
22,5
(0.88")
87 (3.42")
EG-Konformitätserklärung:
Diese(s) Produkt(e) erfüllen die Anforderun-
gen der Richtlinie 2006/42/EG über
Maschinen des europäischen Parlaments
und des Rates.
Die vollständige EG-Konformitätserklärung
finden Sie im Internet unter www.pilz.com
Bevollmächtigter: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Deutschland
EC Declaration of Conformity:
This (these) product(s) comply with the
requirements of Directive 2006/42/EC of the
European Parliament and of the Council on
machinery.
The complete EC Declaration of Conformity
is available on the Internet at www.pilz.com
Authorised representative: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Germany
Déclaration de conformité CE :
Ce(s) produit(s) satisfait (satisfont) aux
exigences de la directive 2006/42/CE
relative aux machines du Parlement
Européen et du Conseil.
Vous trouverez la déclaration de conformité
CE complète sur notre site internet
www.pilz.com
Représentant : Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Allemagne

- 9 -
Prescripciones de seguridad
• El dispositivo tiene que ser instalado y
puesto en funcionamiento exclusivamente
por personas que estén familiarizadas, tan-
to con estas instrucciones de uso como con
las prescripciones vigentes relativas a la
seguridad en el trabajo y a la prevención de
accidentes. Hay que observar tanto las
prescripciones VDE como las prescripcio-
nes locales, especialmente en lo que se
refiere a las medidas de protección.
• Durante el transporte, el almacenaje y el
funcionamiento hay que atenerse a las con-
diciones conforme a EN 60068-2-6 (ver
datos técnicos).
• Se pierde toda garantía en caso de que se
abra la carcasa o se lleven a cabo modifica-
ciones por cuenta propia.
• Montar el dispositivo dentro de un armario
de distribución; en caso contrario es posible
que el polvo y la suciedad puedan afectar
el funcionamiento.
• Hay que cuidar de que haya un conexiona-
do de seguridad suficiente en todos los
contactos de salida con cargas
capacitivas e inductivas.
Campo de aplicación adecuado
El bloque de contactos PZE X4P sirve como
dispositivo de ampliación para el reforza-
miento y la multiplicación de contactos en
circuitos de seguridad. El bloque de contactos
PZE X4VP sirve además para la transmisión
retardada de una orden de PARADA DE
EMERGENCIA en circuitos de seguridad.
El PZE X4P/PZE X4VP está concebido para
su empleo en
• circuitos de aplicación con dispositivos de
PARADA DE EMERGENCIA,
supervisores de puertas protectoras y relés
de mando a dos manos,
• circuitos de seguridad según EN 60947-5-1,
EN 60204-1 y VDE 0113-1 .
El dispositivo debe utilizarse sólo con disposi-
tivos básicos que dispongan de un circuito
de realimentación (véase la figura 2). La
categoría a realizar según EN 954-1
depende de la categoría del dispositivo
base. No puede superar la categoría del
bloque de ampliación de contactos.
Descripción del dispositivo
El bloque de contactos se encuentra montado
dentro de una carcasa S-99. Hay disponible
un modelo del dispositivo sin retardo a la
desconexión (PZE X4P) y 4 modelos con
retardo a la desconexión fijo (PZE X4VP).
Todas las variantes funcionan a 24 V CC.
Características:
• Salidas de relé: 4 contactos de seguridad
(NA), de guiado mecánico
• LEDs como indicadores del estado de
conmutación para los relés de salida
• Conexión para circuito de realimentación
• Excitación monocanal
Norme di sicurezza
• Il dispositivo può venire installato e mes-
so in funzione solo da persone che hanno
acquisito familiarità con le presenti istru-
zioni per l’uso e le disposizioni vigenti in
materia di sicurezza di lavoro e
antinfortunistica. Osservare le disposizio-
ni della VDE (Associazione tedesca degli
Ingegneri) nonché le norme locali, soprat-
tutto per quanto riguarda le misure pre-
ventive di protezione.
• Durante il trasporto, l’immagazzinamento
e il funzionamento attenersi alle condizio-
ni prescritte dalla norma EN 60068-2-6 (v.
Dati tecnici).
• Se viene aperto l’alloggiamento oppure
se vengono apportate delle modifiche in
proprio decade qualsiasi diritto di garan-
zia.
• Montare il dispositivo in un armadio elet-
trico; altrimenti la polvere e l’umidità pos-
sono pregiudicare le funzioni.
• Occorre dotare tutti i contatti di uscita dei
carichi capacitivi e induttivi con un circuito
di sicurezza sufficiente.
Uso previsto
Il modulo contatti PZE X4P costituisce un
modulo di espansione per l’aumento del
numero della portata e dei contatti disponi-
bili nei circuiti elettrici di sicurezza.
Il modulo contatti PZE X4VP serve inoltre
per il contatto ritardato dell’ordine di arresto
di emergenza nei circuiti elettrici di sicurez-
za.
Il PZE X4P/PZE X4VP è predisposto per
l’impiego in
• applicazioni con moduli di arresto di
emergenza, controlli ripari mobili e relè
bimanuali
• circuiti elettrici di sicurezza conformi alle
norme EN 60947-5-1, EN 60204-1 e
VDE 0113-1.
Il dispositivo può essere solo usato con mo-
duli base dotati di circuito di retroazione
(vedere Fig. 2). La categoria da realizzare
secondo la norma EN 954-1dipende dalla
categoria del dispositivo base. Essa non
può essere superata dal modulo di
espansione contatti.
Descrizione
Il modulo contatti è inserito in un
alloggiamento S-99. È disponibile una ver-
sione del dispositivo senza ritardo di sgan-
cio (PZE X4P) e 4 versioni con ritardo fisso
di sgancio (PZE X4VP). Tutte le versioni
sono adatte al funzionamento con 24 V DC.
Caratteristiche:
• uscite relè: 4 contatti di sicurezza (NA),
con contatti guidati
• LED per visualizzazione dello stato per i
relè di uscita
• collegamento per circuito di retroazione
• comando a singolo canale
Veiligheidsvoorschriften
• Het apparaat mag uitsluitend worden
geïnstalleerd en in bedrijf genomen door
personen die vertrouwd zijn met deze
gebruiksaanwijzing en met de geldende
voorschriften op het gebied van arbeids-
veiligheid en ongevallenpreventie. Neem
de van toepassing zijnde Europese richt-
lijnen en de plaatselijke voorschriften in
acht, in het bijzonder m.b.t. de veilig-
heidsmaatregelen.
• Neemt u bij transport, bij opslag en in be-
drijf de richtlijnen volgens EN 60068-2-6
in acht (zie technische gegevens).
• Het openen van de behuizing of het ei-
genmachtig veranderen van de
schakeling heeft verlies van de garantie
tot gevolg.
• Monteert u het apparaat in een schakel-
kast. Stof en vochtigheid kunnen anders
de werking nadelig beïnvloeden.
• Zorg bij capacitieve of inductieve belas-
ting van de uitgangscontacten voor ade-
quate contactbeschermingsmaatregelen.
Gebruik volgens de voorschriften
Het contactblok PZE X4P dient als uitbrei-
dingsrelais voor contactversterking
en -vermeerdering in veiligheidscircuits.
Het contactblok PZE X4VP dient daarnaast
voor het tijdvertraagd doorschakelen van een
noodstopcommando in veiligheidscircuits.
De PZE X4P/PZE X4VP is bestemd voor
gebruik in
• schakelingen met noodstoprelais, hek-
bewakingsrelais en tweehanden-
bedieningsrelais.
• veiligheidscircuits volgens EN 60947-5-1,
EN 60204-1 en VDE 0113-1 .
Het apparaat mag alleen worden gebruikt
met basisrelais die een terugkoppelcircuit
hebben (zie fig. 2). De te realiseren
categorie volgens EN 954-1 is afhankelijk
van de categorie van het basisrelais. De
categorie kan door het contactuitbreidings-
relais niet overschreden worden.
Apparaatbeschrijving
Het contactblok is in een S-99-behuizing on-
dergebracht. Er zijn een apparaatuitvoering
zonder afvalvertraging (PZE X4P) en 4
apparaatuitvoeringen met steeds een vaste
afvalvertraging (PZE X4VP) verkrijgbaar. Alle
varianten zijn voor bedrijf met 24 V DC.
Kenmerken:
• Relaisuitgangen: 4 veiligheidscontacten
(M), mechanisch gedwongen
• LED’s als weergave van de schakel-
toestand voor de uitgangsrelais
• Aansluiting voor terugkoppelcircuit
• Eenkanalige aansturing
19 797-06
PZE X4P/PZE X4VP
4E Instrucciones de uso
4I Istruzioni per l`uso
4NL Gebruiksaanwijzing

- 10 -
La instalación de seguridad permanece activa
también cuando se presentan los casos si-
guientes:
• Caída de tensión
• Fallo de uno de los componentes
• Defecto de bobina
• Rotura de línea
• Contacto a tierra
Descripción del funcionamiento
El bloque de contactos PZE X4P/PZE X4VP
es un dispositivo adicional que sirve para la
ampliación de un circuito de seguridad sin/con
retardo a la desconexión. El bloque de con-
tactos es controlado por un dispositivo básico
(p.ej. un dispositivo de PARADA DE EMER-
GENCIA).
En cuanto que el circuito de entrada delante
de A1 está cerrado y se dispone de tensión
de alimentación, los dos relés de salida se
ponen en posición de trabajo. Los contactos
de seguridad 13-14, 23-24, 33-34 y 43-44
(PZE X4P) o bien 17-18, 27-28, 37-38 y 47-48
(PZE X4VP) se cierran. Los LEDs "CH. 1" y
"CH. 2" se iluminan.
Si se abre el circuito de entrada, los relés K1 y
K2 caen inmediatamente (PZE X4P) o una
vez transcurrido el tiempo de retardo (PZE
X4VP). Los contactos de seguridad con guia-
do mecánico (ver arriba) se abren.
Funciones de seguridad
El bloque de contactos amplia un circuito de
seguridad ya existente. Dado que los relés de
salida son supervisados por el circuito de
realimentación del dispositivo básico, las
funciones de seguridad del circuito existente
se transmiten al bloque de contactos. En caso
de contacto a tierra, la corriente de defecto
dispara el fusible electrónico interno y los
relés de salida se desactivan. La seguridad
de contacto a tierra depende del dispositivo
básico empleado.
Modo de funcionamiento
• Excitación monocanal: un circuito de entra-
da actúa sobre ambos relés de salida.
Montaje
El dispositivo tiene que ser montado en un ar-
mario de distribución con un grado de protec-
ción de IP54 como mínimo. El dispositivo dis-
pone en su parte trasera de un elemento de
encaje para fijarlo a una guía normalizada. Al
montarlo en una guía portadora vertical (35
mm) hay que asegurar el dispositivo por
medio de un elemento de soporte, tal como
un soporte o un ángulo final.
La funzione di sicurezza rimane attiva an-
che nei casi seguenti:
• interruzione di tensione
• guasto di un componente
• difetto della bobina
• interruzione di conduttore
• guasto a terra
Descrizione del funzionamento
Il modulo contatti PZE X4P/PZE X4VP è un
dispositivo supplementare e serve all’espan-
sione di un circuito elettrico di sicurezza
senza/con ritardo di sgancio. Il modulo con-
tatti viene controllato da un modulo base
(p. es. relè per arresto di emergenza).
Appena il circuito di ingresso su A1 viene
chiuso ed è presente la tensione di alimen-
tazione, entrambi i relè di uscita passano in
posizione di lavoro. I contatti di sicurezza
13-14, 23-24, 33-34 e 43-44 (PZE X4P) o
17-18, 27-28, 37-38 e 47-48 (PZE X4VP) si
chiudono. I LED "CH. 1" e "CH. 2" si accen-
dono.
Se il circuito di entrata viene aperto, i relè
K1 e K2 si diseccitano immediatamente
(PZE X4P) o al termine del tempo di ritardo
(PZE X4VP). I contatti di sicurezza con con-
tatti guidati (vedere sopra) si aprono.
Funzioni di sicurezza
Il blocchetto di contatto espande un determina-
to circuito di sicurezza. Poiché i relè di uscita
sono controllati tramite il circuito di retroazione
del modulo base, essi trasmettono le funzioni di
sicurezza del circuito elettrico esistente sul mo-
dulo contatti. In caso di guasto a terra la corren-
te di dispersione attiva il fusibile elettronico in-
terno e i relè di uscita si diseccitano. La sicu-
rezza del guasto a terra nel circuito di
retroazione dipende dal modulo base utilizzato.
Modo operativo
• Comando a singolo canale: un circuito di
ingresso agisce su entrambi i relè di uscita
Montaggio
Il dispositivo deve venire montato in un ar-
madio elettrico con un grado di protezione di
almeno IP54. Per il fissaggio su di una barra
DIN il dispositivo è dotato di un elemento a
scatto sul retro. Al montaggio fissare il
dispositivo su una guida verticale (35 mm) a
mezzo di supporti quali p. es. staffe di
fissaggio o angoli terminali.
De veiligheidsschakeling blijft ook in de vol-
gende gevallen werken:
• uitvallen van de spanning
• uitvallen van een component
• defect in een spoel
• kabelbreuk
• aardsluiting
Functiebeschrijving
Het contactblok PZE X4P/PZE X4VP is een
hulprelais dat dient voor het uitbreiden van
een veiligheidscircuit zonder/met afval-
vertraging. Het contactblok wordt aange-
stuurd door een basisrelais (v. een nood-
stoprelais).
Zodra het ingangscircuit voor A1 is gesloten
en de voedingsspanning ingeschakeld is,
worden de beide uitgangsrelais bekrachtigd.
De veiligheidscontacten 13-14, 23-24, 33-34
en 43-44 (PZE X4P) dan wel 17-18, 27-28,
37-38 en 47-48 (PZE X4VP) sluiten. De
LED’s "CH. 1" en "CH. 2" lichten op.
Als het ingangscircuit wordt geopend, vallen
de relais K1 en K2 direct (PZE X4P) dan wel
na verloop van de vertragingstijd (PZE
X4VP) af. De mechanisch gedwongen
veiligheidscontacten (zie boven) gaan open.
Veiligheidsfuncties
Het contactblok is een uitbreiding op een
bestaand veiligheidscircuit. Omdat het
uitgangsrelais door het terugkoppelcircuit
van het basisrelais wordt bewaakt, worden
de veiligheidsfuncties van het bestaande
circuit op het contactblok overgedragen.
Bij aardsluiting activeert de foutstroom
de interne elektronische beveiliging en
vallen de uitgangsrelais af. De aardsluitings-
veiligheid in het terugkoppelcircuit is afhan-
kelijk van het gebruikte basisrelais.
Bedrijfsmodus
• Eenkanalige aansturing: eén ingangs-
circuit werkt op beide uitgangsrelais
Montage
Het relais moet ingebouwd worden in een
schakelkast die minimaal voldoet aan IP54.
Bevestiging op een DIN-rail is mogelijk via
de daarvoor bestemde relaisvoet op de ach-
terzijde van het apparaat. Bij montage op
een verticale draagrail (35 mm) moet het
apparaat worden vastgezet met een
eindsteun zoals bijv. eindhouder of
eindhoek.
A2 13 23 33
14
K2 K1
43
24 34 44
Y1Y2
A1
K2
K1
U
B
Fig. 1: Esquema de conexiones/Schema di collegamento/Intern schema
PZE X4P PZE X4VP
A1 17 27 37
18
K2 K1
47
28 38 48
Y1Y2
A2
K2
K1
UB
C1
C2

- 11 -
Puesta en marcha
Al poner en marcha el dispositivo hay que te-
ner en cuenta:
•Conectar un fusible antes de los contac-
tos de salida (ver datos técnicos) con
objeto de evitar la fusión de los
contactos.
• Cálculo de la longitud de línea máxima
Imáx en circuito de entrada, de rearme y de
realimentación:
Rlmáx = resistencia total de línea máxima
(ver datos técnicos)
Rl/km = resistencia de línea/km
•No conectar corrientes pequeñas con
contactos, a través de los cuales se han
conducido anteriormente grandes
corrientes.
• Utilizar para las líneas material de alambre
de cobre con una resistencia a la temperatu-
ra de 60/75 °C.
• Respete sin falta las indicaciones del capítu-
lo "Datos técnicos".
Conexión y configuración
• Aplicar tensión de alimentación en el contac-
to de seguridad del dispositivo básico y en
A2 (-).
• Circuito de entrada
Conectar a A1 el contacto de seguridad del
dispositivo básico.
• Circuito de realimentación
Conectar los bornes Y1 y Y2 con el circuito
de realimentación del dispositivo básico.
Desarrollo
El dispositivo está conectado cuando
• el contacto de seguridad delante de A1 está
cerrado,
• se dispone de tensión de alimentación.
Los LEDs "CH. 1" y "CH. 2" se iluminan; los
contactos de seguridad 13-14, 23-24, 33-34,
43-44 (PZE X4P) o bien 17-18, 27-28, 37-38,
47-48 (PZE X4VP) están cerrados.
Si se abre el circuito de entrada, entonces se
abren los contactos de seguridad (ver arriba),
bien inmediatamente (PZE X4P), bien transcu-
rrido el tiempo de retardo (PZE X4VP).
Activar de nuevo
Cerrar el circuito de entrada
Messa in funzione
Alla messa in funzione occorre considerare
quanto segue:
•Per evitare la saldatura dei contatti,
collegare un fusibile (v. Dati tecnici ) a
monte dei contatti di uscita.
• Calcolo della massima lunghezza di
conduzione Imax sui circuiti d’ingresso, di
start e di retroazione:
Rlmax = mass. resistenza del cavo tota-
le (vedi Dati tecnici)
Rl/km = resistenza del cavo/km
•Non commutare piccole potenze con
contatti attraverso i quali sono state
commutate in precedenza alte
potenze.
• Per i cavi utilizzare materiale in filo di
rame con una resistenza termica intorno
ai 60/75 °C
• Attenersi assolutamente alle indicazioni
riportate al capitolo "Dati tecnici".
Connessione e regolazione
• Collegare tensione di alimentazione del
contatto di sicurezza del modulo base e
A2 (-).
• Circuito di ingresso
Collegare il contatto di sicurezza del mo-
dulo base ad A1.
• Circuito di retroazione
Collegare i morsetti Y1 e Y2 al circuito di
retroazione modulo base.
Procedura
Il dispositivo è attivato quando:
• il contatto di sicurezza su A1 è chiuso
• la tensione di alimentazione è presente.
I LED "CH. 1" e "CH. 2" si accendono; i
contatti di sicurezza 13-14, 23-24, 33-34,
43-44 (PZE X4P) o 17-18, 27-28, 37-38,
47-48 (PZE X4VP) sono chiusi.
Se il circuito di ingresso viene aperto, i
contatti di sicurezza si aprono immediata-
mente (vedere sopra) (PZE X4P) o con
ritardo (PZE X4VP).
Riattivazione
Chiudere circuito di ingresso
Ingebruikneming
Neem bij ingebruikneming het volgende in
acht:
•Uitgangscontacten afzekeren (zie
technische gegevens) om het
verkleven van de contacten te
voorkomen.
• Berekening van de max. kabellengte Imax
op het ingangs-, start- en
terugkoppelcircuit:
R
lmax
R
l
/ km
I
max
=
Rlmax = max. weerstand totale kabel
(zie technische gegevens)
Rl/km = kabelweerstand/km
•Geen geringe stroomsterkten via con-
tacten schakelen die tevoren grote
stroomsterkten verwerkt hebben.
• Kabelmateriaal van koperdraad met een
temperatuurbestendigheid van 60/75 °C
gebruiken.
• Aanwijzingen in het hoofdstuk "Techni-
sche gegevens" beslist opvolgen.
Aansluiting en instelling
• Voedingsspanning op het veiligheids-
contact van het basisrelais en A2 (-) aan-
sluiten.
• Ingangscircuit
Veiligheidscontact van het basisrelais op
A1 aansluiten
• Terugkoppelcircuit
Klemmen Y1 en Y2 met het terugkoppel-
circuit van het basisrelais verbinden.
Procedure
Het apparaat is ingeschakeld als
• het veiligheidscontact voor A1 is gesloten
• de voedingsspanning aanwezig is.
De LED’s "CH. 1" en "CH. 2" lichten op; de
veiligheidscontacten 13-14, 23-24, 33-34 en
43-44 (PZE X4P) dan wel 17-18, 27-28,
37-38 en 47-48 (PZE X4VP) zijn gesloten.
Als het ingangscircuit wordt geopend,
gaan de veiligheidscontacten (zie boven)
direct (PZE X4P) dan wel tijdvertraagd
(PZE X4VP) open.
Opnieuw activeren
Ingangscircuit sluiten
R
lmax
R
l
/ km
I
max
=
R
lmax
R
l
/ km
I
max
=

- 12 -
Errores - Fallos
Cerrando o interrumpiendo los circuito de
entrada puede comprobarse si el dispositivo
conecta o desconecta correctamente.
Por motivos de seguridad, el dispositivo no se
puede arrancar cuando se presentan los fallos
siguientes:
• Funcionamiento defectuoso de los contactos:
Como el bloque de contactos está conecta-
do a un dispositivo base, en caso de
contactos fusionados, no se puede activar
nuevamente después de haberse abierto el
circuito de entrada.
• Interrupción de línea, cortocircuito o
contacto a tierra (p. ej. en el circuito de
entrada)
Errori - Guasti
Chiudendo o interrompendo i circuito di
ingresso, è possibile verificare se il disposi-
tivo si accende e spegne correttamente.
Per ragioni di sicurezza il dispositivo non
può essere attivato in presenza dei seguenti
problemi:
• mancato funzionamento dei contatti:
poichè il modulo contatti viene cablato
con un modulo base, in caso di saldatura
dei contatti, dopo l’apertura del circuito di
ingresso non è più possibile effettuare
nessuna nuova attivazione.
• rottura di cavi, cortocircuito o guasto a
terra (p. es. nel circuito di ingresso)
Fouten - Storingen
Door het sluiten of onderbreken van de
ingangscircuit kan gecontroleerd worden, of
het relais correct in- of uitschakelt.
Het apparaat kan om veiligheidsredenen bij
de volgende fouten niet gestart worden:
• Contactfout:
Omdat het contactblok op een basisrelais
aangesloten is, is er bij verkleefde
contacten na het openen van het
ingangscircuit geen nieuwe activering
mogelijk.
• Kabelbreuk, kort- of aardsluiting (b.v. in
het ingangscircuit)
Fig. 2: Esquema de conexión/
Schema di collegamento/
Aansluitschema
UB
0 V
A1 13 23
PZE X4P
14 Y2 Y113
Dispositivo base
Mod lo base
Basisrelais
33
Y1 Y2 43 44
A2 14 24 34
UB
0 V
A1 17 27
PZE X4VP
14 Y2 Y113
Dispositivo base
Mod lo base
Basisrelais
37
Y1 Y2 47 48
A2 18 28 38
Aplicación
Tener en cuenta que las funciones de seguri-
dad del circuito existente sólo se mantienen
en caso de que el bloque de contactos se
haya conectado como se muestra en la figura
2. Sólo es posible utilizar dispositivos básicos
con circuito de realimentación.
Conectar el aparato sólo como se
representa en la figura siguiente.
Utilizzo
Le funzioni di sicurezza dei circuiti elettrici
esistenti vengono mantenute solo quando il
modulo contatti viene collegato come illu-
strato alla fig. 2. Possono essere utilizzate
solo moduli base con circuito di retroazione.
Collegare il dispositivo solo come indica-
to nella figura!
Toepassing
Let u erop, dat de veiligheidsfuncties van
het bestaande circuit alleen behouden blij-
ven, wanneer het contactblok wordt aange-
sloten volgens figuur 2. Er kunnen alleen
basisrelais met terugkoppelcircuit gebruikt
worden.
Het apparaat alleen zoals in de volgende
afbeelding aansluiten!

- 13 -
Datos técnicos
Datos eléctricos
Tensión de alimentación UB
Tolerancia de tensión
Consumo de energía con UB
Ondulación residual
Tensión y corriente en
circuito de entrada
Número de contactos de salida
contactos de seguridad (NA)
PZE X4P:
PZE X4VP:
PZE X4P:
Categoría de uso según
EN 60947-4-1
EN 60947-5-1
(DC13: 6 ciclos/Min)
PZE X4VP:
Categoría de uso según
EN 60947-4-1
EN 60947-5-1
(DC13: 6 ciclos/Min)
Material de los contactos
Protección externa de los contactos
según EN 60947-5-1 (IK= 1 kA)
fusible de acción rápida
fusible de acción lenta
fusible automático
característica
Resistencia máxima del total de la
línea Rlmáx Circuitos de entrada
monocanal DC
Datos característicos de técnica
de seguridad
PL según EN ISO 13849-1
Categoría según EN 954-1
SIL CL según EN IEC 62061
PFH según EN IEC 62061
SIL según IEC 61511
PFD según IEC 61511
tMen años
Tiempos
Retardo a la conexión
PZE X4P:
PZE X4VP:
Retardo a la desconexión
PZE X4P:
PZE X4VP:
Tolerancia PZE X4VP
Inmunidad a cortes de tensión
Medio ambiente
CEM
Vibraciones según
EN 60068-2-6
frecuencia
amplitud
Condiciones ambientales
Distancias de fuga y dispersión
superficial según EN 60947-1
Grado de suciedad
Categoría de sobretensión
Tensión de aislamiento de
dimensionado
DC. 24 V
-15 ... +10 %
2,5 W
DC: 20 %
24 V DC: 95 mA
4
4
AC1: 240 V/0,01 ... 6 A/
1500 VA
DC1: 24 V/0,01 ... 6 A/
150 W
AC15: 230 V/5 A;
DC13: 24 V/5 A
AC1: 240 V/0,01 ... 6 A/
1500 VA
DC1: 24 V/0,01 ... 6 A/
150 W
AC15: 230 V/3 A;
DC13: 24 V/4 A
AgCuNi + 0,2 µm Au
6 A
4 A
24 V AC/DC: 4 A
B/C
30 Ohm
PL e (Cat. 4)
Cat. 4
SIL CL 3
2,31E-09
SIL 3
2,03E-06
20
typ. 30 ms, max. 50 ms
typ. 55 ms, max. 200 ms
typ.: 30 ms, max.: 50 ms
typ. 0,50 s
typ. 1,00 s
typ. 2,00 s
typ. 3,00 s
-50 %/+50 %
20 ms
EN 60947-5-1,
EN 61000-6-2
10 ... 55 Hz
0,35 mm
EN 60068-2-78
2
III
250 V
Dati tecnici
Dati elettrici
Tensione di alimentazione UB
Tolleranza di tensione
Potenza assorbita con UB
Ondulazione residua
Tensione e corrente su
circuito d’ingresso
Numero dei contatti di uscita
Contatti di sicurezza (NA)
PZE X4P:
PZE X4VP:
PZE X4P:
Categoria d’uso secondo
EN 60947-4-1
EN 60947-5-1 (DC13: 6 cicli di
commutazione/min)
PZE X4VP:
Categoria d’uso secondo
EN 60947-4-1
EN 60947-5-1 (DC13: 6 cicli di
commutazione/min)
Materiale di contatto
Fusibile dei contatti, esterno, secondo
norma EN 60947-5-1 (IK= 1 kA)
Fusibile rapido
Fusibile ritardato
Interruttore automatico
Caratteristiche
Resistenza totale del conduttore
max. Rlmax circuiti d’ingresso
a singolo canale DC
Dati tecnici di sicurezza
PL secondo EN ISO 13849-1
Categoria secondo EN 954-1
SIL CL secondo EN IEC 62061
PFH secondo EN IEC 62061
SIL secondo IEC 61511
PFD secondo IEC 61511
tMin anni
Tempi
Ritardo d’inserzione
PZE X4P:
PZE X4VP:
Ritardo di sgancio
PZE X4P:
PZE X4VP:
Tolleranza PZE X4VP
Ininfluenza mancanza tensione
Dati ambientali
CEM
Oscillazioni secondo la norma
EN 60068-2-6
Frequenza
Ampiezza
Sollecitazione climatica
Caratteristiche dielettriche secondo
la norma EN 60947-1
Grado di contaminazione
Categoria di sovratensione
Tensione nominale di isolamento
Technische gegevens
Elektrische gegevens
Voedingsspanning UB
Spanningstolerantie
Opgenomen vermogen bij UB
Rimpelspanning
Spanning en stroom op
Ingangscircuit
Aantal uitgangscontacten
Veiligheidscontacten (M)
PZE X4P:
PZE X4VP:
PZE X4P:
Gebruikscategorie volgens
EN 60947-4-1
EN 60947-5-1(DC13: 6
schakelingen/min.)
PZE X4VP:
Gebruikscategorie volgens
EN 60947-4-1
EN 60947-5-1(DC13: 6
schakelingen/min.)
Contactmateriaal
Contactafzekering extern volgens
EN 60947-5-1 (IK= 1 kA)
Smeltzekering snel
Smeltzekering traag
Zekeringautomaat
Karakteristiek
Max. weerstand totale kabel Rlmax
ingangscircuits
Eenkanalig DC
Veiligheidstechnische
kengegevens
PL volgens EN ISO 13849-1
Categorie volgens EN 954-1
SIL CL volgens EN IEC 62061
PFH volgens EN IEC 62061
SIL volgens IEC 61511
PFD volgens IEC 61511
tMin jaren
Tijden
Inschakelvertraging
PZE X4P:
PZE X4VP:
Afvalvertraging
PZE X4P:
PZE X4VP:
Tolerantie PZE X4VP
Maximale spanningsonderbreking
Omgevingscondities
EMC
Trillingsbestendigheid
volgens EN 60068-2-6
Frequentie
Amplitude
Klimaatcondities
Lucht- en kruipwegen volgens
EN 60947-1
Vervuilingsgraad
Oversturingscategorie
Nominale isolatiespanning

- 14 -
Extraer las bornas enchufables
Colocar un destornillador en el hueco de la
carcasa tras la borna y hacer palanca:
¡ No tirar de las bornas por el cable !
Ejemplo de extracción en una borna de
tornillo
Rimozione dei morsetti estraibili
Inserire il cacciavite nell’incavo dietro il
connettore e fare leva:
Non estrarre il connettore tirandolo per i cavi!
Esempio di come estrarre un connettore
usando un cacciavite
Steekbare klemmen uitnemen
Plaats de schroevendraaier in de uitsparing
achter de klemmen en druk de klemmen naar
buiten. De klemmen verwijderen door aan de
kabels te trekken!
Als voorbeeld ziet u het verwijderen van
schroefklemmen.
Resistencia tensión transitoria de
dimensionado
Temperatura ambiente
Temperatura de almacenaje
Tipo de protección
Recinto de montaje (p. ej. armario
de distribución)
carcasa
zona de bornes
Datos mecánicos
Material de la carcasa
carcasa
frente
Sección del conductor externo
(bornes de tornillo)
1 conductor flexible
2 conductores de misma sección,
flexible con terminal, sin
revestimiento de plástico
flexible sin terminal o con terminal
TWIN
Sección del conductor exterior
(bornes de muelle)
flexible sin terminal
Carcasa con bornes de muelle
longitud de pelar
bornes por conexión
Par de apriete para los bornes de tornillo
Dimensiones (bornes de tornillo)
Al x An x Pr
Dimensiones (bornes de muelle)
Al x An x Pr
Posición de montaje
Peso
PZE X4P:
PZE X4VP:
Tensione di tenuta agli urti
Temperatura ambiente
Temperatura di magazzinaggio
Grado di protezione
Spazio di montaggio (p. es. quadro
elettrico ad armadio)
Custodia
Zona morsetti
Dati meccanici
Materiale impiegato per la custodia
Custodia
Parte frontale
Sezione del cavo esterno
(morsetti a vite)
1 conduttore, flessibile
2 conduttori con lo stesso diametro,
flessibile con capocorda, senza
manicotto di plastica
flessibile senza capocorda o con
capocorda TWIN
Sezione del conduttore
esterno (morsetti con molla a gabbia)
flessibile senza capocorda
Custodia con morsetti con molla a
gabbia
Lunghezza di spelatura
Prese morsetti per connessione
Coppia di serraggio per i morsetti a vite
Misure (morsetti a vite)
altezza x larghezza x profondità
Misure (morsetti con molla a gabbia)
altezza x larghezza x profondità
Posizione di montaggio
Peso
PZE X4P:
PZE X4VP:
Nominale
stootspanningbestendigheid
Omgevingstemperatuur
Opslagtemperatuur
Beschermingsgraad
Inbouwruimte (b.v. schakelkast)
Behuizing
Aansluitklemmen
Mechanische gegevens
Behuizingsmateriaal
Behuizing
Front
Doorsnede van de aansluitkabels
(schroefklemmen)
1 draad, flexibel
2 draaden mad dezelfde doorsnede,
flexibel met adereindhuls, zonder
kunststofhuls
Flexibel zonder adereindhuls of met
TWIN-adereindhuls
Doorsnede van de aansluitkabels
(veerkrachtklemmen)
flexibel zonder adereindhuls
Behuizing met veerkrachtklemmen
Afstriplengte
Klemmen per aansluiting
Aanhaalmoment voor schroefklemmen
Afmetingen (schroefklemmen)
h x b x d
Afmetingen (veerkrachtklemmen)
h x b x d
Inbouwpositie
Gewicht
PZE X4P:
PZE X4VP:
4 kV
-10 ... + 55 °C
-40 ... +85 °C
IP54
IP40
IP20
PPO UL 94 V0
ABS UL 94 V0
0,25 ... 2,5 mm2, 24 - 12 AWG
0,25 ... 1 mm2, 24 - 16 AWG
0,2 ... 1,5 mm2, 24 - 16 AWG
0,2 ... 1,5 mm2, 24 - 16 AWG
8 mm
2
0,6 Nm
94 x 22,5 x 121 mm
101 x 22,5 x 121 mm
cualquiera/a scelta/willekeurig
170 g
200 g
Corriente máxima permanente en carga simultanea de varios contactos/Corrente permanente max. con carico
simultaneo di più contatti/Max. duurstroom bij gelijktijdige belasting van meerdere contacten (DC1)
Número de contactos/Numero dei contatti/Aantal contacten 1 2 3 4
Ith (A) por contacto en tensión de alimentación DC/
per contatto con corrente DC/per contact bij een DC voedingsspanning
PZE X4P 6 6 5 4
PZE X4VP 6 5 4,5 4
Son válidas las versiones actuales de las
normas 2009-12.
Per le norme citate, sono applicate le
versioni in vigore a 2009-12.
Van toepassing zijn de in 2009-12 actuele
versies van de normen.

- 15 -
Vida útil de los relés de salida/Durata dei relè di uscita/Levensduur van de uitgangsrelais
PZE X4P
Corriente nominal de servi io (A)
Corrente di eser izio nominale (A)
Nominale bedrijfsstroom (A)
Número de i los x 103
Numero dei i li di ommutazione x 103
Aantal s hakelingen x 103
10000
1000
100
10
0.5 1 2 3 4 5 6 7 8 9 10
DC-13: 24V
DC-1: 24V
AC-1: 230V
AC-15: 230V
PZE X4VP
10
1
10 100 1000 10000
0.1
DC13: 24 V
AC15: 230 V
AC1: 230 V
Número de i los x 103
Numero dei i li di ommutazione x 103
Aantal s hakelingen x 103
Corriente nominal de servi io (A)
Corrente di eser izio nominale (A)
Nominale bedrijfsstroom (A)
DC1: 24 V

- 16 -
Manual de Instrucciones original/Istruzioni originali/Originele bedrijfshandleiding 19 797-06-2010-01 Printed in Germany
A Pilz Ges.m.b.H., ✆01 7986263-0, Fax: [phone], E-Mail: [email protected] AUS Pilz Australia, ✆03 95446300, Fax: [phone], E-Mail:
[email protected] B L Pilz Belgium, ✆09 3217570, Fax: [phone], E-Mail: [email protected] BR Pilz do Brasil, ✆11 4337-1241, Fax: [phone],
E-Mail: [e-mail] CH Pilz lndustrieelektronik GmbH, ✆062 88979-30, Fax: [phone], E-Mail: [email protected] DK Pilz Skandinavien K/S,
✆74436332, Fax: [phone], E-Mail: [email protected] E Pilz lndustrieelektronik S.L., ✆938497433, Fax: [phone], E-Mail: [email protected] F Pilz France
Electronic, ✆03 88104000, Fax: [phone], E-Mail: [email protected] FIN Pilz Skandinavien K/S, ✆09 27093700, Fax: [phone], E-Mail:
pilz.f[email protected] GB Pilz Automation Technology, ✆01536 460766, Fax: [phone], E-Mail: [email protected] I Pilz ltalia Srl, ✆031 789511,
Fax: [phone], E-Mail: [email protected] IRL Pilz Ireland Industrial Automation, ✆021 4346535, Fax: [phone], E-Mail: [email protected] J Pilz Japan Co.,
Ltd., ✆045 471-2281, Fax: [phone], E-Mail: [email protected].jp MEX Pilz de Mexico, S. de R.L. de C.V., ✆55 5572 1300, Fax: [phone], E-Mail:
[email protected] NL Pilz Nederland, ✆0347 320477, Fax: [phone], E-Mail: [email protected] NZ Pilz New Zealand, ✆09- 6345-350, Fax: 09-6345-
352, E-Mail: [email protected] P Pilz Industrieelektronik S.L., ✆229407594, Fax: [phone], E-Mail: [email protected] PRC Pilz China Representative
Office, ✆021 62494658, Fax: [phone],
E-Mail: [email protected] ROK Pilz Korea, ✆031 8159541, Fax: [phone], E-Mail: [e-mail]
SE Pilz Skandinavien K/S, ✆0300 13990, Fax: [phone], E-Mail: [email protected] TR Pilz Elektronik Güvenlik Ürünleri ve Hizmetleri Tic. Ltd. ¸Sti.,
✆0224 2360180, Fax: [phone], E-Mail: [email protected] USA Pilz Automation Safety L.P., ✆734 354-0272, Fax: [phone], E-Mail:
[email protected]
www www.pilz.com
D Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland, ✆[phone], Fax: [phone],
E-Mail: [email protected]
Dimensiones en mm (")/Dimensioni in mm (")/Afmetingen in mm (")
75 (2.95")
94 (3.70")
121 (4.76")
22,5
(0.88")
87 (3.42")
75 (2.95")
101 (3.98")
121 (4.76")
22,5
(0.88")
87 (3.42")
Carcasa con bornes de tornillo enchufables/
Custodia con morsetti estraibili a vite/
Behuizing met steekbare schroefklemmen/
Carcasa con bornes enchufables de muelle/
Custodia con morsetti estraibili a molla/
Behuizing met steekbare veerkrachtklemmen/
Declaración CE de conformidad:
Estos productos cumplen los requisitos de
la Directiva de Máquinas 2006/42/CE del
Parlamento Europeo y del Consejo.
La declaración CE de conformidad completa
pueden encontrarla en la página web de
Internet www.pilz.com
Apoderado: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Deutschland
Dichiarazione di conformità CE:
Questo(i) prodotto(i) soddisfa i requisiti della
Direttiva 2006/42/CE del Parlamento e del
Consiglio Europeo sulle macchine.
Il testo integrale della Dichiarazione di
conformità CE è disponibile in Internet
all’indirizzo www.pilz.com
Mandatario: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Germania
EG-conformiteitsverklaring:
Deze produkten voldoen aan de eisen van
de Europese Machinerichtlijn 2006/42/EG.
De volledige EG-conformiteitsverklaring
vindt u op wwww.pilz.com
Gevolmachtige: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Duitsland
