Pit Boss PB5BGD User manual

  
IMPORTANT, READ CAREFULLY, RETAIN FOR FUTURE
REFERENCE. MANUAL MUST BE READ BEFORE OPERATING!
     
IMPORTANT, PRENEZ CONNAISSANCE DE CE DOCUMENT ET
CONSERVEZ-LE POUR RÉFÉRENCE ULTÉRIEURE. VOUS DEVEZ
LIRE CE GUIDE AVANT D’UTILISER LE BARBECUE!
   
IMPORTANTE, LEER DETENIDAMENTE, CONSERVAR PARA
REFERENCIA FUTURA. LEA EL MANUAL ANTES DEL USO!
 
 '
  
300522
MODEL / MODÈLE / MODELO: PB5BGD
PART / PIÈCE / PARTE: 10762, 10819
WARNING: Plese red the entre mnul before
nstllton nd use of ths s pplnce Flure
to follow these nstructons could result n propert
dme, bodl nur or even deth Contct locl
buldn or fre offcls bout restrctons nd
nstllton nspecton requrements n our re
AVERTISSEMENT : veullez lre l'ntérlté du mnuel
vnt nstllton et utlston de cet pprel
électrque  combuston de rnulés de bos Le
non-respect de ces nstructons peut entrîner des
dommes mtérels, des dommes corporels
ou même l mort Contctez les utortés locles
compétentes concernnt les restrctons et les
exences d'nspecton en vueur dns votre réon
ADVERTENCIA: le todo el mnul ntes de nstlr
 usr est undd que funcon con electrcdd
 combustón de rnulos S no se suen ests
nstruccones, pueden producrse dños mterles,
lesones corporles o ncluso l muerte Pónse en
contcto con los encrdos del edfco o de los
bomberos locles pr consultr ls restrccones 
los requstos de nspeccón de ls nstlcones de
su zon
       
      
  ’    
       
  
           
      

ENGLISH
2
COPYRIGHT NOTICE
Copyright 2021. All right reserved. No part of this manual
may be copied, transmitted, transcribed, stored in a retrieval
system, in any form or by any means without expressed
written permission of,
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, ,  85013
[e-mail] | [e-mail]
www.pitboss-grills.com
Customer Service
Monday through Sunday, 4am - 8pm PST (EN/FR/ES)
Toll-Free: 1-877-303-3134, Fax: [phone]
  
Parts & Specs...................................................................... 2
Assembly Preparation...................................................... 3
Assembly Instructions
Preparing The Cart....................................................................... 3
Expanding The Cart .....................................................................4
Securing The Cart.........................................................................4
Mounting The Side Handles ......................................................5
Mounting The Control Knobs.................................................... 5
Placing The Grease Cup...............................................................5
Expanding The Side Shelves......................................................6
Set-Up For Gas Cylinder..............................................................6
  
MODEL ASSEMBLED (WxDxH) WEIGHT COOKING AREA RANGE BTU

5 1,960 mm x 615 mm x 895 mm
/ 77.1 in x 24.2 in x 35.2 in
54.5 kg
/ 120.1 lb
4,859 cm
/ 753.1 sq. in.
104-260°C
/ 220-500°F 62,000

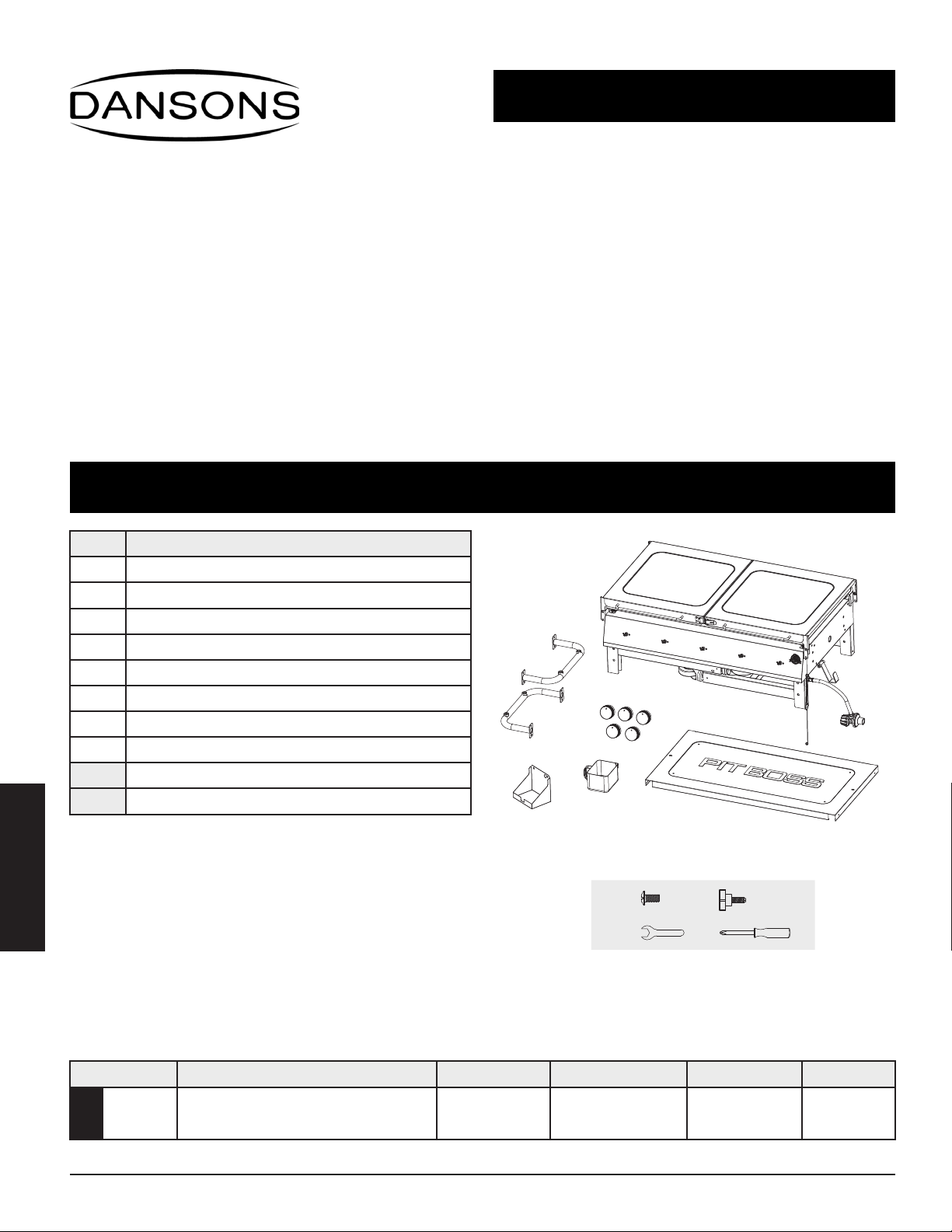

Part# Description
1 Fire Box (x1)
2 Side Handle (x2)
3 Grease Cup Support (x1)
4 Grease Cup (x1)
5 Control Knob (x5)
6 Bottom Shelf (x1)
A Screw (x10)
B Bolt (x6)
Wrench (x1)
Screwdriver (x1)
NOTE: Due to ongoing product development, parts are subject to change without notice. Contact
Customer Service if parts are missing when assembling the unit.
1
2
4
3
 
5
6

ENGLISH
3
 
IMPORTANT: It is advised to read each step entirely before starting assembly on instructions. Do not tighten screws
completely until all screws for that step have been installed, or unless otherwise mentioned.
1.   
Parts Required:
1 x Firebox (#1)
Installation:
• Place a piece of cardboard on the floor and use the foam pieces to
prevent scratching the unit and parts during assembly.
• Unlock the front latch. Open the side shelves. Note illustration 1A.
• Lift the Bottom Shelf off from overtop of the Hot Plate. Set Bottom
Shelf aside for future installation. Note illustration 1B.
 
Parts are located throughout the shipping carton, including underneath the griddle. Inspect the unit, parts, and hardware blister
pack after removing from the protective shipping carton. Discard all packaging materials from inside and outside of the griddle
before assembly, then review and inspect all parts by referencing the parts list. If any part is missing or damaged, do not attempt
to assemble. Shipping damage is not covered under warranty. Contact your dealer or Pit Boss® Grills Customer Service for parts:
Monday through Sunday, 4am - 8pm PST (EN/FR/ES).
[e-mail] | Toll-Free: 1-877-303-3134 | Toll-Free Fax: [phone]
IMPORTANT: To ease installation, using two people is helpful (but not necessary) when assembling this unit.
Tools required for assembly: screwdriver and wrench. Tools included.
1
1
1
6
• Carefully, lift the Hot Plate off of the Fire Box. This is easier using two
people, but not necessary. Note illustration 1C.

ENGLISH
4
• Close the side shelves. Lock the front latch. Note illustration 3C.
3.   
Parts Required:
6 x Bolt (#B)
1 x Bottom Shelf (#6)
Installation:
• Secure the cart legs into expanded position using four bolts, one for
each leg. Secure the Bottom Shelf to the Cart using two bolts. Note
illustration 3A.
2.   
Installation:
• Lay the Fire Box on its side with the control knob pins on the top.
• Unlock the cart of the griddle by pulling back on the locking system
pins near the wheel. Expand the legs completely.
• Once the Bottom Shelf is secure, carefully raise the unit into an upright
position with the wheels on the bottom. Replace the Hot Plate onto
the top of the Fire Box. Note illustration 3B.
2
3
3
3
6

ENGLISH
5
6.    
Parts Required:
1 x Grease Cup Support (#3)
1 x Grease Cup (#4)
2 x Screw (#A)
Installation:
• First, mount the Grease Cup Support to the left side panel of the
Firebox using two screws. Note illustration 6A.
• Place the Grease Cup onto the Grease Cup Support, as shown in
illustration 6B.
4.    
Parts Required:
2 x Side Handle (#2)
8 x Screw (#A)
Installation:
• Mount one Side Handle to the left side of the Firebox using four
screws.
• Repeat same installation of other Side Handle on the right side of the
Firebox.
5.    
Parts Required:
5 x Control Knob (#5)
Installation:
• Mount each Control Knob to the front panel of the unit.
4

2



6
6
5
55555
3
3
4

ENGLISH
6
8.    
Installation:
• Drop the upper gas cylinder hook into the correct position for usage.
Note steps as shown in illustration 8A.
• Unfold the lower gas cylinder bracket into the correct position for
usage. Note steps as shown in illustration 8B.
• The unit is now completely assembled.
7.    
Installation:
• Unlock the front latch. Unfold the side shelves to expose the hot plate
for usage.
8
8
7
