Pit Boss PB260PSP2 User manual

MODEL / MODÈLE : PB260PSP2
PART / PIÈCE : 10559, 10570
    
IMPORTANT, READ CAREFULLY, RETAIN FOR FUTURE
REFERENCE. MANUAL MUST BE READ BEFORE OPERATING!
     
IMPORTANT, PRENEZ CONNAISSANCE DE CE DOCUMENT ET
CONSERVEZ-LE POUR RÉFÉRENCE ULTÉRIEURE. VOUS DEVEZ
LIRE CE GUIDE AVANT D’UTILISER LE BARBECUE!
For outdoor nd household use onl Not for commercl use
Réservéà l'use extéreur et résdentel unquement Non destnéà un use commercl
WARNING Plese red the entre mnul
before nstllton nd use of ths electrc,
pellet fuel-burnn pplnce Flure to
follow these nstructons could result
n propert dme, bodl nur or
even deth Contct locl buldn or fre
offcls bout restrctons nd nstllton
nspecton requrements n our re
AVERTISSEMENT  Veullez lre l’ntérlté
du mnuel vnt l’nstllton et
l’utlston de cet pprel électronque 
rnules Le non-respect de ces nstructons
peut entrîner des dommes ux
bens, des blessures ou même l mort
Communquez vec les utortés locles
en mtère d’ncende et de btment
concernnt les restrctons et les exences
d’nstllton dns votre réon
 
  
300522

ENGLISH
3
  
COPYRIGHT NOTICE
Copyright 2020. All right reserved. No part of this manual may be
copied, transmitted, transcribed, stored in a retrieval system, in any
form or by any means without expressed written permission of,
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, ,  85013
[e-mail] | [e-mail]
www.pitboss-grills.com
Customer Service
Monday through Sunday, 4am - 8pm PST (EN/FR/ES)
Toll-Free: 1-877-303-3134, Fax: [phone]
Parts & Specs......................................................................4
Assembly Preparation......................................................6
Assembly Instructions
Mounting The Wheels To The Cart Assembly........................5
Installing The Side Shelf Handle...............................................6
Mounting The Cart To The Grill Body ......................................6
Expanding The Cart For Use....................................................... 7
Installing The Lid Handle............................................................ 7
Installing The Flame Broiler Components...............................8
Installing The Cooking Components........................................8
Placing The Grease Cup...............................................................9
Connecting To A Power Source..................................................9

ENGLISH
4
  
MODEL UNIT ASSEMBLED (WxHxD) UNIT WEIGHT COOKING AREA TEMP. RANGE DIGITAL FEATURES
 2602 974 x 954 x 640 mm
/ 25.2 x 37.5 x 25.2 in
35.8 kg
/ 78.9 lb
Main - 1,658 cm / 257 sq. in.
Upper Rack - 838 cm / 130 sq. in.
TOTAL - 2,496 cm / 387 sq. in.
82-260°C
/ 180-500°F
Ten temperature
presets, start-up and
cool-down cycles,
electric igniter

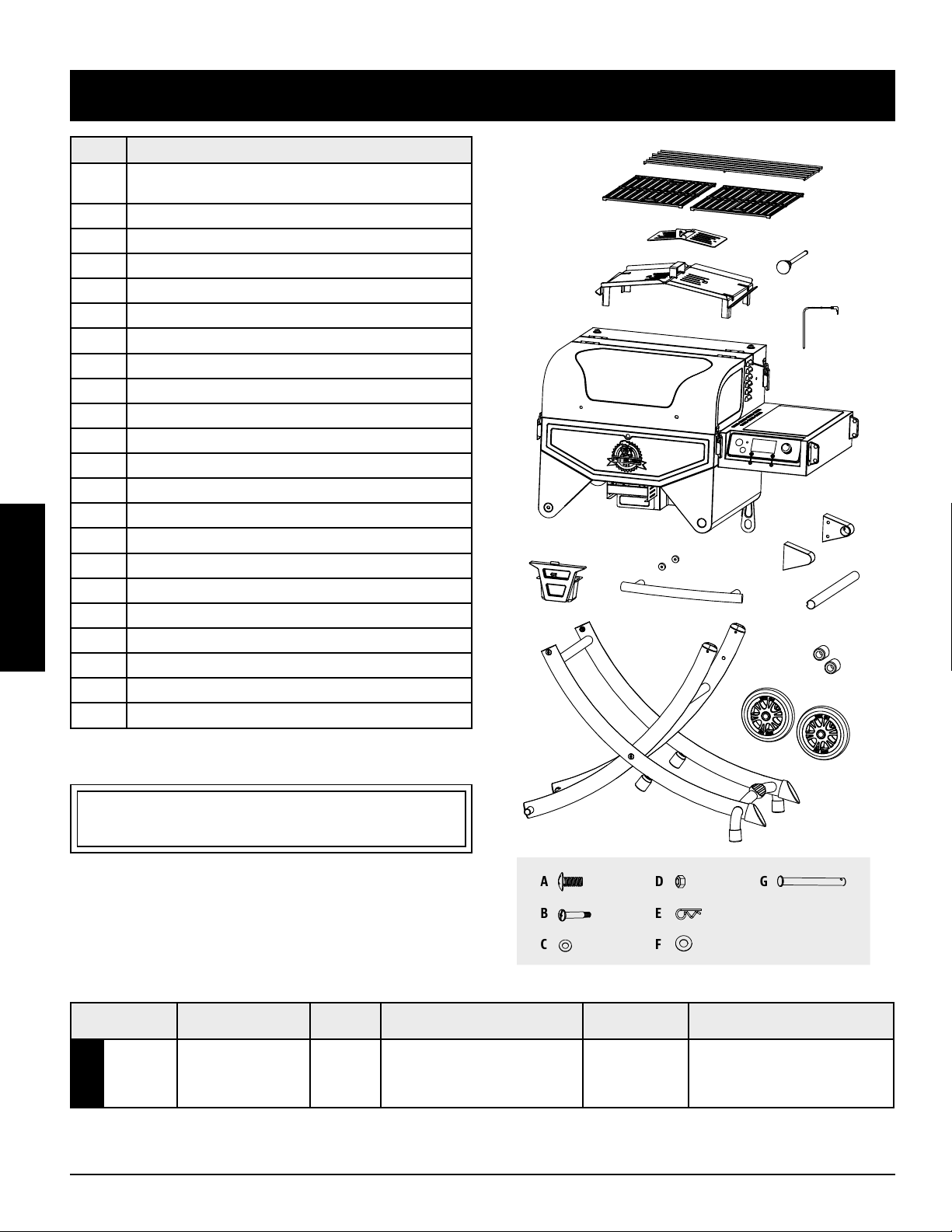

Part# Description
1 Porcelain-Coated Steel Upper Cooking Rack (x1)
2 Porcelain-Coated Cast-Iron Cooking Grid (x2)
3 Flame Broiler Slider (x1)
4 Flame Broiler Main Plate (x1)
5 Flame Broiler Adjusting Bar (x1)
6 Grill Body / Hopper Assembly (x1)
7 Grease Cup (x1)
8 Lid Handle Bezel (x2)
9 Lid Handle (x1)
10 Side Shelf Handle Mounts (x2)
11 Side Shelf Handle (x1)
12 Cart Assembly (x1)
13 Wheel Bushing (x2)
14 Wheel (x2)
15 Meat Probe (x1)
A Screw (x4)
B Screw (x2)
C Washer (x2)
D Locking Nut (x2)
E Wheel Cotter Pin (x2)
F Wheel Washer (x2)
G Wheel Axle Pin (x2)
NOTE: Due to ongoing product development, parts are subject to change without notice. Contact
Customer Service if parts are missing when assembling the unit.
   
110120, 60, 250, 3  
1
2
5
4
12 13
14
78
11
3
9
10
15
6








ENGLISH
5
 

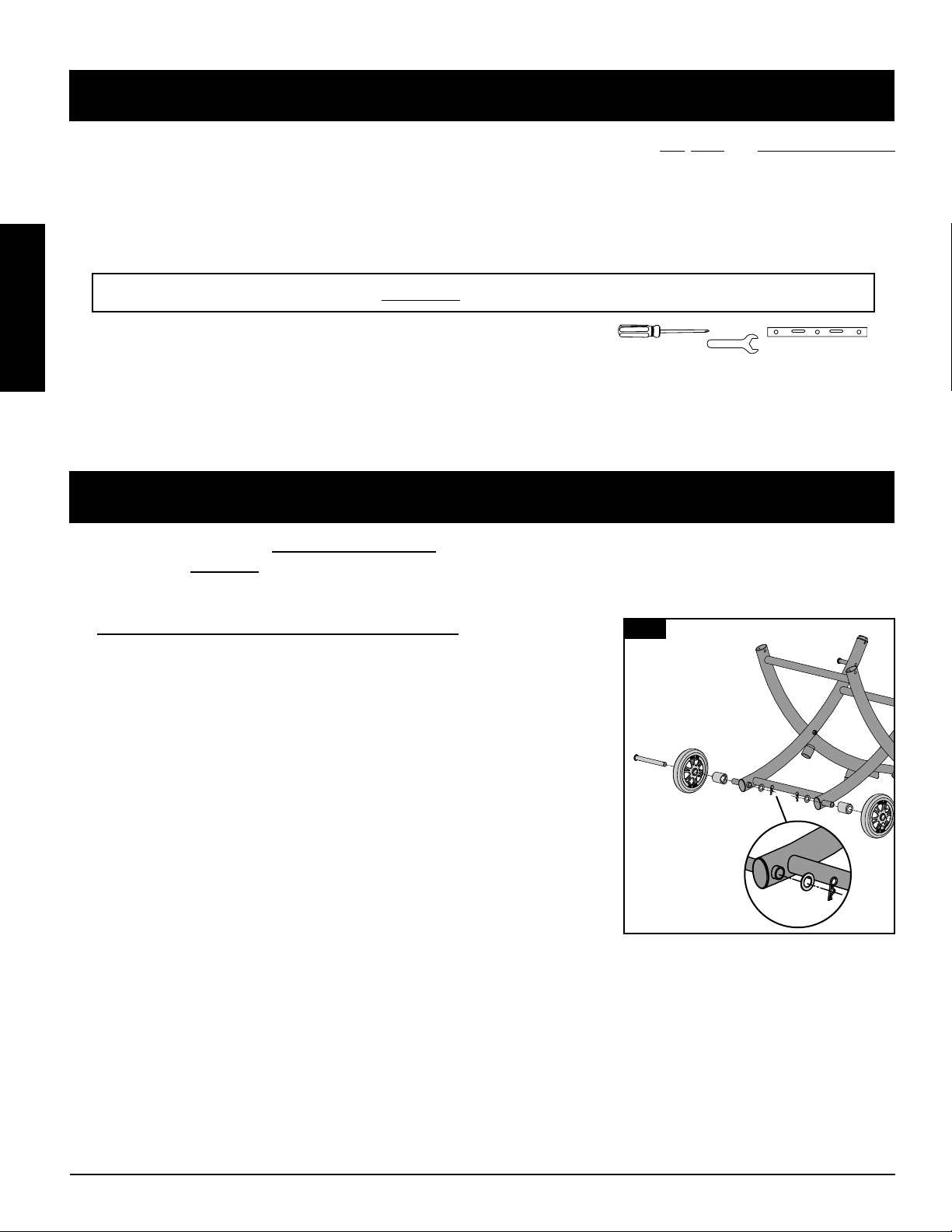

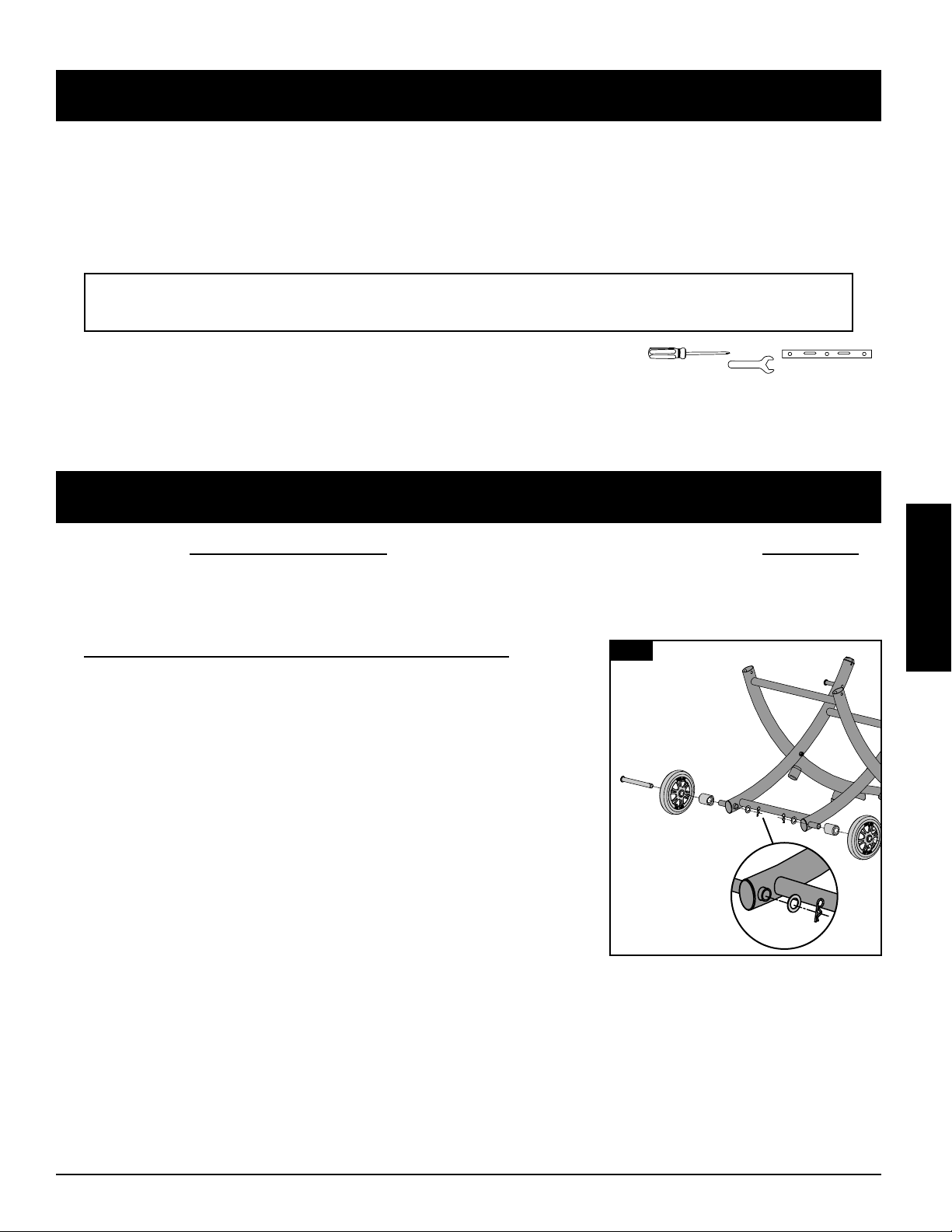

IMPORTANT: It is advised to read each step entirely before starting assembly on instructions. Do not tighten screws
completely until all screws for that step have been installed. Hardware combination involving a locking washer and
washer should be installed with the locking washer closest to the head of the screw.
1.       
Parts Required:
1 x Cart Assembly (#12)
2 x Wheel (#14)
2 x Wheel Bushing (#13)
2 x Wheel Cotter Pin (#E)
2 x Wheel Washer (#F)
2 x Wheel Axle Pin (#G)
Installation:
• Place a piece of cardboard on the floor to prevent scratching the unit
and parts during assembly.
• Attach the Wheel to the Cart Assembly by inserting the Wheel Axle Pin
through the Wheel, Wheel Bushing, the leg hole on the Cart Assembly,
then secure using the Wheel Washer and Wheel Cotter Pin. Repeat
installation for other Wheel on the Cart Assembly.
 
Parts are located throughout the shipping carton, including underneath the grill. Inspect the grill, parts, and hardware blister pack
after removing from the protective shipping carton. Discard all packaging materials from inside and outside of the grill before
assembly, then review and inspect all parts by referencing the parts list. If any part is missing or damaged, do not attempt to
assemble. Shipping damage is not covered under warranty. Contact your dealer or Pit Boss®Customer Service for parts: Monday
through Sunday, 4am - 8pm PST (EN/FR/ES).
[e-mail] | Toll-Free: 1-877-303-3134 | Toll-Free Fax: [phone]
IMPORTANT: To ease installation, using two people is helpful (but not necessary) when assembling this unit.
Tools required for assembly: screwdriver, wrench and level.
Tools not included.
1

14 13 
12

ENGLISH
6

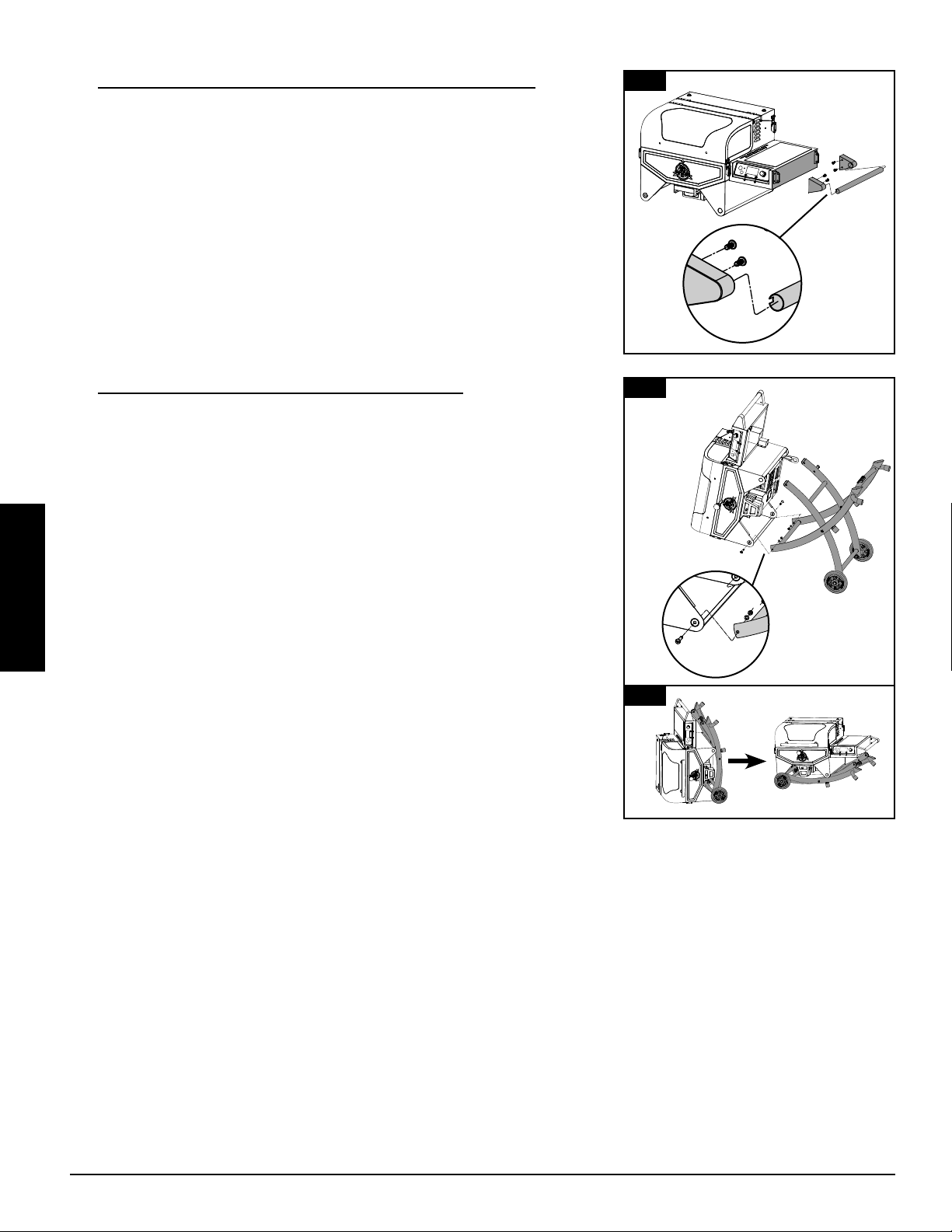

2.     
Parts Required:
1 x Grill Body / Hopper Assembly (#6)
2 x Side Shelf Handle Mounts (#10)
1 x Side Shelf Handle (#11)
4 x Screw (#A)
Installation:
• Note the alignment groove on each side of the Side Shelf Handle. Insert
the Side Shelf Handle into the embossed hole of the inside of each Side
Shelf Handle Mount.
• Next, secure the Side Shelf Handle Mounts to the Side Shelf using four
screws, two in each piece.
3.       
Parts Required:
1 x Grill Body / Hopper Assembly (#6)
1 x Cart Assembly (#12)
2 x Screw (#B)
2 x Washer (#C)
2 x Nut (#D)
Installation:
• Lay the Grill Body on the cardboard on its side with the Side Shelf Handle
pointed upward. Place the Cart Assembly next to the Grill Body, on its
side, with the Wheels on the bottom.
• Attached the cart leg to the Grill Body brace by inserting the Screw
(from the outside) and secure using the Washer and Locking Nut. Note
3A. Repeat installation for the other cart leg.
• Once the Cart has been securely mounted to the Grill Body, carefully turn
the grill into an upright position. Note 3B.
26
10
10 11

3
3
612




ENGLISH
7

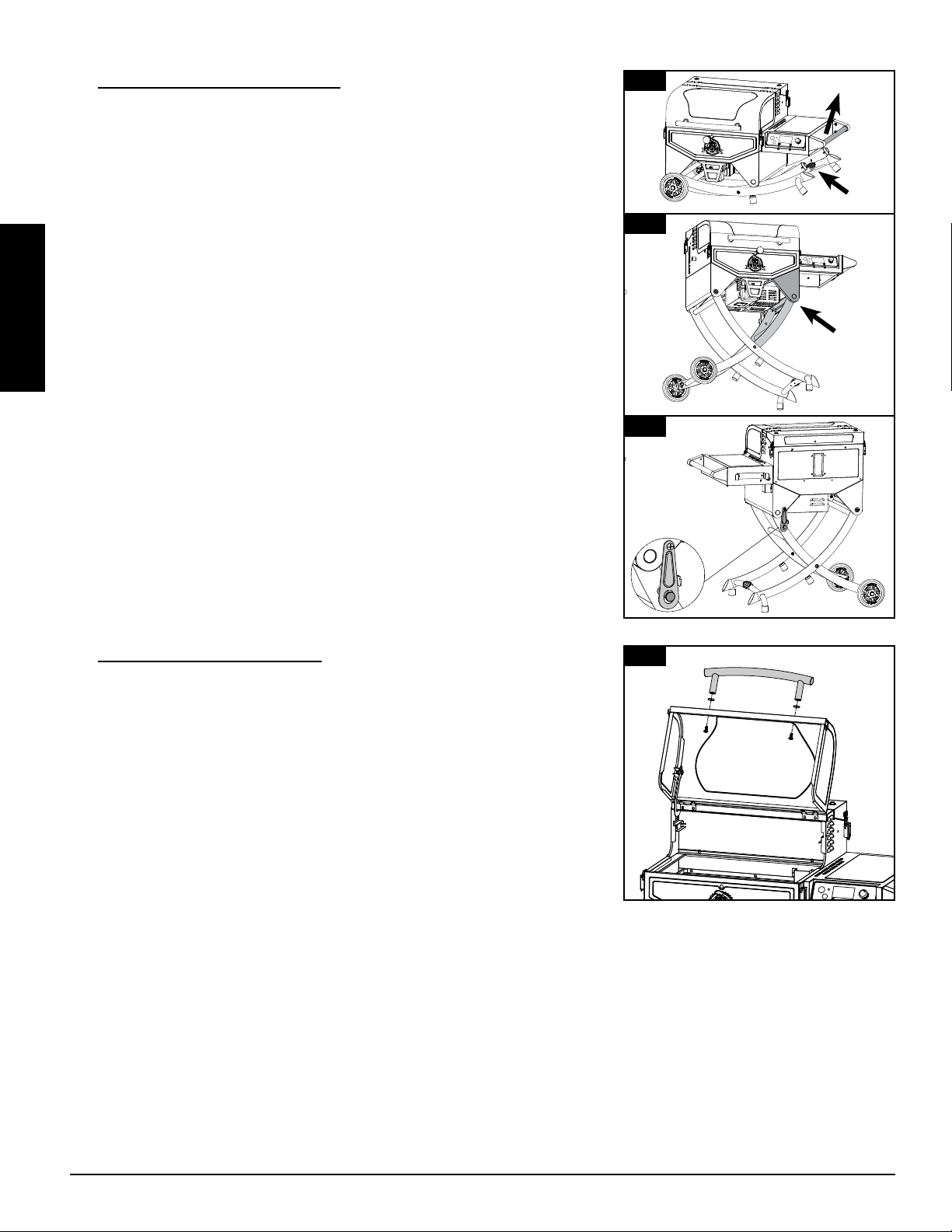

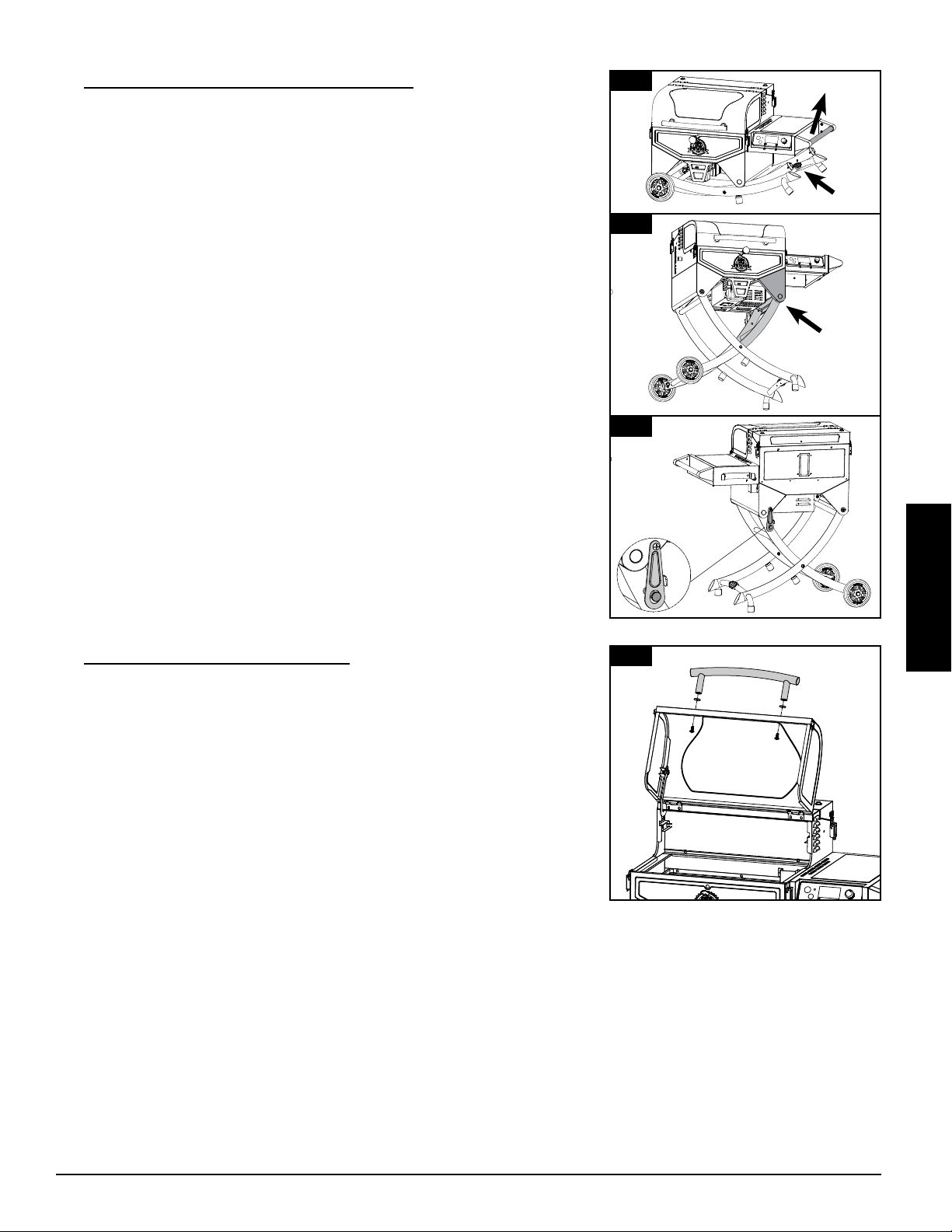

4.     
Installation:
• Anchor the Grill and Cart by placing your foot on the cart foot pedal.
Next, carefully lift the Side Shelf Handle to expand the grill into a patio
position. Note 4A.
• Once the Cart is fully expanded, position the cart legs under the right
support of the Grill Body brace. Note 4B.
• To lock the Cart for use, swing the locking plate onto the locking pin of
the cart leg. Note 4C.
IMPORTANT: Re-tighten the screws on the legs of the Cart to ensure
they are completely secure after expanding the grill for the first time.
5.    
Parts Required:
2 x Lid Handle Bezel (#8)
1 x Lid Handle (#9)
Installation:
• Remove the pre-installed screws from the Lid Handle. From inside
the barrel lid, insert one screw to protrude to the outside. Add a
Lid Handle Bezel on the screw, then hand-tighten the screw (from
the inside) into the Lid Handle. Repeat the same installation for the
other end of Lid Handle.
9
8
8
5
4
4
4

ENGLISH
8

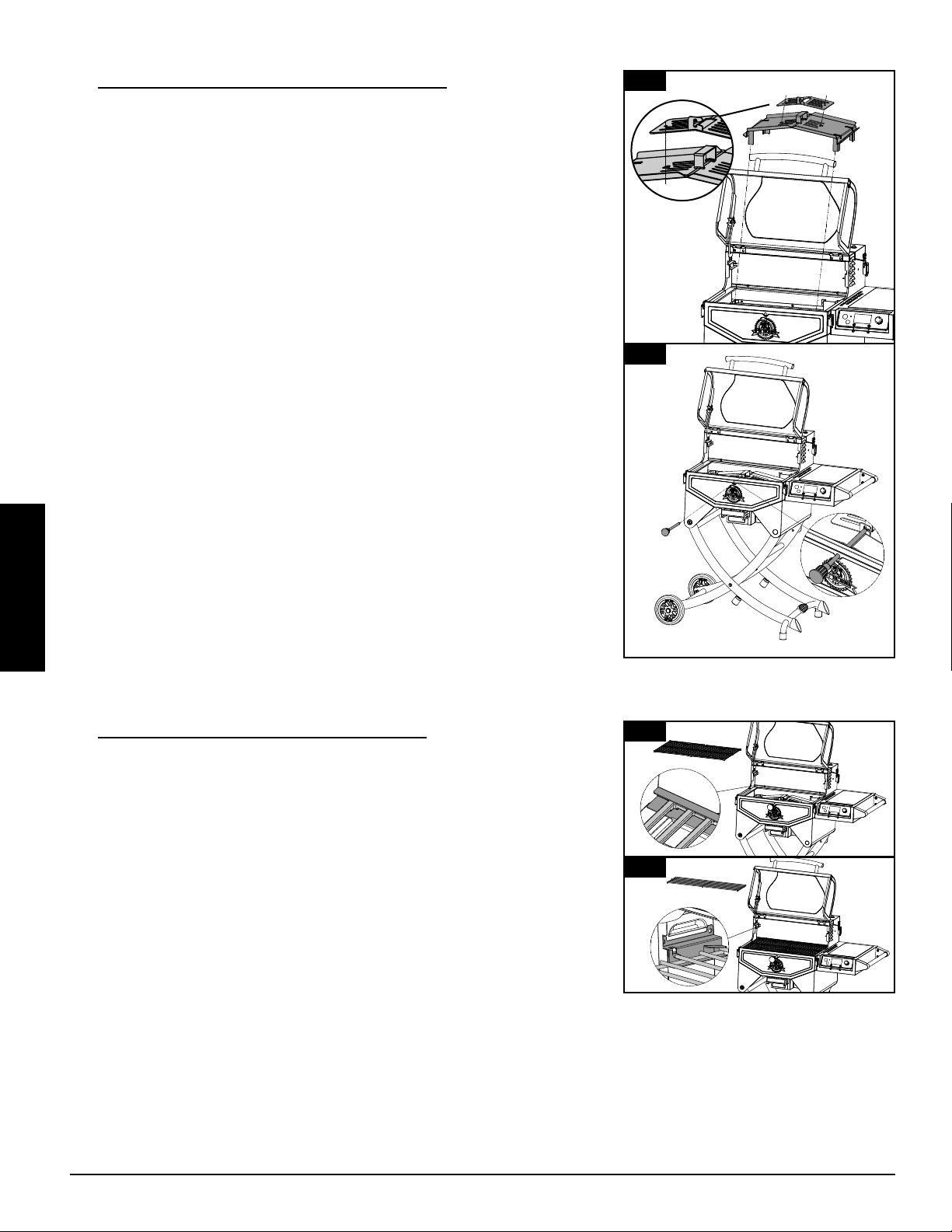

6.     
Parts Required:
1 x Flame Broiler Main Plate (#4)
1 x Flame Broiler Slider (#3)
1 x Flame Broiler Adjusting Bar (#5)
Installation:
NOTE: Both flame broiler parts are lightly coated with oil to avoid
rusting when shipped.
• Insert the Flame Broiler Main Plate into the Grill Body. Rest the four
feet of the Flame Broiler Main Plate on the four debossed markings
of the base of the Grill Body. Place the flame broiler slider on top of
the Flame Broiler Main Plate, covering the slotted openings. Ensure
the raised tab is towards the front of the Grill Body and that the two
anchor pins of the Flame Broiler Slider are placed into the holes of the
Flame Broiler Main Plate. Note 6.
IMPORTANT: The Flame Broiler Main Plate should sit level in the Grill
Body; however, the grease grooves on the left and right sides should
be angled downwards towards the grease cup (at the front).
• Insert the Flame Broiler Adjusting Bar through the hole on the front of
the Grill Body. Slide the inside end of the the Flame Broiler Adjusting
Bar into the raised tab on the Flame Broiler Slider. This will give you
adjustable access of the Flame Broiler Slider while the grill is being
used. Note 6B.
WARNING: When the Flame Broiler Slider is open and direct flame
is used during cooking, do not leave the grill unattended for any
period of time.
7.    
Parts Required:
2 x Cooking Grids (#2)
1 x Upper Cooking Rack (#1)
Installation:
• Place the Cooking Grids, side-by-side, on the grid ledges inside the
Grill Body. Ensure the back end of the Cooking Grids are placed below
the lipped-edge, as this keeps the cooking grids in position. Note 7A.
• Place the Upper Cooking Rack on the upper ledge inside the Grill
Body. The cooking rack will lock into place. Note 7B.
NOTE: To maintain the searing and grilling performance of your
cooking grids, regular care and maintenance is required.
7
7 1
2
6
6
3
4
5

ENGLISH
9

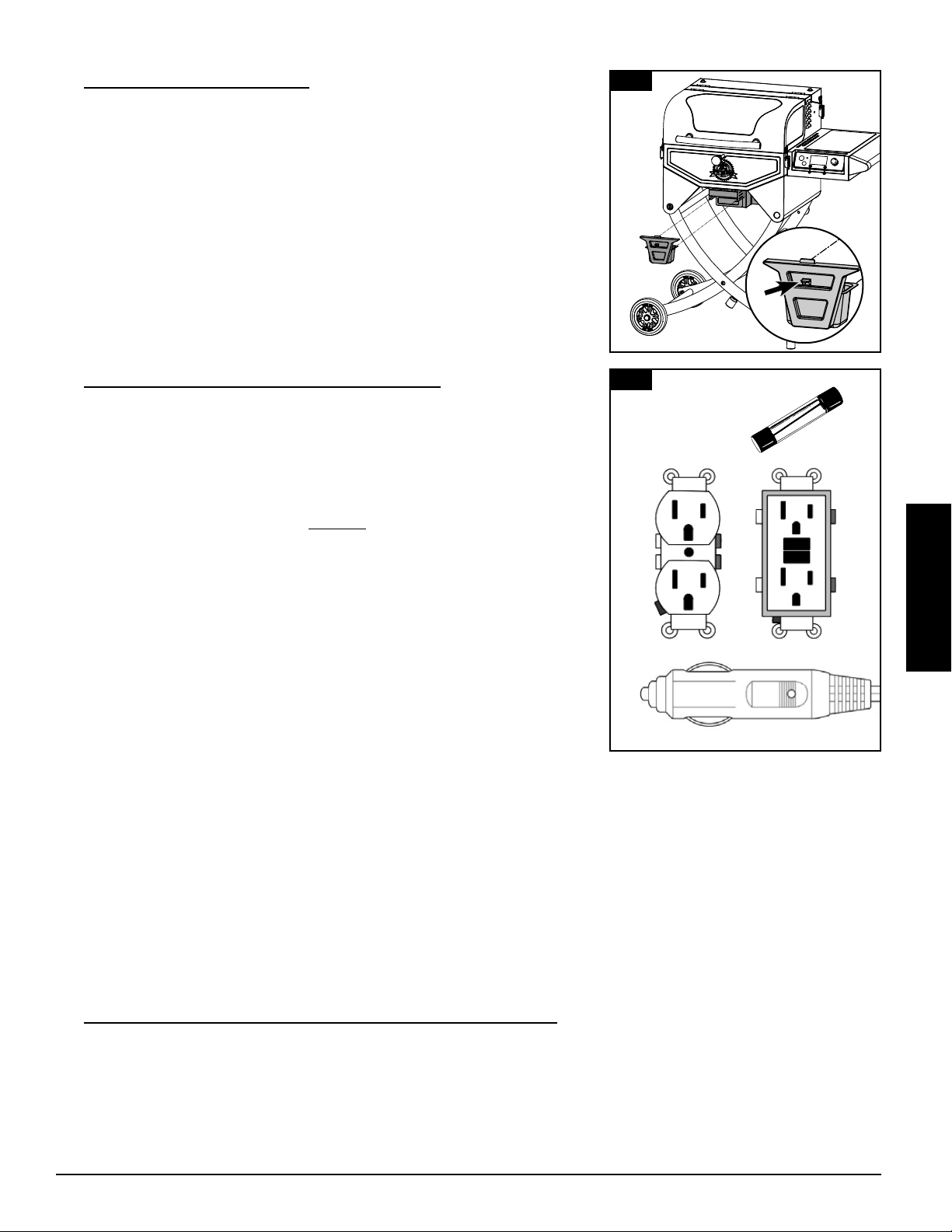

9.     
NOTE: Before plugging your Pit Boss®into any electrical outlet, ensure
the temperature dial is in the OFF position.
•  
This appliance requires 110-120 volt, 60hz, 250w, 5 amp service. It must
be a 3-prong grounded plug. Ensure grounded end is not broken off
before use. The control uses a 5 amp, 110-120 volt, fast-blow fuse to
protect the board from the igniter.
•  
This appliance will work on most GFCI outlets, with a recommended
size of 15 amp service. If your GFCI outlet is highly sensitive to power
surges, it will likely trip during the start-up phase of operation. During
the start-up phase, the igniter draws 200-700 watts of electricity, which
can be too much power for a GFCI outlet to handle. Each time it trips, it
increases in sensitivity. If the GFCI keeps tripping, replace the outlet or
change to a non-GFCI outlet.
•   
Disconnect the igniter from the main wiring harness. Use the manual
start-up procedure. A Pit Boss®unit can operate using a 12 volt, 100 watt
inverter plugged into your automobile outlet. To use the automatic
igniter, it is recommended to use a minimum of a 1000 watt inverter.
IMPORTANT: Disconnect unit from power source when not in use.
Refer to Owner's Manual for Operating Instructions.
8.    
Parts Required:
1 x Grease Cup (#7)
Installation:
• Press down and while holding the release button, slide the Grease
Cup into the grease cup brackets on the underside of the Grill Body.
Release the button to lock the Grease Cup into position. The unit is
now completely assembled.
9
 ,
5 
8
7

FRANÇAIS
10
  
Pièces et spécifications .................................................. 11
Préparation de l'assemblage.........................................12
Instructions d’assemblage
Montage des roues sur l'assemblage du chariot ................12
Installation des poignées de la tablette latérale ................13
Montage du chariot sur le corps du gril ...............................13
Extension du chariot pour l'utiliser ....................................... 14
Fixer la poignée du couvercle.................................................. 14
Installer les composants du chaudière ..................................15
Installer les composants de cuisson ......................................15
Placer la godet à graisse .......................................................... 16
Connexion à une source d'alimentation .............................. 16
AVIS SUR LES DROITS D'AUTEUR
Droit d'auteur 2020. Tous droits réservés. Nulle partie de ce
manuel ne peut être reproduite, transmises, transcrite ou stockée
dans un système de recherche de quelque façon que ce soit sans
l’autorisation préalable écrite de,
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, ,  85013
[e-mail] | [e-mail]
www.pitboss-grills.com
Service à la clientèle
Du lundi au samedi, de 4 h à 20 h HP (ANG/FR/ES)
Ligne sans frais: 1-877-303-3134, télécopie: 1-877-303-3135

FRANÇAIS
11
  
No. Description des pièces
1 Grille de cuisson supérieure en acier recouvert de
porcelaine (x1)
2Grille de cuisson en fonte recouverte de porcelaine (x2)
3 Glissière de la chaudière (x1)
4 Plateau principal de la chaudière (x1)
5 Barre de réglage pour chaudière (x1)
6 Corps du gril / assemblage de la trémie (x1)
7 Godet de graisse (x1)
8 Cadran de la poignée du couvercle (x2)
9 Poignée du couvercle (x1)
10 Supports de poignée pour tablette latérale (x2)
11 Poignée de la tablette latérale (x1)
12 Assemblage du chariot (x1)
13 Bague d'étanchéité de roue (x2)
14 Roue (x2)
15 Sonde à viande (x1)
A Vis (x4)
B Vis (x2)
C Rondelle (x2)
D Écrou de blocage ( (x2)
E Goupille de l'essieu des roues (x2)
F Rondelle de l'essieu des roues (x2)
G Goupille fendue de la roue (x2)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
   
110120, 60, 250,   3     
1
2
5
4
12 13
14
78
11
3
9
10
6







MODÈLE UNITÉ ASSEMBLÉE
(WXHXD)
POIDS DE
L'UNITÉ
SURFACE DE CUISSON GAMME DE
TEMPÉRATURES
CARACTÉRISTIQUES NUMÉRIQUES
 2602 974 x 954 x 640 mm
/ 25,2 x 37,5 x 25,2 po.
35,8 kg
/ 78,9 lb
Principale - 1 658 cm / 257 po
Grille supérieure - 838 cm / 130 po
TOTAL - 2 496 cm / 387 po
82-260 °C
/ 180-500 °F
Dix réglages de température, cycles
de démarrage et de refroidissement,
allumage électrique
15

FRANÇAIS
12
 ’
REMARQUE : Pour toutes les étapes suivantes, ne pas serrer complètement les vis jusqu'à ce que toutes les vis de
cette étape aient été installées. Une fois toutes les vis installées, serrez-les correctement. La combinaison de matériel
impliquant une rondelle et une rondelle de blocage doit être installée avec la rondelle de verrouillage la plus proche
de la tête de la vis.
1.     '  
Pièces nécessaires :
1 x Assemblage du chariot (# 12)
2 x Roue (# 14)
2 x Bague d'étanchéité de roue (# 13)
2 x Goupille de l'essieu des roues (# E)
2 x Rondelle de l'essieu des roues (# F)
2 x Goupille fendue de la roue (# G)
Installation :
• Placez un morceau de carton sur le sol pour éviter de rayer l'unité et les
pièces pendant l'assemblage.
• Fixez la roue à l'assemblage du chariot en insérant la goupille de l'axe de
roue dans la roue, la bague de roue, le trou de jambe sur l'assemblage
du chariot, puis fixez-la à l'aide de la rondelle de roue et de la goupille
fendue. Répétez l'installation pour l'autre roue sur le chariot.
1

14 13 
12
  '
Les pièces sont situées dans tout le carton d'expédition, y compris sous le gril. Inspectez la grille, les pièces et l'emballage de
matériel après avoir retiré de l'emballage de protection en carton. Avant l'assemblage du produit, examinez toutes les pièces et
référez-vous à la liste des pièces. En cas de pièce manquante ou endommagée, ne tentez pas d’assembler. Les dommages lors
de l'expédition ne sont pas couverts par la garantie. Contactez votre revendeur ou le service à la clientèle de Pit Boss pour les
pièces : du lundi au samedi, de 4h00 à 20h00 HP (AN/FR/ES).
[e-mail] | Ligne sans frais : 1-877-303-3134 | Télécopieur sans frais : 1-877-303-3135
IMPORTANT : Pour faciliter l'installation, être deux personnes est utile
(mais pas nécessaire) lors de l'assemblage de cette unité.
Outils nécessaires pour l'assemblage : tournevis, clé et niveau d'eau.
Outils non inclus.

FRANÇAIS
13
2.       
Pièces nécessaires :
1 x Corps du gril / assemblage de la trémie (# 6)
2 x Supports de poignée pour tablette latérale (# 10)
1 x Poignée de la tablette latérale (# 11)
4 x Vis (# A)
Installation :
• Notez la rainure d'alignement de chaque côté de la poignée de la tablette
latérale. Insérez la poignée de la tablette latérale dans le trou en relief à
l'intérieur de chaque support de poignée de la tablette latérale.
• Ensuite, fixez les supports de poignée de la tablette latérale à la tablette
latérale à l'aide de quatre vis, deux dans chaque pièce.
3.        
Pièces nécessaires :
1 x Corps du gril / assemblage de la trémie (# 6)
1 x Assemblage du chariot (# 12)
2 x Vis (# B)
2 x Rondelle (# C)
2 x Écrou de blocage (# D)
Installation :
• Posez le corps du gril sur le carton sur le côté, la poignée de la tablette
latérale dirigée vers le haut. Placez le chariot à côté du corps du gril, sur
le côté, avec les roues en bas.
• Fixez le pied du chariot à l'entretoise du corps du gril en insérant la vis
(de l'extérieur) et fixez-la à l'aide de la rondelle et de l'écrou de blocage.
Remarque 3A. Répétez l'installation pour l'autre jambe du chariot.
• Une fois le chariot solidement fixé au corps du gril, tournez délicatement
le gril en position verticale. Remarque 3B.
26
10
10 11

3
3
612




FRANÇAIS
14
4.     '
Installation :
• Ancrez le gril et le chariot en plaçant votre pied sur la pédale du chariot.
Ensuite, soulevez délicatement la poignée de la tablette latérale pour
étendre le gril en position de patio. Remarque 4A.
• Une fois que le chariot est complètement déployé, placez les pieds du
chariot sous le support droit de l'attelle du corps du gril. Remarque 4B.
• Pour verrouiller le chariot en vue de son utilisation, faites pivoter la
plaque de verrouillage sur la goupille de verrouillage du pied du chariot.
Remarque 4C.
IMPORTANT: resserrez les vis sur les pieds du chariot pour vous assurer
qu'elles sont complètement fixées après avoir déployé le gril pour la
première fois.
5.     
Pièces nécessaires :
2 x Cadran de la poignée du couvercle (# 8)
1 x Poignée du couvercle (# 9)
Installation :
• Retirez les vis préinstallées de la poignée du couvercle. De l'intérieur
du couvercle du canon, insérez une vis pour faire saillie vers l'extérieur.
Ajoutez un cadre de poignée de couvercle sur la vis, puis serrez à la
main la vis (de l'intérieur) dans la poignée de couvercle. Répétez la
même installation pour l'autre extrémité de la poignée du couvercle.
9
8
8
5
4
4
4

FRANÇAIS
15
6.     
Pièces nécessaires :
1 x Plateau principal de la chaudière (# 4)
1 x Glissière de la chaudière (# 3)
1 x Barre de réglage pour chaudière (# 5)
Installation :
REMARQUE : Les deux pièces de flamme sont légèrement recouvertes
d'huile pour éviter la rouille lorsqu'elles sont expédiées.
• Insérez la plaque principale du gril à flamme dans le corps du gril.
Posez les quatre pieds de la plaque principale du gril à flamme sur
les quatre marquages en creux de la base du corps du gril. Placez
le curseur du gril à flamme sur le dessus de la plaque principale du
gril à flamme, couvrant les ouvertures à fentes. Assurez-vous que la
languette surélevée est vers l'avant du corps du gril et que les deux
goupilles d'ancrage du coulisseau du gril à flamme sont placées dans
les trous de la plaque principale du gril à flamme. Note 6A.
IMPORTANT: la plaque principale du chaudière doit être à niveau
dans le corps du gril; cependant, les rainures de graisse sur les côtés
gauche et droit doivent être inclinées vers le bas vers le godet à
graisse (à l'avant).
• Insérez la barre de réglage du chaudière dans le trou à l'avant du corps
du gril. Faites glisser l'extrémité intérieure de la barre de réglage pour
chaudière dans l'onglet relevé du glissière de la chaudière. Cela vous
donnera un accès réglable au glissière de la chaudière pendant que le
gril est utilisé. Note 6B.
REMARQUE : Lorsque la glissière de la chaudière est ouverte, et que
la flamme directe est utilisée pendant la cuisson, ne laissez pas le gril
sans surveillance pendant une période quelconque.
7.     
Pièces nécessaires :
2 x Grilles de cuisson (# 2)
1 x Grille de cuisson supérieure (# 1)
Installation :
• Placez les grilles de cuisson côte à côte sur les rebords de la grille à
l'intérieur du corps du gril. Assurez-vous que l'arrière des grilles de
cuisson est placé sous le bord des lèvres, car cela maintient les grilles
de cuisson en position. Note 7A.
• Placez la grille de cuisson supérieure sur le rebord supérieur à
l'intérieur du corps du gril. La grille de cuisson se verrouille en place.
Note 7B.
REMARQUE : Pour maintenir les performances abrasives et griller de
vos grilles de cuisson, des soins et une maintenance réguliers sont
nécessaires.
7
7 1
2
6
6
3
4
5

FRANÇAIS
16
9.     '
REMARQUE : Avant de brancher votre Pit Boss®dans une prise
électrique, assurez-vous que le cadrant de réglage des températures
est en position OFF.
•  
Cet appareil nécessite un voltage de 110-120 Volts, 60 hz, et 250 w. Il
doit utiliser une fiche de mise à la terre à 3 broches. Assurez-vous que
la mise à la terre n'est pas rompue avant utilisation. Le contrôle utilise
un fusible à action rapide de 5 ampères et 110-120 volts pour protéger
le panneau de l'allumeur.
•   
Cet appareil fonctionnera sur la plupart des prises GFCI, avec une
taille recommandée de 15 ampères. Si votre prise GFI est très sensible
aux surtensions, elle sera probablement touchée par un court-circuit
pendant la phase d'allumage. Pendant la phase d'allumage, l'allumeur
nécessite entre 200 et 700 watts de tension, ce qui peut représenter
trop de puissance pour une prise GFI. Chaque fois qu'il y a une
surtension, il augmente sa sensibilité. Si le GFCI continue de sauter,
remplacez la prise ou passez à une prise non GFCI.
•   
Débranchez l'allumeur du faisceau de câbles principal. Utilisez
la procédure de démarrage manuelle. Une unité Pit Boss peut
fonctionner en utilisant un onduleur de 12 volts et 100 watts branché
sur votre prise automobile. Pour utiliser l'allumeur automatique, il est
recommandé d'utiliser au minimum un onduleur de 1000 watts.
IMPORTANT: Débranchez l'appareil de la source d'alimentation
lorsqu'il n'est pas utilisé.
Reportez-vous au mode d'emploi pour les instructions d'utilisation.
8.     
Pièces nécessaires :
1 x Godet de graisse (# 7)
Installation :
• Appuyez vers le bas et, tout en maintenant le bouton de déverrouillage,
faites glisser le godet à graisse dans les supports du godet à graisse
sous le corps du gril. Relâchez le bouton pour verrouiller le godet à
graisse en position. L'unité est maintenant complètement assemblée.
9
 
 ,
5 
8
7

WARNING ths product cn expose ou to chemcls ncludn wood dust, whch s nown
to the stte of Clforn to cuse cncer Combuston of ths product cn expose ou to chemcls
ncludn crbon monoxde, whch s nown to the stte of Clforn to cuse brth defects or other
reproductve hrm For more nformton o to 65
  ce produt peut vous exposer  des produts chmques nclunt l
poussère de bos, connue pr l’étt de clforne pour cuser le cncer L combuston de ce produt
peut vous exposer  des produts chmques nclunt le monoxde de crbone, connu pr l’étt de
l clforne comme cusnt des nomles conéntles ou utres effets nocfs sur l reproducton
Pour ccéder  d’utres nformtons, rendez-vous  65
   |   

      
Pour toute questions, commentaires ou demandes de renseignements, veuillez communiquer
avec Dansons directement. Le service à la clientèle est ouvert du lundi au dimanche, de
4 h à 20 h HP (ANG / FR / ES).
NUMÉRO SANS FRAIS : 1-877-303-3134 | TÉLÉCOPIEUR SANS FRAIS : 1-877-303-3135
[e-mail]

     
For all questions, comments, or inquiries, please contact Dansons directly. Our Customer Service
department is available Monday through Sunday, 4am - 8pm PST (EN/FR/ES).
TOLL FREE: 1-877-303-3134 | TOLL FREE FAX: [phone]
[e-mail]
480200908
