Planika FLA 3 User manual

Copyright Planika Sp. z o.o. www.planikafires.com i1360#13 P
FLA3 / FLA3+
EN INSTALLATION MANUAL .......................................................................................................................................2
DE MONTAGEANLEITUNG .........................................................................................................................................3
ES MANUAL DE MONTAJE......................................................................................................................................... 3
FR NOTICE DE MONTAGE..........................................................................................................................................4
IT ISTRUZIONI DI MONTAGGIO ................................................................................................................................4
PL INSTRUKCJA MONTAŻU........................................................................................................................................5
RU ИНСТРУКЦИЯ ПО МОНТАЖУ ..............................................................................................................................5
EN INSTRUCTION MANUAL .....................................................................................................................................14
DE BEDIENUNGSANLEITUNG ..................................................................................................................................17
ES MANUAL DE USUARIO........................................................................................................................................ 20
FR NOTICE D’UTILISATION ......................................................................................................................................23
IT MANUALE D’USO .................................................................................................................................................26
PL INSTRUKCJA OBSŁUGI ......................................................................................................................................29
RU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .................................................................................................................32

2
B
M3x15
AC
D F
G
K
M
L
IH
E
J
optionaloptionaloptional
optional
optional
The product is a decorative device creating real fire.
Read the included documentation prior to installing and operating the device.
Consult the local regulations for fireplaces.
1. For indoor use and in housing only. Min. temperature of use is 10°C.
2. Room air exchange rate –min. 1/h.
3. Do not use the device in humid and drafty spaces.
4. Do not cover top ventilation openings of the device.
5. No heat-sensitive and flammable objects can be placed within a 1 meter radius from and directly above the device.
6. Do not place any objects on the top of the device.
7. There must be a CO2or dry powder fire extinguisher nearby the device.
8. For service purposes, the surrounding must allow for easy removal of the device.
9. Keep children, animals and unauthorized persons away from the device.
10. Keep the packaging and manuals for future use.
11. Do not turn on the device in case of fuel spill.
12. Do not interfere in the fuel filler when the device is operating.
13. Do not interfere in the device construction.
14. Do not touch the filament and other hot elements.
15. Do not transport the device if fueled.
16. Do not leave an operating device unattended
ENGLISH
!

3
Es ist ein Dekorationsprodukt und es brennt mit echtem Feuer.
Vor der Montage und vor der Inbetriebnahme des Kamins lesen Sie bitte die beigelegte Dokumentation.
Machen Sie sich mit den lokalen Vorschriften bezüglich der Kamine vertraut.
1. Der Kamin nur für den Einbau im Innenraum bestimmt. Erforderliche Raumtemperatur min. 10°C.
2. Luftwechselrate - min. 1/h.
3. Nicht in Bereichen verwenden, in denen Feuchtigkeit und Zugluft vorkommen können.
4. Die Lüftungsschlitze nicht zudecken.
5. Im Umkreis von einem Meter und direkt über dem Kamin sollten keine brennbare und hitzeempfindliche
Gegenstände platziert werden.
6. Keine Gegenstände auf dem Kamin platzieren.
7. In der Nähe des Kamins muss sich ein Feuerlöscher (CO2 oder Pulverfeuerlöscher) befinden.
8. Die Montage des Kamins muss eine problemlose Herausnahme zu Wartungszwecken ermöglichen.
9. Den Kamin an einem für Kinder, Unbefugte und Tiere unzugänglichen Ort installieren.
10. Verpackung und Gebrauchsanweisung aufbewahren.
11. Im Falle des Brennstoffauslaufs, das Gerät nicht einschalten
12. Falls der Kamin im Betrieb ist, die Einfüllöffnung nicht berühren
13. In die Konstruktion des Gerätes nicht eingreifen
14. Das Glühelement und andere warmen Elemente nicht berühren
15. Den, mit Brennstoff nachgefüllten Kamin nicht transportieren
16. Das Gerät im Betrieb nicht ohne Aufsicht lassen
El producto es un dispositivo decorativo que produce fuego real.
Familiarícese con la documentación adjunta antes de instalar e iniciar el dispositivo.
Familiarícese con las regulaciones locales sobre chimeneas.
1. Producto para uso interno y solamente encajado. Usar a una temperatura min. de 10°C
2. Intercambio de aire en la habitación - mín. 1 / h.
3. No lo use en lugares con corrientes de aire o humedad.
4. No cubra las ranuras de ventilación.
5. No poner elementos inflamables o sensibles a altas temperaturas dentro de un radio de 1 metro del dispositivo
y directamente sobre el dispositivo.
6. Está prohibido colocar objetos en el dispositivo.
7. Debe haber un extintor de incendios (CO2) o un extintor de polvo cerca.
8. La instalación del dispositivo debe permitir una extracción fácil para el mantenimiento.
9. El dispositivo debe estar protegido contra el acceso de niños, animales y personas no autorizadas.
10. Guarde el embalaje y las instrucciones.
11. No encienda el dispositivo si el combustible se derrama fuera del tanque.
12. No toque el llenador de combustible cuando el dispositivo esté funcionando.
13. No modifique la construcción del dispositivo.
14. No toque el filamento o las partes calientes.
15. No transporte el dispositivo con combustible.
16. No deje el dispositivo funcionando sin supervisión
ESPAÑOL
!
DEUTSCH
!

4
Le produit est un dispositif décoratif qui produit un feu réel.
Familiarisez-vous avec la documentation ci-jointe avant d'installer et de démarrer l'appareil.
Familiarisez-vous avec les réglementations locales concernant les cheminées.
1. Produit à usage interne et uniquement pour l’encastrement. Utiliser à une température min. de 10°C.
2. Échange d'air dans la chambre - min. 1/h.
3. Ne pas utiliser dans des endroits humides ou avec des courants d'air.
4. Ne couvrez pas les fentes de ventilation.
5. Ne pas avoir d'objets inflammables ou sensibles aux températures élevées dans un rayon de 1 mètre de l'appareil
ou directement sur l’appareil
6. Il est interdit de placer des objets sur l'appareil.
7. Il doit y avoir un extincteur (CO2) ou un extincteur à poudre à proximité.
8. L'installation de l'appareil doit permettre un retrait facile pour l'entretien.
9. L'appareil doit être protégé contre l'accès des enfants, des animaux et des personnes non autorisées.
10. Conservez l'emballage et les instructions.
11. Ne démarrez pas l'appareil en cas de débordement
12. Ne touchez pas le lieu de remplissage de carburant lorsque l'appareil est en marche.
13. Ne modifiez pas la construction de l'appareil.
14. Ne touchez pas le filament ou les parties chaudes.
15. Ne transportez pas l'appareil avec du carburant.
16. Ne laissez pas l'appareil fonctionner sans surveillance
Prodotto è un dispositivo decorativo che produce un vero fuoco.
Familiarizzare con il manuale allegato prima di installare e avviare il dispositivo.
Familiarizzare con le normative locali relative ai camini.
1. Dispositivo solo per uso interno e nella struttura ad incasso. Utilizzare a una temperatura min. di 10°C.
2. Ricambio d'aria nella stanza - min. 1/h.
3. Non usare in luoghi umidi e soggetti a correnti d'aria.
4. Non coprire le fessure di ventilazione.
5. Non posizionare gli oggetti infiammabili o sensibili ad alte temperature entro un raggio di 1 metro e direttamente
al di sopra del dispositivo.
6. È vietato posizionare oggetti sul dispositivo.
7. Nelle vicinanze del dispositivo, posizionare l’estintore (CO2) o un estintore a polvere.
8. L'installazione del dispositivo deve consentire una facile rimozione per un eventuale manutenzione.
9. Il dispositivo deve essere protetto dall'accesso di bambini, animali e persone non autorizzate.
10. Conservare la confezione originale e le istruzioni d’uso.
11. Non avviare il dispositivo nel caso di fuoriuscita di carburante dal serbatoio.
12. Non operare nei pressi di bocchettone di riempimento quando il dispositivo è in funzione.
13. Non interferire nella costruzione del dispositivo.
14. Non toccare la resistenza o le parti calde del dispositivo.
15. Non trasportare il dispositivo con carburante.
16. Non lasciare incustodito il dispositivo.
FRANÇAIS
ITALIANO
!
!

5
Produkt jest urządzeniem dekoracyjnym wytwarzającym prawdziwy ogień.
Zapoznaj się z załączoną dokumentacją przed montażem i uruchomieniem urządzenia.
Zapoznaj się z lokalnymi przepisami dotyczącymi kominków
1. Urządzenie wyłącznie do użytku wewnętrznego i w zabudowie. Używać w temperaturze min. 10C.
2. Wymiana powietrza w pomieszczeniu - min. 1/h.
3. Nie używać w miejscach występowania wilgoci i przeciągów powietrza.
4. Nie zakrywać otworów wentylacyjnych urządzenia.
5. W promieniu 1 metra od oraz bezpośrednio nad urządzeniem nie mogą znajdować się przedmioty łatwopalne
i wrażliwe na działanie wysokich temperatur.
6. Zabrania się umieszczania jakichkolwiek przedmiotów na urządzeniu.
7. W pobliżu urządzenia musi znajdować się sprawna gaśnica śniegowa (CO2) lub proszkowa.
8. Montaż urządzenia musi umożliwiać bezproblemowe wyjęcie go w celu serwisowania.
9. Urządzenie należy zabezpieczyć przed dostępem dzieci, zwierząt oraz osób niepowołanych.
10. Należy zachować opakowanie oraz instrukcje.
11. Nie uruchamiaj urządzenia w przypadku rozlania paliwa poza zbiornik.
12. Nie operuj przy wlewie paliwa, gdy urządzenie jest uruchomione.
13. Nie ingeruj w konstrukcję urządzenia.
14. Nie dotykaj żarnika oraz rozgrzanych elementów.
15. Nie transportuj urządzenia z paliwem.
16. Nie pozostawiaj uruchomionego urządzenia bez nadzoru.
Продукт является декоративным изделием, производящим настоящий огонь. Ознакомьтесь с
приложенной документацией перед монтажом и запуском устройства. Ознакомьтесь с местными
правилами, касающимися каминов
1. Устройство предназначено только для использования внутри помещений и после установки. Используйте
в температуре 10°C.
2. Обмен воздуха в помещении – мин. раз в час.
3. Не разрешается устанавливать устройство в непосредственной близости к источникам влаги, а также
впомещениях со сквозняком.
4. Не закрывать вентиляционных щелей на устройстве.
5. Любые легковоспламеняющиеся и чувствительные на влияние высокой температуры предметы должны находиться
за пределами изделия в радиусе мин. 1 м. Одновременно их нельзя устанавливать непосредственно над камином.
6. Запрещается размещать на устройстве любые предметы.
7. Рядом с устройством должен находиться надежный углекислотный (CO2) или порошковый огнетушитель.
8. Устройство должно быть установлено таким образом, чтобы его легко можно было извлечь для сервиса.
9. Устройство должно быть защищено от детей, животных и посторонних лиц.
10. Необходимо сохранить оригинальную упаковку устройства, а также настоящую инструкцию.
11. Не включать устройства в случае утечки топлива из бака.
12. Не заправлять камин топливом, когда устройство работает.
13. Не вмешиваться в конструкцию устройства.
14. Не трогать нити накаливания и горячих элементов.
15. Нельзя перемещать устройство, наполненное топливом.
16. Не оставлять запущенного устройства без присмотр
POLSKI
РУССКИЙ
!
!

6

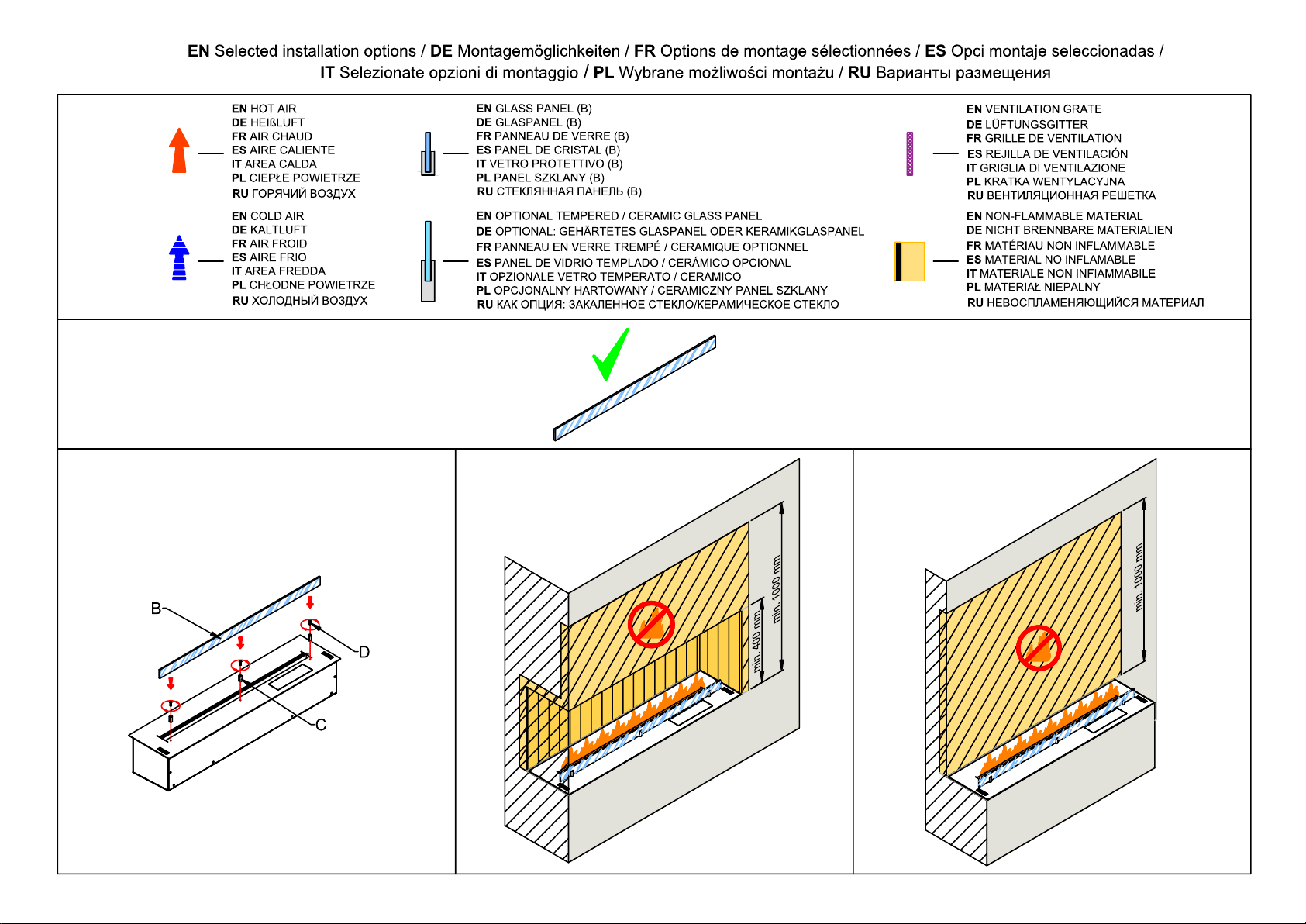

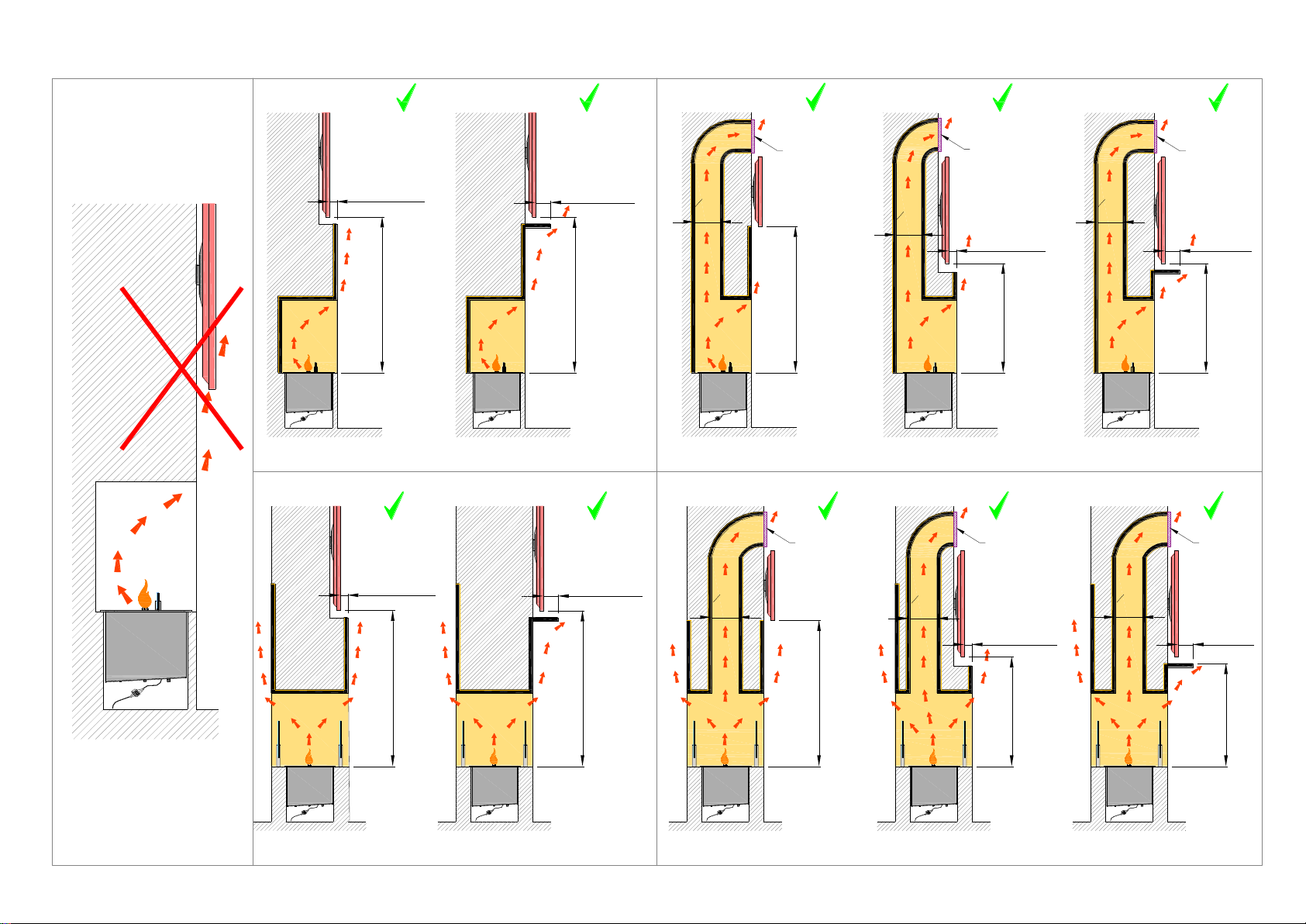

EN The fireplace surrounding must be made of non-flammable materials and insulated from any flammable elements
of the construction. Use only fasteners and adhesives that are resistant to high temperature.
DE Das Gehäuse aus nicht brennbaren Materialien angefertigt, von allen brennbaren Elementen der Konstruktion isoliert.
ES El encajamiento debe ser de materiales no combustibles, aislado de todos los elementos inflamables de la estructura.
Los conexiones y aglutinantes deben ser resistentes a altas temperaturas.
FR L’encastrement doit être de matériaux incombustibles, isolé de tous les éléments inflammables de la construction.
Les raccordement et liants doivent être résistants aux hautes températures.
IT La struttura ad incasso deve essere fatta di materiali non combustibili, isolati da tutti gli elementi infiammabili della struttura.
Collegamenti e leganti devo essere resistenti alle alte temperature.
PL Zabudowa wykonana z materiałów niepalnych, odizolowana od wszelkich palnych elementów konstrukcji. Łączenia i spoiwa
odporne na działanie wysokich temperatur.
RU Конструкция, в которой установлен камин должна быть изготовлена из невоспламеняющихся материалов, и она
должна быть изолированной от любых воспламеняющихся элементов. В качестве соединений, адгезивных веществ
используйте термостойкие продукты.

7
Optional SHS, min. 4x0,25 mm2
Min. 3x1,5 mm2 , 230 V, 50 Hz,
PE
Min. 3x1,5 mm2
, 230 V, 50 Hz,
PE
Optional SHS, min. 4x0,25 mm2
+/- 2mm
1.
2.
EN The space under the device must be closed.
DE Die Konstruktion unter dem Kamin muss geschlossen sein.
ES El espacio debajo del dispositivo debe ser cerrado.
FR L’espace sous le dispositif doit être fermé.
IT Lo spazio al di sotto del camino deve essere chiuso.
PL Przestrzeń pod urządzeniem musi być zamknięta.
RU Конструкция под тело устройства должна быть закрытой.

8

9
K
I/L
M
J

10
min. 900 mm
min. 100 mm
min. 900 mm
min. 100 mm
min. 1000 mm
min. 100 mm
min. 600 mm
min. 600 mm
min.
100 mm
min. 750 mm
min. 100 mm
min. 750 mm
min. 100 mm
min. 850 mm
min. 100 mm
min. 450 mm min. 450 mm
min.
100 mm
TV
min.
150 cm2min.
150 cm2min.
150 cm2
min.
150 cm2
min.
150 cm2
min.
150 cm2
min.
O150
mm min.
O150
mm
min.
O150
mm
min.
O150
mm
min.
O150
mm
min.
O150
mm

11
AC
TV

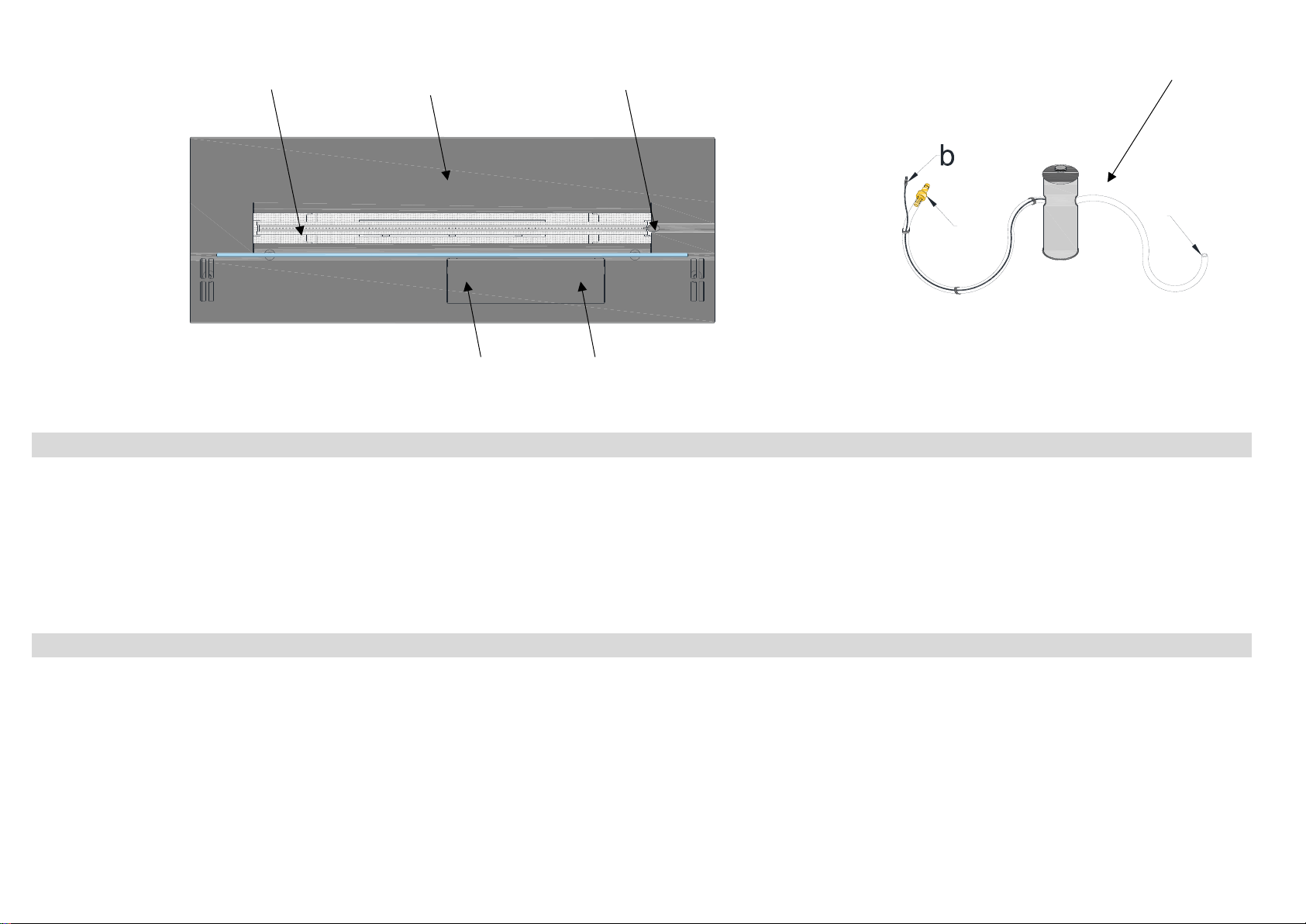

EN DE ES FR
1. Filament
2. Burner
3. Device surface
4. Control panel
5. Fuel filler
6. Fuel pump (a, b, c)
1. Glühelement
2.Feuerungsleiste
3.Feuerungsrost
4.Bedienpanel
5.Brennstofftanköffnung
6.Brennstoffpumpe (a, b, c)
1. Filamento
2. Hogar
3. Rejilla
4. Panel de control
5. Llenado de combustible
6. Bomba (a, b, c)
1. Filament
2. Foyer
3. Brûleur
4. Panneau de commande
5. Remplissage
6. Pompe (a, b, c)
IT PL RU
1. Resistenza
2. Focolare
3. Bruciatore
4. Pannello di controllo
5. Bocchettone di riempimento
6. Pompa di rifornimento (a, b, c)
1. Żarnik
2. Palenisko
3. Ruszt
4. Panel sterowania
5. Wlew paliwa
6. Pompa paliwa (a, b, c)
1. Нить накаливания
2. Желоб пламени
3. Верхняя плита
4. Панель управления
5. Отверстие для наполнения
топливом
6. топливный насос (a, b, c)
6
ac
2
3
1
4
5

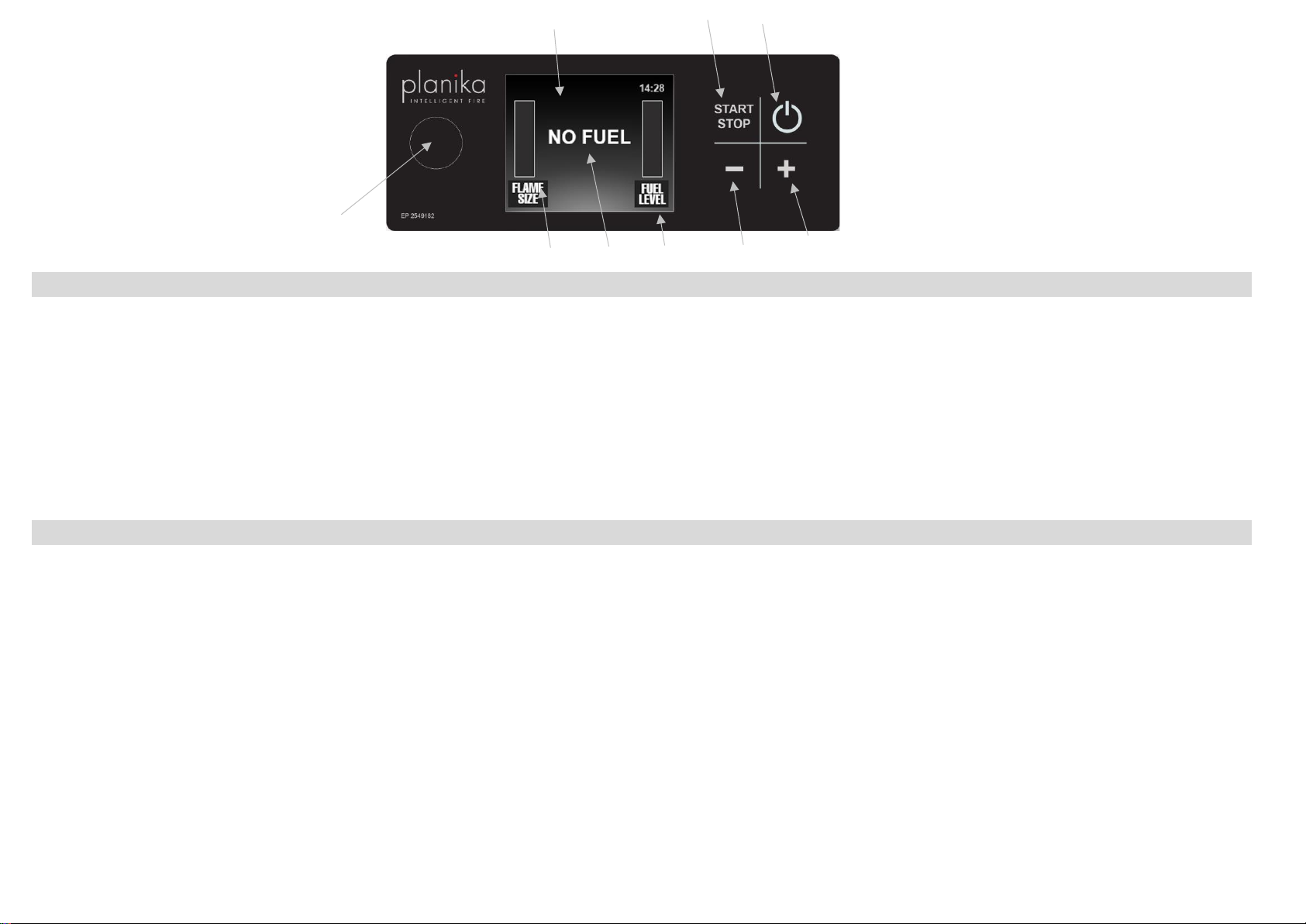

EN DE ES FR
1. Display
2. Flame ignition / flame extinguishing
3. Power ON/OFF
4. Service socket
5. Flame height indicator
6. Message
7. Fuel level indicator
8. Lower flame
9. Higher flame
1. Display
2. Schaltet den Kamin ein/aus
3. Setzt den Kamin in/außer Betrieb
4. Service-USB-Eingang
5. Anzeige der Flammenhöhe
6. Meldung
7. Brennstoffstandanzeiger
8. Verringert die Flamme
9. Vergrößert die Flamme
1. Pantalla
2. Iniciar / apagar la operación del dispositivo
3. Encender / apagar el dispositivo
4. Entrada de servicio
5. Indicador de altura de la llama
6. Mensaje
7. Indicador de nivel de combustible
8. Reducir la altura de la llama
9. Aumentar la altura de la llama
1. Affichage
2. Démarrer / arrêter le fonctionnement de l’appareil
3. Allumer / éteindre l'appareil
4. Prise de service
5. Indicateur de hauteur de flamme
6. Message
7. Indicateur de niveau de carburant
8. Diminuer la hauteur de la flamme
9. Augmenter la hauteur de la flamme
IT PL RU
1. Display
2. Avvio/Spegnimento del dispositivo
3. Accensione/Spegnimento del dispositivo
4. Presa d’assistenza
5. Indicatore d’altezza della fiamma
6. Comunicato
7. Indicatore di livello carburante
8. Riduzione l’altezza della fiamma
9. Aumento l’altezza della fiamma
1. Wyświetlacz
2. Odpalanie / wygaszanie płomienia
3. Włączenie / wyłączenie urządzenia
4. Gniazdo serwisowe
5. Wskaźnik wysokości płomienia
6. Komunikat
7. Wskaźnik poziomu paliwa
8. Zmniejszenie wysokości płomienia
9. Zwiększenie wysokości płomienia
1. Дисплей
2. Запуск устройства
3. Включение / выключение устройства
4. Сервисное гнездо
5. Индикатор уровня высоты пламени
6. Сообщение
7. Индикатор уровня топлива
8. Уменьшение высоты пламени
9. Увеличение высоты пламени
1
2
3
4
6
5
7
8
9

14
FILLING FUEL
1. Open the control panel and fuel inlet (I) and turn the device ON by pressing .
2. If the tank is empty (NO FUEL) or you want to fill the fuel, open the fuel inlet (I) and firmly connect
the pump hose ‘a’ (click!) and power cable ‘b’ (II) (REFUELLING, PLEASE WAIT).
3. Place the fuel container stably on the floor and insert the pump hose ‘c’ (III). Press and hold the button
on the pump to start refuelling (IV).
Once the fuel container has been emptied, replace it with a full one and start the pump again (see point 3).
The pump will stop when the tank is full (sound + RESERVOIR FULL)
4. Disconnect the power cable ‘b’. To disconnect the pump, hold the end of the hose ‘a’ and firmly press the plate in the
place marked with a sticker (V). Close the fuel inlet.
5. Shake the remaining fuel from the hose ‘c’ to the container and place the pump in the bag (VI).
FLAME IGNITION
Message READY indicates that the device is ready to ignite the flame.
Press START. Flame ignition will take 2-10 minutes (PLEASE WAIT). The smell of ethanol vapours can be present
during the ignition. The message WORKING indicates that the flame has been ignited and the device reached the
working temperature.
I
ab
II
III
c
FUEL
IV
VI
c
V
b
a
ENGLISH

15
FLAME HEIGHT REGULATION
When the flame is ignited (WORKING), press +or –to make the flame higher or lower in 6 levels. The default flame
height is 4.
ATTENTION! In case the device temperature is too high, the flame will be automatically lowered and the height
regulation blocked. If the temperature keeps increasing, the flame will be extinguished (COOLING THE DEVICE,
TEMPERATURE TOO HIGH).
FLAME EXTINGUISHING
To extinguish the flame:
- press or
- press STOP.In this case, an additional system of fans will be enabled to cool the device faster.
Message COOLING THE DEVICE indicates that the device is being cooled. You can ignite the flame again when
the device is cooled –message READY.
TURNING THE DEVICE OFF
To turn the device OFF, press .
The device will be turned OFF automatically once any error occurs (see the error table on the next page).
SLEEP FUNCTION
The SLEEP function extinguishes the flame after a set period of time (max. 3 hours).
When the flame is ignited (WORKING), press and hold +and –for 10 seconds. Then, press +to set the time after
which the flame will be extinguished and accept with –. A timer will appear in the right upper corner of the display,
indicating the time remaining to flame extinguishing.
MENU
The menu is available when messages READY or NO FUEL are displayed. To enter the menu, press and hold + for 8
seconds. Scroll through the settings with +and accept by pressing –. To quit the menu, wait for couple of seconds or
press .
ENGLISH

16
SETTING
DESCRIPTION
Device IP
View the IP address to configure wireless connection (only if a Wi-Fi network is configured).
WIFI CONFIG
Wireless control configuration (see the next page).
MTZ mode
External temperature module configuration (read the manual included with the module).
Lock the device
Control panel lock. Enable by pressing –in the menu. To disable, press and hold START/STOP
for 5 seconds.
Child lock
Child lock –flame ignition is initiated by pressing START/STOP for 3 seconds. Choose
ON/OFF to enable/disable the function.
Set time
Set the hour by pressing +, next press –and set minutes. Accept with –.
Remote Control
Programming a new remote or connecting one remote with multiple devices. Press –to start
the configuration. Press and hold START, STOP, +, –for 1 second, respectively. Message
PROGRAMMING FINISHED informs that the configuration has been successfully completed.
Display off
If inactive for 1 minute, the display will turn off. Choose ON/OFF to enable or disable the option.
Fast start
Faster flame ignition (enabled by default). The power consumption is 100W higher when
the device is ready for flame ignition. Choose OFF to disable.
Serial number
View the device serial number.
Software
View the software version.
History
View 40 recent messages.
WIRELESS CONTROL CONFIGURATION
1. To start the configuration, select Wi-Fi CONFIG in the menu. Time to finish the configuration is 5 minutes.
2. Enable Wi-Fi connection in your mobile device and connect to planika123 network (if the network is not visible on the list,
disconnect the power supply from the device for 10 seconds and start the configuration again).
3. Start the application on your mobile device. The fireplace will be appear in the Manager window.
4. Connect to the fireplace and go to SETTINGS. Choose the connection mode (MODE) and security protocol (SECURITY).
Enter the network name (SSID_NAME) and password (PASSWORD).
5. If static IP is required, enter IP ADDRESS, NETMASK and GATEWAY. For dynamic IP enable DHCP. Accept the settings
by pressing submit.
6. Connect to the selected/created network in the Wi-Fi menu in your mobile device.
7. The application will automatically search for the fireplace.
ERRORS
The errors are accompanied by a sound signal. Press START/STOP to mute or turn the device OFF by pressing .
ERROR
SOLUTION
(contact the Service Department if the solution does not eliminate the error)
TEMPERATURE TOO HIGH
Wait for READY.
ENGLISH
MODE
OFF
Blocks wireless control
via Wi-Fi.
STA
Connection with via your local network and
a router
AP
Direct connection between the device
and your mobile device (outside your
local network)
SECURITY
--
Choose the security protocol used in your
local network
(usually WPA/WPA2).
Choose security protocol WPA
(recommended) or WEP.
SSID_NAME
--
Enterthe name of your local network.
Create a network name.
PASSWORD
--
Enter your local network password.
Create a network password
(min. 8 characters).

17
DEVICE HIT
DEVICE TILTED
CO2 LEVEL TOO HIGH
Ventilate the room to reduce the CO2 level. Wait for READY.
WARNING CLOSE THE LID
Do not fill the fuel. Close the fuel inlet lid.
CHECK THE TANK WIRE
CONNECTION
Disconnect the fuel tank wires and connect them again. (FLA 3 XL)
ERROR 01
Fuel spillage has been detected. Turn the device OFF by pressing and disconnect
the pump. Wipe the visible liquid and wait for min. 1 hour. If the error is not eliminated,
wait for min. 24 hours.
ERROR 05
The device has been moved. Eliminate the source of shock. Wait for READY.
ERROR 06/16/17/20
Turn the device OFF , wait for min. 5 minutes and turn the device ON.
ERROR 15
Turn the device OFF and level the surface on which the device is installed.
ERROR 21
Turn the device OFF and ON. Wait for READY.
ERROR
02/03/04/10/16/31/32/41/51/61
Contact the Service Department.
FUEL
Use only fuels consisting of 95-96,6% ethanol by volume. FANOLA®is the recommended fuel. Do not use gel, thick and
viscous fuels or fuels of improper electric conductivity. The values must be compliant with those of FANOLA®. Other fuels,
such as dehydrated ethanol (i.e. consisting of more than 96,6% by volume ethanol) will cause a device error and loss of the
guarantee. Fuels consisting of 100% by volume ethanol will damage the device.
CLEANING –Clean with a damp cloth and delicate detergents, only when the device is turned off and cooled.
SERVICE –(keep the provided USB cable for servicing purposes) We are available on live chat at
www.planikafires.com/service
BRENNSTOFFNACHFÜLLEN
DEUTSCH

18
1. Öffnen Sie die Klappe des Bedienpanels und Einfüllklappe (I) und drücken Sie um den Kamin einzuschalten.
2. Ist der Brennstofftank leer (NO FUEL) und möchten Sie den Brennstoff nachfüllen, öffnen Sie die
Einfüllklappe (I) und schließen Sie die Brennstoffpumpe ‘a’ (es wird ein Klick-Geräusch zu hören) und
elektrische Leitung ‘b’ (II) (REFUELLING, PLEASE WAIT).
3. Stellen Sie den Behälter stabil auf dem Boden. Stecken Sie das steife Rohr in den Kanister hinein, wovon
der Brennstoff in den Tank des Gerätes hineingepumpt werden soll ‘c’ (III). Drücken Sie den Knopf auf der Pumpe
(IV), um Brennstoffnachfüllen zu beginnen.
Falls der Kanister leer ist, können Się de Kanister austauschen und die Pumpe wieder aktivieren (Siehe Punkt 3).
Die Pumpe wird automatisch ausgeschaltet, sobald der Brennstoffbehälter befüllt wird (Signalton + RESERVOIR FULL).
4. Trennen Sie die elektrische Leitung ‘b’ vom Gerät. Ziehen Sie den Pumpenschlauch ‘a‘ heraus, indem Sie die untere
Metallfläche stark eindrücken (markiert mit einem Aufkleber) (V). Schließen Sie die Einfüllklappe.
5. Schütten Się den restlichen Kraftstoff vom Pumpenschlauch ‘c’ in den Behälter und stecken Sie die Pumpe
in die Pumpeschützhülle (VI).
FLAMMENZÜNDUNG
Die Meldung READY bedeutet, dass der Kamin betriebsbereit ist.
Drücken Sie START. Die Flammenzündung dauert 2-10 Minuten (PLEASE WAIT). In dieser Zeit kann der Geruch von
Kraftstoffdämpfen zu spüren sein. Die Meldung WORKING bedeutet, dass die Flamme gezündet wurde und der Kamin
die Betriebstemperatur erreicht hat.
I
ab
II
III
c
FUEL
IV
VI
c
V
b
a

19
REGULIERUNG DER FLAMMENHÖHE
Wenn die Flamme brennt (WORKING), drücken Się +oder –, um die Flammenhöhe auf sechs Stufen zu ändern.
Das Gerät schaltet sich standardmäßig auf die Stufe 4 ein.
ACHTUNG! Falls der Kamin zu hohe Temperatur erreicht, wird die Flamme automatisch verringert und die Möglichkeit
die Flammenhöhe zu ändern wird blockiert. Falls die Temperatur weiter ansteigen wird, wird die Flamme ausgelöscht
(COOLING THE DEVICE, TEMPERATURE TOO HIGH).
FLAMMENAUSCHLÖSCHUNG
Um die Flamme auszulöschen:
- drücken Sie oder
- STOP. In diesem Fall, schalten sich die Ventilatoren ein, die Abkühlung des Kamins beschleunigen.
Die Meldung COOLING THE DEVICE bedeutet, dass der Kamin bereits gekühlt wird. Die erneute Inbetriebnahme
des Kamins ist erst nach Abkühlung des Gerätes möglich (READY).
AUSSCHALTUNG DES GERÄTES
Um den Kamin vollständig auszuschalten, drücken Sie .
Das Gerät wird sich automatisch ausschalten, wenn irgendwelche Fehler auftreten, wenn der Kamin im Betrieb ist
(Siehe Tabelle mit Alarmmeldungen). SLEEP-FUNKTION
Das Gerät kann man so programmieren, dass es sich nach einer bestimmten Zeit automatisch ausschaltet. (max. 3
Stunden).Wenn Sie auf dem Display die Meldung (WORKING) sehen, muss man die Tasten +und –gleichzeitig
für 10 Sekunden festhalten. Mit Hilfe der Taste +wählen Sie den gewünschten Zeitraum (nicht länger als 3 Stunden)
und dann bestätigen Sie die Wahl Sie mit der Taste –. In der rechten oberen Ecke erscheint ein Timer,
der die verbleibende Zeit zur automatischer Erlöschung der Flamme anzeigt.
MENÜ
Der Zugang zum Menü ist möglich, wenn auf dem Display die Meldung READY und NO FUEL zu sehen ist. Um in den
Menü überzugehen, halten Sie ca. 8 Sekunden die Taste + fest. Die Optionen im Menü wählen Sie mit +. Die Wahl der
ausgewählten Option bestätigen Sie mit –. Um das Menü zu verlassen warten Sie bitte einige Sekunden oder drücken
Sie die Taste .
DEUTSCH

20
POSITION IM
MENÜ
FUNKTION
Device IP
Überprüfung des IP-Adresse des Gerätes (sobald das Gerät mit WiFi konfiguriert wurde)
WIFI CONFIG
WiFi-Konfiguration (Siehe die nächste Seite).
MTZ mode
Konfiguration des Außentemperatursensors. (Siehe dem Modul beigelegte Anleitung).
Lock the device
Gerätesperre. Zum Einschalten halten Sie die Taste –fest. Um das Gerät wieder zu aktivieren, halten
Sie ca. 5 Sekunden die Taste START/STOP fest.
Child lock
Kindersicherung-DieTastendesBedienpanels werdenerstnach 3Sekundenaktiviert,sodassdas Gerät
durch Unbefugte nicht genutzt wird. Wähle ON/OFF um die Funktion ein-/auszuschalten.
Set time
Stellen Sie die Uhrzeit mit der Taste + ein, dann –drücken und die Minuten mit der Taste +einstellen.
Die Wahl mit –bestätigen.
Remote Control
Mit dieser Funktion kann die Fernbedienung konfiguriert werden oder es können mehrere Geräte
mit einer Fernbedienung verbunden werden. Um die Konfiguration zu beginnen halten Sie die Taste
–fest. Drücken Sie auf der Fernbedienung für eine Sekunde folgende Tasten nacheinander: START,
STOP, +, –. Sobald die Konfiguration abgeschlossen wird, erscheint di Meldung PROGRAMMING
FINISHED.
Display off
Einstellung des Standby-Modus nach einer Inaktivität (ca. 1 Minute). Wähle ON/OFF, um die
Funktion ein-/auszuschalten.
Fast start
Diese Funktion wird fabrikmäßig aktiviert. Dank dieser Funktion ist die Wartezeit auf die Flammen
während der Inbetriebnahme wesentlich kürzer. Bei eingeschalteter Funktion FAST START nimmt
das Gerät 100W Energie auf. Wähle OFF um die Funktion auszuschalten.
Serial number
Zeigt die Seriennummer des Gerätes.
Software
Zeigt die installierte Softwareversion.
History
Zeigt die letzten 40 Meldungen
WIFI-KONFIGURATION
1. Im Menü des Kamins Wi-Fi CONFIG wählen, um die Konfiguration durchzuführen. Die Konfiguration sollte innerhalb von 5
Minuten durchgeführt werden.
2. Im mobilen Gerät WiFi aktivieren und sich mit dem Netzwerk planika123 verbinden (Ist das Netzwerk nicht verfügbar –
trennen Sie den Kamin für ca. 10 Sekunden und wiederholen Sie die Konfiguration).
3. Öffnen Sie die App auf Ihrem Telefon, der Kamin wird automatisch gefunden und im Managerfenster angezeigt.
4. Verbinden Sie sich mit dem Kamin. Die Einstellungen(SETTINGS) wählen. Verbindungsmodus(MODE)und Sicherung des
Netzwerks(SECURITY) wählen, und Netzwerknamen (SSID_NAME)sowie Passwort (PASSWORD)eintragen.
5. Falls Sie eine feste IP-Adresse einstellen müssen, ergänzen Sie die Felder IP ADDRESS, NETMASK und GATEWAY ,
andernfalls markieren Sie Option DHCP. Bestätigen Sie angegebene Daten mit SUBMIT Taste.
6. Sich mit dem ausgewählten/erstellten Netzwerk im mobilen Gerät verbinden.
7. Die App wird automatisch den Kamin finden.
ALARMMELDUNGEN
Die Fehler werden zusätzlich mit einem Signalton gemeldet. Um den Signalton leiser zu machen, drücken Sie START/STOP oder
schalten Sie den Kamin mit der Taste aus.
MELDUNGEN
FEHLERBEHEBUNG
(FallsderFehlernicht behobenwurde, setzenSiesich mitdemServiceinVerbindung)
TEMPERATURE TOO HIGH
Warten bis die Meldung READY erscheint.
DEVICE HIT
DEVICE TILTED
DEUTSCH
MODE
OFF
Die
Steuerung
mit dem via
Wi Fi wird
nicht möglich
STA
Die Verbindung zwischen dem lokalen Netzwerk und
Router.
AP
Die direkte Verbindung zwischen den
Geräten (außerhalb dem lokalen
Netzwerk)
SECURITY
--
Die gleiche Verschlüsselung wählen, die beim
Anschluss an das Netzwerk (am meisten
WPA/WPA2) verwendet wurde.
Eine von folgenden Verschlüsselungen
wählen:
WPA (empfohlen) oder WEP.
SSID_NAME
--
Den genauen Namen des Netzwerks eintragen, mit
dem man sich verbinden möchte.
Den beliebigen Namen des Netzwerks
eintragen, das erstellt wird.
PASSWORD
--
Das Passwort eintragen.
Das Passwort erstellen.
(mind. 8 Zeichen).
