pleasant hearth CHERRY FINISH User manual

1
CHERRY MEDIA MANTEL FOR 24 IN. FIREBOX
MODEL #248-12-68M
ATTACH YOUR RECEIPT HERE
Serial Number ________________________________ Purchase Date _________________________________
20-10-252 2015-07-02
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at 1-877-447-4768,
8:30 a.m. – 8:00 p.m. CST, Monday – Friday or email us at [email protected]
Español p. 8
Français p. 15

2
A
GG HH
FFEE
DDCCBB
AA
B
C
E
G
N
N
S
J
F
FK
L
H
D
D

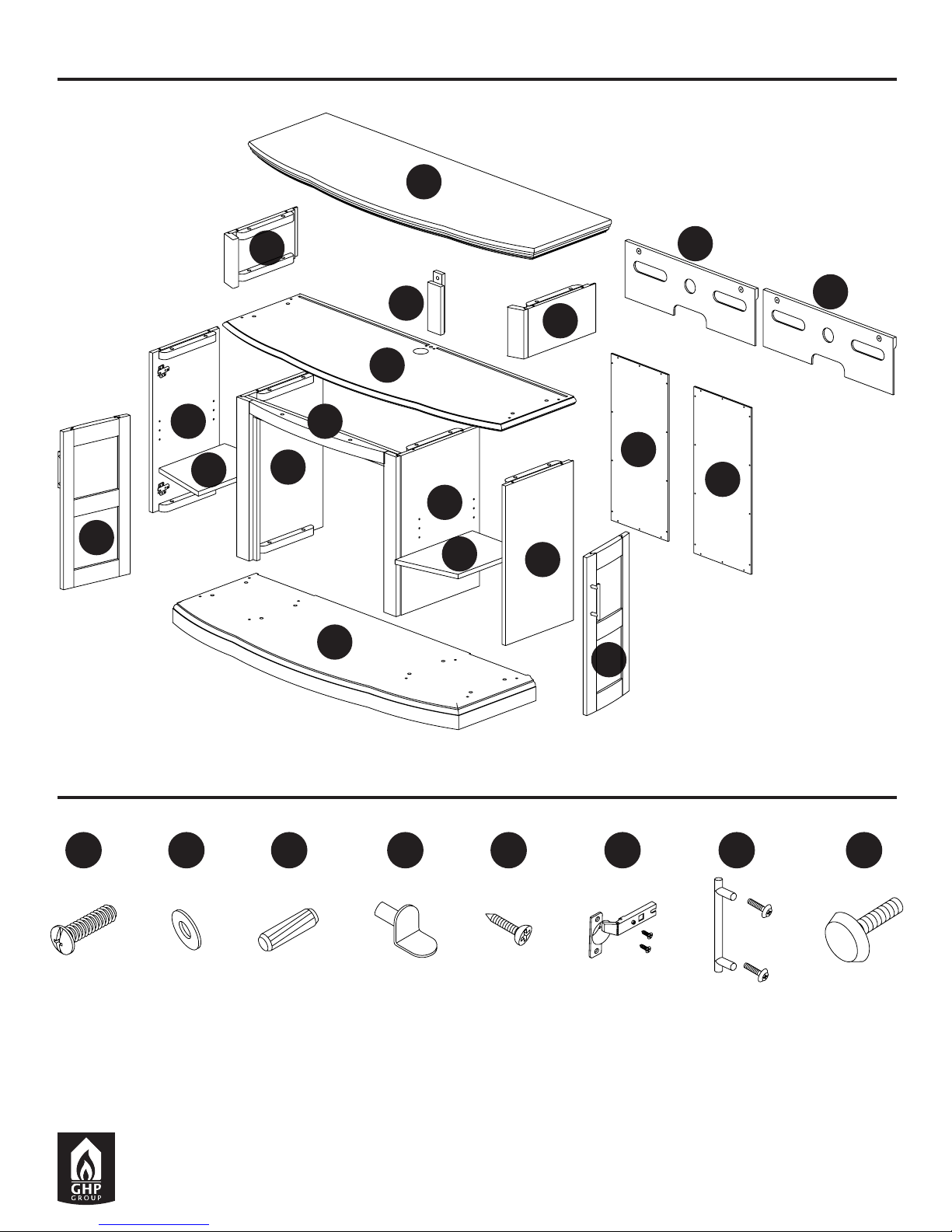

PACKAGE CONTENTS
HARDWARE CONTENTS
Bolt
Qty. 28 Dowel
Qty. 30
Washer
Qty. 28 Screw
Qty. 24 Handle
Qty. 2
Hinge
Qty. 4 Leveller Qty. 6
Shelf Pin
Qty. 8
M
P
R

3
PACKAGE CONTENTS
Some parts and specications may change without notice.
PART DESCRIPTION QTY.
PART NO.
CHERRY FINISH
248-12-68M
A Top Panel 1 20-06-045
B Upper Left Side Panel 1 20-06-046
C Upper Right Side Panel 1 20-06-047
D Upper Back Panel 2 20-06-048
E Back Panel Support 1 20-06-049
F Adjustable Shelf 2 20-06-050
G Media Shelf 1 20-06-051
H Lower Left Side Panel 1 20-06-052
J Lower Right Side Panel 1 20-06-053
K Left Inner Panel 1 20-06-054
L Right Inner Panel 1 20-06-055
M Front Rail 1 20-06-056
N Lower Back Panel 2 20-06-057
P Base 1 20-06-058
R Left Door 1 20-06-059
S Right Door 1 20-06-060
AA Bolt 28
20-09-536
BB Washer 28
CC Dowel 30
DD Shelf Pin 8
EE Screw 24
FF Hinge 4
GG Handle 2
HH Leveller 6

4
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2-3).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

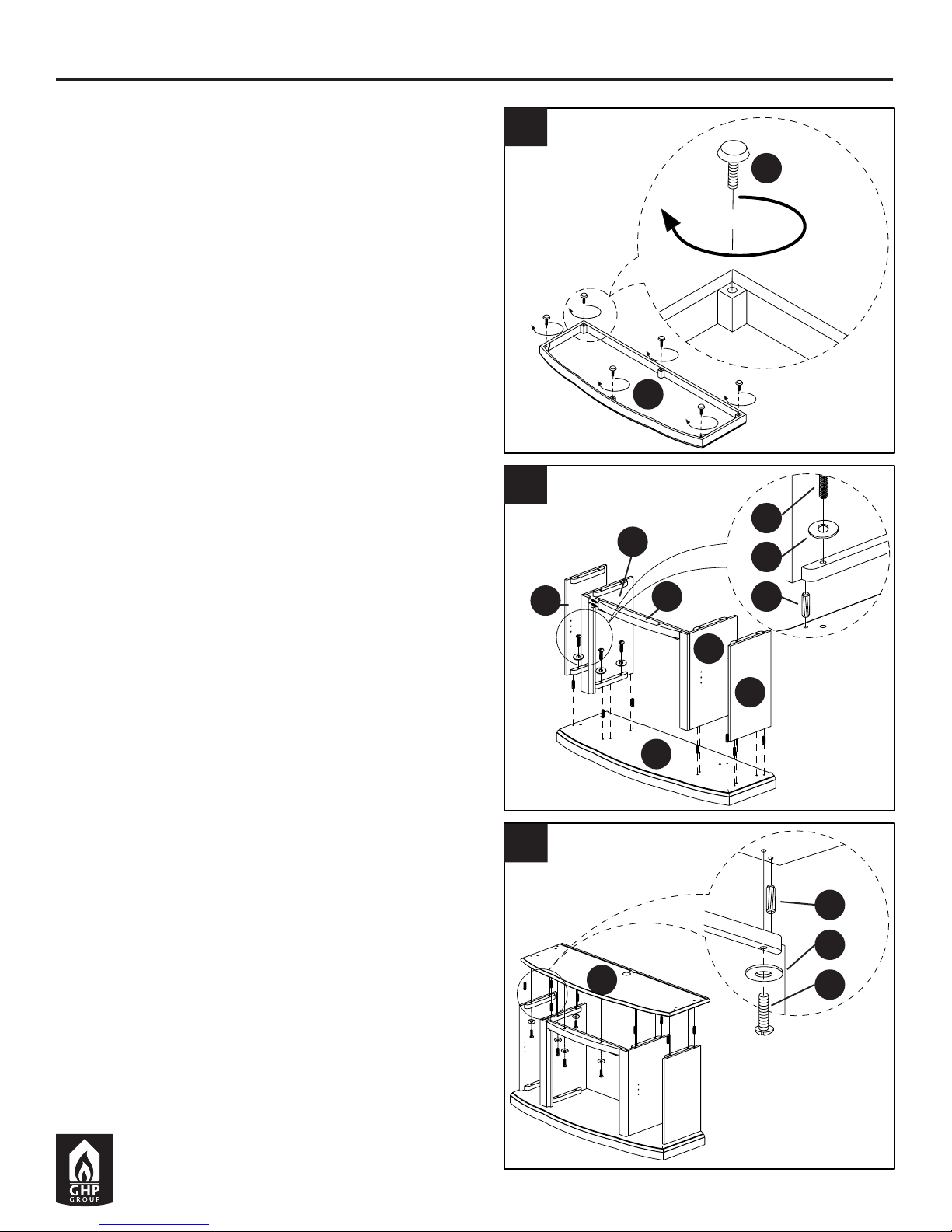

1. Lay base (P) upside down on a at, smooth
surface. Attach levellers (HH) to base (P) by
screwing into predrilled holes in glue blocks on
corners of base (P).
2. Set base (P) upright. Insert 8 dowels (CC)
into predrilled holes in base (P) as illustrated.
Insert 2 dowels (CC) into predrilled holes in
each end of front rail (M). Slip left inner panel
(K) and right inner panel (L) over dowels in
base (P). Slip dowelled ends of front rail (M)
into predrilled holes in left inner panel (K) and
right inner panel (L) as illustrated. Slip left side
panel (H) and right side panel (J) over dowels
in base (P). Secure by inserting bolts (AA)
and washers (BB) through predrilled holes in
bottom edge of inner panels and side panels
and tightening with screwdriver.
3. Insert 8 dowels (CC) into predrilled holes of
top edge of lower side panels (H,J) and inner
panels (K,L) as illustrated. Slip dowelled ends
into predrilled holes of media shelf (G). Secure
by inserting bolts (AA) and washers (BB)
through predrilled holes as illustrated. Tighten
with screwdriver.
ASSEMBLY INSTRUCTIONS
1
3
2
HH
AA
AA
BB
CC
BB
CC
P
P
G
J
M
K
L
H

5

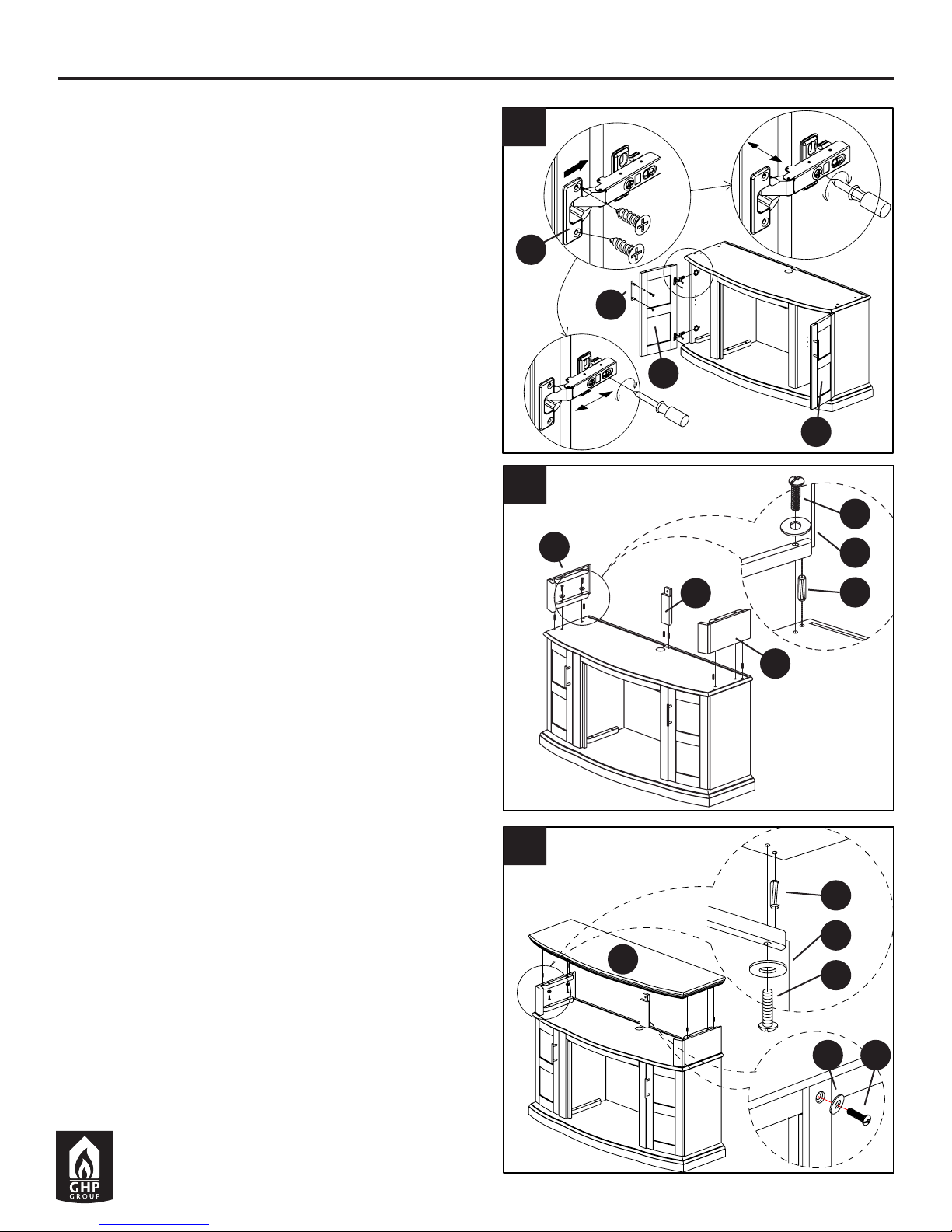

4. Attach left cabinet door (R) on left side by
sliding hinges (FF) into corresponding hinge
receivers on left side of assembled mantel.
Tighten set screws with screwdriver. Attach
handle (GG) to left cabinet door (R) with bolts as
illustrated.
Repeat on right side using right cabinet door (S).
5. Insert 4 dowels (CC) into predrilled holes
in media shelf (G). Slip upper left side panel
(B) over dowels (CC) until snug. Secure with
bolts (AA) and washers (BB) inserted through
pre-drilled holes as illustrated. Tighten with
screwdriver. Repeat for upper right side panel
(C).
Slip back panel support (E) over dowels (CC)
until snug.
6. Insert 4 dowels (CC) into predrilled holes in
top edge of upper side panels (B,C). Slip top
panel (A) over dowels (CC) until snug. Secure
from the inside with bolts (AA) and washers (BB)
through predrilled holes as illustrated. Tighten
with screwdriver.
Secure back panel support (E) with one bolt
(AA) and one washer (BB) inserted through
the pre-drilled hole as illustrated. Tighten with
screwdriver.
ASSEMBLY INSTRUCTIONS
6
5
4
AA
AA
BB
CC
BB
B
C
E
A
R
S
GG
FF
CC
AA
BB

6

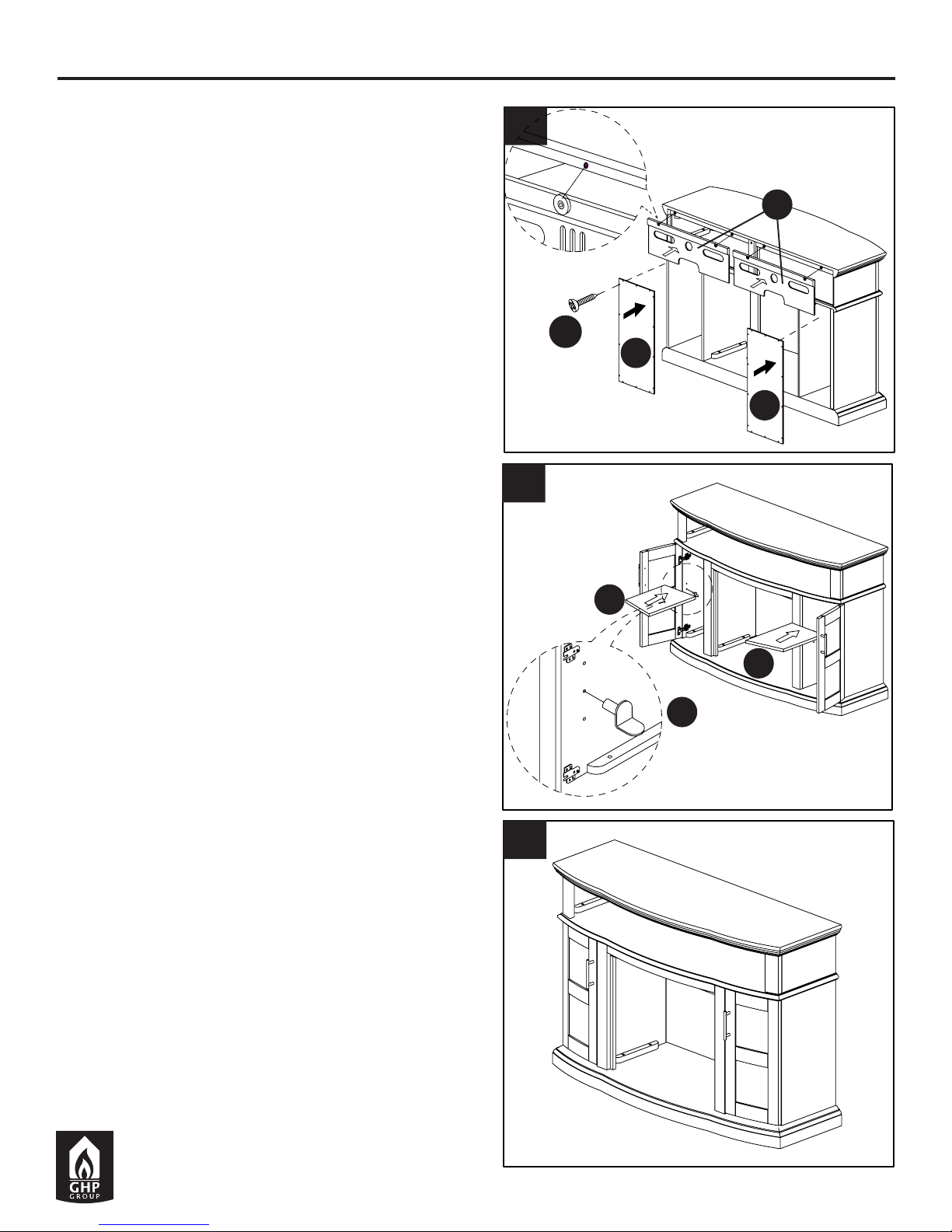

7. Attach upper back panels (D) by dropping
into place using magnetic backing as
illustrated. Attach both lower back panels (N)
by placing screws (EE) through predrilled holes
as shown and tightening with screwdriver.
8. Insert shelf pins (DD) in desired locations on
each side of mantel and lay adjustable shelves
(F) on top of shelf pins (DD).
9. Set completed mantel in desired position
against wall.
ASSEMBLY INSTRUCTIONS
9
8
7
D
N
DD
F
F
N
EE

7
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302

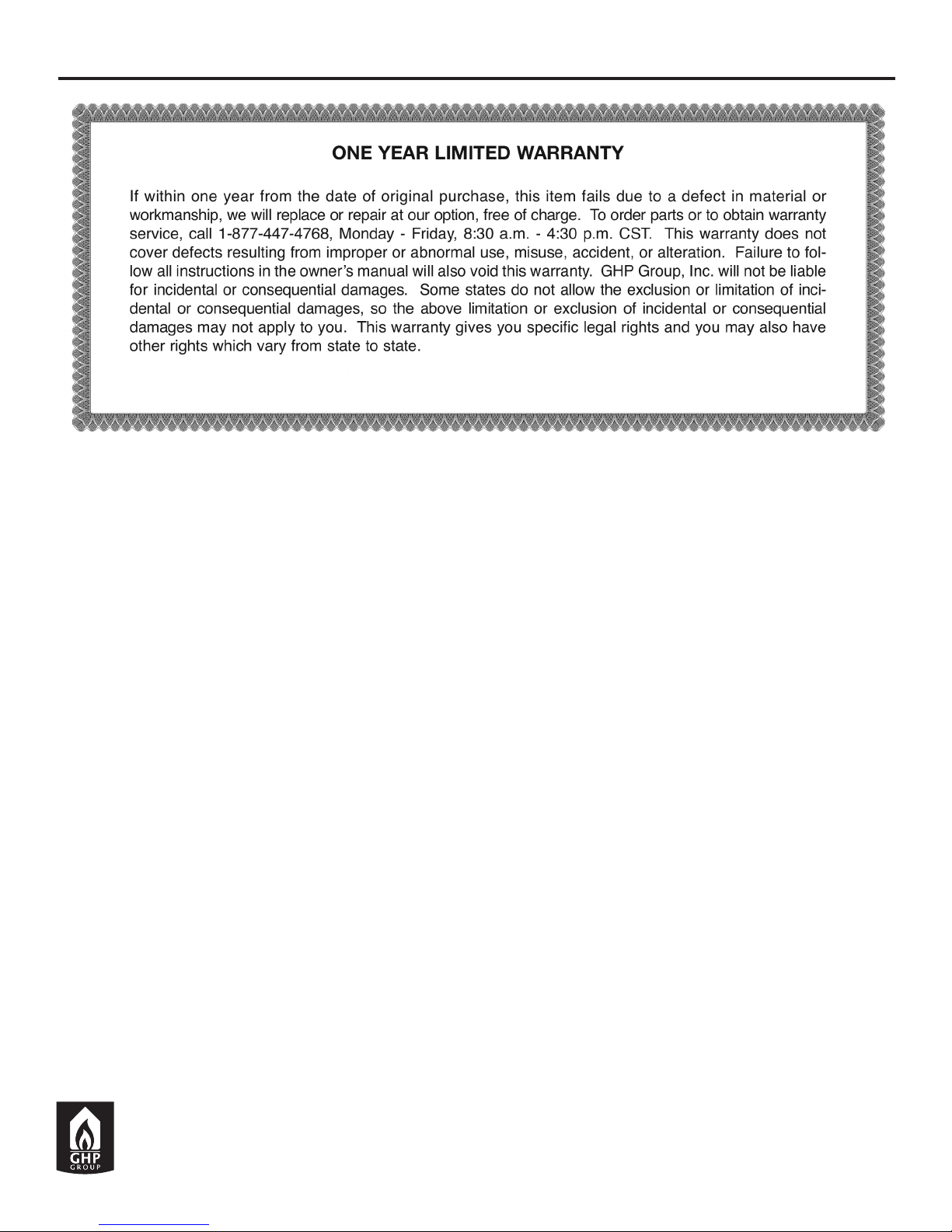

ONE YEAR LIMITED WARRANTY
Notice to the Customer
Our quality furniture is built keeping tradition in mind. Variations in actual wood color and nishes which may result
from natural characteristics of the wood, such as grain patterns, mineral streaks and the like, are not considered
defects. As wood continues to move and age you may notice these slight differences in color, even on different
parts of any individual unit. Sound knots and slight surface cracks are true personality of a quality piece of wood
furniture.
There are several practices we reccomend so that you may maintain your new furniture in top condition. First of all,
to maintain the nish, you should clean with a soft, slightly damp cloth and buff with a dry cloth. Secondly, wood
furniture should never be dragged across a oor. The added stress from dragging the unit may cause the dragged
edge to splinter or it may cause some joints to loosen.
Please contact us for any questions or concerns you may have regarding your new piece of furniture.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768 Printed in China

8
MODELO #248-12-68M
ADJUNTE SU RECIBO AQUÍ
Número de serie ________________________________ Fecha de compra _________________________________
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-447-4768,
de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos un correo electrónico a
[email protected].
MANTO CEREZA MEDIA PARA MUEBLE
DE CHIMENEA DE 24 PULG.
20-10-252 2015-07-02

9

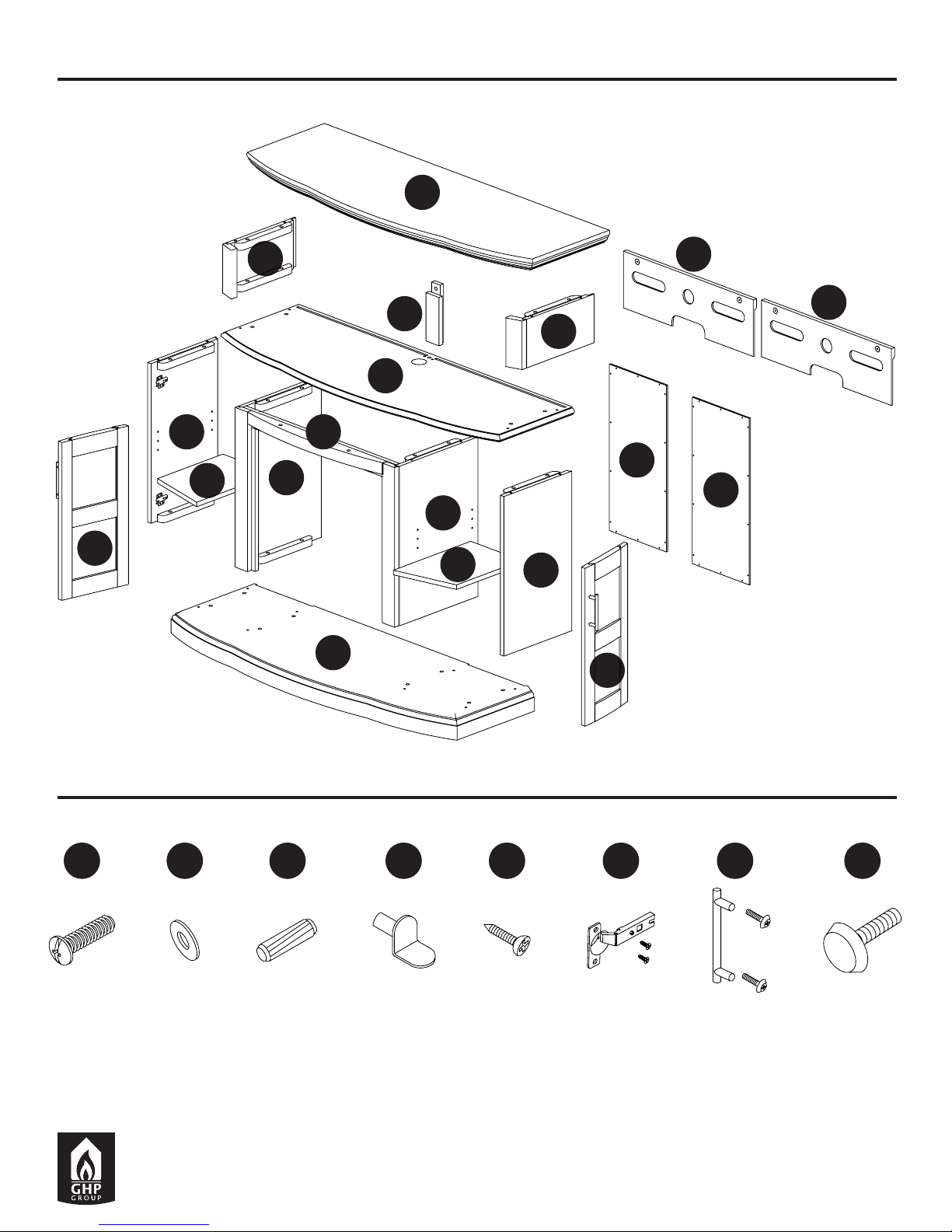

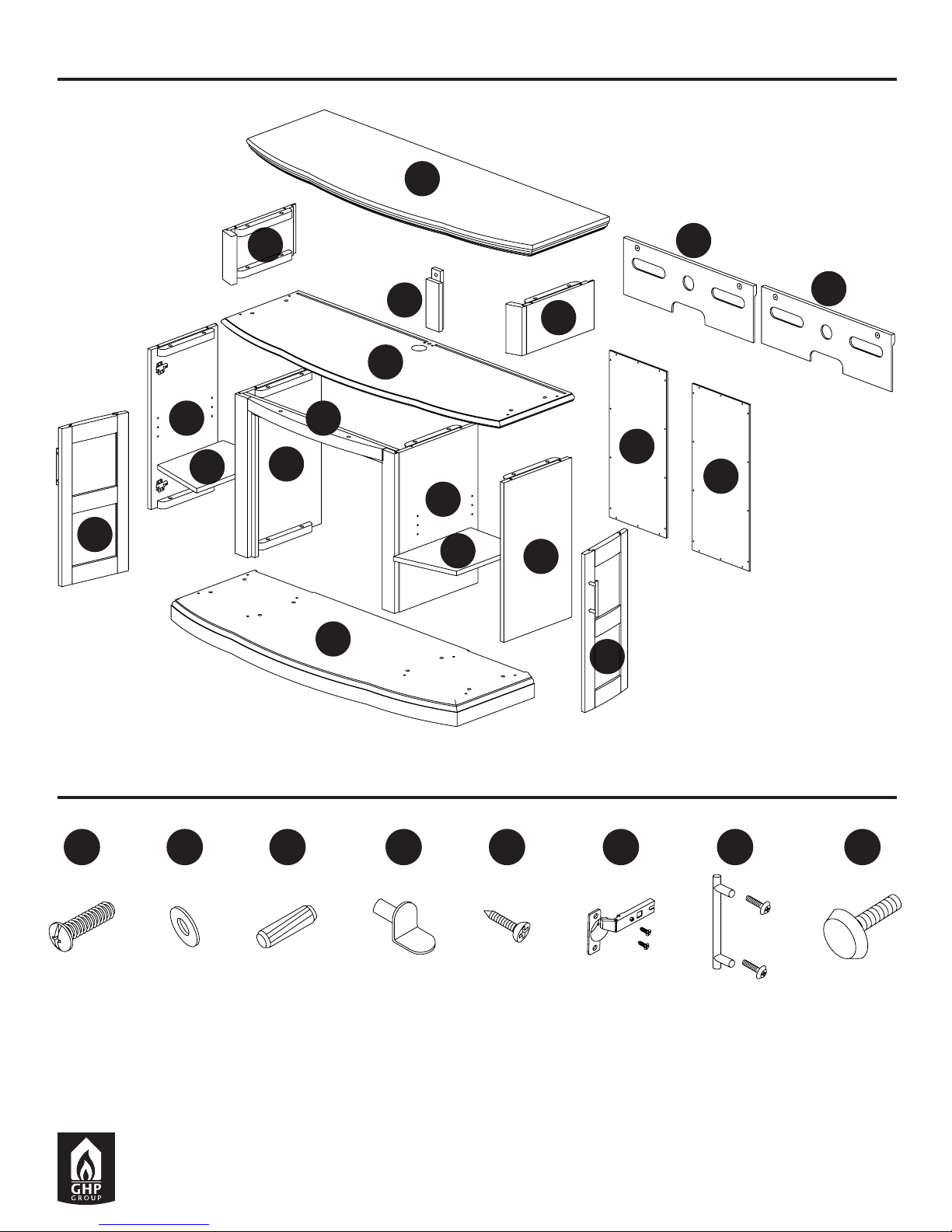

CONTENIDO DEL EMPAQUE
CONTENIDO HARDWARE
A
GG HH
FFEE
DDCCBB
AA
B
C
E
G
N
N
S
J
F
FK
L
H
D
D
Perno
Cant. 28 Espigos
Cant. 30
Arandela
Cant. 28 Tornillo
Cant. 24 Manija
Cant. 2
Bisagra
Cant. 4 Patas Cant. 6
Aller del
estante
Cant. 8
M
P
R

10
CONTENIDO DEL EMPAQUE
Algunas partes y las especicaciones pueden cambiar sin previo aviso.
PIEZA DESCRIPCIÓN CANT.
NÚMERO DE PARTE
ACABADO CEREZA
248-12-68M
A Panel superior 1 20-06-045
B Panel superior del lado izquierdo 1 20-06-046
C Panel superior derecho de Side 1 20-06-047
D Panel superior de la espalda 2 20-06-048
E Volver Soporte Panel 1 20-06-049
F Estante ajustable 2 20-06-050
G Mediateca 1 20-06-051
H Baja panel lateral izquierdo 1 20-06-052
J Bajo Panel Lateral Derecho 1 20-06-053
K Panel Interior Izquierda 1 20-06-054
L Panel Interior Derecha 1 20-06-055
M Frente Rail 1 20-06-056
N Bajo el panel posterior 2 20-06-057
P Base 1 20-06-058
R Puerta Izquierda 1 20-06-059
S Puerta Derecha 1 20-06-060
AA Tornillo 28
20-09-536
BB Arandela 28
CC Espiga 30
DD Estante Pin 8
EE Tornillo 24
FF Bisagra 4
GG Manejar 2
HH Patas 6

11
Retire con cuidado todas las piezas de la caja
y asegúrese de que usted tiene todas las
piezas de la lista (consulte a la lista de piezas
en la página 9-10).
Si le faltan piezas, por favor llame a nuestro
departamento de servicio al cliente de GHP
al 1-877-447-4768.
1. Extienda la base (P) revertida sobre una
supercie plana y lisa. Coloque las patas (HH)
a la base (P) atornillandolas por los agujeros
en los bloques adhesivos en las esquinas de la
base (P).
2. Coloque la base (P) en posición recta.
Inserte 8 espigos (CC) dentro los huecos pre-
perforados en la base (P) como se ilustra.
Inserte 2 espigos (CC) dentro de los huecos
pre-perforados en cada extremo del riel de
la repisa (M). Deslice los paneles interiores
izquierdo (K) y derecho (L) sobre los espigos en
la base (P). Deslice los extremos con espigo,
correspondientes al riel de la repisa (M), dentro
de los huecos pre-perforados en los paneles
interiores izquierdo (K) y derecho (L) como se
ilustra. Deslice los paneles lateral izquierdo
(H) y derecho (J) sobre los espigos en la base
(P). Asegúrelos insertando tornillos (AA) y
arandelas (BB) a través de los huecos pre-
perforados en el borde inferior de los paneles
interiores y panales laterales, y apriételos con
destornillador.
3. Inserte 8 espigos (CC) dentro de los huecos
pre-perforados tanto en el borde superior de
los paneles laterales inferiores (H,J) como de
los paneles interiores (K,L) como se ilustra.
Deslice los extremos dentro de los huecos pre-
perforados del estante superior (G). Acóplelos
con tornillos (AA) y arandelas (BB) insertados
a través de los huecos pre-perforados como se
ilustra. Apriételos con destornillador.
INSTRUCCIONES DE MONTAJE
1
3
2
HH
AA
AA
BB
CC
BB
CC
P
P
G
J
M
K
L
H

12

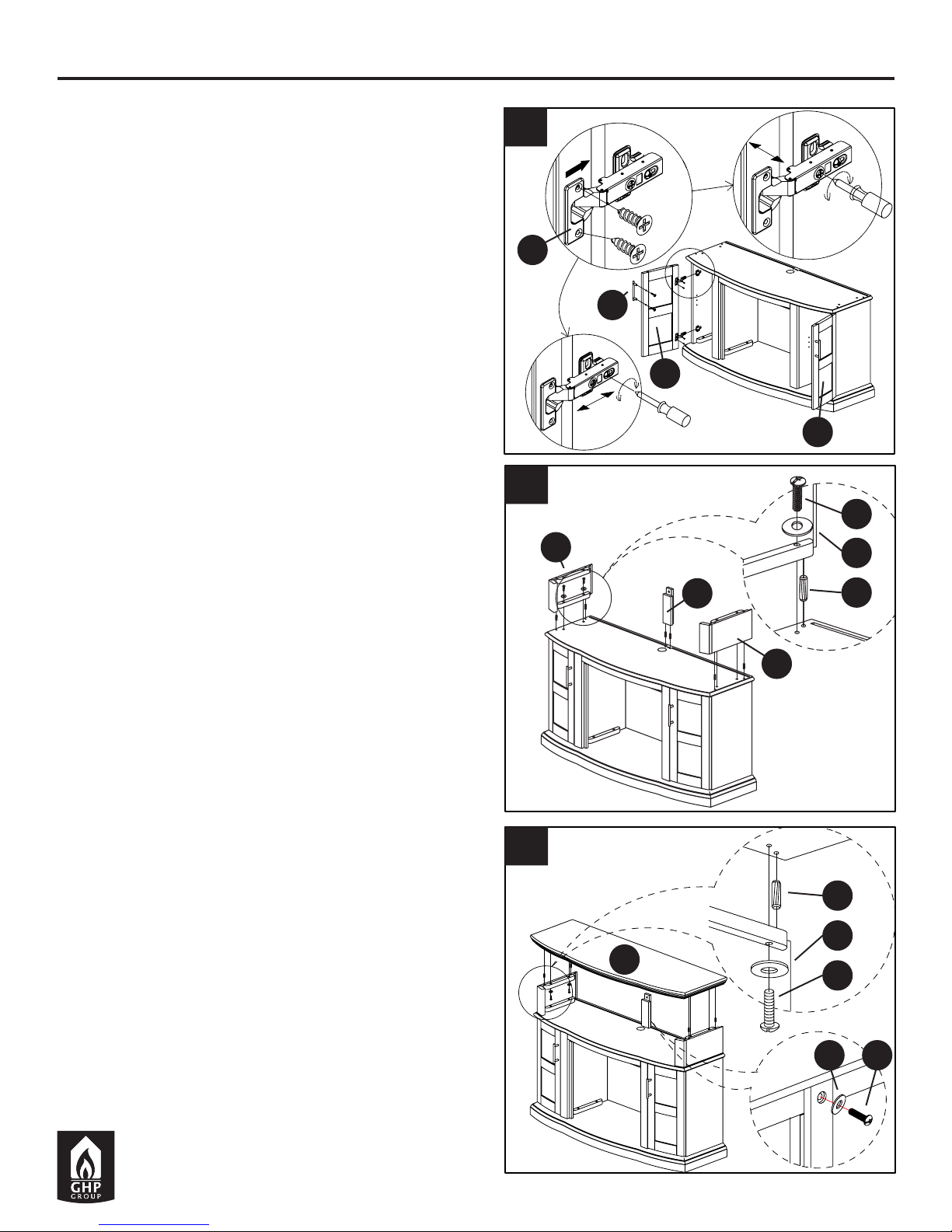

4. Acople la puerta del gabinete izquierdo (R)
deslizando las bisagras dentro los correspondientes
receptores del lado izquierdo del manto
ensamblado. Apriete los tornillos de jación
mediante destornillador. Acople la manija (GG) de
la puerta izquierda del gabinete (R) con un tornillo
como se ilustra.
Repita el proceso en el lado derecho, utilizando la
puerta del gabinete derecho (S).
5. Inserte 4 espigos (CC) dentro de los huecos
pre-perforados en la repisa superior (G). Deslice
el panel lateral izquierdo superior (B) sobre los
espigos (CC) hasta que ajuste. Asegúrelo con
tornillos (AA) y arandelas (BB), insertados a través
de los huecos pre-perforados como se ilustra.
Apriételos con destornillador. Repita el proceso con
el panel lateral superior derecho (C).
Deslice de nuevo el apoyo del panel (E) sobre las
espigas (CC) hasta que quede ajustado.
6. Inserte 4 espigos (CC) dentro de los huecos
pre-perforados en el borde de arriba de los
paneles laterales superiores (B,C). Deslice el
panel superior (A) sobre los espigos (CC) hasta
que ajuste. Asegúrelo desde adentro con tornillos
(AA) y arandelas (BB) a través de los huecos
pre-perforados como se ilustra. Apriételos con
destornillador.
Asegure la espalda de soporte del panel (E) con un
perno (AA) y una arandela (BB) inserta a través del
agujero previamente perforado como se ilustra.
INSTRUCCIONES DE MONTAJE
6
5
4
AA
AA
BB
CC
BB
B
C
E
A
R
S
GG
FF
CC
AA
BB

13
7. Coloque el panel superior trasero (D)
cayendo en su lugar usando respaldo
magnético, tal como se muestra en la
ilustración. Coloque ambos paneles inferiores
traseros (N) colocando los tornillos (EE) por
los agujeros como muestra la ilustración y
ajustandolos con un destornillador.
8. Inserte los pernos del estante (DD) adonde
desee sobre cada costado de la repisa del
hogar y ponga los estantes ajustables (F)
sobre los pernos del estante (DD).
9. Coloque la repisa armada en la posición
deseada contra la pared.
INSTRUCCIONES DE MONTAJE
9
8
7
D
N
DD
F
F
N
EE

14
5

          


    !  "
GARANTÍA lIMITAdA de UN AÑo
Si en el lapso de un año a partir de la fecha de compra original este artículo falla debido a un defecto
en el material o la mano de obra, lo reemplazaremos o repararemos sin cargos a nuestra discreción.
Para hacer un pedido de las piezas o para obtener el servicio de garantía, llame al 1-877-447-4768, de
lunes a viernes, de 9:00 a.m. a 4:30 p.m., hora central estándar. Esta garantía no cubre defectos que
sean producto de un uso incorrecto o anormal, uso indebido, accidente o alteración. No seguir todas
las instrucciones del manual del propietario también anulará esta garantía. El fabricante no será
responsable de daños accidentales o resultantes. Algunos estados no permiten la exclusión o limitación
de los daños accidentales o resultantes, de modo que las limitaciones anteriores pueden no aplicarse
en su caso. Esta garantía le otorga derechos legales específicos, pero podría tener también otros
derechos que varían según el estado.
GHP Group, Inc. • 8280 Austin Avenue • Morton Grove, Illinois 60053 • 877-447-4768
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
UN AÑO DE GARANTÍA LIMITADA
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768

15
MANTEAU MULTIMÉDIA CERISE POUR
FOYER DE 24 PO.
MODEL #248-12-68M
JOIGNEZ VOTRE REÇU ICI
Numéro de série ________________________________ Date d’achat _________________________________
Des questions, des problèmes, des pièces manquantes?
Avant de communiquer avec votre détaillant, adressez-vous au service à la clientèle au 877 447-4768,
du lundi au vendredi de 8 h 30 à 16 h 30 (HNC) ou par courriel à [email protected].
20-10-252 2015-07-02

16
CONTENU DE L’EMBALLAGE
CONTENU HARDWARE
A
GG HH
FFEE
DDCCBB
AA
B
C
E
G
N
N
S
J
F
FK
L
H
D
D
Boulon
Qté. 28 Chevilles
Qté. 30
Rondelle
Qté. 28 Vis
Qté. 24 Manipuler
Qté. 2
Charnière
Qté. 4 Pattes Qté. 6
Étagère pin
Qté. 8
M
P
R

17
CONTENU DE L’EMBALLAGE
Certaines parties et les spécications peuvent changer sans préavis.
PIÈCE DESCRIPTION QTÉ.
Nº DE PIÈCE
FINI CERISE
248-12-68M
A Panneau supérieur 1 20-06-045
B Panneau latéral gauche supérieure 1 20-06-046
C Panneau latéral droit supérieure 1 20-06-047
D Panneau arrière supérieur 2 20-06-048
E Support de panneau arrière 1 20-06-049
F Étagère réglable 2 20-06-050
G Étagère pour les médias 1 20-06-051
H Panneau inférieur gauche 1 20-06-052
J Panneau inférieur de droite 1 20-06-053
K Panneau intérieur Gauche 1 20-06-054
L Panneau intérieur droit 1 20-06-055
M Support avant 1 20-06-056
N Panneau arrière inférieur 2 20-06-057
P Base 1 20-06-058
R Porte gauche 1 20-06-059
S Porte droite 1 20-06-060
AA Boulon 28
20-09-536
BB Rondelle 28
CC Chevilles 30
DD Étagère pin 8
EE Vis 24
FF Charnière 4
GG Manipuler 2
HH Pattes 6

18
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
pages 16-17).
S'il y a des pièces manquantes, veuillez
communiquer avec le service à la clientèle
de GHP au 1 877 447-4768.
1. Placez la base (P) à l’envers sur une surface
plane et lisse. Fixez les pattes (HH) à la base
(P) en insérant les vis dans les trous des coins
en bois de la base (P).
2. Placez le panneau de base (P) à la verticale.
Insérez 8 chevilles (CC) dans les trous
prépercés de cette base (P) comme illustré.
Insérez ensuite 2 chevilles (CC) dans les
trous prépercés de chaque extrémité du rail
transversal (M) de l’étagère. Faites glisser le
panneau intérieur gauche (K) et celui de droite
(L) sur les chevilles de la base (P). Glissez
les extrémités chevillées du rail transversal
(M) dans les trous prépercés du panneau
intérieur gauche (K) et du panneau intérieur
droit (L). Faites glisser le panneau gauche
(H) et celui de droite (J) sur les chevilles de la
base (P). Insérez les boulons (AA) ainsi que
les rondelles (BB) dans les trous prépercés
situés sur la bordure inférieure des panneaux
et les panneaux latéraux internes pour les xer.
Serrez les bien avec un tournevis.
3. Insérez 8 chevilles (CC) dans les trous
prépercés positionnés sur la bordure
supérieure des panneaux intérieurs (K,L) et
(H,J) comme illustré. Glissez les extrémités
chevillées du dans les trous prépercés étagère
supérieure (G). Insérez les boulons (AA) et
les rondelles (BB) dans les trous prépercés
comme illustré. Avec un tournevis, serrez les
bien.
INSTRUCTIONS DE MONTAGE
1
3
2
HH
AA
AA
BB
CC
BB
CC
P
P
G
J
M
K
L
H

19
4. Du côté gauche du manteau assemblé,
attachez la porte gauche du cabinet (R) en
faisant glisser les charnières coulissantes dans
les trous de charnière qui y correspondent.
Avec un tournevis serrez les vis. Fixez ensuite
la poignée (GG) à la porte gauche du cabinet
(R) avec la vis comme illustré.
Répétez le même processus avec la porte
de droite (S) du cabinet pour le côté droit du
manteau assemblé.
5. Insérez 4 chevilles (CC) dans les trous
prépercés du panneau du haut de l’étagère
(G). Faites glisser le panneau supérieur de
gauche (B) sur les chevilles (CC) jusqu’à ce
que ça bloque. Insérez les boulons (AA) et les
rondelles (BB) dans les trous prépercés pour
les xer comme illustré. Avec un tournevis,
serrez les bien. Répétez le même processus
pour le panneau supérieur de droite (C).
Faites glisser le panneau arrière de support (E)
sur les broches (CC) jusqu’au blocage.
6. Insérez 4 chevilles (CC) dans les trous
prépercés situés sur le bord des panneaux
supérieurs de côté (B, C). Faites glisser le
panneau du haut (A) sur les chevilles (CC)
jusqu’à ce que ça bloque. De l’intérieur, insérez
les boulons (AA) et les rondelles (BB) dans les
trous prépercés pour les xer comme illustré.
Serrez les bien avec un tournevis.
Fixez le panneau arrière (E) avec un boulon
(AA) et une rondelle (BB) inséré à travers le
trou de support percé comme illustré.
INSTRUCTIONS DE MONTAGE
6
5
4
AA
AA
BB
CC
BB
B
C
E
A
R
S
GG
FF
CC
AA
BB

20
7. Attachez le panneau arrière supérieur (D) en
laissant tomber en place à l’aide d’un
support magnétique, comme illustré. Fixez les
deux panneaux arrière (N) avec des vis (EE).
Utilisez les trous, tel qu’illustré. Serrez avec un
tournevis.
8. Insérez les supports à étagère (DD) à
l’endroit choisi de chaque côté du foyer et
placez les étagères ajustables (F) sur les
supports à étagères (DD).
9. Placez le foyer contre un mur après
l’assemblage.
INSTRUCTIONS DE MONTAGE
9
8
7
D
N
DD
F
F
N
EE
