1
MODEL #23-68-48M
ATTACH YOUR RECEIPT HERE
Serial Number ________________________________ Purchase Date _________________________________
20-10-161 Rev. 5/14
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at 1-877-447-4768,
8:30 a.m. – 8:00 p.m. CST, Monday – Friday or email us at [email protected]
Español p. 7
Français p. 13
Espresso Media Mantel for 23” Firebox

2
PACKAGE CONTENTS
HARDWARE CONTENTS
Bolt
Qty. 21 Dowel
Qty. 20
Washer
Qty. 21
AA BB CC DD EE
Back
Panel
Screw
Qty. 34
Hinge
Qty. 4
F
GH
K
M
L
E
D
C
B
A
J
FF GG HH JJ
Shelf Pin
Qty. 8
Hinge
Screw
Qty. 16
Handle
Qty. 2 Handle
Screw
Qty. 2

3
PACKAGE CONTENTS
Some parts and specications may change without notice.
A
B
C
D
E
F
G
H
J
K
L
M
AA
BB
CC
DD
EE
FF
GG
HH
JJ
1
1
2
1
1
1
1
1
1
1
1
1
21
21
20
34
4
16
8
2
2
Top Panel
Top Shelf
Adjustable Shelf
Base
Left Side Panel
Right Side Panel
Left Inner Panel
Right Inner Panel
Support Leg
Upper Back Panel
Lower Back Panel
Cabinet Door
Bolt
Washer
Dowel
Back Panel Screw
Hinge
Hinge Screw
Shelf-pin
Handle
Handle Screw
20-12-254
20-12-255
20-12-256
20-12-257
20-12-258
20-12-259
20-12-260
20-12-261
20-12-262
20-12-263
20-12-264
20-12-265
20-09-108
20-09-109
20-09-110
20-09-111
20-09-112
20-09-113
20-09-114
20-09-115
20-09-116
PART QTY.DESCRIPTION PART NO.

4
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2-3).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

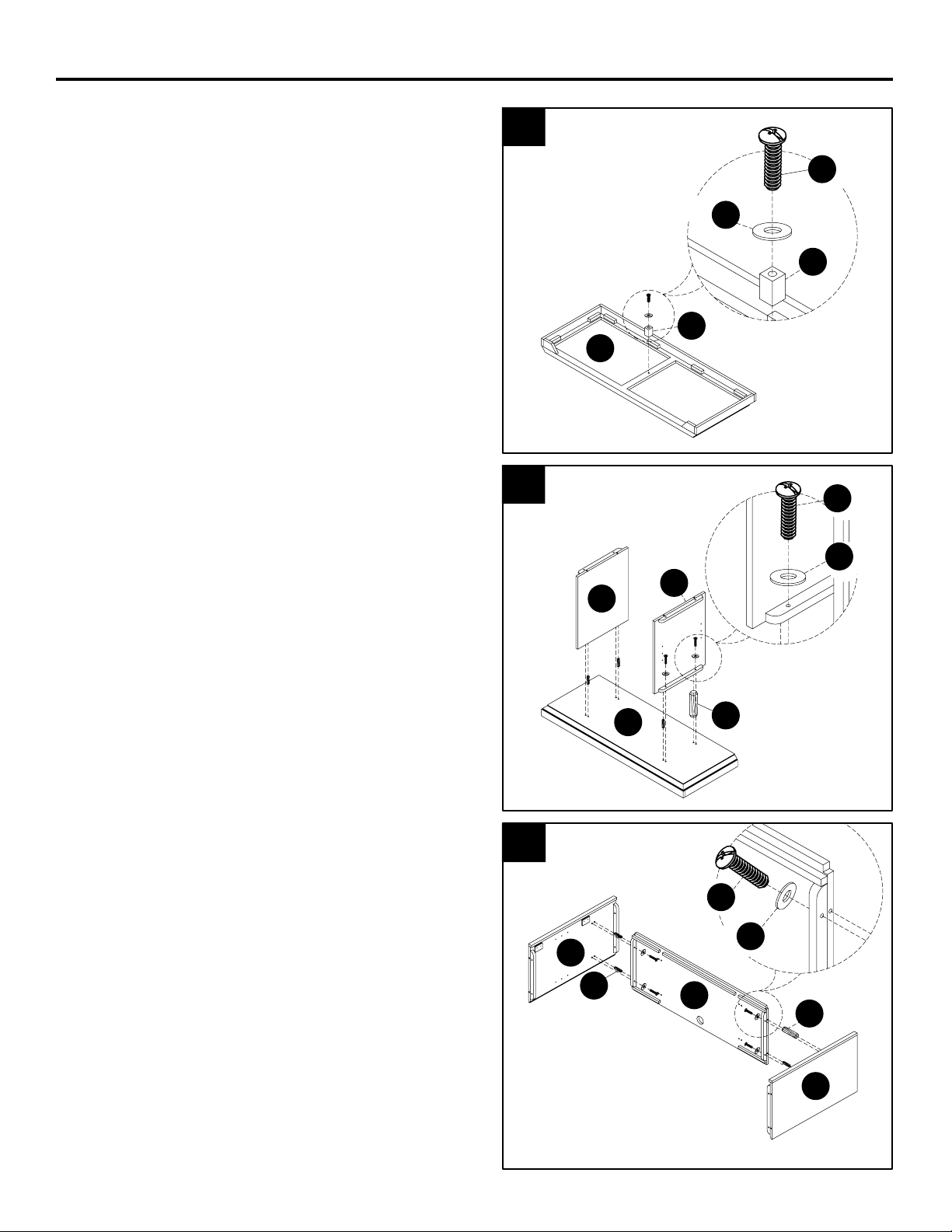

1. Attach support leg (J) to base (D) with bolt
(AA) and washer (BB) through predrilled holes
as illustrated.
2. Set base (D) upright and insert 4 dowels
(CC) into pre-drilled holes in base (D). Slip
left inner panel (G) over dowels on the left
side. Slip right inner panel (H) over dowels on
right side. Make sure both panels are snug,
then secure with washers (BB) and bolts (AA)
inserted through pre-drilled holes as illustrated.
Tighten with screwdriver.
3. Assemble top shelf (B) and side panels (E
and F) by inserting dowels (CC) into each
end of top shelf (B) as illustrated. Slip left
side panel (E) over dowels (CC) and secure
with boltsn (AA) and washers (BB). Repeat
using right side panel (F). Tighten all bolts with
screwdriver.
ASSEMBLY INSTRUCTIONS
1
3
BB
J
G
D
B
AA
CC
BB
AA
2
H
F
AA
CC
CC
EBB
D
J

5

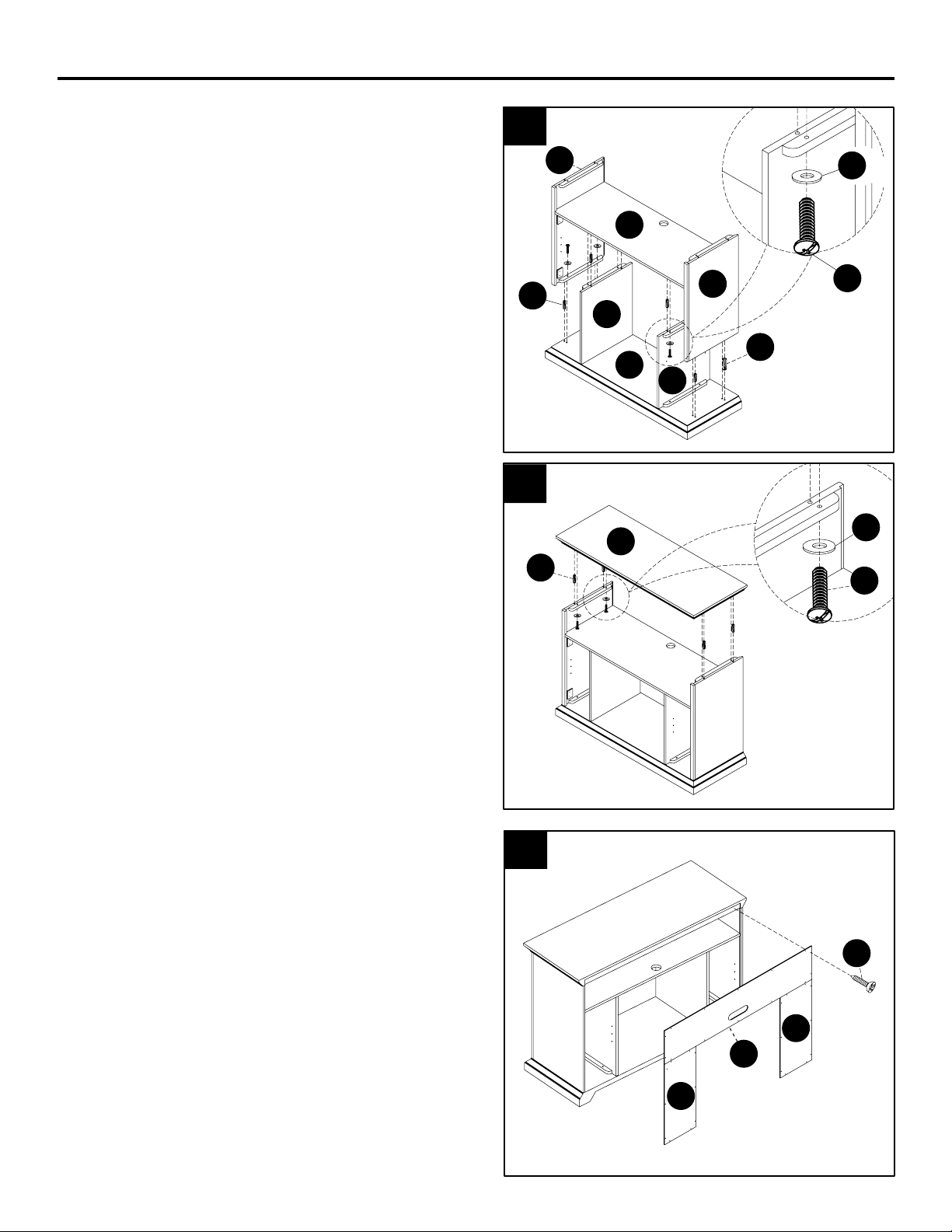

4. Insert dowels (CC) into predrilled holes in
top edge of left and right inner panels (G and
H). Insert dowels (CC) into predrilled holes in
base (D). Slip top shelf/side assembly over
dowels (CC) until assembly sits snugly on base
(D). Insert bolts (AA) through washers (BB)
through predrilled holes in inner panel glue
blocks, and into predrilled holes in top shelf (B)
as illustrated.
Tighten with screwdriver.
5. Insert dowels (CC) into predrilled holes in
top edge of side panels. Slip top panel (A) over
dowels (CC) and onto mantle assembly. From
underneath, insert bolts (AA) through washers
(BB) and into pre-drilled holes as illustrated.
Tighten with screwdriver.
6. Attach upper back panel (K) and lower back
panels (L) to back of mantle assembly using
screws (DD) through predrilled holes as
illustrated. Tighten all screws with screwdriver.
ASSEMBLY INSTRUCTIONS
5
F
G
D
AA
CC
4
B
BB
CC
6
E
H
K
A
DD
AA
CC
BB
L
L

6
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
Notice to the Customer
Our quality furniture is built keeping tradition in mind. Variations in actual wood color and nishes which may result
from natural characteristics of the wood, such as grain patterns, mineral streaks and the like, are not considered
defects. As wood continues to move and age you may notice these slight differences in color, even on different
parts of any individual unit. Sound knots and slight surface cracks are true personality of a quality piece of wood
furniture.
There are several practices we reccomend so that you may maintain your new furniture in top condition. First of all,
to maintain the nish, you should clean with a soft, slightly damp cloth and buff with a dry cloth. Secondly, wood
furniture should never be dragged across a oor. The added stress from dragging the unit may cause the dragged
edge to splinter or it may cause some joints to loosen.
Please contact us for any questions or concerns you may have regarding your new piece of furniture.
ONE YEAR LIMITED WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or to obtain warranty
service, call 1-877-447-4768, Monday – Friday, 8:30a.m. – 4:30p.m. CST. This warranty does not cover
defects resulting from improper or abnormal use, misuse, accident, or alteration. Failure to follow all
instructions in the owner’s manual will also void this warranty. GHP Group, Inc. will not be liable for
incidental or consequential damages. Some states do not allow the exclusion or limitation of incidental
or consequential damages, so the above limitation or exclusion of incidental or consequential damages
may not apply to you. This warranty gives you specic legal rights, and you may also have other rights
which vary from state to state.
ONE YEAR LIMITED WARRANTY
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768 Printed in China

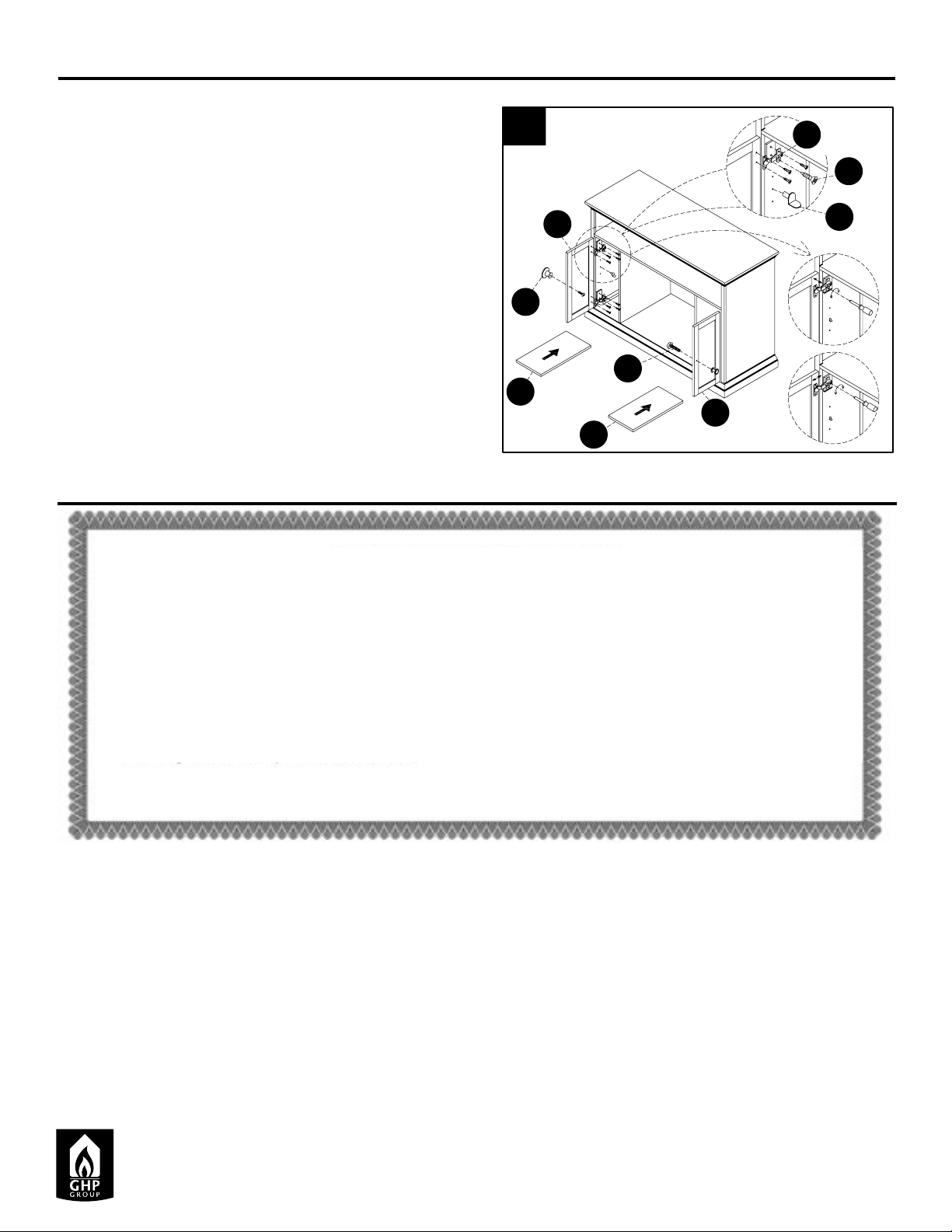

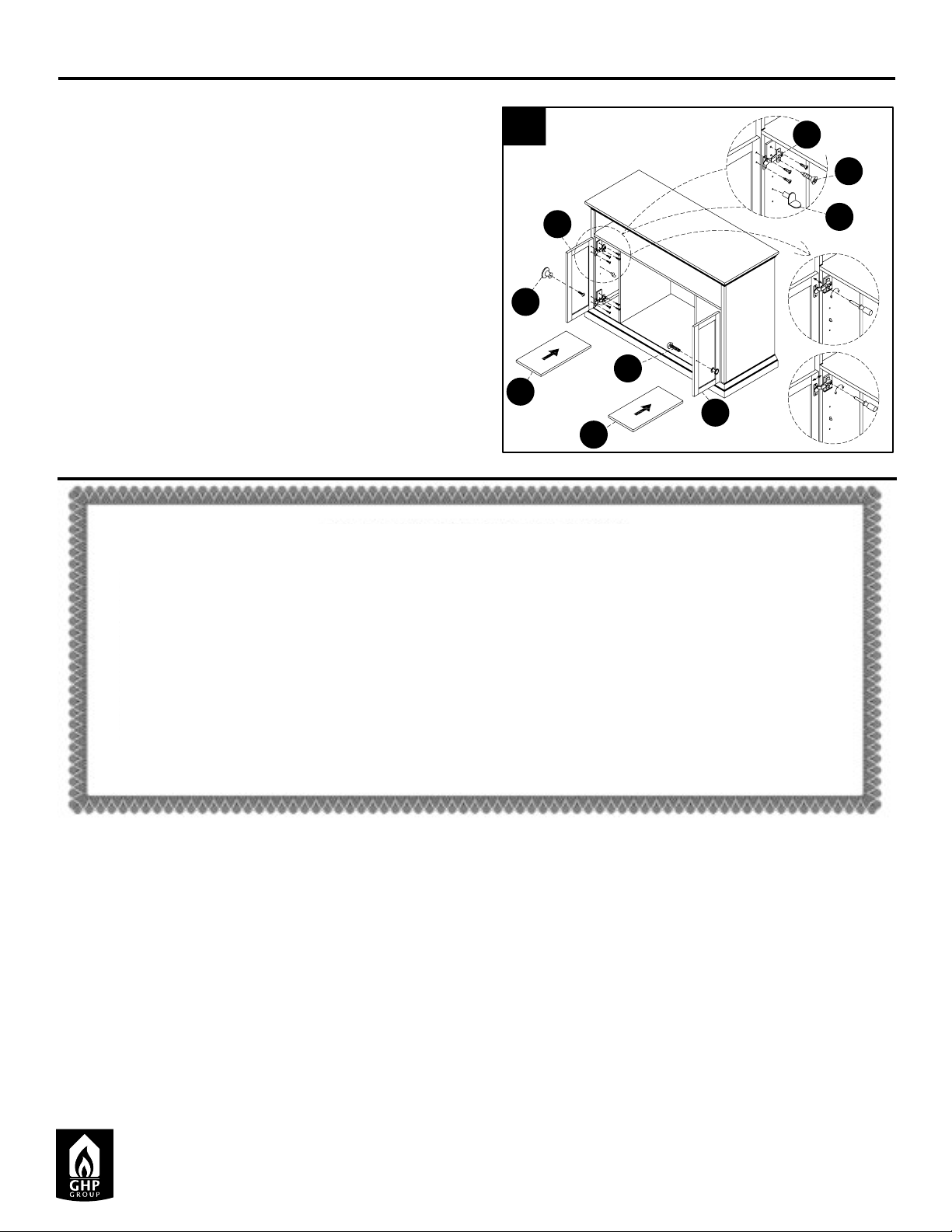

7. Attach hinges (EE) to mantle assembly and
cabinet door (M) with screws (FF) as
illustrated. Note: Once the mantle is in
position, align cabinet doors (M) by turning
hinge adjustment screw left or right until
cabinet door hangs squarely.
Attach handles (HH) to cabinet doors (M) with
screws (JJ). Insert shelf pins (GG) at
preferred shelf heights inside mantle and lay
shelves (C) on top of shelf pins (GG).
ASSEMBLY INSTRUCTIONS
7
JJ
C
M
C
FF
HH
EE
GG
M

7
MODELO #23-68-48M
ADJUNTE SU RECIBO AQUÍ
Número de serie ________________________________ Fecha de compra _________________________________
20-10-161 Rev. 5/14
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-447-4768,
de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos un correo electrónico a
[email protected].
Mueble de electrónicos espresso, para
Cámara de Combustión de 23”

8
CONTENIDO DEL EMPAQUE
CONTENIDO HARDWARE
Perno
Cant. 21 Clavija
Cant. 20
Arandela
Cant. 21
AA BB CC DD EE
Tornillo
Cant. 34 Bisagra
Cant. 4
F
GH
K
M
L
E
D
C
B
A
J
FF GG HH JJ
Pasador
de la
Repisa
Cant. 8
Bisagra
Tornillo
Cant. 16
Manija
Cant. 2 Tornillo
Cant. 2

9
CONTENIDO DEL EMPAQUE
Algunas partes y las especicaciones pueden cambiar sin previo aviso.
A
B
C
D
E
F
G
H
J
K
L
M
AA
BB
CC
DD
EE
FF
GG
HH
JJ
1
1
2
1
1
1
1
1
1
1
1
1
21
21
20
34
4
16
8
2
2
Panel Superior
Repisa Superior
Repisa Ajustable
Base
Panel del Lado Izquierdo
Panel del Lado Derecho
Panel Interior Izquierdo
Panel Interior Derecho
Pata de Apoyo
Panel Superior Trasero
Panel Inferior Trasero
Puerta del Gabinete
Perno
Arandela
Clavija
Tornillo
Bisagra
Bisagra Tornillo
Pasador de la Repisa
Manija
Tornillo
20-12-254
20-12-255
20-12-256
20-12-257
20-12-258
20-12-259
20-12-260
20-12-261
20-12-262
20-12-263
20-12-264
20-12-265
20-09-108
20-09-109
20-09-110
20-09-111
20-09-112
20-09-113
20-09-114
20-09-115
20-09-116
PIEZA CANT.DESCRIPCIÓN NÚMERO DE PARTE

10
INSTRUCCIONES DE MONTAJE
Retire con cuidado todas las piezas de la caja
y asegúrese de que usted tiene todas las
piezas de la lista (consulte a la lista de piezas
en la página 8-9).
Si le faltan piezas, por favor llame al GHP
servicio al cliente al 1-877-447-4768.
1. Ajuste la pata de apoyo (J) a la base (D) con
perno (AA) y arandela (BB) a través de los
huecos pre-perforados como se ilustra.
2. Coloque la base (D) en posición vertical e
inserte 4 tacos (CC) dentro de los huecos
preperforados en la base (D). Deslice el panel
interior izquierdo (G) sobre los tacos en el lado
izquierdo. Deslice el panel interior derecho (H)
sobre los tacos en el lado derecho. Asegúrese
de que ambos paneles quedan bien ajustados.
Luego, asegúrelos con arandelas (BB) y
pernos (AA) insertados a través de los huecos
pre-perforados como se ilustra. Apriételos con
destornillador.
3. Ensamble la repisa superior (B) y los
paneles laterales (E y F) insertando tacos (CC)
dentro de cada extremo de la repisa superior
(B) como se ilustra. Deslice el panel lateral
izquierdo (E) sobre los tacos (CC) y asegúrelos
con pernos (AA) y arandelas (BB). Repita el
proceso, utilizando el panel del lado derecho
(F). Apriete todos los pernos con destornillador.
1
3
BB
J
G
D
B
AA
CC
BB
AA
2
H
F
AA
CC
CC
EBB
D
J

11
INSTRUCCIONES DE MONTAJE
4. Inserte los tacos (CC) dentro de los huecos
pre-perforados en el borde superior de los
paneles interiores izquierdo y derecho (G y H).
Inserte tacos (CC) dentro de los huecos
pre-perforados de la base (D). Deslice la parte
superior del ensamble repisa/costado sobre
tacos (CC) hasta que el ensamble se asiente
completamente sobre la base (D). Inserte
pernos (AA) a través de arandelas (BB), a
través de los huecos pre-perforados en los
bloques de pegamento del panel interior, y de
los huecos pre-perforados en la repisa superior
(B) como se ilustra. Apriete con destornillador.
5. Inserte tacos (CC) dentro de los huecos
preperforados en el borde superior de los
paneles laterales. Deslice el panel superior
(A) sobre los tacos (CC) y sobre el ensamble
del mueble. Por debajo, inserte pernos (AA)
a través de arandelas (BB) y de los huecos
pre-perforados como se ilustra. Apriete con
destornillador.
6. Acople el panel superior trasero (K) y los
paneles inferiores traseros (L) a la parte
trasera del ensamble del mueble, insertando
tornillos (DD) a través de los huecos pre-
perforados como se ilustra. Apriete todos los
tornillos con destornillador.
5
F
G
D
AA
CC
4
B
BB
CC
6
E
H
K
A
DD
AA
CC
BB
L
L

12
AVISO PARA EL CONSUMIDOR
Nuestros muebles de calidad de fabrican teniendo en mente la tradición. Las variaciones en el color y
acabados de la madera, que pueden ser resultado de las características naturales de la misma, tales
como el patrón de las vetas, manchas minerales y otros similares, no se consideran defectos. A medida
que la madera continúa moviéndose y envejeciendo, usted podrá notar estas ligeras diferencias en color,
incluso en diferentes partes de una pieza individual. Los nudos profundos y las pequeñas rajaduras en la
supercie indican la personalidad verdadera de una pieza de madera de buena calidad.
Existen varias formas que recomendamos para que mantenga sus muebles nuevos en las mejores
condiciones. Primero que todo, para mantener el acabado debe limpiar con un paño suave, ligeramente
húmedo, y pulir con un paño seco. Además, los muebles de madera nunca deben arratrarse por el piso.
el estrés agregado de arrastrar la unidad puede causar que la parte arrastrada se astille o que se aoje
una unión.
Comuníquese con nostoros si tiene alguna pregunta o preocupación acerca de su nuevo mueble.
UN AÑO DE GARANTÍA LIMITADA
INSTRUCCIONES DE MONTAJE
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
7. Acople las bisagras (EE) al ensamble del
mueble y a la puerta del gabinete (M) con
tornillos (FF) como se ilustra. Nota: Una vez
que el mueble esté colocado, alinee las
puertas del gabinete (M) girando el tornillo de
ajuste de la bisagra hacia la izquierda o
derecha hasta que la puerta del gabinete
pende en ángulo recto. Acople las manijas
(HH) a las puertas del gabinete (M) con
tornillos (JJ). Inserte los pasadores de la
repisa (GG) a la altura en que se desee dicha
repisa dentro del mueble. Descanse las
repisas (C) sobre dichos pasadores (GG).
7
JJ
C
M
C
FF
HH
EE
GG
M
GARANTÍA LIMITADA DE UN AÑO
Si un lapso de un año a partir de la fecha de compra original este artículo falla debido a un defecto en
el material o la mano de obra, lo reemplzaremos o repararemos sin cargos a nuestra discreción. Para
hacer un pedido de las piezas o para obtener el servicio de garantía, llame al 1-800-776-9425, 8:30
a.m. – 5:00 p.m. EST, Monday – Friday. Esta garantía no cubre defectos que sean producto de un uso
incorrecto o anormal, uso indebido, accidente o alteración. No seguir todas las instrucciones del manual
del propietario también anulará esta garantía. El fabricante no será reponsable de daños accidentales
o resultantes. Algunos estados no permiten la exclusión o limitación de los daños accidentales o
resultantes, de modo que las limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le
otorga derechos legales especícos, pero podría tener también otros derechos que verían según el
estado.
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302

13
JOIGNEZ VOTRE REÇU ICI
Numéro de série ________________________________ Date d’achat _________________________________
20-10-161 Rev. 5/14
Des questions, des problèmes, des pièces manquantes?
Avant de communiquer avec votre détaillant, adressez-vous au service à la clientèle au 877 447-4768,
du lundi au vendredi de 8 h 30 à 16 h 30 (HNC) ou par courriel à [email protected].
MODELE #23-68-48M
Manteau en Bois de Chêne Foncé pour un
Foyer électrique de 23”

14
CONTENU DE L’EMBALLAGE
CONTENU HARDWARE
Boulon
Qté. 21 Goujon
Qté. 20
Rondelle
Qté. 21
AA BB CC DD EE
Vis
Qté. 34 Charnière
Qté. 4
F
GH
K
M
L
E
D
C
B
A
J
FF GG HH JJ
Goupille de
l’étagère
Qté. 8
Vis
Qté. 16
Poignée
Qté. 2 Vis
Qté. 2

15
CONTENU DE L’EMBALLAGE
Certaines parties et les spécications peuvent changer sans préavis.
A
B
C
D
E
F
G
H
J
K
L
M
AA
BB
CC
DD
EE
FF
GG
HH
JJ
1
1
2
1
1
1
1
1
1
1
1
1
21
21
20
34
4
16
8
2
2
Panneau supérieur
Planche du haut
Tablette réglable
Base
Panneau latéral gauche
Panneau latéral droit
Panneau intérieur gauche
Panneau intérieur droit
Pieds de support
Panneau arrière supérieur
Panneau arrière inférieur
Porte du placard
Boulon
Rondelle
Goujon
Vis
Charnière
Vis
Goupille de l’étagère
Poignée
Vis
20-12-254
20-12-255
20-12-256
20-12-257
20-12-258
20-12-259
20-12-260
20-12-261
20-12-262
20-12-263
20-12-264
20-12-265
20-09-108
20-09-109
20-09-110
20-09-111
20-09-112
20-09-113
20-09-114
20-09-115
20-09-116
PIÈCE QTÉ.DESCRIPTION Nº DE PIÈCE

16
INSTRUCTIONS DE MONTAGE
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
pages 14-15).
S’il y a des pièces manquantes, veuillez
communiquer avec le service à la clientèle
de GHP au 1 877 447-4768.
1. Attachez les pieds (J) qui servent d’appui et
de support au panneau de base (D) avec des
boulons (AA) et des rondelles (BB). Fixez les à
travers les trous prépercés comme illustré.
2. Placez le panneau (D) à la verticale. Insérez
4 goujons (CC) à ce panneau. Glissez le
panneau intérieur gauche (G) sur les goujons
du côté gauche. Glissez le panneau intérieur
droit (H) sur les goujons du côté droit.
S’assurer que les 2 panneaux soient bien
ajustés puis xer le tout avec les rondelles
(BB) et les boulons (AA) insérés dans les trous
prépercés comme illustré. Serrez avec un
tournevis.
3. Assemblez le panneau supérieur (B) et les
panneaux latéraux (E et F) en insérant les
goujons (CC) à chaque extrémité de l’étagère
du haut (B) comme illustré. Glissez le panneau
latéral gauche (E) sur les goujons (CC), le xer
avec les boulons (AA) et les rondelles (BB).
Répétez la même chose avec le panneau
latéral droit (F).
Serrez tous les boulons avec un tournevis.
1
3
BB
J
G
D
B
AA
CC
BB
AA
2
H
F
AA
CC
CC
EBB
D
J

17
INSTRUCTIONS DE MONTAGE
4. Insérez les goujons (CC) dans les trous
prépercés en haut et au bord des panneaux
intérieurs gauche et droit (G et H). Insérez les
goujons (CC) dans les trous prépercés dans le
panneau de base (D). Glissez la planche du
haut/l’assemblage des panneaux latéraux sur
les goujons (CC) jusqu’à ce que le tout soit
bien planté et ajusté sur le panneau de
base (D). Insérez les boulons (AA) dans les
rondelles (BB) puis dans les trous prépercés
du panneau intérieur de blocs de colle. Serrez
avec un tournevis.
5. Insérez les goujons (CC) dans les trous
préforés en haut et au bord des panneaux
latéraux. Glissez le panneau supérieur (A) sur
les goujons (CC) et dans l’assemblage du
manteau. Par en dessous, insérez les boulons
(AA) à travers les rondelles (BB) et dans les
trous préforés comme illustré.
Serrez avec un tournevis.
6. Attachez le panneau arrière supérieur (K) et
les panneaux arrière inférieurs (L) au dos de
l’assemblage du manteau en utilisant les vis
(DD) à travers les trous prépercés comme
illustré. Serrez tous les vis avec un tournevis.
5
F
G
D
AA
CC
4
B
BB
CC
6
E
H
K
A
DD
AA
CC
BB
L
L

18
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
GARANTIE LIMITÉE D’UN AN
Si pendant un an à partir de la date d'achat originelle cet article ne fonctionne pas du fait d'un défaut de
matériau ou de façon, nous le remplacerons ou le réparerons, à notre choix, gratuitement. Pour commander
des pièces ou pour faire jouer la garantie, appelez le 1-877-447-4768, Lundi-Vendredi, 8 h 30 – 16 h 30
CST. Cette garantie ne couvre pas les défauts provenant d’une utilisation incorrecte ou anormale, de
mésusage, d’un accident ou d’une altération. Ne pas suivre toutes les instructions du manuel du propriétaire
annule aussi la garantie. Le Groupe GHP ne sera pas responsable des dommages accessoires et indirects.
Certains États ne permettent pas l’exclusion ou la limitation des dommages accessoires ou indirects. Les
limites ou exclusions ci-dessus peuvent donc ne pas s’appliquer à vous. Cette garantie vous octroie des
droits légaux spéciques et vous pouvez aussi posséder d’autres droits qui varient d’État à État.
NOTE POUR LE CLIENT
Nos muebles de qualité sont fabriqués selon la tradition. Les différences dans la couleur du vois et du
ni, qui peuvent provenir des caractéristiques naturelles du bois, comme le grain, les veines du bois et
l’effet, ne peuvent pas être considérées comme défauts. Comme le bois travaille et vieillit, de légères
différences de couleur peuvent apparaître, même sur différentes parties du meuble. Les noeuds et
craquelures sur la surface font parties du caractère d’un meuble en bois.
ll existe plusieurs moyens pour que votre meuble reste comme neuf. Premièrement, pour garder le
ni, il vous faut nettoyer avec un chiffon llégèrement, humide et doux et frotter avec un chiffon sec.
Deuxièmement, ne tirez jamais le meuble en bois sur le sol. L’effort peut faire éclater le bois ou desserrer
certaines jonctions.
Veuillez nous contacter pour toutes questions ou problèmes que cous pouvez avoir à propos de votre
nouveau meuble.
UN AN DE GARANTIE LIMITÉE
INSTRUCTIONS DE MONTAGE
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
7. Fixez les charnières (EE) à l’assemblage
du manteau ainsi que les portes du placard
(M) avec les vis (FF) comme illustré.
Remarque: Une fois que le manteau est en
position, aligner les portes du placard (M) en
tournant les vis de réglage charnières à
gauche ou à droite jusqu’à ce qu’elles soient
mises en place. Fixez les poignées (HH) aux
portes du placard avec les vis (JJ). Insérez
les goupilles à étagère (GG) à la hauteur
désirée à l’intérieur du manteau et posez
dessus les tablettes réglables (C).
7
JJ
C
M
C
FF
HH
EE
GG
M
