pleasant hearth 366-843-241 User manual

1
MODEL #366-843-241 / #366-843-279
ATTACH YOUR RECEIPT HERE
Serial Number ________________________________ Purchase Date _________________________________
190627
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at 1-877-447-4768,
8:00 a.m. – 4:30 p.m. CST, Monday – Friday or email us at [email protected]
Español p. 10
Français p. 19
48” BARRET ELECTRIC FIREPLACE

2

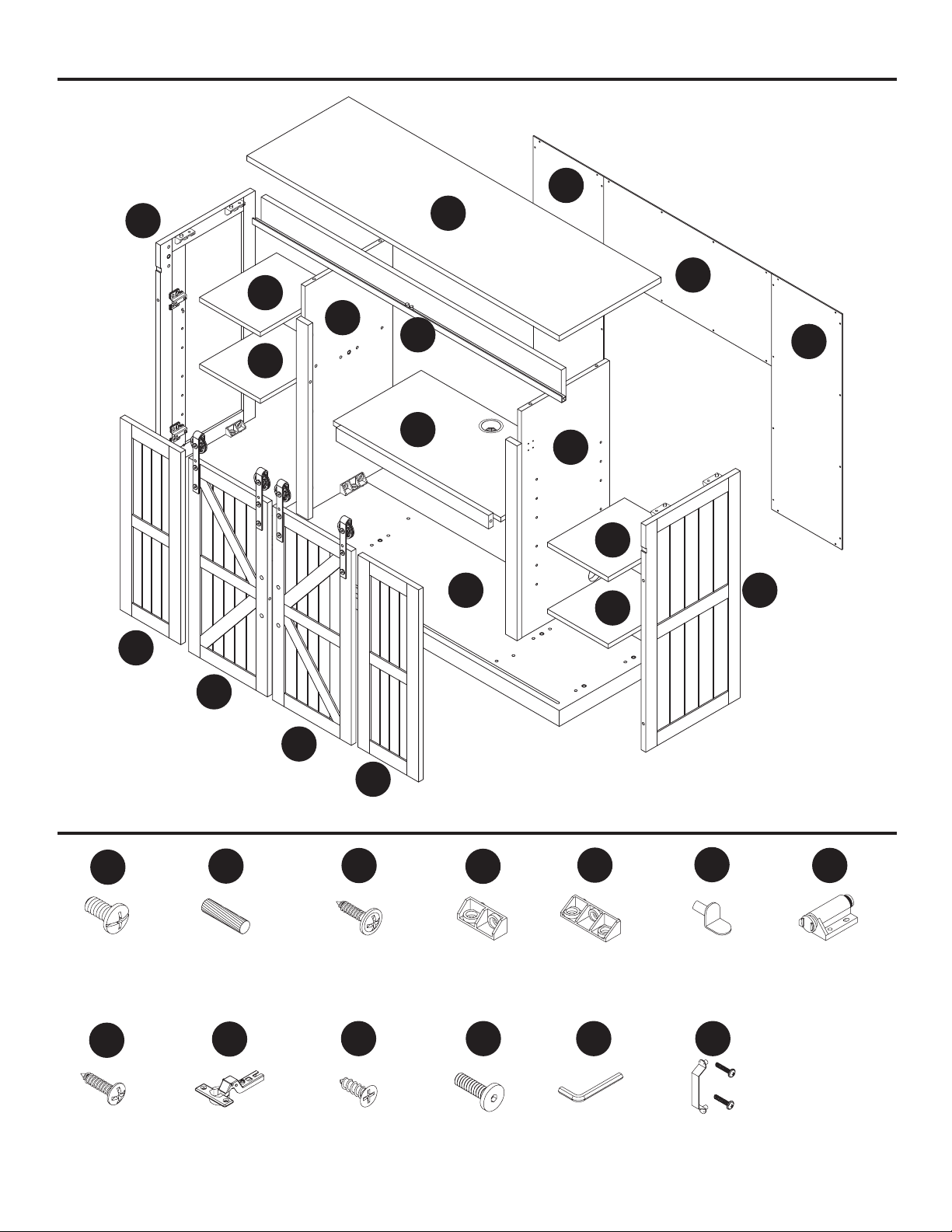

PACKAGE CONTENTS
HARDWARE CONTENTS
B
CG
N
P
Q
M
M
M
M
H
J
K
L
L
DA
E
F
Bolt
Qty. 26 Back Panel
Screw
Qty. 32
Dowel
Qty. 16
AA BB CC DD EE FF GG
Long
Connector
Qty. 2
HH JJ
Cabinet
Door Hinge
Qty. 4
Catch
Screw
Qty. 8
Shelf Pin
Qty. 16 Magnetic
Catch
Qty. 2
Short
Connector
Qty. 3
KK LL MM NN
Hinge
Screw
Qty. 8
Hex
Socket Bolt
Qty. 4
Allen
Key
Qty. 1
Handle
Qty. 2

3
PACKAGE CONTENTS
Some parts and specications may change without notice.
PART DESCRIPTION QTY. 366-843-279
Aged Espresso 366-843-241 Barnboard Gray
A Top Panel 1 20-02-856 20-02-871
B Base Panel 1 20-02-857 20-02-872
C Media Shelf 1 20-02-858 20-02-873
D Left Side Panel 1 20-02-859 20-02-874
E Right Side Panel 1 20-02-860 20-02-875
F Left Inside Panel 1 20-02-861 20-02-876
G Right Inside Panel 1 20-02-862 20-02-877
HLeft Touch-out Door 1 20-02-863 20-02-878
JRight Touch-out Door 1 20-02-864 20-02-879
K Upper Back Panel 1 20-02-865 20-02-880
L Side Back Panel 2 20-02-866 20-02-881
M Adjustable Shelf 4 20-02-867 20-02-882
N Top Rail 1 20-02-868 20-02-883
p Left Slide Door 1 20-02-869 20-02-884
Q Right Slide Door 1 20-02-870 20-02-885
AA Bolt 26 + 2 extra
20-09-703
BB Dowel 16 + 1 extra
CC Back Panel Screw 32 + 2 extra
DD Short Connector 3
EE Long Connector 2
FF Shelf Pin 16
GG Magnetic Catch 2
HH Catch Screw 8
JJ Cabinet Door Hinge 4
KK Hinge Screw 8
LL Hex Socket Bolt 4
MM Allen Key 1
NN Handle 2
WARNING
This Product can expose you to chemicals including Diisononyl
phthalate (DINP) which is known to the State of California to cause
cancer and Di-isodecyl phthalates (DIDP) which is known to the
State of California to cause birth defects or other reproductive harm.
For more information go to www.p65Warnings.ca.gov

4
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2-3).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

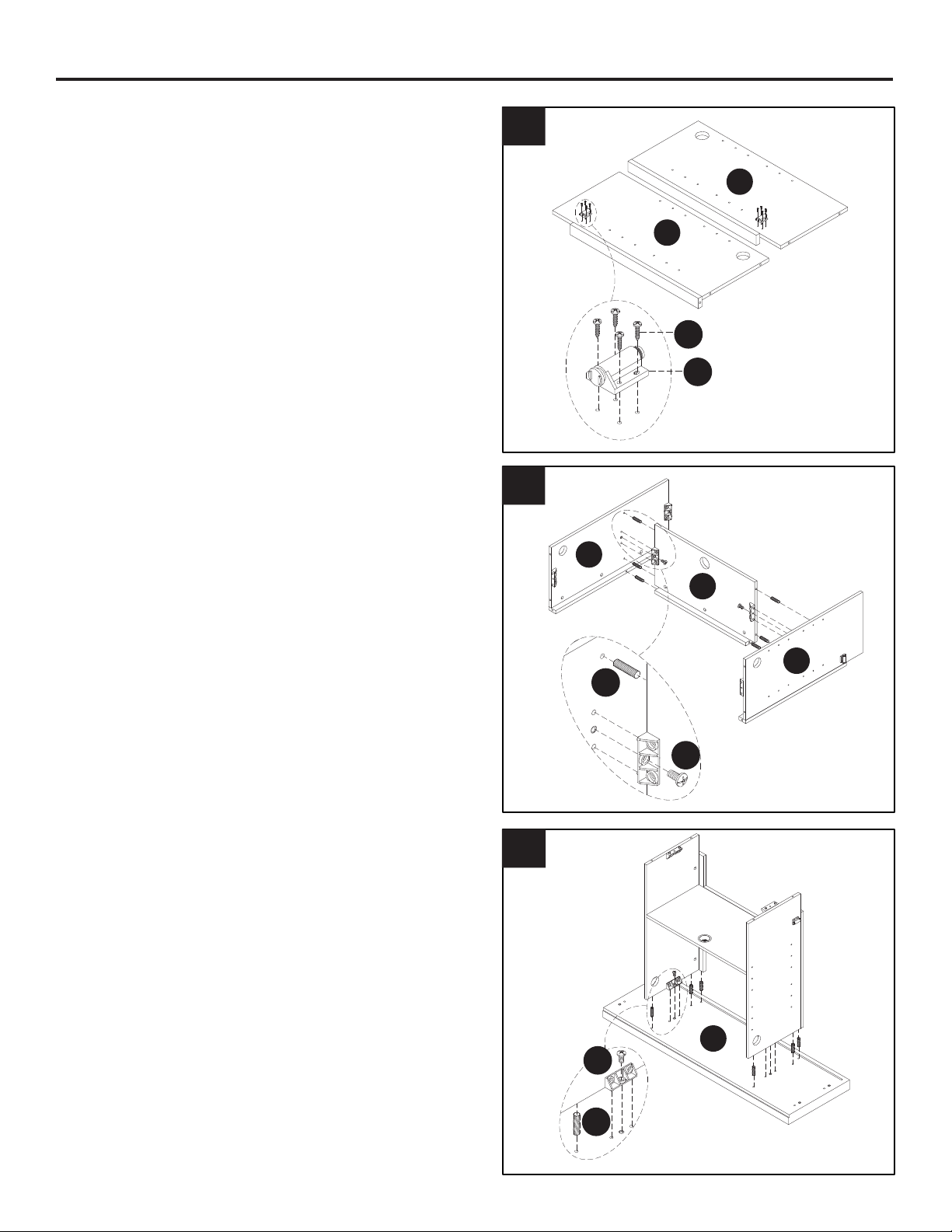

1. Preparing Inside Panels
• Locate left and right inside panels (G & F).
• Using four catch screws (HH) on each
panel, attach magnetic catches (GG) to left
and right inside panels (G & F) by turning
the catch screws (HH) clockwise. Do not
strip the screws (HH) by overtightening.
2. Attaching the media shelf
• Line up the connectors on the media shelf
(C) with the holes on the right and left inside
panels (G & F).
• Insert two bolts (AA) into the connector on
the media shelf (C).
• Insert six dowels (BB) into the media
shelf (C).
• Attach the left and right inside panels
(G & F) to the media shelf (C) by turning the
bolts (AA) clockwise. Do not strip the bolts
(AA) by overtightening.
3. Attaching the base
• Locate the base panel (B) and insert six
dowels (BB). Attach the base panel (B)
to the media shelf assembly by inserting
two bolts (AA) through the connectors and
turning clockwise. Do not strip the bolts
(AA) by overtightening.
ASSEMBLY INSTRUCTIONS
1
3
2
HH
GG
G
F
BB
AA
G
C
F
AA
BB
B

5

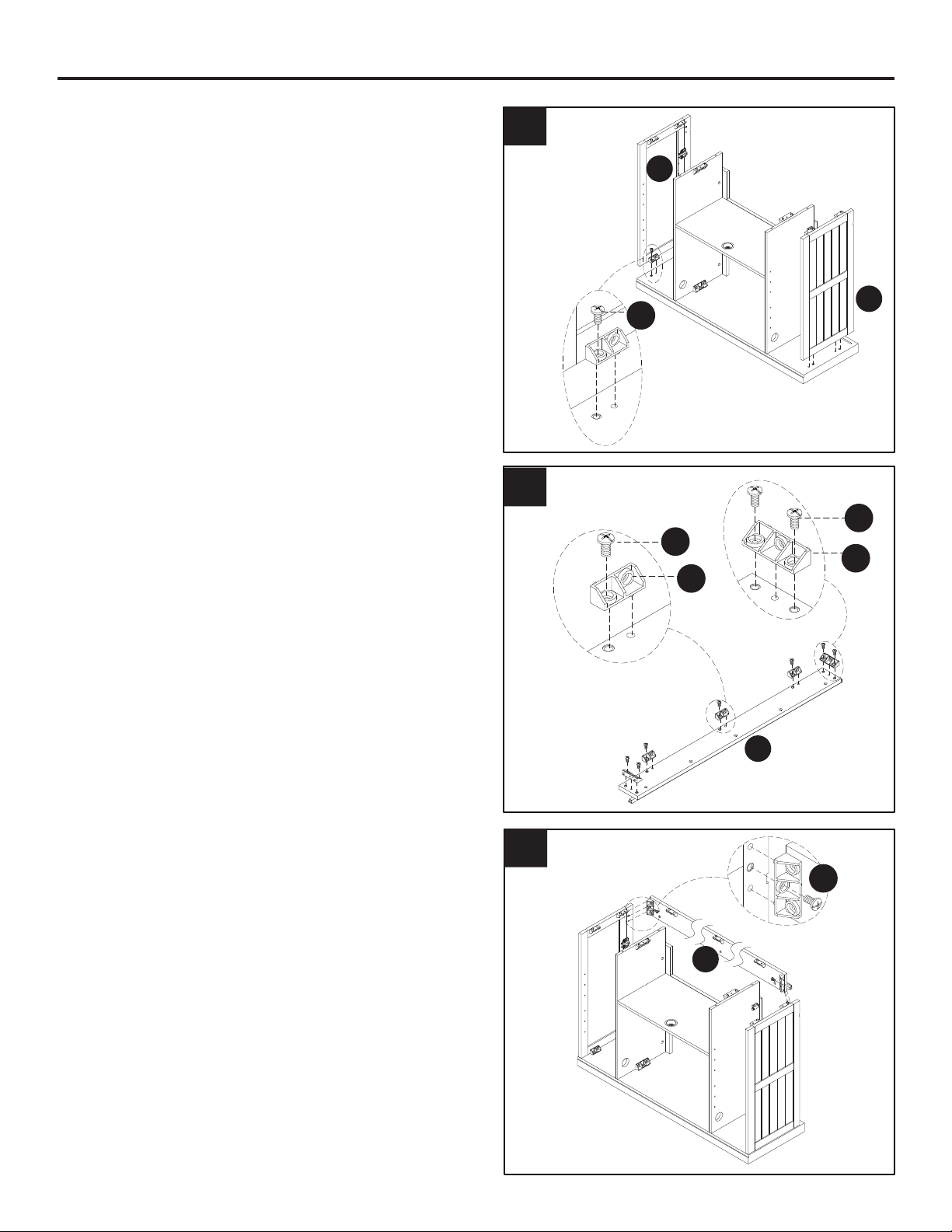

4. Attaching the side panels
• Line up the connectors on the left and right
side panel (D & E) with the holes on the
base panel. Insert four bolts (AA) through
the connectors and turn clockwise. Do not
strip the bolts (AA) by overtightening.
5. Preparing top rail
• Locate top rail (N).
• Attach three short connectors (DD) to top
rail by inserting one bolt (AA) into each
short connector (DD).
• Attached two long connectors (EE) to top
rail (N) by inserting two bolts (AA) into each
long connector (DD).
6. Attaching top rail
• Attach top rail (N) to side panels inserting
two bolts (AA) through the connectors and
turning clockwise. Do not strip the bolts
(AA) by overtightening.
ASSEMBLY INSTRUCTIONS
5
4
6
AA
E
D
DD
EE
AA
AA
N
N
AA

6
ASSEMBLY INSTRUCTIONS

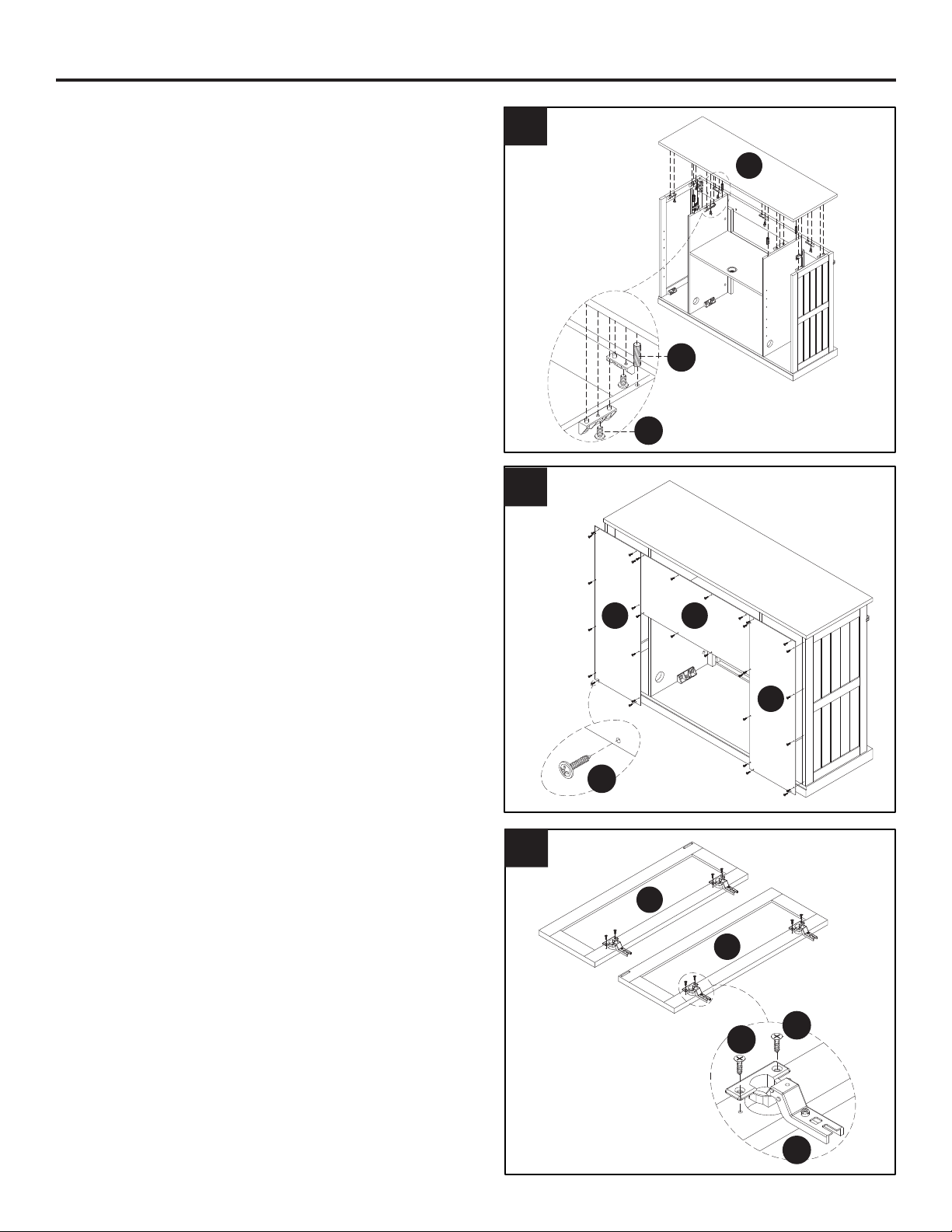

7. Installing the top panel
• Insert four wood dowels (BB) into the
vertical inside panels. Position the top
panel (A) onto the inserted dowels (BB) and
fasten it in place with nine bolts (AA). Do
not strip the bolts (AA) by overtightening.
8. Attaching the back panels
• Locate the back panels (K & 2 L’s) and line
them up to the back of the media console
with the nished side facing up.
• Insert and tighten thirty-two screws (CC)
to attach the back panels (K & 2 L’s) to the
media console.
• Do not strip the screws (CC) by
overtightening.
9. Attaching hardware onto the doors
• Locate the left touch-out door (H) and right
touch-out door (J) and place on a soft
surface to protect the nish.
• Attach cabinet door hinge (JJ) to touch-out
doors (H & J) by inserting eight hinge screws
(KK) and turning clockwise. Do not strip the
hinge screws (KK) by overtightening.
8
7
9
AA
BB
A
CC
KL
L
H
J
KK KK
JJ

7
ASSEMBLY INSTRUCTIONS

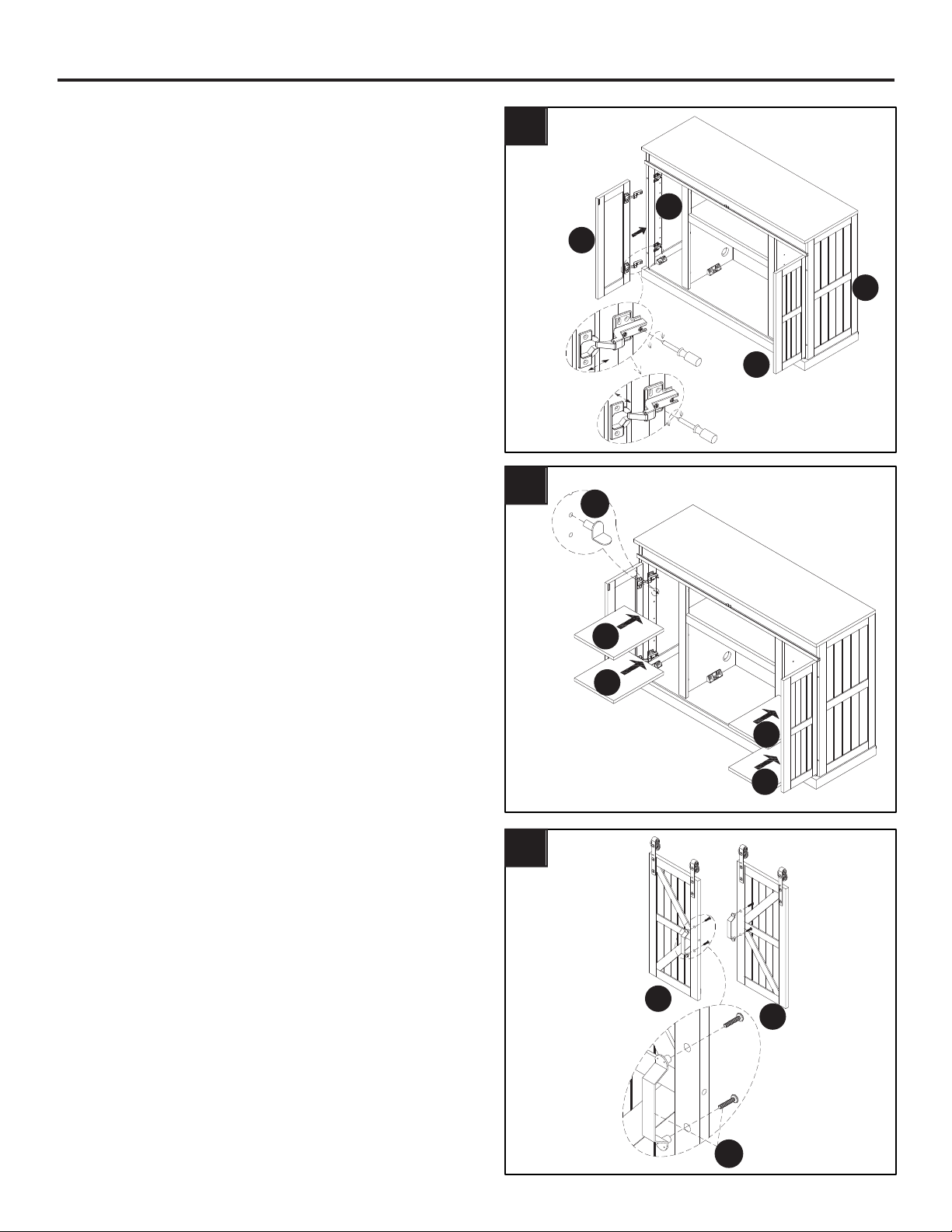

10. Attaching the doors
• Loosen the screws in the preassembled hinge
plates in the left and right side panels (D & E).
• Line up the hinges in the left and right touch-
out doors (H & J) with the hinge plates in the
left and right side panels (D & E).
• Tighten the screws to attach the hinges to
the hinge plates on the left and right side
panels (D & E). Do not strip the screws by
overtightening.
NOTE: The touch-out door’s left/right and
forward/back positions are adjusted by turning
the screws in the hinge pivot as shown in the
illustration.
11. Installing the shelves
• Insert sixteen shelf pins (FF) into the
interior of the side panels. Insert the pins
parallel to one another to ensure the
shelves are level.
• Insert the four wood shelves (M) onto the
shelf pins (FF).
12. Attaching handles to doors
• Locate left slide door (P) and right slide door
(Q). Attach handles (NN) to sliding doors
by inserting two handle screws and turning
clockwise. Do not strip the handle screws by
overtightening.
10
11
12
H
J
M
M
M
M
FF
NN
PQ
E
D

8
ASSEMBLY INSTRUCTIONS

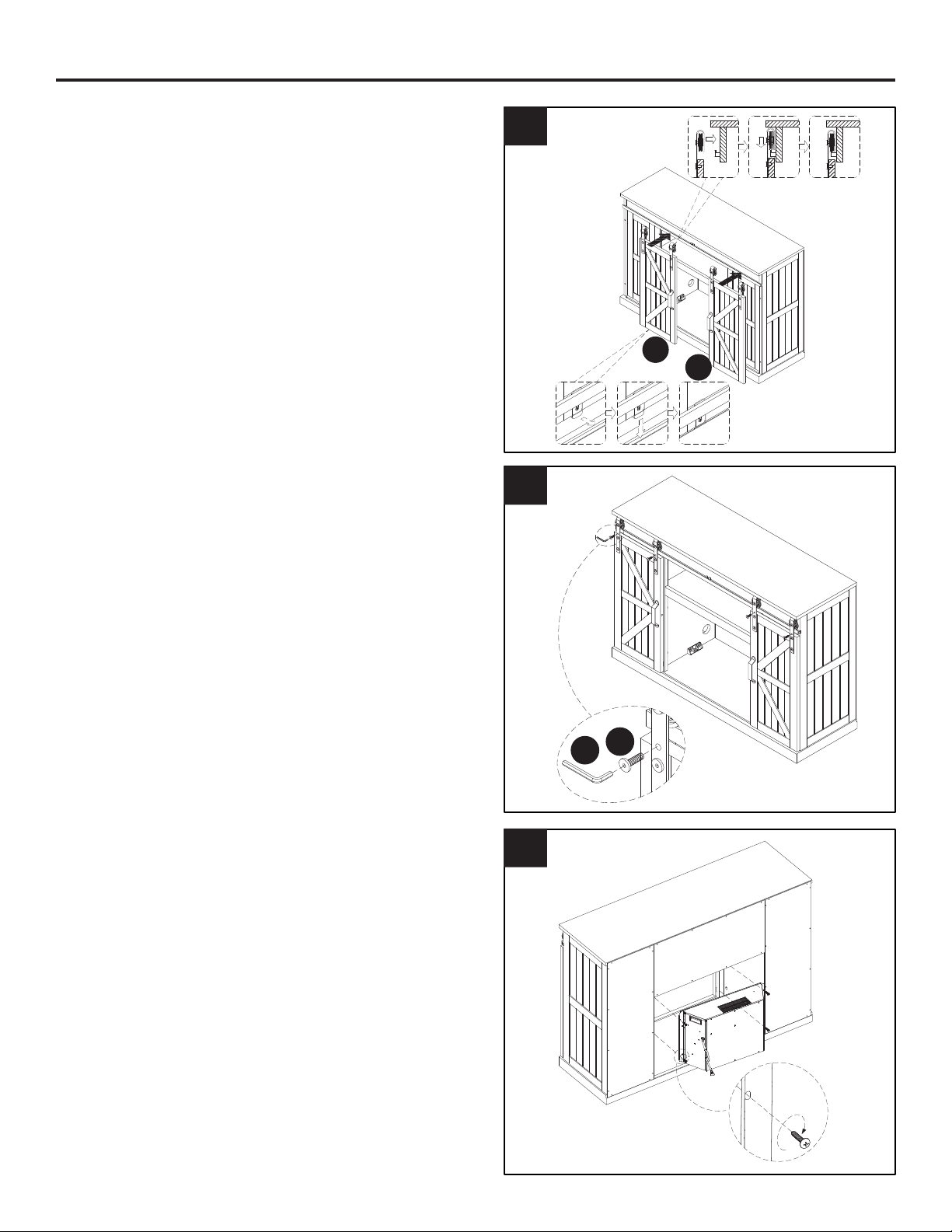

13. Installing sliding doors to media unit
• Attach left slide door (P) and right slide
door (Q) to top and bottom rail by pushing
the door wheels into rail and then down.
This will lock the sliding doors into place.
14. Tightening doors
• Insert four hex socket bolts (LL) into the
metal hook of slide doors by using the
Allen key provided (MM) and turning hex
socket bolts (LL) clockwise. Do not strip
the bolts (LL) by overtighting.
NOTE: The hex socket bolts must be
installed to prevent the slide doors fall off
when sliding.
15. Installingtherebox
• Insert the rebox into the media console
through the back opening.
• Push the rebox forward through the back
opening until the metal trim of the rebox
against back side of surround frame.
• Once the rebox is in position insert and
tighten the four screws provided with the
rebox through the holes in the metal trim
and into back side of surround frame.
• Do not strip the screws by overtightening.
13
14
15
PQ
LL
MM

9
GHP Group, Inc.
6440 W. Howard St. • Niles, IL • 60714-3302
271 Massey Road • Guelph, ON • N1K 1B2
ONE YEAR LIMITED WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or obtain warranty
service, call 1-877-447-4768, 8:00 a.m. – 4:30 p.m. CST, Monday – Friday. This warranty does not
cover defects resulting from improper or abnormal use, misuse, accident, or alteration. Failure to follow
all instructions in the owner’s manual will also void this warranty. GHP Group, Inc. will not be liable for
incidental or consequential damages. Some states do not allow the exclsion or limitation of incidental or
consequential damages, so the above limitation or exclusion of incidental or consequential damages may
not apply to you. This warranty gives you specic legal rights and you may also have other rights which
vary from state to state.
Notice to the Customer
Our quality furniture is built keeping tradition in mind. Variations in actual wood color and nishes which may result
from natural characteristics of the wood, such as grain patterns, mineral streaks and the like, are not considered
defects. As wood continues to move and age you may notice these slight differences in color, even on different
parts of any individual unit. Sound knots and slight surface cracks are true personality of a quality piece of wood
furniture.
There are several practices we reccomend so that you may maintain your new furniture in top condition. First of all,
to maintain the nish, you should clean with a soft, slightly damp cloth and buff with a dry cloth. Secondly, wood
furniture should never be dragged across a oor. The added stress from dragging the unit may cause the dragged
edge to splinter or it may cause some joints to loosen.
Please contact us for any questions or concerns you may have regarding your new piece of furniture.
ONE YEAR LIMITED WARRANTY
Printed in China
6440 W. Howard St., Niles, IL 60714-3302
271 Massey Road, Guelph, ON N1K 1B2
877-447-4768

10
