Easton Electric Fireplace
MODELS #238-33-80M/#238-33-86M
Questions, problems, missing parts? Before returning to your retailer,
call our customer service department at 1-877-447-4768,
8:30 a.m.-4:30 p.m., CST, Monday-Friday. Printed in China
20-10-173
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
Warming Your Home. Warming Your Heart.

2

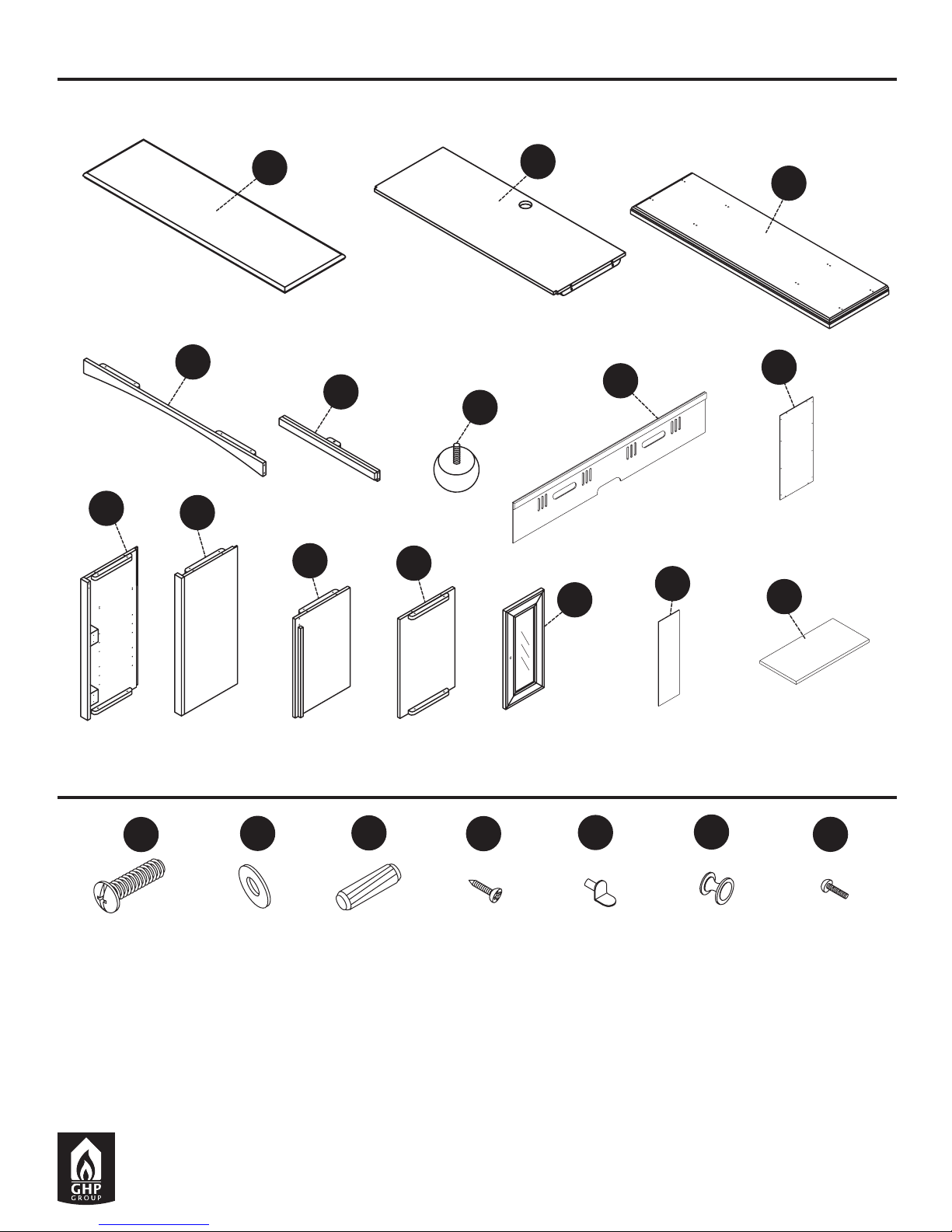

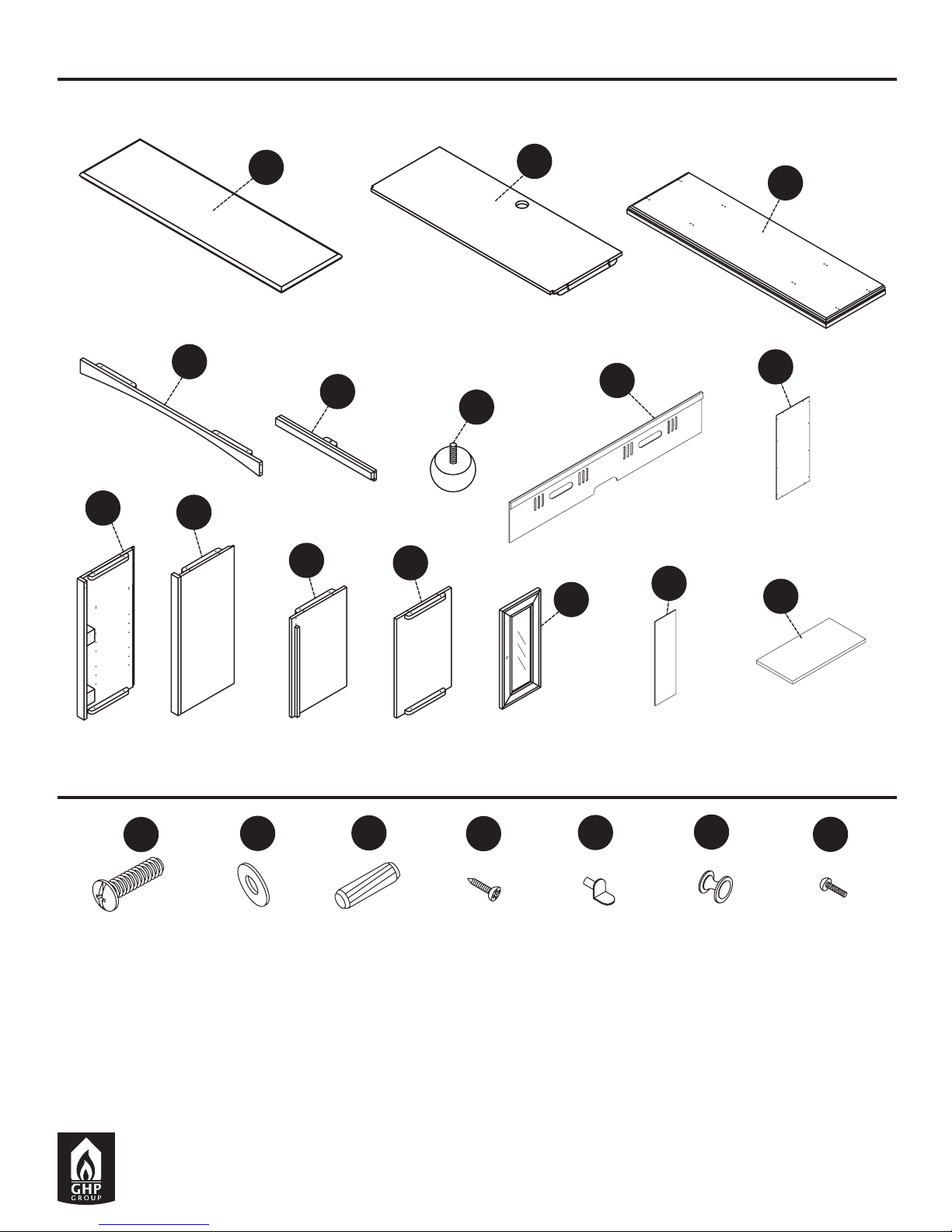

PACKAGE CONTENTS
HARDWARE CONTENTS
Bolt
Qty. 25
Dowel
Qty. 28
Washer
Qty. 25
AA BB CC DD EE FF GG
Screw
Qty. 24
Handle
Qty. 2
Shelf Pin
Qty.16
Screw
Qty. 2
H
E
DG
F
K
C
B
A
J
MP
N
L
R

3
PACKAGE CONTENTS
PART NO.
PART DESCRIPTION QTY. BL. LINEN FINISH AGED BLACK FINISH
238-33-80M 238-33-86M
A Top Panel 1 20-12-341 20-12-356
B Top Shelf 1 20-12-342 20-12-357
C Base 1 20-12-343 20-12-358
D Top Rail 1 20-12-344 20-12-359
E Shelf Rail 1 20-12-345 20-12-360
F Leg 4 20-12-346 20-12-361
G Upper Back Panel 1 20-12-347 20-12-362
H Lower Back Panel 2 20-12-348 20-12-363
J Left Side Panel 1 20-12-349 20-12-364
K Right Side Panel 1 20-12-350 20-12-365
L Left Inner Panel 1 20-12-351 20-12-366
M Right Inner Panel 2 20-12-352 20-12-367
N Cabinet Door with Glass Insert 2 20-12-353 20-12-368
P Wood Core Panel 2 20-12-354 20-12-369
R Adjustable Shelf 4 20-12-355 20-12-370
AA Bolt 25 20-09-148
BB Washer 25 20-09-149
CC Dowel 24 20-09-150
DD Screw 24 20-09-151
EE Shelf Pin 16 20-09-152
FF Handle 2 20-09-153
GG Screw 2 20-09-154
Some parts and specications may change without notice.

4
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2-3).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

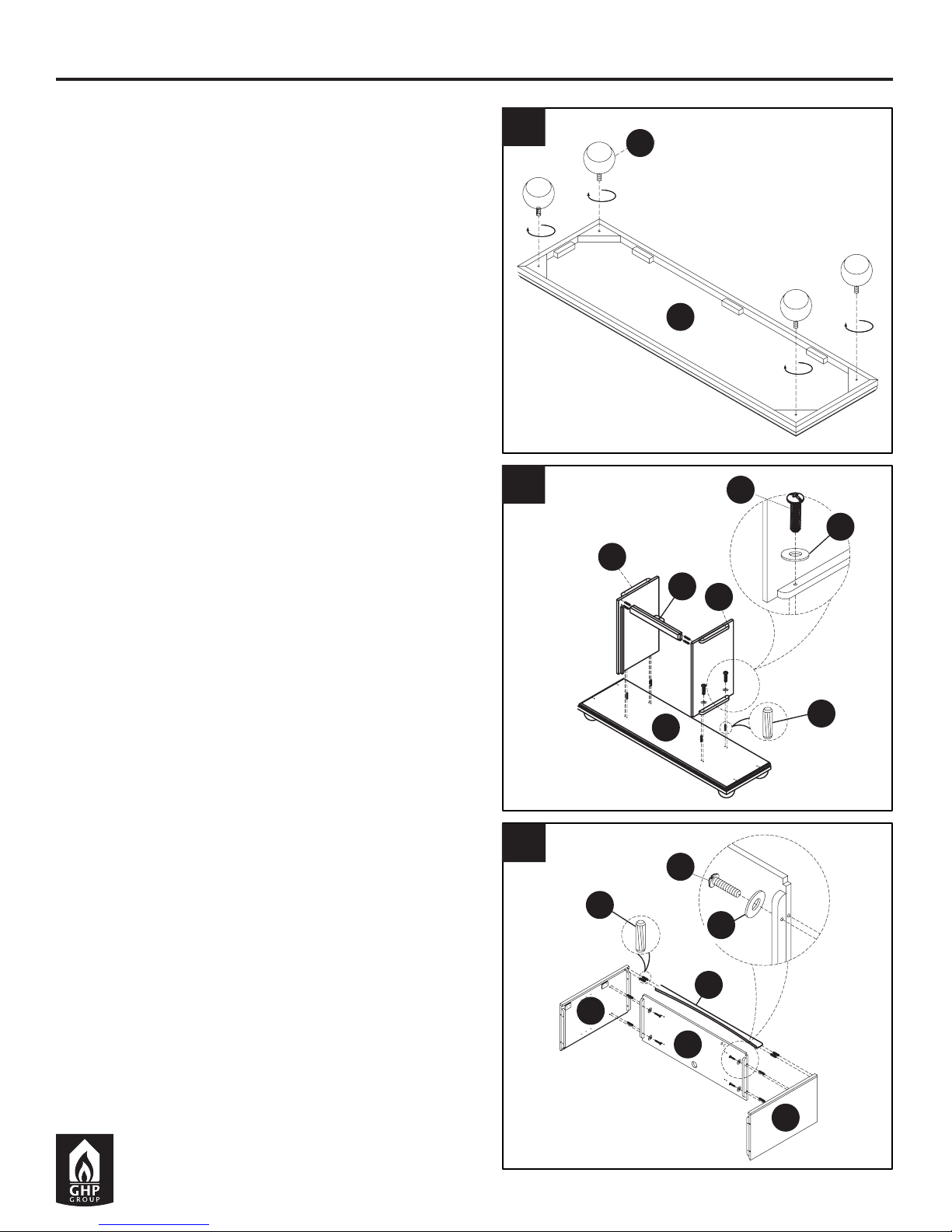

1. Lay base (C) upside down on a at, smooth
surface. Attach legs (F) to base (C) by screwing
into predrilled holes in glue blocks on corners
of base (C).
2. Set base (C) upright. Insert 4 dowels (CC)
into predrilled holes in base (C) as illustrated.
Insert 2 dowels (CC) in predrilled holes in
each end of shelf rail (E). Slip left inner panel
(L) and right inner panel (M) over dowels in
base (C). Slip dowelled ends of shelf rail (E)
into predrilled holes in left inner panel (L) and
right inner panel (M) as illustrated. Secure by
inserting bolts (AA) and washers (BB) through
predrilled holes in bottom edge of inner panels
and tightening with screwdriver.
3. Insert 4 dowels (CC) in predrilled holes in
left side panel (J) as illustrated. Slip left edge
of top shelf (B) over dowels (CC) and slip left
edge of top rail (D) over dowels (CC) as illus-
trated. Attach with bolts (AA) and washers (BB)
inserted through predrilled holes. Tighten with
screwdriver.
Repeat on right side using right side panel (K).
ASSEMBLY INSTRUCTIONS
1
2
3
C
C
J
L
B
AA
BB
CC
D
K
AA
CC
EM
BB
F

5

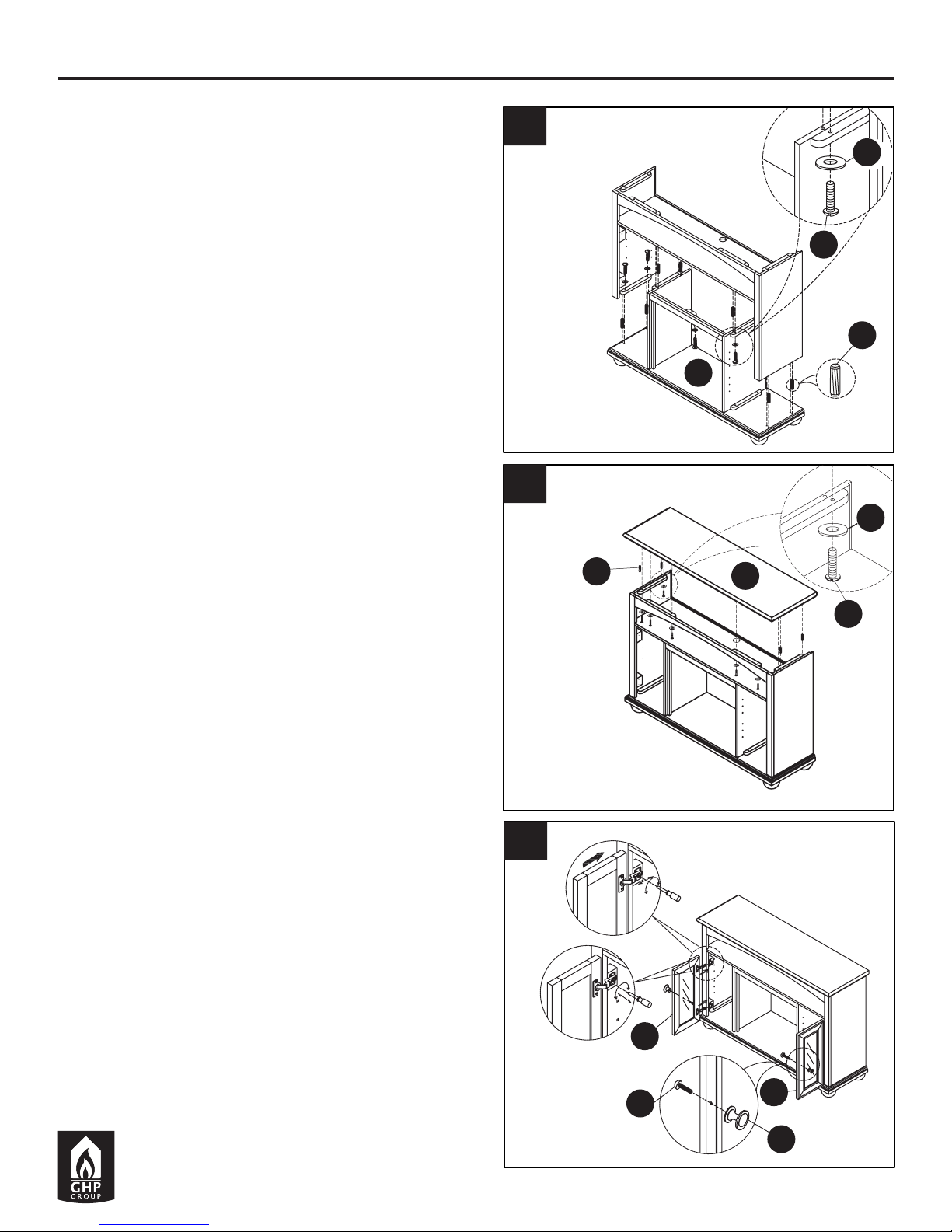

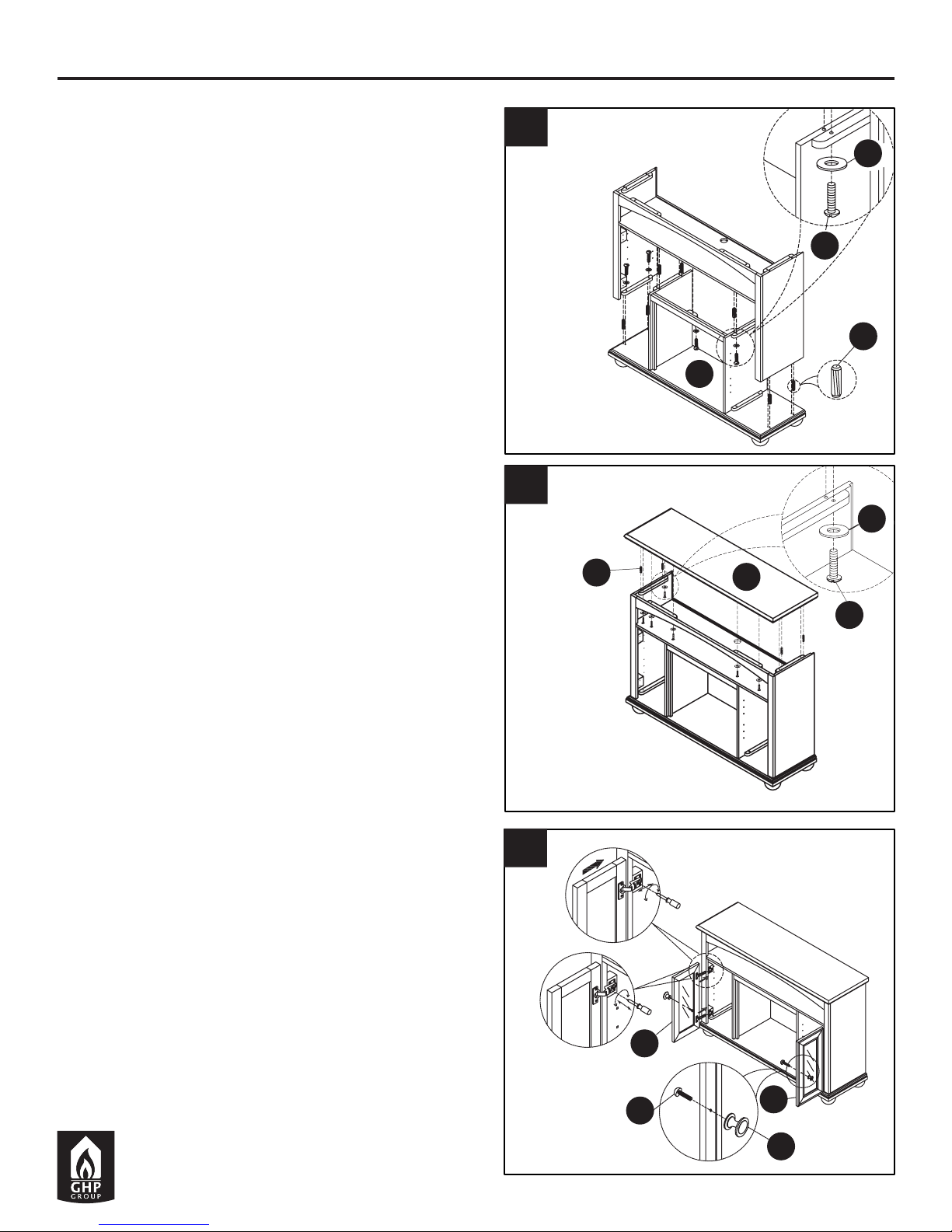

4. Insert 4 dowels (CC) into pre-drilled holes in
base (C) and 4 dowels (CC) into top edge of
inner panel assembly. Slip previous assembly
over all dowels (CC) until snug. Secure with
bolts (AA) and washers (BB) inserted through
pre-drilled holes as illustrated. Tighten with
screwdriver.
5. Insert 4 dowels (CC) into predrilled holes in
top edge of assembly. Slip top panel (A) over
dowels (CC) until snug. Secure from the inside
with bolts (AA) and washers (BB) through pre-
drilled holes as illustrated. Tighten with screw-
driver.
6. Attach cabinet door with glass insert (N) on
left side by sliding hinges into corresponding
hinge receivers on left side of assembled man-
tel. Tighten set screws with screwdriver. Attach
handle (FF) to cabinet door with glass insert
(N) with screw (GG) as illustrated.
Repeat on right side using second cabinet
door (N).
ASSEMBLY INSTRUCTIONS
5
A
C
AA
BB
CC
4
AA
BB
CC
6
N
N
FF
GG

6

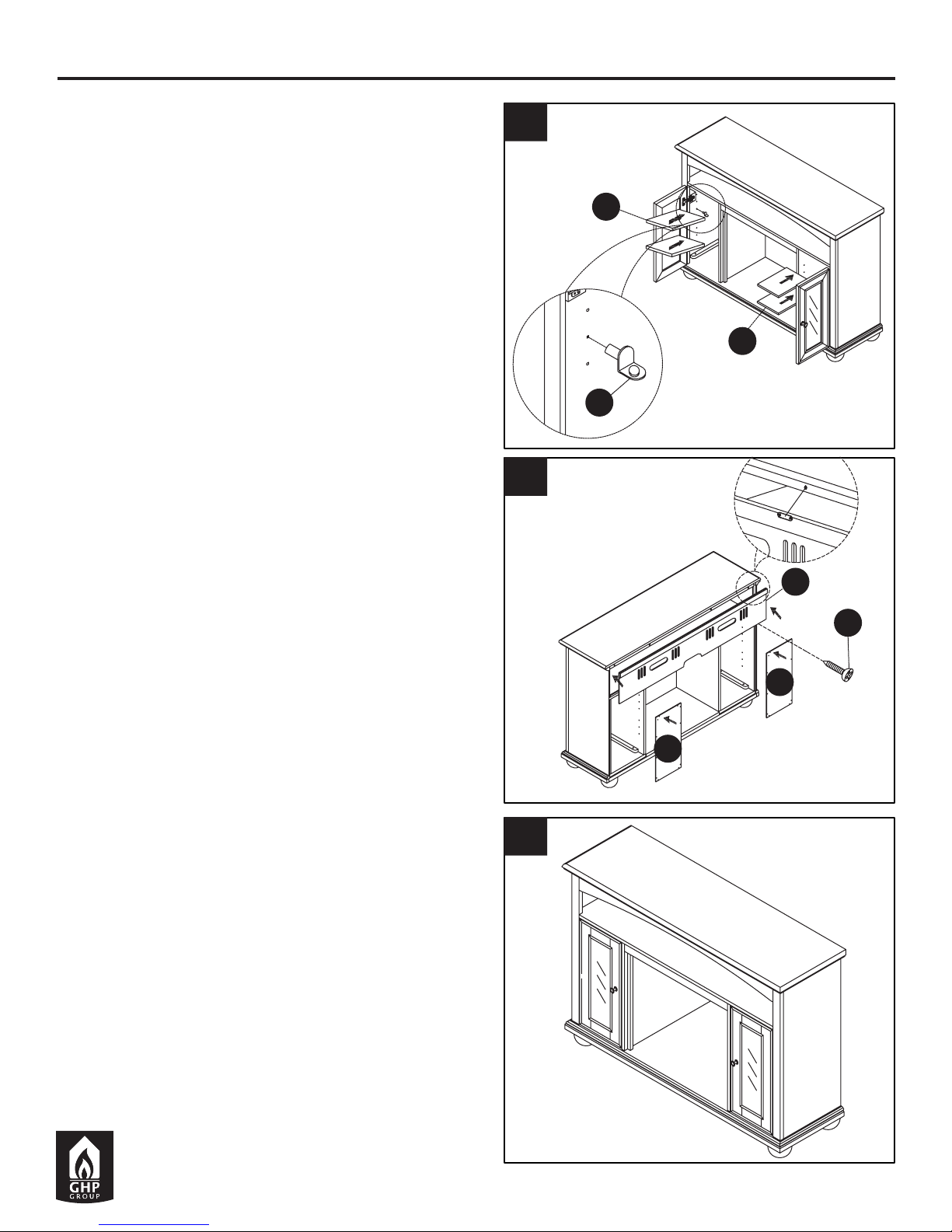

7. Insert shelf pins (EE) in desired locations on
each side of mantel and lay adjustable shelves
(R) on top of shelf pins (EE).
8. Attach upper back panel (G) by dropping into
place using magnetic backing as illustrated.
Attach both lower back panels (H) by placing
screws (DD) through predrilled holes as shown
and tightening with screwdriver.
9. Set completed mantel in desired position
against wall.
ASSEMBLY INSTRUCTIONS
9
R
R
EE
7
8
H
G
H
DD

7
ONE YEAR LIMITED WARRANTY
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
Optional cabinet door panel replacement.

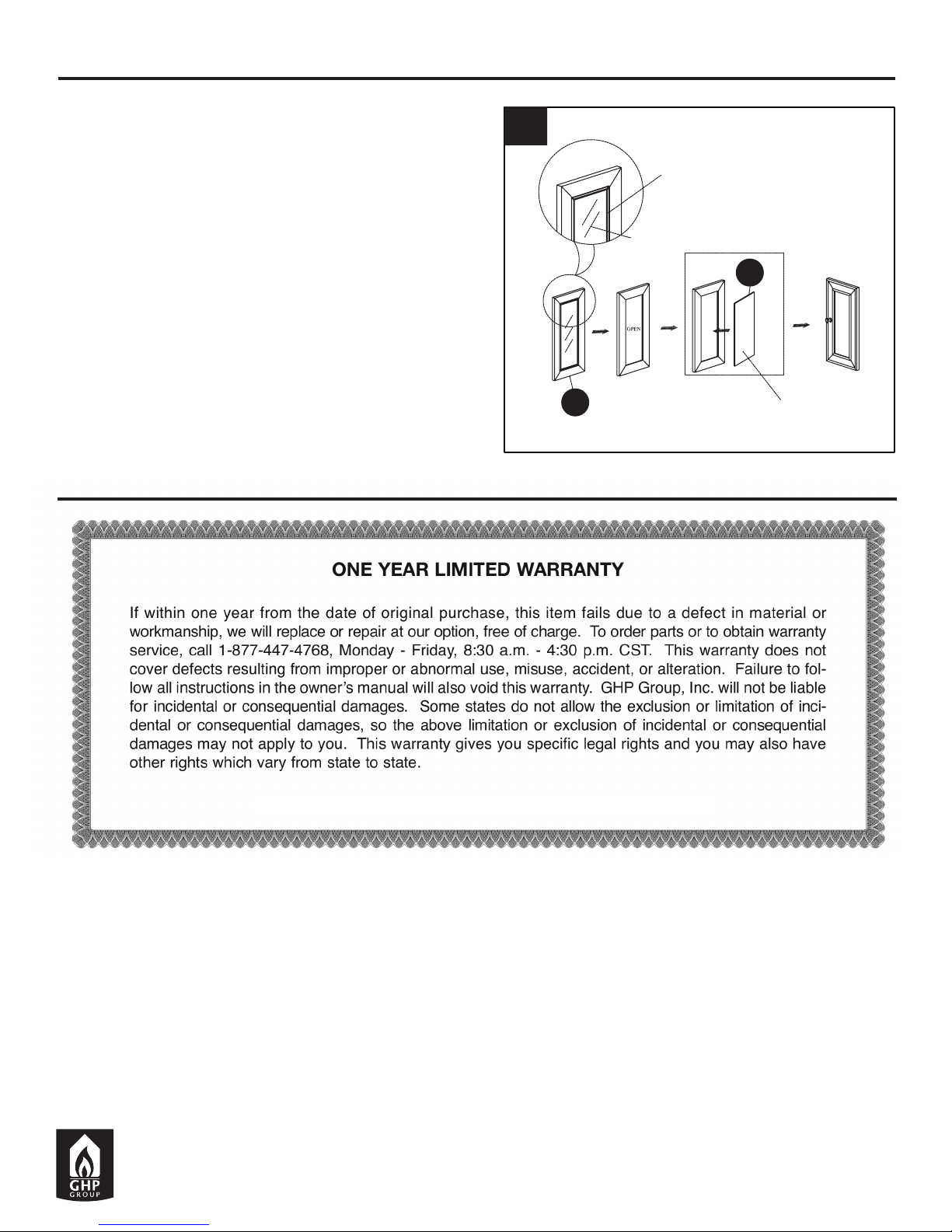

10. Draw out glazing bead on back side of
cabinet door with glass insert (N). Carefully
remove glass panel and replace with wood
core panel (P). Reinsert glazing bead.
ASSEMBLY INSTRUCTIONS
10
N
P
Replace the door core panel
Glazing bead
Glass panel
Wood core panel
Notice to the Customer
Our quality furniture is built keeping tradition in mind. Variations in actual wood color and nishes which may result
from natural characteristics of the wood, such as grain patterns, mineral streaks and the like, are not considered
defects. As wood continues to move and age you may notice these slight differences in color, even on different
parts of any individual unit. Sound knots and slight surface cracks are true personality of a quality piece of wood
furniture.
There are several practices we reccomend so that you may maintain your new furniture in top condition. First of all,
to maintain the nish, you should clean with a soft, slightly damp cloth and buff with a dry cloth. Secondly, wood
furniture should never be dragged across a oor. The added stress from dragging the unit may cause the dragged
edge to splinter or it may cause some joints to loosen.
