pleasant hearth OFW155H User manual

1
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday, or
e-mail [email protected]
Chestereld Fire Pit
MODEL #OFW155H / OFW155HC-1
Français p. 17
Español p. 9
30-10-023 Rev. 12/14/17

2
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Chimney Cover 1
B Chimney 1
C Stove Body Cover 1
D Back Upright Column 2
E Screen Panel 3
F Right Upright Column 1
G Door Panel 1
PART DESCRIPTION QUANTITY
H Door Lock 1
I Left Upright Column 1
J Fire Bowl 1
K Base 1
L PVC Cover 1
M Poker 1
N Cooking Grid 1
L
C
MK
J
A
A
EF
B
D
I
H
G
N

3
HARDWARE LIST
Bolt M6x10mm
Qty. 30
Step Screw
M5x10mm
Qty. 1
AA BB
Please read and understand this entire manual before attempting to assemble, operate or install
the product. If you have any questions regarding the product, please call customer service at
1-877-447-4768, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday.
WARNINGS:
• DO NOT allow children or pets near the re pit without supervision.
• DO NOT touch surface of re pit while in use.
• FOR OUTDOOR USE ONLY! Burning wood or charcoal indoors can kill you. It gives off carbon
monoxide, which has no odor.
• NEVER burn in vehicles, tents, garages, other enclosed areas or indoors. CARBON
MONOXIDE HAZARD.
• NEVER LEAVE FIRE UNATTENDED!
• NEVER place a cover on re pit when in use. Ensure the re pit has cooled before placing a
cover over the re pit.
• When the re pit is in use, the handle on the re pit can reach extreme temperatures that can
cause serious injury to an unprotected hand. Use a poker when handling.
• DO NOT use under overhead cables or power lines.
CAUTIONS:
• Adequate re extinguishing material should be readily available.
• Burn only seasoned hard wood or re logs in the re pit.
• DO NOT attempt to move the re pit while it is hot or in use.
• DO NOT use gasoline or kerosene to start the re in your re pit.
• DO NOT use this outdoor re pit under any overhead or near any unprotected combustible
constructions. Avoid using near or under overhanging trees and shrubs. DO NOT use this unit on
long or dry grass and/or leaves.
• Always use this outdoor re pit on a hard, level, non-combustible surface such as concrete, rock
or stone. An asphalt or blacktop surface may not be acceptable for this purpose. DO NOT use on
wooden decks.
• Place the re pit no closer than 10 feet / 3.05 meters from walls or combustibles during use.
• Poker handle may become hot during and after use.
• Use heat-resistant gloves to handle hot tools.
• Always ensure that the doors are securely closed while in use
CALIFORNIA PROPOSITION 65 WARNING: Fuels used in wood or charcoal burning appliances, and
the products of combustion of such fuels, can expose you to chemicals including carbon black, which is
known to the state of California to cause cancer, and carbon monoxide, which is known to the state of
California to cause birth defects or other reproductive harm.
This product can expose you to chemicals including nickel, which is known to the State of California to
cause cancer.
For more information go to: www.P65Warnings.ca.gov.
SAFETY INFORMATION

4

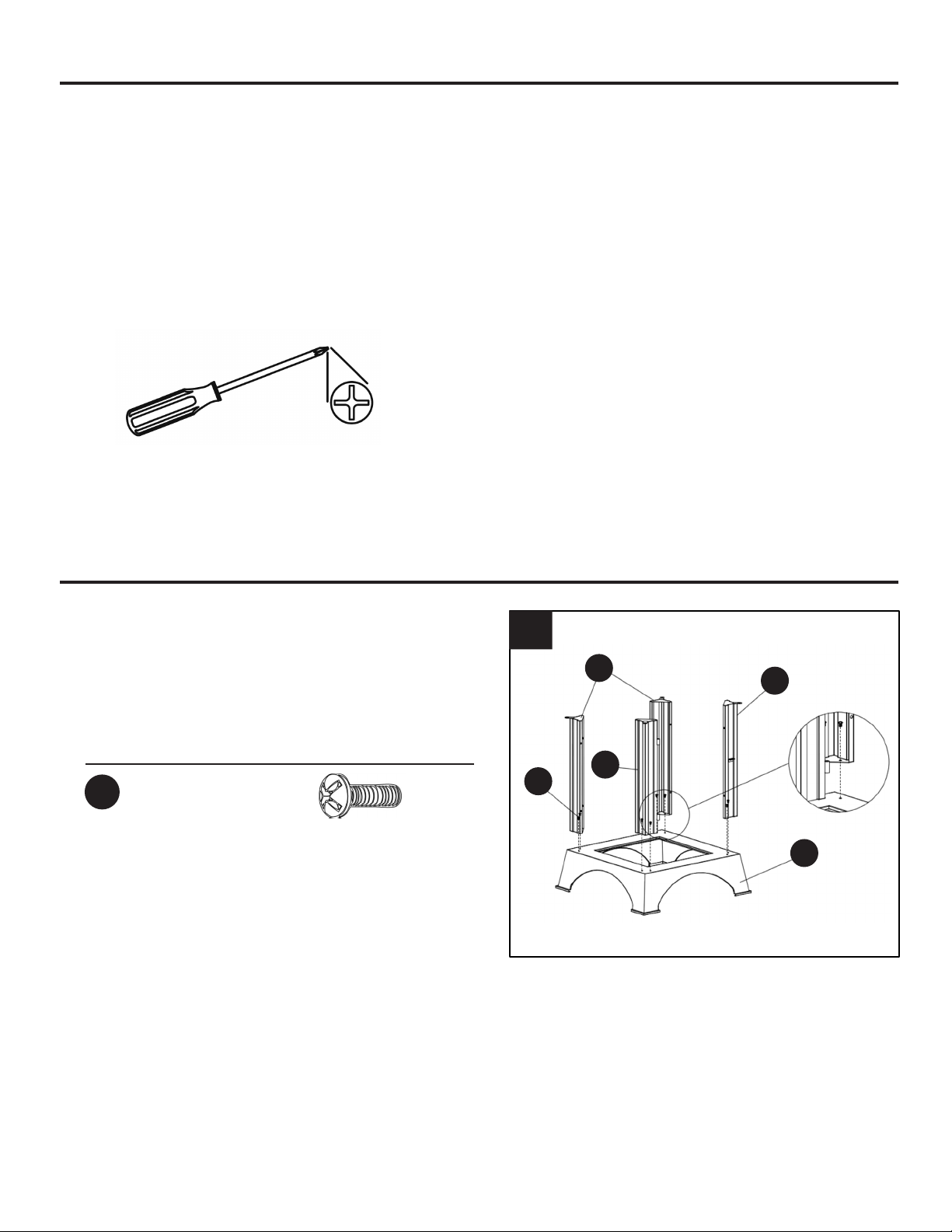

PREPARATION
ASSEMBLY INSTRUCTIONS
1. Attach Back Upright Columns (D), Left
Upright Column (I) and Right Upright
Column (F) to the Base (K) using
M6x10mm Bolts (AA).
DO NOT tighten.
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do
not attempt to assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 25 minutes
Tools Required for Assembly: Phillips Screwdriver (Not Included)
EE
I
AA
D
K
1
F
Hardware Used
AA M6x10mm Bolt x 8

5

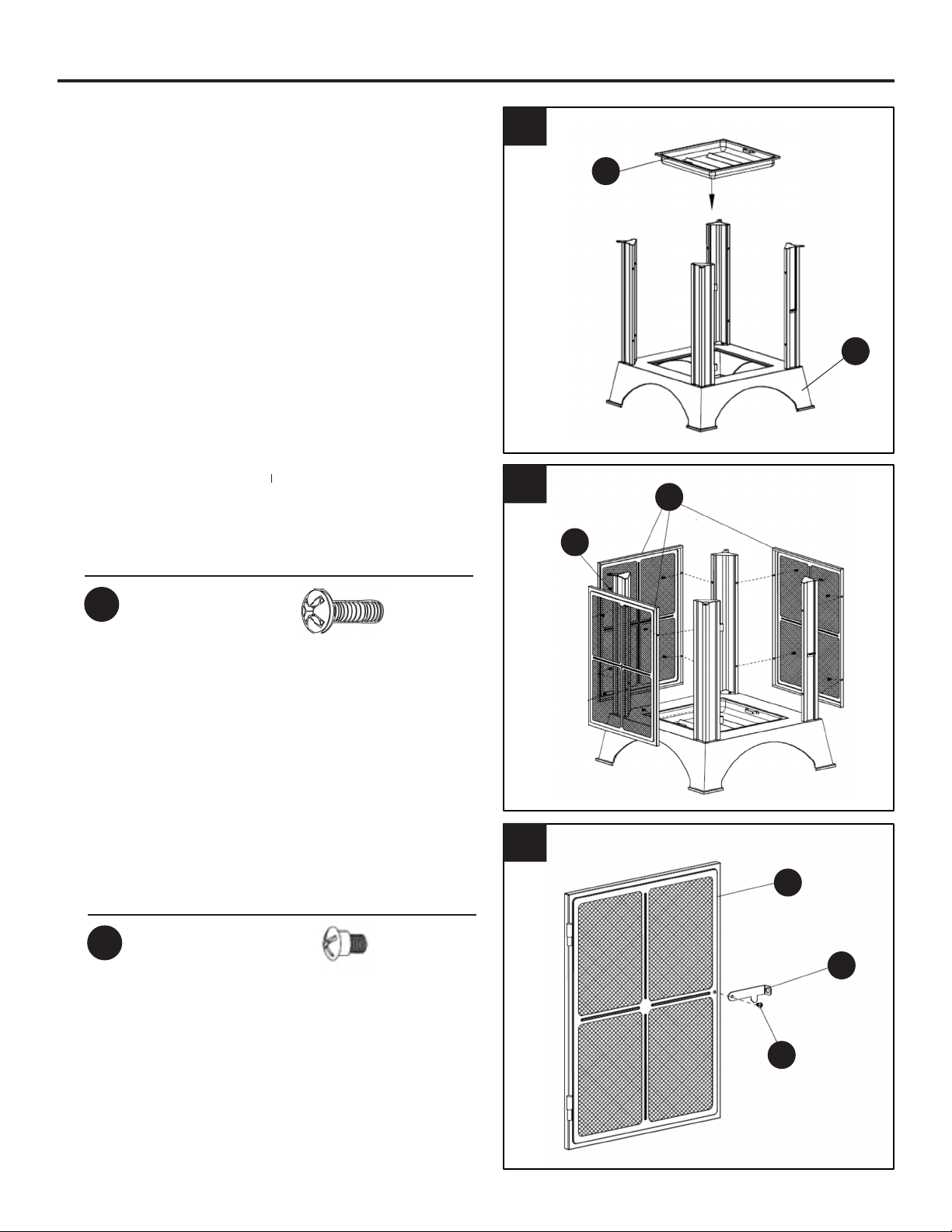

ASSEMBLY INSTRUCTIONS
2. Place the Fire Bowl (J) into the Base (K).
3. Attach three Screen Panels (E) to
Upright Columns using M6x10mm
Bolts (AA). DO NOT tighten.
2
J
3
AA
E
4. Attach Door Lock (H) to Door Panel (G)
using Step Screw (BB). Tighten securely
with screwdriver (not included).
4
H
G
BB
Hardware Used
AA M6x10mm Bolt x 12
Hardware Used
BB M5 Step Screw x 1
K

6

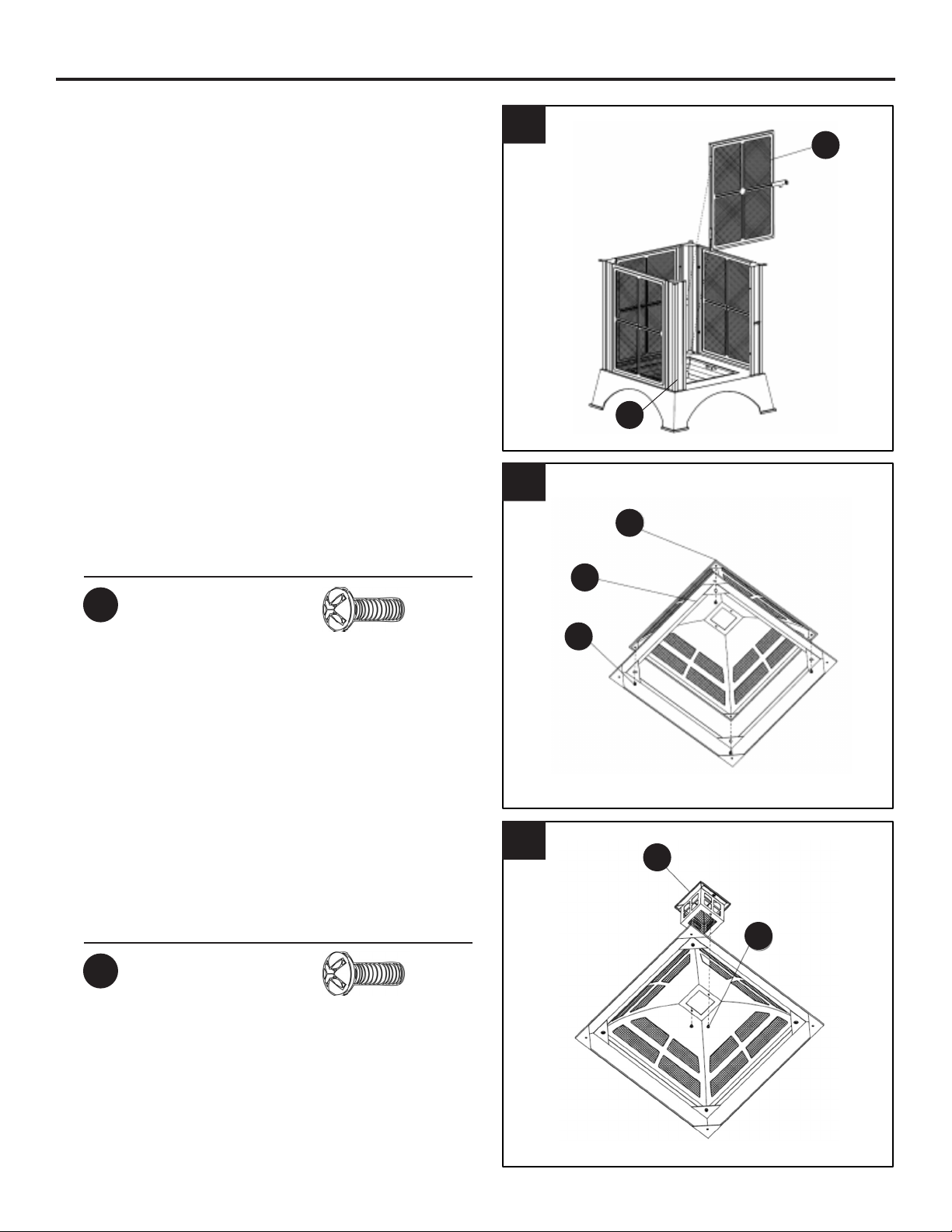

ASSEMBLY INSTRUCTIONS
5. Slip the hinges on Door Panel (G) down over
the hinges on Left Upright (I) column.
DO NOT tighten.
6. Attach Chimney (B) to Stove Body Cover
(C) using M6x10mm Bolts (AA). Tighten
securely with screwdriver (not included).
5G
6
AA
B
7. Attach Chimney Cover (A) to Chimney (B)
using M6x10mm Bolts (AA). Tighten
securely with screwdriver (not included).
7A
AA
C
Hardware Used
AA M6x10mm Bolt x 4
Hardware Used
AA M6x10mm Bolt x 2
I

7

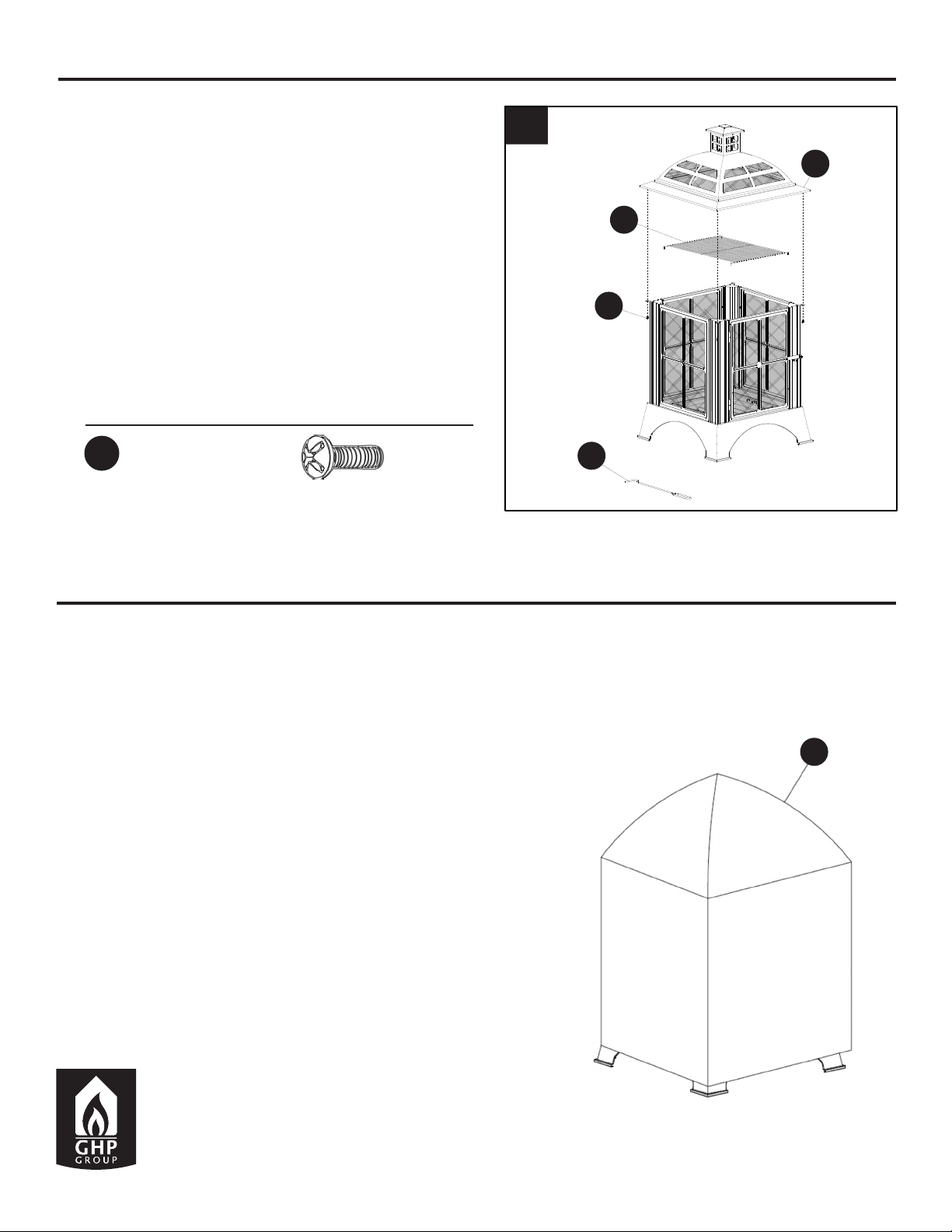

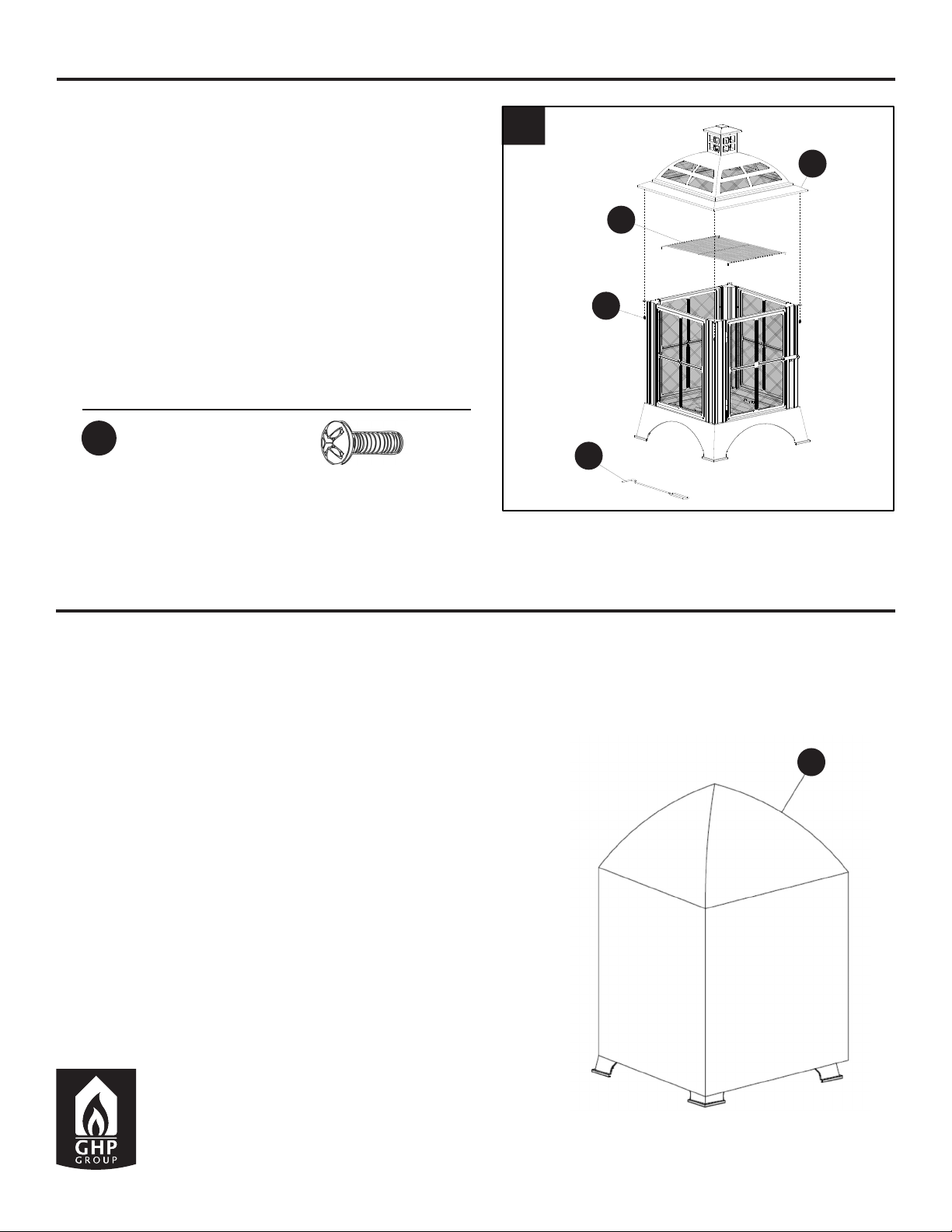

ASSEMBLY INSTRUCTIONS
8. Place cooking grid (N) in the stove body.
Attach Stove Body Cover (C) to Upright
Columns using M6x10mm Bolts (AA).
Tighten all hardware with screwdriver
(not included).
Put the poker (M) beside the assembly re
house. Your re house is now ready for use.
Keep poker(M) near re pit for use anytime.
8
CARE AND MAINTENANCE
• To extend the life of your re pit, clean it after each use and use PVC cover (L) to protect the unit
from the elements.
• Use a soft cloth to wipe re pit and poker.
• Do not attempt to clean while hot.
• Store in a cool, clean, dry place.
L
Hardware Used
AA M6x10mm Bolt x 4
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
M
AA
C
N

8
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m.,
CST, Monday – Friday.
Printed in China
A
A
A
A2
C
EF
B
L
G
J
H
I
K
A
A
A
A1
M
D
N
PART DESCRIPTION PART #
A1 Chimney Cover Cap 30-06-132
A2 Chimney Cover Base 30-06-133
B Chimney 30-06-134
C Stove Body Cover 30-06-135
D Back Upright Column 30-06-136
E Screen Panel 30-06-137
F Right Upright Column 30-06-138
G Door Panel 30-06-139
H Door Lock 30-06-140
I Left Upright Column 30-06-141
J Fire Bowl 30-06-142
K Base 30-06-143
L PVC Cover 30-06-144
M Poker 30-06-070
N Cooking Grid 30-01-024
AA - BB Hardware Pack 30-09-089
N/A Instruction Manual 30-10-023
AA
AA AA
AA
BB

9
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-
447-4768,de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos
un correo electrónicoa [email protected]
Brasero Chestereld
MODELO #OFW155H / OFW155HC-1
30-10-023 Rev. 12/14/17
Français p. 17
English p. 1

10
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCION CANTIDAD
A Cobertura de la Chimenea 1
B Chimenea 1
C Cobertura del cuerpo 1
D Columna vertical trasera 2
E Pantalla 3
F Columna vertical derecha 1
G Puerta 1
PIEZA DESCRIPCION CANTIDAD
H Cerradura de la puerta 1
I Columna vertical izquierda 1
J Recipiente para el fuego 1
K Base 1
L Coberturar del PVC 1
M Atizador 1
N La parilla 1
L
C
MK
J
A
A
EF
B
D
I
H
G
N

11
LISTA DE HARDWARE
Perno
M6x10mm
Cant. 30
Paso Tornillo
M5x10mm
Cant. 1
AA BB
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Si tiene alguna pregunta con respecto al producto, llame a nuestro departamento de servicio al cliente
al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
ADVERTENCIAS:
• NO deje que los niños o las mascotas se acerquen al brasero sin supervisión.
• NO toque la supercie del brasero durante su uso.
• PARA UTILIZAR SÓLO AL AIRE LIBRE. Quemar madera y carbón en un espacio cerrado puede
provocar la muerte. Produce monóxido de carbono, que es un gas inodoro.
• NUNCA encienda este unidad en vehículos, carpas, garajes ni áreas cerradas, o lugar cerrado.
PELIGRO DE EMISIÓN DE MONÓXIDO DE CARBONO.
• ¡NUNCA DEJE EL FUEGO DESATENDIDO!
• NUNCA coloque una cubierta sobre el brasero encendido. Asegúrese de que el brasero se hayan
enfriado antes de colocar la funda.
• Cuando el brasero esté en uso, el soporte para el atizador de la brasero puede alcanzar altas
temperaturas, que podrían ocasionar lesiones graves si las manos no están protegidas. Utilice un
atizador al manipular la unidad.
• NO utilice el brasero debajo de líneas de energía o cables aéreos.
PRECAUCIONES:
• Debe tener a mano materiales adecuados para extinguir incendios.
• Queme en el brasero solo madera dura estacionada o leña.
• NO intente mover el brasero cuando esté caliente o en uso.
• NO utilice gasolina ni kerosene para encender el fuego en el brasero.
• NO utilice este brasero de exterior debajo de techos ni cerca de estructuras combustibles que no
tengan protección. No lo use cerca o debajo de árboles o arbustos con ramas colgantes. NO use
la unidad en lugares donde haya hojas o césped alto que estén secos.
• Siempre utilice este brasero de exterior sobre una supercie dura, nivelada y no combustible,
como cemento, roca o piedra. Algunas supercies asfaltadas o pavimentadas no son aceptables
para tal n. NO utilice el brasero sobre pisos de madera.
• Ubique el brasero a una distancia mínima de 10 pies (3,05 metros) respecto de las paredes o
elementos combustibles durante su uso.
• El mango del atizador puede calentarse durante y después del uso.
• Utilice guantes resistentes al calor para manipular herramientas calientes.
• Siempre asegúrese de que las puertas estén bien cerradas mientras esté en uso.
ADVERTENCIA SOBRE LA PROPOSICIÓN 65 DE CALIFORNIA: Los combustibles utilizados en
electrodomésticos que queman madera o carbón, así como los productos de la combustión de tales
combustibles, pueden exponerlo a sustancias químicas como el negro de carbón, que según el estado
de California, puede provocar cáncer, y el monóxido de carbono, que según el estado de California,
puede provocar anomalías congénitas u otros daños reproductivos.
Este producto puede exponerlo a sustancias químicas como el níquel que, según el estado de
california, puede provocar cáncer.
Para más información, visite www.P65Warnings.ca.gov
INFORMACIÓN DE SEGURIDAD

12

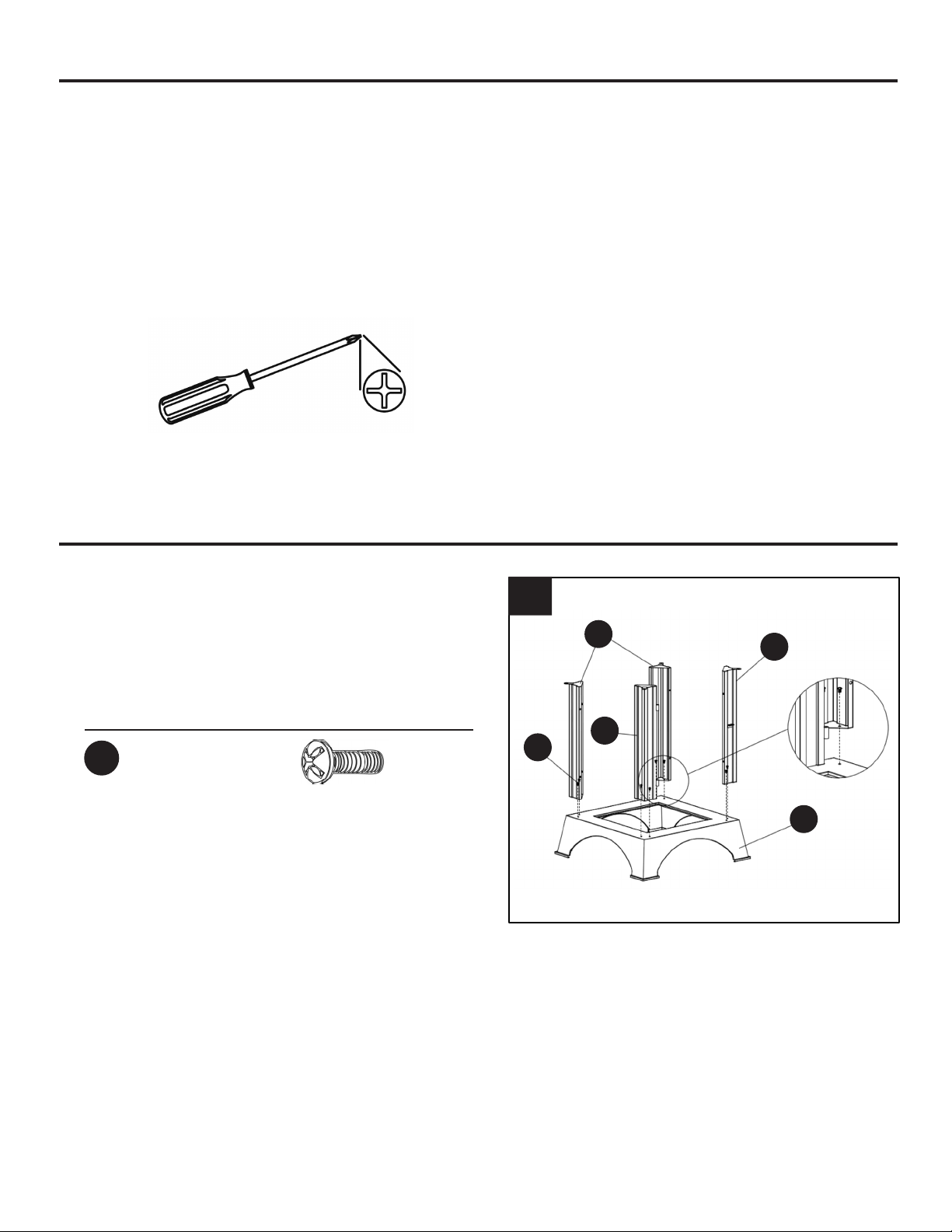

PREPARACIÓN
INSTRUCCIONES DE ENSAMBLAJE
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos anteriores. No intente ensamblar el
producto si falta alguna pieza o si éstas están dañadas. Póngase en contacto con el departamento
de servicio al cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 25 minutos
Herramientas necesarias para el ensamblaje: Destornillador Phillips (no incluido)
1. Coloque la columna vertical trasera (D) y la
columna vertical de la izquierda (I) y de la
derecha la columna vertical (F) a la base (K)
usando pernos M6 de 10 mm (AA).
NO LO AJUSTE.
EE
I
AA
D
K
1
F
Aditamentos utilizados
AA Perno M6 de10mm x 8

13
INSTRUCCIONES DE ENSAMBLAJE
2. Coloque el fogon (J) dentro de la base (K).
3. Coloque last tres piezas de los paneles de
la pantalla (E) y la columna vertical usando
M6 pernos de 10 mm (AA). NO LOS ajuste.
2
J
3
AA
E
4. Coloque la cerradura de la puerta (H) y el
panel de la puerta (G) usando paso tornillos
M5 (BB).
4
H
G
BB
Aditamentos utilizados
AA x 12
Aditamentos utilizados
BB Paso Tornillo M5 x 1
K
Perno M6 de10mm

14
INSTRUCCIONES DE ENSAMBLAJE
5. Deslice las bisagras de panel de la puerta (G)
más abajo las bisagras de montante Columna
vertical izquierda (I) de la columna.
NO apriete.
6. Coloque la chimenea (B) y la cobertura (C)
usando pernos M6 de 10mm (AA).
Apriete rmemente con un destornillador
(no incluido).
5G
6
AA
B
7. Coloque la cubierta de la chimenea (A) y la
chimenea (B) usando pernos M6x10mm
(AA). Apriete rmemente con un
destornillador (no incluido).
7A
AA
C
Aditamentos utilizados
AA x 4
Aditamentos utilizados
AA x 2
I
Perno M6 de10mm
Perno M6 de10mm

15
CUIDADO Y MANTENIMIENTO
INSTRUCCIONES DE ENSAMBLAJE
8. Ponga la parrilla (N) in el fogón.
Coloque la cubierta de la estufa (C) y la
columna vertical pernos M6 de 10mm (AA).
Ajuste Todo el equipo con un destornillador (no
esta incluido).
Ponga el atizador (M) al lado del asamblaje.
Su hogar esta ahora listo para usar. Mantenga
el atizador (M) cerca del hogar listo para
usar.
8
L
Aditamentos utilizados
AA x 4
• Para extender la vida útil del fogón, límpielo después de cada uso y cubra (L) la unidad
para protegerla del clima.
• Use un paño suave para limpiar el fogón y el atizador.
• No intente limpiar el fogón cuando esté caliente.
• Almacénelo en un lugar fresco, limpio y seco.
Perno M6 de10mm
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
M
AA
C
N

16
Lista de piezas de repuesto
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
Impreso en China
A
A
A
A2
C
EF
B
L
G
J
H
I
K
A
A
A
A1
M
D
N
PIEZA DESCRIPCIÓN PIEZA#
A1 Tapa de chimenea 30-06-132
A2 Chimenea Base la cubierta 30-06-133
B Chimenea 30-06-134
C Cobertura del cuerpo 30-06-135
D Columna vertical trasera 30-06-136
E Pantalla 30-06-137
F Columna vertical derecha 30-06-138
G Puerta 30-06-139
H Cerradura de la puerta 30-06-140
I Columna vertical izquierda 30-06-141
J Recipiente para el fuego 30-06-142
K Base 30-06-143
L Coberturar del PVC 30-06-144
M Atizador 30-06-070
N La Parilla 30-01-024
AA - BB El Paquete de ferreteria 30-09-089
N/A Manual de instrucciones 30-10-023
AA
AA AA
AA
BB

17
Foyer Extérieur Chestereld
MODÈLE #OFW155H / OFW155HC-1
30-10-023 Rev. 12/14/17
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1-877-447-4768, entre 8:30 h et 16:30 h
(HNC), du lundi au vendredi, ou contacter [email protected]
English p. 1
Español p. 9

18
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Housse cheminée 1
B Cheminée 1
C Housse foyer 1
D Montant arrière 2
E Écran 3
F Montant droit 1
G Porte 1
PIÈCE DESCRIPTION QUANTITÉ
H Loquet porte 1
I Montant gauche 1
J Foyer 1
K Base 1
L Housse PVC 1
M Tisonnier 1
N Grille de Cuisson 1
L
C
MK
J
A
A
EF
B
D
I
H
G
N

19
QUINCAILLERIE INCLUSE
Boulon
M6x10mm
Qty. 30
Etape vis
M5x10mm
Qty. 1
AA BB
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler,
d’installer ou d’utiliser le produit. Pour des question, communiquez avec notre service à la clientèle au
1 877- 447-4768, entre 8 h 30 et 16 h 30 (HNC), du lundi au vendredi.
AVERTISSEMENTS :
• NE laissez PAS les enfants ou les animaux domestiques s’approcher du foyer sans surveillance.
• NE touchez PAS la surface du foyer extérieur lorsqu’il est allumé.
• POUR UTILISATION EXTÉRIEURE UNIQUEMENT! Brûler du bois ou du charbon à l’intérieur
peut être mortel. La combustion dégage du monoxyde de carbone, qui n’a pas d’odeur.
• N’utilisez JAMAIS le produit à l’intérieur, soit dans un véhicule, une tente, un garage ou tout autre
espace fermé. RISQUE D’INTOXICATION AU MONOXYDE DE CARBONE.
• NE LAISSEZ JAMAIS UN FEU SANS SURVEILLANCE!
• NE placez JAMAIS la housse sur le foyer extérieur lorsqu’il est allumé. Laissez refroidir le foyer
extérieur avant de les recouvrir avec la housse.
• Lorsque le foyer extérieur est allumé, l’anneau de soulèvement situé sur le foyer extérieur peut
atteindre de très hautes températures et causer des blessures graves aux usagers dont les mains
ne sont pas protégées. Utilisez un tisonnier pour le manipuler.
• Ne placez PAS l’anneau sous des lignes aériennes ou des lignes électriques.
MISES EN GARDE :
• Du matériel d’extinction d’incendie adéquat doit être facilement accessible.
• Ne faites brûler que du bois ou des bûches régulières dans le foyer extérieur.
• N’essayez PAS de déplacer le foyer extérieur pendant qu’il est chaud ou allumé.
• N’utilisez PAS d’essence ni de kérosène pour allumer un feu dans le foyer extérieur.
• N’utilisez PAS le foyer extérieur sous une construction combustible non protégée ou près d’une
telle construction. Évitez de l’utiliser sous des arbres et arbustes ou près de tels végétaux.
N’utilisez PAS l’appareil sur de l’herbe sèche ou longue ou sur des feuilles.
• Utilisez toujours le foyer extérieur sur une surface dure, nivelée et non combustible faite, par
exemple, de béton, de roche ou de pierre. Le foyer extérieur ne peut être utilisé sur une surface
asphaltée ou un revêtement hydrocarburé. N’utilisez PAS l’appareil sur une terrasse en bois.
• Placez le foyer extérieur à 3,05 m (10 pi) et plus des murs et des matériaux combustibles lorsqu’il
est allumé.
• La poignée du tisonnier peut devenir brûlante pendant l’utilisation et le demeurer après
l’utilisation.
• Utilisez des gants résistants à la chaleur pour manipuler les outils brûlants.
• Assurez-vous toujours que les portes sont fermées sécuritairement pendant l’utilisation.
AVERTISSEMENT DE LA PROPOSITION 65 DE L’ÉTAT DE LA CALIFORNIE: Les combustibles
utilisés dans les appareils fonctionnant au bois ou au charbon et les produits de leur combustion
peuvent vous exposer à des substances chimiques comme le noir de carbone, reconnu dans l’État
de la Californie comme causant le cancer, ou le monoxyde de carbone, reconnu dans l’État de la
Californie comme causant des anomalies congénitales ou d’autres problèmes de reproduction.
Ce produit peut vous exposer à des substances chimiques comme le nickel, qui est reconnu par l’état
de la californie comme causant le cancer.
Pour plus de renseignements, visitez le www.P65Warnings.ca.gov
CONSIGNES DE SÉCURITÉS

20
PRÉPARATION
INSTRUCTIONS POUR L’ASSEMBLAGE
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a des
pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez avec le
service à la clientèle pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 25 minutes
Outils requis pour l'assemblage: tournevis cruciforme (non inclus)
EE
1. Fixez le montant arrière (D), le montant
gauche (I) et le montant droit (F) à la base (K)
avec les boulons M6x10mm (AA).
NE SERREZ pas.
I
AA
D
K
1
F
Quincaillerie utilisée
AA Boulon M6x10mm x 8
