PLG MENHIR User manual

MENHIR
MANUALE D’USO | USER MANUAL
OUTDOOR - BOLLARDS

2
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
MENHIR
MANUALE D’USO USER MANUAL
ATTENZIONE |WARNING
Sovratensioni provenienti dalla rete elettrica di alimentazione
dell’impianto/apparecchi o di origine elettrostatica (ESD)
provenienti dall’ambiente , possono danneggiare in maniera
irreversibile gli apparecchi a LED. Si consiglia quindi l’installazione
di un dispositivo di protezione dalle sovratensioni sull’impianto
elettrico che attenua l’intensità di questi fenomeni
Overvoltages from the power supply of the system / devices or of
electrostatic origin (ESD) from the environment, can irreversibly
damage the LED luminaires. It is therefore advisable to install a
protective device against overvoltages on the electrical system
which attenuates the intensity of these phenomena
••
Tenere lontano da sostanze chimiche aggressive
•Keep away from aggressive agents •
Il sistema di connessione deve avere un grado di protezione IP
uguale o superiore al grado di protezione IP del prodotto
•The connection system must be equal to or greater than the IP
rating of the spotlights.
•
•Prima di procedere alla installazione o alla manutenzione del
presente dispositivo è necessario disattivare sempre l’energia
elettrica;
•Before proceeding with the installation or maintenance of this
device, you must always turn off the electricity;
La ditta Professional Lighting Genius declina ogni responsabilità
per danni causati da un proprio prodotto montato in modo non
conforme alle istruzioni.
•The company Professional Lighting Genius assumes no
responsability for damages caused by its own product installed
not in accordance to instructions.
•
La ditta Professional Lighting Genius declina ogni responsabilità
qualora l’installazione non avvenga secondo le norme vigenti;
•The company Professional Lighting Genius disclaims any
liability if the installation is not done according to applicable
regulations;
•
In nessun caso l’apparecchio deve essere ricoperto da materiali
termoisolanti o simili;
•Under no circumstance must this product be covered •
Modifiche o manomissioni del prodotto possono rendere
l’apparecchio pericoloso e annullano ogni condizione di garanzia;
•Modifications or tampering of the product can make the device
dangerous and will invalidate any warranty condition;
•
Tutte le operazioni di installazione o di manutenzione devono
essere effettuate da personale tecnico specializzato;
•All installation or maintenance must be performed by qualified
personnel;
•
L’impianto va alimentato solo dopo il collegamento;
•The plant should be operated only after connecting; •
Leggere e conservare le seguenti istruzioni Read and store following instructions

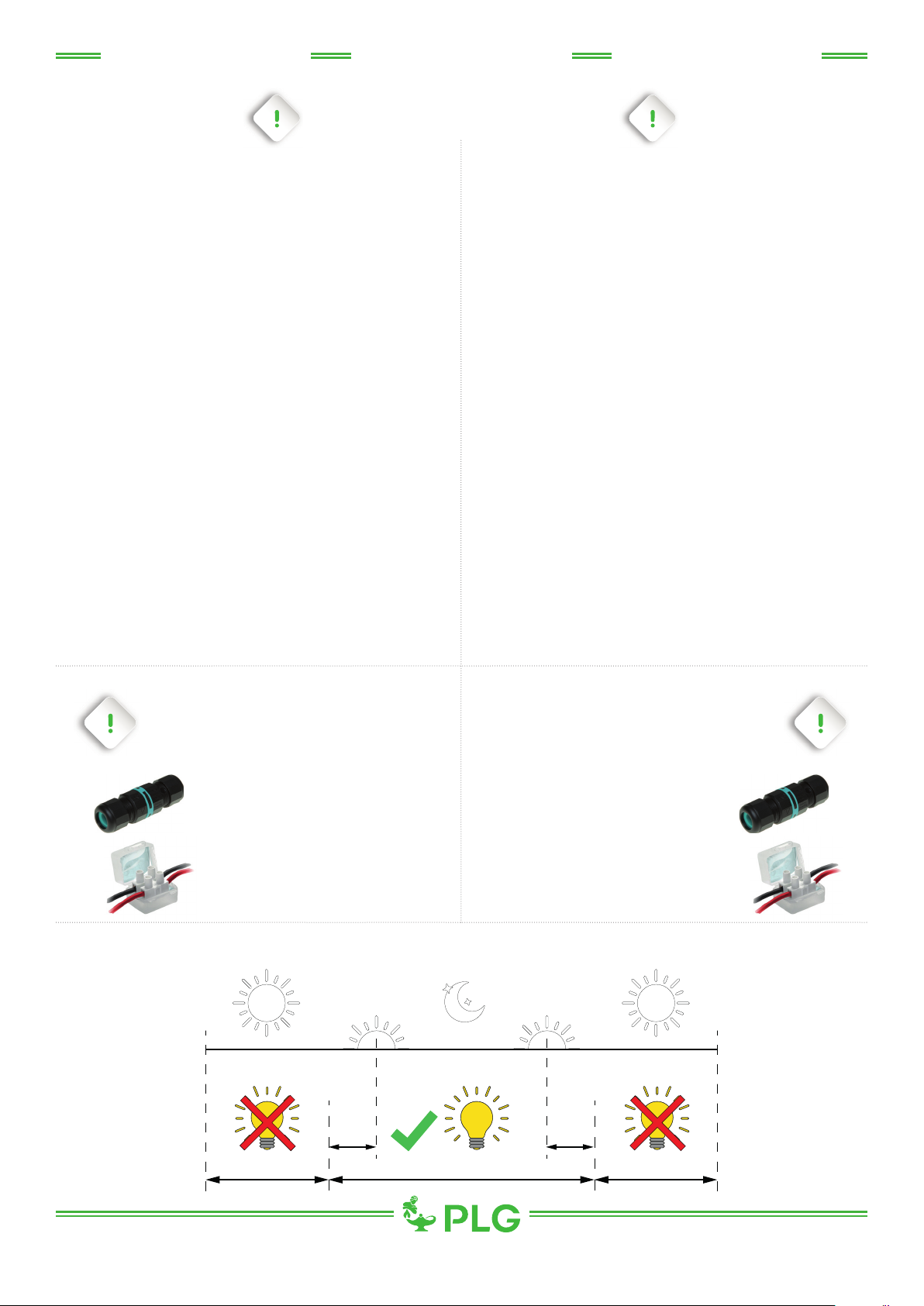

ATTENZIONE
Per evitare infiltrazioni di acqua e la formazione di
condensa utilizzare giunti preriempiti in gel, nastro
autoagglomerante o giunto circolare di connessione
IP68 ( CONET1 ) nell’ effettuare il collegamento.
WARNING
To avoid water infiltrations, carry out the connection
with pre-filled gel joints, self amalgamating scotch
or IP68 circular joint connector ( CONET1 )
CONET1
Giunto circolare di connessione IP68
( venduto separatamente )
CONET1
IP68 circular joint connector
( sold separately )
Giunto preriempito in gel
( venduto separatamente )
Pre-filled gel joints
( sold separately )
30’
min.
30’
min.
PERIODO DI ACCENSIONE GIORNALIERO AMMESSO / ALLOWED DAILY OPERATION PERIOD

3
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
DATI TECNICI | TECHNICAL DATA
MENHIR
MANUALE D’USO USER MANUAL
POTENZA MASSIMA / POWER MAX : 12W - 220V / 240V
1 power LED NUMERO DI LED / LED QUANTITY :
70 - 80 - 90 - >90 INDICE RESA CROMATICA / CRI :
30°, 45°, 60°, Diffused
OTTICHE DISPONIBILI
AVAILABLE OPTICS :
-20°C +40°C
TEMPERATURA DI UTILIZZO
WORKING TEMPERATURE :
Appliques
FISSAGGIO / FIXING :
I CLASSE / CLASS :
IP65 GRADO DI PROTEZIONE IP / IP RATE :
Incluso / Included ALIMENTATORE / DRIVER :
COLORE DEL LED (K)
LED COLOUR (K) :4000° - 3000° - 3000° CRI90 - 2700°
DIMENSIONI | DIMENSIONS
930
630
330
80 150
30
30
30
150
150
80
80
630
930
330
80
80
80
150
150
150
30
30
30
CONNESSIONI | CONNECTIONS
220V / 240V
Schema di collegamento diretto alla rete elettrica
Direct connection diagram to elettric network
1Realizzare il cablaggio in assenza di tensione di rete.
Make the wiring in complete absence of line voltage.
2Collegare l’apparecchio alla rete.
Connect the device to the electric network.
3Porre la rete sotto tensione.
Energize the network.
MATERIALE E FINITURA
MATERIAL AND FINISH :
Corpo e testa in alluminio con verniciatura in polvere in doppio strato, base di fissaggio acciaio Inox AISI 316L
Body and head in aluminium with double layer powder coating , fi xing base in inox steel AISI 316L
Verde Marmo, Corten, Grigio, Nero, altri RAL su richiesta
Marble Green, Corten, Grey, Black, other RAL on request

4
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
ISTRUZIONI DI MONTAGGIO | ASSEMBLY INSTRUCTIONS
MENHIR
MANUALE D’USO USER MANUAL
Eseguire il cablaggio elettrico avendo cura di sigillare
i cavi con mezzi adeguati a garantire una tenuta IP65
Make the electrical wiring taking care to seal the cables
with devices suitable for an IP65 rating protection.
3
Fissare il corpo del dispositivo alla base
precedentemente bloccata, avvitando le viti in dotazione
Fix the the device to the previously locked base by
screwing the supplied screws
4
È possibile cambiare la direzione del fascio di luce in
qualsiasi momento.
You can change the light beam direction at any time.
5
Rimuovere le quattro viti di supporto laterali ed estrarre
la base di fissaggio
Remove the four lateral screws and remove the fixing
base
1
Bloccare la base di fissaggio nella posizione prescelta
utilizzando l’idonea tassellatura ( inclusa )
Fix the base in the selected position using an approprate
device ( included )
2
2
4 5
13
Do not cover the device Never connect or disconnect the fixture
when the netework is energized.
Non coprire l’apparecchio. Non collegare o scollegare l’apparecchio
con la rete sotto tensione.
ATTENZIONE - WARNING ATTENZIONE - WARNING
