PNI House WiFi 400 User manual

Kit supraveghere video
PNI House WiFi 400
NVR si 4 camere wireless
MANUAL DE UTILIZARE
Meniu NVR
Aplicatie CloudLens2 (Android / iOS)
Software HCMS (Windows)

2
DESCRIERE CAMERA IP: DESCRIERE NVR:
1 - Antena 1 - Conector antena
2 - Suport montare 2 - Interfata retea
3 - Reglare unghi inclinare camera 3 - Interfata VGA
4 - Interfata retea 4 - Interfata HDMI
5 - Port alimentare 12V 5 - Port USB
6 - Port alimentare 12V
SPECIFICATII TEHNICE CAMERA IP:
Model camera WiFi cu IP 720P
Senzor imagine CMOS OV1045 1/4" 1.0MP 720P
Iluminare minima 0.5Lux@F1.2 (color); 0.05 Lux@F1.2 (B/L); 0Lux (IR
pornit)
Lentile lentile xe 3.6 mm
IR LED 36 leduri IR, distanta IR maxim 30 m
SNR ≥39dB
Shutter electronic 1/5 - 1/20,000s
Compresie video H.264 High prole / M-JPEG
Rezolutie maxima 1280x720@5-20fps
Video resolution
Flux principal 1280×720, 640×480
Flux secundar 640×480, 480 x 360, 352×288,
320×240, 176×144
Rata transfer date (output
bitrate)
CBR sau VBR rate variable: 32K~10M
Detectie miscare Da
1
2
3
45
1
2 3 4 5 6

3
Control de la distanta de pe
telefon
Suporta Android/ iOS
Protocol TCP/IP HTTP, NTP, IGMP, DHCP, UDP, SMTP, RTP,
RTSP, ARP, DDNS, DNS, HTTPS 802.1XP2P
Interfata retea 1x10/100 Mbps RJ45
WIFI 2.4G
Distanta WIFI Pana la 100m (in functie de obstacole)
Alimentare 12V / 1A
Temperatura de lucru -25°C ~ +60°C
Umiditate de lucru 0% - 90% RH (fara condens)
SPECIFICATII TEHNICE NVR:
Sistem de operare Embedded LINUX
Video
Compresie video H.264
Rezolutie maxima 1280 x 720px@5-20fps
Intrari video 8 x 720P
Audio Compresie audio G.711
Inregistrare si redare Mod inregistrare Manual / Detectie miscare
/ Programata / Alarma
Retea Protocol
TCP/IP,HTTP,DHCP,UD,R
T P, R T S P, F T P, N T P, S A D P (
cautare automata IP), P2P
Smartphone Suporta Android/ iOS
Browser Support IE V9
WIFI WIFI modul receptie WIFI
Antena WIFI 2 antene 5 dB
Distanta transmisie Pana la 100 m (in functie
de obstacole)
Conectica
Iesiri video 1 x VGA, 1 x HDMI
Interfata retea RJ45 10/100 Mbps
USB 2 x USB 2.0
Hard disk HDD Suporta 1 HDD (max 4TB)
Altele
Alimentare 12V / 3A
Consum 5W (fara HDD)
Temperatura de operare -25°C ~ +55°C
Umiditate de operare 10% ~ 90%

4
INSTALARE NVR:
• Desfaceti carcasa NVR-ului si instalati hard disk-ul (nu este inclus). Conectati
cablurile de date si de alimentare. Inchideti carcasa si xati suruburile.
• Conectati mouse-ul la portul USB
• Conectati un monitor la NVR printr-un cablu HDMI sau VGA
• Conectati NVR-ul la internet cu ajutorul unui cablu de retea printr-un router/switch
Nota: NVR-ul se conecteaza la router doar prin cablu. Comunicarea wireless este intre
NVR si camere.
• Conectati NVR-ul la priza de curent folosind adaptorul 12 V / 3A inclus.
• Porniti NVR-ul. Ledul rosu se va aprinde.
INSTALARE CAMERE:
• Faceti gauri in zid unde se doreste montarea camerei
• Fixati camera si strangeti suruburile
• Conectati camera la o sursa de curent folosind adaptorul 12V 1A inclus
Nota: Va recomandam folosirea unei cutii de protectie (doze aplicate, minim IP55)
pentru conectori, daca acestia se afla in bataia directa a ploii
• Reglati unghiul de inclinare a camerei in functie de necesitati. Camera permite o
rotire de 360° pe orizontala si o inclinare de 180° pe verticala
Nota: Pentru a asigura o imagine video de calitate, antena camerei video ar trebui
inclinata astfel incat sa fie paralela sau in aceeasi directie cu antena NVR-ului.

5
Dupa ce se face autocongurarea conexiunii wireless intre NVR si camere (operatiunea
poate dura cateva minute), pe monitor va aparea imaginea preluata de camerele video.
AUTENTIFICARE:
Faceti click dreapta pe ecran. Selectati orice meniu din lista. Va aparea un pop-up cu
interfata de autenticare. Utilizatorul implicit este „admin”. Lasati necompletat campul
pentru parola.
Nota: Imediat dupa prima autentificare, schimbati parola:

6
Accesati Main menu (meniu principal) - System (sistem) - Users (utilizatori)
Introduceti parola veche. Daca este prima autentificare in sistem, utilizatorul implicit nu
este protejat de nici o parola; lasati campul necompletat.
Introduceti parola noua, confirmati parola, click OK.
CONFIGURARE RETEA:
Puteti controla de la distanta NVR-ul doar dupa ce ati congurat corect parametrii de
retea:
• Conectati cablul LAN pentru a avea acces la internet
• Accesati Main menu (meniu principal) - Maintenance (mentenanta) - System
information (informatii sistem). Daca statusul P2P este „ON” (pornit) congurarea
retelei este ok. Daca nu, procedati astfel: accesati Main menu (meniu principal) -
System (sistem) - Network (retea). In tab-ul WiFi setting (setari WiFi) bifati DHCP
si faceti click pe Save. Adresa IP va  preluata automat din reteaua dumneavoastra
locala. Asigurati-va ca reteaua dumneavoastra este conectata la Internet.
• Congurarea este reusita daca, dupa actualizare, adresa IP nu este 192.168.1.2
In caz contrar, setati manual adresa IP si Gateway.

7
ALTE OPTIUNI:
PLAYBACK (REDARE INREGISTRARI):
Accesati Main menu (meniu principal) - Playback (redare)
Selectati canalul si data. Faceti dublu click pentru a reda inregistrarea.

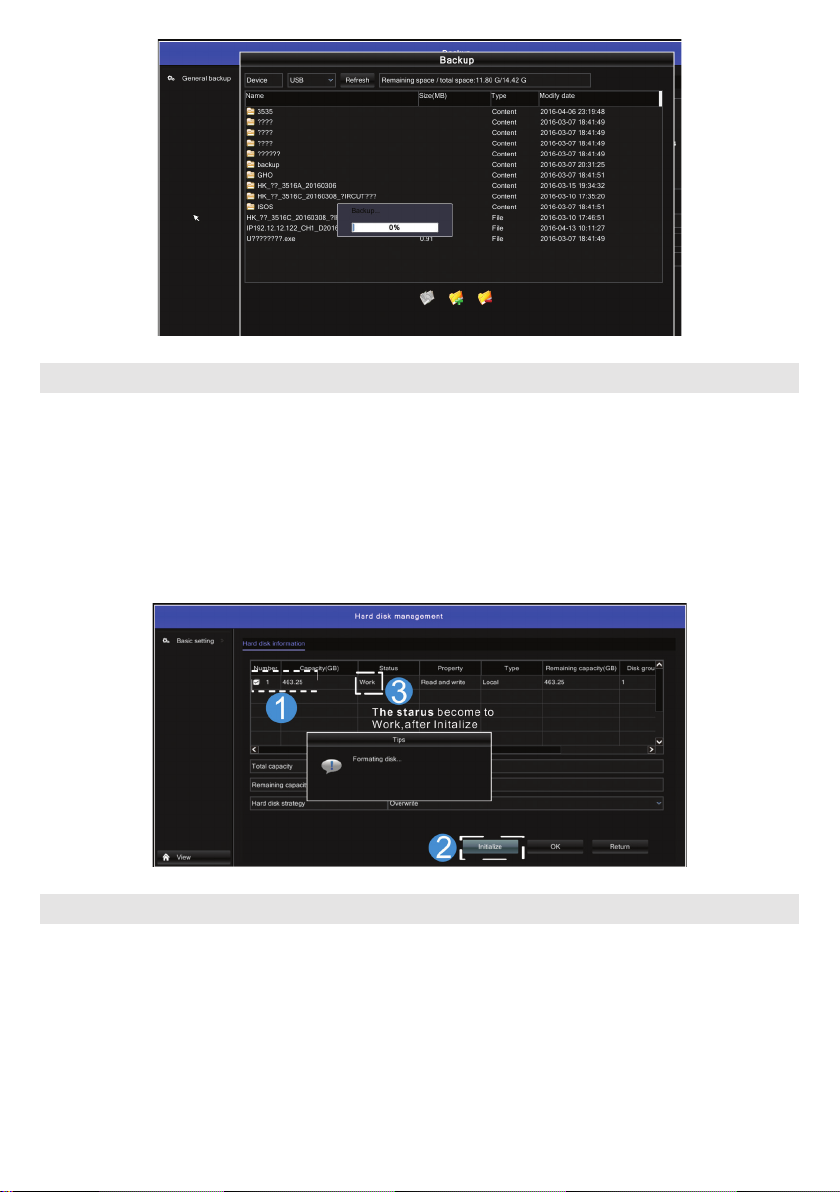

BACKUP (REALIZARE COPIE DE SIGURANTA A INREGISTRARILOR):
Conectati in portul USB un stick USB
Accesati Main menu (meniu principal) - Backup
Selectati canalul, tipul inregistrarii si perioada de timp. Click Search (Cauta).
In interfata care se deschide, selectati sierul dorit. Click Backup pentru a salva
inregistrarea de stick-ul USB.

8
FORMATARE HDD
Nota: Hard disk-ul nu este inclus in pachet.
Faceti click dreapta pe ecran. Accesati Main menu - HD manager. Selectati hard
disk-ul dupa care faceti click pe Initialize. Dupa terminarea formatarii (care poate
dura cateva minute in functie de dimensiune) NVR-ul va putea incepe operatiunea de
inregistrare. Pe ecare canal va aparea iconita „REC”.
SETARI INREGISTRARE (RECORDING):
Selectati canalul.
Selectati “Timing“ (in patratelele selectate corespunzatoare zilelor saptamanii si orelor
inregistrarea va  activata) sau “Null“ (in patratelele selectate corespunzatoare zilelor
saptamanii si orelor inregitrarea va  dezactivata).
Click “Save“

9
ADMINISTRARE CANALE (CHANNEL):
Adaugare camera
Nota: NVR-ul suporta pana la 8 camere si este compatibil doar cu camerele de
supraveghere video PNI IP11MP 720p wireless
Daca vreti sa inlocuiti sau sa adaugati o camera in sistem, urmati pasii de mai
jos:
• Conectati camera direct la NVR prin cablul de retea (nu functioneaza prin search
in retea deoarece au clase de IP diferite)
• Accesati Main menu (meniu principal) - Channel (administrare canale), stergeti
din lista camerele o󰀪ine care au alaturata pictograma
• Click Search (cautare), selectati camera care trebuie adaugata, apoi click pe Add
(adauga) si Save (salveaza).
• Mergeti inapoi la fereastra de vizualizare in timp real, click dreapta si selectati WiFi
setting (setari WiFi)
• Scoateti cablul de retea din camera
• Dupa 30 de secunde, accesati din nou Main menu (meniu principal) - Channel
(administrare canale)
• Click Search (cautare), selectati camera care trebuie adaugata, apoi click pe Add
(adauga) si Save (salveaza)
• Repetati pasii de mai sus pentru ecare camera pe care doriti sa o adaugati in
sistem
• Click Save (salveaza) pentru a naliza procedura de adaugare camere. Camerele
nou adaugate vor aparea in fereastra de vizualizare imagini in timp real.

10
Setari OSD (OSD display)
Setati numele camerei de pe un anumit canal.
Setari decodare (Encode setting):
Setati parametrii video pentru ecare canal cum ar : rezolutie, cadre pe secunda, bit
rate etc. pentru uxul principal si secundar.
Detectie miscare (Motion detection):
Activati sau dezactivati aceasta functie, setati zona de detectie precum si gradul de
sensibilitate pe un anumit canal.

11
Efecte imagine (image e󰀨ects):
Puteti modica parametrii imaginii cum ar : luminozitate, saturatie, contrast.
SETARI SISTEM (SYSTEM):
General:
Puteti schimba limba meniului, rezolutia de asare, ora, data si viteza mouse-ului.
Retea (Network):
Puteti seta manual parametrii de retea sau ii puteti obtine automat bifand “Obtain an IP
address automatically“ si “DHCP”.

12
Administrare utilizatori (Users):
Puteti adauga utilizatori sau schimba parola de acces.
MENTENANTA (MAINTENANCE):
Informatii sistem (System information):
Ofera informatii despre versiune, status si P2P ID.
Istoricul evenimentelor (Log information):
Selectati perioada de timp pentru a vizualiza istoricul activitatilor din sistem: operare,
inregistrare, congurare etc.

13

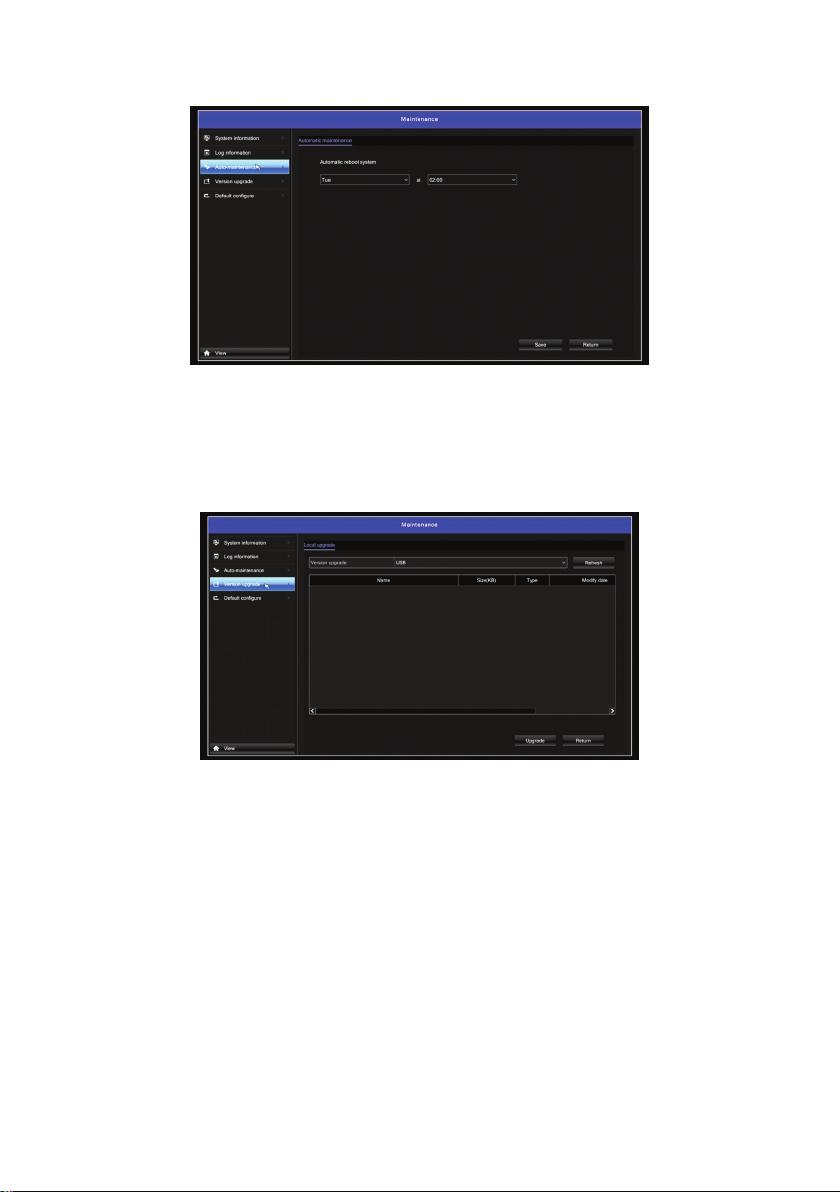

Mentenanta automata (Auto maintenance):
La ora stabilita, sistemul reporneste automat.
Actualizare rmware (Version upgrade):
Salvati sierul de upgrade pe un stick USB, in radacina acestuia. Conectati stick-ul
in portul USB din NVR. In interfata Maintenance (Mentenanta) selectati sursa si dati
click pe Upgrade (Actualizare):
Intoarcerea la setarile initiale (Default congure):
Sistemul va reporni automat pentru a recongura setarile din fabrica.

14
MONITORIZARE DE LA DISTANTA PRIN TELEFONUL MOBIL
INSTALATI APLICATIA “CLOUDLENS2”
Metoda 1: scanati codul QR de mai jos
Medoda 2: In Google Play sau App Store cautati CloudLens2. Dupa ce ati gasit
aplicatia, instalati-o.
ADAUGARE CAMERA:
Dupa ce v-ati autenticat in aplicatie, click pe butonul “plus“ in interfata principala:

15
Sunt trei metode pentru a aduga o camera:
1. Adaugare prin scanare cod QR. Click pe iconita .Scanati codul QR din meniul
NVR-ului. Accesati meniul Maintenance (Mentenanta) - System information
(Informatii sistem).
2. Adaugare manuala: introduceti manual toate informatiile camerei ce urmeaza a 
adaugata:
DeviceName: Dati un nume camerei.
GID: Introduceti P2P ID-ul camerei (vezi imaginea de mai sus).
Introduceti user-ul si parola.
Nota: Folositi acelasi nume de utilizator si aceeasi parola cu care va autentificati in
meniul NVR-ului. Numele de utilizator implicit este „admin„ fara parola.
3. Cautare in retea: Click pe iconita .. Daca dispozitivul este in aceeasi retea cu
telefonul mobil, aplicatia va gasi camerele in mod automat.
Dupa ce ati adaugat camerele, acestea vor aparea in interfata principala de vizualizare.

16

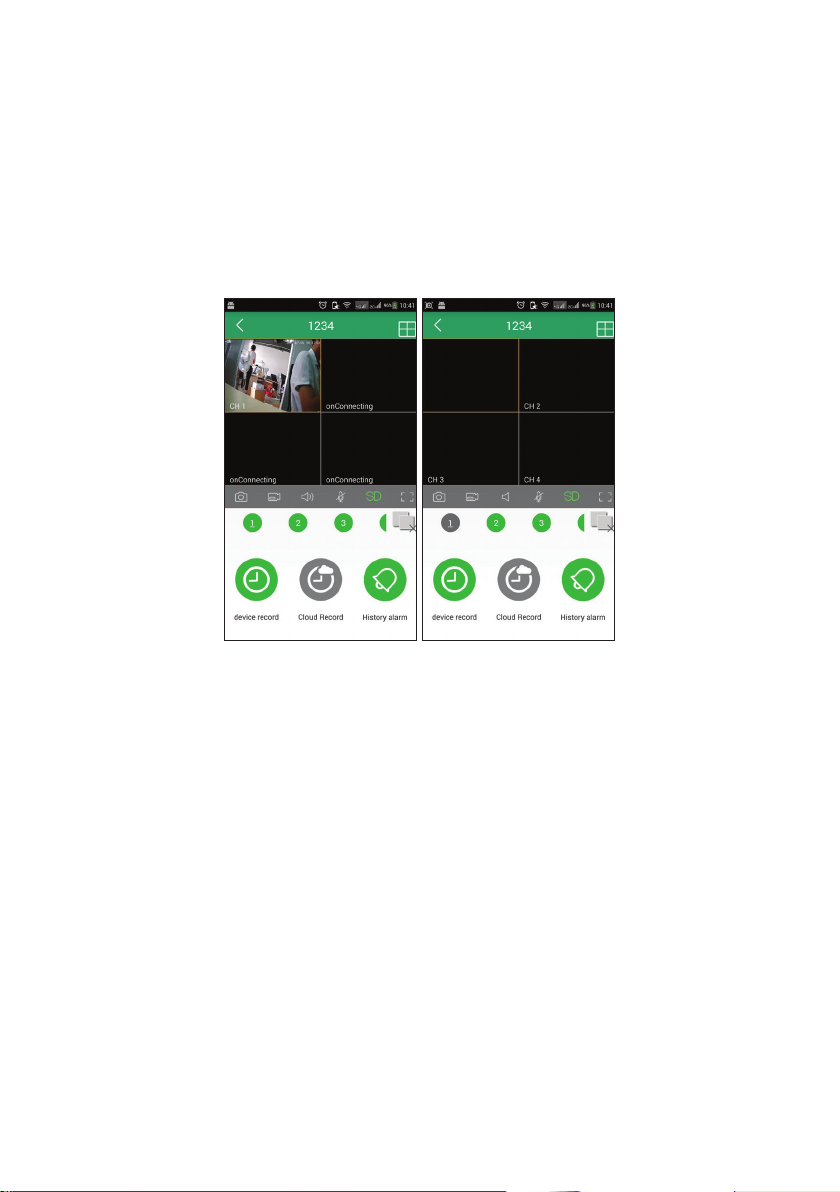

Vizualizare in timp real
Nota: Dupa ce camerele au fost adaugate in telefon, pictograma corespunzatoare
devine verde daca sistemul de supraveghere este functional si gri daca este indisponibil.
1. In momentul cand apasati pe dispozitivul dorit, dedesubt vor aparea canalele
sistemului de supraveghere.
2. Selectati canalul dorit pentru a-l asa pe ecran. Numarul canalului va deveni verde.
Puteti vedea maxim 4 canale simultan.
Functii CloudLens2:
Aplicatia suporta functia PTZ, capturi de ecran, video, editare, redare locala si la
distanta, alarma etc.
Apasand butonul Help in meniul cu setari suplimentare, veti accesa un tutorial de
utilizare a interfetei / butoanelor / functiilor disponibile in aplicatie.
Nota: Nu toate functiile oferite de aplicatie sunt active pentru kit-ul PNI House WiFi400.

17
MONITORIZARE PRIN SOFTWARE-UL HCMS PENTRU PC:
INSTALARE:
Fisierul de instalare il puteti gasi pe CD-ul inclus in pachet.
AUTENTIFICARE:
Numele de utilizator implicit - admin, parola implicita - admin. Pentru a schimba
parola implicita accesati Cong manager - User manager.
INTERFATA PRINCIPALA:
1. Device list (Lista camere adaugate in sistem):

18
In zona Device list, faceti dublu click pe canalul pe care doriti sa il urmariti.
Facand click dreapta pe fereastra camerei selectate aveti o serie de optiuni: Start
play (Porneste reproducerea), Stop play (Intrerupe reproducerea), Quality rst
(Prioritate calitate), Speed rst (Prioritate viteza), Stop all channels (Intrerupe
toate canalele).
Previzualizare imagini:
Utilizatorul poate alege modul de vizualizare a canalelor (canal singur sau multiple
canale):
1 Mod vizualizare ecran intreg
2 Mod vizualizare 4 canale simultan
3 Mod vizualizare 6 canale simultan
4 Mod vizualizare 7 canale simultan
5 Mod vizualizare 8 canale simultan
6 Mod vizualizare 9 canale simultan
7 Mod vizualizare 13 canale simultan
8 Mod vizualizare 16 canale simultan

19
9 Mod vizualizare 20 canale simultan
10 Mod vizualizare 25 canale simultan
11 Mod vizualizare 36 canale simultan
12 Mod vizualizare 49 canale simultan
13 Mod vizualizare 64 canale simultan
2. PTZ direction, PTZ advanced (Control PTZ):
Utilizatorul poate controla miscarea de rotatie a camerei (camera trebuie sa aiba
functie PTZ pentru a benecia de aceste setari), cum ar : miscarea pe verticala si
orizontala, zoom-ul, focalizarea, viteza etc.
1Sageti de control.
Camera se va roti in sensul sagetii.
2Viteza de rotatie pe verticala si pe orozontala. Cu
cat numarul este mai mare, cu atat viteza va  mai
mare
3Iris: setati deschiderea obturatorului in functie de
intensitatea luminii in cadrul lmat
4Zoom: mariti sau micsorati imaginea
5Focus: mariti sau micsorati distanta focala
6Puncte presetate (Preset point) se refera la
monitorizarea anumitor zone cu ajutorul unei
camere ce are functia de PTZ. Se pot adauga mai
multe zone, ce pot  accesate apoi din memorie.

20
7 Traseul de croaziera este miscarea denita de
utilizator intre doua zone ( puncte presetate) cu
ajutorul unei camere ce are functia PTZ. Miscarea
permite utilizatorului monitorizarea unei zone mai
mari.
8Scanare orizontala permite miscarea camerei
pe verticala pentru o supraveghere a zonei pe
verticala, cu ajutorul unei camere ce are functia
PTZ.
9Scanare dupa model (Pattern scan) este o miscare
setata de utilizator de la un punct presetat la altul,
si poate include mai multe puncte presetate din mai
multe locatii.
3. Tools (Instrumente):
Start record plan / Stop record plan:
Porneste sau opreste inregistrarea programata.
Health report
Ofera informatii despre statusul dispozitivului.
Log search (Istoric operatiuni)
Aseaza istoricul operatiunilor din intervalul selectat.
4. Cong manager (Congurare):
Congurare plan de inregistrare:
Selectati din partea stanga camera care urmeaza a  congurata.
