Pool Technologie Pro Dosing Ampero User manual

PAPI004234-M - Version 21.04
Notice d’utilisation
Instructions for use
PRO DOSING AMPERO
Doseur de chlore par contrôle ampérométrique + Régulateur pH
Chlorine dosing by amperometric control + pH regulator
FRANCAIS
ENGLISH

2
1. SCHEMA D’INSTALLATION............................................................................................................................................ 3
2. COFFRET ELECTRONIQUE............................................................................................................................................. 4
2.1. Première mise en service ..................................................................................................................................... 4
2.2. Voyants................................................................................................................................................................. 5
2.3. Ecran..................................................................................................................................................................... 5
2.3.1. Généralités .............................................................................................................................................. 5
2.3.2. Affichage par défaut................................................................................................................................ 5
2.4. Clavier................................................................................................................................................................... 6
2.5. Navigation dans les menus................................................................................................................................... 7
2.6. Dosage chlore....................................................................................................................................................... 8
2.6.1. Injection manuelle................................................................................................................................... 8
2.6.2. Activation/désactivation du dosage chlore............................................................................................. 8
2.6.3. Réglage de la consigne chlore ................................................................................................................. 8
2.6.4. Ajustage de la mesure du taux de chlore libre........................................................................................ 8
2.6.5. Mémorisation du dernier remplissage/changement de gel électrolytique............................................ 8
2.6.6. Programmation de l’alerte « Info Gel CL ».............................................................................................. 9
2.6.7. Réglage de la plage proportionnelle de la régulation chlore .................................................................. 9
2.6.8. Réglage du temps de cycle de la régulation chlore................................................................................. 9
2.6.9. Réglage des seuils de la régulation chlore............................................................................................... 9
2.6.10. Réglage du délai de démarrage de la régulation chlore.......................................................................... 9
2.7. Régulation pH..................................................................................................................................................... 10
2.7.1. Injection manuelle................................................................................................................................. 10
2.7.2. Activation/désactivation de la régulation pH........................................................................................ 10
2.7.3. Ajustage de la mesure du pH................................................................................................................. 10
2.7.4. Etalonnage de la sonde pH.................................................................................................................... 10
2.7.5. Réglage de la consigne pH..................................................................................................................... 11
2.7.6. Spécification du type de correcteur pH................................................................................................. 11
2.7.7. Réglage de la plage proportionnelle de la régulation pH...................................................................... 11
2.7.8. Réglage du temps de cycle de la régulation pH..................................................................................... 12
2.7.9. Réglage des seuils de la régulation pH.................................................................................................. 12
2.8. Paramètres ......................................................................................................................................................... 12
2.8.1. Réglage de la date et de l’heure............................................................................................................ 12
2.8.2. Sélection de la langue d’affichage......................................................................................................... 12
2.8.3. Paramétrage des capteurs..................................................................................................................... 12
2.8.4. Réinitialisation des paramètres............................................................................................................. 13
2.9. Historique de données ....................................................................................................................................... 14
2.10. Communication ..................................................................................................................................... 14
2.10.1. Communication Bluetooth .................................................................................................................... 14
2.11. Informations complémentaires............................................................................................................. 15
2.12. Sécurités ................................................................................................................................................ 16
2.12.1. Alarmes et alertes.................................................................................................................................. 16
3. GARANTIE................................................................................................................................................................... 19
SOMMAIRE
FRANCAIS

3

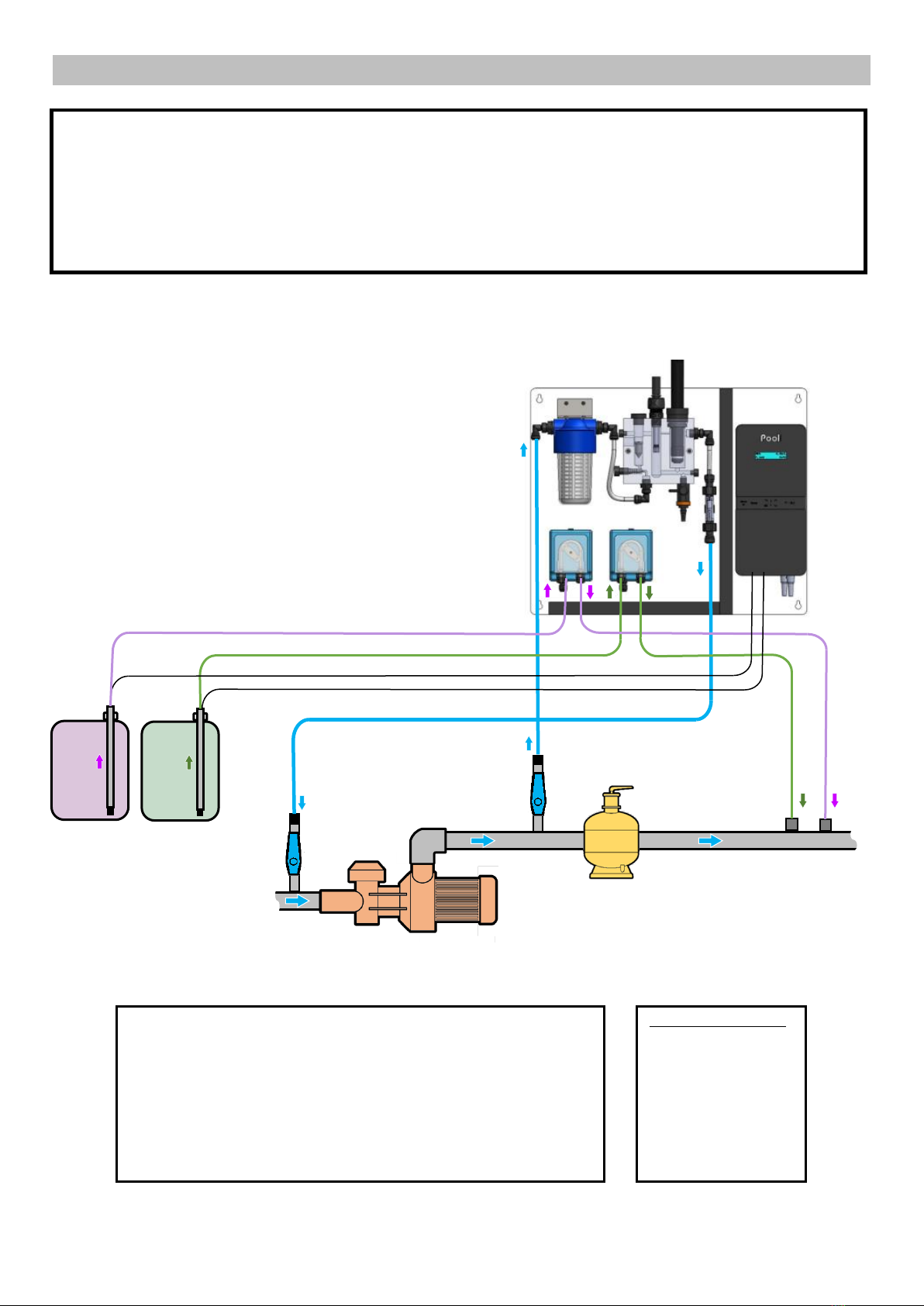

1. SCHEMA D’INSTALLATION
14
ELEMENTS NON FOURNIS :
17 : Bidon de correcteur pH
18 : Bidon de chlore
19 : Pompe de filtration
20 : Filtre
9 : Canne d’aspiration avec capteur
10 : Tuyau semi-rigide 4/6mm
11 : Tuyau semi-rigide 6/8mm
12 : Raccord d’injection
13 : Vanne alimentation chambre de mesure
14 : Raccord tuyau semi-rigide 6/8mm
15 : Câble bidon de correcteur pH vide
16 : Câble bidon de chlore vide
1: Panneau de régulation
2: Coffret électronique
3: Sonde ampérométrique
4: Sonde pH
5: Capteur débit
6: Préfiltre
7: Pompe de correcteur pH
8: Pompe de chlore
1
2
3
4
5
6
7
8
9
9
10
10
11
11
10
10
12
12
13
13
14
14
15
16
19
20
17
18
I
•Les visuels ci-dessous sont non contractuels.
•Utiliser impérativement du chlore liquide antitartre. Tout dommage sur l’équipement dû à une cristallisation de tartre ne peut être soumis à la garantie.
•Les bidons de chlore et de correcteur pH doivent être suffisamment éloignés :
-l’un de l’autre.
-de tout autre produit chimique.
-de tout appareillage électrique.

4
2. COFFRET ELECTRONIQUE
2.1. Première mise en service
A la première mise sous tension du coffret électronique, effectuer la programmation ci-dessous.
Menus
successifs
Réglages possibles
Navigation
Langues
FRANCAIS
•Français
•English
•Deutsch
•Español
•Italiano
•Nederlander
•Portugués
Pour chaque menu, sélectionner un réglage avec les
touches , puis valider avec la touche OK.
Consigne CL
De 0,5 à 8 ppm, par pas de 0,1 ppm
Plage Prop. CL
De 0,1 à 0,3 ppm, par pas de 0,1 ppm
Seuil Haut
De (Consigne CL + 0,2 ppm) à 10 ppm,
par pas de 0,1 ppm
Seuil Bas
De 0,1 ppm à (Consigne CL - 0,2 ppm),
par pas de 0,1 ppm
Consigne pH
De 6,8 à 7,6, par pas de 0,1
Plage Prop. pH
De 0,05 à 0,15, par pas de 0,05
Seuil Haut
De (Consigne pH + 0,2) à 8, par pas de 0,1
Seuil Bas
De 6 à (Consigne pH - 0,2), par pas de 0,1
Date
01/01/01
Jour / Mois / Année
Heure
XX:XX
Heure / Minute
Version Logiciel
XX.XX
Aucun (affichage en lecture seule
durant quelques secondes)
I
AVANT LA PREMIERE MISE EN SERVICE, lire attentivement le manuel fourni avec la sonde ampérométrique. Ce
manuel contient des instructions primordiales pour réussir la mise en service et assurer un fonctionnement
optimal de l'équipement. Suivre et respecter impérativement et rigoureusement l’intégralité de ce manuel.

5
2.2. Voyants
Couleur
Etat
Significations possibles
Vert
Allumé en continu
Coffret électronique en marche
Clignotant
•Injection de chlore en cours
•Injection de correcteur pH en cours
Rouge
Allumé en continu
•Coffret électronique à l’arrêt
•Alerte déclenchée
Clignotant
Alarme déclenchée
2.3. Ecran
2.3.1. Généralités
Affichage
Significations possibles
Figé
•Information en lecture seule
•Information validée
•Alerte déclenchée
Clignotant
•Opération automatique en cours
•Information en attente de validation
•Alarme déclenchée
2.3.2. Affichage par défaut
Aperçus possibles
Signification
CL En cours
pH X.XX
Mesure du taux de chlore libre
→Sonde ampérométrique en cours de polarisation, et/ou débit de l’eau insuffisant
Mesure du pH
CL. X.XX ppm
pH.X.XX
Injection de chlore en cours
→Le point juste à droite de "CL" s’affiche uniquement lorsqu’une injection automatique de
chlore est en cours.
Injection de correcteur pH en cours
→Le point juste à droite de "pH" s’affiche uniquement lorsqu’une injection automatique de
correcteur pH est en cours.
CL OFF
pH OFF
→Dosage de chlore désactivé (« Dosage –Mode OFF »)
→Régulation pH désactivée (« Régulation pH –Mode OFF »)

6
2.4. Clavier
TOUCHE DE
COMMANDE
(selon modèle)
FONCTION
MENU
•Mise en marche du coffret électronique.
→30 minutes* après la mise en marche, le dosage de chlore et la régulation de pH démarrent
automatiquement, à condition que ces fonctions ne soient pas désactivées et que certaines
alarmes ne soient pas déclenchées.
* Temps nécessaire à la polarisation de la sonde ampérométrique.
•Mise à l’arrêt du coffret électronique (faire un appui long), à condition qu’aucune alarme ou
alerte ne soit déclenchée.
→A la mise à l’arrêt, l’écran et le voyant vert s’éteignent, le voyant rouge s’allume.
•Accès aux menus.
BOOST
Accès direct dans le menu « Dosage - Injection Manu » (voir le chapitre 2.6.1).
T°C
Aucune.
SALT
Aucune.
pH
Accès direct au menu « Régulation pH –Etalonnage » (faire un appui long).
Sélection d’une valeur ou d’une donnée.
•Annulation d’une saisie.
•Retour au (sous-)menu précédent.
•Acquittement d’une alarme ou d’une alerte.
OK
•Validation d’une saisie.
•Entrée dans un (sous-)menu.
•Acquittement d’une alarme ou d’une alerte.

7
2.5. Navigation dans les menus
Menu
Dosage
Menu
Régulation pH
Menu
Paramètres
Menu
Historique
Menu
Communication
Menu
Informations
Dosage
Injection Manu
Régulation pH
Injection Manu
Paramètres
Date XX/XX/XX
Historique
Etalonnage pH
Communication
Bluetooth
Version Logiciel
MASTER: XX.XX.XX
Dosage
Mode XXXX
Régulation pH
Mode XXX
Paramètres
Heure XX:XX
Historique
Ajustage CL
Communication
Modbus RS485
ID Code:
XXXXXXXX
Dosage
Consigne CL X.X
Régulation pH
Ajustage
Paramètres
Langues FR
Historique
Ajout Gel
S/N:
XXXX-XXXXXX-XXX
Dosage
Ajustage CL
Régulation pH
Etalonnage
Paramètres
Capteurs
Historique
Filtration
Adresse MAC:
XXXXXXXXXXXX
Dosage
Gel CL
Régulation pH
Consigne X.X
Paramètres
Alarmes
Historique
Injection pH
Température Int:
XX°C
Dosage
Plage Prop. CL
Régulation pH
Correcteur XXXXX
Paramètres
Réinit. Param.
Historique
Injection CL
Dosage
Cycle CL
Régulation pH
Plage Prop. pH
Paramètres
Code
Dosage
Seuils CL
Régulation pH
Cycle pH
Dosage
Délai Démarrage
Régulation pH
Seuils pH
OK
MENU
OK
OK
OK
OK
OK
•Certains menus peuvent ne pas
apparaître selon les réglages effectués.
I

8
2.6. Dosage chlore
2.6.1. Injection manuelle
Menu
Fonctions
Réglages
possibles
Réglage
par défaut
Instructions
Dosage
Injection Manu
•Amorçage de la pompe et
remplissage des tuyaux semi-
rigides correspondants
•Injection de chlore
•Moyen de vérification du bon
fonctionnement de la pompe
De 1 à 59 min,
par pas de 1 min
10 min
•Pour lancer une injection :
Valider le réglage
sélectionné. (La pompe
tourne, et un décompte
temporel s’affiche en
temps réel.)
•Pour faire une pause,
et pour relancer l’injection :
Appuyer sur OK.
•Pour stopper l’injection :
Appuyer sur .
2.6.2. Activation/désactivation du dosage chlore
Menu
Réglages possibles
Réglage par défaut
Dosage
Mode XXX
•ON (pour activer)
•OFF (pour désactiver)
ON
2.6.3. Réglage de la consigne chlore
Menu
Réglages possibles
Réglage par défaut
Dosage
Consigne CL X.X
De 0,5 à 8 ppm, par pas de 0,1 ppm
1,5 ppm
2.6.4. Ajustage de la mesure du taux de chlore libre
Menu
Réglages possibles
Réglage par défaut
Dosage
Ajustage CL
De 0,1 à 5 ppm, par pas de 0,1 ppm
Mesure actuelle
2.6.5. Mémorisation du dernier remplissage/changement de gel électrolytique
→Le gel électrolytique concerne la sonde ampérométrique (voir le manuel fourni avec la sonde).
Menu
Sous-menu
Principe
Validation
Dosage
Gel CL
Gel CL
Ajout Gel
Date du dernier remplissage/changement
=
Date de la dernière validation
Appuyer 2 fois sur OK :
le message « Ajout Gel Réussi » s’affiche.

9
2.6.6. Programmation de l’alerte « Info Gel CL »
→L’alerte « Info Gel CL » est un appel à effectuer un remplissage/changement de gel électrolytique le jour-même du
déclenchement de cette alerte.
Menu
Sous-menu
Délai de déclenchement après le dernier remplissage/changement de gel électrolytique
Réglages possibles
Réglage par défaut
Dosage
Gel CL
Gel CL
Alarme XXXj
De 30 à 180 jours, par pas de 30 jours
90 jours
2.6.7. Réglage de la plage proportionnelle de la régulation chlore
→La plage proportionnelle de la régulation chlore permet de déterminer la plage de mesure dans laquelle la pompe
d’injection chlore est asservie proportionnellement à l’écart entre la consigne et la mesure.
→Plus la plage sera réduite, plus l’injection sera importante pour une même mesure chlore. Pour de petits bassins, il
conviendra de privilégier une plage de 0,3 ppm afin d’éviter un dépassement important de la consigne.
Menu
Réglages possibles
Réglage par défaut
Dosage
Plage Prop. CL
De 0,1 à 0,3 ppm, par pas de 0,1 ppm
0,1 ppm
2.6.8. Réglage du temps de cycle de la régulation chlore
→Le temps de cycle permet de paramétrer le cycle d’injection de la pompe, et donc de prendre en considération le temps
de réaction du bassin entre l’injection et la mesure.
→Plus le cycle sera court, plus la régulation sera réactive. Pour de très petits bassins, comme les spas/ jacuzzis, privilégier
un cycle de 30 s.
Menu
Réglages possibles
Réglage par défaut
Dosage
Cycle CL
De 30 à 300 s, par pas de 30 s
60 s
2.6.9. Réglage des seuils de la régulation chlore
Menu
Sous-menu
Fonctions
Réglage par défaut
Dosage
Seuils CL
Seuils CL
Seuil Haut
Valeur chlore (ppm) supérieure au-delà de laquelle l’alarme
correspondante sera activée
5 ppm
Seuils CL
Seuil Bas
Valeur chlore (ppm) inférieure au-delà de laquelle l’alarme
correspondante sera activée
0,5 ppm
2.6.10. Réglage du délai de démarrage de la régulation chlore
→Le délai de démarrage permet de paramétrer le temps de stabilisation de la sonde ampérométrique. Ce délai sera
activé lors du rétablissement du débit d’eau dans la chambre de mesure. Durant ce délai, la régulation chlore est
automatiquement désactivée.
→Dans le cas d’une mise en marche du coffret électronique ou d’une alarme « Erreur sonde CL », un temps de polarisation
de 30 minutes sera appliqué quelle que soit la valeur du délai préréglée dans ce menu.
Menu
Réglages possibles
Réglage par défaut
Dosage
Délai Démarrage
De 5 à 30 min, par pas de 5 min
30 min

10
2.7. Régulation pH
2.7.1. Injection manuelle
Menu
Fonctions
Réglages
possibles
Réglage
par défaut
Instructions
Régulation pH
Injection Manu
•Amorçage de la pompe et
remplissage des tuyaux
semi-rigides
correspondants
•Injection de correcteur pH
•Moyen de vérification du
bon fonctionnement de la
pompe
De 1 à 59 min,
par pas de 1 min
10 min
•Pour lancer une injection :
Valider le réglage
sélectionné. (La pompe
tourne, et un décompte
temporel s’affiche en temps
réel.)
•Pour faire une pause,
et pour relancer l’injection :
Appuyer sur OK.
•Pour stopper l’injection :
Appuyer sur .
2.7.2. Activation/désactivation de la régulation pH
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Mode XXX
•ON (pour activer)
•OFF (pour désactiver)
ON
2.7.3. Ajustage de la mesure du pH
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Ajustage
De 6,5 à 7,5, par pas de 0,1
7
2.7.4. Etalonnage de la sonde pH
→La sonde pH fournie d’origine est déjà étalonnée. Il n’est donc pas nécessaire d’effectuer un étalonnage lors de la
première mise en service de l’équipement.
ICependant, il est impératif d’effectuer un étalonnage de la sonde pH :
-à chaque début de saison lors de la remise en service de l’équipement,
-après chaque remplacement de la sonde.
1) Ouvrir les solutions étalon pH 7 et pH 10 (n’utiliser que des solutions étalon à usage unique).
2) Fermer les 2 vannes d’alimentation de la chambre de mesure.
3) Si la sonde est déjà installée :
Extraire la sonde de la chambre de mesure, sans débrancher la sonde.
Si la sonde n’est pas encore installée :
Raccorder la sonde au coffret électronique.
4) Aller au menu « Régulation pH - Etalonnage ».

11
5) Effectuer la navigation avec les instructions ci-dessous :
Régulation pH
Etalonnage
Etalonnage pH
Solution 7.0
→Insérer la sonde dans la solution pH 7, puis patienter quelques minutes.
Etalonnage pH
En cours
→Ne pas toucher la sonde.
(Patienter quelques instants)
Etalonnage pH
Echoué
→Effectuer une nouvelle fois la navigation avec les instructions ci-dessus, plusieurs fois
si nécessaire. Si l’étalonnage échoue toujours, remplacer la sonde puis effectuer de
nouveau un étalonnage.
ou
Etalonnage pH
Solution 10.0
→a) Rincer la sonde à l’eau courante, puis l’égoutter sans l’essuyer.
b) Insérer la sonde dans la solution pH 10, puis patienter quelques minutes.
Etalonnage pH
En cours
→Ne pas toucher la sonde.
(Patienter quelques instants)
Etalonnage pH
Réussi
→a) Rincer la sonde à l’eau courante, puis l’égoutter sans l’essuyer.
b) (Ré)installer la sonde dans la chambre de mesure.
ou
Etalonnage pH
Echoué
→Effectuer une nouvelle fois la navigation avec les instructions ci-dessus, plusieurs fois
si nécessaire. Si l’étalonnage échoue toujours, remplacer la sonde puis effectuer de
nouveau un étalonnage.
2.7.5. Réglage de la consigne pH
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Consigne X.X
De 6,8 à 7,6, par pas de 0,1
7,2
2.7.6. Spécification du type de correcteur pH
Menu
Réglages possibles
Signification
Réglage par défaut
Régulation pH
Correcteur XXXXX
Acide
pH-
Acide
Base
pH+
2.7.7. Réglage de la plage proportionnelle de la régulation pH
→La plage proportionnelle de la régulation pH permet de déterminer la plage de mesure dans laquelle la pompe
d’injection de correcteur est asservie proportionnellement à l’écart entre la consigne et la mesure.
→Plus la plage sera réduite, plus l’injection sera importante pour une même mesure pH. En fonction du volume du bassin,
privilégier une plage de 0,15 afin d’éviter un dépassement important de la consigne.
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Plage Prop. pH
De 0,05 à 0,15, par pas de 0,05
0,1
OK
OK
OK

12
2.7.8. Réglage du temps de cycle de la régulation pH
→Le temps de cycle permet de paramétrer le cycle d’injection de la pompe, et donc de prendre en considération le temps
de réaction du bassin entre l’injection et la mesure.
→Plus le cycle sera court, plus la régulation sera réactive. Pour de très petits bassins, comme les spas/ jacuzzis, privilégier
un cycle de 30 s.
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Cycle pH
De 30 à 300 s, par pas de 30 s
60 s
2.7.9. Réglage des seuils de la régulation pH
Menu
Sous-menu
Réglages possibles
Réglage par défaut
Régulation pH
Seuils pH
Seuils pH
Seuil Haut
Valeur pH supérieure au-delà de laquelle l’alarme
correspondante sera activée
8,0
Seuils pH
Seuil Bas
Valeur pH inférieure au-delà de laquelle l’alarme
correspondante sera activée
6,0
2.8. Paramètres
2.8.1. Réglage de la date et de l’heure
Menu
Réglages possibles
Réglage par défaut
Paramètres
Date XX/XX/XX
Jour / Mois / Année
01/01/01
Paramètres
Heure XX:XX
Heure / Minute
Aléatoire
2.8.2. Sélection de la langue d’affichage
Menu
Réglages possibles
Réglage par défaut
Paramètres
Langues FR
•Français
•English
•Deutsch
•Español
•Italiano
•Nederlander
•Portugués
Français
2.8.3. Paramétrage des capteurs
CONNECTIQUE AU NIVEAU DE LA FICHE « Ext »
Repère sur le connecteur
Capteur à raccorder
-
Aucun
pH TANK
Bidon vide pH
Cl TANK
Bidon vide CL
FLOW
Débit chambre de mesure

13
Menu
Capteur
Paramètre
Réglages possibles
Réglage par défaut
Paramètres
Capteurs
Bidon CL
Mode
•OFF
•ON
ON
Type
•NO
•NC
NO
Bidon pH
Mode
•OFF
•ON
ON
Type
•NO
•NC
NO
Bidon XX : capteur de bidon vide.
Type : ce paramètre n’apparaît pas si le mode correspondant est réglé à OFF.
ON : capteur activé.
OFF : capteur désactivé.
NO : contact normalement ouvert.
NC : contact normalement fermé.
Capteur activé
Configuration
Affichage
spécifique
Dosage
du chlore
Régulation
du pH
Bidon vide CL
Bidon vide
Alarme
Bidon CL vide
Stoppé
Maintenue
Bidon non vide
-
Maintenu
Maintenue
Bidon vide pH
Bidon vide
Alarme
Bidon pH vide
Maintenu
Stoppée
Bidon non vide
-
Maintenu
Maintenue
2.8.4. Réinitialisation des paramètres
Menu
Mise en garde importante
Paramètres
Réinit. Param.
I
La réinitialisation des paramètres annule tous les réglages effectués (configuration d’usine).

14
2.9. Historique de données
Menu
Sous-menu
Contenu
Historique
Etalonnage pH
-
Date du dernier étalonnage de la sonde pH
Historique
Ajustage CL
-
Date du dernier ajustage de la mesure du taux de chlore libre
Historique
Ajout Gel
-
Date du dernier remplissage/changement de gel électrolytique
Historique
Filtration
Filtration
Temps J-1
Durée de fonctionnement de la pompe de filtration le jour précédent
Filtration
Temps Moyen S-1
Durée moyenne quotidienne de fonctionnement de la pompe de filtration la
semaine précédente
Filtration
Temps Moyen M-1
Durée moyenne quotidienne de fonctionnement de la pompe de filtration le mois
précédent
Historique
Injection pH
Injection pH
Temps J-1
Durée de fonctionnement de la pompe de correcteur pH le jour précédent
Injection pH
Temps Moyen S-1
Durée moyenne quotidienne de fonctionnement de la pompe de correcteur pH la
semaine précédente
Injection pH
Temps Moyen M-1
Durée moyenne quotidienne de fonctionnement de la pompe de correcteur pH le
mois précédent
Injection pH
Total
Durée cumulée de fonctionnement de la pompe de correcteur pH depuis la
première mise en service du coffret électronique
Historique
Injection CL
Injection CL
Temps J-1
Durée de fonctionnement de la pompe de chlore le jour précédent
Injection CL
Temps Moyen S-1
Durée moyenne quotidienne de fonctionnement de la pompe de chlore la semaine
précédente
Injection CL
Temps Moyen M-1
Durée moyenne quotidienne de fonctionnement de la pompe de chlore le mois
précédent
Injection CL
Total
Durée cumulée de fonctionnement de la pompe de chlore depuis la première mise
en service du coffret électronique
2.10. Communication
2.10.1. Communication Bluetooth
Menu
Paramètre
Fonction
Réglages possibles
Réglage par défaut
Communication
Bluetooth
Mode
Activation/désactivation de la
communication Bluetooth
•ON (pour activer)
•OFF (pour désactiver)
ON
Appairage*
•Détection des appareils
connectables à proximité du
coffret électronique (sous 60
secondes)
•Mise en réseau du coffret
électronique et des appareils
connectés
-
Reset*
Suppression du réseau reliant
le coffret électronique aux
appareils connectés
* Ces paramètres n’apparaissent pas si le mode est réglé à OFF.
→Lors d’une mise à jour (non automatique) du logiciel du coffret électronique effectuée en Bluetooth :
-Les 2 voyants (rouge et vert) clignotent alternativement.
-Le message « Téléchargement –XXX % » s’affiche.

15
2.11. Informations complémentaires
Menu
Signification
Version Logiciel
MASTER: XX.XX.XX
Programme de la carte de commande
ID Code:
XXXXXXXX
Code de configuration
S/N:
XXXX-XXXXXX-XXX
Numéro de série
Adresse MAC:
XXXXXXXXXXXX
Adresse MAC pour connexion Bluetooth
Température Int:
XX°C
Température interne

16
2.12. Sécurités
2.12.1. Alarmes et alertes
SECURITES
CONFIGURATION
PAR DEFAUT
OPERATION(S) AUTOMATIQUE(S)
AU DECLENCHEMENT
ACQUITTEMENT*
Message affiché
Arrêt immédiat
du dosage du chlore
et/ou de la régulation du pH
Alarmes
Activées
Alarme
(…)
Oui
Appuyer sur la touche OK ou
(appui court ou long, selon
l’alarme ou l’alerte).
Alertes
Activées
Info
(…)
Non
*Tant qu’un défaut détecté subsiste, l’alarme ou l’alerte correspondante est maintenue, et le message correspondant
réapparaît quelques instants après l’acquittement.
MESSAGE
AFFICHE /
DEFAUT
DETECTE
ARRET
AUTOMATIQUE
IMMEDIAT
CAUSE POSSIBLE
VERIFICATIONS ET REMEDES
POSSIBILITE DE
DESACTIVATION
VIA LE MENU
« Paramètres -
Alarmes »
Dosage
du chlore
Régulation
du pH
Alarme
Ajustage CL
Oui
Non
Mesure du taux
de chlore libre
non ajustée
Effectuer un ajustage de la mesure
du taux de chlore libre.
Oui
Alarme
Bidon CL vide
Oui
Non
Bidon de chlore
vide
Remplacer le bidon de chlore.
Oui
Alarme
Bidon pH vide
Non
Oui
Bidon de
correcteur pH vide
Remplacer le bidon de correcteur pH.
Oui
Alarme
Débit
Mesure
Oui
Oui
Débit d’eau
insuffisant dans
la chambre de
mesure
Vérifier que :
-le capteur débit est raccordé au
coffret électronique.
-les vannes du circuit de
mesure sont ouvertes.
-la pompe de filtration fonctionne
correctement.
-le circuit de filtration n’est pas
bouché.
Non
Alarme
Erreur sonde CL
Oui
Non
Raccordement
électrique de la
sonde
ampérométrique
incorrect ou
défectueux
Vérifier :
-le raccordement de la sonde
ampérométrique au coffret
électronique.
-l’état du câble de la sonde
ampérométrique.
-le câblage interne à la sonde
ampérométrique.
-l’état du bornier interne à la sonde
ampérométrique.
Non
Sonde
ampérométrique
défectueuse ou
en fin de vie
Changer la sonde ampérométrique.

17
MESSAGE
AFFICHE /
DEFAUT
DETECTE
ARRET
AUTOMATIQUE
IMMEDIAT
CAUSE POSSIBLE
VERIFICATIONS ET REMEDES
POSSIBILITE DE
DESACTIVATION
VIA LE MENU
« Paramètres -
Alarmes »
Dosage
du chlore
Régulation
du pH
Alarme
Injection CL
Oui
Non
Succession de
tentatives de
correction du
taux de
concentration de
chlore
infructueuses
•Vérifier que le bidon de chlore n’est
pas vide.
•Au niveau du circuit d’injection de
chlore, vérifier l’état :
-du filtre lesteur.
-des tuyaux semi-rigides.
-de la pompe d’injection.
-du raccord d’injection.
•Effectuer une injection manuelle de
chlore.
Vérifier que :
-la pompe fonctionne
correctement.
-le chlore est injecté correctement.
•Vérifier les réglages dans les menus
« Dosage –Consigne CL ».
•Effectuer un ajustage de la mesure
du taux de chlore libre.
Non
Alarme
Injection pH
Non
Oui
Succession de
tentatives de
correction du pH
infructueuses
•Vérifier que le bidon de correcteur
pH n’est pas vide.
•Au niveau du circuit d’injection de
correcteur pH, vérifier l’état :
-du filtre lesteur.
-des tuyaux semi-rigides.
-de la pompe d’injection.
-du raccord d’injection.
•Effectuer une injection manuelle de
correcteur pH.
Vérifier que :
-la pompe fonctionne
correctement.
-le correcteur pH est injecté
correctement.
•Vérifier les réglages dans les menus
« Régulation pH –Consigne ».
•Effectuer un étalonnage de la sonde
pH.
Non

18
MESSAGE
AFFICHE /
DEFAUT
DETECTE
ARRET
AUTOMATIQUE
IMMEDIAT
CAUSE POSSIBLE
VERIFICATIONS ET REMEDES
POSSIBILITE DE
DESACTIVATION
VIA LE MENU
« Paramètres -
Alarmes »
Dosage
du chlore
Régulation
du pH
Alarme
Seuil Bas pH
Non
Oui
Injection trop importante
de correcteur acide
Vérifier les réglages dans les
menus « Régulation pH –
Consigne », « Régulation pH –
Correcteur Base »,
« Régulation pH –Cycle pH ».
Non
Alarme
Seuil Haut CL
Oui
Non
Injection trop importante
de chlore
•Vérifier les réglages
dans les menus « Dosage
–Consigne », « Dosage –
Cycle CL » , « Dosage –
Seuils CL ».
Non
Alarme
Seuil Haut pH
Non
Oui
Injection trop importante
de correcteur basique
Vérifier les réglages dans les
menus « Régulation pH –
Consigne », « Régulation pH –
Correcteur Acide »,
« Régulation pH –Cycle pH ».
Non
Info
Etalonnage pH
Non
Non
Etalonnage de la sonde
pH incorrect
Effectuer un étalonnage de
la sonde pH.
Oui
Info
Gel CL
Non
Non
Gel électrolytique de la
sonde ampérométrique
absent ou périmé
Effectuer un
remplissage/changement de
gel électrolytique.
Oui
Remplissage/changement
de gel électrolytique non
mémorisé
Effectuer une mémorisation
du dernier
remplissage/changement de
gel électrolytique.
Info
Seuil Bas CL
Non
Non
Injection insuffisante de
chlore
•Vérifier que le bidon de
chlore n’est pas vide.
Vérifier les réglages dans les
menus « Dosage –Consigne »,
« Dosage –Cycle CL »,
« Dosage –Seuils CL ».
Non
Info
Seuil Haut pH
Non
Non
Injection insuffisante de
correcteur acide
Vérifier que le bidon de
correcteur pH n’est pas vide.
Non
Info
Seuil Bas pH
Non
Non
Injection insuffisante de
correcteur basique
Vérifier que le bidon de
correcteur pH n’est pas vide.
Non

19
3. GARANTIE
Avant tout contact avec votre revendeur, merci de bien vouloir vous munir :
-de votre facture d’achat.
-du n° de série du coffret électronique.
-de la date d'installation de l'équipement.
-des paramètres de votre piscine (salinité, pH, taux de chlore, température d'eau, taux de stabilisant, volume de la piscine, temps de
filtration journalier, etc.).
Nous avons apporté tous nos soins et notre expérience technique à la réalisation de cet équipement. Il a fait l’objet de contrôles qualité.
Si malgré toute l’attention et le savoir-faire apportés à sa fabrication, vous aviez à mettre en jeu notre garantie, celle-ci ne s’appliquerait
qu’au remplacement gratuit des pièces défectueuses de cet équipement (port aller/retour exclu).
Durée de la garantie (date de facture faisant foi)
Coffret électronique : 2 ans.
Sondes : selon modèle.
Réparations et pièces détachées : 3 mois.
Les durées indiquées ci-dessus correspondent à des garanties standard. Toutefois, celles-ci peuvent varier selon le pays d’installation et
le circuit de distribution.
Objet de la garantie
La garantie s’applique sur toutes les pièces à l’exception des pièces d’usure qui doivent être remplacées régulièrement.
L’équipement est garanti contre tout défaut de fabrication dans le cadre strict d’une utilisation normale.
S.A.V.
Toutes les réparations s’effectuent en atelier.
Les frais de transport aller et retour sont à la charge de l'utilisateur.
L'immobilisation et la privation de jouissance d'un appareil en cas de réparation éventuelle ne sauraient donner lieu à des indemnités.
Dans tous les cas, le matériel voyage toujours aux risques et périls de l’utilisateur. Il appartient à celui-ci avant d’en prendre livraison, de
vérifier qu’il est en parfait état et le cas échéant d’émettre des réserves sur le bordereau de transport du transporteur. Confirmer auprès
du transporteur dans les 72 h par lettre recommandée avec accusé réception.
Un remplacement sous garantie ne saurait en aucun cas prolonger la durée de garantie initiale.
Limite d’application de la garantie
Dans le but d’améliorer la qualité de ses produits, le fabricant se réserve le droit de modifier, à tout moment et sans préavis, les
caractéristiques de ses fabrications.
La présente documentation n’est fournie qu’à titre d’information et n’a aucune implication contractuelle vis-à-vis des tiers.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations décrites dans la présente
documentation.
L’installation, la maintenance et, de manière plus générale, toute intervention concernant les produits du fabricant, doivent être réalisées
exclusivement par des professionnels. Ces interventions devront par ailleurs être réalisées conformément aux normes en vigueur dans
le pays d’installation au jour de l’installation. L’utilisation d’une pièce autre que celle d’origine, annule ipso facto la garantie sur l’ensemble
de l’équipement.
Sont exclus de la garantie :
-Les équipements et la main d’œuvre fournis par un tiers lors de l’installation du matériel.
-Les dommages causés par une installation non-conforme.
-Les problèmes causés par une altération, un accident, un traitement abusif, la négligence du professionnel ou de l’utilisateur final, les
réparations non autorisées, l’incendie, l’inondation, la foudre, le gel, un conflit armé ou tout autre cas de force majeure.
Aucun matériel endommagé suite au non-respect des consignes de sécurité, d'installation, d'utilisation et d'entretien énoncées dans la
présente documentation ne sera pris en charge au titre de la garantie.
Tous les ans, nous apportons des améliorations à nos produits et logiciels. Ces nouvelles versions sont compatibles avec les modèles
précédents. Les nouvelles versions de matériels et de logiciels ne peuvent être ajoutées aux modèles antérieurs dans le cadre de la
garantie.
Mise en œuvre de la garantie
Pour plus d'informations sur la présente garantie, appelez votre professionnel ou notre Service Après-Vente. Toute demande devra être
accompagnée d'une copie de la facture d'achat.
Lois et litiges
La présente garantie est soumise à la loi française et à toutes directives européennes ou traités internationaux, en vigueur au moment
de la réclamation, applicables en France. En cas de litige sur son interprétation ou son exécution, il est fait attribution de compétence au
seul TGI de Montpellier (France).

2
1. INSTALLATION DIAGRAM............................................................................................................................................. 3
2. ELECTRONICS UNIT....................................................................................................................................................... 4
2.1. First commissioning.............................................................................................................................................. 4
2.2. LEDs ...................................................................................................................................................................... 5
2.3. Screen................................................................................................................................................................... 5
2.3.1. Overview.................................................................................................................................................. 5
2.3.2. Default display......................................................................................................................................... 5
2.4. Keypad.................................................................................................................................................................. 6
2.5. Menu navigation .................................................................................................................................................. 7
2.6. Chlorine dosing..................................................................................................................................................... 8
2.6.1. Manual injection...................................................................................................................................... 8
2.6.2. Activating/disabling chlorine dosing ....................................................................................................... 8
2.6.3. Setting the chlorine setpoint................................................................................................................... 8
2.6.4. Calibrating the free chlorine rate measurement..................................................................................... 8
2.6.5. Memorising the last refill/change of electrolyte gel............................................................................... 8
2.6.6. Programming the ‘Info Gel CL’ alert........................................................................................................ 9
2.6.7. Setting the proportional range of the chlorine regulation...................................................................... 9
2.6.8. Setting the chlorine regulation cycle time .............................................................................................. 9
2.6.9. Setting the chlorine regulation thresholds.............................................................................................. 9
2.6.10. Setting the start-up delay for chlorine regulation................................................................................... 9
2.7. pH regulation...................................................................................................................................................... 10
2.7.1. Manual injection.................................................................................................................................... 10
2.7.2. Activation/deactivation of pH regulation.............................................................................................. 10
2.7.3. Calibration of the pH measurement...................................................................................................... 10
2.7.4. Calibrating the pH probe ....................................................................................................................... 10
2.7.5. Setting the pH setpoint.......................................................................................................................... 11
2.7.6. Specification of the pH corrector type .................................................................................................. 11
2.7.7. Setting the proportional range of the pH regulation ............................................................................ 11
2.7.8. Setting the pH regulation cycle time..................................................................................................... 12
2.7.9. Setting the pH regulation thresholds .................................................................................................... 12
2.8. Settings............................................................................................................................................................... 12
2.8.1. Setting the date and time...................................................................................................................... 12
2.8.2. Selecting the display language .............................................................................................................. 12
2.8.3. Sensor settings ...................................................................................................................................... 12
2.8.4. Settings reset......................................................................................................................................... 13
2.9. Data history ........................................................................................................................................................ 14
2.10. Communication ..................................................................................................................................... 14
2.10.1. Bluetooth communication..................................................................................................................... 14
2.11. Additional information .......................................................................................................................... 15
2.12. Safety..................................................................................................................................................... 16
2.12.1. Alarms and alerts................................................................................................................................... 16
3. WARRANTY................................................................................................................................................................. 19
TABLE OF CONTENTS
ENGLISH
