Pool Technologie PRO pH User manual

PAPI004233-M - Version 21.04
Notice d’utilisation
Instructions for use
PRO pH
Régulateur pH
pH regulator
FRANCAIS
ENGLISH

2
1. SCHEMA D’INSTALLATION............................................................................................................................................ 3
2. COFFRET ELECTRONIQUE............................................................................................................................................. 4
2.1. Première mise en service ..................................................................................................................................... 4
2.2. Voyants................................................................................................................................................................. 4
2.3. Ecran..................................................................................................................................................................... 4
2.3.1. Généralités .............................................................................................................................................. 4
2.3.2. Affichage par défaut................................................................................................................................ 5
2.4. Clavier................................................................................................................................................................... 5
2.5. Navigation dans les menus................................................................................................................................... 6
2.6. Régulation pH....................................................................................................................................................... 7
2.6.1. Injection manuelle................................................................................................................................... 7
2.6.2. Activation/désactivation de la régulation pH.......................................................................................... 7
2.6.3. Ajustage de la mesure du pH................................................................................................................... 7
2.6.4. Etalonnage de la sonde pH...................................................................................................................... 7
2.6.5. Réglage de la consigne pH....................................................................................................................... 8
2.6.6. Spécification du type de correcteur pH................................................................................................... 8
2.6.7. Réglage de la plage proportionnelle de la régulation pH........................................................................ 8
2.6.8. Réglage du temps de cycle de la régulation pH....................................................................................... 9
2.6.9. Réglage des seuils de la régulation pH.................................................................................................... 9
2.7. Paramètres ........................................................................................................................................................... 9
2.7.1. Réglage de la date et de l’heure.............................................................................................................. 9
2.7.2. Sélection de la langue d’affichage........................................................................................................... 9
2.7.3. Paramétrage des capteurs....................................................................................................................... 9
2.7.4. Réinitialisation des paramètres............................................................................................................. 10
2.8. Historique de données ....................................................................................................................................... 10
2.9. Communication.................................................................................................................................................. 11
2.9.1. Communication Bluetooth .................................................................................................................... 11
2.10. Informations complémentaires............................................................................................................. 11
2.11. Sécurités ................................................................................................................................................ 12
2.11.1. Alarmes et alertes.................................................................................................................................. 12
3. GARANTIE................................................................................................................................................................... 14
SOMMAIRE
FRANCAIS

3
1. SCHEMA D’INSTALLATION
14
ELEMENTS NON FOURNIS :
14 : Bidon de correcteur pH
15 : Pompe de filtration
16 : Filtre
7 : Canne d’aspiration avec capteur
8: Tuyau semi-rigide 4/6mm
9: Tuyau semi-rigide 6/8mm
10 : Raccord d’injection
11 : Vanne alimentation chambre de mesure
12 : Raccord tuyau semi-rigide 6/8mm
13 : Câble bidon de correcteur pH vide
1: Panneau de régulation
2: Coffret électronique
3: Sonde pH
4: Capteur débit
5: Préfiltre
6: Pompe de correcteur pH
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
I
•Les visuels ci-dessous sont non contractuels.
•Le bidon de correcteur pH doit être suffisamment éloigné :
-de tout autre produit chimique.
-de tout appareillage électrique.

4
2. COFFRET ELECTRONIQUE
2.1. Première mise en service
A la première mise sous tension du coffret électronique, effectuer la programmation ci-dessous.
Menus
successifs
Réglages possibles
Navigation
Langues
FRANCAIS
•Français
•English
•Deutsch
•Español
•Italiano
•Nederlander
•Portugués
Pour chaque menu, sélectionner un réglage avec les
touches , puis valider avec la touche OK.
Consigne pH
De 6,8 à 7,6, par pas de 0,1
Plage Prop. pH
De 0,05 à 0,15, par pas de 0,05
Seuil Haut
De (Consigne pH + 0,2) à 8, par pas de 0,1
Seuil Bas
De 6 à (Consigne pH - 0,2), par pas de 0,1
Date
01/01/01
Jour / Mois / Année
Heure
XX:XX
Heure / Minute
Version Logiciel
XX.XX
Aucun (affichage en lecture seule
durant quelques secondes)
2.2. Voyants
Couleur
Etat
Significations possibles
Vert
Allumé en continu
Coffret électronique en marche
Clignotant
•Injection de correcteur pH en cours
Rouge
Allumé en continu
•Coffret électronique à l’arrêt
•Alerte déclenchée
Clignotant
Alarme déclenchée
2.3. Ecran
2.3.1. Généralités
Affichage
Significations possibles
Figé
•Information en lecture seule
•Information validée
•Alerte déclenchée
Clignotant
•Opération automatique en cours
•Information en attente de validation
•Alarme déclenchée

5
2.3.2. Affichage par défaut
Aperçu
Significations
pH X.XX
Mesure du pH
pH. X.XX
Injection de correcteur pH en cours
→Le point juste à droite de "pH" s’affiche uniquement lorsqu’une injection automatique de
correcteur pH est en cours.
pH OFF
→Régulation pH désactivée (« Régulation pH –Mode OFF »)
2.4. Clavier
TOUCHE DE
COMMANDE
(selon modèle)
FONCTION
MENU
•Mise en marche du coffret électronique.
→Quelques minutes après la mise en marche, la régulation de pH démarrent
automatiquement, à condition que ces fonctions ne soient pas désactivées et que certaines
alarmes ne soient pas déclenchées.
•Mise à l’arrêt du coffret électronique (faire un appui long), à condition qu’aucune alarme ou
alerte ne soit déclenchée.
→A la mise à l’arrêt, l’écran et le voyant vert s’éteignent, le voyant rouge s’allume.
•Accès aux menus.
BOOST
Aucune.
T°C
Aucune.
SALT
Aucune.
pH
Accès direct au menu « Régulation pH –Etalonnage » (faire un appui long).
Sélection d’une valeur ou d’une donnée.
•Annulation d’une saisie.
•Retour au (sous-)menu précédent.
•Acquittement d’une alarme ou d’une alerte.
OK
•Validation d’une saisie.
•Entrée dans un (sous-)menu.
•Acquittement d’une alarme ou d’une alerte.

6

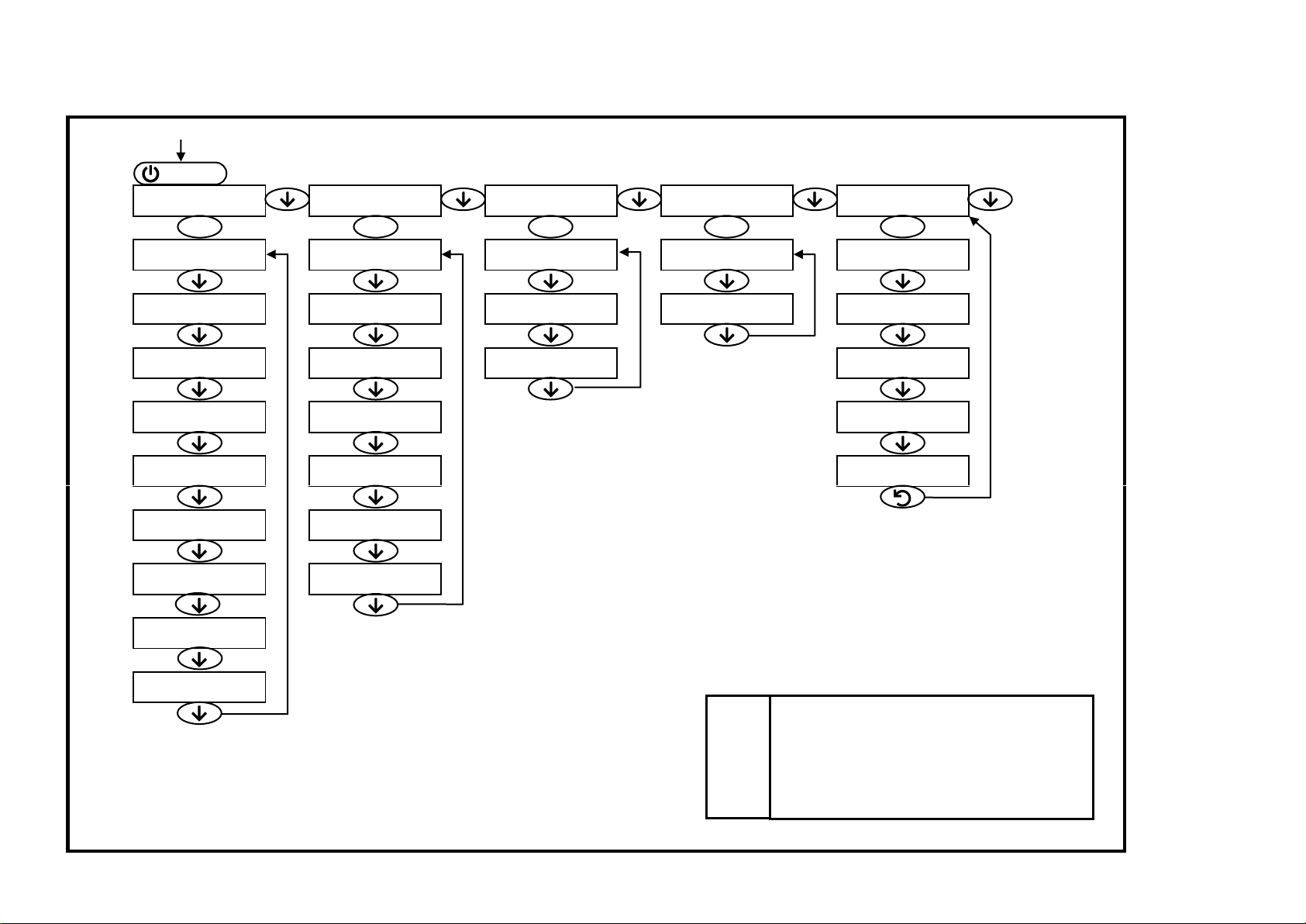

2.5. Navigation dans les menus
Menu
Régulation pH
Menu
Paramètres
Menu
Historique
Menu
Communication
Menu
Informations
Régulation pH
Injection Manu
Paramètres
Date XX/XX/XX
Historique
Etalonnage pH
Communication
Bluetooth
Version Logiciel
MASTER: XX.XX.XX
Régulation pH
Mode XXX
Paramètres
Heure XX:XX
Historique
Filtration
Communication
Modbus RS485
ID Code:
XXXXXXXX
Régulation pH
Ajustage
Paramètres
Langues FR
Historique
Injection pH
S/N:
XXXX-XXXXXX-XXX
Régulation pH
Etalonnage
Paramètres
Capteurs
Adresse MAC:
XXXXXXXXXXXX
Régulation pH
Consigne X.X
Paramètres
Alarmes
Température Int:
XX°C
Régulation pH
Correcteur XXXXX
Paramètres
Réinit. Param.
Régulation pH
Plage Prop. pH
Paramètres
Code
Régulation pH
Cycle pH
Régulation pH
Seuils pH
MENU
OK
OK
OK
OK
OK
•Certains menus peuvent ne pas
apparaître selon les réglages effectués.
I

7
2.6. Régulation pH
2.6.1. Injection manuelle
Menu
Fonctions
Réglages
possibles
Réglage
par défaut
Instructions
Régulation pH
Injection Manu
•Amorçage de la pompe et
remplissage des tuyaux
semi-rigides
correspondants
•Injection de correcteur pH
•Moyen de vérification du
bon fonctionnement de la
pompe
De 1 à 59 min,
par pas de 1 min
10 min
•Pour lancer une injection :
Valider le réglage
sélectionné. (La pompe
tourne, et un décompte
temporel s’affiche en temps
réel.)
•Pour faire une pause,
et pour relancer l’injection :
Appuyer sur OK.
•Pour stopper l’injection :
Appuyer sur .
2.6.2. Activation/désactivation de la régulation pH
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Mode XXX
•ON (pour activer)
•OFF (pour désactiver)
ON
2.6.3. Ajustage de la mesure du pH
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Ajustage
De 6,5 à 7,5, par pas de 0,1
7
2.6.4. Etalonnage de la sonde pH
→La sonde pH fournie d’origine est déjà étalonnée. Il n’est donc pas nécessaire d’effectuer un étalonnage lors de la
première mise en service de l’équipement.
ICependant, il est impératif d’effectuer un étalonnage de la sonde pH :
-à chaque début de saison lors de la remise en service de l’équipement,
-après chaque remplacement de la sonde.
1) Ouvrir les solutions étalon pH 7 et pH 10 (n’utiliser que des solutions étalon à usage unique).
2) Fermer les 2 vannes d’alimentation de la chambre de mesure.
3) Si la sonde est déjà installée :
Extraire la sonde de la chambre de mesure, sans débrancher la sonde.
Si la sonde n’est pas encore installée :
Raccorder la sonde au coffret électronique.
4) Aller au menu « Régulation pH - Etalonnage ».

8
5) Effectuer la navigation avec les instructions ci-dessous :
Régulation pH
Etalonnage
Etalonnage pH
Solution 7.0
→Insérer la sonde dans la solution pH 7, puis patienter quelques minutes.
Etalonnage pH
En cours
→Ne pas toucher la sonde.
(Patienter quelques instants)
Etalonnage pH
Echoué
→Effectuer une nouvelle fois la navigation avec les instructions ci-dessus, plusieurs fois
si nécessaire. Si l’étalonnage échoue toujours, remplacer la sonde puis effectuer de
nouveau un étalonnage.
ou
Etalonnage pH
Solution 10.0
→a) Rincer la sonde à l’eau courante, puis l’égoutter sans l’essuyer.
b) Insérer la sonde dans la solution pH 10, puis patienter quelques minutes.
Etalonnage pH
En cours
→Ne pas toucher la sonde.
(Patienter quelques instants)
Etalonnage pH
Réussi
→a) Rincer la sonde à l’eau courante, puis l’égoutter sans l’essuyer.
b) (Ré)installer la sonde dans la chambre de mesure.
ou
Etalonnage pH
Echoué
→Effectuer une nouvelle fois la navigation avec les instructions ci-dessus, plusieurs fois
si nécessaire. Si l’étalonnage échoue toujours, remplacer la sonde puis effectuer de
nouveau un étalonnage.
2.6.5. Réglage de la consigne pH
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Consigne X.X
De 6,8 à 7,6, par pas de 0,1
7,2
2.6.6. Spécification du type de correcteur pH
Menu
Réglages possibles
Signification
Réglage par défaut
Régulation pH
Correcteur XXXXX
Acide
pH-
Acide
Base
pH+
2.6.7. Réglage de la plage proportionnelle de la régulation pH
→La plage proportionnelle de la régulation pH permet de déterminer la plage de mesure dans laquelle la pompe
d’injection de correcteur est asservie proportionnellement à l’écart entre la consigne et la mesure.
→Plus la plage sera réduite, plus l’injection sera importante pour une même mesure pH. En fonction du volume du bassin,
privilégier une plage de 0,15 afin d’éviter un dépassement important de la consigne.
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Plage Prop. pH
De 0,05 à 0,15, par pas de 0,05
0,1
OK
OK
OK

9
2.6.8. Réglage du temps de cycle de la régulation pH
→Le temps de cycle permet de paramétrer le cycle d’injection de la pompe, et donc de prendre en considération le temps
de réaction du bassin entre l’injection et la mesure.
→Plus le cycle sera court, plus la régulation sera réactive. Pour de très petits bassins, comme les spas/ jacuzzis, privilégier
un cycle de 30 s.
Menu
Réglages possibles
Réglage par défaut
Régulation pH
Cycle pH
De 30 à 300 s, par pas de 30 s
60 s
2.6.9. Réglage des seuils de la régulation pH
Menu
Sous-menu
Réglages possibles
Réglage par défaut
Régulation pH
Seuils pH
Seuils pH
Seuil Haut
Valeur pH supérieure au-delà de laquelle l’alarme
correspondante sera activée
8,0
Seuils pH
Seuil Bas
Valeur pH inférieure au-delà de laquelle l’alarme
correspondante sera activée
6,0
2.7. Paramètres
2.7.1. Réglage de la date et de l’heure
Menu
Réglages possibles
Réglage par défaut
Paramètres
Date XX/XX/XX
Jour / Mois / Année
01/01/01
Paramètres
Heure XX:XX
Heure / Minute
aléatoire
2.7.2. Sélection de la langue d’affichage
Menu
Réglages possibles
Réglage par défaut
Paramètres
Langues FR
•Français
•English
•Deutsch
•Español
•Italiano
•Nederlander
•Portugués
Français
2.7.3. Paramétrage des capteurs
CONNECTIQUE AU NIVEAU DE LA FICHE « Ext »
Repère sur le connecteur
Capteur à raccorder
-
Aucun
pH TANK
Bidon vide pH
AUX. FLOW
Débit auxiliaire d’injection correcteur pH
FLOW
Débit chambre de mesure

10
Menu
Capteur
Paramètre
Réglages possibles
Réglage par défaut
Paramètres
Capteurs
Débit Aux.
Mode
•OFF
•ON
OFF
Type
•NO
•NC
NO
Bidon pH
Mode
•OFF
•ON
ON
Type
•NO
•NC
NO
Débit Aux. : capteur débit auxiliaire placé sur l’hydraulique d’injection du
correcteur pH (optionnel, non fourni).
Bidon pH : capteur de bidon vide
Type : ce paramètre n’apparaît pas si le mode correspondant est réglé à OFF.
ON : capteur activé.
OFF : capteur désactivé.
NO : contact normalement ouvert.
NC : contact normalement fermé.
Capteur activé
Configuration
Affichage
spécifique
Régulation
du pH
Débit Aux.
Débit suffisant
-
Maintenue
Débit nul
Alarme
Débit
Stoppée
Bidon vide pH
Bidon vide
Alarme
Bidon pH vide
Stoppée
Bidon non vide
-
Maintenue
2.7.4. Réinitialisation des paramètres
Menu
Mise en garde importante
Paramètres
Réinit. Param.
I
La réinitialisation des paramètres annule tous les réglages effectués (configuration d’usine).
2.8. Historique de données
Menu
Sous-menu
Contenu
Historique
Etalonnage pH
-
Date du dernier étalonnage de la sonde pH
Historique
Filtration
Filtration
Temps J-1
Durée de fonctionnement de la pompe de filtration le jour précédent
Filtration
Temps Moyen S-1
Durée moyenne quotidienne de fonctionnement de la pompe de filtration la
semaine précédente
Filtration
Temps Moyen M-1
Durée moyenne quotidienne de fonctionnement de la pompe de filtration le mois
précédent
Historique
Injection pH
Injection pH
Temps J-1
Durée de fonctionnement de la pompe de correcteur pH le jour précédent
Injection pH
Temps Moyen S-1
Durée moyenne quotidienne de fonctionnement de la pompe de correcteur pH la
semaine précédente
Injection pH
Temps Moyen M-1
Durée moyenne quotidienne de fonctionnement de la pompe de correcteur pH le
mois précédent
Injection pH
Total
Durée cumulée de fonctionnement de la pompe de correcteur pH depuis la
première mise en service du coffret électronique

11
2.9. Communication
2.9.1. Communication Bluetooth
Menu
Paramètre
Fonction
Réglages possibles
Réglage par défaut
Communication
Bluetooth
Mode
Activation/désactivation de la
communication Bluetooth
•ON (pour activer)
•OFF (pour désactiver)
ON
Appairage*
•Détection des appareils
connectables à proximité du
coffret électronique (sous 60
secondes)
•Mise en réseau du coffret
électronique et des appareils
connectés
-
Reset*
Suppression du réseau reliant
le coffret électronique aux
appareils connectés
* Ces paramètres n’apparaissent pas si le mode est réglé à OFF.
→Lors d’une mise à jour (non automatique) du logiciel du coffret électronique effectuée en Bluetooth :
-Les 2 voyants (rouge et vert) clignotent alternativement.
-Le message « Téléchargement –XXX % » s’affiche.
2.10. Informations complémentaires
Menu
Signification
Version Logiciel
MASTER: XX.XX.XX
Programme de la carte de commande
ID Code:
XXXXXXXX
Code de configuration
S/N:
XXXX-XXXXXX-XXX
Numéro de série
Adresse MAC:
XXXXXXXXXXXX
Adresse MAC pour connexion Bluetooth
Température Int:
XX°C
Température interne

12
2.11. Sécurités
2.11.1. Alarmes et alertes
SECURITES
CONFIGURATION
PAR DEFAUT
OPERATION(S) AUTOMATIQUE(S)
AU DECLENCHEMENT
ACQUITTEMENT*
Message affiché
Arrêt immédiat
de la régulation du pH
Alarmes
Activées
Alarme
(…)
Oui
Appuyer sur la touche OK ou
(appui court ou long, selon
l’alarme ou l’alerte).
Alertes
Activées
Info
(…)
Non
*Tant qu’un défaut détecté subsiste, l’alarme ou l’alerte correspondante est maintenue, et le message correspondant
réapparaît quelques instants après l’acquittement.
MESSAGE
AFFICHE /
DEFAUT
DETECTE
ARRET AUTOMATIQUE
IMMEDIAT
CAUSE
POSSIBLE
VERIFICATIONS ET REMEDES
POSSIBILITE DE
DESACTIVATION
VIA LE MENU
« Paramètres -
Alarmes »
Régulation du pH
Alarme
Bidon pH vide
Oui
Bidon de
correcteur pH
vide
Remplacer le bidon de correcteur
pH.
Oui
Alarme
Débit
Mesure
Oui
Débit d’eau
insuffisant
dans la
chambre de
mesure
Vérifier que :
-le capteur débit est raccordé
au coffret électronique.
-les vannes du circuit de
mesure sont ouvertes.
-la pompe de
filtration fonctionne
correctement.
-le circuit de filtration n’est pas
bouché.
Non
Alarme
Injection pH
Oui
Succession de
tentatives de
correction du
pH
infructueuses
•Vérifier que le bidon de
correcteur pH n’est pas vide.
•Au niveau du circuit
d’injection de correcteur pH,
vérifier l’état :
-du filtre lesteur.
-des tuyaux semi-rigides.
-de la pompe d’injection.
-du raccord d’injection.
•Effectuer une injection
manuelle de correcteur pH.
Vérifier que :
-la pompe fonctionne
correctement.
-le correcteur pH est injecté
correctement.
•Vérifier les réglages dans les
menus « Régulation pH –
Consigne ».
•Effectuer un étalonnage de la
sonde pH.
Non

13
MESSAGE
AFFICHE /
DEFAUT
DETECTE
ARRET
AUTOMATIQUE
IMMEDIAT
CAUSE POSSIBLE
VERIFICATIONS ET REMEDES
POSSIBILITE DE
DESACTIVATION
VIA LE MENU
« Paramètres -
Alarmes »
Régulation du pH
Info
Etalonnage pH
Non
Etalonnage de la sonde
pH incorrect
Effectuer un étalonnage de
la sonde pH.
Oui
Alarme
Seuil Haut pH
Oui
Injection trop importante
de correcteur basique
Vérifier les réglages dans les
menus « Régulation pH –
Consigne », « Régulation pH –
Correcteur Acide »,
« Régulation pH –Cycle pH ».
Non
Alarme
Seuil Bas pH
Oui
Injection trop importante
de correcteur acide
Vérifier les réglages dans les
menus « Régulation pH –
Consigne », « Régulation pH –
Correcteur Base »,
« Régulation pH –Cycle pH ».
Non
Info
Seuil Haut pH
Non
Injection insuffisante de
correcteur acide
Vérifier que le bidon de
correcteur pH n’est pas vide.
Non
Info
Seuil Bas pH
Non
Injection insuffisante de
correcteur basique
Vérifier que le bidon de
correcteur pH n’est pas vide.
Non

14
3. GARANTIE
Avant tout contact avec votre revendeur, merci de bien vouloir vous munir :
-de votre facture d’achat.
-du n° de série du coffret électronique.
-de la date d'installation de l'équipement.
-des paramètres de votre piscine (salinité, pH, taux de chlore, température d'eau, taux de stabilisant, volume de la piscine, temps de
filtration journalier, etc.).
Nous avons apporté tous nos soins et notre expérience technique à la réalisation de cet équipement. Il a fait l’objet de contrôles qualité.
Si malgré toute l’attention et le savoir-faire apportés à sa fabrication, vous aviez à mettre en jeu notre garantie, celle-ci ne s’appliquerait
qu’au remplacement gratuit des pièces défectueuses de cet équipement (port aller/retour exclu).
Durée de la garantie (date de facture faisant foi)
Coffret électronique : 2 ans.
Sondes : selon modèle.
Réparations et pièces détachées : 3 mois.
Les durées indiquées ci-dessus correspondent à des garanties standard. Toutefois, celles-ci peuvent varier selon le pays d’installation et
le circuit de distribution.
Objet de la garantie
La garantie s’applique sur toutes les pièces à l’exception des pièces d’usure qui doivent être remplacées régulièrement.
L’équipement est garanti contre tout défaut de fabrication dans le cadre strict d’une utilisation normale.
S.A.V.
Toutes les réparations s’effectuent en atelier.
Les frais de transport aller et retour sont à la charge de l'utilisateur.
L'immobilisation et la privation de jouissance d'un appareil en cas de réparation éventuelle ne sauraient donner lieu à des indemnités.
Dans tous les cas, le matériel voyage toujours aux risques et périls de l’utilisateur. Il appartient à celui-ci avant d’en prendre livraison, de
vérifier qu’il est en parfait état et le cas échéant d’émettre des réserves sur le bordereau de transport du transporteur. Confirmer auprès
du transporteur dans les 72 h par lettre recommandée avec accusé réception.
Un remplacement sous garantie ne saurait en aucun cas prolonger la durée de garantie initiale.
Limite d’application de la garantie
Dans le but d’améliorer la qualité de ses produits, le fabricant se réserve le droit de modifier, à tout moment et sans préavis, les
caractéristiques de ses fabrications.
La présente documentation n’est fournie qu’à titre d’information et n’a aucune implication contractuelle vis-à-vis des tiers.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations décrites dans la présente
documentation.
L’installation, la maintenance et, de manière plus générale, toute intervention concernant les produits du fabricant, doivent être réalisées
exclusivement par des professionnels. Ces interventions devront par ailleurs être réalisées conformément aux normes en vigueur dans
le pays d’installation au jour de l’installation. L’utilisation d’une pièce autre que celle d’origine, annule ipso facto la garantie sur l’ensemble
de l’équipement.
Sont exclus de la garantie :
-Les équipements et la main d’œuvre fournis par un tiers lors de l’installation du matériel.
-Les dommages causés par une installation non-conforme.
-Les problèmes causés par une altération, un accident, un traitement abusif, la négligence du professionnel ou de l’utilisateur final, les
réparations non autorisées, l’incendie, l’inondation, la foudre, le gel, un conflit armé ou tout autre cas de force majeure.
Aucun matériel endommagé suite au non-respect des consignes de sécurité, d'installation, d'utilisation et d'entretien énoncées dans la
présente documentation ne sera pris en charge au titre de la garantie.
Tous les ans, nous apportons des améliorations à nos produits et logiciels. Ces nouvelles versions sont compatibles avec les modèles
précédents. Les nouvelles versions de matériels et de logiciels ne peuvent être ajoutées aux modèles antérieurs dans le cadre de la
garantie.
Mise en œuvre de la garantie
Pour plus d'informations sur la présente garantie, appelez votre professionnel ou notre Service Après-Vente. Toute demande devra être
accompagnée d'une copie de la facture d'achat.
Lois et litiges
La présente garantie est soumise à la loi française et à toutes directives européennes ou traités internationaux, en vigueur au moment
de la réclamation, applicables en France. En cas de litige sur son interprétation ou son exécution, il est fait attribution de compétence au
seul TGI de Montpellier (France).

2
1. INSTALLATION DIAGRAM............................................................................................................................................. 3
2. ELECTRONICS UNIT....................................................................................................................................................... 4
2.1. First commissioning.............................................................................................................................................. 4
2.2. LEDs ...................................................................................................................................................................... 4
2.3. Screen................................................................................................................................................................... 4
2.3.1. Overview.................................................................................................................................................. 4
2.3.2. Default display......................................................................................................................................... 5
2.4. Keypad.................................................................................................................................................................. 5
2.5. Menu navigation .................................................................................................................................................. 6
2.6. pH regulation........................................................................................................................................................ 7
2.6.1. Manual injection...................................................................................................................................... 7
2.6.2. Activation/deactivation of pH regulation................................................................................................ 7
2.6.3. Calibration of the pH measurement........................................................................................................ 7
2.6.4. Calibrating the pH probe ......................................................................................................................... 7
2.6.5. Setting the pH setpoint............................................................................................................................ 8
2.6.6. Specification of the pH corrector type .................................................................................................... 8
2.6.7. Setting the proportional range of the pH regulation .............................................................................. 8
2.6.8. Setting the pH regulation cycle time....................................................................................................... 9
2.6.9. Setting the pH regulation thresholds ...................................................................................................... 9
2.7. Settings................................................................................................................................................................. 9
2.7.1. Setting the date and time........................................................................................................................ 9
2.7.2. Selecting the display language ................................................................................................................ 9
2.7.3. Sensor settings ........................................................................................................................................ 9
2.7.4. Settings reset......................................................................................................................................... 10
2.8. Data history ........................................................................................................................................................ 10
2.9. Communication.................................................................................................................................................. 11
2.9.1. Bluetooth communication..................................................................................................................... 11
2.10. Additional information .......................................................................................................................... 11
2.11. Safety..................................................................................................................................................... 12
2.11.1. Alarms and alerts................................................................................................................................... 12
3. WARRANTY................................................................................................................................................................. 14
TABLE OF CONTENTS
ENGLISH

3
1. INSTALLATION DIAGRAM
14
COMPONENTS NOT
PROVIDED:
14: pH corrector container
15: Filtration pump
16: Filter
7: Suction tube with sensor
8: Semi-flexible tubing 4/6 mm
9: Semi-flexible tubing 6/8 mm
10: Injection connector
11: Valve for feeding the measuring chamber
12: Semi-flexible tubing fitting 6/8 mm
13: Empty pH corrector container cable
1: Control panel
2: Electronics unit
3: pH probe
4: Flow sensor
5: Pre-filter
6: pH corrector pump
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
I
•The images below are non-binding.
•The pH corrector container must be kept well away from:
-any other chemical.
-all electrical equipment.

4
2. ELECTRONICS UNIT
2.1. First commissioning
The first time you power up the electronics unit, carry out the programming below.
Successive
menus
Possible settings
Navigation
Languages
ENGLISH
•French
•English
•Deutsch
•Español
•Italiano
•Nederlander
•Portugués
For each menu, select a setting with the
buttons, then confirm with the OK button.
pH setpoint
From 6.8 to 7.6, in increments of 0.1
pH Prop. Range
From 0.05 to 0.15, in increments of 0.05
Upper Limit
From (pH setpoint + 0.2) to 8, in increments of 0.1
Lower Limit
From 6 to (pH setpoint - 0.2), in increments of 0.1
Date
01/01/01
Day/Month/Year
Time
XX:XX
Hour/Minute
Software Version
XX.XX
None (read-only display for a few seconds)
2.2. LEDs
Colour
Status
Possible meanings
Green
Continuously on
Electronics unit on
Flashing
•pH corrector injection in progress
Red
Continuously on
•Electronics unit powered off
•Alert activated
Flashing
Alarm activated
2.3. Screen
2.3.1. Overview
Display
Possible meanings
Steady
•Read-only information
•Confirmed information
•Alert activated
Flashing
•Automatic operation in progress
•Information awaiting confirmation
•Alarm activated

5
2.3.2. Default display
Overview
Meanings
pH X.XX
pH measurement
pH. X.XX
pH corrector injection in progress
→The dot just to the right of ‘pH’ is only displayed when automatic pH corrector injection is
in progress.
pH OFF
→pH regulation disabled (‘pH Regulation –Mode OFF’)
2.4. Keypad
COMMAND KEY
(depending on
the model)
FUNCTION
MENU
•Switch on the electronics unit.
→A few minutes after switching on, pH regulation starts automatically, provided that this
function is not disabled, and certain alarms have not been activated.
•Switching off the electronics unit (press and hold), provided that no alarm or alert is
activated.
→When switching it off, the screen and the green LED turn off, and the red LED comes on.
•Access the menus.
BOOST
None.
T°C
None.
SALT
None.
pH
Direct access to the ‘pH Regulation –Calibration’ menu (press and hold).
Select a value or data item.
•Cancel a command.
•Back to the previous (sub)menu.
•Acknowledge an alarm or alert.
OK
•Command confirmation.
•Enter a (sub-)menu.
•Acknowledge an alarm or alert.

6
2.5. Menu navigation
Menu
pH regulation
Menu
Settings
Menu
History
Menu
Communication
Menu
Information
pH regulation
Manual injection
Settings
Date XX/XX/XX
History
pH calibration
Communication
Bluetooth
Software Version
MASTER: XX.XX.XX
pH regulation
Mode XXX
Settings
Time XX:XX
History
Filtration
Communication
Modbus RS485
ID Code:
XXXXXXXX
pH regulation
Adjustment
Settings
Languages EN
History
pH injection
S/N:
XXXX-XXXXXX-XXX
pH regulation
Calibration
Settings
Sensors
MAC address:
XXXXXXXXXXXX
pH regulation
Set value X.X
Settings
Alarms
Int temperature:
XX°C
pH regulation
Corrector XXXXX
Settings
Reset. Sett.
pH regulation
pH Prop. Range
Settings
Code
pH regulation
pH cycle
pH regulation
pH limits
MENU
OK
OK
OK
OK
OK
•Some menus may not appear
depending on the settings made.
I

7
2.6. pH regulation
2.6.1. Manual injection
Menu
Functions
Possible
settings
Setting
by default
Instructions
pH regulation
Manual injection
•Primes the pump and fills
the semi-rigid pipes
•pH corrector injection
•Means of checking that the
pump is working properly
From 1 to 59, in
1 min
increments
10 min
•To start injecting:
Confirm the selected
setting. (The pump is
running, and the timer
countdown is displayed in
real time).
•To pause,
and to restart injection:
Press OK.
•To stop injection:
Press .
2.6.2. Activation/deactivation of pH regulation
Menu
Possible settings
Default setting
pH regulation
Mode XXX
•ON (to activate)
•OFF (to disable)
ON
2.6.3. Calibration of the pH measurement
Menu
Possible settings
Default setting
pH regulation
Adjustment
From 6.5 to 7.5, in increments of 0.1
7
2.6.4. Calibrating the pH probe
→The original pH probe provided is already calibrated. It is therefore not necessary to calibrate the pH probe when
putting the equipment into service for the first time.
IHowever, the pH sensor must be calibrated:
-at the start of each season when the equipment is re-commissioned,
-each time the probe is replaced.
1) Open the pH 7 and pH 10 calibration solutions (use only single-use calibration solutions).
2) Close the measuring chamber’s 2 supply valves.
3) If the probe is already installed:
Take the probe out of the measuring chamber, without disconnecting the probe.
If the probe is not already installed:
Connect the probe to the electronics unit.
4) Go to the ‘pH Regulation - Calibration’ menu.
