Powercraft 42009 User manual

1
SLOT-CUTTING
MACHINE
INSTRUCTION MANUAL
MODEL 42009MODEL 42009
MODEL 42009MODEL 42009
MODEL 42009
MURRILLEFRÆSER
Brugsanvisning
MURNOTFRES
Bruksanvisning
MURSPÅRFRÄS
Bruksanvisning
URAJYRSIN
Käyttöohje
SLOT-CUTTING MACHINE
Instruction manual
MAUERNUTFRÄSER
Gebrauchsanweisung
3
8
13
18
23
28
DA
NO
SV
FI
EN
DE

www.power-craft.com
Valmistettu Kiinan kansantasavallassa
6356 - Yongkang Shenli Electric Appliance Co.
Yhteisön tuoja:
HP Værktøj A/S
DK-7080 Børkop
Tanska
© 2006 HP Værktøj A/S
Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa
jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai
mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää
tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj
A/S:n kirjallista lupaa.
FI
Hergestellt in P.R.C.
6356 - Yongkang Shenli Electric Appliance Co.
EU-Importeur:
HP Værktøj A/S
7080 Børkop
Dänemark
© 2006 HP Værktøj A/S
Alle Rechte vorbehalten. Der Inhalt dieser Bedienungsanleitung
darf ohne die schriftliche Genehmigung von HP Værktøj A/S weder
ganz noch teilweise in irgendeiner Form unter Verwendung
elektronischer oder mechanischer Hilfsmittel, wie zum Beispiel
durch Fotokopieren oder Aufnahmen, wiedergegeben, übersetzt
oder in einem Informationsspeicher und -abrufsystem gespeichert
werden.
DE
Manufactured in P.R.C.
6356 - Yongkang Shenli Electric Appliance Co.
EU importer:
HP Værktøj A/S
7080 Børkop
Denmark
© 2006 HP Værktøj A/S
All rights reserved. The content of this user guide may not be
reproduced in part or whole in any way, electronically or
mechanically (e.g. photocopying or scanning), translated or stored
in a database and retrieval system without the prior written
consent of HP Værktøj A/S.
EN
Tillverkad i P.R.C.
6356 - Yongkang Shenli Electric Appliance Co.
EU-importör:
HP Værktøj A/S
7080 Børkop
Danmark
© 2006 HP Værktøj A/S
Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte
under några villkor, varken helt eller delvis, återges med hjälp av
elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller
fotografering, ej heller översättas eller sparas i ett informationslag-
rings- och informationshämtningssystem, utan skriftligt medgivande
från HP Værktøj A/S.
SV
Produsert i P.R.C.
6356 - Yongkang Shenli Electric Appliance Co.
EU-importør
HP Værktøj A/S
7080 Børkop
Danmark
© 2006 HP Værktøj A/S
Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må
ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av
elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering
eller opptak, oversettes eller lagres i et informasjonslagrings- og
informasjonshentingssystem uten skriftlig tillatelse fra
HP Værktøj A/S.
NO
Fremstillet i P.R.C.
6356 - Yongkang Shenli Electric Appliance Co.
EU-Importør:
HP Værktøj A/S
7080 Børkop
Danmark
© 2006 HP Værktøj A/S
Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke
gengives, hverken helt eller delvist, på nogen måde ved hjælp af
elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller
optagelse, oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.
DA

3
DANSK
BRUGSANVISNING
Introduktion
For at du kan få mest mulig glæde af din nye
murrillefræser, beder vi dig gennemlæse denne
brugsanvisning og de vedlagte sikkerheds-
forskrifter, før du tager murrillefræseren i brug.
Vi anbefaler dig desuden at gemme brugsanvis-
ningen, hvis du senere skulle få brug for at
genopfriske din viden om murrillefræserens
funktioner. På www.power-craft.com finder du
yderligere oplysninger om vores produkter.
Tekniske data
Spænding: 230 V ~ 50 Hz
Effekt: 1.300 W
Friløbshastighed: 7.000 o/min
Skærebredde: 7,8-25 mm
Skæredybde: 0-25 mm
Klingediameter: 125 mm

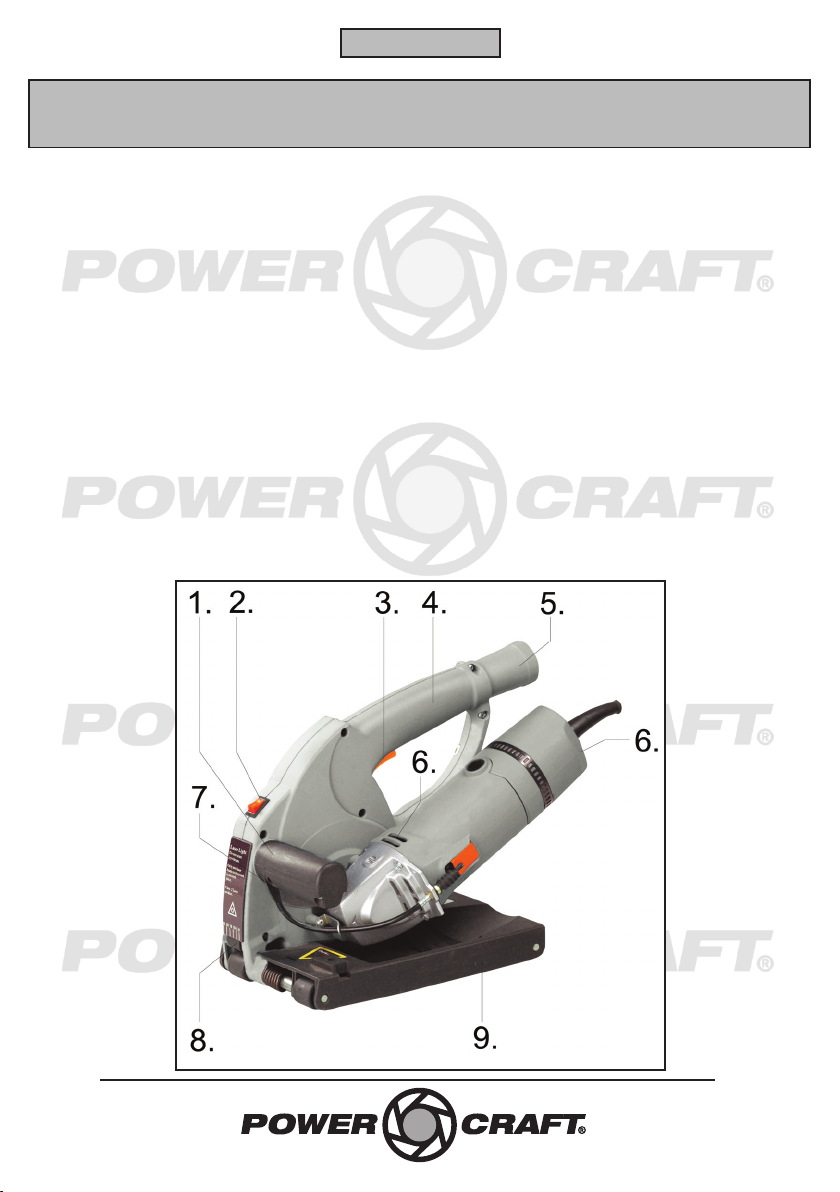

Murrillefræserens dele
1. Sidehåndtag
2. Laserafbryder
3. Sikkerhedsudløser
4. Håndtag
5. Studs til spånudsugning
6. Ventilationsåbninger
7. Tænd/sluk-knap
8. Laserenhed
9. Underdel

4
Særlige sikkerhedsforanstaltninger
• Brug altid den korrekte type skæreskiver til
den forhåndenværende opgave.
• Skæreskiverne skal være skarpe. Brug aldrig
beskadigede eller bøjede skæreskiver.
• Brug kun skæreskiver, hvis skærehastighed er
mindst lige så høj som murrillefræserens
nominelle klingehastighed.
• Brug kun skæreskiver med den korrekte
diameter og huldiameter. Brug aldrig
huladaptere til montering af skæreskiverne.
• Udskift altid begge skæreskiver på én gang.
• Murrillefræseren må kun bruges til
tørskæring.
• Vær forsigtig ved håndtering af skæreskiverne,
da de er meget skarpe.
• Kontrollér, om der er skjulte ledninger eller
lignende i den mur, du skal skære i, for at
undgå at ramme dem med skæreskiverne.
• Pas på, at skæreskiverne ikke beskadiger
genstande bag muren ved fræsning i mure og
vægge.
• Vær forsigtig ved arbejde i bærende vægge.
• Tag altid fat om begge håndtag ved brug af
murrillefræseren.
• Skæreskiverne må ikke berøre noget, når du
starter murrillefræseren.
• Brug høreværn.
• Ved fræsning i visse materialer kan der
forekomme sundhedsskadeligt støv. Brug
åndedrætsværn.
• Læg aldrig murrillefræseren fra dig, hvis
skæreskiverne stadig roterer. Vent med at
lægge murrillefræseren til side, indtil
skæreskiverne er standset helt, og træk stikket
ud af stikkontakten, hvis murrillefræseren ikke
skal bruges igen med det samme. Gå aldrig
med murrillefræseren, mens skæreskiverne
roterer!
• Brug aldrig murrillefræseren, hvis den ikke er
samlet korrekt, eller klingeafskærmningen
ikke fungerer!
• Undgå at røre ved skæreskiverne lige efter
brug, da de bliver meget varme.
• Stik aldrig hånden eller fingre i nærheden af
slibe- eller skæreskiver, mens maskinen kører,
når vinkelsliberen anvendes separat.
• Laserlys kan forårsage varige øjenskader og
skal derfor bruges med omtanke.
• Ret ikke laserstrålen direkte mod
reflekterende genstande, f.eks. spejle eller
blanke overflader.
• Se aldrig direkte på laserstrålen.
• Ret aldrig laserstrålen mod mennesker eller
dyr.
Klargøring og justering

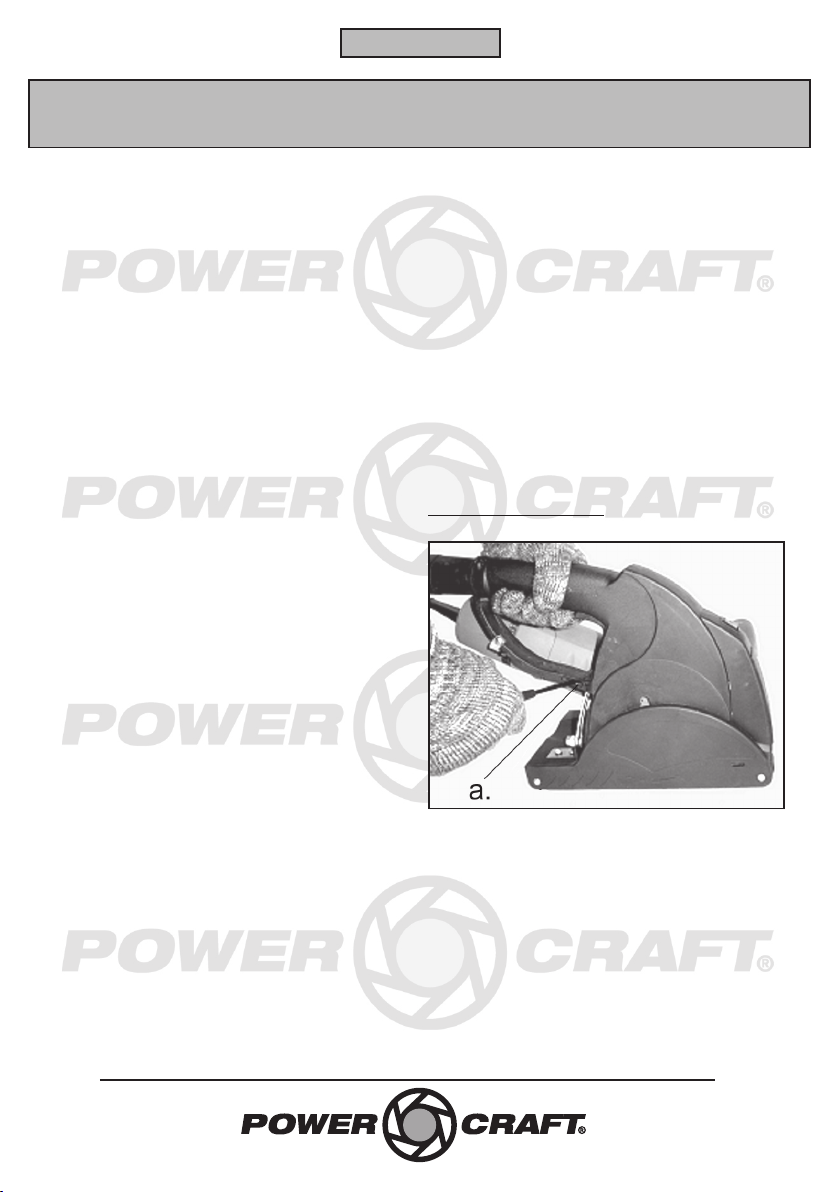

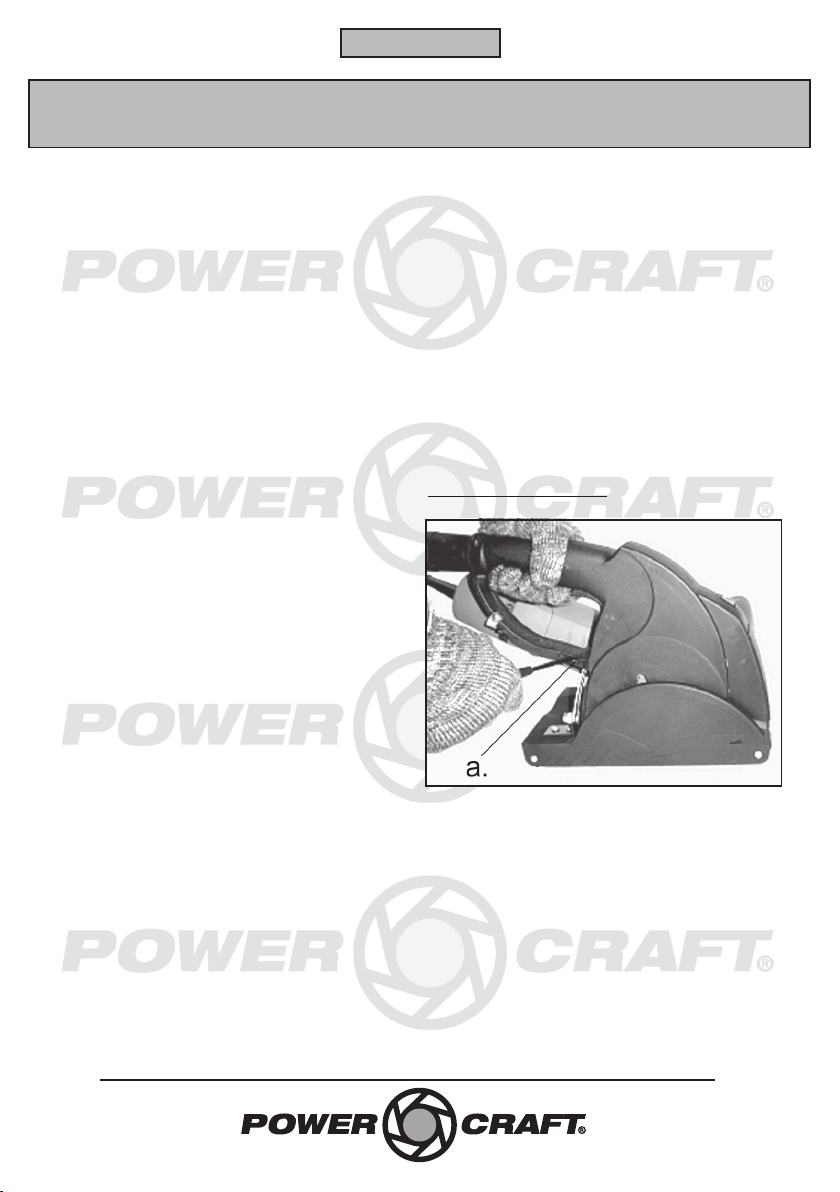

Montering af skæreskiver
Stil murrillefræseren på en plan overflade. Skub
låsepalen (a) på bagsiden ind med en skruetrækker
eller lignende. Murrillefræserens overdel vipper op.
DANSK
BRUGSANVISNING

5

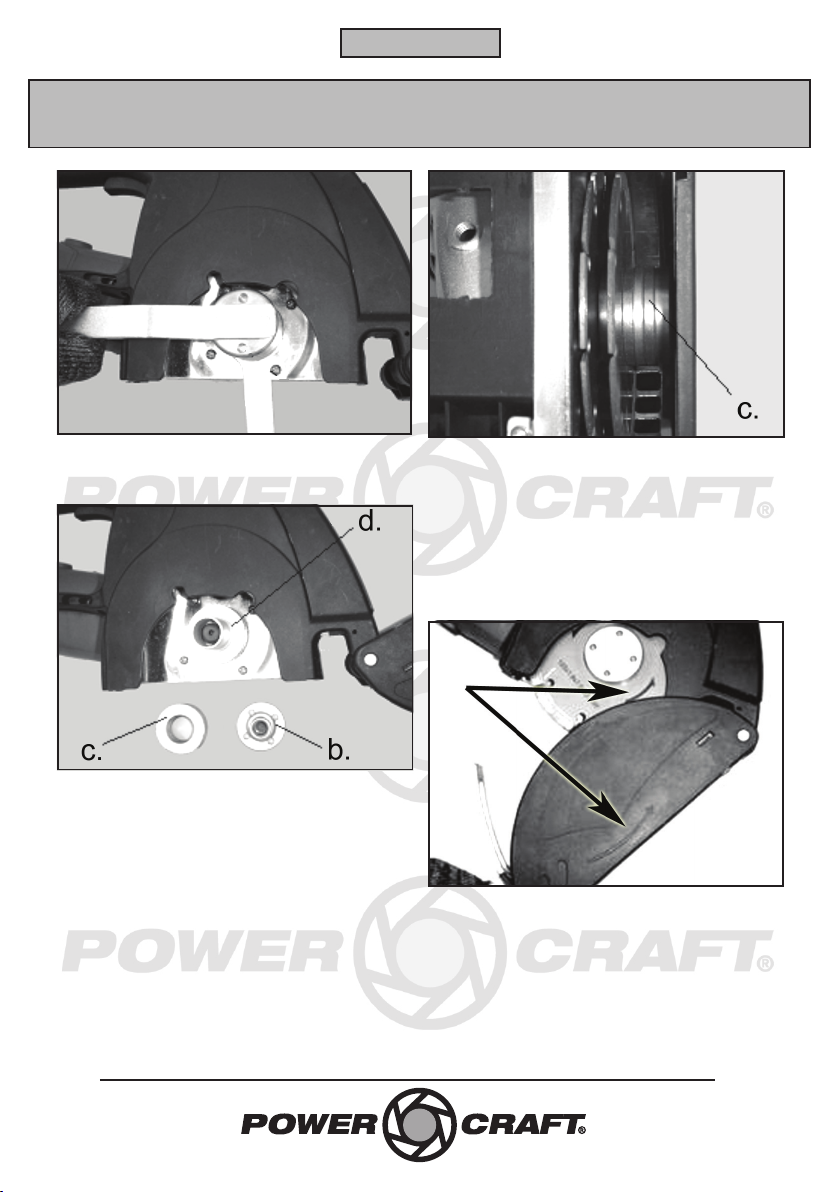

Hold spindelen fast med fastnøglen, og afmonter
herefter yderflangen ved hjælp af flangenøglen.
Afmonter og rengør yderflangen (b) og
afstandsstykkerne (c), og rengør inderflangen (d).
Fjern spåner og støv fra indersiden af
beskyttelseskappen med en børste eller trykluft.
DANSK
BRUGSANVISNING
Sæt skæreskiverne på inderflangen, og juster
afstanden mellem dem ved hjælp af
afstandsstykker.
• Bemærk! Skæreskiverne er meget skarpe og
skal håndteres med forsigtighed.
• Der skal være mindst ét afstandsstykke mellem
skæreskiverne.
Skru yderflangen på spindelen.
Kontrollér, at skæreskivernes rotationsretning er
den samme som murrillefræseren.
Skub overdelen ned på underdelen (9), til den
klikker på plads. Kontrollér, at overdelen er
fastlåst korrekt.

6

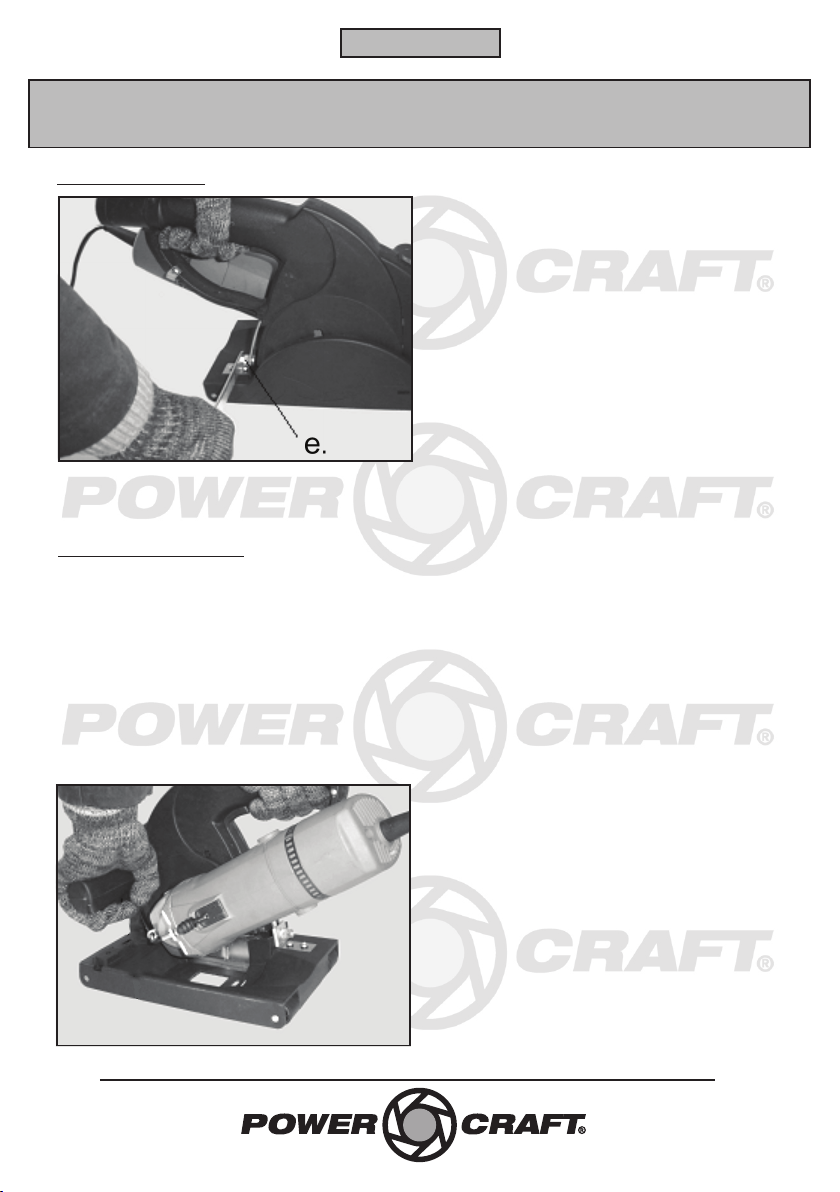

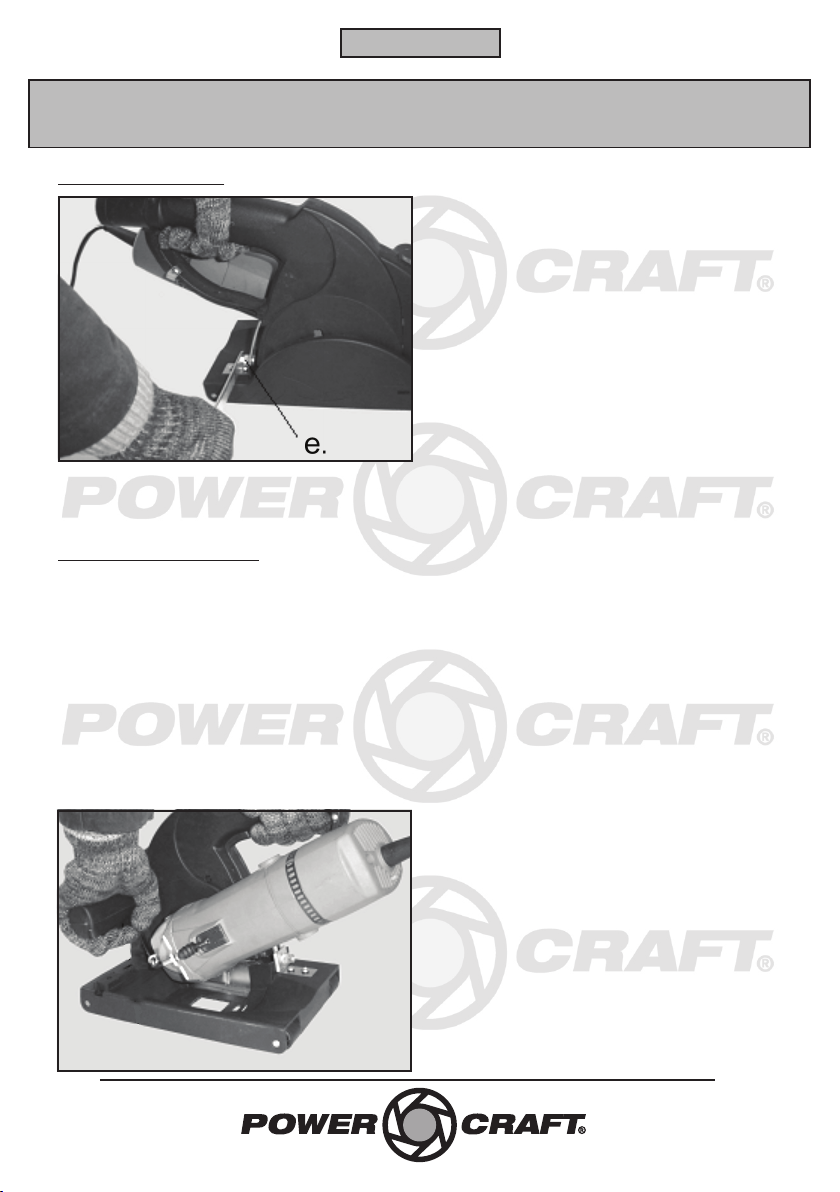

Justering af skæredybde
Løsn dybdeindstillingsgrebet (e), indstil
murrillefræseren til den ønskede skæredybde, og
spænd dybdeindstillingsgrebet igen.
Tilslutning til støvudsugning
Murrillefræseren udvikler meget støv under brug.
Du bør derfor slutte den til en støvudsugning, hvis
det er muligt. Støvudsugningens slange tilsluttes
studsen (5) på murrillefræseren. Tænd
støvudsugningen, inden du bruger
murrillefræseren.
Brug
• Undersøg, om der er skjulte ledninger, rør,
kabler eller lignende i muren, evt. ved hjælp af
en vægdetektor.
DANSK
BRUGSANVISNING
• Monter egnede skæreskiver til opgaven, og
juster skæredybden.
• Start murrillefræseren ved at trykke tænd/
slukknappen (7) ind.
• Lad skæreskiverne opnå fuld hastighed, inden
du skærer i muren.
• Læg forkanten af murrilefræserens underdel an
mod muren, og sænk forsigtigt skæreskiverne
ned i muren ved at trykke sikkerhedsudløseren
(3) ind.
• Før murrillefræseren frem i en lige linje i en
langsom, jævn bevægelse. Pres ikke murrille-
fræseren til nogen af siderne. Støttehjulene på
underdelen sikrer, at skæreskiverne står lodret,
og at murrillefræseren kan bevæges jævnt.
• Laserenheden (8) udsender en synlig
laserstråle, du kan sigte efter, hvis du trykker
på laserafbryderen (2). Tryk på laserafbryderen
igen for at afbryde laserstrålen.
• Hvis murrillefræseren skal skære riller, der er
dybere end 20 mm, anbefaler vi at gøre det i
flere omgange. Skær først en rille på 20 mm,
og skær herefter den samme rille dybere. Kør
langsommere ved udfræsning af dybe riller.
• Løft murrillefræseren fra muren, inden du
stopper den. Murrillefræseren stoppes ved at
slippe tænd/sluk-knappen.
• Fjern det løsnede murværk fra den udfræsede
rille med det medfølgende stemmejern.

7

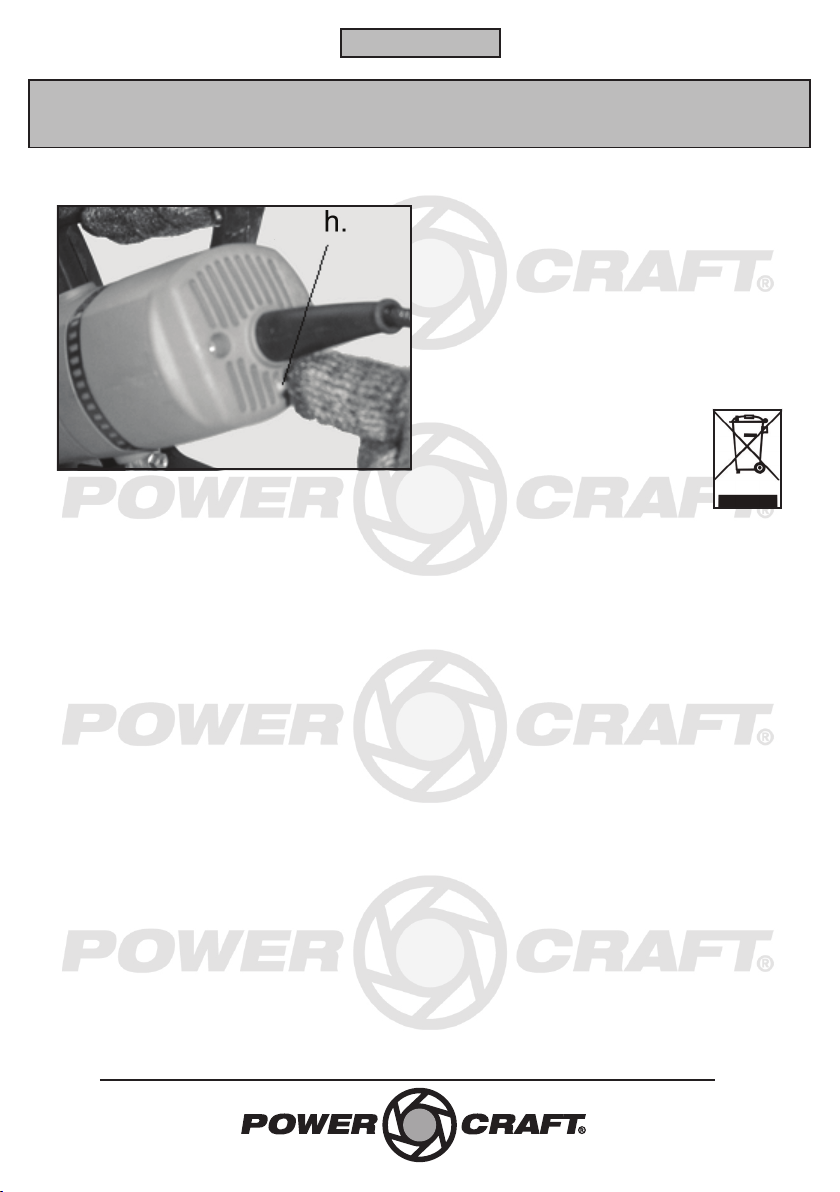

Overbelastningssikring
Hvis murrillefræseren overbelastes, slår motoren
fra. Hvis dette sker, skal du trykke overbelast-
ningsknappen (h) ind og lade motoren køre
ubelastet i ca. 30 sekunder.
DANSK
BRUGSANVISNING
Rengøring og vedligehold
• Tør murrillefræseren af med en hårdt opvredet
klud efter brug, og hold altid murrillefræserens
overflade og ventilationsåbninger (6) fri for
snavs.
• Brug ikke ætsende eller slibende rengørings-
midler, da disse kan angribe plastdelene på
murrillefræseren.
• Kontrollér regelmæssigt, at kulbørsterne er i
god stand. Hvis kulbørsterne er slidt ned, skal
de udskiftes.
Miljøoplysninger
Du kan være med til at værne om
miljøet! Følg de gældende miljøregler:
Aflever gammelt elektrisk udstyr på den
kommunale genbrugsstation.

8
NORSK
BRUKSANVISNING
Innledning
For at du skal få mest mulig glede av den nye
murnotfresen, ber vi deg lese denne bruksanvis-
ningen og de vedlagte sikkerhetsforskriftene før
du tar den i bruk. Vi anbefaler også at du tar vare
på bruksanvisningen hvis du skulle få behov for å
lese informasjonen om murnotfresens funksjoner
senere. På www.power-craft.com finner du
ytterligere opplysninger om våre produkter.
Tekniske data
Spenning: 230 V ~ 50 Hz
Effekt: 1300 W
Tomgangshastighet: 7000 o/min
Skjærebredde: 7,8–25 mm
Skjæredybde: 0–25 mm
Sagbladdiameter: 125 mm
Murnotfresens deler
1. Sidehåndtak
2. Laserbryter
3. Sikkerhetsutløser
4. Håndtak
5. Stuss til sponavsug
6. Ventilasjonsåpninger
7. Av/på-knapp
8. Laserenhet
9. Underdel

9
Særlige sikkerhetsforskrifter
• Bruk alltid riktig type skjæreskiver til
arbeidsemnet.
• Sageskivene skal være skarpe. Bruk aldri
skadde eller bøyde sageskiver.
• Bruk bare sageskiver med en sagehastighet
som er minst like høy som murnotfresens
nominelle sagbladhastighet.
• Bruk bare sageskiver med korrekt diameter og
hulldiameter. Bruk aldri hulladaptere til
montering av sageskivene.
• Skift alltid begge sageskivene samtidig.
• Murnotfresen må bare brukes til tørrskjæring.
• Vær forsiktig ved håndtering av sageskivene,
da de er svært skarpe.
• Kontroller om det er skjulte ledninger eller
lignende i muren før du skjærer, for å unngå å
treffe dem med sageskivene.
• Pass på at sageskivene ikke skader gjenstander
bak muren ved fresing i murer og vegger.
• Vær forsiktig når du arbeider i bærevegger.
• Hold alltid i begge håndtakene når du bruker
murnotfresen.
• Sageskivene må ikke berøre noe når du starter
murnotfresen.
• Bruk hørselsvern.
• Ved fresing i visse materialer kan det oppstå
helseskadelig støv. Bruk åndedrettsvern.
• Legg aldri murnotfresen fra deg hvis
sageskivene fortsatt roterer. Vent med å legge
murnotfresen til side til sageskivene har
stanset helt, og ta støpselet ut av
stikkontakten hvis murnotfresen ikke skal
brukes igjen med det samme. Gå aldri rundt
med murnotfresen mens sageskivene roterer!
• Bruk aldri murnotfresen hvis den ikke er
korrekt montert, eller sagbladbeskyttelsen
ikke fungerer!
• Ikke ta på sageskivene rett etter bruk, da de
blir svært varme.
• Ikke ha hender eller fingre i nærheten av slipe-
eller kappeskiver mens maskinen går når
vinkelsliperen brukes separat.
• Laserlys kan forårsake varige øyeskader, vær
derfor forsiktig under bruk.
• Ikke rett laserstrålen direkte mot
reflekterende gjenstander, f.eks. speil eller
blanke overflater.
• Ikke se direkte på laserstrålen.
• Ikke rett laserstrålen mot mennesker eller dyr.
Klargjøring og justering
Montering av sageskivene
Still murnotfresen på en jevn overflate. Skyv inn
låsespaken (a) på baksiden med en skrutrekker
eller lignende. Murnotfresens overdel vipper opp.
NORSK
BRUKSANVISNING

10
Demonter og rengjør ytterflensen (b) og
avstandsstykkene (c), og rengjør og innerflensen
(d). Fjern spon og støv fra innsiden av
beskyttelseshetten med en børste eller trykkluft.
NORSK
BRUKSANVISNING
Plasser sageskivene på innerflensen, og juster
avstanden mellom dem ved hjelp av
avstandsstykker.
• Merk! Sageskivene er svært skarpe og må
håndteres med forsiktighet.
• Det skal være minst ett avstandsstykke mellom
sageskivene.
Skru ytterflensen på spindelen.
Kontroller at sageskivenes rotasjonsretning er den
samme som murnotfresen.
Skyv overdelen ned på underdelen (9) til den
klikker på plass. Kontroller at overdelen er festet
korrekt.
Hold spindelen fast med fastnøkkelen, og demonter
deretter ytterflensen ved hjelp av flensnøkkelen.

11
Løsne dybdeinnstillingsfestet (e), still inn
murnotfresen til ønsket sagedybde, og stram
dybdeinnstillingsfestet igjen.
Tilkobling til støvutsuging
Murnotfresen utvikler mye støv under bruk. Du
bør derfor koble den til et støvavsug hvis det er
mulig. Støvavsugslangen kobles til stussen (5) på
murnotfresen. Slå på støvavsuget før du bruker
murnotfresen.
Bruk
• Undersøk om det er skjulte ledninger, rør,
kabler eller lignende i muren, bruk ev. en
metall- og ledningssøker.
NORSK
BRUKSANVISNING
• Monter egnede sageskiver til arbeidsoppgaven
og juster skjæredybden.
• Start murnotfresen ved å trykke inn av/på-
knappen (7).
• La sageskivene oppnå full hastighet før du
skjærer i muren.
• Legg forkanten av murnotfresens underdel
mot muren, og senk forsiktig sageskivene ned
i muren ved å trykke inn sikkerhetsutløseren
(3).
• Før murnotfresen frem i rett linje med en
langsom, jevn bevegelse. Ikke press murnot-
fresen til siden. Støttehjulene på underdelen
sikrer at sageskivene står loddrett, og at
murnotfresen kan beveges jevnt.
• Laserenheten (8) utsender en synlig laser-stråle
som du kan sikte etter dersom du trykker på
laserbryteren (2). Trykk på laserbryteren igjen
for å avbryte laserstrålen.
• Hvis murnotfresen skal skjære riller som er
dypere enn 20 mm, anbefaler vi at det gjøres i
flere omganger. Skjær først en rille på 20 mm,
og skjær deretter den samme rillen dypere.
Kjør langsommere ved utfresing av dype riller.
• Løft murnotfresen fra muren før du stanser
den. Murnotfresen stanser når du slipper av/
på-knappen.
• Fjern løsnet murverk fra den utfreste rillen
med det vedlagte stemjernet.
Justere skjæredybden

12
Overbelastningssikring
Overbelastes murnotfresen, kobles motoren fra.
Skjer dette, må du trykke inn overbelastnings-
knappen (h) og la motoren gå ubelastet i ca. 30
sekunder.
NORSK
BRUKSANVISNING
Rengjøring og vedlikehold
• Tørk av murnotfresen med en godt oppvridd
klut etter bruk, og hold alltid overflate og
ventilasjonsåpninger (6) frie for smuss.
• Ikke bruk etsende eller slipende rengjørings-
midler da disse kan angripe murnotfresens
plastdeler.
• Kontroller regelmessig at kullbørstene er i god
stand. Hvis kullbørstene er nedslitt, må de
skiftes.
Miljøopplysninger
Du kan bidra til å verne om miljøet!
Følg gjeldende miljøforskrifter: Lever
gammelt elektrisk utstyr på en
kommunal gjenvinningsstasjon.

13
SVENSKA
BRUKSANVISNING
Introduktion
För att du ska få så stor glädje som möjligt av
din nya murspårfräs rekommenderar vi att du
läser denna bruksanvisning och de medföljande
säkerhetsföreskrifterna innan du börjar använda
den. Vi rekommenderar dessutom att du sparar
bruksanvisningen ifall du behöver läsa informa-
tionen om de olika funktionerna igen. På
www.power-craft.com hittar du ytterligare
information om våra produkter.
Tekniska data
Spänning: 230 V ~ 50 Hz
Effekt: 1 300 W
Frigångshastighet: 7 000 v/min
Skärbredd: 7,8-25 mm
Skärdjup: 0-25 mm
Klingdiameter: 125 mm
Murspårfräsens delar
1. Sidohandtag
2. Laserströmbrytare
3. Säkerhetsutlösare
4. Handtag
5. Uttag för spånutsugning
6. Ventilationsöppningar
7. Strömbrytare
8. Laserenhet
9. Underdel

14
Särskilda säkerhetsföreskrifter
• Använd alltid rätt typ av kapskivor till det
jobb du ska utföra.
• Kapskivorna ska vara vassa. Använd aldrig
skadade eller böjda kapskivor.
• Använd endast kapskivor, vars skärhastighet är
minst lika hög som murspårfräsens nominella
klinghastighet.
• Använd endast kapskivor med korrekt
diameter och håldiameter. Använd aldrig
håladapter för montering av kapskivorna.
• Byt alltid ut båda kapskivorna samtidigt.
• Murspårfräsen får endast användas för
torrkapning.
• Var försiktig när du handskas med
kapskivorna, eftersom de är mycket vassa.
• Kontrollera om det finns dolda ledningar, rör
eller liknande i den vägg som du ska skära i, så
att du inte träffar dem med kapskivorna.
• Se upp så att inte kapskivorna skadar föremål
bakom väggen när du fräser i murar och
väggar.
• Var försiktig vid arbete i bärande väggar.
• Håll alltid murspårfräsen i båda handtagen när
du använder den.
• Kapskivorna får inte vidröra något när du
startar murspårfräsen.
• Använd hörselskydd.
• Vid fräsning i vissa material kan hälsoskadligt
damm uppstå. Använd skyddsmask.
• Lägg aldrig ifrån dig murspårfräsen om
kapskivorna fortfarande roterar. Vänta med att
lägga bort murspårfräsen tills kapskivorna har
stannat helt, och dra ut kontakten ur
vägguttaget om murspårfräsen inte ska
användas igen direkt. Gå aldrig runt med
murspårfräsen när kapskivorna roterar!
• Använd aldrig murspårfräsen om den inte är
korrekt monterad eller klingskyddet inte
fungerar!
• Undvik att röra vid kapskivorna direkt efter
användning, eftersom de då är mycket varma.
• Ha aldrig handen eller fingrarna i närheten av
slip- eller kapskivorna medan maskinen är
igång, när vinkelslipen används separat.
• Laserljus kan orsaka varaktiga ögonskador och
ska därför användas med försiktighet.
• Rikta inte laserstrålen direkt mot
reflekterande föremål, t.ex. speglar eller
blanka ytor.
• Titta aldrig direkt mot laserstrålen.
• Rikta aldrig laserstrålen mot människor eller
djur.
Förberedelser och justering
Montering av kapskivor
Ställ murspårfräsen på en plan yta. Skjut in
låsspärren (a) på baksidan med en skruvmejsel
eller liknande. Murspårfräsens överdel vippas
uppåt.
SVENSKA
BRUKSANVISNING

15
Håll fast spindeln med skruvnyckeln och skruva
sedan ur ytterflänsen med hjälp av flänsnyckeln.
Ta bort och rengör ytterflänsen (b) och
avståndsbrickorna (c), och rengör innerflänsen (d).
Avlägsna spån och damm från insidan av
skyddshöljet med en borste eller tryckluft.
SVENSKA
BRUKSANVISNING
Sätt på kapskivorna på innerflänsen och justera
avståndet mellan dem med hjälp av
avståndsbrickor.
• Obs! Kapskivorna är mycket vassa och ska
hanteras med försiktighet.
• Det ska vara minst en avståndsbricka mellan
kapskivorna.
Skruva på ytterflänsen på spindeln.
Kontrollera att kapskivornas rotationsriktning är
samma som för murspårfräsen.
Skjut ned överdelen på underdelen (9), tills det
hörs ett klickljud. Kontrollera att överdelen är
korrekt spänd.

16
Inställning av skärdjup
Lossa djupinställningshandtaget (e), ställ in
murspårfräsen till önskat skärdjup och spänn
djupinställningshandtaget igen.
Anslutning till dammsugare
Murspårfräsen utvecklar mycket damm under
användningen. Du bör därför ansluta den till en
dammsugare om det är möjligt. Dammsugarens
slang ansluts till uttaget (5) på murspårfräsen.
Starta dammsugaren innan du använder
murspårfräsen.
Användning
• Undersök om det finns dolda sladdar, rör,
kablar eller liknande i väggen, ev. med hjälp av
en väggdetektor.
SVENSKA
BRUKSANVISNING
• Montera kapskivor som är anpassade för
jobbet och ställ in skärdjupet.
• Starta murspårfräsen genom att trycka in
strömbrytaren (7).
• Låt kapskivorna uppnå maximal hastighet
innan du börjar fräsa i väggen.
• Lägg an framkanten av murspårfräsens
underdel mot väggen och sänk försiktigt in
kapskivorna i väggen genom att trycka in
säkerhetsutlösaren (3).
• För murspårfräsen framåt i en rak linje i en
långsam jämn rörelse. Pressa inte murspår-
fräsen åt något håll. Stödhjulen på underdelen
gör så att kapskivorna alltid är lodräta och att
murspårfräsen kan förflyttas i en jämn rörelse.
• Laserenheten (8) skickar ut en synlig
laserstråle, som du kan sikta efter, om du
trycker på laserströmbrytaren (2). Tryck på
laserströmbrytaren igen för att stänga av
laserstrålen.
• Om murspårfräsen ska skära spår som är
djupare än 20 mm, rekommenderar vi att man
gör det i flera omgångar. Skär först ett spår på
20 mm, och skär sedan i samma spår för att
det ska bli djupare. Kör långsammare vid
fräsning av djupa spår.
• Lyft murspårfräsen från väggen innan du
stänger av den. Murspårfräsen stannar när man
släpper strömbrytaren.
• Avlägsna det lossade murverket ur det frästa
spåret med det medföljande stämjärnet.

17
Överbelastningsskydd
Om murspårfräsen överbelastas slår motorn ifrån.
Om detta sker ska du trycka in överbelastnings-
knappen (h) och låta motorn köra obelastad i ca
30 sekunder.
SVENSKA
BRUKSANVISNING
Rengöring och underhåll
• Torka av murspårfräsen med en väl urvriden
trasa efter användning och håll alltid dess yta
och ventilationsöppningar (6) fria från smuts.
• Använd inte frätande eller slipande rengörings-
medel, vilket kan skada plastdelarna på
murspårfräsen.
• Kontrollera regelbundet att kolborstarna är i
gott skick. Byt ut kolborstarna om de är
nedslitna.
Miljöinformation
Du kan hjälpa till att skydda miljön!
Följ gällande miljöregler och lämna in
elektrisk utrustning som slutat fungera
till lämplig återvinningsstation.

18
SUOMI
KÄYTTÖOHJE
Johdanto
Saat urajyrsimestä suurimman hyödyn, kun
luet käyttöohjeen ja turvallisuusohjeet läpi
ennen urajyrsimen käyttöönottoa. Säilytä tämä
käyttöohje, jotta voit tarvittaessa palauttaa
mieleesi urajyrsimen toiminnot. Osoitteesta
www.power-craft.com saat lisätietoja
tuotteistamme.
Tekniset tiedot
Jännite: 230 V ~ 50 Hz
Teho: 1 300 W
Kierrosnopeus ilman
kuormitusta: 7 000 kierrosta minuutissa
Leikkuuleveys: 7,8–25 mm
Leikkaussyvyys: 0–25 mm
Terän halkaisija: 125 mm
Urajyrsimen osat
1. Sivukahva
2. Laserohjaimen katkaisin
3. Turvakytkin
4. Kahva
5. Lastujen imulaitteen suutin
6. Ilmanvaihtoaukot
7. Virtapainike
8. Laseryksikkö
9. Alaosa

19
Erityisiä turvallisuusohjeita
• Käytä tehtävään aina oikeantyyppistä
leikkuulaikkaa.
• Leikkuulaikat voivat olla teräviä. Älä koskaan
käytä vaurioituneita tai taipuneita
leikkuulaikkoja.
• Käytä ainoastaan sellaisia leikkuulaikkoja,
joiden leikkuunopeus on vähintään yhtä suuri
kuin urajyrsimen terän nimellisnopeus.
• Käytä ainoastaan sellaisia leikkuulaikkoja,
joiden halkaisija ja reiän halkaisija ovat oikeat.
Älä koskaan käytä leikkuulaikkojen
asennukseen sovitinrenkaita.
• Vaihda aina molemmat leikkuulaikat yhtä
aikaa.
• Urajyrsintä voidaan käyttää vain
kuivajyrsintään.
• Ole varovainen käsitellessäsi leikkuulaikkoja,
sillä ne ovat hyvin teräviä.
• Tarkista, onko jyrsittävässä muurissa piilossa
olevia johtoja tms., jotta et osu niihin
leikkuulaikoilla.
• Huolehdi siitä, etteivät leikkuulaikat
vahingoita muurin tai seinän takana olevia
esineitä.
• Noudata varovaisuutta, kun jyrsittävä seinä on
kantava.
• Tartu aina molempiin kahvoihin käyttäessäsi
urajyrsintä.
• Leikkuulaikat eivät saa koskettaa mitään, kun
käynnistät urajyrsimen.
• Käytä kuulosuojaimia.
• Joitakin materiaaleja jyrsittäessä saattaa syntyä
terveydelle haitallista pölyä. Käytä
hengityssuojainta.
• Älä koskaan irrota otettasi urajyrsimestä
leikkuulaikkojen vielä pyöriessä. Ennen kuin
laitat urajyrsimen sivuun, odota, että
leikkuulaikat ovat täysin pysähtyneet, ja irrota
pistotulppa pistorasiasta, jos et jatka
urajyrsimen käyttöä saman tien. Älä koskaan
kävele urajyrsimen kanssa leikkuulaikkojen
pyöriessä!
• Älä koskaan käytä urajyrsintä, jos sitä ei ole
koottu oikein tai jos teränsuojus ei toimi.
• Älä kosketa leikkuulaikkoja heti käytön
jälkeen, koska ne kuumenevat voimakkaasti.
• Älä koskaan laita kättä tai sormia lähelle
hioma- tai leikkuulaikkaa, kun
kulmahiomaosaa käytetään erikseen ja laite on
käynnissä.
• Koska laservalo voi aiheuttaa pysyviä
silmävammoja, sitä on käytettävä harkiten.
• Älä kohdista lasersädettä suoraan heijastaviin
esineisiin, kuten peileihin tai kiiltäviin
pintoihin.
• Älä koskaan katso suoraan lasersädettä.
• Älä koskaan kohdista lasersädettä ihmisiin tai
eläimiin.
Valmistelut ja säätö
Leikkuulaikkojen asennus
Aseta urajyrsin tasaiselle alustalle. Työnnä laitteen
takapuolella olevaa lukitussalpaa (a)
ruuvimeisselin tai sitä vastaavan työkalun avulla.
Urajyrsimen yläosa ponnahtaa auki.
SUOMI
KÄYTTÖOHJE

20
Pidä akseli paikallaan kiintoavaimen avulla ja
irrota ulkolaippa laippa-avaimen avulla.
Irrota ja puhdista ulkolaippa (b) ja välikappaleet
(c) ja puhdista sisälaippa (d). Poista lastut ja pöly
suojakotelon sisäpuolelta harjalla tai paineilmalla.
SUOMI
KÄYTTÖOHJE
Aseta leikkuulaikat sisälaippaan ja säädä niiden
välinen etäisyys välikappaleiden avulla.
• Huomautus! Leikkuulaikat ovat hyvin teräviä,
ja niitä on käsiteltävä varoen.
• Leikkuulaikkojen välillä on oltava vähintään
yksi välikappale.
Ruuvaa ulkolaippa akseliin kiinni.
Tarkista, että leikkuulaikkojen pyörimissuunta
vastaa urajyrsimen suuntaa.
Työnnä yläosa kiinni alaosaan (9) niin, että kuuluu
napsahdus. Tarkista, että yläosa on lukittunut
oikein.
