FLISESKÆRER
Introduktion
For at du kan få mest mulig glæde af din nye
fl iseskærer, beder vi dig gennemlæse denne
brugsanvisning og de vedlagte sikkerheds-
forskrifter, før du tager fl iseskæreren i brug.
Vi anbefaler dig desuden at gemme
brugsan-visningen, hvis du senere skulle
få brug for at genopfriske din viden om
fl iseskærerens funktioner.
Fliseskæreren er ideel til at skære små og
mellemstore fl iser og klinker til f.eks. gulv og
vægge. Arbejdsbordet kan vippes trinløst
op til 45°, så man nemt og præcist kan lave
skrå snit.
Tekniske data
Spænding/frekvens: 230 V ~ 50 Hz
Eff ekt: 600 W
Friløbshastighed: 2.950 o/m
Maks. skærehøjde: 35 mm
Bordstørrelse: 330 × 360 mm
Diamantskive: 180 mm Ø,
huldiameter 25,4 mm
Brugsanvisning
Læs brugsanvisningen grundigt
inden brug, og gem den til senere.
Spænding/frekvens
Angiver spændingen og
frekvensen på den strømforsyning,
som maskinen skal sluttes til.
Eff ekt
Angiver maskinens maksimale
eff ekt.
Hastighed
Angiver maskinens hastighed(er)
eller hastighedsintervaller i
omdrejninger pr. minut.
Klingestørrelse
Angiver klingens diameter.
Skærevinkel
Angiver intervallet for maskinens
smig/gering.
Skæredybde
Angiver maskinens maksimale
skæredybde.
Anvendte ikoner
I nogle tilfælde fi ndes der ikoner på
emballagen, på maskinen eller i den
medfølgende dokumentation. Ikonernes
betydning er forklaret nedenfor.

3
NO
SE
FI
GB
DE
DK
PL
ET

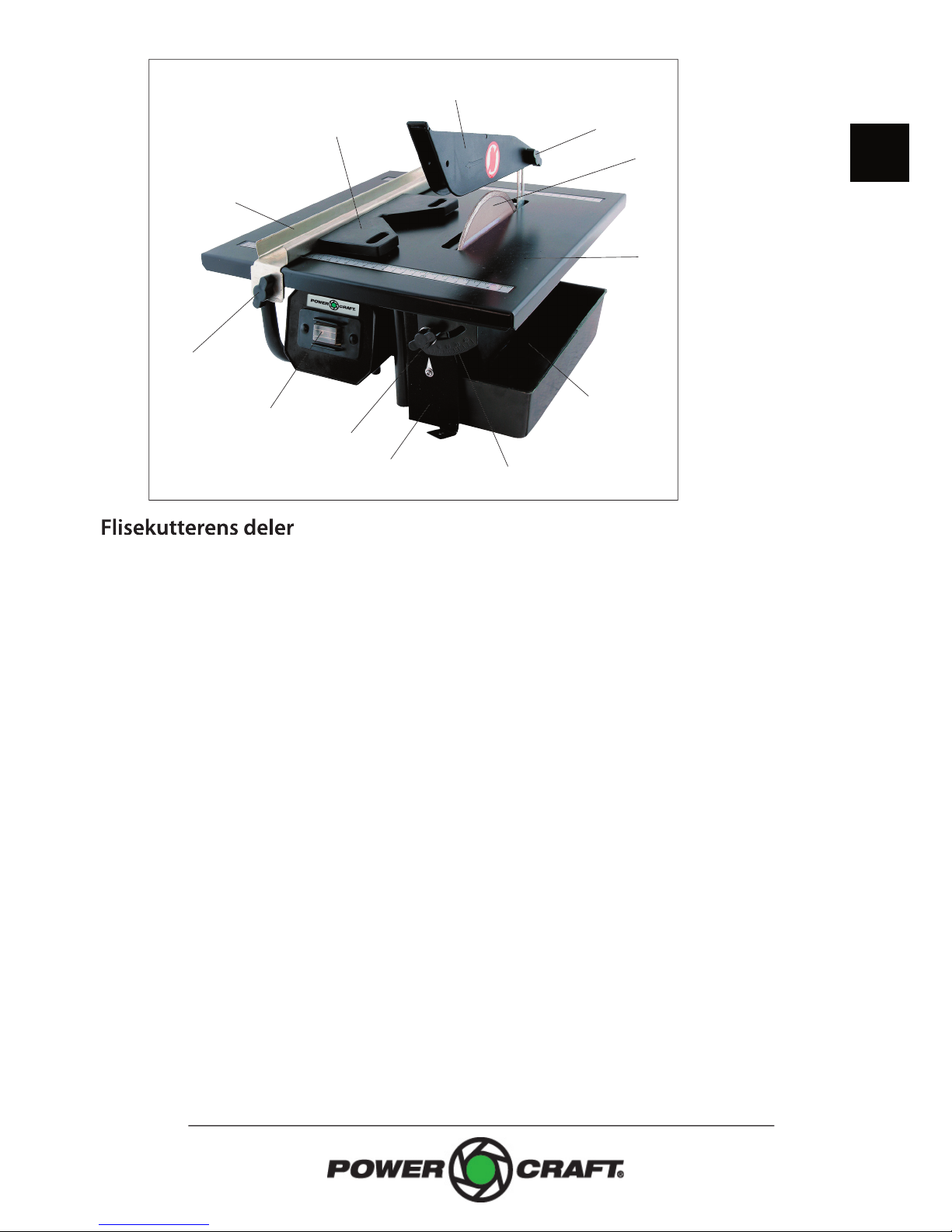

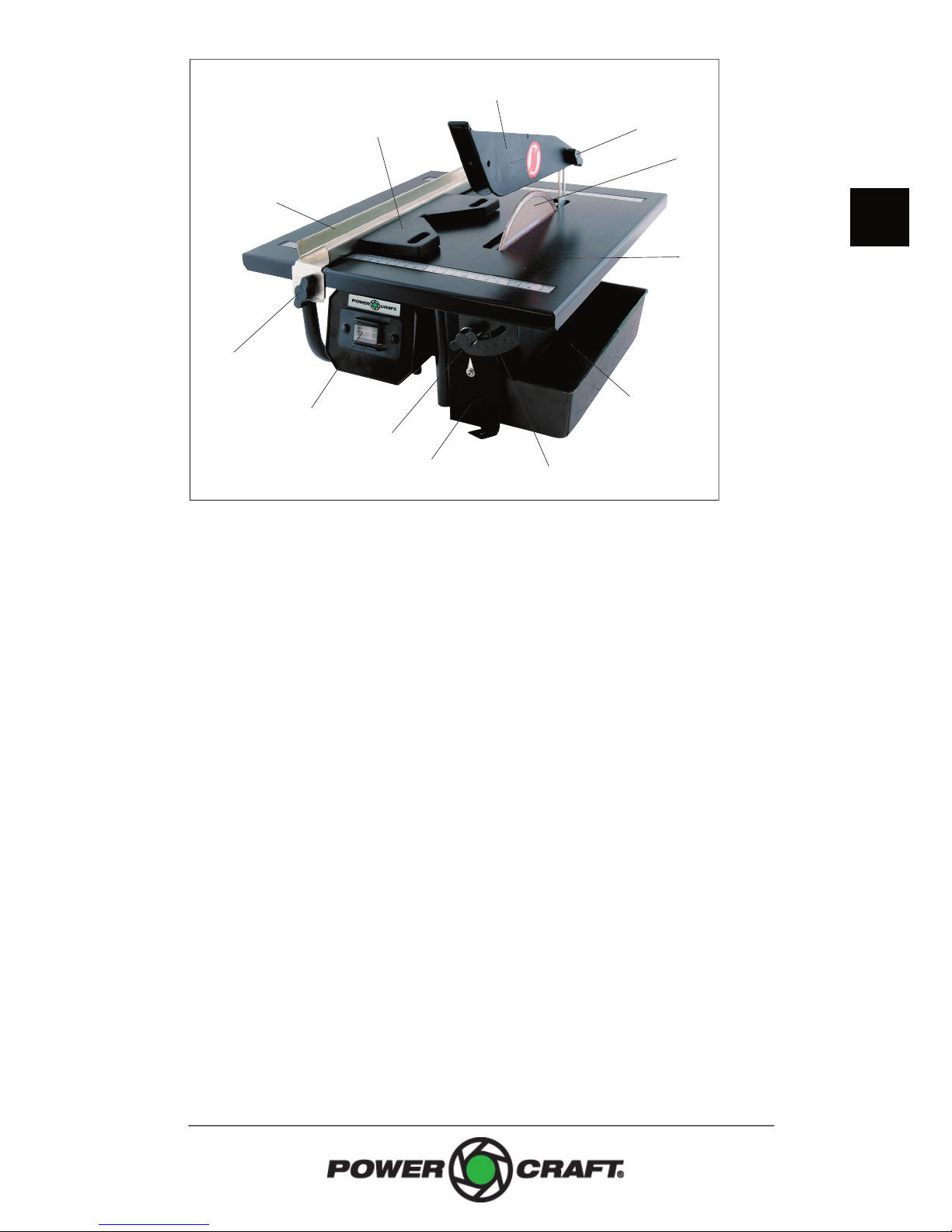

Fliseskærerens dele
1. Smigstyr
2. Parallelstyr
3. Beskyttelsesskærm
4. Arbejdsbord
5. Vandbeholder
6. Kabinet
7. Fingerskrue til geringsvinkel
8. Vinkelmåler
9. Fingerskrue til beskyttelsesskærm
10. Fingerskrue til parallelstyr
11. Afbryderknap
12. Diamantskive
13. Yderfl ange
14. Sideskærm
15. Møtrik
16. Klingekniv
Særlige sikkerhedsforskrifter
Brug kun fl iseskæreren på en plan og stabil
overfl ade.
For at diamantskiven kan køles
tilstrækkeligt, skal vandbeholderen altid
være fyldt, når du bruger fl iseskæreren.
Brug aldrig bøjede eller revnede
diamantskiver.
Stands aldrig diamantskiven ved at presse
fl iseskæreren eller ved at trykke på siden af
diamantskiven.
Diamantskiven må ikke være i kontakt med
arbejdsemnet eller andre genstande, når
fl iseskæreren startes.
Brug altid beskyttelseshandsker, når du
håndterer diamantskiven. Hold aldrig
hånden i nærheden af diamantskiven,
og forsøg aldrig at  erne materiale fra
arbejdsområdet, mens diamantskiven
roterer.
2
bl
bm
7
6
8
5
4
bn
9
3
1

4
DK
Brug aldrig fl iseskæreren, hvis
beskyttelsesudstyret er afmonteret eller
ikke fungerer.
Brug en indføringsstav til at indføre små
arbejds-emner i diamantskiven. Sav ikke i
fl iser, som ikke kan håndteres sikkert.

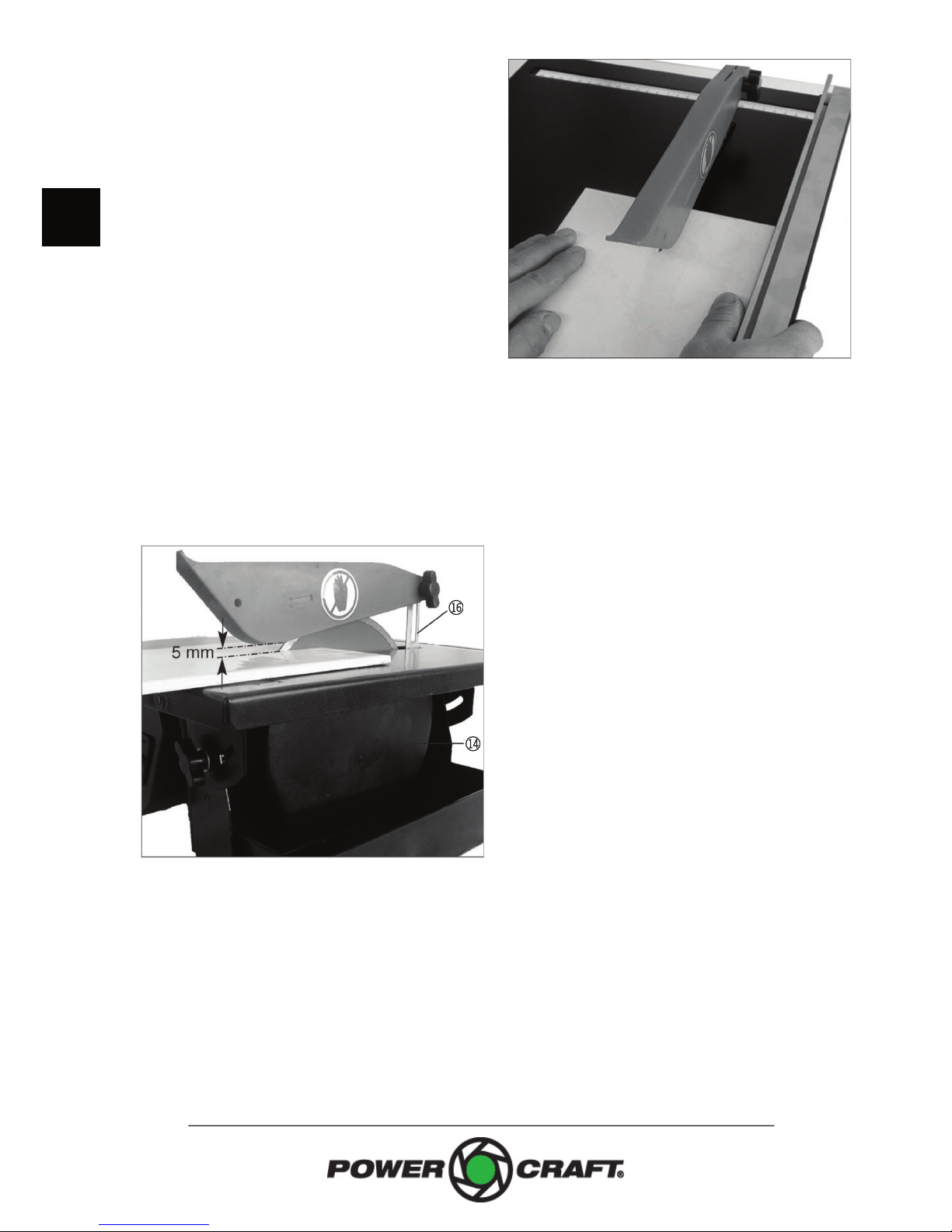

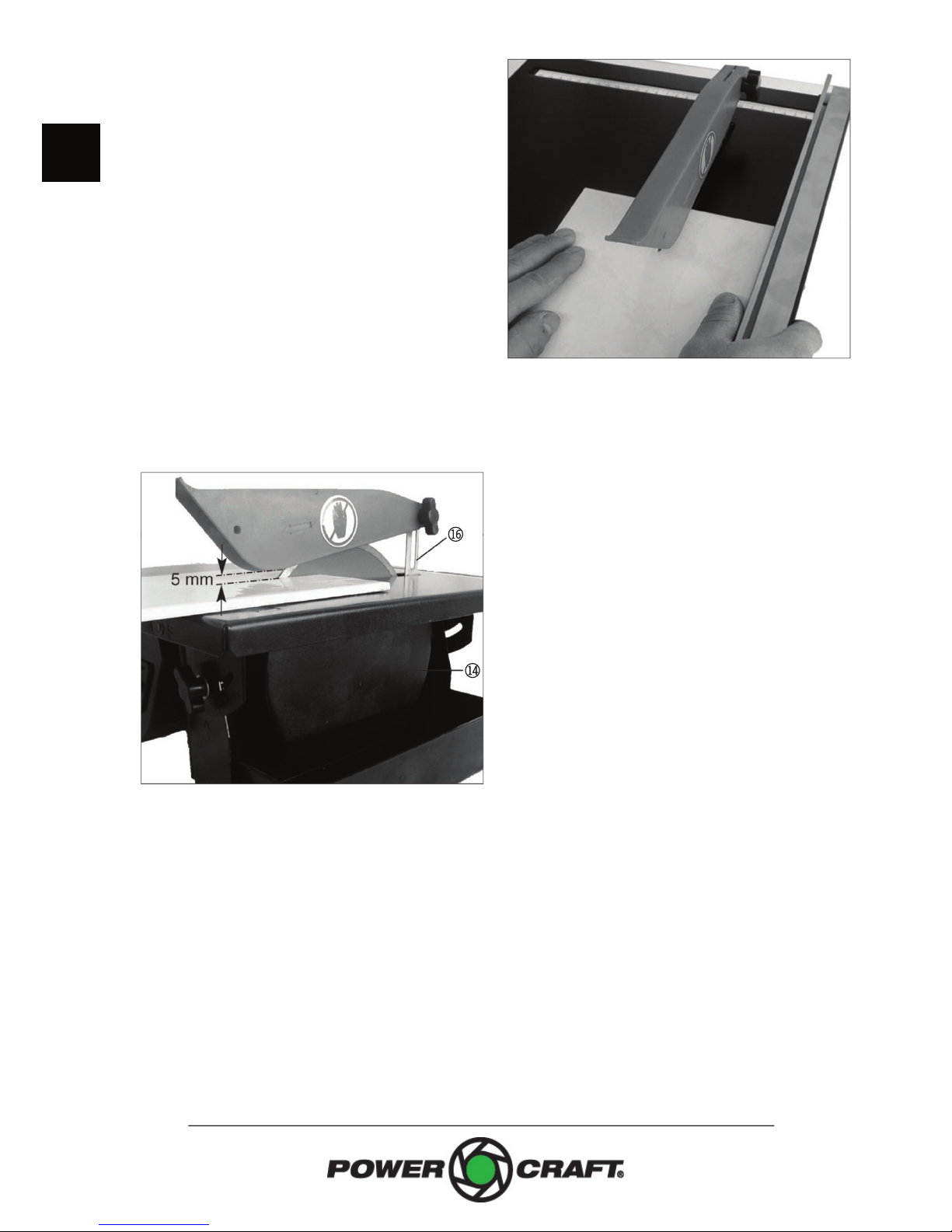

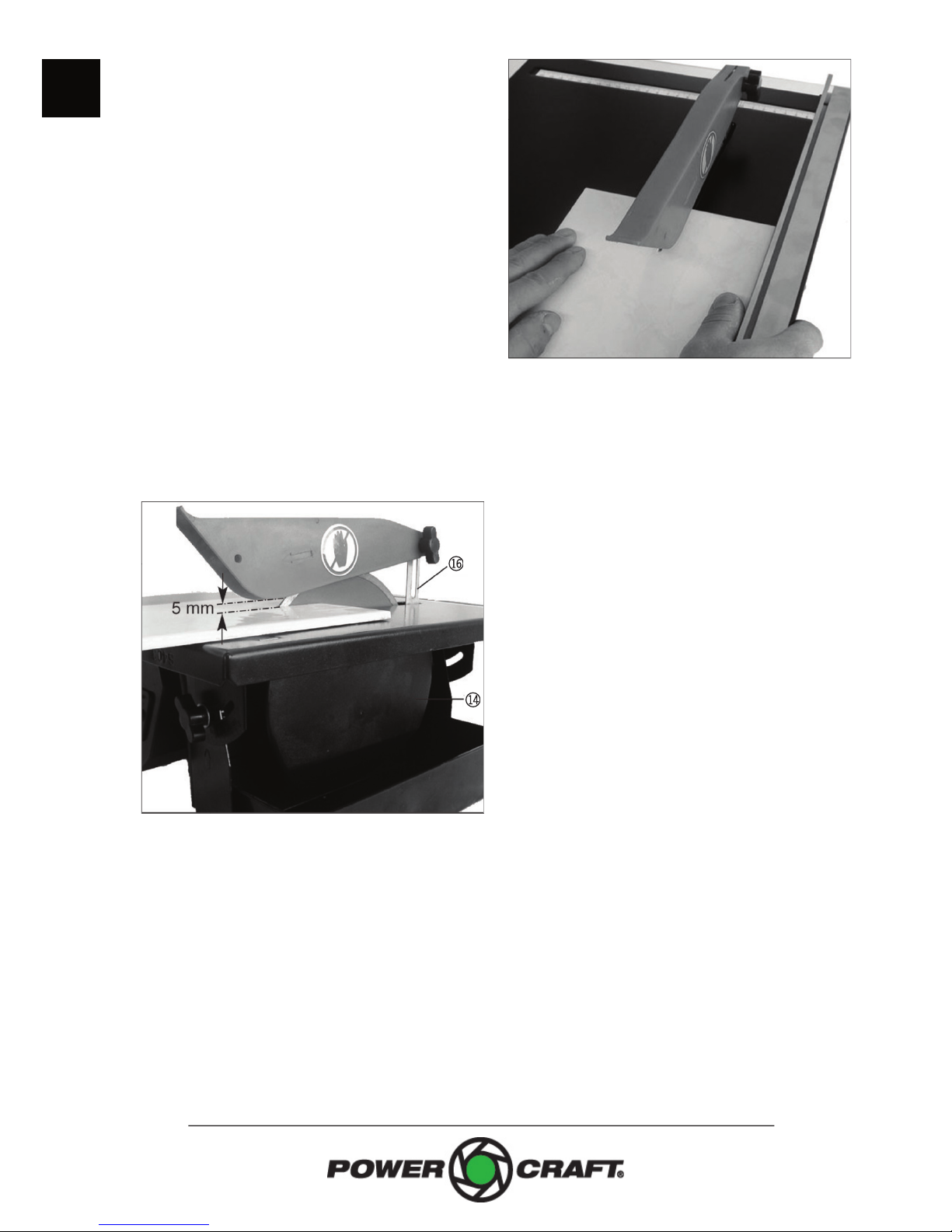

Savning af fl iser
Placer fl iseskæreren på en plan og stabil
overfl ade.
Fyld vandbeholderen med rent postevand.
Indstil eventuelt arbejdsbordets
hældning og parallelstyret af hængigt af
arbejdsopgaven, og spænd fi ngerskruerne.
Indstil beskyttelsesskærmen, så den er cirka
5 mm over fl isens højde, og spænd den fast
med fi ngerskruen.
Slut fl iseskæreren til lysnettet.
Tænd fl iseskæreren, og lad diamantskiven
opnå den maksimale hastighed.
Læg fl isen med bagsiden opad. Skub fl isen
mod diamantskiven, og lad diamantskiven
arbejde sig igennem.
Sluk maskinen og  ern først fl isestykkerne,
når diamantskiven holder helt stille.
Savning i smig (45°)
Placer fl iseskæreren på en plan og stabil
overfl ade.
Fyld vandbeholderen med rent postevand.
Indstil eventuelt arbejdsbordets
hældning og parallelstyret af hængigt af
arbejdsopgaven, og spænd fi ngerskruerne.
Slut fl iseskæreren til lysnettet.
Læg fl isen med bagsiden opad, og skub
hjørnet af fl isen ind i vinklen på smigstyret
Skub smigstyret mod parallelstyret,
og kontroller, at den vil være fri af
diamantskiven under savningen.
Tænd fl iseskæreren, og lad diamantskiven
opnå den maksimale hastighed.
Skub fl isen mod diamantskiven, og lad
diamantskiven arbejde sig igennem.
br
bp

5
NO
SE
FI
GB
DE
DK
PL
ET
Sluk maskinen, og  ern først fl isestykkerne,
når diamantskiven holder helt stille.
Udskiftning af diamantskive
Sluk fl iseskæreren, og afbryd den fra
lysnettet.
Fjern vandbeholderen.
Fjern sideskærmen.
Hold motorakslen fast med en 8 mm
gaff elnøgle.
Sæt en 19 mm fastnøgle om låsemøtrikken.
Løsn låsemøtrikken, og skru den af. Fjern
yderfl angen.
bn
bq
bo
Rengør og smør delene og akslen.
Udskift diamantskiven - vær opmærksom på
rotationsretningen.
Sæt yderfl angen på plads igen.
Monter og spænd låsemøtrikken ved hjælp
af gaff el- og fastnøglen.
Sæt sideskærmen på igen.
Rengøring og vedligehold
Sluk fl iseskæreren og afbryd den fra
lysnettet.
Tør fl iseskæreren af med en hårdt opvredet
klud efter brug, og hold altid dens
overfl ade og ventilationshuller fri for snavs.
Vandbeholderen tømmes og skylles efter
brug.
Servicecenter
Bemærk: Produktets modelnummer
skal altid oplyses i forbindelse med din
henvendelse.
Modelnummeret fremgår af forsiden på
denne brugsanvisning og af produktets
typeskilt.
Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• Åbent hverdage fra 07.00 til 17.00
(fredag til kl. 15.30)
• Tlf: [phone]
• Fax: [phone]
• E-mail: ser[email protected]

6
DK
Miljøoplysninger
HP Schou A/S tilstræber at producere
miljøvenlige elektriske og elektroniske
produkter, ligesom vi ønsker at medvirke til
en sikker bortskaff else af aff aldsstoff er, som
kan være skadelige for miljøet.
Et sundt miljø er betydningsfuldt for os
alle, og vi har derfor sat os som mål at
overholde kravene i EU’s initiativer på
dette område, så vi sikrer en forsvarlig
indsamling, behandling, genindvinding og
bortanskaff else af elektronisk udstyr, der
ellers kan være skadeligt for miljøet. Dette
indebærer også, at vores produkter ikke
indeholder nogen af følgende kemikalier og
stoff er:
- Bly
- Kviksølv
- Cadmium
- Hexavalent krom
- PBB (polybromerede biphenyler)
(fl ammehæmmer)
- PBDE (polybromerede diphenylethere)
(fl ammehæmmer)
HP Schou A/S er stolte over at støtte
EU’s miljøinitiativer for at bidrage til et
renere miljø og erklærer hermed at vores
produkter overholder både WEEE-direktivet
(2012/19/EF) og RoHS-direktivet (2011/65/
EF).
Overensstemmelseserklæring
Vi erklærer hermed, at
FLISESKÆRER
78700
(GST180T)
230 V - 600 W
er fremstillet i overensstemmelse med
følgende standarder eller normative
dokumenter:
EN 55014-1/A2:2002
EN 61000-3-2:2000
EN 61000-3-3/A1:2001
EN 55014-2/A1:2001
EN 61029-1/A12:2003
i henhold til bestemmelserne i direktiverne
2006/42/EF Maskindirektivet
2006/95/EØF Lavspændingsdirektivet
2004/108/EØF EMC-direktivet
20
13
Stefan Schou
Business Unit Manager
17
.
04
.2013 - HP Schou A/S, DK-6000 Kolding

7
NO
SE
FI
GB
DE
DK
PL
ET
Fremstillet i P.R.C.
6001
EU-Importør:
HP Schou A/S
6000 Kolding
Danmark
© 2013 HP Schou A/S
Alle rettigheder forbeholdes. Indholdet i denne vejledn-
ing må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP Schou
A/S.
Du kan som forbruger også være med til at
værne om miljøet ved at følge de gældende
miljøregler og afl evere gammelt elektrisk
og elektronisk udstyr på din kommunale
genbrugsstation. Hvis udstyret indeholder
batterier, skal du huske at  erne disse, før
du bortskaff er udstyret.
