Prem-I-Air EH1620 User manual

1
2818 Ver. 3 - 04/14
EH1620/EH1620EU
16" (40 cm) Remote Control Wall Fan
Ventilateur Mural A ec Télécommande
40cm
3 speed, Adjustable
3 itesses, Inclinable
User Manual
Notice d'Utilisation

2
2818 Ver. 3 - 04/14
IMPORTANT
Installer and Users please note:
These instructions should be read carefully and left with the user of the product
for future reference.
Assembly

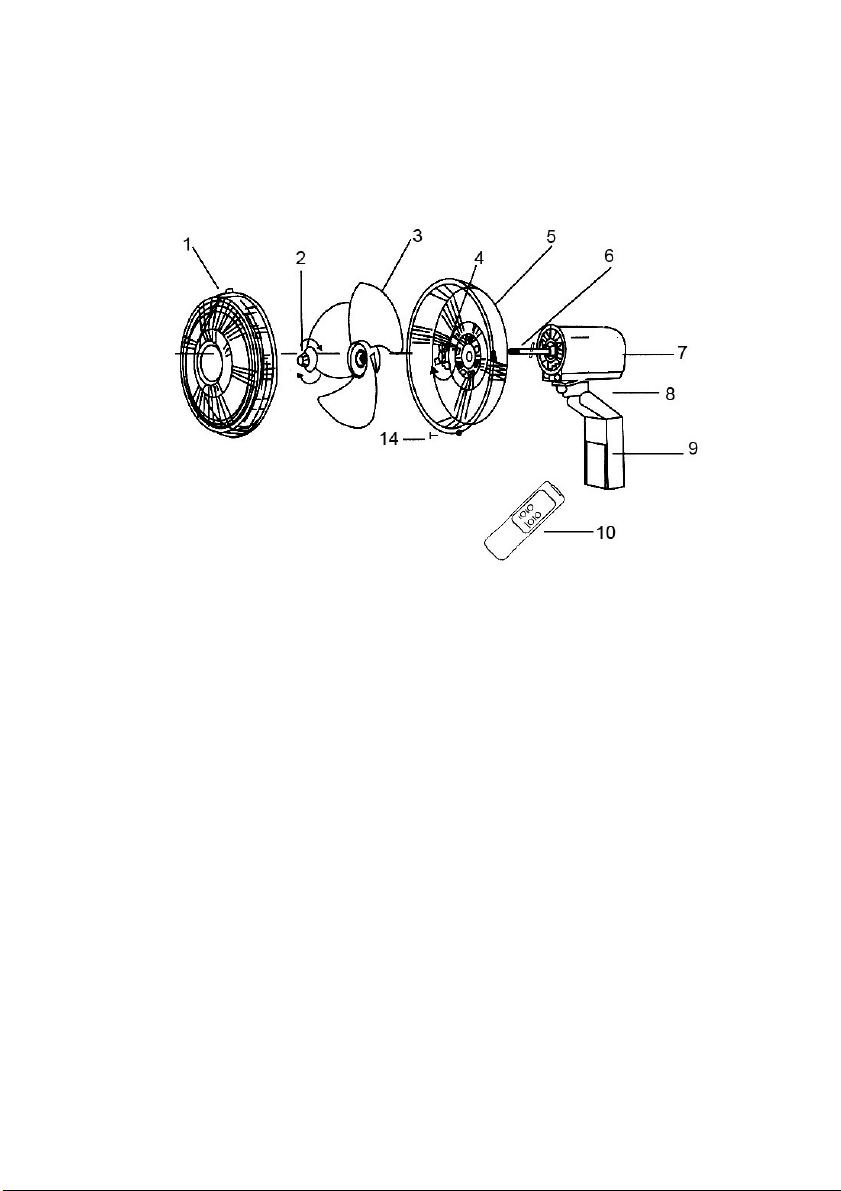

To assemble the fan;
•Remove the grille lock nut(4) from the motor shaft(6)
•Fit the rear grille by positioning the locating pins in the horizontal slots on
the grill. Secure the grill to the body with the grille lock nut(4)
•Push the fan blade (3) onto the motor shaft (6) positioning the slots on the
rear of the blades in the shaft pin on the motor shaft.
•Secure the fan blades using the fan blade nut (2), noting that the nut has a
left handed thread (turn anti-clockwise to tighten).
•Open all the securing clips around the front grille(1) and loosen the securing
screw(14).
•Line up the screw(14) with the corresponding hole in the rear grille and
tighten
•Line the front grille (1) with the rear grille (4) and press the front grill firmly
into position. Close all the clips and tighten the safety screw.
•The remote control takes 2 AAA batteries. Remove the rear cover of the
remote control and insert the batteries, taking care to observe the correct
polarity.

3
2818 Ver. 3 - 04/14
INSTALLATION
•Before installation select a suitable location for the fan where it is unlikely to
cause an obstruction.
•Draw a vertical centre line approx. 80 mm long on the wall
•Draw 2 horizontal lines 20 mm apart to mark the upper and lower screw
holes for the bracket.
•On the upper line mark 2 holes 11 mm either side of the centre line.
•Drill holes on the marked points using a 6 mm (¼") masonry bit, and insert a
wall-plug.
•Fix the bracket to the wall and fully tighten all screws.
•Slide the fan onto the bracket then insert and tighten the thumb screw in the
hole at the top of the switch plate(9) to hold in position.
OPERATION
•Plug the mains lead into a 13 Amp mains socket. If any other appliances are
connected to the same extension lead, make sure that it is rated for the total
power of all appliances connected.
•If connecting via an extension lead, make sure that the lead is rated at 3
Amps or more, and that it is fully unwound.
•Switch the appliance on at the mains socket.
•Use the On/Speed button to start the fan, initially the fan will operate at low
speed. Press the On/Speed button to choose between Low/Medium and
High Speed
•The swing button allows the unit to oscillate the fan head to cover a greater
area.
•To switch Off push the OFF button.

4
2818 Ver. 3 - 04/14
•The supplied remote control allows control of the On/Off,
speed and oscillation but in addition the following extra
functions are also available.

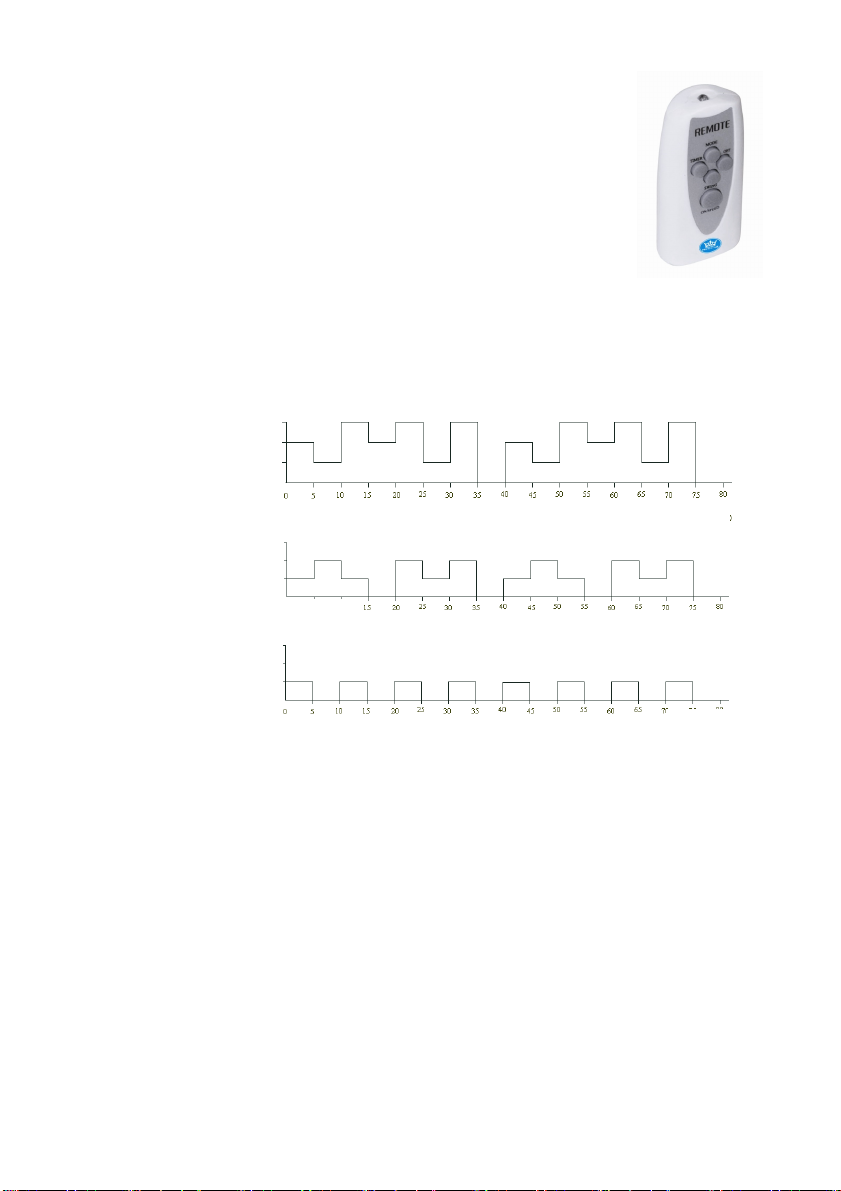

oTimer : repeatedly pressing the timer button will cycle
through the 0.5,1,2,& 4 hour settings allowing a time
selection of between 0.5 & 7.5 hours. At the end of the
selected time the fan will stop. For continuous
operation do not touch this button.
oMode : The fan has 3 pre-set modes,
oNORmal for everyday use, and will
operate as per the set fan speed.
oNATural: operates to the following pattern depending
upon the fan setting:
o
oSLeeP: In this operating mode the fan will operate at
the set speed for half an hour then drop to the next
lowest setting for another half an hour then operate at
its lowest speed setting till the fan turns off.
•It is normal for the motor to become warm in normal use.
•Unplug the appliance from the mains when not in use.
High Speed
Med Speed
Low Speed
H
M
L
H
M
L
H
M
L
Secs

5
2818 Ver. 3 - 04/14
OPERATING COSTS
At time of going to press, the average cost of electricity is £0.12 per unit (kilowatt-
hour). The amount you are being charged will be shown on your electricity bill. At
this cost, the EH1620 will cost 20p per day to run on the "low speed" setting, or
33p per day to run on the "high speed" setting.
PAT TESTING
When used in an office environment, we recommend that this product should be
safety-tested yearly by a qualified electrician (PAT Tested).
We recommend that it is PAT tested regularly when used in a domestic
environment.
GENERAL SAFETY REQUIREMENTS
Domestic wiring must be tested periodically by a qualified electrician at least
once every 10 years or at every change of occupancy.
For office and retail premises, and buildings such as village halls, the wiring must
be inspected at least once every 5 years.
It is recommended that all building be fitted with smoke alarms (it is mandatory
for new buildings).
DISPOSAL AND RECYCLING
You must not dispose of this appliance with domestic household waste.
Most local authorities have specific collection system for appliances and disposal
is free of charge to the end-user.
When replacing an existing appliance with a similar new appliance your retailer
may take the old appliance for disposal.

6
2818 Ver. 3 - 04/14
PRODUCT SAFETY
•This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved.
•Children shall not play with the appliance.
•Cleaning and user maintenance shall not be made by children without
supervision.
•Do not use in close proximity to gas appliances
•Do not use unless correctly installed.
Do not cover when in use.
•Do not place the mains lead beneath a carpet or rug.
•Do not use the appliance in locations where paint, petrol or other flammable
liquids are used or stored.
•Do not insert any object into the appliance through the grilles. This may
damage the appliance or result in overheating or electric shock.
•Do not use this appliance in the immediate surroundings of a bath, a shower
or a swimming pool.
•The appliance is fitted with an overload cut-out which will operate if the motor
overheats or is stalled. If this happens, disconnect from the mains supply
immediately, and allow the motor to cool down.

7
2818 Ver. 3 - 04/14
MAINTENANCE
Before cleaning, turn the appliance off, and disconnect from the mains supply.
The appliance may then be cleaned using a damp cloth with a drop of washing-
up liquid to remove any dust or dirt from the case. Do no use stronger detergents
or solvents as these may damage the paint finish.
Using a dry 1" (25 mm) paint-brush, remove any dust from the grilles.
If the mains lead is damaged, it must be replaced by the manufacturer or and
authorised service centre.
If the mains plug needs to be replaced, proceed as
follows:
•Connect the brown wire to the terminal labelled "L".
•Connect the blue wire to the terminal labelled "N".
•If the plug is fitted with a 13 A fuse, replace it by a 3
A fuse.
•Make sure that the cord-grip is positioned correctly
(over the outer sheath of the cable) and is fully
tightened.

8
2818 Ver. 3 - 04/14
TECHNICAL SPECIFICATION
Dimensions: 430x470x290 mm
Weight: 2.2 kg
Power supply: 230 V ~
Power consumption: Low Speed 34 W
Med Speed 38 W
High Speed 44 W
Air flow Low Speed 1591 m
3
/h
Med Speed 1778 m
3
/h
High Speed 2078 m
3
/h
Operating current: Low Speed 0.16 A
Med Speed 0.17 A
High Speed 0.19 A
Air speed: 1.89 m/s
Noise (max.): 48.8 dB(A)
Service value: 0.89 m
3
/W/min

9
2818 Ver. 3 - 04/14
SERVICE WARRANTY
Prem-i-Air guarantees the product free from defects in materials and
workmanship for a period of twelve months. Should this appliance be operated
under conditions other than those recommended, at voltages other than the
voltage indicated on the appliance, or any attempts made to service or modify the
appliance, then the warranty will be rendered void. The product you buy may
sometimes differ slightly from illustrations. This warranty is in addition to, and
does not affect, your statutory rights. Our guarantee is administered by our
retailers.
If your product arrives damaged, you must contact the retailer from whom you
bought it. The retailer's contact details will be on the invoice that arrived with the
product, or on the e-mail you received when you placed the order. Do not contact
Prem-i-air, only your retailer can arrange a replacement. If your product fails
within the guarantee period, firstly read the "fault finding" section of this manual,
because temperature and weather conditions can affect the performance of
certain products. If the product needs to be repaired or replaced, you must
contact the retailer from whom you bought it. The retailer's contact details will be
on the invoice that arrived with the product, or on the e-mail you received when
you placed the order.
If you have just received your product and require technical help in using it,
please call our Help Desk on [phone]
If you have any other technical queries about the product, please call our Help
Desk on [phone].
Prem-i-Air Appliances Ltd.,
Lancots Lane, Sutton,St. Helens, Merseyside, WA9 3EX
website: www.prem-i-air.com

10
2818 Ver. 3 - 04/14
IMPORTANT
Installateurs et Utilisateurs, veuillez noter :
Vous devez lire et conserver précieusement cette notice d'utilisation pour une
éventuelle future consultation.
ASSEMBLY

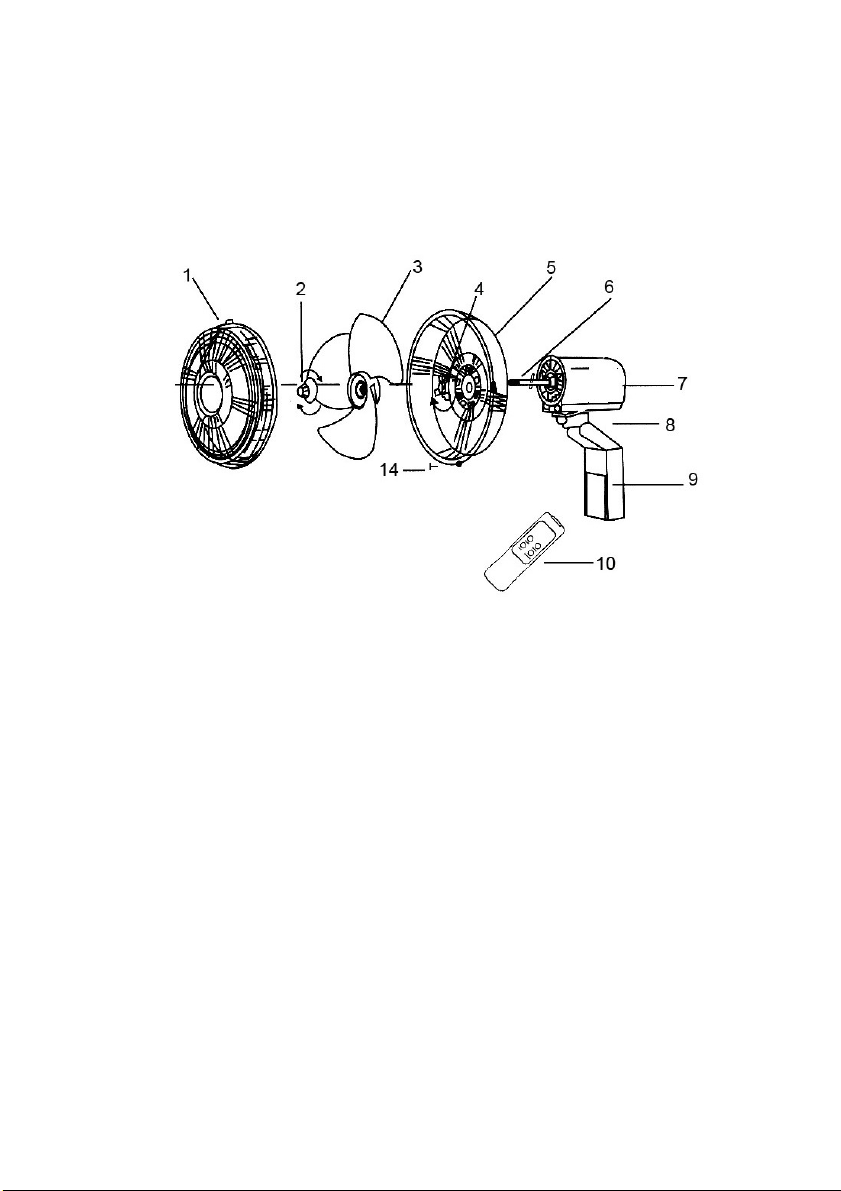

Pour assembler le ventilateur :
•Enlevez l'écrou de verrouillage de la grille (4) sur le bloc moteur (6).
•Montez la grille arrière en positionnant les points de fixation dans les
fentes horizontales situés sur la grille.
•Sécurisez la grille grâce à l'écrou de verrouillage (4).
•Poussez la pale du ventilateur (3) sur le bloc moteur (6) en positionnant
les fentes situées à l'arrière des pales dans l'axe du bloc moteur.
•Sécurisez les pales du ventilateur à l'aide de l'écrou (2) en remarquant
que l'écrou a un filetage à gauche (tournez dans le sens inverse des
aiguilles d'une montre pour serrer).
•Ouvrez tous les clips de fixation autour de la calandre (1) et desserrez la
vis de fixation (14).
•Alignez la vis (14) avec le trou correspondant dans la grille arrière puis
serrez.
•Alignez la grille avant (1) avec la grille arrière (4) et maintenez
fermement la grille avant en position. Fermez tous les clips et serrez la
vis de sécurité.
•La télécommande fonctionne avec 2 piles AAA. Enlevez le couvercle
arrière de la télécommande et insérez les piles, en respectant les
polarités.

11
2818 Ver. 3 - 04/14
INSTALLATION
•Avant l'installation, choisissez un endroit adéquat pour le ventilateur.
•Tracez un trait vertical d'environ 80mm de long sur le mur
•Tracez 2 lignes horizontales distantes de 20mm pour repérer les trous
des vis du haut et de la vis du bas sur le support.
•Sur la ligne du haut, repérez 2 trous à 11mm de chaque côté de la ligne
centrale
•Percez les trous sur les repères en utilisant un foret à maçonnerie de
6mm puis insérez une cheville murale.
•Fixez le support sur le mur et serrez fermement les vis.
•Glissez le ventilateur dans le support puis insérez et serrez la vis dans
le trou situé dans la partie supérieure de la plaque de commutation (9)
pour sécuriser la fixation.
FONCTIONNEMENT
•Branchez le cordon d'alimentation dans une prise secteur. Si vous
utilisez une rallonge et que d'autres appareils sont branché sur cette
même rallonge, vérifiez que celle-ci suffisamment puissante pour
pouvoir supporter la puissance totale de tous les appareils branchés.
•Vérifiez que votre rallonge est calibrée à 3 ampères ou plus et qu'elle
est complètement déroulée.
•Allumez l'appareil.
•Utilisez le bouton On/Speed pour mettre le ventilateur en
fonctionnement, il démarrera à faible vitesse. Appuyez sur le bouton
On/Speed pour choisir la vitesse faible (Low), modérée (Medium) ou
élevée (High).
•Le bouton swing permet à la tête du ventilateur d'osciller pour un
brassage d'air plus important.
•Pour éteindre le ventilateur, appuyez sur le bouton OFF.
Axe Central

12
2818 Ver. 3 - 04/14
•La télécommande fournie permet d'allumer ou
d'éteindre l'appareil, de contrôler la vitesse et
l'oscillation du ventilateur et permet également de
contrôler d'autres fonctions supplémentaires :.
oProgrammateur : en appuyant de façon
répétée sur le bouton du programmateur vous
ferez défiler les réglages (0.5,1,2,& 4 heures)
permettant de régler le temps entre 0.5 & 7.5
heures. A la fin de la programmation, le
ventilateur s'arrête. Pour un fonctionnement
continu, ne touchez pas à ce bouton.
oMode : Le ventilateur possède 3 modes pré-réglés,
oNORmal pour une utilisation quotidienne, fonctionne
selon la vitesse du ventilateur.
oNATural: Agit en fonction du réglage du ventilateur:
o
oSLeeP: Dans ce mode de fonctionnement, le ventilateur
fonctionnera à la vitesse réglée pendant une demi-heure
puis passera à la vitesse minimum pendant encore une
demi-heure pour finir par s éteindre.
•Il est normal que le moteur soit chaud lors du fonctionnement.
•Débranchez l'appareil quand vous ne l'utilisez.
High Speed
Med Speed
Low Speed
H
M
L
H
M
L
H
M
L
Secs

13
2818 Ver. 3 - 04/14
TEST DE CONFORMITE
Quand ce ventilateur est utilisé dans un milieu professionnel, il doit être contrôlé
tous les ans par un électricien qualifié afin de vérifier la conformité avec les
normes en vigueur sur un lieu de travail.
Quand il est utilisé en milieu domestique, il est également conseillé de la faire
contrôler régulièrement.
CONSIGNES GENERALES DE SECURITE
Le câblage domestique doit être vérifié régulièrement par un électricien qualifié
au moins une fois tous les 10 ans ou à chaque changement d'occupant.
En milieu professionnel et dans les locaux comme les salles des fêtes, le
câblage doit être vérifié tous les 5 ans.
Il est recommandé d'équiper les locaux avec un détecteur de fumée (ceci est
obligatoire pour les nouveaux bâtiments).
COUT DE FONCTIONNEMENT
Au moment où nous imprimons cette notice, le coût moyen de l'électricité est de
0,13€ par unité (kilowatt-heure). A ce tarif, le EH1620 consommera 0,28€ par
jour en vitesse faible, et 0,36€ par jour en vitesse élevée.
RECYCLAGE
Vous ne devez pas jeter cet appareil avec les ordures ménagères.
La plupart des communes disposent d'un système de collecte spécifique et
gratuit pour ce type d'appareils. Si ce n'est pas le cas, veuillez vous renseigner
auprès de votre mairie.
Quand vous remplacez cet appareil par un nouveau modèle similaire, le
revendeur peut se charger du recyclage.

14
2818 Ver. 3 - 04/14
CONSIGNES DE SECURITE
•Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par
des personnes dont les capacités physiques, sensorielles ou mentales sont
diminuées ou manquant d'expérience ou de connaissances uniquement
sous la surveillance d'un adulte qui leur aura appris à utiliser l'appareil et leur
aura expliqué les risques encourus.
•Les enfants ne doivent pas jouer avec l'appareil.
•Ne pas utiliser à proximité d'appareils à gaz.
•Ne pas utiliser le ventilateur s'il n'est pas installé correctement.
•Ne pas couvrir pendant l'utilisation.
•Ne placez pas le cordon d'alimentation sous un tapis ou une carpette.
•N'utilisez pas le ventilateur dans des endroits où sont stockés ou utilisés de
la peinture, de l'essence ou d'autres liquides inflammables.
•N'insérez pas d'objets dans les grilles du ventilateur. Cela endommagerait
l'appareil et pourrait provoquer une surchauffe ou un choc électrique.
•N'utilisez pas ce ventilateur dans les alentours immédiats d'une baignoire,
douche ou piscine.
•Ce ventilateur est équipé d'un système de coupure en cas de surchauffe qui
s'activera si le moteur surchauffe ou se bloque. Si cela se produit,
débranchez immédiatement l'appareil et laissez le moteur refroidir.

15
2818 Ver. 3 - 04/14
ENTRETIEN
Avant le nettoyage, éteignez l'appareil et débranchez-le. Vous pouvez nettoyer le
ventilateur avec un chiffon humide et une goutte de liquide vaisselle pour enlever
la poussière ou la saleté. N'utilisez pas de détergents ni de solvants puissants
car cela endommagerait la peinture.
En ce qui concerne le nettoyage des grilles, utilisez un pinceau sec de 25mm
pour enlever la poussière.
Si le cordon d'alimentation est endommagé, il doit être remplacé par un
technicien qualifié.
Si la prise doit être remplacée, procédez comme suit :
•Connectez le câble marron sur la borne libellée ''L''.
•Connectez le câble bleu sur la borne libellée ''N''.
•Vérifiez que le serre-câble est bien positionné (sur la gaine extérieure du
câble) et bien serré.
CARACTERISTIQUES TECHNIQUES
Dimensions : 430x470x290mm
Poids : 2.2kg
Alimentation : 230V ~
Consommation : Vitesse faible : 34W
Vitesse moyenne : 38W
Vitesse élevée : 44W
Débit d'Air : Vitesse faible : 1591m
3
/h
Vitesse moyenne : 1778m
3
/h
Vitesse élevée : 2078m
3
/h
Tension de fonctionnement : Vitesse faible : 0,16A
Vitesse moyenne : 0,17A
Vitesse élevée : 0,19A
Vitesse maximale de l'air 1,89m/s
Valeur de service : 0.89m
3
/W/min
Niveau de puissance acoustique
(vitesse élevée): 48,8dBA

16
2818 Ver. 3 - 04/14
GARANTIE
•Prem-I-Air garantit ce produit contre tout défaut de fabrication ou de
matériaux pendant deux ans.
•Si ce radiateur est utilisé dans des conditions autres que celles
recommandées dans cette notice, à des tensions autres que celles
indiquées sur l'appareil, la garantie est annulée. De même, toute tentative de
réparation ou modification annulera la garantie.
•Le produit que vous avez acheté peut différer légèrement de l'illustration.
•Cette garantie est en sus, et n'affecte pas vos droits statutaires.
•Notre garantie est gérée par nos revendeurs.
•Si votre produit arrive endommagé, vous devez contacter votre revendeur
chez lequel vous avez acheté votre produit.
•Les coordonnées du revendeur sont indiquées sur la facture voyageant avec
le produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande. Ne contactez pas Prem-i-air, seul votre revendeur peut
s'occuper du remplacement du produit.
•Si votre appareil tombe en panne pendant la période de garantie, veuillez
tout d'abord consulter la section "défauts de fonctionnement" de votre notice
d'utilisation, car la température et les conditions climatiques peuvent affecter
la performance de certains produits.
•Si le produit doit être réparé ou remplacé, vous devez contacter le revendeur
qui vous a vendu l'appareil.
•Les coordonnées du revendeur sont indiquées sur la facture voyageant avec
le produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande.
•Si vous avez reçu votre produit et avez besoin d'assistance technique
concernant son utilisation, nous vous remercions de bien vouloir contacter
notre service d'assistance au 01.30.34.48.60.
ALTAI EUROPE Ltd
Z.A. Du Bel Air
17 D rue de Creil
95340 BERNES-SUR-OISE
website: www.prem-i-air.eu
