Prepac DBR-0560-1 User manual

CONTACT US FIRST
[email protected]
1-877-PREPAC1
1-877-773-7221
Mon - Fri 7am - 4pm PST
10am - 7pm EST
For help with assembly
If you have received a damaged or defective
part or are missing hardware.
We will process replacement parts in 2 business
days or less.Parts are shipped via UPS Ground or
mail.
Before you call please:
1) Record the following information from the
shipping label on the outside of the box.
You will need it for warranty purposes:
Ship To Name
Sales Order Number
2) Note the product model number.
3) Review the contents of your shipment to
determine what you are missing.
•
•
6 Drawer Dresser
Model # DBR-0560-1
Online Option
Fill out the Replacement Parts Order form in the Product
Support section of our website: www.prepacmfg.com
Assembly Instructions
Prepac Manufacturing Ltd.
6705 Dennett Place
Delta, BC V4G 1N4
LB-0708
2013-12-27
DATE STAMP
This product is shipped in
1 carton
Required Tools Optional Tools
Using a power screwdriver will
speed up assembly.
Caution
Do not over tighten any screw.
The last few turns of each screw
should be done very slowly or by
hand.

Page 2 of 16
1” Gray Spacers (12)
Entretoise gris 1 po.
RM-0828-G
½” Gray Spacers (12)
Entretoise gris ½po.
RM-0829-G
Drawer Bottom Stabilizer (6)
Stabilisateur inférieur de tiroir
RM-0839
24mm Green
Twister Dowel (18)
Goujon de torsion vert
RM-0501
15mm Zinc Cam
(large) (18)
Ferrure en zinc grand
RM-0103
#8 - 1½” Screws (24)
Vis no.8 - 1½po.
RM-0504
Euro Screw (96)
Vis “Euro”
RM-0074
¾” Nail (42)
Clou ¾”
RM-0022
34mm Black
Twister Dowel (24)
Goujon de torsion noir
RM-0500
12mm Zinc Cam
(small) (30)
Ferrure en zinc
12mm (petit)
RM-0502
Double Ended
Connecting Rod (3)
Vis d’assemblage double
RM-0567
Plastic Dowel (6)
Goujon en plastique
RM-0072
Wood Dowel (6)
Goujons de bois
RM-0069
1 RIGHT Gray Drawer Slide per Drawer (Total = 6)
1 Glissière gris DROITE de tiroir (total = 6)
RM-0469-G
1 LEFT Gray Drawer Slide per Drawer (Total = 6)
1 Glissière gris GAUCHE de tiroir (total = 6)
RM-0469-G
1 LEFT Gray Cabinet Slide per Drawer (Total = 6)
1 Glissière gris GAUCHE De Cabinet (total = 6)
RM-0469-G
1 RIGHT Gray Cabinet Slide per Drawer (Total = 6)
1 Glissière gris DROITE De Cabinet (total = 6)
RM-0469-G
Hardware Identification Identification de quincaillerie
You will have a different style of knob or handle depending on the product finish
Vous aurez un style différent du bouton ou de la poignée en fonction de la finition de produit
Chrome Square Knob & screws (12)
poignée de chrome carée avec les vis
For White finish
Pour fini blanc
RM-0843
Brushed Nickel Handle & screws (6)
poignée en nickel satiné avec les vis
For Washed Ebony finish
Pour fini ébène délavé
RM-0844
Chrome Handle & screws (6)
poignée de chrome avec les vis
For Black, Espresso, Cherry finish
Pour fini noir, espresso, cerisier
RM-0824

Page 3 of 16
Dresser Parts
Top (1)
Dessus
TP-10015-B black / noir
TP-10015-E espresso
TP-10015-L cherry / cerisier
TP-10015-H ebony / ébène*
TP-10015-W white / blanc
Left Side (1)
Côté gauche
SL-10016-B black / noir
SL-10016-E espresso
SL-10016-L cherry / cerisier
SL-10016-H ebony / ébène*
SL-10016-W white / blanc
Center
Gable (1)
Pignon
central
CG-10001
Right Side (1)
Côté droit
SR-10016-B black / noir
SR-10016-E espresso
SR-10016-L cherry / cerisier
SR-10016-H ebony / ébène*
SR-10016-W white / blanc
Side Moulding (2)
Moulure latérale
TR-10021-B black / noir
TR-10021-E espresso
TR-10021-L cherry / cerisier
TR-10021-H ebony / ébène*
TR-10021-W white / blanc
Center Moulding (1)
Moulure centrale
TR-10022-B black / noir
TR-10022-E espresso
TR-10022-L cherry / cerisier
TR-10022-H ebony / ébène*
TR-10022-W white / blanc
Rear
Stabilizer (4)
Renforcement
arriere
ST-10023
Front Stabilizer (2)
Renforcement avant
KR-10006-B black / noir
KR-10006-E espresso
KR-10006-L cherry / cerisier
KR-10006-H ebony / ébène*
KR-10006-W white / blanc
Backer (1)
Dos
BB-10012
C3
C1 C4
C2
C6
C5
C7
C1
C9
C2
C7 C8
C3
C7
C6
C8
C4
C5
C9
C5
C7
C7
C8
Mounting Base / Base de support (2)
RM-0458
Cable Tie / Attache pour cable (1)
RM-0459
#6 - ¾Pan Head Screw / Vis #6-¾po. (1)
RM-0460
Pièces de la commode

Page 4 of 16
Step 1 Estimated Time: 10 Minutes
Insert SMALL cams and attach moldings to sides
(C2 & C4) and center gable (C3). Lock cams using
a flat head screwdriver.
Insérez les ferrures PETITES et attachez les
moulures latéral aux côtés (C2 & C4) et pignon
centrale (C3) et serrez les ferrures utilisant un
tournevis principal plat
Front
Devant
1a
1b
Screw green twister
dowels into the side (C5)
and center (C6) moldings
where shown
Vissez les goujons de
torison vert aux moulures
latéral (C5) et central (C6)
comme montre C6
C5
C5
C2
C3
C4
C6
C5
C5
Tightening Cams
Serrez les ferrures
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
Center Molding
dowel is in center
Moulure centrale
le doigt est au centre
Center Molding is centered
on Center Gable
La moulure central est
porté sur le pignon central
Note: molding overhangs
toward the center
Note : la moulure surplombe
vers le centre

Page 5 of 16
2a
2b
Front
Devant
Euro Screw
Vis “Euro”
Green Twister Dowel
Goujon de torsion vert
Wood Dowel
Goujons de bois
C3
C2
For the Left (C2) and Right (C4) Sides
Pour les côtés gauche (C2) et droit (C4)
1” (tall) gray spacers
Entretoise gris 1 po. (grande)
For the Center Gable (C3)
Pour le pignon central (C3)
C4
C3

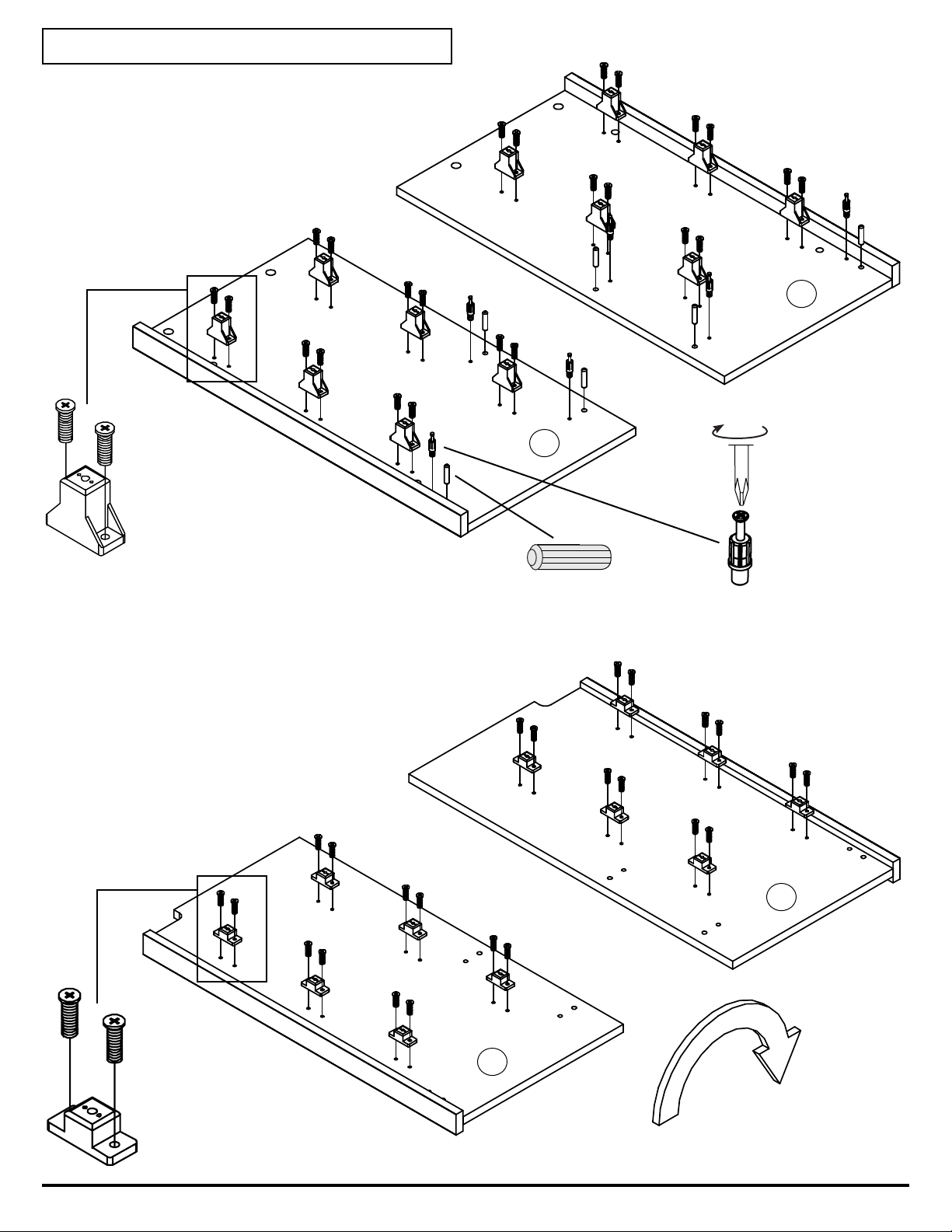

Attach 1/2” (short) gray spacers to BOTH sides of
the unfinished center gable (C3) with Euro Screws
Attachez les entretoises gris 1/2 po. (petite) AUX
DEUX côtés du pignon de centre non-fini (C3) avec
des vis “Euro”
Euro Screw
Vis “Euro”
½” (short) gray spacers
Entretoise gris ½po. (petite)
Front
Devant
Front
Devant
Step 2 Estimated Time: 20 Minutes

Page 6 of 16
Step 3 Estimated Time: 10 Minutes

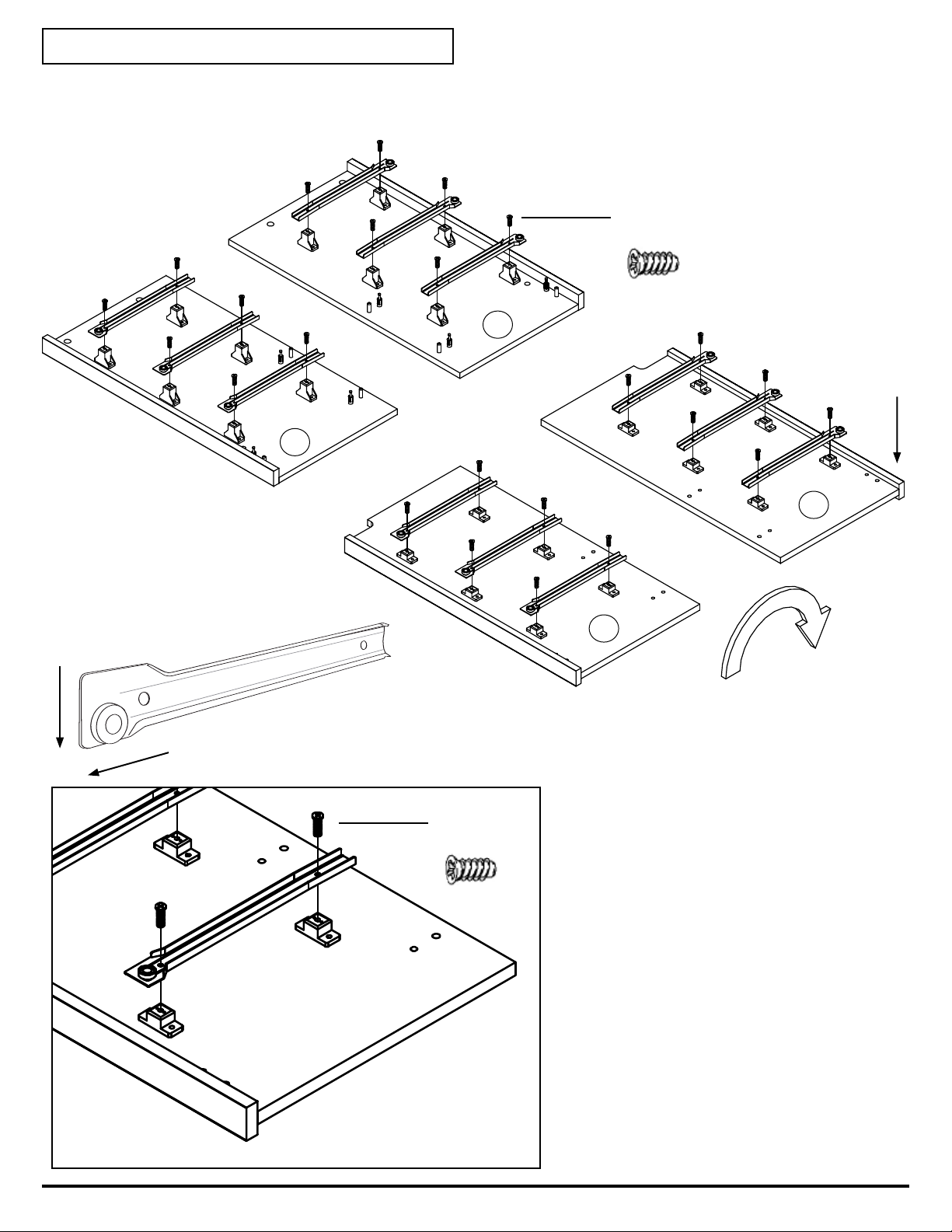

Attach metal cabinet slides to all spacers with Euro screws
Attachez les glissières de coffret en métal aux toutes les entretoises en utilisent les vis “Euro”
Position glide with wheel to the
front and the bottom
Placez le glissement avec la
roue à l’avant et au fond
Front
Devant
Euro Screw
Vis “Euro”
C3
C2
C4
C3
Front
Devant
Front
Devant
Euro Screw
Vis “Euro”

Page 7 of 16
Front
Devant
4a
Step 4 Estimated Time: 20 Minutes

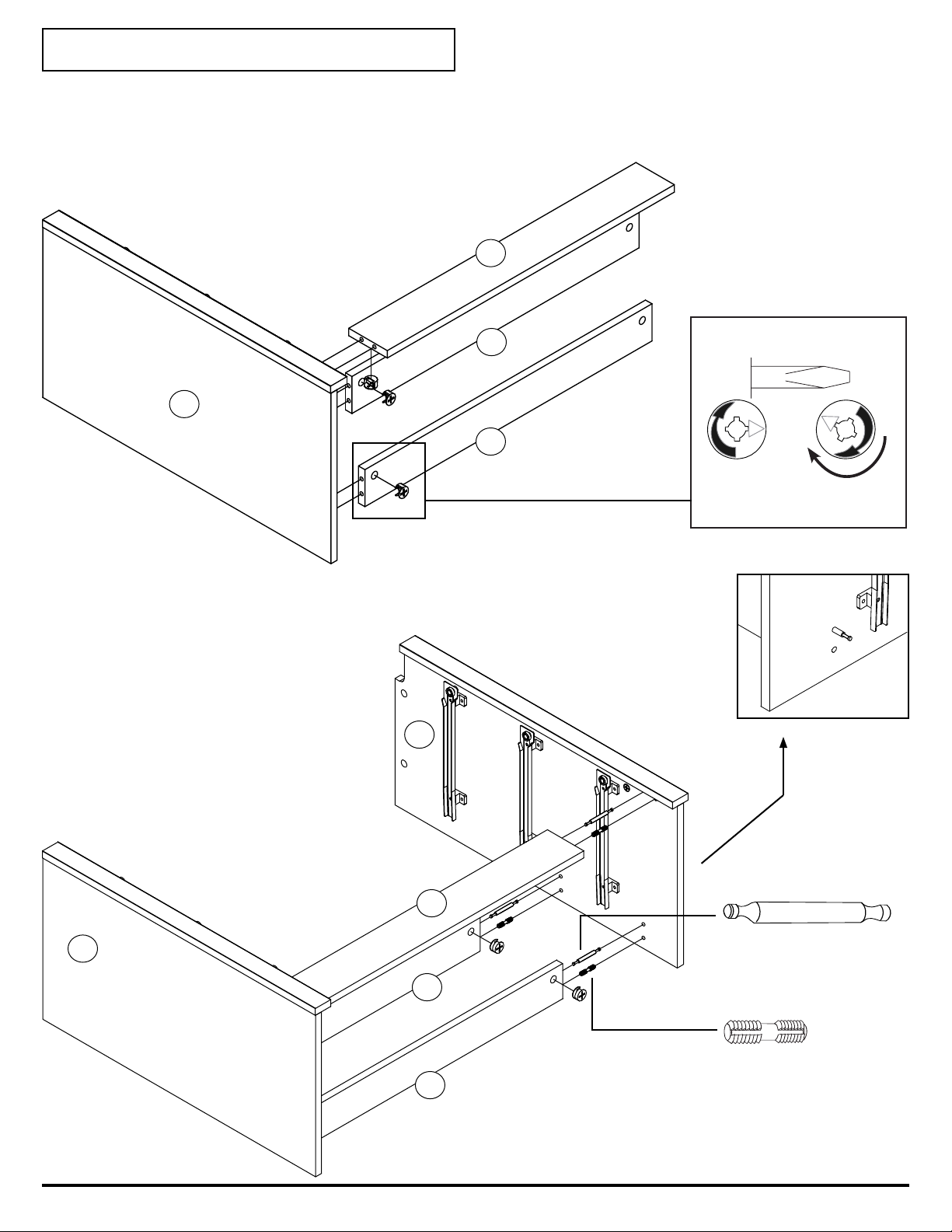

Insert LARGE cams into 1 front stabilizer (C8), and 2 rear stabilizers (C7), then attach to the left side (C2) and lock
cams using a flat head screwdriver
Insérez les ferrures GRANDES dans 1 renforcement avant (C8) et 2 renforcements arrière (C7) puis, attachez aux
côtés gauche (C2) et serrez les ferrures utilisant un tournevis principal plat
C3
Tightening Cams
Serrez les ferrures
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
C2
C7
C7
C8
4b
Double Ended Connecting Rod
Vis d’assemblage double
Plastic Dowel
Goujon en plastique
The rod will protrude
through the center gable
La goujon dépassera par
le pignon central

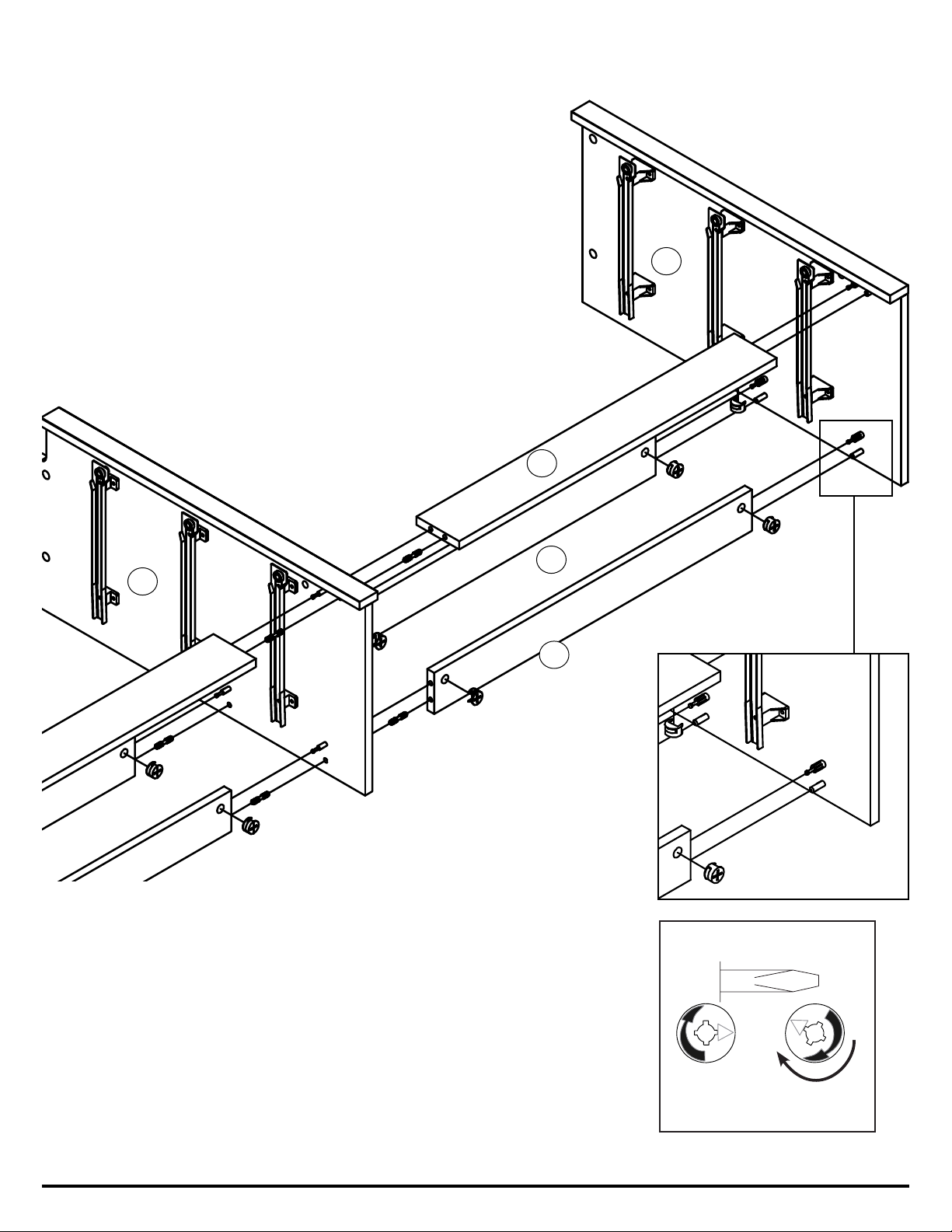

Insert double ended connecting rod and
black plastic dowel into the other end of
the rear (C7) and front (C8) stabilizers.
Then, attach to the center gable (C3).
Insérez le vis d’assemblage double et
le goujon en plastique noir dans l’autre
extrémité des stabilisateurs arrière (C7) et
avant (C8). Puis, les attachez au pignon
central (C3).
C2
C7
C7
C8

Page 8 of 16
Attach remaining front stabilizer (C8), and 2 rear stabilizers (C7) to
the right (C4) side and lock cams using a flat head screwdriver
Attachez le renforcement avant (C8) et 2 renforcement arrière (C7)
qui reste aux côtés droite (C4) et serrez les ferrures utilisant un
tournevis principal plat
4c
Tightening Cams
Serrez les ferrures
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
C4
C3
C7
C7
C8

Page 9 of 16

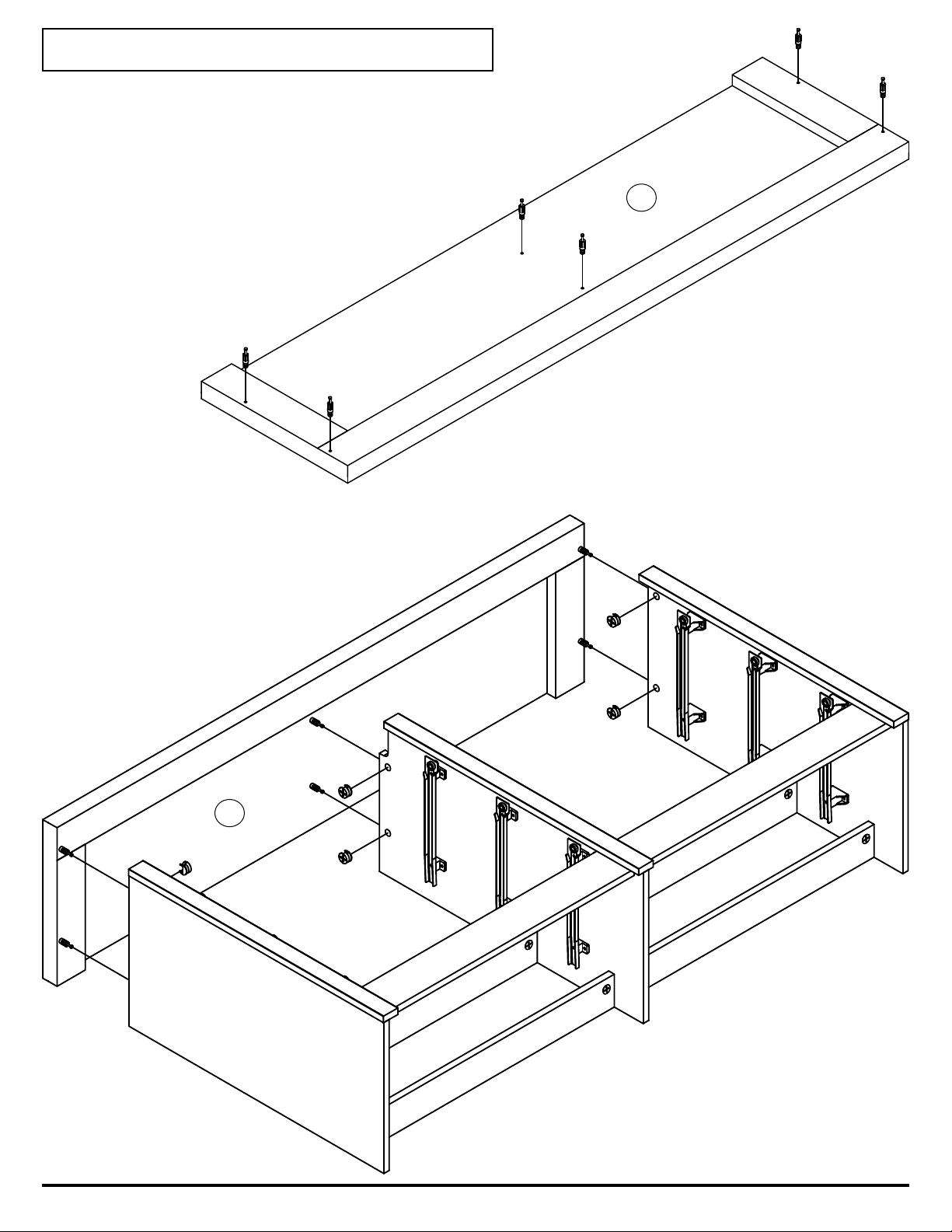

Screw green twister dowels into the top (C1)
Vissez les goujons de torison vert au dessus (C1)
5a
5b
C1
Step 5 Estimated Time: 10 Minutes
Insert cams into sides, attach the top
(C1) then, tighten cams.
Insérez les ferrures aux côtés, attachez
le dessus (C1) puis, serrez les ferrures
C1

Page 10 of 16

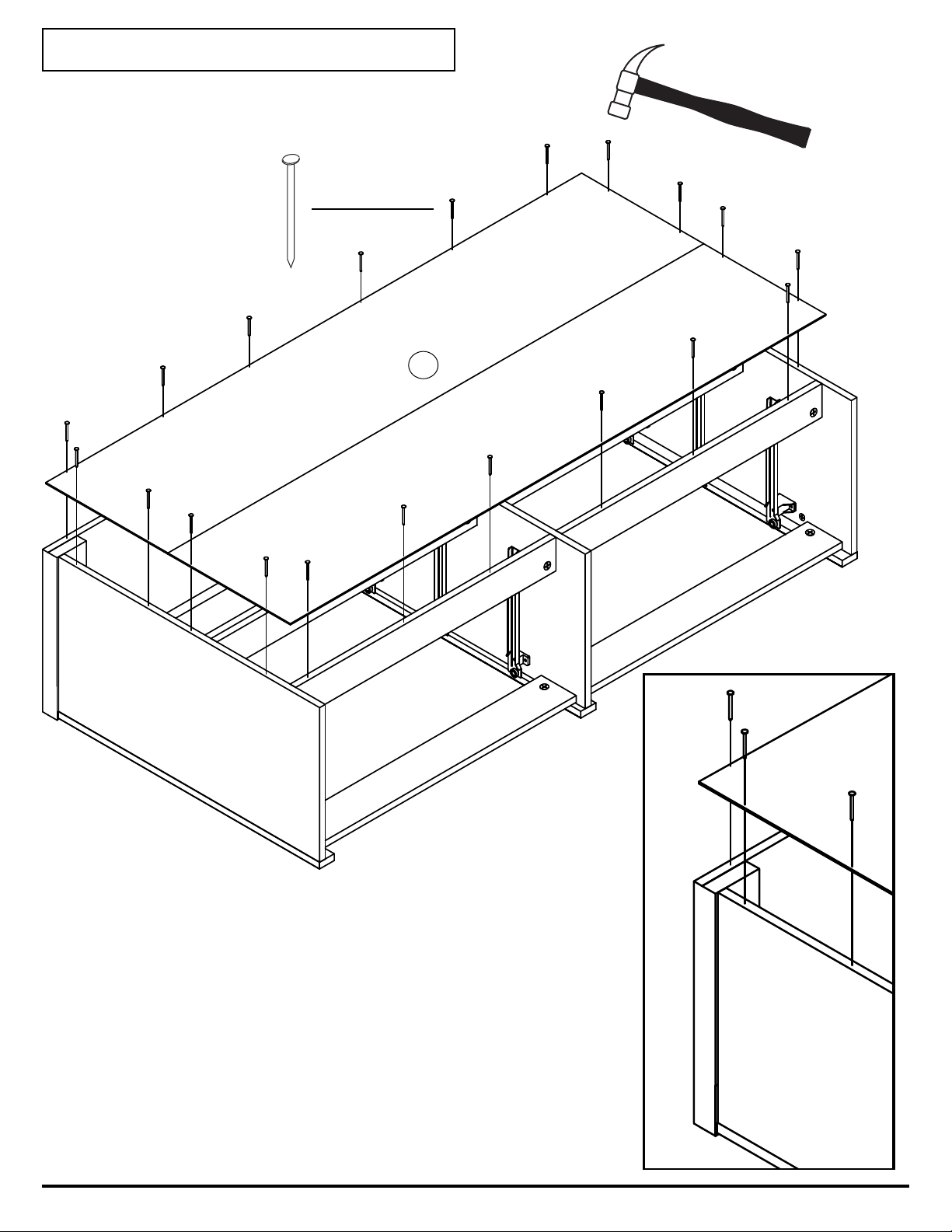

Attach backer with nails (C8)
Attachez le dos avec les clous (C8)
¾” Nail
Clou ¾”
Step 6 Estimated Time: 5 Minutes
C9

Page 11 of 16
D2
D4
D1
D3
Left Drawer Side (6)
Côté gauche du tiroir
DS-0412W-L
Right Drawer Side (6)
Côté droit du tiroir
DS-0412W-R
Drawer Back (6)
Arrière du tiroir
DK-0415W
Drawer Bottom (6)
Fond du tiroir
DB-0415
D1
D2 D3 D4 D5
Drawer Parts Pièces de tiroir
D5
Step 7 Estimated Time: 5 Minutes per Drawer
Insert small cams into drawer sides
Insérez les ferrures petite dans des côtés de tiroir
ÉTAPE 7 Temps prévu :
5 minutes PAR TIROIR
Screw black twister dowels into drawer fronts
Vissez les goujons torison noir dans des
avants de tiroir
7a 7b
D7
D2
D3
D1
Drawer Front (6)
Devant du tiroir petit
DF-10011-B black / noir
DF-10011-E espresso
DF-10011-L cherry / cerisier
DF-10023-H ebony / ébène*
DF-10026-W white / blanc

Page 12 of 16

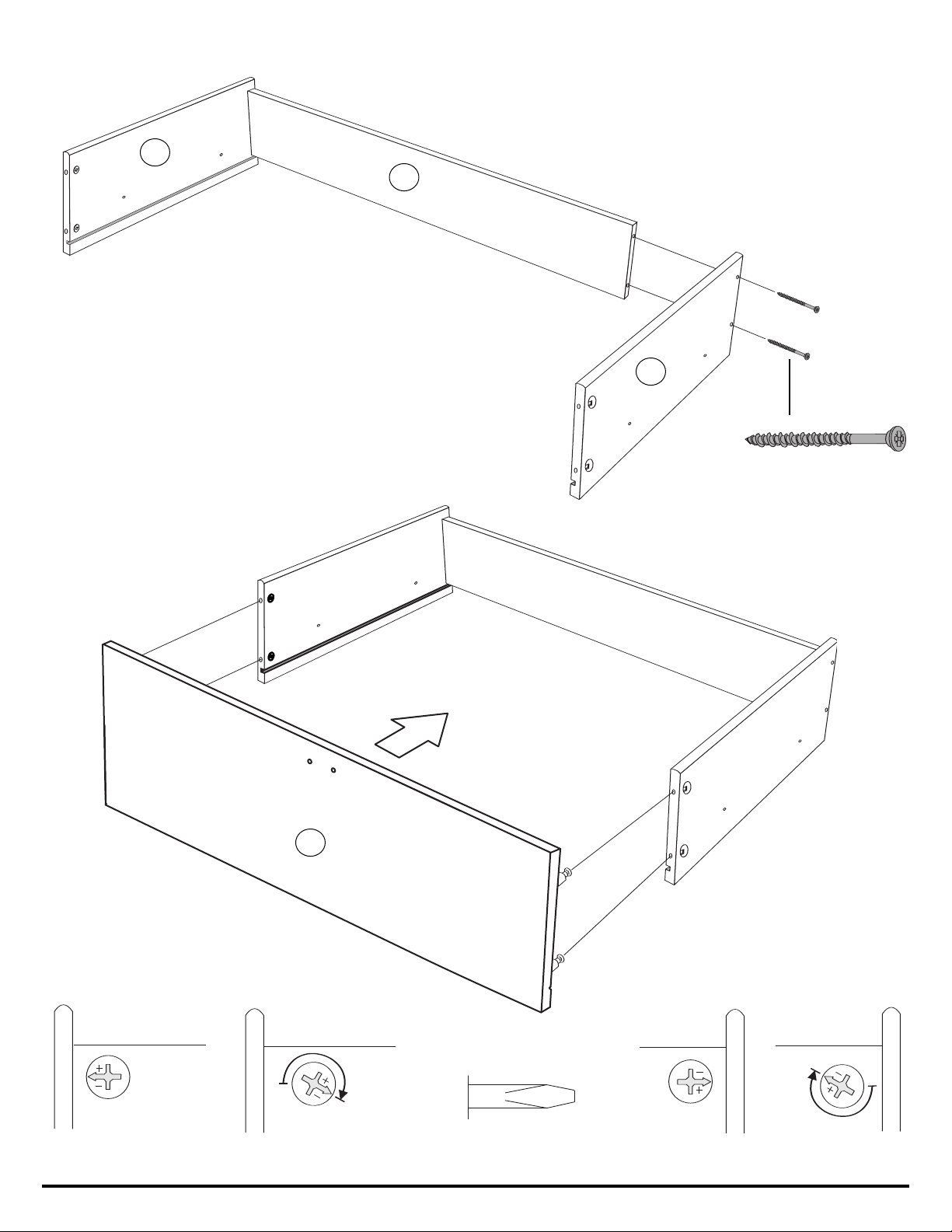

Attach drawer sides to drawer back with 1½” Hi Lo screws
Attachez les côtés de tiroir au dos de tiroir avec les vis noires avec 1 ½po.
7c
7d #8 - 1½” Hi Lo Screws
Vis no.8 - 1½po.
D4
Attach drawer front and tighten cams
Attachez le tiroir avant et serrez les cames
Right Drawer Side
Locked
Turn 210°
Unlocked
Left Drawer Side
Unlocked Locked
Turn 210°
Left Drawer Side
Côté gauche du tiroir
Right Drawer Side
Côté droit du tiroir
D2
D3
D1

Page 13 of 16
7e
7f
Turn drawer upside down and slide drawer bottom into grooves
Tournez le tiroir à l’envers et glissez le fond de tiroir dans des cannelures
Secure the drawer bottom to the drawer back with nails
Fixez le fond de tiroir au dos de tiroir avec des clous
C
Use 4 nails per drawer
Employez 4 clous par tiroir
D5
D5
D5
Grooves
Rainures

Page 14 of 16
Attach pull with supplied screws
Attachez le bouton avec vis fournies
7h
Insert the Drawer Bottom Stabilizer
Insérez le stabilisateur du fond de tiroir
Position the Stabilizer in the center of the
drawer and insert it into the groove on the
drawer front. This is the same groove that
you inserted the drawer bottom into.
Then, tighten screw until it is flush.
7g
Placez le stabilisateur au centre du tiroir et
insérez-le dans la cannelure sur l’avant de
tiroir. C’est la même cannelure que vous avez
inséré le fond de tiroir dans.
Puis, serrez la vis jusqu’à ce qu’elle soit
affleurante
For Washed Ebony finish
Pour fini ébène délavé
For White finish
Pour fini blanc
For Black, Espresso and Cherry finishes
Pour fini noir, espresso, et cerisier
Groove on
drawer front
Cannelure sur
l’avant de tiroir

Page 15 of 16

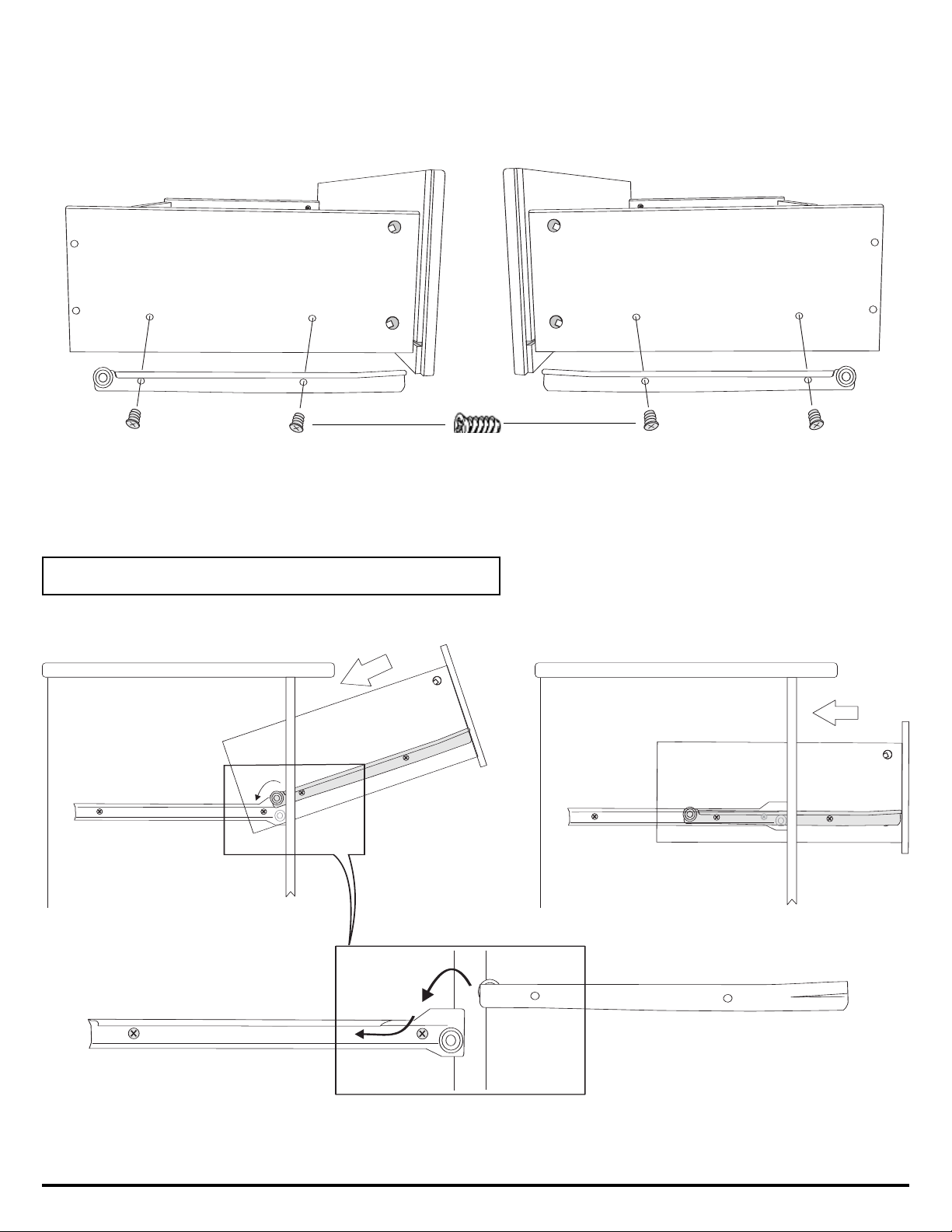

7i Attach drawer slides to left and right drawer sides using Euro screws
Attachez les glissements de tiroir aux côtés gauche et droit du tiroir avec les vis “Euro”
Left Drawer Side
Côté gauche du tiroir
Right Drawer Side
Côté droit du tiroir
Euro Screw
Vis “Euro”
Step 8 Estimated Time: 1 Minute
Note: When drawers are installed correctly,
you will not be able to remove them without
first lifting up the drawer front.
A.
DrawerCabinet
B.
Insert drawers
Insérez les tiroirs
NOTE: Quand des tiroirs sont installés correctement,
vous ne pourrez pas les enlever sans se soulever
d’abord vers le haut de l’avant de tiroir.

Page 16 of 16
CALL US
1-877-PREPAC1 (1-877-773-7221)
Mon - Fri 7am - 4pm PST
10am - 7pm EST
Email Us: [email protected]
Give Us Your Feedback
Attaching and Using the Cable Ti
e
We strongly recommend using a cable tie on all
furniture, especially if small children have access
With the #6-3/4” screw, attach one of
the mounting bases to one of the sides
1 inch from the top.
Avec le #6-3/4” vis, attacher une des
bases montant à un des côtés 1 pouce
du sommet.
Attach the 2nd mounting base to the wall 2” lower than the one
on the cabinet
Find a wall stud and attach the mounting base with
a 1½” screw (not included). If you cannot locate a stud, use an
approved wall mounting system
Important:
Attacher la deuxième base montant au mur 2” plus bas que le
l'un sur le cabinet.
Trouver un clou de mur et attacher la base montant
avec un 1½» la vis (n'a pas inclus). Si vous ne pouvez pas
localiser un clou, utilisez un
système fixé au mur approuvé
Important :
Feed the cable tie through each
mounting base and then through
the locking mechanism to tighten.
Nourrir l'attache de câble par
chacun montant la base et alors
par le mécanisme de verrouillage
pour resserrer.
#6 - 3/4" screw
Vis no. 6 - ¾po.
1”
Nous recommandons utilisant fortement une
attache de câble sur tous les meubles, surtout
si les petits enfants ont accès
1½”
Wall Stud
Goujon de mur
Attacher et Utilisation
de l'Attache de Câble
9a 9b
9c
STEP 9
