PRESIDENT Truman 0341 User manual

Manuel d’utilisation / Manual del usuario
Owner’s manual / 
TRUMAN

Votre PRESIDENT TRUMAN ASC en un coup d’œil Un vistazo a vuestro PRESIDENT TRUMAN ASC
Twój PRESIDENT TRUMAN ASCYour PRESIDENT TRUMAN ASC at a glance

SOMMAIRE
INSTALLATION 5
UTILISATION 7
CARACTÉRISTIQUES TECHNIQUES 9
GUIDE DE DÉPANNAGE 10
COMMENT ÉMETTRE/RECEVOIR UN MESSAGE 10
GLOSSAIRE 10
DÉCLARATION DE CONFORMITÉ 13
GARANTIE 14
TABLEAUX DES FRÉQUENCES 47 ~ 49
NORMES EUROPÉENNES 50
SUMARIO
INSTALACIÓN 17
UTILIZACIÓN 19
CARACTERÍSTICAS TÉCNICAS 21
GUÍA DE PROBLEMAS 22
COMO EMITIR O RECIBIR UN MENSAJE 22
LÉXICO 22
DECLARACIÓN CE DE CONFORMIDAD 25
GARANTÍA 26
TABLAS DE FRECUENCIAS 47 ~ 49
NORMAS EUROPEAS 50
SUMMARY
INSTALLATION 29
HOW TO USE YOUR CB 31
TECHNICAL CHARACTERISTICS 33
TROUBLE SHOOTING 34
HOW TO TRANSMIT OR RECEIVE A MESSAGE 34
GLOSSARY 34
CERTIFICATE OF CONFORMITY 37
FREQUENCY TABLES 47 ~ 49
EUROPEAN NORMS 50

INSTALOWANIE 39
UŻYTKOWANIE RADIOTELEFONU 41
DANE TECHNICZNE 43
INSTRUKCJA POSTĘPOWANIA W PRZYPADKU
PROBLEMÓW Z RADIEM 44
JAK NADAWAĆ I ODBIERAĆ INFORMACJE 44
SŁOWNIK 44
ZOBOWIĄZANIA GWARANTA 45
DEKLARACJA ZGODNOŚCI 46
TABELA CZĘSTOTLIWOŚCI 47 ~ 49
NORMY EUROPEJSKIE 50
Français
Polski
Español
English
3

Français
APPAREIL MULTI-NORMES !
Voir fonction “F” page 8 et tableau des Normes
Européennes page 50.
ATTENTION !
Avant toute utilisation, prenez garde de ne jamais
émettresansavoirbranchél’antenne(connecteurB
situé sur la face arrière de l’appareil), ni réglé le TOS
(Tauxd’Ondes Stationnaires)! Sinon,vous risquezde
détruire l’amplificateur de puissance, ce qui n’est
pas couvert par la garantie.
Français
4

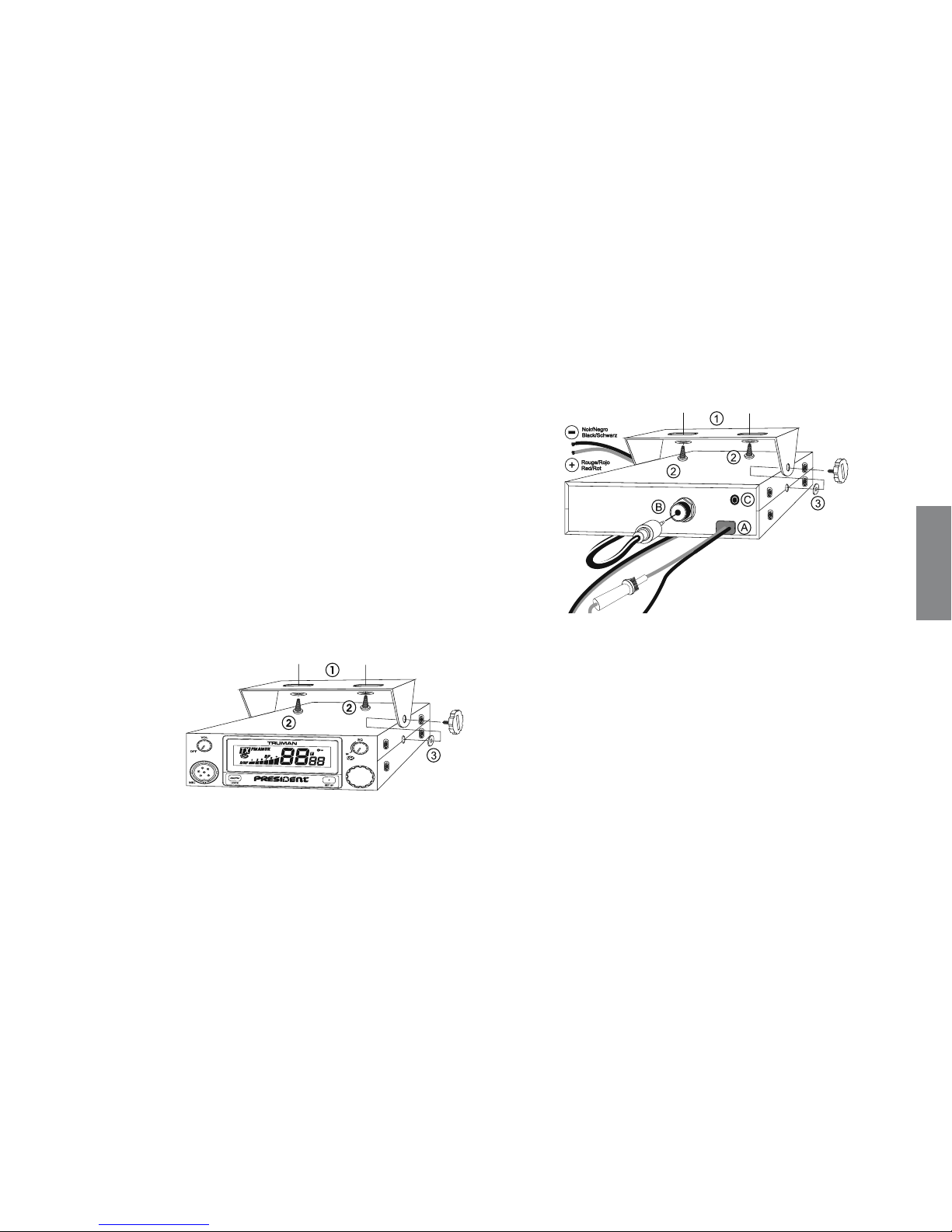

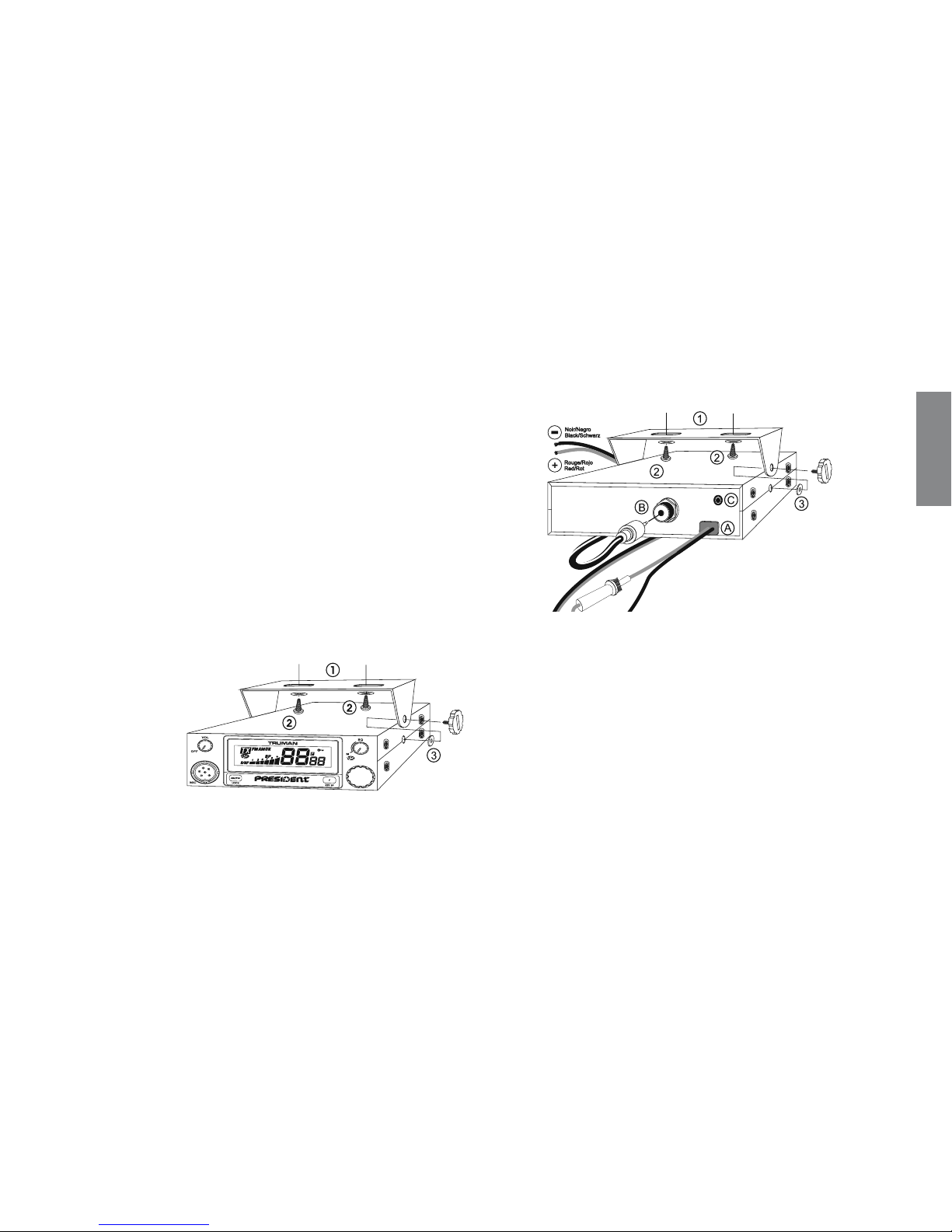

SCHÉMA GÉNÉRAL
DE MONTAGE
Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière
génération. Cette nouvelle gamme de postes vous fait accéder à la
communication électronique la plus performante. Grâce à l’utilisation de
technologies de pointe garantissant des qualités sans précédent, votre
PRESIDENTTRUMANASCestunnouveaujalondanslaconvivialitéetlasolution
par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur
parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce
moded’emploiavantd’installeretd’utiliservotreCBPRESIDENTTRUMANASC.
A) INSTALLATION
1) CHOIX DE L’EMPLACEMENT ET MONTAGE DU POSTE MOBILE
a) Choisissez l’emplacement le plus approprié à une utilisation simple et pratique de
votre poste mobile.
b) Veillez à ce qu’il ne gêne pas le conducteur ni les passagers du véhicule.
c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne,
accessoires...) afin qu’ils ne viennent en aucun cas perturber la conduite du véhicule.
d) Utilisez pour le montage le berceau (1) livré avec l’appareil, fixez-le solidement à
l’aide des vis auto taraudeuse (2) fournies (diamètre de perçage 3,2 mm). Prenez
garde de ne pas endommager le système électrique du véhicule lors du perçage
du tableau de bord.
e) Lors du montage, n’oubliez pas d’insérer les rondelles de caoutchouc (3) entre le
poste et son support. Celles-ci jouent en effet un rôle «d’amortisseur» et permettent
une orientation et un serrage en douceur du poste.
f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son
cordon.
- NOTA : Votre poste mobile possédant une prise micro en façade peut être encastré
dans le tableau de bord. Dans ce cas, il est recommandé d’y adjoindre un haut-
parleur externe pour une meilleure écoute des communications (connecteur EXT.SP
situé sur la face arrière de l’appareil : C). Renseignez-vous auprès de votre revendeur
le plus proche pour le montage sur votre appareil.
Français
5

2) INSTALLATION DE L’ANTENNE
a) Choix de l’antenne
- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil
saura orienter votre choix.
b) Antenne mobile
- Il faut l’installer à un endroit du véhicule où il y a un maximum de surface métallique
(plan de masse), en s’éloignant des montants du pare-brise et de la lunette arrière.
- Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne CB doit
être au-dessus de celle-ci.
- Il existe 2 types d’antennes : les préréglées et les réglables.
- Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon de toit
ou malle arrière).
- Les réglables offrent une plage d’utilisation beaucoup plus large et permettent de
tirer parti de plans de masse moins importants (voir § 5 RÉGLAGE DU TOS) .
- Pour une antenne à fixation par perçage, il est nécessaire d’avoir un excellent
contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau
de la vis et de l’étoile de serrage.
- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l’écraser
(risque de rupture ou de court-circuit).
- Branchez l’antenne (B).
c) Antenne fixe
- Veillez à ce qu’elle soit dégagée au
maximum. En cas de fixation sur un mât,
il faudra éventuellement haubaner
conformément aux normes en vigueur (se
renseignerauprèsd’unprofessionnel). Les
antennes et accessoires PRESIDENT sont
spécialementconçuspour un rendement
optimaldechaqueappareildela gamme.
3) CONNEXION DE L’ALIMENTATION
Votre PRESIDENT TRUMAN ASC est muni d’une protection contre les inversions de
polarité. Néanmoins, avant tout branchement, vérifiez vos connexions.
Votre poste doit être alimenté par une source de courant continu de 12 Volts (A). À
l’heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise
à la masse négative. On peut s’en assurer en vérifiant que la borne (-) de la batterie
soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez
votre revendeur.
ATTENTION : Les camions possèdent généralement deux batteries et une installation
électrique en 24 Volts. Il sera donc nécessaire d’intercaler dans le circuit électrique
un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12).
Toutes les opérations de branchement suivantes doivent être effectuées cordon
d’alimentation non raccordé au poste :
a) Assurez-vous que l’alimentation soit bien de 12 Volts.
b) Repérez les bornes (+) et (-) de la batterie (+= rouge, -= noir). Dans le cas où il
serait nécessaire de rallonger le cordon d’alimentation, utilisez un câble de section
équivalente ou supérieure.
c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons
donc de brancher directement le cordon d’alimentation sur la batterie (le branche-
mentsurle cordondel’autoradio
ou sur d’autres parties du circuit
électriquepouvantdans certains
cas favoriser la réception de
signaux parasites).
d) Branchez le fil rouge (+) à la
borne positive de la batterie et
le fil noir (-) à la borne négative
de la batterie.
e) Branchez le cordon d’alimenta-
tion au poste.

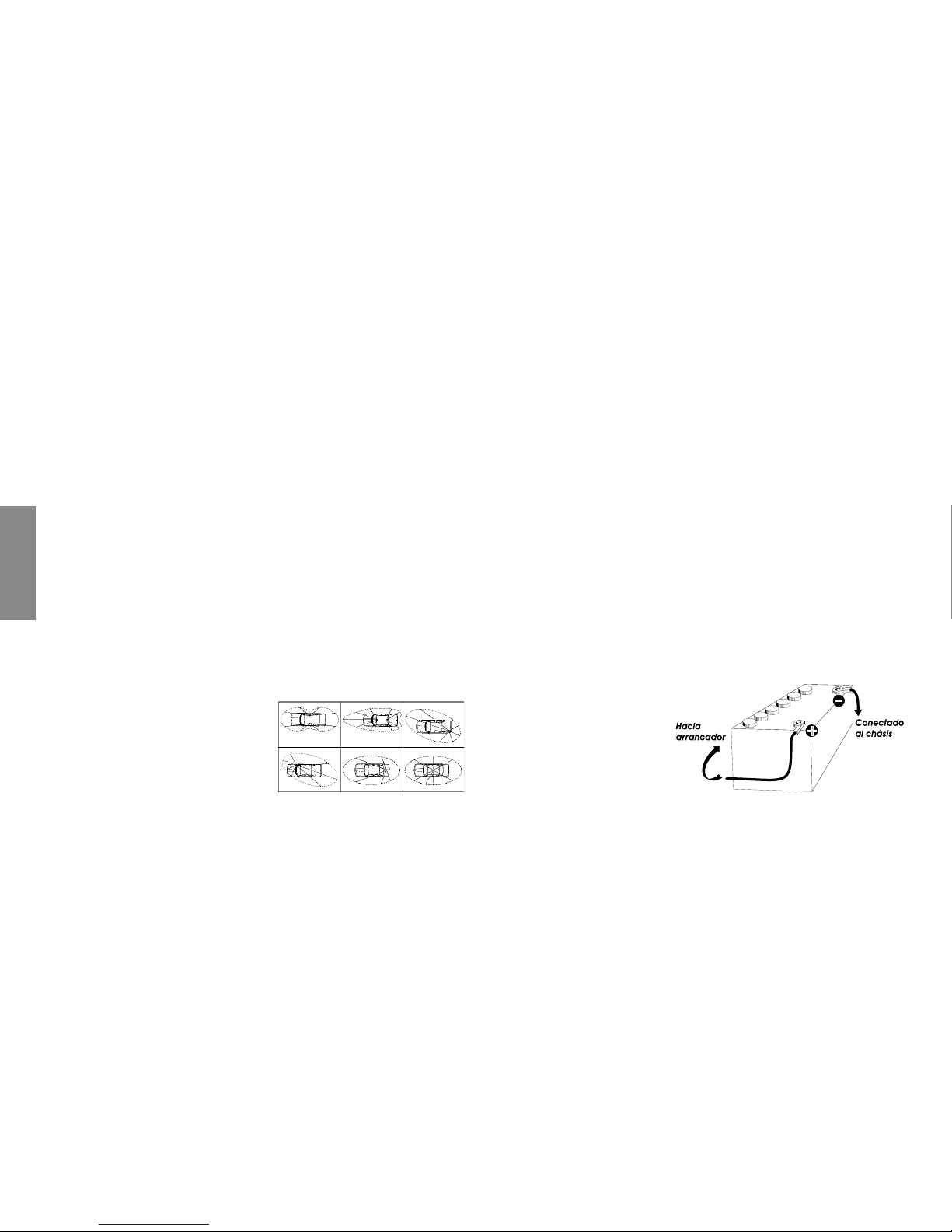

LOBE DE RAYONNEMENT
Français
Français
6

ATTENTION : Ne jamais remplacer le fusible d’origine (2 A) par un modèle d’une valeur
différente !
4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE
UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la
pédale du micro)
a) Branchez le micro,
b) Vérifiez le branchement de l’antenne,
c) Mise en marche de l’appareil : tournez le bouton de volume (1) dans le sens des
aiguilles d’une montre jusqu’à entendre un “clic”.
d) Tournez le bouton SQUELCH (3) au minimum (position M).
e) Réglez le bouton VOLUME à un niveau convenable.
f) Amenez le poste sur le canal 20 à l’aide du rotateur de canaux (4).
5) RÉGLAGE DU TOS (TOS : Taux d’ondes stationnaires)
ATTENTION : Opération à effectuer impérativement lors de la première utilisation de
l’appareil ou lors d’un changement d’antenne. Ce réglage doit être fait dans un
endroit dégagé, à l’air libre.
* Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT) :
a) Branchement du Tos-mètre :
- branchez le Tos-mètre entre le poste et l’antenne, le plus près possible du poste
(utilisez pour cela un câble de 40 cm maximum type CA-2C PRESIDENT).
b) Réglage du Tos :
- amenez le poste sur le canal 20,
- positionnez le commutateur du Tos-mètre en position CAL (calibrage),
- appuyez sur la pédale du micro pour passer en émission,
- amenez l’aiguille sur l’index à l’aide du bouton de calibrage,
- basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur
lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajustez votre
antenne jusqu’à obtention d’une valeur aussi proche que possible de 1 (une valeur
de TOS comprise entre 1 et 1,8 est acceptable),
- il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de
l’antenne.
Remarque : Afin d’éviter les pertes et atténuations dans les câbles de connexion
entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble
inférieure à 3m.
Maintenant, votre poste est prêt à fonctionner.
B) UTILISATION
1) MARCHE/ARRÊT - VOLUME
a) Pourallumervotreposte,tourner le bouton (1) dans le sens des aiguilles d’une montre.
b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des
aiguilles d’une montre.

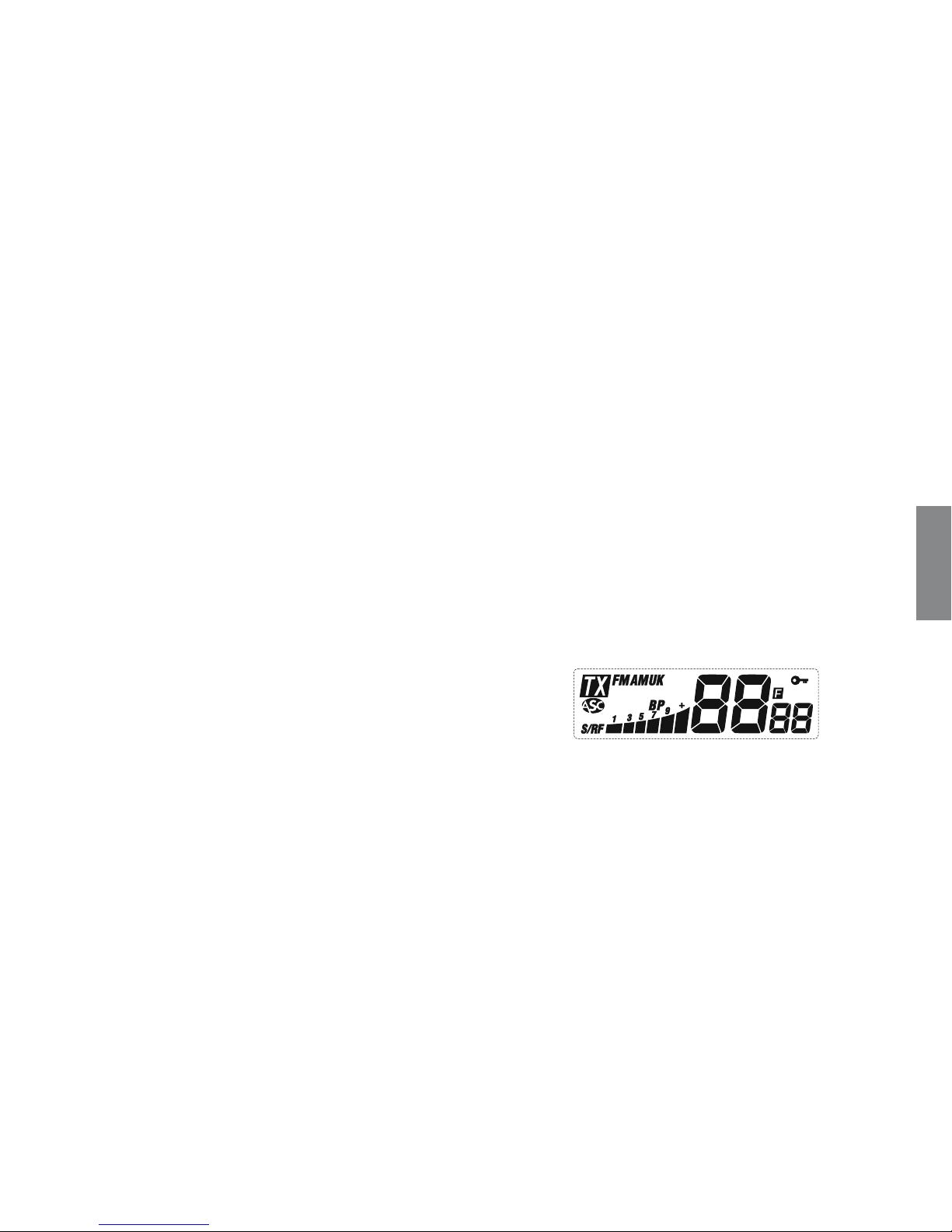

2) AFFICHEUR
Il permet de visualiser l’ensemble des fonctions :
Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise.
Français
7

3) ASC (Automatic Squelch Control) / SQUELCH
Cette fonction permet de supprimer les bruits de fond indésirables en l’absence
de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance
d’émission, mais il permet d’améliorer considérablement le confort d’écoute.
a) ASC : SQUELCH À RÉGLAGE AUTOMATIQUE
Brevet mondial, exclusivité PRESIDENT
Tourner le bouton du squelch (3) dans le sens contraire des aiguilles d’une montre
en position ASC. «ASC» apparaît sur l’afficheur. Aucun réglage manuel répétitif et
optimisation permanente entre la sensibilité et le confort d’écoute lorsque l’ASC est
actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des
aiguilles d’une montre. Dans ce cas le réglage du squelch redevient manuel. «ASC»
disparaît de l’afficheur.
b) SQUELCH MANUEL
Tourner le bouton du squelch dans le sens des aiguilles d’une montre jusqu’au point
exact où tout bruit de fond disparaît. C’est un réglage à effectuer avec précision,
car mis en position maximum dans le sens des aiguilles d’une montre, seuls les signaux
les plus forts peuvent être perçus.
4) SÉLECTEUR DE CANAUX : Rotateur en façade
Ce bouton permet de monter ou de descendre d’un canal. Un “Beep” sonore est
émis à chaque changement de canal si la fonction KEY BP est activée («BP» est
affiché). Voir fonction KEY BP.
5) F ~ KEY BP
F - SÉLECTION DE LA BANDE DE FRÉQUENCES
(configuration : E; d; EU; EC; U; PL).
Les bandes de fréquences doivent être choisies selon le pays ou vous utilisez votre
appareil. N’utilisez en aucun cas une configuration différente. Certains pays néces-
sitent une licence d’utilisation.
Voir tableau page 51.
Procédure: - éteindrel’appareil.Maintenir appuyée la touche Fetrallumerl’appareil.
et la lettre correspondant à la configuration clignotent.
- Pour changer de configuration, utiliser le rotateur de canaux en face avant.
- Quand la configuration est choisie, appuyez 1 seconde sur la touche F. et la lettre
correspondant à la configuration s’affichent en continu, un “beep” est émis.
Àcestade, confirmerlasélection en éteignantpuisenallumant à nouveaul’appareil.
Voir les tableaux des configurations / bande de fréquences pages 47 à 50.
KEY BP Beep sonore au changement de canal, touches etc. (pression longue)
Activer la fonction KEY BP en appuyant sur la douche KEY BP pendant 1 seconde.
Un “beep” est émis et l’icône «BP» s’affiche. Désactiver la fonction en appuyant sur
la touche KEY BP. L’icône «BP» disparaît.
6) AM/FM ~ LOCK
AM/FM (pression brève)
Ce commutateur permet de sélectionner le mode de modulation AM ou FM. Votre
mode de modulation doit correspondre à celui de votre interlocuteur.
Modulation d’Amplitude/ AM : Communications sur terrain avec reliefs et obstacle
sur moyenne distance (mode le plus utilisé en France).
Modulation de Fréquence/ FM : Communication rapprochée sur terrain plat et
dégagé.
LOCK (pression longue)
Permet de bloquer toutes les touches de la face avant ainsi que le rotateur. Un signal
sonore d’erreur est émis quand une touche est utilisée alors que la fonction LOCK est
activée. Une pression longue sur LOCK active/désactive la fonction LOCK. L’icône
s’affiche quand la fonction est active.
Français
Français
8

L’émission et la réception restent opérationnelles.
7) PRISE MICRO 6 BROCHES
Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de
votre véhicule. Voir schéma de branchement en page 49.
8) PÉDALE D’ÉMISSION DU MICRO PTT
Bouton d’émission, appuyer pour parler, s’affiche, et relâcher pour recevoir un
message.
FILTRE ANL (Automatic Noise Limiter)
L’appareil est équipé d’un filtre automatique qui réduit les bruits de fond et
certains parasites en réception.
A)ALIMENTATION (13,2 V)
B) PRISE D’ANTENNE (SO-239)
C)PRISE POUR HAUT-PARLEUR EXTÉRIEUR (8 Ω, Ø 3,5 mm)
C) CARACTÉRISTIQUES TECHNIQUES
1) GÉNÉRALES
- Canaux : 40
- Modes de modulation : AM / FM
- Gamme de fréquence : de 26.965 MHz à 27.405 MHz
- Impédance d’antenne : 50 ohms
- Tension d’alimentation : 13.2 V
- Dimensions (en mm) : 125 (L) x 150 (P) x 45(H)
- Poids : ~0,7 kg
- Accessoires inclus : 1 microphone Electret et son
support, 1 berceau, vis de fixation
- Filtre : ANL (Automatic Noise Limiter) intégré
2) ÉMISSION
- Tolérance de fréquence : +/- 200 Hz
- Puissance porteuse : 1 W AM / 4 W FM
- Émissions parasites : inférieure à 4 nW (- 54 dBm)
- Réponse en fréquence : 300 Hz à 3 kHz
- Puissance émise dans le canal adj. : inférieure à 20 µW
- Sensibilité du microphone : 7 mV
- Consommation : 1,7 A (avec modulation)
- Distorsion maxi. du signal modulé : 1,8 %
3) RÉCEPTION
- Sensibilité maxi à 20 dB sinad : 0.5 µV - 113 dBm
- Réponse en fréquence : 300 Hz à 3 kHz
- Sélectivité du canal adj. : 60 dB
- Puissance audio maxi : 2 W
- Sensibilité du squelch : mini 0.2 µV - 120 dBm
maxi 1 mV - 47 dBm
- Taux de réj. fréq. image : 60 dB
- Taux de réjection fréq. interméd. : 48 dB
- Consommation : 300 mA nominal / 750 mA max
Français
9

D) GUIDE DE DÉPANNAGE
1) VOTRE POSTE N’ÉMET PAS OU VOTRE ÉMISSION EST DE
MAUVAISE QUALITÉ
Vérifiez que :
- l’antenne soit correctement branchée et que le TOS soit bien réglé.
- le micro soit bien branché.
- la configuration programmée soit la bonne (voir tableau page 50).
2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE
MAUVAISE QUALITÉ
Vérifiez que :
- le niveau du squelch soit correctement réglé.
- la configuration programmée soit la bonne (voir tableau page 50).
- le bouton Volume soit réglé à un niveau convenable.
- le micro soit branché.
- l’antenne soit correctement branchée et le TOS bien réglé.
- vous êtes bien sur le même type de modulation que votre interlocuteur.
3) VOTRE POSTE NE S’ALLUME PAS
Vérifiez :
- votre alimentation.
- qu’il n’y ait pas d’inversion des fils au niveau de votre branchement.
- l’état du fusible.
E) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE ?
Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation
de fonctionner (antenne branchée).
Choisissez votre canal (19, 27).
Choisissezvotremode(AM, FM) qui doit êtrelemêmequecelui de votre interlocuteur.
Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Atten-
tion stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance
de votre signal et devra entraîner une réponse du type «Fort et clair la station».
Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal
d’appel (19, 27), et que la communication est établie avec votre interlocuteur, il est
d’usage de choisir un autre canal disponible afin de ne pas encombrer le canal
d’appel.
F) GLOSSAIRE
Au fil de l’utilisation de votre TX, vous découvrirez parfois un langage particulier
employé par certains cibistes. Afin de vous aider à mieux le comprendre, vous trou-
verez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés.
Toutefois, il est évident qu’un langage clair et précis facilitera le contact entre tous
les amateurs de radiocommunication. C’est la raison pour laquelle les termes que
vous lirez ci-dessous sont donnés à titre indicatif, mais ne sont pas à utiliser de façon
formelle.
ALPHABET PHONÉTIQUE INTERNATIONAL
AAlpha HHotel OOscar VVictor
B Bravo IIndia PPapa WWhiskey
CCharlie JJuliett QQuebec XX-ray
D Delta K Kilo RRomeo YYankee
E Echo L Lima S Sierra ZZulu
F Foxtrott MMike TTango
GGolf NNovember U Uniform
FrançaisFrançais
Français
10

LANGAGE TECHNIQUE
AM : Amplitude Modulation (modulation d’amplitude)
BLU : Bande latérale unique
BF : Basse fréquence
CB : Citizen Band (canaux banalisés)
CH : Channel (canal)
CQ : Appel général
CW : Continuous waves (morse)
DX : Liaison longue distance
DW : Dual watch (double veille)
FM : Frequency modulation (modulation de fréquence)
GMT : Greenwich Meantime (heure méridien Greenwich)
GP : Ground plane (antenne verticale)
HF : High Frequency (haute fréquence)
LSB : Low Side Band (bande latérale inférieure)
RX : Receiver (récepteur)
SSB : Single Side Band (Bande latérale unique)
SWR : Standing Waves Ratio
SWL : Short waves listening (écoute en ondes courtes)
SW : Short waves (ondes courtes)
TOS : Taux d’ondes stationnaires
TX : Transceiver. Désigne un poste émetteur-récepteur CB.
Indique aussi l’émission.
UHF : Ultra-haute fréquence
USB : Up Side Band (bande latérale supérieure)
VHF : Very high Frequency (très haute fréquence)
LANGAGE CB
ALPHA LIMA : Amplificateur linéaire
BAC : Poste CB
BASE : Station de base
BREAK : Demande de s’intercaler, s’interrompre
CANNE À PÊCHE : antenne
CHEERIO BY : Au revoir
CITY NUMBER : Code postal
COPIER : Écouter, capter, recevoir
FIXE MOBILE : Station mobile arrêtée
FB : Fine business (bon, excellent)
INFERIEURS : Canaux en-dessous des 40 canaux autorisés
(interdits en France)
MAYDAY : Appel de détresse
MIKE : Micro
MOBILE : Station mobile
NÉGATIF : Non
OM : Opérateur radio
SUCETTE : Micro
SUPÉRIEURS : Canaux au-dessus des 40 canaux autorisés
(interdits en France)
TANTE VICTORINE : Télévision
TONTON : Amplificateur de puissance
TPH : Téléphone
TVI : Interférences TV
VISU : Se voir
VX : Vieux copains
WHISKY : Watts
WX : Le temps
XYL : L’épouse de l’opérateur
YL : Opératrice radio
51 : Poignée de mains
73 : Amitiés
88 : Grosses bises
Français
11

99 : Dégager la fréquence
144 : Polarisation horizontale, aller se coucher
318 : Pipi
600 ohms : le téléphone
813 : Gastro liquide (apéritif)
CODE «Q»
QRA : Emplacement de la station
QRA Familial : Domicile de la station
QRA PRO : Lieu de travail
QRB : Distance entre 2 stations
QRD : Direction
QRE : Heure d’arrivée prévue
QRG : Fréquence
QRH : Fréquence instable
QRI : Tonalité d’émission
QRJ : Me recevez-vous bien ?
QRK : Force des signaux (R1 à R5)
QRL : Je suis occupé
QRM : Parasites, brouillage
QRM DX : Parasites lointains
QRM 22 : Police
QRN : Brouillage atmosphérique (orages)
QRO : Fort, très bien, sympa
QRP : Faible, petit
QRPP : Petit garçon
QRPPette : Petite fille
QRQ : Transmettez plus vite
QRR : Nom de la station
QRRR : Appel de détresse
QRS : Transmettez plus lentement
QRT : Cessez les émissions
QRU : Plus rien à dire
QRV : Je suis prêt
QRW : Avisez que j’appelle
QRX : Restez en écoute un instant
QRZ : Indicatif de la station : par qui suis-je appelé?
QSA : Force de signal (S1 à S9)
QSB : Fading, variation
QSJ : Prix, argent, valeur
QSK : Dois-je continuer la transmission ?
QSL : Carte de confirmation de contact
QSO : Contact radio
QSP : Transmettre à...
QSX : Voulez-vous écouter sur...
QSY : Dégagement de fréquence
QTH : Position de station
QTR : Heure locale
CANAUX D’APPEL
27 AM : appel général en zone urbaine
19 AM : Routiers
9 AM : Appel d’urgence
Français
Français
12

DÉCLARATION DE CONFORMITÉ
Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 – 34540 Balaruc – FRANCE, Déclarons, sous notre seule responsabilité que l’émetteur-récepteur de radiocommunication CB, Marque : PRESIDENT Modèle : TRUMAN Fabriqué au Vietnam est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu’aux Normes Euro- péennes suivantes:
EN 300 135-1 V1.1.2 (2000-8) EN 300 135-2 V1.1.1 (2000-8)
EN 300 433-1 V1.1.3 (2000-12) EN 300 433-2 V1.1.2 (2000-12)
EN 301 489-1 V1.8.1 (2010-1)
EN 301 489-13 V1.2.1 (2002-8)
EN 60215 (1996)
Balaruc, le 15/07/2010
Jean-Gilbert MULLER Directeur Général
Français
13

Ce poste est garanti 5 ANS pièces et main d’oeuvre dans son pays d’achat contre tout vice de fabrication reconnu
par notre service technique. Il est recommandé de lire attentivement les conditions ci-après et de les respecter
sous peine d’en perdre le bénéfice.
* Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l’ achat.
* Détacher après l’avoir fait remplir la partie ci-contre et la retourner dûment complétée.
* Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge
par notre Société.
* Une preuve d’achat doit être jointe obligatoirement avec le poste à réparer.
* Les dates inscrites sur le bon de garantie et la preuve d’achat doivent concorder.
* Ne pas procéder à l’installation de votre appareil sans avoir lu ce manuel d’instructions.
* Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La garantie est
valable dans le pays d’achat.
Ne sont pas couverts :
* Les dommages causés par accident , choc ou emballage insuffisant.
* Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dûs à une mauvaise utilisation
( antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
* La garantie ne peut être prorogée par une immobilisation de l’appareil dans nos ateliers, ni par un changement
d’un ou plusieurs composants ou pièces détachées.
* Les interventions ayant modifiées les caractéristiques d’agrément, les réparations ou modifications effectuées
par des tiers non agréés par notre Société.
Si vous constatez des défauts de fonctionnement :
* Vérifier l’alimentation de votre appareil et la qualité du fusible.
* Contrôlez les différents branchements: jacks, prise d’antenne, prise du microphone...
* Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch
au minimum, commutateur PA/CB, etc...
* En cas de non prise en charge au titre de la garantie, l’intervention et la réexpédition du matériel seront facturés.
* Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au
nouveau propriétaire pour le suivi S.A.V.
* En cas de dysfonctionnement réel, mettez-vous d’abord en rapport avec votre revendeur qui décidera de la
conduite à tenir.
* Dans le cas d’une intervention hors garantie, un devis sera établi avant toute réparation.
SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE
Vous venez de faire confiance à la qualité et à l’expérience de PRESIDENT et nous vous remercions. Pour que vous
soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N’oubliez pas de
nous retourner la partie droite de ce bon de garantie, c’est très important pour vous car cela permet d’identifier votre
appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous
connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l’avenir de la CB.
La Direction Technique
et
Le Service Qualité
Date d’achat : ................................................................................................................
Type : radio CB TRUMAN ASC
N° de série : ..................................................................................................................
VOLET À CONSERVERCONDITION GÉNÉRALES DE GARANTIE
14

QUESTIONNAIRE CB CONFIDENTIELVOLET À RENVOYER SOUS ENVELOPPE
Nom...........................................................................................Prénom.....................................................................
Adresse .......................................................................................................................................................................
.....................................................................................................................................................................................
Ville..................................................................... Code postal...................................... Tel .........................................
Depuis quand faîtes-vous de la CB ?..........................................................................................................................
Qu’aviez-vous comme poste auparavant ? .................................................................................................................
Quelle marque d’antenne utilisez-vous ? ....................................................................................................................
Quelles sont les raisons de votre achat ?
Info route Sécurité
Convivialité Technique
Assistance-radio Autres
Allez-vous l’installer en xe ou en mobile
Sur quel type de véhicule allez-vous l’installer ?
Auto Véhicule utilitaire Poids lourd
Êtes-vous aflié à une fédération ? ...............................................ou à un Club ?......................................................
Quels magazines de CB lisez-vous ?..........................................................................................................................
Avez-vous d’autres lectures ? .....................................................................................................................................
Quels sont vos loisirs ?................................................................................................................................................
Quelle est votre tranche d’âge ?
- de 20 20/30 30/40
40/50 50/60 + de 60
Quelle est votre profession ?
sans profession employé ouvrier
chauffeur agriculteur étudiant
cadre prof. libérale
SERVICE DES GARANTIES
Route de SÈTE - BP 100
34540 BALARUC - FRANCE
Date d’achat : ................................................................................................................
Type : radio CB TRUMAN ASC
N° de série : ..................................................................................................................
SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE
15

¡ ATENCIÓN !
Antes de la utilización tengan cuidado de nunca
emitir sin haber previamente conectado la antena
(conector«B»situadoen la partetraseradesuequipo),
ajustada la ROE (Relación de Ondas Estacionarias)!
Sino, se expone a dañar el amplificador de potencia,
no cubierto por la garantía.
President Antenas Ibérica S.A. Declara bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y
del consejo de 9 de marzo de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre.
Este equipo es apto para su uso en territorio español, para lo cual requiere de autorización administrativa concedida por la Dirección General de Telecomunica-
ciones y Tecnologías de la Información. Para otros países consultar tabla de restricciones p. 51.
EQUIPO MULTI-NORMAS !
Ver la función “F” en pág. 20 y la tabla de Nor-
mas Europeas en la pág. 50.
Español
16

ESQUEMA GENERAL
DE MONTAJE
Bienvenido al mundo de los emisores-receptores CB de última generación.
Esta nueva gama de estaciones le permite acceder a la comunicación
electrónica más competitiva. Gracias a la utilización de tecnología punta
que garantiza una calidad sin precedentes, su PRESIDENT TRUMAN ASC
representa un nuevo hito en la facilidad de uso y la solución por excelencia
para el pro más exigente de CB. Para sacar el máximo partido de todas
sus posibilidades, le aconsejamos leer atentamente estas instrucciones de
uso antes de instalar y utilizar su CB PRESIDENT TRUMAN ASC.
A) INSTALACIÓN
1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO MÓVIL
a) Escoja el emplazamiento más apropiado para una utilización simple y práctica de
su estación móvil.
b) Procure que no moleste ni al conductor ni a los pasajeros del vehículo.
c) Prevea el paso y la protección de los diferentes cables, (alimentación, antena,
accesorios) con el fin de que en ningún caso perturben la conducción del vehículo. d) Utilice para el montaje el soporte (1) entregado con el aparato, fíjelo sólidamente
con ayuda de los tornillos auto-roscantes (2) proporcionados (diámetro de agujero
de 3,2 mm). Tenga cuidado de no dañar el sistema eléctrico del vehículo en el
momento del taladro del salpicadero.
e) En el momento del montaje, no se olvide de insertar las arandelas de caucho (3)
entre la estación y su soporte. Éstas tienen, en efecto, un papel «amortiguador» y
permiten una orientación y presión suaves de la estación.
f) Escoja un emplazamiento para el soporte del micro y prevea el paso de su cable.
- NOTA: Su estación móvil que posee una toma de micro en la parte anterior puede
ser empotrada en el cuadro de mandos. En ese caso, se recomienda añadirle un
altavoz externo para una mejor escucha de las comunicaciones (conector EXT.SP
situado en la cara posterior del aparato: C). Infórmese con su vendedor más próximo
para el montaje en su aparato.
Español
17

LÓBULO DE RADIACIÓN
2) INSTALACIÓN DE LA ANTENA
a) Elección de la antena
- En CB, cuanto más grande es una antena, mejor es su rendimiento. Su Centro de
Asesoramiento sabrá orientarle en su elección.
b) Antena móvil
- Hay que instalarla en un lugar del vehículo donde haya un máximo de superficie
metálica (plano de masa), alejándose de los montantes del parabrisas y de la luneta
trasera.
- En caso de que se haya instalado una antena de radioteléfono, la antena CB debe
estar por encima de ésta.
- Existen 2 tipos de antenas: las preajustadas y las regulables.
- Las preajustadas se utilizan preferentemente con un buen plano de masa (en el
techo o en el maletero).
- Lasregulablesofrecenun campo de uso mucho más ancho ypermiten sacar partido
de planos de masa menos importantes (véase § 5 AJUSTE DE LA ROE).
- Para una antena de fijación por taladro, es necesario tener un contacto excelente
entre la antena y el plano de masa; para ello, rasque ligeramente la chapa al nivel
del tornillo y de la arandela de presión.
- En el momento del paso del cable coaxial, tenga cuidado de no pellizcarlo ni
aplastarlo (riesgo de rotura o cortocircuito).
- Conecte la antena (B).
c) Antena fija
- Procure abrirla al máximo. En caso de fija-
ciónsobreun mástil, habráquesostenerla
eventualmente conforme a las normas
vigentes (infórmese con un profesional).
Lasantenas ylosaccesoriosPRESIDENThan
sido especialmente concebidos para un
rendimientoóptimode todos losaparatos
de la gama.
3) CONEXIÓN DEL ALIMENTADOR
Su PRESIDENT TRUMAN ASC está provisto de una protección contra las inversiones
de polaridad. Sin embargo, antes de cualquier empalme, verifique las conexiones.
Su estación debe ser alimentada por una fuente de corriente continua de 12 voltios
(A). Actualmente, la mayoría de los coches y camiones funcionan con una conexión
de masa negativa. Podemos asegurarnos verificando que el borne (-) de la batería
esté bien conectado al bloque motor o al chasis. En el caso contrario, consulte a
su vendedor.
ATENCIÓN: Los camiones poseen generalmente dos baterías y una instalación
eléctrica de 24 voltios. Será necesario pues intercalar en el circuito eléctrico un
convertidor de 24/12 voltios (Tipo PRESIDENT CV 24/12).
Las siguientes operaciones de conexión deben ser efectuadas con el cable de
alimentación no conectado a la estación:
a) Asegúrese de que la alimentación sea de 12 voltios.
b) Localice los bornes (+) y (-) de la batería (+= rojo, -= negro). En caso de que sea
necesario alargar el cable de alimentación, utilice un cable de sección equivalente
o superior.
c) Es necesario conectarse a un (+) y un (-) permanentes. Le aconsejamos, pues, que
conectedirectamente elcable dealimentaciónalabatería (elacoplamientoalcable
de la auto-radio o a otras partes
del circuito eléctrico pueden,
en ciertos casos, favorecer la
recepcióndeseñales parásitas).
d) Conecte el hilo rojo (+) al borne
positivo de la batería y el hilo
negro (-) al borne negativo de
la batería.
e) Conecte el cable de alimenta-
ción a la estación.
Español
18

ATENCIÓN: ¡Nunca reemplace el fusible de origen (2 A) por un modelo de un valor
diferente!
4) OPERACIONES DE BASE QUE HAY QUE EFECTUAR ANTES DE LA
PRIMERA UTILIZACIÓN, SIN PASAR POR EMISIÓN (sin apretar la
palanca del micro)
a) Conecte el micro,
b) Verifique la conexión de la antena,
c) Puesta en marcha del aparato: gire el botón del volumen (1) en el sentido de las
agujas del reloj hasta oír un «clic».
d) Gire el botón SQUELCH (3) al mínimo (posición M).
e) Ajuste el botón del volumen (1) a un nivel conveniente.
f) Dirija la estación al canal 20 con ayuda del conmutador rotativo de canales (4).
5) AJUSTE DE LA ROE (Relación de Ondas Estacionarias)
ATENCIÓN: Esta operación debe efectuarse necesariamente en el momento de
la primera utilización del aparato o en el momento de un cambio de antena. Este
ajuste debe se realizar en un lugar abierto, al aire libre.
* Ajustes con el medidor de ROE externo (tipo TOS-1 PRESIDENT):
a) Empalme del medidor de ROE:
- conecte el medidor de ROE entre la estación y la antena, lo más cerca posible de
la estación (utilice para ello un cable de 40 cm máximo tipo CA-2C PRESIDENT).
b) Ajuste de la ROE:
- posicione la estación hacia el canal 20,
- sitúe el conmutador del medidor de ROE en posición CAL (calibración),
- apriete la palanca del micro para pasar a emisión,
- dirija la aguja al índice ▼con ayuda del botón de calibración,
- ponga el conmutador en posición SWR (lectura del valor de la ROE). El valor leído en el
indicador debeestar muy cercade 1.Encasocontrario,reajustesuantenahastaobtener
un valor lo más cerca posible a 1 (puede aceptarse un valor de la ROE comprendido
entre 1 y 1,8),
- es necesario recalibrar el medidor de ROE entre cada operación de ajuste de la
antena.
Observación: Con el fin de evitar las pérdidas y las atenuaciones en los cables de
conexión entre la radio y sus accesorios, PRESIDENT recomienda una longitud de
cable inferior a 3m.
Ahora, su estación está preparada para funcionar.
B) UTILIZACIÓN
1) FUNCIONAMIENTO/DETENCIÓN - VOLUMEN
a) Para encender su estación, gire el botón (1) en el sentido de las agujas del reloj.
b) Para aumentar el volumen sonoro, siga girando este botón en el sentido de las
agujas del reloj.
2) PANTALLA
Permite visualizar todas las funciones.
El gráfico de barras indica el nivel de recepción y la potencia emitida.
Español
19

3) ASC (Automatic Squelch Control) / SQUELCH
Esta función permite suprimir los ruidos de fondo indeseables en ausencia de co-
municación. El squelch no actúa ni sobre el volumen sonoro ni sobre la potencia
de emisión, pero permite mejorar considerablemente la comodidad de escucha.
a) ASC: SQUELCH CON AJUSTE AUTOMÁTICO
Patente mundial, exclusiva de PRESIDENT
Gire el botón del squelch (3) en el sentido contrario a las agujas del reloj en posición
ASC. En el visualizador aparece «ASC». Cuando ASC está activo, no puede hacerse
ningún ajuste manual repetitivo ni optimización permanente entre la sensibilidad y
la comodidad de escucha. Esta función puede desactivarse por rotación del botón
en el sentido de las agujas del reloj. En ese caso, el ajuste del squelch vuelve a ser
manual. «ASC» desaparece del visualizador.
b) SQUELCH MANUAL
Gire el botón del squelch en el sentido de las agujas del reloj hasta el punto exacto
en que desaparezca cualquier ruido de fondo. Este ajuste debe efectuarse con
precisión, porque, en posición máxima en el sentido de las agujas del reloj, sólo las
señales más fuertes pueden ser percibidas.
4) SELECTOR DE CANALES: Conmutador Rotativo
La rotación de este botón le permite seleccionar el canal de emisión o recepción.
Se emite un “Beep” sonoro en cada cambio de canal si la función KEY BP está
activada (aparece «BP» en el visualizador). Véase función KEY BP.
5) F ~ KEY BP
F - SELECCIÓN DE LA BANDA DE FRECUENCIA
(configuración: E; d; EU; EC; U; PL).
Lasbandasdefrecuenciadeben escogerse según el país donde se utilizaelaparato.
Nunca utilice una configuración diferente. Ciertos países necesitan una licencia de
uso.
Véase la tabla de la página 51.
Procedimiento: - apague el aparato. Mantenga apretado el botón Fy vuelva a
encenderelaparato. y la letraquecorrespondea la configuraciónparpadearán.
- Para cambiar de configuración, utilice el conmutador rotativo de canales.
- Cuando se elija la configuración, apriete 1 segundo el botón F. y la letra que
corresponde a la configuración se muestran de forma continua, se emite un «Beep».
En esta fase, confirme la selección apagando y luego encendiendo de nuevo el
aparato.
Véanse las tablas de las configuraciones / banda de frecuencias de las páginas 47
a 50.
KEY BP Beep sonoro al cambio de canal, botones etc (presión larga).
Activar la función BEEP, apretando 1 segundo el botón KEY BP. Se muestra el icono
«BP». Desactivar la función, apretando el botón KEY BP. El icono «BP» desaparece.
6) AM/FM ~ LOCK
AM/FM (presión breve)
Este conmutador permite seleccionar el modo de modulación AM o FM.
Su modo de modulación debe corresponder al de su interlocutor.
Modulación de Amplitud / AM: Comunicaciones sobre el terreno con relieves y
obstáculos a media distancia (el modo más utilizado en España).
Modulación de Frecuencia / FM: Comunicación cercana en terreno llano y libre.
La utilización de la banda correcta en cada país es responsabilidad del usuario.
Español
20
