Princess auto 8343030 Installation instructions

Bench Grinder Stand
3
Visit www.princessauto.com for more information
8343030 V 2.8
USE AND CARE OF STAND
This stand was designed for a specific function. Do not modify or alter this stand or use it for an
unintended purpose.
PARTS IDENTIFICATION
Remove the parts and accessories from the packaging and inspect for damage. Make sure that all items in the parts
list are included.
WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to
do so could result in a malfunction and personal injury.
ASSEMBLY
NOTE: When this manual refers to a part number, it refers to the
included Parts List section.
ASSEMBLING THE STAND
1. Place the base (#4) on a flat, level surface.
2. Place the support pole (#3) into the centre of the base. (Fig. 1)
3. Using the hex key (#5), tighten the 2 set screws in the base.
4. Slide the collar of the coolant tray (#2) onto the support pole.
Slide it far enough down so that at least 4 in. of pole is showing
above the collar.
5. Secure the coolant tray in place by tightening the set screw.
6. Place the fixed plate (#1) over the support pole. Secure it in
place by tightening its 2 set screws.
7. Attach the plastic hanger (#10) to the fixed plate from
underneath using the small screw (#11). Ensure the washer
(#12) is positioned between the hanger and the plate.
8. It is strongly recommended that you mount the base to the floor
using 3/8 in. bolts of a type compatible with the floor surface.

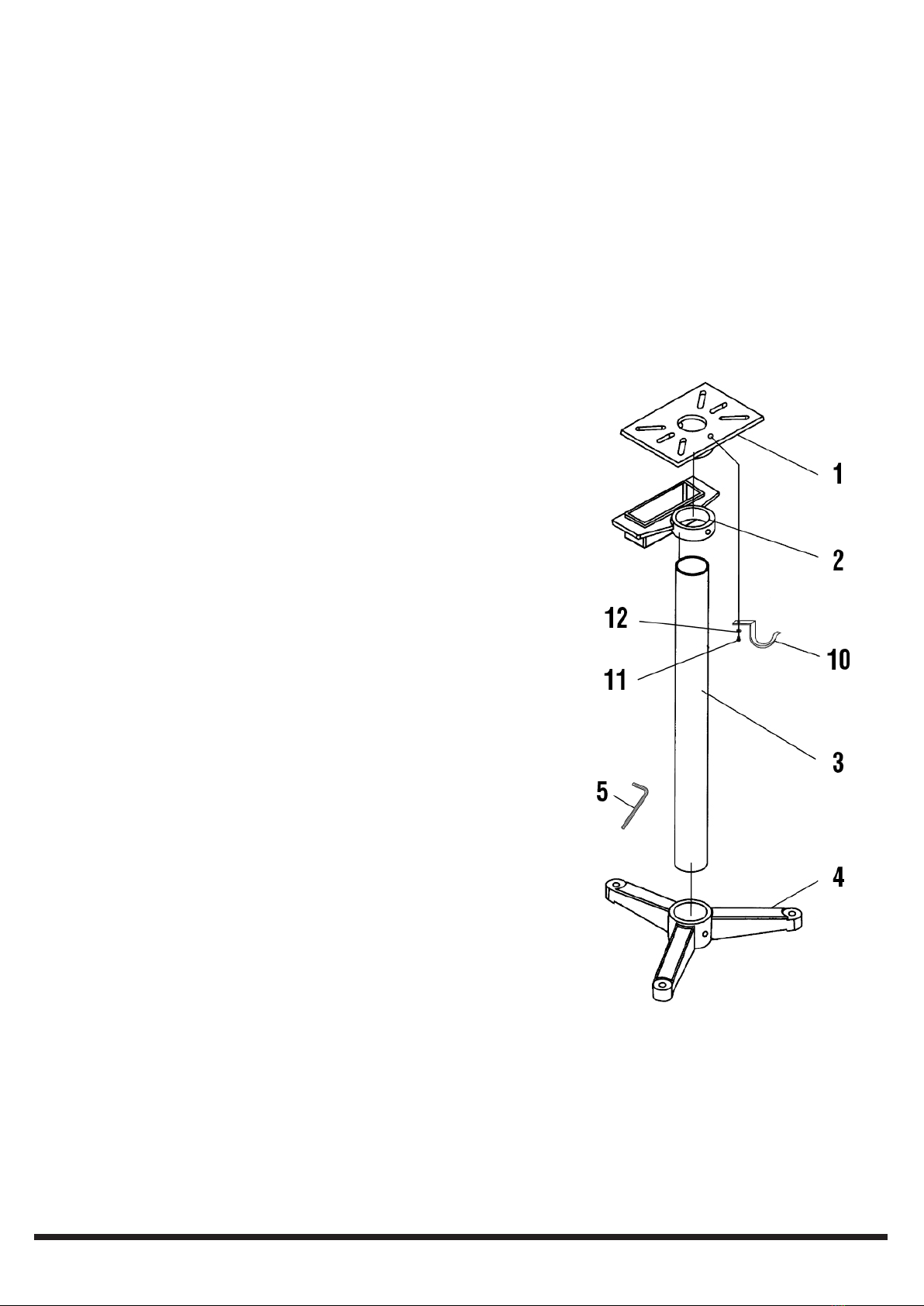

Fig. 1

Bench Grinder Stand
4For technical questions call 1-800-665-8685
8343030
V 2.8
Fig. 2
MOUNTING A GRINDER
1. If the grinder (or other stationary power tool) has rubber
feet, remove them. This will allow the grinder to sit flat on
the pedestal stand.
2. Place the grinder on top of the pedestal stand, aligning
the mounting holes of both the grinder and the pedestal
stand. Ideally, the front of the grinder should be square
with the front of the mounting surface.
3. Secure the grinder with the hardware described in its
owner’s manual. If the mounting hardware is not listed,
use a hex bolt (#6) not exceeding 7/16 in. in diameter,
two flat washers (#9), a lock washer (#7) and a hex nut
(#8). (Fig. 2)
TROUBLESHOOTING
Contact Princess Auto Ltd. for a solution if the stand does not function properly or parts are missing. If unable to do
so, have a qualified technician service the stand.
PARTS LIST
# DESCRIPTION QTY.
1. Fixed Plate 1
2. Coolant Tray 1
3. Support Pole 1
4. Base 1
5. Hex Key 1
6. Hex Bolt 4
7. Lock Washer 4
8. Hex Nut 4
9. Flat Washer 8
10. Plastic Hanger 1
11. Small Screw 1
12. Small Washer 1
The Princess Auto Guarantee
No sale is final until you're satisfied. We guarantee to make it right.
We will repair, replace or refund any product to your satisfaction.

Support pour meuleuse d’établi
3
Visitez www.princessauto.com pour plus d'informations
8343030 V 2,8
UTILISATION ET ENTRETIEN DU SUPPORT
Ce support a été conçu pour une utilisation spécifique. Évitez de modifier ou d’altérer ce support ou de l’utiliser à
une fin autre que celle pour laquelle il a été conçu.
IDENTIFICATION DES PIÈCES
Retirez les pièces et les accessoires de l’emballage et vérifiez s’il y a des dommages. Assurez-vous que tous les
articles sur la liste de pièces sont compris.
AVERTISSEMENT ! Ne faites pas fonctionner l’outil si des pièces sont manquantes. Remplacez les pièces
manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
MONTAGE
REMARQUE : Lorsque ce manuel fait référence à un numéro de pièce,
il fait référence à la section de liste de pièces comprises.
ASSEMBLAGE DU SUPPORT
1. Placez la base (no 4) sur une surface plane et de niveau.
2. Placez le poteau de support (no 3) au centre de la base. (Fig. 1)
3. Au moyen de la clé hexagonale (no 5), serrez les 2 vis de
calage dans la base.
4. Glissez le manchon du bac de refroidissement (no 2) sur le
poteau de support. Glissez-le suffisamment loin pour que le
poteau soit visible sur au moins 4 po au-dessus du manchon.
5. Fixez le bac de refroidissement en place en serrant la vis
de calage.
6. Placez la plaque fixe (no 1) sur le poteau de support. Retenez-
la en position en serrant ses deux vis de calage.
7. Fixez le crochet en plastique (no 10) à la plaque fixe par en-
dessous en utilisant la petite vis (no 11). Assurez-vous que la
rondelle (no 12) est placée entre le crochet et la plaque.
8. Il est fortement recommandé de fixer la base au plancher au
moyen de boulons de 3/8 po d’un type compatible avec la
surface du plancher.
Fig. 1

Support pour meuleuse d’établi
4En cas de questions techniques, appelez le 1-800-665-8685
8343030
V 2,8
MONTAGE D’UNE MEULEUSE
1. Si la meuleuse (ou autre outil électrique stationnaire)
présente des pattes de caoutchouc, enlevez-les. La
meuleuse pourra ainsi reposer à plat sur le socle.
2. Placez la meuleuse sur le dessus du socle en prenant
soin d’aligner les orifices de montage de la meuleuse
et du socle. Idéalement, l’avant de la meuleuse devrait
être perpendiculaire à l’avant de la surface
de montage.
3. Fixez la meuleuse au moyen de la quincaillerie décrite
dans le manuel du propriétaire. Si la quincaillerie
de montage n’est pas énumérée, utilisez un boulon
hexagonal (no 6) d’un diamètre maximal de 7/16 po,
2 rondelles plates (no 9), une rondelle-frein (no 7) et
un écrou hexagonal (no 8). (Fig. 2)
DÉPANNAGE
Si le support ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto
Ltd. afin de trouver une solution. Si ce n’est pas possible, demandez à un technicien qualifié de réparer le support.
LISTE DES PIÈCES
No DESCRIPTION QTÉ
1. Plaque fixe 1
2. Bac de refroidissement 1
3. Poteau de support 1
4. Base 1
5. Clé hexagonale 1
6. Boulon hexagonal 4
7. Rondelle-frein 4
8. Écrou hexagonal 4
9. Rondelle plate 8
10. Crochet en plastique 1
11. Petite vis 1
12. Petite rondelle 1
Fig. 2
La garantie de Princess Auto
Aucune vente n’est définitive sans votre pleine satisfaction. Nous
garantissons que nous corrigerons tout problème. Nous réparerons,
remplacerons ou rembourserons tout produit à votre satisfaction.
