Pro's Kit MT-4606 User manual

MT-4606
INFRARED THERMOMETER
User’s Manual
1st Edition,
© 2020 Copyright by Prokit’s Industries Co., Ltd.

1
1. Specifications
Temperature Range
-50~550℃(-58~1022℉)
Accuracy
≦100℃±2℃，＞100℃±2%
Unit
℃/ ℉
Resolution
0.1℃(0.1℉)
Response Time
≦0.5S
Emissivity
Adjustable (0.1 to 1.0)
Distance to Spot Ratio
12 : 1
Laser class
Class Ⅱ＜1mW
Storage Temperature
-20 to 50℃(-4~122℉)
Operating Temperature
0 to 50℃(32~122℉)
Operating Humidity
10~95%RH (Non-condensing)
Power
9V battery (not included)
Warning!
Do not point laser directly or indirectly (through reflective surfaces)
at eye.
2. Operation
1) Turn on:
Install the battery and press the measurement button, then the
thermometer will be turned on and show the temperature reading
automatically.
2) LCD display:
The LCD will display the signal of functions (as in diagram 3)
3) Measurement:
Aim at target with thermometer head, and press the measurement
trigger, then release the button (need to press the button for at least
0.5 second), the display will show the current temperature, or press
and hold the button for continuous testing with more temperature
results
4) Turn off
The thermometer will turn off automatically after 15 seconds of no
operation
5) Laser on
Turn on Laser during measurement, the instrument will irradiate with
a multi-point laser, The region shown by multi-point laser can only

2
be used as a reference for the measured area, which cannot be
equivalent to the measured area.

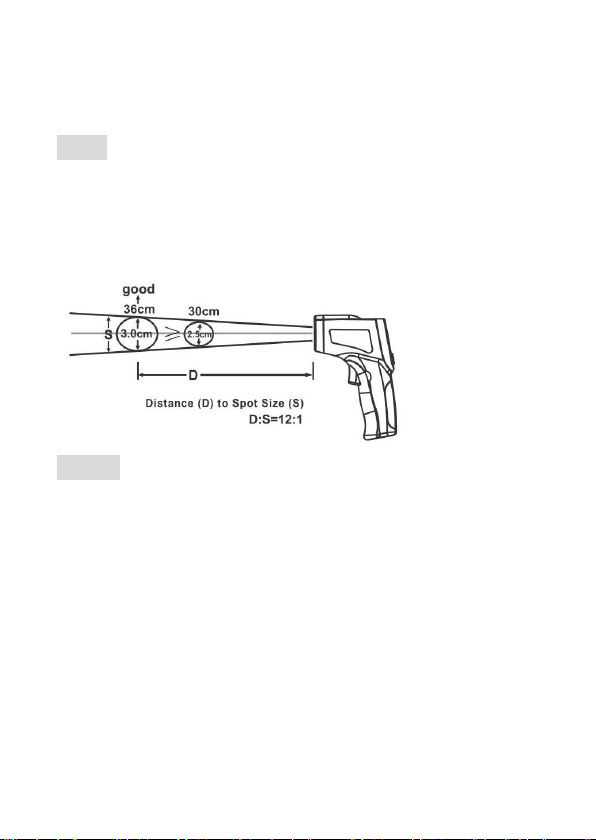

3. Distance Spot Ratio
The farther the target, the larger the testing spot area, it means:As
the distance from thermometer to the object increases, the spot size
of measuring area becomes larger, (as in diagram 1) it is named as
“D:S” (Distance Spot Ratio). The diameter of the target spot area is
3.0cm when you test from distance 36cm, and the thermometers will
show the average temperature of target spot area with diameter 3.0cm.
NOTE:
If the laser is turned on at the time of the measurement, the
instrument irradiated a multi-point laser, The region shown by
multi-point laser can only be used as a reference for the measured
area, which cannot be equivalent to the measured area.
4. Emissivity
Most organic materials, painted or oxidized surfaces have an
emissivity of 0.95 (pre-set in the unit). Inaccurate readings will occur
if the surface to be measured is shiny or polished such as stainless
steel or aluminum. To obtain better accuracy, please cover the
surface with masking tape or flat black paint before measuring.
Measure the tape or painted surface when the tape or painted reach
the same temperature of the material underneath. Please kindly
note: thermometer cannot measure the temperature of target
objects through the surface of glass.And steam, dust, smog will
lower the accuracy.

3

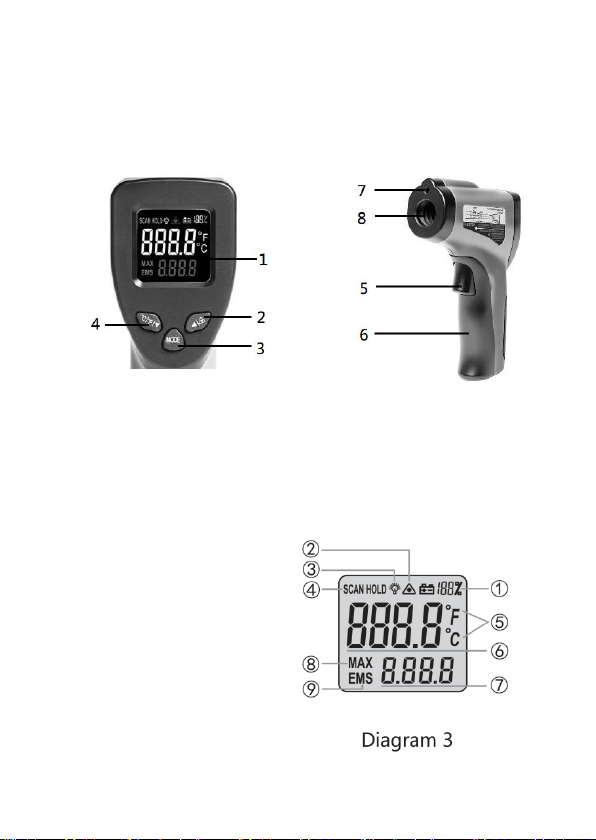

5. Detailed function
1: LCD 5: Measurement trigger
2: Laser /up button 6: Battery compartment
3: Function button 7: Laser hole
4: ℃/℉/ down button 8: Infrared Sensor
Button function:
After power on
1) Press button 4 (℃/℉button), switch the ℃/℉
2) Press button 2 (laser button), test with laser
3) Press button 3 (function button) to get into the emissivity adjust,
and then press button 2 or 4 to adjust emissivity
Display
1.Remaining battery-power
2.Laser Sign: test with laser
3.Backlight sign
4.Scan Mode: shows on LCD
when testing
5.℃/℉Symbol
6.Current temperature.
7.Max temperature or
Emissivity reading
8.Max temperature sign
9.Adjustable emissivity sign
7
Diagram 2

4
6. Infrared thermometer should be protected in the following:
--EMF (electro-magnetic fields) from arc welders, induction
heaters.
--Thermal shock (caused by large or abrupt ambient temperature
changes, it allows 30 minutes for unit to stabilize before use).
--Do not leave the unit on or near objects of high temperature.
7. Battery:
If the battery shows less than 10%, replace the battery in time.
If not used for a long time, take out the battery to prevent
damage to the product due to battery leakage
8. Maintenance
1. Lens cleaning: use clean compressed air to blow off loose
particles, use a soft brush to remove debris, at last clean it with
damp cotton cloth.
2. Case cleaning: clean the case with a damp sponge/cloth and
mild soap.
NOTE:
1. Do not use solvent to clean lens.
2. Do not submerge the unit in water
Emissivity of Articles
Material
Feature
Emissivity
Material
Feature
Emissivity
Aluminum
Oxidized
0.3
Limestone
0.98
Polished
0.02-0.04
Paint
0.93
Brass
Oxidized
0.5
Human skin
0.98
Polished
0.02-0.05
Graphite
Oxidized
0.20-0.60
Gold
0.01-0.10
Rubber
0.95
Iron
Oxidized
0.7
Plastic cement
0.85-0.95
Steel
Oxidized
0.70-0.90
Concrete
0.95
Asbestos
0.95
Cement
0.96
Plaster
0.80-0.90
Soil
0.90-0.98
Asphalt
0.95
Mortar
0.89-0.91
Rock
0.7
Brick
0.90-0.96
Wood
0.90-0.95
Marble
0.94
Charcoal
Powdered
0.96
Textile
0.95
Carbon
0.85
Paper
0.95

5
Lacquer work
lackluster
0.97
Sand
0.90
Carbon Cement
0.90
Clay
0.92-0.96
Soap Bubble
0.75-0.80
Glass
0.85-0.92
Water
0.93
Heated food
0.95
Snow
0.83-0.90
Oil
0.94
Ice
0.96-0.98
Steel and iron
0.80
Frozen Foods
0.95
Wool
Natural
0.94
Ceramics
0.95
Lead
Oxidized
0.5

6
MT-4606 紅外線測溫槍使用說明書

7
≤

8

9




10
MT-4606 红外线测温枪使用说明书
一、概述
红外线测温仪采用非接触红外线传感技术对目标进行安全、准确、快速、可靠
的测量。广泛适用于测量机械、化工、陶瓷、轻工、食品、冶金、电力、热处
理等行业高温、危险及难以接近物体表面的温度。
二、工作原理
任何温度大于绝对零度的物体都会辐射红外能量，此能量以光速向四周传输。
红外线测温仪的透镜收集并汇集红外能量到传感器上，传感器产生一个低电压
输出，此电压与目标物体的温度成正比，电压输出经过处理后显示为温度值。
三、操作说明
测温仪基本外观由几个部分组成，使用时请按以下说明进行操作：
1.开机：按下“测量”键，仪器开机自检并自动测量显示温度值。
2.液晶显示：仪器开机后，屏幕上显示详细功能说明符号 (如图2)。
3.测量：将探头对准目标,按下“测量”键进行单次测量,或按住“测量”键进行连续测
量。(注：进行测量时,按住“测量”键时间不能少于0.5秒。)
4.关机:开机后，如超过15秒未操作红外线测温仪，仪器将自动关机。
5. 激光开启：测量时开启激光瞄准，仪器照射出多点激光，多点激光显示的区
域作为被测量区域范围参考(但不能等同于被测量区域)。

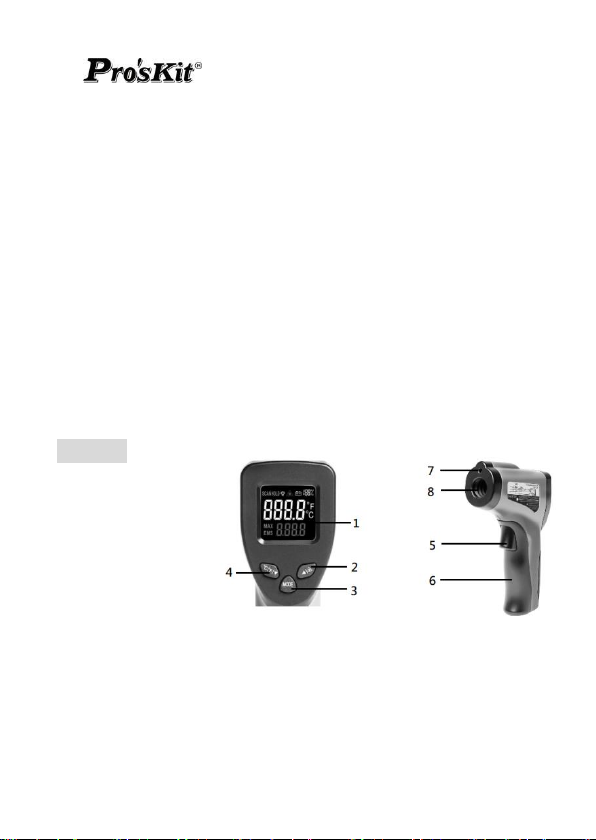

外观介绍：
1.显示屏幕
2.激光开关/up 键
3. MAX/EMS 功能键
4.℃/℉/Down 键
5.测量按键
6.电池仓盖
7.激光灯孔
8.温度传感器

11
屏幕显示：
1.电池剩余电量显示
5.℃/℉温度单位
2.激光开启状态指示
6.测量温度值
3.背光指示（不可关
闭）
7.最大值/发射率显
示
4.扫描/保持锁定
8.最大值显示状态
9.发射率可调状态
主要功能指示
1. 电池剩余电量显示，当剩余电量低于 10%时，请及时更换电池。
2. 激光开启状态。
3. SCAN 显示：测量进行中。
4. HOLD 显示：测量温度值锁定保持状态。
5. MAX 显示：显示本次测量过程中的温度最大值。
6. EMS 显示：显示当前发射率，可进行发射率调整模式。
按键功能说明(如图 1)
1. 开机后，按4号键(℃/℉转换键)，温度单位转换(摄氏与华氏)。
2. 开机后，按2号键(激光开关键)，激光开关转换。
3. 开机后按3号键(Mode键),进入发射率调整,按2、4号键进行调节。
四、规格
温度测试范围
-50~550℃(-58~1022℉)
测量精度
≦100℃±2℃，＞100℃±2%
单位
℃/ ℉切换
分辨率
0.1℃(0.1℉)
测试响应时间
≤0.5 秒
发射率
可调（0.1~1.0）
距离系数比
12:1
激光等级
Class Ⅱ＜1mW
储存温度
-20 to 50℃(-4~122℉)
操作温度
0 to 50℃(32~122℉)
操作湿度
10~95%RH (无凝结)
电源
9V 电池
五、发射率
图2

12
大多数有机材料和涂有油漆或氧化的表面具有 0 . 1 - 1 . 0 的发射率，测温仪中
发射率为 0 . 1 - 1 . 0 可调， 测量光亮或抛光的金属表面将导致读数不准。解决
方法是用黑胶带或黑色油漆盖住测试表面，当胶带达到与覆盖材料相同的温度
后，测量胶带或油漆的表面温度
**注意**
不要测试光亮的金属表面(如不锈钢或铝)，本产品无法隔着玻璃测试，测试到的
温度为玻璃表面的温度，蒸气、烟雾，灰尘会影响测量的精准度。
六、距离系数比
测量目标越远，测试的范围越大，距离与测量范围的比值常用 D:S 来表示。当
测量距离为 36cm 时，测量范围的直径为 3.0cm，测温枪量测的是量测范围的平
均温度。(如图 3)
图3
**注意**：测量时开启激光瞄准，仪器照射出多点激光，多点激光显示的区域作
为被测量区域范围参考(但不能等同于被测量区域)。
七、保养
镜头清洗方法：
使用干净的压缩空气或吹尘球吹掉松散的颗粒，再用柔软毛刷轻轻地去除残留
碎屑后，用沾湿的棉花球小心擦拭。注意！不可使用溶剂清洗镜头。
外壳清洗方法：
用沾有肥皂水的软布擦拭，不可将产品浸泡水中。
八、安全须知
！警告：为避免对人体造成伤害，请严守下列指示
1. 请勿将激光直接对准人的眼睛或是从反射面间接照射眼睛
2. 使用前请先检查机壳是否完整，请勿使用损坏的产品
3. 电池剩余电量显示少于 10%时，请立刻更换电池；如长时间不使用本产品，
请取出电池，以免电池漏液造成仪器损坏
4. 若产品异常请勿使用，产品的保护功能可能已经损坏，若有疑问应将产品送

13
修

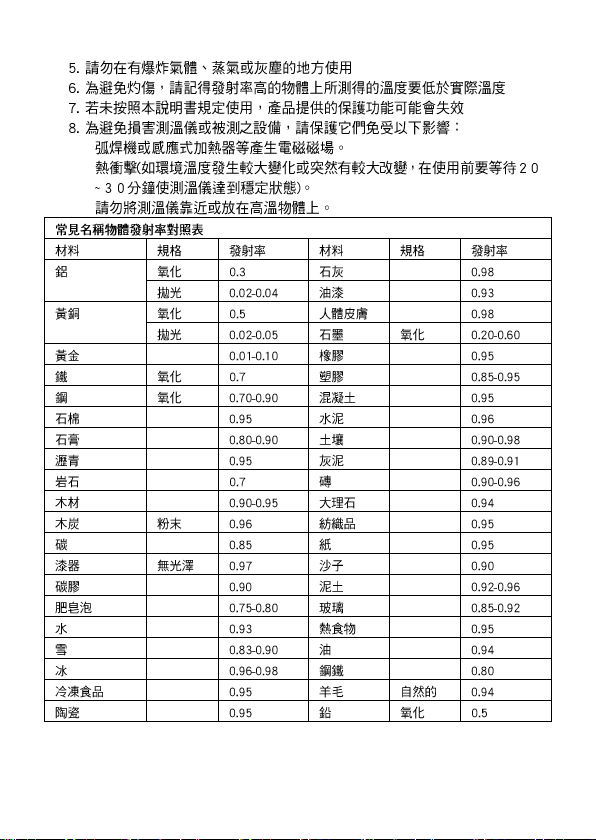

5. 请勿在有爆炸气体、蒸气或灰尘的地方使用
6. 为避免灼伤，请记得发射率高的物体上所测得的温度要低于实际温度
7. 若未按照本说明书规定使用，产品提供的保护功能可能会失效
8. 为避免损害测温仪或被测之设备，请保护它们免受以下影响：
弧焊机或感应式加热器等产生电磁磁场。
热冲击(如环境温度发生较大变化或突然有较大改变，在使用前要等待 2 0 ~
3 0 分钟使测温仪达到稳定状态)。
请勿将测温仪靠近或放在高温物体上。
常见名称物体发射率对照表
材料
规格
发射率
材料
规格
发射率
铝
氧化
0.3
石灰
0.98
抛光
0.02-0.04
油漆
0.93
黄铜
氧化
0.5
人体皮肤
0.98
抛光
0.02-0.05
石墨
氧化
0.20-0.60
黄金
0.01-0.10
橡胶
0.95
铁
氧化
0.7
塑料
0.85-0.95
钢
氧化
0.70-0.90
混凝土
0.95
石棉
0.95
水泥
0.96
石膏
0.80-0.90
土壤
0.90-0.98
沥青
0.95
灰泥
0.89-0.91
岩石
0.7
砖
0.90-0.96
木材
0.90-0.95
大理石
0.94
木炭
粉末
0.96
纺织品
0.95
碳
0.85
纸
0.95
漆器
无光泽
0.97
沙子
0.90
碳胶
0.90
泥土
0.92-0.96
肥皂泡
0.75-0.80
玻璃
0.85-0.92
水
0.93
热食物
0.95
雪
0.83-0.90
油
0.94
冰
0.96-0.98
钢铁
0.80
冷冻食品
0.95
羊毛
自然的
0.94
陶瓷
0.95
铅
氧化
0.5

14
中国地区产品保固卡
购买日期
店章
公司名称
联络电话
电子邮箱
联络地址
产品型号
□MT-4606-C
※在正常使用情况下,自原购买日起 12 个月免费维修保证（不含耗材、消耗品）。
※产品保固卡需盖上店章、日期章，其保固效力始生效。
※本卡请妥善保存，如需维修服务时，请出示本卡证明。
※保固期满后，属调整、保养或是维修性质之服务，则酌收检修工时费用。若
有零件需更换，则零件费另计。
产品保固说明
※保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本
公司维修人员判定)：
•对产品表面的损伤，包括外壳裂缝或刮痕
•因误用、疏忽、不当安装或测量，未经授权打开产品修理，修改产品或者任
何其它超出预期使用范围的原因所造成的损害
•因事故、火灾、电力变化、其它危害，或自然灾难所造成的损害。
※非服务保证内容：
•本体外之消耗品：如电池...等消耗品
•超过保证期限之检修或服务,虽未更换零件,将依公司保固维修政策酌收服务
费。

15
