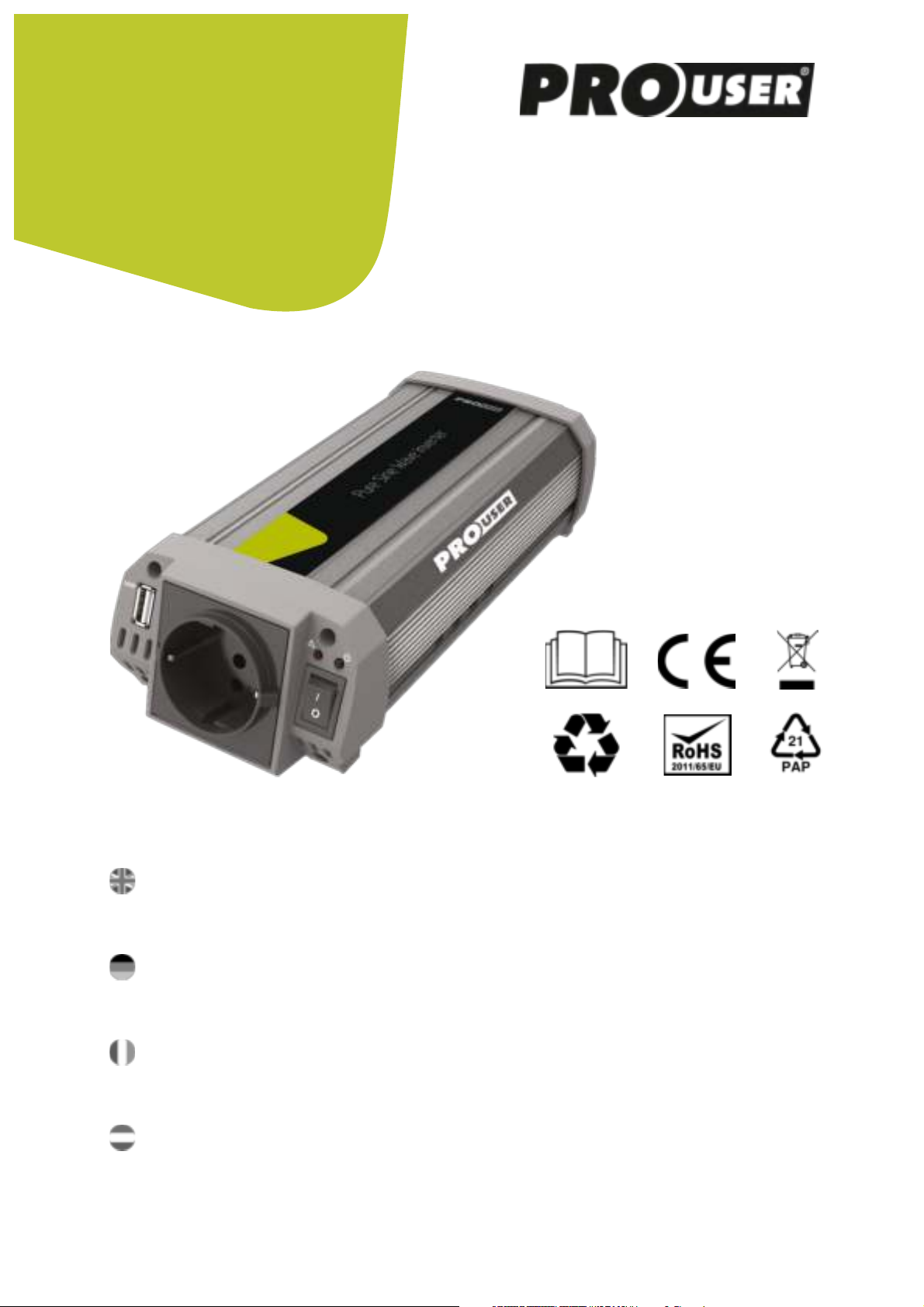

Pro user Psi200 User manual

www.pro-user.com

PURE SINE WAVE INVERTER

WITH BUILT-IN 2.1 A USB OUTPUT

SINUS WECHSELRICHTER

MIT EINGEBAUTEM 2.1 A USB-LADER

CONVERTISSEUR DE TENSION PUR SINUS

AVEC CHARGEUR USB 2,1 A INTEGRE

ZUIVERE SINUS SPANNINGSOMVORMER

MET INGEBOUWDE 2,1A USB UITGANG

PSI200

PSI400

SINE WAVE INVERTER

OPERATING MANUAL

p.03

BEDIENUNGSANLEITUNG

p.12

MODE D'EMPLOI

p.22

GEBRUIKSAANWIJZING

p.31

The PURE SINEWAVE INVERTERS are a member of the family of advanced mobile power inverters

manufactured by Pro-User. Your Pro-User PURE SINEWAVE INVERTER enables you to generate a pure

sine wave 230V 50Hz voltage from a 12V DC battery wherever your travels take you. As a bonus we

built-in a USB-Port for powering or charging e.g. your sat nav, cell phone, tablet or any other USB device.

Because of the high quality pure sine wave voltage and the excellent overload capabilities, even

sensitive electronics will work flawlessly.

We have taken numerous measures in quality control to ensure that your product arrives in top condition

and will perform to your satisfaction.

Please carefully read and follow the safety and operating instructions. Not following these instructions

may result in a serious accident, including damaged property, serious or even fatal injuries. If the device

is passed on to another person, this manual must also be handed over with it.

CAUTION: Please read this instruction manual carefully before installing and starting up

the device. Do not operate the inverter unless you have fully read and understood all

the provided information. If you are not confident working with 12V DC voltage or are

unsure of what you are doing, consider to seek for help by a professional installation

service or your vehicle´s manufacturer. Failure to observe these instructions may cause

an electrical shock, fatal or serious injury, material damage or impair the function of the

inverter.

Pro-User accepts no liability for direct or indirect damage caused by faulty assembly or connection, a

usage of damaged or altered products, a usage for purposes other than described and especially caused

by failure to follow these instructions.

General

• Electrical devices are not toys. Keep the product away from children.

• Only use the product as intended and for purposes described in the manual.

• After opening the package, examine all parts for visible damage. If you have found any damage,

please contact the company you purchased this unit from.

• Always disconnect the power supply (the connection to the battery) when working on the device.

• Use only approved accessories (especially all cables) or parts fully consistent with the

requirements. The installer is responsible for ensuring that the correct cable and fuse sizes are used.

• The surface temperature can reach up to 65°C. Power-off and stop using the device immediately, if

the unit is smoking or is showing any abnormal behaviour.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory

or mental capabilities, or lack of experience and knowledge, unless they are supervised or have been

instructed on how to use the appliance by a person responsible for their safety. Children should be

supervised to ensure that they do not play with the appliance.

• Installing the device, maintenance and repair work may only be carried out by qualified personnel

who are familiar with the risks involved, the relevant regulations and with the guidelines and safety

precautions to be applied.

• Do not disassemble the inverter - the internal circuitry contains hazardous voltages. Attempting to

service the unit yourself may result in electric shock or fire and will void the unit warranty.

• Always keep metal objects or other materials that can short circuit the terminals of the battery or the

inverter securely away. A resulting spark or short-circuit may not only damage the device, but also

cause an explosion and potentially produce a current high enough to weld a ring or the like to metal.

Remove personal metal items such as rings, bracelets, necklaces, and watches when working on the

device or the battery.

• Operate the inverter only, if all cables and the housing are undamaged and all connections are tight

and clean. Loose or dirty connections could result in overheating, electrical sparks and fire.

• Do not connect AC output terminals of the inverter to an incoming AC source (or the grid).

• Do not connect DC input terminals of the inverter to an incoming AC source.

INTRODUCTION

IMPORTANT SAFETY INSTRUCTIONS

• Never use the inverter on vehicles where the positive terminal of the battery is connected to the

chassis.

• Never connect cables in reverse polarity or short-circuit connected cables. This may blow internal

fuses and may damage the inverter permanently.

• A fuse should be provided at a distance of max. 30 cm from the battery´s positive terminal. Failure

to do so, may cause damage to the cabling or battery if a fault (e.g. over-current or short circuit)

occurs. Only use high quality copper cable and keep the cable length short.

• Do not operate appliances that may feed AC main power back into the inverter. This might damage

the inverter.

• Ensure the device is standing firmly. The device must be set up and fastened in such a way that it

cannot tip over or fall down.

• Never connect devices that have a higher power requirement than the peak output power of the

inverter. Note that some devices may require more starting current than the type plate of the device

indicates.

Environment

• Only use the product in environments from -20°C ~ 50°C.

• Do not operate the product in damp, wet or dusty environments: Never expose the inverter to rain or

snow. Doing so may result in damage to the inverter or other equipment installed in the system or

result in electric shock or fire. Do not operate the unit in explosive atmospheres, such as in the

presence of flammable liquids, gases or dust. Do not put batteries, or anything that should be

protected from sparks around the inverter. Doing so may result in fire or explosion.

• To avoid heat accumulation, do not cover the device. To prevent overheating , ensure that air inlets

and ventilation is not obstructed. Do not expose the device to a heat source (such as direct sunlight

or heating). Avoid additional heating of the device in this way.

Electrical Cables

• If cables have to be fed through metal holes or other walls with sharp edges, use ducts or cable

bushings to prevent damage.

• Do not lay cables which are loose or bent next to electrically conductive material (metal).

• Do not pull on the cables.

• Avoid to lay 230 V mains cable and 12 V DC cables in the same duct.

• Prevent all cables from being stepped on, tripped over, or being damaged by e.g. sharp edges or hot

surfaces.

Working with Batteries

• Batteries can store large amounts of energy and improper handling can be dangerous. NEVER

CONNECT to a battery with an unsuited voltage or other unsuitable or damaged batteries

• Keep children away from batteries and acid.

• Avoid getting electrolyte on your skin or clothes. It is acidic and can cause burns. If battery acid

contacts skin or clothing, wash immediately with water. Baking soda neutralizes lead acid battery

electrolyte. If electrolyte gets into your eyes, immediately flood your eyes with running cold water

for at least 20 minutes and get medical attention immediately. Eye protection is therefore

recommended.

• Always keep metal objects or other materials that can short circuit the terminals of the battery or the

inverter securely away.

• Power-off the device before making or breaking the connections to the battery.

• Observe technical instructions of the seller or the manufacturer of your battery

• Check if all connections are tight and clean. Loose or dirty connections could result in overheating,

electrical sparks and fire. Use terminal grease where required.

• Never smoke or allow a spark or flame in vicinity of the battery.

• Never try to charge a damaged or frozen battery.

• Do not place the device directly on top of the battery or vice versa or on a surface constructed from

combustible material.

• Read your car´s owner's manual. Some vehicle manufacturers may have special requirements before

charging or discharging the vehicle´s battery (e.g. fuses that have to be removed or certain security

demands).

Intended use

The PRO-USER SINE WAVE INVERTER converts a 12V direct current voltage (e.g. a battery or another

12V source that can deliver the required current) into 200-240V 50Hz AC pure sine wave voltage. The

built-in USB-Port is intended to power or charge 5V USB devices (the maximum current delivery has to

be kept in mind).

Maintenance

The unit itself is maintenance-free. From time to time, make sure all cable connections are clean and

tight and fans are working correctly. If necessary, clean the unit with care, using a dry cloth. Don’t try to

open the body casing. There are no user-serviceable parts inside. Damage due to improper use,

modifications or attempted repairs lead to the exclusion of liability and the loss of warranty. If the unit

is damaged, the appliance must be discarded. Cleaning and user maintenance shall not be made by

children.

Packaging materials

To avoid danger of suffocation, do not let children play with foils or other packaging materials. Remove

all protective coverings before putting the device in operation.

Storage

When not in use, store the inverter in a dry environment. Store the device in a safe place out of the reach

of children. Protect the unit from direct sunlight, heat and moisture.

•

Pro-User Pure Sine Wave Inverter

•

Operating manual

GENERAL INSTRUCTIONS

SCOPE OF DELIVERY

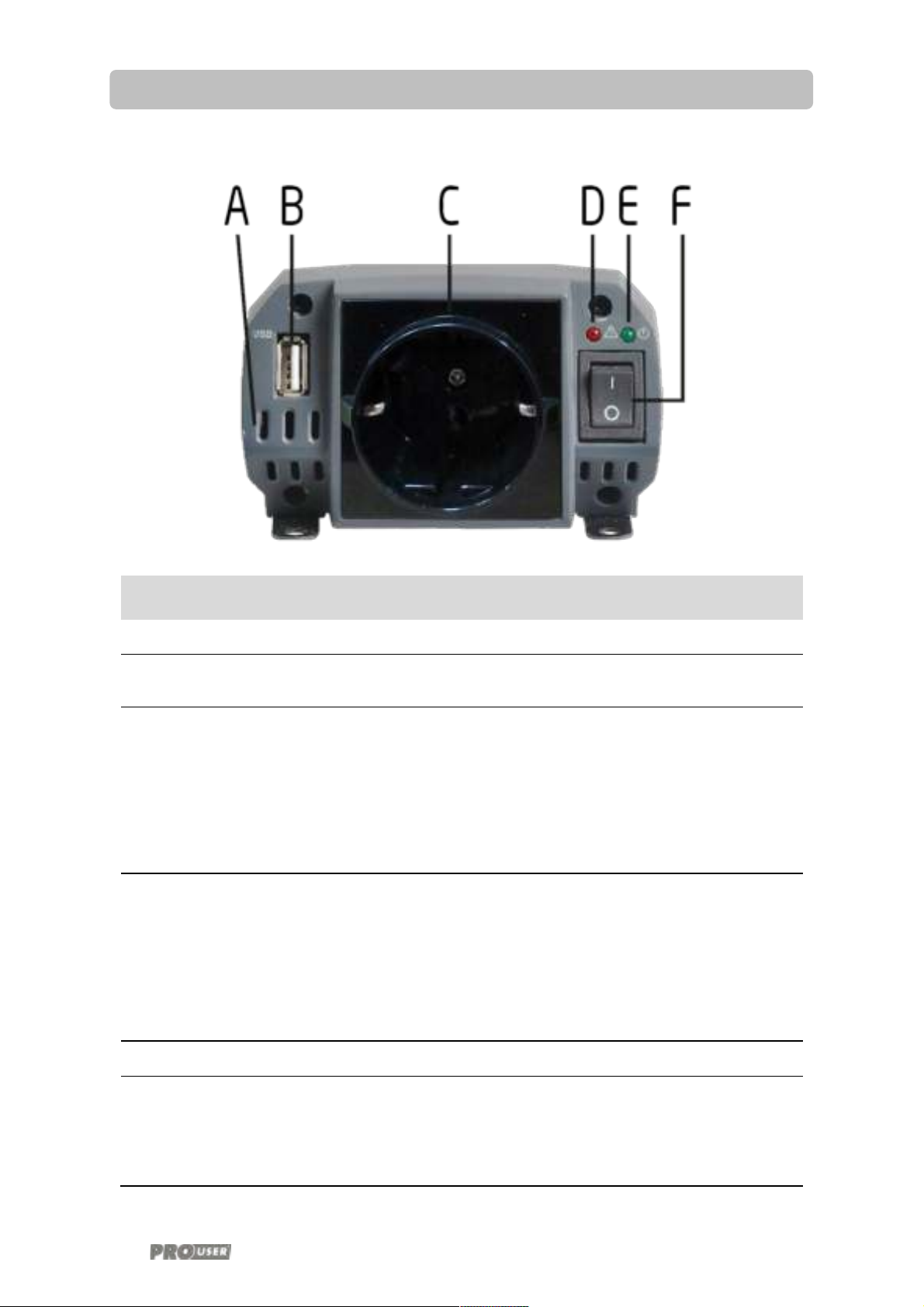

Front panel of the inverter:

Item

Description

Air-Inlets: Do not cover !

USB power supply: delivers 2.1A of current to power or charge 5V DC USB devices

If the battery voltage is lower than 10V, USB output is turned off.

230 V socket: delivers a 230V 50Hz pure sine wave output (Switch-position I).

• The output can deliver up to 200W (PSI200) / 400W (PSI400) of continuous power.

• For a short period (max. 10 min) it can deliver an overload power of 230W-270W

(PSI200) / 410W-450W (PSI400)

• Peak power is up to 400W (PSI200) / 800W (PSI400) for max. 1 sec.

If the battery´s voltage is lower than 10.5V, undervoltage-protection is activated

NOTE: Use the outputs separately and never connect them to the grid.

Red LED: Signal-lamp that indicates errors and alarms

• LED flashes + 1x alarm beep:

battery voltage protection (battery voltage is <10.5V or >15.3V

• LED flashes + 2x alarm beep:

temperature protection (the inverter overheated >75°C)

• LED flashes + 3x alarm beep:

overload protection (the requested power is higher than the maximum output

power of the inverter)

Green LED: Signal-lamp that indicates readiness for operation

Main-Switch: Switches between the operation modes of the inverter: on/off

Switch-Position 0: Inverter-function is OFF (no output on the 230V socket), 5V-

USB-output is ON

Switch-Position I: Inverter-function is ON (230V is available on the socket), 5V-

USB-output is ON

TECHNICAL DESCRIPTION

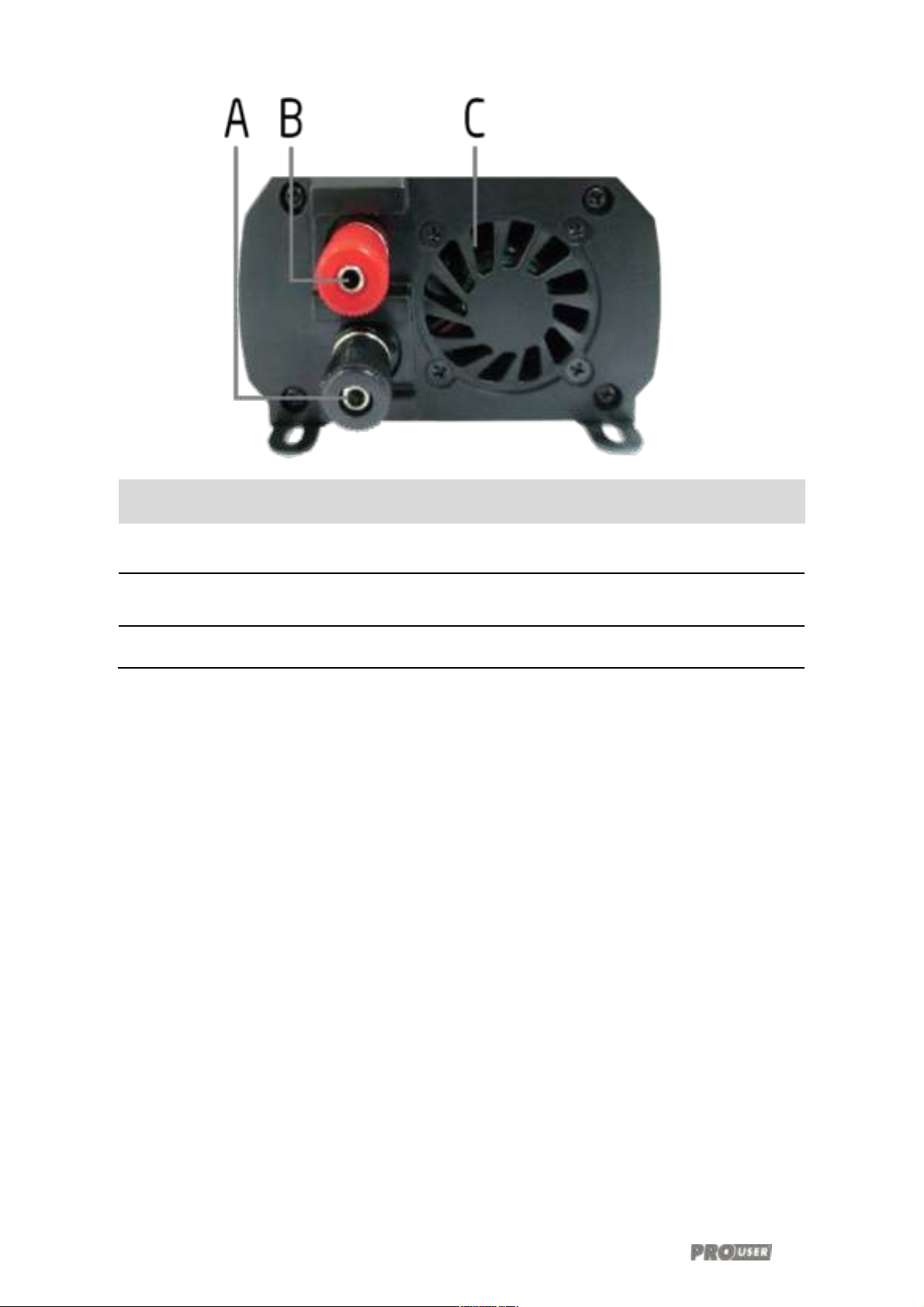

Back panel of the inverter:

Item

Description

Negative battery terminal (black):

Connect the negative pole of the battery to this terminal

Positive battery terminal (red):

Connect the positive pole of the battery to this terminal

Fan: Do not cover the vent holes !

WARNING: Please read this instruction manual carefully before installing and starting up

the device. Do not operate the inverter unless you have fully read and understood all

the provided information. If you are not confident working with 12V DC voltage or are

unsure of what you are doing, consider to seek for help by a professional installation

service or your vehicle´s manufacturer. Failure to observe these instructions may cause

an electrical shock, fatal or serious injury, material damage or impair the function of the

inverter.

WARNING: Before installing the inverter, please ensure the main switch is set to position

0 = “OFF”. Make sure the battery poles are clean when connecting the terminals. Tighten

the nuts and bolts to a torque of 12-13 Nm. Loose or dirty connections may cause

overheating.

Do not reverse the polarity. Reversing the polarity of the connections may cause a spark

and melt internal fuses

Observe the relevant regulations and directives of your country !

In some country there might be legal regulations that require RCD protection of AC

output connections of installations (Residual-current device, also known as RCCB/GFCI).

RCDs may be fitted by a licenced electrician in installations.

Fastening the inverter

When selecting the installation location, observe the following instructions:

• The inverter can be mounted horizontally or vertically.

• The installation surface must be level and sufficiently sturdy.

• The inverter must be installed in a place that is protected from dirt, dust and moisture.

• The inverter may not be installed in the presence of flammable materials.

• The place of installation must be well-ventilated. A ventilation system must be present for

installations in small, closed spaces.

• The minimum clearance around the inverter should be at least 25 cm.

• Do not block or cover the ventilation holes. Be sure to keep a distance (at least 1 inch) from

surrounding objects.

Wiring & cables

A fuse should be provided at a distance of max. 30 cm from the battery´s positive

terminal. Failure to do so, may cause damage to the cabling or battery if a fault (e.g.

over-current or short circuit) occurs.

Reverse polarity connection may blow the internal fuse and may damage the inverter

permanently.

• Keep all load cables as short as possible. It is not recommended to use cables that exceed 4m in

length.

• If cables get hot replace them with thicker cables.

• Always use cables of good quality.

INSTALLATION & OPERATION

Cable-cross-section

The cable-cross-section of all used cables should be at minimum: 0.2mm2/A

Example:

10A current will require minimum cable-cross-section of: 10A x 0.2mm2/A = 2.0mm2

The cable-cross-section is for 100% copper wire and

does not

include thickness of the cable sheath.

Device

Max. Input Current

Recommended minimum

cable cross section

PSI200

20 A

4mm²(~AWG11)

PSI400

40 A

8mm²(~AWG8)

Setting-up the inverter

To set up the inverter, use the appropriate cables to

• connect the positive pole (usually marked with + or coloured in red) of the battery and the positive

pole (M; coloured in red) of the inverter and

• connect the negative pole (usually marked with - or coloured in black) of the battery and the negative

pole (P; coloured in black) of the inverter and

Ensure to clamp all cables securely.

The Inverter is now ready to use

: Set the position of the main switch to I to power on the device. Please

notice the device functions described in chapter "TECHNICAL DESCRIPTION"

NOTE: You can operate the inverter with your vehicle´s engine running or switched off. However, it is

recommended to switch off the inverter while starting the engine.

USB port

Connect the USB external appliance to the USB port and switch it on. The USB port on the power inverter

provides a power supply of 5V DC for external USB devices.

The USB port on the power inverter is not designed for transferring data. Do not connect

memory sticks, MP3 player or similar data storage external appliances. Do not connect

any data transfer cable to the USB port.

WARNING! Do not open or disassemble the Inverter. Attempting to service the unit

yourself may cause the risk of electrical shock or fire. Please follow the safety

instructions when working on the device.

With the help of the red LED and the alarm beep, you may identify which type of error has occurred

• LED flashes + 1x alarm beep:

battery voltage protection (battery voltage is <10.5V or >15.3V)

The battery voltage has exceeded or has fallen below the permissible range. This error occurs

when your battery is empty. Check the battery and recharge when required.

When the input voltage is too high. (possibly the voltage regulator of your car´s alternator is

defect)

• LED flashes + 2x alarm beep:

temperature protection (the inverter overheated >75°C)

Please check if vent holes are obstructed or a high power was demanded for an extended period.

Let the inverter cool down before putting it in operation again

• LED flashes + 3x alarm beep:

overload protection

The requested power is higher than the maximum output power of the inverter.

Alarm

Description

Possible Solution

LED flashes +

1x alarm beep

Battery Voltage Protection

The battery voltage is

lower than 10.5V

or higher than 15.3V

The battery voltage has exceeded or has fallen

below the permissible range. This error occurs

when your battery is empty. Check the

battery and recharge when required.

When the input voltage is too high. (possibly

the voltage regulator of your car´s

alternator is defect)

LED flashes +

2x alarm beep

Temperature Protection

The inverter

overheated >75°C

Please check if vent holes are obstructed or a high

power was demanded for an extended period.

Let the inverter cool down before putting it in

operation again.

LED flashes +

3x alarm beep

Overload Protection

The requested power is higher than the maximum

output power of the inverter. Check the power

consumption of connected.

If the device doesn’t work at all, an internal fuse might be blown. This happens always for a reason.

Maybe there has been a short circuit, when connecting the inverter in wrong polarity. Don´t try to replace

internal fuses yourself. The inverter has to be checked by the manufacturer or by an authorized service.

TROUBLESHOOTING

Model

PSI200

PSI400

DC Input

Battery Voltage

10.5-15.3 V DC

Battery capacity

≥26 Ah

≥50 Ah

Max. input current

≤20 A

≤40 A

Standby current

≤0.75 A

≤1 A

AC Output

Voltage

230 V AC

Frequency

50 Hz

Power

200 W

400 W

Peak Power

for max. 10 min

250 W

440 W

Surge Peak power

for max. 1 sec

400 W

800 W

Voltage Harmonics

≤5%

Conversion Efficiency

≥86%

USB Output

Output Voltage

5V DC

Maximum Output

2.1A

Dimensions

Length x Width x Height

[mm]

188x100x60

213x100x60

Weight

0.71 kg

0.87 kg

Other

Operating ambient temperature

-20°C ~ 40°C

Cooling

Air cooling

Insulation Class

Class II

Protection Class

IP20

This model may be operated in EU countries.

The product is classed as Electrical or Electronic Equipment and should not be disposed of with

other household or commercial waste at the end of its working life. Please recycle where

facilities exist. Ask your local authority or retailer for recycling advice.

Pro-User warrants this product for a period of 2 years from the date of purchase to the original purchaser.

Warranty is not transferable. Warranty covers defect against workmanship and materials only. To obtain

warranty service, please return the unit to the place of purchase or authorized Pro-User dealer together

with your proof of purchase. The warranty is void if the product has been damaged or not used as

described in this manual. Warranty is void if a non-authorized repair has been performed. Pro-User makes

no other warranty expressed or implied. Pro-User is only responsible for repair or replacement (at Pro-

Users’ Discretion) of the defective product and is not responsible for any consequential damage or

inconvenience caused by the defect.

TECHNICAL SPECIFICATIONS

ENVIRONMENTAL PROTECTION

WARRANTY

Die PURE SINEWAVE INVERTERS (Echte Sinuswelle Spannungswandler) gehören zur Familie der

zukunftsweisenden Spannungswandlern der Firma Pro-User Europe GmbH.

Ihr Pro-User PURE SINEWAVE INVERTER ermöglicht es Ihnen, eine echte Sinuswelle mit 230V 50Hz

Spannung ausgehend von Ihrer 12V DC Batterie zu generieren. Zusätzlich haben wir in dem

Spannungswandler USB Schnittstellen eingebaut, damit Sie außerdem Ihr Mobiltelefon oder andere

Geräte mit USB-Anschluss aufladen können. Wegen der hohen Qualität des Pure Sine

Spannungswandlers und dessen echter Sinus-Spannung können auch hochwertigste und sensibelste

elektronische Geräte ohne Probleme betrieben werden.

Permanente Qualitätskontrolle stellt sicher, dass Sie ein hochwertiges Produkt erhalten, dass Ihnen hohe

Zuverlässigkeit und Funktionalität bietet.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und befolgen Sie insbesondere die

Sicherheitshinweise. Das Nichtbefolgen der Sicherheits- und Bedienungshinweise kann

schwerwiegende Unfälle an Sachgegenständen und Personen zur Folge haben. Wenn Sie das Gerät an

dritte Personen weiter geben, stellen Sie bitte ebenfalls sicher, dass die Personen auch die Anleitung

erhalten.

ACHTUNG: Lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme. Das

Gerät darf nur von Personen benutzt werden, welche diese Anleitung vollständig

gelesen und verstanden haben und sich mit den Eigenschaften des Geräts vertraut

gemacht haben. Wenn Sie mit dem Umgang am elektrischen System Ihres Fahrzeugs

nicht vertraut sind oder anderweitig unsicher sind, ziehen Sie professionelle Hilfe zu

Rate, fragen Sie Ihren Fahrzeughersteller oder beauftragen Sie Ihre Werkstatt. Die

Nichteinhaltung der Bedienungsanleitung und Sicherheitshinweise kann die Funktion

des Geräts dauerhaft beeinträchtigen, Stromschläge begünstigen oder schwerwiegende

Unfälle an Gegenständen und Personen zur Folge haben.

Pro-User übernimmt keine Haftung für direkte oder indirekte Schäden, welche entstanden sind durch,

Montage- oder Anschlussfehler, fehlerhafte oder unsachgemäße Verwendung, Verwendung eines

modifizierten oder bekanntermaßen beschädigten Geräts, Verwendung außerhalb des

“bestimmungsgemäßen Gebrauchs” oder Missachtung dieser Bedienungsanleitung.

Umgebung des Einsatzortes

• Benutzen Sie das Gerät nur bei einer Umgebungstemperatur zwischen -20°C ~ 50°C.

• Vermeiden Sie eine Überhitzung des Geräts. Decken Sie das Gerät nicht ab und achten Sie darauf,

dass die Lufteinlässe und Luftauslässe des Geräts nicht verdeckt werden Setzen Sie das Gerät keiner

Wärmequelle (Sonneneinstrahlung, Heizung, usw.) aus. Vermeiden Sie so zusätzliche Erwärmung des

Gerätes. Achten Sie auf ausreichende und gute Belüftung der Umgebung und des Gerätes selbst.

• Stellen Sie keine Gegenstände die vor Funkenflug geschützt werden müssen in die Nähe des Gerätes.

Verwenden Sie das Gerät nicht in feuchter, nasser oder staubiger Umgebung, nicht in der Nähe von

entflammbaren Flüssigkeiten und Gasen und setzen Sie das Gerät niemals Regen oder Schnee aus.

Die Nichtbeachtung dieses Hinweises kann in Schäden am Gerät oder an einem daran

angeschlossenen System, Explosionen, Feuer oder einen elektrischen Stromschlag resultieren.

EINLEITUNG

WICHTIGE SICHERHEITSHINWEISE

Allgemein

• Elektrische Geräte sind keine Spielzeuge. Sichern Sie das Gerät so, dass Kinder keinen Zugriff darauf

haben. Es können Gefahren entstehen, die von Kindern nicht erkannt werden.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen,

sensorischen oder mentalen Fähigkeiten, unerfahrenen Benutzern oder Benutzern mit mangelnden

Kenntnissen bedient werden, sofern sie nicht beaufsichtigt werden und bezüglich der sicheren

Bedienung des Geräts und der möglichen Gefahren bei der Benutzung eingewiesen wurden oder

unter ständiger Aufsicht eines geschulten Verantwortlichen sind. Insbesondere müssen Kinder unter

ständiger Aufsicht sein, um Sicherzustellen, dass sie nicht mit dem Gerät spielen. Eventuell

notwendige Reinigungs- und Wartungsarbeiten am Gerät dürfen nicht von Kindern durchgeführt

werden.

• Die Inbetriebnahme, Wartung und Reparatur des Geräts darf ausschließlich durch hierfür qualifizierte

Personen erfolgen, welche mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften

vertraut ist.

• Versuchen Sie nicht das Gerät zu öffnen. Im Inneren liegen gefährliche Spannungen an. Der Versuch

das Gerät selbst zu warten oder zu reparieren kann zu Stromschlägen oder Feuer führen und führt

zur Erlöschung von Garantie und Gewährleistungsansprüchen.

• Sorgen Sie dafür, dass metallische bzw. stromleitende Gegenstände, welche einen Kurzschluss

verursachen könnten, sich nicht in der Nähe der Batteriepole befinden. Entstehende Funken oder

Kurzschlüsse könnten nicht nur das Gerät beschädigen, sondern sogar zu einer Explosion führen oder

sehr hohe Kurzschluss-Ströme erzeugen, welche stark genug sind, um metallische Gegenstände zu

schweißen. Bei Arbeiten an Batterien sind deshalb Halsketten, Ringe, Uhren und andere persönliche

Metallgegenstände stets abzulegen.

• Betreiben Sie das Gerät nur, wenn das Gehäuse und die Leitungen unbeschädigt und alle

Verbindungen fest sind. Lose oder verschmutze Verbindungen können zu Überhitzung, Funkenflug

und Feuer führen.

• Benutzen Sie das Gerät nur für den in dieser Anleitung beschriebenen Gebrauch.

• Nutzen Sie nur für das Gerät zugelassene Kabel und Zubehör. Der Installateur ist verantwortlich

dafür, dass die korrekten Kabeldurchschnitte und richtigen Sicherungen eingesetzt werden.

• Nach dem Öffnen der Verpackung überprüfen Sie bitte alle Teile auf Beschädigungen. Sollten Sie

Beschädigungen vorfinden, kontaktieren Sie bitte den Händler, bei dem Sie das Gerät erworben

haben.

• Die Oberflächentemperatur kann bis zu 65° C betragen. Beendigen Sie umgehend jegliche Benutzung,

wenn abnormes Verhalten auftritt (Überhitzung, Austreten von Rauch oder Flüssigkeit). Kontaktieren

Sie in diesem Fall vor der weiteren Nutzung unbedingt den Hersteller oder Händler, bei dem Sie das

Gerät erworben haben.

• Schließen Sie Anschlusskabel niemals kurz oder verpolt an. Dies könnte interne Sicherungen

beschädigen und dauerhaften Schaden am Gerät verursachen.

• Achten Sie auf einen sicheren Stand! Das Gerät muss so sicher aufgestellt und befestigt werden, dass

es nicht umstürzen oder herabfallen kann.

• Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.

• Betreiben Sie das Gerät nicht in der Nähe von Gas oder entflammbaren Materialien

• Verbinden Sie den 230-V-Ausgang des Wechselrichters (siehe Abb.) nicht mit einer anderen 230-V-

Quelle.

• Verbinden Sie niemals den 12V DC Eingang des Spannungswandlers mit einer 230V AC Quelle.

• Benutzen Sie den Spannungswandler nicht mit einem Fahrzeug, bei dem der positive Pol der Batterie

mit dem Chassis verbunden ist.

• Betreiben Sie keine Geräte, welche auf irgendeine Weise 230V Spannung zurück zum

Spannungswandler führen. Dies kann den Spannungswandler dauerhaft zerstören.

• Verbinden Sie nie Geräte, die eine höhere Eingangsleistung benötigen als Ihr Spannungswandler

liefern kann. Einige Verbraucher benötigen beim Starten mehr Eingangsleistung als auf dem

Typenschild ausgewiesen ist.

• Auch nach Auslösen der Schutzeinrichtung (Sicherung) bleiben Teile des Wechselrichters unter

Spannung.

Elektrische Leitungen

• Ziehen Sie nicht an Leitungen.

• Verlegen Sie 230-V—Netzleitung und 12V-V-Gleichstromleitung nicht zusammen im gleichen

Leitungskanal (Leerrohr).

• Befestigen Sie die Leitungen gut.

• Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels

ausgeschlossen ist (insbesondere durch scharfe Metallkanten oder heiße Oberflächen).

• Müssen Leitungen durch Blechwände oder andere scharfkantige Wände geführt werden, dann

benutzen Sie Leerrohre bzw. Leitungsdurchführungen.

Arbeiten an Batterien

• Batterien können große Mengen Energie speichern und ein nicht ordnungsgemäßer Umgang damit

kann sehr gefährlich sein. Verbinden Sie das Gerät niemals mit einer Batterie mit falscher

Nennspannung oder anderen ungeeigneten oder defekten Batterien oder Geräten.

• Halten Sie Kinder fern von Batterien und Säuren.

• Vermeiden Sie den Kontakt von Batterieflüssigkeit auf Haut oder Kleidung. Die darin enthaltene

Säure kann zu Verbrennungen führen. Sollten Sie dennoch Kontakt zu Batterieflüssigkeit haben,

waschen Sie die betroffenen Stellen sofort mit viel Wasser aus. Natron kann die Säure neutralisieren

Falls Ihre Augen in Kontakt mit Batterieflüssigkeit gekommen sind, spülen Sie diese für mindestens

20 Minuten unter laufendem Wasser und begeben Sie sich sofort in ärztliche Behandlung. Ein Schutz

der Augen durch eine Schutzbrille wird stets empfohlen.

• Um Kurzschlüsse zu vermeiden, sorgen Sie dafür, dass metallische und andere leitfähige

Gegenstände ausreichend Abstand zu den Batteriepolen und dem Starthilfegerät haben. Ein

Kurzschluss, bzw. ein hierdurch entstehender Funkenflug oder Lichtbogen, kann das Gerät

beschädigen, eine Explosion auslösen oder zu anderen gefährlichen Situationen führen. Legen Sie

leitfähigen Körperschmuck wie metallische Ringe, Uhren, Halsketten o.Ä. ab, wenn Sie am Gerät oder

der Batterie Arbeiten vornehmen.

• Schalten Sie das Gerät aus bevor Sie elektrische Verbindungen herstellen oder trennen.

• Während des Ladevorgangs der Batterie kann die Batterieflüssigkeit entzündliche Gase bilden. In der

Umgebung von ladenden Batterien darf sich kein offenes Licht, Feuer oder glühendes oder

elektrostatisch geladenes Material befinden. Sorgen Sie stets für ausreichende Belüftung wenn Sie

an Batterien arbeiten.

• Bitte beachten Sie auch die Anleitung Ihrer Batterie, bevor Sie das Gerät anschließen. Bitte beachten

Sie ebenfalls die Bedienungshinweise der Betriebsanleitung Ihres Fahrzeugs. Einige Hersteller haben

evtl. Spezifische Anforderungen vor der Verwendung eines Spannungswandlers mit dem Fahrzeug

(z.B. Sicherungen die entfernt werden müssen oder andere Sicherheitshinweise)

• Nehmen Sie das Gerät nur in Betrieb, wenn das Gehäuse und die Leitungen unbeschädigt und alle

Verbindungen fest sind. Lose oder verschmutze Verbindungen können zu Überhitzung, Funkenflug

und Feuer führen.

• Reinigen Sie nach Bedarf auch die elektrischen Verbindungen der Fahrzeugelektrik zur

Fahrzeugbatterie. Benutzen Sie falls notwendig Polfett.

• Rauchen Sie nicht und vermeiden Sie jeglichen Funkenflug in der Nähe von Batterien.

• Versuchen Sie niemals eine kaputte oder gefrorene Batterie aufzuladen oder zu benutzen. Führen

Sie keinen Startversuch bzw. Fremdstartversuch bei Fahrzeugen mit gefrorener Batterie durch.

• Stellen Sie das Gerät niemals auf brennbare Materialien, direkt auf die Batterie oder die Batterie auf

das Gerät.

Gebrauch

Der PRO-USER Spannungswandler wandelt 12V Spannung (z.B. von einer 12V Batterie oder anderer 12V

Quelle) in eine 200-240V 50 Hz AC Gleichspannung. Die eingebauten USB Schnittstellen sind für das

Laden oder Betreiben von 5V USB Geräten bestimmt (unter Beachtung der maximal möglichen

Stromabgabe)

Wartung

Der Spannungswandler an sich braucht keine Wartung. Bitte überprüfen Sie von Zeit zu Zeit, ob alle

Kabelverbindungen sauber und fest sind und Ventilatoren einwandfrei funktionieren. Falls nötig reinigen

Sie das Gerät sorgsam mit einem trockenen Tuch. Öffnen Sie niemals das Gehäuse des Geräts. Es sind

keine Teile im Inneren verbaut, die ausgetauscht oder durch den Benutzer gewartet werden können.

Beschädigungen die auf nicht sachgemäßen Gebrauch zurückzuführen sind, oder durch den Benutzer

durchgeführte Modifikationen oder versuchte Reparaturen führen zum Ausschluss jeglicher Haftung und

Verlust der Gewährleistung. Wenn das Gerät beschädigt ist, darf es nicht mehr benutzt werden und muss

außer Betrieb gesetzt und entsorgt werden. Wartungsmaßnahmen dürfen nicht von Kindern oder dafür

nicht-geeigneten Personen durchgeführt werden.

Verpackungsmaterial

Bitte entfernen Sie sämtliches Verpackungsmaterial vor der Nutzung des Gerätes. Um eine

Erstickungsgefahr zu vermeiden, lassen Sie Kinder niemals mit Folien oder Verpackungsmaterial spielen.

Aufbewahrung

Wenn Sie das Gerät nicht verwenden, lagern Sie diesen bitte an einem trockenen Ort. Lagern Sie ihn an

einem sicheren Platz außerhalb der Reichweite von Kindern. Schützen Sie das Gerät vor direkter

Sonnenstrahlung, Hitze und Feuchtigkeit.

•

Pro-User Spannungswandler

•

Kabel und Klemmen für den Anschluss an die Batterie

•

Bedienungsanleitung

ALLGEMEINE HINWEISE

LIEFERUMFANG

VORDERSEITE:

Teil

Beschreibung

Lufteinlässe. Bitte niemals verdecken.

USB Schnittstelle: 2.1A um 5V DC USB Geräte zu betreiben oder zu laden.

Wenn die Spannung der Batterie unter 10V fällt, werden die USB Schnittstellen

automatisch ausgeschaltet.

230V Ausgang: 230V 50 Hz Wechselspannung mit reiner Sinuskurve

(in Schalterstellung I)

• Der Ausgang kann bis zu 200W (PSI200) / 400W (PSI400) kontinuierliche Leistung

abgeben.

• Für kurze Zeit (max. 10 min) kann am Ausgang eine maximale Leistung von 230W-

270W (PSI200) / 410W-450W (PSI400) abgegeben werden.

• Die maximale Leistungsabgabe ist 400W (PSI200) / 800W (PSI400) für maximal 1

Sekunde (z.B. bei erhöhtem Anlaufstrom).

Fällt die Spannung der Batterie unter 10.5V sorgt die Unterspannungs-Sicherung für

ein Abschalten des Geräts, um eine Tiefentladung zu vermeiden.

Rote LED: signalisiert Fehler in Verbindung mit Warntönen

• LED blinkt und es ertönt ein einfacher Warnton:

Batteriespannungsabsicherung (Batteriespannung ist <10.5V oder >15.3V

• LED blinkt und es ertönt ein doppelter Warnton:

Temperaturabsicherung (Spannungswandler ist zu heiß: >75°C)

• LED blinkt und es ertönt ein dreifacher Warnton:

Überlastabsicherung. Die abgefragte Leistung des Verbrauchers ist höher als die

maximale Leistungsabgabe des Spannungswandlers

Grüne LED: leuchtet bei Funktionsbereitschaft

Hauptschalter:

Schalterstellung 0: Spannungswandlerfunktion ist AUS (keine Spannung an der 230V

Steckdose), 5V-USB-Schnittstelle ist AN

Schalterstellung I: Spannungswandlerfunktion ist AN (230V liegen an der Steckdose

an), 5V-USB-Schnittstelle ist AN

TECHNISCHE BESCHREIBUNG

RÜCKSEITE:

Teil

Beschreibung

- Anschluss für den Minuspol der Batterie (schwarz)

+ Anschluss für den Pluspol der Batterie (rot)

Ventilator: Der Luftauslass darf nicht verdeckt werden!
