pro user PSI600 User manual

www.pro-user.com
PURE SINE WAVE INVERTER
WITH TRANSFERSWITCH, WIRED REMOTE CONTROL AND 30A SOLAR CHARGE CONTROLLER
SINUS WECHSELRICHTER
MIT TRANSFERSWITCH, KABELFERNBEDIENUNG UND 30A SOLAR LADEREGLER
ZUIVERE SINUS SPANNINGSOMVORMER
MET TRANSFERSWITCH, AFSTANDSBEDIENING EN 30A ZONNEPANEEL LAADREGELAAR
CONVERTISSEUR DE TENSION PUR SINUS
AVEC TRANSFERSWITCH, TÉLÉCOMMANDE FILAIRE ET RÉGULATEUR DE CHARGE SOLAIRE INTÉGRÉ
PSI600
PSI1000TX
PSI1500TX
SINE WAVE INVERTER
OPERATING MANUAL p.3
BEDIENUNGSANLEITUNG p.16
GEBRUIKSAANWIJZING p.31
MODE D'EMPLOI p.44

2

3
The PURE SINEWAVE INVERTERS are a member of the family of advanced mobile power inverters
manufactured by Pro-User. Your Pro-User PURE SINEWAVE INVERTER enables you to generate a pure
sine wave 230V 50Hz voltage from a 12V DC battery wherever your travels take you. As a bonus we
built-in 2 USB-Ports for powering or charging e.g. your sat nav, cell phone, tablet or any other USB device.
Because of the high quality pure sine wave voltage and the excellent overload capabilities, even
sensitive electronics will work flawlessly.
The wired remote control enables you to monitor and control your inverter in a convenient way. With
the built-in solar charge controller (only PSI1000TX & PSI1500TX) you even can directly connect PV
solar panels up to 500W to the inverter to recharge your battery. The mains input (only PSI1000TX &
PSI1500TX) gives the inverter a simple UPS-functionality (Uninterruptible Power Supply) that switches
in less than 20ms to battery power in case of a power outage (TransferSwitch).
We have taken numerous measures in quality control to ensure that your product arrives in top condition
and will perform to your satisfaction.
Please carefully read and follow the safety and operating instructions. Not following these
instructions may result in a serious accident, including damaged property, serious or even fatal
injuries. If the device is passed on to another person, this manual must also be handed over with it.
CAUTION: Please read this instruction manual carefully before installing and starting
up the device. Do not operate the inverter unless you have fully read and understood
all the provided information. If you are not confident working with 12V DC voltage
or are unsure of what you are doing, consider to seek for help by a professional
installation service or your vehicle´s manufacturer. Failure to observe these
instructions may cause an electrical shock, fatal or serious injury, material damage
or impair the function of the inverter.
Pro-User accepts no liability for direct or indirect damage caused by faulty assembly or connection, a
usage of damaged or altered products, a usage for purposes other than described and especially caused
by failure to follow these instructions.
General:
• Electrical devices are not toys. Keep the product away from children.
• Only use the product as intended and for purposes described in the manual.
• After opening the package, examine all parts for visible damage. If you have found any damage,
please contact the company you purchased this unit from.
• Always disconnect the power supply (including the connection to the battery and an optional solar
panel) when working on the device.
• Use only approved accessories (especially all cables) or parts fully consistent with the
requirements. The installer is responsible for ensuring that the correct cable and fuse sizes are used.
• The surface temperature can reach up to 65°C. Power-off and stop using the device immediately, if
the unit is smoking or is showing any abnormal behaviour.
• This appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they are supervised or have been
instructed on how to use the appliance by a person responsible for their safety. Children should be
supervised to ensure that they do not play with the appliance.
• Installing the device, maintenance and repair work may only be carried out by qualified personnel
who are familiar with the risks involved, the relevant regulations and with the guidelines and safety
precautions to be applied.
• Do not disassemble the inverter - the internal circuitry contains hazardous voltages. Attempting to
service the unit yourself may result in electric shock or fire and will void the unit warranty.
• Operate the inverter only, if all cables and the housing are undamaged and all connections are tight
and clean. Loose or dirty connections could result in overheating, electrical sparks and fire.
INTRODUCTION
IMPORTANT SAFETY INSTRUCTIONS

4
• Always keep metal objects or other materials that can short circuit the terminals of the battery or the
inverter securely away. A resulting spark or short-circuit may not only damage the device, but also
cause an explosion and potentially produce a current high enough to weld a ring or the like to metal.
Remove personal metal items such as rings, bracelets, necklaces, and watches when working on the
device or the battery.
• Do not connect AC output terminals of the inverter to an incoming AC source (or the grid).
• Do not connect DC input terminals of the inverter to an incoming AC source.
• Never use the inverter on vehicles where the positive terminal of the battery is connected to the
chassis.
• Never connect cables in reverse polarity or short-circuit connected cables. This may blow internal
fuses and may damage the inverter permanently.
• A fuse should be provided at a distance of max. 30 cm from the battery´s positive terminal. Failure
to do so, may cause damage to the cabling or battery if a fault (e.g. over-current or short circuit)
occurs. Only use high quality copper cable and keep the cable length short.
• Do not operate appliances that may feed AC main power back into the inverter. This might damage
the inverter.
• Ensure the device is standing firmly. The device must be set up and fastened in such a way that it
cannot tip over or fall down.
• Never connect devices that have a higher power requirement than the peak output power of the
inverter. Note that some devices may require more starting current than the type plate of the device
indicates.
Working with Batteries
• Batteries can store large amounts of energy and improper handling can be dangerous. NEVER
CONNECT to a battery with an unsuited voltage or other unsuitable or damaged batteries
• Keep children away from batteries and acid.
• Avoid getting electrolyte on your skin or clothes. It is acidic and can cause burns. If battery acid
contacts skin or clothing, wash immediately with water. Baking soda neutralizes lead acid battery
electrolyte. If electrolyte gets into your eyes, immediately flood your eyes with running cold water
for at least 20 minutes and get medical attention immediately. Eye protection is therefore
recommended.
• Always keep metal objects or other materials that can short circuit the terminals of the battery or the
inverter securely away.
• Power-off the device before making or breaking the connections to the battery.
• Depending on the type of battery, when the battery is being charged (by an optionally connected
solar panel - only PSI1000TX & PSI1500TX), you may notice bubbling in the fluid caused by the
release of gas. As the gas is flammable, avoid naked flames, glowing or electrostatically charged
material and sparks in the vicinity of the battery. Always provide adequate ventilation. Make sure the
inverter is not in direct vicinity of the battery.
• Observe technical instructions of the seller or the manufacturer of your battery
• Check if all connections are tight and clean. Loose or dirty connections could result in overheating,
electrical sparks and fire. Use terminal grease where required.
• Never smoke or allow a spark or flame in vicinity of the battery.
• Never try to charge a damaged or frozen battery.
• Do not place the device directly on top of the battery or vice versa or on a surface constructed from
combustible material.
• Read your car´s owner's manual. Some vehicle manufacturers may have special requirements before
charging or discharging the vehicle´s battery (e.g. fuses that have to be removed or certain security
demands).
Environment:
• Only use the product in environments from -20°C ~ 40°C.
• Do not operate the product in damp, wet or dusty environments: Never expose the inverter to rain or
snow. Doing so may result in damage to the inverter or other equipment installed in the system or
result in electric shock or fire. Do not operate the unit in explosive atmospheres, such as in the
presence of flammable liquids, gases or dust. Do not put batteries, or anything that should be
protected from sparks around the inverter. Doing so may result in fire or explosion.
• To avoid heat accumulation, do not cover the device. To prevent overheating , ensure that air inlets
and ventilation is not obstructed. Do not expose the device to a heat source (such as direct sunlight
or heating). Avoid additional heating of the device in this way.

5
Electrical Cables
• If cables have to be fed through metal holes or other walls with sharp edges, use ducts or cable
bushings to prevent damage.
• Do not lay cables which are loose or bent next to electrically conductive material (metal).
• Do not pull on the cables.
• Avoid to lay 230 V mains cable and 12 V DC cables in the same duct.
• Prevent all cables from being stepped on, tripped over, or being damaged by e.g. sharp edges or hot
surfaces.
Intended use
The PRO-USER SINE WAVE INVERTER converts a 12V direct current voltage (e.g. a battery or another
12V source that can deliver the required current) into 200-240V 50Hz AC pure sine wave voltage. The
built-in USB-Ports are intended to power or charge 5V USB devices (the maximum current delivery has
to be kept in mind). The wired remote control enables the user to monitor and control the inverter in a
convenient way.
Only PSI1000TX & PSI1500TX: With the built-in solar charge controller, connected PV panels up to 500W
(but max. 30A and 16-45V) can recharge a connected lead-acid battery.
Maintenance
The unit itself is maintenance-free. From time to time, make sure all cable connections are clean and
tight and fans are working correctly. If necessary, clean the unit with care, using a dry cloth. Don’t try to
open the body casing. There are no user-serviceable parts inside. Damage due to improper use,
modifications or attempted repairs lead to the exclusion of liability and the loss of warranty. If the unit
is damaged, the appliance must be discarded. Cleaning and user maintenance shall not be made by
children.
Packaging materials
To avoid danger of suffocation, do not let children play with foils or other packaging materials. Remove
all protective coverings before putting the device in operation.
Storage
When not in use, store the inverter in a dry environment. Store the device in a safe place out of the reach
of children. Protect the unit from direct sunlight, heat and moisture.
•
Pro-User Pure Sine Wave Inverter
•
Wired remote control unit with connection cable
•
Operating manual
GENERAL INSTRUCTIONS
SCOPE OF DELIVERY

6

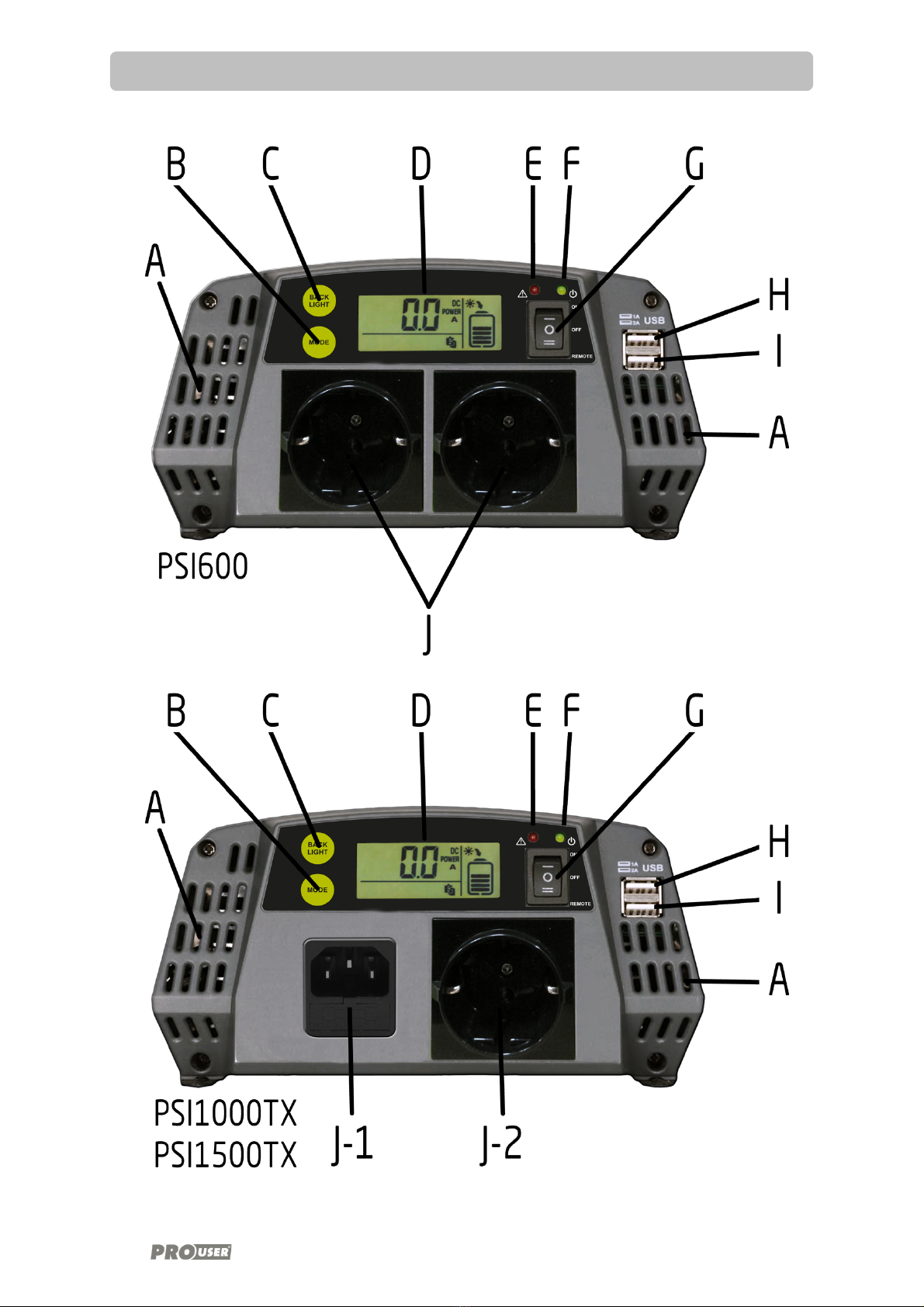

Front panel of the inverter:
TECHNICAL DESCRIPTION

7
Item
Description
A
Air-Inlets: Do not cover !
B
MODE-Button: Press the button to toggle the displayed measured values
C
BACKLIGHT-Button:
- Press this button briefly to turn on the LCD-backlight for 1 minute – press again to
turn the LCD-backlight off
- Press and hold this button for 3 seconds to activate the SLEEP-Mode
D

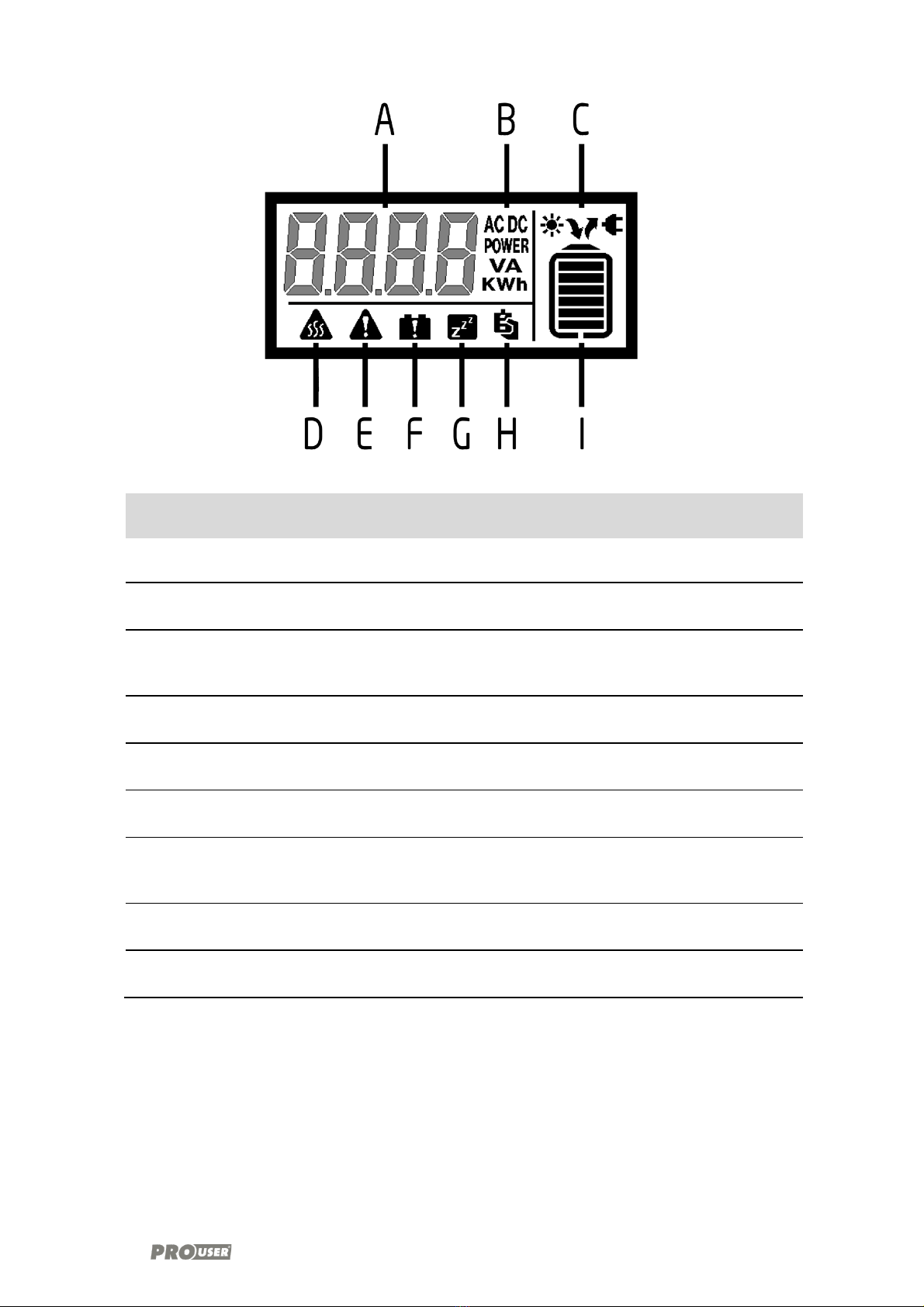

LCD-Display: shows all the relevant information such as voltage, current, wattage, etc.
E
Red LED: Signal-lamp that indicates errors and alarms
F
Green LED: Signal-lamp that indicates readiness for operation
G
Main-Switch: Switches between the operation modes of the inverter: on/off/remote
only PSI1000TX & PSI1500TX: If AC input is connected to mains supply (J-1), the
internal relay is triggered and socket J-2 is powered by the mains supply, that is
connected to J-1)
Switch-Position 0: Standby-Mode: Inverter-function is OFF (no output on the
230V sockets available, LCD is OFF), 5V-USB-output is ON,
Charge-Function is ON if PV solar panels are connected (the
LCD will light up and charge a connected battery)
Switch-Position I: Remote-control-function is OFF, Inverter-function is ON
(230V is available on the sockets), 5V-USB-output is ON,
Charge-function is ON if PV solar panels are connected
Switch-Position II: Remote-control-function is ON, Inverter-function is ON (230V
is available on the sockets), 5V-USB-output is ON, Charge-
function is ON if PV solar panels are connected
H
USB power supply: delivers 1A of current to power or charge 5V USB devices
I
USB power supply: delivers 2A of current to power or charge 5V USB devices
If the requested USB output power exceeds 3A, USB overcurrent protection will be
activated and the USB output will turn off. USB output will resume after 1 sec.
If the battery voltage is lower than 7.5V, USB output is turned off, but will resume
automatically when battery voltage rises over 8,2V again.
J
only PSI1000TX & PSI1500TX:
J-1: Mains input socket: AC 170V-265V/max.10A; 47Hz-53Hz
When mains power is connected, J-2 will deliver mains power (green LED will blink)
J-2: 230 V socket:
delivers a 230V 50Hz pure sine wave output (Switch-position I and II – only if J-1 is not
connected to mains power or in case of a power outage).
• The output can deliver up to 600W (PSI600) / 1000W (PSI1000TX) / 1500W
(PSI1500TX) of continuous power.
• For a short period (max. 20 min) it can deliver an overload power up to 660W
(PSI600) / 1100W (PSI1000TX) / 1650W (PSI1500TX).
• Peak power is up to 1200W (PSI600) / 2000W (PSI1000TX) / 3000W (PSI1500TX)
for max. 1 sec.
If the battery´s voltage is lower than 10.5V, undervoltage-protection is activated
NOTE: Use outputs separately and never connect them to the grid.

8
Back panel of the inverter:
Item
Description
K
Fan: Do not cover the vent holes !
L
Remote-Connector: Connect the wired remote control to this port
M
+ Positive battery terminal (red):
Connect the positive pole of the battery to this terminal
N
Only present at models PSI1000TX & PSI1500TX:
Charging-Input for PV solar panels:
• Input voltage: 16-45V DC
• Input current/ power: max. 30A PWM (max. 500W)
• Output charging voltage: 8V DC – 14.4V DC
Observe polarity:
red-clamp: terminal for positive cable of the input voltage
black-clamp: terminal for negative cable of the input voltage
If polarity is accidentally reversed, the inverter will indicate an error.
NOTE: Only charge rechargeable lead-acid batteries. Please read the safety
instructions carefully before working with batteries.
O
Grounding terminal – Connect to ground
P
- Negative battery terminal (black):
Connect the negative pole of the battery to this terminal

9
Remote unit of the inverter (only at main switch position II)
Item
Description
Q
LCD-Display: shows all the relevant information such as voltage, current, wattage, etc.
R
Green LED: Signal-lamp that indicates readiness for operation
S
ON/OFF-Button: Press to turn the inverter-function on or off.
OFF: Standby-Mode: Inverter-function is OFF (no output on the 230V sockets
available, LCD is OFF), 5V-USB-output is ON, Charge-Function is ON if PV solar
panels are connected (the LCD will light up and charge a connected battery)
ON: Inverter-function is ON (230V is available on the sockets), 5V-USB-output is
ON, Charge-function is ON if PV solar panels are connected
T
MODE-Button: Press the button to toggle the displayed measured values
U
BACKLIGHT-Button:
- Press this button briefly to turn on the LCD-backlight for 1 minute – press again to
turn the LCD-backlight off
- Press and hold this button for 3 seconds will activate the SLEEP-Mode
V
Red LED: Signal-lamp that indicates errors and alarms

10
LC-Display of the main unit and wired remote control
Item
Description
A
LCD-Display: shows all the relevant information such as voltage, current, wattage, etc.
B
Displays the unit of the currently measured value. Press the button to toggle the
displayed measured values
C
Only at models PSI1000TX & PSI1500TX: If a PV solar panel and a battery is
connected, an arrow under the sun symbol will flash that indicates the battery charging
process.
D
Over temperature protection: When this icon appears and flashes, the inverter
automatically enabled over temperature protection.
E
Protection-alert: When this icon appears, the inverter automatically activated a
protection feature.
F
Battery error: When this icon appears, the battery voltage is outside the inverter´s
permissible range.
G
Sleep mode: Press and hold the BACKLIGHT-button for 3 seconds to activate or
deactivate sleep-mode. Note: If AC output power is lower than 25W, the inverter will
activate for 10 seconds and then turn off again for one minute, and so on.
H
Remote connection (only if main switch is in position II ): if the remote unit is connected
this icon will appear. It will flash if the remote unit is not connected.
I
Battery-indicator: The displayed bars provide a indication of the charging status of the
connected battery. The battery indicator flashes when the battery is being charged.

11
WARNING: Please read this instruction manual carefully before installing and
starting up the device. Do not operate the inverter unless you have fully read and
understood all the provided information. If you are not confident working with 12V
DC voltage or are unsure of what you are doing, consider to seek for help by a
professional installation service or your vehicle´s manufacturer. Failure to observe
these instructions may cause an electrical shock, fatal or serious injury, material
damage or impair the function of the inverter.
WARNING: Before installing the inverter, please ensure the main switch is set to
position 0 = “OFF”. Make sure the battery poles are clean when connecting the
terminals. Tighten the nuts and bolts to a torque of 12-13 Nm. Loose or dirty
connections may cause overheating.
Risk of electrical shock: Operation of the inverter without a proper ground
connection may result in an electrical safety hazard. Ensure proper ground
connection is made during installation. Do not reverse the polarity. Reversing the
polarity of the connections may cause a spark and melt internal fuses
Observe the relevant regulations and directives of your country !
In some country there might be legal regulations that require RCD protection of AC
output connections of installations (Residual-current device, also known as
RCCB/GFCI).
RCDs may be fitted by a licenced electrician in installations.
Fastening the inverter
When selecting the installation location, observe the following instructions:
• The inverter can be mounted horizontally or vertically.
• The installation surface must be level and sufficiently sturdy.
• The inverter must be installed in a place that is protected from dirt, dust and moisture.
• The inverter may not be installed in the presence of flammable materials.
• The place of installation must be well-ventilated. A ventilation system must be present for
installations in small, closed spaces.
• The minimum clearance around the inverter should be at least 25 cm.
• Do not block or cover the ventilation holes. Be sure to keep a distance (at least 1 inch) from
surrounding objects.
Wiring & cables
A fuse should be provided at a distance of max. 30 cm from the battery´s positive
terminal. Failure to do so, may cause damage to the cabling or battery if a fault (e.g.
over-current or short circuit) occurs.
Reverse polarity connection may blow the internal fuse and may damage the
inverter permanently.
• Keep all load cables as short as possible. It is not recommended to use cables that exceed 4m in
length.
• If cables get hot replace them with thicker cables.
• Always use cables of good quality.
INSTALLATION & OPERATION

12
Cable-cross-section
The cable-cross-section of all used cables should be at minimum: 0.2mm2/A
Example: 10A current will require minimum cable-cross-section of: 10A x 0.2mm2/A = 2.0mm2
The cable-cross-section is for 100% copper wire and
does not
include thickness of the cable sheath.
Device
Max. Input Current
Recommended minimum
cable cross section
PSI600
60 A
12mm²(~AWG6)
PSI1000TX
100 A
20mm²(~AWG4)
PSI1500TX
150 A
30mm²(~AWG2)
or 2x 16mm²(2x AWG5)
Setting-up the inverter
To set up the inverter, use the appropriate cables to
• connect the positive pole (usually marked with + or coloured in red) of the battery and the positive
pole (M; coloured in red) of the inverter and
• connect the negative pole (usually marked with - or coloured in black) of the battery and the negative
pole (P; coloured in black) of the inverter and
Ensure to clamp all cables securely.
The Inverter is now ready to use
: Set the position of the main switch to I or II to power on the device.
Please notice the device functions described in chapter "TECHNICAL DESCRIPTION"
NOTE: You can operate the inverter with your vehicle´s engine running or switched off. However, it
is recommended to switch off the inverter while starting the engine.
Only at models PSI1000TX & PSI1500TX:
If you use PV solar panels to charge a connected battery
• connect the positive connection (usually marked with + or coloured in red) of your PV panel to
the RED CHARGING INPUT clamp of the inverter and
• connect the negative connection (usually marked with + or coloured in red) of your PV panel to
the BLACK CHARGING INPUT clamp of the inverter
• If polarity is accidentally reversed, the inverter will indicate an error.
Bear the technical limitations of charging-input in mind:
• Input voltage: 16-45V DC
• Input current/ power: max. 30A PWM (max. 500W)
• Output charging voltage: 8V DC – 14.4V DC
Minimum recommended cable-cross-section for connecting a PV panel to the inverter is:
30A x 0.2mm2/A = 6.0mm2(~AWG9=6,632 mm2)
NOTE: Only charge rechargeable lead-acid batteries. Please read the safety instructions carefully
before working with batteries.

13
USB port
Connect the USB external appliance to the USB port and switch it on. The USB port on the power inverter
provides a power supply of 5V DC for external USB devices.
The USB port on the power inverter is not designed for transferring data. Do not
connect memory sticks, MP3 player or similar data storage external appliances. Do
not connect any data transfer cable to the USB port.
Remote Port
Connect the remote unit to the remote connection port (L). Before using the remote unit, ensure the
main switch (G) is in “Position II”.
WARNING! Do not open or disassemble the Inverter. Attempting to service the unit
yourself may cause the risk of electrical shock or fire. Please follow the safety
instructions when working on the device.
The LCD display indicates in case of an error the appropriate error code:
Error
Code
Description
E2
Battery-overvoltage-protection: The battery voltage exceeds the permissible
range. Check the battery !
E3
Battery-undervoltage-protection: The battery voltage has fallen below the
permissible range. The battery seems to be empty. Check the battery and
recharge when required.
E5
Short-circuit- /over-power-protection: check if the 230V AC load exceeds the
inverters power-limits or is short-circuited.
E6
Overtemperature-protection: The inverter got too hot. Allow 10-15 minutes
for the inverter to cool down, before putting it in operation again. Provide for
good ventilation.
E7
Only at models PSI1000TX & PSI1500TX:
PV-reverse-polarity-protection:
Check if PV panels are connected with reversed.
E8
Only at models PSI1000TX & PSI1500TX:
PV-overcurrent-protection: The solar
panel seems to deliver too much power and exceeds the maximum PV-input-
power of the inverter. Check your solar panel if it meets the requirements.
Wait 3 minutes before connecting the panels again.
If the device doesn’t work at all, an internal fuse might be blown. This happens always for a reason.
Maybe there has been a short circuit, when connecting the inverter in wrong polarity. Don´t try to
replace internal fuses yourself. The inverter has to be checked by the manufacturer or by an
authorized service.
TROUBLESHOOTING

14
Model
PSI600
PSI1000TX
PSI1500TX
DC Input
Battery Voltage
10.5-15.3 V DC
10.5-15.3 V DC
10.5-15.3 V DC
Battery capacity
≥45 Ah
≥65 Ah
≥65 Ah
Max. input current
≤60 A
≤120 A
≤170 A
Standby current
≤0.75 A
≤1 A
≤1A
Charging Input
(for PV panels)
PV voltage
-
16 V DC ~ 45 V DC
16 V DC ~ 45 V DC
Max. PV power
-
≤500 W ; Max. PWM
current ≤30A
≤500 W ; Max. PWM current
≤30A
AC Input
AC Input
-
170-265V, 47-53Hz, ≤10A
170-265V, 47-53Hz, ≤10A
UPS Switching Time
≤20 ms
≤20 ms
AC Output
Voltage
230 V AC
230 V AC
230 V AC
Frequency
50 Hz
50 Hz
50 Hz
Power
600 W
1000 W
1500 W
Peak Power
for max. 20 min
660 W
1100 W
1650 W
Surge Peak power
for max. 1 sec
1200 W
2000 W
3000 W
Voltage Harmonics
≤5%
≤5%
≤5%
Conversion Efficiency
≥88%
≥88%
≥88%
USB Output
Output Voltage
5V DC
5V DC
5V DC
Maximum Output
3A (1x 2A, 1x 1A)
3A (1x 2A, 1x 1A)
3A (1x 2A, 1x 1A)
Dimensions
Length x Width x Height
[mm]
296x204x102
380x200x100
430x200x100
Weight
3.1 kg
4.4 kg
5.5 kg
Other
Operating ambient temperature
-20°C ~ 40°C
-20°C ~ 40°C
-20°C ~ 40°C
Cooling
Air cooling
Air cooling
Air cooling
Insulation Class
Class I
Class I
Class I
Protection Class
IP20
IP20
IP20
This model may be operated in EU countries.
The product is classed as Electrical or Electronic Equipment and should not be disposed of with other household or
commercial waste at the end of its working life. Please recycle where facilities exist. Ask your local authority or retailer
for recycling advice.
Pro-User warrants this product for a period of 2 years from the date of purchase to the original purchaser. Warranty is not
transferable. Warranty covers defect against workmanship and materials only. To obtain warranty service, please return the unit
to the place of purchase or authorized Pro-User dealer together with your proof of purchase. The warranty is void if the product
has been damaged or not used as described in this manual. Warranty is void if a non-authorized repair has been performed. Pro-
User makes no other warranty expressed or implied. Pro-User is only responsible for repair or replacement (at Pro-Users’ Discretion)
of the defective product and is not responsible for any consequential damage or inconvenience caused by the defect.
TECHNICAL SPECIFICATIONS
ENVIRONMENTAL PROTECTION
WARRANTY

15
Die PURE SINEWAVE INVERTERS (Echte Sinuswelle Spannungswandler) gehören zur Familie der
zukunftsweisenden Spannungswandlern der Firma Pro-User Europe GmbH.
Ihr Pro-User PURE SINEWAVE INVERTER ermöglicht es Ihnen, eine echte Sinuswelle mit 230V 50Hz
Spannung ausgehend von Ihrer 12V DC Batterie zu generieren. Zusätzlich haben wir in dem
Spannungswandler USB Schnittstellen eingebaut, damit Sie außerdem Ihr Mobiltelefon oder andere
Geräte mit USB-Anschluss aufladen können. Wegen der hohen Qualität des Pure Sine
Spannungswandlers und dessen echter Sinus-Spannung können auch hochwertigste und sensibelste
elektronische Geräte ohne Probleme betrieben werden.
Mit Hilfe des eingebauten Solarladegeräts (nur PSI1000TX und PSI1500TX) können Solarmodule bis zu
500W direkt an den Spannungswandler angeschlossen werden, um die Batterie aufladen bzw. deren
Nutzungsdauer zu verlängern.
Zusätzlich bei PSI1000TX & PSI1500TX: Der Spannungswandler stellt mit Hilfe des
Netzspannungseingangs eine einfache USV-Funktion (Unterbrechungsfreie Stromversorgung) bereit,
welche im Falle eines Stromausfalls in weniger als 20ms auf Batteriestromversorgung umschaltet
(TransferSwitch).
Permanente Qualitätskontrolle stellt sicher, dass Sie ein hochwertiges Produkt erhalten, dass Ihnen hohe
Zuverlässigkeit und Funktionalität bietet.
Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und befolgen Sie insbesondere die
Sicherheitshinweise. Das Nichtbefolgen der Sicherheits- und Bedienungshinweise kann
schwerwiegende Unfälle an Sachgegenständen und Personen zur Folge haben. Wenn Sie das Gerät
an dritte Personen weiter geben, stellen Sie bitte ebenfalls sicher, dass die Personen auch die
Anleitung erhalten.
ACHTUNG: Lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme.
Das Gerät darf nur von Personen benutzt werden, welche diese Anleitung vollständig
gelesen und verstanden haben und sich mit den Eigenschaften des Geräts vertraut
gemacht haben. Wenn Sie mit dem Umgang am elektrischen System Ihres Fahrzeugs
nicht vertraut sind oder anderweitig unsicher sind, ziehen Sie professionelle Hilfe zu
Rate, fragen Sie Ihren Fahrzeughersteller oder beauftragen Sie Ihre Werkstatt. Die
Nichteinhaltung der Bedienungsanleitung und Sicherheitshinweise kann die
Funktion des Geräts dauerhaft beeinträchtigen, Stromschläge begünstigen oder
schwerwiegende Unfälle an Gegenständen und Personen zur Folge haben.
Pro-User übernimmt keine Haftung für direkte oder indirekte Schäden, welche entstanden sind durch,
Montage- oder Anschlussfehler, fehlerhafte oder unsachgemäße Verwendung, Verwendung eines
modifizierten oder bekanntermaßen beschädigten Geräts, Verwendung außerhalb des
“bestimmungsgemäßen Gebrauchs” oder Missachtung dieser Bedienungsanleitung.
Umgebung des Einsatzortes
• Benutzen Sie das Gerät nur bei einer Umgebungstemperatur zwischen -20°C ~ 40°C.
• Vermeiden Sie eine Überhitzung des Geräts. Decken Sie das Gerät nicht ab und achten Sie darauf,
dass die Lufteinlässe und Luftauslässe des Geräts nicht verdeckt werden Setzen Sie das Gerät keiner
Wärmequelle (Sonneneinstrahlung, Heizung, usw.) aus. Vermeiden Sie so zusätzliche Erwärmung des
Gerätes. Achten Sie auf ausreichende und gute Belüftung der Umgebung und des Gerätes selbst.
• Stellen Sie keine Gegenstände die vor Funkenflug geschützt werden müssen in die Nähe des Gerätes.
Verwenden Sie das Gerät nicht in feuchter, nasser oder staubiger Umgebung, nicht in der Nähe von
entflammbaren Flüssigkeiten und Gasen und setzen Sie das Gerät niemals Regen oder Schnee aus.
Die Nichtbeachtung dieses Hinweises kann in Schäden am Gerät oder an einem daran
angeschlossenen System, Explosionen, Feuer oder einen elektrischen Stromschlag resultieren.
EINLEITUNG
WICHTIGE SICHERHEITSHINWEISE

16
Allgemein
• Elektrische Geräte sind keine Spielzeuge. Sichern Sie das Gerät so, dass Kinder keinen Zugriff darauf
haben. Es können Gefahren entstehen, die von Kindern nicht erkannt werden.
• Benutzen Sie das Gerät nur für den in dieser Anleitung beschriebenen Gebrauch.
• Nach dem Öffnen der Verpackung überprüfen Sie bitte alle Teile auf Beschädigungen. Sollten Sie
Beschädigungen vorfinden, kontaktieren Sie bitte den Händler, bei dem Sie das Gerät erworben
haben.
• Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung. Auch nach Auslösen der
Schutzeinrichtungen (bzw. Sicherung) bleiben Teile des Wechselrichters unter Spannung.
• Nutzen Sie nur für das Gerät zugelassene Kabel und Zubehör. Der Installateur ist verantwortlich
dafür, dass die korrekten Kabeldurchschnitte und richtigen Sicherungen eingesetzt werden.
• Die Oberflächentemperatur kann bis zu 65° C betragen. Beendigen Sie umgehend jegliche Benutzung,
wenn abnormes Verhalten auftritt (Überhitzung, Austreten von Rauch oder Flüssigkeit). Kontaktieren
Sie in diesem Fall vor der weiteren Nutzung unbedingt den Hersteller oder Händler, bei dem Sie das
Gerät erworben haben.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen,
sensorischen oder mentalen Fähigkeiten, unerfahrenen Benutzern oder Benutzern mit mangelnden
Kenntnissen bedient werden, sofern sie nicht beaufsichtigt werden und bezüglich der sicheren
Bedienung des Geräts und der möglichen Gefahren bei der Benutzung eingewiesen wurden oder
unter ständiger Aufsicht eines geschulten Verantwortlichen sind. Insbesondere müssen Kinder unter
ständiger Aufsicht sein, um Sicherzustellen, dass sie nicht mit dem Gerät spielen. Eventuell
notwendige Reinigungs- und Wartungsarbeiten am Gerät dürfen nicht von Kindern durchgeführt
werden.
• Die Inbetriebnahme, Wartung und Reparatur des Geräts darf ausschließlich durch hierfür qualifizierte
Personen erfolgen, welche mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften
vertraut ist.
• Versuchen Sie nicht das Gerät zu öffnen. Im Inneren liegen gefährliche Spannungen an. Der Versuch
das Gerät selbst zu warten oder zu reparieren kann zu Stromschlägen oder Feuer führen und führt
zur Erlöschung von Garantie und Gewährleistungsansprüchen.
• Sorgen Sie dafür, dass metallische bzw. stromleitende Gegenstände, welche einen Kurzschluss
verursachen könnten, sich nicht in der Nähe der Batteriepole befinden. Entstehende Funken oder
Kurzschlüsse könnten nicht nur das Gerät beschädigen, sondern sogar zu einer Explosion führen oder
sehr hohe Kurzschluss-Ströme erzeugen, welche stark genug sind, um metallische Gegenstände zu
schweißen. Bei Arbeiten an Batterien sind deshalb Halsketten, Ringe, Uhren und andere persönliche
Metallgegenstände stets abzulegen.
• Betreiben Sie das Gerät nur, wenn das Gehäuse und die Leitungen unbeschädigt und alle
Verbindungen fest sind. Lose oder verschmutze Verbindungen können zu Überhitzung, Funkenflug
und Feuer führen.
• Verbinden Sie niemals den 12V DC Eingang des Spannungswandlers mit einer 230V AC Quelle.
• Verbinden Sie den 230-V-Ausgang des Wechselrichters (siehe Abb.) nicht mit einer anderen 230-V-
Quelle.
• Benutzen Sie den Spannungswandler nicht mit einem Fahrzeug, bei dem der positive Pol der Batterie
mit dem Chassis verbunden ist.
• Schließen Sie Anschlusskabel niemals kurz oder verpolt an. Dies könnte interne Sicherungen
beschädigen und dauerhaften Schaden am Gerät verursachen.
• In ca. 30cm Abstand zur Batterie muss eine geeignete Sicherung an deren Pluspol installiert werden,
um im Fehlerfall Schaden an Batterie, Verkabelung und Inverter zu verhindern. Benutzen Sie
ausschließlich hochwertige Kupferkabel für die Installation und halten Sie die Kabellänge so kurz wie
möglich.
• Betreiben Sie keine Geräte, welche auf irgendeine Weise 230V Spannung zurück zum
Spannungswandler führen. Dies kann den Spannungswandler dauerhaft zerstören.
• Achten Sie auf einen sicheren Stand! Das Gerät muss so sicher aufgestellt und befestigt werden, dass
es nicht umstürzen oder herabfallen kann.
• Verbinden Sie nie Geräte, die eine höhere Eingangsleistung benötigen als Ihr Spannungswandler
liefern kann. Einige Verbraucher benötigen beim Starten mehr Eingangsleistung als auf dem
Typenschild ausgewiesen ist.

17
Arbeiten an Batterien
• Batterien können große Mengen Energie speichern und ein nicht ordnungsgemäßer Umgang damit
kann sehr gefährlich sein. Verbinden Sie das Gerät niemals mit einer Batterie mit falscher
Nennspannung oder anderen ungeeigneten oder defekten Batterien oder Geräten.
• Halten Sie Kinder fern von Batterien und Säuren.
• Vermeiden Sie den Kontakt von Batterieflüssigkeit auf Haut oder Kleidung. Die darin enthaltene
Säure kann zu Verbrennungen führen. Sollten Sie dennoch Kontakt zu Batterieflüssigkeit haben,
waschen Sie die betroffenen Stellen sofort mit viel Wasser aus. Natron kann die Säure neutralisieren
Falls Ihre Augen in Kontakt mit Batterieflüssigkeit gekommen sind, spülen Sie diese für mindestens
20 Minuten unter laufendem Wasser und begeben Sie sich sofort in ärztliche Behandlung. Ein Schutz
der Augen durch eine Schutzbrille wird stets empfohlen.
• Um Kurzschlüsse zu vermeiden, sorgen Sie dafür, dass metallische und andere leitfähige
Gegenstände ausreichend Abstand zu den Batteriepolen und dem Starthilfegerät haben. Ein
Kurzschluss, bzw. ein hierdurch entstehender Funkenflug oder Lichtbogen, kann das Gerät
beschädigen, eine Explosion auslösen oder zu anderen gefährlichen Situationen führen. Legen Sie
leitfähigen Körperschmuck wie metallische Ringe, Uhren, Halsketten o.Ä. ab, wenn Sie am Gerät oder
der Batterie Arbeiten vornehmen.
• Schalten Sie das Gerät aus bevor Sie elektrische Verbindungen herstellen oder trennen.
• Während des Ladevorgangs der Batterie kann die Batterieflüssigkeit entzündliche Gase bilden. In der
Umgebung von ladenden Batterien darf sich kein offenes Licht, Feuer oder glühendes oder
elektrostatisch geladenes Material befinden. Sorgen Sie stets für ausreichende Belüftung wenn Sie
an Batterien arbeiten.
• Bitte beachten Sie auch die Anleitung Ihrer Batterie, bevor Sie das Gerät anschließen. Bitte beachten
Sie ebenfalls die Bedienungshinweise der Betriebsanleitung Ihres Fahrzeugs. Einige Hersteller haben
evtl. Spezifische Anforderungen vor der Verwendung eines Spannungswandlers mit dem Fahrzeug
(z.B. Sicherungen die entfernt werden müssen oder andere Sicherheitshinweise)
• Nehmen Sie das Gerät nur in Betrieb, wenn das Gehäuse und die Leitungen unbeschädigt und alle
Verbindungen fest sind. Lose oder verschmutze Verbindungen können zu Überhitzung, Funkenflug
und Feuer führen.
• Reinigen Sie nach Bedarf auch die elektrischen Verbindungen der Fahrzeugelektrik zur
Fahrzeugbatterie. Benutzen Sie falls notwendig Polfett.
• Rauchen Sie nicht und vermeiden Sie jeglichen Funkenflug in der Nähe von Batterien.
• Versuchen Sie niemals eine kaputte oder gefrorene Batterie aufzuladen oder zu benutzen. Führen
Sie keinen Startversuch bzw. Fremdstartversuch bei Fahrzeugen mit gefrorener Batterie durch.
• Stellen Sie das Gerät niemals auf brennbare Materialien, direkt auf die Batterie oder die Batterie auf
das Gerät.
Elektrische Leitungen
• Ziehen Sie nicht an Leitungen.
• Verlegen Sie 230-V—Netzleitung und 12V-Gleichstromleitung nicht zusammen im gleichen
Leitungskanal (Leerrohr).
• Befestigen Sie die Leitungen gut.
• Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels
ausgeschlossen ist (insbesondere durch scharfe Metallkanten oder heiße Oberflächen).
Müssen Leitungen durch Blechwände oder andere scharfkantige Wände geführt werden, dann
benutzen Sie Leerrohre bzw. Leitungsdurchführungen.

18
Gebrauch
Der PRO-USER Spannungswandler wandelt 12V Spannung (z.B. von einer 12V Batterie oder anderer 12V
Quelle) in eine 200-240V 50 Hz AC Gleichspannung. Die eingebauten USB Schnittstellen sind für das
Laden oder Betreiben von 5V USB Geräten bestimmt (unter Beachtung der maximal möglichen
Stromabgabe). Mit der drahtgebundenen Fernbedienung können Sie Ihren Spannungswandler auf
komfortable Art und Weise überwachen und steuern.
Mit Hilfe des eingebauten Solarladegeräts (nur PSI1000TX und PSI1500TX) können Solarmodule bis zu
500W (max. 30A und 16-45V) direkt an den Spannungswandler angeschlossen werden, um die Batterie
aufladen bzw. deren Nutzungsdauer zu verlängern.
Wartung
Der Spannungswandler an sich braucht keine Wartung. Bitte überprüfen Sie von Zeit zu Zeit, ob alle
Kabelverbindungen sauber und fest sind und Ventilatoren einwandfrei funktionieren. Falls nötig reinigen
Sie das Gerät sorgsam mit einem trockenen Tuch. Öffnen Sie niemals das Gehäuse des Geräts. Es sind
keine Teile im Inneren verbaut, die ausgetauscht oder durch den Benutzer gewartet werden können.
Beschädigungen die auf nicht sachgemäßen Gebrauch zurückzuführen sind, oder durch den Benutzer
durchgeführte Modifikationen oder versuchte Reparaturen führen zum Ausschluss jeglicher Haftung und
Verlust der Gewährleistung. Wenn das Gerät beschädigt ist, darf es nicht mehr benutzt werden und muss
außer Betrieb gesetzt und entsorgt werden. Wartungsmaßnahmen dürfen nicht von Kindern oder dafür
nicht-geeigneten Personen durchgeführt werden.
Verpackungsmaterial
Bitte entfernen Sie sämtliches Verpackungsmaterial vor der Nutzung des Gerätes. Um eine
Erstickungsgefahr zu vermeiden, lassen Sie Kinder niemals mit Folien oder Verpackungsmaterial spielen.
Aufbewahrung
Wenn Sie das Gerät nicht verwenden, lagern Sie diesen bitte an einem trockenen Ort. Lagern Sie ihn an
einem sicheren Platz außerhalb der Reichweite von Kindern. Schützen Sie das Gerät vor direkter
Sonnenstrahlung, Hitze und Feuchtigkeit.
•
Pro-User Sine Wave Spannungswandler
•
Kabelgebundenen Fernbedienung mit Anschlusskabel
•
Bedienungsanleitung
ALLGEMEINE HINWEISE
LIEFERUMFANG

19
VORDERSEITE:
TECHNISCHE BESCHREIBUNG

20
Teil
Beschreibung
A
Lufteinlässe. Bitte niemals verdecken.
B
MODE-Taste: Drücken Sie diese Taste, um zwischen den angezeigten Maßeinheiten zu
wechseln.
C
BACKLIGHT-Taste:
-
Bitte drücken Sie die Taste kurz, um die Hintergrundbeleuchtung für 1 Minute zu
aktivieren. Drücken Sie ein weiteres Mal um die Hintergrundbeleuchtung wieder
auszustellen.
-
Drücken und halten Sie die Taste für 3 Sekunden, um den SLEEP-Modus zu
aktivieren.
D
LCD-Display: Zeigt alle relevanten Informationen an, wie z.B. Spannung, Stromstärke,
Watt, etc.
E
Rote LED: signalisiert Fehler in Verbindung mit Warntönen
F
Grüne LED: leuchtet bei Funktionsbereitschaft
G
Hauptschalter: Wechselt zwischen den Modi AN, AUS und FERNBEDIENUNG
nur bei PSI1000TX & PSI1500TX: Wenn Netzspannung am AC-Eingang (J-1) anliegt
schaltet das interne Relais um und am Ausgang J-2 liegt nun die selbe Spannung an.
Schalterstellung 0: Standby Modus: Spannungswandler ist AUS (keine Spannung
liegt an den 230V Steckdosen an, LCD Display ist AUS,
Fernbedienung ist AUS), 5V-USB-Ausgang ist AN,
Ladefunktion (bei PSI1000TX und PSI1500TX) ist AN sobald
ein PV Modul angeschlossen wird (das LCD Display geht an
und die Batterie wird geladen)
Schalterstellung I: Fernbedienungsfunktion ist AUS, Spannungswandler ist AN
(230V liegen an den Steckdosen an), 5V-USB-Ausgang ist AN,
Ladefunktion ist AN solange eine Solar Modul angeschlossen
ist.
Schalterstellung II: Fernbedienungsfunktion ist AN, Spannungswandler ist AN
(230V liegen an den Steckdosen an), 5V-USB-Ausgang ist AN,
Ladefunktion ist AN solange eine Solar Modul angeschlossen
ist.
H
USB Ausgang: liefert 1A um 5V DC USB Geräte zu betrieben oder zu laden
I
USB Ausgang: liefert 2A um 5V DC USB Geräte zu betrieben oder zu laden
Falls das benutzte USB Gerät mehr als 3A Leistung abruft, schaltet sich der USB
Ausgang automatisch ab. Nach 1sec schaltet sich der USB Ausgang wieder ein.
Wenn die Spannung der Batterie unter 7,5V fällt, werden die USB Schnittstellen
ausgeschaltet, aber schalten sich automatisch wieder ein wenn die Batterie wieder
über 8,2V Spannung liefert.
