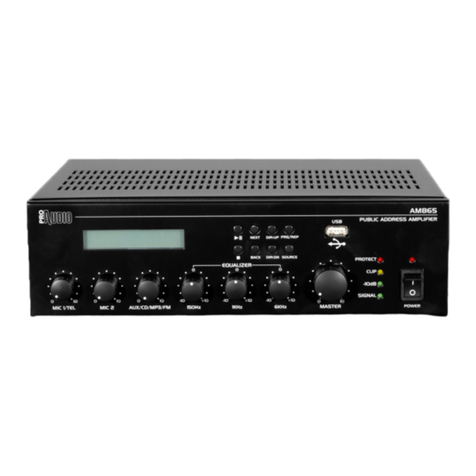

ProAudio AM865 User manual

Manuale Utente
User Manual
AM865
PA amplifiers
I EN

REV.004-03/12
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.
Reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the‘manuals’section on site www.musiclights.it

3
IEN
AM865
CONTENUTO DELL’IMBALLO:
• Amplicatore AM865
• Cavo di alimentazione
• Manuale utente
Tutte le speciche possono essere variate senza alcuna notica.
Design and specications are subject to change without notice.
INDEX
Safety
General instruction
Warning and precautions for xtures
General information
1 Description and technical specication
1. 1 Introduction
1. 2 Technical specications
1. 3 Operating elements and connections
2 Function and setting
2. 1 Power supply
2. 2 Operation
2. 3 Adjusting the volume
3 Connections
3. 1 Connecting speakers
3. 2 Connecting microphones
3. 3 USB connection
3. 4 Connecting other audio equipment
3. 5 Manual Priority terminals
3. 6 Music on hold
Technical data
General criteria for installation of sound sys-
tems
Warranty
4
5
6
7
7
8
11
11
11
12
13
13
13
13
13
14
15
PACKING CONTENT:
• Amplier AM865
• Main cable
• User manual
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Descrizione e speciche tecniche
1. 1 Introduzione
1. 2 Caratteristiche tecniche
1. 3 Elementi di comando e collegamenti
2 Funzioni e impostazioni
2. 1 Alimentazione
2. 2 Funzionamento
2. 3 Impostazione dei volumi
3 Collegamenti
3. 1 Collegamento diusori
3. 2 Collegamento microfono
3. 3 Collegamento USB
3. 4 Collegamento altra apparecchiatura audio
3. 5 Terminali di controllo manuale della priorità
3. 6 Music on hold
Speciche tecniche
Criteri generali per installazione di sistemi di
sonorizzazione
Certicato di garanzia
4
5
6
7
7
8
11
11
11
12
13
13
13
13
13
14
15

4IEN
AM865
SAFETY
General instructions
• The products referred to in this manual
conform to the European Community
Directives and are therefore marked with .
• The unit is supplied with hazardous network
voltage (230V~). Leave servicing to skilled
personnel only. Never make any modications
on the unit not described in this instruction
manual, otherwise you will risk an electric
shock.
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-1).
It is, moreover, recommended to protect the
supply lines of the units from indirect contact
and/or shorting to earth by using residual
current devices appropriately sized.
• The connection to the main network of
electric distribution must be carried out by
a qualied electrical installer. Check that the
main frequency and voltage correspond to
those the unit is designed for, as given on the
electrical data label.
• This unit is not for home use, only professional
applications.
• Never use the xture under the following
conditions:
- in places subject to excessive humidity;
- in places subject to vibrations or bumps;
- in places with temperature above 45°C or
below 2°C.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by
qualied technical personnel. Contact the
nearest sales point for inspection or contact
the manufacturer directly.
• If the unit has to be put out of operation
denitively, take it to a local recycling plant
for a environmentally safe disposal.
ATTENZIONE!
Prima di eettuare qualsiasi
operazione con l’unità, leggere
con attenzione questo manuale:
contiene informazioni importanti
riguardo l’installazione, l’uso e la
manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Europea
e pertanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di
rete (230V~). Non intervenire mai al suo interno
al di fuori delle operazioni descritte nel presente
manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di una
eciente messa a terra (apparecchio di Classe
I secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
dell’unità dai contatti indiretti e/o cortocircuiti
verso massa tramite l’uso di interruttori
dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico solo per uso
professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti ad eccessiva umidità;
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C o
inferiori a 2°C.
• Evitare che nell’unità penetrino liquidi
inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualicato.
Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo
denitivamente, consegnarlo per lo
smaltimento ad un’istituzione locale per il
riciclaggio.
WARNING!
Before carrying out any operations with
the unit, read carefully this instruction
manual and keep it with care for
future reference. It contains important
information about the installation,
usage and maintenance of the unit.

5
IEN
AM865
Attenzione e precauzione per l’installazione
• Questo prodotto in combinazione con alto-
parlanti può essere capace di produrre livelli
sonori che possono causare perdite d’udito
permanenti. Si raccomanda di evitare l’esposi-
zione ad alti livelli sonori o livelli non conforte-
voli per periodi di tempo lunghi.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ect.
• Collocare o posizionare il prodotto in modo
che non ci siano ostruzioni alla sua propria
ventilazione e dissipazione di calore. Non in-
stallare in uno spazio limitato.
• Il livello di ingresso dell’amplicatore non deve
mai superare la sensibilità segnata.
• Non collegare l’uscita di un amplicatore
nell’entrata di un altro. Non collegare in serie
o in parallelo le uscite di un amplicatore con
quelle di un altro.
• Assicurarsi che il segnale sia connesso corretta-
mente all’entrata dell’amplicatore e che esso
sia nella giusta modalità di funzionamento.
• Spegnere l’amplicatore prima di disconnette-
re il cavo di alimentazione dalla rete.
• Prima di iniziare qualsiasi operazione di manu-
tenzione o pulizia disconnettere l’unità dalla
rete di alimentazione.
Warning and precautions for xtures
• This product in combination with loudspeak-
ers, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• Do not install the xture near sources of heat.
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The xture must be located in a place where
a proper ventilation or thermal dissipation
is not impeded. Do not install the xture in a
conned space.
• The output level of the amplier must never
exceed the marked sensitivity.
• Do not link the output of any amplier chan-
nel back into another channel ‘s input. Do not
parallel or series connect an amplier’s output
with any other amplier’s output.
• Make sure that the signal is correctly connect-
ed to the amplier’s input channel and set to
the proper input mode.
• Please turn o the power switch before pulling
o the power cord.
• Before starting any maintenance work or
cleaning the unit, cut o power from the main
supply.

6IEN
AM865
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede” e
viaggiano sempre a rischio e pericolo del distri-
butore/cliente. Eventuali avarie e danni dovran-
no essere contestati al vettore. Ogni reclamo per
imballi manomessi dovrà essere inoltrato entro 8
giorni dal ricevimento della merce.
Garanzie e resi
L’amplicatore AM865 è coperto da garanzia in base
alle vigenti normative.
Sul sito www.musiclights.it è possibile consultare
il testo integrale delle “Condizioni Generali di
Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito
www.musiclights.it.
In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla
ne del manuale. A tutti gli eetti la validità
della garanzia è avallata unicamente dalla
presentazione del certicato di garanzia.
Music & Lights constata tramite verica sui resi
la difettosità dichiarata, correlata all’appropriato
utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti,
declinando tuttavia ogni obbligo di risarcimento
per danni diretti o indiretti eventualmente
derivanti dalla difettosità.
GENERAL INFORMATION
Shipments and claims
The goods are sold“ex works”and always travel at
the risk and danger of the distributor.
Eventual damage will have to be claimed to the
freight forwarder. Every claim for broken packs
will have to be forwarded within 8 days from the
reception of the goods.
Warranty and returns
The guarantee covers the AM865 amplier in
compliance with existing regulations. You can nd
thefull versionofthe“General GuaranteeConditions”
on our web site www.musiclights.it.
Please remember to register the piece of
equipment soon after you purchase it, logging
on www.musiclights.it. The product can be also
registered lling in and sending the form available
on your guarantee certicate. For all purposes,
the validity of the guarantee is endorsed solely on
presentation of the guarantee certicate.
Music & Lights will verify the validity of the claim
through examination of the defect in relation
to proper use and the actual validity of the
guarantee. Music & Lights will eventually provide
replacement or repair of the products declining,
however, any obligation of compensation
for direct or indirect damage resulting from
faultiness.

7
IEN
AM865
-1- DESCRIZIONE E SPECIFICHE
TECNICHE
1.1 Introduzione
Robusti e versatili, gli amplicatori PA di ProAudio
orono potenza, semplicità d’installazione e mas-
sima essibilità d’uso nei sistemi Public Address.
Dotati di circuito di protezione contro il sovracca-
rico ed il corto circuito delle uscite, garantiscono
massima durata ed adabilità riducendo al mini-
mo i costi di manutenzione. Queste unità dispon-
gono, inoltre, di tutte le funzioni, i controlli e le
connessioni necessarie per l’utilizzo a tensione o
ad impedenza costante nei sistemi di sonorizza-
zione multi-canale e multi-zona.
1.2 Caratteristiche tecniche
Amplicatore mixer con sintonizzatore FM e let-
tore MP3/USB integrato
• Progettato per la miscelazione e trasmissione
di annunci microfonici e/o programmi musicali
in sistemi P.A.
• Uscite a impedenza costante (4-16Ohm) e a
tensione costante (70/100V)
• Ingressi: 2 Mic, 1 Aux/CD con selettore, 1 USB
• Sintonizzatore FM e lettore MP3/USB integrati
• Funzione priorità
• Equalizzatore a tre bande
• Controlli indipendenti per segnali in ingresso
-1- DESCRIPTION AND TECHNICAL
SPECIFICATIONS
1.1 Introduction
Sturdy and versatile ProAudio PA loudspeakers
are characterized by a strong professional quality
power, easiness of installation and deep exibility,
making them fully adapted in any Public Address.
Equipped with a protection circuit against short
circuits between output terminals and overloads,
they guarantee a maximum duration and reliabil-
ity reducing maintenance costs. Thanks to their
dedicated functions, controls and connections,
ProAudio® loudspeakers can be used by voltage
or by constant acoustic impedance in the multi-
channels and multi-zone audio systems.
1.2 Technical specications
Mixer - amplier with FM tuner and MP3/USB
player
• Designed for mixing and broadcasting an-
nouncements and music in PA systems
• Impedance constant outputs (4-16Ohm) and
constant voltage outputs (70/100V)
• Inputs: 2 Mic, 1 Aux/CD selectable, 1 USB
• Built-in FM tuner and MP3/USB player
• Priority function
• 3 band EQ controls
• Independent level controls for input signals

8IEN
AM865
1.3 Elementi di comando e collegamenti 1.3 Operating elements and connections
PANNELLO FRONTALE FRONT PANEL
1. POTENZIOMETRO DI VOLUME SEGNALE TELE-
FONICO
2. POTENZIOMETRO DI VOLUME MICROFONO
3. POTENZIOMETRO DI VOLUME INGRESSO AUX/
CD/MP3/TUNER
4. EQUALIZZATORE
5. MASTER: potenziometro di volume che regola
il livello generale del segnale proveniente dai
singoli ingressi. Normalmente le migliori pre-
stazioni si ottengono con la manopola posizio-
nata a circa ¾ della corsa.
6. INTERRUTTORE POWER
7. INDICATORE ON DI ACCENSIONE: quando ac-
ceso, l’amplicatore è alimentato correttamen-
te.
8. PULSANTI PER LA MODALITA’ MP3/FM/AM:
vedi tabella pag. 9 (g 2)
9. DISPLAY LCD
1. VOLUME POTENTIOMETER TELEPHONE SIG-
NAL
2. VOLUME POTENTIOMETER MICROPHONE
3. VOLUME POTENTIOMETER ENTRY AUX/CD/
MP3/TUNER
4. EQUALIZER
5. MASTER: volum potentiometer to adjust the
master outpit level coming from each input.
In normal conditions the best performance is
obtained with the volume knob set approxi-
mately at ¾ of maximum value.
6. POWER SWITCH
7. POWER INDICATOR: when this indicator is on,
the amplier main power supply is working.
8. BUTTONS FOR THE MODE MP3/FM/AM: see ta-
ble pag. 9 (g 2)
9. DISPLAY LCD
1 2 3 5 6
7
89
4
Fig.1

9
IEN
AM865
Fig.2
PULSANTE MP3 FM AM
Play/Pause Invalid/non valido Invalid/non valido
Stop Invalid/non valido Invalid/non valido
Next le/
File successivo
Next channel/
Canale successivo
Next channel/
Canale successivo
Last le/Ultimo le Next channel/
Canale precedente
Next channel/
Canale precedente
Next folder/
Cartella successiva
Up ne-turning or autoserch/
Ricerca ne in avanti o autoricerca
Up ne-turning or autoserch/
Ricerca ne in avanti o autoricerca
Last folder/
Ultima cartella
Up ne-turning or autoserch/
Ricerca ne indietro o autoricerca
Up ne-turning or autoserch/
Ricerca ne indietro o autoricerca
Invalid/non valido Save channels/
Memorizzare canale
Save channels/
Memorizzare canale
Switch to FM/
Passaggio alla modalità FM
Switch to AM/
Passaggio alla modalità AM
Switch to AUX1/
Passaggio alla modalità AUX1

10 IEN
AM865
PANNELLO POSTERIORE REAR PANEL
10.SPINA DA PANNELLO VDE: per il collegamento
ad una presa di rete (230~/50-60Hz) tramite il
cavo di rete in dotazione. Sotto la presa si trova
il portafusibile.
11.GND POINT: per la messa a terra del dispositivo
12.MORSETTO A VITE “PRIORITY”
13.MORSETTI A VITE PER COLLEGAMENTI:
- Uscita diretta COM (Comune) per collega-
mento diusore o gruppi di diusori.
- Morsetto a vite per collegamento diusori o
gruppi di diusori con impedenza 4 Ω.
- Morsetto a vite per collegamento diusori o
gruppi di diusori con impedenza 8 Ω.
- Morsetto a vite per collegamento diusori o
gruppi di diusori con impedenza 16 Ω.
- Morsetto a vite per collegamento diusore
con ingresso audio 70 V.
- Morsetto a vite per collegamento diusore
con ingresso audio 100 V.
14.INGRESSO RCA: per AUX
15.INGRESSO RCA: per CD
16.COMMUTATORE PER SELEZIONARE LE DIVERSE
MODALITA’: AUX/CD/MP3/TUNER
17.PRESA JACK 6,3 mm: ingresso MIC sbilanciato
18.INGRESSO TELEFONICO
19.GAIN: per impostare la sensibilità d’ingresso
dei canali
20.ANTENNA AM
21.MUSIC ON HOLD: link in AUX con regolazione
del volume
22.ANTENNA FM
23.Potenziometro del volume dell’uscita MUSIC
ON HOLD
24.COLLEGAMENTO PER DISPOSITIVO USB
10.VDE PANEL PLUG: this plug is connected to the
socket (230~/50-60Hz) through the supplied
mains cable. The mains fuse support is located
beyond the mains plug.
11.GND POINT: grounding the xture to the earth
12.MANUAL PRIORITY TERMINALS
13.Direct OUTPUT COM( Common): screw termi-
nal for a speaker or a speaker group.
- screw terminal for connection of speaker or a
speaker group with a impedance of 4 Ω
- screw terminal for connection of speaker or a
speaker group with a impedance of 8 Ω
- screw terminal for connection of speaker or a
speaker group with a impedance of 16 Ω
- screw terminal for 70V speaker
- screw terminal for 70V speaker
14.RCA INPUT: for AUX
15.RCA INPUT: for CD
16.AUX/CD/MP3/TUNER: selector switch
17.6,3 JACK PLUG: for MIC input unbalanced.
18.TELEPHONE PAGING CONNECTOR
19.GAIN: for adjusting the input sensitivity
20.AM ANTENNA
21.MUSIC ON HOLD: link in AUX with volume con-
trol
22.FM ANTENNA
23.Potentiometer output volume MUSIC ON
HOLD
24.USB CONNECTOR
11 14 15 16 17 18 19
202124 2223
12 1310
Fig.3

11
IEN
AM865
-2- FUNZIONI E IMPOSTAZIONI
2.1 Alimentazione
Inserire la spina del cavo di alimentazione in una
presa di rete (230V~/50-60Hz).
2.2 Funzionamento
Seguire questa procedura per l’accensione
dell’amplicatore:
- Posizionare sul minimo i CONTROLLI DI LIVEL-
LO dell’amplicatore.
- Accendere l’unità mediante l’INTERRUTTORE
POWER (6). L’INDICATORE DI ACCENSIONE (7)
posto sopra il tasto dovrebbe illuminarsi.
2.3 Impostazioni dei volumi
- Agire sui CONTROLLI DI LIVELLO dell’unità no
a raggiungere il volume necessario.
- Regolare il livello generale del segnale prove-
niente dai singoli ingressi attraverso AUX1/CD/
MP3/TUNER (3) dell’amplicatore.
- Regolare il livello generale del segnale prove-
niente dai singoli ingressi attraverso il MASTER
(5) dell’amplicatore.
- È possibile che sia necessario aggiustare an-
cora una volta il volume dei segnali d’ingresso
con i relativi CONTROLLI DI LIVELLO ; è preferi-
bile non cambiare la posizione del regolatore
MASTER (5).
- Portare i CONTROLLI DI LIVELLO degli ingressi
non utilizzati sullo zero.
- Se necessario impostare i toni con L’EQUALIZ-
ZATORE (4).
Nota: Per gli ingressi posti nel pannello posterio-
re, la sensibilità all’ingresso può essere impostata
con i regolatori GAIN. Se un controllo del livello
deve essere aperto moltissimo o quasi chiuso per
ottenere il rapporto di volume richiesto rispetto
agli altri ingressi, conviene modicare la sensibili-
tà d’ingresso con il relativo regolatore GAIN.
-2- FUNCTIONS AND SETTINGS
2.1 Power supply
Connect the supplied main cable to a socket
(230V~/50-60Hz).
2.2 Operation
Use the following procedure when turning on
your amplier:
- Turn down the LEVEL CONTROLS of the ampli-
er.
- Switch on the amplier with the POWER
SWITCH (6). The POWER ON INDICATOR (7)
should be brighten.
2.3 Adjusting the volume
- Turn up the LEVEL CONTROLS on the amplier
until the desired loudness.
- Adjust the general level coming from each
input with AUX1/CD/MP3/TUNER/ (3) of the
amplier.
- Adjust the general level coming from each in-
put with the MASTER (5) of the amplier.
- It may be necessary to adjust once again the
volume of the input signals with the corre-
sponding LEVEL CONTROLS ; Do not change
the control MASTER (5).
- Turn the LEVEL CONTROLS of the inputs not
used to zero.
- If necessary adjust the sound with the controls
EQUALIZER (4).
Note: For the inputs on the rear panel, the in-
put sensitivity can be adjusted with the controls
GAIN. If a level control must be turned up very
much or almost be closed to obtain the desired
volume ratio to the other inputs, modify the input
sensitivity with the corresponding control GAIN.

12 IEN
AM865
-3- COLLEGAMENTI
3.1 Collegamento diusori
Si possono collegare diusori con ingresso audio
70 V e 100 V o gruppi di diusori con impedenza
totale non inferiore a 4 Ω attraverso i morsetti a
vite (16/17/18/19), posti sul pannello posteriore.
Prestare sempre attenzione alla corretta polarità
(g.4).
Attenzione: mai connettere i terminali di impe-
denza costante e tensione costante contempora-
neamente!
-3- CONNECTIONS
3.1 Connecting speakers
It’s possible to connect 70 V, 100 V speakers or
speaker group with a total impedance of 4 Ω as a
minimum to the screw terminals (16/17/18/19) on
the rear panel of the amplier. When connecting
the speakers, always observe the correct polarity
(g.4).
Caution: never use both the Low-Z and Hi-Z ter-
minals at the same time.
Impedenza 4 Ω
Impedenza 16 Ω
Impedenza 8 Ω
Voltage 70V
Fig.4

13
IEN
AM865
3.2 Collegamento microfono
Si può collegare un microfono mediante la presa
Jack 6,3 mm sbilanciate poste sul pannello po-
steriore dell’amplicatore. L’ingresso prioritario è
ottenuto cortocircuitando i morsetti a vite “PRIO-
RITY”(12).
Nell’eettuare il collegamento posizionare a zero
il relativo controllo di livello dell’amplicatore.
3.3 Collegamento USB
E’ possibile collegare dispositivi con interfaccia
USB tramite la porta d’ingresso posizionata sulla
parte frontale dell’amplicatore (5).
si consiglia di connettere il dispositivo USB prima
di accendere l’amplicatore.
Se l’amplicatore è acceso, il dispositivo USB
connesso viene automaticamente innescando
l’autoplay e l’impostazione predenita è un ciclo
completo
3.4 Collegamento altra apparecchiatura audio
Il collegamento di una sorgente audio, si può ef-
fettuare utilizzando gli ingressi RCA AUX e CD, po-
sti nel pannello posteriore dell’amplicatore.
Inoltre è possibile collegare un ulteriore ampli-
catore utilizzando l’uscita MUSIC ON HOLD (21)
con la gestione indipendente del volume (23)
3.5 Terminali di controllo manuale della prio-
rità
Cortocircuitando i terminali PRIORITY vengono
messi in mute i segnali di ingresso AUX, CD dando
priorità alle funzioni dell’ingresso telefonico e del
microfono.
3.6 Music on hold
Questa uscita fornisce il segnale musicale al siste-
ma telefonico per le chiamate in attesa di risposta.
In tal caso è necessario che il sistema telefonico
sia dotato di un ingresso dedicato.
Il segnale di uscita deve essere collegato ai mor-
setti G e H. Il livello del volume è regolato tramite
il potenziometro (23) posto accanto ai terminali
nel pannello posteriore dell’amplicatore.
3.2 Connecting microphones
It’s possible to connect a microphone with 6,3
mm Jack plug unbalanced on the rear panel of
the amplier. Priority entrance is obtained by
shorting the screw terminals “PRIORITY”(12).
When connecting a microphone, turn down the
corresponding level control of the amplier.
3.3 USB connection
Can be connect devices withe a USB interface
through the door located on the front panel of
the amplier (5).
It is should to connect the USB device befor turn-
ing on the amplier.
If the amplier is turned on, the USB device is con-
nected automatically triggering the autoplay and
the default setting is in full loop.
3.4 Connecting other audio equipment
The connection of other audio equipment is pos-
sible through the RCA input for AUX and CD on
the rear panel of the amplier.
It’s possible connect an additional amplier
output using the MUSIC ON HOLD (21) with in-
dipendent control of volume (23).
3.5 Manual Priority terminals
Shortcircuiting the terminals PRIORITY are muted
signals AUX and CD, giving priority to the micro-
phone and telephone input functions
3.6 Music on hold
This output gives the musical signal to the tel-
ephone system for calls to be answered. In this
case it is necessary that the telephone system is
equipped with a dedicated input.
The output signal must be connected to the ter-
minals G and H. The volume level is adjusted with
a potentiometer (23) located next to the termi-
nals on the rear panel of the amplier.

14 IEN
AM865
TECHNICAL DATA AM865
RMS Output power 60W
Constant impedance output 4-16Ohm
Constant voltage output 70/100V
Input Connectors Din balanced for Mic1, 6.3mm jack for Mic2 , 2xRCA for
AUX / 2xRCA for CD, USB
Output Connectors Output on terminal board
Frequency response 100/20.000Hz (±3dB)
Distortion (THD) <0.5% (1KHz)
Tone controls 150 Hz, 1KHz, 6kHz (±10dB)
Input volume controls Mic1, Mic2, AUX/CD/MP3/Tuner
Power Supply 230V AC (±5%)
Rack Units 2U (19”standard rack)
Dimensions (WxHxD) 90x270x260mm
Weight 5.8kg
SPECIFICHE TECNICHE TECHNICAL SPECIFICATION

15
IEN
AM865
CRITERI GENERALI PER INSTALLAZIONE DI
SISTEMI DI SONORIZZAZIONE
Premessa
Questa guida rappresenta una rapida introduzione
ai criteri per l’installazione di un sistema di sonoriz-
zazione a tensione costante o a impedenza costante.
L’impianto dovrà comunque essere realizzato da per-
sonale qualicato, il quale dovrà valutare le esigenze
dell’utilizzatore e le caratteristiche ambientali degli
spazi da sonorizzare, selezionare i diusori in funzio-
ne dell’ambiente e del tipo di messaggio da trasmet-
tere (es. parlato/musica), identicare il modello di am-
plicatore idoneo a pilotare il complesso dei diusori
e dotato di un numero di ingressi adeguato, valutare
il collegamento per i diusori e determinare la sezio-
ne dei cablaggi.
L’impianto a tensione costante
In tema di selezione e collegamento dei diusori, è
necessario valutare se utilizzare normali diusori a
4/8/16Ohm o diusori con trasformatore. La deci-
sione in genere è condizionata dalla destinazione
dell’impianto (supermercato, discoteca, pub, abi-
tazione, ...) e dal numero di diusori da utilizzare. I
diusori a tensione costante vengono impiegati ge-
neralmente per tutte quelle situazioni in cui sia ne-
cessario installare numerosi diusori di bassa poten-
za per una distribuzione audio omogenea e a basso
volume. Il classico esempio è quello dall’aereoporto
o del supermercato. In queste situazioni di solito ven-
gono infatti posizionati numerosi altoparlanti a breve
distanza tra loro, con un volume tale da non disturba-
re ma con una frequenza tale da coprire tutta l’area
desiderata con la medesima pressione sonora.
Dierenze tra impianti 4/8/16 Ohms e impianti a
tensione costante
Gli impianti a 4/8/16Ohm sono condizionati da proble-
mi di impedenze:
• diusori collegati in “serie” sommano le loro impe-
denze (es. 4Ohm + 4Ohm = 8Ohm)
• diusori collegati in“parallelo”dividono l’impedenza
(es. 8Ohm // 8Ohm = 4Ohm)
Nella gure successive sono riportati alcuni esempi di
collegamento: serie, parallelo, serie + parallelo. E’ ri-
portata anche la potenza applicabile in base al tipo di
altoparlanti e alle impedenze di ciascuno. In prossimi-
tà degli altoparlanti sono riportate le corrette polarità.
Gli impianti a tensione costante utilizzano invece dif-
fusori muniti di trasformatore. Generalmente sono
congurabili su 2 o più potenze massime. In questo
GENERAL CRITERIA FOR INSTALLATION OF
SOUND SYSTEMS
Introduction
This guide represents a quick introduction to the cri-
teria for the installation of a sound system at constant
voltage or constant impedence.
A sound system must be made by qualied person-
nel only, who must evaluate the needs of the user
and the environmental characteristics of the spaces
to be covered, select the speakers according to the
spaces and the type of message to be broadcasted
(ie: speech / music ), identify the suitable amplier
model to drive the complex of all the speakers and
having an adequate number of inputs, evaluate the
proper connection for the speakers and determine
the section of the wiring.
Constant voltage systems
In terms of selection of speakers and their connec-
tion it’s necessary to evaluate whether to use normal
speakers with 4/8/16Ohm impedance or speakers
with transformer. The decision is usually inuenced
by the destination of the system (supermarket, disco
, pub, house, ...) and by the number of speakers to
employ. Constant voltage speakers are normally used
into situations where it is necessary to install several
speakers with low power to get a homogeneous dis-
tribution of audio and overall low volume. The clas-
sic example is the sound installation in airports or
supermarkets. In these situations several speakers are
usually placed within a short distance between them,
normally a volume low enough to not disturb and a
frequency covering the entire area with same sound
pressure.
Dierences between 4/8/16 Ohms systems
and constant voltage systems
The 4/8/16Ohm systems are aected by problems of
impedances:
• speakers connected in “series” mode add their
impedance (example: 4Ohm + 4Ohm = 8Ohm)
• speakers connected in“parallel”mode divide their
impedance (example: 8Ohm / / = 8Ohm 4Ohm)
In the following pictures nd a few examples
of connections: series, parallel, series + paral-
lel. Also the applicable power is reported ac-
cording to type and impedance of each speaker.
Please note polarity indicated for each speaker.
Constant voltage systems use speakers equipped
with transformer. Normally they can be congured
on 2 or more dierent maximum power levels. In this

16 IEN
AM865
tipo di impianto i conduttori utilizzati sono solo 2:
il nero va collegato al polo negativo (generalmente
contrassegnato da “0” o “COM”), il rosso va collegato
al morsetto desiderato (50V, 70V, 100V). I trasforma-
tori di tutti i diusori andranno collegati a questi 2
soli conduttori avendo cura di rispettare le polarità
indicate.
Alcuni accorgimenti importanti da tenere in conside-
razione:
• La tensione selezionata sul trasformatore del diu-
sore deve corrispondere a quella scelta sull’ampli-
catore.
• La somma delle potenze dei diusori non deve mai
superare la potenza dell’amplicatore.
• Per garantire una corretta riproduzione del segnale
audio, è importante che il collegamento sia“in fase”,
ovvero che il collegamento tra polarità positiva e
negativa dell’amplicatore coincida con le polarità
utilizzate sul trasformatore.
• E’ importante che i cavi abbiano una sezione ade-
guata: al crescere della lunghezza totale dell’impian-
to la sezione dei cavi dovrà crescere di conseguenza
per evitare distorsioni o perdite di segnale.
• I cavi per il collegamento dei diusori non devono es-
sere passati insieme ad altri cavi di tipo elettrico o mi-
crofonico per evitare ronzii o inneschi di ogni genere.
• E’importante utilizzare sempre cavi con conduttori
intrecciati
type of system only 2 conductors are employed: the
black one is connected to the negative terminal (usu-
ally marked by“0”or“COM”), the red one is connected
to one of the contacts (50V, 70V, 100V). The amplier
driving all speakers will be connected to such 2 wires
paying attention that right polarities are respected.
Please note that:
• Voltage selected on speaker transformer must
match the voltage selected on the amplier.
• Total sum of speakers power must not exceed
power of the amplier.
• To ensure a correct reproduction of the audio sig-
nal it is important to setup the connection with
no phase shifts: the connection between positive
and negative poles of the amplier must match
the polarity on speaker transformer.
• It is important that cables have an adequate sec-
tion: increasing total length of the sound installa-
tion involves increasing of cable section to avoid
distortion or signal loss.
• Cables for connection of the speakers should be
passed separately from other electrical or micro-
phone cables, to avoid ground loops or triggers
of any kind.
• It ‘s always important to use cables with twisted
wires
16 Ohm 120W4 Ohm 30W4 Ohm 30W 4 Ohm 30W 4 Ohm 30W
SERIES CONNECTION
16 Ohm 30W 16 Ohm 30W 16 Ohm 30W 16 Ohm 30W
4 Ohm 120W
PARALLEL CONNECTION
16 Ohm 30W 16 Ohm 30W
8 Ohm 60W
4 Ohm 120W
PARALLEL CONNECTION
4 Ohm 120W
8 Ohm 60W
4 Ohm 30W
4 Ohm 30W
SERIES + PARALLEL CONNECTION

CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE
Place Stamp Here
Arancare
Spett.le
Music&Lights S.r.l.
Via Appia Km 136.200
04020 Itri (LT) Italy
"
"
"
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”.
Estratto dalle Condizioni Generali di Garanzia • Si prega, dopo l’acquisto, di
procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato sul retro.
• Sono esclusi i guasti causati da
imperizia e da uso non appropriato dell’apparecchio.
• La garanzia non ha più alcun eetto
qualora l’apparecchio sia stato manomesso.
• La garanzia non prevede la
sostituzione dell’apparecchio.
• Sono escluse dalla garanzia le
parti esterne, gli altoparlanti, le manopole, gli interruttori e le parti asportabili.
• Le spese di trasporto e i rischi
conseguenti sono a carico del possessore dell’apparecchio.
• A tutti gli eetti la validità della
garanzia è avallata unicamente dalla presentazione del certicato di garanzia.
The guarantee covers the unit in compliance with existing regulations. You can nd the full version of the“General Guarantee Conditions” on our web site www.musiclights.it.
Abstract General Guarantee Conditions • Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate.
• Defects caused by inexperience
and incorrect handling of the equipment are excluded.
• The guarantee will no longer be
eective if the equipment has been tampered.
• The guarantee makes no provision
for the replacement of the equipment.
• External parts, loudspeaker,
handles, switches and removable parts are not included in the guarantee.
• Transport costs and subsequent
risks are responsibility of the owner of the equipment.
• For all purposes, the validity of
the guarantee is endorsed solely on presentation of the guarantee certicate.

MODEL / MODELLO SERIAL N° / SERIE N°
Purchased by / Acquistato da SURNAME / COGNOME Dealer’s stamp and signature Timbro e rma del Rivenditore NAME / NOME ADDRESS / VIA N. CITY / CITTA’ Purchasing date Data acquisto FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE
PROV.
ZIP CODE / C.A.P.
MODEL / MODELLO SERIAL N° / SERIE N°
Purchased by / Acquistato da SURNAME / COGNOME Dealer’s stamp and signature Timbro e rma del Rivenditore NAME / NOME ADDRESS / VIA N. CITY / CITTA’ Purchasing date Data acquisto
PROV.
ZIP CODE / C.A.P.
"
"
"

Via Appia Km 136,200 - 04020 Itri (LT) ITALY
tel. [phone] fax [phone]
www.musiclights.it [email protected]
Music & Lights S.r.l. entertainment technologies
ISO 9001:2008
Certified Company
©2012 Music & Lights S.r.l.PROAUDIO è un brand di proprietà della Music & Lights S.r.l. PROAUDIO is a brand of Music & Lights S.r.l. company.
