Introduktion
DANSK
Tak, fordi du har valgt denne stiksav fra PRO-BUILDER.
PRO-BUILDER er en serie professionelt værktøj til
håndværkere og kvalitetsbevidste gør det selv-folk. Du har
fået et godt og veldesignet værktøj med stor præcision,
holdbarhed og pålidelighed. Hvis du følger anvisningerne i
denne brugsanvisning, vil stiksaven kunne fungere problem-
frit i mange år fremover.
Læs denne brugsanvisning og de vedlagte generelle
sikkerhedsforskrifter, før du tager stiksaven i brug, for at få
mest mulig glæde af værktøjet. Gem desuden denne
brugsanvisning på et sikkert sted, så du senere kan gen-
opfriske din viden om stiksavens funktioner.
Anvendelse
Stiksaven er ideel til perfekte og præcise snit i vinkler fra 0
(lodret) til 45°. Saven kan save i både træ, metal og
kunststoffer. Stiksavens komfortable softgrip-håndtag sikrer
høj betjeningskomfort, og der er mulighed for tilslutning af
støvudsugning.
Tekniske data
Spænding: 230 V ~ 50 Hz
Effekt: 750 W
Ubelastet motorhastighed: 0-3.000 o/m
Maks. savedybde/emnetykkelse, træklinge: 80 mm
Maks. savedybde/emnetykkelse,
træklinge, 45° vinkel: 20 mm
Maks. savedybde/emnetykkelse, metalklinge: 10 mm
Lasertype: klasse 2 i henhold til
EN 60825-1:1994 + A2:2001 og A1:2002
Bølgelængde: 650 nm
Effekt: 1 mW
Lydtryk: 85,3 dB(A)
Lydeffekt: 96,3 dB(A)

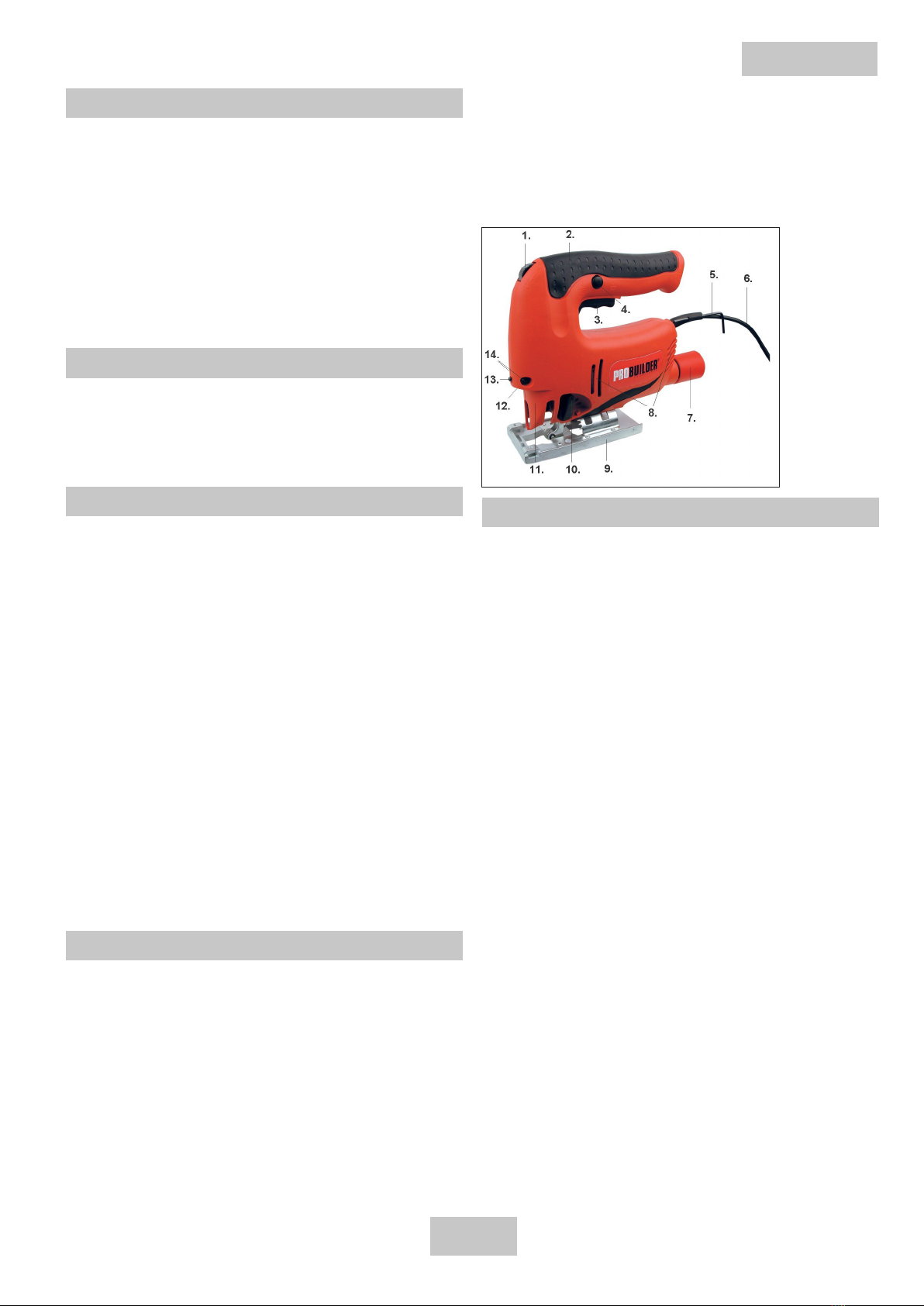

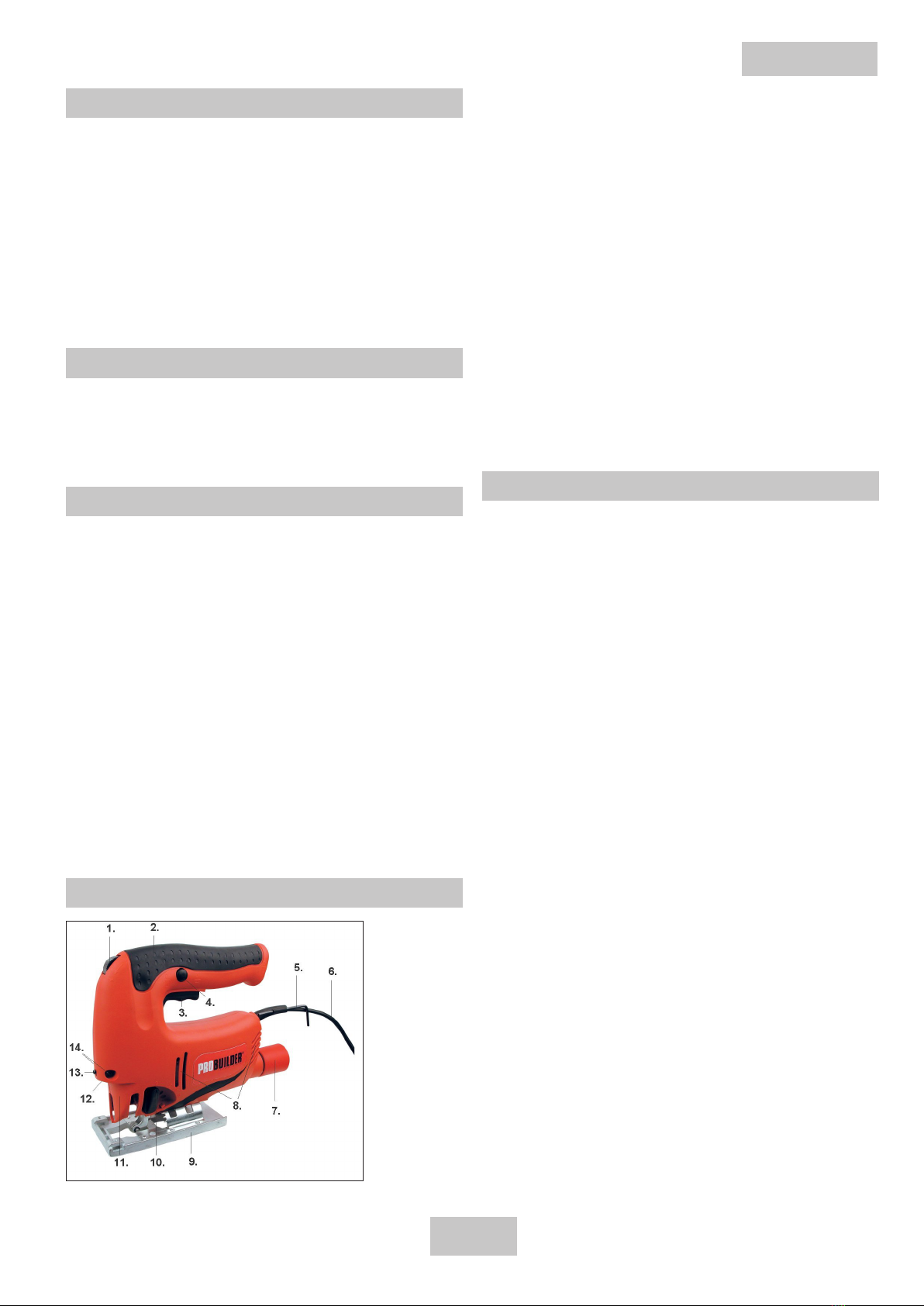

Stiksavens dele
1. Hastighedsvælger
2. Håndtag
3. Tænd/sluk-knap
4. Låseknap
5. Unbrakonøgle
6. Ledning
7. Støvudsugning
8. Ventilationsåbninger
9. Sål
10. Pendulreguleringsgreb
11. Savklingekappe
12. Laserlinse
13. Laserafbryder
14. Justeringsskrue til laserlinse
Særlige sikkerhedsforanstaltninger
Brug ikke stiksaven til savning i rør og ledninger.
Brug ikke revnede, sløve eller beskadigede savklinger.
Start ikke stiksaven, hvis der ikke er monteret en savklinge.
Kontrollér, at der ikke er forhindringer i underlaget under
arbejdsemnet.
Sav ikke i arbejdsemner, der er tykkere end savklingens
maksimale skæredybde, eller hvor der ikke er tilstrækkeligt
frirum til savklingen under arbejdsemnet.
Savens metaldele kan blive strømførende, hvis du kommer
til at save ind i en ledning. Hold derfor kun saven i det
isolerede håndtag.
Kontrollér, at ventilationsåbningerne på motoren ikke er
tilstoppet.
Hvis der udvikles meget støv under savningen, eller hvis
der saves i sundhedsskadelige materialer, skal der anvendes
åndedrætsværn.
Stands aldrig savklingen ved at presse saven eller ved at
udøve tryk på siden af savklingen.
Fjern ikke stiksaven fra arbejdsemnet, mens klingen stadig
kører.
Læg aldrig saven på et bord eller en arbejdsbænk, hvis den
ikke er standset helt. Savklingen fortsætter med at køre et
kort øjeblik, efter at maskinen er slukket.
Rør ikke ved savklingen eller eventuelle metalspåner lige
efter savning, da de kan være meget varme.
Laserlys kan forårsage varige øjenskader og skal derfor
bruges med omtanke.
Ret ikke laserstrålen direkte mod reflekterende genstande,
f.eks. spejle eller blanke overflader.
Se aldrig direkte på laserstrålen.
Ret aldrig laserstrålen mod mennesker eller dyr.

4
DANSK

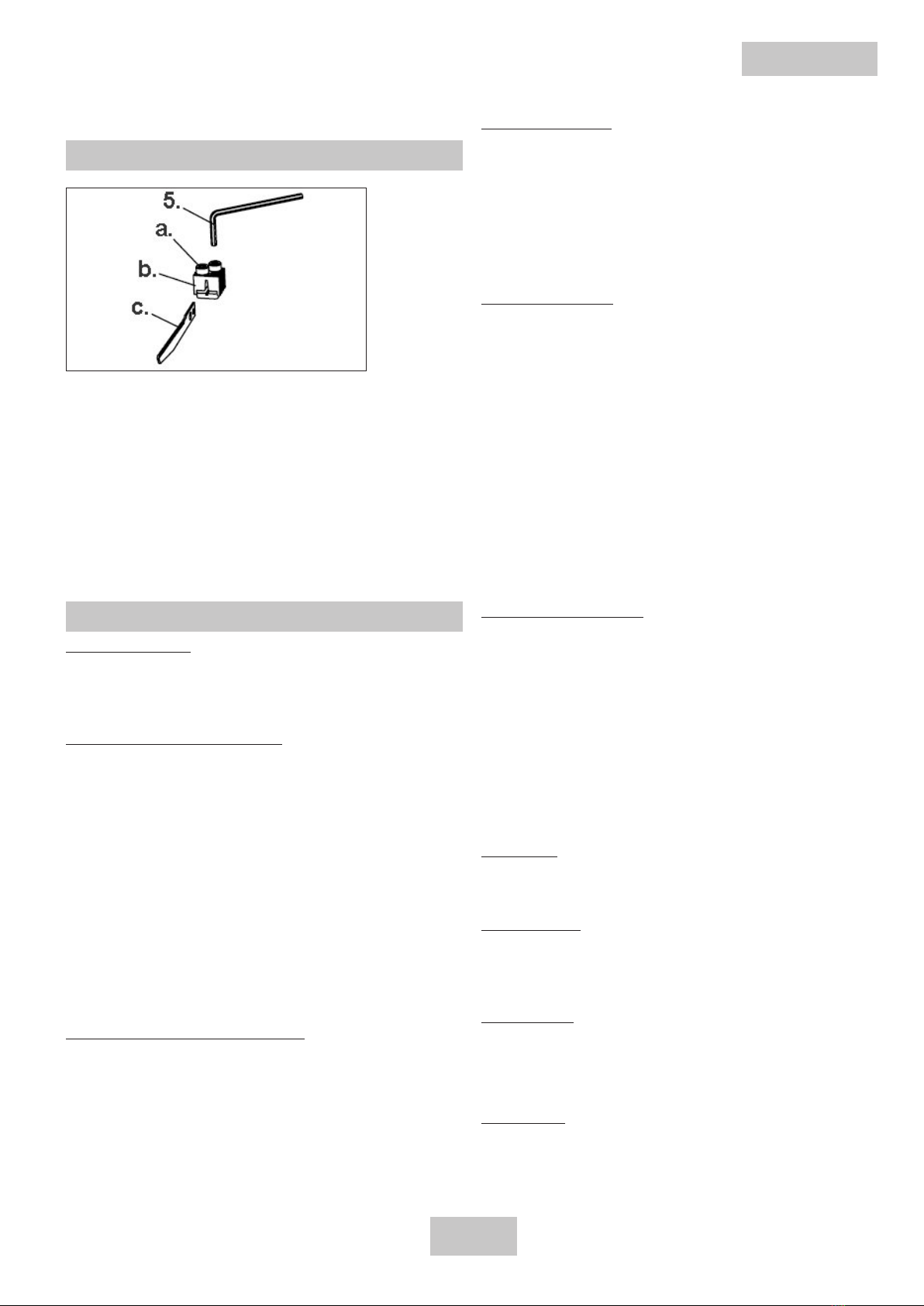

Afbryd saven fra lysnettet.
Stik unbrakonøglen (5) ind i hullet på savklingekappen (11),
og løsn de to skruer (a), der holder savklingen (c) fast i
savklingeholderen (b).
Tag savklingen ud af savklingeholderen, isæt en ny sav-
klinge, og stram skruerne.
Træk i savklingen for at kontrollere, at den er låst fast og
sidder korrekt.
Tilslut saven til lysnettet.
Brug
Indstilling af sålen
Sålen (9) kan vippes op til 45° i forhold til saveretningen for
at muliggøre smigskæring. Løsn de to skruer under sålen,
indstil sålen i den ønskede vinkel, og stram skruerne igen.
Indstilling af pendulregulering
Savklingens pendulregulering kan indstilles i tre trin ved hjælp
af pendulreguleringsgrebet (10). Pendulreguleringen tilpasser
snithastigheden og snitkvaliteten til det materiale, der skal
bearbejdes.
· Brug et lavt pendulreguleringstrin, eller slå pendul-
reguleringen fra, hvis snitkanten skal være meget fin.
· Sluk pendulreguleringen ved arbejde i tynde materialer,
f.eks. plader.
· Brug et lavt pendulreguleringstrin ved arbejde i hårde
materialer, f.eks. stål.
· Brug maksimal pendulregulering ved arbejde i bløde
materialer og ved savning i fiberretningen.
Start, stop og hastighedsregulering
Indstil savens maksimale hastighed ved at dreje hastigheds-
vælgeren (1) til den ønskede position.
Saven startes ved at trykke tænd/sluk-knappen (3) ind.
Savklingen kører op og ned.
Hastigheden kan holdes konstant ved at trykke låseknappen
(4) ind. Låseknappen frigøres ved at trykke tænd/sluk-
knappen helt ind.
Saven stoppes ved at slippe tænd/sluk-knappen.
Brug af laserenheden
Laserenheden tændes og slukkes på laserafbryderen (13)
forrest på stiksaven. Enheden udsender en synlig laserstråle
hen over emnet, så du nemmere kan følge savelinjen på
arbejdsemnet.
Laserenheden kan justeres fra side til side. Hvis den skal
justeres til venstre, skal du løsne den venstre justeringsskrue
(14) lidt og stramme den højre lidt, og omvendt.
Generelt om savning
Brug altid en savklinge, der er egnet til opgaven og arbejds-
emnet.
Hold saven foran dig med et fast greb.
Sørg for, at savklingen ikke berører noget, når saven startes,
og at ledningen ikke er i vejen.
Sørg for, at emnet er spændt forsvarligt fast, og at savelinjen
er tydeligt markeret.
Slut om muligt støvudsugningen (7) til en udsugnings-
anordning.
Start saven. Placér sålen på emnet, og lad savklingen ramme
savelinjen.
Sav, men pres ikke mere, end at savklingen hele tiden kan
følge med. Undgå sidelæns tryk på savklingen.
Specielt om stiksavning
Placér sålens forkant på emnet, så saven står lodret, og
savklingen står korrekt i forhold til savelinjen uden at røre
den.
Start saven, og vip den langsomt ned, mens den støtter på
sålen, indtil klingen rører emnet ved savelinjen.
Lad savklingen arbejde sig igennem emnet og fortsæt med
at vippe saven, indtil sålen ligger an mod emnet, og
savklingen står vinkelret ned gennem emnet. Bor eventuelt
et hul med en passende diameter, og brug dette som
startpunkt for savningen.
Savning i træ
Kontrollér, at emnet ikke indeholder søm eller andre
metalgenstande.
Savning i metal
Vi anbefaler at smøre emnet og savklingen med skæreolie
for at beskytte værktøjet og undgå overophedning. Støt
arbejdsemnet med træklodser på begge sider.
Savning i plast
Sav aldrig med maksimal hastighed.
Lav en prøvesavning for at kontrollere, om materialet kan
holde til den udviklede varme.
Savning i murværk
Ved savning i visse materialer kan der forekomme sundheds-
skadeligt støv. Brug åndedrætsværn.
Udskiftning af savklinge

5
Kontrollér regelmæssigt alle skruer på saven, særligt de
skruer, der fastholder savklingen, og efterspænd dem om
nødvendigt.
Kontrollér regelmæssigt, at kulbørsterne er i god stand. Hvis
kulbørsterne er slidt ned, skal de udskiftes.
Rengøring
Tør saven af med en hårdt opvredet klud efter brug, og hold
altid savens overflade og ventilationsåbninger (8) fri for snavs.
Sålen skal holdes fri for snavs, da savningen ellers bliver
upræcis.
Brug ikke ætsende eller slibende rengøringsmidler, da disse
kan angribe plastdelene på saven.
Vedligehold

6
Innledning
NORSK
Takk for at du har valgt denne stikksagen fra PRO-BUILDER.
PRO-BUILDER er en serie profesjonelt verktøy til håndverkere
og kvalitetsbevisste gjør-det-selv-folk. Du har fått et godt,
velutformet og pålitelig verktøy med stor presisjon og lang
holdbarhet. Hvis du følger anvisningene i denne bruks-
anvisningen, vil stikksagen kunne fungere problemfritt i
mange år fremover.
For å få mest mulig glede av stikksagen bør du lese denne
bruksanvisningen og de vedlagte generelle sikkerhets-
forskriftene før du tar verktøyet i bruk. Oppbevar denne
bruksanvisningen på et sikkert sted, slik at du også senere
kan lese om stikksagens funksjoner.
Bruk
Stikksagen er ideell til perfekte og presise snitt i vinkler fra
0 (loddrett) til 45°. Sagen kan sage i både tre, metall og
kunststoffer. Stikksagens komfortable softgrip-håndtak sikrer
høy betjeningskomfort, og det er mulighet for å tilkoble
støvutsuging.
Tekniske data
Spenning: 230 V ~ 50 Hz
Effekt: 750 W
Ubelastet motorhastighet: 0–3000 o/min
Maks. sagedybde/emnetykkelse
med sagblad for tre: 80 mm
Maks. sagedybde/emnetykkelse
med sagblad for tre, 45° vinkel: 20 mm
Maks. sagedybde/emnetykkelse
med sagblad for metall: 10 mm
Lasertype: klasse 2 i henhold til EN 60825-
1:1994 + A2: 2001 og A1: 2002
Bølgelengde: 650 nm
Effekt: 1 mW
Lydtrykk: 85,3 dB(A)
Lydeffekt: 96,3 dB(A)
Stikksagens deler
1. Hastighetsvelger
2. Håndtak
3. Av/på-knapp
4. Låseknapp
5. Unbrakonøkkel
6. Ledning
7. Støvutsuging
8. Ventilasjonsåpninger
9. Såle
10. Pendelreguleringsbryter
11. Beskyttelseskappe
12. Laserlinse
13. Laserbryter
14. Justeringsskrue til laserlinse
Spesifikke sikkerhetsforskrifter
Ikke bruk stikksagen til å sage i rør og ledninger.
Ikke bruk skjeve, sløve eller skadede sagblad.
Ikke start stikksagen før du har montert et sagblad.
Kontroller at ikke det er hindringer i underlaget under
arbeidsemnet.
Ikke sag i arbeidsemner som er tykkere enn sagbladets
maksimale sagedybde, eller hvor det ikke er tilstrekkelig
fritt rom til sagbladet under arbeidsemnet.
Sagens metalldeler kan bli strømførende hvis du ved et uhell
sager i en ledning. Hold derfor kun i det isolerte håndtaket
når du bruker sagen.
Kontroller at ventilasjonsåpningene på motoren ikke er tette.
Hvis det oppstår mye støv under sagingen, eller hvis du
sager i helseskadelige materialer, skal du bruke åndedretts-
vern.
Stans aldri sagbladet ved å presse sagen eller ved å bruke
trykk på siden av sagbladet.
Ikke ta stikksagen vekk fra arbeidsemnet mens sagbladet
fortsatt går.
Legg aldri sagen fra deg på et bord eller en arbeidsbenk før
den har stanset helt. Sagbladet fortsetter å gå en kort stund
etter at maskinen er slått av.
Ikke ta på sagbladet eller ev. metallspon rett etter sagingen,
da det/den kan være svært varm(t).
Laserlys kan forårsake varige øyeskader, vær derfor forsiktig
under bruk.
Ikke rett laserstrålen direkte mot reflekterende gjenstander,
f.eks. speil eller blanke overflater.

7
NORSK
Ikke se direkte på laserstrålen.
Ikke rett laserstrålen mot mennesker eller dyr.
Skifte sagblad
Ta støpselet ut av stikkontakten.
Sett unbrakonøkkelen (5) inn i hullet på beskyttelseskappen
(11) og løsne de to skruene (a) som holder sagbladet (c) fast
i sagbladholderen (b).
Ta sagbladet ut av sagbladholderen, sett i et nytt sagblad
og stram skruene.
Trekk i sagbladet for å kontrollere at det er fastlåst og sitter
som det skal.
Sett støpselet i stikkontakten.
Bruk
Innstilling av sålen
Sålen (9) kan vippes opp til 45° i forhold til sageretningen,
slik at du kan skråskjære. Løsne de to skruene under sålen,
still inn sålen i ønsket vinkel og stram skruene igjen.
Innstilling av pendelreguleringen
Sagbladets pendelregulering kan stilles inn i tre trinn ved
hjelp av pendelreguleringsbryteren (10). Pendelreguleringen
tilpasser skjærehastigheten og -kvaliteten til det materialet
som skal sages.
· Bruk et lavt pendelreguleringstrinn eller slå av pendel-
reguleringen hvis skjærekanten skal være svært fin.
· Slå av pendelreguleringen når du sager i tynne materialer,
f.eks. plater.
· Bruk et lavt pendelreguleringstrinn når du sager i harde
materialer, f.eks. stål.
· Bruk maksimal pendelregulering når du sager i myke
materialer, og når du sager i fiberretningen.
Start, stans og hastighetsregulering
Still inn sagens maksimale hastighet ved å dreie hastig-
hetsvelgeren (1) til ønsket posisjon.
Start sagen ved å trykke på og holde inne av/på-knappen
(3). Sagbladet går nå opp og ned.
Hastigheten kan holdes konstant ved å trykke låseknappen
(4) inn. Du frigjør låseknappen igjen ved å trykke av/på-
knappen helt inn.
Sagen stanser når du slipper av/på-knappen.
Bruke laserenheten
Du slår laserenheten av og på med laserbryteren (13) forrest
på stikksagen. Enheten sender en synlig laserstråle over
emnet, slik at du lettere kan følge sagelinjen på arbeids-
emnet.
Laserenheten kan justeres fra side til side. Hvis du skal
justeres den til venstre, løsner du den venstre justerings-
skruen (14) litt og strammer den høyre litt, og omvendt.
Generelt om saging
Bruk alltid et sagblad som er egnet til arbeidet og arbeids-
emnet.
Hold sagen foran deg med et fast grep.
Sørg for at sagbladet ikke er i kontakt med noe når du starter
sagen, og at ledningen ikke er i veien.
Sørg for at emnet er spent ordentlig fast, og at sagelinjen er
tydelig merket.
Koble støvutsugingen (7) til et utsug hvis det er mulig.
Start sagen. Plasser sålen på emnet og la sagbladet treffe
sagelinjen.
Sag, men ikke press hardere enn at sagbladet hele tiden
kan følge med. Unngå å trykke sagbladet sidelengs.
Spesielt om stikksaging
Plasser sålens forkant på emnet slik at sagen står loddrett
og sagbladet står korrekt i forhold til sagelinjen uten å berøre
den.
Start sagen. Mens den står på sålen, vipper du den langsomt
ned til bladet berører emnet ved sagelinjen.
La sagbladet arbeide seg gjennom emnet mens du fortsetter
å vippe sagen til sålen ligger mot emnet og sagbladet står
vinkelrett ned gjennom emnet. Bor eventuelt et hull med
passende diameter og bruk dette som startpunkt for
sagingen.
Saging i tre
Kontroller at emnet ikke inneholder spiker eller andre
metallgjenstander.
Saging i metall
Vi anbefaler at du smører emnet og sagbladet med skjæreolje
for å beskytte verktøyet og unngå overoppheting. Støtt
arbeidsemnet med treklosser på begge sider.
Saging i plast
Sag aldri med maksimal hastighet.
Utfør en prøvesaging for å kontrollere om materialet tåler
varmen som utvikles.
Saging i mur
Ved saging i visse materialer kan det oppstå helseskadelig
støv. Bruk åndedrettsvern.

8
Kontroller alle skruene på sagen regelmessig, spesielt de
skruene som holder sagbladet fast, og etterstram dem ved
behov.
Kontroller regelmessig at kullbørstene er i god stand. Hvis
kullbørstene er nedslitt, må de skiftes.
Rengjøring
Tørk av sagen med en godt oppvridd klut etter bruk og hold
alltid sagens overflate og ventilasjonsåpninger (8) fri for
smuss. Sålen skal også holdes fri for smuss, da sagingen
ellers blir upresis.
Ikke bruk etsende eller slipende rengjøringsmidler, da disse
kan angripe sagens plastdeler.
Vedlikehold
NORSK

9
Introduktion
SVENSKA
Tack för att du har valt den här sticksågen från PRO-BUILDER.
PRO-BUILDER är en serie professionella verktyg för
hantverkare och kvalitetsmedvetna hemmasnickare. Du har
fått ett bra verktyg med stor precision, hållbarhet och
pålitlighet. Om du följer anvisningarna i denna bruksanvisning
kommer sticksågen att fungera problemfritt i många år
framöver.
Läs denna bruksanvisning och de bifogade säkerhets-
föreskrifterna innan du börjar använda sticksågen för att få
ut största möjliga glädje av verktyget. Förvara också
bruksanvisningen på ett säkert ställe, om du behöver läsa
informationen om sticksågens olika funktioner igen.
Användning
Sticksågen är idealisk för perfekta och precisa snitt i vinklar
från 0° (lodrätt) till 45°. Sågen kan såga i både trä, metall
och konstmaterial. Sticksågens bekväma softgrip-handtag
ger hög användarkomfort och det finns ett uttag för
spånutsugning.
Tekniska data
Spänning: 230 V ~ 50 Hz
Effekt: 750 W
Obelastad motorhastighet: 0–3 000 v/m
Maximalt sågdjup/tjocklek på arbetsämnet,
träsågblad: 80 mm
Maximalt sågdjup/tjocklek på arbetsämnet,
träsågblad, 45° vinkel: 20 mm
Maximalt sågdjup/tjocklek på arbetsämnet,
metallblad: 10 mm
Lasertyp: klass 2 enligt
EN 60825-1:1994 + A2:2001 och A1:2002
Våglängd: 650 nm
Effekt: 1 mW
Ljudtryck: 85,3 dB(A)
Ljudeffekt: 96,3 dB(A)
Sticksågens delar
1. Hastighetsväljare
2. Handtag
3. På/av-knapp
4. Låsknapp
5. Insexnyckel
6. Sladd
7. Uttag för spånutsugning
8. Ventilationsöppningar
9. Fotplatta
10. Vred för ändring av pendelrörelse
11. Sågbladskåpa
12. Laserlins
13. Laserströmbrytare
14. Justeringsskruv för laserlins
Särskilda säkerhetsåtgärder
Använd inte sticksågen för sågning i rör och ledningar.
Använd inte spruckna, slöa eller skadade sågblad.
Starta inte sticksågen om det inte sitter ett sågblad i den.
Kontrollera att det inte finns några hinder i underlaget under
arbetsämnet.
Såga inte i arbetsämnen som är tjockare än sågbladets
maximala sågdjup, eller om det inte finns tillräckligt mycket
utrymme för sågbladet under arbetsämnet.
Sågens metalldelar kan bli strömförande om du råkar såga i
en ledning. Håll därför sågen endast i det isolerade
handtaget.
Kontrollera att ventilationsöppningarna på motorn inte är
tilltäppta.
Om det utvecklas mycket damm under sågningen eller om
du sågar i hälsofarliga material ska du använda skyddsmask.
Stoppa aldrig sågbladet genom att pressa ned sågen eller
genom att trycka på sidan av sågbladet.
Lyft aldrig sticksågen från arbetsämnet medan sågbladet
fortfarande rör sig.
Lägg aldrig sågen på ett bord eller en arbetsbänk, om den
inte har stannat helt. Sågbladet fortsätter köra ett kort
ögonblick efter det att maskinen har stängts av.
Rör inte vid sågbladet eller eventuella metallspån precis
efter sågning, eftersom de kan vara mycket varma.
Laserljus kan orsaka varaktiga ögonskador och ska därför
användas med försiktighet.
Rikta inte laserstrålen direkt mot reflekterande föremål, t.ex.
speglar eller blanka ytor.

10
SVENSKA
Titta aldrig direkt mot laserstrålen.
Rikta aldrig laserstrålen mot människor eller djur.
Byte av sågblad
Ta ut kontakten ur vägguttaget.
Stick in insexnyckeln (5) i hålet på sågbladskåpan (11) och
lossa de två skruvar (a) som håller fast sågbladet (c) i
sågbladshållaren (b).
Ta ut sågbladet från hållaren, sätt i ett nytt sågblad och dra
åt skruvarna.
Dra i sågbladet för att kontrollera att det är låst och sitter
korrekt.
Sätt i kontakten i vägguttaget.
Användning
Inställning av fotplattan
Fotplattan (9) kan vinklas upp till 45° i förhållande till såg-
riktningen för att möjliggöra sågning i vinkel. Lossa de två
skruvarna under fotplattan, ställ in fotplattan i önskad vinkel
och dra åt skruvarna igen.
Inställning av pendelrörelse
Sågbladets pendelrörelse kan ställas in i tre lägen med hjälp
av vredet för inställning av pendelrörelsen (10). Pendelrörelsen
anpassar snitthastighet och snittkvalitet till det material som
ska bearbetas.
· Använd en liten pendelrörelse eller slå av pendelrörelsen
om snittkanten ska vara mycket fin.
· Stäng av pendelrörelsen vid arbete med tunna material,
som t.ex. skivor.
· Använd en liten pendelrörelse vid arbete i hårda mate-
rial, som t.ex. stål.
· Använd maximal pendelrörelse vid arbete i mjuka mate-
rial och vid sågning i fiberriktningen.
Start, stopp och hastighetsreglering
Ställ in sågens maxhastighet genom att vrida hastighets-
väljaren (1) till önskat läge.
Starta sågen genom att trycka in på/av-knappen (3).
Sågbladet kör upp och ned.
Hastigheten hålls konstant genom att trycka in låsknappen
(4). Låsknappen frigörs när du trycker in på/av-knappen helt.
Sågen stannas genom att släppa på/av-knappen.
Användning av laserenheten
Laserenheten sätts på och stängs av på laserströmbrytaren
(13) på framsidan av sticksågen. Enheten sänder ut en synlig
laserstråle rakt över ämnet så att du närmare kan följa
såglinjen på arbetsämnet.
Laserenheten kan justeras från sida till sida. Om den ska
justeras åt vänster ska du lossa den vänstra justeringskruven
(14) en aning och dra åt den högra en aning, och tvärtom.
Allmänt om sågning
Använd alltid ett sågblad som är avsett för uppgiften och
arbetsämnet.
Håll sågen framför dig i ett fast grepp.
Se till att sågbladet inte vidrör något när sågen startas och
att sladden inte är i vägen.
Se till att arbetsämnet är ordentligt fastspänt och att såglinjen
är tydligt markerad.
Anslut vid behov en utsugningsanordning till uttaget (7).
Starta sågen. Placera fotplattan mot arbetsämnet och låt
sågbladet träffa såglinjen.
Såga, men tryck inte hårdare än att sågbladet hela tiden
kan följa med. Undvik att trycka sågbladet i sidled.
Specifikt om sticksågning
Placera fotplattans framkant mot arbetsämnet, så att sågen
står lodrätt i förhållande till såglinjen utan att vidröra den.
Starta sågen och vinkla den långsamt nedåt, så att den
stöder mot fotplattan, tills sågbladet vidrör arbetsämnet vid
såglinjen.
Låt sågbladet arbeta sig genom arbetsämnet och fortsätt
vinkla sågen så att fotplattan ligger an mot arbetsämnet och
sågbladet står vinkelrätt ned genom det. Borra eventuellt
ett hål med passande diameter och använd det som
startpunkt för sågningen.
Sågning i trä
Kontrollera att arbetsämnet inte innehåller spikar eller andra
metallföremål.
Sågning i metall
Vi rekommenderar att du smörjer arbetsämnet och sågbladet
med skärolja för att skydda verktyget och undvika över-
hettning. Stötta arbetsämnet med träklossar på bägge sidor.
Sågning i plast
Såga aldrig med maximal hastighet.
Gör en provsågning för att kontrollera om materialet håller
för den värme som utvecklas.
Sågning i murverk
Vid sågning i vissa material kan hälsoskadligt damm uppstå.
Använd skyddsmask.

11
Kontrollera regelbundet alla skruvar på sågen, speciellt de
skruvar som håller fast sågbladet, och dra åt dem vid behov.
Kontrollera regelbundet att kolborstarna är i gott skick. Byt
ut kolborstarna om de är nedslitna.
Rengöring
Torka av sågen med en väl urvriden trasa efter användning
och håll alltid sågens yta och ventilationsöppningar (8) fria
från smuts. Fotplattan ska hållas fri från smuts, eftersom
sågningen annars blir oprecis.
Använd inte frätande eller slipande rengöringsmedel, vilket
kan skada sågens plastdelar.
Underhåll
SVENSKA

12
Johdanto
SUOMI
Kiitos, että olet valinnut tämän PRO-BUILDERin pistosahan.
PRO-BUILDER-sarja sisältää ammattikäyttöön tarkoitettuja
työkaluja käsityöläisille ja laatutietoisille tee-se-itse-miehille.
Olet saanut hyvän ja tarkoin suunnitellun työkalun, joka on
tarkka, kestävä ja luotettava. Kun noudatat tämän käyttö-
ohjeen neuvoja, pistosaha toimii ongelmitta monien vuosien
ajan.
Lue tämä käyttöohje ja yleiset turvallisuusohjeet, ennen kuin
otat pistosahan käyttöön, niin saat työkalusta parhaan
hyödyn. Säilytä tämä käyttöohje turvallisessa paikassa, jotta
voit myöhemmin palauttaa mieleesi pistosahan toiminnot.
Käyttö
Pistosaha soveltuu erinomaisesti tarkkaan leikkuuseen 0–
45 asteen kulmassa. Sahalla voidaan sahata puuta, metallia
ja keinoaineita. Pistosahan mukava softgrip-kahva varmistaa
käyttömukavuuden, ja laite voidaan kytkeä pölynimu-
järjestelmään.
Tekniset tiedot
Jännite: 230 V ~ 50 Hz
Teho: 750 W
Kierrosluku kuormittamattomana: 0-3 000 kierrosta
minuutissa
Enimmäissahaussyvyys / kappaleen paksuus,
puunsahausterä: 80 mm
Enimmäissahaussyvyys / kappaleen paksuus:
puunsahausterä, 45°:n kulma: 20 mm
Enimmäissahaussyvyys / kappaleen paksuus,
metallinsahausterä: 10 mm
Lasertyyppi: luokka 2 standardien
EN 60825-1:1994 + A2:2001 ja A1:2002 mukaan
Aallonpituus: 650 nm
Teho: 1 mW
Äänenpaine: 85,3 dB(A)
Äänen voimakkuus: 96,3 dB(A)
Pistosahan osat
1. Nopeudenvalitsin
2. Kahva
3. Käynnistys-/sammutuspainike
4. Lukitusnuppi
5. Kuusioavain
6. Johto
7. Pölynimuaukko
8. Ilmanvaihtoaukot
9. Pohjalevy
10. Heiluriliikkeen säätövipu
11. Sahanterän suojus
12. Laserlinssi
13. Laserohjaimen katkaisin
14. Laserlinssin säätöruuvi
Erityisiä turvallisuusohjeita
Älä sahaa putkia tai johtoja.
Älä koskaan käytä haljenneita, tylsiä tai vaurioituneita
sahanteriä.
Älä käynnistä sahaa, jos siihen ei ole asennettu sahanterää.
Tarkista, ettei työstökappaleen alla ole esteitä.
Älä sahaa työstökappaleita, jotka ovat paksumpia kuin
sahanterän enimmäissahaussyvyys, tai jos sahanterälle ei
ole riittävästi tilaa työstökappaleen alla.
Sahan metalliosat voivat johtaa sähköä, jos satut sahaamaan
sähköjohtoa. Pidä sahasta sen vuoksi kiinni vain eristetystä
kahvasta.
Tarkista, että moottorin ilmanvaihtoaukot eivät ole tukossa.
Jos sahauksen aikana muodostuu paljon pölyä tai jos sahaat
terveydelle haitallisia materiaaleja, käytä hengityssuojainta.
Älä koskaan pysäytä sahanterää painamalla sahaa tai
painamalla sahanterää sivulta.
Älä irrota pistosahaa työstökappaleesta terän yhä liikkuessa.
Älä laita sahaa pöydälle tai työtasolle, jos terä ei ole
pysähtynyt. Sahanterä liikkuu vähän aikaa virran
katkaisemisen jälkeen.
Älä koskaan koske metallilastuihin heti sahaamisen jälkeen,
koska ne voivat olla erittäin kuumia.
Koska laservalo voi aiheuttaa pysyviä silmävammoja, sitä
on käytettävä harkiten.
Älä kohdista lasersädettä suoraan heijastaviin esineisiin,
kuten peileihin tai kiiltäviin pintoihin.
Älä koskaan katso suoraan lasersädettä.
Älä koskaan kohdista lasersädettä ihmisiin tai eläimiin.

13
SUOMI
Irrota saha sähköverkosta.
Työnnä kuusioavain (5) sahanterän suojuksen (11) reikään ja
löysää kaksi ruuvia (a), jotka pitävät sahanterän (c) kiinni
sahanterän pidikkeessä (b).
Irrota sahanterä sahanterän pidikkeestä. Aseta uusi
sahanterä pidikkeeseen ja kiristä ruuvit.
Vedä sahanterää varmistaaksesi, että se on oikein
paikallaan.
Kytke saha sähköverkkoon.
Käyttö
Pohjalevyn säätö
Pohjalevyä (9) voidaan kallistaa jopa 45 astetta
sahaussuuntaan nähden viistoa sahausta varten. Löysää
pohjalevyn alla olevaa kahta ruuvia. Säädä pohjalevy
haluamaasi kulmaan ja kiristä ruuvit.
Heiluriliikkeen säätö
Sahanterän heiluriliike voidaan säätää kolmiportaisesti
heiluriliikkeen säätövivulla (10). Heiluriliike säätää
leikkuunopeuden ja -laadun työstettävän kappaleen mukaan.
· Käytä alhaista heiluriliikkeen säätöä tai kytke heiluriliike
pois käytöstä, jos leikkuureunasta on tultava hyvin sileä.
· Ota heiluriliikkeen säätö pois käytöstä työstäessäsi ohuita
materiaaleja, esimerkiksi laattoja.
· Käytä alhaista heiluriliikkeen säätöä työstäessäsi kovia
materiaaleja, esimerkiksi terästä.
· Käytä suurinta heiluriliikkeen säätöä työstäessäsi
pehmeitä materiaaleja ja sahatessasi kuidun suuntaan.
Käynnistys, pysäytys ja nopeudensäätö
Säädä sahan enimmäisnopeus kiertämällä nopeudenvalitsin
(1) haluamaasi asentoon.
Käynnistä saha painamalla käynnistys-/sammutuspainike
(3) sisään.
Sahanterä liikkuu edestakaisin pystysuunnassa.
Voit pitää nopeuden vakiona painamalla lukitusnupin (4)
sisään. Vapauta lukitusnuppi painamalla käynnistyspainike
kokonaan sisään.
Saha pysäytetään vapauttamalla käynnistys-/sammutus-
painike.
Laseryksikön käyttö
Laseryksikkö otetaan käyttöön ja poistetaan käytöstä
pistosahan etuosassa olevalla laserohjaimen katkaisimella
(13). Laite lähettää näkyvän lasersäteen kappaleen yli, jolloin
sahauslinjaa on helpompi seurata.
Laserlaitteen voi säätää sivusta sivuun. Jos se on
säädettävä vasemmalle, voit löysätä vasenta säätöruuvia
(14) hiukan ja kiristää oikeaa hiukan, ja päinvastoin.
Yleistä sahauksesta
Käytä aina sahanterää, joka sopii kulloistakin tehtävää ja
sahattavaa kappaletta varten.
Pidä sahaa tukevasti edessäsi.
Varmista ennen sahan käynnistystä, ettei sahanterä kosketa
mitään ja ettei johto ole tiellä.
Varmista, että kappale on kunnolla kiinnitetty ja että
sahauslinja on selvästi merkitty.
Liitä tarvittaessa imuri pölynimuaukkoon (7).
Käynnistä saha. Aseta pohjalevy kappaletta vasten ja anna
sahanterän osua sahauslinjaan.
Sahaa, mutta älä paina enempää, kuin mitä sahanterä pystyy
sahaamaan. Älä paina sahanterää sivuttain.
Erityisiä pistosahausohjeita
Aseta pohjalevyn etureuna kappaleen päälle niin, että saha
on pystysuorassa ja että sahanterä on oikein suhteessa
sahauslinjaan sitä koskettamatta.
Käynnistä saha ja kallista sitä hitaasti alas samalla tukien
sitä pohjalevyä vasten, kunnes terä koskettaa kappaletta
sahauslinjan kohdalla.
Anna sahanterän työntyä kappaleen läpi ja kallista sahaa
edelleen, kunnes pohjalevy on kappaletta vasten ja
sahanterä kulkee alas kappaleen läpi kohtisuorassa. Poraa
tarvittaessa halkaisijaltaan sopiva reikä ja aloita sahaus siitä.
Puun sahaus
Varmista, että kappaleessa ei ole nauloja tai muita
metalliesineitä.
Metallin sahaus
Suosittelemme voitelemaan kappaleen ja sahanterän
leikkuuöljyllä työkalun suojelemiseksi ja ylikuumenemisen
välttämiseksi. Tue kappaletta puupaloilla molemmilta
puolilta.
Muovin sahaus
Älä koskaan sahaa enimmäisnopeudella.
Tee koesahaus tarkistaaksesi, kestääkö materiaali
sahattaessa syntyvää lämpöä.
Muurattujen rakenteiden sahaus
Joitakin materiaaleja sahattaessa saattaa syntyä terveydelle
haitallista pölyä. Käytä hengityssuojainta.
Sahanterän vaihto

14
Tarkista säännöllisesti sahan kaikki ruuvit. Tarkista erityisesti
sahanterän kiinnitysruuvit ja kiristä ne tarvittaessa.
Tarkista hiiliharjojen kunto säännöllisesti. Jos hiiliharjat ovat
kuluneet, ne on vaihdettava.
Puhdistus
Kuivaa saha kuivaksi kierretyllä liinalla käytön jälkeen ja pidä
sahan pinnat ja ilmanvaihtoaukot (8) aina puhtaina liasta.
Pidä pohjalevy puhtaana liasta, koska sahaus muuttuu
muutoin epätarkaksi.
Älä käytä syövyttäviä tai hankaavia puhdistusaineita, sillä
ne voivat vahingoittaa sahan muoviosia.
Kunnossapito
SUOMI

15
Introduction
ENGLISH
Thank you for choosing this jig saw from PRO-BUILDER.
PRO-BUILDER is a range of heavy-duty tools for tradesmen
and quality-conscious DIY enthusiasts. You have purchased
a high-quality and well-designed tool that offers precision,
durability and reliability. By following the instructions in this
User Guide, your saw will provide many years of trouble-
free use.
Please read this User Guide and the general safety instruc-
tions enclosed before using the saw, to ensure you get maxi-
mum use from the tool. Keep the User Guide in a safe place
as you may need to refer to it at a later date.
Use
The saw is ideal for perfect and precise cutting at angles
from 0 (vertical) to 45°. It can be used for wood, metal and
man-made materials. The comfortable softgrip handle en-
sures comfortable operation and vacuum dust extraction
can be connected.
Technical specifications
Voltage: 230V ~ 50Hz
Power rating: 750 W
Motor speed (free-running): 0-3,000 RPM
Max. saw depth/item thickness, wood blade: 80 mm
Max. saw depth/item thickness:
blade, 45° degree: 20 mm
Max. saw depth/item thickness, steel blade: 10 mm
Laser type: class 2 in accordance with
EN 60825-1:1994 + A2:2001 and A1:2002
Wavelength: 650 nm
Power rating: 1 mW
Acoustic pressure: 85.3 dB(A)
Sound output: 96.3 dB(A)
Main components
1. Speed selector
2. Handle
3. On/off button
4. Lock button
5. Allen key
6. Cord
7. Vacuum extractor nozzle
8. Ventilation slots
9. Soleplate
10. Pendulum regulation knob
11. Saw blade housing
12. Laser lens
13. Laser on/off switch
14. Laser lens adjustment screw
Special safety regulations
Do not use for cutting pipes or cables.
Do not use cracked, blunt or damaged blades.
Do not start the saw if no blade is fitted.
Check there are no obstructions in/on the surface under the
item to be cut.
Do not attempt to cut items thicker than the maximum cut-
ting depth of the blade, or where there is insufficient space
for the blade under the item.
The saw’s metal parts may become conductive if the saw
comes into contact with a live wire. Therefore only hold the
saw by its insulated handle.
Check that the ventilation slots are not blocked.
Always use a face mask if excessive amounts of dust are
generated or cutting harmful materials.
Never stop the saw blade by applying pressure to the saw
or to the side of the blade.
Do not lift the saw from the item being cut if the blade is still
running.
Never place the saw on a table or workbench if it has not
stopped completely. The saw blade will continue to run a
short time after the machine has been switched off.
Do not touch the blade or metal filings until they have cooled.
Laser beams can cause permanent eye damage and must
therefore be used with care.
Do not direct the laser beam onto reflective surfaces, e.g.
mirrors or shiny surfaces.
Never look directly into the laser beam.
Never direct the laser beam at other people or animals.

16
ENGLISH
Disconnect the saw from the mains.
Insert the Allen key (5) into the hole in the blade housing (11),
and loosen the two screws (a) securing the blade (c) in the
blade holder (b).
Remove the blade from the holder, insert a replacement and
retighten the screws.
Pull the saw blade to check that it is correctly positioned
and locked in place.
Connect the saw to the mains.
Use
Adjusting the soleplate
The soleplate (9) can be adjusted 45° in relation to the saw
direction to facilitate contour sawing. Loosen the two screws
under the soleplate, adjust the plate to the desired angle
and retighten the screws.
Adjusting the pendulum regulator
The saw blade pendulum (counterweight) has three settings
which can be selected using the pendulum regulation knob
(10). The settings can be used to adjust cutting speed to the
type of material to be cut.
· Use a low pendulum speed or switch the function off if a
very fine cut is required.
· Switch the function off if working on very thin materials,
such as sheet metal.
· Use a low setting if working on hard materials, such as
steel.
· Use the maximum setting when working on soft materi-
als and when sawing with the grain.
Start, stop and speed control
Adjust the saw’s maximum speed by turning the speed
selector switch (1) to the desired position.
Start the machine by depressing the on/off button (3).
The blade will move up and down.
The saw can be kept running for long periods by pressing
the lock button (4). The lock button can be released by press-
ing the on/off button in as far as it will go.
Switch off by releasing the on/off button.
Using the laser unit
Switch the laser unit on and off using the laser on/off switch
(13) at the front of the saw. The unit will project a visible
laser beam over the item, to help you follow the cutting line.
The laser unit can be adjusted from side to side. If it is to be
adjusted to the left, loosen the left-hand adjustment screw
(14) slightly and tighten the right-hand one. Reverse the pro-
cedure if the unit is to be adjusted to the right.
General
Never use a blade unsuitable for the task and item to be
cut.
Hold the saw in front of you with a firm grip.
Ensure that the saw blade is not touching anything and that
the power cable is not in the way when starting the saw.
Make sure that the item is clamped tight, and that the cut-
ting line is clearly marked.
Connect the vacuum extractor nozzle (7) to an extractor sys-
tem where possible.
Start the saw. Place the soleplate on the item, and let the
saw blade touch the cutting line.
Saw, but do not place more pressure on the blade than is
necessary. Avoid lateral pressure on the blade.
Special notes on jig sawing
Place the soleplate on the item so the saw blade is vertical
and correctly positioned in relation to the cutting line with-
out touching it.
Start the saw and tilt it carefully while supporting it using
the soleplate until the blade touches the item at the cutting
line.
Let the blade work through the item, continuing to tip the
saw downwards until the sole is flush to the item and the
blade is perpendicular to it. If necessary, drill a hole of suit-
able diameter in the item for use as starting point.
Sawing wood
Check that the item does not contain nails or other metal
objects.
Sawing metal
We recommend lubricating the material and saw blade with
cutting oil to protect the tool and avoid overheating. Support
the item with wooden blocks on either side.
Sawing plastic
Never cut using maximum speed.
Make a test cut first to check if the material can tolerate the
heat generated by sawing.
Sawing masonry
Harmful dust can be caused by cutting certain materials.
Always wear a mask.
Replacing saw blades

17
Check all screws on the saw regularly, particularly those
that hold the blade. Tighten if required.
Check regularly that the carbon brushes are in a good con-
dition. If they are worn down, they should be replaced.
Cleaning
Wipe the saw using a well-wrung cloth after use, and al-
ways keep the surface and ventilation holes (8) free of dirt.
Keep the soleplate free of dirt to avoid the saw cutting in-
correctly.
Never use corrosive or abrasive detergents, as they may
attack the plastic parts of the machine.
Maintenance
ENGLISH

18
Einführung
DEUTSCH
Vielen Dank, dass Sie sich für diese Stichsäge mit Laser
von PRO-BUILDER entschieden haben. PRO-BUILDER ist
eine Profiwerkzeug-Serie für Handwerker und qualitäts-
bewusste Heimwerker. Sie haben ein hochwertiges und
ausgereiftes Werkzeug von hoher Präzision, Zuverlässigkeit
und Lebensdauer erworben. Wenn Sie die Hinweise aus
dieser Gebrauchsanleitung befolgen, wird Ihnen Ihre
Stichsäge lange Jahre und ohne Probleme gute Dienste
leisten.
Damit Sie möglichst viel Freude an Ihrem Werkzeug haben,
lesen Sie sich bitte diese Gebrauchsanweisung und
beiliegende allgemeine Sicherheitshinweise vor
Ingebrauchnahme durch. Verwahren Sie die Gebrauchs-
anweisung außerdem an einem sicheren Ort, um die
Funktionen des Werkzeugs zu einem späteren Zeitpunkt bei
Bedarf nachschlagen zu können.
Verwendung
Diese Stichsäge ist ideal für perfekte und präzise Schnitte
mit einem Winkel von 0 (senkrecht) bis 45°. Sie kann sowohl
in Holz, Metall als auch Kunststoffen eingesetzt werden. Der
angenehme Softgrip-Handgriff sorgt für hohen Bedienkomfort;
außerdem besteht die Möglichkeit, eine Staubabsaugung
anzuschließen.
Technische Daten
Spannung: 230 V ~ 50 Hz
Leistungsaufnahme: 750 W
Leerlaufhubzahl: 0-3.000 U/min
Max. Schnitttiefe/Werkstückdicke in Holz: 80 mm
Max. Schnitttiefe/Werkstückdicke:
in Holz, 45° Winkel: 20 mm
Max. Schnitttiefe/Werkstückdicke in Stahl: 10 mm
Lasertyp: Klasse 2 nach
EN 60825-1:1994 + A2:2001 und A1:2002
Wellenlänge: 650 nm
Leistungsaufnahme: 1 mW
Schalldruck: 85,3 dB(A)
Schallleistung: 96,3 dB(A)
Die Teile der Stichsäge
1. Drehzahlregler
2. Handgriff
3. EIN-/AUS-Schalter
4. Feststellknopf
5. Unbrakoschlüssel
6. Netzkabel
7. Staubabsaugung
8. Lüftungsschlitze
9. Grundplatte
10. Hebel für Pendelhubeinstellung
11. Berührungsschutz
12. Laseroptik
13. Laserschalter
14. Einstellschraube für Laseroptik
Sicherheitsmaßnahmen
Verwenden Sie die Stichsäge nicht zum Bearbeiten von
Rohren und Leitungen.
Verwenden Sie keine Sägeblätter, die stumpf oder beschädigt
sind und Risse haben.
Nehmen Sie die Stichsäge nicht ohne eingesetztes Sägeblatt
in Betrieb.
Vergewissern Sie sich, dass sich in der Unterlage unter dem
Werkstück keine Hindernisse befinden.
Sägen Sie keine Werkstücke, die dicker als die maximale
Schnitttiefe des Sägeblatts sind, oder bei denen unter dem
Werkstück nicht genügend Freiraum für das Sägeblatt ist.
Wenn Sie mit der Säge eine Stromleitung ansägen, können
die Metallteile des Gerätes unter Strom geraten. Halten Sie
die Säge daher nur am isolierten Handgriff fest.
Vergewissern Sie sich, dass die Lüftungsschlitze am Motor
nicht zugesetzt sind.
Bei Sägearbeiten mit starker Staubentwicklung oder an
gesundheitsschädlichen Materialien muss eine Atemschutz-
maske getragen werden.
Stoppen Sie niemals das Sägeblatt durch Druck auf die Säge
oder durch das Ausüben von seitlichem Druck auf das
Sägeblatt.
Nehmen Sie die Stichssäge nicht vom Werkstück, solange
das Sägeblatt noch läuft.
Legen Sie die Säge niemals ab, bevor sie nicht völlig zum
Stillstand gekommen ist. Das Sägeblatt läuft nach dem
Ausschalten des Gerätes noch einen kurzen Moment nach.
Fassen Sie das Sägeblatt oder Metallspäne kurz nach dem

19
DEUTSCH
Sägen nicht an - sie können sehr heiß sein.
Laserlicht kann bleibende Augenschäden verursachen und
erfordert deshalb einen überlegten Umgang.
Richten Sie den Laserstrahl nicht direkt auf reflektierende
Objekte wie etwa Spiegel oder glänzende Oberflächen.
Sehen Sie niemals direkt in den Laserstrahl.
Richten Sie den Laserstrahl niemals auf Menschen oder Tiere.
Wechsel des Sägeblattes
Nehmen Sie die Säge vom Netz.
Stecken Sie den Unbrakoschlüssel (5) in das Loch im
Berührungsschutz (11) und lösen Sie die beiden Schrauben
(a), die das Sägeblatt (c) in der Sägeblatthalterung c)
festhalten.
Nehmen Sie das Sägeblatt aus der Sägeblatthalterung,
setzen ein neues Sägeblatt ein und ziehen die Schrauben
fest.
Ziehen Sie am Sägeblatt, um zu kontrolieren, dass es fest
verriegelt ist und richtig sitzt.
Schließen Sie das Gerät wieder ans Netz an.
Betrieb
Einstellung der Grundplatte
Die Grundplatte (9) lässt sich bis zu 45° zur Schnittrichtung
neigen, um Gehrungsschnitte zu ermöglichen. Lösen Sie dazu
die beiden Schrauben an der Unterseite der Grundplatte,
stellen sie auf den gewünschten Winkel ein und ziehen die
Schrauben wieder fest.
Einstellung des Pendelhubs
Der Pendelhub des Sägeblattes lässt sich in drei Stufen mit
Hilfe des Einstellhebels (10) regulieren. Mit der
Pendelhubeinstellung werden Schnittgeschwindigkeit und
Schnittqualität an das zu bearbeitende Material angepasst.
· Wählen Sie eine niedrige Pendelhubstufe oder schalten
Sie die Pendelhubregulierung aus, wenn die Schnittkante
sehr fein sein soll.
· Schalten Sie die Pendelhubregulierung beim Arbeiten an
dünnen Werkstoffen wie z.B. Platten aus.
· Wählen Sie eine niedrige Pendelhubstufe bei Arbeiten in
harten Werkstoffen wie etwa Stahl.
· Wählen Sie die maximale Pendelhubeinstellung bei
Arbeiten in weichen Materialien und beim Sägen in
Faserrichtung.
Start, Stopp und Drehzahleinstellung
Stellen Sie die Säge auf maximale Drehzahl ein, indem Sie
den Drehzahlregler (1) auf die gewünschte Position drehen.
Starten Sie die Säge, indem Sie den EIN-/AUS-Schalter (3)
eindrücken.
Das Sägeblatt führt Auf- und Abwärtsbewegungen durch.
Die Drehzahl lässt sich durch Eindrücken des
Feststellknopfes (4) konstant halten. Der Feststellknopf lässt
sich wieder lösen, indem man den EIN-/AUS-Schalter ganz
eindrückt.
Angehalten wird die Säge durch Loslassen des EIN-/AUS-
Schalters.
Verwendung des Lasers
Die Lasereinheit wird am Laserschalter (13) an der Vorderseite
der Stichsäge ein- und ausgeschaltet. Der Laser sendet einen
sichtbaren Laserstrahl über das Werkstück, damit Sie der
Schnittlinie auf dem Werkstück leichter folgen können.
Die Lasereinheit kann von Seite zu Seite justiert werden.
Soll sie nach links justiert werden, müssen Sie die linke
Einstellschraube (14) etwas lösen und die rechte leicht
anziehen und umgekehrt.
Allgemeine Hinweise zum Sägen
Verwenden Sie stets ein für die Arbeitsaufgabe und das
Werkstück geeignetes Sägeblatt.
Halten Sie die Säge mit festem Griff vor dem Körper.
Sorgen Sie dafür, dass das Sägeblatt beim Anschalten des
Geräts frei und das Netzkabel nicht im Wege ist.
Stellen Sie sicher, dass das Werkstück ordnungsgemäß
eingespannt und der Schnittverlauf deutlich markiert ist.
Schließen Sie nach Möglichkeit eine Staubabsaugvorrichtung
(7) an.
Starten Sie die Säge. Setzen Sie die Grundplatte so auf das
Werkstück, dass das Sägeblatt die Schnittlinie trifft.
Beim Sägen dürfen Sie nur so stark Druck ausüben, wie
das Sägeblatt jederzeit folgen kann. Vermeiden Sie eine
seitliche Druckausübung auf das Sägeblatt.
Besondere Hinweise zum Stichsägen
Setzen Sie die Grundplatte so auf das Werkstück, dass die
Säge senkrecht und das Sägeblatt korrekt zur markierten
Schnittlinie steht, ohne diese zu berühren.
Starten Sie die Säge und wippen Sie diese bei aufliegender
Gleitsohle langsam nach unten, bis das Sägeblatt das
Werkstück an der Markierungslinie berührt.
Lassen Sie das Sägeblatt seine Arbeit durch das Werkstück
hindurch verrichten und wippen Sie die Säge weiter, bis die
Gleitsohle am Werkstück anliegt und das Sägeblatt recht-
winklig durch das Werkstück hindurch steht. Bohren Sie

20
eventuell ein Loch mit passendem Durchmesser und ver-
wenden dieses als Ansatzpunkt für Ihre Sägearbeit.
Sägen von Holz
Vergewissern Sie sich, dass das Werkstück keine Nägel oder
andere Metallgegenstände enthält.
Sägen von Metall
Wir empfehlen, Werkstück und Sägeblatt mit Schneidöl
einzustreichen, um das Werkzeug vor Überhitzung zu
schützen. Stützen Sie das Werkstück mit Hilfe von Holz-
klötzen von beiden Seiten ab.
Sägen von Kunststoffen
Sägen Sie niemals mit maximaler Geschwindigkeit.
Führen Sie eine Probesägung durch, um zu kontrollieren, ob
das Material der sich entwickelnden Wärme standhält.
Sägen von Mauerwerk
Beim Sägen in bestimmten Materialien kann es zur Bildung
von gesundheitsschädlichem Staub kommen. Tragen Sie
deshalb eine Atemschutzmaske.
DEUTSCH
Kontrollieren Sie regelmäßig alle Schrauben der Säge,
insbesondere jene, die das Sägeblatt halten, und ziehen
Sie sie nötigenfalls nach.
Überprüfen Sie in regelmäßigen Abständen, ob die Kohle-
bürsten in gutem Zustand sind. Sollten diese abgenutzt sein,
müssen sie ausgewechselt werden.
Reinigung
Wischen Sie die Säge nach Gebrauch mit einem gut aus-
gewrungenen Tuch ab, um Oberfläche und Lüftungsschlitze
(8) stets frei von Verschmutzungen zu halten. Die Grundplatte
muss ebenfalls frei von Verschmutzungen sein, da sonst
das Sägeergebnis ungenau wird.
Benutzen Sie keine ätzenden oder schmirgelnden Rei-
nigungsmittel, da diese die Kunststoffteile angreifen können.
Pflege
