PROEL BM102 User manual

BM102
Postazione microfonica da tavolo
Desk call station
MANUALE UTENTE
USE ’S MANUAL

2
SOMMA IO
1. P ECAUZIONI D’USO ......................................................................................................................... 3
2. DESC IZIONE .................................................................................................................................... 5
3. DESC IZIONE DELLE CONNESSIONI .................................................................................................... 6
4. CABLAGGIO ALL’AMPLIFICATO E ....................................................................................................... 7
5. SPECIFICHE TECNICHE ....................................................................................................................... 8

3
1. P ECAUZIONI D’USO
AVVE TENZA:Per ridurre il rischio di folgorazione, non rimuovere il coperchio (o il pannello posteriore). All’interno non sono contenute parti riparabili
dall’utente; affidare la riparazione a personale qualificato.
ATTENZIONE: Per ridurre il rischio d’incendio o di folgorazione, non esporre questo apparecchio alla pioggia o all’umidità.
uesto simbolo, ove compare, segnala la presenza di un voltaggio pericoloso non isolato all’interno del corpo dell’apparecchio – voltaggio
sufficiente a costituire un rischio di folgorazione.
uesto simbolo, ove appare, segnala, importanti istruzioni d’uso e manutenzione nel testo allegato. Leggere il manuale
.
ACCOMANDAZIONI:
Tutte le istruzioni di sicurezza e funzionamento devono essere lette prima di mettere in funzione l’apparecchio.
Conservare le istruzioni:
Le istruzioni di sicurezza e di funzionamento devono essere conservate per un futuro riferimento.
Il presente manuale è parte integrante del prodotto e lo deve accompagnare in caso di eventuali cambi di proprietà. In questo modo il nuovo proprietario potrà
conoscere le istruzioni relative a installazione, funzionamento e sicurezza.
Prestare attenzione:
Tutte le avvertenze sull’apparecchio e nelle istruzioni di funzionamento devono essere seguite fedelmente.
Osservare tutti gli avvertimenti.
Seguire le istruzioni:
Tutte le istruzioni per il funzionamento e per l’utente devono essere seguite.
Le note precedute dal simbolo contengono importanti informazioni sulla sicurezza: leggerle con particolare attenzione.
IST UZIONI DI SICU EZZA IN DETTAGLIO.
Acqua ed umidità:
L’apparecchio non deve essere utilizzato in prossimità di acqua (per es. vicino a vasche da bagno, lavelli da cucina, in prossimità di piscine ecc.).
Ventilazione:
L’apparecchio deve essere posto in modo tale che la sua collocazione o posizione non interferisca con l’adeguata ventilazione. Per esempio, l’apparecchio
non deve essere collocato su un letto, copri-divano, o superfici simili che possono bloccare le aperture di ventilazione, o posto in una installazione ad
incasso, come una libreria o un armadietto che possono impedire il flusso d’aria attraverso le aperture di ventilazione.
Calore:
L’apparecchio deve essere posto lontano da fonti di calore come radiatori, termostati, asciuga biancheria, o altri apparecchi che producono calore.
Alimentazione:
•L’apparecchio deve essere collegato soltanto al tipo di alimentazione descritto nelle istruzioni d’uso o segnalato sull’apparecchio.
•Se la spina in dotazione non combacia con la presa, rivolgersi ad un elettricista per farsi installare una presa appropriata.
Messa a terra o polarizzazione:
•Si devono prendere precauzioni in modo tale che la messa a terra e la polarizzazione dell’apparecchio non siano pregiudicate.
•Le parti metalliche dell’apparecchiatura sono collegate a massa tramite il cavo d’alimentazione.
•Se la presa utilizzata per alimentazione non possiede collegamento a massa, rivolgersi ad un elettricista qualificato per fare collegare l’apparato a massa
tramite il terminale.
Protezione del cavo di alimentazione:
Il cavo di alimentazione elettrica deve essere installato in modo che non venga calpestato o pizzicato da oggetti posti sopra o contro, prestando particolare
attenzione a cavi e spine, prese a muro.
Pulizia:
•uando l’unità deve essere pulita, è possibile eliminare la polvere utilizzando un getto d’aria compressa o un panno inumidito.
•Non pulire l’unità utilizzando solventi quali trielina, diluenti per vernici, fluidi, alcol, fluidi ad alta volatilità o altri liquidi infiammabili.
Periodi di non utilizzo:
Il cavo di alimentazione dell’apparecchio deve essere staccato dalla presa se rimane inutilizzato per un lungo periodo.

4
Ingresso di liquidi o oggetti:
Si deve prestare attenzione che non cadano oggetti e non si versino liquidi nel corpo dell’apparecchio attraverso le griglie.
Uso sicuro della linea d’alimentazione:
•uando si scollega l’apparato alla rete tenere saldamente sia la spina che la presa.
•uando l’unità non viene utilizzata per un periodo prolungato, interrompere l’alimentazione estraendo la spina dalla presa dell’alimentazione
•Per evitare danni alla linea d’alimentazione dell’apparato, non mettere in trazione il cavo d’alimentazione e non utilizzare un cavo attorcigliato.
•Per evitare il danneggiamento del cavo d’alimentazione dell’apparato, assicurarsi che questo non venga calpestato o schiacciato da oggetti pesanti.
Spostamento dell’unità:
Prima di ogni spostamento, verificare che l’unità sia spenta. Il cavo d’alimentazione deve essere estratto dalla presa, così come i collegamenti dell’unità con
altre linee.
Non smontare l’unità:
Non tentare di smontare né riparare da soli l’unità. Per qualsiasi problema non risolvibile con l’aiuto del presente manuale, rivolgersi a un tecnico qualificato
o consultare la nostra compagnia. ualsiasi uso non appropriato può causare incendi o scosse elettriche.
Malfunzionamenti:
•Non tentare mai di eseguire riparazioni diverse da quelle descritte nel presente manuale.
•Contattare un centro di servizio autorizzato o del personale altamente qualificato nei seguenti casi:
- uando l’apparato non funziona o funziona in modo anomalo.
- Se il cavo d’alimentazione o la spina sono danneggiati.
- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.
- L’apparecchio è stato esposto alla pioggia.
- L’apparecchio non sembra funzionare normalmente o presenta un evidente
cambiamento nelle prestazioni.
- L’apparecchio è caduto, o il corpo è danneggiato.
Manutenzione:
L’utente non deve tentare di riparare l’apparecchio al di là di quanto descritto nelle istruzioni di funzionamento. Ogni altra riparazione deve essere affidata a
personale specializzato.
IMPO TANTI NO ME DI SICU EZZA:
•Installare seguendo le istruzioni.
•Il voltaggio d’alimentazione dell’unità è abbastanza elevato per evitare il rischio di scosse elettriche, non installare, collegare o sconnettere
l’alimentazione quando l’apparato è acceso.
•Non aprire mai l’apparecchiatura: all’interno non esistono parti utilizzabili dall’utente.
•Se si avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e sconnettere il cavo dell’alimentazione.
•Non ostruire le griglie di ventilazione dell’apparato.
•Evitare che l’unità lavori in sovraccarico per tempo prolungato.
•Non forzare i comandi (pulsanti, controlli, ecc.)
•Avvitare completamente i terminali a vite degli altoparlanti per garantire la sicurezza dei contatti.
• Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il collegamento a massa è necessario per salvaguardare la sicurezza
dell’operatore
•Utilizzare unicamente i connettori e gli accessori specificati dal produttore.
•L’apparato deve essere collocato in un rack metallico (vedi INSTALLAZIONE) e tenuto lontano da:
Luoghi umidi.
Esposizione diretta a fonti di calore (come luce solare).
Luoghi non sufficientemente ventilati.
•In presenza di temporali con fulmini o quando l’apparato non è utilizzato, estrarre la spina d’alimentazione dalla presa.
• Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato lontano da spruzzi e gocce. Sopra l’apparato non devono
essere collocati vasi o altri oggetti contenenti liquidi. In caso si verifichino interferenze nel circuito di provenienza, il valore di THD sarà superiore al 10%.
Non installare questo apparato in una libreria o in altri luoghi a spazio ristretto
•PROEL S.P.A. declina ogni responsabilità in caso di scorretta installazione dell’unità.

5
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di
professionalità, accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle
normative CE per utilizzazione continua in impianti di diffusione sonora.
2. DESC IZIONE
La BM102 è una postazione microfonica da tavolo per annunci di paging, dotata di microfono dinamico,
tasto di chiamata PTT e contatto di priorità (Normalmente Aperto).
Il collegamento di una o più basi all’amplificatore avviene su cavo UTP Cat.5 (o superiore), intestato con
spinotti RJ45.

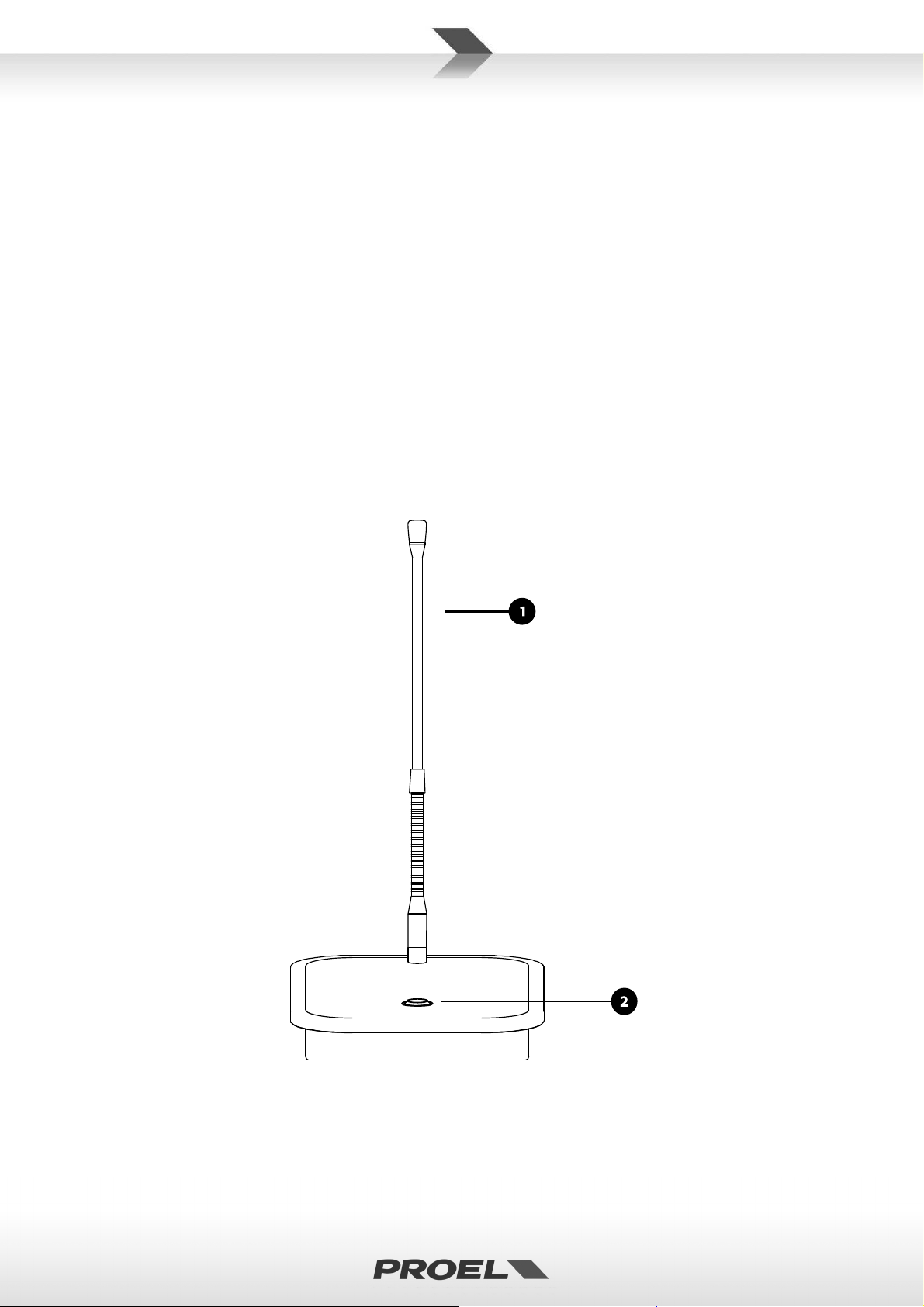

Sul pannello superiore sono presenti:
Per mettere in servizio la postazione microfonica occorre prima innestare il microfono nell’apposito
1. Microfono
2. Tasto di chiamata

6
connettore sul pannello superiore.
3. DESC IZIONE DELLE CONNESSIONI
Sul pannello posteriore sono collocati due connettori RJ45 che portano le connessioni del bus audio e del
contatto priority.
La tabella qui sotto riporta la mappatura del connettore:
1) Connettori di sistema
RJ45
1: + audio out
2: - audio out
3: audio ground (connesso alla massa di sistema)
4: Non utilizzato
5: Non utilizzato
6: Non utilizzato
7: Priority Amp
8: Priority Amp
NOTA: pin 7 e 8 fanno capo a un contatto pulito e isolato
dalle masse di sistema
I due connettori RJ45 sono internamente connessi PIN to PIN, pertanto il collegamento verso l’amplificatore
può avvenire su uno qualunque dei connettori.
In caso più postazioni siano connesse sullo stesso bus, i due connettori serviranno per connettere una base
all’altra.

7
4. CABLAGGIO ALL’AMPLIFICATO E

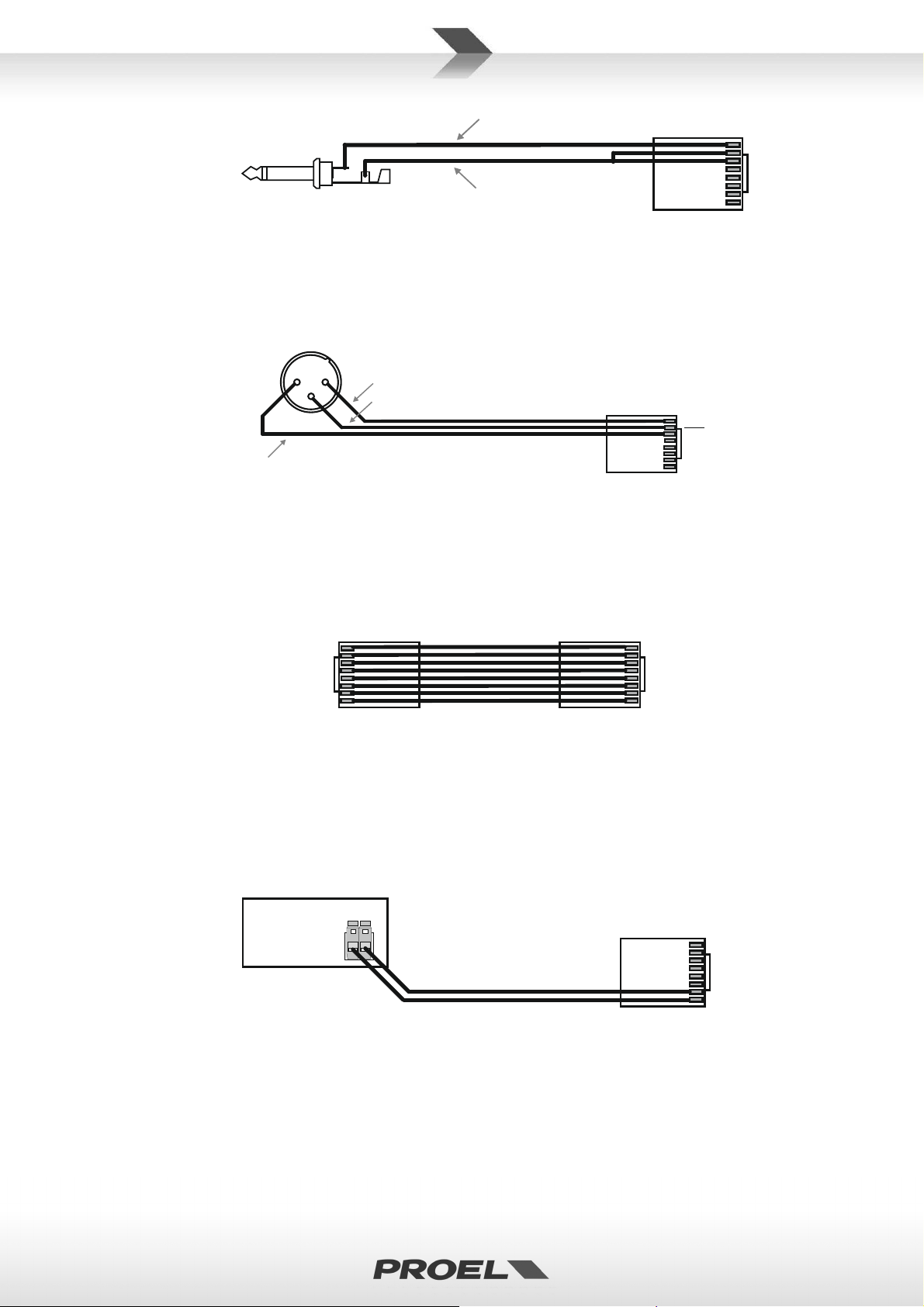

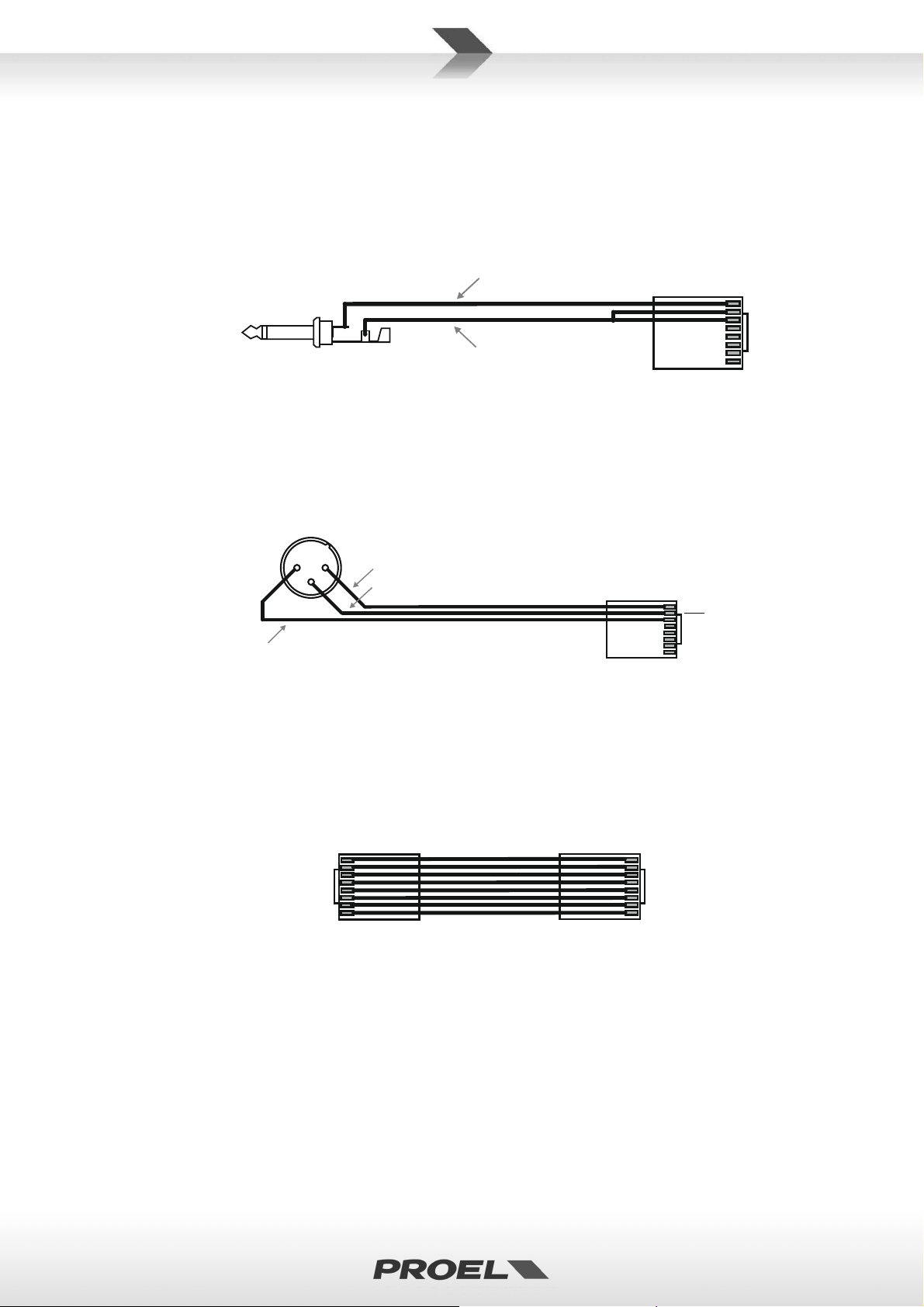

In Fig.1 viene illustrato il collegamento della uscita audio a dispositivi (mixer, amplificatori, etc…) che hanno
ingressi non bilanciati. La l’uscita + e la massa audio (RJ45 Pin 3) sono collegate al corpo del jack, mentre
l’uscita + (RJ45 Pin 1) viene collegata al TIP del jack.
pin 1
pin 2
pin 3
Signal
Ground
Jack
RJ 45 Plug
Fig. 1 – Collegamento audio NON bilanciato
In Fig.2 viene illustrato il collegamento della uscita audio a dispositivi (mixer, amplificatori, etc…) che hanno
ingressi bilanciati con connettore XLR Cannon.
pin 3 pin 2
pin 1
12
3
Signal +
Signal -
Ground
X
L
R
RJ 45 Plug
Fig. 2 – Collegamento audio bilanciato
In Fig.4 viene illustrato il collegamento a BUS tra più basi microfoniche. Il collegamento sarà effettuato pin-
to-in. In particolare.
pin 6
pin 6
RJ 45 Plug
RJ 45 Plug
Fig. 4 – Collegamento BUS tra più basi
In Fig.5 viene illustrato il collegamento della linea priority all’amplificatore. Nel caso della connessione a bus,
i contatti di tutte le basi saranno collegati in parallelo sulla medesima linea Priority-Amp.

8
pin 7
pin 8
Priority
PA Amplifier
RJ 45 Plug
Fig. 5 – Collegamento BUS tra più basi

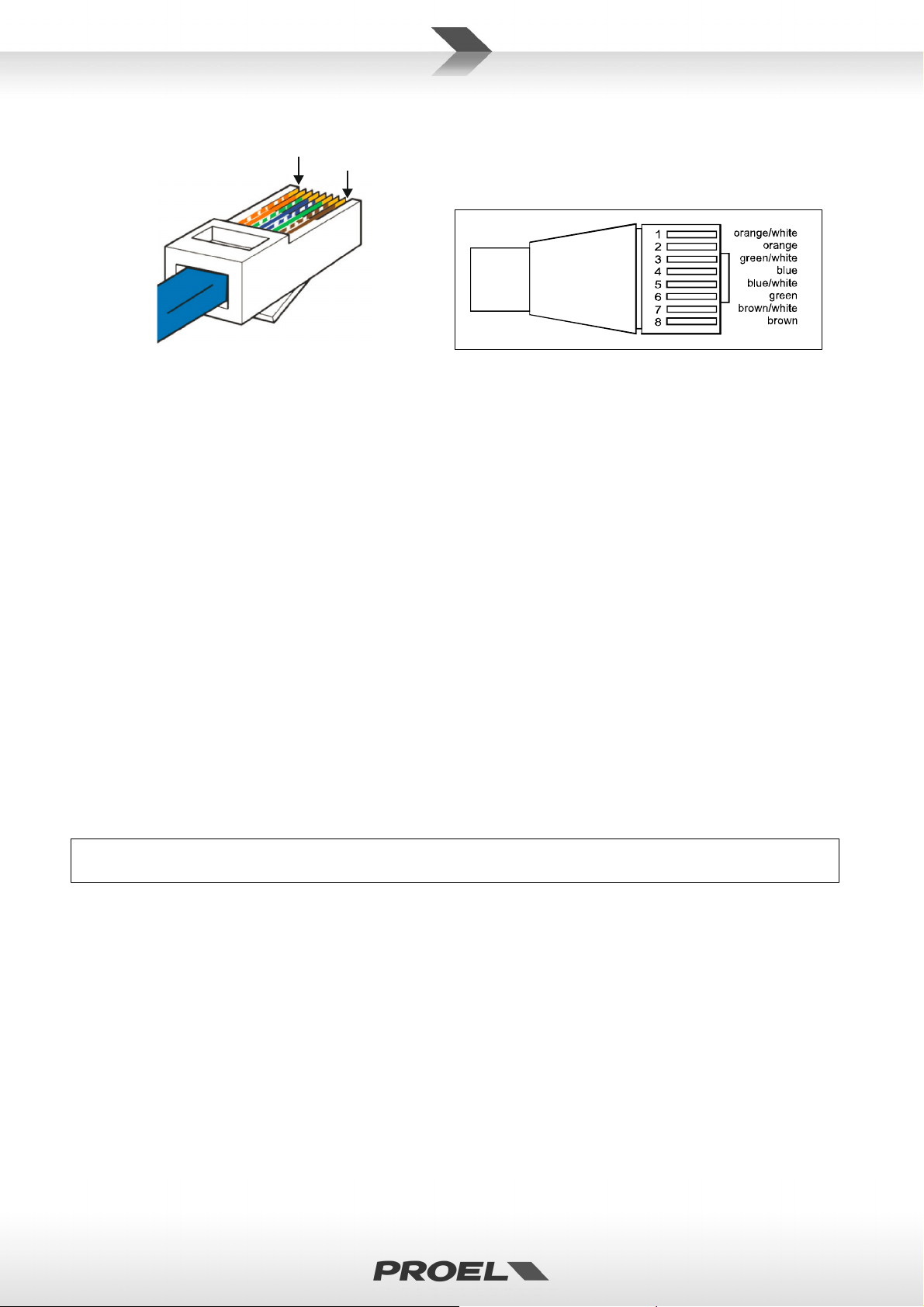

In Fig.6 viene riportato il pinout convenzionale del plug RJ45 a cui si è fatto riferimento in tutte le precedenti
figure e tabelle. La BM102 è progettata per l’abbinamento con cavi CAT5 (o superiori), anche non schermati
e per lunghezza massima di 100 metri.
pin 1
pin 8
Fig. 10 – Dettaglio intestazione cavo su plug RJ45
5. SPECIFICHE TECNICHE
Model: BM102
Sensitivity: -55dB ± 3dB
Frequency esponce: 70Hz ÷ 17KHz (-3dB)
Gooseneck type: Dynamic
Gooseneck length: 390 mm
Input/Output Connectors: 2 x RJ45
Dimensions (W x H x D): 165 x 178 x 442 mm
Weight: 0.8 Kg
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare migliora
menti ai prodotti esistenti,
senza preavviso e in qualunque momento. REV.01 41/19

9

10
TABLE OF CONTENTS
1. IMPO TANT SAFETY INST UCTIONS ................................................................................................ 11
2. GENE AL DESC IPTION .................................................................. Errore. Il segnalibro non è definito.
3. CONNECTIONS and WI ING DESC IPTION ...................................... Errore. Il segnalibro non è definito.
4. WI ING ......................................................................................... Errore. Il segnalibro non è definito.
5. CONFIGU ATION AND USE OF THE CALL STATION ........................... Errore. Il segnalibro non è definito.
6. TECHNICAL SPECIFICATIONS ........................................................... Errore. Il segnalibro non è definito.
