PROEL DIGI8 User manual

MANUALE UTENTE - INSTRUCTION MANUAL

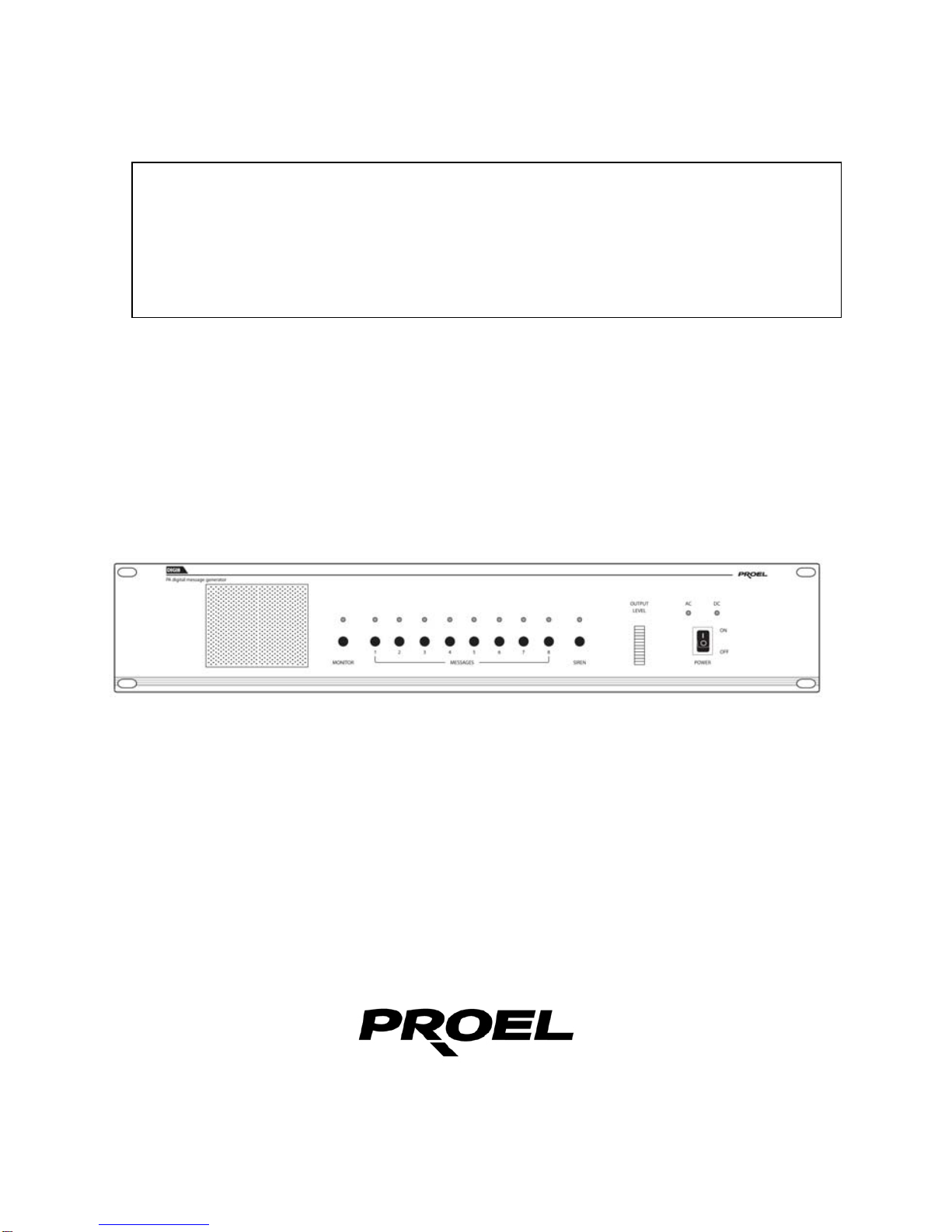

DIGI8
Registratore - Riproduttore di messaggi digitali
Digital Messages Recorder - Player

1. PRECAUZIONI D’USO
AVVERTENZA:Per ridurre il rischio di folgorazione, non rimuovere il coperchio (o il pannello
posteriore). All’interno non sono contenute parti riparabili dall’utente; affidare
la riparazione a personale qualificato.
ATTENZIONE: Per ridurre il rischio d’incendio o di folgorazione, non esporre questo
apparecchio alla pioggia o all’umidità.

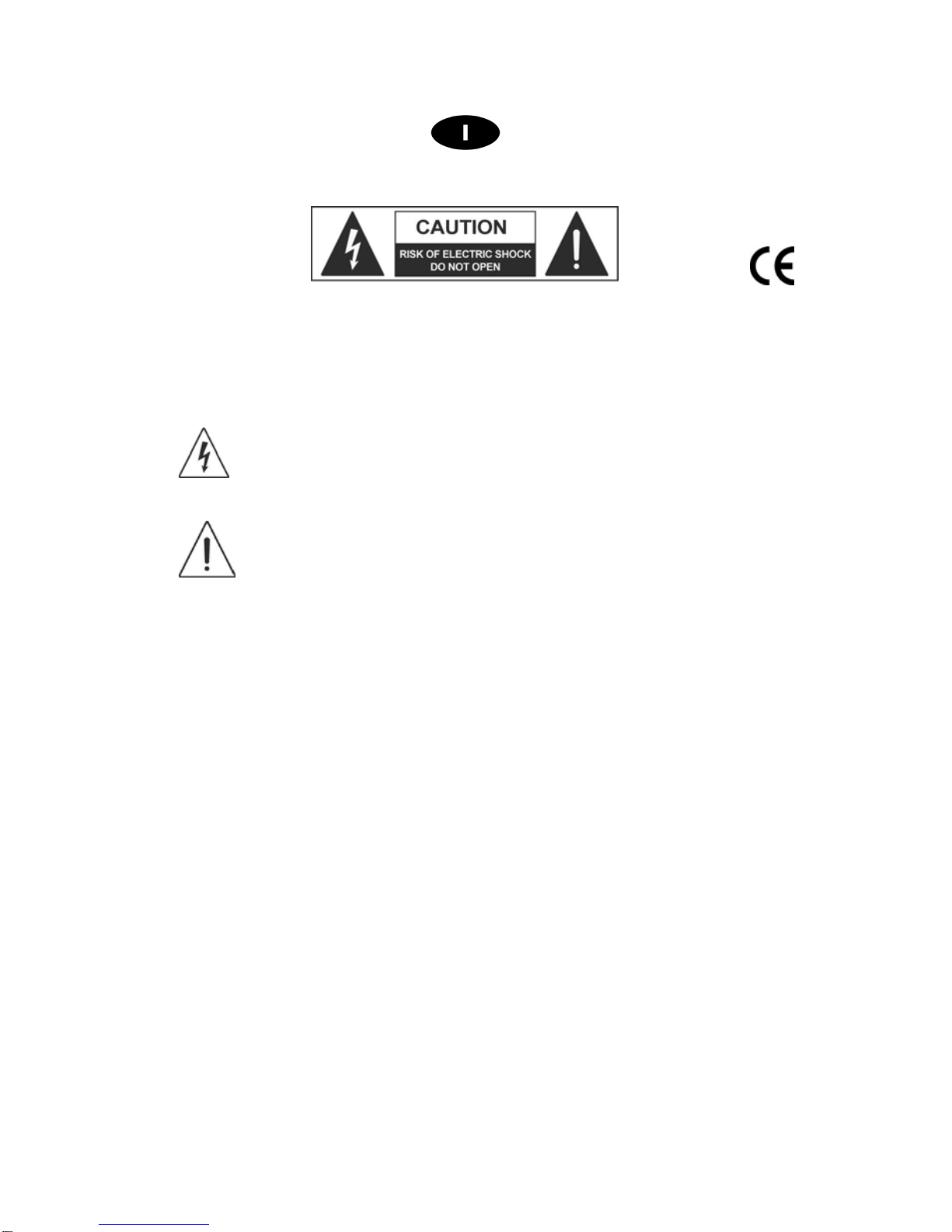

Questo simbolo, ove compare, segnala la presenza di un voltaggio pericoloso
non isolato all’interno del corpo dell’apparecchio – voltaggio sufficiente a
costituire un rischio di folgorazione.
Questo simbolo, ove appare, segnala, importanti istruzioni d’uso e
manutenzione nel testo allegato. Leggere il manuale
.
RACCOMANDAZIONI:
Tutte le istruzioni di sicurezza e funzionamento devono essere lette prima di mettere in funzione
l’apparecchio.
Conservare le istruzioni:
Le istruzioni di sicurezza e di funzionamento devono essere conservate per un futuro riferimento.
Il presente manuale è parte integrante del prodotto e lo deve accompagnare in caso di eventuali
cambi di proprietà. In questo modo il nuovo proprietario potrà conoscere le istruzioni relative a
installazione, funzionamento e sicurezza.
Prestare attenzione:
Tutte le avvertenze sull’apparecchio e nelle istruzioni di funzionamento devono essere seguite
fedelmente.
Osservare tutti gli avvertimenti.
Seguire le istruzioni:
Tutte le istruzioni per il funzionamento e per l’utente devono essere seguite.

Le note precedute dal simbolo contengono importanti informazioni sulla sicurezza:
leggerle con particolare attenzione.
ISTRUZIONI DI SICUREZZA IN DETTAGLIO.
Acqua ed umidità:
L’apparecchio non deve essere utilizzato in prossimità di acqua (per es. vicino a vasche da
bagno, lavelli da cucina, in prossimità di piscine ecc.).
Ventilazione:
L’apparecchio deve essere posto in modo tale che la sua collocazione o posizione non
interferisca con l’adeguata ventilazione. Per esempio, l’apparecchio non deve essere
collocato su un letto, copri-divano, o superfici simili che possono bloccare le aperture di
ventilazione, o posto in una installazione ad incasso, come una libreria o un armadietto che
possono impedire il flusso d’aria attraverso le aperture di ventilazione.
Calore:
L’apparecchio deve essere posto lontano da fonti di calore come radiatori, termostati, asciuga
biancheria, o altri apparecchi che producono calore.
Alimentazione:
• L’apparecchio deve essere collegato soltanto al tipo di alimentazione descritto nelle
istruzioni d’uso o segnalato sull’apparecchio.
• Se la spina in dotazione non combacia con la presa, rivolgersi ad un elettricista per farsi
installare una presa appropriata.
Messa a terra o polarizzazione:
• Si devono prendere precauzioni in modo tale che la messa a terra e la polarizzazione
dell’ apparecchio non siano pregiudicate.
• Le parti metalliche dell’apparecchiatura sono collegate a massa tramite il cavo
d’alimentazione.
• Se la presa utilizzata per alimentazione non possiede collegamento a massa, rivolgersi
ad un elettricista qualificato per fare collegare l’apparato a massa tramite il terminale.
Protezione del cavo di alimentazione:
Il cavo di alimentazione elettrica deve essere installato in modo che non venga calpestato o
pizzicato da oggetti posti sopra o contro, prestando particolare attenzione a cavi e spine,
prese a muro.
Pulizia:
• Quando l’unità deve essere pulita, è possibile eliminare la polvere utilizzando un getto
d’aria compressa o un panno inumidito.
• Non pulire l’unità utilizzando solventi quali trielina, diluenti per vernici, fluidi, alcol, fluidi ad
alta volatilità o altri liquidi infiammabili.
Periodi di non utilizzo:
Il cavo di alimentazione dell’apparecchio deve essere staccato dalla presa se rimane
inutilizzato per un lungo periodo.

Ingresso di liquidi o oggetti:
Si deve prestare attenzione che non cadano oggetti e non si versino liquidi nel corpo
dell’apparecchio attraverso le griglie.
Uso sicuro della linea d’alimentazione:
• Quando si scollega l’apparato alla rete tenere saldamente sia la spina che la presa.
• Quando l’unità non viene utilizzata per un periodo prolungato, interrompere
l’alimentazione estraendo la spina dalla presa dell’alimentazione
• Per evitare danni alla linea d’alimentazione dell’apparato, non mettere in trazione il cavo
d’alimentazione e non utilizzare un cavo attorcigliato.
• Per evitare il danneggiamento del cavo d’alimentazione dell’apparato, assicurarsi che
questo non venga calpestato o schiacciato da oggetti pesanti.
Spostamento dell’unità:
Prima di ogni spostamento, verificare che l’unità sia spenta. Il cavo d’alimentazione deve
essere estratto dalla presa, così come i collegamenti dell’unità con altre linee.
Non smontare l’unità:
Non tentare di smontare né riparare da soli l’unità. Per qualsiasi problema non risolvibile con
l’aiuto del presente manuale, rivolgersi a un tecnico qualificato o consultare la nostra
compagnia. Qualsiasi uso non appropriato può causare incendi o scosse elettriche.
Malfunzionamenti:
• Non tentare mai di eseguire riparazioni diverse da quelle descritte nel presente manuale.
• Contattare un centro di servizio autorizzato o del personale altamente qualificato nei
seguenti casi:
- Quando l’apparato non funziona o funziona in modo anomalo.
- Se il cavo d’alimentazione o la spina sono danneggiati.
- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.
- L’apparecchio è stato esposto alla pioggia.
- L’apparecchio non sembra funzionare normalmente o presenta un evidente
cambiamento nelle prestazioni.
- L’apparecchio è caduto, o il corpo è danneggiato.
Manutenzione:
L’utente non deve tentare di riparare l’apparecchio al di là di quanto descritto nelle istruzioni di
funzionamento. Ogni altra riparazione deve essere affidata a personale specializzato.
IMPORTANTI NORME DI SICUREZZA:
• Installare seguendo le istruzioni.
• Il voltaggio d’alimentazione dell’unità è abbastanza elevato per evitare il rischio di scosse
elettriche, non installare, collegare o sconnettere l’alimentazione quando l’apparato è
acceso.
• Non aprire mai l’apparecchiatura: all’interno non esistono parti utilizzabili dall’utente.
• Se si avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e
sconnettere il cavo dell’alimentazione.
• Non ostruire le griglie di ventilazione dell’apparato.
• Evitare che l’unità lavori in sovraccarico per tempo prolungato.
• Non forzare i comandi (pulsanti, controlli, ecc.)

• Avvitare completamente i terminali a vite degli altoparlanti per garantire la sicurezza dei
contatti.
• Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il
collegamento a massa è necessario per salvaguardare la sicurezza dell’operatore
• Utilizzare unicamente i connettori e gi accessori specificati dal produttore.
• L’apparato deve essere collocato in un rack metallico (vedi INSTALLAZIONE) e tenuto
lontano da:
 Luoghi umidi
 Esposizione diretta a fonti di calore (come luce solare).
 Luoghi non sufficientemente ventilati
• In presenza di temporali con fulmini o quando l’apparato non è utilizzato, estrarre la spina
d’alimentazione dalla presa.
• Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato
lontano da spruzzi e gocce. Sopra l’apparato non devono essere collocati vasi o altri
oggetti contenenti liquidi. In caso si verifichino interferenze nel circuito di provenienza, il
valore di THD sarà superiore al 10%. Non installare questo apparato in una libreria o in
altri luoghi a spazio ristretto
• PROEL S.P.A. declina ogni responsabilità in caso di scorretta installazione dell’unità.

Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro
marchio, sinonimo di professionalità, accuratezza, elevata qualità ed affidabilità.
Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione continua
in impianti di diffusione sonora.
2. Descrizione
Il DIGI8 è un registratore / riproduttore digitale che consente la registrazione di
messaggi, annunci di allarme, spot pubblicitari, ecc. Come sorgente di
registrazione è possibile utilizzare un comune microfono dinamico oppure un
registratore a nastro od altro apparato ad alto livello. Ogni funzione può essere
gestita sia dalla tastiera anteriore che tramite un connettore posteriore previsto
per l’interconnessione con sistemi di allarme antincendio. Un altoparlante di
monitoraggio consente l’ascolto del messaggio registrato od in uscita.
Esso presenta:
• Memoria statica per registrazione e riproduzione digitale dei messaggi
• Fino a 9 sezioni (per un totale di 24 minuti) di registrazione “statica”
(non volatile)
• Ingresso di registrazione: 1 ingresso microfonico sbilanciato, 1 ingresso
linea ad alto livello
• Uscita di riproduzione: 1 uscita linea ad alto livello
• Riproduzione di un tono preregistrato di sirena bitonale a norma DIN
33404 per utilizzi in emergenza
• Regolazione livello del segnale in riproduzione e registrazione
• Attivazione manuale o remota tramite apposito connettore multicontatto
• Display a led
• Funzione di ripetizione continua del messaggio o della sirena.
• Connettore di interfacciamento per controllo da timer digitale
giornaliero/settimanale (fornibile su richiesta)
3. FUNZIONI E CONTROLLI
(1) Interruttore principale
Per accendere l’apparecchio portare l’interruttore in posizione ON, il
led blu è acceso. Per spegnere l’apparecchio portare l’interruttore in
posizione OFF, il led blu è spento.
Nota: Alimentando l’apparecchio a 24Vdc l’interruttore principale viene
by-passato.

(2) SIREN
Attivando questo commando, l’indicatore SIREN si accende e in uscita
viene riprodotto un tono di sirena bitonale a norma DIN 33404 per un
totale di 3 minuti.
(3) Comando di registrazione e riproduzione
Attivando il singolo comando è possibile riprodurre o registrare il
messaggio desiderato ( MESSAGE 1-MESSAGE 8).
(4) MONITOR
Attivando questo comando, l’indicatore LED si accende e
l’altoparlante Monitor riproduce il messaggio selezionato.
(5) Vu-meter di uscita
Visualizza il livello del segnale audio in ingresso/uscita.
(6) Altoparlante Monitor
(7) Controllo volume di riproduzione
Permette di controllare il livello audio in uscita.
(8) Controllo volume di registrazione
Permette di regolare il livello del segnale audio in registrazione. Il
livello tipico è pari a -15 dB.
(9) Fusibile di protezione
Protegge il dispositivo da eventuali sbalzi di tensione della rete di
alimentazione e può essere sostituito.
(10)Ingresso di alimentazione AC
Questo ingresso è predisposto per collegare il cavo alimentazione di
rete fornito a corredo. Prima di collegare l’unità alla rete si prega di
controllare il corretto valore dell’alimentazione
(11)Connessione di terra
Permette di collegare direttamente il telaio dell’unità ad un morsetto di
terra.
(12)Connettore uscita per data link
Predisposto per espansioni future.
(13)Connettore data in
Permette di controllare direttamente l’unità tramite apposito timer
digitale opzionale. Con questa funzione è possibile programmare la
riproduzione automatica annuale/giornaliera/settimanale dei
messaggi.
(14)Connettore di ingresso del segnale di registrazione
Permette di registrare direttamente il messaggio dalla sorgente di
segnale.
(15)Selettore di registrazione/riproduzione
Permette di selezionare lo stato di riproduzione o registrazione del
messaggio tramite la successiva attivazione del tasto interessato.

(16)Connettore di uscita del segnale
Fornisce un uscita audio ad alto livello del segnale preregistrato
selezionato.
(17)Ingresso alimentazione 24Vdc
Questi 2 morsetti vanno collegati all’alimentazione d’emergenza (24
Vdc) per garantire la continuità di funzionamento del dispositivo in
caso di black-out.
(18)Selettore per alimentazione di rete 230/117Vca - 50/60Hz.
Selezionare la corretta alimentazione in funzione della tensione di rete
esistente.
(19)Controllo remoto
Sono disponibili 9 contatti (Message1 - Message8 +COM). Per tutto il
tempo in cui uno dei connettori Message e COM è cortocircuitato, il
Led corrispondente sul pannello frontale rimane illuminato e si ha la
registrazione/diffusione del messaggio selezionato.
(20)SIREN e COM
Per tutto il tempo che, SIREN e COM sono cortocircuitati, il Led
corrispondente sul pannello frontale rimane illuminato e si ha la
registrazione/diffusione del segnale sirena.
(21)Contatti scambio relè
Quando l’apparecchio è in funzione questi tre contatti forniscono uno
scambio normalmente aperto o chiuso, utilizzabili per servizi di vario
tipo.–
(22)Alette di fissaggio su RACK 19”.
PANNELLO FRONTALE
fig.1

PANNELLO POSTERIORE
fig.2
4. INSTALLAZIONE
Attenzione
• Non posizionare il dispositivo in posti soggetti a elevate vibrazioni
o particolarmente esposti all’umidità e alla polvere.
• Per le connessioni contattare solo un installatore autorizzato al fine
di evitare danni alle apparecchiature.
• Assicurarsi che l’alimentazione di rete sia conforme all’
alimentazione selezionata sull’ apparecchio . Per collegare l’unità
alla rete è consigliabile usare prese con collegamento di terra.
• Collegare il cavo di alimentazione prima di accendere l’unità e
spegnere l’apparecchiatura prima di disconnettere il cavo
d’alimentazione.
Per alimentare l’unità di potenza connettere, nella posizione 18 di fig.2, il cavo
fornito in dotazione.
5. ALIMENTAZIONE DC
Attenzione
• Al fine di prevenire eventuali malfunzionamenti è consigliabile non
utilizzare contemporaneamente l’alimentazione di rete (230 Vac)
con quella in continua (24 Vdc). Per accedere ai morsetti
d’alimentazione a 24 Vdc (fig.2) rimuovere il coperchio di
protezione svitando le rispettive viti.

Per fornire un’adeguata alimentazione ed evitare surriscaldamenti
utilizzare solo cavi aventi una sezione di almeno 2,5 mm
2
.
Nota
Se l’alimentazione in continua è fornita mediante l’utilizzo di una
batteria informiamo l’utente che il dispositivo non è in grado di
provvedere all’eventuale ricarica della stessa.
6. COLLEGAMENTO DELL’USCITA AUDIO
Utilizzare una connessione sbilanciata tramite Jack 6.3 mm oppure cavo
RCA.
7. COLLEGAMENTO DELL’INGRESSO DI REGISTRAZIONE
Utilizzare una connessione sbilanciata tramite Jack 6.3 mm oppure cavo
RCA.
8. COLLEGAMENTO DELL’INGRESSO DATA
Collegando tramite cavo con connettori 9 poli tipo “D” il proprio timer
digitale opzionale, è possibile avere un controllo automatico del sistema.

9. OPERAZIONE E APPLICAZIONI
• PLAY
Posizionare il selettore posteriore (fig.2 rif.15) su “PLAY”, attivando un
qualunque tasto Message1 - Message8 o SIREN (fig.1 rif.3/2), viene
riprodotto il relativo messaggio preregistrato.
• REGISTRAZIONE
Posizionare il selettore posteriore (fig.2 rif.15) su “REC”, attivando un
qualunque tasto Message1 - Message8 (fig.1 rif.3/2), è possibile
registrare in memoria il messaggio desiderato.
10. PROBLEMI DI FUNZIONAMENTO E RIMEDI
Se durante l’istallazione dell’apparecchio, si incontrano dei problemi,
consultare la tabella seguente per porre rimedio. In caso di persistenza del
problema riscontrato necessita rivolgersi a personale qualificato:
Sintomo Possibile problema Possibile soluzione
Quando si utilizza
l’apparecchio il led di
accensione si spegne
1.Collegamento alla rete
2.Stato del fusibile 1. Verificare il collegamento alla rete 2. Sostituire il fusibile rispettandone le
caratteristiche
Nessun segnale audio 1.Collegamento al connettore di
uscita
2.Stato dell’interrut. REC/PLAY
3.Stato del selettore di
programmi
4.Stato del controllo di vol.
1.Controllare i collegamenti del segnale
audio
2.Posizionare l’interruttore su “Play”
3.Attivare il selettore programmi
4.Aumentare il volume
Non registra 1. Cavo di segnale
2. Stato dell’interrut. “Play/Rec”
3. Stato del selettore programmi
4. Controllo volume regist.
1.Controllare i collegam. dell’ing. segnale
2.Posizionare l’interruttore su “Rec”
3.Attivare il selettore programmi
4.Aumentare il volume
Rumore e forte
distorsione 1. Stato connettore in ingresso 2. Livello segnale sorgente
eccessivo
1.Controllare il connettore
2.Ridurre in modo adeguato il livello del
segnale in ingresso

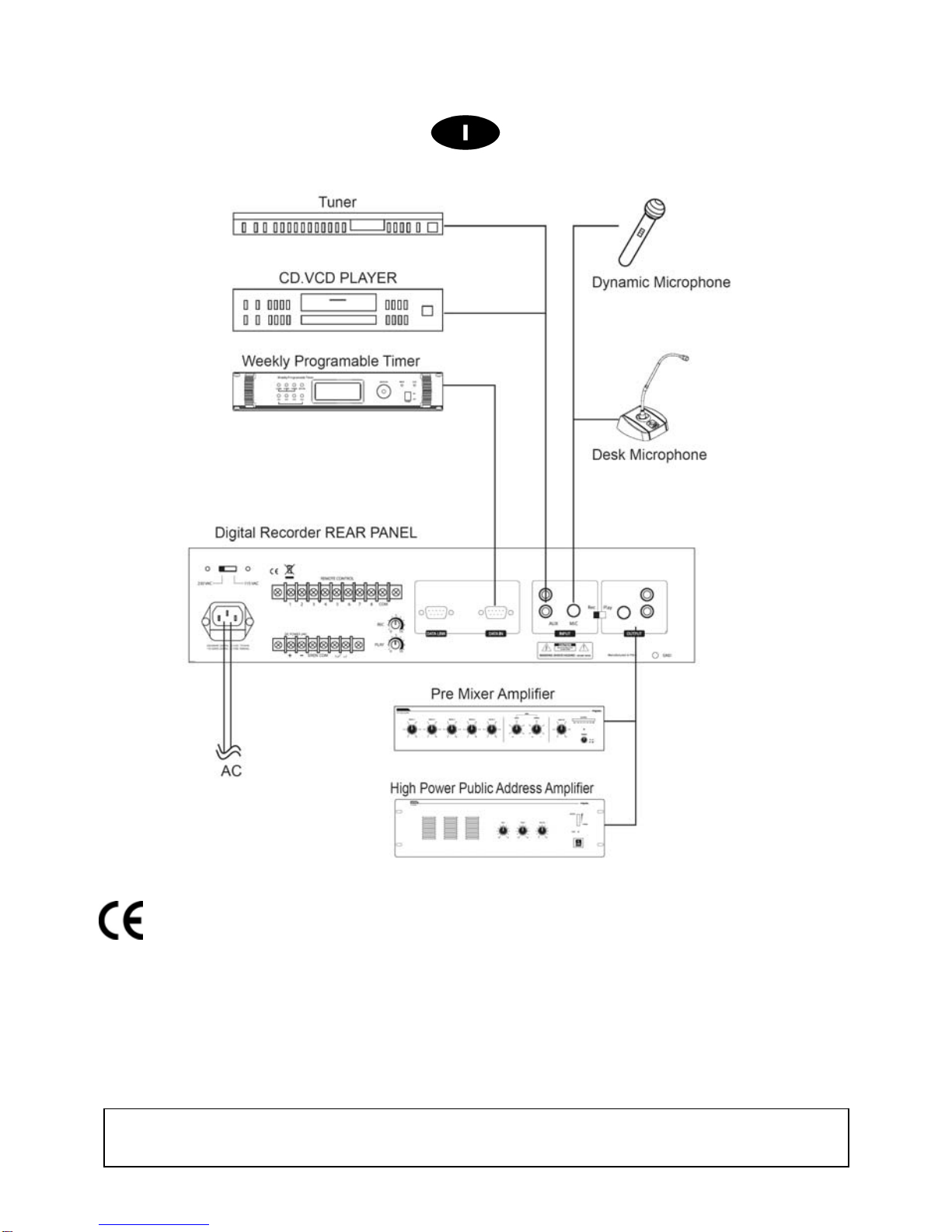

11. CARATTERISTICHE TECNICHE
MODELLO DIGI8
Sensibilità’ in Ingresso
(Registrazione) MIC:-45dB 600ΩSbilanciato
AUX:-10 KΩSbilanciato
Livello di uscita
(Riproduzione) 500mV
Risposta in Frequenza (-3dB) 20-4000 Hz
S/N (ratio) MIC: >60 dB
AUXINPUT: >75dB
Messaggi 8 canali + 1 sirena DIN33404
Tempo di registrazione 24 min. max.
Peso 6,5 Kg
Dimensioni (L x H x P) 483x88x370
Alimentazione 230/117Vca – 24Vdc (per by-pass)
Consumo <10W
2U 19” rack

Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
e successive modifiche 92/31/CEE e 93/68/CEE, secondo i seguenti standard:
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
inoltre, è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
e successive modifiche 93/68/CEE, secondo il seguente standard:
EN 60065:1998
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di
apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.

1. IMPORTANT SAFETY INSTRUCTIONS
CAUTION: To reduce the risk of electric shock do not remove cover (or back panel). No
user serviceable parts inside. Refer servicing to qualified personnel only.
WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to
rain or moisture.
This symbol is intended to alert the user of the presence of uninsulated
dangerous voltage within the product enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to persons.
This symbol is intended to alert the user of the presence of important operating
and maintenance (servicing) instruction in the literature accompanying the
appliance. Please carefully read the owner’s manual.
INSTRUCTIONS:
All safety and operating instructions should be read before the product is operated.
Retain these instructions:
All safety and operating instructions should be retained for future reference.
This owner’s manual should be considered as a part of the product and it must accompany it
every time, and delivered to the new user when this product is sold. In this way the new owner will
be aware of all the installations, operating and safety instructions.
Heed all warnings:
All warnings on the product and in owner’s manual should be adhered to.
Heed all warnings.
Follow all instructions:
All operating and user’s instructions must be followed.
Sentences preceded by symbol contain important safety instruction. Please read it carefully.
DETAILED SAFETY INSTRUCTIONS.
Water and moisture:
This apparatus should not be used near water (i.e. bathtub, kitchen sink, swimming pools,
etc.)

Ventilation:
This apparatus should be placed in a position that doesn’t interfere with correct ventilation.
This unit, for example, should not be placed on a bed, sofa cover o similar surfaces that could
cover ventilation openings, or placed in a built-in installation, such a bookcase or a cabinet
that could block air flow trough ventilation openings.
Heat:
This apparatus should be placed away from heat sources, like radiators, heat registers, stoves
or other products (including amplifiers) that produce heat.
Power sources:
• This apparatus should be connected only to power source type specified in this owner’s
manual or on the unit.
• If the supplied AC power cable plug is different from wall socket, please contact an
electrician to change the AC power plug.
Grounding or Polarization:
• All precautions must be observed in order to avoid grounding or polarization defeating.
• Unit metal parts are grounded through the AC power cord.
• If the AC power outlet doesn’t have grounding, consult an electrician for outlet grounding.
Power cord protection:
The power cord should be routed in a way it will not be walked on or pinched by items placed
upon or against it, paying particular attention to cords at plugs, convenience receptacles and
wall outlet.
Cleaning:
• You can clean the unit with a compressed air flow or a wet cloth.
• Don’t clean the unit using solvents like trichloroethylene, thinners, alcohol, or other fluids
with very strong volatility and flammability.
Non use periods:
The unit AC power cord should be unplugged from the outlet if it’s unused for a long period.
Objects or liquid entry inside the unit:
Be careful that no objects fall or liquid is spilled inside the unit through ventilation openings.
Safe power line use:
• Keep firmly the plug and the wall outlet while disconnecting the unit from AC power.
• When the unit will not be used for a long period of time, please unplug the power cord
from AC power outlet.
• To avoid unit power cord damages, please don’t strain the AC power cable and don’t
bundle it.
• In order to avoid unit power cord damages, please be sure that the power cord is not
walked on or pinched by heavy objects.
Unit relocation:
Before any unit relocation please control the unit is turned off. The power cord must be
unplugged by the wall outlet, and all the connections wires should be disconnected as well.

Don’t open this unit:
Don’t attempt to open or repair this unit by yourself. For any problem solution not described in
this owner’s manual, please refer to qualified personnel only or consult us or your National
Distributor. Any improper operation could result in fire or electric shock.
Damages requiring services:
• Don’t attempt to do operations not described in this user’s manual.
• In the following cases please refer to an authorized maintenance center or skilled
personnel:
- When the unit works improperly or it doesn’t work at all.
- If power cord or plug are damaged.
- If liquid has spilled, or objects have fallen into the unit.
- The unit has been exposed to rain.
- The unit doesn’t operate normally o it exhibits a marked change in performance.
- If the product has dropped or it has been damaged in any way.
Maintenance:
The user shouldn’t attempt maintenance operation not described in this user’s manual. Every
maintenance operation should be done by qualified personnel only.
IMPORTANT SAFETY INSTRUCTIONS:
• Install this unit following owner’s manual instructions.
• Don’t install, connect or disconnect power supply when the unit is powered, otherwise
there’s an high risk of electric shock.
• Don’t open the unit, there are no user serviceable parts inside.
• If you detect a particular smell from the unit, please immediately turn it off and disconnect
the AC power cord.
• Don’t block the unit ventilation openings.
• Avoid to use this unit in overload for a long period.
• Don’t force commands (switches, controls, etc.)
• To obtain good speakers wire contacts, please tighten the screw terminals firmly.
• For safety reason, don’t defeat the grounding connection. Grounding is useful for user
safety.
• Use only connectors and accessories suggested by the manufacturer. .
• This unit should be placed in a rack (see INSTALLATION) and kept far from:
 Wet places
 Direct exposure to heat sources (like sun light)
 Non properly ventilated places
• Disconnect the power cord during storms or when the unit is not used.
• In order to prevent fire and electric shock risks, it’s necessary to keep the unit far
from sprinkling and drops. Please don’t put cups, vases or other object containing liquids
over the unit. In case of interferences from source signal, THD value will raise over 10%.
Don’t place this unit in a bookshelf o in other places with small room.
• PROEL S.P.A. is not responsible for any damage that occurs due to a wrong unit
installation.

Thank you for choosing one of Proel products, and for your confidence towards
our brand, synonymous of professionalism, accuracy, high quality and reliability.
All our products are CE approved and designed for continuous use in
professional installation systems.
2. Description
DIGI8 is a digital recorder and messages generator. It allows to record
messages, alarm announcement and advertisement spot etc. For recording
purposes it is possible to use a dynamic microphone, a cassette recorder
or high performance recorder apparatus. All functions can be accessed
throughout the front push button or trough the rear connector available for
alarm system interconnections purposes . A monitoring loudspeaker allows
the output or the recorded message listening .
DIGI8 is as follows equipped:
• Static memory for messages recording and reproducing
• Up to 9 sections ( for a total of 24 minutes) for a static recording
(not volatile)
• Recording input : one unbalanced microphone input, one line input
• Reproducing output: 1 line output
• Siren reproduction – bi-tonal siren accordingly to standards DIN
33404 for emergency purposes
• Recording/reproduction level control
• Manual and remote activation through a suitable connector
• Display with LED
• Message repetition function
• Connector for interface and control with Daily/weekly digital timer
(supplied under request)
3. FUNCITONS AND CONTROLS
(1) Main power switch
Power on the unit with power switch on position ON, AC led lights up
blue. When the power switch is turned on OFF position , AC LED lights
off .
Note: When the apparatus is powered with 24Vdc, The main power
switch is by passed.

(2) SIREN
When this key is pressed Siren indicator lights up and the unit
broadcast a siren bi-tonal accordingly to standard DIN 33404 for 3
minutes.
(3) Record/play Key
Press the relevant key, it is possible to record or play the corresponding
message ( MESSAGE 1-MESSAGE 8).
(4) MONITOR
When this key is pressed , LED indicator lights up and the loudspeaker
reproduces the message selected .
(5) Vu- meter output
It visualises the input/output audio signal level .
(6) Monitor loudspeaker
(7) Play volume Level
Allows audio output level control .
(8) Record volume Control
Allows audio signal level control for recording purposes. The level is at
-15 dB
(9) Protection fuse
The fuse is used to protect the unit from the AC supplies variation. The
fuse can be replaced if it blows .
(10)AC INLET
This connector is for main supplied cord connection. Before connecting
check the main voltage value and ensure that it is matching with the unit
power supply.
(11) GND Screw
This screw allows the grounding connections.
(12)Data link output connector
For expansions future.
(13)DATA IN INPUT CONNECTOR
Allows the unit control through an appropriate digital timer ( supplied
under request). Thanks to this function it is possible to program
automatic yearly/weekly/daily messages reproduction .
(14) Record signal input connector
Allows to record directly the message from the signal source.
(15)Record/ play selector
Allows to select the recording or broadcasting status: pressing the
selected key it is possible to select the activation..
(16)Output signal connector
Corresponds to an audio output signal of high level for the pre-recorded
signal selected.

(17)24Vdc power input
These 2 screws are to be connected to 24 Vdc emergency power to
ensure the unit operating mode continuity in case of black out
(18),Main power selector 230/117Vca - 50/60Hz.
Allows to select unit power supply considering the main power supply
value
(19)Remote control
There are 9 available contacts (Message1 - Message8 +COM). When
one of these Message and COM connectors are short circuited, the
corresponding led on front panel lights up and you can record/play the
selected message.
(20)SIREN and COM
When SIREN and COM are short circuited, the corresponding led on
front panel lights up and signal SIREN is played.
(21)Ex-change rele contacts
Under unit operating mode these three contacts are normally closed or
open for different purposes use
(22) Brackets for Rack 19” mounting.
FRONT PANEL
fig. 1
REAR PANEL
fig. 2

4. INSTALLATION
ATTENTION:
• Don’t place this unit over vibration subject surface or exposed to
moisture. Avoid direct sunlight too.
• For the installation revert to qualifier technician to avoid damages
to the unit
• Ensure that main power supply is matching with the unit power
supply. Use plug with grounding connections
• Connect power cord before powering the unit . Switch off the unit
before disconnecting the power cord
• To power the unit, connect in position 18 of fig.2, the power cord
included in the unit package
5. DC P0WER SUPPLY
Attention
• Do not use contemporaneously the main power supply (230 Vac)
and DC power supply (24 V dc) to ensure a good unit operating .
To access to DC POWER SUPPLY 24 V dc (fig.2), unscrew to
remove the unit protection cover .
To ensure the proper power supply and to avoid the unit overheat,
use cables with section at least of 2,5 mm
2
.
Note
In case 24 Vdc is supplied Throughout batteries, the unit is nor
neither equipped for batteries recharge purposes
6. AUDIO OUTPUT CONNECTIONS
Use an unbalanced connection through Jack 6.3 mm or RCA cable .
