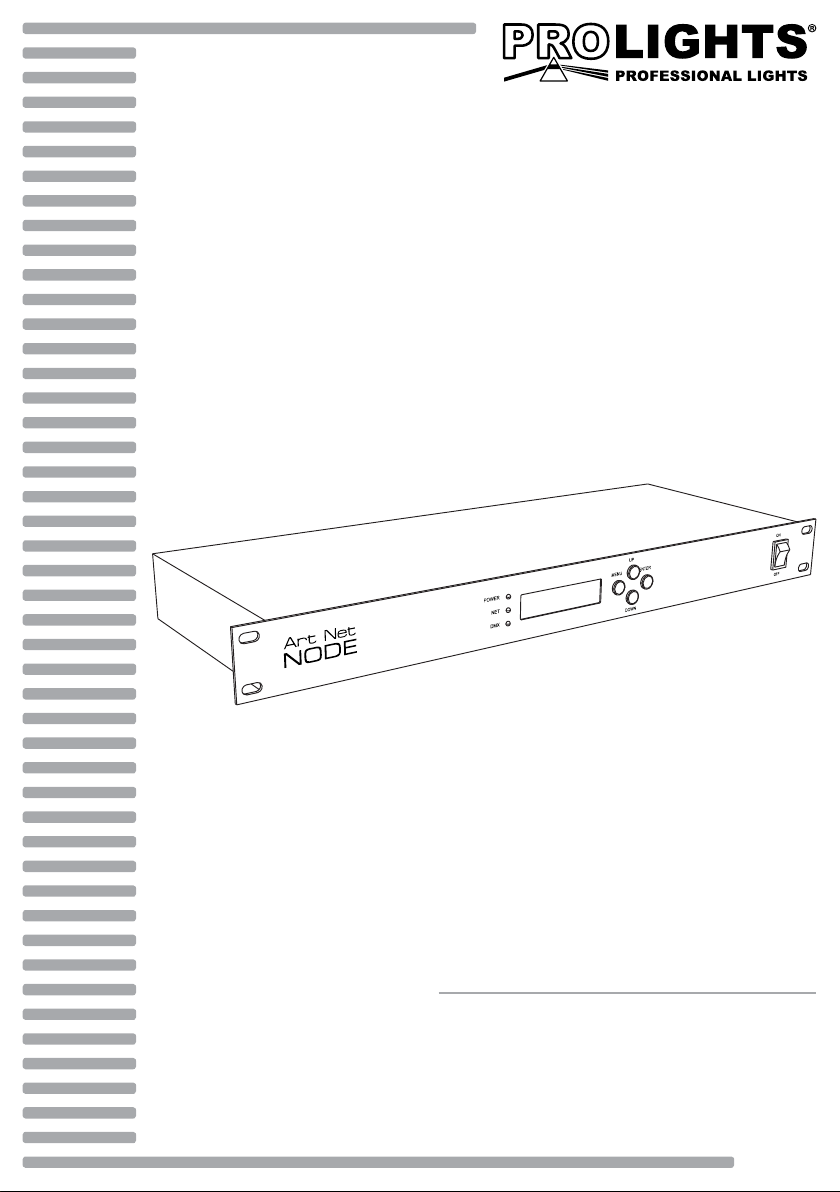

ProLights ARTNETNODE5P User manual

USER MANUAL
MANUALE UTENTE
ARTNETNODE
SIGNAL CONVERTITOR
EN - IT

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it
REV.02-07/18

1
ARTNETNODE
Packing content • ARTNETNODE
• Power cable
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
1 Introduction
1. 1 Description and technical specications
1. 2 Operating elements and connections
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation and set base
3. 2 Menu structure
3. 3 Conguring Subnet address
3. 4 Conguring Universes
3. 5 Conguring DMX outputs
3. 6 Conguring IP addresses
3. 7 Net Merge
4 Maintenance
4. 1 Maintenance and cleaning the unit
4. 2 Fuse replacement
2
2
3
4
6
6
7
8
8
9
9
9
10
10

ARTNETNODE
2
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to excessive humidity;
- in places subject to vibrations or bumps;
- in places with an ambient temperature of over 40°C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• This product is for indoor use only! It is rated IP20. Make sure that the device is not exposed to extreme
heat, moisture or dust.
• This product is not intended for permanent installation.
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Always inspect the mechanical and electrical parts of the unit before tting to check they are not dam-
aged. Do not operate the product if you see damage. If the part is damaged, it has to be replaced by a
qualied technician.
• When carrying out any work, always comply scrupulously with all the regulations (particularly regard-
ing safety) currently in force in the country in which the xture’s being used.
• Before starting any maintenance work or cleaning the xture, cut o power from the main supply.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Never remove warning or informative labels from the unit.
• For replacement use fuses of same type and rating only.
• Don’t connect the device to a dimmer pack.

3
ARTNETNODE
- 1 - INTRODUCTION
1.1 DESCRIPTION AND TECHNICAL SPECIFICATIONS
ARTNETNODE is a versatile rack-mountable Art-Net-to-DMX adapter with an integrated optical DMX split-
ter. It has two DMX inputs and eight opto-isolated DMX outputs which can be assigned to either of the
DMX inputs or to the Art-Net input.
Features:
• 8 universes supported
• Input: 1 x Art-Net, 2 x DMX512
• Output: 8 x DMX512
CONTROL
• Art-Net Channels:
• Display: LCD display
• Input: 1xArtNet, 2xDMX512
• Output: 8xDMX512
• Other: Available with 3/5 pole XLR connectors
ELECTRICAL
• Power Supply: 100-240V 50/60Hz
PHYSICAL
• Signal Connection: 3/5 xlr DMX, Art-Net
• Power Connection: IEC 10A IN
• Dimensions (WxHxD): 480x45x162mm
• Rack unit: 1 standard 19’’ rack unit made of steel
• Weight: 1,8kg
Fig.1
45
443
168
483
POWER
NET
DMX
ENTER
UP
MENU
DOWN
ON
OFF
I
0
Technical drawing

ARTNETNODE
4
Fig.2 - ARTNETNODE3P
DMX IN
ART NET
POWER IN DMX OUT
POWER
NET
DMX
ENTER
UP
MENU
DOWN
ON
OFF
I
0
1
2
3
4568 7
1. POWER SWITCH ON/OFF
2. CONTROL PANEL with LCD display and 4
button used to access the control panel
functions and manage them:
- MENU button: scroll through the main
menu or exits from the current submenu.
- UP button: increases the value displayed or
passes to the next item in a menu.
- DOWN button: decreases the value
displayed or passes to the next item in the
menu.
- ENTER button: enter the currently selected
menu or conrm the current function value.
3. INDICATORI LED:
"POWER"
- Solid red: Power is getting to the unit
- O: Power is not getting to the unit
"SIGNAL"
- Blinks rapidly in red: Art-Net signal is
getting to the unit
- Blinks slowly: Art-Net signal is not getting
to the unit
"DMX"
- Blinks rapidly in red: DMX signal is getting
to the unit
- Blinks slowly: DMX signal is not getting to
the unit
4. DMX OUT ( 3-pole XLR):
1 = ground, 2 = DMX -, 3 = DMX +
5. DMX IN (3-pole XLR):
1 = ground, 2 = DMX -, 3 = DMX +
6. ETHERNET CONNECTOR
7. GND POINT grounding the xture to the earth.
8. POWER IN mains plug for connection to a
socket (100-240V~/50-60Hz) via the supplied

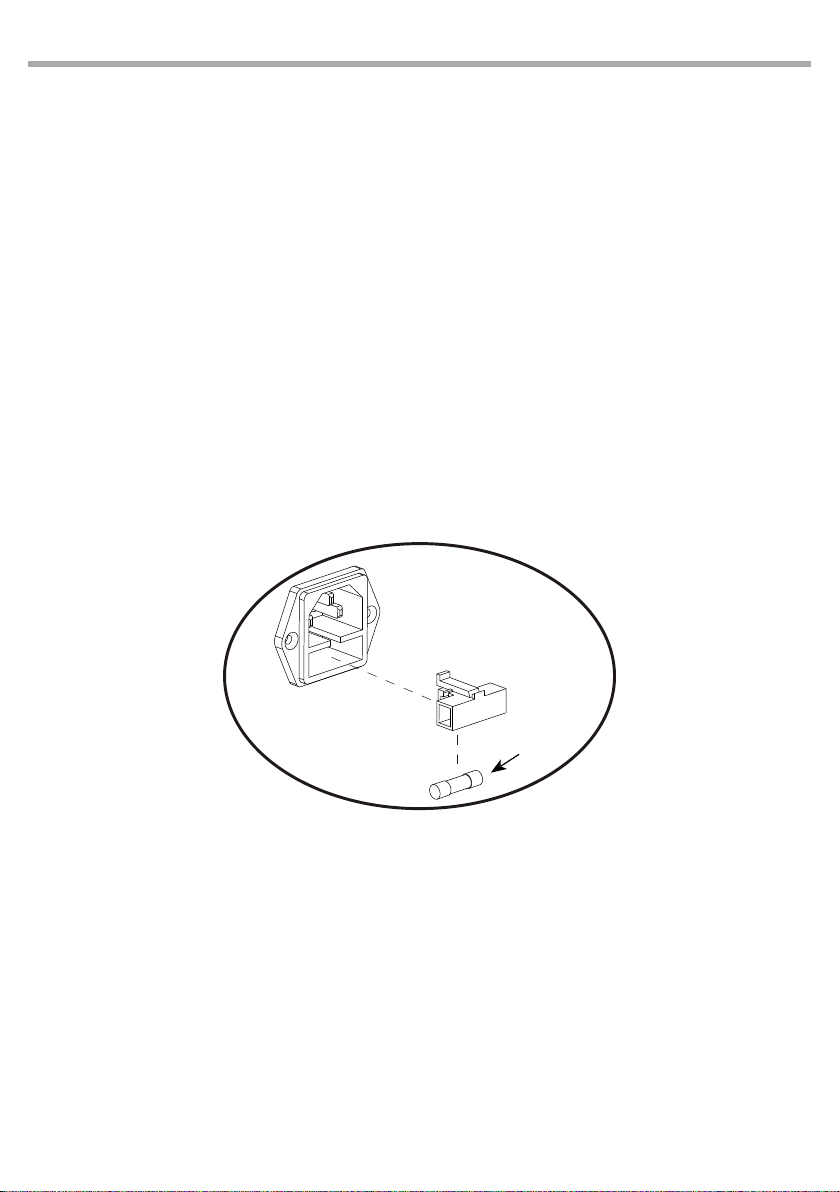

mains cable. The support for he mains fuse is
located near the mains plug. Only replace a
blown fuse by one of the same type.
Front panel
Rear panel
1.2 OPERATING ELEMENTS AND CONNECTIONS

5
ARTNETNODE
Fig.3 - ARTNETNODE5P
DMX IN
ART NET
POWER IN DMX OUT
POWER
NET
DMX
ENTER
UP
MENU
DOWN
ON
OFF
I
0
1
2
3
4568 7
1. POWER SWITCH ON/OFF
2. CONTROL PANEL with LCD display and 4
button used to access the control panel
functions and manage them:
- MENU button: scroll through the main
menu or exits from the current submenu.
- UP button: increases the value displayed or
passes to the next item in a menu.
- DOWN button: decreases the value
displayed or passes to the next item in the
menu.
- ENTER button: enter the currently selected
menu or conrm the current function value.
3. INDICATORI LED:
"POWER"
- Solid red: Power is getting to the unit
- O: Power is not getting to the unit
"SIGNAL"
- Blinks rapidly in red: Art-Net signal is
getting to the unit
- Blinks slowly: Art-Net signal is not getting
to the unit
"DMX"
- Blinks rapidly in red: DMX signal is getting
to the unit
- Blinks slowly: DMX signal is not getting to
the unit
4. DMX OUT ( 5-pole XLR):
1 = ground, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
5. DMX IN (5-pole XLR):
1 = ground, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
6. ETHERNET CONNECTOR
7. GND POINT grounding the xture to the earth.
8. POWER IN mains plug for connection to a
socket (100-240V~/50-60Hz) via the supplied
mains cable. The support for he mains fuse is
located near the mains plug. Only replace a
blown fuse by one of the same type.
Front panel
Rear panel

ARTNETNODE
6
- 2 - INSTALLATION
2.1 MOUNTING
The ARTNETNODE is used as part of a control system for operating various lighting and multi-media prod-
ucts. The physical and digital construction of the control network is determined by the location and signal
needs of the products.
When designing a control system that uses the ARTNETNODE, consider the following:
• Placing the ARTNETNODE so the menu and ports can be accessed
• Running the cables so there is no tension or pull on the cables or plugs
• Planning a large control system carefully before conguring the components, so IP address, DMX ad-
dress, and other identiers are not duplicated
The ARTNETNODE ts nicely in a standard 19” rack, or sits on a at surface. The unit should be placed
where the menu and the ports are accessible, and where there is adequate ventilation.
- 3 - FUNCTIONS AND SETTINGS
3.1 OPERATION AND SET BASE
Connect the supplied main cable to a socket (100-240V~/50-60Hz). Switch on the unit with the power
switch. After operation, switch o the unit with the power switch.
The ARTNETNODE has a LCD display and 4 button used to access the control panel functions and manage
them (g.3).
ENTER
UP
MENU
DOWN
ML-ArtNet8
V 0.1
MENU UP DOWN ENTER
Scrolls through the rst
level of options, or exits
from the current menu or
function
Navigates upwards through
the menu list and increases
the numeric value when in a
function
Navigates downwards
through the menu list and
decreases the numeric value
when in a function
Enables the currently
displayed menu or sets the
currently selected value in to
the current function
Fig.4 - Functions of the buttons

7
ARTNETNODE
3.2 MENU STRUCTURE
MENU
1Net #1-4 ð0 - 127 Sets the Net address
2Net #5-8 ð0 - 127 Sets the Net address
3Subnet #1-4 ð0 - 15 Sets the Subnet address
4Subnet #5-8 ð0 - 15 Sets the Subnet address
5Universe #1 ð0 - 15
Sets the Art-Net universe for the corresponding DMX Out port
(only necessary if the DMX port is set to Art-Net)
6Universe #2 ð0 - 15
7Universe #3 ð0 - 15
8Universe #4 ð0 - 15
9Universe #5 ð0 - 15
10 Universe #6 ð0 - 15
11 Universe #7 ð0 - 15
12 Universe #8 ð0 - 15
13 DMX Output #1 ðArtNet Input
ArtNet Input:
Input source for each DMX Out port is Art-Net
DMX #1 Input:
Input source for each DMX Out port is DMX In port 1
DMX #2 Input:
Input source for each DMX Out port is DMX In port 2
Without Input:
DMX Out port is turned o
DMX #1 Input
DMX #2 Input
Without Input
14 DMX Output #2 ðArtNet Input
DMX #1 Input
DMX #2 Input
Without Input
15 DMX Output #3 ðArtNet Input
DMX #1 Input
DMX #2 Input
Without Input
16 DMX Output #4 ðArtNet Input
DMX #1 Input
DMX #2 Input
Without Input
17 DMX Output #5 ðArtNet Input
DMX #1 Input
DMX #2 Input
Without Input
18 DMX Output #6 ðArtNet Input
DMX #1 Input
DMX #2 Input
Without Input

ARTNETNODE
8
3.3 CONFIGURING SUBNET ADDRESS
The Subnet is the address of the subnet of the network on which the ARTNETNODE is operating. The
Subnet address must be congured if the ARTNETNODE is being used as an Art-Net hub. To congure the
Subnet setting, do the following:
• Press the button MENU so many times until the display shows Subnet.
• Press the button ENTER, the number in the lower right-hand corner of the display ashes.
• Press the buttons UP/DOWN until the desired Subnet shows.
• Press the button ENTER.
3.4 CONFIGURING UNIVERSES
Universes are assigned to DMX Out ports when the ARTNETNODE is used as an Art-Net-to-DMX adapter.
The universes are part of the process by which the ARTNETNODE takes the Art-Net protocol and converts
it to DMX. There are 16 Art-Net universes (0–15) that can be assigned to the DMX Out ports. Any one uni-
verse can be assigned to more than one DMX Out port.
The menu structure presents each DMX Out port as <Universe #X>, where X is the DMX Out port. The Art-Net
universes are assigned by selecting a value from 0 to 15.
To assign an Art-Net universe to a DMX Out port, do the following:
• Select the DMX Out port to assign an Art-Net universe to by pressing MENU repeatedly until Universe
#X shows in the display.
• Press the button ENTER. The number in the lower right-hand corner of the display ashes.
• Press the buttons UP/DOWN until the desired Art-Net universe shows.
• Press the button ENTER.
19 DMX Output #7 ðArtNet Input
DMX #1 Input
DMX #2 Input
Without Input
20 DMX Output #8 ðArtNet Input
DMX #1 Input
DMX #2 Input
Without Input
21 IP Address #1-4 ð2.198.147.189 Sets the two IP addresses
22 IP Address #5-8 ð2.198.147.190
23 Subnet Mask ð255.0.0.0
24 Device ID ðXXXXXXXXX Shows the device ID
25 Protocol ArtNet
sACN Selects the ethernet protocol
26 Net Merge
HTP
LTP
OFF
Disabled ethernet signal merging (Default)
HTP: HighTake Precedence signal merging
LTP: LatestTake Precedence signal merging
27 Oset ð-128 ~ +127

9
ARTNETNODE
3.5 CONFIGURING DMX OUTPUTS
The DMX Out ports must be congured to accept signal from either one of the DMX In ports, or from the
Art-Net source. If the DMX port is not being used it should be turned o.
The menu structure presents each DMX Out port as a DMX Output #X, where X is the DMX Out port.
To congure the DMX Out ports, do the following:
• Select the DMX Out port to congure by pressing MENU repeatedly until DMX Output #X shows in the
display.
• Press the button ENTER. The phrase in the lower right-hand corner of the display ashes.
• Press the buttons UP/DOWN until the desired DMX input source or state of the port shows.
• Press the button ENTER.
3.6 CONFIGURING IP ADDRESSES
The IP address is the address of the ARTNETNODE on the network. It must be congured if the ARTNETNODE
is being used as an Art-Net hub.
• To congure the IP Address, do the following:
• Press the button MENU repeatedly until IP Address #1 shows in the display.
• Press the button ENTER. The left-most set of 3 digits on the display ashes.
• Press the buttons UP/DOWN to change that set of numbers.
• Press the button ENTER. The next set of 3 digits on the display ashes.
• Press the buttons UP/DOWN to change that set of numbers.
• Press the button ENTER. The right-most set of 3 digits on the display ashes.
• Press the buttons UP/DOWN to change that set of numbers.
• Press the button MENU.
3.7 NET MERGE
The Net Merge function is capable of merging two signals of the same protocol into one, using HTP (Highest
Takes Precedence) or LTP (Latest Takes Precedence) logic.
In HTP logic, the channel with the highest value would be the merged signal, (Example: signal A with
value 250 on channel 1 and signal B with value 100 on channel 1; the merged signal will have 250 value
on channel 1).
In LTP logic instead the merged signal wil be the most recently changed value of any function or channel.
Whichever value is the latest change will always be in the merged signal.
To congure the signal merging, do the following:
• Press the button MENU repeatedly until Net Merge shows in the display.
• Press the button ENTER.
• Press the buttons UP/DOWN to select HTP (Highest Takes Precedence), LTP (Lowest Takes Precedence)
of OFF (to disable signal merging)
• Press the button ENTER.
• Press the button MENU.

ARTNETNODE
10
- 4 - MAINTENANCE
4.1 MAINTENANCE AND CLEANING THE UNIT
To ensure optimal operation and performance for a long time it is essential to periodically clean the parts
subject to dust and grease deposits. The frequency with which the following operations are to be carried
out depends on various factors, such as the quality of the working environment (air humidity, presence of
dust, salinity, etc.). Before starting any maintenance work or cleaning of the unit, cut o power from the
main supply. Wait until the unit has cooled down. When cleaning the product, please do not use solvents
such as acetone or alcohol, since they may damage the of the unit outer nish and the printings on the
panels.
Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!
4.2 FUSE REPLACEMENT
1. Disconnect this product from the power outlet.
2. Using a screwdriver, unscrew the fuse holder cap from the housing.
3. Remove the blown fuse and replace with a good fuse of the same type and rating.
4. Screw the fuse holder cap back in place and reconnect power.
Fuse
Fig.5

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
ARTNETNODE
• ARTNETNODE
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
1 Introduzione
1. 1 Descrizione e speciche tecniche
1. 2 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento e impostazione base
3. 2 Struttura menu
3. 3 Congurazioni indirizzo Subnet
3. 4 Congurazione universi
3. 5 Congurazione uscite DMX
3. 6 Congurazione indirizzi IP
3. 7 Net Merge
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Sostituzione fusibile
4
4
5
6
8
8
9
10
10
11
11
11
12
12

ARTNETNODE
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti ad eccessiva umidità;
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 40°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Questo prodotto è solo per uso interno (IP20). Assicurarsi che il dispositivo non sia esposto a tempera-
ture troppo elevate, umidità o polvere.
• Questo prodotto non è destinato all’installazione permanente.
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima del montaggio controllare sempre le parti meccaniche ed elettriche dell’unità; non utilizzare il
prodotto nel caso in cui siano danneggiate. Le parti danneggiate devono essere sostituite da un tec-
nico qualicato.
• Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurez-
za) vigenti nel paese di utilizzo.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• Non rimuovere mai le etichette di avvertenza o informazione dall’unità.
• In caso di sostituzione del fusibile, utilizzare esclusivamente un fusibile con caratteristiche identiche.
• Non collegare l’unità a un dimmer pack.

5
ARTNETNODE
- 1 - INTRODUZIONE
1.1 DESCRIZIONE E SPECIFICHE TECNICHE
ARTNETNODE è un versatile adattatore Art-Net-to-DMX installabile su rack con uno splitter DMX ottico
integrato. Dispone di due ingressi DMX otto uscite DMX opto-isolate che possono essere assegnate a uno
degli ingressi DMX o all’ingresso Art-Net.
Features:
• 8 universi supportati
• Input: 1xArtNet, 2xDMX512
• Output: 8xDMX512
CONTROLLO
• Canali Art-Net: ch
• Display: Display LCD
• Input: 1xArtNet, 2xDMX512
• Output: 8xDMX512
• Altro: Available with 3/5 pole XLR connectors
ALIMENTAZIONE
• Power Supply: 100-240V 50/60Hz
CARATTERISTICHE FISICHE
• Connessioni di segnale: 3/5 xlr DMX, Art-Net
• Connessioni di alimentazione: IEC 10A in
• Dimensioni (LxAxP): 480x45x162mm
• Unità Rack: 1 standard 19’’rack unit made of steel
• Peso: 1,8kg
Fig.1
Disegno tecnico
45
443
168
483
POWER
NET
DMX
ENTER
UP
MENU
DOWN
ON
OFF
I
0

ARTNETNODE
6
1.2 ELEMENTI DI COMANDO E DI COLLEGAMENTO
Fig.2 - ARTNETNODE3P
DMX IN
ART NET
POWER IN DMX OUT
POWER
NET
DMX
ENTER
UP
MENU
DOWN
ON
OFF
I
0
1
2
3
4568 7
1. INTERRUTTORE ON/OFF
2. PANNELLO DI CONTROLLO con display LCD
e 4 pulsanti per l'accesso e gestione delle
diverse funzioni:
- Tasto MENU per scorrere il menu
d'impostazione o tornare ad un livello del
menu precedente.
- Tasto UP incrementa il valore visualizzato,
oppure passa alla voce precedente di un
menu.
- Tasto DOWN decrementa il valore
visualizzato, oppure passa alla voce
seguente di un menu.
- Tasto ENTER conferma il valore visualizzato,
oppure attiva la funzione visualizzata,
oppure entra nel menu successivo
3. INDICATORI LED:
"POWER"
- LED acceso: l'unità è alimentata
- LED spento: l'unità non è alimentata
"SIGNAL"
- LED rosso, lampeggio veloce: presenza del
segnale Art-Net
- LED rosso, lampeggio lento: il segnale Art-
Net non è presente
"DMX"
- LED rosso, lampeggio veloce: presenza del
segnale DMX
- LED rosso, lampeggio lento: il segnale DMX
non è presente
4. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
5. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
6. CONNETTORE ETHERNET
7. GND POINT usato per la messa a terra del
dispositivo.
8. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo rete
in dotazione. Accanto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
Pannello Anteriore
Pannello Posteriore

7
ARTNETNODE
Fig.3 - ARTNETNODE5P
DMX IN
ART NET
POWER IN DMX OUT
POWER
NET
DMX
ENTER
UP
MENU
DOWN
ON
OFF
I
0
1
2
3
4568 7
1. INTERRUTTORE ON/OFF
2. PANNELLO DI CONTROLLO con display LCD
e 4 pulsanti per l'accesso e gestione delle
diverse funzioni:
- Tasto MENU per scorrere il menu
d'impostazione o tornare ad un livello del
menu precedente.
- Tasto UP incrementa il valore visualizzato,
oppure passa alla voce precedente di un
menu.
- Tasto DOWN decrementa il valore
visualizzato, oppure passa alla voce
seguente di un menu.
- Tasto ENTER conferma il valore visualizzato,
oppure attiva la funzione visualizzata,
oppure entra nel menu successivo
3. INDICATORI LED:
"POWER"
- LED acceso: l'unità è alimentata
- LED spento: l'unità non è alimentata
"SIGNAL"
- LED rosso, lampeggio veloce: presenza del
segnale Art-Net
- LED rosso, lampeggio lento: il segnale Art-
Net non è presente
"DMX"
- LED rosso, lampeggio veloce: presenza del
segnale DMX
- LED rosso, lampeggio lento: il segnale DMX
non è presente
4. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
5. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
6. CONNETTORE ETHERNET
7. GND POINT usato per la messa a terra del
dispositivo.
8. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo rete
in dotazione. Accanto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
Pannello Anteriore
Pannello Posteriore

ARTNETNODE
8
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
L’ ARTNETNODE viene utilizzato come elemento di un sistema di controllo per la gestione di vari prodotti
di illuminazione e multimediali. La costruzione sica e digitale della rete di controllo è determinata dalla
posizione e dalle esigenze di segnale dei prodotti. Quando si progetta un sistema di controllo che utilizza
l’ ARTNETNODE, è necessario considerare quanto segue:
• Posizionare l’unità in modo tale che il pannello di controllo e i connettori siano accessibili.
• Disporre i cavi di collegamento in modo che non siano tesi al ne di evitare la disconnessione dei
connettori.
• Congurare attentamente l’indirizzo IP, DMX ecc. dei diversi componenti per evitare malfunzionamenti
dovuti alla duplicazione degli stessi.
L’ARTNETNODE può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sul pan-
nello anteriore, l’unità può essere montata in un rack da 19’’ in modo che i connettori siano accessibili e
garantendo una adeguata ventilazione.
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO E IMPOSTAZIONE BASE
Inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60 Hz) e accendere
l’ARTNETNODE con l’interruttore ON/OFF. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore.
L’ ARTNETNODE dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di con-
trollo e la loro gestione (g.3).
MENU UP DOWN ENTER
Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente
Per scorrere attraverso le
diverse funzioni in ordine
ascendente o aumentare il
valore della funzione stessa
Per scorrere attraverso le
diverse funzioni in ordine
discendente o diminuire il
valore della funzione stessa
Per entrare nel menu selezionato o
confermare il valore attuale della
funzione o l'opzione all'interno di
un menu
Fig.4 - Funzione dei tasti
ENTER
UP
MENU
DOWN
ML-ArtNet8
V 0.1
