PROPOINT 8681330 User manual

V1.0 8681330
Please read and understand all instructions before use. Retain this
manual for future reference.
USER MANUAL

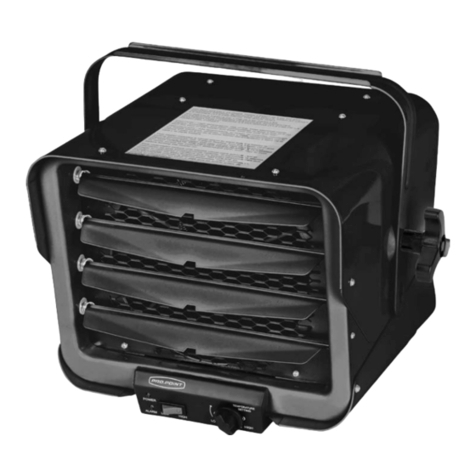

10,000W CONSTRUCTION
HEATER
WITH ENCLOSED MOTOR

8681330 10,000W CONSTRUCTION HEATER V1.0
WITH ENCLOSED MOTOR
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Type Electric Unit Heater
BTU Rating 34,100
Heat Settings 10,000W
Voltage Rating
240V
Current Rating 42A
Air Consumption 265 CFM
INTRODUCTION
Uses a steel-sheathed tubular heating element. Features an
adjustable thermostat and overheat protection.
SAFETY
WARNING! Read and understand all instructions before using
this tool. The operator must follow basic precautions to reduce
the risk of personal injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or
inspection and maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this
manual. A notice is an alert that there is a possibility of property
damage, injury or death if certain instructions are not followed.
10,000W CONSTRUCTION
HEATER
WITH ENCLOSED MOTOR

V1.0 10,000W CONSTRUCTION HEATER 8681330
WITH ENCLOSED MOTOR
Visit www.princessauto.com for more information 3
DANGER! This notice indicates an immediate and specific
hazard that will result in severe personal injury or death if the
proper precautions are not taken.
WARNING! This notice indicates a specific hazard or unsafe
practice that could result in severe personal injury or death if
the proper precautions are not taken.
CAUTION! This notice indicates a potentially hazardous
situation that may result in minor or moderate injury if proper
practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe
practice will result in equipment or property damage, but not
personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area
clean, well-lit and free of distractions.
2. Keep anyone not wearing the appropriate safety
equipment away from the work area.
3. Store tools properly in a safe and dry location. Keep tools
out of the reach of children.
4. Do not install or use in the presence of flammable gases,
dust or liquids.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by
the Canadian Standards Association (CSA) or American
National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and
side protection for the eyes. Eye protection equipment
should comply with CSA Z94.3-07 or ANSI Z87.1 standards
based on the type of work performed.

8681330 10,000W CONSTRUCTION HEATER V1.0
WITH ENCLOSED MOTOR
4 For technical questions call 1-800-665-8685
2. Wear gloves that provide protection based on the work
materials or to reduce the effects of tool vibration.
3. Wear protective clothing designed for the work
environment and tool.
4. Non-skid footwear is recommended to maintain footing
and balance in the work environment.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work
environment to avoid personal injury or damage to the tool.
1. Do not operate any tool when tired or under the influence
of drugs, alcohol or medications.
2. Avoid wearing clothes or jewelry that can become
entangled with the moving parts of a tool. Keep long hair
covered or bound.
3. Do not overreach when operating the tool. Proper footing
and balance enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence to the
tool safety rules. If you use this tool unsafely or incorrectly,
you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for
a specific function. Do not modify or alter this tool or use it
for an unintended purpose.
2. This heater is for indoor use only.
3. Do not use the heater in areas with corrosive atmospheres
(marine, greenhouses, or chemical storage rooms). Do not
use in locations where flammable liquids are used or stored.
4. Do not move, handle or service the heater while it is hot.

V1.0 10,000W CONSTRUCTION HEATER 8681330
WITH ENCLOSED MOTOR
Visit www.princessauto.com for more information 5
5. Keep all combustible materials away from a running heater.
Refer to the table below for the minimum clearance around
the heater:
Sides 1 ft (0.30 m)
Back
0.6 ft (0.18 m)
Floor 8 ft (2.4 m)
Furniture and Other
Combustible Materials
3 ft (0.91 m)
6. Do not block the heater’s air intakes or exhaust.
7. Do not insert or allow foreign objects to enter through the
heater’s ventilation.
8. Direct the heater’s airflow parallel to or away from an
adjacent wall.
9. Turn the unit off immediately and resolve any issues if the
Overheating Indicator light is flashing.
10. Keep small pets away from the area during first use. The
unit will initially produce fumes as the manufacturer’s
coatings are burned off. The fumes are harmless to humans
but may affect small animals.
ELECTRICAL SAFETY
WARNING! Do not touch or handle a live tool with any part of
your body that is wet or damp. Wet skin reduces resistance to
electrical current, increasing the danger of a serious or
fatal shock.
1. Disconnect tool from power source before cleaning,
servicing, changing parts/accessories or when not in use.
2. Protect yourself against electric shocks when working on
electrical equipment. Avoid body contact with grounded
surfaces. There is an increased chance of electrical shock if
your body is grounded.

8681330 10,000W CONSTRUCTION HEATER V1.0
WITH ENCLOSED MOTOR
6 For technical questions call 1-800-665-8685
3. Do not expose the tool to rain or wet conditions. Water
entering a power tool will increase the risk of
electric shock.
4. Do not alter any parts of the tool or accessories. All parts
and accessories are designed with built-in safety features
that may be compromised if altered.
5. Make certain the power source conforms to requirements
of your equipment (see Specifications).
6. When wiring an electrically driven device, follow all
electrical and safety codes, as well as the most recent
Canadian Electrical Code (CE) and Canadian Centre for
Occupational Health and Safety (CCOHS).
WARNING! All wiring should be performed by a
qualified electrician.
UNPACKING
WARNING! Do not operate the tool if any part is missing.
Replace the missing part before operating. Failure to do so
could result in a malfunction and personal injury.
Remove the parts and accessories from the packaging and inspect
for damage.
ASSEMBLY & INSTALLATION
Dashed numbers in parenthesis (Fig. 1-1) refer to a specific
point in an illustration or image.

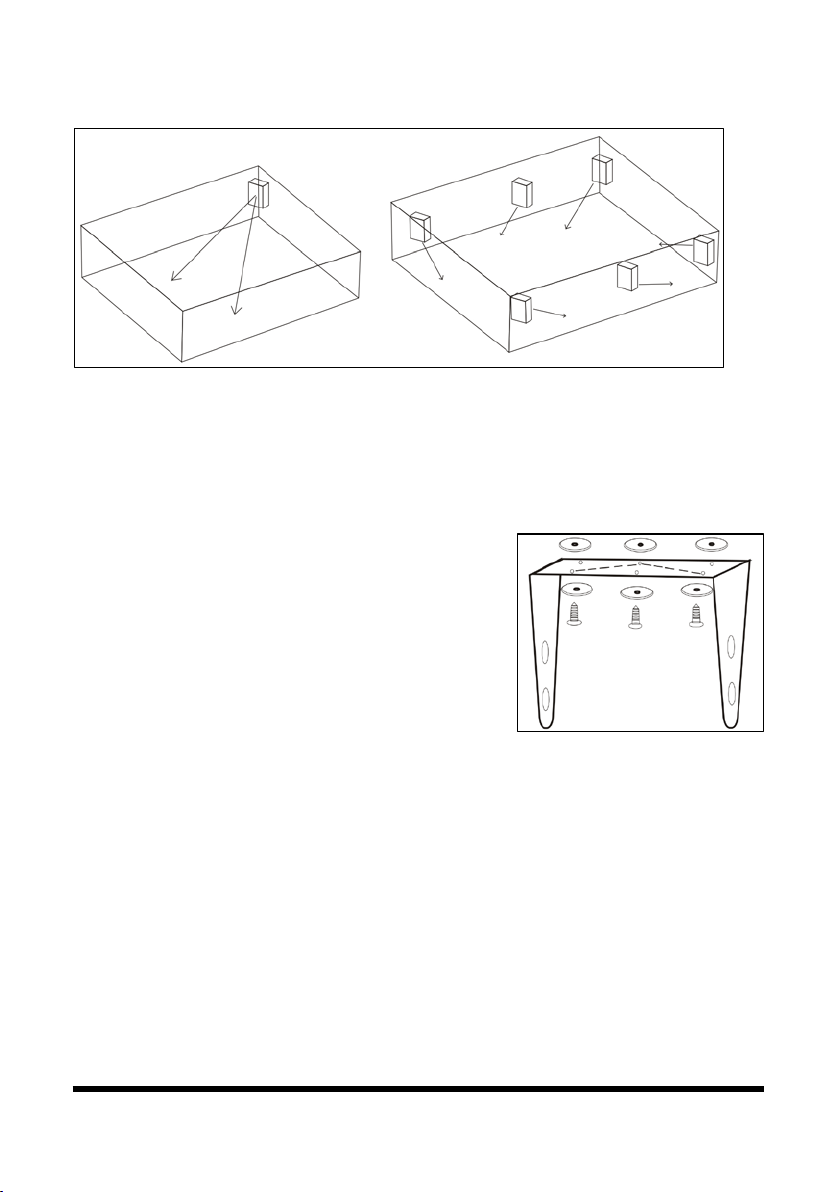

POSITIONING THE HEATER
Install the heater out of traffic areas and maintain the minimum
clearance required. The direction of the airflow should not be
restricted or obstructed. If installing multiple heaters, ensure
that the units are arranged to promote proper air circulation.

V1.0 10,000W CONSTRUCTION HEATER 8681330
WITH ENCLOSED MOTOR
Visit www.princessauto.com for more information 7
MOUNTING THE BRACKET
CAUTION! The mounting structure and the anchoring
hardware must be able to support the weight of the heater to
avoid hazardous situations.
1. Locate a stud in the ceiling or
wall joist.
2. Remove the mounting bracket
from the heating unit.
2.1 Loosen the bracket screws
with a wrench.
2.2 Slip the handle off the
screw heads.
3. Mount the bracket to the ceiling or wall joist using the
provided 3/8 in. diagonal lag bolts and flat washers. See
Fig. 2. Use only one bolt and washer set on the centre of
the bracket if the heater will be rotated.
HANGING THE HEATER
1. Lift the heater up and into the mounting bracket.
2. Align the bracket screws with the keyhole slots. Use the
bottom keyhole slot (Fig. 3-1) if the heater will be tilted down.
3. Tighten the bracket screws to secure.
Fig. 1
Fig. 2

8681330 10,000W CONSTRUCTION HEATER V1.0
WITH ENCLOSED MOTOR
8 For technical questions call 1-800-665-8685
WIRING THE HEATER
WARNING! Switch off the appropriate circuit breakers at the
electrical panel before starting to avoid electrical shock.
CAUTION! Use only copper wires that are rated for at least 75 ºC.
1. Slide the copper wires (see table below for wiring
requirements) through the provided cable connectors.
VOLTAGE RATING
CURRENT
RATING
MAX.
FUSE SIZE
MIN. WIRE
SIZE
Single phase
10KW @ 240V
41 60 #6
Three-phase
10KW @ 240V
26 38 #10
IMPORTANT! A conduit may be required for certain
setups. Check with your local electrical codes.
2. Remove the front screws (Fig. 3-2) at the base of the
heater to access the power block.
Fig. 3
Fig. 4

V1.0 10,000W CONSTRUCTION HEATER 8681330
WITH ENCLOSED MOTOR
Visit www.princessauto.com for more information 9
3. Connect the wires to the power block by following the
diagram below:
Fig. 5
CONVERTING FROM SINGLE PHASE TO
THREE-PHASE
The unit is factory-wired for single phase applications. To
convert for three-phase applications, connect L1 and L3 (see
Fig. 6) to L2 (see Fig. 7).
Fig. 6

8681330 10,000W CONSTRUCTION HEATER V1.0
WITH ENCLOSED MOTOR
10 For technical questions call 1-800-665-8685
Fig. 9
Fig. 7 Fig. 8
CONNECTING AN EXTERNAL THERMOSTAT
Connect the external thermostat to the switch in the control
panel as shown in Fig. 8.
OPERATION
IDENTIFICATION KEY
A. Power Indicator (Yellow)
B. Overheating Indicator (Red)
C. Thermostat
D. Switch
SETTING THE THERMOSTAT
Use the switch to toggle between the heater’s thermostat and an
external thermostat (if installed). To use the heater’s thermostat:
1. Rotate the thermostat knob clockwise to HIGH. The power
indicator will turn yellow.

V1.0 10,000W CONSTRUCTION HEATER 8681330
WITH ENCLOSED MOTOR
Visit www.princessauto.com for more information 11
2. Once the room reaches the desired temperature, the unit
will power down. Rotate the knob counterclockwise until
the thermostat clicks off. When the temperature drops, the
heater will power on to maintain the set temperature.
NOTICE! Rotate the thermostat knob slowly so the heating
element starts or stops before the fan. Doing so protects the
heating element from damage.
ADJUSTING AIR FLOW DIRECTION
Loosen the bracket screws to rotate or tilt the heater to the
desired position. Retighten the screws to secure. The heater’s
louvres can be adjusted but are designed to not completely close.
NOTICE! Do not force the louvres to prevent damage to
the heater.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is
efficient, easier to control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace
damaged or worn components. Only use identical
replacement parts when servicing.
3. Only use accessories intended for use with this tool.
4. Maintain the tool’s labels and name plates. These carry
important information. If unreadable or missing, contact
Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the
tool. An improperly repaired tool may present a hazard to the
user and/or others.
CLEANING
Wipe the surface with a clean, moist cloth. Do not use solvents.

8681330 10,000W CONSTRUCTION HEATER V1.0
WITH ENCLOSED MOTOR
12 For technical questions call 1-800-665-8685
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does
not function properly or parts are missing. If unable to do so,
have a qualified technician service the tool.

V 1,0 8681330
Vous devez lire et comprendre toutes les instructions avant d'utiliser
l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
MANUEL D'UTILISATEUR
APPAREIL DE CHAUFFAGE DE
CONSTRUCTION DE 10 0
00 W
AVEC MOTEUR RENFERMÉ

8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0
DE 10 000 W AVEC MOTEUR RENFERMÉ
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Type
Appareil de chauffage électrique
Puissance BTU 34 100
Réglages d'intensité de chaleur
10 000 W
Tension nominale 240 V
Courant nominal
42 A
Consommation d'air 265 pi cubes/min
INTRODUCTION
Muni d’un élément chauffant tubulaire avec gaine d’acier.
Présente un thermostat réglable et un système de protection
contre la surchauffe.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les
instructions avant d'utiliser cet outil. L'utilisateur doit respecter
les précautions de base lorsqu'il utilise cet outil afin de réduire
le risque de blessure ou de dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de
sécurité, les précautions, les instructions de fonctionnement ou
d'inspection et d'entretien.
APPAREIL DE CHAUFFAGE DE
CONSTRUCTION DE 10 0
00 W
AVEC MOTEUR RENFERMÉ

V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330
DE 10 000 W AVEC MOTEUR RENFERMÉ
Visitez www.princessauto.com pour plus d'informations 3
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont
présentés dans ce manuel. Un avis est une alerte indiquant qu'il
existe un risque de dommage à la propriété, de blessure ou de
décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier
qui
entraînera
des blessures corporelles graves ou même la
mort
si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou
une pratique non sécuritaire qui
pourrait
entraîner des
blessures corporelles graves ou même la mort
si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement
dangereuse qui peut entraîner des blessures mineures ou
modérées si on ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique
non sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire.
Gardez votre aire de travail propre, bien éclairée et
exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas
l'équipement de sécurité approprié ne se trouvent pas à
proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec.
Gardez les outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection
personnelle homologué par l'Association canadienne de

8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0
DE 10 000 W AVEC MOTEUR RENFERMÉ
4 En cas de questions techniques, appelez le 1-800-665-8685
normalisation (CSA) ou l'American National Standards
Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une
protection frontale et latérale pour les yeux. L'équipement de
protection des yeux devrait être conforme à la norme CSA
Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux
de travail et pour réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour
l'environnement de travail et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour
maintenir la stabilité et l'équilibre au sein de
l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de
l'environnement de travail pour éviter les blessures ou le bris
de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de
drogues, d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se
prendre dans les pièces mobiles d'un outil. Gardez les
cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous
en servir. Une stabilité et un équilibre appropriés sont
nécessaires afin d'avoir un meilleur contrôle en cas de
situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT ! Ne permettez PAS au confort ou à votre
familiarisation avec l'outil (obtenus après un emploi répété) de
se substituer à une adhésion stricte aux règles de sécurité de

V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330
DE 10 000 W AVEC MOTEUR RENFERMÉ
Visitez www.princessauto.com pour plus d'informations 5
l'outil. Si vous utilisez cet outil de façon dangereuse ou
incorrecte, vous pouvez subir des blessures corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été
conçu pour une utilisation spécifique. Évitez de modifier ou
d'altérer cet outil ou de l'utiliser à une fin autre que celle
pour laquelle il a été conçu.
2. Cet appareil de chauffage est pour une utilisation à
l’intérieur seulement.
3. N’utilisez pas l’appareil de chauffage dans les endroits
présentant une atmosphère corrosive (près de la mer, dans
les serres ou dans les lieux d’entreposage de produits
chimiques). N’utilisez pas dans les endroits où l’on procède
au remisage ou à l’utilisation de liquides inflammables.
4. Évitez de déplacer, de manipuler ou d’entretenir un appareil
de chauffage chaud.
5. Éloignez toutes les matières combustibles de l’appareil de
chauffage en marche. Consultez le tableau ci-dessous pour
connaître le jeu minimal prescrit tout autour de l’appareil
de chauffage :
Côtés 0,30 m (1 pi)
Arrière
0,18 m (0,6 pi)
Plancher 2,4 m (8 pi)
Meubles et autres matières combustibles
0,91 m (3 pi)
6. N’obstruez pas les orifices d’admission ou d’échappement
d’air de l’appareil de chauffage.
7. N’insérez pas d’objets étrangers et évitez que ceux-ci ne
pénètrent dans les orifices de ventilation de l’appareil
de chauffage.
8. Dirigez le débit d’air de l’appareil de chauffage dans un
sens parallèle ou de façon à l’éloigner d’un mur adjacent.

8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0
DE 10 000 W AVEC MOTEUR RENFERMÉ
6 En cas de questions techniques, appelez le 1-800-665-8685
9. Fermez immédiatement l’appareil et corrigez tout
problème si le témoin lumineux de surchauffe clignote.
10. Lorsque vous mettez l’appareil sous tension pour la
première fois, gardez les petits animaux de compagnie à
l’écart de la zone. Au départ, l’appareil produira de la fumée
alors que brûleront les revêtements appliqués par le
fabricant. Ces fumées sont inoffensives pour l’homme, mais
elles peuvent avoir un effet sur les petits animaux.
SÉCURITÉ EN ÉLECTRICITÉ
AVERTISSEMENT ! Ne touchez et ne manipulez pas un outil
sous tension avec une partie du corps qui est mouillée ou
humide. La peau humide réduit la résistance au courant
électrique, augmentant ainsi le risque de choc grave ou mortel.
AVERTISSEMENT ! Pour réduire les risques de choc
électrique, assurez-vous que la fiche est branché dans une
prise de courant correctement mise à la masse.
1. Déconnectez l'outil de la source d'énergie avant le
nettoyage, l'entretien, le remplacement de pièces ou
d'accessoires ou lorsqu'il n'est pas utilisé.
2. Protégez-vous contre les chocs électriques lorsque vous
travaillez en présence d'équipement électrique. Évitez le
contact entre votre corps et les surfaces reliées à la terre. Il
y a un risque plus élevé de choc électrique si votre corps
est mis à la terre.
3. Les outils ne doivent jamais être exposés à la pluie ou à une
forte humidité. Si l'eau pénètre à l'intérieur d'un outil, le
risque de choc électrique devient beaucoup plus grand.
4. Ne modifiez aucune partie de l'outil ou des accessoires.
Toutes les pièces et tous les accessoires sont conçus avec
des dispositifs de sécurité intégrés qui seront compromis
s'ils sont modifiés.

V 1,0 APPAREIL DE CHAUFFAGE DE CONSTRUCTION 8681330
DE 10 000 W AVEC MOTEUR RENFERMÉ
Visitez www.princessauto.com pour plus d'informations 7
5. Assurez-vous que la source d'énergie est conforme aux
exigences de votre équipement (consulter
les spécifications).
6. Au moment de câbler un appareil électrique, respectez
tous les codes en matière d'électricité et de sécurité, ainsi
que les versions les plus récentes du Code canadien de
l'électricité (CE) et du code du Centre canadien d'hygiène
et de sécurité au travail (CCHST).
AVERTISSEMENT ! Tout le câblage doit être installé par un
électricien qualifié.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des
pièces sont manquantes. Remplacez les pièces manquantes
avant l'utilisation. Le non-respect de cet avertissement peut
entraîner une défectuosité et des blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez
s'il y a des dommages.
ASSEMBLAGE ET INSTALLATION
Les numéros entrecoupés entre parenthèses (Fig. 1-1) se
rapportent à un point précis d'une illustration ou d'une image.
POSITIONNEMENT DE L’APPAREIL
DE CHAUFFAGE
Installez l’appareil de chauffage à l’écart des zones de
circulation et assurez le jeu minimal obligatoire. Le sens du
débit d’air ne devrait pas être restreint ou obstrué. Si vous
installez plusieurs appareils de chauffage, assurez-vous de les
placer de manière à assurer une circulation efficace de l’air.

8681330 APPAREIL DE CHAUFFAGE DE CONSTRUCTION V 1,0
DE 10 000 W AVEC MOTEUR RENFERMÉ
8 En cas de questions techniques, appelez le 1-800-665-8685
MONTAGE DU SUPPORT
ATTENTION ! La structure de montage et la quincaillerie
d’ancrage doivent être en mesure de soutenir le poids de
l’appareil de chauffage afin de prévenir les
situations dangereuses.
1. Repérez un montant dans le mur
ou une solive dans le plafond.
2. Retirez le support de montage de
l’appareil de chauffage.
2.1 Desserrez la vis du support au
moyen d’une clé.
2.2 Glissez la poignée hors des
têtes de vis.
3. Fixez le support à la solive du plafond ou du mur au moyen
des tire-fond en diagonale de 3/8 po et des rondelles
plates fournis. Voir la fig. 2. Utilisez un seul ensemble de
boulon et de rondelle au centre du support si l’appareil de
chauffage doit tourner.
SUSPENSION DE L’APPAREIL
DE CHAUFFAGE
fig. 1
fig. 2
