protech NSR-X412 User manual

OpticalFiberCableStudioSystem
光ファイバーケーブルスタジオシステム
OpticalFiberCameraAdaptor
光ファイバーカメラアダプター
OpticalFiberBaseStation
光ファイバーベースステーション
取扱説明書
ご使用の前に、この取扱説明書をよくお読みください。
また、お読みになった後は、大切に保管してください。
OperatingInstructions
Beforeoperatingthesystem,pleasereadthismanual
thoroughlyandkeepitforfuturereference.
NS-X4012GTS
NSR-X412

NSR-X412/NS-X4012GTSは、クラス1レーザーを使用しています。
光ファイバーコネクタの先端からはレーザー光が放射されていますので、
安全のため直接のぞきこまないでください。
本製品を使用しないときは、光ファイバーコネクタにダストキャップを
必ず装着してください。
02
Toensureproperusage,besuretoreadtheSafetyPrecautions
thoroughlybeforeusingtheproduct.
Alwayskeepthismanualavailableforfuturereference.
■Ifsomethingunusualhappens;forexample,
itemitssmoke,anunusualodororsound,
turnthepowerswitchoff.
■Donotplaceanycontainersoffluids
oranymetalobjectsonit.
■Donotinsertordropobjectsintoan
openingsuchasventholeinit.
■Donotwetitwithfluidssuchaswater,
perspirationorseawater.
Thefollowingdescrivesthemeaningofsafetysymbolsandsignalwords.
Indicatesapotentialyhazardous
operationthatcouldresultindeath
orseriousinjurytotheuser.
Indicatesapotentialyhazardousoperation
thatcouldresultinminorormoderate
injurytotheuserordamagetotheproperty.
■Ifitisdroppedorsubjectedtoexcessiveshock
orisdamaged,turnthepowerswitchoff.
■Ifwateroranyotherfluidentersit,turnthepower
switchoff.
■Ifaforeignbodyentersit,turnthepowerswitchoff.
Doingsomaycauseoverheating,fire,
electricshock,injuryormalfunction.
Takecareespeciallywhenusinginrainy
orsnowyweatheroratthewaterside.
■Donotdisassemble,modifyorrepairit.
Doingsomaycauseoverheating,fire,
electricshock,injuryormalfunction.
Forinspection,overhaulorrepair,
contactthepurchaseshoporPROTECHServicecenter.
■Donotsetuporleaveitwhereverwater
oranyotherfluidisused.
Doingsomaycauseoverheating,fire,
electricshock,injuryormalfunction.
※Failingtodosomaycauseoverheating,fire,electricshock,
injuryormalfunction.
Doingsomaycauseoverheating,fire,
electricshock,injuryormalfunction.
Doingsomaycauseoverheating,fire,
electricshock,injuryormalfunction.
NIPPONVIDEOSYSTEMacceptsnoliabilitywhateverforincidental
damagesarisingoutoftheuseorinabilitytousetheproduct,
including,butnotlimitedto,corruptionorlossofdata,lostbusiness
revenueorsuspensionofbusinessoperations.
※ そ の ま ま 使 用 す ると 感 電・事 故 を 起 こす 恐 れ が ありま す。
Caution
Warning 警告 “取扱いを誤った場合、使用者が死亡また
は重傷を負うことが想定されること”を
示します。
ご使用の前に、この『安全上の注意』をよくお読みのうえ、
正しくお使いください。また、お読みになった後は大切に
保管してください。
表示と図記号の意味は次のようになっています。
“取扱いを誤った場合、使用者が傷害を
負うことが想定されるか、または、物的
損害の発生が想定されること”を示します。
■煙が出ている、変なにおいや音がする等の異常が発生
した場合は、電源スイッチを切る！
■本機を落としたり、強い衝撃を与えたり、破損した場合は、
電源スイッチを切る！
■本機の内部に水などが入った場合は、電源スイッチを切る！
■本機の内部に異物などが入った場合は、電源スイッチを切る！
■本機の上に水の入った容器、小さな金属物を置かない！
こぼれて、本機内部に入ると、発熱や火災、感電など、
故障や事故を起こす恐れがあります。
■機器の開口部から異物を差し込んだり、落としこんだりしない！
発熱や火災、感電など、故障や事故を起こす原因となります。
雨天、降雪中、海岸、水辺でのご使用は特にご注意ください。
■機器が水、汗、海水などの液体で濡れたりしないようにする！
発熱や火災、感電など、故障や事故を起こす原因となります。
■水などの液体が使われたり、かかったりする場所で使用しない！
発熱や火災、感電など、故障や事故を起こす原因となります。
■本機を分解,改造,修理しない！
点 検・整 備・修 理 は 、
販売店またはPROTECHサポートセンターにご依頼ください。
発熱や火災、感電など、故障や事故を起こす原因となります。
この製品の使用 、または使用不能から生ずる付随的な損害
(情報内容の変化・消失、事業利益の損失、事業の中断など)
に関して、当社は責任を負いかねますのであらかじめご了承
ください 。
Prohibition
禁止
Prohibition
禁止
Keepwateraway
水ぬれ禁止
Nodisassembly
分解禁止
Keepwateraway
水場禁止
注意
NSR-X412andNS-X4012GTSareclass1laserproducts.
DonotdirectlylookintotheOpticalfiberconnector,since
thelaserlightisemittedfromitstips.
EnsurethatthedustcapisplacedovertheOpticalfiber
connectorwhenthisequipmentisnotinuse.
※ContacttheshopofpurchaseorPROTECHServicecenter. ※お買い上げの販売店またはPROTECHサービスセンター
にご相談ください。
NIPPONVIDEOSYSTEMacceptsnoliabilitywhateverfordamages
arisingfromimproperusenotconformingtotheinstructionsinthe
instructionmanuals.
Besuretofollowthesafetyinformationtopreventinjurytothe
userandotherpersons,aswellasdamagetoproperty.
取扱説明書の記載内容を守らないこと、あるいは取扱説明
書の記載内容の誤記、等により生じた損害に関して、当社
は責任を負いかねますのであらかじめご了承ください。
安全上の注意は、お使いになる人や、他の人への危害、財
産への損害を未然に防ぐための内容になっていますので、
必ずお守りください。
安全上の注意
WARNING

4
4
6
10
12
16
20
30
32
--------------------------------------------------
------------------------------------
----------------------------
-------------------------------------
------------------------------------
-------------------------------------
-------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------
Contents目次
03
各部名称と働き
接続方法
外形寸法図
仕様
Mainpanel
Connectorpanel
Rearpanel
Frontpanel
Rearpanel
メインパネル
コネクタパネル
リアパネル
フロントパネル
リアパネル
OpticalFiberStudioSystemNSR-X412/NS-X4012GTS
NamesandFunctionsofParts

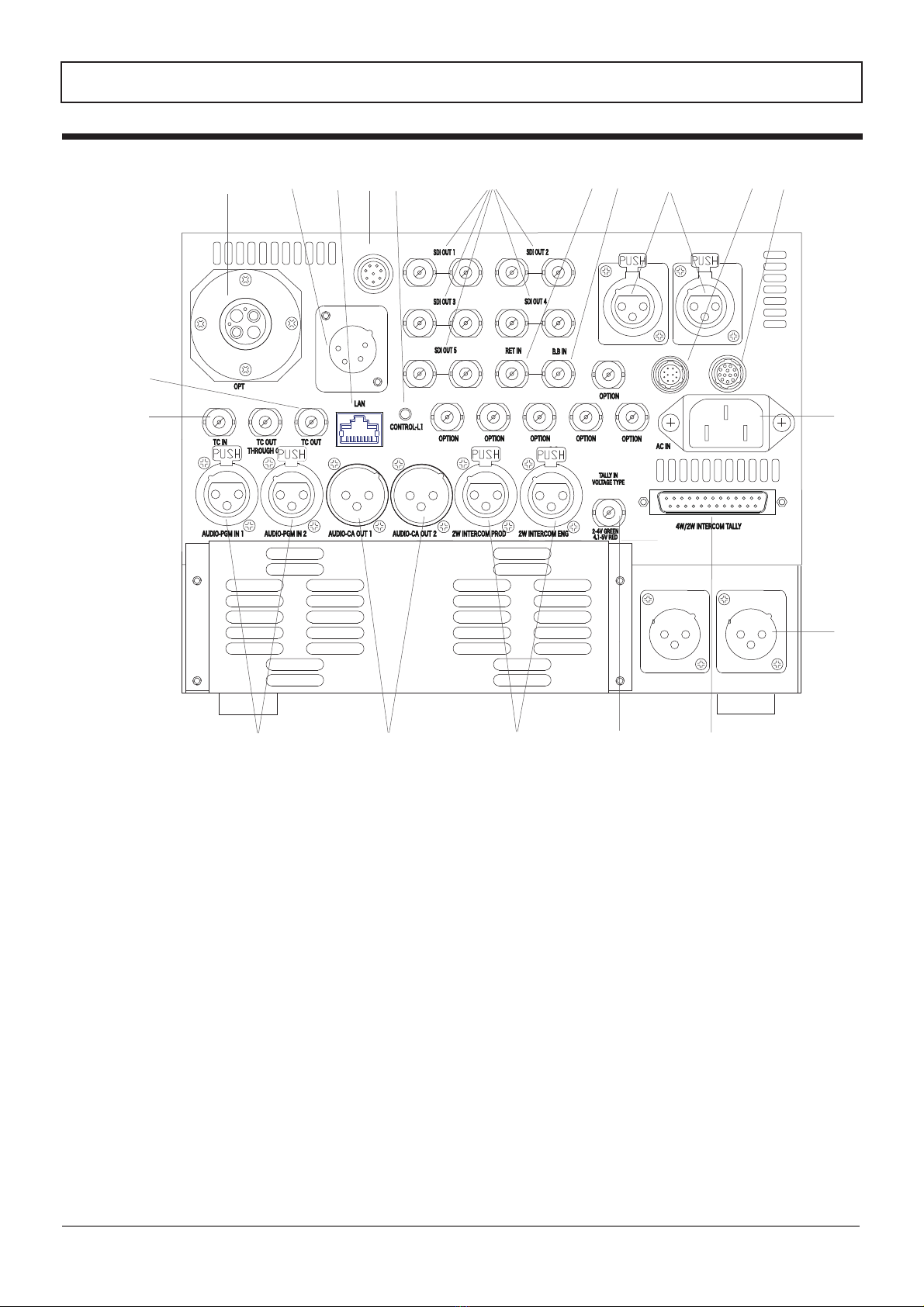

NSR-X412
NS-X4012GTS

Connection
Dimensions

Specifications

SIGNALINDICATOR
AUDIO-PGM
MIC
HP.LEVEL
INTERCOM
ON
OFF
04
①
②
③
④
⑤
Mainpanel
OpticalFiberCameraAdaptorNSR-X412
NamesandFunctionsofParts各部名称と働き
メインパネル
C.CCOM
TALLYFANON/OFF
TALLYOUTINTERCOM

Mainpanel メインパネル
05
インターカムにMIXするプログラム音声のボリューム。
インターカムにMIXするプログラム音声はインターカム
ヘッドセットでモニターできます。
OpticalFiberCameraAdaptorNSR-X412
①INTERCOMAUDIO-PGM
IntercomPGMAudioVolumeControl
AdjuststhevolumelevelofthePROGRAM
audiowhichismixedtotheINTERCOMline.
TheAUDIOPROGRAMismixedtotheINTERCOM
tomonitorbyINTERCOMHEADSET.
Adjuststhevolumeoftheheadphoneofthe
INTERCOMHEADSET.
Indicatesthesignalstatus,theconnctionof
theconnectorsortheinput/outputofthesignals.
④SIGNALINDICATOR
SignalStatusIndicator
③INTERCOMMICON/OFF
IntercomMicrophoneSwitch
②INTERCOMHP.LEVEL
IntercomHeadsetHP.VolumeControl
Turnstheintercommicrophoneonoroff.
⑤DC15VOUT
DC15VOutputConnector
(CAMTAPfemalex2)
CanoutputtheDC15Vpowersuppliedfromthe
BaseStation.15V3.5A(50W)x2.
①INTERCOMAUDIO-PGM
インターカムPGM音声ボリューム
インターカム1/2で通話するヘッドセットの
ヘッドホン音声のレベルボリューム。
各コネクタの接続および信号の入出力/動作状態により
表示が点灯します。
④SIGNALINDICATOR
信号ステータス表示
③INTERCOMMICON/OFF
IntercomMicrophoneSwitch
②INTERCOMHP.LEVEL
インターカムヘッドセットボリューム
インターカムヘッドセットのマイクのON/OFFの切替え。
⑤DC15VOUT
DC15V出力コネクタ(CAMTAPメスx2)
ベースステーションからDC電源を供給され、DC15V
電源を出力します。15V3.5A(50W)2口。

OFF
H
L
REMOTE2
TCIN
B.BOUT SDIIN4
SDIIN3
SDIIN2
SDIIN1
TCOUT
REMOTE1
SDIIN5
RETOUT1
REMOTEL
OPTION
OPTION
RETOUT2
THROUGHOUT
06
⑫
⑦
⑯
⑥
⑧
⑰
⑱
⑮
⑩
⑪
⑬
⑭
⑨

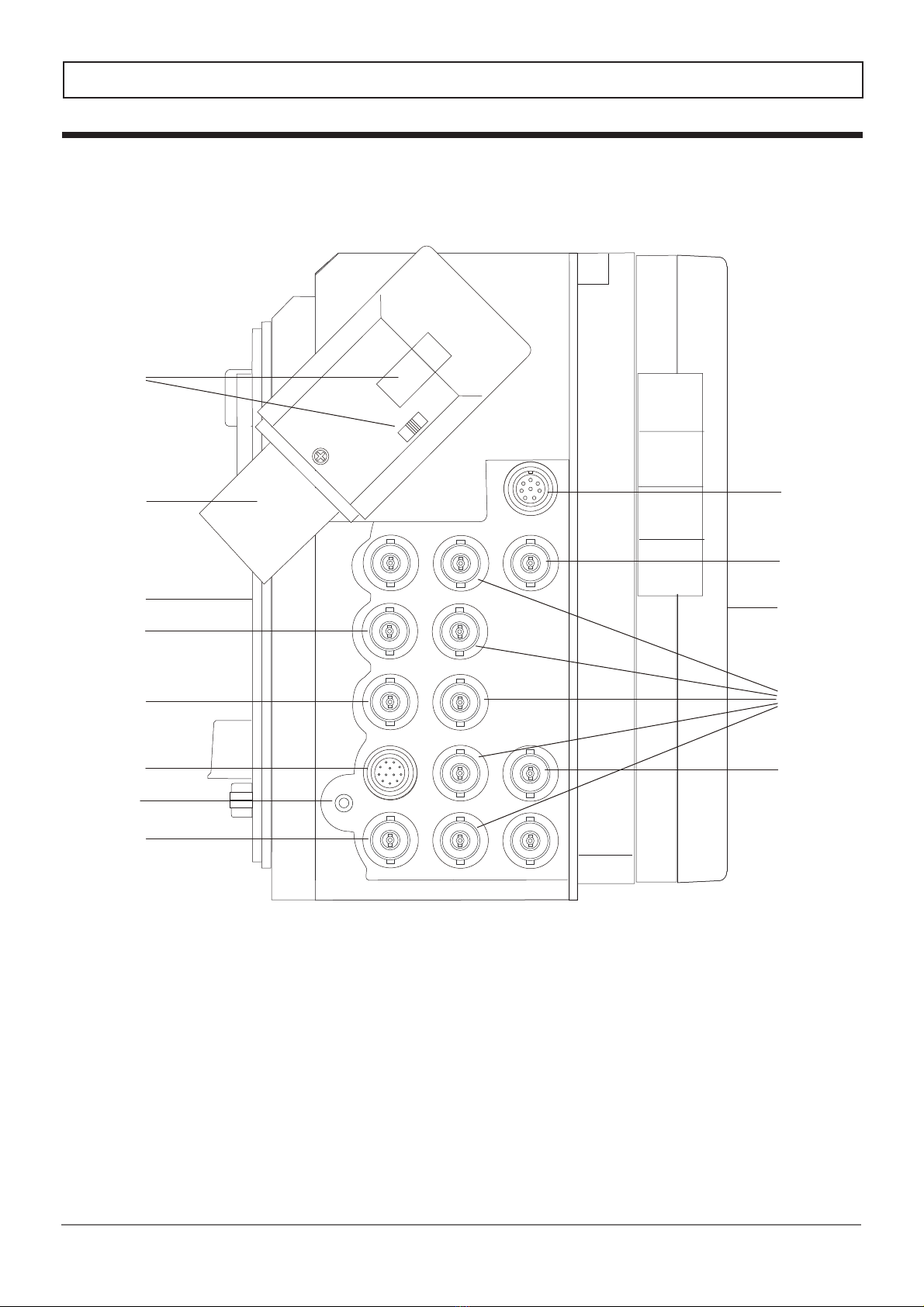

Connectorpanel コネクタパネル
OpticalFiberCameraAdaptorNSR-X412

Connectorpanel コネクタパネル
07
⑥SDIIN1-5
SDI1-5InputConnector(BNCx4)
UsedtoinputtheSDIsignalfromacamera.
TheSDIsignalinputtoSDIIN5connectorcan
beoutputbyloopthrough.
OutputstheSDIIN5inputasis(throughoutput).
OutputstheGENLOCKsignalinputtoB.BINofthe
BaseStation.
⑨B.BOUT
B.B(GENLOCK)SignalOutputConnector
(BNC)
⑧RETOUT1
ReturnSDIOutputConnector(BNC)
⑦SDIOUT
SDIOutputConnector(BNC)
(SDI5Throughoutput)
OutputsthereturnSDIsignalinputtotheRETIN
connectoroftheBaseStation.
カメラ等からのSDI信号を5系統入力できます。
IN51系統の入力のみが、ループスルーで出力されます。
SDIIN5入力信号が、そのままスルーで出力します。
ベースステーションのRETINに入力されたリターン
ビデオ信号を出力します。
ベースステーションのB.BINに入力されたGENLOCK
信号を出力します。
OpticalFiberCameraAdaptorNSR-X412
NSR-X412は、12G-SDI対応
NSR-X412iscompatiblewith12G-SDI.
Compatiblewith12G-SDI. 12G-SDI対応です。
⑩TCIN
TC(TimeCode)InputConnector(BNC)
タイムコードを入力します。
⑪TCOUT
TC(TimeCode)OutputConnector(BNC)
⑥SDIIN1-5
SDI1-5入力コネクタ(BNCx4)
⑦SDIOUT
SDI出力コネクタ(BNC)
(SDI5スルーアウト)
⑧RETOUT1
リターンSDI出力コネクタ(BNC)
⑨B.BOUT
B.B(GENLOCK)信号出力コネクタ(BNC)
⑩TCIN
タイムコード入力コネクタ(BNC)
⑪TCOUT
タイムコード出力コネクタ(BNC)
タイムコードを出力します。
UsetooutputtheTimeCode.
UsetoinputtheTimeCode.

⑯V-mountCameraInterface
⑮V-mountBatteryInterface
(BatteryHolder)
⑫REMOTE1
REMOTE1Connector(8Pfemale)
Connectorpanel コネクタパネル
08
CompatiblewithRS-422orRS-232C.
Compatiblewiththe8-pinremotecontrol(forSONY).
Andcompatiblewiththe10-pinusingthe8P-10P
AdaptorCable(optional).
UsedforconnectionwiththeV-mountLi-ionbattery
(SONYtype),tooperatetheCameraAdaptorby
DCpower.
UsedtomounttheCameraAdaptortothecamera
tosupplytheDCpower.
RS-422/RS-232C対応.
8ピンに対応(SONY).
10ピンにも8P-10Pアダプター変換ケーブル(オプション)にて
対応。
VマウントLiイオンバッテリーパック(SONYタイプ)
を装着します。カメラアダプターをDC駆動します。
CameraAdaptorをカメラへマウント、DC電源を供給
します。
OpticalFiberCameraAdaptorNSR-X412
⑯Vマウントカメラインターフェース
⑮V-マウントバッテリーインターフェース
(バッテリーホルダー)
⑬REMOTE2
REMOTE2Connector(12Pfemale)
Fortheremotecontrol.
CompatiblewithRS-422orRS-232C.
リモートコントロール用。
RS-422/RS-232C対応。
Lightson(Redonly)whenreceivingthetally
signalfromtheBaseStation.
Theindicatorcanbeturnedon,offand
dimmedbytheH/L/OFFselectswitch.
⑰SideTALLYLED(Red)and
H/L/OFFSwitch
ベースステーションからの赤タリー信号により点灯します。
H/L/OFF切替スイッチにより明るさが切り替えられます。
⑰サイドタリー(赤)および明るさ切替スイッチ
⑭REMOTEL
REMOTELConnector(2.5φMinijack)
ForLANC. LANC用。
⑫REMOTE1
リモート1コネクタ(8Pメス)
⑬REMOTE2
リモート2コネクタ(12Pメス)
⑭REMOTEL
リモートLコネクタ(2.5φミニジャック)

⑱SMPTEOpticalFiberCableConnector
andCap
Connectorpanel コネクタパネル
09
ConnecttotheBaseStationwithanopticalfiber
cable.
BesuretoputthecapontheSMPTEopticalfiber
cableconnectorwhenthecableisnʼtconnected.
ベースステーションと光ファイバーケーブルで
接続します。
本機を使用しないとき、光ファイバーケーブルを接続
しないときは、必ずキャップを装着してください。
OpticalFiberCameraAdaptorNSR-X412
⑱光ファイバーケーブルコネクタおよびキャップ

10

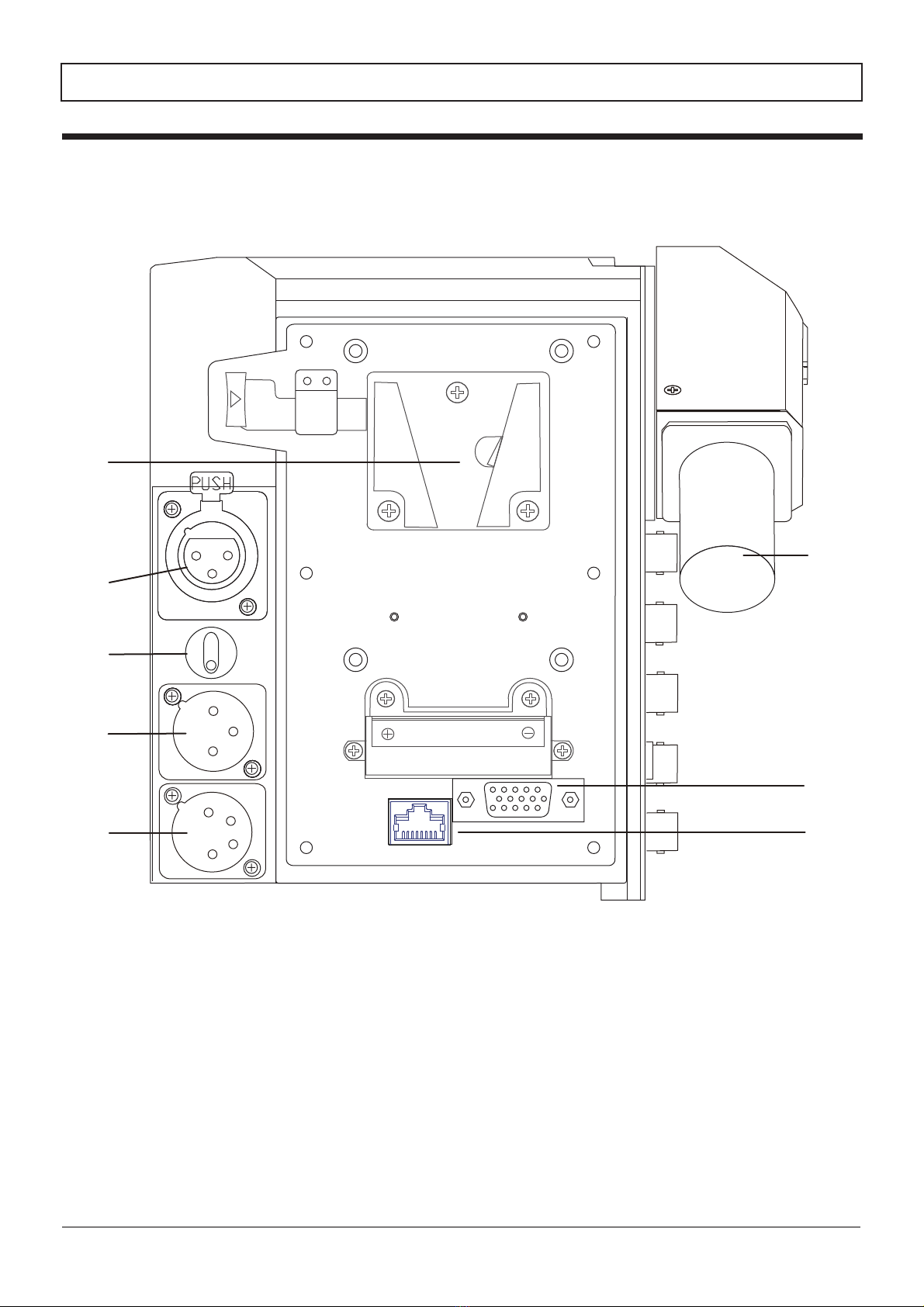

Rearpanel リアパネル
OpticalFiberCameraAdaptorNSR-X412/X4/X1
LAN
⑮
⑱
⑲
⑳
21
○
22
○
23
○
22
○

Rearpanel リアパネル
C.CCOM
Clear-ComConnector(XLR3Pfemale)
11
2Wintercominterface.
CompatiblewiththeClear-ComBeltPack.
OpticalFiberCameraAdaptorNSR-X412/X4/X1
Usedtoinput/outputthesomesignals(optional).
Pleaseusetheoptionalcable(soldseparately).
各種信号の入力/出力に使用します。
別売オプションケーブルをご使用ください。
⑲OPTIONI/O(DE-15female)

OptionalInput/OutputConnector
OPTIONI/O
DE-15
1GND
2+15V
3A1IN
4A1OUT
5A2IN
Usedtoconnecttothe1GbpsLAN.
⑳LAN
LANConnector(RJ45)
1GbpsLANへ接続します。
⑲OPTIONI/O(DE-15female)

オプション入出力コネクタ(HDD-Sub15Pメス)
⑳LAN
LANコネクタ(RJ45)
21
○
21
○
INTERCOMHEADSET
IntercomHeadsetConnector
(XLR4Pmale)
UsedtoconnecttheINTERCOMHEADSET
forINTERCOM.
1MIC(G)
2MIC(H)
INTERCOM用ヘッドセットを接続します。
HEADSET(XLR4P)
Pinassignment
INTERCOMHEADSET
インカムヘッドセットコネクタ(XLR4Pオス)
22
○
23
○
22
○
23
○TALLYOUT
TALLYSignalOutputConnector
(XLR3Pmale)
TALLYOUT
TALLY信号出力コネクタ(XLR3Pオス)
TALLY信号を出力します。
UsetooutputtheTALLYsignal.
11NC
12LANC-S
13GTALLY
14RTALLY
15GND
C.CCOM
Clear-Comコネクタ(XLR3Pメス)
2WINTERCOMインターフェース.
Clear-Com社クリアカムベルトパック対応。
24
○
24
○TALLYFANON/OFF
TALLYFANON/OFFSwitch
TALLYFANON/OFF
TALLYFANON/OFFスイッチ
FANをoff/onします。
Usetoturnoff/ontheFAN.
6A2OUT
7A3IN
8A3OUT
9A4IN
10A4OUT
1GND
2RTALLY
3GTALLY
TALLTOUT(XLR3P)
Pinassignment
SwitchON:RTALLY点灯時FANoff
SwitchOFF:このスイッチ機能停止。
RTALLY点灯時もFAN動作。
SwitchON:WhentheRTALLYturnson,
theFANstopsworking.
SwitchOFF:Thisswitchdoesnotfunction.
EveniftheRTALLYturnson,
theFANdoesnotstopworking.
3H.PHONE(G)
4H.PHONE(H)

NamesandFunctionsofParts各部名称と働き
12
フロントパネル
OpticalFiberBaseStationNS-X4012GTS
Frontpanel
⑤⑧⑦⑥③⑬⑫⑩⑪⑯⑭⑮⑨
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
OVEROVEROVEROVER
SDIIA
SDI2B
SDI3C
SDI4D
SDI5E
CAPOW
RETIAA
RET 2AA
GTALLY
CAPOWER
VBSRETAA
REFBB
HD/3GAA
HD/3GBB
CA-1ON
RTALLY
CONTROL-L1
TCIN
REMOTE1
IRIS-I/O
CA-2ON
OPTICALFIBERBASESTATION
MONI
NS-X
２
１
ST
CA
PROGRAM
AUDIOMONITOR
HEADPHONE
LEVEL
OFF
ON
+4dBm +4dBm
0dBm
0dBm
ON ON
OFF
OFF
HEADSET
LEVEL
PROGRAM1
INTERCOM
SIDETONE
OFF
ENG
ON
OFF
OFF
MIC
ON
PROGRAMAUDIOIN
1kHz
PROGRAM
AUDIOLEVEL
PRODENG
PROD
ON
PROGRAM2
AUDIOLIMITER
12
HEADSET
NS-X4012GTS
①⑰②④

13
PGM1/2信号に1kHzリファレンス信号を発生します。
オーディオ入力のボリュームレベルの調節に使用します。
PROGRAMAUDIOINコネクタのオーディオ入力の
リミッターをON/OFFします。
Selectstheinputlevel+4dBmor0dBmof
theLIMITERofthePROGRAMAUDIOIN.
6.3φプラグヘッドホンを接続します。
フロントパネルのMONIヘッドホンジャックに接続された
ヘッドホンのボリュームを調節します。
フロントパネル
Frontpanel
Turnsonoroffthelimiterfortheaudioinput
signalofthePRG1/2INoftheAUDIOI/O
connector.
Turnson/offthepower.Whenitisturnedon
theDCpowerissuppliedtothecameraadaptor.
Turnsonoroffthe1kHzreferencesignal
generator.Thereferencesignalisoutputto
theNSR-X412andusedforadjusting
theaudioinputleveloftheNSR-X412.
ConnectstheHeadphonewiththe6.3φplug.
Adjuststheaudiolevelofaheadphone
connectedtotheMONIconnector.
PROGRAMAUDIOINコネクタのオーディオ入力の
リミッターのレベルを+4dBm/0dBmに切り替えます。
OpticalFiberBaseStationNS-X4012GTS
①POWERON/OFF
POWERSwitch
④1kHzON/OFF
1kHzoscillatorON/OFFswitch
③PROGRAMAUDIOIN
AUDIOLIMITER1/2ON/OFF
PGMAUDIOInputLIMITER1/2
ON/OFFswitch
②PROGRAMAUDIOIN
AUDIOLIMITER1-2+4dBm/0dBm

PGMAUDIOInputLIMITER1/2

InputLevelSelectSwitch
⑤MONI
HEADPHONEMONITORconnector
(6.3φStereoJack)
⑥HEADPHONELEVEL
HEADPHONEMONITORLEVELvolume
電源ON/OFFスイッチ。電源スイッチONのとき、
カメラアダプターへ光ファイバーケーブル経由で電源を
供給します。
①POWERON/OFF
電源スイッチ
②PROGRAMAUDIOIN
AUDIOLIMITER1-2+4dBm/0dBm

PGMオーディオ入力リミッター1/2

入力レベル切替スイッチ
③PROGRAMAUDIOIN
AUDIOLIMITER1/2ON/OFF
PGMオーディオ入力リミッター1/2
ON/OFFスイッチ
④1kHzON/OFF
1kHz信号発生器ON/OFFスイッチ
⑤MONI
ヘッドホンモニターコネクタ
(6.3φステレオジャック)
⑥HEADPHONELEVEL
ヘッドホンモニターボリューム

モニターヘッドホンでモニターするオーディオを選択します。
CAオーディオまたはPGMオーディオを切替えます。
モニターヘッドホンでモニターするCH,1のみ,2のみまたは1-2
STEREOを選択します。
14
インターカムヘッドセットDL-400またはDL-500を接続します。
インターカムのSIDETONEのボリュームレベルを調節します。
フロントパネル
Frontpanel
インターカムにMIXするプログラム音声入力1または2を
選択します。
SelectstheCAAUDIOorPGMAUDIOsignal
tomonitorbytheMONITORHeadphone.
SelectstheAUDIOsignaltomonitorfrom
channel1/channel2/1-2STEREO.
ConnectstheintercomheadsettheDL-500.
Adjuststheaudioleveloftheheadphoneof
theintercomheadset.
Adjuststhesidetoneleveloftheheadset.
Selectstheprogramaudio1or2tomixto
theintercomline.
HEADSET(XLR4P)
Pinassignment
OpticalFiberBaseStationNS-X4012GTS
⑧AUDIOMONITOR1/ST/2
AUDIOMONOTORCH1/ST/2
SelectSwitch

⑦AUDIOMONITORCA/PROGRAM
AUDIOMONITORCA/PROGRAM
SelectSwitch
⑨INTERCOMHEADSET
INTERCOMHEADSETConnector
(XLR4Pmale)
⑩INTERCOMHEADSETLEVEL
HEADSETLEVELVolume
⑪INTERCOMSIDETONELEVEL
INTERCOMSIDETONELEVELVolume
⑫PROGRAM1/PROGRAM2
PROGRAMAUDIO1/2SelectSwitch
オーディオモニターCA/PROGRAM選択スイッチ
オーディオモニターCH1/ST/2選択スイッチ
1MIC(G)
2MIC(H)
3H.PHONE(G)
4H.PHONE(H)
⑨INTERCOMHEADSET
インターカムヘッドセットコネクタ(XLR4Pオス)
⑩INTERCOMHEADSETLEVEL
ヘッドセットレベルボリューム
インターカムヘッドセットの音声のボリューム調節をします。
⑪INTERCOMSIDETONELEVEL
インターカムSIDETONEレベルボリューム
⑫PROGRAM1/PROGRAM2
プログラムオーディオ1/2選択スイッチ

15
インターカムにMIXするプログラム音声入力のボリューム
レベルを調整します。
接続するインターカムライン、2Wプロデューサーライン
または2Wエンジニアラインを選択します。
HEADSETコネクタに接続されたインターカムヘッドセットの
マイクをON/OFFします。
フロントパネル
Frontpanel
AdjuststhemixlevelofthePGMaudioto
theintercomline.
Selectstheintercomline,the2Wproducer
lineor2Wengineerline.
Turnsonoroffthemicrophoneoftheintercom
headsetconnectedtotheHEADSETconnector.
Turnsonorofftheterminationresistancefor
theintercomline,the2Wproducerlineor
engineerline,accordingtotheequipmentof
theintercomsystemconnectedtothe
INTERCOM2WPRODor2WENGconnectors
ontherearpanel.
インターカム2WPRODまたは2WENGコネクタに
接続されたインターカムシステムの機器により終端抵抗
をON/OFFします。
ON:NS-X4012単独で使用するときまたは
他のNS-X4012に接続するとき
OFF:外部インターカムシステムへ接続するとき
TerminationResistanceON/OFFSwitch終端抵抗接続ON/OFFスイッチ
ON:whenconnectingtotheotherNS-X4012or
usingNS-X4012instandalone.
OFF:whenconnectingtoanexternalintercom
syatem.
OpticalFiberBaseStationNS-X4012GTS
⑬INTERCOMPROGRAMAUDIOLEVEL
PROGRAMAUDIOLEVELVolume
⑭INTERCOMPROD/ENG
PRODUCER/ENGINEERLINE
SelectSwitch
⑮INTERCOMHEADSETMICON/OFF
INTERCOMHEADSETMICON/OFF
Switch
⑯INTERCOMPRODON/OFF/ENGON/OFF
PRODUCERLine/ENGINEERLine

TerminationON/OFFSwitch
⑬INTERCOMPROGRAMAUDIOLEVEL
プログラムオーディオレベルボリューム
⑭INTERCOMPROD/ENG
プロデューサー/エンジニアライン選択スイッチ
⑮INTERCOMHEADSETMICON/OFF
インターカムヘッドセットマイクON/OFFスイッチ
⑯INTERCOMPRODON/OFF/ENGON/OFF
プロデューサーライン/エンジニアライン
終端抵抗接続ON/OFFスイッチ
⑰SIGNALSTATUS
SIGNALSTATUSIndicator
Indicatesthesignalstatus.Eachindicator
lightsupunderthefollowingstatus.
各コネクタの接続および信号の入出力/動作状態により
表示が点灯します。
⑦SIGNALSTATUS
信号/動作ステータス表示

16
リアパネル
Rearpanel
OpticalFiberBaseStationNS-X4012GTS
AA
AESEBU-PGMIN AESEBU-CAOUT
REMOTE1
REMOTE2 REMOTE3
DCIN(4:+12V1:GND)
21
○
22
○
23
○
30
○
29
○
27
○
26
○
25
○
24
○
28
○
27
○
34
○
32
○
33
○
31
○
36
○
35
○
39
○
NS-X4012GTS
33
○
34
○

SDIOUT1-5
SDIOUTPUTConnector
(Each2outputs)(BNCx2x5)
カメラアダプターSDIIN1-5に入力されたSDI信号を
出力します。
OPT
SMPTEOpticalFiberCableConnector
B.BIN
B.B(GENLOCK)SignalInputConnector
(BNC)
外部からのB.B(GENLOCK)信号の入力に使用します。
光ファイバーケーブルでカメラアダプターと接続します。
17
リアパネル
Rearpanel
本機を使用しないとき、光ファイバーケーブルを接続
しないときは、必ずキャップを装着してください。
BesuretoputthecapontheSMPTEopticalfiber
cableconnectorwhenthecableisnʼtconnected.
ConnectstotheOpticalFiberCameraAdaptorwith
anopticalfibercable.
OutputtheSDIsignalsinputtothecameraadaptor
SDIIN1-5connectors.
UsedtoinputtheB.BGENLOCKreferencesignal
fromtheexternalequipment.
OpticalFiberBaseStationNS-X4012GTS
Compatiblewith12G-SDI. 12G-SDIに対応します。
RETIN
SDIRETURNSignalInputConnector
(BNC)
スイッチャー等からのSDIリターン信号を入力します。
カメラアダプターのRETOUTから出力されます。
UsedtoinputtheSDIreturnsignalfromaswitcher,
etc.ThesignalisoutputfromtheRETOUTofthe
CamearAdaptor.
21
○
24
○
22
○
23
○
OPT
SMPTE光ファイバーケーブルコネクタ
21
○
SDIOUT1-5
SDI出力コネクタ
(各2分配出力)(BNCx2x5)
22
○
RETIN
SDIリターン入力コネクタ(BNC)
23
○
B.BIN
B.B(GENLOCK)信号入力コネクタ(BNC)
24
○
TCIN
TCOUTTHROUGHOUT

TimeCodeInputand
ThroughOutputConnector(BNC)
タイムコード信号を入力します。
入力されたタイムコード信号をスルー出力します。
Usedtoinputthetimecodesignal.Andused
tooutputtheTCINinputtimecodesignalasis.
タイムコード入力および
スルーアウト出力コネクタ(BNC)
25
○
TCOUT
TimeCodeOutputConnector(BNC)
Outputsthetimecodesignalfromthecamera
adaptor.
カメラアダプターからのタイムコード信号を出力します。
タイムコード出力コネクタ(BNC)
26
○
Compatiblewith12G-SDI. 12G-SDIに対応します。

18
CONTROL-L1
LANCconnector(2.5φMiniJack)
LANCリモコンを接続して使用します。
リアパネル
Rearpanel
LAN
LANconnector(RJ45)
1GbpsLANへ接続するとき使用します。
UsedtoconnecttotheLANCremotecontroller.
Usedforconnectiontothe1GbpsLAN.
OpticalFiberBaseStationNS-X4012GTS
REMOTE1
REMOTE2

REMOTE1Connector(8P)
REMOTE2Connector(10P)
カメラメーカー各社のリモコンを接続して使用します。
REMOTE18Pコネクタ:SONY社用
REMOTE110Pコネクタ:Panasonic社用
Usedforconnectiontotheremotecontroller.
.
REMOTE18Pconnector:forSONY
REMOTE210Pconnector:forPanasonic
REMOTE3
REMOTE3Connector(12P)
30
○
29
○
28
○
27
○REMOTE1
REMOTE2

リモート1コネクタ(8P)

リモート2コネクタ(10P)
27
○
CompatiblewithRS-422orRS-232C. RS-422/RS-232C対応.
リモートコントロール用。
RS-422/RS-232C対応。
REMOTE3
リモート3コネクタ(12P)
28
○
Fortheremotecontrol.
CompatiblewithRS-422orRS-232C.
CONTROL-L1
LANCコネクタ(2.5φミニジャック)
29
○
LAN
LAN接続コネクタ(RJ45)
30
○
4W/2WINTERCOMTALLY
INTERCOM/TALLYsignalinput
Connector(DB-25)
UsedforconnectiontoINTERCOMlineand
inputofTALLYsigal.
INTERCOMへの接続／TALLY信号の入力に使用します。
1ENGOUT+
2ENGOUT-
3
4ENGIN+
5ENGIN-
6
7
8GND
9
10
11RTALLYIN
12GND
13
14PRODOUT+
15PRODOUT-
16
17PRODIN+
18PRODIN-
19
20
21GND
22
23
24GTALLYIN
25GND
／
4W/2WINTERCOMTALLY
(DB-25)
Pinassignment
31
○4W/2WINTERCOMTALLY
INTERCOM/TALLY信号入力コネクタ
(DB-25)
31
○

19
PROTECHSYSTEM/TALLYIN
VOLTAGETYPE
2-4VGREEN/4.1-5VRED
PROTECHSYSTEMTALLYsignalinput
Connector(BNC)
UsedforinputofTALLYsignalofPROTECH
SYSTEM,thevoltagetype.
Inputsignalvoltage
2-4VGREEN色
4.1-5VRED
0VOFF
リアパネル
Rearpanel
2WINTERCOMPROD
2WINTERCOMENG
2WINTERCOMPROD/ENGLine
Connector(XLR3Pfemalex2)
Usedforconnectiontothe２WINTERCOMline.
プロテックシステムTALLY信号の入力に使用します。
電圧入力タイプ。
２Wインターカムの接続に使用します。
ACINACpowersupplyconnector
DCIN(4:+12V1:GND)
DCpowersupplyconnector
(XLR4Pmale)
AC100V/200V電源へAC電源ケーブルで接続します。
外部DC12V(12V-18V)電源から電源供給のとき接続。
この場合は、カメラアダプターへは電源供給できません。
ConnectstotheACpowersupplywiththe
suppliedACpowercable.
ConnectstotheexternalDC12Vpowersupply.
ThentheDCpowercannotbesuppliedtothe
cameraadaptor.
入力信号電圧
2-4V緑色
4.1-5V赤色
0V消灯
OpticalFiberBaseStationNS-X4012GTS
34
○
32
○
33
○
37
○
PROTECHSYSTEM/TALLYIN
VOLTAGETYPE
2-4VGREEN/4.1-5VRED
プロテックシステムTALLY信号入力コネクタ
(BNC)
32
○
33
○
34
○
AUDIO-PGMIN1/AUDIO-PGMIN2
AUDIO-PGMIN3/AUDIO-PGMIN4
PROGRAMAUDIOsignalinput
Connector(XLR3Pfemalex4)
UsedtoinputthePGMAUDIOsignal.
AUDIO-CAOUT1/AUDIO-CAOUT2
AUDIO-CAOUT3/AUDIO-CAOUT4
CAAUDIOsignaloutputconnector
(XLR3Pmalex2)
UsedtooutputtheCAAUDIOsignal.
プログラムオーディオの入力に使用します。
CAオーディオの出力に使用します。
36
○
35
○
AUDIO-PGMIN1/AUDIO-PGMIN2
AUDIO-PGMIN3/AUDIO-PGMIN4
プログラムオーディオ入力コネクタ
(XLR3Pメスx4)
35
○
AUDIO-CAOUT1/AUDIO-CAOUT2
AUDIO-CAOUT3/AUDIO-CAOUT4
CAオーディオ出力コネクタ
(XLR3Pオスx2)
36
○
2WINTERCOMPROD
2WINTERCOMENG
2WインターカムPROD/ENGライン接続
コネクタ(XLR3Pメスx2)
37
○
ACINAC電源入力コネクタ
DCIN(4:+12V1:GND)
DC電源入力コネクタ(XLR4Pオス)

LAN
AA
AESEBU-CAOUT
REMOTE1
REMOTE2 REMOTE3
DCIN(4:+12V1:GND)
20
OPTCable
MakesuretoturnoffthePOWERswitchofeachunitbeforeconnecting.
NS-X4012GTS
Mainpanel Rearpanel Connectorpanel
Rearpanel Frontpanel
ACIN
AC85V〜240V
DCOUT
CAMTAPx2 DC15V/3.5Ax2
1.PowerSupplyConnection
POWERON/OFFSwitch
DCOUT
V-mount
toCamera
AC
1-1.NS-X4012GTSACOperation
OPT
OPTICALPOWER
CAAUDIOOUTPROGRAMAUDIOIN
SDIIA
SD I2B
SD I3C
SD I4D
SD I5E
CAPOW
GTALLY
CAPOWER
REFBB
HD/3G
RTALLY
REMOTE1
MONI
２
１
ST
CA
PROGRAM
AUDIOMONITOR
HEADPHONE
LEVEL
OFF
ON
+4dBm +4dBm
0dBm
0dBm
ON ON
OFF
OFF
HEADSET
LEVEL
PROGRAM1
INTERCOM
SIDETONE
OFF
ENG
ON
OFF
OFF
MIC
ON
PROGRAMAUDIOIN
1kHz
PROGRAM
AUDIOLEVEL
PR ODE NG
PROD
ON
PROGRAM2
AUDIOLIMITER
12
HEADSET
OVEROVEROVEROVER
OpticalFiberStudioSystemNSR-X412NS-X4012GTS
Connection接続方法
NSX-412
OFF
H
L
REMOTE2
TCIN
B.BOUT SDIIN4
SDIIN3
SDIIN2
SDIIN1
TCOUT
REMOTE1
SDIIN5
RETOUT1
REMOTEL
OPTION
OPTION
RETOUT2
THROUGHOUT
SIGNALINDICATOR
AUDIO-PGM
MIC
HP.LEVEL
INTERCOM
ON
OFF
C.CCOMTALLYOUTINTERCOM
DCPower
DC15V/12A
1.電源の接続
1-1.NS-X4012GTSAC駆動
WhentheNS-X4012GTSisoperatingonAC,
theDCpowerissuppliedtotheNSR-X412from
theNS-X4012GTSthroughtheopticalfibercable.
TheNSR-X412doesnʼtequipwiththepowerswitch
andsoitstartsastheNS-X4012GTSisturnedon.
NOTE
NS-X4012GTSがAC駆動の場合は、
光ファイバーケーブルを通してNS-X4012GTSから
NSR-X412へDC電源が供給されます。
NSR-X412は、電源スイッチを装備していないので、
NS-X4012GTSをONすると、すぐにが起動します。
注意
